Паровые котлы (ПК) — комплекс технологического взаимосвязанного оборудования установленного для выработки пара из питательной воды используемого в различных отраслях: энергетика, жилищно-коммунальное хозяйство, металлургия, нефте-химия, медицина и строительство.

По сферам применения они подразделяются на промышленные парогенераторы большой мощности и бытовые, которые могут работать на разных видах топлива, в том числе, как утилизационные установки для выработки вторичных энергоресурсов от выбросов тепла промышленными предприятиями.

Паровой котел с горелкой и шкафом управления

Паровой котел способен вырабатывать пар 2-х видов: насыщенный и перегретый. Существующие агрегаты различают по давлению пара в МПа: низкого до 1.0, среднего в диапазоне от 1.0 до 10.0, высокого свыше 14.0, сверхвысокого от 18 до 20 и сверхкритического более 22.5.

Насыщенный широко применяется в устройствах жилищно-коммунального хозяйства, а перегретый из-за своих опасных свойств и высоких требований к применению – исключительно на объектах промышленного масштаба.

Для каких целей нужен пар

Знание того, где используется паровой котел и с какими режимами, позволяет эффективно выбрать оборудование.

ПК применяются в таких отраслях:

1. ЖКХ в центральном отоплении устанавливают модификации ПК низкого или среднего давления для парового отопления. Теплоноситель поступает либо непосредственно в сеть, либо через теплообменные аппараты подготавливает воду для центрального отопления и ГВС.
2. Промышленность применяет более мощные парогенераторы, вырабатывающие перегретый пар с повышенной теплоотдачей.
3. Энергетика, паровые котлы высокого давления участвуют в схемах генерации электроэнергии, передавая пар турбине.
4. Промышленность, ПК обеспечивают механическое движение производственных аппаратов.
5. Железнодорожный транспорт, ПК установлены на тепловозах.

Принцип работы парового котла

Для функционирования паровых котлов высокого давления используют химически обработанную воду, нагреваемую через пакеты экранных труб, под воздействием горячих уходящих газов, образующихся, как продукт от горения природного топлива.

С ростом температуры вода преобразуется в пар, поступающий на участок применения для передачи тепловой энергии или кинетической энергии струи.

Схематичное исполнение котла по выработке пара

Принцип работы:

1. Природная вода поступает на водоподготовку, где проходит очистку от взвешенных веществ и умягчается. Затем она подается в баках химочищенной воды и подаётся в агрегат с помощью питательных насосов для паровых устройств.
2. Прежде чем попасть в барабан питательная среда поступает через экономайзер – чугунное теплонагревающее устройство расположенное в хвостовой части агрегата для снижения температуры уходящих газов и повышения кпд парового котла.
3. Из верхнего барабана вода по необогреваемым трубам попадает в нижний барабан, а поднимается из него по подъемным конвективным трубам в виде пароводяной смеси.
4. В верхнем барабане проходит процесс его сепарации от влаги.
5. Сухой пар через паропроводы направляется к потребителям.
6. Если это парогенератор, то пар повторно проходит нагрев в пароперегревателе.

Устройство парового котла

Конструкцию ПК упрощенно можно представит, в виде емкости, где вода преобразовывается в пар. Она изготовлена из труб разного диаметра. Кроме трубной системы ПК имеет топочное пространство, в которой сжигают природное топливо.

Устройство парового котла и его конструктивные особенности, определяются видом топлива. Например, угольные топки оборудованы колосниками, на которых размещен горящий топливный слой, через них в топку поступает кислород.

Вверху топки установлен дымоход, создающий тягу в парогазовом тракте агрегата, чем поддерживается нормальный режим. Паровые котлы на газе имеют газовую или мазутную горелки.

Горячие уходящие газы, получаемые в процессе горения топлива, нагреваю воду до кипения, после этого с зеркала испарения начинает выделяться пар, поступающий потребителю, а дымовые газы через трубу уходят в атмосферу.

Главные конструкционные элементы паровых котельных связываются в одну целостную котловую систему с помощью гарнитуры, арматуры, циркуляционных насосов, КИПиА дымососов и вентиляторов.

Схема парового котлоагрегата

Схема движения теплоносителя

ПК устанавливаются в котельном зале, который может располагаться в отдельно стоящих, примыкающих и встроенных зданий нежилого назначения.

Обозначения по схеме:

1. Система топливоподачи газового парового котла, No1.
2. Устройство для горения — топка, No2.
3. Циркуляционные трубы,No3.
4. Зона пароводяной смеси, зеркало испарения,No4.
5. Направление движения питательной воды, NoNo5,6 и 7.
6. Перегородки, No8.
7. Газоход, No9.
8. Дымовая труба, No10.
9. Выход циркуляционной воды, из емкости парового котла, No11.
10. Слив продувочной воды, No12.
11. Подпитка котла водой, No13.
12. Паровой коллектор, No14.
13. Сепарация пара в барабане, NoNo15,16.
14. Водоуказательные стекла, No17.
15. Зона насыщенного пара, No18.
16. Зона пароводяной смеси, No19.

Типы паровых котлов

ПК классифицируются по нескольким параметрам и их надо знать, потому что от этого зависит, как работает паровой котел.

По видам сжигаемого топлива:

• газообразное топливо;
• паровые котлы на твердом топливе;
• жидкотопливные: мазут, солярка;
• электрическая энергия.

По назначению:

1. Котел утилизатор — участвует в схемах экономии топлива и переработки вторичного тепла, выбрасываемого в процессе производства или от уходящих газов на ТЭЦ.
2. Энергетические – паровые котельные участвуют в схеме генерации электроэнергии, как источник пара для турбин, работают с высокими расходом и параметрами пара.
3. Отопительные для центрального теплоснабжения и ГВС, на которые распространяются правила устройства и безопасной эксплуатации паровых и водогрейных котлов.
4. Промышленные – участвуют в производственных процессах предприятия.

Классификация паровых котлов по конструкции топки:

1. Камерные – используют пылевидное топливо.
2. Слоевые твердотопливные – сжигающие твердое топливо.

Водотрубные

Работа водотрубных котлов (ВК) характерна тем, что основной теплоноситель – питательная вода проходит по экранам, а топочные газы по межтрубному пространству. Достигая точки кипения, вода переходит в пар.

Эффективность парообразования зависят от схемы устройства экранных труб и типа циркуляции питательной воды, эти показатели учитывают, перед тем как рассчитать мощность. Самые применяемые схемы ВК — барабанные и прямоточные. Конструкция парового котла первого типа выполняется горизонтально или вертикально.

Типовая схема барабанного котла — топка ограниченная трубными экранами , пакеты которых внизу соединены коллекторами, а верх закреплен в верхнем барабане. Второй пучок котловых труб соединяет оба барабана ВК в один контур, работающий в зоне более низких температур.

Тепло от сгорания топлива через трубную систему передается конвекцией и радиацией воде, пароводяная смесь поступает в верхний барабан, где происходит сепарация пара от влаги.

Освобожденная вода в нижний барабан и топочные коллекторы. Скорость циркуляции внутреннего контура ВК зависит от его типа. Самые популярны на российском рынке котлы с естественной циркуляцией.

Производство паровых котлов выполняют на Бийском котельном заводе: ДКВР-2,5; 4; 6,5; 10; 20.

Жаротрубные

Газотрубные или жаротрубные котлы – это ВК «наоборот», то есть вода движется по межтрубному пространству, а уходящие газы в одной или нескольких трубах. Эти паровые котлы малой мощности остались в эксплуатации от довоенного периода 19 века.

Процесс получения пара:

1. Топка размещена непосредственно в трубной части котла, где протекает горение топливной смеси и образование дымовых газов.
2. Эти устройства ы изготавливаются с жаровыми или дымогарными трубами.
3. В первом процесс горения протекает прямо в трубе, для чего на входе устанавливают газомазутная горелка с вентилятором, способствующему равномерному сжиганию по длине топки.
4. В дымогарных трубах, топливо непосредственно не сжигают, а вода нагревается за счет нагретых дымовых газов.

Для этих котлов с давлением пара ниже 0.7 Мпа не распространяется правила устройства и безопасной эксплуатации паровых и водогрейных котлов. Котловая вода, движется по межтрубному пространству и нагреваясь превращается в пар, процесс завершается в верхней части котла и с помощью перепускного клапана пар переходит в магистраль.

Дизельные котлы имеют ограничение по температуре уходящих газов на выходе до 150 С. Это требование вызвано необходимостью технологического обеспечения тяги в дымовых трубах. Этот факт снижает мощность котлов — порядка 400 кВт, с давлением пара до 10 кгс/см2.

Чугунные секционированные

Котлы с чугунными пакетами или секциями широко распространены в сетях отопления и ГВС. Конструкция таких агрегатов имеет преимущества из-за возможности быстрой сборки или демонтажа, а также простого увеличения мощность котла путем добавления секций.

Эксплуатация паровых котлов при удачной конструкции, имеет существенный недостаток, в случае поломки одного пакета, придется демонтировать все секции агрегата.

Для владельцев котлов не требуется разрешительных документов, поскольку на них не распространяются правила устройства и безопасной эксплуатации паровых и водогрейных котлов.

Эти котлы эффективные, и быстро разогреваются, поскольку топочная камера образуются непосредственно внутренними поверхностями секций.

Блоки хорошо противостоят коррозионным процессам в агрессивной среде дымовых газов и обладают повышенной теплопроводностью, но не способны работать при высоких параметрах пара, максимальные показатели по давлению менее 100 кПа, по мощности не более 200 кВт, паропроизводительность – до 4,3 т/час, расход твердого топлива — 300 кг/ час.

Прямоточные

Прямоточные паровые агрегаты относятся к вертикальным паровым котлам и сконструированы так, чтобы вода в экранных трубах принудительно выполнила только один цикл и при этом полностью перешла в парообразное состояние, поэтому в этих типах парогенераторах кратность циркуляции равняется 1.

Такие котлы конструктивно намного проще и не требуют сложной автоматики процесса горения. Они энергонезависимы и не могут обходиться без питательного насоса, поэтому намного взрывоопаснее циркуляционных котлов, при том, что их тепловая эффективность и производства пара невысоки.

Прямоточная установка

В прямоточном агрегате движение воды происходит благодаря гравитационной конвекции, поскольку вода тяжелее пара. В последнее время, для устройств, наработавших нормативный ресурс, для снижения нагрузки выполняют перевод паровых котлов в водогрейный режим.

Особенности работы одновиткового ПК:

1. Топка выполнена из труб, которые обогреваются дымовыми газами.
2. В нижнюю часть водяного контура нагрева поступает котловая вода, а из противоположной верхней отбирается сухой пар.
3. В экономайзере поступающий теплоноситель подогревается до температуры насыщения, а в экранных трубах и перегревательном контуре – происходит дальнейший рост параметров пара до проектных значений.
4. Эти поверхности не имеют четкого разделения между собой, а геометрия их зависит от проектной нагрузки агрегата. С уменьшением температуры уходящих газов и увеличения скорости котловой воды границы экономайзера и испарителя смещаются, а длина соответственно растет и наоборот.
5. Паропроизводительность ограничена ростом гидравлических сопротивлений и не может быть более 10 т/ч. Для более мощных котлов, требуется многовитковые конструкции агрегата.

Паровые БМК

Блочно-модульная котельная (БМК) изготовленная в виде компактного модуля с полным набором вспомогательного оборудования.

Она предназначена для отопления и ГВС, а также выработки пара на технологические нужды предприятий, расположенных в районах с энергодефицитом. БМК не требует постоянного участия оперативного персона, а в случае аварийной ситуации срабатывает защита с сигнализацией.

Работа агрегата полностью автоматизирована: датчики следят за внутренней температурой помещения, данные передаются на пульт управления, где происходит корректировка работы БМК.

Блок может оперативно подключаться к действующей системе отопления в качестве независимого аварийного источника тепловой энергии.

Транспортировка к месту монтажа БМК выполняется в полной заводской готовности и с дымовой трубой, на месте ее только подключают к действующим инженерным сетям. Такая заводская сборка сводит к минимуму монтажно-наладочные работы и повышает КПД установки до 93%.

Схема обвязки парового котла

Схема обвязки. Источник фото: strangely.ru

Типовая схема обвязки ПК зависит от типа парогенератора и его рабочих параметров.

Для систем центрального теплоснабжения системы жилищно-коммунального хозяйства типовая схема состоит:

1. Парогенератор.
2. Деаэратор.
3. Умягчитель по схеме химической очистки.
4. Дозатор и бак реагентов.
5. Ресивер.
6. Регулируляторы давления.
7. Насос подачи питательной воды в котел.
8. Насос подачи воды из деаэратора в ресивер.

В конструкцию котла также могут входить:

• пароперегреватель — для повышения температуры насыщенного пара;
• сепаратор пара и внутрибарабанные устройства — для удаления влаги из пара.

Как правильно эксплуатировать

Паровые котлы относятся к объектам повышенной опасности, поэтому многими нормативными документами котлонадзора, проектом установки, технической документацией завода-изготовителя и правилами устройства и безопасной эксплуатации паровых и водогрейных котлов закреплены требования по безопасной эксплуатации таких сосудов, которые обязаны выполнять ответственные должностные лица и обслуживающий персонал.

Безопасная эксплуатация начинается с химической водоподготовки воды, которая имеет важное значение для технического обслуживания современных парогенераторов и котлов. Минеральные соли, содержащиеся в природной воде, при температуре выше 70 оС, образуют накипь на внутренних поверхностях труб.

Это приводит к ухудшению теплопередачи от дымовых газов к питательной воде, она перестает охлаждать трубы, которые перегреваются, перегорают в следствии чего, образуется разрыв стен, резкое падение давления во внутреннем контуре агрегата, мгновенное парообразование перегретой воды и взрыв котла.

Уровень очистки сырой воды зависит от источника водоснабжения и устанавливается специалистами в проекте водоподготовки котлоагрегата, где описаны не только режимы, но и схема подключения с необходимым оборудованием.

Управление котлов бывает ручным и автоматизированным. Современные ПК без автоматики и защиты безопасности к эксплуатации не допускаются. Ручное управление с защитой безопасности допускаются только в маломощных угольных котлах низкого давления.

Структура управления котла:

1. Устройства розжига и отключения горения топлива.
2. Регулирования расходов: топливо, воздух и вода.
3. Сбор и анализ данных работы ПК.
4. Система аварийной остановки котла.

Обслуживание

Ремонт и обслуживание паровых котельных выполняется в соответствии с законодательными нормами и рекомендациями заводов-изготовителей промышленных паровых котлов, строго по отраслевым и производственным инструкцияма, а также согласно правилам устройства и безопасной эксплуатации паровых и водогрейных котлов.

Техобслуживание ПК в общем случае включает следующие виды работ:

1. Плановые осмотры работоспособности котельного оборудования, по графику.
2. Определение нарушений работы котла: перегревы, возгорания, засорения.
3. Устранение нарушений правил пожарной безопасностм и условий препятствующих безопасной эксплуатации.
4. Проверка целостности парогазовых систем с последующим устранением неисправностей в арматуре.
5. Проверка питательной системы котлоагрегата.
6. Проверка плотности газовоздушного тракта и отсутствие несистемных шумов в топке.
7. Профосмотр и проверка вспомогательного оборудования.
8. Проверка работы КИП и А, дифманометров, систем безопасности и аварийной сигнализации.
9. Контроль за работой насосов, дымососов, вентиляторов и проверка их блоков управления.
10. Проверка работы электрооборудования и автоматики защиты.
11. Проверка работы гарнитуры котла.
12. Проверка работы водоподготовительных устройств и деаэратора паровой котельной.

Российский рынок имеет достаточно предложений, как от отечественных, так и от зарубежных производителей современных паровых котлов, выбор определяется техническим заданием на проектирование, чтобы специалисты смогли подобрать оптимальные варианты оборудования.

Паровой котёл — устройство, которое используется в быту и промышленности. Оно предназначено для превращения воды в пар. Полученный пар в дальнейшем применяют для обогрева жилья или вращения турбомашин. Какие бывают паровые машины и где они наиболее востребованы?

Что такое паровой котёл?

Паровой котёл — агрегат для производства пара. При этом устройство может давать 2 вида пара: насыщенный и перегретый. Насыщенный пар имеет температуру 100ºC и давление 100 кПа. Перегретый пар отличается повышенной температурой (до 500ºC) и высоким давлением (больше 26 МПа).

Примечание: Насыщенный пар используют в отоплении частных домов, перегретый — в промышленности и энергетике. Он лучше переносит тепло, поэтому использование перегретого пара повышает КПД работы установки.

Где используются паровые котлы:

1. В отопительной системе — пар является энергоносителем.
2. В энергетике — используются промышленные паровые машины (парогенераторы) для получения электроэнергии.
3. В промышленности — перегретый пар может быть использован для преобразования в механическое движение и перемещения транспортных средств.

Паровые котлы: сфера применения

Бытовые паровые устройства используются в качестве источника тепла для отопления дома. Они подогревают ёмкость с водой и гонят образовавшийся пар в трубы отопления. Часто такую систему обустраивают вместе с угольной стационарной печью или котлом. Как правило, бытовые приборы для отопления паром создают только насыщенный, неперегретый пар.

Для промышленного применения пар перегревают. Его продолжают греть после испарения, чтобы ещё больше поднять температуру. Такие установки требуют качественного исполнения, чтобы предупредить взрыв паровой ёмкости.

Перегретый пар из котла может расходоваться на образование электричества или механическое движение. Как это происходит? После испарения пар попадает в паровую турбину. Здесь поток пара вращает вал. Это вращение в дальнейшем перерабатывается в электричество. Так получают электрическую энергию в турбинах электростанций — при вращении вала турбомашин образуется электрический ток.

Кроме образования электрического тока, вращение вала может передаваться непосредственно на двигатель и на колёса. В результате чего паровой транспорт приходит в движение. Известный пример паровой машины — паровоз. В нём при сжигании угля нагревалась вода, образовывался насыщенный пар, который вращал вал двигателя и колёса.

Принцип работы парового котла

Источником тепла для нагрева воды в паровом котле может быть любой вид энергии: солнечная, геотермальная, электрическая, тепло от сгорания твёрдого топлива или газа. Образующийся пар является теплоносителем, он переносит тепло сгорания топлива к месту его применения.

В различных конструкциях паровых котлов используется общая схема подогрева воды и её превращения в пар:

• Вода очищается и подаётся в резервуар с помощью электронасоса. Как правило, резервуар расположен в верхней части котла.
• Из резервуара по трубам вода стекает вниз в коллектор.
• Из коллектора вода поднимается снова вверх через зону нагрева (горения топлива).
• Внутри водной трубы образуется пар, который под действием разницы давлений между жидкостью и газом поднимается вверх.
• Вверху пар проходит через сепаратор. Здесь он отделяется от воды, остатки которой возвращаются в резервуар. Дальше пар поступает в паропровод.
• Если это не простой паровой котёл, а парогенератор, то его трубы вторично проходят через зону горения и нагрева.

Устройство парового котла

Паровой котёл представляет собой ёмкость, внутри которой нагретая вода испаряется и образует пар. Как правило — это труба различного размера.

Кроме трубы с водой, в котлах имеется топочная камера (в ней сгорает топливо). Конструкция топки определяется видом топлива, для которого сконструирован котёл. Если это твёрдый уголь, дрова, то внизу топочной камеры есть колосниковая решётка. На ней располагают уголь и дрова. Снизу через колосники в топочную камеру проходит воздух. Для эффективной тяги (движения воздуха и горения топлива) вверху топки устраивают дымоход.

Если энергоноситель — жидкий или газообразный (мазут, газ), то в топочную камеру вводят горелку. Для движения воздуха также делают вход и выход (колосниковую решётку и дымоход).

Горячий газ от сгорания топлива поднимается к ёмкости с водой. Он нагревает воду и выходит через дымоход. Нагретая до температуры кипения вода начинает испаряться. Пар поднимается вверх и поступает в трубы. Так происходит естественная циркуляция пара в системе.

Классификация паровых котлов

Паровые котлы классифицируют по нескольким признакам. По виду топлива, на котором они работают:

• газовые;
• угольные;
• мазутные;
• электрические.

По предназначению:

• бытовые;
• промышленные;
• энергетические;
• утилизационные.

По конструктивным особенностям:

• газотрубные;
• водотрубные.

Давайте рассмотрим, чем отличается конструкция газотрубных и водотрубных машин.

Газо- и водотрубные котлы: отличия

Емкость для образования пара часто представляет собой трубу или несколько труб. Воду в трубах обогревают горячие газы, образующиеся при сгорании топлива. Устройства, в которых газы поднимаются к трубам с водой, называют газотрубными котлами. Схема газотрубного агрегата приведена на рисунке.

Есть другие конструкции, в которых газ двигается по трубе внутри ёмкости с водой. В таких устройствах водные ёмкости называют барабанами, а сами устройства — водотрубными паровыми котлами. В зависимости от расположения барабанов с водой, водотрубные котлы классифицируют на горизонтальные, вертикальные, радиальные, а также комбинации различных направлений труб. Схема движения воды по водотрубному котлу приведена на рисунке.

Газо- и водотрубные котлы: сравнение

Для сравнения газо- и водотрубных котлов приведём некоторые факты:

1. Размер труб для воды и пара: у газотрубных котлов трубы — больше, у водотрубных — меньше.
2. Мощность газотрубного котла ограничена давлением 1 МПа, и теплообразующей способностью — до 360 кВт. Это связано с большим размером труб. В них может образовываться значительное количество пара и высокое давление. Увеличение давления и количества образуемой теплоты требует значительного утолщения стенок. Цена такого котла с толстыми стенками будет неоправданно высока, экономически не выгодна.
3. Мощность водотрубного котла — выше, чем газотрубного. Здесь используются трубы небольшого диаметра. Поэтому давление и температура пара могут быть больше, чем в газотрубных агрегатах.

Примечание: Водотрубные котлы безопаснее, мощнее, производят высокую температуру и допускают значительные перегрузки. Это даёт им преимущество перед газотрубными агрегатами.

Дополнительные элементы агрегата

В конструкцию парового котла могут входить не только топочная камера и трубы (барабаны) для циркуляции воды и пара. Дополнительно используются устройства, которые увеличивают эффективность работы системы (поднимают температуру пара, его давление, количество):

1. Пароперегреватель — повышает температуру пара выше +100ºC. Это в свою очередь повышает экономичность и КПД работы машины. Температура перегретого пара может достигать 500 ºC (так работают паровые котлы в атомных станциях). Пар дополнительно нагревается в трубах, в которые он поступает после испарения. При этом он может иметь собственную топочную камеру или быть встроен в общий паровой котёл. Конструктивно различают конвекционные и радиационные пароперегреватели. Радиационные конструкции нагревают пар в 2-3 раза сильнее, чем конвекционные.
2. Сепаратор пара — удаляет из пара влагу и делает его сухим. Этим увеличивается эффективность работы устройства, его КПД.
3. Паровой аккумулятор — устройство, которое отбирает из системы пар, когда его много, и добавляет его в систему, когда его недостаточно, мало.
4. Устройство для подготовки воды — снижает количество растворённого в воде кислорода (что предупреждает коррозию), убирает растворённые в воде минералы (химическими реагентами). Эти меры предупреждают засорение труб накипью, которая ухудшает теплоотдачу и формирует условия для прогорания труб.

Кроме того, есть клапаны для слива конденсата, воздухоподогреватели, и обязательно — система контроля и управления. В неё входят включатель и выключатель горения, автоматические регуляторы расхода воды, топлива.

Парогенератор: мощная паровая машина

Парогенератор — это паровой котёл, который снабжён несколькими дополнительными устройствами. В его конструкцию входят один или несколько промежуточных пароперегревателей, которые увеличивают мощность его работы в десятки раз. Где используются мощные паровые машины?

Главное применение парогенераторы нашли в атомных электростанциях. Здесь с помощью пара энергия распада атома преобразуется в электричество. Опишем два способа подогрева воды и образования пара в реакторе:

1. Вода омывает корпус реактора снаружи, при этом она нагревается сама и охлаждает реактор. Таким образом, образование пара происходит в отдельном контуре (вода нагревается о стенки реактора и передаёт тепло в испарительный контур). В такой конструкции используется парогенератор — он выполняет роль теплообменника.
2. Трубы для нагрева воды проходят внутри реактора. При подаче труб в реактор он становится топочной камерой, а пар передаётся непосредственно в электрогенератор. Такая конструкция получила название кипящего реактора. Здесь парогенератор не нужен.

Промышленные паровые агрегаты — мощные машины, которые обеспечивают людей электричеством. Бытовые агрегаты — также работают на службе человека. Паровые котлы позволяют обогревать дом и выполнять различную работу, а также дают львиную долю электрической энергии для металлургических заводов. Паровые котлы — основа промышленности.

Паровым котлом называют устройство для превращения воды в пар, используемое как в быту, так и в промышленности. Пар применяется для обогрева помещений, аппаратов и трубопроводов, а также для вращения турбомашин. Давайте подробнее узнаем, что собой представляют паровые котлы. Принцип работы, устройство, классификация, сфера применения и многое другое — все это будет рассмотрено ниже.

Определение

Как вы уже поняли, паровой котел является агрегатом, производящим пар. При этом котлы такого типа могут давать пар двух видов: насыщенный и перегретый. В первом случае температура его составляет порядка 100 градусов, а давление – около 100 кПа. Температура перегретого пара поднимается до 500 градусов, а давление — до 26 МПа. Насыщенный пар используют в бытовых целях, в основном для обогрева частных домов. Перегретый пар нашел применение в промышленности и энергетике. Он хорошо переносит тепло, поэтому его использование в значительной степени повышает КПД установки.

Сфера применения

Выделяют три основные области применения паровых котлов:

1. Отопительные системы. Пар выступает в роли энергоносителя.
2. Энергетика. Промышленные паровые машины, или, как их еще называют, парогенераторы, используются для получения электрической энергии.
3. Промышленность. Пар в промышленности используют не только для обогрева «рубашек» аппаратов и трубопроводов, но и для преобразования тепловой энергии в механическую и перемещения транспортных средств.

Бытовые паровые котлы используются для отопления жилых помещений. Простыми словами, их задача состоит в подогреве воды и передвижении пара по трубопроводу. Такую систему часто обустраивают вместе со стационарной печью или котлом. Обычно бытовые приборы вырабатывают насыщенный не перегретый пар, которого вполне достаточно для решения возложенных на них задач.

В промышленности пар перегревают – продолжают греть после испарения с целью еще больше повысить температуру. К таким установкам предъявляют особые требования по качеству, так как при перегреве пара емкость рискует взорваться. Перегретый пар, полученный из котла, может идти на образование электричества или механическое движение.

Электрический ток с помощью пара образуется следующим образом. Испаряясь, пар попадает в турбину, где он, благодаря плотному потоку вращает вал. Таким образом, тепловая энергия переходит в механическую, а та, в свою очередь, преобразовывается в электрическую. Так работают турбины электростанций.

Вращение вала, которое возникает при испарении больших количеств перегретого пара, может передаваться непосредственно на мотор и колеса. Так в движение приводится паровой транспорт. В качестве популярных примеров работы парового двигателя можно привести парогенератор паровоза или же судовой паровой котел. Принцип работы последних довольно прост: при сжигании угля образуется тепло, которое нагревает воду и образует пар. Ну а пар, в свою очередь, вращает колеса, или в случае с судном, винты.

Паровые котлы: принцип работы

Рассмотрим более детально, как работаю такие котлы. Источником тепла, необходимого для подогрева воды, может выступать любой вид энергии: электрическая, солнечная, геотермальная, тепло от сгорания газа или твердого топлива. Пар, образующийся в процессе нагрева воды, представляет собой теплоноситель, то есть переносит тепловую энергию с места нагрева в место использования.

Несмотря на многообразие конструкций, принципиальное устройство и принцип работы паровых котлов не отличаются. Общая схема нагрева воды с ее последующим преобразованием в пар выглядит таким образом:

1. Очищение воды на фильтрах и ее подача в резервуар для нагрева с помощью насоса. Резервуар, как правило, располагается в верхней части установки.
2. Из резервуара, по трубам вода попадает в коллектор, расположенный, соответственно, ниже.
3. Вода вновь поднимается вверх, только теперь не через трубы, а через зону нагрева.
4. В зоне нагрева образуется пар. Под действие разности давлений между жидким и газообразным веществом, он поднимется вверх.
5. Вверху нагретый пар пропускается через сепаратор, где он окончательно отделяется от воды. Остатки жидкости возвращаются в резервуар, а пар следует в паропровод.
6. Если это не обычный котел, а парогенератор, то его трубопроводы дополнительно нагреваются. О способах их нагрева будет сказано ниже.

Устройство

Паровые котлы представляют собой емкость, в которой вода нагревается и образует пар. Обычно они выполняются в виде труб, различных размеров. Кроме трубы с водой, котел всегда имеет камеру для сгорания топлива (топку). Ее конструкция может варьироваться в зависимости от типа применяемого топлива. Если это дрова, или твердый уголь, то в нижней части топки устанавливается колосниковая решетка, на которую укладывают топливо. С нижней части колосников, в топочную камеру поступает воздух. А вверху топки обустраивают дымоход, который необходим для эффективной тяги – циркуляции воздуха и горения топлива.

Принцип работы паровых котлов на твердом топливе несколько отличается от устройств, в которых в качестве теплоносителя использован жидкий или газообразный материал. Во втором случае, топочная камера предполагает горелку, которая работает подобно горелкам бытовой газовой печи. Для циркуляции воздуха также используют колосниковую решетку и дымоход, ведь в независимости от вида топлива, воздух является важнейшим условием горения.

Горючий газ, полученный от сгорания топлива, поднимается к емкости с водой. Он отдает воде свое тепло и выходит через дымоход в атмосферу. Когда вода нагревается до температуры кипения, она начинает испаряться. Стоит отметить, что вода испаряется и ранее, но не в таких количествах и не с такой температурой пара. Испарившийся пар самостоятельно поступает в трубы. Таким образом, циркуляция пара и смена агрегатных состояний воды происходит естественным образом. Принцип работы парового котла с естественной циркуляцией предполагает минимальное вмешательство человека. Все, что нужно сделать оператору, это обеспечить стабильный нагрев воды и проконтролировать процесс с помощью специальных устройств.

В случае с электрическими котлами подогрев воды происходит проще. Она нагревается с помощью нагревательных элементов типа ТЭНов или выступает в роли проводника и нагревается по закону Джоуля-Ленца.

Классификация

Паровые котлы, принцип работы которых мы сегодня рассматриваем, могут классифицироваться по нескольким параметрам.

По виду топлива:

1. Угольные.
2. Газовые.
3. Мазутные.
4. Электрические.

По назначению:

1. Бытовые.
2. Энергетические.
3. Промышленные.
4. Утилизационные.

По конструкции:

1. Газотрубные.
2. Водотрубные.

Чем отличаются газо- и водотрубные паровые котлы

Принцип работы котлов основан на подогреве емкости с водой. Емкость, в которой вода переходит в парообразное состояние, как правило, представляет собой трубу или несколько труб. Приборы, в которых горючее обогревает трубы, поднимаясь вверх, называются газотрубными котлами.

Но есть и другой вариант — когда горючий газ перемещается по трубе, расположенной внутри емкости с водой. В таком случае водные емкости называются барабанами, а сам котел – водотрубным. В обиходе его также называют огнетрубным котлом. В зависимости от расположения водных барабанов, котлы такого типа подразделяют на: горизонтальные, вертикальны и радиальные. Также встречаются модели, в которых реализованы разные направления труб.

Устройство и принцип работы огнетрубного парового котла несколько отличается от газотрубного. Во-первых, это касается размера труб с водой и паром. У водотрубных котлов трубы менее габаритны, чем у газотрубных. Во-вторых, имеют место различия по мощности. Газотрубный котел дает давление не более 1 МПа и имеет теплообразующую способность до 360 кВт. Причиной тому являются крупные трубы. Чтобы в трубах образовывалось достаточно пара и давления, их стенки должны быть толстыми. Как результат – цена таких котлов завышена. Водотрубный котел мощнее. Благодаря тонким стенкам труб, пар нагревается лучше. И в-третьих, водотрубные котлы безопаснее. Они производят высокую температуру и не боятся значительных перегрузок.

Дополнительные элементы котлов

Принцип работы парового котла довольно прост, тем не менее его конструкция состоит из довольно большого количества элементов. Кроме топочной камеры и труб для циркуляции воды/пара, котлы оснащаются устройствами для повышения их эффективности (увеличение температуры пара, его давления и количества). К таким устройствам относят:

1. Пароперегреватель. Служит для повышения температуры пара выше 100 градусов. Перегревание пара повышает экономичность аппарата и его коэффициент полезного действия. Перегретый пар может достигать температуры в 500 градусов по Цельсию. Столь высокие температуры имеют место в паровых установках атомных станций. Суть перегрева состоит в том, что после испарения идущий по трубе пар подвергается повторному нагреву. Для этого аппарат может оснащаться дополнительной топочной камерой или простым трубопроводом, который, прежде чем вывести пар на целевое использование, несколько раз проходит через основную топку. Пароперегреватели бывают радиационными и конвекционными. Первые работают в 2-3 раза эффективнее.
2. Сепаратор. Служит для «осушения» пара – отделения его от воды. Это позволяет увеличить КПД установки.
3. Паровой аккумулятор. Данное устройство создано для поддержания постоянного уровня выхода пара из установки. Когда пара не хватает, оно добавляет его в систему и, наоборот, отбирает в случае переизбытка.
4. Подготовительное устройство для воды. Чтобы аппарат работал дольше, вода, попадающая в него, должна отвечать специфическим требованиям. Данное устройство снижает количество кислорода и минералов в воде. Эти несложные меры позволяют предотвратить коррозию труб и образование на их стенках накипи. Ржавчина и накипь не только снижают эффективность аппарата, но и быстро приводят его в негодность, особенно в случае активного использования.

Контрольные устройства

Кроме того, котел оснащается вспомогательными устройствами для контроля и управления. К примеру, сигнализатор предельных уровней воды следит за поддержанием постоянного уровня жидкости в барабане. Принцип работы сигнализатора предельных уровней парового котла основывается на изменении массы специальных грузов во время их перехода из жидкой фазы в парообразную, и наоборот. В случае отклонения от нормы он подает звуковой сигнал для оповещения сотрудников предприятия.

Для позиционного регулирования уровня воды также используется уровнемерная колонка парового котла. Принцип работы устройства основан на электропроводности воды. Колонка представляет собой трубку, оснащенную четырьмя электродами, контролирующими уровень воды. Если водяной столб достигает нижней отметки, подключается питательный насос, а если верхней – питание котла водой останавливается.

Еще одним простейшим устройством для измерения уровня воды в паровом котле служит водомерное стекло, встроенное в корпус аппарата. Принцип работы водомерного стекла парового котла прост – оно предназначено для визуального контроля уровня воды.

Кроме уровня жидкости, в системе с помощью термометров и манометров замеряют температуру и давление соответственно. Все это необходимо для нормального функционирования котла и предотвращения возможности возникновения аварийных ситуаций.

Парогенераторы

Мы уже рассмотрели принцип работы парового котла, теперь кратко познакомимся с особенностями парогенераторов – наиболее мощных котлов, оборудованных дополнительными устройствами. Как вы уже поняли, главное отличие парогенератора от котла состоит в том, что его конструкция включает один или несколько промежуточных пароперегревателей, что позволяет достичь высочайших температур пара. На атомных электростанциях, благодаря очень горячему пару, преобразуют энергию распада атома в электрическую энергию.

Существует два основных способа нагрева воды и переведения ее в газообразное состояние в реакторе:

1. Вода омывает корпус реактора. При этом реактор охлаждается, а вода нагревается. Таким образом, пар образуется в отдельном контуре. В таком случае парогенератор выполняет функции теплообменника.
2. Трубы с водой проходят внутри реактора. В этом варианте, реактор является топочной камерой, с которой пар подается непосредственно на электрогенератор. Эта конструкция называется кипящим реактором. Здесь все работает без парогенератора.

Заключение

Сегодня мы с вами познакомились с таким полезным прибором, как паровой котел. Устройство и принцип работы этого аппарат довольно просты и основаны на банальных физических свойствах воды. Тем не менее паровые котлы в значительной степени облегчают жизнь человека. Они согревают здания и помогают вырабатывать электричество.

Все чаще для отопления и горячего водоснабжения в домах используются котлы. Они компактны, мощны, удобны в эксплуатации. Газ на сегодняшний день обходится дешевле, чем другие виды топлива. Если вы задумываетесь об установке такого оборудования у себя дома, важно понять, как работает газовый котел. Это поможет вам быстрее разобраться в управлении техникой и успешно ее эксплуатировать.

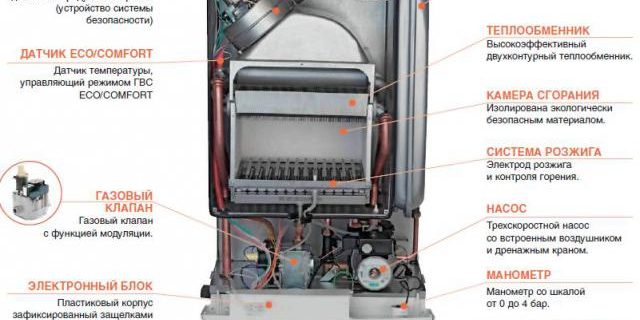

Как устроен газовый котел

Из чего состоит техника? Ответ на этот вопрос важно знать каждому пользователю, потому что при работе могут возникать разные ситуации. Кроме того, знания об устройстве газового котла и его составляющих помогут выбрать ту модель, которая подходит именно для вашего помещения.

Основные узлы

Горелка. Прямоугольная конструкция оборудована форсунками. Через них газ попадает в горелку и распределяется. Так поверхность радиатора равномерно прогревается по всей поверхности.

Существует две разновидности горелки:

• Атмосферная. Устанавливается возле дымохода. Принцип работы прост: воздух для поддержания пламени забирается из помещения. В этом случае обязательно наличие окна и нормальной вентиляции. Преимущество атмосферного типа — независимость от электроэнергии. Чаще встречается в моделях напольного типа.

• Турбированная. Работа такого котла не зависит от наличия тяги в дымоходе и вентиляции, так как встроенный вентилятор принудительно выводит продукты сгорания через коаксиальный дымоход. Вывод может быть сделан в стене. Встречается в котлах настенного размещения. Основной недостаток – энергозависимость.

Теплообменник представляет собой короб, внутри которого расположены трубки. По ним циркулирует вода. Узел может состоять из разных сплавов, что сказывается на сроке его эксплуатации. Двухконтурный прибор оснащен двумя радиаторами, одноконтурный — одним. Разновидности:

• Стальной. Самый простой и дешевый вариант. Материал устойчив к перепадам температур, однако обладает низкой теплопроводностью и недолговечностью.

• Медный. Это стойкий к коррозии и перепадам температур сплав. Медь в семь раз лучше стали проводит тепло, поэтому радиатор обходится дороже. Имеет ограниченную температуру нагрева.

• Чугунный. Устойчив к коррозии и высоким температурам. Хорошо проводит тепло, но обладает большим весом. Поэтому чаще используется для напольных котлов в виде разборной конструкции.

Циркуляционный насос создает давление в системе для постоянной циркуляции воды. Не во всех моделях есть насос. Но если вы выбираете технику для газового отопления, он должен присутствовать в конструкции.

Расширительный бак. При нагреве теплоноситель расширяется, поэтому бак принимает его излишки во избежание аварийной ситуации.

Дымоотвод. В атмосферных моделях труба соединяется с патрубком корпуса и выводится к дымоходу. В турбированных типах котлов создается коаксиальный дымоотвод, другой конец которого присоединяется к отверстию в стене.

Электроника и модуль управления включает датчики, проводки, схемы: все, что позволяет устройству стабильно функционировать.

Автоматика безопасности. Это сенсоры, которые защищают прибор от таких неполадок:

• отсутствие тяги;
• перегрев;
• отсутствие пламени в горелке.

Если система дает сбой, датчики посылают сигнал модулю управления и работа изделия прекращается.

Принцип работы

По магистрали в систему поступает холодная вода. Через насос циркуляции она подается в теплообменник. Открывается газовый клапан, и в горелку через форсунки поступает топливо. Срабатывает электрод розжига, от чего газ загорается.

Котел работает на отопление или обеспечение горячего водоснабжения (ГВС). Переключение происходит с помощью трехходового клапана. В процессе работы продукты сгорания выводятся через дымоход. При достижении установленной температуры пламя гаснет. Некоторые модели имеют наружный термостат, поэтому при понижении температуры сразу включают нагрев.

Ниже представлена схема работы:

Разновидности и классификация

Как должен работать котел? Это зависит от его разновидности.

По способу установки техника делится на два типа:

• Настенные. Небольшие приборы малой и средней мощности. Часто устанавливаются в квартирах и домах с небольшой площадью. Размещение на стене экономит свободное пространство.
• Напольные. Габаритные конструкции, для размещения которых понадобится много места. Зато они способны одновременно отапливать и обеспечивать ГВС большие площади.

По строению дымоотвода, типу отвода продуктов сгорания:

• атмосферные;
• турбированные.

Режимы их работы мы описывали выше.

По функциональности:

• Одноконтурные. Обеспечивают оптимальную работу на отопление.
• Двухконтурные. Оснащены двумя радиаторами, поэтому могут обеспечивать систему отопления и наполнять краны горячей водой.

Разновидности горелки:

• Модулируемая. Плавная автоматическая регулировка силы пламени.
• Обычная. Без какой-либо регулировки.

По типу поджига:

• Пьезорозжиг. Запуск проводится путем нажатия кнопки и деформации пьезоэлемента. Преимущества розжига в энергонезависимости. Недостатки: постоянный ручной запуск, большой расход топлива.
• Электронный. Срабатывает встроенный трансформатор, который управляется автоматикой.

По принципу работы:

• Конвекционные. Обычная схема, по которой тепло при сгорании переходит к теплоносителю (воде).
• Конденсационные. Кроме обычного нагрева устройство использует тепло водяного пара. Конденсат скапливается в дополнительном теплообменнике. Поэтому модели Аристон Class Premium Evo обладают высоким КПД.

Обычные котлы энергозависимы, но встречаются устройства, которые работают по другому принципу. Они устанавливаются в помещениях с наличием дымохода и обладают открытой камерой сгорания. Зажигание происходит при помощи пьезоэлемента. Некоторые из них (например, «Конорд») имеют чугунный радиатор.

Техника может работать на природном и сжиженном газе, а крепится на стену или устанавливается на пол. Существует вариант парапетной установки — газовый котел крепится на внешней стене, обладает закрытой камерой сгорания и подключается к коаксиальной трубе.

Рассмотрев устройство и особенности водонагревательной техники, вы сможете выбрать оптимальный вариант для своего жилища. Видео поможет вам лучше разобраться в теме:

Используемые источники:

• https://kotle.ru/parovye-kotly/ustrojstvo-parovyh-kotlov
• http://opechi.com/kotly/parovoj-kotyol-princip-raboty-i-konstruktivnye-osobennosti.html
• https://fb.ru/article/312526/parovyie-kotlyi-printsip-rabotyi-i-ustroystvo
• https://cosmo-frost.ru/gazovye-kolonki-i-kotly/ustrojstvo-gazovye-kolonki-i-kotly/kak-rabotaet-gazovyj-kotel-kak-ustroen/
