Устройство крана в ванной

Кран или смеситель — приспособление небольшое, но исключительно необходимое в любом доме. Дизайнеры разрабатывают все новые и новые варианты оформления кранов, а вот внутренняя конструкция этих изделий не слишком разнообразна. Изучив устройство водопроводного крана, проще выбрать подходящую модель смесителя. Можно даже самостоятельно установить кран или произвести необходимый ремонт.

Виды и типы водопроводных кранов

Еще недавно потребитель мог выбирать, главным образом, из двух вариантов кранов: вентильную конструкцию с одним или двумя рычагами. Шаровый же кран очень простой конструкции использовался в основном в отопительных системах. Сегодня на прилавках магазинов сантехники можно найти и более современные изделия. По видам краны можно разделить на:

• одновентильные;
• двухвентильные;
• однорычажные;
• снабженные термостатом;
• сенсорные.

Сразу же следует понять разницу между понятиями «кран» и «смеситель». Все устройства, которые позволяют регулировать поток воды в трубопроводе и полностью останавливать его, обычно называют кранами. А смесителями считаются устройства, к которым подведено две трубы: с горячей и холодной водой. Механизм смесителей позволяет регулировать не только поток воды, но и ее температуру.

Каким бы ни был тип крана или смесителя, у каждого из них есть такие элементы, как:

• корпус, в котором расположен механизм управления потоком воды;
• излив, в просторечии — носик, через который поступает вода;
• управляющий механизмом рычаг или рычаги (вентили);
• собственно запирающий механизм, расположенный в корпусе.

Форма и цвет смесителя, конструкция излива во многом зависят от дизайнерских ухищрений производителя. Нередко носик излива снабжают аэратором или рассекателем: специальной сеточкой, которая распределяет поток воды более равномерно. Главное отличие кранов и смесителей разного вида состоит в устройстве запирающего механизма и рычагов.

Как устроены вентильные краны?

Кран с одним вентилем

Старые добрые вентильные краны отличаются простой конструкцией и довольно высокой надежностью. Модели с одним вентилем используют для кранов только с холодной или горячей водой. В медном или латунном корпусе устройства заключен запирающий механизм в виде кран-буксы: червячной или керамической. В первом варианте используется принцип возвратно-поступательного движения. Вентиль управляет червячным штоком, который прижимает к специальному «седлу» резиновую или кожаную прокладку. Износ прокладки — самая частая причина поломок вентильных кранов. Чтобы вода перестала просачиваться из-под прохудившейся прокладки, нужно просто заменить ее новой.

Керамическая кран-букса состоит из двух пластин с просветом. Одна из пластин зафиксирована неподвижно, а вторую вращают с помощью вентиля. В обоих пластинах имеются просветы, когда их положение совпадает, вода поступает в излив. Поскольку керамика исключительно устойчива к износу, такой механизм ломается крайне редко. Вентильные краны с керамической кран-буксой дороже червячных моделей, но при этом они гораздо надежнее.

Одновентильные краны используют только для управления потоком холодной или горячей воды. Рекомендуется приобретать более долговечные модели с керамической кран-буксой

Излив такого крана иногда отливают как одно целое с корпусом. В этом случае носик крана будет неподвижным. Гораздо удобнее и популярнее модели вентильных кранов с изливом в виде трубки. Носик вставляется в корпус изделия вертикально и удерживается в специальных пазах с помощью двух пластиковых колец-шарниров. Такая конструкция позволяет поворачивать излив в горизонтальной плоскости, устанавливая его в подходящем для использования положении.

Обратите внимание! Выбирая между стальной и латунной моделью, следует отдать предпочтение последней, поскольку латунь значительно лучше переносит коррозию.

Двухвентильный смеситель

Разумеется, в доме с горячим водоснабжением имеет смысл использовать смеситель. Для двухвентильных устройств используют практически такие же кран-буксы, как и для кранов с одним вентилем. Через один запирающий механизм в смеситель поступает холодная вода, а через другой — горячая. При управлении кран-буксами используются соответствующие вентили.

Для ремонта двухвентильного смесителя также нередко приходится менять изношенные прокладки. Однако иногда имеет смысл полностью заменить весь механизм кран-буксы, которая стоит относительно недорого. Порядок этого типа ремонтных работ подробно представлен в следующем видеоматериале:

<param><>

Такая модель прекрасно подойдет для кухонной мойки или умывальника. В ванных комнатах также устанавливают смесители с дополнительным отверстием для душевого шланга. Конструкция дополнена переключателем, направляющим поток воды с излива на шланг и обратно. Двухвентильные смесители используются в сантехнике много лет и по-прежнему успешно конкурируют с более новыми вариантами кранов.

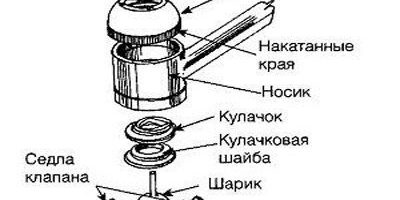

Конструкция шаровых смесителей

Шаровые смесители в сантехнике используются относительно недавно. Они быстро завоевали популярность благодаря исключительному удобству в эксплуатации в сравнении с вентильными устройствами. Подробно устройство водопроводного шарового крана отражено на схеме:

Центральный элемент в устройстве шарового водопроводного крана — картридж, который можно вращать как влево-вправо, так и вверх-вниз

Внутри корпуса размещен шарообразный картридж, в котором имеются три отверстия. Через два из них в полость картриджа поступает холодная и горячая вода, а через третье уже смешанный и доведенный до необходимой температуры поток подается на излив.

Для управления движением картриджа используется только один рычаг. Движением влево-вправо регулируется количество холодной и горячей воды, поступающей в смеситель, т. е. ее температура. Чтобы увеличить или уменьшить напор воды, необходимо двигать рычаг в направлении вверх-вниз. Таким образом можно отрегулировать температуру и напор потока воды всего парой движений.

Обратите внимание, что из-за высокой популярности шаровых смесителей на рынке появилось множество подделок низкого качества. Толщина металла корпуса такого устройства должна быть не менее 2 мм. Отличить хороший кран можно по весу: качественная модель тяжелее.

Следует отметить, что отремонтировать шаровый смеситель в домашних условиях вполне возможно. Для этого устройство разбирают и полностью заменяют керамический картридж на новый. Разумеется, стоимость такого ремонта значительно выше, чем замена обычной прокладки вентильного механизма. Картриджи различных моделей могут отличаться, поэтому при ремонте рекомендуется:

• разобрать испорченный смеситель;
• вынуть неисправный картридж;
• отнести его в магазин сантехники;
• приобрести идентичное устройство;
• завершить ремонт.

Вынимая картридж, нужно запомнить его расположение, чтобы установить новый элемент правильно.

Простейшая модель шарового крана используется довольно давно. Это несложный механизм, который позволяет просто перекрывать поток воды. Чаще всего такие устройства применяются в трубопроводах, например, в отопительных системах. Устройство крана этого типа представлено на схеме ниже:

Такой простой и надежный шаровый кран используется не для регулирования температуры или напора воды, а только для открывания-закрывания потока

Чтобы перекрыть поток воды, достаточно повернуть ручку на 90 градусов. Эта простая конструкция используется обычно не слишком интенсивно, поэтому ломается крайне редко.

Особенности устройства смесителей с термостатом

Современные технологии позволяют сделать пользование смесителем более простым и удобным. Постепенно набирают популярность устройства, снабженные термостатом. От обычного смесителя их отличает наличие термоэлемента, который управляет потоком горячей и холодной воды, чтобы довести поток до заданной температуры. Снаружи монтируется ручка, с помощью которой выставляются температурные показатели. Еще одним рычагом регулируется напор воды, поступающей из излива.

Водопроводные смесители с термодатчиком очень удобны в эксплуатации. С помощью вентиля регулируется только напор потока воды, а значение температуры можно задать заранее

Подробнее про этот тип смесителей читайте в статье: Смеситель с термостатом: устройство и принцип работы + пример самостоятельного монтажа.

Бесконтактные краны и смесители

Краны с сенсорным управлением все чаще устанавливают в санузлах крупных учреждений. Устройство оборудовано фотоэлементом, который срабатывает, когда к крану просто подносят руки. Как только посетитель убирает руки, фотоэлемент отключает поток воды. Это очень гигиеничное и экономное решение, поскольку посетители не контактируют с устройством, а вода перекрывается, как только в ней отпадает потребность.

Бесконтактные или сенсорные водопроводные краны позволяют существенно экономить расход воды. Они особенно популярны в учреждениях с большим количеством посетителей

Для регулирования температуры и напора воды обычно используется специальный шток, расположенный на корпусе крана. Существует и вариант, когда исходная температура задается на пульте управления водонагревателя или с помощью термодатчика в корпусе устройства. В этом случае смеситель комплектуется блоком электронного управления.

В каждой ванной комнате, кухонной мойке и душевых устанавливаются специальные приспособления для транспортировки воды. Устройство крана очень похоже на конструкцию водопроводного смесителя, но при этом, есть и существенные отличия как во внешнем виде, так и в принципе работы.

Виды

Водопроводный кран – это один из видов запорной арматуры. Он необходим для контроля и обеспечения водоснабжения. Конструкция крана представлена следующими частями – носиком, вентилями, запорными механизмами (шарами или картриджами) и ручками. Классифицировать эти устройства можно по конструктивному исполнению:

1. Одновентильные;
2. Двухвентильные.

Принцип действия одновентильного крана считается очень простым, т. к. он используется для поставки только одного вида воды – либо холодной, либо горячей. Такие механизмы оснащаются специальными буксами, выполненными из керамики или метала. Керамический кран-букса состоит из пары пластин, которые плотно прижаты друг к другу. При повороте вентиля одна из них меняет свое положение и начинает поступать вода. При этом червячная деталь выполняет по мере вращения вентиля поступательные движения, за счет которых открывается доступ в водопроводную трубу.

Нужно отметить, что эксплуатация такого водяного крана будет более продолжительной, если есть возможность поменять картриджи (в керамике) или пластины (в червячном механизме). Желательно чтобы носик крана был выполнен из прочных, коррозионностойких материалов – медь, латунь. Даже легированная сталь со временем покрывается чешуйками ржавчины, что в дальнейшем станет причиной протеканий излива.

Двухвентильный кран для воды является аналогом смесителя, у них одинаковое устройство. В отличие от кухонного крана, он предназначен для смешивания, поэтому может использоваться для установки в различных условиях – душевой, ванной, т. д. корпус выполняется преимущественно из латуни, покрытой тонким слоем хрома – это повышает стойкость сплава и придает изливу красивого блеска. Управление потоками производится двумя кранами-буксами, которые могут быть шарикового или пластинчатого типа.

Каждая водопроводная труба (для горячей и холодной воды) подключена к отдельному выводу – своему вентилю. Отверстие закрыто шариками или керамическими картриджами. При повороте вентиля, запорные механизмы открывают трубу. Смешивание производится непосредственно в изливе, у которого носик оснащается аэратором.

Еще бывает модель душевого типа. Она отличается тем, что в её конструкцию помимо двух буксов также входит лейка. Лейка также оснащена специальным аэратором, разбивающим поток воды на большое количество струек, благодаря этому обеспечивается лучшее распределение жидкости. Для того чтобы поток поступал в носик душа, используется дополнительный вентиль. Но он не работает без буксов. Сначала требуется открыть краны, поставляющие воду, а после вентиль душевого слива. Его принцип действия основан на перекрытии одного канала и открытие другого. Он также бывает шарового и пластинчатого типа.

Модель шарового типа

Пластинчатые считаются самыми доступным из всех известных вариантов запорной арматуры, но они не отличаются долговечностью. Кроме того, их функциональность не всегда отвечает потребностям. Например, не в каждой ванной комнате есть возможность установить модель однорычажного устройства. Поэтому предлагаем более подробно рассмотреть устройство шарового крана, как отличной альтернативе устаревших пластин.

Эта модель имеет только один рычаг, но благодаря возможности смешивать воду разной температуры подойдет для установки как в ванной, так и в душе или на кухне. Устройство запорного механизма представлено шаром. Этот шар выполнен либо из коррозионностойкого металла или сплава (медь, латунь, хромированная сталь) и соединен с вентилем при помощи тонкого штока.

Шток соединяется с рычагом и при изменении положения рукоятки передвигает шар. В зависимости от направления он может:

1. Менять температуру воды (вправо–влево);
2. Открывать–закрывать поток (вверх–вниз).

Из-за особенной конструкции устройства ему не требуется установка вспомогательного крана-буксы. В корпусе такого крана-смесителя находится два отверстия – для холодной и горячей воды соответственно. Эти отверстия выводят жидкость в одну трубу, где происходит смешивание. Шарик, имеющий диаметр больший, нежели отверстия, при изменении своего положения открывает доступ к изливу, при этом, приоткрывая какую-либо трубу.

Особенные модели

Помимо классических вентильных устройств сейчас широко применяются более современные краны:

1. С термостатическим принципом действия;
2. Сенсорные.

В термостатических устройствах к запорному механизму подключен термостат. Он бывает с вентилями (для бытового использования) и без них (для применения в общественных местах). При установке задается нужная температура воды, по инструкции или собственным предпочтениям, и, далее, по мере использования она не меняется. При необходимости можно будет поменять настройки.

Устройство сенсорных моделей не требует прикосновения к ручкам или вентилям. Они оснащены инфракрасным индикатором активного типа действия, который постоянно мониторит пространство вокруг раковины. Если поднести к нему руки – запорный механизм отомкнется и польется вода определенной температуры (опять же за счет установленного в изливе термостата).

Видео по теме: [relatedYouTubeVideos max=”3″]

Как выбрать кран

Для того чтобы выбранная модель прослужила Вам долго, нужно уделять особое внимание ряду факторов при подборе запорной арматуры:

1. Кран должен иметь достаточную толщину носика, в противном случае он начнет протекать уже после года использования;
2. Обязательно читайте инструкцию производителя, где указано техническое назначение крана. Не все сенсорные и термостатические модели подходят для душа, а некоторые рычажные – для раковины;
3. Если прокладки выполнены из резины, то несколько раз в год нужно будет проводить плановый ремонт – менять их. Модели с пластиковыми прокладками несколько дороже, но зато не требуют частого вмешательства;
4. Бесконтактные краны имеют один недостаток – их устройство нуждается в питании управляющей схемы. Её можно подключить через проводку, розетку или к переносному аккумулятору. Заранее учитывайте эти особенности сенсорных смесителей.

Чтобы понять, насколько смесители упрощают нашу жизнь, нужно съездить в Англию.

В этой стране над каждым умывальником и ванной вместо душа и смесителя торчит пара бронзовых кранов для горячей и холодной воды, что весьма раздражает туристов.

Этот факт объясняется не технологической отсталостью, а отсутствием достаточных запасов пресной воды. У нас таких трудностей нет, поэтому и смесители давно стали привычным делом.

Давайте разберем устройство крана-смесителя и постараемся понять, какая конструкция является наиболее удачной. Устройство водопроводного крана и виды кранов для воды рассмотрим ниже.

Водопроводный кран — устройство и основные составляющие

Смеситель представляет собой изделие, состоящее из следующих элементов:

1. Корпус с присоединительными патрубками для подключения прибора к водопроводной системе.
2. Механизмы регулирования силы потока горячей и холодной воды (может устанавливаться один совмещенный механизм).
3. Органы управления (рычаги, «джойстики» и маховики), позволяющие приводить вышеупомянутые механизмы в движение.
4. Излив — трубка, в которую поступает смесь горячей и холодной воды. Она может представлять собой как часть корпуса, так и отдельную деталь. В последнем случае излив удерживается в корпусе двумя пластиковыми кольцами и может поворачиваться в стороны.
5. Аэратор – сеточка в выходном отверстии излива, увеличивающая сечение струи.
6. В корпусе смесителя для душа имеются патрубок для подключения гибкого шланга с душевой насадкой и механизм переключения «душ/излив».

Помимо основных элементов смеситель может иметь отвод для подключения стиральной или посудомоечной машины.

Одновентильный кран

Чтобы понять, как работает самый простой смеситель, следует познакомиться с устройством обычного одновентильного крана.

Его рабочий механизм, предназначенный для регулирования силы потока воды, принято называть кран-буксой.

Главными элементами кран-буксы являются фиксированная гайка и шток с резьбой, который в нее ввинчен.

Наружная часть штока выполнена в виде хвостовика, на который надевается маховик. Он фиксируется винтом (в торце хвостовика имеется отверстие с резьбой). На другом конце штока, находящемся внутри крана, установлена эластичная прокладка, чаще всего резиновая.

Как раз напротив прокладки в корпусе крана имеется отверстие, через которое поступает вода. Если вращать маховик по часовой стрелке, шток будет ввинчиваться внутрь корпуса и прокладка перекроет это отверстие. Поверхность, к которой она будет прилегать, называется седлом. При вращении маховика в обратную сторону шток вместе с прокладкой двинется в противоположном направлении и путь воде снова будет открыт.

Достоинством такой конструкции является низкая стоимость и невосприимчивость к имеющимся в воде механическим примесям – песку, ржавчине и пр.

Недостатки:

• для того чтобы открыть или закрыть кран, маховик нужно провернуть несколько раз;
• относительно высокое гидравлическое сопротивление.

Конструкция с двумя вентилями

[sticky-ad id=13532]

Теперь даже для далекого от сантехническо-водопроводной темы читателя устройство простейшего смесителя становится очевидным: нужно просто объединить два одновентильных крана в одном корпусе и присоединить к нему излив.

Однако, такую конструкцию нельзя назвать ни удобной, ни экономичной. Чтобы настроить желаемые температуру и напор воды, пользователю приходится долго и нудно крутить оба вентиля.

При этом за время настройки в канализацию успевает сбежать приличный объем воды, которая обходится сегодня все дороже и дороже.

Ввиду указанных недостатков конструкция двухвентильного смесителя была существенно усовершенствована. Вместо привычной кран-буксы с резьбовым штоком появились две прилегающие друг к другу керамические пластины с отверстиями. Одна из них закреплена неподвижно, а вторая приводится во вращение путем поворота маховика. В зависимости от угла поворота отверстия в пластинах могут совпадать полностью, частично или не совпадать вообще. В первом случае напор будет максимальным, во втором – средним (зависит от степени совпадения отверстий), а в третьем — кран будет закрыт.

По удобству применения новый смеситель значительно превзошел классическую конструкцию. Воду можно открыть буквально одним движением – максимальный угол поворота вентиля составляет 180 или даже 90 градусов. Поэтому такие краны называются полуповоротными.

Смеситель двухрычажный

Недостатком усовершенствованного варианта является «боязнь» механических примесей. Маленькая безобидная песчинка, на которую обычный кран с прокладкой не обратил бы никакого внимания, может при попадании между тесно прижатыми керамическими пластинами вызвать появление на их поверхности царапин или сколов. В результате кран начинает подтекать. Чтобы этого не случилось, перед смесителем с керамической «начинкой» обязательно следует устанавливать сеточные фильтры грубой очистки, иначе называемые «косыми фильтрами».

Если вы не уверены в качестве работы сантехника, то такие работы как замена смесители или прокладке в кране вы точно сможете осуществить самостоятельно. Как поменять смеситель на кухне своими руками: читайте советы специалистов.

Инструкцию по установке счетчиков на воду своими руками вы найдете здесь.

Появление плесени в ванной комнате не должно вызывать у вас панику. Избавиться от нее сложно, но вполне возможно. Пройдя по этой ссылке http://aquacomm.ru/cancliz/mnogokvartirnyie-doma/santehnika/kak-ubrat-gribok-v-vannoj.html вы узнаете много эффективных способов по борьбе с грибком и плесенью в ванной.

Шаровые варианты

Несмотря на все свои достоинства, двухвентильный смеситель с керамикой все равно оказался далеким от совершенства. Обратим внимание читателя на следующие недостатки:

• для пользования прибором обе руки должны быть свободными;
• каждый раз открывая воду, пользователю приходится заново настраивать ее температуру;
• маховик нельзя провернуть легким касанием – за него нужно хорошенько взяться (очень неудобно, если у пользователя грязные руки).

Следующий виток развития технологий покончил со всеми недостатками одним махом. Появились смесители, в которых сила потоков горячей и холодной воды зависит от положения всего одного элемента – полого шарика с тремя отверстиями. Орган управления, соответственно, тоже нужен всего один. Он выполняется в виде горизонтального рычага или вертикального джойстика.

Поворачивая шарик в вертикальной плоскости (рычаг двигается вверх или вниз), мы регулируем напор; при поворотах в горизонтальной плоскости (рычаг поворачивается вправо или влево) меняется количество поданной горячей и холодной воды и корректируется температура смеси на выходе. Регулировка напора производится, как и в керамических кранах: за счет совпадения отверстий в шарике и седле. Через третье отверстие шарика вода поступает в излив.

Пользоваться таким смесителем – одно удовольствие. После настройки комфортной температуры рычаг остается в определенном положении и двигается только вверх и вниз, чтобы открыть/закрыть воду. То есть на настройку температуры время и воду тратить больше не нужно. Привести рычаг в движение можно одним касанием тыльной стороны кисти – для ситуации, когда руки испачканы, лучше не придумаешь.

Устройство картриджа смесителя

Недостатки у шарового смесителя – чисто технологические. Изготовление гладкого стального шарика обходится сравнительно дорого. Сложной является и сборка узла, поэтому в домашних условиях отремонтировать такой прибор, как правило, невозможно.

Чтобы сделать однорычажный смеситель ремонтопригодным и более простым в изготовлении, пришлось снова призвать на помощь керамические пластины. На этот раз они жестко зафиксированы друг относительно друга и представляют так называемый картридж. Данный элемент выполняет ту же функцию, что и шарик: в нем имеются три отверстия — два входных и одно выходное, а зазор между пластинами играет роль смесительной камеры. Перед таким смесителем также нужно устанавливать фильтр, но зато в случае поломки картридж легко можно заменить своими силами.

Устройства с термостатом

Однорычажный смеситель можно было бы считать идеальным, если бы давление в системах холодного и горячего водоснабжения всегда оставалось постоянным.

Но это не так, поэтому прибор все-равно приходится подстраивать.

Видя такое положение дел, разработчики решили сделать еще один шаг вперед, — и сконструировали смеситель с термостатом.

Теперь пользователю достаточно установить терморегулятор в нужное положение, после чего прибор сам будет контролировать температуру воды, реагируя на любые изменения параметров в сети водоснабжения. Такие приборы характеризуются высокой степенью безопасности: если холодную воду отключат, подача горячей будет сразу приостановлена.

Термостаты бывают механические и электронные.

Механические

Основным рабочим элементом является биметаллическая пластина или воск. В первом случае в зависимости от температуры меняется форма, во втором – объем. При этом рабочий элемент связан с клапанами, которые регулируют поступление воды — горячей и холодной.

Преимущества такого варианта – энергонезависимость и низкая стоимость.

Недостаток: смеситель подстраивается под изменение температуры с небольшим запаздыванием.

Электронные

Температура воды контролируется датчиком, поэтому прибор реагирует на ее изменение мгновенно.

При этом он информирует пользователя о режиме работы, отображая данные на дисплее. Выпускаются программируемые модели.

Недостатки — большое число на ценнике и зависимость от электричества (устройство может работать от электросети или от батареек).

Водяные счетчики имеют разные варианты конструкций. Бывают тахометрические, ультразвуковые, вихревые и другие варианты приборов учета. Устройство счетчика воды и обзор основных характеристик рассмотрим в подробном обзоре.

Как устранить течь из бачка в унитаз, разберем в этом материале. Основные причины поломок и способы ремонта.

Видео на тему

—>Поделиться:<index>Устройство смесителей в ванной

В этом материале мы узнаем как устроен смеситель для ванной, какие виды смесителей бывают и в каких случаях лучше всего использовать тот или иной вид смесителей. На сегодняшний день, наиболее распространёнными видами кранов являются:

• двух вентильные;
• однорычажные;
• смесители с встроенным термостатом;
• бесконтактные или электронные смесители.

К сведению! Сегодня нельзя с точностью сказать, какой из них лучше или хуже, поскольку все виды изделий имеют разные качественные и ценовые показатели. Качество и срок службы изделия зависит от материала из которого он изготовлен и устройства регулирующего механизма.

Многие наверняка заметили, что вес смесителя для ванной напрямую отражается на его стоимости. Это действительно так. Более дорогие изделия используют в своей конструкции керамические элементы вместо пластмассовых, что и сказывается на их весе и стоимости. Техническое описание изделия должно содержать перечень используемого материала для отдельных его элементов.

Устройство смесителя двухвентильного типа

Схематическое устройство вентильного смесителя

Устройство ванного смесителя с двумя вентилями максимально простое и понятное для каждого. Это наиболее распространённые виды изделий, в которых регулирование напора воды и её температура осуществляется при помощи двух вентилей, которые контролируют подачу горячей и холодной воды в смесительную камеру.

Рекомендуем к прочтению:Смеситель для раковины в ванной

Устройство таких изделий имеет ряд особенностей, которые необходимо помнить:

Реклама

• для монтажа изделия на трубы водопровода применяются специальные переходники, которые называются эксцентрики;
• межосевое расстояние смесителя для ванной должно равняться примерно 15 см. но многие производители не точно соблюдают ГОСТ и это расстояние может быть немного больше или меньше. Для компенсации этой погрешности используются вышеупомянутые эксцентрики;
• в металлический корпус встраиваются два вентиля, которые являются важнейшей частью изделия;
• вентили комплектуются ручками для их вращения, которые могут иметь всевозможные конструкции и дизайнерские варианты исполнения.

Важно! Основным недостатком является то, что в состав смесителя для ванной с вентилями входят резиновые прокладки, которые очень быстро приходят в негодность и требуют периодической замены для предотвращения протечек.

Устройство смесителя однорычажного типа

Схема однорычажного смесителя

Строение крана в ванной рычажного типа предполагает наличие одного элемента управления в виде джойстика. Именно эта особенность и способствовала росту популярности изделия, поскольку напор и температура воды регулируется очень удобно всего одной ручкой.

Конструкция смесителя для ванной рычажного типа немного сложнее чем у вентильного аналога и представлена в виде специального картриджа, который имеет основной шток, соединённый с клапанами на каждой из входящих водяных магистралей.

Важно! Встроенные картриджи представляют собой зачастую монолитную неразборную конструкцию, которая чаще всего выходит из строя. Для того чтоб починить изделие, совсем не обязательно знать как устроен кран в ванной, достаточно просто купить новый картридж и заменить его.

Устройство смесителя с встроенным термостатом

Принцип работы смесителя для ванной с термостатом очень прост. Термостат – это прибор, который автоматически регулирует температуру жидкости, самостоятельно смешивая горячую и холодную воду до заранее установленной температуры. Использование такого термостата существенно увеличивает размеры смесителя для ванной, но зато даёт определённые преимущества и удобства.

Рекомендуем к прочтению:Виды смесителей для ванной. Обзор современных конструкций рынка сантехники

Такой смеситель можно настроить на приятную для вас температуру и он постоянно при включении будет давать воду по заранее заданным параметрам. Это существенно экономит расход воды, поскольку в обычных изделиях много воды уходит на настройку нужной температуры. Схема смесителя для ванной с встроенным термостатом представлена ниже.

Устройство смесителя с термостатом

Важно! Преимуществом и одновременно недостатком такого крана является то, что при отключении горячей или холодной воды, смеситель закроет воду и работать не будет. Это предотвращает контрастный душ при перепадах давления в системе и не даст вам ошпарится, однако такое устройство смесителя для ванной закроет доступ и к холодной воде при отсутствии горячей.

Устройство смесителя бесконтактного типа

Эти смесители в быту используются крайне редко и основное их применение приходится на места большого скопления людей, где лишний раз трогать ручку крана крайне не желательно. Обычно они устанавливаются в общественных туалетах.

Строение смесителя для ванной такого типа предусматривает расположение инфракрасных датчиков, которые реагируют на тепло рук и автоматически включают воду нужной температуры. Так же могут быть применены датчики движения или фотоэлемент. Каждое такое изделие имеет чертеж смесителя для ванной с точным указанием местоположения датчиков и параметров их работы.

</index>

Назначение

Шаровые краны являются запорными механизмами нового поколения со своими отличительными особенностями и разными сферами использования.  Эти универсальные устройства могут применяться на трубах с диаметром разного размера. Устройство используется в системах с водой, для перемещения жидких и газообразных веществ.

Шаровые краны водяные необходимы в системах водоотведения, отопительной системе и городских коммунальных системах. Они также применяются в роли одного из элементов арматуры для регулировки водного напора. Они являются незаменимыми во всей системе трубопровода. Чаще остальных областей они имеют применение при монтаже оборудования для сантехники и отопления, газопроводов и системы водопровода.

Использование шаровых кранов возможно в широком диапазоне температур в средах с различной степенью агрессивности. Это качество обусловлено применением высококачественных стальных сплавов при изготовлении оборудования данного вида. Эти краны постепенно стали лидерами по применению.

Конструкция

• корпус
• седло
• шаровая пробка (шар)
• уплотнительные кольца
• рычаг
• шток
• шайба

Корпус является отрезком трубы с расширением. Корпус изготавливается разборного вида и неразборного сварного вида. Разборные краны чаще остальных выходят из строя, но легче ремонтируются. Промышленные краны изготавливают из стали, а бытовые-из латуни.

С недавнего времени для бытового применения в продажу стали поступать пластиковые изделия. Расширение корпуса заполняется седлом. Его изготавливают из материала для уплотнения.

Устройство шара

В седле расположен главный элемент-пробка в форме шара с разным количеством полостей. Шар свободно вращается внутри седла. Внутренние устройства кранов подразделяются на полно проходные и редуцированные (стандартно проходные).

Полно проходные краны в своем устройстве имеют шар с отверстием, равным диаметру трубы. Во время прохождения жидкости в шаровых кранах в полностью открытом состоянии потери со стороны гидравлики сводятся к минимуму. Это качество обеспечило применение арматуры данного типа в качестве основного запорного устройства.

Редуцированные краны применяются в трубопроводах, где напор не играет особой роли. Шар соединяется к рычагам посредством штока. С помощью рычага производится непосредственно управление водой. На центральных участках используют краны с рычагом, а краны с бабочкой-на ответвленных частях системы.

Уплотнительные элементы из фторопласта

На раннем применении шаровых кранов для воды не обеспечивалось полное перекрывание потока. Недостаток обеспечения элементов крана металлическими деталями не давал этого достичь. Начало использования новых материалов привело в повсеместному применению шаровых кранов. Кольца для уплотнения и сантехнические прокладки теперь изготавливаются из различных материалов.

Для этих целей могут применяться сплавы металлов, резина, пластик всех видов, графит или тефлон. Еще в качестве материалов изготовления этих важных механизмов стали применяться синтетические каучуки. В то же время широкое применение находят уплотнительные элементы из фторопласта. Они обеспечивают плотность закрывания и снижают усилия, применяемые при работе с краном.

Этот материал нового поколения устойчив к агрессивным жидким и газообразным средам. В бытовом использовании его рекомендуется применять при установке полотенцесушителей и проведении газопровода.

Главным положительным качеством фторопласта является способность к выкручиванию. Проще говоря, при использовании изделия из фторопласта можно применять достаточно сильную скрутку без нежелательных последствий.

В таких кранах соединение получается герметичным за счет создания контакта посредством уплотнительного кольца. Поэтому материал изготовления колец играет важнейшую роль при дальнейшем использовании крана.

Фторопласт полностью герметизирует, придает лёгкость и плавность повороту шаровой пробки. Для закрывания или открывания в полной мере выполняется поворот под прямым углом. Рычаг поворачивает шаровой затвор крана, полностью или частично перекрывая поток.

Принцип работы

Принцип работы шарового крана для воды заключается в совмещении отверстий в пробке и корпусе крана. Отверстия совмещаются при повороте шара рычагом. Это обеспечивает совпадение отверстий и позволяет потоку протекать через совмещенные полости. Поворотом шара проход перекрывается стороной, не имеющей отверстия. При этом поток среды делает упор в стенку, и прекращается.

С помощью этого принципа можно не только полностью останавливать, но и регулировать поток. При повороте на угол меньше 90 градусов, течение перекрывается лишь отчасти.

Отличие и сходство крана водопроводного и смесителя

В квартирах присутствуют разные виды шаровых кранов. Это могут быть смесители или водопроводные краны. Здесь нужно разобраться, в чем отличие.

Оба типа объединяет шар-запирающий элемент. Устанавливаются эти устройства между одной и другой частями, и в конце установки. Обычно между частями водопровода подача воды регулируется краном, а в крайней точке обходятся установкой смесителя.

Смесители могут регулировать напор и смешивать воду. Кран же только подает воду и регулирует напор.

Достоинства шаровых кранов

• простота устройства
• надёжность и стопроцентное исключение протечки
• небольшие размеры
• исключение застойных зон в проточной части
• удобство использования
• небольшое время, затрачиваемое на открытие/закрытие
• применимость в любой среде
• простота установки и ремонта
• длительные сроки эксплуатации
• удобство использования
• большой ассортимент

У кранов шарового типа почти отсутствуют недостатки. Они не требуют частой смены прокладочного материала. И избавят от утечки воды Доступность цены и богатство выбора сделают приобретение удачным. Как же выбирают шаровый кран?

Критерии выбора

• Диаметр. Это первое, на что обращают внимание.
• Определение типа изделия по способу установки (линейная, на углу или с тройным выходом).
• Внешний вид. Без видимых дефектов, поверхность-ровная, маркировка-четкая.
• Допускаемое при использовании давление. Этот параметр должен соответствовать значениям, допустимым в конкретной системе.
• Корпус. Для использования в быту при подключении сантехники лучше выбрать разборный кран. Он более пригоден к ремонту. А для монтажа центрального водопровода лучше подойдет сварной цельный корпус.
• Материал изготовления корпуса. Самыми качественными считаются латунные изделия. Главное-не перепутать латунь с силумином. Необходимо сравнить вес нескольких изделий. Латунь очень тяжелая.

Изделия из стали презентабельные, но подвергаются коррозии. Можно приобрести нержавейку, хотя встречаются изделия из нержавеющей стали достаточно редко. Если кран предполагается применять только для холодной воды, можно выбрать и пластик.

• Стоимость. Цена-хороший ориентир. Низкая цена должна насторожить. Самые дорогие-итальянские изделия. Немного дешевле краны из Чехии, Венгрии, Испании. Оптимальное сочетание цена-качество в кранах российских и украинских поставщиков.

Ремонт от «А» до «Я»

При поломке сантехнического шарового крана или заклинивании шарика в нем можно самостоятельно устранить дефект. Требуется уточнение того, что шаровые краны для воды с цельным корпусом не ремонтируются. В начале работы нужно перекрыть воду и слить то, что осталось.

Бывают разные поломки. Среди них:

• «Протекает кран».
• «Не поворачивается вентиль».
• «Образовалось протекание в месте соединения штока и корпуса».
• «Снизился водный напор».

1. Протекание возникает при утрате герметичности в результате долгого использования или повреждений шара и уплотнителей. В этом случае поможет докручивание соединения конструкции ключом. При повреждении деталей требуется их замена.

Протечка может образоваться в результате засорения. Тогда кран разбирается, чистится, и устанавливается сетка на трубы для предотвращения очередного засора.

Если треснул корпус, что также может быть причиной протечки, необходимо его заменить. Для временного использования при устранении течи может пригодиться «холодная сварка».

1. Если вентиль перестал поворачиваться, значит механизм поворота сломался. Механизм нужно полностью разобрать, снять ручку затвора, открутить все детали. Их необходимо заменить на новые.
2. Если протекание обнаружилось между штоком и корпусом, необходимо поменять шайбы и уплотнительные элементы. Там ничего не сломано, а просто изношено.
3. В случае снижения напора надо почистить очистительную сетку. Но перед разбором крана-опросить соседей, чтобы исключить общее снижение напора.

При любом виде ремонта необходимо подготовить ремонтный комплект. Обычно его стандартное содержание включает в себя:

1. Плоскогубцы.
2. Разводной ключ.
3. Молоток.
4. Ключ торцевой шестигранником.
5. Необходимые запасные части (если известна причина неисправности).
6. Материал для протирания и удаления загрязнений.
7. Средство для удаления ржавчины в жидком виде.

• Смазку для сантехнических целей из силикона.
• Нужный размер отвертки.
• Инструкцию по демонтажу.
