Устройство котельной и дистанционное управление газовым котлом

Современные схемы автономного отопления сегодня реализуются не только владельцами загородных особняков, но и офисов, торговых помещений и даже квартир в многоэтажных домах. Этот процесс вызван стремлением пользователя получить качественные и дешевые услуги теплоснабжения. Устанавливая в своих помещениях современное отопительное оборудование, они также создают высокотехнологичную модель управление отоплением, позволяющую реально снизить коммунальные расходы и поддерживать санитарные условия проживания.

Идя навстречу таким пожеланиям покупателей, производители котлов стали комплектовать газовые котельные системой дистанционного контроля рабочих режимов теплоснабжения с помощью GSM-агента и облачных технологий, после чего управление одной рукой сложными процессами теплогенерации, стало возможным для любого пользователя смартфоном и ПК.

Устройство и принцип работы

Управление газовым котлом по GSM выполняется благодаря использованию малогабаритного GSM-модуля. Ценность представляют универсальные устройства, способные взаимодействовать с несколькими моделями агрегатов, например, отечественный модуль «Телеметрика», способен функционировать с десятком котлоагрегатов российского и западного производства. Модуль организует передачу данных о работоспособности агрегата и тепловых режимов в доме с применением смс-сообщений или через программные приложения.

GSM-агент выполняет дистанционное управление котловыми режимами работы, таким образом, дом будет прогрет с предустановленной температурой внутреннего воздуха к приходу жильцов, а при их отсутствии, комнаты будут обогреваться в дежурном режиме. Преимуществом такого управления является то, что оно реализуется одним ответственным лицом, используя постоянный доступ к текущим параметрам работы системы теплоснабжения.

Установка GSM-термостата, способно взять на себя контроль тепловых процессов котла, и доступ пользователя к нему, возможна из любого региона планеты, оборудованной мобильной связью. Современные газовые котлоагрегаты — комплекс сложных взаимосвязанных систем, неправильное регулирование даже одного параметра, вызовет аварийную ситуацию при работе дорогостоящего оборудования.

Современные агрегаты выпускаются энергонезависимыми. Даже при получении владельцем сигнала, что в доме отключена электроэнергия или вода, он сможет оперативно, онлайн отреагировать для предупреждения аварий.

Какими системами отопления можно управлять на расстоянии

Практически не существует каких-либо системных ограничений по типам теплового оборудования, для того чтобы внедрить GSM управление котлом. Единственные ограничения связаны с топливом, на котором работает агрегат. Для этой модели управления подходят газовые, жидкотопливные и электрические котлы, имеющие техническую возможность установления 100% уровня автоматизации. Агрегаты, работающие на твердом топливе, в силу инертности протекания тепловых процессов в топке, пока не имеют такого уровня регулировки.

Современные загородные дома чаще всего отапливаются с использованием закрытой двухтрубной схемой отопления с поэтажной и комнатной регулировкой теплового режима. Это достигается благодаря использованию циркуляционного насоса и гидравлической стрелки. Комплекс такого теплоснабжения оборудуется надежным модулем защиты, работающей с несколькими аварийными датчиками: по давлению газа, отрыву факела от горелки, недопустимой Т теплоносителя, предельного значения давления в отопительной и газовой магистрали.

Управление отоплением через GSM — системы регулирования обеспечивают:

• Стандартный температурный режим работы, с поддержанием санитарной Т в доме;
• зональный нагрев: детская, ванная, спальная, гостиная, кухня, подсобки;
• дежурное отопление, для сохранения труб с водяной средой от переохлаждения в холодный период года;
• предварительный прогрев объекта, перед прибытием жителей или их гостей;
• режим с посуточной разбивкой качества отопления, какой является более предпочтительным: ночь-день.

Особенности управления

Данная схема позволяет обеспечить погодозависимое управление домашним отоплением. Сегодня это направление является наиболее перспективным в бытовом секторе энергетики, поскольку позволяет экономить значительные объемы энергии и финансов.

Для ее реализации в схему вводится дополнительный датчик внешней контроля Т воздуха. Погодозависимый регулятор работая с двумя температурными датчиками — наружного и внутреннего воздуха обеспечивает более тонкое управление процессами нагрева, что понижает уровень системной инерционности и низкие удельные затраты на выработку одной единицы тепловой энергии.

Для реализации мобильной системы выпущены программы управление газовым котлом через смартфоны, работающих как на программном обеспечении Андроид, так и на Apple. Они максимально полно, с визуальными эффектами и хорошей графикой представляют пользователю весь процесс управления котлоагрегатом. Для аппаратов на Java и простых телефонов схема функционирует через отправку смс. Установку модуля GSM может выполнить подготовленный пользователь, следуя заводским рекомендациям. Кроме того возможно обратится в сервисную службу производителя таких устройств за консультацией.

Если особняк или дом имеют устойчивое подключение к интернету с Wi-Fi роутером, то практичнее установить дистанционное управление котлоагрегатом через ПК. Для чего будет нужно задействовать спец. оборудование:

• Интернет-шлюз, подключенный к маршрутизатору;
• приемное устройство на котлоагрегате;
• 2-канальный термостат с режимным программатором;
• пульт дистанционного управления котлом по GSM.

Такая схема контроля позволяет:

• Выполнять корректировать режимов агрегата и дополнительного оборудования.
• Устанавливать позонную регулировку.
• Настраивать температуру ГВС.
• Регулировать работу кондиционера.
• Запускать энергосберегающие режимы функционирования оборудования.
• Выполнять дистанционное управление по внутренней линии связи, между первичными устройствами и приемниками сигнала.

Дополнительная информация! Для реализации схемы GSM- регулирования через интернет, потребуется компьютер или любые мобильные устройства с возможностью GSM передачи, которые будут передавать сигналы через роутер, поддерживающего связь с первичными датчиками и управляющим ресивером.

Как подключить и настроить

GSM контроллер для управления отоплением выполняет удаленный контроль теплоснабжением.

Это подразумевает, что температурные значения внутреннего воздуха изменяются через телефонную связь или интернет. Этот подход согласован и реализуется в рамках программы «умного дома», что предварительно потребует реконструкцию всех внутридомовых сетей.

Управленческая связь через GSM

Модуль GSM способен регулировать главные температурные характеристики котлов по наружному и внутреннему воздуху, контролировать работу основного агрегата и вспомогательных устройств и получать данные о нарушениях в системе теплоснабжения.

GSM-Агент осуществляет такие функции:

• Запрос об уровне работоспособности котла и его оборудования;
• дистанционный запуск/отключение котла;
• наблюдение за процессами введения/выведения котла из работы;
• отправка сообщения пользователи об аварийных ситуациях в работе котельного оборудования.

Первостепенные функции GSM-агента:

1. Взаимодействие с 1-м или же 2-мя управленческими номерами.
2. Получение важных данных о состоянии котлоагрегата: температура прямой и обратной котловой воды, давление в отопительной сети, давление газа, температура воздуха, уровень охранной сигнализации, работа кондиционеров и ГВС.
3. Дистанционный процесс управления котлом и подогревателем ГВС отправкой смс-сообщения.
4. Подключение любого исполнительного контура схемы теплоснабжения: отопления, котла и ГВС.

Прибор абсолютно энергонезависим и работает при отсутствии электроэнергии в городской сети с задействованием литий-ионного аккумулятора. Безопасность работы и защита от взлома осуществляется путем применения PIN-кода, который может изменяться с пользовательского телефона.

Обратите внимание! GSM-агент требует месячного потребления не менее 150 Мб интернета, поэтому пользователю потребуется следить за своевременной оплатой услуг, чтобы модуль оставался работоспособным.

Контроль через интернет

Руководство режимом с использованием интернета и персонального компьютера не отличается сложностью и аналогично модульному способу. Система выполнена в виде беспроводного управления котлоагрегатом, соединение осуществляется по радиоканалу — к датчику без необходимости подключения кабельных линий. Кодирование работы датчика для установки рабочих режимов на сутки или неделю производится с панели управления. Равным образом, это возможно проделать с телефона, поставив соответственное ПО, или с ПК через веб-сервис.

Дополнительное оснащение схемы интернет-шлюзом, способно удаленно наблюдать и управлять работой вспомогательного отопительного оборудования: электрическими конвекторами, схемой «теплый пол», а также любыми бытовыми приборами, имеющими такую техническую возможность.

Регулирование температуры внутреннего воздуха в доме с применением сети интернет не обязывает пользователя приобретать отдельный IP-адрес, возможно использовать в своих интересах существующий. К такой схеме легко подсоединяются аппараты на iOS или Android.

Инструкция по управлению

Сложность модели GSM-управления тепловыми режимами котлоагрегата, диктует уровень оснащения схемы первичными приборами — датчиками, чтобы охватить контролем большое количество технологических участков. При выборе систем нужно обращать внимание на возможность подключения к ней всех необходимых устройств, в противном случае обеспечить согласованность работы всех контуров теплоснабжения в доме будет невозможно.

Тем не менее, усложнять схему управления не нужно, здесь действует принцип; «Чем проще, тем лучше». Система должна иметь возможность координации контуров, выбора режимов подогрева различных зон, снятие отчетов о состоянии оборудования, создание аварийных оповещений. Настройки системы выполняются на панели устройства, на персональном компьютере и в окне опций мобильного ПО.

Доступ через GSM

Перед включением GSM-агента для котлоагрегата в работу, нужно освободить крышку, отыскать управленческую плату и разъединение для включения наружного датчика. Обычно, плата размещена в предохранительном пластмассовом корпусе. Разъем защищен специальной заглушкой. Находящуюся там перемычку предварительно удаляют. Подсоединив устройство, настраивают режим управления: выбирают язык и режим нагрева. Впоследствии после завершения подсоединения возвращают крышку на свое место.

Алгоритм подключения модуля:

1. Подключают модуль к контроллеру котлоагрегата.
2. Устанавливают сим-карту. При надобности вводят пин-код для SIM-карты.
3. Задают охранный PIN-код модуля. Данный шифр будет применяться в смс с целью защитной идентификации, поэтому пользователь сможет управлять процессом с любого GSM-аппарата.
4. Вводят один/два номера рабочих телефонных аппаратов. По ним станут отправляться предупредительные смс, при создании аварийных ситуаций.
5. Отправляют защитный PIN на сим-карту модуля, в ответном смс-сообщении пользователь получит фактические результаты работы котлоагрегата и первичных датчиков.
6. Полученная информация свидетельствует о том, что GSM-сигнализация находится в работоспособном состоянии.

Важно! GSM-модуль нужно располагать на удаленном расстоянии от отопительных устройств, так как они смогут искажать замеры.

Контроль через интернет

Этот вариант GSM управления реализуется с использованием специального ПО с современным интерфейсом, которое устанавливается на компьютере. После чего процессы регулирования и настройки режимами теплоснабжения могут выполняться из любой точки мира, достаточно будет, только подключится к интернету. Данная схема имеет преимущества, поскольку не имеет ограничений по пользователям, подобных смс-блокам.

Нужно иметь в виду, что такой блок управления электрокотлом обходится пользователю минимум в 2 раза дороже, чем смс-модуль. Например, популярная сборка российской Salus-iT500 по состоянию на 1.09.2019 год стоит 20 000 рублей.

Алгоритм настройки работы GSM-агента через интернет:

1. Устанавливают термостат в комнате, допустимый температурный контроль в двух зонах, например для отопления и ГВС, либо температуру в двух уровнях отопления — первого и второго этажа.
2. Подключают через LAN-порт модема интернет-шлюз с использованием кабеля.
3. Шлюз организовывает сбор данные отпервичных датчиков и отправку их на сервер фирмы представившей ПО и устройства связи.
4. Одно устройство может одновременно обеспечивать работу десяти первичных датчиков.
5. Подключают электропроводкой 2-х канальный приемник к котлоагрегату.
6. Устанавливают ПО на компьютер и регистрируются на странице поставщика системы управления.
7. Подают напряжения от БП на шлюз и ожидают, чтобы он принял сеть, после чего возможна передача информации пользователю.
8. Вход в систему с ПК выполняют через веб-браузер у компании, где создают аккаунт и регистрируют приобретенный модуль с применением ID-устройства.

Критерии выбора

Недостаточно только принять решение о покупке GSM-модуля. Схема очень сложная и потребует комплексного подхода к выбору модели, предварительно изучить все ее функции:

1. Тип управления. Регулировка может осуществляться с использованием сенсорной панели и смс-команд. Лучшие производители модулей предлагают программаторы с ПО, позволяющие контролировать режимы газового котла по GSM.
2. Комплектация системы. Желательно чтобы в комплект были включены защита по контролю наличия газа в помещении и внешние датчики температур.
3. Количество каналов связи. От данного показателя будет зависеть количество одновременно подключаемых устройств. Минимальное допустимое — два, для программатора и передачи смс-сообщений.
4. Микропроцессор. Дешевые варианты имеют небольшое количество функциональных режимов. Считается, что лучшие системы должны иметь недельный программатор.
5. Аккумулятор потребуется мощный, чтобы и обеспечить работу модуля, с запасом не менее 6-10 часов при аварийном отключении основного электропитания в доме.

Рекомендации по использованию

Внешне дистанционные системы управления газовым котлом у разных производителей имеют значительные отличия по дизайну, но базовый принцип работы у них практически одинаков.

Некоторые советы опытных пользователей модулей:

1. Выбирая дистанционное управление, обращают внимание на возможность не только панельного управления, но и имеющуюся настройку «для пользователя», чтобы процесс мог осуществляться в ручном режиме по выбору покупателя.
2. Система должна иметь возможность недельного регулирования, с установкой режимов, «выходной», «рабочий» и «вечеринка».
3. Работа котла в паре с бойлером, должен обеспечить режимы «утро», «вечер» или особый, когда требуется, например, «банный день» для всей семьи.
4. Проверяют комплектацию обратной связью с применением контроллеров дистанционного управления.
5. Рекомендуется использовать модуль управления с брендом установленной отопительной техникой, чтобы не было проблем с сопряжением оборудования и контроллеров, разных марок.

Важно! Управление газовым котлом по GSM — это не новомодное увлечение продвинутых интернет-пользователей, а осознанная необходимость экономии энергоресурсов, способное дать реальный уровень сокращения топлива в разрезе всей страны. Поэтому данное направление развития бытового сектора отопительной техники должно стать приоритетом для любого уважающего себя государства с установлением системы преференций покупателям.

Все, что вчера казалось фантастическим и невозможным, сегодня становится реальностью. Это коснулось и автономных отопительных систем.

Наряду с русскими печками, выложенными «дедовским» способом, появились «умные» отопительные агрегаты, способные получать команды и менять режим работы на расстоянии. Дистанционное управление газовым котлом через смартфон стало доступным и популярным.

Предлагаем полезную информацию по использованию мобильного устройства в качестве пульта управления отопительной системы дома с газовым котлом. Если ваше оборудование работает на природном газе, но вы пока не применяли удаленное управление, обратите внимание на новые возможности – с ними жизнь в частном доме куда комфортнее и привлекательнее!

Преимущества дистанционного управления

Не все пользователи бытовой техники являются сторонниками новых технологий. Многих вполне устраивает обычное механическое управление – просто, доступно, без лишних «наворотов».

Но прежде чем делать окончательные выводы, предлагаем рассмотреть достоинства «умного» оборудования, которое не просто делает жизнь более легкой и комфортной, но и позволяет значительно сокращать расходы.

Управляя газовым котлом на расстоянии, вы можете экономить от 20 до 50 % от общего количества трат на отопление жилища, просто меняя режим работы или выбирая подходящую программу

Главное достоинство удаленного управления газовым котлом скрывается в самом способе: не нужно постоянного присутствовать в доме, «общение» с оборудованием происходит на любом расстоянии.

Причем оно двустороннее – вы посылаете агрегату команды, которые он выполняет и, в свою очередь, оповещает вас об актуальных параметрах и моментально сигнализирует о сбоях и нарушениях в работе.

Возможности программирования отопительной техники ограничены, но все же достаточно широки. Сегодня, обладая газовым котлом с дистанционным управлением, вы можете планировать режим обогрева, находясь на работе, в гостях и даже в длительной поездке

Пользователи, успешно «обкатавшие» систему удаленного управления, выделяют следующие ее преимущества:

• Увеличение ресурса эксплуатации котла за счет оптимального выбора режима, снижения количества выключений/включений, в целом – более бережного использования.
• Долговременное отсутствие больше не грозит возвращением в холодный коттедж – по пути домой можно установить нужную температуру.
• Если установлены наружные погодные датчики, даже не придется вмешиваться в работу котла во время оттепели или заморозков – регулировка температуры произойдет автоматически.
• На расстоянии можно выбирать более комфортный для сна «ночной» режим.
• Если наступит аварийная ситуация или выйдет из строя какая-либо деталь – вы в ту же минуту узнаете об этом.

Конечно, многое зависит от нюансов монтажа и сложности отопительной системы.

Плюс в том, что со смартфона можно управлять не только простейшей, но и разветвленной сетью – с радиаторным или конвекторным отоплением, системой «теплый пол».

В свободной продаже можно найти оборудование для климатического зонирования, которое позволит настраивать комфортную температуру по комнатам: в спальне или кухне – более низкую, в гостиной или детской – выше

Некоторые функции системы запускаются в автоматическом режиме, то есть вам даже не потребуется выбирать режим на телефоне – оборудование само переключится по сигналам датчиков.

Варианты контроля за котлом по смартфону

Для дистанционного управления бытовым газовым котлом доступны три решения:

• подключение GSM модуля;
• использование «умного термостата» посредством связи по WI-FI;
• установка терморегуляторов.

Каждый способ удаленного управления хорош по-своему, а выбор его зависит от нескольких факторов: наличия интернета, модели газового котла, финансовых возможностей.

Рассмотрим все три варианта – один из них может вам подойти, и в результате частичного апгрейда управление отопительной системой станет намного легче.

Вариант #1 – подключение модуля GSM

Это самое распространенное решение, применимое даже в районах, не охваченных сетью Интернет.

Газовый котел управляется с помощью блока GSM – компактного модуль–контроллера. В него вставляют SIM-карту, которая персонализирует владельца и дает возможность держать связь с удаленным оборудованием

В целях экономии домовладелец может выбрать наиболее подходящего сотового оператора и выгодный тариф.

GSM-модуль программируется и по принципу работы напоминает компьютер с ограниченными функциями. Этот блок соединен с датчиками, установленными как в оборудовании, так и в окружающей среде – в комнатах, на улице. В зависимости от параметров, выдаваемых датчиками, газовый агрегат в автоматическом режиме меняет программу или управляется со смартфона.

Для связи с блоком управления, установленном в доме, потребуется любой электронный девайс – ноутбук, планшет, но удобнее всего пользоваться смартфоном, более компактным и универсальным

Для удобства управления, выбора режимов и программ разработчики создали приложения для различных операционных систем: iOS, Android, Windows Phone.

Существует несколько режимов, с помощью которых производится управление газовым котлом:

• Полностью автоматический контроль. Агрегат действует согласно заданным параметрам, введенным в программу заранее. Если требуются изменения, программу следует откорректировать.
• Передача тревожных оповещений при наступлении аварийных или ремонтных ситуаций. Если произошла утечка газа или котел внезапно прекратил работу, на смартфон подается сигнал.
• «Общение» с помощью SMS-посланий. Существует перечень команд, которые распознает автоматика газового котла, а затем вносит изменения в работу оборудования.
• Расширенные возможности управления. С помощью специальной программы можно контролировать все системы, подключенные к блоку GSM.

Преимуществом удаленного управления по мобильной связи считается практически постоянный контроль и неограниченные возможности, зависящие только от выбранного приложения и установленного оборудования.

Еще несколько плюсов использования GSM-модуля:

Галерея изображенийВ зависимости от модификации агрегата можно подключить к модулю несколько мобильных телефонов, и тогда от 2 до 10 человек смогут наблюдать за функционированием агрегатаКроме газового котла к модулю можно подключить датчики, установленные в различных помещениях, отапливаемых котлом: на кухне, в холле, спальнях и даже в подвале или мансардеКроме контроллера, считывателя ключей, антенны, датчиков и блока питания можно подключать микрофон, блок управления воротами и другие «умные» устройстваУстановив датчики температуры на улице, можно задать автоматическую смену режимов в зависимости от погодных обстоятельствКонтроль за работой котла всеми членами семьиПодключение к программе дополнительных датчиковВозможность подключения базовой или расширенной комплектацииАвтоматическая работа «погодных» датчиков

Проблемы могут случиться при некачественной сотовой связи. Домовладельцу нужно внимательно следить за расходованием средств – при отрицательном балансе возможность управлять отопительным оборудованием прервется.

Вариант #2 – использование сети Интернет

Если сеть Интернет распространяется на район с вашим загородным жилищем, то управлять газовым котлом можно с помощью ее.

В доме устанавливают WI-FI роутер, а к котельной технике подключают интернет-термостат. Он и является связующим звеном между владельцем здания и отопительным оборудованием

Как только температура в комнате опускается ниже нормы, датчик передает сигнал приемнику, который взаимодействует с котлом и включает нужный режим обогрева.

Пользователь может управлять всем процессом со смартфона, следить за изменениями, вносить коррективы. Посредником между владельцем дома и оборудованием выступает провайдер. Для непрерывной связи важно обеспечить доступ к сети Интернет и в доме, и в месте нахождения пользователя.

Преимущество системы в неограниченном количестве датчиков газового котла – уровень обогрева можно регулировать на всех участках, обслуживаемых отопительной системой здания.

Как и при дистанционном управлении газовым котлом через GSM-модуль, домовладелец может контролировать процесс отопления удаленно, при этом вносить актуальные изменения. Есть возможность установить программу, меняющую режим работы котла в зависимости от времени суток, дней недели, сезона.

Термостаты, работа которых зависит только от стабильности интернет соединения, бывают различными, но принципы работы у них схожие.

В жилых комнатах и других обогреваемых помещениях устанавливают переносные температурные датчики с заранее установленными настройками. Они связаны с электронным термометром, в программу которого внесены рабочие параметры

При желании можно задать экономичный температурный режим воды, применяемой для бытового использования или для отопления «теплых полов».

За работой котла и остального оборудования можно следить по схемам или графикам приложения. При возникновении нестандартной ситуации пользователь получает оповещения.

Управление котлом производится с электронного устройства – персонального компьютера, планшета, смартфона, но остается возможность и ручного управления с панели на агрегате.

Вариант #3 – установка терморегуляторов

Если в доме установлен роутер и подключен интернет, есть возможность управлять даже старой моделью котла без электронной начинки и автоматики.

Для этого нужно купить терморегуляторы универсального типа и создать сеть, объединяющую все отопительное оборудование. Управлять системой можно посредством интернет-соединения

Главным элементом системы является электронный контроллер и WI-FI-передатчик «в одном лице». Он программируется, после чего наступает возможность управления отопительными функциями в различных зонах. Количество таких зон зависит только от возможностей домовладельца – электронные термостаты можно установить на каждый радиатор.

По особому каналу контроллер связан с узлом отключения котла. Если возникает необходимость, агрегат выключают, находясь на расстоянии в сотни километров или из соседней комнаты. Управление контроллером ведется не только по беспроводной связи, но и вручную, прямо на блоке.

Система терморегуляторов легко охватывает несколько зон, при этом на каждом участке можно установить до 6 термостатов.

Выводы и полезное видео по теме

О возможностях бюджетных GSM модулей:

Технические нюансы удаленного управления:

Практическое применение гаджета для регулировки работы газового котла:

Дистанционное управление удобно и повышает степень комфорта, но оно не защищено на 100 % от разрыва связи. Всегда нужно иметь страховку на случай отключения интернет-соединения или электроэнергии.

Продвинутые теплотехники предлагают внедрять только проверенные системы удаленного управления, пользоваться лицензионным оборудованием, продумывать способы резервного питания и дублировать каналы связи с газовым котлом.

В расположенном под текстом блоке вы можете поделиться собственным опытом в освоении и использовании прогрессивных схем управления домашними коммуникациями. Оставляйте комментарии, задавайте вопросы, размещайте фото по теме статьи. Не исключено, что ваши рекомендации пригодятся посетителям сайта.

Что дает возможность управления котлом отопления?

Регулировка температуры отопления на панели котла

Термостаты комнатные

Дистанционное управление котлом через интернет и GSM

Управление котлом по интерфейсу OpenTherm

Погодозависимое управление

Контроллеры управления котлом

Системы Умный дом

Для обеспечения комфортного проживания и экономии расходов на отопление, были разработаны различные устройства и системы для автоматического управления котлом отопления, наиболее популярные из которых и будут рассмотрены в этой статье. В качестве предисловия приведем конкретный случай, произошедший совсем недавно. Находясь в гостях в небольшом загородном доме в большой компании друзей, наш сотрудник обратил внимание на то, что в столовой, в которой все расположились, постепенно становилось слишком жарко. Открывать окна, естественно, было нежелательно из-за опасности простудить гостей. Хозяин коттеджа регулярно бегал в пристройку и производил управление котлом отопления вручную, понижая, как он выразился, «температуру воды отопления». На вопрос почему он не установит в доме термостат комнатный для котла отопления или термоголовки для радиаторов, товарищ развёл руками и сообщил, что он понятия не имеет об этих устройствах и зачем они нужны. Но и это еще не всё. Среди ночи хозяина пришлось будить и просить его «добавить жару»: гости просто мерзли из-за того, что ночная температура опустилась ниже -20 градусов, а котел был приглушен и не выдавал необходимую для этих условий мощность. Вся эта «суета» вокруг котла и послужила поводом для написания этой статьи. В ней будет описана только автоматика управления котлом, о комнатных термостатах,  термоголовках для радиаторов  и  автоматике для системы отопления и тёплого пола Вы можете узнать, пройдя по соответствующим ссылкам.

Не понимаете как это работает? Боитесь ошибиться в выборе оборудования?

Вы всегда можете проконсультироваться в компании «Термогород» Москва по автоматике управления котлом, радиаторным отоплением или теплыми полами, а также приобрести данную продукцию или заказать ее монтаж! Звоните +7 (495) 727-85-30 или обращайтесь через форму Обратная связь и наши специалисты проконсультируют Вас совершенно бесплатно!

• Управление температурой в помещении непосредственно через пульт управления котлом, т.е. непосредственно с панели терморегулятора. При этом Пользователю нет необходимости постоянно подходить к теплогенератору, т.к. пульт управления можно смонтировать в удобном и доступном месте.
• Поддержание комфортных температурных условий, не зависящих от внешних тепловых факторов (падение наружной температуры, нагрев дома солнцем, присутствие большого количества людей). В помещении будет автоматически поддерживаться температура, заданная пользователем
• Экономию энергоресурсов, топлива и увеличение срока службы работы отопительных приборов за счет уменьшения времени работы теплогенератора
• Возможность автоматизации системы отопления и объединения ее в единую систему (контроллеры и умный дом)
• Контроль работы отопительного оборудования удаленно, возможность дистанционно управлять различными ее элементами, оперативное реагирование на внештатные ситуации (поломка, отключение света и т.д.)

В статье мы не будем подробно описывать принципы регулирования и виды комнатных терморегуляторов, а отметим лишь наиболее важные моменты.

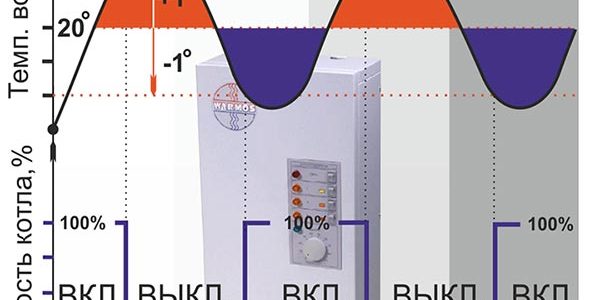

При установке и подключении к котлу комнатного термостата режим работы системы отопления будет зависеть от температуры воздуха в помещении где он установлен.Терморегулятор для котла отопления — это пульт управления котлом, на котором пользователь выставляет необходимую ему температуру воздуха в помещении (именно температуру воздуха, а не теплоносителя). Если температура воздуха становится выше заданной — термостат отключает котел, если ниже – включает его. Так как помещение остывает гораздо дольше, чем теплоноситель, то частота включения котла уменьшается, а значит его ресурс увеличивается. Соответственно уменьшается и расход топлива.Преимущества использования терморегулятора для котла отопления:

Экономия топлива (газ, дизель) от 15% до 30%. Разброс цифр связан с различными внешними условиями, такими как: степени утепленности дома, наружной температуры воздуха в отопительный период, количества дней нахождения в доме его жильцов и т.п.

• Управление электрическим котлом при помощи термостата позволяет существенно сократить затраты на отопление дома, так как электричество самый дорогой вид «топлива».
• Уменьшается время работы циркуляционного насоса, что позволяет экономить и на потребляемой им электроэнергии.
• Температурный комфорт в помещении.
• Возможность настройки недельных циклов у программируемых терморегуляторов.
• Возможность управления котлом через интернет или GSM, оповещение о сбоях в работе системы отопления.

Управлять теплогенератором можно и не находясь рядом с ним. Для этого используются термостаты, управляемые через сеть интернет или GSM-мобильную связь. Wi-Fi термостат, управляемый только через сеть интернет, требует, естественно, наличия Wi-Fi сети в доме.Ниже на фото представлены некоторые модели популярных термостатов для дистанционного управления котлом отопления

Терморегулятор, управляемый через GSM-связь, применяется для управления котлом отопления при отсутствии в загородном доме сети Wi-Fi или вообще при отсутствии в нем интернета. Для его работы необходима SIM-карта любого оператора (Мегафон, Билайн и т.д) и GSM телефон, желательно с оплаченным доступом к мобильному интернету. Нет мобильного интернета? Не беда, GSM термостат может также управляться посредством отправки на номер СИМ-карты, установленной в нем, специальных CМС-сообщений с заранее установленных доверенных телефонных номеров или с других номеров, но с дополнительным указанием пароля. Есть и еще одна возможность управления котлом при помощи GSM термостата — управление с телефона при дозвоне на голосовое меню sim-карты терморегулятора.

При установке термостата для управления котлом отопления пользователь должен внимательно подойти к вопросу о месте его установки. Пульт управления газовым котлом (или любым другим) должен устанавливаться в удобном для эксплуатации месте (желательно в труднодоступном для детей), где на него не будут оказывать влияния другие тепловые приборы или, например, прямые солнечные лучи (инсоляция).

Хотите купить управление для котла?

Специалисты компании «Термогород» Москва проконсультируют, помогут выбрать и установить термостат для котла отопления по Вашему запросу! В номенклатурной линейке представлены все виду терморегуляторов, включая термостаты, управляемые через интернет и GSM-связь! Звоните +7 (495) 727-85-30 или обращайтесь через форму Обратная связь и наши специалисты проконсультируют Вас совершенно бесплатно!

Системы «умный дом» с возможностью управления котлом и системой отопления в целом являются вершиной инженерной мысли в плане автоматизации работы теплового оборудования. Так как для описания работы хотя бы одной из них потребуется отдельная статья, здесь проясним пользователям только преимущества эксплуатации такой системы и разберем одну из них.Системы «умный дом» позволяют:— Управлять работой системы отопления в каждой комнате, а иногда и ее частью. Другими словами позволяют обеспечить многозональное управление отоплением, мало того, еще и с объединением потребителей тепла в отдельные группы с независимым режимом управления.- Обеспечить максимальную комфортность (можно корректировать работу даже отдельного радиатора).- Удаленно управлять температурой воздуха и теплых полов в отдельно взятом помещении с единого пульта, телефона или компьютера.- Максимально сэкономить и рационально распределять тепловые ресурсы.- Интегрировать отопительную систему с системами кондиционирования, увлажнения и вентиляции.- Возможность дополнительно управлять освещением, сигнализацией, открытием дверей и ворот, портьерами и т.п.- Избежать прокладки управляющих кабелей через весь дом, а также уменьшить стоимость монтажа, благодаря максимальному использованию беспроводных датчиков.- Не портить вид жилища — дизайнерские и цветовые решения элементов системы элегантно вписываются в обстановку помещений.

Компания Термогород Москва одна из первых представила на рынке многозональную систему управления «умный дом» Salus IT600 Smart Home

Отличительной особенностью данных термостатов является возможность подключения к котлам, поддерживающих протокол обмена данными OpenTherm. OpenTherm представляет собой современную технологию управления с простой процедурой установки и высокой функциональностью, которая состоит из протокола обмена данными и специальных технических нормативов. Opentherm устройства могут быть идентифицированы по специальному логотипу ОпенТерм (рис. справа). Присутствие логотипа гарантирует минимальный уровень взаимодействия между отопительным котлом и комнатным термостатом, степень взаимодействия зависит от конкретной модели и версии протокола. Термостаты с функцией OpenTherm совместимы только с моделями котлов, поддерживающими этот протокол, поэтому пользователь обязательно должен уточнять данную информацию при покупке или в паспорте котла.

Как работают терморегуляторы OpenTherm?Обычные терморегуляторы работают в релейном режиме, то есть просто включает или выключает котел. При включении горелка котла начинает работать на полной мощности, что приводит к определенному перерасходу тепла, так как для нагрева воздуха в помещении возможно такое его количество и не нужно. При выключении котла из-за инерции системы отопления трубы и радиаторы продолжают отдавать лишнее тепло, из-за чего температура в помещении на некоторое время станет выше заданной на термостате, хотя котел уже выключен. В обоих случаях происходит перерасход тепловой энергии, что уменьшает экономию от использования автоматики управления котлом.

Управление котлом без функции OpenTherm

При работе котла с интерфейсом OpenTherm терморегулятор не включает или выключает котел, а постоянно модулирует (изменяет) мощность горения горелки в зависимости от потребности в тепле. Термостат измеряет окружающую температуру воздуха и в случае ее снижения увеличивает мощность горения, а в случае увеличения — снижает. При этом котел отдает столько тепла, сколько необходимо в данный момент системе, что дает дополнительную экономию и комфорт пользователю.

Управление котлом с функцией OpenTherm

Термостат в зоне гистерезиса постоянно вычисляет, насколько фактическая температура отклонилась от заданной, и чем больше эта разница, тем большую мощность горелки он командует развить котлу. При выходе за пределы гистерезиса он полностью выключает или включает горелку, а в пределах его он будет плавно управлять мощностью горелки. То есть процесс чередования периодов недогрева и перегрева будет «затухающим», все время автоматически стремясь к равновесному состоянию, когда котел в любой момент времени отдает в систему отопления ровно столько тепла, сколько требуется для компенсации текущих теплопотерь помещения. Таким образом температура помещения остается на постоянном заданном уровне. Для котла в частности и для КПД отопительной установки в целом это значительно лучше, ведь непрерывно работать на пониженной мощности намного выгодней. В результате по сравнению с котлами без интерфейса OpenTherm за отопительный сезон можно сэкономить до 30% топлива! Для справки: Гистерезис (зона нечувствительности) — диапазон, откладываемый в большую и меньшую стороны от заданного значения температуры, в котором термостат никак не реагирует на изменение фактической температуры. Например: температура воздуха в помещении задана в 20°С. При гистерезисе ±1 °С это означает, что термостат будет управлять котлом отопления только тогда, когда измеренная им температура упадет ниже 19°С или же поднимется выше 21°С. Если же измеренное значение температуры будет находиться в диапазоне 19°С — 21°С, то термостат не будет на это реагировать и, соответственно, не будет отдавать команды котлу.

Вообще работа отопительной системы зависит от многих факторов, и, в частности, от качества теплоизоляции конкретного здания. К системе применяются общие теплофизические законы, позволяющие рассчитать зависимость между уличной температурой и температурой теплоносителя. Но есть один неизвестный параметр, зависящий от конкретного помещения. Его выбирают экспериментально так, чтобы при определенной уличной температуре получилась ожидаемая температура теплоносителя. Раз есть неизвестный параметр, то и описать эту зависимость можно не одним графиком а целым семейством кривых. Основа алгоритма погодозависимой автоматики — это использование определенных заранее вычисленных кривых, которые связывают температуру вне дома и температуру теплоносителя. Выбор делается эмпирически, другими словами просто подбирается экспериментально. Так как дом — это объект с  большой тепловой инерцией, то и результат выбора может быть ясен примерно через сутки. Если выясняется, что дом недогрет, то выбирается более крутая кривая отопления и наоборот.Например, рассмотрим ситуацию, когда пользователем выбран режим в помещении +21˚С при -15˚С «на улице» (вообще-то, рабочие параметры системы должны соответствовать расчётному самому холодному дню года). При таких условиях настройка котла, к примеру, будет выполняться так, чтобы температура теплоносителя в системе была на уровне +60˚С, а значит, необходимо выбрать такой график, в котором кривая будет проходить при указанных условиях через точку А (кривая 1.0).Возможна ситуация, когда настройка системы отопления будет такой, что при тех же -15˚С на улице понадобится температура теплоносителя на уровне +75˚С (например, дом плохо утеплён или в помещениях смонтировано недостаточное количество радиаторов). В этом случае кривая будет иметь более «крутой» характер, проходя через точку B (кривая 1.5). Ещё одной фиксированной точкой для всех кривых является температура в помещении +20˚С при +20˚С на улице. Принято считать, что при таких параметрах в отоплении помещения уже нет необходимости. Во все остальные дни погодозависимая автоматика будет выставлять температуру теплоносителя в соответствии с текущими потребностями по выбранной кривой.

Если же использовать только комнатный температурный датчик, то повысится инерционность системы терморегулирования, а точность регулировки снизится. Он просто не сможет «увидеть» изменение уличной температуры и температура в помещении будет изменяться с запозданием, поскольку автоматика начнет действовать лишь тогда, когда температура в доме, например, понизится, а это произойдет гораздо позже реального похолодания на улице. Погодозависимая автоматика в этом отношении намного более гибка и не потребует от пользователей постоянного внимания к себе. Наличие сразу двух датчиков, и комнатного и уличного, позволяет более точно отслеживать и оперативно корректировать температуру в помещениях.

На практике алгоритм ПЗА работает еще сложнее, так как одной зависимости температуры теплоносителя от уличной температуры бывает недостаточно. Например, помещение может нагреться солнцем (инсоляция) или, наоборот, охладиться из-за открытого окна. Наличие большого количества людей также повысит температуру в нем. Поэтому на практике выбирается такая кривая ПЗА, чтобы ее точно хватило на нагрев помещения, то есть с запасом. Далее, когда температура воздуха в доме становится близкой к заданной, то вступает в работу обычный алгоритм поддержания комнатной температуры. При этом вычисленная по кривой температура теплоносителя становится максимальным значением (верхним порогом). Работа по поддержанию комнатной температуры сводится к включению и выключению котла, но с учетом, что максимальная температура теплоносителя не превышает вычисленную по данным ПЗА.

Настройка параметров погодозависимой автоматики (температурный график или кривая) проводится монтажником на панели котла или контроллера, а уличный датчик устанавливается снаружи дома или коттеджа в местах, не подверженных попаданию солнечных лучей (инсоляция) и воздействию других тепловых приборов. Часто производители котельного оборудования предлагают для организации погодозависимой автоматики на свои котлы датчики собственного производства.



Экономия расходов на отопление до 20%!

Если Вы не знаете, какой программатор Вам необходим — это не проблема! Поставьте задачу, опишите Вашу систему отопления – и наши специалисты помогут подобрать, а также смонтировать погодозависимую автоматику или контроллеры управления отоплением.

Одним из набирающих популярность на российском рынке является погодозависимый контроллер Salus WT100

Кратко о его возможностях WT100:Управляет одним отопительным контуром (или контуром теплого пола).Управляет работой котла и сетевого насоса.Работает в погодозависимом режиме.Поддерживает постоянную температуру горячего водоснабжения.Защита температуры на обратке.Оснащен программируемым таймером.Идеально подходит для автоматизации и контроля работы отопления или системы теплых полов небольшого дома.

Следующий контроллер с не менее широким спектром функциональных возможностей — Kromschroder E8.0634

Возможности контроллера E8.0634:Управляет работой 2-х различных отопительных контуров.Управляет работой 1-го или 2-х котлов в каскаде, а также сетевого насоса.Может работать в погодозависимом режиме.Поддерживает температуру горячего водоснабжения.Управляет работой бойлера.Дополнительный выход с управлением по времени.Защита от замерзания.

Примеры и фотографии выполненных работ

Итак, подвелем итоги. Покупая и эксплуатируя котельное оборудование, пользователь должен знать, что технологии 21 века могут существенно облегчить ему жизнь, привнести в нее комфорт и сэкономить немалые деньги на, казалось бы, такой простой вещи, как управление котлом отопления. Сегмент автоматизации отопления не стоит на месте и радует нас все новыми и новыми инновационными и технологическими решениями. Читайте, ищите, узнавайте, пишите нам и спрашивайте –  любопытство и пытливость в итоге вернутся комфортом и звонкой монетой 🙂Удачных Вам покупок!

Используемые источники:

• https://www.tproekt.com/upravlenie-gazovym-kotlom-po-gsm/
• https://sovet-ingenera.com/otoplenie/kotly/upravlenie-gazovym-kotlom-cherez-smartfon.html
• https://termogorod.ru/stati/upravlenie-kotlom-otopleniya
