Устройство коаксиального дымохода и нормативы на его установку

Применяя газовый котел в виде основного источника отопления и нагревания воды в частном доме нужно обязательно выполнять условия эксплуатации оборудования. Немаловажное условие при работе агрегата – вытяжка для котла, которая всегда требуется, несмотря на вид отопительного прибора.

Требования к вентилированию газовой котельной

Котлы небольшой производительности (до 60 кВт) располагаются на кухне при условии, когда она отвечает определенным требованиям:

• размеры помещения не менее 7,5 м³ при установке одного отопительного прибора, и не менее 13.5 при установке двух;
• потолок не менее 2 м при установке одного отопительного прибора, и не менее 2.5 при установке двух;
• площадь стекол в окнах не менее 3 см² на 1 м³ помещения;
• обязательное наличие в окнах рам и форточек;
• расстояние между отопительным прибором и стеновой конструкцией не менее 100 мм;
• стена покрыта огнестойким материалом;
• поступление свежего воздуха естественным путем (через нижние зазоры в дверях или специальные отверстия в стене).

Для более производительных котлов свыше 30 кВт нужно отдельное помещение с площадью более 15 м².

Требования к вентиляции твердотопливного котла и помещения

Основные условия к проведению вентиляции в котельной в частном доме – это соответствие определенной площади и объема. Это вызвано необходимой частотой воздухообмена за единицу времени, противопожарной безопасностью и регулярными осмотрами оборудования. Следовательно, для нормальной вентиляции котельной расстояние котла от стен и свободный доступ к нему должен быть обеспечен в зависимости от производительности агрегата:

1. Для котла производительностью до 30 кВт не менее 3,5 м².
2. Для теплового устройства от 30 до 60 кВт – 5 м².
3. Если у агрегата мощность больше 60 кВт, то площадь котельной – свыше 6м².

Кроме того, высота до потолка должна быть 2,2 м.

Дымоотвод отопительного прибора в частном доме

Дымоходы и их монтаж нуждаются в специализированном подходе и соблюдении определенных требований. Стенки дымоотвода обычно изготавливаются устойчивыми к перепадам температуры, к коррозии и воздействию химических соединений.

Вытяжка для котлов в частном доме должна отвечать строительным нормативам:

1. СНиП 41-01-2003 «Вентиляция и отопление жилых помещений».
2. СНиП 42-01-2002, 42-101-2003 «Рекомендации и требования к газораспределительным комплексам»

Таким образом, поддерживаясь этих законодательных актов, нужно соблюдать, чтобы дымоудаление соответствовало необходимому воздухообмену и ППБ. А для этого нужно вычислить высоту и сечение дымоотвода и воздуховода. При установке обходимо соблюдать следующие условия:

• труба должна быть выставлена строго вертикально;
• возвышаться над коньком крыши не более 0,5 м;
• общая высота венканала – не более 5 м;
• стыки в канале изолируются термостойким герметиком.

При соблюдении выше перечисленных требований, вентиляционную трубу для отопительного прибора можно смонтировать своими руками.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

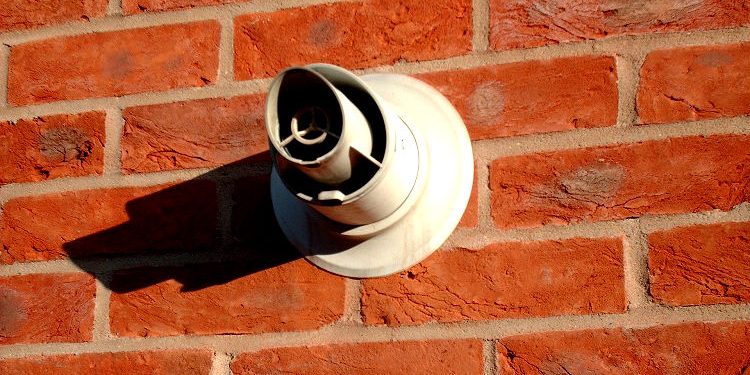

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
3. Экологичность системы.
4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

1. Размещение в специально выложенном колодце из кирпича;
2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Керамическая вытяжка

Следует дать оценку, что керамический канал – идеальное решение для всех видов котлов в частном доме. Этот материал устойчив к высоким температурам. А также нейтрально относится к ядовитым химическим соединениям, которые могут образовываться при сгорании разного топлива. Каналы керамической вытяжки в основном располагаются вертикально из модулей с одной или двумя выемками.

В последнем варианте второй канал применяется для вентилирования котельной или для поступления воздуха к горелке котла. Обычно такие сэндвичи утепляют минеральной ватой, чтобы защитить их от охлаждения и возникновения конденсата. К тому же в утепленной трубе увеличивается естественная тяга. При устройстве такой керамической вытяжки должен остаться зазор для свободного прохождения воздуха между утеплителем и поверхностью колодца.

На рынке стройматериалов можно встретить комплекты керамических вытяжек в металлическом кожухе. Такая модель не нуждается в устройстве вентиляционных зазоров и монтируется на отопительный прибор как внутри, так и снаружи дома. Они могут эксплуатироваться с температурой выходящих газов до 450 градусов.

В то же время керамика хорошо впитывает влагу, поэтому у них обычно предусматривается лоток для сбора конденсирующейся влаги. А сам канал обеспечивается свободным доступом для обдува воздухом. Благодаря сглаженной поверхности в трубе, в ней обеспечена устойчивость против загрязнения и удобное очищение при обслуживании.

Для работы котлов на твердом топливе в частном доме применяются трубы, выдерживающие температуру 650 градусов. Кроме того они должны быть нейтральными к сгоранию сажи и эксплуатироваться в сухом состоянии.

Расчет системы вентиляции

Вычисление вентиляции в помещении с газовым котлом рекомендуется делать, учитывая следующие параметры:

• объем котельной;
• скорость воздушной массы;
• кратность воздухообмена;
• количество членов семьи.

Учитывая данные параметры, рассчитывается нужное сечение вытяжки для газового котла, при этом диаметр приточного отверстия вычислять нет необходимости, поскольку эти размеры должны быть равны. Если же котельная уже существует, но диаметр вытяжного канала меньше расчетной, нужно дополнительно делать принудительную вентиляцию. Для расчета можно использовать разные способы, ниже приведены два из них.

Вычисление вентиляции по количеству воздухообмена:

L = N × S × Н, где:

L — мощность котла кВт/ч;

N — кратность обновления воздуха;

S — площадь котельной;

Н — высота до потолка в м.

Вычисление вентиляции по числу членов семьи:

L = N × Lн, где:

L — мощность котла кВт/ч;

N — число членов семьи в доме;

Lн — минимальная норма потребления воздуха на одного человека:

во время отдыха — 20 м³/ч;

при пассивной деятельности — 40 м³/ч;

при физических нагрузках — 60 м³/ч

Подбор и монтаж оборудования

Воздухообмен естественным путем в котельном помещении достигается за счет приточного и вытяжного каналов.

При монтаже приточного канала необходимо:

1. Подготовить кусок пластмассовой трубы, фильтрующую сетку и обратный клапан. Сечение трубы подбирается в зависимости от мощности котла. В случае, когда производительность менее 30 кВт, то хватит 150 мм. Чем больше мощность, тем больше сечение.
2. Для создания правильного процесса горения и соответствующей вытяжки в частном доме, подачу воздуха нужно создать как можно ближе к топке котла. Поэтому отверстие в стене нужно пробить напротив горелки, но не выше его рабочей зоны. В отверстие вставляется отрезок трубы, и щели заделываются монтажной пеной.
3. Снаружи патрубок закрывается сеткой для предохранения от насекомых и мелких животных. Внутри трубы нужно установить обратный клапан для защиты от обратной тяги на улицу.
4. Трубы для вытяжки в котельном помещении при естественном вентилировании устанавливаются только вертикально, при этом высота их не должна быть меньше 3,5 м.

Сейчас многие пользователи не задаются вопросом перед выбором той или иной приточной вентиляции, так как оптимальным решением будет установка комбинированной системы воздухообмена.

Выбор дымоотвода для котла – задача непростая, но вполне выполнимая. Любой потребитель желает, как можно дольше пользоваться системой отопления без ремонта. Таким требованиям соответствует приточно-вытяжной метод вывода продуктов горения. Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок службы оборудования.

</p>Содержание

Что такое коаксиальный дымоход для газового котла

Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

</p>

Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

Конструкции различают по видам:

1. Наружное и внутреннее расположение дымохода.


2. Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха.


3. Коллективные и индивидуальные системы дымоотвода.


4. Горизонтальное и вертикальное размещение.


Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной.

Преимущества системы:

• быстрый монтаж;
• подходит для любого типа отопительного устройства;
• хорошие показатели тяги при соблюдении всех правил установки;
• возможность использования в многоэтажных домах;

Недостатки:

• при монтаже требуется дополнительное согласование с Санэпиднадзором; Внимание! При работе двухканальной системы выделяется токсичный конденсат, требующий правильной утилизации. Изоляция трубы предотвратит его образование.
• неправильный монтаж может привести к обледенению оголовка и снижению тяги.


Устройство коаксиального дымохода для газового котла

Вся конструкция состоит из:

• основного корпуса – прямых труб;
• декоративных накладок;
• тройников;
• уплотнителей;
• арматуры, переходников, комплектующих, хомутов и кронштейнов;
• смотровых окон;
• устройства для удаления конденсата.

</p>

Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

Размеры коаксиального дымохода для газового котла

Согласно нормам безопасности, регламентируемым в СП 60.13330, важно соблюдать следующие правила:

• наибольшая длина от 3 до 5 м;
• поворотные углы разрешено использовать не более 2 раз;
• при размещении в кирпичной стене выполняют зазор 1 см;
• щель закрывают безопасной накладкой;
• канал дымоотвода в деревянном доме расширяют на 5 см от ширины дымоотвода и заделывают базальтовым утеплителем или огнестойкой монтажной пеной;
• для прочистки устанавливают тройник с конденсатосборником;


• наименьшее расстояние выхода не ниже 2 м от грунта.

Специалисты рекомендуют устанавливать систему дымохода строго в соответствии с инструкцией, поставляемой в комплекте с трубой.

Наклон коаксиальной трубы газового котла

По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

Внимание! При наклоне трубы наружу в зимнее время возникает обледенение оголовка, что ведет к снижению тяги эффективности работы котла.

Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

Правила установки коаксиального дымохода для газового котла

Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

СНиП регламентирует:

1. При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
2. Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
3. Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
4. Обязательна установка сужающей диафрагмы.
5. От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
6. В качестве утеплителя рекомендуют использовать базальтовую плиту.
7. Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
8. При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
9. Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
10. Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной. При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.

Схема коаксиального дымохода для газового котла

На фото представлены чертежи коаксиального дымохода для газового котла:

</p>

Варианты установки коаксиального дымохода для газового котла

Выделяют горизонтальный и вертикальный методы монтажа оборудования. Выбор зависит от помещения котельной. Одно из важных условий: на стене монтажа не должно находиться никаких посторонний предметов.

</p>

Горизонтальный монтаж коаксиальной трубы газового котла

Перед монтажом выясняют:

• наличие построек и насаждений вблизи с установкой;
• наличие дверных и оконных проемов у соседей;
• близость окон и дверей в здании;
• расстояние от патрубка до отверстия;
• количество поворотных элементов;
• необходимость нарастить трубу.

Собрав все указанные данные, показания сверяют с правилами СНиП. Если все требования выполнимы, то переходят к непосредственному монтажу коаксиального дымоотвода. Если выполнить требования невозможно, то выбирают вертикальный способ установки системы дымоотвода.

Угол наклона специалисты советуют выполнять, следуя рекомендациям производителя газового котла. Для двухконтурного типа рекомендуют уклон делать в сторону котла, для классического устройства его выполняют в сторону земли. Если производят наклон трубы наружу, то специалисты советуют утеплить канал.

Вертикальный монтаж коаксиального дымохода для газового котла

В случаях, когда горизонтальным способом невозможно возвести отопительную конструкцию, применяют вертикальную установку коаксиального дымохода для газового котла. Когда возникает необходимость постройки шахты через кровельную конструкцию, следует помнить о вопросах пожарной безопасности и применять в монтаже изолирующие патрубки и защитные кожухи. В качестве изоляционного материала применяют огнестойкие изолирующие элементы.

Внимание! Специалисты рекомендуют оставлять воздушный зазор между участком кровельного перекрытия и трубой. Однако место выхода тщательно заделать и накрыть плотным кожухом.

</p>

Монтаж производят одним из 2 способов: внешним или внутренним. Специалисты рекомендуют производить теплоизоляцию любым из выбранных методов.

Как собрать коаксиальную трубу для газового котла

Сборку системы выполняют в следующем порядке:

• основу соединяют с выводом из котла;
• фиксируют нижнюю часть трубы при помощи хомута;
• крепят элементы;
• стыки обрабатывают герметиком;
• проверяют работоспособность конструкции и производят первый запуск.

</p>

Согласно правилам, на отрезок трубы в 3 м устанавливают 3 фитинга или 2 колена. Все места стыков плотно и тщательно прижимают друг к другу. Чем меньше мест соединений, тем надежнее система.

Как правильно установить коаксиальный дымоход газового котла

Каждый производитель коаксиального дымохода для газового котла снабжает комплект инструкцией по эксплуатации для потребителя. Ошибки, совершаемые при монтаже, могут привести к поломке оборудования. Монтажные работы производят в последовательности:

1. Устанавливают котел, вымеряют центр дымохода, просверливают отверстие в стене, при необходимости заполняют пространство базальтовой плитой или огнестойкой монтажной пеной.
2. Собирают коаксиальную систему.
3. Наружу выводят трубу и проверяют угол наклона.

</p>

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Заключение

Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок действия отопительного оборудования. Удобное в монтаже устройство способно упростить проживание в частном доме.

При строительстве любого дома никогда нельзя забывать про обустройство вентиляции. Понятно, что при новом строительстве продумать как и из чего будут сделаны вентиляционные каналы можно и нужно еще при проектировании дома. А что делать, если необходимо что-то сделать в уже построенном здании. Например, к дому подвели газ. Теперь необходимо сделать пристройку-котельную, в которой, в обязательном порядке, должна быть оборудована вытяжка с естественной тягой.

Самым простым вариантом является покупка готовых коаксиальных вентиляционных труб. Однако, этот вариант, пожалуй, самый дорогой. Далеко не каждый сможет себе это позволить. Есть бюджетный вариант – провести обычную трубу, обмотать ее теплоизоляцией, снаружи гидроизоляцией (чтобы теплоизолирующий слой не намок) и закрепить все это проволокой. Только помимо низкого качества получившегося теплоизоляционного слоя, получим торчащую над крышей неопрятную трубу, которая испортит облик любого дома.

Но есть вариант бюджетной, аккуратной, легкой в изготовлении вентиляционной системы, сделанной из стандартных канализационных труб диаметром 110 мм и 50 мм.

В начале пару слов о необходимости качественной теплоизоляции вентиляционных каналов. Теплый, насыщенный водяными парами воздух, движется по вентиляции. Если не утеплить стенки, то соприкасаясь с холодными поверхностями неизбежно будет конденсироваться влага, которая, не имея возможности куда-либо деться, будет скапливаться в вентиляции, и, однажды, просто начнет вытекать из вентиляционного отверстия в стене. Чтобы этого не происходило, необходимо тщательно изолировать внутренний вентканал от холода. Для этого и существуют коаксиальные утепленные трубы, вариант изготовления которых из канализационных труб здесь и описан.

Что нам понадобится:

1. Прямые участки – пары труб 110 мм и 50 мм (трубы бывают длиной 15 см., 25 см., 50 см., 75см., 1м., 1,5 м., 2 м. и 3 м.), углы – уголок 110 мм и два угла на 45 градусов диаметром 50 мм.;
   •
   •
   •
   •
2. Рулонный утеплитель типа урса;
3. Стандартный крепеж к стене для 110 мм. канализационных труб (пластиковый или металлический);
4. Зонтик на 110 мм. трубу (устанавливается сверху, чтобы не попадала вода).
5. Небольшой кусок водонепропускающего материала толщиной 30 – 50 мм (например пенопласт);
6. Любой герметРРє;
7. Скотч.

Этапы работы

1. Раскладываем урсу и обрезаем по размеру.

2. Обматываем 50 мм трубу и закрепляем скотчем. Обматывать нужно, не сильно затягивая скотч, иначе в этих местах сильно сплюснутый слой урсы не будет обладать необходимыми теплоизолирующими свойствами. Однако слишком слабая намотка не даст вам выполнить следующую операцию.

3. Получившеюся конструкцию аккуратно вставляем внутрь 110 мм. трубы. Не стоит брать трубы длинной больше 2 м. Дело в том, что слой урсы будет немного сгруживаться. Если труба не более 1 м, то вы этого практически не заметите, если 1,5 м. или 2 м., то придется вручную немного дозаполнить пустое пространство, если труба 3 м., то сделать это будет уже проблематично. Получаем вот такого вида «трубу в трубе»:

Уголок придется собирать вручную, поэтому не забывайте про перчатки.

4. Со стороны выхода из комнаты, чтобы в межтрубное пространство, заполненное урсой, не попадал влажный воздух, необходимо сделать заглушку из водонепроницаемого материала, например экструзионного пенопласта и промазать герметиком.

Аналогично необходимо сделать выходной узел. Для этого снимем защитный зонтик, чтобы получить доступ к внутренней части. Если под зонтик попадет вода, например во время дождя, чтобы она не попала во внутреннюю трубу необходимо эту трубу немного выпустить вверх (берем 50 трубу длиннее чем наружная 110 и отпиливаем сколько необходимо). Очень тщательно промазываем все герметиком и просверливаем дренажные отверстия, чтобы, если вода все-таки попадет, могла вытекать не скапливаясь.

5. Некоторые элементы итоговой конструкции можно смонтировать внутри помещения. Самое главное, чтобы то, что у вас получилось было транспортабельно, и вам был бы по силам дальнейший монтаж собранных модулей. При соединении различных элементов обратите внимание, что внутренняя труба способна немного двигаться. Выдвиньте ее немного, потом вставьте во внутреннюю трубу соединяемого узла, а затем уже соединяйте наружные трубы. Так буде проще, при этом внутренняя встанет на место.

6. Дальнейший монтаж производится по месту. К стенам получающаяся конструкция крепится стандартным крепежом для 110 трубы. В итоге у вас получится что-то вроде этого:

Ртак, что получилось: легко изготавливаемая, легко монтируемая, хорошо утепленная, РЅРµ боящаяся РІРѕРґС‹ Рё прилично выглядящая вентиляционная система, монтируемая Р·Р° РѕРґРёРЅ день. Кстати, бюджет вентиляции, показанной РЅР° последнем фото, составляет РїРѕСЂСЏРґРєР° 3500 СЂСѓР±. Данная вентиляция благополучно прошла испытания Рё разрешена для эксплуатации органами госпожнадзора.

Тепло в доме – главная составляющая уюта и комфорта. Существует множество способов обогрева жилья. И если для многоквартирных зданий это  централизованное отопление, то владельцы собственных домов предпочитают устанавливать разнообразные котлы. Отопительные приборы, работающие с огнем, не могут обойтись без отводящего дым устройства. На смену традиционным трубам приходит новое, более совершенное оборудование. Все большее число домовладельцев решается на монтаж коаксиального дымохода, более практичного и эффективного устройства для отвода дыма.

Содержание

Чем уникальна коаксиальная конструкция?

Понятие «коаксиальный» предполагает наличие двух предметов, вставленных один в другой. Таким образом, коаксиальный дымоход – это двухконтурная конструкция из труб различного диаметра, расположенных одна внутри другой. Внутри устройства находятся перемычки, препятствующие соприкосновению деталей. Устанавливается оборудование в теплогенераторах, оснащенных закрытыми камерами сгорания. К таким относятся, например, газовые котлы.

Коаксиальный дымоход устроен таким образом, что внутренняя труба предназначена для отвода продуктов горения в атмосферу. Имеющая больший диаметр наружная используется для подачи свежего воздуха для обеспечения горения

Благодаря особому устройству стандартного коаксиального дымохода он выполняет сразу две функции: создает бесперебойное поступление воздуха, необходимого для обеспечения процесса горения, и отводит наружу продукты сгорания. Длина устройства чаще всего не превышает двух метров. В основном оно предназначено для горизонтального расположения и выводится на улицу сквозь стену. Реже можно встретить конструкцию, выведенную сквозь потолочное перекрытие и кровлю.

Особая конструкция коаксиального дымохода позволяет ему функционировать по совершенно отличному от обычного устройства принципу. Кислород, необходимый для горения, поступает в котел снаружи. Таким образом нет необходимости обеспечивать постоянный приток свежего воздуха в помещение путем проветривания, что неизбежно для традиционных дымоотводящих каналов.  Кроме того успешно решается еще ряд проблем, типичных для стандартных дымоходов:

• Сокращение тепловых потерь за счет нагрева поступающего снаружи воздуха от внутренней отводящей горячий дым трубы, что в результате дает более высокий КПД системы.
• Снижение риска возгорания на участках соприкосновения легковоспламеняющихся поверхностей и дымоотводящего канала, поскольку внутренняя труба, отдавая тепло внешней, охлаждается до безопасных температур.
• Высокий КПД системы позволяет производить полное сжигание топлива, таким образом несгоревшие частицы не выбрасываются в атмосферу и не загрязняют ее. Котел, оснащенный коаксиальным дымоходом, является экологичным.
• Процесс сгорания, включая поступление кислорода и отвод газов, проходит в закрытой камере. Это более безопасно для людей, поскольку опасные для них продукты сгорания не попадают в помещение. Поэтому обустройство дополнительной вентиляции не требуется.
• Экономия места за счет компактных размеров устройства.
• Широкий ассортимент дымоходов, предназначенных для различных по мощности систем.

Особенности монтажа такой системы дымоотвода

Различают два основных типа обустройства коаксиальных дымоходов: горизонтальный и вертикальный. Направление дымоотводящего канала определяется индивидуально для каждого котла. Нужно учитывать, что горизонтальные устройства устанавливают только в случае использования отопительного прибора с принудительной вентиляцией. При этом согласно СНиПам максимальная длина горизонтального участка коаксиального дымохода не должна превышать 3 м.  Однако некоторые производители устанавливают для своей продукции другие ограничения. Поэтому прежде, чем проектировать сооружение, следует внимательно ознакомиться с характеристиками устройства.

При грамотном проектировании и последующей установке стандартного коаксиального дымохода следует обязательно учитывать размерные параметры, которые указаны на схеме

Вертикальные применяются, если по ряду причин невозможно обустроить вывод канала для отвода дыма непосредственно через стену: близко расположенные окна, небольшая ширина улицы и т.п. Установка коаксиального дымохода может быть также выполнена наклонно. Начинаем монтаж системы с правильного подбора устройства.

По нормам установки внутреннего коаксиального дымохода диаметр выхода котла не должен быть больше, чем диаметр отводящего канала. Обязательно контролируем этот момент, сверяясь с паспортом дымохода, где указывается его диаметр. Подключение к котлу производится с помощью колена, тройника или трубы. При этом каждый последующий элемент крепится к предыдущему так, чтобы не создавалось препятствий для отвода продуктов сгорания.

Перечень необходимых для монтажа элементов зависит от того, располагается выходной патрубок сбоку или наверху. Во втором случае дымоход будет выводить проще. Для первого варианта используется горизонтальная сборка деталей устройства. Конструкция выводится в вертикальное положение с помощью кронштейнов различных модификаций. Для монтажа коаксиальных труб используется специальный переходной узел. При этом хомуты жестко закрепляют участок стыка с другими элементами. Применение самодельных переходников и удлинение с помощью подматывания ленты и нанесения герметика недопустимо, поскольку это очень ненадежный и небезопасный вариант.

Выводной патрубок может располагаться как сбоку так и сверху относительно отопительного прибора. В первом случае предполагается обязательное наличие горизонтального участка

При установке коаксиального дымохода следует помнить, что выходной патрубок должен находиться как минимум на 1,5 м выше отопительного прибора. Вывод трубы обустраивается под углом не менее 3°, так обеспечивается беспрепятственное стекание конденсата. Кроме того выход коаксиального дымохода лучше всего располагать на высоте не ниже 1-1,5 м над поверхностью, иначе возможно его засорение. Если монтируется сложная система, то ее общая длина должна быть порядка 3 метров.

Требования! В конструкции нежелательно одновременное присутствие более двух колен. От выводного патрубка до ближайших окон должно быть расстояние порядка 60 см, а до труб газоснабжения – минимум половина диаметра внешней трубы дымоотвода.

Фрагменты сооружения должны очень плотно прилегать и входить друг в друга на расстояние не меньше половины диаметра сечения канала. Для обвода дымохода вокруг препятствия используем специальные колена с разными углами наклона. Возможно применение сразу двух элементов.

Самый ответственный участок работы – крыша. Здесь требуется выполнить работы с обеспечением максимальной пожаробезопасности конструкции. Для этого используем особые изолирующие патрубки, крепим негорючую изоляцию и обязательно оставляем воздушную прослойку между перекрытием и трубой. Исходя из требований к установке коаксиальных дымоходов, во избежание возможных соприкосновений дымоотводящего канала с различными предметами применяются специальные защитные кожухи. Если дымоход выводим через крышу, то выход тщательно герметизируем и накрываем особым фартуком, который должен хорошо закрывать место стыка. Если через стену — любые негорючие материалы. Коаксиальный дымоход всегда холодный — это одна из его отличительных особенностей.

Иногда домовладельцы жалуются на обледенение дымохода при горизонтальном монтировании. В этом случае необходимо использовать специальную защиту:

Следует знать, что для каждого отопительного прибора должен быть смонтирован свой дымоотвод, «совмещение» недопустимо.

Коаксиальный дымоход должен быть обустроен индивидуально для каждого отопительного прибора. Однако, при грамотном проектировании, возможен вариант «каскадного» соединения

Коаксиальный дымоход — активная конструкция, улучшающая противопожарные и экологические характеристики нагревательных котлов, а так же повышающая эффективность их работы. Монтаж устройства можно выполнить самостоятельно, однако, если есть сомнения в собственных силах, лучше доверить эту очень ответственную работу профессионалам. Ведь, как показывает практика, работа по установке дымоходов требует навыков и соблюдения техники безопасности, а грамотная установка ревизий или контенсатоотводов без помощи специалистов практически невозможна.

Основные требования к вентиляции котельного оборудования

Одним из наиболее эффективных и экономичных способов реализации автономной системы обогрева частного дома является отопительный контур на базе газового котла. Его популярность основана на стабильности работы оборудования, низком расходе газа и полной автоматизации работы газовых агрегатов, не требующих от владельца постоянного внимания. К большинству моделей современных котлов можно не подходить неделями, достаточно только настроить оптимальный микроклимат в помещениях и регулировать его по мере наступления такой необходимости.

Единственное условие — обеспечение нормальных условий работы для котла, выполнение требований безопасности и эксплуатационных предписаний. Одним из основных условий стабильной работы оборудования является наличие качественной вентиляции.

Для чего нужна вентиляция газового котла

Существует два типа конструкции газовых котлов:

с открытой камерой сгорания (атмосферные)</li>с закрытой камерой сгорания (турбированные)

Турбированные котлы

Для процесса горения необходим постоянный приток свежего воздуха. Турбированные котлы (закрытые) производят забор воздуха снаружи с помощью вентилятора турбонаддува. Он подает воздух в камеру сгорания, которая не сообщается с внутренней атмосферой дома, и одновременно создает тягу, необходимую для стабильного вывода дымовых газов.

Для таких агрегатов условия вентиляции регламентируются только по общим правилам для газовых установок, режим работы полностью обеспечивается своими силами.

Атмосферные

Котлы-атмосферники осуществляют забор воздуха непосредственно из помещения, в котором установлены, а вывод дыма происходит с помощью естественной тяги печного типа. Она неустойчива, требует создания оптимальных условий в помещении. Необходимо обеспечить достаточный приток свежего воздуха, исключить возможность появления обратной тяги, устранить все сквозняки и прочие варианты воздействия на подачу воздуха. Вывод дыма производится в вертикальный общедомовой дымоход, к которому котел подключается при установке и первом запуске.

Естественная тяга постоянно испытывает значительные внешние воздействия, даже порыв ветра способен изменить ее направление и погасить пламя на горелке, поэтому режим вентиляции в помещении, где установлен котел, должен соответствовать всем нормативным требованиям.

Основные требования к оборудованию вентиляции в котельной

Отдельная котельная необходима для агрегатов мощностью свыше 30 кВт. Котлы меньшей мощности могут быть установлены в кухонном или ином помещении, если это удобно владельцу. Котельная, или иное помещение, где установлен и эксплуатируется газовый котел, должны соответствовать следующим требованиям:

</li>площадь не менее 15 м²</li>высота потолка – не менее 2,2 м</li>площадь оконного проема (остекления) не менее 3 см² на каждый кубометр помещения</li>есть возможность открыть окна для быстрого естественного проветривания</li>между котлом и стеной зазор не менее 10 см</li>отделка стен выполнена из негорючего материала</li>помещение отделено от остальных комнат дома дверью, имеющей зазор между полом и нижним краем не менее 2 см для достаточного притока свежего воздуха

Работа котла атмосферного типа схожа с эксплуатацией печи. В воздух постоянно поступает некоторое, пусть и очень малое, количество угарного газа и прочих продуктов сгорания. Это выдвигает специальные требования к вентиляции котельной, обеспечивающей качественный и стабильный воздухообмен.

Необходимо учесть, что требования к организации воздухообмена значительно устарели и не учитывают многих факторов. Например, зазор между дверью и полом, по замыслу разработчиков, должен обеспечивать необходимый приток. Однако, с появлением герметичных пластиковых окон и дверей, естественное поступление свежего воздуха сквозь неплотности ограждений практически прекратилось, поэтому теперь приходится обеспечивать полный цикл воздухообмена.

Основные виды вентиляции для работы котлов отопления

Существует три варианта организации воздухообмена в котельной:

</li>естественная вентиляция</li>искусственная вентиляция</li>комбинированная система

Как правило, используется комбинированная вентиляционная система, которая совмещает работу принудительного комплекса с естественным воздухообменом.

Естественная вентиляция

При использовании этого типа воздухообмена наблюдается заметная нестабильность поступления и вывода воздушных потоков. На режим естественной тяги влияет множество внешних факторов, поскольку весь процесс построен на разнице давлений снаружи и внутри помещения. Изменение погоды, направления ветра и прочие атмосферные явления немедленно отражаются на режиме воздухообмена. Кроме того, существует сильная зависимость от сквозняков — одна открытая дверь в соседнем помещении способна изменить направление потока.

Принудительная вентиляция

При этом способе используются механические средства подачи и вывода воздуха — вентиляторы. Режим воздухообмена стабильный, от внешних факторов не зависит. Возможно регулирование и настройка параметров воздушных потоков, увеличение/уменьшение притока или вытяжки. Единственный недостаток этого способа — необходимость использования энергозависимого оборудования, требующего обслуживания и периодического ремонта.

Как подобрать материал для вытяжки

Вытяжной канал обеспечивает отвод отработанного воздуха, содержащего вредные вещества:

</li>копоть</li>угарный газ</li>дым

Количество этих компонентов невелико, но и оно способно оказывать вредное воздействие на самочувствие людей или влиять на работу котла. Поэтому важно обеспечить качественную работу вытяжного канала. Одним из решающих факторов станет материал, из которого он изготовлен. Существует несколько распространенных вариантов, выбор которых обусловлен конструкцией котла, его мощностью, объемом выделяющихся вредностей и прочими факторами. Рассмотрим их по порядку:

Вытяжка из кирпичной кладки

Кирпичная кладка — один из наиболее распространенных вариантов создания вытяжного канала. Он создается на этапе строительства дома и должен быть включен в проектный план. Однако, нередко о подобных вещах попросту забывают, что вынуждает делать более поздние строительные работы, частично разрушая перекрытия и готовую отделку.

Качество кирпичного вытяжного канала вполне соответствует существующим требованиям. Если эксплуатируется турбированный котел (с закрытой горелкой), этот вариант вполне допустим и надежен. У котлов с открытой камерой сгорания (атмосферных) роль вытяжки в немалой степени играет дымоход.

В этом случае использование кирпичной кладки нецелесообразно, так как температура дыма от газового котла сравнительно низкая. Он не в состоянии должным образом прогреть массивный дымоход, а водяной пар, присутствующий в дымовых газах, начинает конденсироваться на внутренних стенках и стекать в них. В конденсате присутствует серная кислота, разъедающая все поверхности, с которыми входит в контакт. Этот момент следует учитывать при выборе материала.

Стальная вытяжка

Стальные трубы намного эффективнее и проще в монтаже. Они могут быть установлены как отдельно, так и в существующий кирпичный или бетонный канал, что позволит утеплить его и устранить опасность возникновения конденсата. Оптимальный вариант — двухслойная труба из нержавеющей стали с заполнением зазора минеральной ватой (утеплением).

Такая конструкция сохранит тепло и защитит внутреннюю поверхность от оседания влаги. Ресурс стальных труб ниже, чем у керамических, но, при грамотной эксплуатации, его продолжительность намного превышает период эксплуатации газового котла.

Керамическая вытяжка

Керамические трубы долговечны, устойчивы к воздействию высоких температур, легко очищаются от копти и прочих загрязнений. Обычно устанавливается керамическая труба, вокруг нее обертывают слой утеплителя и затем делают наружный корпус из бетона или иного подобного материала.

Единственным серьезным недостатком является способность впитывать влагу, поэтому при обустройстве вытяжного канала следует сразу позаботиться о создании приемников с возможностью извлечения накопившейся влаги.

Особенности монтажа коаксиального дымохода

Коаксиальный дымоход используется только совместно с турбированными котлами. Он имеет конструкцию типа «труба в трубе» и состоит из двух отделений:

• внутренний трубопровод, являющийся собственно дымоходом
• внешний трубопровод, по которому производится забор воздуха для подачи в камеру сгорания
• существует два типа коаксиальных дымоходов:
• вертикальный
• горизонтальный

Монтаж вертикальной трубы производится обычным способом, с проходом через перекрытия и кровлю. Горизонтальный тип намного удобнее, так как он значительно короче. Во внешней стене делается отверстие, диаметр которого на 1,5-2 см больше внешнего диаметра дымохода. В него помещается трубопровод, зазор заполняется монтажной пеной или иным герметиком.

Необходимо обеспечить небольшой, порядка 3-5°, наклон в сторону котла для стока конденсата в специальный приемник, имеющийся в корпусе агрегата. Наружный торец трубы защищают от осадков специальным колпаком, изнутри подключают к специальному патрубку котла, расположенному сверху.

Поверхность дымохода никогда не нагревается слишком сильно из-за наличия внешней трубы и воздушного зазора. Единственным недостатком является возможность появления наледи на внешнем торце в зимнее время.

Особенности прокладки дымохода через крышу

Для прокладки дымохода используется специальный узел прохода сквозь кровлю. Это готовое устройство, которое устанавливают в отверстие кровельного покрытия и тщательно гидроизолируют от протечек. В отверстие выводится вытяжная труба на определенную высоту:

</li>если расстояние от конька не превышает 0,5 м — 0,5 м выше верхней точки конька</li>от 1,5 до 3 м от конька — вровень с ним</li>более 3 м от конька — верхняя точка вытяжки находится на линии, составляющей 10° от горизонтали</li>

Важно! Устанавливать защитный колпак можно только на дымоход раздельного типа. Монтаж на коаксиальные виды запрещен, так как под защитным устройством образуется скопление дымовых газов, которые всасываются внешней частью трубы и подаются обратно в котел.

Это способствует загрязнению и преждевременному выводу узлов и деталей агрегата из строя. По этой причине вертикальный монтаж коаксиальных дымоходов встречается редко.

Видео

Рекомендуемое оборудование

• Смотреть корзину


  Сварные воздуховоды для дымоудаления

• Смотреть корзину


  Узел прохода УП-2

ЧИТАЙТЕ ТАКЖЕ:  Калориферы КВБ и КВС — чем заменить? Характеристики, варианты изготовленияИспользуемые источники:

• https://aeroclima.ru/ventilyaciya/v-kotelnoj-chastnogo-doma/
• https://vdome.club/remont/ventilyacia/koaksialnyy-dymohod-dlya-gazovogo-kotla-ustanovka-shemy-razmery-i-naklon.html
• http://hodremonta.ru/land/sam/koaksilnaya-ventilyaciya.php
• https://aqua-rmnt.com/otoplenie/dimohod/montazh-koaksialnogo-dymoxoda.html
• https://rsvgroup.ru/otoplenie/vozduhovody-gazovyh-kotlov-otopleniya.html
