Устройство камина

Услуги мастера – специалиста по каминной кладке стоят недешево. Цена постройки одного сооружения с нуля стартует от 350 у. е. (20 тыс. руб.), достигая 1500 у. е. в зависимости от сложности и объема работ. Представьте, сколько средств удастся сэкономить, если сложить кирпичный камин своими руками. Но задача непростая – нужно усвоить азы печного дела, выбрать подходящую конструкцию домашнего очага, правильно построить и растопить. Постараемся дать максимум информации по всем перечисленным вопросам, предоставим чертежи каминов для самостоятельного изготовления.

Устройство классического кирпичного камина

Строго говоря, открытые очаги мало подходят для отопления частных коттеджей из-за невысокой эффективности сжигания дров, КПД составляет всего 20—30%. Пока в топке горит огонь, тепло распространяется по комнате посредством инфракрасного излучения. После затухания интенсивность обогрева снижается и прекращается спустя 2—3 часа, когда кирпичная кладка остынет.

Важный момент. Построить даже маленькую дровяную печку в квартире многоэтажного дома нереально – некуда вывести дымоход, а перекрытие не рассчитано на подобный вес. Справка: масса мини-камина, чей проект представлен ниже, составляет более 700 кг, размер – 0.5 х 1 м (площадь нагрузки – 0.5 м²).

Вопреки низким показателям теплоотдачи, камины сохраняют привлекательность для домовладельцев, поскольку создают неповторимую обстановку домашнего уюта. Устройство классического английского очага показано на схеме и включает следующие элементы:

• подземная часть – фундамент;
• основание из 2—3 рядов кирпича;
• подовая часть с выступающей вперед предтопочной площадкой;
• портал – кирпичное обрамление открытого топливника;
• дымосборник – сужающийся кверху канал в виде зонта над камерой сгорания;
• каминный зуб вначале дымосборника служит для лучшего отбора тепла у раскаленных газов;
• дымоотводная труба, выходящая на крышу;
• сила тяги регулируется задвижкой.

Если бюджет строительства позволяет, то снаружи выполняется облицовка стенок плиткой, как это сделано выше на фото. Оформлять стенки сооружения необязательно – правильная кирпичная кладка выглядит вполне аккуратно.

Размеры и расположение очага в комнате

Подбирая конструкцию и чертежи камина, обратите внимание на размеры портала, топливной камеры и дымохода. Указанные габариты подбираются по площади отапливаемой комнаты и связаны между собой такими соотношениями:

• площадь поперечного сечения дымоходной трубы – 1/9 от квадратуры портала;
• глубина топливника делается в 1.5—2 раза меньше высоты портального проема;
• площадь открытого проема составляет 1/50 от квадратуры помещения.

Если в маленькой комнате сделать камин большого размера, дымоходной тяге не хватит притока воздуха. Очаг станет дымить в помещение либо «высасывать» воздух из соседних комнат, причем вместе с теплом. Строить небольшое сооружение в просторном помещении допускается, но обогрев получится минимальный – камин послужит украшением гостиной и сыграет роль барбекю.

Для удобства определения размеров топливника и дымоотводного канала в зависимости от квадратуры комнаты существует готовая таблица:

По форме камины делятся на 2 типа – пристенные и угловые. В публикации мы приводим описание первой разновидности — она относительно простая. Чтобы строить домашние очаги углового типа, необходимо набраться опыта в печном деле. Определившись с габаритами отопителя, выделите место для монтажа с учетом наших рекомендаций:

1. Расположите камин в центральной части межкомнатной перегородки. Если частный дом находится в стадии перепланировки, ремонта или строительства, заднюю стенку можно вывести в соседнее помещение, сделав внутри перегородки проем.
2. Возле наружной стены делать камин нецелесообразно – часть тепла станет уходить на улицу.
3. Подумайте об удобстве – не размещайте сооружение возле межкомнатных дверей и не расставляйте впритык мебель.
4. Внимательно изучите конструкцию потолков и стропильной системы, чтобы дымоходная труба не попала в несущую балку или на край железобетонной плиты перекрытия. Минимальное расстояние от стенки газохода до стропил – 10 см (с учетом противопожарной печной разделки).

Выбирая площадку под камин, не забудьте об устройстве фундамента. В жилом помещении придется разобрать полы, демонтировать стяжку и рыть котлован, не затрагивая существующее основание здания. Припомните, не проложены ли в выбранном месте домовые инженерные сети – канализация, водопровод либо теплые полы. Подвал под комнатой – тоже проблема, вес кладки выдержит далеко не каждое перекрытие.

Технология строительства

Процедуру подготовки и кладки камина своими руками предлагается разбить на этапы:

1. Выбор и закупка стройматериалов.
2. Подготовка комплекта инструментов.
3. Устройство фундамента.
4. Кирпичная кладка тела печи и дымохода.
5. Сушка и первичная растопка.

Рассмотрим подробно каждый пункт перечня, затем представим конкретные проекты и порядовки, доступные для исполнения начинающим печникам.

Выбираем кирпич и раствор

Печной кирпич выбирайте с учетом следующих требований:

• для основной кладки берите полнотелый керамический (красный) кирпич стандартного размера 250 х 120 х 65 мм, пустотелые марки не годятся;
• стенки топливника выкладываются из шамотных (огнеупорных) камней марок Ш, ША или ШБ;
• вместо огнеупорного допускается использовать глиняный полнотелый кирпич, тщательно отобранный по качеству, — без трещин, сколов и прочих дефектов;
• тело камина разрешается класть из бывшего в употреблении керамического кирпича при условии, что камни сохранили прочность, не пропитались сыростью и не потрескались;
• если позволяет бюджет, покупайте фигурный кирпич с округленными гранями, изображенный на фото.

Примечание. Марка шамотных камней точно указывается в проекте домашнего очага. Количество и форму стесанных кирпичей уточняйте в соответствии со схемами — порядовками.

Простейший способ изготовить качественный кладочный раствор – купить в магазине готовую глиняно-песчаную смесь, предназначенную для печей и каминов. Аналогичный продукт имеется в продаже для огнеупорной кладки – шамотная глина и мертель.

Если вы идете по пути тотальной экономии, изготовьте раствор самостоятельно:

1. Из природной глины удалите примеси грунта и посторонние включения – камни, корни и стебли растений.
2. Засыпьте материал в большую емкость и залейте водой. Замачивание длится в течение 2 суток.
3. Доливая воду, доведите состав до консистенции сливок и пропустите глину сквозь решето. Цель – убрать все посторонние включения.
4. Добавляйте к глиняному раствору сухой песок, пропущенный сквозь сито с размерами ячейки 1.5 х 1.5 мм. Перемешивая состав, добейтесь оптимальной жирности.

Раствор считается пригодным к работе, если скатанная из него «колбаса» диаметром 10—15 мм не трескается и не рассыпается при накручивании на деревянную палочку Ø4—5 см.

Справка. Готовый глиняно-песчаный раствор хранится бесконечно долго. Если до употребления состав успеет высохнуть, достаточно его снова разбавить водой.

Чисто глиняный раствор для закладки основания и устройства дымохода не годится – нужно добавлять известь либо цемент. Поэтому для строительства камина приготовьте дополнительные стройматериалы:

• портландцемент М400;
• песок;
• рубероид для гидроизоляции;
• войлок (можно б/у), кровельное железо;
• битые камни любого происхождения;
• доски или щиты для опалубки;
• пленка полиэтиленовая (допускается б/у, но без дырок);
• проволока стальная вязальная;
• асбестовый шнур.

Совет. Вместо войлока успешно применяется базальтовый картон.

Разумеется, на постройку камина потребуется печная фурнитура – дверцы, задвижки и так далее. Точное количество и размеры перечислены в проекте. Для формирования свода портала также потребуются металлические уголки либо арматура. Чтобы не штукатурить и украсить готовый очаг, приобретите специальную огнестойкую эмаль.

Готовим инструментарий печника

Полный набор инструментов, применяемый печными мастерами, показан на картинке. Но поскольку обычный домовладелец не располагает всеми изображенными приспособлениями, дадим список инструментария, без которого не обойтись при возведении камина:

• кирка;
• молоток (желательно – резиновый);
• уровень строительный, рулетка;
• угольник, шнур и отвес;
• кисть широкая;
• мастерок;
• пассатижи;
• линейка и чертилка – заостренный металлический стержень.

Новичок, не обученный приемам тески и колки кирпичей, наделает много брака и перепортит массу материала, пока приловчится к работе. Отсюда совет: режьте камни болгаркой, оснащенной кругом по бетону. Чтобы меньше пылить, выходите на улицу либо в другое помещение.

Помимо перечисленных приспособлений, понадобится ведро и плотная ткань для обтирки кирпичных стенок. Также пригодится небольшая лопатка или металлический совок с веником.

Закладываем надежный фундамент

Как правильно сделать основание камина, подробно рассказывается в другой пошаговой инструкции о строительстве печи. Кратко обозначим этапы работ:

1. Рытье и выемка почвы из котлована, чьи размеры на 10 см шире габаритов будущего очага. Глубина зависит от расположения стабильных слоев грунта, но не меньше 0.5 м.
2. Засыпка ямы бутовым камнем, укрепление жидкой глиной либо известковым раствором.
3. Укладка 2 гидроизоляционных слоев рубероида.
4. Установка опалубки, заливка железобетонной плиты толщиной 15—20 см.
5. Спустя 4 недели (полное застывание бетона) – прокладка вымоченного жидкой глиной войлока и возведение 2 сплошных рядов керамического кирпича.

Примечание. Вместо железобетонной плиты можно использовать кирпичную кладку на цементном растворе, заканчивающуюся на уровне чистого пола. В данном случае бутовый фундамент можно нагружать значительно раньше – через 7—10 дней.

Закладываемое основание камина – полностью самостоятельное сооружение, не связанное с фундаментом частного дома. Минимальное расстояние между ними – 50 мм, но лучше выдержать 10 см. Доступные боковые поверхности фундамента обработайте битумом для гидроизоляции.

Полиэтиленовая пленка застилается поверх забутовки и опалубки, чтобы жидкий бетон не терял цементное молочко. Промоченный глиной войлок укладывается на готовую плиту, как показано на схеме. Два первых ряда камней считаются нулевыми и не отражаются в порядовках камина, их задача – защитить войлочную прокладку от высокой температуры. Подробнее о технологии закладки железобетонного фундамента смотрите на видео:

Инструкция по каминной кладке

Перед тем как выложить камин, отберите самый лучший кирпич на топливник, камни б/у очистите от сажи, грязи и налипшего старого раствора. По готовности приступайте к важному этапу – закладке первого ряда. Пошагово технология выглядит так:

1. Отступая 5 см от края фундамента, соберите первый ярус кирпичей насухо. Сначала установите наружные красивые камни, потом заполните середину.
2. Пользуясь угольником и деревянной планкой, выровняйте кирпичи по линии с соблюдением углов 90°.
3. Замерьте длину диагоналей рулеткой. Максимально допустимое расхождение – 5 мм.
4. Уложите все камни на раствор, контролируя горизонталь уровнем.

Следующие ряды выкладываются таким же способом – формирование модели на сухую, подгонка и подрезка камней, постановка на раствор. Вертикальность и горизонтальность кладки контролируется постоянно с помощью отвеса и строительного уровня.

Совет новичкам. Существует простой прием, позволяющий обеспечить вертикальность каминной кладки. После формирования первых двух рядов спроецируйте с помощью отвеса угловые точки на потолке и забейте туда гвозди либо дюбели. Привяжите к ним шнуры с грузами, которые послужат маркерами габаритов камина. Вместо шпагатов можно использовать установленные вертикально железные уголки, тогда выравнивать кладку станет гораздо проще.

При возведении стенок камина обязательно соблюдайте следующие правила:

1. Красный кирпич перед укладкой погружайте в ведро с водой на 2—3 минуты – из пор выйдут пузырьки воздуха. Огнеупорные камни замачивать не нужно, только ополоснуть от пыли.
2. Максимальная толщина шва – 5 мм. Прижимайте кирпич к соседним камням, одновременно выравнивая и удаляя мастерком лишний раствор по бокам.
3. Стенки газовых каналов должны быть гладкими. Поворачивайте кирпичи ровной гранью внутрь газохода, а каждые 3—4 ряда протирайте кладку изнутри мокрой тряпкой.
4. Перед кладкой дымосборника с каминным зубом и наклонными стенками, где нужно делать много подрезок, выложите модель элемента насухо. Это позволит четко подогнать подпиленные кирпичи.
5. Шамотную и керамическую кладку, имеющую разные коэффициенты теплового расширения, между собой не связывайте. Предусматривайте зазор 3—5 мм, куда вставляются листы базальтового картона.
6. Каминные дверки перед установкой обматывайте асбестовым шнуром в местах контакта со стеной. Элементы фиксируйте вязальной проволокой, выверив по вертикали и горизонтали.
7. Задвижку ставьте на глиняный раствор – нужно открыть заслонку и нанести его на рамку.

Перекрытие делается из стальных уголков, опираемых на стенки портала. Верхний ряд камней укладывается на металлопрокат без раствора, заполняются только боковые швы. Полукруглые арочные своды формируются с помощью специальных шаблонов из дерева – кружал, показанных на фото.

При устройстве дымоходной трубы измените рецептуру приготовления раствора – вместо глины добавьте цемент. Соотношение вяжущего с песком – 1 : 4, густота – средняя. В деревянном перекрытии дома исполняется разделка, обеспечивающая противопожарный отступ 38 см от дымового канала до горючих конструкций (смотрите по схеме).

Над поверхностью крыши делается утолщение трубы – выдра, закрывающая стык кровельного покрытия с кирпичной кладкой. В конце формируется оголовок закрытого типа, предохраняющий от попадания осадков внутрь камина.

Сушка и первая растопка

Песчано-глиняный раствор не отвердевает, а сохнет. Процесс сушки занимает 10—14 дней, в течение которых производится наблюдение. Небольшие трещины, возникающие в кладке камина, заделываются тем же глиняным раствором. По окончании указанного срока сделайте пробную растопку:

1. Открыв задвижку, разожгите на поде небольшую охапку хвороста и щепок.
2. Постепенно добавляйте мелких дров, поддерживая малый огонь. Это позволит раствору высохнуть окончательно.
3. Если через 3—4 часа в теле камина не образовались трещины, можно увеличить порцию дров. Не торопитесь и сначала убедитесь, что стенки очага прогрелись.

Совет. Из-за воздушной пробки в дымоходе изначально может отсутствовать тяга. Трубу нужно прогреть с помощью факела либо маленького костерка, разожженного на вьюшке.

Приемы выполнения каминной кладки сморите в следующем видео:

Проект №1 – компактный мини-камин

Данный очаг подойдет для отопления комнаты 16—20 м² на даче либо небольшом загородном доме. Другой вариант применения конструкции – в качестве уличного мангала, построенного в садовой беседке. Особенность камина – боковые конвекционные каналы, нагревающие воздух помещения. Размер постройки – 102 х 51 см.

Чтобы выложить мини-камин, понадобятся следующие материалы:

• полнотелый керамический кирпич – 240 шт. (дымоходная труба не учитывается);
• дверца ревизионная 24 х 14 см – 1 шт.;
• колосники чугунные 18 х 14 см;
• задвижка 25 х 14 см;
• лист стальной нержавеющий толщиной 1 мм размером 500 х 1000 мм;
• лист черного либо оцинкованного металла, укладываемый перед топкой, размеры – 70 х 50 см.

Примечание. Лист нержавейки служит задним экраном топливника. Его допускается не ставить, но тогда придется формировать наклонную стенку из подрезанных кирпичей.

Показанный на чертеже мини-камин выкладывается в таком порядке:

1. Первый ярус – сплошной. На втором закладывается 3 воздушных канала – 2 боковых и один посередине, расположенный под колосниками.
2. На III ряду формируется подовая часть и гнездо колосниковой решетки (делается на 5 мм шире изделия). Затем ставится сама решетка.
3. С 4-го по 10-й ярусы строится каминная топка. На V ряду закладывается 2 металлических стержня Ø5 мм для монтажа нержавеющего листа.
4. В 10-м ряду задний кирпич на четверть выступает в топку, боковые камни выдвигаются наружу на 40 мм. Ширина топливника в этом месте – 49 см.
5. Торцы боковых камней 11-го яруса подпиливаются под углом 28° к вертикальной линии. Получатся опорные площадки арочного свода. 2 камня в глубине топки укладываются на ребро.
6. Свод строится из 9 камней, подрезанных в виде трапеции с размером оснований 65 и 52 мм, как указано на порядовке. Радиус кружала – 51 см.
7. На 12-м ярусе завершается формирование свода, ставятся верхние стальные стержни и устанавливается нержавеющий экран.
8. Ярус 13—14 формирует выходные отверстия конвекционных каналов. Здесь устанавливается ревизионная дверца.
9. 15-й ряд – строится перекрытие, 16—18 – начало дымохода.

Подробно алгоритм кладки мини-камина расскажет мастер в своем видео:

Проект №2 – простой отопительный камин

Габариты данного сооружения – 112 х 65 см, высота – 2020 мм. Внутренний размер портала – 52 х 49 см. Предусмотрен ускоренный обогрев комнаты за счет конвективного воздушного канала. Комплект стройматериалов выглядит так:

• глиняный полнотелый кирпич – 345 шт.;
• задвижка, применяемая в дымоходе, — 250 х 130 мм;
• 2 стальных равнополочных уголка шириной 45 мм длиной 70 см;
• лист металлический 500 х 700 мм.

Особенность кладки камина, изображенного на схеме – постановка большого количества кирпичей в основании на ребро. Выше устраивается узкий длинный канал, где движется нагреваемый воздух помещения. Перейдем к алгоритму постройки:

1. Первый ярус – сплошной, состоящий из поставленных «на попа» кирпичей. На втором ярусе формируется калориферный канал сечением 65 мм, на третьем закладывается основание топливника.
2. С 4-го по 9-й ряды возводятся стены портала. Воздуховод перемещается внутрь задней стенки камина. На 9-м ярусе ставятся уголки – опоры перекрытия.
3. Ярус №10 – перекрытие топливника. На 11-м ряду передние камни выдвигаются на 130 мм, 12-й ярус представляет собой каминную полку. Конвективный канал делится на 2 узких шахты.
4. Ряды13—25 составляют дымосборник. Нагревательный канал заканчивается в 14-м ярусе.
5. Ряд №26 перекрывает газоход, сужающийся до дымовой трубы. Задвижка устанавливается на 27-м ярусе.
6. Оставшиеся ряды 28—31 формируют начало дымохода.

Методика пробной растопки камина демонстрируется в последнем видеосюжете:

Заключение

Предупреждаем, что сделать камин своими руками из кирпича – задача сложная для новичка. Аспекты строительства, понятные в теории, на практике превращаются в проблему. Отсюда рекомендация: потренируйтесь на более простых объектах – сделайте уличный гриль, мангал или барбекю. Подержите в руках кирпич и раствор, прочувствуйте нюансы кладки. Нелишней будет консультация мастера – печника.

Современный камин

На протяжении многих столетий камины используют в качестве источника тепла. На сегодняшний день их используют как декоративный предмет интерьеров. Большинство современных моделей могут выступать в качестве дополнительного отопительного прибора в загородном доме или даче.

Устройство камина, выполненное по всем правилам строительства своими руками, может значительно уменьшить затраты на топливо и обеспечить эффективное отопление помещения.

Примеры неправильного устройства каминов можно без труда отыскать в истории человечества, к примеру, рыцарские замки, которые всегда были холодными, несмотря на многочисленные камины в зале.

Чтобы избежать ошибок при строительстве камина своими руками, необходимо изучить все тонкости этого дела.

Разновидности каминов

Схема пристенного камина

В отличие от средневековых предшественников современные камины различаются на несколько категорий. Критерием для их различия служат такие параметры:

Расположение

• встроенные конструкции.
• пристенные.
• островные.

В качестве материалов используют кирпич, гранит, мрамор или природный камень. Для островных конструкций в основном используют чугун, металл или стекло.

Вид топки

Каминная топка (1. Топка 2. Подъемный механизм 3. Дверца 4. Противовесы)

• Открытый тип.
• Закрытый.

Для первого варианта характерно использование открытой топки в классической конструкции, второй вариант использует закрытие топки дверцами.

Способ отдачи тепла

Этот показатель определяется количеством сторон, которые могут отдавать тепло в помещение.

Используемое топливо

• Дровяные камины.
• Газовые.
• Электрические.
• Биокамин.

Виды каминов

Принцип конструкции

Устройство камина состоит из двух главных частей — топки и дымохода. Кроме этого, присутствуют и другие составляющие:

Устройство камина

• нагревательный прибор,
• дымосборник,
• задвижка,
• зольник,
• колосники,
• футеровка,
• система принудительной конвекции,
• отсекатель огня,
• защитные дверцы.

Что касается наружного устройства, то оно состоит из облицовки и портала. Портал выполняет декоративные функции, поддерживая тот или иной стиль помещения.

Дымоход и обеспечение тяги

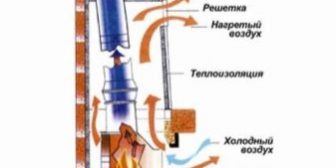

Конструкция каминного дымохода с использованием стальной оцинкованной сэндвич трубы

Дымоходы можно разделить на несколько видов исходя из их конструкции.

• Прямой вид. Из-за своей простоты и универсальности именно она используется в большинстве случаев. Его установка возможна только во время строительства основного здания, в противном случае придется ломать перекрытия, для установки прямого дымохода.
• Наклонный вид. Этот тип дымохода используется в загородном доме, прошедшем реконструкцию, или в помещениях, при строительстве камина. Конструкция дымохода позволяет присоединиться к уже установленным каналам дымохода или колодцам для вентиляции или вытяжек.

Для достижения эффективности тяги очень важно соблюдение высоты конструкции. В отличие от дымоходов обычных печей, его высота должна быть больше. Кроме этого, гидравлическое сопротивление, находящееся в конструкции, потребуется снижать до минимальных значений.

Это достигается при подборе правильной конструкции. Самым удачным вариантом считается использование круглой трубы, она не содержит углов и имеет гладкую поверхность. Эти качества позволяют избежать образования сажи, которые могут задержать движение дыма. Поэтому дымовая труба может быть квадратной формы и выполнена из кирпича, но дымоход изготавливают из трубы.

Камин и дымоход. Схема 1

Размеры и устройство будущего камина

Помимо высоты дымохода, необходимо учитывать сечение трубы, оно должно быть пропорционально размеру топочного отверстия. Оптимальным соответствием считается пропорция 1:10 или 1:12.

Чтобы уменьшить потерю тепла, нужно позаботиться об используемых материалах и их толщине. Обычно используется огнеупорный или пустотелый кирпич. Исходя из месторасположения дымохода выбирается тип кладки, к примеру, для конструкции возле наружной стены, выполняют кладку в 1 кирпич, а, для устройств, расположенных внутри перекрытий, используют способ строительства в ½ кирпича.

Строительство дымохода должно сопровождаться герметичностью швов, невнимательное отношение к этому процессу может привести к попаданию воздуха сквозь щели строения, в результате чего уменьшится тяга камина.

Кроме перечисленных факторов, на уменьшение тяги может повлиять оголовок трубы. Чтобы избежать этого, необходимо приобретать наиболее простые конструкции, без дополнительных элементов оформления. Кроме этого, при его установке необходимо учитывать ширину его стенок над уровнем крыши, оптимальный показатель ширины должен быть не меньше 1 кирпича.

Для защиты дымохода от влияния климатических условий используют специальную насадку, которую устанавливают над оголовком.

Топка и её устройство

Для улучшения теплоотражающей возможности камина в частном доме используют расположение стенок топки под наклоном.

Этого можно добиться при развороте боковых перегородок наружу, и положением задней стенки, наклоненной вперед. Формирование угла наклона можно производить с 1/3 высоты топки.

Каминная топка

Сверху топочного отверстия устанавливается дымовая камера. Для предотвращения попадания сажи и искр из топочного прохода внутрь комнаты, устанавливают специальный «перевал» между топочным отверстием и дымовой камерой. Кроме этого, в его функции входит и защита помещения от дыма.

Начало строительства начинается с подсчета материалов. Проще всего будет построить камин своими руками, используя кирпич. Для расчета размеров топочного отдела необходимо учитывать несколько факторов:

• Размеры кирпича.
• Толщину швов.
• Размеры камина из расчета предполагаемой площади.

Схема топки камина

Дальше потребуется подготовить чертеж, где будут обозначены все размеры. Для строительства задней стенки используется кладка в ½ кирпича, для боковых стенок укладка идет в 1 кирпич.

После этого разрабатывают порядовый чертеж (порядовку) всех шагов. Для удобства формирования порядовки используют обычный листок тетради в клетку, так как в процессе работы применяется кладка в 1, ½ и ¾ кирпича.

Кладка очага начинается с цокольной части. Для усовершенствования внешних данных этот ряд выкладывают установкой кирпича на ребро, а, уже со следующего ряда, кладку продолжают кирпичом плашмя.

Кладка и порядовка камина

Дополнительные элементы

Кроме перечисленных деталей, в конструкции камина участвуют и другие детали:

• Колосник. Другими словами, это решетка, которая располагается в нижней части топки, и используется для выкладывания на нее дров. Благодаря установленным колосникам, достигается равномерное горение огня, за счет поступления воздуха.
• Поддувало. Оно располагается в нижней части устройства и служит для снабжения дымохода достаточной тягой. Второе его предназначение — это доступ воздуха к колосниковой решетке.

  Элементы камина

• Зольник. Это камера, находящаяся под колосниками, предназначенная для сбора продуктов горения, поэтому его устанавливают в устройствах дровяного отопления. В некоторых моделях этот элемент выступает в роли поддувала.
• Дымосборник. Он находится в нижней части конструкции и предназначен для выполнения функций вытяжного колпака, который находится над топкой. Основное его предназначение заключается в обеспечении удаления отходов горения в трубу, не допуская его проникновения внутрь дома.
• Заслонка или шибер. Она находится в трубе немного выше дымосборника. При нерабочем состоянии камина, заслонка перекрывает дымоход, обеспечивая защиту от выхода горячего воздуха наружу. Кроме этого, шибер помогает регулировать силу тяги.

Чертежи и схемы

Постройка каминов своими руками потребует чертеж или схему выполнения работ. Схемы выполняют в четырех ракурсах:

• вид сбоку,
• сверху,
• прямо,
• в разрезе.

Имея чертеж, упрощается не только процесс изготовления дымохода своими руками, но и подсчет количества необходимых материалов проходит намного быстрее.

Пример чертежа камина

Подготавливая чертеж необходимо учесть такие детали:

• Расчет фундамента и возможность его совмещения с готовой конструкцией дома.
• Схему проемов в перекрытиях и конструкцией крыши.
• Расчет материалов для строительства и отделки.
• Разработку внешнего вида камина.
• Расчет теплоотдачи.
• Удобство использования конструкции и экспликация.
• Пожароустойчивость.
• Безопасность использования.

Профессионалы всегда составляют чертеж с порядовкой, где указанно расположение каждого кирпича. При строительстве печного оборудования своими руками, чертеж или схемы необходимо выполнять под контролем опытного печника, это существенно упростит процесс и поможет избежать ошибок в конструкции.

Выбор месторасположения

Для сооружения камина своими руками потребуется определиться, где будет располагаться эта конструкция. Исходя из этого, камины делят на четыре вида:

• Пристенные.
• Угловые.
• Встроенные.
• Отдельно стоящие.

Обычно место для камина подбирают возле капитальной стены дома, подальше от сквозняков, лестниц и коридоров. Рядом с ним необходимо предусмотреть зону отдыха, которую можно сделать своими руками по вкусу и исходя из возможностей.

Видео: Печь-камин своими руками

Содержание

Устройство современного камина с дымоходом своими руками

Жизнь и развитие человечества невозможно представить себе без использования огня. С древних времен люди старались сберечь его, используя при этом для обогрева жилья и приготовления пищи. Вначале это был простой костер, разведенный в центре пещеры, потом каменная или кирпичная площадка в доме, на которой горели принесенные дрова, заполняя дымом все помещение. Шли века, и в частных домах появились печи, а в неприступных замках и аристократичных усадьбах – камины.

В наше время, казалось бы, необходимость в этих пожирателях дров и угля отпала. Действительно, в современном загородном доме можно провести трубы отопления, соединенные с портативным парогенератором, а можно воспользоваться современной системой с воздушным отоплением. Все это позволит согреть помещение с меньшими затратами, но до сих пор живет в душе современного человека желание откинуться в кресле-качалке на втором этаже старого дома и в полутьме смотреть на игру открытого пламени.

Конечно, камин на втором этаже — это дополнительные сложности, но современные технологии позволяют решить эту проблему. Если основной целью является эстетическое желание посмотреть на огонь, то можно использовать спиртовой камин. Он не требует огнеупорных конструкций, даже вытяжной короб для отвода продуктов горения необязателен.

Если же подобное устройство кажется недостаточно солидным, можно сделать островной камин прямо в центре комнаты. Поскольку фундамент для камина достаточно массивен, то располагать его нужно на несущих плитах перекрытия, желательно использовать подвесной дымоход, выходящий на крышу через декомпрессионную камеру.

7фотографий

Островной камин

Поскольку данная конструкция имеет дело с открытым источником огня, существуют некоторые правила, соблюдение которых позволит любоваться этим завораживающим зрелищем внутри дома, полулежа в кресле, а не бегая снаружи, давая указания пожарной команде.

Принципы конструкции

Отвлечемся от постройки камина именно на втором этаже и рассмотрим любые доступные варианты. Эти отопительные системы развивались веками, но за все это время так и не смогли поменять принцип действия, вследствие чего, так и остались устройствами с низким КПД и большим расходом топлива.

Принципиальная схема работы камина

Любой камин предназначен для того, чтобы сжечь топливо, получив при этом тепло, и вывести на улицу продукты сгорания с наименьшими неудобствами для тех, кто находится внутри помещения. Результатом эволюции стало несколько типовых решений.

Основные варианты размещения каминов

1. Вариант А – встроенный в стену. Данная конструкция для реализации требует проработки еще на стадии проектирования здания, поэтому совершенно не подходит в качестве варианта доработки уже существующего дома.
2. Вариант Б – камин у стены. Его можно сделать в уже существующем здании, его плюсами являются достаточно большая площадь излучающей тепло поверхности, что позволяет не только наслаждаться красотой пылающих дров, но и получать практическую пользу от комфортной температуры в комнате.
3. Вариант В – угловой камин. Частный случай, расположенный не у одной, а сразу у двух стен. В связи с этим более он более экономичен в постройке, но по той же причине имеет меньшую площадь обогрева.
4. Вариант Г – островной камин. Может быть расположен в самом центре комнаты, фактически это старый добрый очаг первобытного человека в современной оболочке.

Прежде чем приступать к постройке камина, необходимо рассчитать его размеры. Существуют опробованные методики, позволяющие это сделать.

7фотографий

Размеры составных частей камина

Топка и ее особенности

Размер камина напрямую зависит от площади отапливаемого помещения, при этом размер топки должен составлять приблизительно одну пятидесятую площади комнаты. Для примера, возьмем ее площадь равной 25 м2, площадь топки в этом случае – 0,5 м2. Исходя из этого, найдем остальные размеры. Отношение высоты к ширине обычно принимается 2/3. Решим задачку для 4-го класса:

А/В = 3/2

А = 3В/2

S = AB = 3B2/2 = 0,5 м2

B2 =1/3 м2

B = 58 см, А = 87 см.

Проверяем: 0,58х0,87 = 0,5046 м2, все правильно.

Итак, размеры топки нам известны, можно идти дальше. Глубина камина С должна равняться двум третям найденной высоты В, в нашем случае получаем 58/3х2 = 39 см. Этот параметр очень важен. Если сделать топку слишком глубокой, то почти все тепло будет уходить в трубу, а слишком глубина будет слишком маленькой, то дым пойдет в помещение.

Начиная с одной трети высоты топки должен начинаться наклон задней стенки, под углом приблизительно 20 градусов. На чертеже этот параметр обозначен литерой L, и в нашем примере составляет 58/3=19 см.

Иногда делают камины с закрытой топкой, но в этом случае камин превращается в подобие печки. Для них стараются приобрести готовые дверки с размерами, максимально приближенными к расчетным.

Дымоход

Для того, чтобы дрова в камине горели, радуя глаз, и не коптили, должно быть выполнено два условия: доступ кислорода и вывод продуктов горения. Как правило, воздух поступает в топку непосредственно из помещения, это естественная приточная вентиляция, он не требует никаких особых затрат. Однако, если мощность камина велика, а комната имеет мало щелей и отверстий, то возможно задымление, а в некоторых случаях, даже обратная тяга, когда воздух вместо того, чтобы выходить через трубу, начинает поступать через нее с улицы. Для того, чтобы избежать подобных ситуаций применяется канальная вентиляция. Для этого делается специальный воздуховод, который проводится в топку прямо с улицы.

Размеры дымохода зависят от мощности камина. Высота трубы не должна быть меньше пяти метров. Если длина дымохода превышает 10 метров, тяга может стать настолько большой, что все тепло просто-напросто «вылетит в трубу» в самом прямом смысле. Чтобы избежать этого, прибегают к искусственным изгибам и применению специальных заслонок. Площадь поперечного сечения дымохода должна быть меньше площади топки в 10-12 раз.

Камин работает в условиях высоких температур, поэтому его кладка осуществляется из специального кирпича. Красный печной кирпич может выдерживать температуру до 1000 градусов Цельсия.

Печной кирпич

При кладке камина нужно учитывать, что в процессе нагревания твердые тела (в нашем случае кирпичи) имеют свойства расширяться и как следствие, нельзя использовать обычный строительный раствор. Из-за разного коэффициента расширения глины и цемента такая кладка потрескается и в дальнейшем полностью разрушится. Изготовление настоящего печного раствора требует специальных знаний и материалов, которые не всегда доступны, поэтому новичку-любителю имеет смысл приобрести готовые сухие смеси.

Дополнительные элементы

При строительстве камина понадобятся не только кирпичи и раствор, но и другие составные элементы, которые придется приобрести или заказать.

Дополнительное оборудование для камина

Вот то, без чего невозможно будет обойтись :

• Зольник – поддон для сбора шлака.
• Колосниковая решетка – обеспечивает доступ воздуха к горящим дровам, не позволяя им падать вниз.
• Шиберная заслонка – специальное устройство, которое ставится в дымоход для регулирования тяги.
• Чертежи и схемы
• Схема работы камина
• Схема кладки
• Камин с грубой трубой.
• Чертеж углового камина

Правила и требования к расположению

Подиум перед камином должен быть не менее 50 см шириной, а выступы по бокам 20-30 см. Не следует размещать камин на пути перемещения людей, расстояние от края камина до конца стены должно быть не менее метра.

Устройство электрического камина

Применение электрических обогревателей, стилизованных под камин, помогает преобразить интерьер, избегну отрицательных черт их дровяных собратьев. Электрокамин не чадит, не требует сооружения громоздких дымоходов, не требует дров и угля. Его устройство достаточно простое. Фактически это обычный нагревательный элемент, превращающий электрическую энергию в тепловое излучение. Используя современные материалы, можно создать без особых затрат довольно элегантные конструкции.

Интересные решения в интерьере

Постройка камина в доме дает необычайный простор для полета фантазии. Ограничивать его нельзя ни в коем случае, однако можно посмотреть образцы, примеры того, как можно разместить это сооружение в доме.

9фотографий

В настоящее время камины приобретают все большую популярность. Классические варианты устанавливают, как правило, только в качестве декоративного элемента или дополнительного источника обогрева. Дело в том, что устройство не предусматривает аккумуляцию тепла, помещение быстро охлаждается после того, как пламя погаснет.

Классическая конструкция служит дополнительным источником вентиляции помещения, что в условиях сурового российского климата не является плюсом. Чтобы избежать негативных факторов и создать душевность атмосферы, разработчики нашли доступные способы сохранить красивую традицию обогрева частного дома.

Особенности и виды конструкции

Камин на дровах и угле – один из самых распространенных вариантов в загородных домах. Возводится из всевозможных материалов – кирпича, бетона, листовой стали или другого металла. Отличительная черта всех классических разновидностей – прямая дымовая труба, соединенная с широким открытым пространством топливника.

Рассмотрим основные элементы камина.

• Под – нижняя строго горизонтальная часть конструкции, предназначенная для расположения дров. Может быть глухой или с колосниками – отверстиями.
• Топливник – пространство для огня. Заднюю стенку для увеличения отражения тепла в комнату располагают под наклоном. В некоторых классических вариантах также выкладываются и боковые стенки.
• Дымовая камера – соединяет топливник и трубу, необходима для сбора газов во время сильного образования дыма.

• Дымовой зуб или газовый порог – выступ в камере, который препятствует возникновению обратного потока и обеспечивает сбор конденсата во время растопки. Ширина элемента совпадает с аналогичной величиной камеры.
• Труба или дымоход – служит для отвода дыма. Бывает квадратной, круглой или прямоугольной формы. Для регулировки тяги по длине конструкции устанавливают одну или две задвижки. Они же препятствуют естественной вентиляции во время простоя камина.
• Портал – входное обрамление топливника, служит ограничением рабочей зоны и декоративным элементом одновременно.

Формы портала могут быть различными в зависимости от стиля оформления. П-образные присущи английскому, старогерманскому, французскому стилям, а также минимализму и хайтеку. К форме «Д» тяготеют кантри и современный модерн. Металл позволяет создать любую конфигурацию от классического бочонка до замысловатого птичьего гнезда или груши.

В качестве отделки применяют облицовку природным камнем, дорогими породами дерева, кирпичом, огнеупорными штукатурками или плиткой. Прекрасно в дорогих моделях порталов смотрится ковка или инкрустация.

Выбирая камин для дома, стоит присмотреться не только к внешнему оформлению, но и к месту будущего его расположения.

По типу конструкции различают:

• встроенные (закрытые) – устраиваются в углублениях стен или специально спроектированных ниш, портал не выступает за линию стены;
• полуоткрытые – частично выступают за линию межкомнатных перегородок;
• в проемах – угловые варианты, которые могут обогревать сразу два помещения;
• настенные – исходя из названия, не имеют под собой точки опоры, закрепляются на стене или в углу; как правило, небольшие по объему;
• открытые.

8фотографий

Теплообмен

Принцип работы камина простой. Распространение тепла в комнате осуществляется за счет лучевой энергии от огня и нагревающихся элементов конструкции, что создает незначительное движение конвекционных потоков.

Внушительный размер дымохода предупреждает попадание углекислого газа в помещение. Тяга довольно большая, необходимая скорость движения воздуха в трубе – не менее 0,25 м/с.

Теплоотдача классического камина небольшая – 20%, остальное выходит через трубу.

Увеличить интенсивность отдачи тепла можно и несколькими способами:

• дополнительной установкой боковых и задних стенок конструкции;
• использованием металла в качестве обшивки стенок топливника;
• оборудованием портала огнеупорной дверкой, которая полностью прикрывает топливник (для металлических изделий).

В продаже можно встретить большое разнообразие уже готовых топок из огнестойкой стали. Профессионалы рекомендуют отдать предпочтение моделям из чугуна: они застрахованы от деформации при высоких температурах. Но основной ориентир для готовых изделий – это соответствие характеристик модели, указанных в техпаспорте, к условиям именно вашего помещения.

Дверцы для металлических топливников могут быть различных размеров и способов открывания: вверх, в одну из сторон. Ограничение поступления воздуха в закрытых конструкциях обеспечивает не горение, а тление древесины. Стенки камина нагреваются и снабжают помещение теплом. В таких условиях одной закладки дров хватает на всю ночь.

Ограничение зоны открытого огня также сказывается на интенсивности обогрева.

• двумя стенками портала по бокам – мощности хватает только на небольшие помещения; для увеличения излучения боковым внутренним стенкам придается форма трапеции с расширением в сторону комнаты.
• одной боковой панелью – такие формы способствуют повышенному вытягиванию воздуха из помещения в трубу, зато излучение тепла распространяется на больший радиус;
• пламя открыто со всех сторон (альпийские или швейцарские камины) – неэффективны для обогрева, хотя тепло может излучаться во всех направлениях.

Производители горючих биоматериалов и пеллет тоже добились замедления процесса сжигания за счет особенностей состава исходного сырья. Уверяют, что их продукция повышает КПД обогрева до уровня голландки или шведской печи.

Увеличить теплообмен можно и за счет увеличения площади дымохода: его поверхность нагревается и также может служить источником тепла. Для этого используется рекуператор – ребристая вставка в дымоход из нержавеющей стали. Ее длина находится в пределах от 0,5 до 1 м. Сечение такой трубы должно совпадать с диаметром дымохода.

Принудительный воздухообмен

Знание особенности движения воздуха в системе поможет использовать потоки для увеличения тяги и дополнительного обогрева частного дома. А также сделать управление интенсивности подачи тепла автоматическим.

Естественный воздухообмен используется, как правило, когда камин топят от случая к случаю. Искусственный более эффективен при частой работе очага или когда система дымохода имеет сложную конфигурацию. Как бы ни уменьшали число и длину горизонтальных элементов трубы, свою негативную роль им удается сыграть.

Суть усовершенствования в том, что приток внешнего воздуха увеличивает тягу, и обеспечивает ее постоянное значение. Также он убирает воздушные пробки, образующиеся при большом перепаде температур внутри и снаружи здания. С растопкой при наступлении холодов в такой системе не возникает проблем.

Для достижения этой цели устанавливается один, а в некоторых случаях два или три вентилятора. Их встраивают на входе воздуха в топку и на пути движения потока в главном канале подальше от помещений, где живут люди. Лучшее место – на уровне чердака или подсобного помещения. Гравитационная система не перекрывается, а количество воздуха, поступающего в систему, возрастает сразу на 30-50%, пропускная способность – до 600 м3/ч.

Есть возможность автоматизации системы с подключением к датчику температуры в камине. Управлять тягой становится возможно пультом не поднимаясь с дивана.

Оборудование требуется специальное – высокотемпературные центробежные вентиляторы. Характеристики выбираются исходя из объема воздуха, которое они могут поставить, и давления, которое они оказывают на систему. Последний показатель определяется потерей давления на отдельных участках трубы.

Для оснащения нужны:

• воздухораспределители с защитной решеткой;
• теплоизолированные воздуховоды из нержавеющей оцинкованной стали, адаптеры;
• рекуператор – пропускная способность воздушного отопления рассчитывается с запасом на складки;
• вентиляторы;
• грубые фильтры;
• дроссель-клапаны – нужны для регулировки объемов поступающего воздуха.

В некоторых случаях систему воздухообмена оснащают калорифером, который устанавливают выше положения рекуператора. Это позволяет быстрее обогревать большое количество поступающего воздуха и не снижать градус тепла.

Есть возможность автоматизации всей системы с подключением к датчику температуры в камине. Управлять тягой в таком случае легко со щита или пультом не поднимаясь с дивана.

Эффективность повышается, если трубы имеют абсолютно гладкую внутреннюю поверхность и не имеют большого числа горизонтальных и наклонных сочленений. Идеальные условия достигаются при круглом сечении деталей дымоотвода.

При всех достоинствах такого решения есть и недостатки:

• увеличение потребления энергоносителей – твердое топливо и электроэнергия;
• возникновение шума вентилятора – для подавления необходимы специальные глушители;

• шум в трубах – возникает при маленьких размерах дымохода, неправильном подборе к мощности топки;
• шум и вибрация свидетельствуют о браке при монтаже, устраняются ремонтом.

Мощность

Для выяснения значений существует стандарт NF D 35376, который разработан во Франции. Он позволяет узнать номинальную мощность топки в кВт – количество тепла, которое способно обеспечить модель за три часа работы.

Очень важно не путать ее с максимальными значениями, которые обычно указываются в характеристиках для готовых изделий. Максимума обогрева камин достигает за 45 минут после растопки, и эти значения мощности в 2-3 раза больше, чем его реальные возможности.

Мощность определяется объемом топливника: чем больше его пространство, тем сильнее номинальные возможности. Разбежка в количестве энергии колеблется для каминов в среднем от 10 до 50 кВт.

Для ориентира:

• на уютную комнату в 10 м² с высотой потолка 2,5 м для обогрева требуется 1 кВт;
• березовые дрова (сухие, влажностью до 14%) – 1 кг при выгорании дают 4 кВт энергии.

Специалисты рекомендуют выбирать мощность металлических конструкций на 10-15% больше, чем указана в паспорте готового изделия, потому что лабораторные показатели, как правило, не совпадают с реальными в условиях обычной эксплуатации.

Высокая мощность топливника позволяет при закрытой дверце быстрее протопить помещение и дольше удерживать значения температуры в режиме тления. Использовать предельный ресурс топки на длительном промежутке времени не советуют, это приведет к ее быстрому износу.

Возможность снабжать комнату теплом обеспечивается не в последнюю очередь габаритами модели.

Размеры

Масштабность объекта зависит от целей установки. Для исключительно декоративных задач величины будут находиться в прямой зависимости от величин других элементов интерьера загородного дома. Обогрев требует другого подхода. Необходимо просчитать мощность камина и связать его с объемом помещения.

Таблица

Базовые величины для классического полуоткрытого камина.

Чтобы соблюсти гармоничное сочетание основных элементов конструкции, необходимо учитывать следующие факторы:

• Высота прямоугольного отверстия топливника составляет в больших каминах 2/3, а в маленьких – 3/4 его ширины.

• Глубина топки должна находиться в границах от 1/2 до 2/3 высоты отверстия портала.
• Площадь проема находится всегда в соответствии с площадью помещения – от 1/45 до 1/65.
• Высота трубы увеличивает тягу, она значительно длиннее по своим значениям, чем для обычной печи. Минимальные размеры для каминного дымохода от основания – сухого пода или решетки колосника – не должны быть меньше 5 м.
• Диаметр дымовой трубы от 8 до 15 раз меньше площади комнаты. Чем меньше высота ее конструкции, тем больше сечение для равной площади помещения.

К примеру:

• для спальни 15 м² при длине дымохода 5 м сечение составит 250х250 мм;
• для просторной гостиной 70 м² при длине трубы до 10 м – 300х300 мм;
• для гостиной 70 м² при длине трубы 5 м – 350х350 мм.

Помимо прямых труб, которые устанавливают во время строительства дома, используют наклонные. Их можно монтировать к уже существующим дымоходам или вентиляционным колодцам, вытяжкам. Такой вариант подходит для установки при всех необходимых условиях в уже жилом помещении коттеджа.

Камин своими руками

Возведение таких конструкций требует многих знаний и умений. Собственными силами можно возвести фальш-очаг, он без проблем удержится на плитах перекрытия. Для настоящей отапливаемой конструкции необходимо подойти со всей серьезностью. Проектировать надо начинать на этапе планирования дома.

Необходимые этапы:

• выбрать модель и рассчитать ее мощность;
• провести расчет фундамента и его совмещение с перекрытием пола;

• запланировать и отобразить на схеме необходимые изменения в конструкции кровли;
• определить материалы и их количество для проведения всех видов работ, включая облицовку камина;
• создать эскизы и чертежи;
• предусмотреть безопасность использования, особое внимание уделить противопожарным мероприятиям.

Прежде чем обратиться к специалистам за консультацией, надо представить свой будущий камин во всей красе. Начинают с эскиза, а затем переходят к детальной проработке деталей будущего обогревателя дома.

Чертеж выполняется в четырех ракурсах: прямо, сбоку, сверху и виде в разрезе. Опытные мастера составляют подробные схемы с каждым рядом укладки кирпича и точными углами срезов элементов.

Фундамент

Когда речь идет о рабочих моделях камина, стоит учесть множество факторов.

• Фундамент возводится отдельно от других несущих стен и перекладин, так как нагрузки на элементы совершенно разные, может произойти перепад давления на перекрытия, ведущий к разрушению здания.
• Площадь подошвы должна быть больше основания конструкции.
• Минимальное углубление – не менее 50 см. Реальная величина зависит от свойств почвы, как и мероприятия по ее уплотнению.

• Глубина котлована под камин должна быть ниже линии промерзания грунта на 20 см.
• Свободное пространство между перекрытием здания и фундаментом не менее 5 мм. Это позволит при перепаде температур избежать трещин, деформации элементов строения и конструкцией очага. Зазор обычно заполняется песком.

При сегодняшнем обширном выборе готовых изделий и материалов для создания камина собственными руками воплотить давнюю мечту не составляет труда. Модели можно подобрать для любого размера кошелька.

О том, как сделать камин из кирпича своими руками, смотрите в следующем видео.

Используемые источники:

• https://otivent.com/kamin-svoimi-rukami-iz-kirpicha
• https://kaminyn.ru/kinds/kak-ustroin-kamin.html
• https://dekoriko.ru/kaminy/ustrojstvo/
• https://stroy-podskazka.ru/kamin/ustrojstvo-princip-raboty/
