Устройство и расчет выгребной ямы в частном доме, как ее сделать своими руками

Максимальная глубина выгреба – три метра

Вернуться к оглавлению

Какими бывают выгребы

Конструкция сливной ямы зависит от назначения. Она влияет на способ удаления и очистки отходов.

Выгреб для дачного туалета

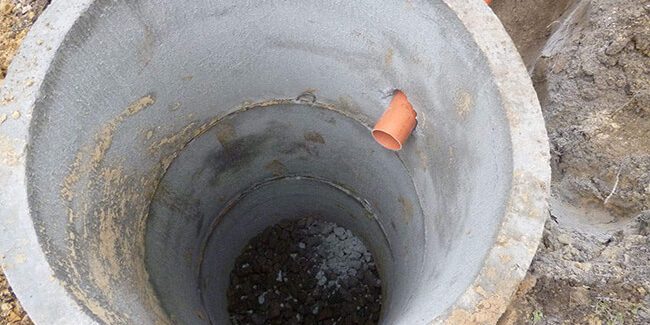

Ямы с проницаемым дном

Например, для бани копают поглощающую яму, дно которой отсыпано дренирующим материалом. Такие же выгребы роют для дачного туалета.

Небольшие ямы с проницаемым дном роют и для дома, в котором не собирается больше одного куба отходов в сутки. Это может быть коттедж для постоянного проживания, в котором нет душа и ванны.

Главное преимущество таких выгребных ям – экономичность возведения и эксплуатации.

Чаще всего их сооружают из двух-трёх установленных друг на друга бетонных колец метрового или полутораметрового диаметра. Вода из этого выгреба уходит в грунт, поэтому ёмкость наполняется твёрдыми отходами достаточно долго.

Некоторые заменяют кольца старыми автомобильными покрышками. Сооружение не слишком экологичное.

Но если соблюсти допустимые расстояния, в том числе и по отношению к уровню грунтовых вод, и не допускать переполнения, нормы СанПиН нарушены не будут.

Кольца из покрышек для выгребной ямы

Проницаемое дно ямы с герметичными стенками не позволяет канализационной воде впитываться в почву выше трёхметровой глубины.

Но если в выгреб сливают только стоки из бани, у него могут быть проницаемые стенки. Жидкость просачивается в грунт почти от горловины.

Такой колодец называется фильтрующим, он подходит для дома, в котором отходы из ванной и туалета собираются в разные ёмкости.

Для строительства фильтрующих ёмкостей используют глиняный полнотелый кирпич, укладываемый с зазором, или стеновые бетонные кольца с перфорацией.

Читайте такжеРасстояние между сараем и жилым домом

Такой вид колодца применяют вместе с отстойником в очистных автономных мини-системах.

Яма для бани с проницаемыми стенками из кирпича

Глубина ямы может превышать три метра, так как твёрдого содержимого в ней нет, и её не откачивают.

Герметизированные ёмкости

Чтобы неочищенные канализационные отходы не впитывались в землю, более правильно и экологически безопасно строить выгребы с герметичным дном, если это не для дачного дома.

Пример монолитной ямы

Строят такие ямы аналогично проницаемым. Но дно в них не отсыпают щебнем, а бетонируют. Яму под дворовым туалетом или домом со встроенной уборной роют другой формы.

В ней два уровня глубины, соединяемых покатым дном. Это нужно для удобства откачки, чтобы твёрдое содержимое собиралось в более глубокой части ямы под горловиной.

Чертеж герметичной ямы для туалета на даче

Ширина выгреба достигает 2,5-3 метров, поэтому углублять её не нужно. Грунт не впитывает стоки.

Если выгреб вырыли не под туалетом, а на некотором расстоянии от него, яма может быть цилиндрической или прямоугольной. При метровом диаметре в неё поместится всего 3 м³ стоков. Из-за герметичного дна она будет быстро наполняться.

Схема устройства яма под жилым домом

Вернуться к оглавлению

Что такое перелив, и для чего он нужен

Для увеличения объёма накопителя его расширяют по горизонтали и увеличивают размеры выгребной ямы.

Например, вместо метрового диаметра кольца берут 1,5 или 2-метровое, сооружают прямоугольную ёмкость из кирпича, монолита 2х2 или 2х3 м, или ставят заводскую модель с несколькими секциями.

Иногда к выгребной яме-отстойнику присоединяют дополнительные ёмкости для перелива. Получается система из двух или трёх септиков, соединяемых трубами.

Читайте такжеПроект и планировка дома 4х6

Из них выходит почти осветлённая вода и сбрасывается на почву, в уличный кювет или колодец с проницаемыми стенками.

Выгреб с двумя дополнительными ёмкостями

Нужны ли дополнительные ёмкости, определяют расчётом. Нужно умножить суточную норму потребления воды одного человека (по нормам это 0,5 м³ на взрослого и 0,25 м³ на ребёнка) на количество членов семьи. Получается необходимый объем ямы.

Расчёт размеров показывает, что семья из 4 человек заполняет герметичный резервуар за три-четыре дня. Поэтому как минимум одна ёмкость с проницаемым дном всё равно понадобится.

В первой канализационные стоки будут отстаиваться, фекальные массы опустятся на дно, а вода будет переливаться в соседний резервуар.

Если есть перелив, на 4 человека хватит выгреба в 3-4 м3

Объём ямы увеличивают или присоединяют к ней дополнительные ёмкости, чтобы как можно реже откачивать стоки.

Отделение воды от твёрдых масс иногда позволяет обходиться без ассенизации по несколько лет. И ещё реже, если засыпать в отстойник препараты для биологической очистки.

Вернуться к оглавлению

Из чего возводят стенки выгреба

Рассмотрим материалы, применяемые для автономной канализации.

Бетон

По стандарту для заливки сливной ямы используют тяжёлый бетон с характеристиками:

• плотность – 2200 кг/м³;
• прочность на сжатие – класс В15;
• морозостойкость – F50 (не менее 50 циклов замораживания-оттаивания);
• влагонепроницаемость – минимум W6.

Для придания бетону необходимых свойств, в том числе устойчивости к агрессивным средам, в его состав добавляют присадки, пластификаторы. Для первичной антикоррозийной защиты поверхность обрабатывают водоотталкивающими смесями.

Из лёгких бетонов необходимая плотность только у керамзитобетон. Газобетон ячеистый и не подходит для заглубляемых в грунт конструкций.

Бетонирование дна ямы

При использовании монолитного бетона в котлован устанавливают опалубку из доски или плоского шифера. Если яма герметичная, сначала заливают дно и армируют его стальной сеткой. Затем делают стенки и перекрытие.

Читайте такжеПланировка узкого дома

Кладочный материал

Монолитные конструкции сложны в монтаже, но герметичны. Их строят, если нужно сделать яму непроницаемой. Если выгреб без дна, то можно использовать кладочный материал. Обычно это глиняный кирпич.

Некоторые используют силикатный, но от постоянной влажности его прочность снижается. Чтобы этого избежать, кладку с обеих сторон оштукатуривают.

Возведение стенок кирпичного септика в картинках:

Шаги, фото	Комментарий
Копка котлована	Котлован копают строго по размеру ёмкости, чтобы не тратить время и силы на обратную засыпку.
Устройство опоры для кладки	Для надёжной опоры заливают бетонную ленту высотой 20 см. После установки опалубки её внутреннюю полость можно забутовать камнями и обломками кирпича, уложить проволоку.
Заливка	Потом дно заливают пескоцементным раствором.
Начало кладки	В тёплое время года через пару дней можно начинать кладку.
Устройство проницающих отверстий	В данном случае грунт глинистый и плохо пропускает воду, поэтому у ямы сделали проницаемое дно и стенки.
Возведение стенки на всю высоту	Чтобы не ослаблять кладку, ряды с отверстиями чередуют с двумя-тремя сплошными.
Сливное отверстие	Во время кладки вставляют сливную трубу.
Лаги перекрытия	Кладку выводят на необходимую высоту. Поперёк укладывают лаги.
Настил	Поверх укладывают настил из досок, который послужит опалубкой для перекрытия. Оставляются отверстия для вентиляционной трубы и люка для откачки.
Замоноличивание перекрытия	Настил накрывают непроницаемым материалом, укладывают стальную сетку и заливают.

При размере 2х2 м и с такой же глубиной объём ямы получится 8 м². На строительство уйдёт примерно по 0,5 тонны щебня и песка и 600 штук кирпичей полуторного формата. Кирпич чаще всего используют бывший в употреблении.Вернуться к оглавлению

Подводя итоги

При строительстве выгребной ямы с проницаемым дном иногда применяют заводские кольца. Они много весят, поэтому понадобится подъёмная техника. Зато работа будет сделана всего за один день.

Для герметичной ямы кольца тоже используют. Но при заливке стыков простым раствором герметичность со временем нарушается. Возникает течь.

В этом случае зазоры заделывают саморасширяющимся шнуром и специальными ремонтными смесями. Как минимум, штукатурят поверхность с двух сторон.

Вернуться к оглавлению

Видео: монтаж ямы из бетонных колец

Для нормальной работы канализационной системы частного дома крайне важен размер сточного резервуара. Расчет выгребной ямы производится аналитическим методом, в котором за основу берутся данные о количество проживающих.

Расчет объема

Объем выгребного резервуара – важный параметр, от которого зависит эффективность работы канализационной системы и частота чисток стока. Рассчитывается он исходя из количества проживающих в доме. Если речь про дачный вариант, то принимается среднее арифметическое пребывающих в здании людей. Например, в круглогодичном коттедже живет 4 человека: 3 взрослых и 1 ребенок.

Совет от эксперта: Стандартно на 1 взрослого человека принимается 0,5 кубометров отходов, для ребенка в половину меньше. Если к стоку подключены какие-либо устройства потребляющие воду, то учитываются и они. В нашем примере они не подсоединены.

Выходит, что в сутки в выгребную яму будет сливаться 3*0,5+0,25=1,75 кубометров стоков. Полученное значение всегда округляется в большую сторону. Это поможет предупредить переполнение резервуарами при необходимости подобрать подходящий объем готовой емкости. В нашем случае, принимается значение 2 кубометра.

Объем резервуара должен в 3 раза превышать суточное количество отходов. Поэтому, 3*2=6. Оптимальным объемом резервуара для семьи из трех взрослых человек и одного ребенка будет 6 кубических метров.

Для оборудования канализационной системы дачного дома используется иная схема. Чаще всего, на даче не живут большими семьями, а приезжают на несколько дней отдохнуть, собрать урожай или убрать огород. Можно не проводить расчеты, а просто обустроить сток, емкость которого будет находиться в пределах 1–2 кубометров.

Зачем рассчитывать объем:

1. Это необходимо для подбора целесообразной конструкции выгребной ямы. Существует два вида стоков: открытые и закрытые. Открытые более просты в обустройстве и обслуживании, но подходят только для переработки стоков, объемом до 1 кубометра. Закрытые практичнее, т. К. они способны поглощать большее количество отходов и безопаснее в экологическом плане;
2. Если неправильно рассчитать объем сточных вод у открытого резервуара, то он будет справляться со своей работой значительно медленнее, чем должен. Кроме того, выходящие стоки будете заражать почвы и грунтовые воды.

При расчете потребного объема нужно дополнительно учитывать уровень грунтовых вод, В местности, где они близко расположены к поверхности земли возможно переполнение ямы за счет их повышения.

Расчет глубины и диаметра

Имея потребный объем для организации сточного резервуара, нужно рассчитать его конструктивные размеры. Глубина определяется исходя из уровня грунтовых вод и особенностей обслуживания стока. Для периодической очистки выгребной ямы Вы будете пользоваться ассенизаторскими услугами. Это нужно не только для удаления жидкости, но и для очистки стенок и дна от твердых наростов.

Длина шланга ассенизаторской машины редко превышает 3 метра, поэтому если глубина ямы больше – это может негативно сказаться на её очистке. Если шланг не достанет до дна емкости, ил, который осаживается в нижней части резервуара, не будет утилизироваться. Стандартными значениями считают 2,5 и 2,7. 3 метра применяется редко, но эта глубина может компенсироваться песчано-щебневой подушкой (в особенности, в негерметичных стоках).

Также, нужно помнить, что если грунтовые воды находятся выше 2-х метров, то нет смысла строить выгребную яму. Во время весенних паводков её объем будет заполняться подземными водами, из-за чего эффективность работы канализации значительно снизится. Лучше использовать септики или бочки подходящего диаметра, предварительно защитив из металлическим или бетонным кожухом.

Чтобы определить остальные конструктивные размеры, воспользуйтесь формулами тригонометрии.

Котлован под выгребную яму, зачастую, представляет собой прямоугольный параллелепипед. Формула объема для параллелепипеда:

V=a*b*h, где a – это длина, b – ширина, h – глубина. У нас есть потребный объем и приблизительные данные глубины.

Из этой формулы можно узнать, какой должна быть ширина ямы:

b=a*h/V.

В нашем случае, получается b=a*2/6. По формуле, можно принять длину ямы 3 метра, тогда ширина будет равна 1. Пересчитываем для проверки:

V=3*1*2=6. Всё сошлось, можно приступать к строительству.

Если яма предусмотрена открытого типа, то можно сделать её глубину большей.

Но что, если будет использовать форма цилиндра? Ведь бочки, бетонные кольца и покрышки имеют именно такое сечение. Тогда формула представляет собой:

V=3.14*d²*H/4. Здесь нам известны все значения, остается только рассчитать потребный диаметр.

d²=V*4/3.14*H.

Потом из полученного числа извлекается корень.

Естественно, что некоторая погрешность допускается, но специалисты по обустройству выгребных ям обращают внимание, что лучше будет, если полученные значения будут немного превышать расчетные данные.

Как рассчитать материалы для выгребной ямы

Обустройство выгребной ямы также включает в себя расчет строительных материалов. Сточный резервуар может быть построен из:

1. Кирпича;
2. Шлакоблока;
3. Бетонного раствора;
4. Металлической или пластиковой бочки;
5. Автомобильных покрышек;
6. Бетонных колец.

Нужно знать габариты используемого строительного материала. Например, у красного кирпича параметры следующие:

250 х 120 х 65.

Имея габариты, можно без труда рассчитать количество кирпича для обустройства ямы. Также учитывается прослойка цемента и бетонная плита на дне (если яма закрытого типа). Учитывается вид кладки – для обустройства сливных резервуаров рекомендуется шахматная двурядная.

Шлакоблок имеет большие размеры, чем кирпич – 390 х 180 х 190. Из-за увеличенной ширины, его укладывают в один ряд в шахматном порядке. Обратите внимание, что после четвертого ряда нужно сделать сплошной пояс. Его толщина зависит от глубины ямы.

Намного легче работать с бетонными кольцами или покрышками. У них стандартная высота и диаметр. Согласно ГОСТ 8020-90, бывают конструктивные элементы с размерами от 840 мм (наружный диаметр) до 2200 мм. Внутренний диаметр – от 700 до 2000 мм. Берется ближайшее большее значение, подходящее по расчетам. Естественно, к каждому диаметру кольца нужно подобрать подходящую нижнюю плиту. Их габариты также стандартизированы и соответствуют диаметрам сквозных элементов. Дополнительно учитывается толщина бетонного пояса.

Размеры покрышек также стандартизированы. Они классифицируются по области использования. Для небольших выгребных ям подойдут легковые – R13, для широких лучше будет купить покрышки от грузовых автомобилей. Их диаметр доходит до1 метра, благодаря этому можно будет уменьшить глубину котлована.

Отдельно рассчитывается толщина щебневой подушки. Для ямы закрытого и открытого типа, насыпь будет разниться. На дно котлована насыпается 20 сантиметров речного песка, сверху на него утрамбовывается несколько слоев мелкого щебня.  Для открытой ямы нужно использовать камень различной фракции: песок, мелкий щебень, дальше больший и на самый верх укладывается строительный сор (обломки кирпичей, шлакоблоков и т. д.). У закрытой емкости днище укладывается смешанным в равных количествах песком и щебнем.

При организации отвода канализационных стоков на даче, многие стараются выбрать наиболее простой способ. Рассмотрим вариант сливная яма своими руками – постройка очистка и обслуживание. Действительно, строительство выгребной ямы – это наиболее простой и в меру удобный вариант дачной канализации, особенно, если планируется сделать все собственными силами, без привлечения специалистов.

При выборе этого варианта стоки будут накапливаться в резервуаре-отстойнике, который нужно будет регулярно очищать. Периодичность очистки зависит от количества стоков, то есть числа домочадцев и наличия в доме сантехнических устройств и бытовой техники, подключаемой к канализации.

Этапы строительства сливной ямы:

• Выбор места для строительства;
• Выбор объема ямы;
• Выбор материала для строительства;
• Проведение земельных и строительных работ;
• Обустройство территории, прилегающей к яме.

Рассмотрим, как построить сливную яму поэтапно.

Содержание

Выбор места для строительства

Как правило, сливную яму стараются расположить подальше от жилья, так как данное устройство не гарантирует отсутствия неприятного запаха.

Однако при выборе места ее расположения следует учитывать еще целый ряд аспектов:

• Уровень, на котором залегают грунтовые воды. Строить яму нужно в сухом месте, в котором грунтовые воды расположены на глубине не менее двух метров;
• Расположение колодцев или иных точек забора питьевой воды. Сливные ямы нужно располагать на максимальном отдалении от колодцев, минимальное расстояние – 30 метров.
• Длина трубопровода. Стремление отнести сливную яму на максимальное расстояние от жилья ограничивается таким обстоятельством, как длина канализационных труб. Устройство чрезмерно длинного трубопровода нежелательно, так как его будет сложнее обслуживать;
• Возможность обеспечить подъездные пути. Так как яму нужно периодически очищать, необходимо позаботиться, чтобы к ней было удобно подъехать.

Выбор объема ямы

Когда строится накопительная канализация, важно правильно определить объем резервуара.

Для этого следует учесть характер использование дома (постоянное или сезонное проживание), количество домочадцев, частоту использования бани и пр.

В прежние времена считалось, что на одного человека следует планировать по полкубометра объема ямы. Однако с появлением таких благ цивилизации, как стиральные машины и прочие устройства, этот объем явно является недостаточным.

Совет!

При выборе объема сливной ямы удобнее всего ориентироваться на объем цистерны машины ассенизаторов, которая будет приезжать на очистку.

От того сколько нечистот смогут выкачать за один прием ассенизаторы, будут зависеть размеры будущего резервуара.

Еще один вопрос: какой глубины должна быть сливная яма?

Ответ на него зависит, во-первых, от глубины расположения грунтовых вод, а во-вторых, от возможностей ассенизаторских машин.

Так как при слишком глубоком резервуаре его невозможно будет очистить полностью.

Выбор строительного материала для сооружения ямы

Что касается формы сливной ямы, то лучшим вариантом считается цилиндрический резервуар.

Дело в том, что в таком случае легче производить очистку выгребной ямы.

Впрочем, если строятся сливные ямы – конструкция зачастую зависит от выбранного материала для строительства.

Как правило, для сооружения данного варианта местной канализации используются следующие материалы:

• Керамический кирпич;
• Железобетонные колодезные кольца;
• Готовые пластиковые емкости.

Эти материалы используются чаще всего, хотя при сооружении сливных ям на дачах домашние мастера иногда применяют и другие подручные материалы, например, старые покрышки от автомобилей или цилиндрические корпуса от старых стиральных машин.

Проведение земельных и строительных работ

В любом случае, строительство сливных ям начинается с земельных работ, так как необходимо подготовить резервуар для сооружения отстойника.

Самый простой вариант строительства – установка герметичной пластиковой емкости. Для этого копается резервуар необходимой глубины и траншеи для прокладки канализации.

Верхнюю часть грунта стоит сохранить для обратной засыпки или распределения по участку. А вот суглинок, камни и песок придется вывозить с участка.

Затем в готовую яму устанавливается емкость, к которой подводятся трубы.

Несколько сложнее построить сливную яму из кирпича.

В этом случае, также сначала необходимо подготовить резервуар.

В том случае, если строится герметичная сливная яма (а в большинстве случаев, в жилых поселках разрешается строить именно такой вид накопительных резервуаров), необходимо произвести бетонирование дна.

Для этого нижнюю часть резервуара качественно уплотняют, затем заливают раствором, приготовленным из щебня, песка, цемента и воды.

К дальнейшему строительству можно будет приступить только после того, как раствор окончательно застынет.

В том случае, если строится сливная яма с фильтрацией (например, при строительстве бани, в которой не будет туалета), на дно укладывается слой песка и щебня, чтобы вода могла свободно проходить.

Далее постройка сливной ямы продолжается выкладкой стен из кирпича.

Причем лучшим вариантом является керамический кирпич, который не разрушается под действием воды.

П постройке фильтрующей ямы кирпич укладывают так, чтобы между рядами образовывались отверстия примерно в 5 см.

Если требуется постройка герметичной ямы, то стены изнутри дополнительно покрываются раствором, предотвращающим протечку воды.

Пространство между стенами ямы и котлована заполняют глиной (для герметичных ям) или песком и щебнем (для фильтрующих ям).

Достаточно распространенный вариант строительства – сливная яма из колец.

В этом случае, не придется делать кладку, то есть процесс строительства ускоряется.

Единственный недостаток этого варианта – вес колец. Для их установки приходится привлекать кран-манипулятор или иную подъемную технику.

Как происходит монтаж сливной ямы при использовании колодезных колец?

Все работы можно разбить на этапы:

• Выкапывается яма глубиной один метр и такого диаметра, чтобы кольцо могло свободно встать в нее.
• В нее опускается первое кольцо (при помощи подъемной техники).
• На верхнее кольцо будет установлена бетонная крышка и отверстием для люка.

В результате проведения этих работ получается своеобразная «башня» из колец, которую требуется опустить вниз. При выполнении работы вручную, требуется привлечение хотя бы одного помощника.

Первый строитель опускается на дно ямы и начинает копку котлована.

Второй, оставаясь наверху, будет принимать ведра с грунтом.

Совет!

Для облегчения работы стоит использовать простейшее подъемное устройство – блок с перекинутой через него веревкой. В этом случае, поднимать ведра с землей будет легче.

По мере извлечения грунта башня из колец начнет проседать под собственным весом. В результате, весь резервуар окажется внизу.

Совет!

Для облегчения работы грунт можно полить водой, при этом он станет более податливым.

Для герметизации стыков между кольцами и дна ямы используют цементный раствор и обрабатывают поверхности битумом.

При постройке фильтрующих ям, следует использовать готовые кольца с перфорацией в стенках. В этом случае, дополнительной гидроизоляции дна и стенок не требуется.

Завершающим этапом строительства является укладка плиты перекрытия и установка люка.

Обустройство территории, прилегающей к яме

Если мы строим сливную яму на участке, то необходимо позаботиться о том, чтобы ее было удобно очищать.

Естественно, мало кому понравится, если ассенизаторская машина для проезда к яме вынуждена будет проехать по клумбам и цветникам.

Конечно, необязательно обустраивать дорогу с асфальтовым покрытием, но проезд для грузовой машины должен быть обозначен.

Как можно сделать так, чтобы ассенизаторов пришлось вызвать реже? Ведь понятно, что каждый их приезд придется заплатить.

Например, может быть простроена сливная яма в частном доме своими руками с разделенным сливом.

То есть для утилизации стоков из туалета и от кухонной мойки нужно построить герметичную яму, а для отвода воды из ванной, в которой отсутствуют твердые отходы, использовать дополнительную яму с фильтрацией.

В этом случае, потрудиться придется больше, так как потребуется строительство двух резервуаров и двух трубопроводов, но зато пользоваться услугами ассенизаторов придется реже, следовательно, сократятся эксплуатационные расходы на обслуживание канализации.

<index>

Выгребная яма до сих пор используется, несмотря на появление и активное применение септиков, локальных очистных сооружений. Это обусловлено низкой стоимостью обустройства и возможностью применения материалов, бывших в употреблении. Копка котлована осуществляется самостоятельно или с помощью специальной техники. Сначала необходимо выбрать подходящий тип устройства и обеспечить герметичность ямы.

Правильно обустроенная выгребная яма функционирует долгие годы, не требуя к себе внимания.

Типы устройства выгребной ямы для частного дома

Доступные варианты:

• герметичная яма (с дном);
• выгребная яма без дна.

В первом случае стоки попадают в накопитель, который требуется периодически очищать. Котлован с дном хорошо защищен от протечек. Продукты жизнедеятельности и загрязненная вода скапливаются внутри. Когда уровень стоков повышается до критической отметки, посредством ассенизаторской машины яма очищается. Частота подобных манипуляций зависит от интенсивности использования сантехнических приборов (туалета, ванны, раковины).

Если объект небольшой (в доме проживают 1-2 человека), приобретают специальную малогабаритную емкость. Она герметичная, изготавливается из полимерного материала.

Такая конструкция называется накопителем (выпускается в виде пластиковой емкости). На объектах с постоянным проживанием рекомендуется сделать слив в котлован больших размеров. В данном случае глубина сооружения не должна превосходить 3 м, иначе будет сложно производить откачку стоков.

Положительные качества такого типа сооружений:

Схема выгребной ямы.

• за счет герметичности обеспечивается санитарная безопасность: почва не загрязняется, вероятность протечек снижается при условии, что правильно выполнены отделочные работы;
• закрытая выгребная яма обустраивается в грунтах разных типов.

Яма без дна имеет недостаток – высокий риск проникновения болезнетворных бактерий в почву и поверхностные грунтовые воды. Это может быть следствием нарушения строительных работ или эксплуатации сооружения.

Особенности такого варианта канализационной системы:

• боковые стенки препятствуют проникновению загрязненной жидкости в верхние слои почвы;
• вместо дна обустраивается дренаж, в качестве которого используется щебень или гравий.

Стоки сначала проходят своеобразный фильтр из мелких и средних фракций. Затем попадают в грунт, который также задерживает загрязнения. Такие канализационные системы тоже требуют периодической очистки, однако они осуществляются намного реже.

Необходимо обустраивать отдельные ямы под сточные воды от раковины/ванны и продуктов жизнедеятельности (от унитаза). Это обусловлено тем, что вода, содержащая минимальное количество нерастворимых вкраплений, быстрее уходит через дренаж на дне котлована.

Для поддержания условной чистоты подобных сооружений используют биоактиваторы. Они содержат бактерии, которые ускоряют процесс разложения фракций загрязнений. В результате практически все сточные воды уходят через дренаж. В яме остается только осадок в виде ила, содержащего нерастворимые частицы.

Открытые дренажные сооружения не обустраивают в случае:

• глинистого грунта на участке: вода будет с трудом уходить через такую канализационную систему, что обусловлено высокой плотностью и жирностью почвы;
• близкого залегания грунтовых вод: нечистоты не проходят через почву, а сразу попадают в воду, загрязняя окружающую среду.

Расчет объема выгребной ямы

Габариты котлована определяют с учетом количества проживающих человек в доме. Играет роль их возраст. Например, принято считать, что на 1 взрослого приходится 0,5 м³ стоков, на 1 ребенка – 0,25 м³. Чтобы узнать суточный объем, указанные значения умножают на количество человек. Например, если в доме живет 2 взрослых и 1 ребенок, достаточным считается: 2*0,5 + 1*0,25 = 1,25 м³. Полученное значение допустимо округлить в большую сторону до 1,5 м³.

Более точный объем можно узнать, если умножить полученную величину на количество дней до выкачивания.

Например, если ассенизаторская машина вызывается 1 раз в месяц, то достаточным будет 37,5 м³. Если округлить, получится общий объем ямы – 38 м³. Необходимо учесть еще запас – до 10% от полученного значения. Если это слишком большая яма, можно сделать ее меньше, но откачивание будет выполняться чаще.

Глубина сооружения должна составлять 2-3 м. Меньше 2 м копать яму не рекомендуется, т. к. необходимо отвести метровое пространство под выход газообразных веществ. Кроме того, важно учесть вероятность пучения грунта, что может способствовать подъему уровня дренажа и вытеснению стоков. Ширина определяется на основании первоначального объема выгребной ямы и ее глубины.

Нормы размещения выгребной ямы на приусадебном участке.

Выбор месторасположения сливной ямы

Очистное сооружение и накопитель обустраиваются на участке с учетом норм и правил, описанных в ГОСТ, СНиП.

Основные рекомендации:

• герметичный накопитель может находиться на расстоянии 5 м от жилого объекта (но это допустимо в крайнем случае, когда на участке недостаточно места), дренажный колодец обустраивается дальше – от 25 м;
• от соседнего участка отступают 10 м до выгребной ямы;
• расположить накопитель или дренажный колодец следует на расстоянии 30-50 м от природного водоема;
• до хозяйственных построек должно быть 15 м;
• котлован роется на расстоянии 2-4 м от дороги.

Чтобы сточные воды не попали на садовый участок или огород, следует отступить не менее 5 м и только после этого переходить к монтажу.

Строительство независимой канализационной системы

Схема самодельного септика из кирпича.

Чтобы ускорить выполнение работ, часто выбирается вариант установки готового накопителя, например септика из еврокубов. Однако дешевле обойдется сооружение, возведенное своими руками из кирпича.

Схема подобной конструкции:

• роется яма в грунте;
• стенки и дно укрепляют кирпичом;
• сбоку под слоем почвы подводится канализационная труба, она располагается под небольшим углом, чтобы ускорить продвижение стоков;
• сооружение закрывается крышкой, для обслуживания предусматривается люк;
• в верхней части котлована (в боковой стенке) предусматривается отверстие для подведения вентиляционного канала.

Сооружение с фильтрующим основанием строится по такой же схеме. Однако в этом случае на дне формируется щебневая подушка. Жесткого дна, обеспечивающего герметичность, как в первом случае, быть не должно.

При выборе отделочного материала для защиты стенок от сточных вод нужно учитывать свойства и степень прочности изделий.

Например, не рекомендуется применять силикатный или пористый кирпич. Такой материал будет поглощать влагу, что приведет не только к его разрушению, но и станет причиной распространения загрязненной жидкости за пределы накопителя.

Наилучший вариант для канализационного сооружения – обожженный кирпич. Он отличается прочностью, поэтому выдерживает воздействие сил пучения грунта. Кроме того, кирпич из обожженной глины не относится к материалам пористой структуры. По этой причине он лучше противостоит воздействию влаги.

Если планируется обустраивать дренаж на дне котлована, используют многослойную конструкцию: слой почвы, песка, гравия или щебня. Рекомендованное расстояние фильтрующего основания от грунтовых вод в период дождей, когда их уровень поднимается до максимальной отметки, составляет 1 м. Иногда в стенках колодца оставляют отверстия при кладке, что позволит улучшить фильтрационные свойства сооружения.

Рытье котлована

Выемка грунта на участке производится в соответствии с ранее произведенными расчетами. Причем между внешней поверхностью кирпичного сооружения, которое будет возводиться в дальнейшем, и стенками ямы оставляют до 50 см зазора с каждой стороны.

Если этого не сделать, объем накопителя уменьшится, т. к. придется смещать кирпичные стены.

Такая мера позволяет выполнить гидроизоляцию по наружным сторонам сооружения. Даже если используется обожженный кирпич, конструкция защищается от продолжительного контакта с влагой. Это способствует увеличению срока ее службы.

Основание герметичного сооружения должно быть прочным. По этой причине выполняется армирование, дополнительно обустраивается дренаж. Если пропустить один из этапов, снизится прочность выгребной ямы.

Инструкция по изготовлению основания:

Схема монтажа септика с песчано-гравийным фильтром.

1. Формируется песчано-гравийная подушка на дне котлована. Общая толщина слоя – 200 мм. Песок тщательно трамбуется, что позволяет снизить риск проседания основания в процессе заливки и высыхания бетона. Гравий тоже следует утрамбовать по мере возможности (он состоит из крупных фракций, поэтому такой материал сложнее уплотнить).
2. Основание гидроизолируется. Для этого на дно ямы укладывают рулонный прочный материал, например рубероид. Его настилают внахлест. Благодаря этому цементное молочко не попадет в грунт при заливке ямы раствором.
3. Поверх рубероида укладывают предварительно подготовленный каркас из стальных прутьев диаметром 8-10 мм. Рекомендуется использовать для крепления гибкую прочную проволоку. Сварка спровоцирует ухудшение свойств материала, в результате снизится прочность конструкции. Размеры ячеек армирующей сетки – 100х150 мм.

Отливка бетонного дна

Для приготовления раствора используют цемент марки М300 и выше. За счет этого повышается прочность сооружения. Заливают подготовленное многослойное основание слоем бетона толщиной до 150 мм. Этого достаточно, чтобы выгребная яма выдержала воздействие большого объема стоков.

Монтажные работы можно продолжить, когда бетон высохнет. Если нет времени ждать 28 дней, переходят к выполнению кирпичной кладки через 7-10 суток.

За это время раствор схватится, затвердеет достаточно, чтобы выдержать существенную нагрузку без риска потери свойств.

Возведение стен

В большинстве случаев несущие конструкции сооружают с использованием технологии в полкирпича. Для крупных котлованов возводятся более надежные стены: в 1 или 1,5 кирпича. Чтобы упрочнить конструкцию, после окончания строительства вертикальных перегородок производится обратная засыпка пространства между накопителем и стенками ямы. При этом используется смесь песка и цемента.

Готовить раствор не нужно. Достаточно дождаться, когда начнет выделяться осадочная влага, способствующая укреплению выгребной ямы. Нужный результат достигается, когда цементно-песчаная смесь полностью увлажнится. В результате получают монолитное сооружение, которое выдержит нагрузку, оказываемую стоками даже при условии заполнения накопителя.

Нанесение гидроизоляции

Работы по защите кирпичных перегородок от влаги производятся по мере выполнения кладки. Защитить поверхности после окончания строительства не получится из-за небольшого расстояния между накопителем и стенками котлована.

Для гидроизоляции используют обмазочные и рулонные материалы. Сильнее прочих распространена изоляция на битумной основе. Применяют мастики, рубероид.

Выгребную яму рекомендуется покрывать материалами обмазочного типа. Рубероид не прослужит долго при прямом контакте с монолитными стенами из увлажненной смеси цемента и песка. Допустимо комбинировать гидроизоляционные материалы, однако это приведет к удорожанию конструкции. Смесь из песка и цемента, которая используется для обратной засыпки, не нуждается в защите. Наоборот, необходимо обеспечить доступ влаги к данному слою материала. Только при таких условиях возможно затвердевание состава.

Отделка стен выгреба изнутри

Гидроизоляцию кирпичного септика необходимо производить, используя водоотталкивающие материалы.

Рекомендуется использовать штукатурные составы из подходящих по свойствам материалов. Так, предпочтение следует отдавать смесям с влагостойкими свойствами.

Но такой метод гидроизоляции недостаточно надежный, учитывая, что на слой штукатурки вода в действующем накопителе будет оказывать влияние круглосуточно.

По этой причине в смесь на этапе приготовления добавляют жидкое стекло. Подойдет калиевый, натриевый состав. Данный компонент улучшает свойства штукатурки.

Однако следует использовать все возможные способы защиты внутренних стенок из-за высокой влажности внутри накопителя. По этой причине дополнительно выполняется железнение поверхностей сооружения цементом.

Перекрытие сливной ямы

Сверху котлован и кирпичное сооружение закрывают разными способами:

• бетонная плита с отверстием под канализационный люк;
• деревянный щит, для защиты от воды его покрывают рубероидом, поверхности предварительно просмаливают.

Снизить отток тепла из сооружения в зимнее время года помогает слой теплоизоляционного материала. Рекомендуется применять для этой цели пенополистирол.

Однако предотвратить промерзание такие меры помогают не всегда. Необходимо дополнительно использовать слой грунта в качестве теплоизоляционного материала. Поверх бетонной плиты или деревянного щита укладывают почву. Толщина слоя должна быть 150-500 мм.

Строительство выгребной ямы без дна

Схема устройства выгребной ямы без дна.

Для семьи из 5 и более человек рекомендуется выбирать другой вариант обустройства канализационной системы. В данном случае целесообразно построить выгребную яму с дренажным основанием.

Принцип монтажа при этом сохраняется такой же, что и в случае с герметичным накопителем. Однако вместо прочного основания формируется слой сыпучих материалов: грунт, щебень. Технология строительства стен, их гидроизоляция используется та же.

Кирпичную кладку упрочняют песчано-цементной смесью, сверху конструкцию закрывают плитой, изолируют от контакта с водой.

Локальная канализационная система с очисткой стоков

В данном случае используются готовые септики. Они устанавливаются в подготовленные ямы. Главная функция таких сооружений заключается в сборе и очистке загрязненной воды.

Септики могут быть одно-, двух- и трехкамерными. Каждый из отсеков решает разные задачи.

Стоки, проходя через них, сначала очищаются естественным путем (осадок опускается на дно), затем проходят стадию биологической очистки, затем попадают в дренажный колодец или на фильтрационные поля (обустроены по принципу дренажа). Здесь вода очищается до 90-97% и может применяться повторно.

Комплекс дренажной канализации

Обустраивают распределительные колодцы. Их высота не превышает 400 мм, диаметр варьируется от 400 до 700 мм в зависимости от вида используемого для возведения стен материала. Для защиты конструкции от воды используются те же техники: обмазочная изоляция наружных поверхностей, штукатурка внутри, а также метод железнения.

Колодцы закрывают бетонными плитами или деревянными щитами, выполняют теплоизоляцию. Их рекомендуется оборудовать отводами. На дне колодцев создается бетонный лоток, по высоте он соответствует диаметру труб. Такие колодцы удалены от септика. От них отводятся коммуникации.

Нюансы эксплуатации выгребных ям

Дополнительно к перечисленным мерам рекомендуется сделать компостную яму. Ее стенки защищаются слоем глины (толщина до 300 мм), затем они бетонируются. Сверху выполняется кладка кирпича. Стенки компостной ямы должны возвышаться над уровнем земли. Они подвергаются железнению. Сюда сбрасывают осадок при очистке септика.

Такая мера используется для обеззараживания нечистот и преобразования их в компост. Для этого нечистоты выкладывают послойно: сначала торф или грунт, затем осадок из септика, сверху снова земля и т. д.

</index>

Что это такое?

Это сооружение состоит из канализационной трубы и вырытого котлована, куда поступают все нечистоты. Невзирая на все положительные стороны таких сооружений, они могут быть опасны для человека из-за микроорганизмов, которые начинают обильно размножаться при плюсовой температуре.

Основные сведения

Если выгребная яма была возведена без учёта всех санитарных и технических норм ( по СНиП ), нечистоты могут просочиться в почву, а затем и в грунтовые воды, что чревато тяжёлым отравлением организма. Если делаете сливную яму своими руками, не забудьте учесть все требования по проведению работ.

Подобный тип канализации чаще всего можно встретить на дачах, а также в частных домах, где на временной основе проживают два-три человека. Такое количество жильцов равномерно использует воду, поэтому систематическая чистка выгребного колодца не понадобится.

Виды конструкций

Самые безопасные, но затратные, — это герметичные. Такая конструкция не имеет дна и пригодна лишь для определенных условий. Выбор данного сооружения напрямую зависит от типа грунтового основания.

Более сложной конструкцией считаются бетонные или кирпичные. В свою очередь, такая постройка исключает возможность попадания сточных вод в грунт. Объем отстойника будет зависеть исключительно от нужд пользователя.

Примечание. Рассчитать их можно по ежедневному использованию воды и вариантам очистки.

Устройство простого резервуара

Эксплуатация герметичных резервуаров возможна с применением специализированных биологических активаторов. Они будут способствовать устранению неприятного запаха, и сделают процесс очистки значительно проще. На территории, где преобладает песчаная почва, можно обойтись самым простым вариантом.

При сооружении конструкции без дна в ход идёт совершено другая технология. Вместо бетонного или кирпичного дна, применяется обычный щебень.

Примечание. Таким образом, можно получить естественный фильтр для всей поступающей из дома жидкости.

Такая конструкция предусматривает нюансы, связанные с количеством поступающей воды.

Максимальный объем жидкости в сутки не должен превышать 1 м³.

Как и где правильно расположить?

От того, где будет расположен отстойник, зависит удобство его использования и безопасность для здоровья окружающих.

При выборе расположения ямы стоит учесть несколько важных аспектов:

• это изначально расстояние от скважины до выгребной ямы и от жилого здания;
• её удаленность от ближайшего места забора воды;
• возможность свободно подъехать для очистки.

Принимая во внимание санитарные стандарты, резервуар для сточных вод размещается на расстоянии примерно семи метров от дома. Однако в эти расчёты следует включить и вид накопителя, который будет использован.

Таким образом, герметичная яма в частном доме должна располагаться на расстоянии 5-7 метров, в то время как отстойник без дна нужно делать как можно дальше. Это позволит свести к минимуму появление любых неприятных запахов внутри помещения и не нарушить санитарные нормы .

Если участок оборудован колодцем или скважиной, отстойник следует разместить в 25-50 метрах от них. Придерживаясь таких норм, удастся избежать попадания в воду вредных микроорганизмов.

Совет. Из-за постоянной работы накопителя понадобится частое обслуживание . Поэтому стоит заранее позаботиться об удобном доступе машины ассенизаторов.

Санитарные нормы

Чтобы впоследствии не возникало проблем, необходимо соблюдать санитарные нормы:

• Сливная яма должна находится от колодца не менее чем за 35 метров.
• Нельзя использовать накопительную систему без дна, если наблюдается превышение отходов (более 1 куб.м).
• Крышка должна прикрывать яму плотно, особенно зимой, чтобы избежать промерзания резервуара. А лучше всего, если крышка с дополнительным утеплителем.

Основные нормативы

Устройство предусматривает в первую очередь оптимальное место. Следует учитывать, что при обустройстве канализации, трубы не должны проходить рядом с домом, но и большое расстояние не подойдет.

Перечень основных требований в частном доме:

Расстояние	Расстояние от соседей должно составлять минимум 5 м, расстояние до грунтовых вод и забора — не меньше чем по 1 м
По правилам, рядом с отстойником не должно быть скважины питьевой воды	Если почва глинистая, следует обеспечить расстояние между ними не менее 20 м. Для суглинка и супеси предусмотрены другие минимальные значения — 30 и 50 м соответственно
Расчет объема , в зависимости от количества проживающих людей	На каждого человека надо выделять минимум 0,5 м 3 от общего объема ямы. При соблюдении данного правила удается существенно продлить срок использования отстойника.К примеру, при использовании глинистой почвы, скорость фильтрации самая низкая, потому что в течение одного года способность к очищению сохраняется на достаточном уровне, а затем постепенно нарушается
Уклон труб	Прокладывая трубы, следует их размещать под уклоном 2-3%. То есть угол должен составлять 2-3 см на погонный метр трубы

Совет. Вызов ассенизационной машины оплачивается независимо от уровня заполнения бака, потому, при создании сливной ямы на своей даче имеет смысл обеспечить запас объема. Например, если в доме будут проживать три человека, оптимальный объем отстойника составляет 6 кубических метров.

Для работ вам понадобятся инструменты:

• перчатки или верхонки;
• ведра и лопаты;
• трос или веревка;
• тачка;
• уровень и рулетка;
• лестница; Соблюдайте технику безопасности, по возможности работайте не один.

Особенности углублений, для которых не предусмотрено дно

Этапы работ:

1. Сначала копают котлован. 1,5 м ³ почвы применяют для теплоизоляции над перекрытием, верхний слой и остальной грунт распределяют по территории участка.
2. Затем делают подушку на дне (щебень, песок), через которую будут уходить нечистоты.
3. Одновременно укладывают под углом трубы, что позволяет избежать застоя жидкости, и возводят стены, которые могут быть как из бетонных колец , так и кирпичных.
4. После укладки второго кольца в его верхней части устанавливают трубу, ведущую в колодец.
5. Когда проложен трубопровод, установлены кольца и крышки, переходят к монтажу люков.
6. Если кладка кирпичная, делают окопку, при этом нужно соблюдать размеры выгребной ямы (ширина составляет 30 см, высота соответствует уровню стен).
7. Не забудьте обработать от влаги.

В данном случае бетонная плита будет лежать не только на стенах колодца, но и на слое грунта, доступ к люку оставляют открытым.

Способы установки своими руками

Есть несколько методов по устройству , многое зависит от размеров и уровня сложности.

Как сделать поглощающую модель?

Поглощающая сливная яма подходит для владельцев небольших загородных домов. Простое устройство, не сложное обслуживание и выбор места расположения.

Стеновые покрытия можно выполнить из нескольких материалов, но самый простой вариант — из покрышек или бетонных изделий:

1. Выкапывается яма, диаметром 800 мм: учтите, она должна быть больше размера кольца.
2. По периметру котлована делается бетонная стяжка, которая и будет надежным основанием для колец.
3. В самом нижнем кольце делаются отверстия через каждые 100 мм для выхода воды.
4. Диаметр фильтрующих отверстий делается размером 50 мм.

Совет. Глубина отстойника не должна превышать 300 см, чтобы не сложно было извлечь осадок.

1. На 100 см сооруженный котлован должен быть заполнен битым кирпичом, гравием или щебнем. Точно таким же материалом, наполняется котлован и снаружи.
2. Перед засыпкой необходимо выполнить все гидроизоляционные работы, которые смогут блокировать внешнюю агрессивную среду.

На конечном этапе работ устанавливается плита с несколькими отверстиями (для вентиляционной трубы и люка).

Как построить герметичную модель?

В целом он ничем не отличается от предыдущего метода, но все-таки есть незначительные отличия:

• Дно нужно забетонировать.
• Не требуются отверстия для инфильтрации.

Схема выглядит следующим образом:

• Для начала армируется нижняя часть бетонного основания.
• Чтобы арматура не утонула, ее можно приподнять и укрепить на колышках.
• Стенки требуют тщательной герметизации. Самый недорогой вариант — это битум, для внешней части подойдёт штукатурка или глина.

Кирпичная кладка в этом случае занимает намного больше времени.

Монтаж готовых моделей

Можно выполнить стандартное решение, вырыть котлован по классической схеме и приобрести готовое изделие. Владельцу понадобится подготовить место для подушки, которое делается из гравия и бетона. Такая конструкция должна укрепиться в течение недели, после чего закладывается готовый комплект.

Заключение

Без исправно функционирующей канализационной выгребной ямы невозможно создать комфортные условия проживания. Процесс не сложный, можно справиться самостоятельно. Не экономьте на материалах, вы будете пользоваться сливной ямой в течение длительного времени. Главное — обеспечить достаточный объем и регулярное обслуживание. Если работы будут выполнены верно, то можно долгие годы наслаждаться уютом и комфортом своего загородного дома.

Полезное видео

Видеообзор наглядно покажет все детали монтажных работ:

Строительство из кирпича:

Опалубка для заливки бетона:

Читайте также:  Как правильно сделать канализацию на даче и в частном доме своими рукамиИспользуемые источники:

• https://planvsem.ru/dacha/glubina-vygrebnoj-yamy.htm
• https://www.kanalizaciya-stroy.ru/raschet-vygrebnoj-yamy.html
• https://kanalizaciyadoma.ru/sistemi/vygrebnaya-yama/slivnaya-yama-svoimi-rukami
• https://vodasovet.ru/kanalizatsiya/obustrojstvo-slivnoj-yamy-svoimi-rukami
• https://wodakachka.com/kanalizatsiya/slivnye-yamy/raschet-vygrebnoj-v-dome-sdelat-svoimi-rukami.html
