Сегодня практически в любом доме можно встретить вентилятор разной конструкции. Вытяжная система на кухне, кондиционеры, кулеры в ПК, системы принудительной вентиляции разных помещений в быту и на производстве — все эти устройства не смогут нормально функционировать без этой важной составляющей. В этой статье мы познакомимся с принципом работы разных по конструкции вентиляторов, а также узнаем их достоинства и недостатки.

Осевой или аксиальный

С виду вентилятор такого типа — это металлический кожух в виде цилиндра, где располагается колесо с лопастями разной конфигурации, установленное на один вал с приводом. Корпус имеет специальные перфорации для надежного закрепления на месте использования. Поток воздуха поступает параллельно оси вращения. На входе располагается коллектор — он улучшает аэродинамику изделия в процессе работы. Как работает изделие, можно объяснить довольно просто.

1. Закрепленный на специальной раме электрический двигатель раскручивает рабочее колесо вентилятора, насаженное на один вал с ним.
2. Обороты крыльчатки идентичны установленным изготовителем параметрам привода.
3. Лопасти закреплены на ступице таким образом, чтобы захватывать слои воздуха и направлять их вдоль оси. Размах лопастей не имеет четких градаций: в быту используют длиной в несколько сантиметров, а в промышленности — до нескольких метров.

Устройство защищено мелкой сеткой, исключающей попадание внутрь предметов, способных нанести вред конструкции, и в целях обеспечения безопасности.

КПД осевых агрегатов значительно выше других изделий, напор воздушной массы  и ее количество можно регулировать за счет изменения угла атаки лопастей. Этот вид вентиляторов используется для перемещения очень больших воздушных масс при низком встречном сопротивлении.

Ниже приведен чертеж осевого вентилятора, где 1 – корпус; 2 – рабочее колесо; 3 – лопатки; 4 – электродвигатель.

Достоинства:

• сравнительно небольшое энергопотребление;
• механизм работает исправно без вмешательства человека;
• для установки не требуется много места.

Недостатки:

• изделие исправно работает только с воздухом без примесей;
• высокая вибрация и соответственно шум.

Как правило, такие изделия устанавливаются снаружи объектов, чтобы шум работы вентилятора не мешал производственному процессу.

Радиальный

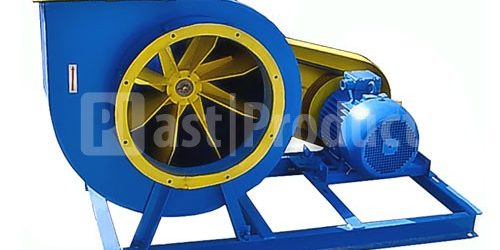

Радиальное или центробежное устройство отличается от других видов необычным спиральной конструкции кожухом, в котором расположено рабочее колесо, сжимающее при вращении воздушные массы, перемещая их в направлении от центра к периферийной части. В кожух поток поступает под воздействием центробежных сил от вращения колеса с лопастями.

Лопатки приварены к полому цилиндру по всему его периметру строго параллельно оси вращения при помощи стальных дисков, концы их загнуты внутрь или наружу, что зависит от прямого назначения устройства. Вращение может производиться в любую сторону — это зависит от того, как устроен вентилятор, и какие перед ним поставлены задачи (нагнетания или вытяжки).

Основные компоненты радиального вентилятора показаны на чертеже ниже, где 1- корпус; 2 — рабочее колесо; 3 — лопасти рабочего колеса; 4 — ось вентилятора; 5 — станина; 6 — двигатель; 7 — выхлопной патрубок; 8 — фланец всасывающего патрубка

Плюсы:

• выдерживает приличные перегрузки;
• экономия энергоресурсов до 20%;
• небольшой диаметр рабочего колеса;
• невысокие скорости вращения вала привода.

Минусы:

• высокие вибрации и шум;
• требовательность к качеству изготовления вращающихся частей.

Канальный

Такой тип вентиляторов устанавливают в стене, а в помещении видна только его решетка, далее идут воздуховоды, через которые отработанный воздух направляется наружу или к системе фильтрации и очистки, после чего возвращается назад.

Чтобы узнать все нюансы работы вентилятора этого типа, посмотрите видео. В нем подробно разъясняются функциональные особенности канального вентилятора.

Для изготовления корпусов этих оригинальных устройств используется многослойное полотно, состоящее из стали, прочного пластика или их комбинаций. Соединение происходит методом точечной сварки или крепежными деталями.

Достоинства:

• обработка одновременно нескольких помещений;
• осуществлять добавку свежего воздуха с улицы;
• вариации подачи воздушного потока.

Минусы:

• при подаче во все помещения происходит смешивание, если кто-то курит, то этот запах попадает в другие комнаты;
• нет независимой регулировки температуры;
• высокая стоимость установки, куда входит цена трубопроводов;
• чтобы чистить фильтры, нужен люк для работы.

На заметку! Весьма высокие характеристики по эксплуатации таких вентиляторов из-за их оригинального строения делают их популярными. Канальные вентиляторы устанавливают в жилых домах, крупных торговых комплексах и на некоторых видах производства.

Тангенциальные

Изделия этого вида состоят из корпуса, имеющего диффузор и патрубок, оригинального вида рабочее колесо, очень похожее на жатку уборочного комбайна, только сильно уменьшенного размера с загнутыми вперед параллельными лопастями.

Принцип работы тангенциального вентилятора основывается на повторном прохождении воздуха через рабочие параллельные лопатки в поперечном направлении, что является оригинальным нюансом этой конструкции. Кроме этого, эти устройства отличаются довольно высокими показателями по части аэродинамики.

Ниже приведен упрощенный чертеж тангенциального вентилятора, где 1 – входной патрубок, 2 – рабочее колесо, 3 – выходной диффузор.

Благодаря тому, что они могут создавать плоский поток воздушных масс, их часто используют для «теплых затворов», располагая вал вращения в вертикальном положении.

Преимущества:

• весьма высокий КПД;
• возможность направлять поток в любую сторону;
• создание уникально плоского и равномерного потока воздуха.

Этот вид изделий отличается весьма небольшим уровнем шума при довольно большом расходе воздуха в единицу времени.

Безлопастные

В основе работы безлопастного вентилятора заложен принцип действия реактивного двигателя: есть турбина, работа которой и способствует быстрой циркуляции воздуха в помещении. Конструкция этого вентилятора весьма оригинальная: мощное основание, овальная рабочая часть, визуально очень похожая на воздухозаборник современного авиационного двигателя.

Контурное кольцо имеет ряд перфораций, через которые вырывается воздух, увлекая за собой слои воздушных масс по закону аэродинамики. Мощная турбина может осуществлять прокачку до 20 кубических метров воздуха за секунду, чего не могут аналогичные устройства — это основное отличие этого вида изделий.

Скорость проходящего сквозь кольцо воздуха может достигать весьма приличных значений, производители такого оригинального оборудования уверяют, что она может превышать 90 км/ч.

Положительные качества:

• быстрота сборки и установки;
• высокая безопасность;
• большая экономия;
• пульт ДУ;
• LED-подсветка, успешно заменяет ночник;
• щетки привода выполнены из магнитного сплава, что исключает скопление на них пыли;
• весьма неординарный дизайн.

Минусы:

• высокая стоимость;
• сильный шумовой эффект из-за большой скорости потока.

Такие оригинальные изделия считаются разновидностью напольного вентилятора.

Бытовые

Для осуществления нормальной вентиляции в квартире или собственном доме используют специальной конструкции бытовые вентиляторы, т.к. они должны эффективно работать и не пропускать обратную тягу в помещение вместе со всеми негативными компонентами.

Электрическая схема вентилятора отличается в зависимости от его вида и назначения — она прилагается в инструкции по эксплуатации изделия. Аналогичная электросхема подключения практически не меняется, за исключением некоторых специфических для каждого конкретного устройства нюансов.

Под бытовыми вентиляторами понимаются также привычные всем нам конструкции для охлаждения воздуха в помещениях. По исполнению они могут быть настольного или напольного вида, стандартная комплектация — электрический привод, импеллер и ограничительные решетки для безопасности.

Функции бытового вентилятора могут быть расширены за счет эффективных добавлений:

• увлажнение воздуха;
• система ионизации, что весьма полезна для подрастающего поколения и людей пожилого возраста.

Эти усовершенствования повышают стоимость изделия, но положительно влияют на микроклимат помещения, особенно в период всплеска сезонных заболеваний.

Плюсы:

• простая эксплуатация и установка;
• довольно универсальны;
• небольшая стоимость.

Нельзя использовать:

• при бронхиальной астме;
• при онкологических болезнях;
• если в помещении много пыли;
• когда есть непереносимость к ионизации.

</index>В продолжение темы:Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике:Расчет потребленияэлектроэнергии техникойРассчитатьx25.05.2019Как правильно выбрать постельное белье с подогревомОбогреватель23.03.2019Электрическая печь для организации финской сауныОбогреватель16.03.2019Как правильно рассчитать печь для бани или сауныОбогреватель

Извините. Данных пока нет.

Ваше мнение Загрузка …Обзоры техникиКалькуляторрасчетаэлектроэнергииРассчитать

Типы вентиляторов

Для того, чтобы правильно выбрать комнатный вентилятор, необходимо разобраться с видами устройств. Итак, эти бытовые электроприборы для дома могут быть следующими:

• настольные;
• напольные;
• канальные;
• потолочные;
• настенные.

• увлажнитель воздуха;
• термодатчик;
• пульт управления;
• нагрев воздуха в комнате.

Учтите, что если Вы решили выбрать напольное тангенциальное устройство, его цена будет выше чем у других разновидностей. Помимо дополнительных функций и параметров, колонный вентилятор стильно выглядит и является одним из самых безопасных вариантов для дома.

Напольные осевые вентиляторы – явные лидеры по продажам среди остальных разновидностей уже многие годы и являются классическим примером прибора для охлаждения комнаты. Большие лопасти, которые обеспечивают сильный обдув, возможность переключать скорости, устойчивость и наличие поворотного механизма — все это гарантирует стабильность выбора этого товара и положительные отзывы покупателей о нем

Если Вы решили выбрать эту стандартную модель, обратите внимание на то что лопасти обязательно должны быть полностью закрыты сеткой для безопасности (особенно если у Вас есть дети или животные)

Намерены выбрать мощный, но тихий вентилятор? Потолочные модели будут как нельзя кстати! В то время как стандартные изделия обладают мощностью около 50 Вт, потолочный вариант имеет силу до 250 Вт. Лопасти электроприбора не крутятся быстро, однако благодаря большой мощности, Вы всегда будете чувствовать приятную прохладу в жаркие дни. Такое изделие особо популярно для размещения над обеденным столом или кроватью. Также нередко потолочные приборы покупают для террасы или летней кухни в загородном доме. Что касается настольных моделей, здесь все предельно ясно. Главным преимуществом, из-за которого можно выбрать настольный вентилятор, является маленький размер, удобство эксплуатации и дешевая цена. Это изделие удобно брать с собой в поездки, и оно отлично выручит в особо жаркий день. Учтите, что у таких вентиляторов слабый обдув, и они довольно часто ломаются.

Если для жилой комнаты следует выбрать обычный бытовой прибор, то для кухни, ванной комнаты и туалета необходимо купить специальный вытяжной вентилятор, который устанавливается в вентиляционное отверстие в стене. Он выполняет не такие функции как стандартное устройство и приобретается для удаления влажного воздуха после купания, неприятных запахов после приготовления пищи и т.д. По возможности остановите свой выбор на приборах с контролем температуры и влажности, внимательно отнеситесь ко всем нюансам монтажа.

Технические характеристики

Итак, мы разобрались какие существуют вентиляторы и как их выбрать, исходя из разновидностей. Также очень важным является выбор прибора по общим параметрам и наличию дополнительных функций.

К дополнительным функциям на которые стоит обратить внимание при выборе вентилятора, относится наличие таких опций:

• подсветка;
• таймер;
• датчик движения;
• ионизация воздуха;
• дистанционное управление;
• ЖК дисплей;
• защита от перегревания.

Советы по выбору

Как выбрать бесшумный настольный вентилятор для комнаты или офиса

Перед тем, как выбрать хороший настольный вентилятор, необходимо знать основные технические возможности. Главный плюс такого прибора это маленький размер, его легко установить на любом столе и полке. Он вполне может обеспечить вентиляцию маленькой комнаты или офисного кабинета, или просто быть использован для локального действия.

Обычно такие модели небольшой мощности и с 2-3 режимами скорости, технические параметры в основном идентичны с его «напольным собратом». Удобство таких приборов – и в способе их крепления: или небольшая устойчивая подставка или «прищепка». Диаметр лопастей – от 8 до 15 см, они нешумные и не потребляют много электроэнергии, средняя мощность – 15-20 Вт. Лучше всего отдавать предпочтение устойчивым моделям из прочного пластика или нержавеющей стали.

Выбрать безопасный бытовой вентилятор не составит труда, ведь производители позаботились о таких моделях. Главная их особенность заключается в типе конструкции не похожей на предыдущие версии. Движение воздуха происходит за счет турбины, которая перемещает воздушные массы через кольцо, таким образом, мягко направляя его в комнату. Эти модели не только походят семьям с маленькими детьми, но и для эстетов, ведь их ультрасовременный дизайн не оставит равнодушным.

Дополнительные функции

При выборе напольного вентилятора вы столкнётесь с тем, что почти все модели снабжены различными дополнительными опциями. Они значительно облегчают управление и делают эксплуатацию климатического оборудования более комфортной.

Наиболее распространённые функции:

1. Пульт дистанционного управления. С его помощью можно включать и выключать прибор, переключать режимы работы.
2. ЖК дисплей. Дисплей с актуальной информацией упрощает управление и настройку работы.
3. Таймер. Может настроить время работы вентилятора. Особенно актуально во время засыпания для автоматического отключения, чтобы не работал всю ночь.
4. Управление через Wi-Fi и Bluetooth. При наличии данной опции управлять устройством можно с компьютера или смартфона.
5. Ионизация. Насыщает воздух отрицательными ионами, воздух очищается от микробов, становится легче дышать.
6. Увлажнение воздуха. При помощи встроенного ультразвукового испарителя повышает влажность в помещении.
7. Датчик движения. Включает вентилятор, когда кто-то входит в комнату и выключает если помещение пустое.

Перед выбором напольного вентилятора нужно знать конкретные его характеристики. Ниже приведены рекомендации на основе которых вы можете выбрать параметры, подходящие для охлаждения именно вашего дома.

Характеристика, влияющая на площадь и интенсивность обдува, указывается для осевых устройств. Выбирайте вентилятор с лопастями диаметром от 10 до 16 сантиметров.

Мощность

Этот параметр напрямую зависит от размера охлаждаемого помещения. Для маленькой комнаты до 20 кв. м подойдёт вентилятор мощностью 40-60 Вт, для комнаты больше 20 кв. м нужна мощность от 60 до 140 Вт.

Воздушный удар

Эта характеристика не всегда указывается производителем, так как считают, что она неважна. Она зависит от диаметра лопастей и мощности, и влияет на скорость проветривания всего помещения.

Если указан воздушный удар 5 метров значит максимальное расстояние от вентилятора, на котором будет ощущаться его работа будет 5 метров.

Воздухообмен

Это производительность она варьируется от 100 до 3000 куб. м/час. С её помощью зная объём проветриваемой комнаты можно вычислить сколько смен воздуха может произойти.

Для разных помещений установлены различные нормы по количеству смен воздуха. Для расчёта необходимого воздухообмена нужно объём помещения умножить на норму количества смен воздуха за один час.

Средние нормы:

• спальня – 3;
• жилое помещение – 3-6;
• кухня – 15;
• туалет – 6-10;
• ванная комната – 7;
• гараж – 8.

Площадь обдува

Эта характеристика также показывает производительность вентилятора. Максимальная до 50 кв. м. Но лучше ориентироваться на воздухообмен.

Угол наклона и поворота

Угол наклона отвечает за поворот рабочего механизма вверх-вниз и может достигать 180 градусов.

Угол поворота отвечает за поворот рабочего механизма по горизонтали и колеблется от 90 до 360 градусов.

Большинство вентиляторов имеют функцию автоповорота — головка с двигателем и лопастями автоматически поворачивается из стороны в сторону в горизонтальной плоскости, остужая различные части комнаты.

Уровень шума

Чем меньше шум, тем более комфортно работает вентилятор. Выбирайте напольный вентилятор с уровнем шума 25-30 децибел.

Особенно повышенной шумностью страдают дешёвые модели.

Режим обдува

От режима обдува зависит интенсивность потока воздуха и зависит от количества скоростей вращения. Их может быть от 2 до 8.

Блок управления

Управление напольным вентилятором может быть сенсорным или механическим (кнопочным). Наличие информационного дисплея упрощает эксплуатацию, показывая какой режим и функции включены в данный момент.

С его помощью можно осуществлять удалённое управление, что также упрощает его использование.

Таймер

Таймер может пригодиться только если вы ложитесь спать с включенным вентилятором и хотите, чтобы он сам выключился через какой-то промежуток времени.

В остальных случаях, когда вы находитесь в комнате таймер не нужен, нет смысла настраивать его, проще включить или выключить ручками.

Ионизатор

Ионизация воздуха дополнительная полезная функция. Ионизатор насыщает воздух отрицательными ионами и это благотворно сказывается на самочувствии человека.

Увлажнитель

Совмещение вентилятора и увлажнителя воздуха помогает поддерживать влажность в доме в необходимых нормах. Цена из-за этого значительно выше, так как в одном климатическом приборе объединены два.

Сертификат

Для подтверждения качества и соответствия нормам, предъявляемым к климатическому и электрооборудованию, проверяйте наличие сертификата.

Устройство и принцип действия центробежных вентиляторов.

Конструкция вентилятора определяется его аэродинамической схемой, под которой понимают схематический чертеж его проточной части с указанием основных размеров в долях ₂. Вентиляторы разных размеров, выполненные по одной аэродинамической схеме, относятся к одному типу и являются геометрически подобными.

Основными элементамиявляются: рабочее колесо с лопатками, входной патрубок (коллектор), спиральный корпус, ступица, вал.

По конструкции рабочие колесаимеют ряд модификаций:

Лопатки. Преимуществом листовых лопаток является простота конструкции. Недостаток – большая жесткость.Профелированные оболочные и оболочно-каркасные обладают высокой жесткостью и работают при окружной скорости до 130 м/с.

Входной коллектор.

Входные устройства бывают осевые и коленообразные. Осевые представляют собой цилиндрический или конический патрубок, соединяющий входное отверстие колеса с атмосферой или всасывающим трубопроводом. Коленообразные представляют собой всасывающую камеру с входным прямоугольным отверстием. Поток в такой камере совершает поворот на 90. Сечение коленообразной коробки обычно больше сечения входа в колесо в 2-2,5 раза.Корпус. Выполняется в виде специального корпуса с параллельными боковыми стенками. На выходе из корпуса может быть установлен конический диффузор с углом раскрытия до 25. Спиральные камеры выполняют либо сварными, либо клепанными. Корпус выполняется съемным. В большинстве консольных конструкций вентилятора корпус подвешивается к кронштейну приводной части. Такая конструкция позволяет получить различные схемы сборки за счет поворота корпуса относительно оси.Только для крупных конструкций с двухсторонним всасыванием корпус устанавливается на раме или на лапах .Корпус дутьевого вентилятора из-за условий прочности и жесткости имеет каркас из профильного проката и обшивку из тонкого листа толщиной 4-6 мм. Для работы на запыленных газах корпус изготавливается из листовой стали большей толщины. Наиболее изнашиваемые листы защищают накладками из стали или белого чугуна. Для химически активных сред корпус выполняют из легированной стали Х18Н9Т.

Разновидности осевых аксиальных вентилирующих приборов

Различаются приспособления по разным параметрам:

по предназначению:

1. Настенные. Установка их проводится внутри шахт вентиляции или на выходе за решеткой вентиляционного отверстия. Для увеличения охлаждения на выходе часто проводится установка диффузора, благодаря которому повышается аэродинамика осевых вентиляторов.
2. Потолочные, когда вращение крыльчатки, установленной на длинной оси под потолком, обеспечивает циркуляцию воздуха в помещении.
3. Крышные. К этой разновидности относятся все аксиальные приборы, установленные на крыше, в том числе и осевые вентиляторы дымоудаления.
4. Оконные обычно устанавливаются на форточку и работают по принципу мини-кондиционера, а предусмотренная в конструкции стеновая панель облегчает монтаж изделия на оконном проеме. Аэродинамика осевых вентиляторов позволяет без лишних энергозатрат с помощью оконных механизмов наполнить комнату свежим уличным воздухом.
5. Напольные. К ним относится большинство бытовых приборов для охлаждения или нагрева (напольные обогреватели с компактным приборчиком для разгона теплого воздуха).
6. Бытовые. К ним можно отнести охладители системного компьютерного блока, охлаждение автомобильного двигателя, подачу горячего воздуха в фене.
7. Корпусные. Эти модели предназначены для охлаждения электроприборов или для усиления циркуляции воздуха в небольшом помещении, отличаются маленьким расходом энергии и низким уровнем шума.
8. С решеткой. Использование вентилирующего прибора с решеткой очень удобно: наличие решетки позволяет производить монтаж в любом месте, где есть подключение к электросети, при работе издает слабый шум.
9. С настенной панелью. Благодаря наличию панели, прибор для вентиляции удобен для стенового или оконного монтажа, их чаще всего используют для усиления воздушного потока.
10. Вытяжные. Модели этого типа активно всасывают приточный воздух, но выдувают слабее. Частично решить эту проблему помогает установка диффузора.
11. Нагнетающие. Этот тип характеризуется хорошим выдувом и слабым всасыванием приточных масс.

по особенностям строения корпуса:

1. Корпусные. Эти модели предназначены для охлаждения электроприборов или для усиления циркуляции воздуха в небольшом помещении, отличаются маленьким расходом энергии и низким уровнем шума.
2. С решеткой. Использование вентилирующего прибора с решеткой очень удобно: наличие решетки позволяет производить монтаж в любом месте, где есть подключение к электросети, при работе издает слабый шум.
3. С настенной панелью. Благодаря наличию панели, прибор для вентиляции удобен для стенового или оконного монтажа, их чаще всего используют для усиления воздушного потока.

по методу движения сред:

1. Если надо создать повышенную циркуляцию, то рекомендуется установка аксиальных вентиляторов обоих типов или возможна установка модели с реверсивным вентилированием.

по методу эксплуатации и характеру перемещаемых сред:

1. Общего предназначения. Используются для перемещения методом подпора воздушных непыльных сред, имеющих температуру не выше 80⁰С. К ним относятся все приборы, используемые в быту.
2. Коррозионноустойчивые. Изготавливаются из нержавеющей стали и других антикоррозийных составов.
3. Термоустойчивые. Для их изготовления применяется нержавеющая сталь и ее аналоги, способны выдержать температуру до 200°C.
4. Взрывозащищенные. Их монтаж производится в канальном трубопроводе. С помощью взрывозащищенных вентилирующих приборов производится транспортировка взрывоопасных сред.
5. Дымоудаляющие. Осевые дополнительно снабжены термостойкими и антикоррозийными свойствами.

Некоторые примеры применения

Без вентилирования не обойтись нигде. Вот несколько примеров, когда без вентиляции невозможна работа других приборов:

• на судах (морских и пресноводных);
• в квартире (особенно в кухне и ванной);
• в сушильных камерах различного типа.

Судовые вентилирующие приборы

На катерах и кораблях устанавливают судовые вентиляторы трех типов:

1. Вдувные. Эти судовые воздуходувы используются при необходимости нагнетания воздуха в помещении, часто оснащаются диффузором. Без судовых вдувных приборов невозможна полноценная работа котельной, подача к котлу приточного кислорода и охлаждение перегревшихся деталей.
2. Вытяжные. Такие аксиальные судовые приборы способны принудительно, методом подпора, убрать воздух из приборов. С помощью вытяжных судовых аксиальных моделей возможна быстрая очистка помещений от дыма и вредных выбросов.
3. Нагнетающие (ветрогоны). Судовые ветрогоны предназначаются для принудительной циркуляции воздушных масс без их вытяжки и замены.

Квартирная вентиляция

В квартире особенно важна полноценная вентиляция в кухне, ванной и уборной.

1. На кухне вытяжной вентилятор всегда устанавливается на вытяжку, дополнительно желателен монтаж на выходе канальной вентиляции, оба вентилятора для подпора воздуха работают почти без шума.
2. В уборной вытяжное устройство монтируется на выход канальной вентиляции и способствует удалению запахов.
3. Для ванной подбор системы вентилирования сложнее из-за высокой влажности. Там недостаточно просто установить вытяжку на канальную вентиляцию, нужна дополнительная установка конденсаторов.

Вентилирование камер для сушки

Специальные сушильные камеры используются в быту и производстве. При помощи сушильных камер можно:

• высушить одежду;
• заготовить сухофрукты;
• обеспечить снижение влажности древесины.

Сушильные камеры способны быстро провести высушивание, но для эффективности работы необходимы:

• наличие конденсаторов;
• вентилятор, равномерно распределяющий по сушильной камере методом подпора прошедший через нагрев приточный воздух.

С полноценной вентиляцией и равномерным распределением приточного прогретого воздуха сушильная камера будет работать эффективно при минимальном расходе энергии.

Короткий обзор различных вариантов осевых вентиляторов позволяет определить, какой прибор по размеру, расходу питания и техническим характеристикам лучше подобрать в зависимости от планируемого способа применения.

Технические моменты

Для изготовления крыльчатки применяются легкие материалы. Она может быть:

• пластиковой;
• дюралевой;
• алюминиевой;
• для воздушного перегона агрессивных сред – из нержавеющей стали.

Использование облегченных материалов обусловлено тем, что для вращения лопастей не требуется мощный двигатель. Даже на промышленных воздухонагнетателях редко применяются двигатели с мощностью свыше 800 Вт.

Основные технические характеристики устройства зависят от:

• направления вращения оси (влево или вправо);
• количества лопаток-лопастей;
• формы лопастных лопаток (изогнутые или плоские);
• мощности установленного двигателя;
• размера крыльчатки в диаметре;
• формы корпуса (чаще всего, корпус имеет форму цилиндра);
• защитной методики для снижения травматизма: решетка или жалюзи.

Иногда путают центробежные и осевые вентиляторы, считая, что это одно и то же, но разница между этими усиливающими поток воздуха устройствами большая. Они отличаются по техническим характеристикам и по принципу работы.

Виды

В зависимости от места и способа установки все вентиляторы делятся на несколько групп:

1. напольный;
2. настольный;
3. потолочный;
4. настенный;
5. канальный.

Наибольшее распространение в быту получили напольные, настольные и потолочные вентиляторы.

Напольные

Наиболее удобным и функциональным является напольный вентилятор. Благодаря большим лопастям он способен обдувать большое помещение.

Имеет много настроек по вертикали и горизонтали. Может работать в одном направлении или автоматически поворачиваться по горизонтали до 180 градусов.

Как понятно из названия он устанавливается на пол на специальной ножке, благодаря которой можно регулировать высоту устройства.

Некоторые модели оснащены дополнительными функциями:

• разнообразие скоростей и режимов обдува;
• управление при помощи пульта дистанционного управления;
• таймер выключения;
• ЖК дисплей и др.

К недостаткам можно отнести:

• более высокое потребление электроэнергии по сравнению с настольными;
• большие габариты доставляют неудобства если необходимо переставлять его в помещении.

Настольные

В отличие от напольных вентиляторов настольные меньшего размера, устанавливаются на стол или какую-то другую подставку, имеют меньшую мощность всё это приводит к уменьшению площади обдува.

Данный вид подойдёт для индивидуального использования, он очень мобилен, потребляет мало электроэнергии, низкая цена.

Недостатки:

• маленький радиус обдува;
• мало дополнительных функций;
• мало настроек;
• подходит только для маленьких помещений.

Потолочные

Это менее популярная модель, так как кроме сложностей при креплении потолки в помещении должны быть достаточно высокими и не для каждой квартиры он подойдёт.

Из-за того, что потолочный вентилятор крепится непосредственно к потолку, то и полезное пространство в комнате он не занимает.

Благодаря большим лопастям и повышенной мощности потолочные устройства могут эффективно и быстро охлаждать большие помещения в доме.

Устанавливается в основном в коммерческих больших помещениях: офисы, магазины, кафе и т.д.

К недостаткам можно отнести:

• большая стоимость;
• большое потребление электроэнергии.

Канальные

Это обычно встраиваемые в шахту вентиляции на кухне или в ванной комнате вытяжные вентиляторы, которые удаляют из помещения влажный или загрязнённый воздух.

Общеизвестно, что в каждом доме или квартире во время проживания членов семьи часто возникают посторонние запахи и большая влажность. В результате этого проживание домочадцев бывает не совсем благоприятным. Для устранения подобных проблем существует вентиляционное устройство. О том, что собой представляет вентилятор для вытяжки, на какие типы он делится, и будет изложено в этой статье.

Принцип работы

Система притока и вытяжки воздуха обладает определенным принципом функционирования. В ней воздушные массы искусственно нагнетаются в помещение посредством вентилятора. В результате этого получается разница в давлении и «отработанный» воздух, стремясь самопроизвольно отрегулировать данный дисбаланс, выходит наружу сквозь специальные вытяжные воздуховоды.

В основном вентиляторы для вытяжки представляют собой механизмы, где крыльчатка размещена на одном валу с электромотором. Воздушная струя при этом засасывается внутрь сквозь решетку с жалюзи, которое порой выступает в роли обратного клапана.

Данного типа вытяжные приборы, как правило, монтируются в окнах, но иногда при наличии небольшого воздуховода и недостаточной вытяжке, определенные изделия встраиваются непосредственно в стену. В случае установки длинного воздушного канала, применяются вентиляторы центробежного вида. В них струя воздуха направлена перпендикулярно к валу двигателя.

Работать механизмы для вытяжки могут в ручном и автоматизированном запуске. В первом случае для пуска механизма нужно включить его посредством выключателя. А во втором – изделие начнет работать при достижении определенных условий. Таковыми могут быть: возникновение настроенной степени влажности, включение лампочки, либо завершение заданного временного диапазона.

А также при ручной настройке вытяжки допускается включение обогрева зимой, при его летнем отключении, что, естественно, экономит электроэнергию. Для нагрева поступающей воздушной массы используется специальный теплообменник – рекуператор. Этот механизм работает по принципу взаимного обогрева, то есть выходящий поток воздуха нагревает поступающий в помещение. При этом они двигаются изолированно, и смешивания не происходит.

Расчет мощности

Для создания должной вытяжки для всякого вентилятора нужны правильные вычисления его производительности. Иначе он может не справиться с нагрузками, и коэффициент полезного действия будет низок. Мощность вытяжного механизма необходимо рассчитывать с учетом вида комнаты и объема воздушной массы, которую необходимо обновлять.

По нормативным расчетам, на кухне воздух посредством вентилирующего прибора должен обмениваться не менее 9-14 раз за час. В ванной комнате обновление воздушной массы может происходить реже, примерно 5-8 раз в течение одного часа. В то же время при пользовании душем это значение необходимо увеличивать до 17-20 раз в час.

Для туалетов обычно хватает 5-9 обновлений за вышеупомянутый промежуток времени. Чтобы правильно высчитать минимальную мощность вентилятора, нужно, прежде всего, подсчитать объем обслуживаемого помещения, а затем умножить на требуемое количество замены воздушной массы за час. Например, на кухне с объемом 30 м³ требующаяся наименьшая мощность вентилятора должна быть 30 м³ х 14 = 420 м³/час.

Большую роль для полной вытяжки играет и расположение устройства. Ведь удаляемый из комнаты воздух необходимо полностью заменить свежим. Обычно это происходит через щели в двери или специально предусмотренные для этого отверстия в стене. А когда прибор находится рядом с выходом на улицу, то он создаст обмен воздуха только вблизи и не сможет повлиять на остальную воздушную массу в комнате.

Специалисты рекомендуют располагать вентилятор наверху, чтобы всасывать теплый воздух, при этом источник для его поступления должен быть напротив прибора.

На кухне вытяжной вентилятор устанавливать желательно около плиты, поскольку это будет способствовать дополнительной вытяжке вредных запахов от приготовления пищи.

В случае, когда в комнате стоят приборы с дымоходом, то располагать вентиляторы нужно так, чтобы не происходило всасывания угарных газов из дымоходной трубы обратно в помещение. Такие требования не распространяются на котлы с распределенной тягой, в которых внутри трубы происходит обмен свежего воздуха с отработанным газом.

Виды и характеристики

Вентилятор является основным звеном всякой вентиляционной системы принудительного вида. Это вытяжное устройство повсеместно применяется в быту и без него сейчас трудно представить деятельность человека. Существуют разные типы вентиляторов по конструкции и характеристикам. Проанализируем более детально каждый из этих видов.

Канальный

Характерной особенностью данных механизмов является то, что они сделаны в виде цилиндра, а внутри его встроен вентилятор. Таким образом, сам прибор является продолжением воздуховода. А также он может быть смонтирован в стене. В любом случае во время работы из-за внутреннего расположения их совсем неслышно и они безопасны в эксплуатации.

После монтажа канального бесшумного вентилятора для вытяжки оставшееся пространство закрывается решеткой. Каналы для обмена воздушной массы проводятся из комнаты через фильтрующую систему. Таким образом, поток подвергается очистке и затем поступает снова в помещение посредством специальных распределителей. Воздуховоды удобно монтируются между навесным и настоящим потолком – такой прием допускает значительно увеличить возможности при оформлении дизайна.

Монтаж бесшумных канальных вентиляторов производится на приточные или на вытяжные воздуховоды. Кроме круглой формы такие механизмы могут иметь квадратную, плоскую и прямоугольную конфигурацию. Они монтируются обычно в шахтах для вентиляции и отличаются большой производительностью. Такие вентиляторы еще называют ротационными турбинами для принудительной вытяжки.

Осевой

Такого вида вентиляторы для вытяжки выполнены в виде цилиндра, внутри которого находится крыльчатка, установленная на валу электромотора. Воздух при данном устройстве двигается вдоль вала прибора, а перед ним зачастую монтируется коллектор, улучшающий аэродинамику изделия.

Несомненным достоинством таких вентиляторов является высокий КПД – более 100 кубических метров в час. Помимо этого, вентиляторы осевого исполнения отличаются простотой и мало шумной работой, из-за чего нередко монтируются в вентиляционных каналах кухонь и ванных комнат. Обычно осевые вентиляторы для вытяжки устанавливаются в виде дополнения к главной системе вентиляции.

Центробежный

Такой механизм вытяжного вида является своего рода новинкой на рынке вентиляционных устройств. В то же время он успел завоевать популярность и сейчас это самый распространенный вид вентиляторов, применяющихся в жилых помещениях для вытяжки. Отличаются они от других тем, что у крыльчатки нет угла в продольной линии, а имеют уклон в поперечной плоскости.

Следовательно, работа вентиляторов центробежного типа базируется на изменении воздушной струи под 90 градусов и ее движении через спиралевидное колесо. А название такое они заимели благодаря тому, что во время вращения лопастей, они откидывают воздушный поток в стороны, где образуется зона повышенного давления.

А в центральной части напротив – участок пониженного давления. Таким образом, происходит быстрое перемещение воздушной массы от центра. Из-за разницы давлений, воздух стремительно начинает нагнетаться извне. Эти приборы требуют установки специального коллектора, выполняющего роль диффузора.

Конструктивно его устройство облегчает нагнетание воздуха внутрь корпуса, и в то же время заглушает шум во время его движения. Благодаря своему монолитному литью вентиляторы центробежного типа имеют увеличенную прочность. Применяться они могут при температуре от – 45 до + 60 градусов.

С обратным клапаном

Основное отличие всякой вентиляции от кондиционирования заключается в том, что в последнем случае устройства функционируют с загрязненным воздухом. Вентиляторы с обратным клапаном гарантируют замену воздуха с разными примесями в виде пуха, мошек, разных аллергенов на свежий воздух. Приборы такого вида приобрели большую популярность и повсеместно применяются в квартирах.

Используется такой тип вытяжки:

• для туалетной и ванной комнат;
• на кухнях;
• в подвальных помещениях;
• в курительных комнатах;

Запирающее устройство такого типа выглядит как лопасть с размером, чуть больше входного отверстия в корпусе вентилятора. При этом оно устроено так, что препятствует обратной тяге из вентиляционного колодца или с улицы вместе с посторонними частицами.

После включения вентилятора обратный клапан открывается, а при отключении закрывается. По своему устройству обратный клапан бывает автоматическим или ручным. В основном для вытяжки в бытовых вентиляторах применяются клапаны автоматического действия.

А также обратные клапаны определяют по виду установки (вертикальная или горизонтальная), материалу (пластик, металл) и по конфигурации (прямоугольная или круглая).

Вентилятор вытяжной с таймером

Устройства с таймером обычно работают при включении света в то или иное помещение. После того, как свет выключен, прибор работает еще какое-то время. При этом диапазон задержки регулируется в удобном режиме.

Причем настраиваются они в двух режимах:

1. 1. Вентилятор для вытяжки начинает свою работу при наличии на клемме возникшего сигнала, а заканчивает после того, как таймер отсчитает настроенный промежуток времени после выключения прибора.
2. Вентилятор включается по истечении одной минуты после включения света и останавливает свою работу также после окончания заданного отрезка времени.

Второй способ очень удобен в том случае, если нужно ненадолго зайти и выйти из помещения. Таким образом, нет необходимости в частом включении вентилятора, и к тому же такая настройка дает экономию электричества.

А также вентилятор с таймером может работать от отдельного выключателя. Особенно важно применение такого вытяжного устройства в туалетных и ванных комнатах, где необходимо, чтобы после процедуры комната еще какое-то время вентилировалась.

Радиальный

Механизмы такого вида выделяются от остальных моделей спиральной конфигурацией корпуса, внутри которого размещена крыльчатка. Под ее действием воздушный поток сжимается под влиянием центробежной силы, движется в радиальном направлении и устремляется из корпуса.

Лопасти радиального вентилятора, в зависимости от потребности, бывают направлены как в одном, так и в обратном направлении. В первом случае значительно увеличивается производительность, но и создается больше шума. Во втором варианте ощутимо снижается уровень шума, до 15% экономится электроэнергия, но и снижается мощность прибора. Небольшие размеры корпуса позволяют смонтировать прибор почти во всякий воздушный канал.

«Улитка»

Вентиляторы для вытяжки – «улитки» выделяются от обычных устройств корпусом своеобразной конфигурации. Причем производительность данных приборов значительно больше, чем у стандартных вентиляторов.

Принцип работы таких приборов довольно прост: после всасывания внутрь корпуса через входное отверстие воздушная масса начинает вращаться под большим давлением и постепенно устремляется на выход. По конфигурации корпус внешне напоминают улитку, и поэтому вентилятор получил такое название.

Какой вентилятор лучше выбрать

Прежде чем покупать вентилирующее устройство для дома, нужно знать, на какие параметры необходимо обращать внимание.

Итак, советы специалистов при выборе бытовых вентиляторов:

1. Размер лопастей. Оптимальный диаметр рекомендуется от 10 до 15 см, при этом они должны предохраняться экраном с небольшими отверстиями.
2. Мощность. Чем больше данный показатель, тем больший объем сможет обработать это устройство.
3. Уровень шума. На такой параметр особенно нужно обращать внимание при покупке дешевых моделей.
4. Функциональность. Большинство вентиляторов выполняют дополнительные функции, такие как ионизация, подогрев, они также имеют таймер, дистанционный пульт и другое.
5. Управление. Сенсор или кнопочная навигация.
6. Обдуваемое пространство. Наибольшая площадь для таких охлаждающих устройств составляет 50 м².
7. Угол поворота. Многие модели имеют угол наклона 45-360 градусов.
8. Режимы. Разные скорости при движении воздушного потока очень важны, так как этим создается комфортность при нахождении в помещении.
9. Расположение вентиляторов. По месту размещения приборы бывают оконные, настенные или потолочные.

Рассмотрим более подробно, какие модели лучше все подойдут для санузла и кухни.

Кухня

Кухонные вентиляторы для вытяжки должны обладать высокой мощностью, способной не только обновлять воздух на кухне, но и выдерживать высокие температуры. Таким подходящим устройством является модель Wolter KA KATD 225-4 Stb.

При этом прибор для вытяжки на кухне обладает следующими параметрами:

• производительность – 2 700 м³/час;
• уровень шума – до 25 дБ;
• мощность двигателя – 760 Вт;

А также для кухонных вентиляторов характерно то, что они выдерживают температуру движущегося воздуха до 95 градусов.

Санузел

Идеальным вариантом при подборе вытяжного устройства для ванной комнаты будет прибор с установленным датчиком влажности. При этом особой популярностью пользуется модель SILENT-100 CHZ от «Soler & Palau».

Ее больше всего положительно оценивают отечественные пользователи за то, что она имеет:

• низкий уровень шума в работе (до 24,5 дБ);
• длительный срок службы;
• обладает большой мощностью(95 м3/час);
• встроенный таймер;
• сравнительно небольшое энергопотребление (80 Вт).

Но для ванной комнаты с большой площадью свыше 5 м² должна быть достаточная вытяжка отработанного воздуха, поэтому нужно выбирать вентилятор более производительный. Таковым является прибор EAF-150 от «Electrolux».

Выделяется он следующими характеристиками:

• производительность – 320 м³/час;
• мощность двигателя – 250 Вт;
• уровень шума – 22-25 дБ.

Подобрать нужный режим у него можно за счет переустановки перемычки, размещенной внутри коробки таймера.

Вытяжное устройство для кухни и ванной будут обладать достоинствами в том случае, если правильно будет подобраны все параметры. И тогда этот многофункциональный прибор создаст в помещении удобство и приятный микроклимат.

Для перемещения воздушных составов из помещений или по каналам используются различные вентиляторы. Вентилятор центробежный относится к группе агрегатов, способных создавать небольшое разрежение или увеличение давления воздушного потока. Отличается простой конструкцией, используется как в промышленности, так и в бытовых целях. Может иметь различные линейные размеры и технические параметры.

Эксплуатационные параметры вентиляторов

1. Производительность. Характеризует количество воздуха, перемещаемого устройством в единицу времени. Определяется по формуле Q = V/t [м³/с], где:

Q – производительность вентилятора;

V – воздух, перемещаемый устройством в кубических метрах;

t – время работы.

На основании характеристик по производительности выполняется расчет различных вентиляционных систем с учетом кратности обмена воздуха. С учетом этих данных подбирается конкретный воздуховод.

1. Максимальный напор потока. Зависит от количества энергии, получаемой воздушным потоком при прохождении через корпус устройства. Вентилятор центробежный засасывает воздух во входное отверстия и лопастями придает ему ускорение. Рассчитывается по формуле Рп = Рст + Рдин, где:

Рп – давление воздуха на выходе из вентилятора;

Рст – статическое давление воздуха на входе;

Рдин – динамическое давление, придаваемое лопастями устройства.

Центробежные механизмы не могут создавать высокое давление воздушного потока и используются только в вентиляционных системах.

1. Мощность. Разделяется на общую и полезную, от соотношения этих характеристик зависит, какой коэффициент полезного действия имеет центробежный вентилятор. Определяется по формуле N = (Q·P)/(1000·ŋ) [кВт], где:

N – общая мощность вентилятора;

Q – производительность устройства по максимальному объему воздушного потока;

P – давление, которое имеет воздух на выходе из устройства;

ŋ – КПД центробежного механизма.

Технические параметры устройств подбираются на основании расчетов вентиляционных систем с учетом особенностей производства и конкретного места установки.

Из каких частей состоит вентилятор центробежный

Различные модели устройств могут иметь конструкционные особенности, но у всех одинакова принципиальная схема.

Устройство центробежного вентилятора

1 – ось ступицы, крепится непосредственно на электрический двигатель или на приводной шкив;

2 – рабочее колесо с установленными лопатками;

3 – лопатки, нагнетающие воздух. Могут иметь различный вид, что позволяет изменять технические характеристики без изменения мощности двигателя;

4 – передний диск, с его помощью вентилятор захватывает воздух;

5 – решетка лопастей. Вентилятор центробежный может иметь различное количество лопастей, отличающихся по геометрии и линейным параметрам.

6 – корпус (улитка), служит для перенаправления воздушного потока, создает разрежение на входе и повышенное давление на выходе;

7 – приводной шкив, может иметь различные диаметры и профили;

8 – подшипники качения, могу быть роликовыми или шариковыми;

9 – несущая рама;

10, 11 – фланцы, к ним присоединяется воздуховод.Конструкционные отличияДля вентиляции помещений необходимо подбирать устройства, полностью отвечающие техническому заданию. В связи с различными требования к эксплуатационным показателям конструкторы разработали несколько типов устройств, отличающихся внешним видом и техническими возможностями. Корпус вентиляторов изготавливается из листовой стали, для защиты от коррозионных процессов используются современные порошковые покрытия.ЛопаткиФиксируются к диску, могут быть неразъемными и съемными, с регулируемым углом наклона или стационарными.

Типы профилей лопаток

Способы подключения устройствВ зависимости от требований к вентиляции устройства могут подключаться параллельно или последовательно. Параллельное подключение применяется в тех случаях, когда один вентилятор не в состоянии обеспечить требуемые параметры по кратности обмена воздуха, а увеличение его диаметра или скорости вращения технологически невозможно.Параллельное подключение вентиляторов

Технические характеристики двух параллельно подключенных вентиляторов

Суммарное эквивалентное отверстие установки равно сумме этих показателей каждого вентилятора. За счет такой схемы компоновки второй параллельный вентилятор развивает мощность несколько ниже, чем в отдельно смонтированном варианте. Если рабочая точка В расположена рядом с зоной неустойчивости, то вентилятор центробежный может попадать в режим помпажа, воздух теряет свою первоначальную скорость.Последовательное подключение вентиляторов

Технические характеристики двух последовательно подключенных вентиляторов

Последовательное подключение двух вентиляторов целесообразно в случае, если вентиляция иным методом не обеспечивает нужное давление в воздуховодах. Часто схема применяется во время монтажа пневматических транспортеров. Установка нескольких последовательных устройств позволяет понизить скорость движения лопаток, за счет чего уменьшается сила удара транспортируемых материалов о лопатки. При такой схеме общее давление суммируется.

Способы регулирования производительности

В некоторых случаях воздух должен изменять параметры своего движения, достижение такого эффекта на одном устройстве достигается несколькими методами:

1. Регулировкой при помощи дросселя. Изменение параметров может достигать до 40% первоначальных. Способ оправдан только для небольших вентиляторов.
2. Регулировкой скоростью вращения. Метод считается самым экономичным, воздух движется с различной скоростью и при этом КПД меняется в незначительных пределах. В зависимости от изменения скорости вращения меняется центробежная сила, действующая на потоки.
3. Регулирование положением направляющих лопаток

Зависимость производительности от угла поворота лопаток

Влияние геометрии лопаток на КПД вентиляторов при изменении скорости вращения

За счет перестановки лопаток изменяется угол захвата потока, воздух увеличивает или уменьшает скорость движения. Производительность устройства имеет прямую связь с углом поворота и значения отношений диаметров входного и выходного патрубков.

Хотите узнать стоимость изделия?

Заполните наш опросный лист

ЗаполнитьИспользуемые источники:

• https://tehnika.expert/klimaticheskaya/ventilyator/princip-raboty-i-kak-ustroen.html
• https://mr-build.ru/newteplo/ventelator-ili-ventilator.html
• https://aeroclima.ru/ventilyaciya/vidy-vytyazhnyh-ventilyatorov/
• https://plast-product.ru/tsentrobezhnyiy-ventilyator/
