Устройство и принцип работы конвекторного обогревателя

<index>

Для отопления жилых и нежилых помещений используется масса различных видов обогревателей. Но наиболее простыми, эффективными и не сложными в монтаже вариантами являются электрические конвекторы. Принцип их работы основан на конвекции – естественном движении воздушных масс (нагретый воздух поднимается, охлаждается и опускается вниз).

Как устроен конвектор

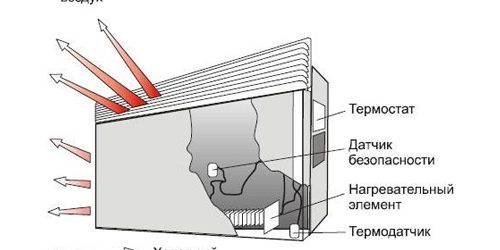

Устройство конвектора довольно простое. Общая схема прибора показана на рисунке ниже. Рассмотрим основные детали более подробно.

Нагревательный элемент

В электрических обогревателях конвективного типа устанавливают нагреватели 3-х типов.

1. Игольчатые состоят из корпуса, на котором монтируются петли из нихрома (сплав никеля и хрома) в виде иголок. Петли располагаются с двух сторон и имеют свойство быстро разогреваться и остывать. За счет этого удобно регулировать требуемую температуру в помещении. Еще одним достоинством агрегатов с игольчатым нагревателем является их невысокая цена. Но у этих нагревателей есть и недостатки: игольчатые элементы нельзя использовать в помещениях с повышенной влажностью, и они могут пережигать кислород, а также высушивать воздух.
2. ТЭН (трубчатый электрический нагреватель) представляет собой полую трубку с расположенной в ней нихромовой спиралью. Область между корпусом и спиралью заполняется диэлектриком. Для лучшей теплоотдачи на корпусе ТЭН устанавливают ребра. Достоинство ТЭН в том, что у него корпус герметично запаян, поэтому устройства с таким нагревателем можно использовать в сырых помещениях. Недостатками нагревателя можно назвать: низкий КПД, длительное время разогрева для выхода в рабочий режим, работающий ТЭН издает несильное потрескивание.
3. Монолитные состоят из ребристого корпуса с впаянной в него нитью из нихрома. Такие нагреватели имеют максимальную теплоотдачу, бесшумны, все части корпуса прогреваются равномерно. Устройства с монолитными нагревателями самые дорогие, в сравнении с вышеописанными, и считаются лучшими. Подробнее об особенностях каждого типа читайте в статье типы нагревательных элементов в конвекторах.

Блок управления или термостат

Управление отопительным агрегатом происходит при помощи механического или электронного термостата:

1. 1. Более дешевые модели агрегатов имеют механический термостат, который при достижении определенной температуры нагревателя разрывает электрическую цепь. Когда аппарат остынет, цепь замыкается снова, и работа калорифера продолжается. Недостатком является то, что с таким регулятором не получается поддерживать нужную температуру в комнате, так как срабатывание термостата происходит от нагрева биметаллической пластины, и температура воздуха не берется во внимание.
   2. При электронном управлении взаимодействуют несколько датчиков. Принцип действия их заключается в отслеживании нагрева самого агрегата, а также температуры окружающего воздуха. После обработки данных микропроцессором, корректируется работа калорифера. Режимы работы можно задавать с панели, расположенной на корпусе, либо с дистанционного пульта (если он предусмотрен). Существуют модели аппаратов с программируемыми модулями. С их помощью можно устанавливать программу отопления помещения на неделю. Это удобно, например, если в будние дни с 8:00 до 17:00 дома никого нет. Поэтому на приборе устанавливается поддерживающая температура, а к приходу домочадцев устройство включается на полную мощность и быстро прогревает комнату до нужных показателей.

Сверху аппарат закрыт корпусом с отверстиями для забора воздуха. Они размещаются в нижней и в верхней части.

Принцип работы электрического конвектора

Итак, как работает конвектор? Принцип работы любого вида конвектора, газового или электрического, основан на использовании свойства воздуха при нагревании подниматься, а при охлаждении опускаться. Поскольку в аппарате встроен нагревательный элемент, то при его нагревании, воздух начинает циркулировать, проходя через устройство снизу вверх. Нагретый воздух поднимается под потолок, отдает тепловую энергию комнате, охлаждается и опускается вниз. Таким образом возникает циркуляция воздушных масс в помещении.

При достижении определенной температуры в комнате срабатывает термостат или температурный датчик (зависит от вида управления – механического или электронного), которые отключают калорифер. Через какое-то время, после остывания контактной пластины (в случае с механическим управлением) контакты замыкаются, и нагрев продолжается. При электронном управляющем модуле температурный датчик сработает и включит агрегат, только когда температура воздуха в помещении достигнет показателей ниже тех, что были запрограммированы.

Обогреватели также имеют различие по способу монтажа. Они бывают настенными, встроенными, плинтусными, напольными.

Расчет мощности электрообогревателя

Существует два способа, как рассчитать мощность аппарата.

По площади помещения

Следует учитывать, что расчет мощности агрегата отопления по площади дает приблизительные показатели и требует поправок. Но он отличается простотой и может применяться для быстрого, приблизительного расчета. Итак, исходя из установленных норм, для комнаты, имеющей одну дверь, одно окно и высоту стен 2,5 метра, требуется мощность 0,1 кВт/ч на 1 м² площади.

Например, если взять для расчета комнату с площадью 10 м², то требуемая мощность агрегата будет равна 10 * 0,1 = 1 кВт. Но стоит учитывать некоторые факторы. В случае угловой комнаты, коэффициент поправки будет 1,1. На это число следует умножать найденный результат. При условии, что комната имеет хорошую теплоизоляцию, в ней установлены пластиковые окна (энергосберегающие), то результат вычисления следует умножить на 0,8.

По объему

Чтобы рассчитать мощность конвектора отопления по объему, требуется:

1. 1. • вычислить объем комнаты (ширина*длина*высота);
      • найденное число необходимо умножить на 0,04 (именно 0,04 кВт тепла нужно для того, чтобы прогреть 1 м³ помещения);
      • применяя коэффициенты, произвести уточнение результата.

Вследствие того, что при расчете используется и высота комнаты, расчет мощности будет более точным. Например, если объем комнаты 30 м³ (площадь 10 м², высота потолка 3 м), то 30 * 0,04 = 1,2 кВт. Получается, что для данного помещения потребуется нагреватель приблизительно с мощностью чуть выше найденной.

Для более точного результата, мощность следует высчитывать, с применением коэффициента. Если в помещении имеется не одно окно, то на каждое следующее, к результату добавляется 10%. Этот показатель может быть уменьшен, если произведена хорошая теплоизоляция стен (пола в частном доме).

Как дополнительного источника отопления

Если основного отопления при сильных морозах не достаточно, то часто электрический конвектор используют в качестве дополнительного источника тепловой энергии. Расчет, в таком случае производится так:

1. 1. • при расчете показателя по площади, на каждый квадратный метр требуется 30-50 Вт;
      • при расчете по объему, на 1 м³ требуется 0,015-0,02 кВт.

Достоинства и недостатки электрических конвекторов

Положительные моменты:

1. Простая установка и использование. Достаточно повесить на стену или установить на ножки, подключить шнур к розетке, и прибор готов к эксплуатации.
2. Срок службы рассчитан на срок более 15 лет. Обслуживания агрегат не требует, кроме периодического убирания пыли.
3. Стоимость аппарата относительно невысока.
4. Не требуется контроль со стороны человека, для поддержания требуемой температуры. Все это сделает автоматика и электроника.
5. Отсутствие шума. Разве что, обогреватели с механическим управлением, могут издавать при включении и отключении термостата негромкий щелчок. Устройства с электронным модулем, работают бесшумно.
6. Электрический конвектор отличается простым принципом работы.
7. КПД калориферов может достигать значения 95%.

Отрицательные моменты:

• существенный расход электричества;
• отопление больших площадей с помощью только электрических конвекторов неэффективно, в больших комнатах их можно использовать только в качестве дополнительного обогрева;
• устройства с открытыми (игольчатыми) нагревательными элементами могут издавать неприятный запах при включении от сгораемой пыли, осевшей на нагреватель.

Читайте также: рейтинг лучших электрических конвекторов в 2017 году.

Следует помнить, что электрические отопительные агрегаты – это техника, которая не терпит нарушения правил безопасности. Не следует накрывать прибор или сушить на нем белье. Произойдет перегрев аппарата, и, в лучшем случае, сработает защита.

Розетка должна располагаться сбоку агрегата (сверху запрещается) на расстоянии не меньше 100 мм от корпуса.

Только при правильной эксплуатации конвектора может гарантироваться комфортная и уютная атмосфера в доме.

</index>В продолжение темы:Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике:Рейтинги10 лучших обогревателей для дома

Рейтинг лучших обогревателей для отапливания небольших площадей. Масляные радиаторы, их основные преимущества и недостатки, бренды производителей климатической техники для дома.

Расчет потребленияэлектроэнергии техникойРассчитатьКалькулятор расчетамощности обогревателяРассчитатьКалькулятор расчетамощности кондиционераРассчитатьx25.05.2019Как правильно выбрать постельное белье с подогревомОбогреватель23.03.2019Электрическая печь для организации финской сауныОбогреватель16.03.2019Как правильно рассчитать печь для бани или сауныОбогреватель

Извините. Данных пока нет.

Ваше мнение Загрузка …Обзоры техникиКалькуляторрасчетаэлектроэнергииРассчитатьНовости техники05.09.2019Новый умный браслет поможет людям с аутизмом избавиться от приступов04.09.2019Теперь опознать человека можно по силуэту03.09.2019Теперь даже сильно испорченную фотографию можно будет восстановить —>

В основу принципа работы конвектора положено явление конвекции — циркуляционного движения воздушных масс при обтекании нагретых поверхностей. Энергоэффективные, безопасные и простые в монтаже, учитывающие новинки дизайна и технологий, эти приборы служат альтернативой традиционным отопительным котлам с громоздкими трубами.

1 Немного физики и теплотехники</span></h2>

Теплопередачей называется физический процесс перехода тепловой энергии от более горячего тела к менее горячему. Это совершается при непосредственном контакте или через разделительную перегородку и является следствием второго закона термодинамики. Когда объекты одной системы имеют разную степень нагрева, они самопроизвольно обмениваются теплом и стремятся к термодинамическому равновесию. Такая передача энергии осуществляется несколькими способами:

1. 1. Теплопроводность. Происходит при непосредственном соприкосновении неподвижных предметов. Бытовое применение — электрические плиты. В основе процесса лежит броуновское тепловое движение частиц жидкости или газа. Наибольшую теплопроводность имеют металлы, потом следуют жидкости и газы. Чем дальше молекулы вещества отстоят друг от друга, тем хуже они передают энергию.
2. 2. Лучистый теплообмен. Является формой электромагнитного возмущения и происходит за счёт внутренней энергии, испускаемой нагретым объектом. Используется в инфракрасных обогревателях. Когда излучение от тела-источника достигает других поверхностей, происходит его частичное поглощение. Тепловое излучение превращается во внутреннюю энергию предметов, и они нагреваются. Чем выше будет температура, тем активнее процесс поглощения. Отличительной чертой служит то, что греются лишь предметы, на которые попадают лучи, а воздух остаётся холодным.
3. 3. Конвекция. Применяется для нужд отопления и отличается высоким КПД. Внутренняя энергия неравномерно нагретого вещества самопроизвольно передаётся в виде струй или потоков. Нижние слои согреваются, делаясь более лёгкими, и всплывают, а верхние — остывают, становясь тяжелее, и опускаются, а процесс повторяется многократно.

‘ >Обогреватель воздуха конвектор Saturn ST-HT0466

Конвектор, благодаря небольшой толщине и настенной установке, позволяет экономить свободное пространство помещений. Корпус такого прибора всегда остаётся чуть тёплым, в отличие от масляных аналогов, функционирующих на основе явления теплопередачи нагревающимся кожухом.

РекомендуемВыбор и установка системы конвекторного отопления

2 Основные виды конвекторов</span></h2>

Существует множество модификаций конвекторных обогревателей. Они представляют собой плоские панели с большой боковой поверхностью и малой толщиной. Различные варианты окраски корпуса (оттенки серого и белого цвета, дизайнерские находки вариаций угольно-чёрного) способствуют тому, что прибор вписывается в любой интерьер.

Конвекторы могут отличаться по дизайну, габаритам, конфигурации, способам монтажа, но главным является тип источника тепла. Все приборы относятся к трём основным группам:

1. 1. Водяные. Подключаются к магистралям отопления, куда горячая вода поставляется с ТЭЦ или котельной. Внутри конвектора находится медная труба с пластинами из меди, латуни или алюминия, и чем больше расстояние между рёбрами — тем выше теплоотдача. Труба упакована в защитный кожух, закрытый специальной решёткой. Для регулировки температуры водяной конвектор имеет клапан и термостат, для удаления воздуха — клапан. Выпускаются в настенном, напольном и внутрипольном встраиваемом варианте. Существует исполнение в виде тёплого плинтуса или дополнительное усиление конвекции вентилятором.
2. 2. Газовые. В качестве источника энергии используется природный или сжиженный газ. Под съёмным кожухом находятся: горелка, камера сгорания, теплообменник. Для установки потребуется коаксиальный дымоход, выводимый наружу через заднюю панель конвектора. Он производит забор свежего воздуха, поддерживающего горение, и удаление отработанных газов. Отсутствует необходимость подачи воды, что удобно в местах временного пребывания.
3. 3. Электрические. Наиболее распространённый вариант отличается простотой установки и обслуживания. Конвекторы имеют электрический нагревательный элемент, а их КПД достигает 95%. Практически вся полученная энергия сразу поступает в помещение.

‘ >Принцип работы электрического конвектора. Часть 1

Утверждение о том, что обогреватели сжигают кислород, не распространяется на электрический конвектор. Низкая рабочая температура корпуса позволяет устанавливать приборы практически в любых местах, в т. ч. рядом с пожароопасными деревянными стенами.

РекомендуемИспользование газовых конвекторов на природном газе для отопления дома

3 Типы нагревателей</span></h2>

Конвекторный обогреватель устроен достаточно просто. Его поверхность закрыта корпусом с воздухозаборными отверстиями, которые размещены в его нижней и верхней частях. Сердце прибора — нагревательный элемент, питающийся от сети переменного напряжения 220 вольт. Холодный воздух обтекает его, нагревается, через жалюзи выходит наружу, а на смену поступает новая порция.

В электрических конвекторах применяются три типа нагревателей:

1. 1. Игольчатые. Петли в виде иголок из сплава никеля с хромом (нихрома) крепятся на корпусе с двух сторон. Это обуславливает быстрый разогрев и остывание, удобную регулировку требуемых параметров температуры и невысокую стоимость изделий. Отрицательный момент — запрет на использование во влажных помещениях.
2. 2. Трубчатые (ТЭН). Нихромовая спираль заключается в полую трубку, а свободное пространство заполняется диэлектриком. Для улучшения теплоотдачи на корпусе ТЭНа монтируют добавочные рёбра. Герметичность позволяет использовать приборы во влажной среде. Недостатки — увеличение времени выхода на заданную мощность и потрескивание при работе.
3. 3. Монолитные. Нихромовая нить запаивается в ребристый корпус, что приносит максимальную теплоотдачу, бесшумность, равномерный прогрев всех частей прибора, и увеличивает стоимость. Это наиболее популярный тип, широко используемый различными производителями.

‘ >Преимущества и недостатки конвекторовРекомендуемКакой обогреватель лучше — инфракрасный или конвектор

4 Конструктивные особенности</span></h2>

Управляет конвектором механический или электронный термостат. Первый вариант — более дешёвый, и при достижении заданной температуры нагревательного элемента электрическая цепь размыкается. Нагреватель остывает, цепь замыкается снова, и функционирование прибора возобновляется. Такая регуляция не позволяет поддерживать определённые параметры, т. к. термостат срабатывает только от датчика температуры биметаллической пластины, а состояние воздуха не учитывает.

Блок электронного управления подразумевает наличие комплекта датчиков. Кроме температуры нагревателя конвектора, они отслеживают параметры окружающего воздуха. Все данные обрабатываются микропроцессором и посылают корректирующий сигнал калориферу. Условия задаются со специальной панели на корпусе, а продвинутые дорогие модели комплектуются дистанционными пультами и программируемыми модулями.

При необходимости отопительный режим устанавливается на определённый период. Если в рабочие дни с 9−00 до 18−00 в комнате никого нет, то на это время назначают поддерживающие значения температуры. К моменту возвращения обитателей дома устройство само включится на заданную мощность и быстро прогреет помещение.

5 Общие принципы работы</span></h2>

Принцип работы конвекторного обогревателя вне зависимости от типа источника тепла заключается в использовании свойства газообразной среды при нагревании расширяться и подниматься, а при охлаждении опускаться.

Встроенный нагревательный элемент инициирует процесс циркуляции и двигает поток через устройство от низа кверху. Пустотелый корпус конвектора работает аэродинамической трубой, где тяга вызвана нагревом воздуха. Поток поднимается до самого потолка, отдаёт тепловую энергию окружающему пространству комнаты, охлаждается и опускается.

Расположение прорезей вверху и внизу кожуха специфично: они не параллельны друг другу, а верхние образуют угол с плоскостью пола. Газ движется к потолку не вертикально, а по параболе, что повышает теплообмен. Воздух в комнате, где работает конвекторный обогреватель, достигает оптимальной температуры за 20 минут, если мощность подобрана правильно, а на улице не ниже минус 5 °C.

При достижении заданной температуры срабатывают термостаты или температурные датчики (это зависит от системы управления — механической или электронной), которые отключают нагрев. В первом случае процесс возобновляется после замыкания контактов остывшей пластины. Во втором датчик сработает, когда значение температуры воздуха в комнате станет ниже того, что задаётся программой.

По способу монтажа конвекторы делятся на встроенные, плинтусные, настенные и напольные. Серии премиум-класса содержат полезную функцию: «защита от детей», которая позволяет блокировать кнопки управления, или способны ионизировать воздух и восстанавливать экологический баланс в жилище.

‘ >Устройство электрического конвектора. Часть 2

6 Критерии выбора</span></h2>

Характеристикой каждого электроконвектора служит площадь обогрева, которая заявлена производителем и указывается в соответствующих документах. При желании подсчёты выполняют самостоятельно. Подбор конвектора по площади для конкретного помещения осуществляется приблизительно и достаточно прост. Для основного обогрева на 1 кв. м комнаты с одним окном, одной дверью и высотой стен до 2,5 метров, необходима мощность 0,1 кВт, для дополнительного — 0,07 кВт. Например, для площади 10 кв. м потребуется конвектор мощностью 1 кВт.

Расчёт станет более точным, если учитывать и высоту помещения. Когда прибор планируют использовать для дополнительного обогрева в холодное время года или в межсезонье, мощность рассчитывается умножением объёма комнаты на 0,025 кВт. Если конвектор станет единственным источником тепла, то умножать объём нужно на 0,04 кВт, то есть для площади 10 кв. м и высоте потолков 3 метра потребуется мощность 1,2 кВт. Если комната угловая, результат умножается на поправочный коэффициент 1,1, а при хорошей теплоизоляции и энергосберегающих пластиковых окнах — на 0,8.

Размещают конвекторы в тех же местах, что и обычные радиаторы водяного отопления. Не стоит устанавливать их на сквозняке или загораживать. Предпочтение желательно отдать известным маркам, имеющим длительные гарантийные сроки и высокие эксплуатационные характеристики. Хорошо, если прибор будет оснащён датчиком перегрева и функцией отключения при опрокидывании.

Для помещений с повышенной влажностью (ванная комната, кухня) потребуются брызгозащищённые модели с классом защиты IP 24 и II классом электрозащиты. Они не требуют заземления, хотя прямой контакт с водой запрещён. Напольная конструкция прибора имеет преимущества перемещения по комнате: нагревательная панель устанавливается на ножки с колесиками.

‘ >Устройство и монтаж внутрипольных конвекторов

7 Достоинства оборудования</span></h2>

Электрические конвекторы — современные отопительные приборы, способные обеспечить предельно комфортные параметры температуры. При правильном расчёте мощности и грамотном монтаже преимущества вполне очевидны:

1. 1. Простота и безопасность установки и эксплуатации. Достаточно прикрепить в любом месте к стене или поставить на специальные ножки, подключить к электросети, и устройство готово к эксплуатации. Низкая температура корпуса предохраняет от ожогов.
2. 2. Крупные производители конвекторов дают гарантию безотказной работы до 42 месяцев, а срок службы — до 20 лет. Приборы не требуют специфического обслуживания, кроме периодического удаления пыли внутри с помощью пылесоса и протирания поверхности влажной тряпкой.
3. 3. Относительно невысокая стоимость устройства и широкий диапазон моделей и функциональных особенностей. Каждый покупатель легко подберёт конвектор на свой вкус и кошелёк.
4. 4. Для поддержания стабильной температуры не требуется постоянное участие человека. Автоматика и электроника функционируют в автономном режиме, выдерживают скачки напряжения и полностью исключают температурные перепады.
5. 5. Бесшумная работа. Только у конвекторов с механическим управлением включение и отключение термостата сопровождается негромким щелчком, а вся электроника абсолютно бесшумна.
6. 6. Экономичность, здоровый микроклимат, высокие значения скорости нагрева и КПД.

8 Минусы использования</span></h2>

Главным отрицательным моментом является существенное потребление электричества, что особенно неприятно при постоянно растущих ценах. Отопление больших помещений с помощью электроконвекторов становится малоэффективным и дорогостоящим удовольствием, оставляя возможности для использования только для нужд дополнительного обогрева. Необходимо ещё раз подчеркнуть важность удаления пыли, т. к. устройства с открытыми нагревателями начинают издавать неприятный запах при её выгорании.

‘ >Устройство и монтаж внутрипольных электрических конвекторов REGULUS system

Не рекомендуется накрывать конвектор и использовать в качестве сушилки для белья — перегрев приведёт к срабатыванию защиты. Расстояние до пола, стен и ближайших предметов интерьера составляет до 20 см, а свободное пространство вокруг не менее 50 см. Минимальное расстояние до розетки — 10 см, она должна находиться обязательно сбоку, а не сверху. Только при соблюдении этих несложных правил эксплуатации конвектора, можно гарантировать уют и комфорт в отапливаемом доме.

Фото

Электрический конвектор, как спасательный круг, во время межсезонья помогает справиться с низкими температурами в наших жилищах. Управляющая компания имеет строгий регламент по снабжению теплом многоквартирные дома, но у погоды свой, не согласованный график. Решить проблему дискомфорта, сегодня не составляет труда, необходимо просто дойти до ближайшего магазина и купить обогреватель.

Оговоримся, в обзоре не будет экономического сравнения варианта полной замены традиционной отопительной системы дома на обогрев жилища, используя электрический конвектор. Считаем полемику по этому вопросу вовсе не уместной. Сегодня мы пытаемся разобраться, насколько выгодна покупка электрического конвектора, исключительно в разрезе его эксплуатации, как дополнительного источника теплового излучения в наших квартирах.

Что такое конвектор?

Рынок предлагает многообразие видов, где запутаться совершенно легко. Масляный радиатор, электрический конвектор, инфракрасные излучатели, голова идет кругом от ассортимента и ценовых предложений. Наш обзор мы посвятим электрическому конвектору. Принцип работы конветора основан на физических свойствах передачи тепла от теплоносителя, в нашем случае от нагревательного элемента в отапливаемое помещение при помощи внутренней энергии, которая передается струями и потоками, то есть при помощи конвекции.

Простыми словами, в конвектор вмонтирован нагревательный элемент, который делает вокруг себя воздух горячим. Нагретый воздух, начинает перемещаться вверх, освобождая место холодным потокам воздуха. Такой “круговорот” называется естественной конвекцией. Надеемся мы ответили на вопрос, что такое конвектор. Более наглядно, с этим нехитрым процессом, вам поможет разобраться картинка:

Как мы можем убедиться, электрический конвектор имеет простой принцип действия. Кстати раз уж движение воздуха происходит за счет конвекции, устройство не требует дополнительной комплектации вентилятором, таким образом электрический конвектор, зарабатывает плюс в свою копилку. Безусловно это не единственный плюс, заставляющий нас выбрать электрический конвектор отопления для обеспечения комфортного климата в нашей квартире, но обо всем по порядку.

Конвектор отопления плюсы и минусы

Одним из главных вопросов, интересующих нашего читателя, по прежнему остается аспект целесообразности покупки. Почему именно конвектор, а не масляный радиатор к примеру?Какие характеристики мощности должен иметь конвектор электрический? Каким образом выбрать лучший, среди невероятного ассортимента?

С определённой точки зрения любое оборудование должно содержать плюсы и минусы, конвектор электрический не является исключением. Начнем мы с перечисления положительных качеств, тем более, что они многократно превышают минусы электрического конвектора.

1. Главным плюсом, мы считаем технологический прорыв, позволяющий сконструировать конвектор электрический с коэффициентом полезного действия на уровне 95%. Согласитесь, платить за электричество и получать на выходе пшик, было бы непозволительной роскошью. Современный конвектор перерабатывает электрическую энергию в тепловую с максимальной отдачей.

2. Низкая цена за среднестатистический электрический конвектор мощностью 1000 Вт — весомый аргумент в пользу покупки.

3. Тихая эксплуатация. Электрический конвектор обходится без вентилятора, или каких бы то ни было других механически – движущихся конструктивных элементов. Бесшумную работу периодически нарушает, едва слышный щелчок температурного датчика, способствующего более экономной эксплуатации прибора.

4. Отсутствие монтажных и регламентных работ. Электрический конвектор считается прибором бытового назначения, подключается в сеть 220 вольт и не требует разрешительных документов от госорганизаций. Небольшая масса конвектора, как дополнительный плюс, в вопросах перестановки прибора в отапливаемом помещении

5. Встроенная автоматика способствует поддержанию требуемой температуры в отапливаемом помещении. Выносные температурные датчики изготовленные по типу розеток с термостатом, дополнительно обеспечивают контроль за температурным режимом.

6. Нагревательный элемент электрического конвектора, достигает заданной температуры за пару минут, начиная обогревать помещение сразу после включения. Температура элемента, как правило, не превышает 60 °C, не позволяя ТЭНам “сушить” воздух и “сжигать” кислород. Абсолютная влажность воздуха в помещении не меняется. С повышением температуры немного понижается лишь относительная влажность.

7. Не высокая температура нагрева облицовочных поверхностей, обеспечивает безопасную среду для обитания людей и животных. К тому же можно не беспокоится о пожарной безопасности.

8. Заявленные рядом производителей сроки службы конвекторов, превышают 20 летний рубеж.

Электрический конвектор отопления пожалуй имеет один минус

Итак вы купили конвектор и убедились, что ваша проводка выдержит дополнительную нагрузку. Устройство включенное в сеть, мгновенно начинает обогревать помещение. Как говорится, цены бы не было электрическому конвектору, если бы не одно НО. Единственный минус, как вы уже смогли догадаться, это высокие затраты на потребляемую электроэнергию. Но во первых, как мы отметили в начале обзора, конвектор отапливает нашу квартиру только в период межсезонья, а не весь зимний период.

Во вторых, выбирать конвекторы отопления электрические надо с терморегулятором, тогда встроенный термостат не позволит прибору “мотать счетчик” круглые сутки. В третьих, следует позаботится о сохранении тепла и по возможности снизить их потерю, необходимо установить стеклопакеты, и позаботится о других элементах утепления.

Еще один минус — запах горения, на самом деле “горит” не кислород, а осевшая пыль на электрическом нагревательном элементе. Удалить этот недостаток, проще простого, или пропылесосить конвектор, или попросту дождаться полного прогорания пыли.

Электрический конвектор – расчет потребления кВт.

Согласитесь, купить электрический конвектор, одно дело, совсем другое сколько нам придется заплатить за  полученное тепло, вот в чем вопрос. Подчеркнем, наш расчет потребления основан на личном опыте эксплуатации, а не формулах производителей. Проясним также, что мы не отапливаем дом в морозную зиму, мы повышаем температуру в комнате до комфортного состояния.  Рассмотрим среднестатистическую комнату 18 м2. Технические характеристики любого производителя, для обогрева помещения такой площади, регламентируют покупку конвектора мощностью 1000 Вт.

Уточним, что для запуска центрального отопления, муниципальные власти руководствуются постановлением Правительства РФ от 06.05.2011 N 354., согласно которому, уличная температура должна опуститься ниже +8 ºС и не повышаться в течении 5 дней. Думаю многие согласятся, что обычно, в межсезонье, на достижение этой цели может уйти месяц, а температура за окном + 12°C, уже снижает температуру в городских квартирах до + 16 – 17°C.

Расчет потребления

Включаем электрический конвектор в сеть, выставляем комфортные 22 °C. Не будем  вдаваться в расчеты, все проверено многократно опытным путем. При закрытой двери и закрытом окне, в режиме полной мощности с +17 °C. до +22 °C. , конвектор в 1000 Вт работает около 25 минут. Вы всегда это можете перепроверить, и написать ваш результат в комментариях.

По достижении заданного значения сработает система контроля температуры и потребление электрической энергии прекратиться. По мере остывания, приметно через 20 минут срабатывает датчик температуры и вновь включает конвектор. Учитывая, что следующее включение не требует нагрева с 17 °C, а начинается с 20 °C, то и время достижения значения в 22°C. значительно меньше, не более 10 минут. Далее цикл включения/выключения повторяется и средняя работа нагревателя не превышает 20 минут в час.

Собственно, исходя из полученных опытным путем данных, получаем потребление электрического конвектора. Разделим 1000 Вт на 60 минут и получаем 16 Вт – определили потребление электроэнергии одну минуту работы. В нашем эксперименте, конвектор проработал не более 20 минут. Теперь 16 Вт помножим на 20 минут и получаем мощность, которую конвектор израсходовал за час работы — 330 Вт. Таким образом, 1 Квт конвектор “скушает” за три часа. Стоимость одного киловатта на начало 2018 года, составляет, 4 рубля.

Господа, за вечер нам понадобится не более 9 часов работы электрического конвектора — 12 рублей. Месяц межсезонья будет стоить около 360 рублей. Добавим к этой сумме для надежности еще 30% (для тех кто засиделся перед телевизором). Итоговая сумма эксплуатации конвектора составит 400 – 500 рублей за нормальный температурный режим, в течении месяца. Позвольте вопрос, стоит экономить данную сумму, подвергая риску охлаждения свой организм и ваших домочадцев? Больничный и испорченное настроение стоят гораздо дороже, одни только капли от насморка могут нивелировать такого рода экономию.

Выбираем лучший электрический конвектор

Принципы, которые помогут выбрать конвекторный обогреватель для квартиры, дачи или дома остаются неизменными. Преследуемая нами цель, выбрать не иллюзорно – лучший электрический конвектор, а надежный прибор, который обеспечит нас добрым теплом и займет много места, а еще лучше впишется в интерьер и станет неповторимой изюминкой.

Шаг первый

Мощность обогрева — главная характеристика конвектора. Традиционно расчеты ведутся из условий, что 100 Вт потребуется на отопление на 1 м2. Вероятно вас пугает перспектива тратить 1000 ватт в час на обогрев 10 м2 комнаты? Но мы же собираемся купить конвектор электрический для дополнительного обогрева! Поэтому смело советуем вам покупать прибор с меньшей производительностью. На дополнительный обогрев 18 м2 вполне хватит 1кВт мощности, да и то, скорее всего вы будете использовать половину мощности.

Современные устройства снабжены ступенчатой регулировкой нагрева. Таким образом вам будет легче подобрать необходимую мощность уже у себя дома, даже если вы решите купить электрический конвектор с “запасом”

Шаг второй

Наверное самый приятный в нашем обзоре, и посвящается он дизайну. Конечно вариантов для творчества не так много, но все же. Электрические конвекторы можно встретить как традиционных белых расцветок так и других цветов, вплоть до зеркальных вариантов. Конструктивные решения, также подбираем по потребностям, стандартно конвектор имеет одну высоту в районе 45 см, но меняется в длине в зависимости от мощности. Кроме того, существуют интересные предложения плоских моделей и экономящий пространство — плинтусный конвектор.

Шаг третий

Действительно важный момент, определиться с термостатом в нашем приборе. Производитель комплектует продукцию, начиная от недорогих механических датчиков, до дорогостоящих — электронных. Электронные термостаты наиболее точные. Механический термостат с одной стороны дешевле, с другой имеют низкую точность и больше подвержены износу. Электронный прибор реагирует на изменение 0,1 градуса, кроме того у него есть возможность программирования.

Тут мы оставляем выбор управления конвектором за вами, так как в дальнейшем, всегда можно докупить дополнительно розетку с терморегулятором и расширить возможности вашего недорогого устройства. Добавим только, безусловный факт того, что точный термостат будет способствовать наибольшей экономии электроэнергии.

Преимущества электронного термостата:

• Наивысшая точность. Установленная температура поддерживается в пределах 0,1 градуса. Механика способна определить точность от 2 до 3 градусов, и понижается по прошествии времени. От точности работы термостата зависят экономия электроэнергии и комфортная атмосфера в помещении.
• Электрический конвектор с оснащением электронного термостата совершенно тихий в работе. Механика щелкает каждый раз при включении/выключении, но тоже не громко.
• Срок службы электроники дольше.
• С помощью электроники можно осуществлять «климат-контроль» дистанционном методом. Одним словом, наибольший комфорт вы получите от модели конвектора оснащенной электронным термостатом.

Шаг четвертый

Производители предлагают в наиболее сложных устройствах весьма расширенные функциональный набор. Это и защита от промерзания, если вы используете конвектор на даче для поддержания положительной температуры в течение зимы, то без этой функции не обойтись. Это и режимы экономной работы, пульт дистанционного управления и даже блокировка кнопок управления, которая наверняка понадобится для защиты от маленьких непосед. Есть даже приборы, которые можно объединить в каскад с одним блоком управления, но тут уже не обойтись без специалистов по монтажу электротехники.

Шаг пятый

Заключительным шагом, рекомендуем проверить надежность и безопасность приобретаемого устройства. Ваш электрический конвектор должен иметь автоматическое отключение в случае перегрева. Позаботьтесь о более высоком значении пыле- и влагозащищённости оборудования, если планируете эксплуатировать конвектор в помещении повышенной влажности — ванная комната например. Запомнить все советы будет легче, просмотрев видео:

Еще один момент, который необходимо учесть, если вы собираетесь электрический конвектор купить и повесить его на стену, то сэкономить на покупке вам поможет комплектация без колесиков. Весь крепеж идет в комплекте, и вам не придется искать подходящий. Если же ваши домочадцы планируют перемещать прибор по комнатам, то при покупке стоит уточнить – имеются ли в комплекте к прибору колесики.

В спешке о такой мелочи, постоянно забывают, и приходится докупать подходящие колесики дополнительно. Какого то специального места расположения электрический конвектор не требует и устанавливается исходя из свободного пространства в интерьере и вашего благоразумия.

Как выбрать лучший конвектор?

Стремление к перфекционизму, конечно дело хорошее, но не благодарное. Выбирайте электрический конвектор, который вам нравится, так как многие из них попросту изготавливаются под разными марками на одном заводе. Даже именитые бренды, которые на слуху и отличаются ценовой политикой, зачастую собираются на китайских фабриках из одинаковых комплектующих, только в разную смену. Тем не менее, подводя итоги обобщим полученные знания:

• Существует устойчивое мнение, что лучший электрический конвектор оснащается  трубчатым, в крайнем случае, монолитным нагревательным элементом. Мы намеренно упустили разбор их отличий, так как искренне полагаем, что к вопросу генерации тепла это не имеет никакого отношения. Третий вариант игольчатый нагреватель, точно также нагревает воздух как и два предыдущих. Основным показателем является потребляемая мощность, а не способ генерации тепловой энергии.
• Хорошо если ваш конвектор будет оснащен электронным термостатом, хотя это больше пожелание, но никак не требование.
• Присутствие датчика защиты от перегрева — обязательно..
• Проверяйте комплектность конвектора, проверьте элементы напольного или настенного крепления.
• Дистанционный пульт управления, LED дисплей – строго по вашему желанию.

О том какие бренды наиболее популярны и востребованы, какие марки конвекторов имеют лучший КПД, теплоотдачу и наибольшую функциональность, читайте в нашем обзоре — топ 10 лучших электрических конвекторов 2018 года.

30 Авг 2016Обогреватели

Для обогрева помещений в жилых и административных зданиях зачастую применяются бытовые приборы, использующие принцип работы конвектора. Даже обычные радиаторы, установленные у каждого окна, частично работают по этому принципу. Благодаря ему воздушная среда комнаты прогревается очень быстро по сравнению с инфракрасным отоплением. Поэтому вопрос конвекционного обогрева заслуживает подробного рассмотрения.

Как функционирует конвективное отопление?

Явление конвекции представляет собой естественное движение воздушных масс, обладающих разной температурой. Чем сильнее нагревается воздух, тем больше снижается его плотность и удельная масса. Если внутри помещения разместить какой-нибудь источник тепла, подогревающий воздух в одном месте, то возникнет конвективное движение воздушных потоков. Причина в том, что более легкие газы стремятся подняться, будучи вытесненными тяжелым холодным воздухом.

В результате образуется круговорот воздушных масс, проходящих через источник тепла, за счет чего воздух в комнате очень быстро нагревается. Все предметы и поверхности получают тепло именно от нагретого воздуха, в чем и заключается принцип действия конвекционного отопления.

Источник тепла, приспособленный в первую очередь для нагрева воздушной среды, — это и есть конвектор.

Чтобы разобраться, чем конвектор отличается от обогревателей другого типа, нужно знать, каким путем может распространяться тепло от источников внутри помещения. Таких путей два:

• конвекция;
• инфракрасное излучение.

Как работает конвекция, уже понятно. Инфракрасное излучение испускает любая нагретая поверхность, его интенсивность зависит от температуры нагрева.

Чтобы создать ощутимый тепловой поток, поверхность должна иметь температуру 60°С и более, тогда от нее станут нагреваться другие предметы, но не воздух.

Каждый бытовой отопительный прибор распространяет тепло этими способами. Но устройство конвектора таково, что 90% энергии он отдает посредством конвекции и только 10% — излучением. Для сравнения: водяной отопительный радиатор передает порядка 50% тепла излучением, остальное — конвекцией.

Конструкция конвекционного обогревателя

Поскольку задачей конвектора является прогрев воздушной массы, его устройство предусматривает снижение лучистой составляющей до минимума. В состав прибора входят следующие основные элементы:

• кожух с двумя проемами, расположенными сверху и снизу для прохода воздуха;
• ребристый теплообменник;
• нагревательный элемент.

В конструкции газового и электрического конвектора вдобавок присутствуют органы управления, контроля и автоматики. Теплообменник представляет собой множество пластин из меди или алюминия, надетых поверх нагревательного элемента. Он установлен внутри кожуха таким образом, чтобы воздушный поток, попадая через нижний проем, нагревался пластинами теплообменника и уходил наружу через верхнее отверстие. Кожух изготавливается из стали либо алюминия, окрашенного в необходимый цвет.

Во время работы конвектора его стенки не нагреваются до высокой температуры, что является большим преимуществом использования прибора в любых детских учреждениях. Дети никогда не обожгутся от прикосновения к наружным частям обогревателя, а до горячего теплообменника они добраться не смогут.

Недостаток конвектора состоит в медленном прогреве предметов и поверхностей. Если воздух внутри холодного помещения он подогреет довольно быстро, то для комфортного нагрева тех же кроватей потребуется около 12 часов.

Обратная проблема у инфракрасных обогревателей, которые слишком долго доводят до кондиции воздух, а предметы прогревают быстро.

Разновидности нагревателей

Конвекторы делятся на типы в зависимости от вида нагревательного элемента:

• электрические;
• газовые;
• водяные.

В конструкции электрического конвектора источником тепла выступает ТЭН, вмонтированный в середину теплообменника. Он преобразует электрическую энергию в тепловую и передает ее пластинам, а те — проходящему воздуху.

В самых современных электронагревательных приборах традиционный ТЭН отсутствует, спираль из вольфрама или нихрома располагается прямо внутри теплообменника. Обогреватель, работающий от электричества, является самым эффективным, его КПД достигает 99%.

Работой электрического конвектора управляет автоматический термостат, поддерживающий установленную температуру воздуха в помещении. Он прекращает и возобновляет подачу электроэнергии к спирали по сигналам датчика температуры. В напольных моделях аппаратов установлен дополнительный датчик безопасности, фиксирующий положение корпуса. При случайном опрокидывании прибора датчик разорвет электрическую цепь и короткого замыкания, и пожара не произойдет.

В газовых конвекторах воздушный теплообменник подогревается горелкой, питающейся магистральным либо сжиженным газом. В нем также встроен термостат, а еще газовый клапан безопасности, реагирующий на затухание горелки, исчезновение тяги в дымоходе или снижение давления в трубе подачи горючего. Эти аппараты достаточно громоздки и нуждаются в подключении к дымоходу. За счет потерь тепла с уходящими газами КПД такого конвектора не превышает 85%.

Водяные конвекторы — самые простые и надежные агрегаты. Ребристый теплообменник в этом случае — просто труба с насаженными на нее пластинами. По трубе протекает теплоноситель с определенной температурой, подающийся от котельной установки, он и нагревает пластины. О КПД здесь говорить не приходится, поскольку сам агрегат тепло не производит, а в процессе передачи никуда его не теряет. Та часть тепловой энергии, которая не успела передаться воздуху помещения, возвращается вместе с теплоносителем в котел.

Используемые источники:

• http://tehnika.expert/klimaticheskaya/obogrevatel/princip-raboty-konvektora.html
• https://oventilyacii.ru/otoplenie/ustrojstvo-i-printsip-raboty-konvektornogo-obogrevatelya.html
• https://teplogalaxy.ru/elektricheskii-konvektor/
• http://pikucha.ru/otoplenie/obogrevateli/princip-raboty-konvektora.html
