Устройство и подбор бака аккумулятора для системы отопления

Бак-аккумулятор — емкость, предназначенная для накопления избыточного тепла и его дальнейшего использования во время остановки работы котлового оборудования. Агрегат используется в схемах с твердотопливным котлом. Реже его применяют с другими источниками энергии: тепловыми насосами, солнечными коллекторами и электрическими нагревателями. Это устройство также называют теплоаккумулятором, буферной емкостью или накопителем.

1 Устройство агрегата</span></h2>

Аккумулирующие баки для отопления представляют собой цилиндрические или квадратные емкости с патрубками, врезанными в корпус. Их количество зависит от числа подключенных контуров и приборов отопления.

Объем емкости зависит от площади отапливаемого помещения и находится в диапазоне от 200 до 3 тыс. м³. Для сохранения тепла между баком и внешней обшивкой находится теплоизоляционный материал толщиной от 5 до 10 см. В зависимости от конструкции внутри бака находятся следующие элементы:

• один либо несколько теплообменников;
• трубчатый электрический нагреватель;
• магниевый анод.

Теплообменники применяются в двухконтурных системах. В устройстве бака-аккумулятора горячей воды эти элементы представляют собой змеевики из медных труб. Электрические нагреватели помогают поддерживать температуру теплоносителя, если котел кратковременно вышел из строя.

‘ >Теплоаккумулятор или Буферная емкость. И зачем он нужен. Storage tank or buffer capacity principleРекомендуемКак сделать расчёт расширительного бака для закрытой системы отопления

2 Принцип действия</span></h2>

В обычной системе теплоноситель нагревается в твердотопливном котле и поступает по трубопроводам к радиаторам. В приборах он остывает и по обратной линии возвращается в обогреватель.

Когда котел прогорит, то теплоноситель тоже остынет, до следующей закладки топлива. Температура воздуха в этот период снизится. В системе отопления с аккумуляторной емкостью процесс проходит немного иначе. После розжига котла и выхода его на полную мощность, теплоноситель циркулирует по малому контуру между обогревателем и баком.

Буферный бак-аккумулятор для отопления постепенно наполняется горячей водой. Когда вся емкость будет заполнена, циркуляционный насос начнет перекачивать теплоноситель в систему отопления. В этот момент котел полностью прогорит, и пока будет осуществляться новая закладка топлива, система отопления будет обогреваться за счет аккумуляторной емкости. Такая схема позволяет поддерживать в помещении постоянную температуру воздуха.

‘ >Тепловой аккумулятор в доме с периодической топкой. / Heat storage in the houseРекомендуемУстройство мембранного расширительного бака для отопления

3 Преимущества использования буферного бака</span></h2>

Система отопления с таким устройством способна обогревать помещения более длительный срок, даже если полностью отключен источник тепла. Осуществляется эффективная защита водяного контура котла от закипания и разрушения. Объясняется это тем, что при резком повышении температуры теплоносителя аккумуляторный бак всю нагрузку возьмет на себя, тем самым осуществит защиту котла. Существует блокировка от поступления охлажденного теплоносителя по обратной линии трубопроводов в разогретый теплообменник, если циркуляционный насос выйдет из строя.

В отопительных системах с несколькими контурами аккумулирующее устройство выполняет задачи гидравлического распределителя тепловой энергии, что позволяет разводкам работать независимо друг от друга. Такое свойство помогает значительно снизить расход топлива и тепловой энергии. Существует и несколько недостатков у этой конструкции: высокая стоимость монтажных работ, повышенные требования к размещению оборудования.

‘ >Обвязка твердотопливного котла с теплоаккумуляторомРекомендуемСхема обвязки твердотопливного котла в системе отопления

4 Популярные модели</span></h2>

Аккумуляторный бак для системы отопления выбирается по следующим параметрам: материал корпуса, вместимость, мощность агрегата, давление жидкости в контуре. Прежде чем выбрать подходящую модель, следует провести расчет накопительной емкости и узнать необходимый ее объем. К популярным относятся следующие модели:

1. 1. PROFBAK — бак и все соединяющие детали выполнены из нержавеющей стали AISI 304. Встроен никелированный нагревательный элемент мощностью до 45 кВт. По индивидуальному заказу производитель может установить змеевик для нагрева горячей воды. Емкость выполняет роль как температурного, так и гидравлического распределителя. Выпускаются емкости объемом от 120 до 500 л.
2. 2. SunSystem P 300 — буферная емкость на 300 л, выпускаемая производителями из Болгарии. Применяется с котловым оборудованием мощностью от 6 до 10 кВт. Конструкция не обладает теплообменником, но есть место для подключения трубчатого электрического нагревателя.
3. 3. Austria Email PSR 500 — аккумулирующая емкость на 500 л с одним теплообменником. Напольный агрегат рассчитан на давление в системе отопления не более 3 атм. Конструкция выпускается без теплоизоляции, которую приобретают и устанавливают самостоятельно.
4. 4. Reflex PFH-500 — представляет собой накопительный бак с заменяемой мембраной. Используется этот агрегат в закрытых системах отопления с горячим водоснабжением. Корпус изготовлен из высококачественного полимерного материала. Общий вес агрегата составляет всего 79 кг.
5. 5. DRAZICE NADO 750/160V1 — баки бывают двух видов: с фланцем или патрубком. Аккумуляторы выпускаются чешскими производителями и из-за небольшой стоимости пользуются большим спросом. Накопитель представляет собой емкость объемом на 305 л.

Стоит также обратить внимание на такие модели: Прометей 500, Hajdu AQ PT 750, NAD 1000 v2 и другие.

‘ >Буферная емкость

5 Классическая схема подключения</span></h2>

Бак-аккумулятор всегда подключается параллельно относительно котлового оборудования. Трубопроводами соответствующего диаметра проводят соединение его с источником тепла и отопительными приборами. В обвязке участвуют следующие элементы:

• трехходовый клапан;
• подкачивающий насос, который располагают на обратной линии между обогревателем и аккумулирующей емкостью;
• группа безопасности;
• теплообменник для горячего водоснабжения;
• трехходовый вентиль;
• циркуляционный насос, который устанавливают между баком и батареей.

Готовится ровное место для установки накопителя. Если это емкость большого объема, то лучше подготовить бетонную площадку. Когда все будет готово, с помощью строительного уровня выставляется аккумуляторный бак. Верхние патрубки должны быть выше уровня приборов отопления, что обеспечит естественную циркуляцию теплоносителя на случай выхода из строя насоса.

Подсоединяют подающий трубопровод от источника тепла к верхнему патрубку, с противоположной стороны емкости — к ближайшему радиатору. В подающий трубопровод от котла к накопителю устанавливается группа безопасности, в которую входят:

• манометр;
• предохранительный клапан;
• вентиль для сброса воздуха.

Устанавливается трехходовый клапан, который предохранит котловое оборудование от образования конденсата. Перед клапаном подсоединяется циркуляционный насос для подачи горячего теплоносителя в накопитель.

Нижний патрубок емкости соединяется с обратной линией системы отопления, а с другой стороны — с входом в котел. Если бак обладает лишними патрубками для соединения будущих контуров отопления, то на них устанавливаются временные заглушки. Последним действием подключается электрооборудование к электрической сети.

После установки проводится тестовая проверка работоспособности системы, при которой желательно присутствие специалистов. Они помогут правильно отрегулировать элементы конструкции и проверить их функциональность.

‘ >5 причин использовать теплоаккумулятор в системе отопления!Фото <index>

Принцип работы и назначение

Как нам известно, в систему отопления входят такие элементы, как: источник тепла (котел), трубы и радиаторы. Но если, к примеру, у вас частный дом, который отапливается твердым топливом, а вы хотите избавиться от необходимости постоянного контроля топки и увеличить эффективность отопления, то можно применить в системе отопления аккумулирующий бак для системы отопления.

Аккумулирующий бак для системы отопления

Основной задачей, которую выполняет данный узел, является повышение инерционности отопительной системы. Для этого увеличивается объем носителя тепла, так, и количество тепла, которое он накапливает. Аккумуляторные баки для систем отопления – это изолированные емкости, которые врезаны в контур отопления.

Аккумулирующая емкость становится центром системы, которая имеет несколько источников тепла.

Так, источники с непостоянным производством тепла при нагревании теплоносителя в баке могут закрыть основную долю потребности объекта в тепловой энергии с достаточно низкими эксплуатационными затратами. Другие источники тепла, которые имеют более высокие эксплуатационные расходы, в общем балансе будут иметь меньшую долю.

Рекомендуем к прочтению:Поиск по сайту otoplenie-doma.orgСистема отопления с аккумуляторным баком

Баки аккумуляторы для отопления просто незаменимы в многотарифном режиме.

Здесь этот узел принимает от котла ночью тепловую энергию в самом низком тарифе. В большинстве систем по отоплению, охлаждению, подготовке горячей воды, где присутствует тепловой насос, бак-аккумулятор также в наличии.

В той отопительной системе, которая применяет твердое топливо, буферный бак аккумулятор для отопления служит для обеспечения эффективной работы всей системы. Так, котел функционирует на аккумулятор с максимальной полезностью. Аккумулятор, который заряжен от котла, передает по необходимости тепло в систему независимо от того, в каком состоянии котел твердого топлива. Благодаря использованию аккумулятора пользователь получает существенное увеличение комфорта отопления, который можно получить, используя современные котлы.

Отопительная система с твердотопливным котлом и аккумулирующим баком

Так, загрузка топлива, обслуживание котла – все это можно производить тогда, когда вам удобно. Поэтому у вас появляется возможность полной автоматизации системы отопления. Тепло забирается по мере необходимости. Аккумуляторный бак для отопления выступает своеобразной защитой системы от перегревания котла. Распределительные системы, которые будут сделаны после аккумулятора, моно сделать с полимерными материалами, которые не могут быть использованы в котловых контурах.

Рекомендуем к прочтению:Герметик для системы отопления дома

Аккумулирующий бак для отопления может быть комплектован теплообменником блочного типа, при помощи которого подключаться к солнечным коллекторам, ГВС, системам отопления и вентилирования в помещениях временного пребывания, при подогреве грунта и т.д.

Преимущества и недостатки аккумуляторного бака

Среди преимуществ отметим:

• При применении такого узла коэффициент полезного действия котла увеличивается до 88%. Затраты при этом уменьшаются на 30%.
• Появляется возможность зонально регулировать температуру каждого помещения.
• Увеличивается ресурс котла (из-за уменьшения появления дегтя и кислот на теплообменнике).
• Уменьшается показатель частоты подходов к котлу.

Недостатки аккумулирующего бака:

• Увеличения стоимости системы отопления.

Помещение котельной необходимо проектировать с учетом емкости.

</index>

Часто теплоаккумулятор для отопления называют теплонакопителем и устройством буферным. Разработаны они, чтобы накапливать избыточное тепло от разных источников (топок каминных, коллекторов солнечных, различных котлов, насосов тепловых и пр.), а также служить гидравлической развязкой больших тепловых потоков, используемых для отопления.

Теплоаккумуляторы создают временной баланс между производством источниками тепла и его использовании потребителями.

ТОП-10: Nibe BU – 500.8

Применение

Применяют данный вид теплоаккумулятора для котла отопления с разными источниками тепла, будь то тепловой насос или котел, солнечный коллектор или иной, а также, в качестве альтернативного поставщика, эффективного при отключении централизованной подачи.

Важно: при функционировании с котлами, использующими твердое топливо, исключается перегрев теплоаккумуляторов, повышается из коэффициент полезного действия и продлевается период эксплуатации котельного оборудования. Дополнительно удается сократить периодичность загрузки его топливом.

Особенности

Для данной модели теплоаккумулятора они следующие:

• привлекательный дизайн;
• эффективная пенополистирольная теплоизоляция толщиной до 140 мм. Ее легло снять, чтобы уменьшить размеры устройства при невозможности его прохождения через дверные проемы. Она по виду схож с формованными панелями, наружная сторона которых покрыта белым ПВХ;
• допускает подключение более одного электронагревателя;
• использование в качестве альтернативного источника, при отсутствии централизованного отопления;
• способность потреблять дешевую энергии (ночной тариф) при работе с двухтарифными счетчиками и электрокотлами;
• наличие дополнительных змеевиков у отдельных модификаций, установленных в нижней части. Благодаря им можно подключать дополнительные источники тепла;
• имеются фланцы для подключения ТЭНов и термометра;
• возможность распределять теплоноситель вдоль всей высоты устройства, благодаря вертикальной планке, имеющейся у теплонакопителя на входе (слева);
• пригодность для организации самых сложных отопительных систем, включая те, для которых значение тепловой нагрузки достаточно большое.

Технические показатели

• Тип – напольный;
• Емкость бака — 500 литров;
• Предельная величина давления во внешнем баке – 6 бар;
• Температура нагрева максимальная — 95 Сº;
• Масса устройства – 106 кг;
• Диаметр – 750 мм;
• Высота – 1757 мм.

Купить

ТОП-9: ETS 200

Обзор

У этих теплоаккумуляторов для котлов отопления корпус стальной и жаропрочная изоляция сверху. Под ней находятся блоки, накапливающие тепло. Они изготовлены из композитного материала высокой теплопроводности, которые нагреваются с помощью ТЭНов.

Тепло накапливается ночью, когда действуют льготные тарифы на электроэнергию. Затем, днем оно используется для обогрева помещения.

Для быстрейшего нагрева, в конструкцию вмонтирован вентилятор.

Важно: Чтобы моно было регулировать температуру помещения, а иными словами управлять разрядом, необходим встроенный регулятор, который не предусмотрен комплектацией, поэтому обязательно приобретается отдельно.

На лицевой панели предусмотрен переключатель, благодаря которому есть возможность ручной регулировки объема заряда.

Чтобы была возможность устанавливать время начала зарядки и ее окончания (во время действия льгот на оплату энергии) обязательна установка электрического оповещателя (сигнала) или таймера. Его тоже комплекте нет. Приобретают его за дополнительную плату.

Технические показатели

• Величина мощности, кВт – 2.0;
• Габариты, мм – 650х605х245 (ВхШхГ);
• Масса, кг – 118;
• Диапазон рабочих температур, град- +7-+30;
• Производитель – Германия;
• Тип крепления –напольный;
• Гарантийный срок – 3 года.

Назначение модели – регулировка отдачи полученного от того или иного источника тепла для эффективного обогрева помещения.

Устройство

Внутри есть трубчатый нагреватель, для изготовления которого использована высококачественная сталь. Он нагревает камни, способные аккумулировать тепло, о них отдают его, охлаждаясь естественным образом, воздуху, проходящему через них под действием вентилятора.

Установив в помещении датчик, можно тепло регулировать с высокой точностью, экономя (за счет встроенного аккумулятора) значительную часть электрической энергии.

Комфортный режим задается регулятором мощности.

Стоимость

Где купить	Цена в рублях
https://tepla.shop/product/ets-200?_openstat=bWFya2V0LnlhbmRleC5ydTvQotC10L_Qu9C-0L3QsNC60L7Qv9C40YLQtdC70YwgKNCi0LXQv9C70L7QsNC60LrRg9C80YPQu9GP0YLQvtGAKSBTVElFQkVMIEVMVFJPTiBFVFMgMjAwO1R2VmMzTG5DdG56OGgwQ25OODhVdnc7&frommarket=https%3A//market.yandex.ru/catalog/69097/list%3Ftext%3D%D1%82%D0%B5%D0%BF%D0%25B&ymclid=285742735834950992200004	55000
http://www.vseinstrumenti.ru/klimat/obogrevateli/konvektory/elektricheskie/stiebel_eltron/ets_200_74484/	29900
http://thermomir.ru/subitem/teploakkumulyatoryi-stiebel-eltron-ets-200	55000
http://aley.ru/cash/info/11039.html	49500
http://otmorozok.com/index.php?route=product/product&product_id=2908	77600

ТОП-8: HAJDU AQ PT 500

Hajdu накопители буферные (они же теплоаккумуляторы) предназначены для поставки горячей воды в закрытую систему отопления. В зависимости от выбранного типа, подсоединять к ним можно нагреватели, использующие газ и мазут, котлы, использующие твердое топливо и биомассу для работы, солнечные батареи и топливные насосы.

Объем таких нагревательных конструкций, поступающих в торговую сеть, варьирует от 300 литров до 870.

Их разновидностей много:

• AQ PT серия (пустые баки);
• AQ PT C (со змеевиком);
• AQ PT C 2 (комбинированные).

Устройство

Поверхность бака изнутри не покрыта защитным антикоррозионным слоем, из-за чего бак рекомендуется заполнять водой исключительно для отопления.

Дополнительно приобретается теплоизоляция для конструкции, поскольку комплектация ее не предусматривает. Она сделана из мягкой пены на основе полиуретана. Толщина ее 100 — 120 миллиметров.

Для изготовления кожуха выбрана кожа искусственная. Изоляция с кожухом быстро снимаются, если устройство не проходит в двери. Без них такой проблемы нет даже, если идет речь о теплонакопителе максимального объема.

Установка на место, где устройство будет эксплуатироваться, производится так же, без них. С такими конструкциями не возникнет непредвиденной ситуации.

Они вполне способны обеспечить пространство теплом. При этом, во много раз возрастает КПД вырабатываемой энергии.

Параметры

• Производитель – Венгрия;
• Масса – 99 кг;
• Гарантия – 3 года;
• ДхВ – 650х1675 мм;
• Наибольшее возможное давление в баке и накопителе — 3 бар и 0,3 МПа;
• Размер монтажа ТЭНа, воды и термодатчика – 1″1/2 , 1″1/2 и 1/2.

Стоимость

Модель теплоаккумулятора для отопления купить выгодно можно в интерент-магазинах:

ТОП-7: HAJDU AQ PT 1000 C

Описание

Бак у этого теплоаккумулятора рассчитан на 1000 литров. Предназначено устройство для совместной работы с солнечным коллектором и твердотопливным котлом.

Буферная конструкция, помимо сохранения избыточного тепла, вырабатываемого котлом твердотопливным или любым другим альтернативным источником энергии, может его перенаправлять в теплоаккумулятор.

Среди таких дополнительных источников активно набирают популярность солнечные батареи, стоимость которых не столь велика, как может показаться.

Их достоинство в том, что практически бесплатное тепло они поставляют круглый год, даже при небольшом освещении. Даже в пасмурную погоду система отопления от них может получать десятки киловатт энергии.

Конструкция

Внутри емкости Hajdu AQ PT 1000 С находится теплообменник, имеющий вид спирали. Площадь его – 4,2 квадратных метра. Нагретый солнечными лучами теплоноситель, протекая по змеевику, отдает свое тепло, направляемое для обогрева в отопительную систему.

Теплоноситель подается и отводится через патрубки, находятся которые на одной вертикальной прямой, что важно, поскольку экономится пространство котельной.

Размеры устройства позволяют ему функционировать паре с твердотопливным котлом, у которого мощность равна 25-35 кВт.

Важно: система, обеспечивающая накопление буферной емкостью тепла, способна функционировать только отопительной системе с принудительным циклом, и не пригодна для гравитационной.

Конструкторы марки Хойду не ограничились описанной функцией устройства, т.е. возможностью аккумулировать тепло. Поэтому предусмотрели они технологическое отверстие, дающее возможность устанавливать 2 , 3, 6, 9 — киловаттные ТЭНы. Важность такого решения в возможности увеличить время между загрузками. Это оценили проживающие в загородных коттеджах и дачах.

Рекомендуем:

• Портативные зарядки для телефонов: достоинства, особенности, цена — ТОП-7
• Тепловые аккумуляторы: назначение, особенности, цена — ТОП-6
• ТОП-6: недорогие солнечные коллекторы для отопления и подогрева бассейнов, цены и где купить

Теперь они могут загружать дешевое тепло, т.е. по льготной расценке загружать накопитель энергии. Не нужна при этом врезка в систему отопления электрокотла, ведь Тэны прогревают накопитель напрямую, днем отдавая в систему тепло, накопившееся за ночь.

Для того, чтобы цена теплонакопителя была доступна широкой аудитории пользователей, разработчик не комплектует его наружной изоляцией, которую всегда можно заказать опционно, как и ТЭНы.

Внутренняя поверхность

На внутренней стороне стены не имеют эмалированного покрытия, как бойлеры с водонагревателями косвенного нагрева, поэтому теплоаккумуляторы не рекомендуется использовать горячего водоснабжения.

Купить

Где купить	Цена в рублях
https://avangardteplo.ru/products/name/teplonakopitelj_hajdu_aq_pt_1000_c?_openstat=bWFya2V0LnlhbmRleC5ydTv/	40030
http://xn—-7sbcqc4aneonsmco5krb.xn--p1ai/products/bufer-emkost-hajdu-aq-pt-1000-c	по звонку
https://vsegdateplo.ru/vodonagrevateli/teploakkumulyatory/hajdu/hajdu-aq-pt-1000-c-bez-izolyatsii /	42725
http://nasos-kotel.ru/bufernyy-nakopitel-hajdu-aq-pt-1000-c/	40030
https://mrklimat.ru/teploakkumulyatory/teploakkumulyator-hajdu-aq-pt-1000-c.html	40030

ТОП-6: S-TANK СЕРИИ HFWT -300

Описание

Данная модель отличается возможностью соединять любое число источников тепла, что важно для создания многовалентной отопительной системы.

Внутреннее строение

Оно заключается в выполнении устройством двух функций – накапливания тепла и использования для решения задач ГВС.

Технические показатели

• Производитель – Беларусь, S-Tank;
• Гарантия – 5 лет;
• Масса – 76 кг;
• Высота – 157см;
• Диаметр – 63 см;
• Объем бака – 300 литров;
• Давление максимальное в баке и теплообменнике – по 6 бар;
• Число теплообменников – 1;
• Температура допустимая в баке и теплообменнике – 95 и 110 град.

Купить

Где купить

Цена в рублях

https://www.termokit.ru/catalog/kotelnoe_oborudovanie/teploakkumulyatory/teploakkumulyatory_s_tank/teploakkumulyatory_s_tank_serii_hfwt_teploobmennik_dlya_gvs/teploakkumulyator_s_tank_serii_hfwt_300.htm?frommarket=https%3A//market.yandex.ru/catalog/69097/list%3Ftext%3D%D1%82%D0%B5%D0%BF%D0%BB%D0%BE%D0%B2%D1%8B%D0%B5+%D0%B0%D0%BA%D0%BA%D1%83%D0%BC%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80%D1%8B%26cvredirect%3D3%26track%3Dsrch_ddl%26onstock%3D1%26deliveryincluded%3D0%26local-offers-first%3D0&ymclid=285168597851724698000006

48702

ТОП-5: S-Tank AT 300

Обзор

Назначение конструкции заключается в аккумулировании тепла, отдаваемого различными источниками, организации многовалентных отопительных систем. Означает это, что при необходимости совместить работу от двух и более тепловых источников (котла твердосплавного, к примеру, с электрическим или газовым) модель будет достаточно эффективной.

Бак

Устройство для накопления нагретой воды изготовлено из углеродистой стали. Для отопительной системы оно выступает гидравлическим разделителем и улучшает гибкость последней.

Отлично сочетается с такими котлами:

• твердотопливным;
• использующим в качестве топлива биомассу;
• пеллетным;
• электрическим;
• газовым.

А также с источниками тепла:

• каминами с водяной рубашкой;
• топливными насосами.

Изоляция

Для ее изготовления используется технология NOFIRE и экологически чистый полиэфирный материал, 100% пригодный для переработки. Толщина изоляции 70 мм. Главным преимуществом его считается высокая теплоотдача и огнестойкость (класс B-s2d0 по европейским стандартам).

Защищен бак и снаружи, для чего разработчик применяет пластиковую обшивку (до 1000 л) и матерчатую (больше 1000 л), гамма цветовая которой весьма разнообразна.

Сверху бак окрашивается краской, устойчивой к высокой температуре. Внутренние стенки не допускают нанесения краски по существующим требованиям. Опционно можно нанести на внутренние стенки цинксодержащий состав. Делается это для того, чтобы хранить горячую воду.

Размер отверстий

Для подключения КИП приборов предусмотрены отверстия с внутренней резьбой 1 ½ “, друг к другу развернутые под прямым углом.

Стоимость

ТОП-4: S-TANK АТ AT-1000

Занимающий в ТОП-10 4 место накопитель служит тем же задачам, что описанные выше – аккумулирование подогретой воды.

Описание

• Материал, применяемый для корпуса, — углеродистая сталь;
• Страна-производитель – Беларусь;
• Масса – 131 кг;
• Высота – 2035 мм;
• Диаметр – 92 см;
• Объем – 1000 л;
• Давление в баке и наибольшая температура- 6 бар и 95 градусов.

Буферный теплонакопитель не имеет теплообменник. Объем его 1000 литров, что позволяет использовать устройство с котлами 6-10 кВт, предназначенных для помещений небольшой площади. Наиболее подходит для указанного объема теплоносителя маломощный твердотопливный котел.

Сверху конструкция защищена 70-миллиметровой теплоизоляцией, которая закрыта пластиковым кожухом с алюминиевой защелкой для простоты транспортировки, установки и демонтажа. Для подачи и отвода котловой воды имеется 8 отверстий с внутренней резьбой полтора дюйма.

Патрубки развернуты под углом 90 градусов и расположены на разной высоте для удобства подсоединения разных отопительных контуров и установки накопителя в угол.

Помимо них есть еще 4 полудюймовых отверстия, предназначены которые для термоманометров и датчиков терморегулирующих. Давление внутри рабочей зоны – 6 бар. Его достаточно для нормального функционирования накопителя.

Стоимость

ТОП-3: HAJDU AQ PT 1000

Работа

Работать модели, ТОП-10 занимающие 3 место, могут от нескольких источников (зависит от исполнения):

• от энергии Солнца;
• газовых котлов;
• угля и пр.

Подключение

Первый пуск рекомендуется доверить специалисту. Пользователю же нужно изучить инструкцию и ей всегда следовать.

Устройство

Оно состоит из:

• стальной емкости (бака);
• теплоизоляции из полиуретана;
• защитного кожуха;
• крышки из искусственной кожи.

Внутри нет коррозионной защиты, поэтому использовать бак можно только по назначению. Для хранения воды питьевой он не годится.

Изоляция

Как и у аналогов, сделана она из полиуретановой пены, которая длительное время держит температуру воды, не требуя ее подогрева. Толщина защиты 10 см. Для кожуха, как упоминалось, используют искусственную кожу.

Кожух с изоляцией, легко снимаются. Это удобно при транспортировке, устанавке и демонтаже устройства.

Достоинства

Главным из них является возможность временного выравнивания расхождений в производстве тепла и потреблении.

Важно:

1. Нельзя подвергать теплообменники с накопителем большим давлениям. Это опасно!
2. Обязательна установка предохранительного клапана, приобретаемого за дополнительную плату.
3. Запрещен монтаж между клапаном и накопителем всякой водозапорной арматуры.

Особенности

• Эргономичность.
• Хорошая теплоизоляция.
• Грамотно расположенные патрубки.
• Съемные изоляция и кожух.
• Окрашенная наружная поверхность.
• Возможность подключения нагревательного электропатрона.
• Совместимость с различными типами котлов.
• Продолжительный срок службы.
• Удобные установочные размеры.

Технические параметры

• Объем – 750 л;
• Масса- 93 кг;
• Водонагреватель накопительного типа;
• Способ подогрева – электрический;
• Крепление – напольное;
• Диаметр с изоляцией и без – 99 и 79 см;
• Высота – 191 см;
• Бак внутренний – из стали;
• Защита антикоррозионная – не предусмотрена;
• Давление рабочее – 3 бар;
• Производитель — Hajdu, Венгрия;
• Напряжение – 220 В.

Стоимость

ТОП-2: HAJDU PT 300

Обзор

Новейшей из последних разработок в ТОП-10 отведено 2 место. Устройство накапливает нагретую воду для закрытой отопительной системы. Совместима с котлами, использующими для работы различные виды топлива, с насосами тепловыми и солнечными батареями.

Водонагреватель напольный косвенного нагрева подключают к тепловому оборудованию, к котлам газовым, например. Вода нагревается в процессе работы, накапливается в баке и используется для бытовых нужд.

Устанавливаются такие бойлеры прямо на пол и работают вместе с иным оборудованием, устанавливаемом также на полу или закрепленном на стене.

Как и модели уже описанные, модель необходимо, чтобы выровнять временную разность накопления и использования тепла. Объем баков может варьировать в диапазоне 300-1000 литров.

Параметры

• Страна – Венгрия;
• Высота – 1595 мм;
• Масса – 87 кг;
• Бак объемом 300 литров.

Устройство

В комплектацию буферной емкости не входит теплообменник. На внутреннюю поверхность не нанесен антикоррозионный слой из-за чего нааполнять бак можно только водой для отопления.

Кожух

Для его изготовления выбрана искусственная кожа. Размеры устройства таковы, что без проблем позволяют ему проходить в дверной проем.

Теплоизоляция

О ее качестве говорят, как об исключительно высоком. Благодаря этому тепло сохраняется в накопителе на протяжении нескольких дней, что обеспечивает равномерное отопление жилища.

Особенности

• Можно использовать для отопления закрытого типа;
• Позволяет устанавливать ТЭНы;
• Простая конструкция в использовании и установке.
• Простой монтаж и обслуживание
• Использование возобновляемой энергии
• Соответствует европейским требованиям безопасности
• Поставляется без теплообменника.

Стоимость

ТОП-1: S-TANK АТ PRESTIGE -500

Краткий обзор

Лучшая модель ТОП-10 рекомендована для использования в различного типа отопительных системах.

Для изготовления накопителя цилиндрической формы используется нержавеющая сталь. Поэтому устройство служить будет долго, снижая затраты на отопление.

Преимущества

Их у модели достаточно:

• простое обслуживание и установка;
• быстрый нагрев воды, не зависящий от условий;
• защита от перегрева, благодаря чему эксплуатация разрешена даже в коммерческих зданиях;
• уникальные параметры и многофункциональность, выбор которых определяется размером обогреваемого помещения;
• непрерывное накопление тепла благодаря встроенным теплообменникам;
• совместимость с источниками теплоснабжения любого вида.

Повысить эффективность позволяет дополнительная теплоизоляция. Утеплителем может служить пенополиуретан или минеральная вата, замедляющие остывание теплоносителя.

Используя устройство для комбинированного отопления можно значительно снизить затраты. Каждый пользователь может поддерживать комфортную для себя температуру, выбрав накопитель тепла по таким параметрам, как мощность, конструктивные особенности, объем и пр.

Характеристики

• Производитель –Беларусь;
• Масса – 105 кг;
• Размер в диаметре – 78 см;
• Высота – 157 см;
• Объем бака – 500 л.

Стоимость

Теплоаккумуляторы для котлов отопления купить дешево можно в Интернете:

Где купить	Цена в российских рублях
https://www.termokit.ru/catalog/kotelnoe_oborudovanie/teploakkumulyatory/teploakkumulyatory_s_tank/teploakkumulyatory_s_tank_serii_at_prestige/teploakkumulyator_s_tank_serii_at_prestige_500.htm?frommarket=https%3A//market.yandex.ru/catalog/69097/list%3Ftext%3D%D1%82%D0%B5%D0%BF%D0%BB%D0%BE%D0%B2%D1%8B%D0%B5+%D0%B0%D0%BA%D0%BA%D1%83%D0%BC%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80%D1%8B%26cvredirect%3D3%26track%3Dsrch_ddl%26onstock%3D1%26deliveryincluded%3D0%26local-offers-first%3D0&ymclid=284960970641790473300001	35800
https://www.termokit.ru/catalog/kotelnoe_oborudovanie/teploakkumulyatory/teploakkumulyatory_s_tank/teploakkumulyatory_s_tank_serii_at_prestige/teploakkumulyator_s_tank_serii_at_prestige_5000.htm	310000
https://tiu.ru/p184282861-bufernaya-emkost-tank.html	по запросу

Видео: 5 причин использовать теплоаккумулятор в системе отопления!

Твердым топливом отапливают дома в регионах, где нет газопровода, а дрова и уголь обходятся дешевле затрат на электроэнергию. Но, возникает неудобство, которого лишены газовые и электрические котлы и заключено в необходимости постоянно находиться рядом с котлом и загружать очередную порцию топлива вручную. Чтобы делать это реже, котел нужно оборудовать теплоаккумулятором (далее ТА), который будет накапливать избыточное тепло и отдавать его когда дрова или уголь уже сгорели.

Что такое теплоаккумулятор и какую функцию он выполняет

При сильном горении происходит перегрев системы, при слабом она остывает. Сократить амплитуду и увеличить период колебаний можно за счет вместительного бака с теплоаккумулятором. Последний представляет собой теплообменник с большой емкостью, заполненой теплоностилем. Одна часть системы забирает излишки энергии с котла, вторая постепенно отдает тепло в отопительную систему, не давая температуре резко упасть. Весь это процесс происходит автоматически через змеевики под управлением трехходовых клапанов.

Другими словами. ТА позволит Вам загрузить полную топку дров и не переживать что вода в котле закипит. После догорания топлива система отопления еще некоторое время сможет работать за счет накопленного в емкости тепла.

Принцип действия

Теплоаккумулятор – это емкость, внутри которого циркулирует горячий жидкий теплоноситель. Температура поддерживается в нужном диапазоне благодаря дозированию энергии, передаваемой в контур. Разогретый бак отдает тепло в комнаты постепенно. В результате пропадает необходимость постоянно поддерживать горение в топке котла.

Видео обзор такой системы

» alt=»»>

Достоинства и недостатки отопления с теплоаккумулятором

Плюсами таких систем являются:

1. Снижение затрат на энергоносители.
2. Увеличение КПД отопительной системы.
3. Отсутствие перегрева.
4. Снижение количества (периодичности) загрузки твердого топлива в котел.
5. Тонкая настройка температурного режима в помещениях.
6. Возможность модернизации (совмещение с системой подачи горячей воды, использование альтернативных источников энергии вместо топлива).

При всех достоинствах отопительное оборудование такого типа имеет и недостатки:

1. Мощность установленного котла позволяет отапливать площадь, вдвое больше, чем требуется (запас мощности).
2. Система долго запускается из холодного состояния до вхождения в нормальный рабочий режим.
3. Ввиду громоздкости оборудования и большого числа комплектующих усложняется транспортировка, размещение и монтаж.
4. Сохраняется необходимость топливного склада в непосредственной близости от котельной.
5. Стоимость оборудования и отсутствие быстрой окупаемости затрат, особенно при замене котла.

Последний недостаток успешно решается, если смонтировать теплоаккумулятор своими руками.

Типы отопительных систем с теплоаккумулятором и разным количеством змеевиков

Змеевик играет роль теплообменника, то есть жидкости различных систем не смешиваются между собой, а передача тепла происходит через стенки этой спирали. Изготавливается из меди или нержавеющей стали. Иногда используется черный металл что бы удешевить конструкцию.

Различают четыре основных типа систем:

Без змеевика. Вместо него может быть вмонтирован дополнительный бак меньшего диаметра, подключенный к малому контуру. Передача тепла происходит благодаря физическим свойствам, при котором она поднимается вверх, а холодный теплоноситель опускается в нижнюю часть емкости. Такая система является самой простой и работает только с одним потребителем, например системой отопления и одним источником. Это может быть как твердотопливный котел так и солнечный коллектор. Особенности – минимальная себестоимость, простота монтажа.

С одним змеевиком. Спираль находится внутри основного бака, по ней циркулирует теплоноситель от источника. Энергия передается в накопительную емкость откуда и циркулирует далее к потребителю. Особенности такой системы является не смешивание различных теплоносителей. Это может быть важно если они имеют различные химические составы.

Система может работать и в обратном порядке, через змеевик может бить запитана система отопления или ГВС.

С двумя змеевиками. Дополнительный малый контур теплообменника запитан в систему, подключенную к альтернативному источнику энергии. Эта система позволяет использовать более широкий спект оборудования для нагрева теплоносителя.

С тремя спиралями. Предполагается, что в единый отопительный комплекс входит котел на твердом топливе и два альтернативных источника, например, солнечная и геотермальная батареи. Максимальная экономия твердого топлива. Котел может использоваться как дополнительный (резервный).

С дополнительным баком. Существуют системы, в которых включен еще один контур с теплообменником для того, чтобы горячая вода в кране появлялась сразу же после запуска котла, не дожидаясь выхода в оптимальный режим обогрева. Однако в таких системах, запас горячей води ограничен, по его истечению дальнейший прогрев будет проходить медленнее чем через змеевик.

Применение различных типов систем

Отопительные системы, в состав которых входят только твердотопливные котлы применяются, как правило, для обогрева частных домов. Необходимость сооружать угольный (дровяной) склад доставляет неудобство, но такой конфигурации достаточно для отопления в самые суровые морозы.

Системы отопления, в которые включен солнечные коллекторы позволяют экономить до 30% затрат на энергоносители, но не заменить твердотопливный котел. Поэтому ее используют как вспомогательную, тем более что солнце светит не всегда. А вот для того, чтобы дома всегда была вода, мощности достаточно (замещает на 50-90%).

Совмещенные конфигурации предполагают применение газового и твердотопливного котлов. Это удобно при запуске системы в промерзшем здании. Если газовый агрегат подключить к системе горячего водоснабжения, то вода будет всегда. При этом не нужно подбрасывать дрова, достаточно нажать пусковую кнопку газовой горелки. а основную задачу по нагреву води возьмет на себя твердотопливный котел.

Схемы подключения

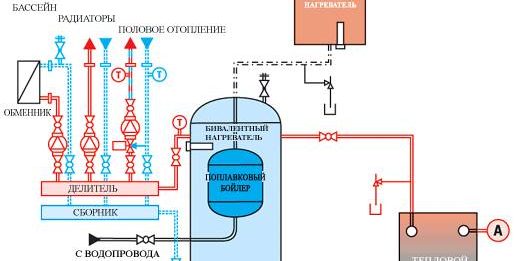

Полная схема подключения ТА для системы отопления

Простейшая схема подключения предполагает наличие контурного кольца прогрева котла. Это даст возможность сократить время разогрева основного контура. Термостат не позволит прогонят через теплоаккумулятор холодный теплоноситель (воду или гликоль), пока температура не установится на требуемом уровне.

Как только это произойдет, теплоноситель распределяется в двух направлениях:

1. Прогрев ТА.
2. Прогрев основного бака.

В последнем случае предполагается перемешивание с теплоносителем и перенаправление в бак. Благодаря тому увеличивается КПД и сокращается время прогрева основного контура. Такое подключение дает возможность работать системе автономно (при выключенном насосе).

Отдельный контур сообщает ТА и радиаторы. Чтобы исключит необходимость контролировать работу отопительной системы, в ее состав вводится два байпаса:

1. Содержит шаровый клапан, который перекрывается при выключенном насосе. В работу включается обратный клапан.
2. Если насос остановлен, а шаровый клапан вышел из строя, прокачка теплоносителя производится по второму (резервному) байпасу.

Схему можно упростить, исключив обратный клапан. Это делают, мотивируя тем, что он характеризуется высоким сопротивлением потока. Прибегая к такому шагу нужно помнить, что в случае прекращения подачи электроэнергии придется вручную открывать шаровый клапан.

Более сложная система с использованием альтернативного источника энергии и контура горячего водоснабжения

Если отключения возможны, в систему включают альтернативный источник питания или бесперебойник. Это потребует дополнительных затрат. Целесообразность покупки данного оборудования проявляется после подсчета стоимости труб, фитингов, насоса и клапанов, которые могут прийти в негодность. В результате приобретение ИБП (источник бесперебойного питания) не кажется слишком дорогим удовольствием.

Подробный видео обзор системы

» alt=»»>

Расчет объема теплонакопителя

Слишком малый объем неэффективен, большой нецелесообразен с точки зрения затрат и потери полезной площади помещения. Точный расчет выполнить невозможно ввиду отсутствия информации о теплопотери здания, особенно, если оно находится в стадии проектирования.

Однако есть возможность рассчитать максимально приближенно. В качестве исходных данных служит мощность котла и суммарная площадь всех отапливаемых помещений. Расчеты производятся следующим образом:

1. Мощность нагревателя в киловаттах находится в прямой зависимости с площадью. 1КВт способен обогреть 10 м². Если дом 120 м², то котел должен выдавать 12 КВт. Необходимо заложить запас, чтобы оборудование не работало на предельной нагрузке (средний коэффициент – 1,5). Получается, нужно устанавливать котел 18 КВт.
2. Пренебрегая объемом жидкости в трубах и радиаторах, принимается, что каждый киловатт мощности расходуется на разогрев 25 л. теплоносителя в теплоакуумуляторе. Перемножив две величины, получаем 450 л. Эта величина не предельная, ведь на прошлом шаге был заложен запас мощности 50%.

Заложенного запаса хватит на самую холодную зиму. Оборудование будет работать не на пределе возможности, а значит, прослужит долго.

Расчет по формуле

Существует множество сложных математических формул, позволяющих произвести вычисления

Самая простая формула выглядит так: m = Q / 1.163 х Δt,

Где:

• Q – расчетное количество тепловой энергии, которую мы можем накопить. Это разница вырабатываемой мощности котла и необходимой нам для отопления;
• m – масса воды в резервуаре, кг. Ее мы хотим вычислить;
• Δt – разница между начальной и конечной температурами теплоносителя, °С;
• 1.163 кВт/кг – удельная теплоемкость воды.

Онлайн калькулятор

*Если калькулятор показывает 0 (ноль), значить у вас нет излишков энергии, которые можно накопить.

Пояснения:

Паспортная мощность котла, она указана производителем. Если документы на оборудование не сохранились, найти характеристики можно с сети интернет.

Мощность, необходимая для отопления вашего дома. Рассчитывается специалистами по сложной форме, которая включает: объем помещения, систему отопление, энергоэффективность всего дома.

Температура подачи и обратки. Если в системе не установлены термометры, ее можно снять любым теплосъемником.

Как сделать теплоаккумулятор своими руками

Такой вопрос возникает когда человек узнает цену на такое оборудование, в зависимости от количества змеевиков и материала изготовления, она колеблется в пределах 400-1500 уе. Что не всем по карману.

Схема устройства

ТА представляет собой цилиндрическую емкость или прямоугольной формы, изготовленную из металла. Размеры определяет требуемый объем, полученный в результате расчетов, приведенных ранее. Толщина стенки 2-3 мм.

Лист раскраивается при помощи плазмореза, болгарки, гильотины или сварочного аппарата. Сшивается он также при помощи сварки. Максимальное качество шва обеспечивает газовая сварка, но и инверторной можно получить желаемый результат. В любом случаи качество сварных швов необходимо будет проверить под давлением до 4 атмосфер. Торцевые стенки цилиндра закрываются плоскими металлическими кругами той же толщины.

Сталь или нержавка

Сегодня на рынке можно приобрести такие емкости как с черной стали так и с нержавеющей. Производители же утверждают что стоит брать только последний вариант так как он не подвержен коррозии, но и стоит в 2-2.5 раза дороже. Что же выбрать? На самом деле, есть нет денег на нержавку смело берите черный металл. Толщины 3 мм хватит на многие годы, так как эта емкость постоянно заполнена водой, содержащегося в ней кислорода недостаточно для образования коррозии.

Единственная проблема, это когда сливается вода, определенное время внутри сохраняется сырость. Но, запаса толщины металла достаточно чтобы это не было проблемой. Из моей практики: теплоаккумуляторы эксплуатируются уже около 10 лет, никаких проблем с коррозией при ревизии не обнаруживалось.

В качестве теплообменника выступает изогнутая гладкая или гофрированная труба. Покупка магниевого анода избавит от опасности быстрого покрытия конструкции коррозией.

Пример чертежа

Необходимо заблаговременно изготовить чертеж и отметить входное и выходное отверстия для врезки теплообменника и еще два подключения к главному контуру. Входное сверху, выходное внизу. В стенки врезаются штуцеры. Дополнительных два отверстия с патрубками нужно сделать в днище и верхней крышке. Одно для слива теплоносителя, второе для воздухоотводчика (избавит от переизбытка давления внутри бака).

Чтобы емкость, особенно если форма не цилиндрическая, после заполнения не раздуло, по периметру, на расстоянии 320-380 мм друг от друга устанавливаются ребра жесткости (снаружи бака). Их изготавливают из металлической полосы толщиной 3 мм. Внутри каждое кольцо стягивается двумя диаметральными усилителями стенок, перпендикулярными друг другу. То же самое делают с торцевыми стенками (усилитель соединяет центры окружностей).

Вся конструкция сваривается. Для установки потребуются опоры. Они будут прилажены к днищу. В этих местах снаружи бака прилаживают дополнительные ребра жесткости из такой же полосы, чтобы под массой ТА днище не деформировалось. На штуцеры нарезается резьба (если соединение с трубами планируется выполнить при помощи муфт). Это можно сделать до их установки на ТА.

Как альтернативу применяют сварное соединение контура. Это неудобно с точки зрения обслуживания. В случае выхода ТА из строя придется резать трубы. Муфту можно раскрутить, а после ремонта смонтировать все заново. Если в качестве змеевика используют сплавы цветных металлов, понадобится аргоновая сварка.

Когда система предполагает использование нескольких спиралей теплообменника, их устанавливают одна внутри другой. То есть диаметр первой меньше диаметра второй. Возможна конструкция с расположением друг над другом, если такое позволяет высота потолков в помещении.

Материалом для бака может служить углеродистая сталь с антикоррозийным покрытием, нанесенным гальваническим методом. Это дешевле, нежели сделать бак из нержавейки. Но последняя прослужит дольше. Единственное уязвимое место – сварочные швы. Их лучше обработать. Естественно, сварочный аппарат должен иметь возможность варить нержавеющую сталь.

В качестве дополнительного оборудования можно врезать электрический ТЭН. Включая его вы сократите время запуска и прогрева системы. Контрольно-измерительные приборы тоже не будут лишними (термометр, контроллер уровня теплоносителя и т.д.). В качестве устройств, обеспечивающих безопасность работы теплоаккумулятора, применяют предохранительный выпускной воздушный клапан. Такая система надежна, долговечна и неприхотлива.

Изготовление змеевика

Для изготовления этого элемента используется медная трубка 20-30 мм диаметром. Форма должна быть цилиндрическая, поскольку всегда являются слабым местом в системах с постоянно циркулирующей водой.

Что бы сделать такую спиральную конструкцию можно использовать простейшее приспособление в виде деревянно-фанерного каркаса, на который наматывается трубка.

С обеих краев трубки нужно приварить или припаять штуцеры с резьбой для дальнейшего подключения их в систему. Для спайки лучше всего использовать мягкий припой.

Проверка герметичности

Теперь необходимо проверить нашу конструкцию на протекание, причем сделать это необходимо под давлением. Во первых система отопления работает в пределах 0.8-3.5 атмосферы, во вторых давление может скакать достаточно резко при быстром прогреве системы и на это необходимо сделать определенный напуск. давления 4 Бар будет достаточно.

Наполняем резервуар водой максимально как только позволяет конструкция. Далее можно применить компрессор или даже автомобильный насос и накачать им необходимое давление. Подсоединить его можно через одно из технологических отверстий, о которых я писал выше.

Оставить в таком состоянии емкость на некоторое время и проверить не проявляется ли вода или сырость на швах.Если такая проблема возникла ее необходимо исправлять.

Используемые источники:

• https://oventilyacii.ru/otoplenie/ustrojstvo-baka-akkumulyatora-v-sisteme-otopleniya.html
• https://otoplenie-doma.org/akkumuliruyushhij-bak-dlya-sistemy-otopleniya.html
• https://motocarrello.ru/jelektrotehnologii/1852-teploakkumuljator-dlja-otoplenija.html
• https://vremya-stroiki.net/teploakkumulyator-dlya-kotlov-otopleniya-princip-raboty/
