Устройство и монтаж отопления с помощью полипропиленовых труб: от проекта до сварки

Большое линейное расширение

Если вы собрались делать отопление полипропиленовыми трубами, то сразу закладывайте использование их только в скрытом монтаже. Все трубы вам нужно будет запрятать в стены и стяжку, и желательно в изоляции.

Основной проблемой полипропилена является его линейное расширение. Составляет оно примерно 2,5 мм на один погонный метр. Если вы смонтировали ровные трубы, то во время эксплуатации они обязательно где-нибудь «поплывут». Даже если их часто крепить. Если эти трубы будут располагаться снаружи, то вряд ли вы оцените такую картину.

Проблемы сварки труб

Соединяют трубы ППР между собой методом сварки (по другому методом спайки). С одной стороны это довольно простой и удобный способ соединения, но при этом он требует серьезного и ответственного подхода. Многие монтажники недобросовестно относятся к данной процедуре, сваривая все на авось. В итоге можно получить вот такую картину:

Такие ситуации бывают так же и у опытных монтажников. И самое печальное, невозможно узнать, нормальный получился стык или нет, пока не разрежешь напополам трубу.

У нас был случай, когда мы пригласили стороннюю бригаду на монтаж котельной из ППР труб. Ребята выкручивали сварочный утюг на максимальную температуру, хотя у каждой трубы есть свои температурные лимиты. Об этом их неоднократно предупреждали. Но они все равно сделали по своему.  С виду все соединения были сделаны отлично, но в итоге после запуска котельной некоторая часть потекла. Пришлось переделывать

Большое количество стыков

Еще один минус в организации отопления полипропиленовыми трубами – это большое количество стыков. Средний дом может насчитывать порой 200-300 стыков и большая часть из них прячется в стяжку и стены. А каждый стык – это человеческий фактор, который может сыграть злую шутку. В любой момент любой стык может дать течь. Хорошо, если он будет снаружи. Но как показывает практика, довольно часто стык начинает течь внутри.

А с учетом постоянного линейного расширения трубы, стык так же может потерять свою герметичность. Верным будет заметить, что такие ситуации происходят далеко не всегда.

Срок службы материала

Кто бы что не говорил, но полипропиленовые трубы обладают непродолжительным сроком службы. Производитель озвучивает срок службы трубы в  50 лет. Практика показывает, что через 15 лет уже начинает ощущаться старение трубы. Может потрескаться, может потечь стык и тд.

Но и плюс полипропилена в том, что он быстро ремонтируется.

Полипропиленовые трубы со стекловолокном

Трубы ППР делятся на трубы для холодного и горячего водоснабжения (тут же и отопление). Раньше ППР трубы для отопления армировали специальной алюминиевой фольгой. Это вело к удорожанию готового изделия. Со временем появились трубы со стекловолокном, которые вытеснили аналогичные трубы с алюминием.

Мало кто знает, но делая отопление дома полипропиленовыми трубами со стекловолокном, вы подвергаетесь риску. Стекловолокно имеет свойство разрушаться. Порой достаточно просто кинуть трубу на пол, чтобы повредить армирующий слой.

Так же нельзя работать такой трубой при низкой температуре, так как стекловолокно становится хрупким и подвергается быстрому излому. А оно выполняет не только функцию армирования, но и кислородного барьера.

Так же, как мы знаем, трубы такие хранятся на обычных складах и никто там не следит за микроклиматом, положенным для хранения труб.

Поэтому тут все просто. Стекловолокно – это хорошо, но с ним надо быть аккуратным.

Трубы с алюминиевой фольгой

Алюминиевая фольга выступает в роли компенсатора расширения трубы, и в роли диффузионного барьера. Алюминиевая фольга располагается как ближе к поверхности трубы, так и в середине. Все зависит от конкретной марки труб.

Для того, чтобы спаять такую трубу, ее нужно предварительно очистить. Если фольга располагается в центре, то зачистив ее, труба станет совсем тонкой и при спайке соединение может быть некачественным. Поэтому, если все же соберетесь делать отопление дома полипропиленовой трубой с алюминиевой фольгой, то берите ту трубу, где фольга расположена ближе к поверхности.

Опасность заливки в стяжку

Голую полипропиленовую трубу довольно опасно заливать в стяжку в виду ее линейного расширения. Если при нагреве трубе негде будет «гулять», то есть вероятность того, что с ней чего-нибудь может произойти. Поэтому в идеале эту трубу лучше заливать в изоляции. Сейчас лучше все трубы отопления изолировать.

Фасонные изделия

Основным минусом фасонных изделий при отоплении полипропиленовыми трубами можно выделить их толщину. Они идут толще самой трубы. Это создает определенные неудобства при монтаже изоляции, а так же при использовании трубы в стяжке. Порой высота ограничена настолько, что увеличенное фасонное изделие некуда спрятать.

Полипропилен с металлом

Многие фасонные изделия из полипропилена идут с металлической вставкой с резьбой. Идеально прочное соединение металла с пластиком получить довольно не просто. Поэтому бывают случаи, когда такие соединения дают течь как раз в местах между ппр и металлом.

Итог

Что важно понимать, если вы собрались делать отопление полипропиленовыми трубами. На самом деле это хороший материал за свои деньги. Но ожидать от него чего-то особенного не стоит. Велика вероятность периодических течей и поломок, которые при этом довольно просто устраняются (если труба располагается снаружи).

Особенность данного материала в том, что далеко не всегда проблема проявляет себя сразу. Вы можете смонтировать, опрессовать систему и убедиться, что она герметична и нигде ничего не течет. А в процессе эксплуатации внезапно образуется течь. Это не совсем приятный момент.

Монтировать данной трубой отопление или нет, уже решать вам. Многие монтируют и не переживают. Мы же решили вас немного подготовить.

Теги: отопление, полипропилен, ппр, трубы

Трубопроводы из полипропилена все чаще устанавливают в домах усадебной застройки. У них низкая теплопроводность, что снижает потери тепла при транспортировке теплоносителя. Процесс монтажа системы достаточно простой, не требует дорогостоящих приспособлений, это позволяет выполнить отопление в частном доме из полипропиленовых труб своими руками.

Преимущества и недостатки

Полипропиленовые трубы имеют следующие достоинства:

• химическая стойкость материала;
• низкая теплопроводность;
• физическая прочность;
• простота сборки;
• срок службы 50 лет;
• невысокая стоимость.

Недостатки присущие полипропилену – линейное расширение при нагреве, разрушение при длительном солнечном облучении.

Технические характеристики

Для отопления используют многослойные изделия. Они армированы алюминиевой фольгой или стекловолокном. Стекловолокно подвержено линейному расширению при нагревании, что нужно учитывать при прокладке сетей. Отопление из полипропилена выполняется только из армированных полипропиленовых труб, они используются в системах теплого пола.

Характеристики армированных труб на примере продукции фирмы VALTEC.

Таблица 1.

Характеристики	Материал армирования
Алюминиевая фольга	Фибра из стекловолокна
Диам/толщ. стенки трубы мм	25/4,2	32/5,4	40/6,7	25/3,5	32/4,4	40/5,5
Условный проход, мм	16,6	21,2	26,6	18	23,2	29
Давление, атм	25	25	25	20	20	20
Вес 1 м, кг	0,261	0,445	0,88	0,255	0,424	0,66
Плотность г/см3	0,9	0,9
Максим. усилие разрыва МПа	35,0	35,0
Теплоемкость кДж	1,75	1,75
Линейное расширение 1/ ºС	3,1х10 -5	6,2х10 -5
Коэффициент теплопроводности, Вт/(м ºС)	0,24	0,15

Ознакомившись с характеристиками изделий из пропилена, можно наглядно представить, на каком варианте остановить выбор.

Цена полипропиленовых труб

Цена зависит от производителя и диаметра. Армированные трубы производства фирмы «Синикон» и «ЯрИнтерПласт» продают за 21-80 руб/1 метр в зависимости от диаметра. Итальянские изделия с армированием из алюминия имеют цену от 34 до 80 рублей, стекловолоконные 25-60. Труба диаметром 25 мм армированная стекловолокном или алюминием оценивается в 22 руб/м.п.

Подбираем фитинги

При устройстве отопления в частном доме из полипропиленовых труб для соединения элементов, поворотов и разветвлений применяют фитинги. Это муфты, переходники, крестовины, тройники, уголки, вентили. Внутренний диаметр фитинга равен наружному диаметру трубы. Фитинги бывают резьбовые и компрессионные. Для присоединения полипропиленовой трубы к металлическому элементу используют американку.

Важные нюансы монтажа полипропилена

Для безаварийной эксплуатации нужно учитывать следующее:

1. Обеспечить защиту пластмассовых деталей от огня.
2. Арматуру очищать от грязи, жира.
3. Для врезки в котел, водомер или другие приборы применяют разъемные резьбовые фитинги.
4. При соединении прямых участков труб устанавливают муфты.
5. Повороты, ответвления, врезку приборов осуществлять с помощью резьбовой или компрессионной арматуры.

Начинают сборку полипропиленового трубопровода после изучения схемы отопления и рекомендаций, а если вы делаете это впервые, нужно потренироваться на простом участке.

Составляем проект отопления

Прежде, чем начать монтаж отопления из полипропилена в доме своими руками нужно разработать проект. С учетом объема помещений определяем производительность отопительного котла, водяного насоса, диаметры и длину труб, количество радиаторов. Выбираем компоновку трубопроводов.

Произвести теплотехнический расчет лучше доверить специалистам. Если вы решили делать это самостоятельно, учитывайте следующее:

• при покупке батарей уточните их мощность, это указано в технической характеристике;
• для равномерного распределения тепла по комнате, радиаторы располагают по ее периметру;
• устанавливают радиаторы у окна и наружных стен;

Для проектирования схемы отопления лучше обратиться в специализированную организацию, которая составит проект, закупит оборудование и материалы, произведет монтаж и даст гарантию по ее эксплуатации.

Какую разводку полипропиленовых труб для дома выбрать

Схему отопления дома выбирают в зависимости от его объема и количества этажей. Обычный одноэтажный дом отапливают с помощью естественной циркуляции. Батареи располагают вдоль стен и присоединяются к агрегату отопления. Для строений в 2-3 этажа большой площади выполняют подачу теплоносителя под давлением.

Разводка с естественной циркуляцией

В однотрубной компоновке с естественной циркуляцией используется расширительный бак, расположенный на чердаке, движения жидкости осуществляется по закону гравитации. батареи соединены последовательно. По мере прохождения теплоносителя, он остывает. В последнюю батарею поступает охлажденная жидкость.

Эта модель не обеспечивает равномерного обогрева помещения. Используется в одноэтажных и частных домах небольшой площади.

Разводка с принудительной циркуляцией

Принудительная циркуляция осуществляется с применением насоса, обеспечивающего давление в полипропиленовом трубопроводе. Его производительность зависит от количества перегоняемой жидкости.

Схемы с принудительной циркуляцией применяют в многоэтажных домах при горизонтальной и вертикальной компоновке труб.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

• раскладка элементов согласно схеме;
• сварка или пайка труб;
• соединение с помощью фитингов;
• присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

Традиционно для отопления жилого дома используют следующие системы:

• однотрубная или двухтрубная;
• двухтрубная с горизонтальной разводкой;
• двухтрубная с вертикальной разводкой;
• коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Каждый хозяин частного домовладения неизбежно сталкивается с проблемой его отопления. И если в маленьком дачном домике вполне возможно обойтись скромной и непритязательной печкой-буржуйкой, то для крупных строений, в которых люди планируют проживать круглый год, понадобится более основательный подход к делу.

Отличным вариантом станет строительство полноценной отопительной системы с котлом, полипропиленовым трубопроводом и радиаторами. Несмотря на кажущуюся сложность, реализовать подобный проект вполне возможно самостоятельно, без привлечения знакомых умельцев и специализированных организаций.

Выбираем источник обогрева

Прежде чем приступать к монтажу трубопровода из полипропилена, следует определиться с источником обогрева. Это повлияет на общую схему системы отопления и выбор дополнительных элементов.

Газ

Считается весьма экономичным и экологичным видом топлива. Впрочем, об экономичности уместно говорить только в том случае, если дом уже газифицирован или хотя бы располагается неподалеку от магистрального газопровода. В противном случае подключение к удаленной сети обойдется хозяину в круглую сумму.

Оптимальный вариант для устройства отопительной системы на газовом топливе – современный газовый котел настенного типа, оборудованный комплексом необходимых приборов и защитных механизмов, обеспечивающих максимальную автоматизацию процессов управления системой.

Еще один плюс такого решения – возможность отказаться от столь привычного для частных домовладений дымохода. Современные газовые котлы комплектуются закрытой камерой сгорания, подведение кислорода и отведение отработанного воздуха от которой осуществляется посредством тонкой трубки.

Электричество

Еще один экологичный способ обогрева помещения, хотя и более дорогостоящий, нежели газ. Для обеспечения работы системы отопления потребуется специальный котел, оснащенный средствами безопасности, насосом для циркуляции теплоносителя (в зависимости от выбранной схемы) и расширительным бачком.

Твердотопливные системы

Отличаются более высокой температурой теплоносителя на выходе из котла, что накладывает повышенные требования к организации системы безопасности.

Схемы отопительных систем

Очень важно правильно выбрать схему разводки. Если дом имеет малую площадь – вполне можно обойтись однотрубной схемой с естественной циркуляцией. Для помещений большей площади лучше подойдет двухтрубная система:

• Однотрубная схема. Самый простой и дешевый вариант. Чем дальше от котла будет установлена батарея, тем более холодным будет доходить до нее теплоноситель. Очевидный плюс такого решения – экономия времени и материалов при строительстве, не менее очевидный минус – неравномерное распределение температуры и, как следствие, неодинаковый уровень прогрева помещений.
• Коллекторная схема. Потребует монтаж дополнительных элементов, позволяющих повысить энергоэффективность системы за счет более равномерного распределения тепла.
• Двухтрубная система. Отличается от предыдущих решений наличием подающего и обратного трубопроводов. Контуры работают параллельно и позволяют доставлять теплоноситель к каждому радиатору с одним и тем же значением температуры. Еще одно преимущество – в аварийных ситуациях проблемный стояк или радиатор можно легко изолировать без прекращения работы всей системы.

Рекомендуем ознакомиться:  Как сделать искрогаситель своими руками на дымоход?

Не менее важный вопрос – какой из вариантов разводки труб стоит предпочесть. Есть две альтернативы – верхняя и нижняя разводка.

1. Верхняя разводка. В этом случае подающий трубопровод проходит под потолком, либо на чердаке. От него вниз спускаются стояки, к которым подсоединяются радиаторы. Обратный трубопровод из полипропиленовых труб идет по полу, либо монтируется в подвальном этаже. Такая схема разводки оправдана в ситуациях, когда теплоноситель циркулирует по системе естественным образом.
2. Нижняя разводка. Оба трубопровода (подающий и обратный) монтируются на полу нижнего этажа, либо под потолком подвала. Трубопроводы идут параллельно друг другу, а горячая вода подается в каждый стояк отдельно.

Выбираем трубы

Озаботившись выбором труб для системы отопления в частном доме, подавляющее большинство владельцев останавливают свой выбор на полипропиленовых изделиях. Объяснить это можно солидным перечнем их неоспоримых преимуществ перед трубопроводами из других материалов:

• полипропилен не подвержен коррозии, что в разы повышает срок эксплуатации отопительной сети;
• монтаж производится легко и просто. Достаточно лишь овладеть весьма нехитрыми навыками владения специальным сварочным аппаратом;
• на внутренней поверхности трубопровода не скапливаются отложения;
• трубы из пропилена прочны и в то же время имеют достаточный запас гибкости;
• даже при промерзании системы отопления, трубы из полипропилена не пострадают;
• строительство отопительной системы на базе труб из полипропилена обходится гораздо дешевле, чем с применением иных материалов.

Для систем горячего водоснабжения и отопления наилучшим образом подойдут трубы с маркировкой PN 20 и PN 25. Такие трубопроводы предназначены для работы с теплоносителем, имеющим температуру до 100 градусов Цельсия и рабочее давление 20 и 25 атмосфер соответственно.

Некоторые ошибочно полагают, что использование труб и вентилей большего диаметра позволят повысить эффективность работы системы отопления. Это отнюдь не так, а такой подход лишь сделает конструкцию теплосистемы более громоздкой и дорогостоящей.

Это важно! Расстояние между котлом и последним в системе радиатором не должно превышать 25 метров.

Особенности прокладки теплосистемы

Строительство отопительной системы на базе полипропиленовых труб следует производить в определенном порядке и в строгом соответствии с некоторыми рекомендациями. Это поможет избежать некоторых распространенных ошибок и сделать по-настоящему надежную и практичную теплосистему, которая будет исправно служить долгие годы.

Рекомендуем ознакомиться:  Трубы ПП для холодного и горячего водоснабжения

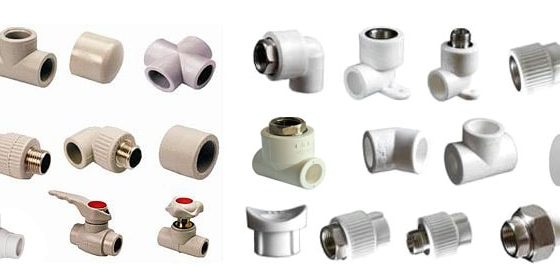

Фитинги

Для соединения различных участков теплосистемы используются фитинги. В зависимости от назначения, формы и диаметра это могут быть:

• Муфты. Простейшие элементы, применяемые для спайки двух отрезков трубы одного диаметра.
• Уголки. Используются для монтажа трубопровода в местах, где проектом предусмотрен поворот. Могут оснащаться резьбой, позволяющей подключать к ним оконечные устройства.
• Тройники. Фитинги, предназначенные для монтажа нескольких труб одновременно.
• Переходники. Позволяют соединять в единую сеть полипропиленовые трубы различного диаметра.

Обратите внимание! Профессионалы рекомендуют приобретать фитинги и трубы у одного и того же производителя. Это поможет обеспечить максимальную совместимость элементов и усилить надежность конструкции.

Крепление к стене

Чтобы избежать деформации трубопровода, полипропиленовые трубы следует надежно закрепить. Удобнее всего выполнить крепление к стене, выдерживая расстояние между соседними точками закрепления не менее 70 см.

Это важно! Участки полипропиленовых труб, которые проходят сквозь стены с течением времени могут подвергаться истиранию, поэтому при их монтаже участок стены стоит отделать специальной проходной гильзой.

Крепление радиаторов

Радиатор (в особенности заполненный водой) достаточно тяжелый, поэтому для надежного его закрепления следует воспользоваться специальными элементами, которые идут в комплекте с самой батареей.

Применять самодельные конструкции для закрепления радиаторов категорически не рекомендуется.

Алгоритм установки теплопровода

После того, как окончательный проект будущей теплосистемы составлен, трубы, радиаторы и прочие элементы закуплены, можно смело приступать непосредственно к процессу монтажа. Для надежного соединения полипропиленовых элементов непременно понадобится специальный сварочный аппарат.

Обратите внимание! Первая пайка труб при помощи специального аппарата может показаться весьма затруднительной. Прежде чем приступать к работе, рекомендуется потренироваться, благо трубы и соединительные элементы стоят недорого.

Процедура сварки, как правило, производится в такой последовательности:

1. Трубы нарезаются в соответствии с разметкой. Для получения ровных срезов лучше использовать специальные ножницы для полипропиленовых труб.
2. Место среза зачищается и обезжиривается ацетоном.
3. Карандашом отмечаются границы плавки.
4. Сварочный аппарат комплектуется тефлоновыми насадками нужного диаметра, которые разогреваются до нужной температуры (200-250 градусов).
5. Конец трубы насаживается на разогретую насадку и в течение 3-10 секунд (точное время зависит от диаметра трубы) плотно удерживается. Одновременно с этим таким же образом нагревается второй полипропиленовый элемент.
6. Соединяемые детали вставляются друг в друга и надежно фиксируются до затвердевания стыка.

Рекомендуем ознакомиться:  Технические характеристики и особенности использования полипропиленовых труб в канализации

После завершения монтажа всей отопительной системы, рекомендуется выждать 5-10 часов для обеспечения надежной фиксации. После этого можно приступать к испытанию, для чего в теплосистему подается теплоноситель со стандартными значениями температуры и давления.

По истечении 10-20 минут работы следует самым тщательным образом исследовать все места соединения. При обнаружении малейшей течи проблемный стык необходимо переделать.

Пайка труб

Материалы и инструменты

Полипропиленовые трубы PN 10 предназначены для холодного водоснабжения, PN 20 — для горячей воды с температурой до 80o.

Специально для отопления в частном доме полипропиленом разработаны трубы PN 25, армированные алюминиевой фольгой и выдерживающие температуру 95 градусов.

Полипропиленовые трубы PN 25 имеют следующие характеристики:

• Температура плавления — 150 градусов
• Предельное рабочее давление — 25 атм
• Плотность — 0,9 г/куб. см
• Коэффициент температурного расширения — 0,15 мм/ммС
• Теплопроводность — 0,24 Вт/мС
• Наружный диаметр — 21,2 — 77,9 мм
• Внутренний диаметр — 13,2 — 50 мм
• Толщина стенки — 4 — 13,3 мм

Достоинствами полипропиленовых труб для отопления являются:

• Устойчивость к коррозии и отложениям накипи на внутренних стенках
• Трубы не лопаются при замерзании воды
• Низкая стоимость
• Малый вес
• Пластичность
• Устойчивость к перепадам температур
• Высокий уровень звукоизоляции
• Длительный срок службы — до 50 лет

К недостаткам относятся низкая температура плавления и подверженность воздействию ультрафиолетовых лучей.

Для монтажа отопления из полипропилена потребуются следующие специальные инструменты:

• Паяльник с набором насадок для соединения труб
• Ножницы для резки пластиковых труб или роликовый труборез
• Резец для удаления заусениц и снятия фаски
• Шейвер для снятия фольги

В любом доме должно быть отопление. Однако, исключением являются дома летнего типа. Например, каркасные садовые дома, которые предназначены для отдыха в жаркую пору. Следовательно, устанавливать котел отопления не стоит, т.к. летняя температура сама прогреет такой дом.

Если вы планируете отдыхать только летом, то такой садовый домик можно построить своими руками. О том как возвести такую замечательную постройку читайте здесь.

Выбор труб

Прежде чем осуществить подборку, следует тщательно проанализировать специфику помещения, определиться с видом системы отопления, а также учесть факт необходимости определенных навыков и знаний при монтаже той или иной трубопроводной арматуры, подумать, сможете ли вы сделать все своими руками или придется обратиться за помощью к специалисту.

Виды полипропиленовых труб: (1- с алюминиевым армированием, 2- с армированием из стекловолокна).

Изготовители предоставляют широкий ассортимент изделий для установки отопления из различных материалов: металла, металлопластика, полипропилена, — каждый из которых имеет свои положительные и отрицательные стороны.

Сегодня самым популярным и оптимальным вариантом как специалисты, так и непрофессионалы признают трубы из полипропилена.

Металлические трубопроводные изделия самые дорогие, подвержены коррозии, что, соответственно, снижает срок использования, да и в сборке есть определенные сложности.

Металлопластиковые трубы общеизвестны низкой стоимостью и легким процессом монтажа, но не отличаются прочностью и долговечностью.

Для отопительных и водопроводных систем лучший вариант — полипропиленовые трубы, особенно при осуществлении монтажа своими руками. При этом следует отметить, что, в зависимости от цели использования (отопление, горячее или холодное водоснабжение), трубопроводная арматура значительно различается по техническим характеристикам и ни в коем случае не может быть взаимозаменяемой.

Широкая сфера использования полипропиленовых труб оправдана большим количеством преимуществ: надежность и долговечность (до ста лет эксплуатации); устойчивость к коррозии; стойкость к химическому влиянию; защищенность от осадка минеральных отложений; легкая установка и последующий ремонт.

И все же есть у этого материала и недостаток — низкая огнеупорность.

Чтобы сделать выбор, какие полипропиленовые трубы нужны для системы отопления, следует подобрать диаметр, не влияющий на напор воды, но и не сильно широкий, так как тогда придется необоснованно переплатить.

Недостатки и методы их устранения

• Основным недостатком полипропиленовых труб считается большой коэффициент расширения. При температуре теплоносителя 100°C 10 метров трубы удлиняется до 15 см. Это приводит к деформации конструкции. Для того чтобы не допустить разрушений, ставятся гибкие опоры и делаются компенсационные петли. Позднее стали применять трубы, армированные фольгой, что значительно снизило коэффициент расширения. Сейчас самые практичные трубы, армированные стекловолокном: при тех же условиях они удлиняются всего на 1 см.
• Полипропиленовые изделия, особенно соединительные элементы, уступают металлическим трубам в прочности. Их даже не корректно сравнивать: при сильных ударах жесткими предметами полипропилен деформируется и может разрушиться.

Схемы отопительных систем

Выберите оптимальную схему разводки труб для самостоятельного монтажа отопления из полипропилена. В дальнейшем вы получите рекомендации по соединению отдельных элементов и выполните их размещение в соответствии с выбранным планом.

Однотрубная схема

Однотрубная схема

Самый простой метод обустройства отопительной системы. В соответствии с этим методом разводки каждая установленная дальше от отопительного агрегата батарея будет нагреваться до более низкой температуры по сравнению с установленной ранее батареей.

Данный метод дает возможность снизить расход материалов на обустройство отопительной системы. Однако эффективность обогрева будет низкой, т.к. распределение температуры при такой разводке труб осуществляется неравномерно.

Ввиду этого от однотрубной схемы разводки труб нужно пытаться воздерживаться.

Коллекторная схема

Коллекторная схема

На обустройство системы отопления по такой схеме придется потратить больше материалов, однако и основные эксплуатационные свойства подобного обогрева будут гораздо выше.

Распределение тепла по помещениям будет осуществляться довольно равномерно и качественно.

Двухтрубная система

Двухтрубная система

Самый оптимальный метод обустройства системы обогрева. Закладка труб осуществляется в пол либо же в стены дома по периметру. Двухтрубное отопление лучше всего подходит для обогрева дома. Поэтому специалисты рекомендуют отдавать предпочтение в пользу именно этого варианта разводки труб.

Преимущества полипропилена

Трубы и соединители

• отопительная система из полипропилена не подвержена коррозии;
• более приемлемая цена, чем у металлических аналогов;
• не наблюдается реакций воздействия кислотной либо щелочной сред;
• нет скопления отложений на внутренних поверхностях;
• не наблюдается существенных перепадов температуры теплоносителя, в зависимости от микроклимата помещения, благодаря низкому коэффициенту теплопроводности;
• движение теплоносителя не сопровождается шумом;
• благодаря свойству пластичности, есть возможность выполнения изгибов в требуемых местах;
• перепады температуры теплоносителя никак не сказываются на конструкции;
• долговечность и легкость установки.

Основные достоинства труб из полипропилена

Если перечислять все преимущества полипропиленовых труб, то стоит отметить их высокий уровень качества, а также доступную стоимость. Отопительные системы, созданные из данных элементов, исправно прослужат своим владельцам не один десяток лет. Применение при изготовлении полипропиленовых труб уникальных технологий, позволяет с полной уверенностью говорить о высокой прочности изделий.

Полипропиленовые трубы во время эксплуатации не поддаются негативному влиянию коррозии, а также отлично противостоят механическим воздействиям из вне. На стенках труб не будет накапливаться грязь и собираться примесь. Следовательно, вода на протяжении длительного периода времени будет чистой и прозрачной.

Что касается монтажа, то это еще одно преимущество, присущее полипропиленовым трубам. Выполнить монтаж отопления полипропиленом своими руками не составит никакого труда.

Планирование отопительной системы

К главным составляющим рассматриваемой системы относятся котел, непосредственно трубы, радиаторы (батареи) и крепежи.

Схема планирования отопления частного дома.

Нагревательные элементы (или котлы) различаются по видам топлива и характеристикам. Их установка рекомендуется в специально отведенном помещении (комнате, пристройке) с хорошей вентиляцией и датчиком газа. Котел должен быть установлен ниже или на уровне самого низкого места отопительной системы, ни в коем случае не выше.

Необходимо разработать проект монтажа труб, включающий схемы во всех помещениях, где будет организована установка отопления. Если вы собираетесь своими руками, следует помнить, что вам потребуются дополнительные комплектующие, такие как уголки и углы поворота, муфты и различные переходники. Эти моменты необходимо отразить в проекте на каждом участке, где данные детали будут использованы по плану. Кроме того, на схеме должны быть указаны места установки радиаторов и обозначена протяженность труб между ними.

Следует позаботиться о крепежах для крепления труб. Крепежные элементы выбираются в соответствии с видом и диаметром труб, весом радиаторов (батарей).

Существует несколько вариантов устройства системы отопления из полипропилена. В первую очередь различают системы с верхним и нижним разливом.

Первый способ подразумевает принцип самотечного движения воды. В данном случае отпадает необходимость в установке циркуляционного насоса, так как вода будет течь по трубам самостоятельно. Этот вид отопительной системы эффективен в случаях частых перебоев с электроподачей, когда применение насоса исключено.

Отопительные системы с нижним разливом обычно подразумевает лучевую разводку и использование насоса, способствующего усилению напора воды. В данном случае появляется возможность применения труб с меньшим диаметром, что, соответственно, позволяет немного сэкономить.

Следующий вариант классификации — разделение на одно- и двухтрубные системы с боковым и нижним подсоединением к радиаторам (батареям).

Существующие виды труб из полипропилена и их характеристики

На сегодняшний день производители предлагают широкий ассортимент полипропиленовых изделий. И прежде чем приобретать трубы, следует разобраться с их маркировкой и свойствами.

Существует несколько категорий таких изделий:

• PN-10 – выпускаются с внутренним диаметром 16,2-90 мм, наружным – 20-110 мм; для таких труб используется тонкостенный полипропилен (его толщина может составлять 1,9-10 мм), рассчитанный на рабочее давление в системе до 1 МПа и температуру до 20 0С, поэтому для систем отопления не применяется.

• PN-20 – такие изделия могут иметь внешний/внутренний диаметр 16-110 мм и 10,6-73,2 мм соответственно; толщина их стенок составляет 1,6-18,4 мм; они рассчитаны на рабочее давление до 2МПа и температуру до 80 0С. Не смотря на то, что эта категория считается универсальной, эти трубы в системе отопления могут применяться лишь в обратном трубопроводе, при условии, что температура теплоносителя не превышает указанного ранее значения.

• PN-25 – это наилучший вариант для теплоснабжения, отличительной особенностью которого является многослойность (труба в сечении представляет собой два слоя пластика, между которыми проложен обработанный клеем тонкий слой алюминия). Производимые армированные изделия могут иметь внутренний/внешний диаметр соответственно 13,5-50 мм и 21,2-77,9 мм и толщину стенок 4,0-13,3 мм. Такой полипропилен способен функционировать в системе с температурой теплоносителя до 95 0С и рабочим давлением до 2,5 МПа.

• PN-16 – может использоваться для трубопроводов с температурой теплоносителя до 80 0С, однако эта разновидность встречается не часто, а потому практически не применяется.

Существует еще одна разновидность: трубы, армированные стекловолокном, которые по качественным показателям схожи с изделиями с фольгированным слоем. Однако первый вид имеет несколько больший коэффициент теплового расширения, но их монтаж несколько проще (категория PN-25 требует предварительного снятия фольги на свариваемом участке, если он расположен близко к внешней поверхности).

Рисунок 4 – Полипропиленовые трубы, армированные стекловолокном

Проведение монтажа своими руками

Производя монтаж отопления из полипропиленовых труб, изначально необходимо просчитать схемы прокладки. При данном монтаже необходимо соблюдать уровень уклона к самой нижней точке системы, потому что в этом месте устанавливается кран или клапан для слива. Длину отрезков труб необходимо высчитать по каждому участку коммуникации. Если трубопровод разделить на секторы, которые в любой момент можно перекрыть по отдельности, эксплуатация системы коммуникаций станет существенно безопаснее. Все инструменты и детали монтажа должны иметь комнатную температуру, для чего их нужно занести в помещение непосредственно перед процессом монтажа. Это действие необходимо для предотвращения трещин материала во время работы. С помощью фломастера необходимо нанести метки по выполненным расчетам отмеренных участков труб.

Срезать полипропилен своими руками нужно ровно и перпендикулярно поверхности специальными ножницами или труборезом, после этого обрезные края трубы обрабатываются спиртовым раствором, а остальная грязь удаляется сухой ветошью. На паяльный аппарат устанавливается насадка с соответствующим диаметром сечения, которую необходимо предварительно обезжирить, аппарат устанавливают горизонтально и нагревают до 260 °С. Заранее подготовленные детали (трубу и фитинг) помещают в отверстия нагревателя в горизонтальном положении, затем по таблице определяется время и производится нагрев деталей.

http:

Затем детали вынимаются, вставляется труба в фитинг и выдерживается определенный промежуток времени для полного застывания элементов, крутить детали в процессе застывания запрещено. Такой способ сварки (спайки) деталей является надежным и самым прочным. Детали коммуникаций должны быть сухими и чистыми при проведении паечных работ, если же монтаж проводится в рабочей (действующей системе), то с отопительных систем должна быть слита вода. Для проведения пробных испытаний системы отопления не стоит приобретать водомеры, вполне достаточно приборов, показывающих деаэрацию труб.

Выбираем источник обогрева

Прежде чем приступать к монтажу трубопровода из полипропилена, следует определиться с источником обогрева. Это повлияет на общую схему системы отопления и выбор дополнительных элементов.

Газ

Считается весьма экономичным и экологичным видом топлива. Впрочем, об экономичности уместно говорить только в том случае, если дом уже газифицирован или хотя бы располагается неподалеку от магистрального газопровода. В противном случае подключение к удаленной сети обойдется хозяину в круглую сумму.

Оптимальный вариант для устройства отопительной системы на газовом топливе – современный газовый котел настенного типа, оборудованный комплексом необходимых приборов и защитных механизмов, обеспечивающих максимальную автоматизацию процессов управления системой.

Еще один плюс такого решения – возможность отказаться от столь привычного для частных домовладений дымохода. Современные газовые котлы комплектуются закрытой камерой сгорания, подведение кислорода и отведение отработанного воздуха от которой осуществляется посредством тонкой трубки.

Электричество

Еще один экологичный способ обогрева помещения, хотя и более дорогостоящий, нежели газ. Для обеспечения работы системы отопления потребуется специальный котел, оснащенный средствами безопасности, насосом для циркуляции теплоносителя (в зависимости от выбранной схемы) и расширительным бачком.

Твердотопливные системы

Отличаются более высокой температурой теплоносителя на выходе из котла, что накладывает повышенные требования к организации системы безопасности.

Преимущества полипропилена. Материал и инструмент

Для отопления отлично подойдут металлопластиковые трубы.

Внутренние практически зеркальные и скользкие поверхности препятствуют различного вида отложениям. Ценовая категория этого вида труб намного ниже чугунных и металлических аналогов. Полипропиленовые трубы отличаются пластичностью, на пути прокладывания тепловой магистрали своими руками можно произвести любые повороты и изгибы. Они нейтрально реагируют на практически любое воздействие агрессивной среды, устойчивы к резким перепадам температуры и отличаются отличными эксплуатационными характеристиками. Помимо этого, отопление из полипропиленовых труб отличают высокие звукоизоляционные свойства, вода по системе проходит практически беззвучно. Длительный эксплуатационный срок отопления на полипропилене, легкая сборка и изготовление из экологически чистых материалов являются дополнительными преимуществами.

Материалы и инструменты для монтажа своими руками системы отопления из полипропилена:

Сварка полипропиленовых труб: 1. Раструб фитинга. 2. Фаска на торце трубы. 3. Ограничительный хомут. 4. Гильза нагревательного устройства. 5-6. Сварной шов.

• трубы из полипропилена;
• набор фитингов и соединителей к трубам;
• утеплители из мерилона;
• клипсы-крепления для фиксации труб к стене;
• ножницы для работы с пластиком;
• уголки, соединительные муфты, переходники;
• специальный паяльник для пайки полипропиленовых труб;
• набор насадок паяльника;
• кронштейн;
• рулетка;
• маркер.

Монтаж полипропиленового отопления своими руками, помимо организации самой системы, предусматривает приготовительные действия. Изначально необходимо создать схему водопровода и подобрать все нужные материалы, только после этого можно переходить к основной работе. Стоит заметить, что полипропиленовые трубы пригодны и для водоснабжения, и для отопления. Данные коммуникации для холодного и горячего водоснабжения, а также для отопления, обладают разными техническими показателями и различаются между собой. Трубы для холодной воды нельзя применять в качестве коммуникаций обогрева, это может привести к их скорой порче, а вот устанавливать систему «теплого пола» полипропиленовыми трубами вполне допустимо.

http:

Доброе время суток, дорогой читатель! Собрать систему отопления методом сварки можно за короткое время. При чём, если для сварки металлических труб требуется наличие профессиональной подготовки, то изделия из пластика сможет сварить своими руками даже неопытный в этой области человек. О том, как паять трубы отопления правильно, чтобы не допустить разгерметизации швов в процессе эксплуатации системы, и пойдёт речь в этой статье.

Виды труб соединяемых пайкой

Для сборки систем отопления и горячего водоснабжения с помощью пайки, в отличие от холодного водопровода, нужно использовать трубы только из термостойких видов материалов.

• пластиковые с армированием алюминиевой фольгой (PN 25) или стекловолокном (PP-RCT);
• полипропиленовые (PN 16, PN 20);
• полиэтиленовые повышенной термостойкости (PE-RT);
• полибутеновые (РВ);
• медные трубы.

Необходимые инструменты и материалы для пайки

Для пайки полимерных труб понадобятся следующие инструменты и материалы:

1. сварочное устройство — паяльник с несколькими насадками;
2. рулетка или линейка, маркер — измерительные инструменты для выполнения разметки;
3. припой для пайки. Для пайки при низких температурах (до +450ºС) выпускается в бухтах из сплава серебра, олова, свинца и добавок.  В виде стержня из сплава меди, серебра и других металлов — для высокотемпературной пайки;
4. флюсы и фитинги. Флюсы применяются для очищения место пайки от окисления, а также для обеспечения лучшего схватывания присадочного материала и его равномерного растекания. Фитинги подбираются по размеру сечения трубы. В зависимости от конфигурации системы отопления могут использоваться тройники, повороты, угловые муфты, переходы на резьбу, крестовины и др.;
5. ножницы для резки — режущий инструмент для пластиковых труб;
6. шейвер — приспособление для удаления армирования на концах изделий.

Советы по выбору и эксплуатации трубного паяльника

При выборе паяльника следует руководствоваться следующими критериями:

• показатель мощности;
• количество посадочных мест под насадки;
• количество самих насадок и наличие на них тефлонового покрытие;
• наличие регулятора температуры;
• страна производитель.

Суть процесса и способы пайки

Процесс сварки пластиковых изделий заключается в создании неразьёмного соединения при нагреве свариваемых поверхностей до вязко-текучего состояния и прижатии их друг к другу под давлением.

Микрочастицы одного изделия проникают в структуру другого, образуя цельную конструкцию. Осуществляется этот процесс тремя способами:

1. диффузионный способ. В зоне сварки происходит перемешивание вязко-текучего материала обеих деталей с одновременным вытеснением пузырьков воздуха. После остывания изделия образуют надёжное соединение, которое не теряет прочности с течением времени;
2. пайка с помощью электрофитинга — способ стыковки труб с применением фитингов с закладными электрическими нагревателями, при этом сварка осуществляется в автоматическом режиме;
3. холодным способом. Пайка осуществляется с использованием специальной сварочной массы (припоя), которая помещается в зазор между поверхностями свариваемых деталей. Припой имеет более низкую температуру плавления, чем основной материал, при расплавлении диффундирует в него, образуя прочное соединение.

Пошаговая инструкция по пайке труб отопления

Перед проведением монтажа системы отопления рекомендуется подготовить подробную схему на бумаге, с помощью которой можно подсчитать размеры трубных участков и количество фитингов. Это позволит выполнить максимально возможное количество стыковок элементов в удобном положении, на рабочем столе.

Меры безопасности

Выполняя пайку элементов системы отопления нужно учитывать, что в работе используется электрический прибор, поэтому должны строго соблюдаться правила защиты от поражения электрическим током. Помещение, где проводится пайка, необходимо постоянно проветривать, так как расплав припоя и флюса может выделять токсичные вещества.

Чтобы избежать ожогов следует использовать защитные перчатки и спецодежду.

Подготовка элементов и деталей

Подготовка  элементов, участвующих в сварочном процессе, включает в себя:

• разметку нужной длины трубы;
• нарезку отмеренных отрезков;
• очистки края цельной пластиковой трубы пилкой для железа или острым ножом от заусениц. При соединении армированных изделий необходимо с помощью шейвера удалить верхний слой пластика и алюминиевую прослойку по длине входа в фитинг;
• далее рекомендуется снять фаску под углом 35-45º на наружном конце трубки, чтобы избежать задиров материала при введении трубки в раструб фитинга;
• разметить на изделие длину его вхождения в фитинг, исходя из глубины муфты плюс 1-2 мм. Этот зазор необходим для предотвращения сужения трубы в месте соединения наплывом сварного шва;
• после разметки поверхности деталей необходимо очистить от пыли, загрязнений и обезжирить спиртовым раствором.

Подготовка паяльника

Паяльник нужно установить на ровную поверхность, закрепить необходимые насадки на посадочные места, выставить терморегулятор на температуру сварки и подключить к электросети.

Насадки аппарата в зависимости от температуры окружающей среды греются в течение 10 — 15 мин. Первая сварка выполняется через 5 минут после нагрева паяльника.

Правила стыковки

Паяльник одновременно разогревает внешний и внутренний слой соединяемых деталей, на концах которых образуются отбортовки.  Снятые с насадок нагретые детали необходимо немедленно состыковать между собой, прижимая друг к другу с двух сторон, контролируя усилие.

Соединив элементы, важно обеспечить их неподвижность в течение 20 — 30 секунд (зависит от размера диаметра), чтобы избежать смещения поверхностей, приводящего к нарушению соединения.

Зачистка и охлаждение соединений

При любой технологии сварки нельзя прибегать к ускорению охлаждения сварного шва холодным воздухом, водой и пр. При быстром охлаждении в зоне сварного шва возникают значительные перепады температур, которые способствуют к образованию больших напряжений в пластике.

Наличие высокого внутреннего напряжения негативно влияет на прочность шва и может привести к образованию раковин.

Поэтому, если сварка проводится при низкой температуре окружающей среды, горячий шов необходимо укутать теплоизоляционным материалом, который замедлит процесс охлаждения, и, соответственно, снизит внутреннее напряжение в зоне сварки.

Проверяем качество соединения

Для того, чтобы определить насколько качественно выполнен шов сварного соединения, нужно произвести его визуальный осмотр на наличие дефектов в виде трещин, раковин или складок, которые могут образоваться при перегреве изделий. Сам валик оплавленного материала должен быть равномерным и выступать за торцевую поверхность соединяемых элементов на 2-3 мм.

Кроме того, сварные соединения не должны иметь нарушений соосности труб более чем на толщину их стенки.

Видео по пайке

Как правильно спаять полимерные труб на стене можно посмотреть на видео:

Частые ошибки

Пластиковая сварка сопряжена с высокой вероятностью ошибки, которые могут привести к получению некачественного соединения. Среди наиболее часто встречающихся можно назвать следующие ошибки:

• некачественную подготовку;
• слишком большое или наоборот малое давление при стыковке изделий;
• зачистку наплывов на стадии остывания деталей;
• попытки сварить трубы разных диаметров;
• не достаточное углубление трубы в раструб изделия большего диаметра.

Советы специалистов

Для выполнения пайки труб из пластика требуется некоторая сноровка. Поэтому первый совет специалистов — потренироваться на пайке небольших ненужных отрезков труб.  Кроме того рекомендуется:

• выбирать для работы паяльник мощностью не более 1,2 кВт;
• после спаивания каждой детали производить очистку насадки от приставшего пластика, иначе он деформирует шов последующих соединений;
• для очистки нагревательного элемента от расплавленного пластика выбирать только деревянный инструмент, так как металлический может поцарапать поверхность насадки;
• если какое-то соединение вызывает даже малейшее сомнение в качественном исполнении, его необходимо обязательно вырезать и сварить новый стык;
• состав материала трубной стенки в месте сварного шва должен быть максимально однородным, поэтому желательно использовать только трубы и фитинги одного производителя.

Пайка в труднодоступных местах и углах

Работа по сборке теплопровода в труднодоступных местах сложнее, чем в условиях достаточного пространства. К таким местам обычно относят зону потолка, углы комнат и стеснённые условия, когда нет возможности установить паяльник на подставку.

В таких ситуациях прибегают к секретным хитростям:

• паяльник подвешивают на крюк;
• в углах сваривают специальные угловые переходники;
• если спаиваемые отрезки труб слишком близко расположены на стене, то прямой и ответный участок стыка греют поочерёдно. При этом первую деталь прогревают немного дольше, чем положено, а затем греют ответную часть меньшее время, но при более высокой температуре на насадках (терморегулятор устанавливается на прогрев труб большего диаметра);
• чтобы не держать детали на весу при сварке на стенах, удобнее закрепить трубу клипсами и сдвигать их по мере необходимости.

Заключение

Сварка относится к наиболее популярным способам соединения отдельных элементов отопительной системы. Применение современных технологий позволяет самостоятельно выполнять швы, практически не уступающие по прочности цельным участкам трубопроводов. Этот момент очень важен, поскольку параметры рабочего давления и температуры в системах отопления могут быть достаточно высокими.

Делитесь полезными идеями в социальных сетях со своими друзьями, а они обязательно поделятся с вами. И не забудьте подписаться на наш канал.

Используемые источники:

• https://eurosantehnik.ru/nedostatki-polipropilenovyx-trub-v-otoplenii-doma.html
• https://trubarik.ru/polipropilenovye/otoplenie-v-chastnom-dome-iz-polipropilenovyh-trub
• https://infotruby.ru/polipropilenovye/otoplenie
• https://vse-otoplenie.ru/montaz-otoplenia-iz-polipropilenovyh-trub
• https://vseotrube.ru/montazh-i-remont/kak-payat-sistemu-otopleniya
