Устройство дренажа вокруг частного дома – система отвода воды с участка и от фундамента

Оговоримся сразу, дренаж и гидроизоляция — это разные понятия и одно из них не исключает другое. Дренаж вокруг дома (система водоотведения) позволяет удалить или снизить уровень воды на участке.

Опасность кроется как снаружи (осадки, паводковые воды), так и изнутри (грунтовые воды). Гидроизоляция защищает фундамент строения от попадания воды внутрь.

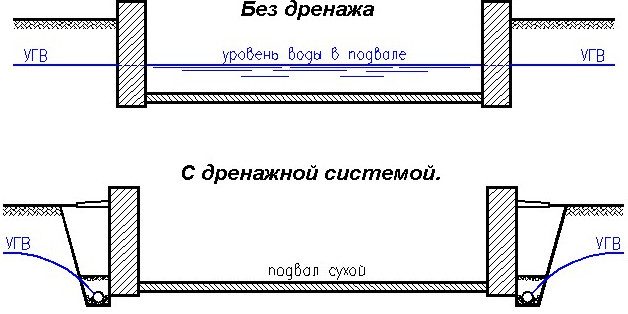

Но, даже качественно изолированный от воды фундамент не защитит основание частного дома (цоколь) и подвал от попадания воды в течение длительного времени. Ведь если вода будет напирать постоянно, она найдет слабые места в гидроизоляции. И напротив, если ее вовремя отвести – ваш дом или дача будут в безопасности.

Дренаж вокруг дома своими руками

Когда необходимо устройство дренажной системы:

• месторасположение участка. Чем ниже он находится – тем актуальнее проблема дренажа;
• качество грунта – на глинистых и суглинистых грунтах уровень воды снижается медленно;
• уровень осадков в вашей местности;
• уровень залегания грунтовых вод;
• заглубление остальных строений на участке. Если рядом стоящее здание имеет сильно заглубленный фундамент – воде будет некуда деваться, и она будет скапливаться на поверхности, повышая риск подтопления;
• наличие водонепроницаемых покрытий – бетонные дорожки, асфальтированный двор – это места недоступные для проникновения воды.

Устройство дренажа вокруг дома своими руками позволит устранить проблемы, вызванные перечисленными выше факторами.

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

Комбинированный дренаж объединяет две вышеупомянутых системы: точечный и линейный дренаж.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

<center>

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30^о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

• выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;

• на дно траншеи укладывается геотекстиль;

• траншея засыпается гравием, щебнем и т.п.;

• сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Засыпной дренаж

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

Закрытый дренаж – система труб

Схема устройства закрытого дренажа, трубы и способ укладки

Как сделать дренаж вокруг дома своими руками

Поэтапная инструкция по устройству дренажа закрытого типа

• Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный)

Схема дренажа вокруг дома представлена на фото

• Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.

• Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.

Рытье траншеи для дренажа участка загородного дома

Совет. Чтобы проверить В«работоспособностьВ» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.

• Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.

Укладка геотекстиля на дно траншеи под дренаж

Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

• Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net

Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.

• Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцы

По функциональному назначению дренажные колодцы делят на два вида:

1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.

• Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
• Засыпать дренажные трубы щебнем на высоту 300мм.
• Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
• Засыпать песок, землю и/или уложить дерн.

Поглощающий колодец и обмотка дренажной трубы геотексителем

Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

Готовая дренажная система в разрезе представлена на фото

Схема дренажной системы в разрезе

Заключение

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

Метки: Дренаж <center> </center> 180 182 0 <center> Рекомендуем статьи на похожие темы Внутренняя канализация в частном доме – устройство, монтаж, расчет Устройство внутренних безнапорных канализационных систем. Правила расчета. Условия для правильной прокладки труб канализации. Что нужно учесть в… Как сделать водопровод из колодца на даче или в частном доме Устройство водоснабжения на дачном участке посредством использования в качестве источника воды — колодца. Варианты реализации схемы водопровода из… Какой должен быть уклон канализационной трубы – расчет канализации Устройство самотечной канализации подразумевает точную прокладку труб под определенным наклоном. Приведены способы расчета, углы наклона в… Как сделать дренаж участка своими руками Устройство дренажной системы на участке. 3 типа: закрытый, открытый и мягкий дренаж. Особенности каждого из них. Технология изготовления. В… Подготовка земельного участка для строительства дома Основные этапы подготовки земельного участка к строительным работам. Организация снабжения водой и электричеством. Обустройство территории участка –… Оставьте свой комментарий

Осадки и грунтовые воды разрушительно влияют на фундамент дома, создают лужи и грязь на приусадебном участке. Отводят лишнюю влагу от участка с помощью дренажных и ливневых систем. В данной статье рассмотрены виды осушительных систем для частных домов, и приведены рекомендации по их монтажу.

Содержание

Назначение дренажой системы вокруг дома

Дренаж вокруг дома и отмостка (водоупорное покрытие по периметру здания, расположенное под углом к стене для легкого отвода воды) необходимы для защиты фундамента и основания стен от воздействия грунтовых вод и осадков. Отмостка выполняет важную функцию, однако без дренажной системы она не способна эффективно защитить дом от влаги.

Обильные дожди, таяние снегов поднимает уровень грунтовых вод. При отсутствии системы отвода воды, происходят следующие процессы.

• Вода застаивается в верхних слоях грунта. Грунт заболачивается, становится пучинистым. При замерзании он расширяется, оказывая неравномерное давление на фундамент. В результате осадка дома происходит неравномерно.
• Одновременно вода просачивается в микрополости фундамента и основания стен. При замерзании она расширяется, увеличивая размер полостей. Со временем фундамент дает трещины, что резко сокращает срок эксплуатации строения.
• Через трещины вода просачивается в подвальные помещения. Это вызывает рост плесени, порчу запасов и оборудования, которые размещают в подземных помещениях.
• Далее сырость и споры плесени поднимаются на жилые этажи, поражают стены, мебель и взывают заболевания домочадцев. В морозы влага в подполье становится причиной образования инея на плинтусах и стенах.

Дренаж вокруг приусадебного участка применяется для создания оптимальной влажности почвы на затапливаемых землях. Это избавляет от луж и застоялой воды. Позволяет выращивать желаемые культурные растения и получать хороший урожай.

Виды дренажа, их особенности и назначение

Дренаж вокруг малоэтажного здания бывает 2 типов: поверхностный и подземный, далле рассмотрим оба типа:

Поверхностный

Поверхностный дренаж и точечную ливневку вокруг дома строят для сбора избытка влаги, которая выпадает в виде осадков. По схеме расположения дренажных труб (дренов), данный тип системы делят на кольцевой, пластовый, пристенный.

Для каждого конкретного случая создают отдельный проект, в котором учитывают ландшафт, тип грунта, расположение построек на участке (имеющихся или будущих), тип фундамента капитальных зданий, уровень промерзания грунта и множество других моментов.

Вид 1. Пристенный

Дренаж вокруг отмотки относится к линейной разновидности. Строиться одновременно с фундаментом. Возведение системы после завершения строительства возможно, но в разы сложнее и дороже.

Необходим для отвода влаги от внешних поверхностей фундамента. Представляет собой траншеи, опоясывающие фундамент по периметру на максимально допустимом расстоянии, в которых проложены дрены. Глубина траншеи на 0,3-0,5 м ниже уровня фундамента.

Траншеи имеют уклон, обычно, 1 см -2 см на 1 м, чтобы вода под действием силы тяготения стекала в одну нижнюю точку.

В самой нижней точке дрены подключают к смотровому колодцу. К нему же подсоединяют отводящую трубу.

Вид 2. Пластовый

Сложный, дорогостоящий и вместе с тем очень эффективный способ предотвратить разрушительное воздействие воды на фундамент. Применяется для осушения почвы под фундаментом и коммуникациями, когда:

— капитальное строение планируют построить непосредственно над линзой грунтовых вод;

— участок располагается на водоносном пласте;

— подземные воды выходят на поверхность под давлением;

— прочие методы защиты не эффективны.

Приусадебный участок таким способом не осушают ввиду экономической нецелесообразности.

Пластовый дренаж сооружают под фундаментом и соединяют с пристенной либо кольцевой системой осушения. Такая связка эффективно отводит влагу.

Представляет собой песчаную подушку толщиной от 0,3 м с призмами из гравия или щебня, которые располагают с определенным шагом. Также песчаную подушку могут покрыть сплошным слоем гравия/щебня. Последний вариант применяют, когда необходим усиленный отвод воды. Периметр песчаного слоя делают больше периметра фундамента.

Сверху осушающую подушку покрывают перлитом. Перлит предотвращает протекание бетона в гравийный или щебеночный слой при заливке фундамента, сохраняя его водоотводные свойства.

Вид 3. Кольцевой

Строиться для снижения уровня грунтовых вод. В отличие от пластового, применяется для защиты фундамента от воды и осушения земельного участка.

Для защиты дома, кольцевую систему прокладывают вокруг него на установленной дистанции. Расстояние до дренов выдерживают минимум 5 м для предотвращения усадки грунта. При необходимости грунт укрепляют. Глубина дренажа вокруг дома 50 см ± 20 см.

Для осушения участка разрабатывают проект, соответствующий рельефу и расположению построек.

Принцип данного устройства дренажа вокруг дома аналогичен строительству пристенной системы.

Преимущество кольцевого типа в том, что его можно возводить, когда строительство дома окончено. Также кольцевую систему можно сочетать с пристенной и пластовой.

Подземный (глубинный)

Возводят глубинный дренаж вокруг дома на глинистых почвах, когда строительство поверхностной системы невозможно или нецелесообразно. Представляет собой сложную, порой многоуровневую систему. Строят на водянистых землях, в низинах и на участках, расположенных в пойменных и около пойменных зонах.

Для частных домов актуальны 3 типа подземной системы осушения: горизонтальный, вертикальный, комбинированный.

Вид 4. Горизонтальный

Состоит из дренов, смотровых колодцев, водосборников. Также нужен насос для откачки воды.

Принцип прокладывания дренов для подземной горизонтальной системы подобен прокладыванию поверхностному линейному дренажу. На угловых стыках и в самой низкой точке дрены подсоединяют к смотровым колодцам. Это необходимо, чтобы вовремя заметить и вычистить загрязнения.

По дренам вода поступает в водосборники. Оттуда частично уходит в подлежащие слои грунта. Воду, которая остается в водосборнике, откачивают насосом для полива или иных хозяйственных нужд

Аналогично поверхностному, горизонтальный глубинный дренаж может быть реализован в виде кольцевой, пристенной и пластовой конструкции. Последняя отличается от пластовой поверхностной тем, что вместо водоотводящей подушки под фундаментом создают искусственный водоем, глубиной от 0,3 м заполненный гравием или щебнем. Вода из него уходит в почву или в другую часть дренажной системы.

Вид 5. Вертикальный

Представляет собой водоприемные колодцы и понижающие скважины, глубиной от 20 до 50 метров и насоса. Из колодцев некоторый объем воды уходит в почву, излишки откачивают насосом.

Вид 6. Комбинированный

Сочетает конструкцию вертикального и горизонтального дренажа.

По теме: Дренаж участка за 5 шагов: как сделать своими руками

Монтаж дренажа вокруг дома своими руками

Вполне возможно выполнить монтаж дренажа вокруг дома своими руками. Для этого достаточно базовых чертежных знаний и умения выполнять простые строительно-монтажные работы.

Перед началом работ необходимо:

• провести геодезические и геологические изыскания участка;
• определить тип будущей дренажной системы;
• составить проект.

Эти работы должны выполнять специалисты. При отсутствии соответствующих навыков и оборудования, самостоятельное составление проекта может привести к серьезным ошибкам. В результате всю работу придется переделывать.

Если неправильно построить дренаж под фундаментом, это привет к его преждевременному разрушению постройки, необходимости сносить и заново отстраивать дом.

По теме: Дренаж участка, пошаговая инструкция как сделать своими руками за 5 шагов.

Выбор материалов и их ориентировочная стоимость

Выбор и закупку материалов производят, когда проект готов.

Для дренажной системы вокруг дома своими руками потребуется:

• геотекстиль плотностью 100 -150 г/м2; цена от 17 руб./м;
• дрены; цена от 50 рублей за метр пластиковой трубы;
• щебень или гравий размера, превышающего размер отверстий в дренах; от 200 руб/м3;
• песок; от 100 руб/м3;
• колодец смотровой пластиковый; от 950 руб.;
• колодец коллекторный пластиковый; от 10 000 руб.;
• дренажный нанос; погружного типа от 3000 руб.;
• фитинги.

Дрены бывают пластиковые, асбестоцементные и керамические. Предпочтение стоит отдать трубам из высокопрочного пластика, способного выдержать значительные нагрузки.

В продаже есть пластиковые дрены, обернутые геотекстилем или кокосовой копрой.

Асбестоцементные трубы имеют большой вес и требуют специальной техники для аккуратной и правильной укладки. У керамических высокая дренажная способность, однако, они хрупкие, их сложно устанавливать, могут не выдержать давления замерзших грунтов.

Какие инструменты потребуются

Прежде чем приступить к работе, необходимо подготовить инструменты. Понадобится:

• штыковая и совковая лопаты;
• тачка садовая;
• уровень;
• рулетка;
• ручная трамбовка.

Как правильно сделать дренаж вокруг дома. Пошаговая инструкция

После завершения проектировочных работ и закупки всего необходимого можно приступать к работе.

1. Расчистка участка. Убирают мусор и все, что может помешать работе.
2. Подготовка траншеи. Копают траншеи с соблюдением уклона. Минимальная ширина равна диаметр трубы плюс 30 см. Уклон проверяют по уровню. Его величина 1-2 см на 1 метр.
3. Отсыпка. Делают отсыпку траншей песком слоем не менее 10 см.
4. Под колодцы готовят основание. Делают площадку подходящего размера, отсыпанная песком. При высоком уровне грунтовых вод, площадку под колодец бетонируют 10 сантиметровым слоем, на котором закрепляют колодец.
5. Застилают траншеи геотекстилем. Его края должны выходить за верхние края траншей.
6. Укладка дренов. На геотекстиль насыпают щебень, слоем 10-20 см, разравнивают, чтобы толщина была одинаковая и угол наклона не изменялся. Укладывают дрены, соединяя их фитингами или раструбами. Подсоединяют трубы к «входам» колодца. Для герметичности используют уплотнительные кольца из резины.
7. Засыпка труб. Поверх труб насыпают ровный 20-ти сантиметровый слой щебня, укутывают геотекстилем.
8. Засыпка песком. Поверх геотекстиля насыпают 20 см песка, утрамбовывают, закрывают грунтом.
9. Закапывание колодца. Колодцы закапывают и закрываю крышками.

Если в регионе выпадает большое количество осадков, особенно летом, непосредственно над дренами располагают лотки ливневой канализации (ливневки). Их укладывают на песчаную подушку.

Посмотреть пример укладки дренажа вокруг дома можно в этом видео.

Назначение ливневки

Ливневку устанавливают для отвода дождевой и талой воды. Она относится к точечному типу. Ее применяет как самостоятельную конструкцию и в комбинации с дренажной системой.

Выполнить монтаж ливневки не сложно, но важно хорошо спроектировать будущую систему.

Выбор и расчет материалов для ливневки

Когда проект готов, необходимо закупить строительные материалы. Понадобится:

• песок;
• щебень;
• цемент;
• герметик;
• ливневые лотки;
• резервуары для сбора воды (дождеприемники);
• трубы;
• водостоки;
• песколовки;
• решетки;
• колодцы для контроля уровня воды смотровые;
• переходники для поворотов;
• заглушки;
• кронштейны.

Водоотводные лотки производят из асбестоцемента, чугуна, нержавейки, пластика. Для самостоятельного монтажа лучше выбрать пластик. Он легкий, податливый, не требует сложной техники для установки.

Профиль лотков бывает в форме U, П и щелевой. U-образный наиболее удобный для частного дома. Он достаточно емкий и не имеет углов, в которых скапливается грязь.

Расчет материалов для ливневой системы зависит от количества осадков, проекта дома, площади и особенностей земельного участка.

Диаметр водостоков выбирают:

85 мм – для 10 л/с

100 мм – 20 л/с

150 мм – 50 л/с

200 мм – 80 л/с

Длина водостоков зависит от высоты дома.

Водоотводные лотки и решетки рассчитывают исходя из погонного метража ливневки путем проектного расчета или замера рулеткой.

Объем сыпучих материалов можно примерно рассчитать по формуле:

V=abc

где a, b – соответственно ширина и длина траншеи,

c – высота слоя.

Для песка стоит взять поправку на утрамбовку порядка 20%. Для щебня — порядка 5-10%.

Колодцы выбирают исходя из количества осадков. Их рассчитывают по формуле:

M = (20A)Sk,

где M – масса осадков;

20 – время, в минутах;

A – интенсивность осадков за время, равное 20 минутам;

S – площадь, с которой собирается вода;

k – коэффициент влагопоглощения материалом.

Величину массы осадков необходимо также знать, чтобы правильно выбрать глубину водоотводных лотков и их количество на участке.

Монтаж ливневки своими руками

Монтаж ливневки производят после подготовки участка (сбора мусора, устранения всего лишнего).

1. Выкапывают траншеи глубиной до 30-50 см. Траншеи должны быть четко подведены под проекции расположения водостоков.
2. Под водостоками выкапывают приямки. В них устанавливают водоприемники емкостью 5000-10 000 мл со специальными емкостями для сбора мусора.
3. Устанавливают пластиковые колодцы поворотные и смотровые.
4. В траншеях делают отсыпку песком. На песок укладывают водоотводные лотки, устанавливаются решетки.
5. Через каждые 10 метров прямой линии, на всех поворотах и на выходе из системы лотков, ставят песколовки.
6. Собранную воду либо выводят в канаву/ливневую канализацию за пределами своего участка, либо собирают в емкость и поливают ей огород. Слив дождевой и талой воды в канализацию для утилизации бытовых сточных вод запрещен СНиП.

Если вода выводится за пределы участка, требуется разрешения Департамента природного надзора, ЦГМС, УПН, Управления рыболовства, Бассейно-водного управления. В указанные службы необходимо предоставить проект ливневки. К строительству стоит приступать только после его утверждения.

Монтаж дренажа вокруг частного дома под ключ

Если нет уверенности, что получиться выполнить правильный дренаж и ливневку вокруг дома своими руками, можно заказать работу под ключ. Для этого необходимо выбрать надежного подрядчика и заранее узнать стоимость услуги. Все материалы и комплектующие для устройства дренажной системы вы можете купить со склада в Иркутске.

Как выбрать подрядчика

Выбирая подрядчика, необходимо учесть следующие моменты.

• Известное название. Организация или бригада должна иметь определенную известность в данном населенном пункте/области.
• Позитивные отзывы. Необходимо найти как можно больше отзывов и информации о данном подрядчике.
• Официальная регистрация в налоговых и прочих органах. Серьезные подрядчики имеют статус ИП или юридического лица. Вся информация о них прозрачна.
• Портфолио. Заказчик имеет право потребовать показать примеры работ.
• Договор. Договор заключать обязательно. Перед подписанием, документ внимательно читают. Все непонятные моменты нужно прояснять сразу. Если условия не устраивают, заказчик должен потребовать их изменения, либо отказаться от услуг данной организации.
• Приемка. Приемку делают после осмотра.

Сколько стоит качественный дренаж под ключ

Стоимость дренажа под ключ зависит от множества факторов. До составления проекта, точную стоимость никто не скажет. Приблизительная цена поверхностной линейной системы от 900 руб./погонный метр. Глубинного – от 1500 руб./погонный метр. Глубинный дренаж кольцевой формы стоит от 3000 руб./погонный метр. Ливневки – от 1200 руб/погонный метр.

Коротко о главном

Создать здоровый микроклимат и продлить срок эксплуатации фундамента помогает дренаж вокруг дома.

Монтаж дренажной системы вполне можно сделать своими руками, не переплачивая подрядчику за работу. Но проводить геологические, геодезические изыскания и проектировать дренаж должны специалисты.

Монтаж дренажа участка под ключ сэкономит время и силы, но его качество зависит от тщательного выбора подрядчика.

<index>

Отвод воды от дома – это проблема практически каждого владельца загородного дома, решать которую необходимо незамедлительно, не отлаживая «на потом». Во время дождей и ливней вода может нарушить устойчивость дома, разрушив фундамент. Конечно, от одного ливня такое не случится, но если такие инциденты будут происходить постоянно, то дом может просто уйти под землю, то есть «врасти» в нее. Фундамент здания будет подмыт сточными водами, земля под фундаментом будет мягкой и под тяжестью дома фундамент будет опускаться вниз.

А, например, если в доме есть подвал? Эта проблема в таком случае должна решаться незамедлительно, ее нельзя отложить даже на короткий срок. Ведь если подвал будет постоянно затапливать, то уже через несколько лет он придет в неудовлетворительное состояние и пользоваться им по назначению уже не получится. Почему? Потому что в связи с постоянной сыростью в подвале возможно скорое появление плесневых грибков, которые в свою очередь крайне вредны для здоровья людей и животных.

Грунтовые воды и их опасность

Также для участка могут представлять опасность и грунтовые воды. Если ваш дом находится неподалеку от речки, озера или даже болота, то можно быть уверенным в том, что таковые на участке имеются. Опасность подземных вод заключается в том, что они залегают в глубинах земли. Если вода от дома во время ливней и дождей будет поступать туда же, то высока вероятность нарушения равновесия и устойчивости дома, что может в последующем привести к его обрушению. Именно из-за этой причины настолько важно правильно сделать отвод дождевой воды от жилого здания.

Отведение воды с крыши: особенности

Отвод воды с крыши должен быть обязательно. Например, зимой на крышу попадает огромное количество снега, который на ней залеживается и может просто-напросто проломить ее. Также есть еще одна весомая опасность: во время дневного таяния снега к вечеру могут образоваться сосульки. Они в свою очередь могут упасть кому-то на голову. Если сделать водоотведение от дома оттаявшего снега и дождевой воды, то про образование сосулек и опасность их падения кому-то на голову можно навсегда забыть.

Как сделать систему отвода самостоятельно, вот в чем вопрос. Можно сразу ответить, что это не является сложным процессом, с ним можно справиться собственноручно. Для этого необходимо купить в строительном гипермаркете или на рынке желоба и водосточные трубы, которые позволят отводить воду с крыши. Желоба для отвода воды с крыши — это менее затратный и наиболее простой вариант. Он же является и самым популярным. Установить желоба для отвода воды с дома достаточно просто и своими руками.

Существует три вида желобов:

• полукруглый,
• прямоугольный или квадратный
•  трапециевидный.

Как определиться, какой лучше подойдет для вашего здания? Полагаться можно только на свой вкус, а также стоит учитывать и дизайн строения. По функциональности эти желоба практически не отличаются, можно сказать, что они одинаковые по своим свойствам и характеристике. Поэтому выбор полностью падает на ваши плечи.

Можно помочь только с выбором цвета: не следует покупать светлые желоба, так как зимой снег на них будет таять медленнее, чем если бы они были более темными. Это происходит из-за того, что темные цвета «притягивают» к себе больше солнечной энергии. Светлые цвета наоборот, отражают энергию солнца, поэтому и снег на них будет таять медленнее. Также многие эксперты рекомендуют устанавливать ливневые желоба, которые имеют больший размер, поэтому и могут выдерживать нагрузки во время сильных ливневых осадков.

В установке желобов нет ничего сложного, нужно просто следовать указаниям из приложенной инструкции.

Система отвода дождевой и талой воды с помощью желобов представляет следующее:

Вода стекает с крыши в прикрепленный желоб, по желобу она проходит путь до водосточной трубы, по которой стекает вниз, на землю. Но проблема так и остается нерешенной, вода продолжает поступать прямо под фундамент дома. Чтобы довести систему отвода воды от дома до ума надо сделать дополнительную дренажную систему.

Дренажные системы

Что представляет собой дренажная система? Для чего она используется? Каких видов она бывает? В каких случаях ее необходимо использовать?

По сути, дренажная система – это и есть система отвода воды от дома, только она отводит воду практически полностью, что хорошо скажется на здании и продлит срок его эксплуатации.

Виды систем дренажа:

• Дренаж наземный (поверхностный)
• Водоотведение линиями
• Дренаж в определенных местах (точечный)
• Открытая водоотводная система
• Закрытая дренажная система
• Траншей засыпанные
• Глубинное водоотведение

Когда возникает острая необходимость устанавливать сложную систему водоотведения:

• Если рядом с домом находятся природные водные объекты.
• Дом стоит на низине.
• На глинистых почвах, так как вода на таких почвах уходит достаточно медленно, особенно после ливней.
• В вашей местности выпадает большое количество осадков на протяжении всего календарного года.
• Грунтовые воды находятся близко к поверхности земной коры.
• Наличие на участке бетонных или плиточных дорожек, так как они не пропускают воду.
• Низкий фундамент дома, потому что возможность подтопления в разы возрастает.

Устройство системы, которая обеспечит отвод дождевой воды своими руками, поможет сэкономить деньги на дальнейшем ремонте здания из-за возможного подтопления.

Виды систем отвода воды

Поверхностный дренаж

Поверхностный дренаж позволит осуществить отвод ливневых вод, также его называют еще водостоком от ливней. Обустроить такой вид водостока, отводящего ливневую воду очень просто. Такая система поможет справиться исключительно с отводом дождевой и талой воды, а с поземными водами такая система справиться не сможет. Сам по себе поверхностный дренаж подразделяется еще на два вида: на линейный и точечный.

Линейный отвод воды работает следующим образом: по всему участку вырываются специальные траншей, которые сливаются в один общий отводной колодец. Обычно траншеи закрывают решетками.

Точечный отвод воды позволяет сливать вводу с разных мест участка в общий колодец, при этом такая система обычно используется одновременно с линейным. Точечный дренаж обычно устанавливают в тех местах, где нет необходимости в постоянном обязательном отводе вод. Например, в хозяйственных постройках или банях.

Существует также и комбинированный дренаж, то есть одновременно и линейный и точечный. Чаще всего используется на дачных подворьях и в загородных домах именно такой вид дренажных систем.

Системы водоотведения на частных участках не повлияют на водоснабжение, так как обычно вода в них берется из более глубоких колодцев или скважин.

Дренажные системы: открытый и закрытый тип

Открытые системы представляют собой совокупность траншей, каналов и желобов, которые позволяют отвести воду от дома в специально предназначенное место, обычно таким местом является колодец.

Закрытые дренажные системы также представляют совокупность различных стоков и каналов, но имеют они более эстетичный вид, так как накрыты декоративными решетками. Отводящий канал в виде трубы часто зарывается под землю и никак не виден сверху.

Все эксперты в строительстве сходятся в одном общем плане при организации водоотводных систем на частном участке: «Устроить водоотводящую систему на свой участок в современных условиях не так уж и сложно. Перед строительством желательно взять план участка и на нем разметить все каналы и траншей, а также определить лучшее место для колодца, в который и будет отводиться вода. Следующим важным шагом должен быть подсчет необходимых материалов. Сделать это нужно для того, чтобы потом не тратить свое время на ненужную езду по магазинам. Начинать работы надо с крыши, а уже потом проводить поверхностные отводящие каналы на земле».

</index>

Похожие статьи

Прямоугольная водосточная система: изготовление и монтаж водостокаСистемы поверхностного водоотвода: преимущества и принцип работыКанализационные решетки: классификация, преимущества и недостатки

Отвод грунтовой и ливневой воды от фундамента существенно увеличит срок службы и капитального здания, и дачной постройки. Несложная в устройстве дренажная система убережет подземные бетонные конструкции от постепенного размывания, а подвалы от обводнения. А ведь крайне важно предотвратить разрушение именно основы строения, правда?

Грамотно составленная схема дренажа вокруг дома поможет соорудить эффективно действующую систему сбора и отвода природной воды. Мы предлагаем вам ознакомиться с тщательно подобранной и проверенной информацией, опирающейся на нормативные документы и реальный опыт строителей малоэтажных объектов.

Мы обстоятельно расскажем о видах дренажных систем, особенностях их устройства, специфике эксплуатации. Приведем доводы в пользу выбора определенного типа дренажа. Предложенные вашему вниманию полезные сведения дополнены фото, схемами и видео-инструкциями.

Виды дренажных сооружений для осушения участков

Проектируя дренажную систему, в первую очередь определяют цели, которых планируется достичь. Они могут заключаться в осушении всего участка, в защите фундамента и подвала дома от избытка влаги.

Из существующих систем дренажа можно выделить два основных типа — открытый и глубинный (закрытый). Первый может использоваться для нужд сельского хозяйства, для водоотведения с возделанных территорий. Закрытый дренаж применяется для отвода вод на дачных и коттеджных участках, для защиты строений от негативного воздействия высокого УГВ.

Организация дренажной системы необходима при высоком зеркале грунтовой воды, что особенно проявляется в паводковый период. Дренаж защитить от агрессии подземной воды бетонный фундамент и снизит гидравлическую нагрузку

Используют также комбинированные дренажные системы. Их зачастую дополняют ливневыми канализационными ветками, предназначенными для утилизации атмосферной воды. При условии их грамотной проектировки они позволяют значительно сэкономить на строительстве каждой системы в отдельности.

Галерея изображенийДренажная система, предназначенная для отвода избытка грунтовой воды, отлично работает в паре с ливневкой, работа которой заключается в сборе и отводе атмосферных осадков (+)

Планирование схемы водоотведения лучше всего проводить еще на стадии проектирования дома. Это позволит связать работу водосточной системы и поместить дождеприемник под водостоками до устройства отмостки.

Открытый дренаж считается наиболее простым и не требует составления схемы. Он представляет собой траншеи шириной 0,5 м и глубиной 0,6—0,7 м. Стороны траншеи располагают под углом 30°. Они опоясывают территорию по периметру и направляют сточные воды в канаву или котлован, в ливневую канализацию.

Территории с уклоном в сторону улицы проще поддаются осушению. Для этого перед домом, поперек склона вырывают водосточную канаву, которая будет задерживать воду с сада. Затем роют канаву, она будет направлять стоки в сторону улицы, в кювет.

Если участок имеет наклон в противоположную от дороги сторону, то поперечную водосточную канаву роют перед фасадом забора и еще одну продольную делают до конца участка.

Недостатком такого дренажа является его низкая эстетичность и необходимость регулярной очистки желобов от ила и грязи, которые периодически скапливается в них. Такой вид дренажа не рекомендуется устраивать под дорожным покрытием, так как он приводит к проседанию грунта и деформации полотна

Протяженность линий для стока воды, количество колодцев и пескосборников зависит от площади участка, его рельефа, интенсивности осадков в конкретной местности.

Водоотводные канавы можно укрепить от размывания с помощью железобетонных плит, каменного мощения, одерновки с щебневанием дна

Если участок считается более-менее ровным, а уровень его заболоченности не слишком высок, то можно обойтись устройством самой простой дренажной системы.

Вдоль фундамента ограды, в самом низком месте участка, роют канаву шириной 0,5 м, длиной 2—3 м и глубиной от 1 м. Такой водоотвод хоть и защитит от высокого УГВ, и отлично справиться с атмосферными осадками.

Чтобы края канавы не обваливались, ее заполняют щебнем, битым стеклом и кирпичом. Заполнив ее, копают следующую, ее также заполняют и плотно утрамбовывают. Вынутый грунт используют для подсыпки низинных мест на территории

Со временем эта простейшая дренажная система может потерять работоспособность из-за постепенного заиливания. Чтобы этого не случилось, ее можно защитить геополотном. Его укладывают на грунт, после засыпки канавы внахлест закрывают им дренажный слой. Сверху, чтобы скрыть канаву, ее присыпают слоем плодородной почвы.

#2: Сооружение эффективной ливневки

Ливневая канализация необходима для аккумуляции и вывода с участка воды, выпадающей в формате атмосферных осадков. Ее оснащают точечными и линейными водосборными устройствами.

Галерея изображенийДождеприемник представляет собой емкость для сбора воды, оснащенную отводами для подсоединения труб линейной дренажной системы. Устройства изготавливают из прочного пластика или чугуна (+)

Элементами ливневой системы с точечными водосборниками являются также сливные водоотводы, трапы, заслонки. Некоторые производители предусматривают возможность соединения дождеприемников с кровельными водостоками, а также с системами подземного водоотведения.

Кроме того, готовые производственные модели предусматривают наличие пескоуловителей и мусоросборников, упрощающих обслуживание системы.

Устройство с установленной декоративной решеткой должно быть расположено ниже на 3—5 мм, чем уровень дорожки, грунта

Это система из водоотводящих желобов, изготовленных из пластика или бетона, которые устанавливаются на участке в тех местах, в которых скопление воды наиболее вероятно, но крайне нежелательно.

Для водосборного колодца выбирают самое отдаленное место от дома, колодца, погреба. Если поблизости есть природный или искусственный водоем, то отвод воды можно организовать в него

Проектируя схему ливневки с линейными водоприемниками, первым делом планируют размещение водосборного или коллекторного колодца. Далее определяют место устройства поворотных и ревизионных колодцев. Их расстановка будет зависеть от размещения дождеприемников-желобов и закрытых канализационных веток.

Чтобы вода с улицы не попадала во двор, желоба устанавливают вдоль линии ворот, ведущих во двор, гаражных ворот, а также в области калитки. При выборе элементов системы, которые будут устанавливаться на проезжей части, учитывают будущую нагрузку на них.

Чтобы влага не попадала внутрь здания, уклон покрытия в гараже делают в сторону водоприемной решетки. Так вода, при мойке машины или оттаивании снега на транспортном средстве, будет стекать в желоб.

Дренажные лотки необходимо установить на крыльце, вокруг бассейна. Их также устанавливают вдоль отмосток, садовых дорожек, выложенных из облицовочного материала площадок

Для придания ливневке аккуратного вида используют специальные лотки из полимербетона, пластика, которые закрываются металлическими или пластиковыми решетками. При входе в дом используют специальный поддон для очистки обуви.

Решетку для желоба, установленного около бассейна, выбирают пластиковую, белого цвета, чтобы в жаркий летний день избежать ожогов.

При интенсивной эксплуатации дренажные лотки монтируют на бетонное основание. Чем выше класс нагрузки на проезжую часть, тем большей толщины должна быть бетонная подошва (+)

Желоба и точки приема воды соединяются с дренажным резервуаром канализационными трубами. В местах соединения желобов и труб предусматривают ревизионные колодцы. Они предназначены для облегчения доступа в систему и ее очистки от возможного засорения.

Ревизионные колодцы изготавливают преимущественно из пластика. Для того чтобы получить необходимую глубину, их конструкция предусматривает возможность наращивания при помощи специальных элементов-удлинителей.

Размещение, уклон и протяженность труб ливневой канализации — все эти характеристики очень индивидуальны и зависят от многих условий на участке

Широкий ассортимент элементов системы позволяет наиболее рационально спроектировать схему дренажа вокруг дома, которая будет оптимальной с технической и финансовой точки зрения.

Основными элементами линейного дренажа являются желоба, изготовленные из бетона, полимер-бетона, пластика, точечные приемники, пескоуловители, решетки (+)

#3: Строительство закрытых дренажных вариантов

Подземный, закрытый дренаж применяется, если устройство открытой системы отнимет слишком много места на земельном участке или она абсолютно не вписывается в ландшафтную картину территории. Условия для его устройства закрытой дренажной системы аналогичны предпосылкам для организации сети открытых дренажных канав и кюветов.

Закрытые схемы дренажа используется для защиты фундамента, подвальных помещений от воздействия грунтовых вод и увеличения срока их службы. Их по аналогии с открытыми применяют для осушения загородной территории от излишков грунтовой воды

В обязательном порядке нужно организовывать подземный дренаж на участке если:

• он находится в низине, на заболоченной территории;
• вблизи построек находится естественный водоем;

Его устройство рекомендовано, если в доме есть эксплуатируемый подвал (гараж, цокольный этаж, погреб).

Подземный дренаж можно разделить на два вида:

• пристенный дренаж;
• траншейный (пластовый) дренаж.

Оба вида подземного водоотведения выполняются на стадии сооружения здания. Если же к проблеме водоотведения решено было приступить после постройки дома, то тогда используют траншейную кольцевую систему. Есть ограничения и для применения траншейного дренажа. Он может использоваться, если в доме отсутствует цокольный этаж.

Дело в том, что, после закладки дрен, засыпка котлована песком или грунтом создает более рыхлую среду между коренной породой и фундаментом. В результате в эту среду проникает верховодка и тогда даже наличие замка из глины не защищает постройку от воздействия влаги.

Поэтому если в доме есть цокольный этаж, для эффективного водоотведения лучше всего делать пристенный дренаж. Он дренажа используется для отведения грунтовых вод непосредственно от фундамента здания, для защиты подвалов, погребов, цокольных этажей от затопления.

Нельзя сажать вблизи дрены деревья и кустарники. Расстояние до высаженного дерева может быть не меньше двух метров и до куста не менее одного метра

Пристенная дренажная система ограничивает повышение уровня воды, не допуская ее поднятия выше линии расположения дренажных труб — дрен. Считается, что дренажная труба длиной в 1 м способна осушить участок площадью около 10—20 м².

Трубу при обустройстве пристенного дренажа укладывают по периметру здания. Глубина закладки дрен не может быть ниже основания фундаментной плиты или подошвы фундамента. Если фундамент сильно заглублен, то допускается закладка трубы несколько выше его основания (+)

Расстояние от дренажной трубы до фундамента зависит от особенностей размещения ревизионных колодцев. Они закладываются в каждом углу (или через один угол) здания, а также в местах поворотов и соединения труб.

Ревизионные колодцы располагаются также в местах большого перепада уровня участка и при большой длине труб — расстояние между колодцами должно составлять не более 40 метров.

В ревизионном колодце труба не может быть цельной, она разрывается. Делается это для того, чтобы при засорении трубопровода оставалась возможность его промыть, используя шланг высокого давления

Вся система замыкается на последний колодец. Он должен быть расположен в самом низком месте. Далее вода стекает в обычную канализацию или открытый водоем. Если нет возможности отвести воду от дома самотеком, то устанавливают насосное оборудование и ее откачивают принудительно.

Чтобы обеспечить самотечный отвод воды, трубы укладывают с небольшим уклоном в сторону к сборному коллектору. Уклон должен составлять два сантиметра на один метр дренажного трубопровода. Глубина расположения трубы должна быть большей, чем глубина промерзания грунта.

Трубу засыпают дренажным материалом — гравием, мелким щебнем или песком. Минимальный слой, который обеспечит поступление воды в дрену — 0,2 м

Чтобы сэкономить на геокомпозитных материалах и предотвратить их смешивание с грунтом, используют геотекстиль. Он свободно пропускает воду к дренам и при этом задерживает частицы, которые приводят к заиливанию. Саму трубу перед засыпкой также необходимо обернуть в защитный материал. Некоторые модели дрен выпускают с готовыми фильтрами из геотекстиля.

Повысить эффективность пристенного дренажа можно с помощью профилированной полимерной мембраны, которая бывает двух- или трехслойной. Один из ее слоев — пленка из полиэтилена, со сформированными выступами, второй слой мембраны — геотекстильная ткань.

Трехслойная мембрана оснащена дополнительным слоем гладкой полиэтиленовой пленки. Мембрана помогает отфильтровывать воду из почвы и одновременно служит гидроизоляционным слоем для фундамента здания.

Закрытый дренаж траншейного типа защищает строение от подтопления и увлажнения. Представляет собой фильтрующий слой, который засыпается в траншею на расстоянии 1,5—3 м от стены дома.

Лучше, чтобы глубина заложения дрены была на 0,5 м глубже основания фундамента — так вода не будет оказывать на него давление снизу. Между траншеей с дренажем и фундаментом дома остается слой глинистого грунта, который служит так называемым глиняным замком.

Для укладки дренажной трубы выкапывают траншею не глубже 1 м с уклоном в сторону водосборника. Дно канавы желательно выложить слоем глины (+)

Как и при монтаже пристенной дренажной системы, дрены укладываются на слой гравия или мелкого щебня. И трубы и гравийный слой защищаются геотекстилем от засорения.

#4: Сооружение пристенного дренажа по шагам

Для того чтобы получить наглядное представление о процессе устройства дренажа вокруг загородного дома, рассмотрим пример. Приведенный в нем участок требовал устройства системы отведения грунтовой воды, т.к. под почвенно-растительным слоем залегают суглинки и супеси, крайне плохо пропускающие воду из-за низкой фильтрационной способности.

Галерея изображенийПри такой схеме ливневку дренаж прокладывают независимо друг от друга (параллельно). Общим может быть только коллектор, собирающий стоки из обеих систем

Нужно помнить, что ошибки, допущенные при смешанном типе водоотведения, могут привести даже к подъему УГВ, подтоплению подвалов, погребов. Главный недочет — слив воды из водосточной системы в подземный водоотвод.

При объединении этих двух систем вода с крыши попадает в дрены и просачивается в грунт. Особенно активно это происходит во время сильных и продолжительных атмосферных осадков. В результате вода, вместо того чтобы покидать систему, просачивается в грунт и насыщает его влагой.

Выводы и полезное видео по теме

Видео #1. Схема поверхностного дренажа и его монтаж:

Видео #2. Траншейная дренажная система вокруг дома своими руками:

Видео #3. Нюансы проектирования и строительства системы водоотведения:

Проектируя дренажную систему вокруг частного здания очень желательно получить вначале консультацию специалиста-гидротехника. Несоблюдение правил и условий водопонижения может привести к просадке грунта, дома, дороги.

Особенно это важно учитывать при устройстве глубинного дренажа. Поэтому составлять схему дренажа вокруг дома лучше еще на стадии составления плана, тогда все нюансы строительства и водоотведения будут учтены в одном проекте.

Желающих рассказать о собственном опыте в устройстве дренажа приглашаем размещать комментарии. Писать их можно в находящемся ниже блоке. Здесь же вы сможете задать вопросы и опубликовать фото по теме статьи.

Используемые источники:

• http://moydomik.net/kommunik/drenazhnaya-sistema/231-drenazh-vokrug-chastnogo-doma-sistema-otvoda-vody.html
• https://vodolov.ru/blog/drenazh-vokrug-doma/
• https://domcoms.ru/kanalizaciya/livnevka/vodootvedenie-ot-doma-dozhdevyx-vod.html
• https://sovet-ingenera.com/kanaliz/drenazh/sxema-drenazha-vokrug-doma.html
