Устройства дымохода: нормативы и требования для газового котла

Уважаемые господа. Вопрос такой — какая температура в кирпичном дымоходе после метрового куска металлического дымохода от котла? Котёл — Riello 3836 BTS, горелка — EnergyLogic 140H. Объясню зачем это мне: кирпичный дымоход 150х150 мм, от дыма естественно разрушается, да и влага пропитывает. Поставить стальной вкладыш — диаметр уменьшится до 130 мм (и станет круглым), то есть сечение уменьшится почти в двое. А тяга и так весной и осенью 0,08 — 0,1 psi (норма по описанию горелки 0,05 psi). Возникла идея поставить полимерный вкладыш ФуранФлекс (кстати его реклама в блоке на форуме), но он имеет максимально допустимую температуру 200 град. Отсюда и вопрос. Сразу два уточнения: 1. Котельная обогревает собственный дом, поэтому «официальность» данных меня не интересует — интересует только «практика». 2. Прошу к дилерам не отсылать — они, по-моему, сами не знают (три года назад, запуская горелку я несколько раз обращался в московское представительство, среди других задавал и вопрос о температуре дымохода на выходе из котла, мне сказали 80-100 град., а когда через месяц начались проблемы (как потом разобрался дело было в том, что забивающийся штатный фильтр может себя вести совсем не так как написано в описании) мне сказали: «Что вы температура дымохода должна быть градусов 150»). Анатолий

Если для отопления в доме выбран газ, следует позаботиться об отводе продуктов горения. Это значит, что нужно выбрать и правильно установить дымоход для газового котла. Соблюдением норм и правил в этом вопросе категорически нельзя пренебрегать, поскольку это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

Требования к дымоходам для газовых котлов

Все требования к дымовым каналам прописаны в нормативных документах — СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их выполнение — обязательно. Если обобщить, то все можно свести к нескольким пунктам:

• Сечение (диаметр) дымохода не может быть меньше чем выходной патрубок на котле. То есть, если выход газового котла 150 мм, то дымоход должна иметь внутреннее сечение не менее 150 мм. Больше — можно, меньше — нет. В крайнем случае могут закрыть глаза на разницу в несколько миллиметров.
• Дымоход должен идти вертикально вверх. Желательно разработать конструкцию так, чтобы наклонных участков не было. В крайнем случае допускается уклон в 30°. Протяженность наклонного участка — не более высоты помещения.
• На все протяжении дымохода он не должен иметь искривлений и заужений.
• Дымоход необходимо делать из газонепроницаемых материалов.
• Стыки тщательно изолировать — они должны быть герметичными (не должны пропускать газообразные вещества и не должны пропускать влагу).
• Так как дымовые газы на выходе современных газовых котлов имеют невысокую температуру, велика вероятность образования конденсата. Потому при устройстве дымохода в нижней его части необходимо предусмотреть конденсатосборник. Это съемный стакан из стойких к химическим веществам материалов. Лучший вариант — конденсатосборник из нержавеющей стали, более дешевый — пластиковый. Оцинкованная сталь — более дешевый вариант, но быстро разрушается.
• Дымоход для газового котла в частном доме должен иметь такую высоту, которая будет обеспечивать хорошую тягу. Для этого он должен возвышаться на 50 см над коньком крыши, если выводится в непосредственной близости от нее.
• На верхушке трубы желательно установить защитный козырек — зонтик. Он защищает трубу от засорения и попадания осадков.

Это основные требования. Их выполнять обязательно. Они обеспечивают требуемую степень безопасности. Ведь то, что выхлоп газового котла не имеет цвета, не значит, что он безвредный. Потому всем моментам обеспечения безопасности необходимо уделить максимум внимания.

Конструкции котлов и способы устройства дымовых труб

Есть два типа горелок для газовых котлов:

• Открытые. В них кислород для горения забирается из помещения, в котором установлен котел. Потому такой тип горелок или отлов называют еще «атмосферными». В таких газовых котлах отвод дымовых газов требует наличия трубы с выходом в атмосферу и хорошей тягой.




• Камеры сгорания закрытого типа (турбированные котлы). Они работают в паре с дымоходами коаксиального типа — из двух вставленных друг в друга труб. По одной трубе отводятся продукты сгорания, по другое поступает воздух для поддержания горения. Коаксиальная труба обычно выводится через стену на улицу. Потому говорят, что подобные газовые котлы не имеют дымохода. Но, при желании, вывести дымовую трубу можно и в атмосферный дымоход. В этом случае нужна нормальная тяга (при выводе в стену это неважно, так как движение газов обеспечивает турбина).

Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания. В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению.

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста. При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

• Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
• Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
• Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

Если говорить о надежности, то сендвич-дымоходы более надежны, хотя бы из-за того, что состоят из двух слоев металла. Кстати, если будете дымоход утеплять, наружные трубы могут быть из оцинкованной стали — с конденсатом они не контактируют, температуры невысокие, а внешний вид неважен, так как все будет обматываться утеплителем.

Керамические дымоходы

Керамические дымоходы хороши всем: они долговечны, надежны, хорошо переносят контакт с агрессивными веществами. Но имеют два существенны недостатка. Первый — они стоят дорого. Второй — имеют большой вес, так что при устройстве высокого дымохода требуют наличия фундамента. А это — дополнительные расходы к итак немалой сумме. Зато срок эксплуатации такого дымохода исчисляется десятилетиями.

Асбоцементные трубы

Некогда это был самый популярный вид материала при строительстве дымоходов для газового котла в частном доме. Материал, конечно, пористый, имеет шероховатые стенки, да и сечение у него неидеальное (не круглое, а скорее, овальное). Но это, пожалуй, самый дешевый вариант.

При использовании асбоцементных труб для дымохода газового котла необходимо:

• Делать его максимально прямым, стараясь стыки делать ровными.
• Стыки герметизировать. Как уже говорили, просто замазать цементном — не вариант. Необходимо герметичное соединение. Несколько решений проблемы — использование гидрофобных присадок в раствор, обмазка высохшего цементного раствора герметиком, использование герметичных хомутов.
• Для уменьшения количества конденсата трубу делать высокой, хорошо утеплять.

В общем, ничего нового, все те же правила, что и для описанных выше материалов, но добавляется морока со стыками. Так что в результате по цене дымоход из асбестовых труб получается практически таким же, как и из нержавеющей стали.

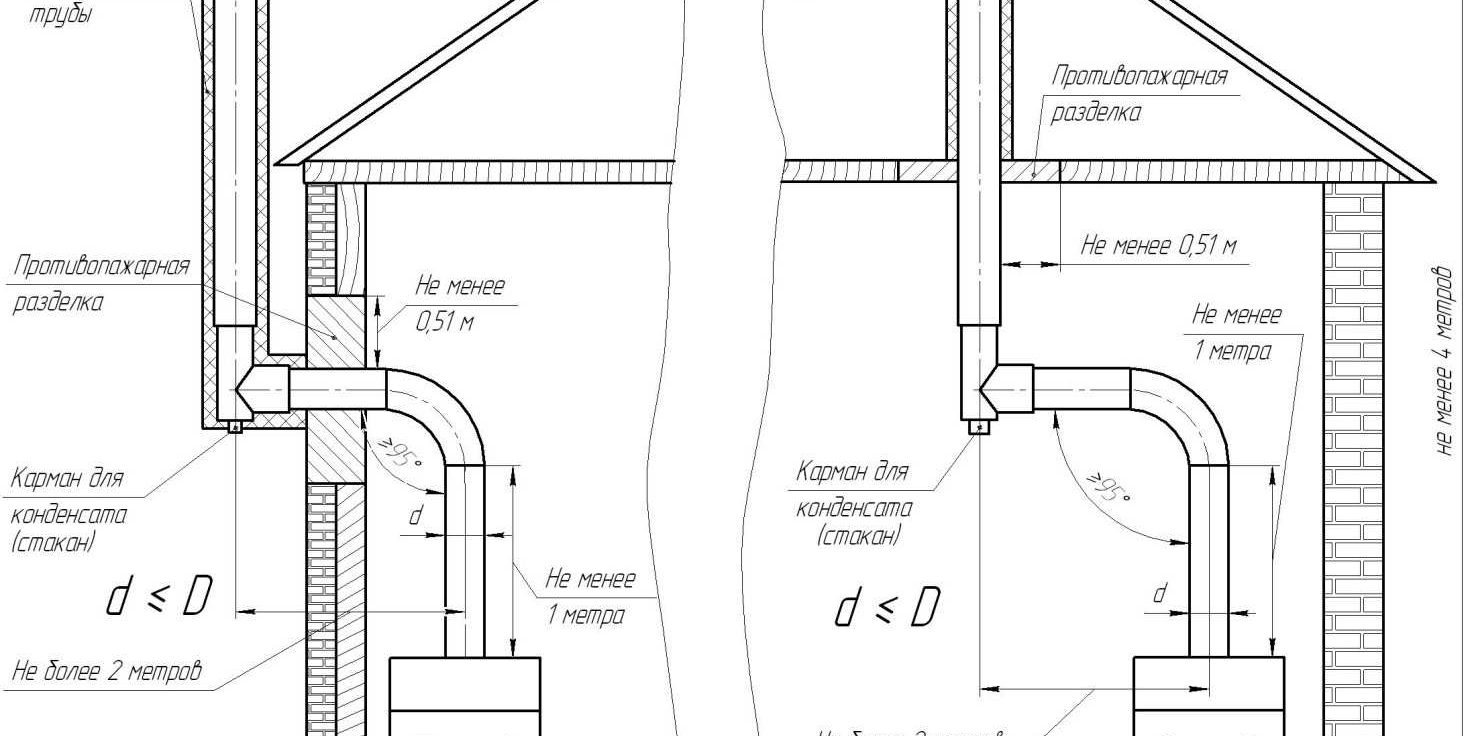

Для котлов с открытой камерой сгорания

Для газовых котлов с атмосферной горелкой необходим дымовой канал, обеспечивающий хорошую тягу — удаление продуктов сгорания происходит за счет движения воздуха по трубе. Потому его делают максимально прямым, желательно — с гладкими стенками. Есть два варианта исполнения:

• Вывести горизонтально через стену, затем, вдоль наружной стены, вверх до требуемой высоты. Этот вариант еще называют наружный дымоход.


• Вести трубу вверх от котла, пройти все перекрытия, крышу, вывести над кровельным материалом. При необходимости можно отвести трубу подальше от стены, сделав два колена по 45°. Изгибы под 90° при такой конструкции лучше не делать.

Какой из вариантов лучше? Проще реализуется наружный дымоход — с выводом через стену. Важно только правильно пройти через стену (соблюсти противопожарный зазор, если стены горючие). Но для данного варианта требуется хорошее утепление, качественное крепление к стенам. И даже при таких условиях конденсата обычно много. Потому установка на выходе тройника и конденсатосборника обязательна.

В случае с выводом дымохода через крышу есть, как минимум, два сложных момента — проход через перекрытие первого этажа и через крышу. В этих местах устанавливают специальные проходные узлы. Они обеспечивают должную степень противопожарной безопасности.

Особенности сборки металлических труб

Если собирают используют сендвич-трубы или одностенные металлические, то наружный дымоход для газового котла собирают «по конденсату». То есть вставляя верхнюю трубу внутрь нижней. Это возможно за счет наличия гофрированного края с одной стороны.

При сборке дымохода внутри здания конструкцию собирают «по дыму». В данном случае важнее, чтобы газы не попали в помещение. Потому разворачивают трубы так, чтобы верхний элемент надевался на уже установленный.

Есть третий вариант — собрать два контура по-разному: наружный по дыму, внутренний — по конденсату. Дя такой сборки обязательно использовать сендвичи, так как только у них имеется два контура. Это — лучший из вариантов, так как защита получается полной, но сборка сложная.

Дымовые трубы в шахте (коробе)

Чтобы коммуникации не портили интерьер, их часто «упаковывают» в шахту — специально построенный короб. Внутри находятся, как правило, дымоход (или дымоходы, если устройств работает несколько), вентканалы, могут быть стояки водопровода, отопления, канализации. В любом случае, трубу дымохода лучше закрыть теплоизоляцией. Если в отапливаемом помещении утеплитель еще можно не использовать, то на чердаке (особенно, если он холодный), утепление должно быть обязательно. Используют базальтовую вату с температурным режимом эксплуатации не менее 300°C.

Утепление положительно повлияет на температуру внутри дымовых труб, что даст повышение тяги и снижение количества конденсата. Но не забывайте, что говорим мы именно о газовых котлах, а у них температура продуктов сгорания невысокая.

Для закрытых камер сгорания

Коаксиальный дымоход выглядит как труба в трубе. Конструкция поставляется готовая, собирается быстро и без проблем. Нужно знать только диаметр выходного патрубка и параметры — высоту, длину.

Устройство коаксиального дымохода — самое простое. Труба поднимается над котлом и поворачивается на 90°. От нее до потолка должно быть не менее 20 см. Далее она проводится через отверстие в стене, снаружи должна заканчиваться не менее чем в 30 см от стены.

Нормируется еще высота относительно уровня земли — выход трубы должен быть не ниже 20 см над грунтом, и расстояние до ближайшей стены — от окончания трубы до стены должно быть не менее 60 см.

Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.

Требования к дымоходам газовых котлов

Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трехслоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

• Соединительные патрубки, который соединяет трубу с котлом — переходники.
• Трубы различной длины.
• Проходные патрубки.
• Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
• Конусообразный наконечник.
• Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

• Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
• В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
• Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
• Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
• Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
• Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
• Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

• Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

• Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
• Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
• Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
• Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
• Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

• Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
• Далее устраиваются отверстия по разметкам для прохождения трубы.
• Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
• Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальнымкронштейном.
• Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
• Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
• Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
• Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
• Завершает конструкцию наконечник в виде конуса.
• Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

• Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
• Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
• Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
• Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

• Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
• Преимуществом можно назвать безопасность этого элемента отопления.
• Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
• В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок

Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

Рекомендуем статьи по темеВарианты кирпичных печей для домаПроход дымохода через деревянное перекрытиеПечные трубы и дымоходы

После выбора места под монтаж газового котла, нужно позаботиться о подведении дымохода для отвода дыма и отработанных угарных газов. Из какого материала он должен быть сделан? Если несколько десятков лет назад дымоходы выполняли исключительно из кирпича, то современная отопительная техника предъявляет к устройству дымоходов совсем другие правила. Мало того, он должен соответствовать действующим строительным нормам.

Разновидности дымоходов для газового котла

Дымоход предназначен для выведения отработанных газов в атмосферу. В основе работы лежит принцип естественной тяги. В зависимости от условий использования дымоходы имеют много конструктивных особенностей. Производительность работы газового котла зависит от того из какого материала выполнен дымоход.

Дымоотвод из кирпича. Их используют редко, так как современные газовые котлы имеют высокий коэффициент полезного действия. Температура исходящего из котла газа низкая (около 100 градусов), а при движении вверх по дымоходу охлаждается и выпадает на стенках конденсатом, так как в исходящих газах есть пар. Поэтому очень тяжело прогреть дымоход из кирпича до температуры перехода точки росы. Что делать, если у вас уже имеется дымоход от старой печи в хорошем состоянии? Чтобы не демонтировать уже существующий дымоход можно применить:

• гильзование, то есть внутрь вставить трубы из нержавеющей стали, а пространство между стенкой дымохода и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора подойдёт перлит, пеностекло или керамзит. Эта процедура утеплит дымоход и существенно снизит количество образующегося конденсата;

• провести футеровку канала. Футеровку выполняют, если имеющийся дымоход нестандартного размера или же имеет кривой канал. Этот метод дороже установки стальных труб. Специальный эластичный вкладыш из полимеров помещают в дымоходный канал. Затем генератором снизу нагнетают пар, происходит реакция и наполнитель расширяется, приобретая форму канала.

Сэндвич из нержавеющих труб. Широко распространённая технология. Пожалуй, одна из лучших конструкций для обустройства дымоотвода газового котла. Производители предлагают готовые модули, из которых собирается дымоход различных размеров и конфигураций. Конструкционно, это труба, которая находится в стальной коррозиостойкой трубе, устойчивой к кислотам. Расстояние между трубами заполняется, как правило, жаростойкой базальтовой ватой.

Коаксиальный дымоход. Имеет привлекательный внешний вид. Конструкция напоминает устройство рекуператора, когда продукты сгорания по внутренней трубе выводятся в атмосферу, а по внешней трубе подогретый воздух подаётся в топку котла. Такое устройство дымохода не требует дополнительной установки системы вентиляции, так как воздух из помещения для топки котлом не используется, соответственно это сказывается на комфорте внутри помещения. Коаксиальный дымоход повышает КПД котла.

Керамический дымоход из готовых модулей. Их главный козырь — огнестойкость и долговечность. Не разрушаются даже при температуре горения 1200 градусов С. Производитель гарантирует их надёжную работу в течение 30 лет, подтверждённую европейскими сертификатами. Их единственный недостаток – непрезентабельный внешний вид.

Основные элементы дымоходов:

• трубы: дымоходная и удлинитель;
• тройники;
• колена;
• вывод конденсата;
• регуляторы тяги;
• элементы окончаний.

Совет. На внутренней поверхности асбестоцементных и стальных оцинкованных труб тоже оседает конденсат, именно поэтому их не используют при монтаже дымохода.

Монтаж дымоходной системы

Дымоходы любой конструкции обязательно должны соответствовать требованиям нормативных документов СНиП и ДБН.

• дымоотвод должен иметь перпендикулярное фундаменту положение. Возможен небольшой допуск от перпендикуляра в сторону до 1 м на 300;

• наклонные участки по площади сечения не могут быть меньше вертикальных участков;
• поверхность каналов дымохода изнутри обязательно должна быть гладкостенной. Состав материалов, из которых они изготовлены, должен обеспечивать их герметичность и огнеупорность;
• сечение канала всегда рассчитывается исходя из мощности котла;
• внизу вертикального дымохода обязательно устанавливается тройник с заглушкой для отвода конденсации;
• на горизонтальной части трубы должна быть установлена ревизия.

Высота дымовых труб согласно нормативам

Правильное размещение дымохода на крыше вне зоны ветрового подпора на правильной высоте относительно конька крыши гарантирует вам хорошую тягу и бесперебойную работу агрегата.

Нормы размещения дымохода по высоте:

1. Дымоход должен располагаться выше конька кровли не меньше, чем на 50 см при условии, что сам дымоотвод находится от конька на расстоянии полутора метров.
2. Если труба от конька крыши удалена на расстояние от полутора до з м, то верх трубы должен быть вровень с коньком крыши или выше.
3. Над плоской крышей дымоотвод должен возвышаться не менее чем на 1 м.
4. Потребуется дополнительное укрепление газоотвода, если он выше кровли более чем на 1,8 м.

Совет. Идеальная форма газоотвода для отопительного газового котла – овал. В трубах квадратного сечения угарные газы создают в углах конструкции газохода завихрения, так как газы стремятся вверх по спирали, что ведёт к ухудшению тяги.

Монтаж дымохода по правилам

Исходя из того, где будет расположен газовый котёл относительно дома, монтаж дымохода выполняют двумя способами:

Внутри помещения. Монтировать такую систему довольно хлопотно, к тому же необходимо строго соблюдать требования пожарной безопасности, потому что у такого дымохода повышен риск воспламенения или пропускания угарного газа внутрь помещения. Если отапливаются все помещения, через которые проходят трубы дымохода, то утеплитель потребуется только трубе, расположенной на крыше. Учтите, что такой дымоход сложен в ремонте.

Если вы решили самостоятельно смонтировать дымоход для отопительного газового котла, то сначала нужно нанести метки для сверления отверстий под трубугазоотвода в перекрытии и кровле. Затем ещё раз всё перепроверьте, как говорится: «семь раз отмерь, один – отрежь». Вырезаем проём. Теперь, собственно собираем дымоход:

• соединяем патрубок отопительного котла с переходным адаптером;
• теперь нужно соединить тройник и ревизию. После этого прикрепляется лист стали и закрепляется основной держатель;
• наращиваем газоотводную трубу снизу вверх, если требуется, то применяем колени;
• специальный патрубок применяется в месте, где дымоход пересекает перекрытие дома;
• далее нужно на дымоотвод накинуть лист оцинковки с проделанным в нём отверстием, которое больше диаметра дымохода, и закрепить этот лист сверху и снизу перекрытия;
• все места, где стыкуются конструкции газоотвода, необходимо дополнительно усилить хомутами;
• на самый верх дымохода надеваем наконечник – он защитит дымоход от непогоды.

Снаружи. Из-за однотипности составляющих элементов дымохода он легко монтируется, соответственно легко ремонтируется. Такому дымоотводу требуется теплоизоляция по всей длине. Если вы монтируете дымоход на внешнейстороне дома, то порядок действий такой:

• размечаем места для бурения проёмов и перепроверяем. Затем в пробуренный проём продеваем проходную деталь системы, один конец которой герметично соединяем с патрубком котла. Участок, который проникает через стену теплоизолируем;
• крепим ревизию и тройник, затем подсоединяем заглушку;
• монтируем элементы газохода снизу вверх. Не забываем крепить держателями к поверхности дома;
• все места соединений усиливаем хомутами;
• теперь нужно прикрепить теплоизоляцию по всей длине дымохода, этого не нужно делать, если вы использовали трубу – сэндвич.

Устанавливая дымопровод, помните:

• все элементы конструкции обязательно должны быть собраны правильно, зазоры недопустимы, а также недопустим прогиб элементов;
• в местах, где дымоход пересекает конструкцию дома, необходимо установить проходные элементы;
• котёл с дымоходом соединяют, нанося на стыки термостойкий герметик.

Совет. Теплоизоляцию дымохода выполняют минеральной ватой, которую сверху обматывают фольгой или листом оцинкованной стали. Но есть в продаже уже готовые изделия из минеральных материалов, вам нужно только измерить диаметр и протяжённость трубы.

Газовые котлы без традиционных дымоходов

Газовые отопительные котлы без традиционных дымоотводов – это решение для квартир. Это агрегаты с закрытой камерой сгорания, в них встроена специальная система для удаления угарного газа. Этим котлам не нужен дымоотвод с естественной тягой, ведь специальная турбина в принудительном режиме удаляет отработанные газы из топки. Система газоотвода для таких газовых котлов может использоваться из поливинилхлорида с любым количеством поворотов, да и вертикаль соблюдать не обязательно. Устроен такой дымоход по коаксиальному типу, выводится наружу через отверстие в стене квартиры, эстетически привлекателен.

Выбирая дымоотвод для газового отопительного котла, ориентируйтесь на параметры вашего устройства и требования, которые предъявляются к устройству дымоходов. Это станет гарантией вашей безопасности, а также бесперебойной работы вашего газового оборудования.

Какой дымоход выбрать для газового котла: видео

Дымоход для газового котла: фото

Как бороться с конденсатом в дымоходе печи?

Так или иначе, со временем из трубы дымохода начинает просачиваться конденсат, который губительно воздействует на всю конструкцию в целом. В народе на такое явление говорят #171;печь плачет#187;.

Избежать разрушительного воздействия можно, если еще на стадии строительства дома позаботиться об обустройстве качественного конденсатосборника для дымохода.

При отсутствии же подобного устройства и скоплении конденсата нужно принимать меры по его устранению, но сначала нужно выяснить, что представляет собой конденсат и как он устроен?

Описание

Конденсатом принято считать смолянистую жидкость, со временем оседающую на стенках внутри трубы в результате постоянного воздействия на нее паров холодного воздуха.

Изначальная температура дымовых газов, проходящих по каналу, постепенно начинает идти на спад. При охлаждении начинают выделяться водяные пары, которым после превращения в жидкость ничего не остается, как осесть на стенках. Происходит смешивание продуктов горения с данной жидкостью, образуется кислота, которая может быть любой и зависит от вида сжигаемого топлива: азотной, серной, соляной.

Практически во всех современных газовых установках температура на выходе газа достаточно низкая, что приводит к охлаждению стенок. И чем ниже опускаются газы, тем ниже их температура. Уже при температуре газов в 45–60 градусов начинает оседать конденсат в дымоходе печи, а именно на его стенках. Если еще внутри стальной трубы с гладкими стенками жидкость не задержится, а быстро стечет вниз, то при шероховатой кирпичной поверхности внутри трубы, например, жидкость просто въедается в стенки, со временем приводя к разрушению дымохода.

Почему он образуется?

Итак, необходимо выяснить, почему плачет печь? Образование конденсата в дымоходе печи происходит по некоторым причинам, а именно:

• загрузка в печную конструкциювлажного топлива . Стоит заметить, что абсолютно сухим топливо не бывает, да и в котлах длительного горения предусмотрено увлажнение дров перед загрузкой. Даже в природном газе содержатся водяные пары. В результате сгорания газа образуется углекислота, но и водяные пары никуда не исчезают. Независимо от конструкции дымохода и используемого топлива ясно, что без конденсата на стенках просто не обойтись;
• уровень температуры газов и внутри труб . При спаде ниже 100 градусов пары будут образовываться за счет воздуха в дымоходном канале, также выхлопных газов и низкой температуры, которые не смогут разогреть трубу до оптимальной температуры;
• недостаточность тяги внутри трубы по причине медленного передвижения газов по воздуховоду, пары превратятся в воду. Хорошая тяга и высокая скорость передвижения паров просто не оставят шансов на сгущение, оседание в трубе и трансформирование в жидкость, пары будут вылетать из трубы;
• большая разница между температурами в трубе и в атмосфере . Если на улице холодно, то на стенках разгоряченной трубы будет оседать конденсат на поверхности дымохода снаружи. С каждым сезонным похолоданием можно ожидать обострения ситуации в связи с большим скоплением конденсата.

Как избавиться от конденсата?

Теперь давайте разберемся, как устранить конденсат в дымоходе печи своими руками? Факторы свидетельствуют о том, что избавиться от конденсата просто невозможно. Однако можно принять меры по снижению его концентрации, усилению сопротивляемости трубы по отношению к активности конденсата. Понизить концентрацию можно несколькими способами:

• путем использования достаточно сухого топлива, то есть заранее подсушенного угля, паллетов, дров, солярки. Но метод не эффективен при наличии газовых котлов. Пары – это часть выхлопа и топливо, поэтому без конденсата просто не обойтись;
• утепление дымоотвода, благодаря чему точка росы будет сдвинута вглубь трубы, при этом контакты между воздуховодом и холодными парами из внешней среды прекратятся, разогретая труба не будет успевать остывать;
• периодическая чистка канала, в результате чего газовый дым начнет перемещаться свободно. Также при очищенном канале тяга будет лучше;
• установка дефлектора на торец трубы: данная насадка усилит тягу в воздуховоде, защитит торец от влаги и попадания внутрь трубы осадков извне;
• установка конденсатоотводчика на месте скопления конденсата: при соединении с продуктами горения пары сгустятся и превратятся в жидкость.

Читайте также:  Как сделать скорпиона из бумаги

К сожалению, устранить проблему полностью вышеперечисленными методами невозможно, но, если снизить концентрацию активных веществ, то срок эксплуатации дымохода можно значительно увеличить.

Профилактические меры

Защита дымохода – важная составляющая ухода за печкой в целом. Чтобы внутренняя часть дымохода противостояла агрессивным воздействиям окружающей среды, нужно проделать следующие этапы работ:

1. вмонтировать внутрь воздуховода вставку из стойкого нержавеющего материала либо высоколегированной стали. Материалы устойчивы к агрессивным внешним средам
2. установить сборник конденсата в виде стального стакана на пересечении двух каналов: вертикального и горизонтального, расположив при этом немного ниже узла сопряжения.

Заключение

Итог очевиден, избавить полностью конструкцию от конденсата нельзя, но уберечь канал от разрушающего воздействия природы все-же можно. Конденсат будет стекать в стакан, тем самым опорожнять трубу по мере необходимости. Данная методика при борьбе с такой угрозой для дымохода способна устранить последствия, однако остановить сам процесс образования химических веществ не представляется возможным. Разумеется, изначальная сборка дымохода по конденсату, как источнику угрозы целостности канала, позволяет добиться существенно лучших результатов: ведь вставка-гильза снижает тягу, заузив сечение воздуховода. Но, монтировать устойчивую к кислотам гильзу в сборник конденсата гораздо дешевле, чем демонтировать старый канал или, тем более, строить новый дымоход.

Не допускайте просачивания конденсата из дымохода или примите меры для снижения его накопления в трубах, печная конструкция прослужит дольше, а тяга всегда будет оставаться сильной и устойчивой.

Конденсат в печном дымоходе.

Причины возникновения конденсата в печном дымоходе.

Считается, что для нормальной работы кирпичной печи у дыма на выходе из печи в дымоход должна быть температура не менее 250 градусов Цельсия.

При такой температуре дымовых газов на входе в дымоход, на верхнем срезе трубы будет температура около 105 градусов Цельсия. (при грамотно спроектированном дымоходе)

Такой температурный режим позволяет избежать конденсирования дымохода.

Рассмотрим примеры возникновения конденсата в дымоходе.

1. Режим тления.

Именно так хочется прокричать когда видишь когда люди подключают металлические печи с режимом тления к кирпичным трубам.

Все доводы обычно не могут пересилить вопрос цены.

Пользователь купив в магазине недорогую и вполне симпатичную печь типа #171;Буржуйка#187;, подключает её на кирпичную трубу оставшуюся после разборки плохо работавшей старой кирпичной печи.

В итоге такая конструкция конденсирует и воняет на весь дом.

Причина возникновения конденсата, в данном случае, режим тления.

Подробнее о режиме тления читай здесь.

Финалом, чаще всего, становится разрушение дымохода.

2. Низкая температура газов на выходе из печи в дымоход.

Неграмотный печник сделал слишком много каналов или колпаков в кирпичной печи.

Итог: Проходя через множество каналов дымовые газы слишком охлаждаются, а так же существенно уменьшается скорость их потока.

Выпадающий в дымоходе конденсат разрушает кирпич.

Однажды обратились ко мне дачники с просьбой переложить трубу.

Хозяйка дома уверяла, что кирпич в дымоходе разваливается из за того что печник кирпич замачивал.

Я пытался объяснять:

• Про конденсат.
• Про то что для её печи 7 каналов слишком много.
• Про скорость потока, температуру газов.

В итоге: её муж сказал что я говорю фигню. Печь хорошая, очень тёплая. А чёрная вода вытекающая из задвижки это от дождя.

Историю той печки далее не знаю, т.к. разговаривать более было не о чем.

Эта печь конденсировала из за асбестоцементной трубы над ней.

3. Слишком большое сечение дымохода.

К счастью, на новые печи, всё реже устанавливают асбестоцементные трубы.

Сечение асбестоцементных труб обычно гораздо больше чем необходимое сечение для дымохода тех печей к которым они подключаются.

Большое сечение дымохода неизбежно приводит к конденсату.

Самой асбестоцементной трубе до конденсата как до лампочки, но конденсат будет по ней стекать в печь.

Часто, на старых печах, конденсат начинает даже вытекать из прочистных дверок печки и просачиваться сквозь швы.

4. Плохое качество дров может так же привести к конденсату в дымоходе.

Подробнее о качестве дров читай здесь.

Способы борьбы с конденсатом в дымоходе.

1. Топить только качественным, сухим топливом.
2. Увеличить температуру в топке. (увеличить количество и качество сжигаемого за один раз топлива)
3. Уменьшить сечение дымохода. (заузить сечение дымохода на его вершине)
4. Уменьшить длину пути дымовых газов от топки к дымоходу. (частично переделав каналы в печи)
5. Увеличить количество подаваемого для горения воздуха. (приоткрыть шире поддувальную дверцу)

Читайте также:  Клей для плитки крепс усиленный технические характеристики

Чаще всего исправив сечение дымохода и улучшив качество топлива удаётся избавиться от конденсата в печи и дымоходе.

Дымоходы

Требования к дымоходам:

— Внутренняя поверхность каналов дымохода должна быть гладкой.

— Поперечное сечение каналов должно быть достаточно большим, чтобы газы беспрепятственно уходили в дымовую трубу. Обычно размеры канала кратны размерам кирпича — 1/2 х 1/2 или 1 х 1/2 кирпича.

— Большее количество тепла дымовые газы должны отдавать нижней части печи.

Для того, чтобы отходящие газы эффективно нагревали печь, дым в печи опускают по каналу вниз, создавая сопротивление тяге и увеличивая отдачу тепла стенкам печи или, наоборот, пускают по нескольким параллельным каналам. Для каждой печи предусмотрена своя система дымоходов и зависит от назначения и размеров самой печи и отапливаемого помещения.

На практике применяют как бесканальные, так и канальные системы дымоходов (дымооборотов), которые подразделяются на одно- и многооборотные.

Системы дымооборотов печей: а — многооборотная с вертикальными каналами; б — многооборотная с горизонтальными каналами; в — однооборотная с вертикальными каналами; г — однооборотная многоканальная; д — бесканальная.

Однооборотная система состоит из одного подъемного канала и одного (или нескольких, соединенных параллельно) опускных. Преимущество параллельного варианта — низкое сопротивление движению дымовых газов и более равномерный прогрев массива печи. К недостатку однооборотной системы можно отнести то, что верхняя часть печи прогревается значительно больше, чем нижняя. В малых печах этот недостаток в какой-то мере ком-пенсируется достаточно сильным прогревом стенок топливника. В больших же печах приходится прогревать низ печи, пропуская наиболее горячие газы по каналам, расположенным в нижней части печи, что обеспечивает наиболее благоприятный режим прогрева помещения.

Многооборотная система дымоходов включает в себя несколько последовательных вертикальных или горизонтальных каналов. Один из недостатков такой системы состоит в том, что. двигаясь от топливника к дымовой трубе, газы совершают много поворотов и поэтому испытывают значительное сопротивление своему движению. Другой недостаток многооборотных систем — резко неодинаковый прогрев печи на участках, первого и последнего канала, а это может привести к растрескиванию кладки. Поэтому применять многооборотную систему обычно не рекомендуется. При выборе системы каналов надо также учесть, что вертикальная система дымооборотов обеспечивает большую теплоотдачу дымовых газов, а горизонтальная — более надежную тягу, что немаловажно, скажем, при недостаточно высокой трубе.

Из соображений противопожарной безопасности верхняя поверхность перекрытия печи должна располагаться от потолка (обычно делаемого из сгораемых материалов) на расстоянии 35—45 см.

Часть дымовой трубы, находящаяся между корпусом печи и разделкой у потолочного перекрытия, называется шейкой, ее минимальная высота — три ряда кирпича плашмя.

В шейке печи размещаются задвижки или дымовая вьюшка, с помощью которых перекрывают дымоходы печи после окончания топки. Установка этих приборов ниже уровня перекрытия печи ведет к большой потере теплоты.

Дымовая труба служит для отвода дымовых газов из печи и для создания тяги. Если первая из указанных функций трубы не требует пояснений, то о тяге следует рассказать поподробнее.

Тяга — разряжение в участке канала (в нашем случае — трубе), под действием которого создается поток газа. При естественной тяге, а именно такая тяга создается в печной трубе, движущая сила возникает из-за разности плотностей газов различной температуры. Таким образом, в основном сила тяги зависит от температуры отходящих газов и от высоты трубы. Увеличивать температуру газов экономически невыгодно, поэтому, чтобы улучшить тягу, следует увеличить высоту трубы. Опыт показывает, что расстояние между колосниковой решеткой печи я оголовком трубы должно быть не меньше 5—6 м.

Читайте также:  Картошка в лаваше рецепт с фото

На тягу печи влияет также сопротивление стенок дымового канала движению газов, уменьшить которое можно: сокращением числа дымооборотов печи, увеличением площади сечения дымооборотов и дымохода (напомним, что минимальное сечение — 1/2 X 1/2 кирпича), созданием более гладкой поверхности у внутренних стенок дымооборотов и дымохода.

И, наконец, тяга резко снижается, если в кладке печи или дымохода имеются даже небольшие щели (как показывает практика, причина неудовлетворительной тяги чаще заключается в дефектах дымовой трубы, но не топки).

Дымовые трубы бывают трех видов: насадные, опирающиеся на массив печи; коренные, имеющие отдельный фундамент; стенные, встроенные в капитальные стены дома.

Как правило, отопительные, да и другие печи, устраиваемые в сельском доме, оборудуются насадной трубой, которая включает в себя уже упомянутую шейку, разделку у потолка, или распушку (рис. 3), стояк в чердачном помещении, разделку у крыши (выдру), оголовок.

Думаете о создании дымохода в доме? Прежде чем приступить к делу, давайте разберемся, как грамотно его спроектировать и смонтировать.

Все о дымоходах

Общие требования к дымоходам

Каминные вставки можно подключать к существующему дымоходу, но в этом случае выбор мощности топки диктуется площадью сечения дымового канала. Общие требования к дымоходам содержатся в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Этот нормативный документ разрешает применять дымоходы из двустенных стальных труб с тепловой изоляцией из негорючего материала (при температуре отводимых газов не выше 500 °C) и устанавливать на дымовых трубах зонты, дефлекторы и другие насадки, если данные устройства не препятствуют свободному выходу дыма (в этом его отличие от СНиП 2.04.05-91).

Высота дымоходов от устья до колосниковой решетки должна составлять не менее 5 м. Высота частей труб, возвышающихся над кровлей, — не менее 0,5 м над плоской крышей, а также над коньком или парапетом при расстоянии до них не более 1,5 м; не ниже конька или парапета при расстоянии до них 1,5-3 м; не ниже линии, проведенной от конька вниз под углом 10 к горизонту, при дистанции более 3 м между трубой и коньком.

Допускаются отводы труб под углом до 30 к вертикали на расстояние не более 1 м. Трубы на зданиях с кровлями из горючих материалов следует оборудовать искроуловителями из металлической сетки с отверстиями размером не более 5 г 5 мм. Расстояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток и других деталей крыши, выполненных из горючих материалов, должно быть не менее 130 мм; от керамических труб без изоляции — 250 мм, с изоляцией — 130 мм. Что касается стен и элементов перекрытий из горючих материалов, то здесь нормируется расстояние от внутренней стенки дымового канала: 500 мм до незащищенных конструкций и 380 мм — до защищенных.

Однако приложение к СНиП оперирует термином «разделка», то есть речь идет о кирпичной трубе. Для современных модульных систем четких норм не существует, и застройщики обычно следуют инструкциям производителей.

Виды дымоходов

Дымоход из кирпича

Кирпичные дымоходы до недавнего времени как в городском, так и в сельском строительстве были практически безальтернативными. Будучи универсальным конструкционным материалом, кирпич позволяет варьировать количество каналов дымоходов и толщину стенок (можно делать необходимые утолщения в местах прохождения перекрытий, кровли, а также при сооружении уличной части дымохода).

Мне в руки попался пирометр. Грех было не воспользоваться случаем и не показать вам как меняется температура поверхности дымохода по мере отдаленности от источника огня. Также на примере данного дымохода можна увидеть некоторую закономерность изменения температуры поверхности дымохода. К сожалению мы не смогли измерять температуру поверхности дымохода на улице. так как дымоход утеплен и наружный кожух зеркальная нержавейка. А для измерения температуры нам нужна поглощающая луч поверхность. А зеркало отражает луч сгенерированный пирометром.

Вобщем, что тут говорить смотрите дальше сами.

Используемые источники:

• https://termoportal.ru/threads/temperatura-v-dymoxode.752/
• https://kak-sdelano.ru/otoplenie/dyimoxod-dlya-gazovogo-kotla
• https://kamin-expert.ru/dyimohod/trebovaniya-k-dyimohodam-gazovyih-kotlov.html
• https://sad24.ru/dom/otoplenie/ustrojstva-dymoxoda-dlya-gazovogo-kotla.html
• https://moreremonta.info/strojka/kakaja-temperatura-dymohoda-pechi/
