Установка вентилятора в ванной комнате своими руками

Главное хорошо подготовится и просмотреть как делается установка вентилятора в ванной своими руками, потому что тут есть ряд особенностей без которых нельзя обойтись. Важно понимать что все зависит от типа устройства.

Виды вентиляторов

В туалете и ванной комнате находятся стеновые каналы-воздуховоды. Они осуществляют приточно-вытяжную вентиляцию естественным (пассивным) способом. Она является недостаточной для быстрого вентилирования этих комнат. Эффективность вентиляции увеличивается с помощью правильно установленного вытяжного вентилятора. Существует два вида таких приборов: осевые и канальные. Установка первых осуществляется на отверстие вытяжки, монтаж вторых производится внутри воздуховода.

Перед тем как установить прибор своими руками, необходимо убедиться, что в канале есть движение воздуха: поднести к его отверстию спичку или лист бумаги.

Виды вентиляторов для ванны

Схемы подключения

Существует четыре схемы подключения вытяжного устройства в ванной комнате или туалете. Перед тем как установить его своими руками, необходимо соблюсти несколько мер безопасности. Нужно отключить соответствующий рубильник электрощита: напряжение в проводке, с которой будут работать, должно отсутствовать. Все схемы подходят для трех или двухпроводной проводки. В последнем случае со схемы убирают проводок заземления, монтаж делается без него.

Первый тип подсоединения вытяжки в ванной комнате и туалете, когда одновременно включается осветительный прибор. Напрямую подключается «ноль» с «землей», а фазу из той же скрутки подсоединяют после выключателя. С нее же идет проводок на осветительный прибор. Есть один недостаток: после выключения освещения вентилятор тоже выключается.

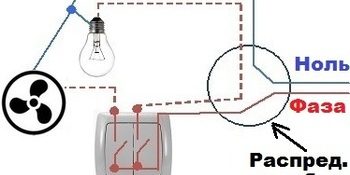

Схема с двухклавишным выключателем

Следующая схема использует двухклавишный выключатель: один рубильник для вентилятора, другой, для освещения. Фаза с распределительного ящика отходит к выключателю. Затем она коммутируется с двумя контактами, которые отходят к освещению и вытяжке. «Ноль» и заземление с распаянного короба выключателя тоже идут непосредственно на светильник и вентилятор. Для такого соединения необходимо протянуть еще один провод от выключателя к вытяжке. Но лучше взять сразу трехжильный провод проложить его от выключателя к коробу для распределения, а от него уже отдельным проводом подсоединять приборы.

Подключение устройства с отсчетом времени

Автоматизированные вытяжки, оснащенные таймерами, и стоят дороже, но ими удобно пользоваться. В ванной комнате это идеальный вариант. Такие устройства работают следующим образом. Они задействуются одновременно с освещением, а отключаются отдельно по истечении заданного временного промежутка. Прибор будет активно удалять запахи и влагу после ухода из ванной, и выключится точно через выставленный временной промежуток автономно.

Чтобы правильно установить устройство своими руками с таймером потребуется четыре провода. Такой вентилятор имеет четыре контакта. Монтаж делается по следующей схеме подключения проводов: L – кабель с распаянной коробки, Lt – провод через выключатель освещения, N — «ноль» и четвертый – заземление в соответствующее гнездо на приборе.

Устройство с датчиками

Установка прибора с определителем влажности и движения наиболее простая. Такие устройства функционируют автономно в отсутствие какого-либо участия обитателя квартиры. Для ванной комнаты рекомендуют поставить прибор, реагирующий на влагу, а для туалета — реагирующий на движение. Первый будет автоматически активироваться и функционировать до того момента, пока показатель влаги не достигнет заданной отметки.

Попутно с влажностью прибор будет вытягивать запахи. Механизм, реагирующий на движения, автоматически задействуется, работая в своей зоне досягаемости. При входе человека в зону действия он включается, а потом выключается с определенной установленной временной задержкой. Установить такой прибор в комнате не составит труда: фаза, «ноль» и заземляющий провод, а если его нет, то только двое первых, подключаются напрямую от распаянного короба к вытяжке.

Подготовительные действия

Установка вытяжного вентилятора довольно простая работа, ее легко правильно сделать своими руками. Монтаж его будет правильным, если соблюсти следующие правила:

вентилирование помещения будет эффективно, если между порогом и дверью есть небольшой зазор, или двери имеют прорези;
шахта для воздуха не должна быть забита, необходимо проверить есть ли движение воздуха по ней;
установка осуществляют только после подключения механизма к электросети;
иногда потребуется расширить отверстие для прибора, а если оно больше — туда вставляют в роли уплотнителя трубу из пластика или подобную прокладку. После этого заполняют пустоты пеной для монтажа;
нужно проверить закрывает ли пластиковая решетка область без отделки, если нет – нужно зашпаклевать и подкрасить эти участки стены;

Рассчитывая диаметр вентилятора, учитывают, что надо оставить 5–10 мм по его окружности для надежной фиксации уплотнителем, герметиком, монтажной пеной. К прибору заранее подводится питание, подойдут любые от освещения, выключателя. Удобнее всего если кабели питания размещены предварительно в вентиляционном воздуховоде при укладке плитки. Используют также наружную проводку.

Шахта для воздуха не должна быть забитойМожет понадобится прокладкаЕсли вентилятор задел отделку нужно реставрировать место

Подключение проводов

Следующий этап – подсоединение питающих проводков. Это нужно сделать перед окончательной фиксацией, чтобы проверить функциональность вытяжки и схемы подключения. Перед установкой выключают рубильники на щитке, обесточивая проводку. Далее, снимают фронтальную панель вентилятора. Внутрь него пропихиваются питающие провода, для этого там есть отверстия и каналы.

Подключение проводов к вентилятору в ванной

Провода подсоединяются к клеммам прибора, которые скрытые защитной крышкой. Питающие провода подгоняются по размеру, с них снимается защитная оболочка. Если нет заземления, достаточно двух проводов: фазы и нуля. У вентиляторов без заземления две клеммы: L – фазный провод и N — нулевой. Провода подсоединяются к клеммам, болты затягиваются. Затем защитная крышка устанавливается на место и проверяется работоспособность механизма. После проверки питание выключают и приступают к фиксации.

Расположение вентиляционных каналов

Как правило, монтаж вентилятора не требует дополнительной системы из воздуховодов. С вентилированием справится осевой радиальный вентилятор, устанавливаемый на нише вытяжного воздуховода. Этот способ его расположения и монтажа имеет смысл, если шахта находится непосредственно за стеной ванной комнаты, которая также может быть совмещенной с туалетом. Многие дома оснащены пассивной вентиляцией, дырой в стене ванной, ведущую в туалет. Из него воздуховод идет к магистральному вентиляционному каналу. В таком случае часто в туалете делают активную вентиляцию (вентилятор подключается к электросети), а в ванной комнате, пассивную.

Если ванная и туалет разделены, но имеют свои отдельные отверстия, выходящие в общую шахту, то тогда оптимальным вариантом будет установка канального вентилятора. Его нужно установить на сегменте шахты, где соединяются воздуховоды из двух комнат.

Когда вентиляционный канал находится через одно или больше помещений, потребуется подвести его непосредственно в комнату с помощью пластиковых или гофрированных алюминиевых вентиляционных коробов. Монтаж вентилятора во всех случаях осуществляется, как описано ниже.

Схема вентиляции в квартире

Установка

На корпусе вентилятора размещены отверстия на каждом углу для крепления дюбелями. Но у этого метода фиксации есть минусы: просверлить дырки в плитке или стене непросто, необходимо специальное оборудование (сверла, дрель). Такое крепление негерметичное, остаются щели, возможно возникновение вибрации и дребезжания корпуса, поэтому лучше посадить прибор на герметик. Силиконовый клей, жидкие гвозди наносятся пистолетом или вручную по периметру вентиляционной шахты. Поверхность перед этим должна быть тщательно очищена. Вентилятор вставляется, прижимается, его положение проверяется уровнем. На два/три часа его фиксируют скотчем, после окончательного застывания герметика его снимают.

Фиксация на дюбели более надежная, но она имеет вышеперечисленные недостатки. Работа осуществляется следующим образом. Снимается крышка вентилятора, он прикладывается к отверстию на стене, карандашом отмечаются места под сверления дырок под дюбели. По ним сверлятся отверстия, туда вставляются распорные дюбели. Прибор подключается к сети и проверяется его работоспособность. Затем он вставляется, прикручивается саморезами и закрывается крышкой.

Делаем отверстиеСоздаем разметкуСоздаем отверстия для дюбелейКрепим вентилятор к стене шурупами с пластиковыми дюбелямиАккуратно укладываем кабель в паз

Вентиляционное отверстие внутри подвесного потолка

Внутри подвесных реечных и натяжных конструкций не должна задерживаться влага, поэтому система вентиляции там обязательна.

Натяжной и реечный потолок в некоторых домах монтируется по нижнему краю потолочных балок находящихся на высоте 19–21 см от перекрытия. Вентиляционное отверстие оказывается внутри навесной конструкции.

В этом случае натяжной или реечный потолок достаточно оборудовать пассивной вентиляцией: прорезать отверстие в потолке, оформить его декоративной решеткой или специальным плафоном. Таких отверстий можно сделать несколько. Вытяжной, вентилятор, установленный в стенном отверстии, будет вытягивать воздух через вентиляционные решетки потолка. Это позволит подобрать прибор большей мощности и, соответственно, шумности: конструкция потолка будет глушить звуки, а поток воздуха будет сильнее, что компенсирует небольшой размер вентиляционной решетки в нем.

Вентиляционное отверстие снаружи подвесного потолка

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции – 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на 80 или 82 мм.

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Подобным образом своими руками делается вентиляция в натяжных полотнах, только тут отверстие аккуратно вырезается, а не сверлится. Решетка крепится на потолок специальными зажимами или силиконовым клеем.

Установка вентилятора в ванной необходима, если естественная система вентиляции не справляется со своей задачей. Признаком нерабочей вентиляции является постоянная сырость, конденсат и запотевшие зеркала в ванной. Если ванная совмещена с санузлом, то возможно появление неприятного запаха и различных микробов в виде грибка и плесени, которые оказывают отрицательное действие на здоровье и жизнь человека. Плесень и грибок снижают срок службы стиральных машин, душевых кабин, разрушают межплиточные швы на стенах.

Проверка вентиляционных каналов

Если в вашей ванной имеются такие проблемы, то необходимо проверить работоспособность вентиляционных каналов. Это делается довольно просто: к решетке вытяжки нужно поднести горящую спичку. Если огонь будет тянуться по направлению к решетке или затухнет, то каналы вентиляции вполне работоспособны и нормально справляются с вентиляцией помещения ванной комнаты. При этом нет смысла устанавливать и подключать дополнительную вентиляцию.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Сегодня на рынке электротехнических устройств представлено много разных видов вентиляторов, имеющих отличия по принципу работы, устройству и функциональности. Для бытовых условий в ванной комнате обычно устанавливают осевой вентилятор.

Выбрав подходящий вентилятор, можно приступать к его установке. Все рекомендации и советы по установке подойдут для ванной, туалета, а также для кухни.

Требования к монтажу

Установка вентилятора в ванной должна выполняться с соблюдением некоторых условий, чтобы вентилятор качественно выполнял свои задачи:

Необходимо наличие нормально действующего канала вентиляции. При засоренном канале, вытяжка не даст необходимого эффекта, поэтому в данном случае без чистки канала не обойтись.
При вытягивании влажного воздуха из ванной, он должен замещаться новой порцией. Поэтому, необходимо наличие под входной дверью в ванную комнату небольшой щели, для обеспечения нормальной вентиляции воздуха.
Вентиляция ванной будет работать качественно, если сделан правильный выбор вентилятора с учетом качества, функциональности, шумовых параметров и производительности.

Подготовка к монтажу

Установка вентилятора в помещении ванной комнаты не вызывает больших трудностей. Лучше выбрать влагозащищенное исполнение вентилятора, со встроенным датчиком влажности, который будет контролировать параметр влажности воздуха. Такая вытяжка автоматически запустится, когда влажность превысит установленную границу.

При самостоятельном монтаже вентилятора потребуется выполнение следующих работ:

Проложить кабель.
Подготовить место для монтажа, расширить канал вентиляции, если его размеры не соответствуют приобретенному оборудованию.
Подключить вентилятор к электрической сети.
Установить вентилятор в сборе в канал вентиляции.
Заделка монтажной пеной пустот.
Шпаклевка.

С этой работой можно справиться собственными силами.

Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Если расстояние между входом и выходом воздуха будет слишком мало, то эффективность вентиляции значительно снижается. Лучше, если в нижней части двери ванной будет установлена решетка.

Подготовка места для монтажа

Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту. Такие отверстия существуют практически во всех квартирах для функционирования естественной вентиляции. Канал вентиляции стандартного типа может обеспечить прохождение воздуха, нагнетаемого вентилятором, имеющего мощность не более 100 кубометров в час.

Установка вентилятора выполняется в отверстие канала вентиляции. Поэтому вытяжку необходимо выбирать с учетом размера канала для нормальной установки оборудования. Диаметр этого отверстия выполняется стандартной величины: от 100 до 150 мм.

Если вы неправильно выбрали диаметр вентилятора, а возможности обменять его на другой уже нет, то это можно исправить, увеличив отверстие перфоратором. В обратном случае, если отверстие слишком большое для данного размера вентилятора, то можно выбрать вставку из пластиковой трубы и вставить ее в вентиляционное отверстие. Вокруг вставленной трубы необходимо заделать пустоты монтажной пеной, дождаться ее засыхания, срезать лишнюю пену ножом, и зашпаклевать оставшиеся неровности.

Если объем помещения ванной комнаты большой, что часто бывает в просторных квартирах, то целесообразно приобрести более мощный вентилятор. В таком случае для монтажа такого устройства наверняка придется пользоваться перфоратором и пробивать в стене еще один канал вентиляции. Такую работу лучше доверить профессиональным работникам.

Варианты схем подключения

Прежде всего, кабель питания должен быть подведен к месту где подразумевается установка вентилятора. Это выполняется обычно во время ремонтных работ, кабель прокладывается в стену. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Затем кабель подключают к розетке, а в розетку вставляют вилку питания вентилятора.

Удобство вентилятора в применении зависит от его функциональных и технических возможностей, и от способа его включения. Подбирая схему подключения, необходимо тщательно продумать, как будет работать вся система. Переделка неправильно выбранной схемы доставит немало хлопот и неприятностей.

Включение вентиляции с помощью шнура

Существует много способов подключения вентиляторов к питанию. Некоторые исполнения снабжены выключателем, расположенным на корпусе. Обычно выключение и включение вентиляции выполняется шнуром, за который нужно дергать.

Такое управление не всегда доставляет удобство, так как вентиляторы могут находиться высоко под потолком или в труднодоступных местах над унитазом или ванной. Если ремонт помещения не завершен, то можно найти удобное место для расположения шнура, и проложить кабель в нужное место.

Включение вместе с лампочкой

Наиболее дешевая установка вентилятора является подключение его параллельно с лампой освещения. При этом вентилятор будет работать одновременно с лампой. При выключении света вентиляция будет отключаться.

Преимуществом такой схемы является низкая стоимость и простое подключение. К недостатку можно отнести работу вентилятора даже тогда, когда для этого нет надобности. И наоборот, недостаточное проветривание, когда в этом есть необходимость. Поэтому при такой схеме приходится включать свет в ванной, чтобы дополнительно проветрить ее. Такой порядок работы уменьшает срок службы электрического двигателя вентилятора, так как включение и выключение происходит гораздо чаще, что отрицательно влияет на механическую и электрическую часть мотора.

Работа от отдельного выключателя

Чтобы вытяжка работала только в необходимые моменты, существует схема подключения через отдельный выключатель, который располагают на вентиляционной решетке или на стене. Это более дорогостоящий вариант схемы, так как потребуется более длинный кабель, и некоторое усложнение схемы.

При этом подключение не будет совмещаться с освещением. Необходимо собрать схему, аналогичную схеме освещения, с тем отличием, что вместо лампы будет подключен вентилятор.

Вентилятор лучше подключать отдельным кабелем через двухклавишный выключатель. Двигатель вентилятора будет работать только при необходимости, независимо от работы освещения. Недостатком такой схемы является то, что можно забыть о включенной вытяжке, и она будет работать без необходимости, расходуя электроэнергию.

Автоматическая система

Современные устройства часто стали оснащаться датчиками влажности и таймерами. По сложности эта схема аналогична схеме работы с выключателем. Электродвигатель подключают с помощью трех проводов: два из них – это питание, а третий идет на сигнальную лампу. Работа заключается во включении вентилятора совместно с освещением, и выключении через определенное время после выключения освещения. Этого времени достаточно для нормальной вентиляции помещения.

В торговой сети также представлены вентиляторы с обратной работой. Электродвигатель не будет работать, пока включен свет, и запускается после отключения света на то время, которое настроено на таймере.

Порядок подключения и установка вентилятора:

Снять переднюю решетку. При этом станут доступны клеммы для подключения.
Подключить провода к вентилятору с помощью клеммной колодки. При этом необходимо соблюдать маркировку проводов по цвету. Синий провод – ноль, фаза обычно бывает красного, белого или черного цвета.
Вставить вентилятор в отверстие вентиляции.
Закрепить корпус вентилятора в вентиляционном отверстии в стене с помощью дюбелей, находящихся в комплекте, либо с помощью клея или строительного герметика.
Установить на вентилятор перед крышкой москитную сетку, чтобы насекомые не проникали в ванную.

Для чего нужна система вентиляции в ванной

Ванная комната больше других помещений подвержена естественной конденсации и практически всегда имеет высокий уровень влажности при отсутствии нормальной вентиляционной системы. В результате в этом помещении начинают появляться неприятные затхлые запахи и вода от конденсата на стенах, способствующего быстрому развитию грибков и плесени.

Правильная система вентиляции поможет сохранить кафель и другие облицовочные материалы, деревянную мебель, электроприборы, а также создать максимально комфортные условия для пребывания в ванной комнате людей.

В настоящее время существует два вида вентиляции: естественная (природная) и принудительная (искусственная). Если отсутствует возможность создать нормальную естественную вентиляцию (нет окон или они не открываются), тогда используется принудительная вентиляционная система, которая предусматривает установку определённых видов вентиляторов, предназначенных для данных бытовых помещений.

Принудительный вентилятор в ванной комнате

По своей конструкции вентиляция бывает:

Бесканальной. В этом случае вентиляция производится в ванной комнате через отверстия в стене общих вентканалов многоэтажных домов.
Канальной. Применяется для подвода системы вентиляции к местам, которые требуют наиболее интенсивной и частой очистки воздуха.

Также в некоторых случаях владельцы квартир и частных домов предпочитают устанавливать отключающуюся принудительную систему, даже если в ванной комнате присутствует естественный тип вентиляции. Таким образом, можно быть точно уверенным в том, что в этом помещении всегда будет царить нормальный микроклимат.

Связано это с тем, что во многих старых домах, которые были построены более 20 лет назад, общие вентиляционные системы уже не способны справляться с постоянно нарастающими нагрузками, поэтому приходится выбирать более современные методы борьбы с высокой влажностью.

Критерии выбора

Наиболее эффективный способ сделать правильную вентиляцию — это приобрести и установить электрический вентилятор принудительного типа. Обычно для таких целей приобретают настенные осевые вентиляторы различной мощности.

Настенный осевой вентилятор для принудительной подачи воздуха

Выбирая такое устройство необходимо обратить внимание на:

Систему безопасности. Вентилятор является бытовым электроприбором, а ванная комната — закрытым помещением с высокой степенью влажности, поэтому устройство должно иметь максимальную степень защиты корпуса от попадания воды и пара.
Шумоизоляцию. Уровень шума прибора должен быть минимальным, чтобы не раздражать людей, живущих в квартире. При необходимости можно установить специальный шумоглушитель и дополнить его шумоизоляционными материалами, которые укладываются внутрь вентилятора.
Мощность вентиляционного устройства должна соответствовать габаритам ванной комнаты и количеству жильцов. При недостаточной мощности смысл данной системы просто потеряется, так как она не сможет в полной мере выполнять свои функции.

Требования, которые предъявляются к принудительным вентиляторам

Уровень шума в небольшом помещении должен быть не более 35 – 40 дБ.
Система вентиляции должна создавать регулярную смену воздуха не менее 5–8 раз в один час и соответствовать нормативам СНиП.
Устройство вытяжки должно иметь обратный клапан, если вывод воздуха будет производиться только через один ветканал.
Корпус должен быть влагозащитным классом не меньше IP34.
Двигатель мощностью в 36 В позволит устройству работать достаточно бесшумно.

Классификация вытяжных систем

Вентиляторы по своим конструктивным особенностям могут быть:

Осевыми. Поток воздуха нагнетается лопастями вентилятора. Давление, которое он создаёт не более 50 Па. Обычно монтируется в бесканальной вентиляционной системе.
Осевой вентилятор для ванной комнаты
Диаметральный. Вентилятор с рабочим колесом простого барабанного типа и низким коэффициентом полезного действия.
Диаметральный вентилятор для ванной комнаты
Центробежный. Выпускается в спиральном корпусе, является одним из самых мощных по своей производительности, но и самым шумным.
Центробежный вентилятор для ванной комнаты
Центробежно-осевой. Этот вентилятор сочетает в себе все положительные характеристики двух вентиляторов: маленькие габариты, невысокий уровень шума и высокую степень производительности.

Многие современные вентиляторы оснащаются дополнительными функциями

Электрические вентиляторы со встроенным датчиком движения могут распознавать тело человека в радиусе своей «видимости» и включать двигатель. Такая система позволяет существенно экономить электричество.
Вентилятор с таймером способен распознавать движущегося человека и включать мотор для начала работы. Если движение прекращается в радиусе его действия, устройство отключается.
Вентилятор с контроллером температуры (влажности) в зависимости от своих конструктивных особенностей убирает горячий воздух из помещения ванной или наоборот, нагревает его. Для монтажа такого устройства предусмотрена специальная схема, позволяющая настраивать оптимальную температуру воздуха в помещении. В случае превышения установленной нормы мотор устройства начинает работать, создавая необходимый воздухообмен в ванной и предотвращая перегрев людей.
Устройство с обратным клапаном необходимо для недопущения обратного притока воздуха, а также посторонних запахов извне, когда оно не работает.
Вентилятор с жалюзи также предназначен для предотвращения притока воздуха с улицы в период отключения устройства. Только в этом случае жалюзи открывается и закрывается вручную.

Как правильно рассчитать мощность вытяжки для ванной комнаты

Прежде чем приобретать вентилятор следует рассчитать оптимальную степень мощности системы.

Для этого мы используем формулу 6V или 8V, где V — объем помещения, а цифры — это коэффициенты, которые показывают количество человек, пользующихся ванной. Если ней пользуется регулярно более 3 человек, то нам потребуется коэффициент 8.

Если вентилятор подключить к выключателю света, то работать он начнёт только тогда, когда человек будет заходить в ванную комнату. Таким образом, будет экономиться электроэнергия, а система выполнять свои функции, когда они действительно необходимы. Но не все люди хотят принимать ванную или душ под шум гудящего двигателя вентилятора. В этом случае можно сделать для него автономный выключатель, который будет работать, когда помещение будет пустым.

Производительность (мощность) вентилятора также можно вычислить по другой формуле:

Определяем площадь ванной.
Умножаем эту цифру на 5.
Прибавляем к результату ещё 20%.
Получается рекомендуемая мощность вентилятора.

Установка принудительной системы вентиляции

Для начала рассмотрим некоторые правила монтажа вентилятора.

Вентилятор монтируется как можно ближе к потолку и как можно дальше от открывающегося окна или двери, иначе будет осуществляться только частичная вентиляция, которая не способна затрагивать другие места ванной комнаты.
Должен находиться как можно дальше от любых источников воды во избежание короткого замыкания.
Провода, которые идут к вентилятору, необходимо утопить в штробах или скрыть под потолком (натяжным или навесным).
Если в ванной комнате отсутствует вентиляционная труба, то можно установить трубу ПВХ для канализации диаметром 10 см.

Поэтапная установка

Мы рассмотрим, как правильно подключается и монтируется вентилятор на примере устройства ERA 4S ET, которое оснащено защитной сеточкой от насекомых и электронным таймером. Эта модель имеет шарикоподшипниковый двигатель с максимальной защитой от перегрева.
Схема габаритов вентилятора
Так как по архитекторскому типовому проекту в стене ванной комнаты каждого многоэтажного дома предусмотрена вентиляционная отдушина, то делать её самостоятельно не придётся. Может быть, только увеличить в диаметре при необходимости. Нам понадобится отверстие диаметром 10 см.
Отверстие для установки вентилятора
Прокладываем кабель типа ВВГ 3х1,5 в специальной гофрированной трубе, который идёт от выключателя. Для этого надо было перед началом ремонта и укладки кафеля сделать штробу от выключателя к отверстию и проложить кабель ВВГ для будущего вентилятора. Концы заизолировать для дальнейшей работы с ним.
Отверстие с кабелем для подключения вентилятора
В это отверстие мы будем монтировать наш вентилятор.
Задняя часть вентилятора, которую мы будем вставлять в отверстие в стене
Крепить вентилятор к стене можно саморезами, которые приложены в комплектации устройства вместе с дюбелями.
Комплект для крепления вентилятора
Но лучше всего использовать силиконовый герметик типа «Гермент», если вы не хотите сверлить лишние отверстия в новом кафеле, так как он может сильно повредиться и тогда придётся менять плитку.
Герметик для крепления вентилятора к стене
Вначале мы откручиваем шуруп сбоку корпуса и отщёлкиваем лицевую часть устройства.
Откручиваем переднюю панель вентилятора
Лишнюю часть гофры мы срезаем, а провода подвигаем немного в сторону, чтобы он не мешал циркуляции воздуха.
Срезаем лишнюю гофру с провода
Мы прикладываем вентилятор к отдушине и заводим провод. Если специальное отверстие не подходит для провода, то можно высверлить его в самом корпусе вентилятора.
Проложенный по стене кабель для вентилятора
Наносим плотным слоем герметик по всему краю периметра отверстия для вентилятора, прижимаем и хорошо фиксируем его. Проверяем правильность расположения и оставляем застывать герметик примерно на 2–3 часа. Можно закрепить дополнительно малярным скотчем, а затем его снять.
Для подключения питания вентилятора мы заранее проложили провод с тремя жилами, который протянули от выключателя к месту установки. На вентилятор подаётся фаза с выключателя, зануление и земля.
Ниже представлена схема подключения устройства к двухклавишному выключателю для того, чтобы можно было одной клавишей включать свет, а второй — вентилятор.
Вариант второй схемы позволит вам подключить устройство к одноклавишному выключателю. Одновременное включение света и вентилятора.
Подключение вентилятора к электропроводам
Для того чтобы подсоединить к проводам электрику вентилятора «как положено» необходимо ввести кабель с 4 жилами (фазой, заземлением, нулём и управляемой фазой). Так как мы имеем пластиковый корпус устройства, то заземлять его не нужно. Поэтому третий провод мы используем для подсоединения системы управления таймером
Ниже представлена схема подключения устройства с таймером к двухкнопочному выключателю.
Схема подключения двухклавишного выкючателя
Для работы вентилятора нам необходимо иметь сеть в 220 В на клеммах L и N, а таймером будет управлять фаза, которая подаётся от выключателя на третью клемму «Т».
После того как мы подключили все провода необходимо защёлкнуть назад лицевую крышку и прикрутить шуруп.
При установке электропроводки мы будем использовать распределительные щитки в минимальном плане, а расключения делать просто в подрозетниках.
Подключение вентилятора с таймером
В результате у нас получается, что со щитка в подрозетник идёт провод ВВГ 3х1,5.
Белую жилу мы подключаем на общий вывод выключателя (схематично указано красного цвета). Синюю жилу соединяем с занулением в подрозетнике (для включения вентилятора и света), а жёлто-зелёную соединяем с защитным проводником света. Для удобного и прочного соединения всех жил провода мы использовали специальные клеммы.
Клеммы для подключения вентилятора
Подключаем отходящий кабель таким образом: белую жилу подводим к общему выводу выключателя; синюю — ноль мы соединяем с нулём провода; жёлто-зелёную — к одному из выходов выключателя
В результате мы одной клавишей сможем включать освещение, а второй управлять работой таймера.
В вентиляторе выведенный провод мы подключаем так: белую жилу к клемме «L»; синюю жилу к клемме «N» и жёлто-зелёную к клемме «Т».
Если необходимо, вентилятор с временным таймером мы можем подключить и к одноклавишному выключателю по разработанной схеме, представленной ниже.
Схема подключения вентилятора
После подключения мы проверяем работу устройства. Когда вентилятор работает, горит синяя лампочка индикатора «Сеть».

Схема режимов работы вентилятора

Наш вентилятор может работать в двух режимах, которые переключаются перестановкой джампера (специальной перемычки) на микросхеме платы.
Плата на вентиляторе, сменяющаяся
Мы собрали для примера схему подсоединения вентилятора к одноклавишному выключателю.
Если устройство будет работать в режиме вентиляции «Ванная», то перемычка должна быть установлена таким образом (рис. 1).
Установка вентилятора в режиме ванная
Так вентилятор сможет работать немного другим способом. Этот режим предназначен для того, чтобы шум устройства и сквозняки, которые появляются во время его интенсивной работы, не мешали людям, купающимся в ванной комнате.
Система подключения вентилятора
Система работы: когда включается кнопка выключателя, двигатель не работает. Если кнопка стоит в режиме включения более 1,30 минуты, то при её выключении двигатель устройства включится на определённое время, которое будет установлено специальной системой регулятора (от 15 до 45 минут). Но если кнопка будет включена меньшее время, то двигатель не запустится.

Как подключить обычный вентилятор со шнурком

Подключение вентилятора со шнурком производится намного проще, так как здесь не потребуется специальных знаний схем электричества.

Мы устанавливаем вентилятор в отдушину под потолком, как и в первом случае, но только не подводим никаких проводов к нему, так как работать он будет от электросети в 220 В посредством обычного провода со штекером.
«Садим» вентилятор на герметик, чтобы он плотно зафиксировался. Включаем провод в розетку, и всё. Теперь, когда нам понадобится включить вентилятор, мы просто потянем за шнурок, и двигатель запустится. После того как помещение полностью проветрится, нам надо будет также потянуть за шнурок и выключить вентилятор.

Недостатком такой системы является не только ручное включение устройства, но и необходимость близкого расположения электрической розетки, так как иначе придётся пользоваться удлинителем для того, чтобы можно было подключить вентилятор, который находится на противоположной от розетки стене.

Проверка работы

Для того чтобы проверить правильность выбора и подключения вентиляционной системы мы можем провести простой тест: берём лист бумаги и прикладываем его к решётке вытяжной системы. Если в помещении воздух хорошо циркулирует и выводится через специальные вентканалы, то листок прочно «прилипнет» к решётке.

Видео: как установить вентилятор для ванной комнаты в частном доме

Таким образом, используя современные системы принудительной вентиляции, мы можем быстро и эффективно решить проблему повышенной влажности в ванной комнате. Выбрав вытяжные системы, которые снабжены таймером или датчиком движения, можно не переживать об экономии электроэнергии, так как устройство будет работать только тогда, когда это необходимо. А установить своими руками вентилятор без привлечения специалистов не представляет труда.

Сегодня я расскажу о том, как проще всего и в тоже время надежно, без сверления плитки и без использования специализированного инструмента, можно самому установить вытяжной вентилятор в ванной комнате.

В качестве примера монтажа, используется бытовой осевой вентилятор S&P Silent 100. К слову это удачная, довольно популярная модель, пользующаяся заслуженным успехом у потребителей, а главное очень тихая, уровень шума всего 26 дБ. Своим клиентам, я советую именно этот вытяжной вентилятор к установке в ванных комнатах, туалетах и санузлах.

так и квадратное, главное, чтобы соблюдались размеры — не меньше 100мм и не больше 140мм.

В первую очередь, при установке вентилятора, необходимо его разобрать — снять лицевую защитную панель. Для этого требуется нажать круглый фиксатор, расположенный на нижней грани вентилятора, после чего лицевую панель потянуть на себя.

Далее прокидываем внутрь питающий кабель. Специально для этого предназначена резиновая круглая заглушка в левой нижней части вентилятора. До нее идут и каналы на тыльной стороне, при наружном способе прокладке провода питания.

Как обычно, при любых работах с проводами под напряжением, выключаем защитные автоматические выключатели. Для этого учетно-распределительном щите, необходимо рычаги защитной автоматики опустить вниз, в положение «выкл.». Если вы не уверены какой именно автоматический выключатель или дифференциальный автомат отвечает за линию питания вентиляции в ванной, выключайте все, так будет безопаснее.

Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7мм.

Для подключения достаточно ФАЗНОГО (белый) и НУЛЕВОГО (бело-синего) провода. Заземление к данной модели не подключается, так как корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.

Клеммы у вентилятора соответственно всего две, они маркированы как L и N.

Порядок подключения проводов к вытяжному вентилятору следующий:

Белый фазный провод – в клемму с маркировкой L

Сине-белый нулевой провод – в клемму с маркировкой N

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Помещаем провода в клеммы и затягиваем крепежные болты.

Теперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора. Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».

Производителем, для фиксации вытяжного вентилятора на стене ванной комнаты, предусмотрены крепежные отверстия, расположенные по углам.

Но у этого способа есть множество недостатков, вот наиболее значимые из них:

— достаточная трудоемкость при создании отверстий в керамической плитке, а тем более в керамограните, которым зачастую выложены стены ванных.

— необходимость использования определенного электроинструмента и специализированных сверел.

— тяжело сделать герметичное соединение вентилятора со стеной, остаются щелки, возможны посторонние звуки.

Всех этих недостатков лишен способ установки вытяжного вентилятора в ванной на силиконовый герметик.

Технология монтажа вытяжного вентилятора на силикон следующая:

Силиконовый герметик устанавливается в специальный пистолет, с помощью которого, содержимое тюбика наносится по периметру монтажного вентиляционного отверстия, как показано на изображении ниже.

После чего вытяжной вентилятор устанавливается в вентиляционный канал, выравнивается по уровню и надежно прижимается.

Затем, для наибольшей точности установки, фиксируем вентилятор на стене ванной с помощью, например, скотча или моряной ленты, как показано на изображении ниже.

Как видите, способ установки, описанный здесь, максимально прост и практически любой может с этим справится, так же советую вам почитать о таймере для вытяжного вентилятора, зачем он нужен и как его установить — ЗДЕСЬ.

Если уже у вас остались вопросы по подключении вытяжного вентилятора, обязательно пишите их в комментариях к статье, постараемся помочь!

Понравилась статья? Вступай в нашу группу вконтакте!

Следи за появлением новых материалов! Прочитано 33686 раз Наверх

Вы здесь:
Главная /
Инструкции

По мере того, как часто мы принимаем душ или нежимся в ванной, на стенах помещения могут образовываться плесень и грибок. О чём это говорит? Прежде всего о том, что обычного проветривания помещения не хватает, и нужно как можно скорее монтировать дополнительную вентиляцию.

Вентиляция представляет собой установку вытяжки в настенном устройстве или двери. Вы не ослышались, вентиляция может проходить и через двери, но этот способ вентилирования предпочтителен только тогда, когда остальная квартира хорошо проветривается.

Как установить вентилятор в ванной, знают мастера и строители, но взяться за монтажные работы в этом случае может любой новичок, главное — иметь желание и мотивацию.

Когда необходима принудительная вентиляция?

На что обратить внимание?

Определиться с тем, что без дополнительной вытяжки вряд ли удастся обойтись, помогут простые наблюдения. Если после принятия ванны запотевают стеклянные подставки, полки и зеркала, это означает, что на стенах образуется конденсат, и сырость на них поселилась основательно.

Любой неприятный посторонний запах в ванной комнате также свидетельствует о недостаточности проветривания. Это прямое доказательство того, что болезнетворные микробы атакуют квадратные метры, где по сантехническим нормам должна быть идеальная чистота, ведь именно здесь ежедневно проводятся гигиенические процедуры.

Если в ванной комнате стоит оборудование, к примеру, стиральная машина-автомат, влажная обстановка способствует скорой порче техники и разрушает целостность стыков между керамическими плитками на стенах.

Как проверить вентиляцию?

Для того чтобы проверить вентиляцию, необходимо провести ряд несложных последовательных манипуляций:

Приоткройте в квартире какое-нибудь окно или форточку.
Оторвите кусочек тонкого листа или салфетки.
Приложите салфетку к выходу вентиляционных каналов в ванной.
Если бумага прижимается и даже немного заходит внутрь, можно говорить о хорошей вытяжке. Если же лист остаётся без изменений, задумайтесь о причинах, возможно, вентканал засорился или соседи этажом выше, проводя капитальный ремонт, решили поэкспериментировать и попросту замуровали ходы.

Если под рукой имеется зажигалка или спички, для проверки тяги в ванной комнате можно использовать и их. В зависимости от того, насколько велик угол отклонения зажжённого пламени в сторону шахты, определяется сила вытяжки отработанного воздуха.

Застойные состояния часто наблюдаются в знойную безветренную погоду, когда в ванной комнате становится невозможным дышать. Те же самые манипуляции следует повторить с закрытыми окнами и прикрытой дверью.

Мастера настаивают на том, что если есть возможность, принудительную вытяжку нужно установить в любом случае. Изделие поможет избежать возникновения парного эффекта, в помещении будет всегда сухо и комфортно.

Как прочистить вентиляционный ход?

Если вы считаете, что канал вентиляции в ванной комнате засорился, прочистите его, опустив внутрь конусообразную гирю. Некоторые рекомендуют решить проблему недостаточной тяги посредством сооружения под дверью зазора (путём выпиливания куска дверной конструкции на пару см).

Но последний вариант, пожалуй, подойдёт только тем владельцам, кому не жалко портить собственную дверь. Дорогостоящие дверные модели всегда плотно закрываются и, конечно, делать в них дыру — нелепый и неконструктивный метод борьбы с малой тягой.

Как выбрать вытяжку?

Требования к вытяжке

Чтобы новый встроенный вентилятор работал правильно и на полную мощь, в ваших интересах соблюсти набор правил:

Без вентиляционных ходов или с забитыми, засорёнными каналами принудительная вытяжка не будет функционировать правильно. Поэтому прежде примитесь за очистку ходов в ванной комнате.
Принцип действия вытяжки таков, что при вытягивании увлажнённого воздуха в ванную комнату поступает новый, свежий. Поэтому позаботьтесь о том, чтобы под дверью в помещение находилось небольшое отверстие, зазор или щель, толщины в 2 см вполне хватит для обеспечения качественной вентиляции. Смена воздуха должна составлять от 5 до 8 раз за 1 час.
Безусловно, важно выбрать надёжный, прочный, износостойкий вентилятор, имеющий высокие показатели производительности, звуковых значений (до 35 дБ), сделанный из безопасных для здоровья человека материалов, не поверженных изменениям и не характеризующихся выделением химических веществ под влиянием влажных воздушных потоков и паров. Цена должна соответствовать качеству, отдавайте предпочтение опытным производителям.

Как вычислить производительность нужного устройства?

Первым делом подсчитайте площадь ванной комнаты.
Умножьте полученную цифру на 5.
Добавьте к показателю одну пятую его часть — это и будет желательная производительность новой вытяжки.

Разновидности вентиляторов

Типов вентиляторов для ванных комнат на сегодняшний день множество. Они могут устанавливаться как на входе, так и на выходе воздушного канала. Эстетически более привлекательным является последний образец, который называется радиальным.

Воздушные потоки могут проявляться при помощи лопаток, существуют вытяжки с барабанным типом конструкции, со спиральным корпусом. Отдавайте предпочтение центробежно–осевому принципу работы изделия, имеющему небольшую величину, умеренные показатели уровня шума и отличную производительность.

Дорогостоящие приспособления оснащены датчиками влажности воздуха и удобными таймерами, которые задерживают выключение после использования ванной комнаты.

Подготовительный этап

Чтобы установить вентилятор в ванной, необходимо чётко представлять себе весь процесс монтажа устройства. Итак, монтаж включает:

прокладку кабеля;
расширение воздушного канала (если нужно);
подсоединение вытяжки к электроэнергии;
размещение в вентиляционном отверстии;
замазку щелей монтажной пеной;
шпатлевание после разбухания пены.

Вентилируемый воздух будет передвигаться быстрее и лучше, если в ванной комнате одновременно установлена приточная вентиляция и с противолежащей стороны — вытяжная. Приток достигается путём установки в двери аккуратной решётки, которую можно купить в магазине или заказать дверь с уже встроенной решёткой.

Как выбрать место для вентилятора?

Чаще всего владельцы квартир используют в качестве участка, где размещается принудительная вытяжка, обычный ход в вентиляционную шахту, удобно то, что эта шахта по умолчанию сделана во всех жилых помещениях.

Отверстие, выполненное для естественного оттока воздушных масс, составляет 100, 125 и 150 мм в диаметре. Поэтому перед тем как покупать вытяжку, обязательно замерьте отверстие в вашей ванной комнате и подберите изделие, наиболее плотно прилегающее к углублению.

Если понравившийся вентилятор в размерном соотношении превышает величину канала, последний следует расширить, воспользовавшись перфоратором. Если же больше диаметр воздушного отверстия, запаситесь куском трубы из пластика или соответствующей гофрой и определите в углубление. Около трубы пройдитесь по пустотам при помощи монтажной пены, когда она застынет, избавьтесь от излишков, бережно срезав хорошо заточенным ножом. Если есть необходимость — зашпатлюйте оставшиеся зазоры.

В большой, просторной ванной комнате придётся обустраивать мощный вентилятор. Для этого в настенной конструкции потребуется пробить мощный вентиляционный ход. Но не спешите делать это самостоятельно — во-первых, на ремонтные работы такого плана нужно получить соответствующее разрешение от госинстанций, ведь стена может вполне оказаться несущей. Во-вторых, если разрешение получено, сложный процесс монтажа лучше доверить опытным строителям.

Монтаж и подключение вентилятора в ванной

Сделать вентилятор в ванной легко, а вот определённые сложности могут возникнуть на этапе подключения приспособления к электропроводке. Подсоединение вытяжки к освещению проводится запараллеливанием с каким-то из осветительных приборов. Если вы пошли другим путём и хотите, чтобы вентилятор зависел от включения клавиши выключателя в ванной, нужно заняться сборкой отдельной ветки электричества.

Сделайте небольшую канаву, идущую от выключателя до потолка, здесь будут располагаться основные кабеля, остальные прячутся в подвесной потолочной конструкции. Когда проводка уже проложена, произведите такие манипуляции:

Снимите с прибора крышку, под ней вы увидите винтик, открутите его.
От клемм, которые окажутся на поверхности, тоже открутите винты и зафиксируйте к ним провода, отходящие от воздушного канала.

Что касается того, как поставить вентилятор в ванной, производитель часто указывает в инструкции на необходимость высверливания в кафеле 4 отверстий, на которые и крепится вытяжка при помощи саморезов. Чтобы не портить плитку, предлагаем другой вариант — зафиксировать изделие обычным силиконом белого оттенка, просто приклеиваете вытяжку к кафелю и оставляете до полного застывания. Обеспечить более плотное крепление в первые полчаса монтажа можно обычным скотчем.

Заключение

В завершение следует добавить, что если вентканал проходит вдали от ванной через 1 или несколько комнат, вентиляционные ходы нужно проложить своими руками и скрыть их вентиляционными коробами.

Самым качественным считается пластиковый каркас, поглощающий шум и подходящий под интерьер жилого помещения. Излишняя мягкость и пластичность гофротрубы не дают возможность монтировать материал на большие расстояния.

Используемые источники:

http://vannayasovety.ru/oborudovanie/ustanovka-ventiliatora-svoimi-rukami.html
https://electrosam.ru/glavnaja/jelektroobustrojstvo/ustanovka-ventiliatora-v-vannoi/
https://aqua-rmnt.com/ventilyaciya/ustanovka-ventilyatora-dlya-vytyazhki-v-vannoj-komnate-svoimi-rukami.html
https://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/90-ustanovka-ventilyatora-v-vannoj-komnate-svoimi-rukami
https://repaireasily.ru/tips/ustanovit-ventilyator-v-vannoy.html

Установка вентилятора в ванной. Монтаж и подключение. Особенности
