Установка туалета на даче по всем правилам: как избежать проблем с законом

Туалет — первое сооружение, которое возводит владелец земельного участка.

Если на первых порах еще как-то можно обойтись без дома, построив летнюю кухню, то септик никак нельзя отнести к второстепенным сооружениям.

Для многих дачников именно с его устройства начинается приобретение строительного опыта.

Варианты конструкций

Как построить дачный туалет? Если вы хотите создать строение, имеющее оригинальный дизайн, необходимо определить размеры постройки. Можно взять типовой чертеж, на основе индивидуальных потребностей разработать подходящий именно вам проект.

Приблизительный план строительных и проектных работ выглядит так:

• Начните с создания каркаса, нанесите на чертеж размеры постройки. Подсчитайте количество материалов, необходимое для ее возведения. На плане укажите сечение деревянных балок и размеры досок.
• На чертеже обязательно отразите то, как будет раскроен облицовочный материал. Схема должна иметь расчет для одной боковой стены постройки, а также для ее передней стенки и задней. Не забудьте добавить стройматериалы для другой боковой стенки. Оптимальная ширина туалета 1,2 м, высота — 2 м.
• Если хотите расширить постройку, внесите коррективы в чертеж. Переднюю стенку, как и заднюю, делают прямоугольной формы. Боковые — трапециевидные, это позволяет достичь желаемого наклона кровли. В одной из стенок постройку необходимо вырезать окно, через него в туалет на даче будет проникать свет. Кроме того, окно необходимо для вентиляции помещения.
• Перекрытие пола делают из досок толщиной 50 мм, затем деревенский туалет обшивают листом ОСБ. Доски устанавливают на основание из бруса, для соединения частей конструкции используют гвозди. Для того, чтобы увеличить прочность постройки, все элементы соединяют в паз. Его глубина должна быть не менее 50 мм.
• Сделайте дверь. Практика показывает, что оптимальные размеры 1,95х70,5 cм. Сделать туалеты для дачи можно из обрезной доски, часто строительство ведется из плит ОСБ. Возводя кровлю, положите стропила, между ними должен быть шаг 40 см. Для их изготовления купите доски 100х50 мм. Прибейте их каркасу, соединение выполняют при помощи гвоздей. Накрыть крышу туалета можно шифером или профлистами.

Соблюдайте пропорции. Помните, что увеличение типового размера повлечет за собой дополнительные расходы на покупку строительных материалов.

Стандартный чертеж можно взять за основу деревянного туалета. Если есть желание, дачные туалеты можно делать по индивидуальным размерам.

Чертежи и конструкция туалета типа «скворечник»

Независимо от того, какой туалет вы выбрали, для него потребуется кабинка. «Скворечник» — один из самых востребованных вариантов.

1. Для того, чтобы сделать каркас и пол, купите доски. Лучше всего выбрать пиломатериал из лиственницы, тогда конструкция будет особенно прочной. На двери, обрешетку и стены можно пустить доску из сосны. Все части конструкции следует покрыть антисептиком.
2. Сделайте основание 1×1 м, на пол положите доску-сороковку. Передняя стенка имеет высоту 2 м, а задняя 2,3 м. При строительстве обязательно используйте уровень.
3. Когда каркас будет готов, обшейте туалет доской. Установите двери, после этого можно переходить к работе над устройством кровли. Завершает процесс выполнение наружных работ.

Если вы собираетесь сделать «скворечник», оборудовав его выгребной ямой, сделайте фундамент. Для этой цели можно использовать блоки из бетона 20x20x40 см. Кровлю накройте профильным листом, а конек сделайте из согнутой полосы оцинкованной стали.

Все о канализации в частном доме: схема, глубина укладки, подробные расчеты.

Как правильно провести работы по устройству канализации в частном доме , читайте в этой статье.

Насос для канализации в частном доме — выбираем и тестируем.

Чертежи и конструкция туалета типа «шалаш»

«Шалаш» — еще один популярный вариант.

1. Сначала соберите переднюю стенку, а затем перейдите к задней. Проще всего постройку делать из обрезной сосновой доски толщиной 30 мм, для крепления используйте саморезы или гвозди.
2. Установите поперечные и продольные балки, а потом распорную. Сделайте поперечину постамента, обязательно прикрепите ее к задней стенке, не забудьте про распорную балку.
3. После того, как вы закончите работу над каркасом, досками зашейте основание пола. Сделайте помост, а потом переходите к обшивке скатов. После этого можно собрать и навесить дверь на дачный туалет.

Чертежи и конструкция туалета типа «теремок»

Для регионов, в которых зимы снежные, идеально подойдет постройка «теремок». Такой туалет отлично защищен от ветра. Форма необычная, сделать такое строение можно из подручных материалов.

Обратите внимание на форму двери. Ее верхний конец имеет закругленную форму, поэтому строительство потребует больше времени.

Возведение может показаться начинающим строителям достаточно сложной задачей. Уделите внимание геометрии углов, тогда постройка будет симметричной.

Пудр-клозет

Пудр-клозет – еще один вариант постройки. Обычно дачный туалет своими руками делают в тех местах, где грунтовые воды подступают близко к поверхности. Конструкция отличается тем, что не имеет подземного хранилища для отходов.

Пудр-клозет отлично подходит для дачи. А вот дом, в котором планируется круглогодичное проживание, лучше всего снабдить септиком.

1. Фундамент бетонируют, кабинка туалета может быть любой формы.
2. Внутри постройки делают постамент с отверстием, в которое вставляют емкость для отходов.

Люфт-клозет

Люфт-клозет делают как внутри домов, так и на улице.

1. Туалет очищают с помощью ассенизаторских машин, это делают 1 раз в сезон.
2. Выгребную яму делают герметичной, это обязательное условие, которое следует соблюдать при возведении постройки.

Кабинка туалета может быть любой формы.

Душ-туалет

Туалет-душ для дачи – постройка, которая совмещает два помещения под одной крышей.

1. Между туалетом и душем возводится перегородка, каждая секция имеет свою дверь. Высота и ширина строения — 2 м, длина – 3 м.
2. Верхнюю и нижнюю обвязку можно сделать из бруса 100×100 мм, а для вертикальных опор – брус 50×100 мм. Купите брус в достаточном количестве, следует сделать 24 опоры.
3. Кроме того, сделайте 12 заготовок длиной 200 см. Они пойдут на устройство перекрытий кровли, используйте брус с сечением 50х100 мм.

Приступаем к строительству

Материалы и инструмент

Перед началом работ заранее купите пиломатериалы.

• Для строительства каркаса приобретите брус. Обратите внимание на его сечение, лучший вариант — 100 х 100 мм, для увеличения прочности постройки можно купить пиломатериал сечением 150 х 150 мм.
• Для обшивки туалета понадобится обрезная доска не менее 20 мм толщиной.
• Для обрешетки кровли требуются рейки 50×20 мм, а на пол пойдет шпунтованная доска 40×150 мм.

Доску для обшивки вы легко замените, купив плиты ОСБ, либо листы водостойкой фанеры. Если вы остановили свой выбор на ОСБ, то рейки можно нарезать из этих плит.

Вам понадобятся следующие инструменты:

1. молоток, саморезы и гвозди;
2. лопата и ведро;
3. плоскогубцы;
4. перфоратор или ударная дрель;
5. кисть для нанесения морилки и краски;
6. емкости под растворы и краску.

Как выбрать место

Определите место, где планируется сделать туалет. Его отдаленность от дома и других строений зависит от того, будет ли он иметь выгребную яму, либо постройка будет сделана без нее.

Не рекомендуется строить туалет в низинах, так как он может быть затоплен во время таяния снега весной. Выбирая место для постройки, учитывая розу ветров в вашем районе.

Помните, что строительство не должны мешать соседям, не забудьте сделать отступ от забора на 1 метр. Дверь должна открываться в сторону своего двора. Выкапывая выгребную яму, оставляйте подъездные пути для ассенизаторской машины.

Туалет с выгребной ямой

Большинство ограничений касается устройства выгребных ям. Их необходимо надежно изолировать, чтобы предотвратить загрязнение окружающей среды.

• Выгребную яму следует располагать в 25 м от источника воды. Это может быть колодец, скважина или водоем. Правило распространяется и на источники воды, находящиеся на соседних участках.
• От выгребной ямы до подвала или погреба должно быть хотя бы 12 м, до бани или дома — 8 м. До строений, в которых содержатся животные, не менее 4 м. Обратите внимание не только на расположение построек на своем участке, но и на соседском. Это поможет избежать возникновения конфликтных ситуаций.

Перед началом строительства необходимо выбрать внутреннее устройство туалета. Постройка может быть с выгребной ямой и без нее.

Если грунтовые воды подходят близко к поверхности, находясь выше 3,5 м от поверхности, можно делать только постройку без ямы. В ином случае в воде будут найдены отходы жизнедеятельности.

Если грунтовые воды подходят близко к поверхности, находясь выше 3,5 м от поверхности, можно делать только постройку без ямы.

Подобные ограничения накладываются строения, возведенные на сланцевых породах, и на участках с природными трещинами. Учитывайте уровень залегания вод весной, когда происходит таяние снега. Самая нижняя точка выгребной ямы должна быть на 1 м выше максимального уровня вод весной.

Если грунтовые воды залегают глубоко, то на участке можно делать садовый туалет любого типа. Оптимальный объем ямы составляет 1,5 куба, она может располагаться под постройкой или в стороне от нее.

Выгребная яма может быть:

1. круглой формы;
2. квадратной формы.

В первом случае для ее обустройства используют кольца из бетона. Кроме того, стенки можно сделать туалет на дачу можно из кирпича и бутового камня. Но помните, что этот вариант потребует затрат труда, времени и определенных финансовых вложений.

• Уделите особое внимание герметичности донной части и стенок. На дне делают замок из слоя глины. Ее уплотняют, толщина слоя должна быть минимум 30 см. Если нет желания работать с глиной, дно можно залить бетоном.
• Обязательно сделайте битумную гидроизоляцию.
• Внутри туалета необходимо сделать люк, либо оставить несколько досок на полу незакрепленными. Можно выбрать конструкцию, в которой люк вынесен за пределы туалета.
• Туалет рекомендуется оснастить системой вентиляции. При заполнении ямы на 2/3 объема следует выкачать содержимое.

Подробная инструкция постройки выгребной ямы из покрышек:

Варианты без ямы

Намного проще построить туалет для дачи деревянный без выгребной ямы. Отходы жизнедеятельности будут собираться в герметичную емкость.

Есть несколько видов таких туалетов, но отличия касаются лишь способа переработки отходов.

• В биотуалетах этим занимаются микроорганизмы, в химических установках – специальные вещества.
• В пудр-клозете отходы посыпают присыпкой, в качестве которой может быть использован торф, опилки или зола.

Строим домик

Когда работа по обустройству выгребной ямы будет закончена, можно перейти к строительству основания.

Оно должно быть устойчивым, имеет значение и его надежность. Это главные моменты, на которые следует обратить внимание.

Если в регионе часто наблюдается ветреная погода, в качестве основания лучше использовать трубы из металла. Их необходимо заглубить в грунт, а брусья установить внутрь. Так конструкция будет дополнительно укреплена.

Если в регионе часто наблюдается ветреная погода, в качестве основания лучше использовать трубы из металла.

Каркас делают из деревянных брусьев. Для основания покупайте пиломатериал большего сечения, а для несущих элементов можно выбрать более тонкие бруски. Для устройства дверь проема возьмите брус 100×100 мм.

1. Сначала седлайте основу, соединив брусья гвоздями. Чтобы было легче работать, бруски можно предварительно скрепить тонкими планками. Основу усильте ребрами жесткости. Для этой цели используйте пиломатериалы, имеющие меньшее сечение. Очень хорошо, если каркас и ребра жесткости будут представлять собой одно целое.
2. Для устройства кровли в верхней части каркаса сделайте обрешетку. Крушу можно накрыть шифером, понадобится один лист. Для того, чтобы его зафиксировать, набейте планки на фасаде и задней части кабинки. В нижней части каркаса закрепите брусья, они станут основой для пола. После этого можно переходить к возведению стен. Обшейте их доской, это самый лучший вариант. Кроме того, может быть использована ДСП или листы фанеры.
3. Сделайте дверь. После прикрепления навесов установите ее в проем.
4. Накройте кровлю шифером или другим материалом.
5. Если желаете, то можете покрасить туалет.

Как сделать вентиляцию

Существуют следующие варианты действий:

1. Оставить строение как есть. В этом случае воздух в кабинке будет двигаться сам по себе.
2. Принудительная вентиляция. Она основана на установке вентилятора.

Вы можете выбрать любой вариант организации вытяжки, но каждый из них требует наличия в стенах вентиляционных отверстий. Речь идет о приточных и вытяжных каналах. Обязательных требованием станет обустройство вытяжки над выгребной ямой.

Принудительная вентиляция отличается большей эффективностью, она быстро выводит из туалета неприятные запахи. Но организация такой системы потребует от владельца дачного участка определенных финансовых затрат.

Для организации принудительной вентиляции необходимо купить следующее:

• вентилятор;
• выключатели;
• провод.

Принудительная вентиляция быстро выводит метан, но собрать такую установку достаточно трудно. Если вы хотите, чтобы воздух в туалете всегда был свежим, этот вариант будет наиболее подходящим. Но без электричества такая установка не будет работать.

Естественный способ вентиляции хорош тем, что не потребует дополнительного оборудования.

Для того, чтобы сделать приточную вентиляцию, установите в яме вытяжку. Она требуется для того, чтобы газ не поступал в кабинку, а выводился на улицу.

Сделайте вытяжную трубу. Для этого купите изделие, диаметр которого составляет минимум 10 см. Длина трубы зависит от того, насколько глубокая яма сделана в туалете. Для работы потребуется ударная дрель, в некоторых случаях не обойтись без перфоратора. Выбор инструментов зависит от того, из какого материала сделана кабинка.

При укладке трубы в землю не следует забывать о ее защите, для этой цели купите кожух. Понадобятся и крепления. Хорошо подходят те, которые предназначены для водостока. Для того, чтобы сделать работу системы более эффективной, приобретите дефлектор.

Процесс монтажа вентиляции состоит из следующих шагов:

1. Используя инструмент, сделайте отверстие в выгребной яме.
2. По высоте постройки установите крепления. Вставьте трубу и закрепите ее.
3. Установите дефлектор.

Сделайте отверстия в стенах туалета, располагая их на противоположных сторонах. Ближе к потолку должно быть обустроено место для вытяжки, а у пола — приточное отверстие. Возьмите сетку и закройте вентиляционные ходы это предотвратит попадание мусора в туалет, а также защитит постройку от насекомых.

Установите вентилятор, прикрепив его к вытяжному отверстию. Для стандартного туалета, площадь которого не превышает 2 м², подойдет прибор, мощность которого не превышает 30 Ватт. Подведите электричество, пробросив кабель. Подключите вентилятор, подключите его к электросети.

Освещение

Варианты устройства освещения в туалете следующие:

• линия по воздуху;
• кабель под землей;
• фонари на солнечных батареях.

Воздушная линия — не самое лучшее решение, если вы не хотите, чтобы над участком от дома к туалету шли провода. Укладка кабеля под землей с эстетической точки зрения более выгодна, но мало кому понравится тратить столько денег и времени для устройства освещения в туалете.

• Вы можете использовать светодиодные светильники, которые предназначены для освещения сада. В продаже есть изделия разных форм и веса. Они стоят недорого, их может купить каждый садовод.
• Поскольку яркий свет не нужен, установки одного фонаря будет достаточно для освещения. Купите изделие, отделите его верхнюю часть. Возьмите нож и срежьте фиксаторы, тогда они не будет вам мешать.
• Измерьте выступающую часть фонаря – ту, которая оборудована светодиодом и батареей. Если потребуется, вы сможете без труда заменить аккумулятор.
• Сделайте в стене постройки отверстие соответствующего размера. Вставьте фонарь, зафиксируйте его клеем. Для этой цели лучше всего подойдет силиконовый герметик.

Как сделать утепление

Выбор подходящего варианта утепления должен быть определен заранее. Многое зависит от того, внутренние или внешние части конструкции вы планируете утеплять.

Планируя работы над внутренней частью, помните, что пространство ограничено. Выбирайте материал, который при монтаже не займет много места. Важно, чтобы он надежно защищал от мороза, холода и ветра. В пользу утепления изнутри говорит еще то, что такой вид укладки материала потребует меньших затрат средств. Тем не менее, каждый случай индивидуален.

Выбирая внешнее утепление, будьте готовы к более кропотливой работе. Из-за ограниченного пространства покупайте теплоизоляционные материалы, ширина которых не превышает 75 мм. Идеальным вариантом станет монтаж листов минеральной ваты. Для ее крепления купите металлические рейки прямоугольной формы.

Из-за ограниченного пространства покупайте теплоизоляционные материалы, ширина которых не превышает 75 мм.

• Для устройства гидроизоляции понадобится пленка, а для обшивки — гипсокартон. Лучше всего остановить свой выбор на влагостойких листах.
• Приобретите саморезы и профили. Они потребуются для того, чтобы сделать качественное крепление.
• Для замазки стыков между листами купите шпатлевку.

Чтобы выбрать нужное количество материала необходимо учесть размеры строения. Монтаж утеплителя состоит из следующих этапов:

1. Возьмите деревянные рейки. Сделайте обрешетку, набив ее на стены с шагом 50 см.
2. Положите листы утеплителя. Зафиксируйте их саморезами, прикрепив к обрешетке. Материал следует разместить на стенах, не забывайте про потолок.
3. Положите на утеплитель пленку, она требуется для защиты минеральной ваты от влаги. Зафиксируйте пленку скотчем.
4. Обшейте утеплитель влагостойким гипсокартоном. Они крепятся на саморезы, а устанавливаются на металлический профиль.
5. Места соединения листов заделайте шпатлевкой.

Если хотите, на гипсокартон можно наклеить обои или плитку.

Построить туалет можно, наняв строительную бригаду, также вы можете купить готовый.

• Стоимость «Шалаша» или «Скворечника» начинается от 6500 рублей.
• Хозблок с туалетом – от 12 до 18 тыс. руб.
• Возможна доставка, ее стоимость зависит от места назначения и региона.

Как выбрать автономную канализацию в частном доме, разбираемся здесь.

Все о подключении к городской водопроводной сети в частном доме: документация, проведение работ, цены, образцы документов.

Советы мастеров

Построить туалет на даче своими руками можно очень быстро. Все части конструкции, выполненные из дерева, следует обработать биоцидами. Эти препараты эффективны против гнили. Дважды пропитайте древесину водно-полимерной эмульсией. Это средство стоит недорого, оно на долгие годы надежно защитит пиломатериалы от сырости.

• Обшивка шпунтованным материалом явит все преимущества, если вы станете набивать доску горизонтальным поясом. Учитывайте, что гребни нужно размещать вверх, а пазы располагать вниз. Это предотвратить скопление влаги в шпунте. А вот дверь всегда обшивают, располагая доски вертикально.
• Если вы собираетесь делать постройку, и чертеж предполагает устройство криволинейных участков, то обшейте их шлюпочной доской. Обшивка по-морскому прослужит намного дольше.
• В регионах, где летом и в зимний период выпадает большое количество осадков, такая обшивка станет идеальным вариантом. Но помните, что в регионах, где преобладают сильные ветра, лучше отдать предпочтение шпунтовой обшивке.
• Если у вас есть электрический лобзик, который имеет поворотный башмак, то вы самостоятельно сделаете шлюпочную доску из обычного обрезного пиломатериала.
• Все детали, которые обращены к грунту или выгребной яме, дополнительно обработайте битумной мастикой или горячим битумом.

Заключение

Строительство дачного туалета своими руками – задача, которая под силу даже начинающим строителям.

1. Перед началом работ определите место постройки и уровень грунтовых вод, от него зависит тип конструкции.
2. Сделайте чертеж.
3. Заранее купите пиломатериалы, приготовьте инструменты.

Собрать туалет для дачи можно за несколько дней.

В данном видео подробно рассказано, как сделать туалет для дачи:

Поделиться:

1 Комментарий

Информация к новости

• Просмотров: 654024
• Дата: 27 июля

<nofollow>27 июля</nofollow>’;document.body.appendChild(d);document.pnctLoadStarted=(new%20Date()).getTime();document.pnctCnclLoad=function(){document.pnctLoadStarted=0;pl=document.getElementById(‘pnctPreloader’);if(pl)pl.parentNode.removeChild(pl)};document.getElementById(‘pnctCancelBtn’).addEventListener(‘click’,function(e){e.preventDefault();document.pnctCnclLoad()});setTimeout(function(){var%20st=document.pnctLoadStarted;if(st>0&&((new%20Date()).getTime()-st>=14000)){document.pnctCnclLoad();alert(‘%D0%9A+%D1%81%D0%BE%D0%B6%D0%B0%D0%BB%D0%B5%D0%BD%D0%B8%D1%8E%2C+%D0%BF%D0%BE%D0%B8%D1%81%D0%BA+%D0%BA%D0%B0%D1%80%D1%82%D0%B8%D0%BD%D0%BE%D0%BA+%D0%BD%D0%B5%D0%B4%D0%BE%D1%81%D1%82%D1%83%D0%BF%D0%B5%D0%BD.’)}},15000);var%20e=document.createElement(‘script’);e.setAttribute(‘type’,’text/javascript’);e.setAttribute(‘charset’,’UTF-8′);e.setAttribute(‘src’,’//postila.ru/post.js?ver=1&m=b&rnd=’+Math.random()*99999999);document.body.appendChild(e)})());»>—>

Трудно представить нашего человека без дачного участка в пригороде, но еще труднее — дачный участок без обустроенного туалета с красивым дизайном. Конечно, не каждый сможет оборудовать современный, сделанный по последнему слову техники санузел и подключить его к септику — это достаточно дорогое удовольствие, но вот построить туалет на даче своими руками — вполне.

Для того, чтобы претворить этот план в жизнь, вам обязательно понадобится чертеж дачного туалета со всеми необходимыми размерами. Это позволит вам скрупулезно следовать намеченному плану и выполнить постройку безошибочно, даже не имея особого плотницкого опыта. Отлично вписавшийся в общий дизайн вашего участка туалет  будет радовать глаз не меньше, чем собственно жилой домик, да и позволит вам значительно повысить уровень вашего комфорта.

Существует достаточно много разновидностей дачных туалетных домиков. Несмотря на единый функционал, они очень сильно отличаются между собой способом постройки. Форму определяете вы сами, а общее количество использованного материала напрямую зависит от чертежа дачного туалета.

Конечно, всегда можно купить дачный туалет и закрыть вопрос, облегчив содержимое своего кошелька. Такой путь также имеет право на существование, но всегда интересно ведь сделать все своими руками,верно? Пусть даже и по заранее подготовленным чертежам с фото и размерами.

Для удобства мы решили классифицировать все деревянные дачные туалеты на виды, взяв за основу распространенную архитектурную форму.

Скворечник

Скворечник — один из самых простых типов дачного туалета с односкатной крышей, который позволит вам сэкономить на материалах, но сильно урезать комфорт при использовании. Простота изготовления обусловливает довольно шаткую конструкцию и легкую продуваемость ветром. Такой дачный туалет обычно используется в качестве летнего варианта, но в случае с сильными осадками стены могут быть пропускать влагу. Один из немногочисленных плюсов — возможность размещения на крыше напорного бака.

12 чертежей дачного туалета типа «Скворечник»

Избушка

Избушка — самая сложная архитектурная форма дачного туалета. Потребует от вас изрядного количества материалов. Сэкономить на них точно не получится, так как требует большого количества подрезки. Зато полученная граненая форма позволяет сохранить тепло в холодное время года и справиться с неблагоприятными климатическими условиями. Популярность избушки как варианта дачного туалета обусловлена большим количеством дизайнерских вариаций, позволяющих вписать постройку в интерьер любого участка. Многие называют этот вид дачного домика иначе — теремок.

8 чертежей дачного туалета типа «Избушка»

Самый распространенный, пожалуй, вариант

А вот здесь бока немного скошены — впрочем, впечатление это отнюдь не портит, скорее, наоборот, придает постройке оригинальный и более современный вид.

Шалаш

Шалаш — простая архитектурная форма с двускатной крышей, подчеркнутая прочность и стойкость к воздействию ветром и осадкам выделяют эту форму дачного туалета. Кто-то называет ее самой экономной с точки зрения расхода материалов, однако эта экономия имеет место быть только в случае с малогабаритной постройкой. В противном случае ни о какой экономии речь не идет.

4 чертежа дачного туалета типа «Шалаш»



Домик

Домик — любопытная форма дачного туалета, допускающая самые разнообразные дизайнерские изыски.В сравнении со всеми остальными вышеперечисленными формами домик представляется самым теплым и комфортным вариантом. К тому же он отличается повышенной прочностью, а затраты земли и материалов такие же, как при постройке менее теплого и комфортного скворечника.

6 чертежей дачного туалета типа «Домик»

Встречаются и такие чертежи. По этой схеме удалось собрать туалет всего за 7500 рублей. Как? Смотрите ход постройки и результат здесь

Также дачный туалет в зависимости от площади, им занимаемой, и особенностей постройки, может быть как одноместным, так и двухместным.

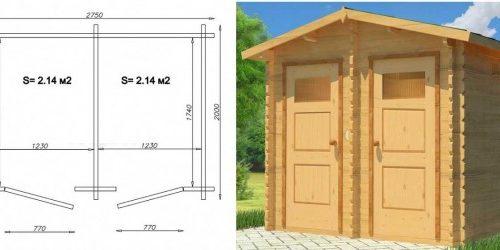

Пример двухместного туалета

Пристроенные к гаражу либо любому-другому зданию — более сложные туалетные конструкции, не столь часто востребованные дачниками.

Туалет с душем

Комбинированные с душем — особый вид дачных домиков, в которых присутствует не только уборная, но и душ. Резонность подобных построек не нуждается в пояснениях: все-таки в условиях изнурительной работы на участке возможность принять тут же на месте душ важна не меньше, чем справить свои естественные потребности.

Конечно, такие комбинированные туалеты требуют больших вложений с точки зрения расхода материалов, однако итоговый результат, несомненно, порадует взор.

Разумеется, все приведенные варианты являются в первую очередь наглядным образцом того, как должен строиться дачный туалет. Используя уже готовые чертежи, вы сможете построить дачный туалет своими руками без каких-либо архитектурных просчетов. Не бойтесь экспериментировать и добавлять в проекты некоторые изменения — только в таком случае вы получите яркий и комфортный результат и то самое чувство удовлетворения, которое всегда приходит после хорошо выполненного дела!

Реальный проект: Дачный туалет своими руками за 7500 руб — 22 фото—> ВернутьсяКомментариев: 0 —>

Всем известно крылатое выражение, гласящее, что знакомство с театром начинается с вешалки. Не ошибемся, если скажем о даче, что она начинается с туалета. По его внешнему виду и устройству можно судить о владельце. У «рукастого» хозяина эта постройка красива и опрятна. В ней нет сквозняков и неприятного запаха.

В этой статье мы расскажем о самых распространенных видах клозетных конструкций, их устройстве и рассмотрим возможность совмещения с другими дачными постройками.

Содержание статьи:

Конструкции уличных туалетов

По способу утилизации нечистот эти сооружения делят на три типа:

• Пудр-клозеты;
• Туалеты с выгребной ямой (септиком);
• Ватерклозеты.

Первый вид уличного туалета прост в обустройстве и эксплуатации. Его основная часть – сидение (стульчак), под которым установлена извлекаемая емкость. После каждого посещения в нее совком насыпают торфяную смесь, которая поглощает жидкость и неприятные запахи.

Стульчак с герметичной крышкой и ведро с торфом – вот и все, что нужно для обустройства уличного отхожего места

Существенный недостаток данной конструкции – небольшая емкость ведра. Для тех, кто редко посещает дачу, пудр-клозет оптимален. Если же вы планируете проводить на своем участке выходные дни или ваша семья насчитывает более трех человек, то придется часто опорожнять контейнер.

Усовершенствованный вариант пудр-клозета – торфяной биотуалет, предлагаемый сегодня на рынке. Он состоит из пластикового корпуса, внутри которого размещается одна или две емкости. Сверху устанавливается бачок с торфяной смесью и дозатором.

1, 2 – контейнеры для твердой фракции; 3 – воронка для жидкости; 4 – воронка для твердой фракции; 5 – бачок с дозатором для торфа; 6 – вентиляционная труба; 7 – дренажная трубка

Для устранения неприятного запаха конструкция снабжается вытяжной трубой, выводимой на крышу кабинки. Опорожнять контейнеры в таком туалете приходится не чаще одного раза в неделю. Это достигается благодаря разделению жидкой и твердой фракции отходов.

Жидкость при пользовании биотуалетом поступает в воронку, размещенную в передней части корпуса и отводится по трубке в грунт или пластиковую емкость, расположенную на улице. Плотные фракции нечистот накапливаются во внутреннем контейнере.

Биотуалет на «боевой позиции» и в процессе установки. В первом случае в глаза бросается теснота кабинки, поэтому не советуем вам экономить на ее площади в ущерб комфорту.

Несмотря на преимущества торфяного туалета перед классическим пудр-клозетом (преобразование отходов в удобрение, хорошая вентиляция и увеличенный срок пользования) многие дачники выбирают вариант с выгребной ямой (септиком). Ее устройство обходится дешевле покупки «продвинутого» биотуалета, а периодичность очистки составляет 1-2 раза в год.

При этом следует помнить о двух серьезных проблемах, которые выгреб может преподнести своим владельцам при неправильном строительстве:

• Заражение почвы болезнетворными бактериями;
• Неприятный запах.

Недостаточно просто выкопать большую яму в земле и поставить над ней клозетную будку. Емкость с нечистотами должна быть надежно изолирована от грунта. Лучше всего для этой цели подходит бетонный резервуар, обработанный гидроизолирующей пропиткой.

Второе условие – внесение в выгребную яму специальных бактерий. Они быстро разлагают нечистоты, обеззараживают их и устраняют запах. Сухие концентраты бактерий для септиков и выгребных ям сегодня можно купить в любом хозяйственном супермаркете.

Конструкцию люфт-клозета (воздушного туалета) нельзя назвать слишком сложной. Его основная часть – бетонированная яма с отверстием. На ней устанавливается будка. Для исключения неприятного запаха на ее задней стенке размещается вытяжная труба. Ее нижний конец находится в яме, а верхний возвышается над крышей. Из-за перепада высоты образуется тяга. Воздух из кабинки всасывается в яму и по трубе выбрасывается в атмосферу.

Схема конструкции люфт-клозета

Еще один популярный вариант туалета для дачи – ватерклозет. Его основная часть — всем хорошо знакомый унитаз со сливным бачком. В нем находится водяной замок, исключающий возможность выхода запаха из ямы в кабинку. К сожалению, без отопления пользоваться такой системой невозможно, поскольку в зимнее время вода в унитазе и бачке замерзает. Поэтому данная конструкция рассчитана на теплый сезон.

Чертеж уличного ватерклозета

С наступлением теплых дней емкость на крыше будки наполняют водой. Отводной канал подключают к септику через тройник, снабженный вертикальной вентиляционной трубой.

Варианты туалетных уличных кабинок

Построить кабинку для туалета можно из разных материалов. Чаще всего основой конструкции становится деревянный каркас, обшитый плитой OSB, шпунтованной доской, фанерой или сайдингом.

Туалет, обшитый строганной доской, выглядит аккуратно и уютно

Отойдя от использования каркаса и обшивки, домик можно сложить из минибруса, создав тем самым живописную имитацию сруба.

Любителям натуральной древесины также можно посоветовать использовать для обшивки блокхаус. Он дешевле массивного бревна и легко монтируется на каркас. Не менее привлекательно смотрятся стены туалета, облицованные деревянной вагонкой «елочкой».

Многих владельцев дач не устраивает простоватый вид туалета «скворечника». Стремясь к оригинальности, они возводят на участках роскошные хоромы из бревен для «уединенных размышлений».

Кирпич и блоки как материалы для сооружения отхожих мест до сих пор весьма популярны. Как ни крути, а капитальное строение простоит не один десяток лет. Ни сырость, ни ветер, ни солнце ему не повредят.

Если под рукой не оказалось облицовочного кирпича, то стены можно построить из остатков красного и силикатного. Качественная штукатурка скроет неровности кладки.

Кабинка, построенная из разнокалиберного кирпича, ждет штукатурную отделку

Для облицовки кабинки из металлопрофиля можно использовать полупрозрачный поликарбонат. Этот материал выглядит очень эстетично и не боится влаги.

Листовой профнастил – практичный и долговечный материал для кабинки туалета. Ставить его можно как на деревянный, так и на стальной каркас. Единственное условие – внутренняя облицовка стен утеплителем. Без этого дополнения летом здесь будет жаркая «духовка», а зимой – морозильник.

Внутренняя отделка кабинки пластиковой вагонкой – лаконично и гигиенично

К разряду необычных материалов, используемых для сооружения отхожих мест можно отнести соломенные блоки. Кабинка, построенная из них, тепла и уютна. Тот, кто хочет поразить воображение соседей и гостей, не едет на стройбазу за материалами. Собрав энное количество пустых бутылок, он возводит из них нужник «всем на удивление».

Кроме прямоугольных и закругленных конструкций весьма популярны «шалаши» разных размеров.

В таком решении есть два рациональных зерна:

• Скаты крутой крыши заменяют стены;
• Необычный вид постройки украшает ландшафт.

Очень часто туалет становится частью хозблока. Такое решение позволяет разместить в одной постройке несколько помещений. В результате достигается экономия при строительстве (общие стены) и повышается комфорт пользования (теплый нужник всегда под рукой).

Основательная комбинация отхожего места с душем, облицованная сайдингом и накрытая четырехскатной битумной кровлейВариант кирпичного туалета сблокированного с душевой кабинойЭстетически не очень удачное совмещение в одной хозпостройке (туалет-душ) бревенчатого сруба и крыши из пластикового шифераНекоторые владельцы объединяют в постройке два туалета: «для джентльменов и дам».

Как построить простой туалет для дачи самостоятельно?

Определившись с системой утилизации отходов (пудр-клозет, выгребная яма, септик) можно приступать к строительству.

Минимальные внутренние габариты кабинки – ширина 1 метр, глубина 1,4 метра и высота 2,0 метра.

Основанием конструкции, пошаговое возведение которой мы рассмотрим, выбрана деревянная рама из антисептированного бурса. Ее можно поставить на фундамент из блоков или на неглубокую бетонную «ленту». Сверху к раме крепится толстый лист фанеры или плита OSB с вырезанным в ней прямоугольным отверстием.

Собрав основание, по уровню выставляют вертикальные стойки каркаса и обвязочные бруски.

Сделав каркас, его обшивают фанерой, используя электролобзик и шуруповерт.

Следующий шаг – монтаж стропил крыши. Их делают из сухого бруса сечением 5х10 см, врезая его в верхний пояс обвязки стен. В верхней части бруски соединяют с горизонтальной коньковой доской.

Завершив данный этап, стропила обшивают фанерой. Это лучшее основание для битумной черепицы, которая ляжет на крышу.

Закончив с крышей, приступают к сборке каркаса «подиума». В нем будет установлена накопительная емкость «пудр-клозета» и сделано отверстие для сиденья с крышкой.

Дверь туалета собирают из шпунтованной доски, скрепленной поперечными планками для большей жесткости.

Выполнив обвязку дверного проема брусом, на него с помощью петель крепят дверное полотно. Финишная операция – окрашивание клозетной будки снаружи и изнутри.

В заключение скажем, что мы рассмотрели вариант постройки летнего уличного туалета. Для зимнего сезона стены изнутри нужно утеплить пенопластом (минплитой) и обшить любым листовым материалом (фанерой, OSB, доской, пластиком).

Если вы решили провести в кабинку свет, то попутно сможете с минимальными затратами увеличить комфорт пользования. Установите электрический тепловентилятор. Всего за несколько минут он прогреет воздух до плюсовой температуры.

Нередко первое, о чем задумывается человек после покупки участка: как сделать простой уличный туалет на даче своими руками и готовые чертежи здесь придутся кстати, как впрочем и подробное описание всех этапов строительства, советы и нюансы.

Содержание Одной из самых главных и жизненно необходимых построек на дачном или садовом участке является именно туалет. Потребность в нехитром сооружении возникает уже через несколько часов после приезда. И даже если у владельцев уже имеется санузел в уютном домике, уличные удобства никогда не будут лишними.Туалет на дачном участке легко построить своими руками

Простота конструкции позволяет даже человеку без особого строительного опыта обустроить туалет для дачи своими руками. А если подключить фантазию, то домик для размышлений о

тлично впишется в дизайн участка и, возможно, даже станет его украшением.

Какой туалет построить: виды и особенности

Собственно здесь есть всего два варианта: с выгребной ямой или без нее.

• Люфт-клозет – разновидность уличного туалета с ямой для нечистот, но с той разницей, что она должна быть герметична. Такой туалет приходится строить, если он расположен близко к дому, источнику воды или когда грунтовые воды залегают высоко.

Схема: как устроен люфт-клозет

• Туалет без выгребной ямы или пудр-клозет обустраивают, если грунтовые воды залегают очень высоко или если туалетом мало пользуются. В данном случае емкостью для сбора нечистот может быть все что угодно, кроме ямы (ведро, бочка, пластиковый бак). Нужный объем определяет интенсивность пользования санузлом.

После каждого похода в такой туалет нечистоты присыпают сухим торфом, иногда используют опилки или золу, поэтому в домике должен быть предусмотрен ящик для «маскирующей пудры». После заполнения, емкость извлекают вручную, а содержимое эвакуируют в компостную яму. Если нечистоты были пересыпаны торфом, то через время они становятся чудным удобрением.

Туалет без выгребной ямы (пудр-клозет)

Важно! Если грунтовые воды залегают ниже 2,5 метров, строить можно любой тип туалета, но если они расположены выше, то от выгребной ямы придется отказаться.

Где построить туалет

• До источников воды (колодцев, скважин, озер, рек) – 25 м;
• До домов, погребов – 12 м;
• До летнего душа или бани – 8 м;
• До ближайшего дерева – 4 м, а до кустарников – 1 м;
• До заборов – не менее 1 м.

Схема: правильное расположение туалета относительно других построек на дачном участкеВажно! Выбирая место строительства, стоит учитывать не только объекты, расположенные на собственном участке, а и те, которые находятся на соседнем.

Чтобы летние вечера на террасе не были испорчены амбре, место выбирают с учетом розы ветров. Если участок расположен под уклоном, туалет лучше ставить в самой низкой точке.

Строительство выгребной ямы

• Герметичная. Дно такой ямы бетонируют, перед заливкой армируют, а чтобы арматура не утонула в бетоне, ее кладут на колышки. Стенки также герметизируют, шпаклюют раствором или замазывают швы битумом.

Герметичная выгребная яма для туалета

• Поглощающая.Такую яму лучше копать до песка, тогда жидкая фракция нечистот будет быстрее уходить в грунт. Дно укрывают слоем крупного щебня или гальки.

Конструкция поглощающей выгребной ямы

Укрепить стены выгребной ямы можно несколькими способами:

• Кирпичная кладка;
• Бетонная конструкция;
• Готовые железобетонные кольца;
• Пластиковый бак.

Сверху яму накрывают, брусьями, шифером или бетонируют, оставляя открытым только участок под стульчаком, и приступают к сборке туалетного домика.

Строительство туалетного домика

Возведение туалета над выгребной ямой (схема правильного размещения)

Основа каркаса

Установка основания туалета на бетонные блоки

Сборка каркаса

Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.

• Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.

Возведение деревянного каркаса для туалета

• Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
• Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
• На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
• Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.

Укрепление каркаса туалета металлическими уголками

• Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.

Обшивка каркаса

Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.

Обшивка каркаса туалета

Совет! Все деревянные элементы конструкции желательно обработать специальной антибактериальной пропиткой, которая защитит материал от влаги и вредителей, а после покрывают лаком или краской

Крыша

Крыша не должна выступать за пределы стен более чем на 30 см. Монтаж начинают с закрепления параллельных досок на небольшом расстоянии. После этого снизу зашивают козырек, прикрепляют доски снаружи по периметру. На подготовленное основание укладывают слой гидроизоляции, обычно, это рубероид, после чего покрывают конструкцию любым кровельным материалом (шифер, металлопрофиль, битумная черепица).

Для туалета достаточно возведения простой плоской крыши

Дачники, которых стандартная схема домика не устраивает, могут подыскать чертежи более интересных вариантов, сделать его самостоятельно или приобрести готовые туалетные домики, они собираются по типу конструктора, а для удобства к ним обязательно прилагается инструкция и все сопутствующие чертежи.

Вытяжная вентиляция

Вытяжная вентиляция в дачном туалете – представляет собой трубу, которая отводит запахи из выгребной ямы. Нижний ее край заводят в яму, а верхний должен подниматься над крышей не менее чем на 20 см.

Обустройство вентиляции дачного туалета

Для обустройства вентиляции подойдет пластиковая труба диаметром 100 миллиметров. Ее притягивают к задней стенке с внутренней или наружной стороны строения и фиксируют железными хомутами. Чтобы усилить тягу на оголовок устанавливают насадку-дефлектор.

Установка двери для туалета

Двери устанавливают обычные деревянные, готовые пластиковые или самодельные, из того материала, которым обшивался каркас. Навешивают дверь на 2 петли. Способ закрытия в принципе может быть любой, традиционно это защелка, шпингалет или крючок, снаружи и внутри. От более хитрых замочных систем, например, с защелками, лучше отказаться, поскольку их механизм будет подвергаться влиянию влаги и быстро поржавеет.

Для установки двери достаточно двух петель

Освещение

Для более комфортной эксплуатации удобств лучше заблаговременно позаботиться об их освещении. Это может быть настенный фонарик, который работает от аккумулятора. Как вариант можно подвести электропроводку и подключить небольшой осветительный прибор.

Варианты освещения дачного туалета

А днем освещать внутреннее пространство будет небольшое окошко. Вырезают его, обычно, над дверьми или в верхней части двери, но вариантов на самом деле больше, от фигурных окон на стенах и до прозрачной крыши.

Совет! Выгребная яма прослужит дольше, если в нее не бросать туалетную бумагу и другие гигиенические или бытовые принадлежности, поэтому обязательно в туалете должно быть ведро. Если позволяют размеры, удобно здесь установить обычный умывальник с подвесным носиком, тем более, что вы гребная яма уже готова.

Пудр-клозет: особенности сооружения

Отсутствие выгребной ямы является основным отличием в строительстве. Но есть и некоторые различия в конструкции домика. Придется подумать о способе извлечения емкости, в которой собираются нечистоты.

Схема: устройство пудр-клозета

Дверцей, обычно, оборудуют заднюю стенку домика или переднюю стенку стульчака. Внутри кабинки устанавливают специальный ящик под торф (золу, опилки). Без вентиляции здесь так же не обойтись, только труба опускается не в яму, а непосредственно под стульчак.

Строительство туалета на даче: видео

Как построить дачный туалет своими руками: фото

•
•
•
•
•
•

•
•
•
•
•
•

Используемые источники:

• https://klimatlab.com/kanalizaciya/kanal-truboprovod/kak-postroit-tualet-na-dache-svoimi-rukami-chertezhi.html
• https://wcloset.ru/119-chertezhi-dachnogo-tualeta-kak-postroit-dachnyy-tualet-svoimi-rukami.html
• https://greensector.ru/postrojjki-na-uchastke/delaem-ulichnyjj-tualet-na-dache-varianty-i-primer-poehtapnogo-stroitelstva.html
• https://sandizain.ru/na-dache/dacha-sanuzel/kak-sdelat-pravilnyj-tualet-na-dache-svoimi-rukami.html
