Установка циркуляционного насоса по схеме своими руками

Монтаж отопления

Вступление

Для автономного отопления загородного дома с естественной циркуляцией, характерна общая проблема. Неравномерное движение теплоносителя по системе приводит к неравномерному прогреванию приборов отопления, особенно если система отопления достаточно протяженная. Решает задачу неравномерного движения теплоносителя тепловые насосы отопления, превращая отопление, в систему отопления принудительной циркуляции.

Зачем ставить циркуляционный насос

Если вы столкнулись с проблемами неравномерного прогрева системы отопления по дому, решить её можно двумя способами:

1. Заменить все трубы отопления, установив трубы большего диаметра;
2. Или установить циркуляционный насос в систему.

Очевидно, что установка циркуляционного насоса значительно дешевле и практичнее, замены труб. Врезав циркуляционный насос в систему можно решить несколько задач:

• Прогрев отопительных приборов будет более равномерный;
• Контур системы отопления значительно расшириться;
• Насос устранит проблему воздушных пробок.

С насосом будет проще принимать душ и одновременно пользоваться другими сантехническими устройствами дома. Кстати, вы всегда можете купить дешевые дешевые душевые кабины Москва полна сюрпризов и интернет-магазин «ТМ Титан» один из них.

Стоит обратить внимание, что для установки циркуляционного насоса, в уже готовую систему отопления не придется делать сложных монтажных работ. Используется технология врезки.

Выбор (расчет) циркуляционного насоса

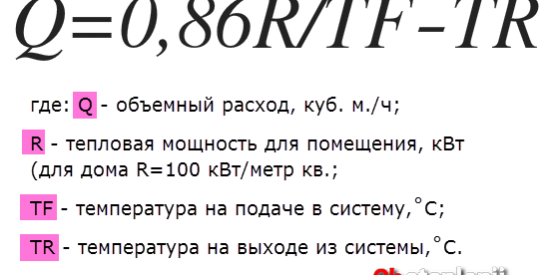

Для выбора циркуляционного насоса, необходимо сделать его расчет мощности. Если у вас сложная система отопления, расчет насоса лучше доверить специалисту. В простой системе отопления, мощность требуемого насоса рассчитывается по формуле:

Расчет позволит выбрать насос по параметру: максимальная производительность по воде или пропускная способность.

Обращаю внимание

Обратите внимание, что для работы циркуляционного насоса необходима доступность электричества. Электрическая мощность не указывается на маркировке насоса, но составляет 100-250 Вт, что позволяет подключить их к любой группе силовых розеток дома. Однако, для защиты от поражения электротоком, линию питания насоса нужно защитить УЗО на 30 mA.

Важно! При работе циркуляционные насосы издают достаточно сильный звук «жужжания».  Этот параметр может быть указан в описаниях насоса и на него нужно обращать внимание, чем он меньше, тем лучше.

Установка циркуляционного насоса в систему отопления

Материал для работ

Из материалов понадобится:

• Сам насос;
• Соединительные фитинги для врезки насоса;
• Обратный клапан или вентиль байпас;
• Два запорных вентиля (шаровых крана) для установки с двух сторон насоса;
• Фильтр грубой очистки;
• Муфта соединительная с контргайкой;
• Подмотка и паста сантехническая.

Инструмент для работ

Для работ приготовьте следующий инструмент:

• Разводной и гаечные ключи нужного размера;
• Сварка.

Выбор места установки насоса

Современный циркуляционный насос «мокрого» типа, можно устанавливать, как в обратную, так и в прямую ветку отопления. Традиционно, циркуляционный насос ставится в «обратку» перед котлом, чтобы:

• Уменьшить износ и увеличить срок эксплуатации ротора насоса;
• Избежать закипания котла из-за вытягивания воздуха из котла насосом;
• Повреждения насоса из-за возможного закипания котла, особенно твердотопливного.

Схема насоса в прямом трубопроводе и Схема насоса в обратном трубопроводе

Инструкция подключить циркуляционный насос

Примечание: Есть два варианта врезки насоса: с установкой перекрывающего вентиля или установкой шарового клапана на основную линию врезки.

• При установке насоса в действующую теплосеть, предварительно слейте весь теплоноситель;
• Если необходимо, проведите чистку труб отопления;

• На участке установки насоса, монтируется байпас. Диаметр трубы байпаса нужно сделать меньше диаметра основной трубы;

• Перед насосом ставим фильтр грязной очистки. На фильтре есть стрелка движения воды. Он остановит шлам системы;

• Вал насоса должен быть установлен горизонтально. На корпусе насоса показана стрелка движения теплоносителя;
• Запорные вентили (шаровые краны) ставятся до и после насоса. Они играют техническую роль на случай ремонта.;
• Запорный вентиль или шаровой клапан ставится на основной трубе теплоносителя;

• При сборке придерживаемся схемы;

• После окончания установки насоса, система заполняется теплоносителем. Далее, открывается винт насоса для стравливания воздуха (вода появится в отверстии винта).

Важно! Установка циркуляционного насоса завершена. Если система отопления короче 80 метров, то достаточно одного циркуляционного насоса.

Фото вертикальной установки циркуляционного насоса с шаровым клапаном

Фото вертикальной установки насоса с тремя вентилями

Электрическое подключение насоса

Ввиду того, что через насос протекает вода, электрическая цепь питания насоса должна защищаться УЗО (устройством защитного отключения) с током отсечки 30 mA. Подсоединять насос к питанию можно:

• Через розетку с заземляющим контактом и степенью защиты IP44;
• Напрямую, без розеток, кабелем, входящим в комплект насоса или кабелем ПВС 3×1,5 мм.

©Obotoplenii.ru

Статьи по теме

Циркуляционный насос увеличивает эффективность функционирования автономной отопительной системы, позволяет на 100% использовать все обогревательные контуры.

Профессиональная установка насоса на отопление гарантирует высокую производительность, понижает шумность работы и позволяет снизить затраты на обслуживание и ремонт. Монтаж прибора особых сложностей не вызывает, но есть ряд нюансов, которые важно учесть.

Мы расскажем вам, как выбрать циркуляционный нанос, поможем определиться с оптимальной схемой врезки оборудования в систему, обозначим монтажные требования, а также приведем пошаговую инструкцию по установке прибора.

Назначение насоса на отопление

Раньше насосы циркуляционного типа использовались только в системах централизованного отопления, а для частного домостроения являлось нормой естественное движение теплоносителя, вызванное разницей температур.

Сейчас принудительная циркуляция применяется повсеместно благодаря появлению компактных и недорогих моделей, рассчитанных на обслуживание отопительных сетей небольших домиков и коттеджей.

С появлением циркуляционных насосов расширилось количество схемных решений. Появилась возможность прокладывать протяженные магистрали различной сложности, при этом зависимость от уклона практически исчезла

Благодаря увеличению скорости движения теплоносителя в трубопроводе тепловая энергия быстрее поступает к радиаторам отопления, соответственно, быстрее происходит прогрев помещений. Нагрузка на котел уменьшилась, потому что нагрев воды стал производиться также быстрее.

Исчезла необходимость в установке громоздких и неудобных трубопроводов большого диаметра, контуры стало легче маскировать под напольным покрытием или заглублять в стены.

Появилась возможность на любом этаже частного дома монтировать систему «теплый пол», которая эффективно действует только при определенном давлении в сети

Главным недостатком насосов для систем отопления считается их зависимость от электричества. Если питание подается с перебоями или существует риск полного отключения электроэнергии на какой-то период, необходима установка резервного электрогенератора или хотя бы бесперебойника.

Остальные минусы касаются конструкций и функционала приборов разных видов. Например, моноблочные агрегаты и устройства с сухим ротором более шумные и требуют постоянного обслуживания, а насос с мокрым ротором требователен к качеству теплоносителя и имеет ограничение по напору.

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором.

Насосы «мокрого» типа. Этот вариант подходит для частных домов. Агрегат компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью – максимальный КПД современных моделей достигает 52-54%.

Циркуляционные устройства для отопительных сетей нельзя путать с аналогичными приборами для ГВС. Насос для отопления не нуждается в антикоррозийном корпусе из бронзы или нержавейки и в дополнительной защите от накипи – соответственно, и стоит дешевле

Насосы с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

• напор, который покрывает потери гидравлики в контуре;
• производительность – объем воды или подача за определенный временной интервал;
• рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
• мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Количество электронасосов подбирают, ориентируясь на протяженность отопительной магистрали. Если общая длина контуров до 80 м, достаточно одного прибора, если больше – потребуются дополнительные устройства

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Дополнительная информация о расчете и выборе циркуляционного насоса для отопления представлена в статьях:

Требования к монтажу циркуляционного насоса

Существует ряд норм, на законодательном уровне регламентирующих установку циркуляционного насоса в систему отопления. Часть правил изложена в СНиП 2.04.05 «Отопление…». Например, там говорится о приоритете схем с принудительной циркуляции в отопительных сетях.

Практически все требования обоснованы эффективностью работы системы в целом и циркуляционного прибора в частности. Например, вал устройства с мокрым ротором необходимо устанавливать на трубе строго горизонтально по уровню, чтобы внутри не возникало воздушных пробок и детали насоса не изнашивались раньше срока.

Обязательный элемент системы – расширительный бак, компенсирующий изменения объема теплоносителя при нагревании/охлаждении. Его место в системе закрытого типа – на обратке, перед циркуляционным насосом

Фильтр от грязи и абразивных частиц нужен в любом случае даже при монтаже монолитных моделей. Профильтрованный теплоноситель принесет гораздо меньше ущерба деталям насоса, чем жидкость с песком и взвесями.

Грязевик устанавливают пробкой вниз по направлению движения воды, чтобы снизить сопротивление и облегчить обслуживание системы.

Некоторые правила диктуют производители. Например, старые модели определенных марок было принято устанавливать исключительно на обратке, так как они не выдерживали высоких температур.

Сейчас насосы приобрели более универсальный характер и их можно ставить в любом подходящем месте, но с соблюдением параметров мощности.

Разбор технологии установки

Сам процесс установки происходит быстро, так для крепления корпуса необходимо закрепить две накидные гайки. Это очень удобно для дальнейшего техобслуживания и ремонтных работ. Но перед монтажом необходимо правильно выбрать место установки, иначе насос либо будет работать с перебоями, либо в скором времени выйдет из строя.

Схемы врезки насоса в сеть

Выбирая одну из схем, необходимо учесть тип отопительной системы, модель котла и удобство обслуживания.

Вариант 1. Это наиболее распространенное решение: насос монтируют на «обратке», по которой остывший теплоноситель возвращается в котел. Теплая вода не так агрессивно воздействует на детали прибора, поэтому он служит дольше.

Удачное место для монтажа – между мембранным баком и отопительным котлом. Эта схема универсальна, она одинаково хороша для открытой и закрытой системы, а также для подключения приборов коллекторным способом (+)

Вариант 2. Это решение актуально, если возможности установить насос на «обратке» по каким-то причинам нет. Тогда его фиксируют в начале контура, на подаче, но не возле котла, а после группы безопасности.

Современные аппараты легко выдерживают высокую температуру, однако до сих пор встречаются специалисты, отвергающие подобную схему.

Отсекающие краны являются сопутствующими элементами и требуются для быстрого обслуживания. Чтобы снять циркуляционный насос, необходимо открутить краны, находящиеся по обе стороны от корпуса (+)

Существует такой вариант отопительной сети, как открытая система с расширительным баком, установленным в самой высокой точке контура.

Если установить циркуляционный насос, то появится возможность эксплуатировать ее в двух режимах: естественном и принудительном. Естественная циркуляция пригодится, если возникнут перебои с электричеством.

Чтобы можно было переключать систему из одного режима в другой, циркуляционный прибор устанавливают не на трубе, а на байпасе – специальном отводе. При включении насоса трубу перекрывают краном

Последняя схема относится только к сетям с твердотопливным котлом. Насос на подаче не устанавливают из-за опасности взрыва. Дело в том, что у котлов на твердом топливе нельзя быстро остановить процесс нагрева, вследствие чего происходит закипание воды.

Кипяток с паром попадает внутрь насоса, он снижает производительность, охлажденная вода в контуре не успевает поступать обратно в котел в необходимом количестве – и он раскаляется еще больше. Результатом перегрева и становится взрыв.

Дополнительным элементом сети становится термосмесительный клапан. Он служит для переключения циркуляции теплоносителя с малого круга (с байпасом) на большой (+)

Если в разогревающийся котел запустить охлажденную воду из контура, выпадет конденсат. Чтобы этого не произошло, вода сначала разогревается в малом контуре до +55°С, а затем термостатический клапан производит плавное переключение на большой контур.

В результате холодная вода смешивается с уже разогретой и «температурного шока» для котла не происходит.

Как производится трубопроводная обвязка

Обвязка циркуляционного насоса – это оборудование, необходимое для его правильного функционирования, а также для бесперебойной работы всей отопительной системы.

Сначала необходимо окончательно решить, сколько будет насосов. Для одного простого контура достаточно одного аппарата, но при сложной разводке возможна установка двух и более.

Если в доме планируется задействовать систему «теплый пол» или установить бойлер косвенного нагрева, то лучше количество приборов увеличить до двух. Если установлено два котла – твердотопливный и электрический – также потребуется отдельный насос на каждый агрегат.

Правильные (вверху) и неправильные (внизу) варианты монтажа насоса. Если выбрать неверное положение и сместить ось ротора с горизонтали, может произойти завоздушивание или перегрев (+)

Как уже было сказано выше, обязательными элементами являются шаровые краны. Их монтируют вместе с насосом, а в случае возникновения аварийной ситуации воспользоваться придется именно ими.

Необходим и обратный клапан из латуни или чугуна, чтобы теплоноситель двигался в одном заданном направлении. Его монтируют на трубе сразу после насоса, по ходу движения воды.

Потребуется фильтр-«грязевик» для предотвращения попадания твердых частиц в корпус прибора. Фильтры тонкой очистки в контуры отопления не ставят. Если необходима чистая вода, то ее предварительно очищают еще до заливки в систему.

Существует риск попадания в сеть воздуха, поэтому есть и необходимость в монтаже воздушного клапана. Он может включаться в автоматическом режиме, но есть и ручные модели.

С помощью штуцера на небольшом расстоянии от насоса устанавливают манометр, иногда – два одинаковых устройства с обеих сторон. С их помощью контролируют правильность работы циркуляционного агрегата

После монтажа всех приборов происходит подключение насоса к питанию. Большая ошибка – использовать обыкновенную розетку без заземления. Это нарушение техники безопасности и в момент аварии может стоить жизни.

Существуют более разумные способы электропитания:

• через бесперебойник (ИБП);
• чрез дифференциальный автомат защиты;
• путем подключения к автоматике котла.

Всего проще использовать автомат защиты: потребуется сам выключатель на 8 А, контакты, провода. Но для практического применения очень удобно решение с термостатом.

Схема подключения с термостатом. Когда температура теплоносителя в сети падает ниже определенного показателя, термостат срабатывает и отключает электропитание (+)

Если запланирована установка ИБП, то можно организовать подключение бесперебойника и к насосу, и к котлу одновременно.

Краткая инструкция по монтажу

Распространен вариант монтажа насоса на байпас. Это обусловлено двумя вескими причинами: появляется возможность оперативного демонтажа или временного отключения прибора от сети, например, при возникновении проблем с электричеством.

Обвязка на байпасе:1 – ЦН; 2 – «американки»; 3 – фильтр; 4 – краны отключения; 5 – основная труба, «обратка» или подача; 6 – кран, перенаправляющий теплоноситель в байпас

В продаже имеются различные модификации готовых насосных узлов: под сварку или фланцевое соединение, с местами для установки кранов или клапанов, со специальным участком, отведенным под насос.

Но если готовый узел приобрести не удастся или недостаточно места для его монтажа, можно самостоятельно организовать обвязку байпаса и зафиксировать все детали на отведенных для них местах.

Для работы необходимы следующие инструменты и материалы:

• набор рожковых или разводных ключей для сборки;
• плоскогубцы:
• льняная нить или пакля;
• герметик Unipak.

Гайки-«американки» обычно поставляются в комплекте вместе с насосом, но краны, переходники или сгоны также придется подготовить. Внимание следует уделить более надежному материалу изготовления арматуры и диаметру изделий.

Порядок действий:

1. Сборка узлов с кранами. Два будут располагаться по краям от насоса, третий станет частью прямой трубы. Важно измерить участок «обратки», чтобы точно вварить фрагмент с краном.
2. Сборка насосной петли. Затягивание гаек необходимо отодвинуть на финишный этап монтажа, а пока их стоит только накрутить.
3. Примерка петли байпаса. Отмечают места варки узлов в трубу.
4. Сварка, которую следует доверить квалифицированному сварщику.
5. Сборка нижнего узла — на «обратке».
6. Подключение насоса к электропитанию.

В качестве примера — монтаж насоса GRUNDFOS.

Галерея изображенийХарактеристики прибора: рабочая температура от -25 °С до + 110 °С, производительность – 5 м³/ч, диаметр соединения – 25 мм, напор – 1,9 м, мощность – 50 Вт, стоимость – 14 тыс. руб.Температурные параметры устройства позволяют устанавливать его на любом отрезке контура. Здесь выбрана труба подачи – не самый лучший, но допустимый вариантВ верхней части схемы расположен насосный узел с двумя заранее вмонтированными кранами и фильтром, в нижней – кран отсечения для установки на трубу подачиПроизведена сварка штуцеров с трубой, все соединения загерметизированы, заизолированы, после чего узел покрыт антикоррозийной краской по металлуЦиркуляционный насос GRUNDFOS UPSМесто установки – подача от газового котлаСхема расположения насоса и деталейРезультат установки циркуляционного насоса

Обслуживание установленного насоса проводится в рабочем режиме. Необходимо чаще чистить фильтр и проверять показания манометра.

Если значения не соответствуют норме, аппарат необходимо снять и отрегулировать. Лучше это делать в специализированной мастерской.

Выводы и полезное видео по теме

Теоретические знания быстрее усваиваются в сопровождении интересного видео, раскрывающего последовательность и особенности работ по монтажу приборов.

Видеообзор насоса WILO – комплектация и установка:

Практика показывает, что продвинутые любители домашнего благоустройства справляются с монтажом циркуляционного насоса самостоятельно.

Однако при возникновении затруднений лучше обратиться к специалистам: только квалифицированные мастера знают, как правильно обвязать и установить насос на отопление, соблюдая все нюансы выбранной схемы.

У вас есть личный опыт установки циркуляционного насоса? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Наличие циркуляционного насоса стало привычным и почти обязательным во всех типах отопительных систем. Назначение этого прибора состоит не только в обеспечении перекачивания теплоносителя по системе отопления, но и в:

• ускорении прогрева всей системы;
• выравнивании температуры по всему периметру отапливаемого помещения;
• компенсации конструкционных дефектов отопительного оборудования, препятствующим или тормозящим движение воды.

При правильном монтаже циркуляционного насоса увеличивается КПД всего отопительного контура. Правильный выбор мощности, возможность включать и выключать прибор, регулировать его обороты будет способствовать рациональному расходу электроэнергии, ресурса самого перекачивающего устройства, эффективности отопительной системы. Чтобы всего этого достигнуть, следует реализовать несколько условий.

Оглавление:

Расчёт расхода и особенности монтажа циркуляционного насоса

Перед тем, как начать установку насоса, необходимо его выбрать и приобрести. Главное в выборе – опираться на показатели мощности оборудования. Слишком большие показатели повлекут неоправданно завышенную цену, недостаточные параметры не позволят прибору выполнять в полной мере возложенные на него функции.

Расчёт необходимой перекачивающей способности циркуляционного насоса. Этот показатель рассчитывается, опираясь на следующие нюансы:

А) 1 кВт мощности котла способен нагреть 1 литр воды в минуту. Значение в 50 кВт потребует прохождения через котёл 50 литров.

Б) Теплоноситель движется в трубах с усреднённым показателем скорости в 90 метров в минуту.

В) От диаметра каналов зависит количество проходимой через них жидкости. Чем они уже, тем больше их сопротивление. Из-за этого расход воды не прямо пропорционален диаметру трубы, например:

• при диаметре трубы полдюйма пропускная способность её составит 5,7 л/с;
• показатель в ¾ дюйма обеспечит расход воды в 15 л/с;
• 1 дюйм пропустит 30 литров;
• через 2 дюйма пройдёт 170 л.

Г) Мощность перекачивающего прибора зависит от длины трубопровода. Для каждого метра протяжённости системы потребуется напор насоса, равный 6 см.

Д) Перечисленные значения дополняются учётом числа радиаторов и количества этажей здания, а также:

• типа автоматики,
• материала труб,
• вида запорной арматуры.

Е) При покупке насоса следует обеспечивать запас его мощности на 20 % для преодоления возможных сторонних негативных факторов воздействия на систему.

Ж) Приняв во внимание все данные, получается, что для строения:

• 250 кв. м. подойдёт прибор, имеющий расход 3,5 куб. м./час и создающий давление в 0,4 атмосферы;
• 350 кв. м. потребуется насос с производительностью 4,5. куб. м./ч с напором около 0,6 атм.;
• 800 кв. м. обеспечит циркуляцией оборудование с показателем 11 куб. м/час и давлением жидкости на выходе в 0,8 атм.

Особенности монтажа циркуляционного насоса

Важными являются следующие позиции:

Общие правила монтажа

Перед выбором места установки стоит принять во внимание возможность обеспечения ремонта и обслуживания прибора. Это требует обустройства запорной арматуры.

Для продления срока службы установленного насоса рекомендуется ставить его на трубу (обратку), которая подаёт воду из системы на котёл. Это позволит не перегреваться смазке в подшипниках насоса. При этом, вал мотора должен находится параллельно поверхности пола. Это защитит его от пагубного воздействия возможных воздушных пробок.

Перед прибором рекомендуется установка фильтра грубой очистки теплоносителя (грязевика). Такое дополнение не позволит образовавшейся грязи и накипи участвовать в разрушении подшипников и крыльчатки насоса. Здесь важно, чтобы бочонок грязевика был расположен по направлению вниз.

Оптимальная дислокация оборудования в общей системе

Перекачивающее устройство ставят на обратку, как можно ближе к котлу. Это не только продлит жизнь циркуляционному насосу, но и убережёт котёл от перегрева и закипания. Если оборудование используется для подачи жидкости в тёплый пол, то допустима установка насоса на подающую магистраль.

Такое расположение устранит возможность появления воздушных пробок в магистральном контуре. В этом случае, насос ставят как можно ближе к системе тёплого пола и дальше от котла.

Если устанавливается расширительный бак, то его местонахождение должно быть перед циркулярным насосом.

Прибор всегда рекомендуется монтировать в специальном отводе, который называется байпас.

Варианты обвязки

Их различают три:

1. Гравитационная или естественная обвязка

При таком типе движение теплоносителя обеспечивается за счёт свойств жидкости расширятся при нагревании и уменьшаться в объёме при остывании. Это влияет на повышение или понижения давления в трубах, которые расположены под небольшим углом к котлу. Нагревательный агрегат ставится в самой низкой точке. Разогретая теплая вода, за счёт высокого давления, поднимается до наиболее удалённой точки. По обратке остывшая жидкость попадает снова в котёл. При таком обустройстве системы дополнительное оборудование для перекачки воды не требуется.

2. Принудительная обвязка

В этом случае, движение жидкости по трубам обеспечивают дополнительные приборы, которые могут быть в структуре самого котла, так и монтироваться непосредственно в систему. Котёл и трубы могут монтироваться без специальных условий.

Данный вариант является наиболее эффективным с позиции быстрого и равномерного нагрева помещения, но имеет некоторые отрицательные особенности. Полная энергозависимость требует наличия защитного оборудования в структуре котла на случай выключения подачи электроэнергии. Отсутствие циркуляции может вызвать закипание жидкости в теплообменнике. Вся отопительная конструкция не сможет работать без электроснабжения, что не всегда удобно в регионах, где имеют место систематические его отключения. Работа насосного оборудования потребляет, хоть и немного, но постоянно электричество, что ведёт к дополнительным финансовым расходам. Насос может быт встроен в такую систему, как напрямую в обратку, так и через байпас.

3. Комбинированная обвязка

Это наиболее оптимальная и распространённая система. Перекачивающее устройство монтируется в такой тип отопительной конструкции только путём установки байпаса. Это позволяет производить нагрев помещения, как с использованием насоса, так и без него, если трубы и котёл установлены соответствующим образом.

Запорная арматура при обвязке состоит из обратного клапана, задвижек и грязевика.

Клапан ставиться между котлом и перекачивающим устройством, не давая жидкости получить обратный ход в момент остановки прибора.

Наиболее желательными компонентами при обвязке являются шаровые краны, которые в открытом состоянии не создают препятствия движению жидкости.

Подключение к электросети

• к букве N на приборе присоединяется провод с нулём;
• к букве L монтируется фаза;
• на клему со значком земли крепится провод заземления.

Подача тока на насос должна производится через выключатель-автомат. Это убережёт пользователя и другое оборудование при возникновении аварий.

Для удобства интеграции циркуляционных приборов в общую отопительную систему существуют готовые схемы, на которых наглядно изображено не только обустройство байпасов, запорной арматуры и электрического подключения, но и показаны разные варианты его исполнения.

Эффективный способ повышения КПД системы отопления с гравитационной циркуляцией – монтаж насоса, который повысит скорость тока теплоносителя. Вода по пути от котла к дальним помещениям не успеет остынуть. В доме станет теплее и уютнее, а расходы на энергоносители сократятся. Чтобы добиться желаемого, при монтаже необходимо четко соблюдать правила установки. Одно из них – обвязка циркуляционного насоса, без которой оборудование будет работать некорректно и быстро выйдет из строя.

Как повысить КПД автономной системы отопления

Установка циркуляционного насоса – оптимальный способ повышения КПД системы отопления. Добавить новую единицу в действующую систему не сложно. Работы не требуют много времени и сил, а отдача тепловой энергии увеличится.

Существует три типа циркуляции теплоносителя:

• Естественная (гравитационная) – ток воды в трубах происходит за счет давления, которое создается в системе. Котел размещают ниже уровня пола, а трубы – под небольшим уклоном от котла к наиболее удаленной точке системы. Трубы обратки также располагают под углом, но уже по направлению к котлу. При такой схеме оборот воды в коммуникациях замедляется по мере удаления теплоносителя от котла. Вода остывает, поэтому в комнатах становится холодно.
• Принудительная – теплоноситель нагнетается в трубы под давлением, обусловленным работой циркуляционного насоса. Средняя скорость движения воды в сети составляет 1,5 м/сек. Данного показателя достаточно для сохранения тепла в процессе движения теплоносителя от котла к самому дальнему радиатору.
• Комбинированная – система может работать в двух режимах.

Обвязкой насоса называют сантехнические приспособления, установленные для технологичной врезки оборудования в общую цепь

Переход от естественной циркуляции теплоносителя на принудительную или комбинированную возможен при эксплуатации любых котлов – газовых, электрических, твердотопливных. Будет разниться тип монтажа нового оборудования – понадобится обвязка циркуляционного насоса отопления.

Принудительное движение теплоносителя выбирают, если котельное оборудование не работает при отключении электроэнергии. В этом случае система полностью останавливается.

Большинство газовых, твердотопливных или комбинированных котлов могут работать независимо от электроснабжения. Поэтому насос монтируют с учетом возможности отключения при авариях в электросетях.

ВАЖНО ЗНАТЬ: Комбинированная циркуляция важна для систем с твердотопливными котлами, т.к. их практически невозможно мгновенно отключить. Даже если оборудование зависит от электричества, горячий теплоноситель будет какое-то время циркулировать естественным образом.

Компоненты обвязки циркуляционного насоса

Монтаж оборудования предполагает установку цепочки деталей, в центре которой находится сам насос. Без должного оснащения прибор работать не будет или выйдет из строя.

Запорная арматура

Формируется из шаровых кранов, установленных по следующей схеме:

Схема монтажа запорной арматуры

При перекрытии задвижек доступ теплоносителя к насосу будет полностью прекращен. К такой мере прибегают в следующих случаях:

• Насос установлен на байпасе, котел не зависит от подачи электроэнергии, что дает возможность перейти на естественную циркуляцию;
• Прибор вмонтирован в общую цепь отопления. При проведении профилактических работ или при выходе из строя его беспрепятственно снимают, перекрывая краны с обеих сторон. Сливать воду из системы не придется.

Дополнительные элементы

К данной категории оснащения относят:

• Фильтр грубой очистки с отводным мешочком. Его устанавливают перед устройством, по направлению тока воды. В процессе эксплуатации в теплоносителе накапливаются загрязнения, которые не должны попасть в насос;
• Обратный клапан. Устанавливается в системах с пневматическим расширительным баком или в случае монтажа двух насосов (например, в двухэтажных домах);
• Автоматический или ручной воздушный клапан. Устанавливается на тройник после второго шарового крана. Необходим для стравливания воздуха, который периодически скапливается. Если аналогичный элемент предусмотрен в конструкции насоса, в цепочке второй клапан не нужен.

Порядок сборки обвязки

Сборку обвязки осуществляют согласно схеме выше. При выполнении работ соблюдают такие правила:

• Диаметр врезаемых элементов может превосходить номинальное сечение основных коммуникаций на 1-2 типоразмера. Для соединения используют соединительные переходники;
• Непосредственно монтаж насоса при резьбовом подключении выполняют с помощью накидной гайки (так называемой «американки»);
• Места соединений герметизируют и укрепляют сантехническим льном и герметиком.

Рекомендуется сначала выполнить сборку всех элементов и уже затем готовую конструкцию врезать в коммуникации. Из системы отопления предварительно сливают воду, промывают трубы и радиаторы.

Пример обвязки при вертикальной установке байпаса

ВАЖНО ЗНАТЬ: Обвязка циркуляционного насоса в системе отопления не должна приводить к избыточному давлению на корпус устройства.

Как правильно врезать в систему отопления насос с обвязкой

Способ встраивания в общую цепочку зависит от типа циркуляции:

• Принудительная – подготовленный новый участок монтируют в основную трубу, желательно между котлом и расширительным баком, а не на обратке, как было принято раньше;
• Комбинированная – для установки используют специальное приспособление, называется байпас. Он представляет собой сборную полурамку, на которую монтируют компоненты обвязки и сам прибор.

Еще один вариант монтажа байпаса – насос и обвязка располагаются на основной трубе, запорный кран – на надстройке

Далее байпас подсоединяют над или под трубой под прямым углом. Возможна и вертикальная врезка. В этом случае не нужен воздушный клапан. Воздух будет вытесняться естественным образом.

На основной трубе, примерно под насосом, предусматривают запорную арматуру. Когда система работает в принудительном режиме, нижний кран перекрыт, весь поток теплоносителя направляется в байпас, проходит через фильтр и насос. Для работы в естественном режиме перекрывают запорную арматуру прибора и открывают шаровой кран на основной трубе.

Хотя на первый взгляд сборка и монтаж циркуляционного насоса не представляет труда, при отсутствии должного опыта лучше не полагаться на собственные силы. Обращайтесь к профессионалам.

Переоснащение системы отопления не относится к капитальным преобразованиям, но влечет качественные изменения, на этапе запуска нуждающиеся в контроле специалистов. Поэтому целесообразнее доверить выполнение работ специалистам. Аргументы в их пользу – практический опыт, доскональное знание предмета и любовь к своему делу.

Видео:правильная установка насоса

Для того чтобы сделать жизнь в доме максимально комфортной в зимний период времени, обязательно следует выполнить такую операцию, как монтаж циркуляционного насоса в систему отопления. Процедура это не слишком сложная и при необходимости может быть произведена самостоятельно. Но, конечно же, предварительно придется подобрать подходящее по всем параметрам оборудование, а также ознакомиться с технологией его установки.

Преимущества использования

Системы с естественной циркуляцией теплоносителя имеют целый ряд недостатков. Во-первых, в доме приходится монтировать трубы со слишком большим диаметром. Это необходимо для того, чтобы вода свободно по ним циркулировала, нигде не задерживаясь. Во-вторых, при монтаже такой системы приходится рассчитывать угол наклона труб. Ну и в-третьих, оборудование этого типа не слишком удобно в использовании.

Монтаж циркуляционного насоса в систему отопления позволяет решить все эти проблемы. Трубы при его использовании можно ставить тонкие. Наклон в таких системах делать не обязательно, тепло же по комнатам распределяется равномерно. Установить такой насос можно в том числе и в систему с естественной циркуляцией теплоносителя. В этом случае при отключении электроэнергии дом не останется без обогрева.

Разновидности

В настоящий момент производится всего два основных типа циркуляционных насосов: с «мокрым ходом» и обычные. Первая разновидность отличается не слишком большой мощностью, работает бесшумно и используется обычно в загородных домах и коттеджах. Чаще всего это однофазное оборудование.

Установка циркуляционного насоса в систему отопления многоквартирного дома производится точно так же, как и в сеть частного небольшого здания. Однако при этом используется оборудование обычное, то есть такое, в котором ротор и статор отделены от улитки водонепроницаемой мембраной. Монтаж при этом производится на магистрали в отдельном помещении – котельной. Дело в том, что работают такие насосы очень шумно. Это трехфазное мощное оборудование, требующее, помимо всего прочего, периодической смазки.

Как правильно выбрать

Прежде чем приступать к такой процедуре, как монтаж циркуляционного насоса в систему отопления (своими руками это сделать вполне возможно, в чем вы скоро сможете убедиться), следует, конечно же, приобрести все необходимое оборудование. Итак, в том случае, если вам нужен насос для частного дома, стоит купить однофазную модель с «мокрым ходом» ротора. Для многоквартирного дома или очень большого коттеджа подходят трехфазные мощные насосы.

В любом случае при покупке следует изучить технический паспорт модели. При этом в первую очередь нужно обратить внимание на следующие параметры:

• Производительность. Этот показатель обычно выражается в литрах или кубометрах. Означает он тот объем жидкости, который насос может пропустить через себя за час. Для того чтобы подобрать подходящую модель, следует знать о том, какое количество воды закачивается в систему. Значение производительности должно превосходить эту цифру примерно в три раза.
• Напор. Этот параметр показывает, с какой силой насос может втягивать теплоноситель. Прибор должен без труда справляться с перекачкой воды по всем изгибам отопления, при необходимости поднимать ее на верхние этажи и т. д. К примеру, для многоквартирного дома нужно будет приобрести оборудование с напором примерно в 20 м. Для коттеджа подойдет и менее мощная модель.

Очень удобными в использовании считаются циркуляционные насосы с автоматикой. Такую модель можно поставить на таймер, и она будет сама отключаться и включаться при необходимости.

Основные правила установки

Чаще всего монтаж циркуляционного насоса в систему отопления производится через обводную трубу, называемую байпасом. В этом случае при отключении электроэнергии система переводится на естественную циркуляцию без каких бы то ни было проблем. Для того чтобы пустить воду напрямую, нужно всего лишь перекрыть вентили на байпасе.

Производится установка циркуляционного насоса только на обратную трубу между последним радиатором и котлом отопления. Связано это с тем, что насос не толкает воду, а всасывает его. К тому же под воздействием очень горячего теплоносителя в подающей трубе его механизмы быстро выходят из строя.

Между насосом и котлом устанавливают только манометр, термометр и клапан сброса давления. Непосредственно рядом с ним на байпасе монтируется фильтр. В любой системе отопления очень много разного мусора: окалины, ила и т. д. Без фильтра крыльчатка насоса быстро забьется, в результате чего он просто-напросто выйдет из строя.

Выполняя такую операцию, как установка циркуляционного насоса в систему отопления частного дома, обязательно следует соблюдать такие рекомендации:

• Если врезка производится в уже действующую сеть, из магистралей предварительно следует слить воду. Трубопровод при этом нужно тщательно промыть.
• После завершения полного цикла установки система снова заполняется водой.
• Все соединения обязательно нужно промазать герметиком.
• На заключительном этапе следует открыть центральный винт на корпусе насоса и выпустить из него лишний воздух.

</h2>

Как установить

Монтаж циркуляционного насоса в систему отопления своими руками производится следующим образом:

• В намеченном участке обратной трубы вырезается кусок, длина которого должна быть равна ширине байпаса.
• На оба освободившихся конца устанавливаются тройники.
• Эти элементы соединяются куском трубы с вмонтированным в нее вентилем.
• К каждому тройнику подсоединяется по Г-образному куску трубы с гайками на конце и вентилями.
• На одном из Г-образных кусков устанавливается фильтр (между вентилем и насосом).
• Гайки прикручиваются к патрубкам циркуляционного насоса.

Устанавливать прибор следует таким образом, чтобы теплоноситель впоследствии двигался по направлению, указанному стрелкой, нанесенной на корпус. Помимо этого, место для его врезки следует выбирать таким образом, чтобы впоследствии к нему не был затруднен доступ.

Как подключить к электросети

При использовании описанного выше способа монтажа циркуляционного насоса его вал будет расположен в горизонтальном положении. В этом случае в нем не будет скапливаться воздух, препятствующий смазке подшипников. Помимо всего прочего, при установке прибора обязательно следует проследить за тем, чтобы клеммная коробка располагалась сверху.

Подключают электронасос к электросети соблюдением всех положенных правил безопасности. Кабель питания обязательно должен быть снабжен штекером или выключателем. Минимальное расстояние между осями контактов – 3 мм. Сечение кабеля – не менее 0.75 мм. Разумеется, подключаться насос должен к розетке с заземлением.

Один или несколько?

Обычно в частном доме в систему отопления вмонтируется только один циркуляционный насос. Мощности современного оборудования этого типа вполне хватает для того, чтобы обеспечить достаточную скорость течения теплоносителя. Два насоса включается в систему только в том случае, если общая длина труб превышает 80 м.

Можно ли устанавливать без байпаса

На обводной трубе обычно производится монтаж циркуляционного насоса в систему отопления открытого типа. При этом в случае необходимости у хозяев загородного дома появляется возможность переключения сети на естественный ток теплоносителя. Если же система спланирована без уклонов, насос можно вмонтировать в трубу и без байпаса. В этом случае установка производится напрямую в обратную магистраль. При этом также должна быть смонтирована запорная арматура. Это позволит с легкостью снять прибор для ремонта или замены без необходимости слива воды из системы.

Такая процедура, как монтаж циркуляционного насоса в систему отопления без байпаса, производится обычно только в том случае, если в доме имеется альтернативный источник электроэнергии. Это может быть, к примеру, современный бензиновый или дизельный генератор. В этом случае при внезапном отключении электроэнергии здание не останется без отопления.

Как установить на полипропилен

Теперь давайте посмотрим, как производится в данном случае монтаж циркуляционного насоса в систему отопления. Полипропилен – материал достаточно легкий и удобный в работе. Подключение оборудования в этом случае делают так:

• К концам магистрали припаивают специальные соединения (3/4).
• Далее к ним с использованием льна крепят краны.
• Затем последние с помощью сгонов соединяют с узлом насоса.

Правила эксплуатации

Современные циркуляционные насосы отличаются надежностью и долгим сроком службы. Но, разумеется, иногда выходит из строя и это оборудование. Случиться подобная неприятность может, к примеру, из-за:

• слишком сильной или слабой подачи воды,
• эксплуатации без теплоносителя в системе,
• в случае длительного простоя,
• при слишком сильном нагреве воды (свыше +65 гр).

Как демонтировать

Итак, мы с вами рассмотрели, как производится установка циркуляционного насоса в систему отопления закрытого типа и открытого. Теперь давайте обсудим, как снять это оборудование в случае необходимости его ремонта или замены. Процедура эта состоит всего из нескольких шагов:

• насос обесточивается,
• перекрываются вентили на байпасе,
• открывается кран на основной магистрали,
• откручиваются гайки крепления.

В том случае, если насос установлен в систему уже давно, он, скорее всего, окажется прикипевшим. Поэтому его придется выбивать постукиваниями киянки.

Отремонтировать насос самостоятельно, в случае если хозяин дома не имеет в этом деле достаточного опыта, получится вряд ли. Скорее всего, его придется нести в ремонтную мастерскую. Но чаще всего владельцы загородных зданий все же устанавливают в систему новое оборудование, благо стоят насосы сегодня не слишком дорого.

Используемые источники:

• https://obotoplenii.ru/montazh-otopleniya/ustanovka-tsirkulyatsionnogo-nasosa-svoimi-rukami-instruktsiya-podklyuchenie-foto-rabot
• https://sovet-ingenera.com/otoplenie/otop-oborudovanie/ustanovka-nasosa-na-otoplenie.html
• https://nasosdom.ru/kak-ustanovit-cirkulyacionnyj-nasos/
• http://teploguru.ru/elementy/nasos/obvyazka-cirkulyacionnogo-nasosa-otopleniya-osobennosti-sborki-i-komplektacii.html
• https://fb.ru/article/204426/montaj-tsirkulyatsionnogo-nasosa-v-sistemu-otopleniya-svoimi-rukami
