Выбрать теплосчетчик для дома, коттеджа не такая простая задача, как может показаться на первый взгляд. В данной статье рассмотрим критерии необходимости установки теплового счетчика на частный дом, порядок установки и разберем наиболее доступные варианты счетчиков тепловой энергии.

         Сначала разберемся нужен ли вообще теплосчетчик. Практический опыт показал 2 основных признака необходимости установки теплосчетчика:1. В самом холодном месяце цена за отопление более 22.3 рублей за квадратный метр (при тарифе 1200 рублей/Гкал). Например: счет за отопление дома площадью 150 м2 в январе составил 6000 рублей при тарифе 1800 руб/Гкал. 6000 * 1200 / (1800*150) = 32 рубля на квадратный метр. 2. Оплата за отопление происходит круглый год. Если хоть одно из этих условий распространяется на Ваш дом, можете даже не сомневаться в технико экономическом обоснование установки теплосчетчика.

Для начала определимся с алгоритмом установки теплосчетчика.

1. Получение Технических условий в ресурсо-снабжающей или управляющей организации

         Для получения Тех. Условий необходимо написать заявление на имя руководителя ресурсо-снабжающей или управляющей организации. В течении 10 дней Вам должны предоставить тех. условия.

2. Разработка проекта узла учета тепловой энергии.

         На основе полученных технических условий выполняется проект теплового узла специализированной организаций. В проекте определяются все основные решения по установке теплосчетчика. Определяются границы балансовой принадлежности.

3. Согласование проекта.

         Выполненный проект согласуется с ресурсо-снабжающей или управляющей организацией.

4. Установка, выбранного в проекте теплосчетчика.

         В соответствии с выполненным проектом производится установка теплового узла. Производится настройка теплосчетчика

5. Опломбировка узла.

         Выполняется ресурсо-снабжающей организаций. В результате опломбировки вносятся паспортные данные установленных приборов, проверяется соответствие схемы. Подписывается акт опломбировки.

Рассмотрим основные доступные решения организации учета тепловой энергии частного дома.

         Все основные решения определяются в проекте, поэтому для подробного определения цен и решений примем приблизительные исходные данные : Площадь частного дома 150 м2 Диаметр труб-32 мм тепловой график 90С/75С. Система отопления: Закрытая

Основные Решения для установки теплосчетчика в частный дом

Решение №1 Квартирный теплосчетчик

         Различия в данных теплосчетчиков заключается только в удобстве монтажа на подающий или обратный трубопровод. Обращаем ваше внимание, что теплосчетчик, предусмотренный для установки в обратный трубопровод, не может быть установлен в подающий, также теплосчетчик предусмотренный для установки в подающий трубопровод, не может быть установлен в обратный. Это требование обусловлено разными формулами для подсчета тепловой энергии.          По типу расходомера квартирные теплосчетчики подразделяют на механические и ультразвуковые.          В механических теплосчетчиках используется крыльчатые расходомер, аналогичный используемым в счетчиках воды. Количество оборотов крыльчатки соответствует расходу проходящей жидкости.          В ультразвуковых теплосчетчиках, используется ультразвуковой принцип определения расхода. Ультразвуковой сигнал направляется по направлению потоку и против. За счет этого определяется разность времени прохода сигнала. В данных теплосчетчиках отсутствуют движущиеся части, что делает данные приборы очень надежными. Стоимость работ «Под ключ» :

Теплосчетчик	Интервал поверки	Стоимость «под ключ»
Итэлма СТЭ-21 (механический)	4 года	13 500 р
СТК МАРС (механический)	6 лет	14 800 р
Тепловодомер ELF (механический)	6 лет	18 300 р
Тритон (механический)	5 лет	16 200 р
Multical 302 (ультразвуковой)	6 лет	28 300 р

*Примерный расчет стоимости всех работ и оборудования Схема узла учета при установке квартирного теплосчетчика: Схема 1. Тепловой узел частного дома 5 — квартирный теплосчетчик» Обращаем Ваше внимание, что данное решение может не устроить ресурсо-снабжающую или управляющую организацию, так как согласно Постановлению правительства №1034 необходимо контролировать объем теплоносителя в подающем и обратном трубопроводе. Для соблюдения данного условия применяется решение 2. «

Решение № 2 Квартирный теплосчетчик со счетчиком горячей воды.

Согласно пункту 98 Постановления Правительства Российской Федерации от 18 ноября 2013 г. N 1034 «О коммерческом учете тепловой энергии, теплоносителя» : «..В открытых и закрытых системах теплопотребления, суммарная тепловая нагрузка которых не превышает 0,1 Гкал/ч, на узле учета с помощью приборов определяется только время работы приборов узла учета, масса (объем) полученного и возвращенного теплоносителя, а также масса (объем) теплоносителя, расходуемого на подпитку…»          Исходя из этого расходомеры должны быть установлены на подающем и обратном трубопроводе. Данное решение отличается от решения №1, только установленным счетчиком горячей воды. Благодаря этому данный теплосчетчик полностью соответствует правилам учета тепловой энергии. Стоимость работ «Под ключ» :

Теплосчетчик/Счетчик воды	Интервал поверки	Стоимость «под ключ»
Итэлма СТЭ-21 / ВСГ	4 года	15 200 р
СТК МАРС / ВСГ	6 лет	16 400 р
Тепловодомер ELF / ВСГ	6 лет	19 900 р
Тритон / ВСГ	5 лет	17 800 р

*Примерный расчет стоимости всех работ и оборудования Схема узла учета при установке квартирного теплосчетчика и счетчика горячей воды: Схема 2. Тепловой узел частного дома 5 — квартирный теплосчетчик 7 — счетчик горячей воды

Решение №3 Тепловычислитель + 2 импульсных счетчиков горячей воды + Комплект термосопротивлений

В данном случае в качестве расходомеров используются счетчики горячей воды с импульсным выходом. От обычных счетчиков воды они отличаются установленными герконовыми датчики для преобразования вращающегося движения крыльчатки в электрический сигнал. Электрический импульс передается на регистрирующий прибор тепловычислитель. Также к тепловычислителю приходят сигналы с термосопротивлений и в результате полученных значений с импульсных счетчиков и термосопротивлений происходит расчет тепловой энергии. В данном решении важным условием для организации учета является факт: с какими счетчиками горячей воды сертифицирован тепловычислитель. Например теплосчетчики фирмы Саяны ( Комбик, Прима) сертифицированы только с водосчетчиками производства Саяны. В то время как тепловычислители ВКТ, СПТ, ТВ-7 сертифицированы и с другими производителями водосчетчиков. Стоимость работ «Под ключ» :

Теплосчетчик / Расходомер	Интервал поверки	Стоимость «под ключ»
ВКТ / ВСТ	4 года	19 800 р
СПТ / ВСТ	4 года	23 300 р
Термотроник ТВ-7 / ВСТ	4 года	24 700 р

*Примерный расчет стоимости всех работ и оборудования Схема узла учета при установке теплосчетчика на базе тепловычислителя и двух импульсных счетчиков: >Схема 3. Тепловой узел частного дома 1 — тепловычислитель 2 — счетчик горячей воды с импульсным выходом 3 — Термосопротивление

Подведем итоги:

1. Основным документом для организации узла учета тепловой энергии является постановление Правительства 1034. Важным условием, в котором является наличие расходомера на подающем, обратном и подпиточном трубопроводе (если имеется). Согласно данному постановлению для организации учета теплоэнергии могут применяться решения № 2,3. Решение №1 может применяться при отсутствие требования измерения расхода в подающем и обратном трубопроводе. 2. Цена организации учета тепловой энергии может варьироваться от 13 500 рублей до 24 700 рублей. 3. На самом деле имеются и другие решения установки теплосчетчика в частный дом. Такие как узел учета на электромагнитных или ультразвуковых расходомерах, но данные решения стоят гораздо дороже предложенных. Представленные решения выбраны по фактору доступности для населения.

Мы очень долго писали данный материал, будем рады если Вы поставите лайк

Каталог товаров

• Душевые кабиныДушевые боксыДушевые уголкиДушиВанныПоддоныТрапы и лоткиЛюки сантехническиеУнитазыБидеПиссуарыИнсталляцииРаковиныКухонные мойкиСмесителиКомплектующиеПолотенцесушители
• Газовые котлыЭлектрические котлыТвердотопливные комбинированные котлыЖидкотопливные котлыАвтоматика для котловГорелки для котловДымоходы для котловДополнительное оборудование для котловСтабилизаторы напряжения и ИБП
• Комплекты оборудования
• Биметаллические радиаторыАлюминиевые радиаторыПанельные радиаторыСтальные трубчатыеКонвекторы напольныеКонвекторы встраиваемыеЭлектрические конвекторы и радиаторыКонвекторы газовыеИнфракрасные обогревателиТеплый плинтусЧугунные радиаторыКомплектующие для радиаторовКомплектующие для встраиваемых конвекторовКомплектующие для напольных конвекторовТеплоносители
• Скважинные насосыКолодезные насосыЦиркуляционные насосыНасосные станцииДренажные насосыКанализационные установкиПоверхностные насосыФекальные насосыАвтоматика для насосовКомплектующие для систем водоснабжения
• Электрические накопительные водонагревателиЭлектрические проточные водонагревателиБойлеры косвенного нагреваГазовые накопительные водонагревателиГазовые проточные водонагреватели (Газовые колонки)Комбинированные водонагревателиКомплектующие для бойлеров косвенного нагрева
• Электрический теплый полВодяной теплый полКомплектующие для электрического теплого полаКомплектующие для водяного теплого полаПлиты теплоизоляционные для теплого полаКабели для обогрева труб
• ГидроаккумуляторыЕмкости для водыРасширительные бакиМембраны
• ГазгольдерыБаллонные установки
• СептикиДополнительное оборудование для септиков
• Полипропиленовые трубыТрубы из сшитого полиэтиленаДренажные трубыМедные трубыТрубы ПНДГибкие подводкиКанализационные трубы (внутренние)Канализационные трубы (наружные)Оборудование для работы с сшитым полиэтиленомКрепежМеталлопластиковые трубыОборудование для сварки трубКомплектующие к сварочным аппаратам
• Полипропиленовые фитингиСредства герметизацииФитинги резьбовыеКанализационные фитингиМеталлопластиковые фитингиФитинги для дренажных трубФитинги для труб из сшитого полиэтиленаФитинги для медных трубФитинги для ПНД труб
• Термостатические элементы и головкиАрматура безопасностиФитинги коллекторныеАрматура для подключения бытовой техникиБалансировкаОбратные клапанаКоллекторыКраныСетчатые фильтры грубой очисткиМодули быстрого монтажаШкафы коллекторныеСервоприводы
• Каминные облицовкиБанные печиТопкиАксессуары для каминовДровяные каминыЭлектрические камины
• Счетчики водыТеплосчетчикиСчетчики газаАвтоматика для счетчиковКомплектующие для счетчиков
• Плиты теплоизоляционныеРулонная теплоизоляцияТрубная теплоизоляция
• Фильтры для водыСистемы очистки воды для загородных домовФильтры для питьевой водыКартриджи и комплектующиеФильтры для воды грубой очистки
• Защита от протечек
• Мобильные кондиционерыСплит системы
• Запчасти для котлов
• Электрогенераторы бензиновыеЭлектрогенераторы газовыеЭлектрогенераторы дизельные

 ×Заказ по спискуВы можете отправить заказ по заранее составленной смете

Счетчики воды ПУЛЬС с холодной водой

Счетчики воды ду 50 мм

Для горячей воды счетчики воды ду 15 мм с монтажной длиной 80 мм

Счетчики воды ТАЙПИТ ду 15 мм с монтажной длиной 110 мм

Тахометрические теплосчетчики Sayany ДУ 15 мм

Теплосчетчики Sanext ДУ 15 мм

Счетчики ООО НПО «Турбулентность-Дон», г.Ростов-на-Дону

Для холодной воды счетчики воды Тепловодомер ДУ 32 мм с холодной водой

Счетчики воды 130

Счетчики воды Пульсар ду 15 мм

Как правильно получить разрешение на установку счетчика тепла и произвести монтаж оборудования

До того как будет произведена установка счетчиков тепла в доме или квартире сначала нужно обратиться в компанию, являющейся поставщиком услуг, в данном случае теплоснабжающую организацию, для того чтобы получить необходимые технические условия:

• рабочие характеристики системы отопления;
• уровень давления в трубах;
• средний расход теплоносителя;
• максимальные температурные значения;
• вид и качество теплоносителя.

Одновременно следует подать письменное заявление на получение разрешения на установку счетчика тепла.

На основании полученных данных можно приступать к покупке сертифицированного прибора учета, который и подбирается исходя из этих параметров. При этом обязательно следует уточнить вопрос о том, имеется ли рекомендательный список по приборам учета – нередко покупка устройства не того вида или бренда может поставить под угрозу введение его в эксплуатацию с аргументацией, что такой счетчик не может быть использован при соответствующих технических условиях.

После того как будут завершены работы по установке прибора учета, его следует «сдать» компании-поставщику услуги, специалисты которой проверять правильность монтажа и опломбируют счетчик. Технически справиться с работой по установке тепломера можно и самостоятельно, но в этом случае возникнут сложности с его введением в эксплуатацию.

При установке счетчика нужно знать некоторые нюансы и стараться их не нарушать. Самое главное – монтаж должен производиться в точном соответствии с проектом или планом: любые изменения даже минимальные и незначительные, требуют нового согласования. Место установки следует выбирать с учетом возможности доступа для контроля специалистами компании, поэтому часто для монтажа выбираются трубы, расположенные в коридоре, хотя в качестве исключения может быть разрешен монтаж в самой квартире. Кроме того, обязательно нужно соблюдать условие прямых участков для монтажа – это необходимо для «успокоения» теплоносителя, то есть создание условий, обеспечивающих максимально точные измерения, без влияния на процесс, например, наличия воздушных камер.

Ассортимент счетчиков тепла в интернет-магазине «Alfatep»

После того как «утрясены» все вопросы с получением разрешений, можно приступить к выбору прибора, а для этого приглашаем в наш интернет-магазин «Alfatep», в котором представлены счетчики тепла от разных производителей и отличающиеся между собой принципом работы. Поэтому выбрать устройство с учетом технических параметров несложно, особенно, если воспользоваться помощью наших специалистов. Для этого на сайте интернет-магазина существует сервис обратной связи. Мы также предлагаем решить и вопрос доставки товара на объект: эта услуга выполняется собственной логистической службой.

Одновременно с покупкой счетчика тепла нужно позаботиться и о приобретении дополнительных элементов для монтажных работ: терморегуляторов для радиаторов, байпасов, фильтров и других – вся эта продукция представлена в интернет-магазине нашей компании «Alfatep» в широком ассортименте.

—> ПоделитьсяТвитнутьПоделитьсяПоделитьсяПоделиться

В регионах с холодными зимами главным атрибутом любой квартиры является радиатор отопления. Благодаря ему в помещении создаются комфортные условия для жизни людей и домашних животных. Стоит это благо современной цивилизации дорого и платить за него приходится не только в морозные дни, но и в тёплые. Выходом из этой ситуации станет счётчик на отопление в квартиру. Он поможет избежать лишних расходов тепла и снизить финансовые затраты.

1 Общие сведения</span></h2>

Перед тем как поставить теплосчётчик в квартире или частном доме, необходимо подробно изучить его устройство, принцип работы, основные виды, а также преимущества и недостатки. Вся эта информация поможет выбрать максимально эффективную модель прибора, которая идеально подойдёт для конкретного помещения.

РекомендуемПринцип работы счетчика тепла на батарею отопления в квартире

1.1 Устройство и принцип действия</span></h3>

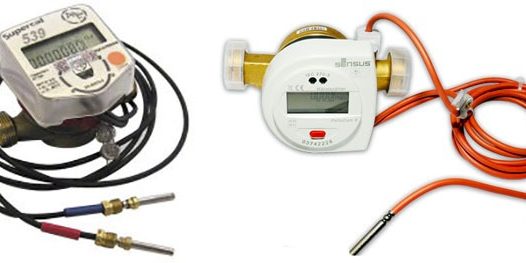

Все счётчики на батареи отопления в квартире имеют похожее устройство и работают по одному и тому же принципу. Это позволяет упростить понимание всего процесса не только специалистам, но и новичкам. В состав теплосчётчиков входят следующие элементы:

• датчики температуры, помогающие определить степень нагрева теплоносителя;
• вычислитель, который анализирует все данные и определяет количество использованного тепла;
• счётчик количества воды, применяющийся для учёта объёма жидкости, прошедшей через трубы и радиаторы, находящиеся в помещении;
• жидкокристаллический экран, с помощью которого потребитель получает возможность увидеть результаты измерения.

‘ >установка теплового счетчика в квартире

Принцип действия оборудования такой же простой, как и его устройство. Он включает в себя несколько основных этапов, которые позволяют точно вычислить количество использованного тепла и устранить лишние финансовые затраты. Тепловой прибор учёта действуют по следующему принципу:

1. 1. Счётчик жидкости определяет количество теплоносителя, поступившего в систему отопления.
2. 2. Два датчика температуры, установленные на входе и выходе системы, производят измерения показателей и выдают данные в градусах по Цельсию. Один из них устанавливается в подающий трубопровод, а второй — в обратный.
3. 3. Вычислительное устройство, вмонтированное в счётчик, автоматически определяет количество использованного тепла.
4. 4. На основе полученных результатов определяется расход, и все сведения заносятся в архив устройства.
5. 5. Владелец прибора снимает показания, которые отображаются на небольшом жидкокристаллическом экране.

РекомендуемУстановка индивидуального или общедомового теплосчетчика на отопление

1.2 Разновидности приборов</span></h3>

Установка тепловых счётчиков в квартире должна начинаться с выбора вида прибора. Специалисты делят их по типу устройства, измеряющего количество использованной горячей воды. Самыми популярными и часто устанавливаемыми конструкциями являются:

1. 1. Механические. Эти теплосчётчики считаются самыми простыми и удобными, поэтому их можно встретить во многих жилых помещениях. Главной составной частью устройства является специальная деталь, которая вращается при прохождении жидкости через счётчик. Количество оборотов подсчитывается, и на основании полученных результатов определяется объём потреблённого тепла. Основная деталь конструкции выпускается в разных вариациях, поэтому механические счётчики разделяют на несколько подвидов. В большинстве случаев пользователи устанавливают турбинные и крыльчатые приборы. Первые оснащены специальным устройством, которое размещается так, чтобы его осевая часть была параллельна потоку жидкости в трубах. Деталь вращения крыльчатых приборов ставится перпендикулярно потоку теплоносителя.
2. 2. Ультразвуковые. Они представляют собой трубу, через которую протекает теплоноситель. На входе и выходе размещены излучатель ультразвука и его приёмник, которые определяют точное количество использованной жидкости. Такой прибор учёта ставится только в тех системах отопления, которые используют максимально чистый теплоноситель и не имеют большого количества отложений на внутренних стенках труб. Если эти условия не будут соблюдены, то выдаваемые данные могут быть сильно искажены в ту или иную сторону.
3. 3. Электромагнитные. Эти аппараты определяют объём потреблённого теплоносителя при помощи магнитного поля. В момент прохождения жидкости образуется электрический ток, напряжение которого измеряет прибор. Делается это с помощью двух электродов, размещённых по краям магнитного поля. На основании полученных данных рассчитывается объём теплоносителя.
4. 4. Вихревые. Эти устройства используются довольно редко, но также позволяют рассчитать точное количество использованного тепла. Принцип их действия основывается на образовании вихрей, возникающих из-за специально созданного препятствия. Аппарат улавливает их частоту и определяет скорость потока жидкости.

‘ >Установка теплового счётчикаРекомендуемУстановка теплового счётчика на отопление в многоквартирном доме

1.3 Преимущества и недостатки</span></h3>

Счётчик на отопление, как и любое другое устройство, имеет несколько достоинств и недостатков. Их обязательно нужно учитывать при покупке прибора и на начальном этапе его использования. В противном случае можно столкнуться с трудностями, которые снизят эффективность оборудования и приведут к возникновению неисправностей. Преимуществами механических устройств являются:

• простота конструкции;
• долговечность;
• высокая точность показаний;
• отсутствие зависимости от электроэнергии;
• возможность монтажа в любом положении;
• простота выполнения ремонтных и профилактических работ;
• низкая стоимость.

У механических счётчиков существуют также и недостатки. Все они связаны с конструктивными особенностями приборов и наличием в их составе недолговечных деталей. К недостаткам относят:

• небольшой срок годности;
• быстрый износ выступающей части;
• низкая чувствительность к слабому потоку теплоносителя.

Ультразвуковые теплосчётчики используются довольно редко, так как требуют соблюдения ряда условий. Но положительных сторон у этих конструкций гораздо больше, чем отрицательных. Их плюсы:

• высокая точность показаний;
• возможность снятия данных в любое время;
• отсутствие подвижных частей;
• запись информации об измерениях в память прибора.

‘ >Личные счетчики на отопление в квартире

Главные минусы таких счётчиков тепла заключаются в высокой стоимости и сложности обслуживания.

Электромагнитные приборы также имеют несколько достоинств, благодаря которым они ценятся по всему миру. Среди них выделяются такие:

• информативность;
• простота доступа к данным;
• высокая точность результатов измерений.

У таких приборов есть 2 основных недостатка: чувствительность к качеству теплоносителя в системе отопления и высокие требования к монтажу.

Вихревые счётчики тепла отличаются несколькими положительными характеристиками:

• низкой стоимостью прибора;
• простотой конструкции;
• длительным сроком службы;
• возможностью установки на вертикальные и горизонтальные участки труб.

К отрицательным моментам оборудования относят малый рабочий диапазон, высокую погрешность измерений и повышенную чувствительность к вибрациям.

2 Процесс установки</span></h2>

Установка теплового счётчика в квартире считается трудным мероприятием, требующим значительных финансовых и временных затрат. Для того чтобы завершить её максимально быстро, необходимо собрать необходимую документацию и соблюдать основные правила монтажа. Только в этом случае можно добиться желаемого результата и снизить вероятность возникновения непредвиденных ситуаций.

‘ >Счетчики на отопление: какой выбрать + цена вопроса

2.1 Необходимые документы</span></h3>

По законодательству жильцы многоквартирного дома имеют право поставить общий или индивидуальный тепловой счётчик. Эта процедура может занять много времени (от 2 до 3 недель). Для ускорения процесса следует заранее подготовить пакет необходимых документов. При установке счётчика тепла понадобятся:

1. 1. Проект оборудования квартирного узла (в двух оригинальных экземплярах).
2. 2. Технический паспорт помещения. Если владелец квартиры не имеет этого документа, то допускается использование специальной справки. Она выдаётся балансосодержателем и включает в себя информацию о размере отапливаемой площади.
3. 3. Технический паспорт прибора учёта тепла. Необходим только в том случае, если счётчик был куплен заранее.
4. 4. Платёжная квитанция, подтверждающая отсутствие задолженности за отопление.

2.2 Порядок действий</span></h3>

Для того чтобы установка теплосчётчика в квартире была выполнена за максимально короткий промежуток времени, необходимо соблюдать строгую последовательность действий. В противном случае можно столкнуться с различными трудностями, которые осложнят процесс и сделают его более затратным с финансовой точки зрения. Алгоритм действий:

1. 1. Получение документов от эксплуатирующей организации. Если владелец квартиры решил установить у себя тепловой счётчик, ему необходимо подать соответствующее заявление и получить справку (технические условия). Она будет использоваться при составлении проектной документации и выборе устройства. Документ выдаётся бесплатно и только владельцу квартиры.
2. 2. Выбор подрядчика. На этом этапе очень важно найти высококвалифицированных специалистов, которые смогут быстро и качественно установить счётчик тепла. Выбранная организация должна иметь лицензию и официальное разрешение на проведение подобной работы.
3. 3. Покупка оборудования. Прибор учёта тепла можно приобрести самостоятельно или доверить эту работу подрядчику.
4. 4. Разработка проекта. На основании характеристик купленного устройства разрабатывается рабочая схема, и учитываются все мельчайшие нюансы.
5. 5. Согласование проекта. Устанавливаемый счётчик должен соответствовать всем требованиям и нормам. Только в этом случае он будет одобрен эксплуатирующей организацией и принят на коммерческий учёт. Итогом этого процесса станет документ с печатью.
6. 6. Монтаж прибора. Обычно установка теплосчётчика осуществляется за один день. Подрядчик, выполняющий эту работу, обязан предоставить владельцу помещения всю необходимую документацию (акт введения в эксплуатацию, согласованный проект, технический паспорт на прибор).
7. 7. Ввод в эксплуатацию. Перед использованием устройства необходимо ещё раз посетить эксплуатирующую организацию и заключить с ней договор о предоставлении коммунальных услуг.

3 Правила безопасности</span></h2>

Для того чтобы установленное устройство не стало причиной возникновения аварийной ситуации, необходимо соблюдать простые меры предосторожности. Они помогут избежать негативных последствий и снизят риск получения какого-либо ущерба. Требования безопасности:

1. 1. Купленное устройство должно соответствовать всем правилам безопасности, предусмотренным по ГОСТу (государственному стандарту).
2. 2. Монтаж могут выполнять люди, имеющие разрешение на проведение такой работы и соответствующий опыт.
3. 3. Рабочее давление в системе отопления составляет 1,6 МПа, поэтому теплосчётчик должен обладать гидравлической прочностью и не являться причиной нарушения герметичности всей системы.
4. 4. Детали конструкции и материалы, используемые в процессе её установки, должны быть экологически чистыми и не вредить здоровью человека.
5. 5. Запрещается использовать неисправный прибор учёта тепла, так как он будет выдавать некорректные данные и может стать причиной аварийной ситуации.
6. 6. Все ремонтные и профилактические мероприятия могут проводить только люди, обладающие соответствующими полномочиями и квалификацией.
7. 7. Теплосчётчик следует оберегать от негативного воздействия внешних факторов (большого количества влаги, высоких и низких температур).

Счётчик отопления — это важный и полезный прибор, позволяющий контролировать расход тепла, а также снижать финансовые затраты.

При правильной установке и соблюдении всех требований безопасности можно значительно снизить вероятность аварий и максимально продлить срок службы устройства.

‘ >Установка ультразвукового счетчика тепла ITRON CF UltraMaXXФото

Критерии выбора и стоит ли вообще его ставить?

Суть работы счетчика заключается в учете тепловой энергии путем измерения разницы температур и объема расхода теплоносителя. Существует два основных способа проведения измерений расхода: тахометрический и ультразвуковой. Под каждый их них производители выпускают разные типы бытовых счетчиков, способных вести учет тепловой энергии. Ультразвуковые модели надежнее в эксплуатации, точнее и долговечнее. Тахометрические приборы уступают по данным показателям, поэтому и дешевле.

Так сколько стоит счетчик на отопление? Цена самого измерительного прибора, включая регулирующий вентиль, фильтр и запорную арматуру, составляет в среднем около 9 000 рублей. Однако к этой сумме необходимо добавить затраты на установку измерительного оборудования, которая должна проводиться компанией, имеющей всю необходимую разрешительную документацию на осуществление данного вида услуг. Поэтому затраты возрастают до 18-20 тыс. рублей.

При выборе компании для осуществления монтажа измерительного прибора учета тепловой энергии обратите внимание на следующие моменты:

• бесплатный выезд инженера на объект, во время которого проводится осмотр коммуникаций и предлагается комплектация узла учета;
• осуществление всего перечня монтажных работ, наличие в компании спецоборудования и квалифицированных специалистов;
• наличие разрешительных документов (свидетельства, сертификаты, допуски СРО);
• наличие информации о компании в ЕГРЮЛ;
• предоставление гарантии на проводимые работы;
• предоставление льгот отдельным категориям граждан;
• рассрочка платежа и ее срок;
• возможность предоставления сервисного обслуживания.

Укротить рост тарифов на услуги ЖКХ можно и нужно. Причем не жалобами в вышестоящие органы, а реальными делами, к которым и относится установка индивидуальных приборов учета. Если все граждане начнут платить по показаниям своих счетчиков, то коммунальщикам придется наводить порядок в своих хозяйствах, так как не на кого будет списывать потери. Контроль расходов и отстаивание своих интересов заставит работников ЖКХ считаться с каждым потребителем, поставляя качественную услугу.

Оплата отопления по счетчику позволяет каждому гражданину экономить семейный бюджет, направляя высвобожденные средства на другие цели. Даже установка общедомового счетчика позволяет добиться экономии при условии, что многоквартирный дом находится под управлением честной компании, грамотно направляющей денежные потоки во благо всех жителей.

Предлагаем ознакомиться  Замена унитаза: пошаговый алгоритм монтажа для начинающих

Как вообще платят за отопление в квартире?

Если в доме нет счетчиков на отопление, все платят по нормативам. Тогда вообще не считают, сколько энергии ушло на конкретный дом и квартиру.

Для домов с общедомовым счетчиком есть два варианта расчета платежей за отопление в квартирах.

Если счетчики на отопление стоят в каждой квартире. Все жильцы платят по своим показаниям. Им не навяжут нормативы и не будут распределять общий объем ресурсов пропорционально площади. Сколько тепловой энергии потрачено, столько и надо оплатить. Кто-то уехал или любит, чтобы было прохладно, — тогда заплатит меньше. А у кого-то маленькие дети и угловая квартира, поэтому трубы нужны горячие — значит, придется платить больше.

Пока закон не изменили, но выводы Конституционного суда действуют уже сейчас, до поправок.

Вот какие выводы сделал Конституционный суд:

1. Государство регулирует расчет платежей за услуги ЖКХ, но должно делать это с учетом интересов всех собственников.
2. Людей нужно стимулировать к тому, чтобы они ставили счетчики. Это помогает беречь ресурсы и справедливо считать плату за них.
3. Кто не ставит счетчики, должен платить больше.
4. Счетчики на отопление можно поставить не во всех домах: это технически сложно и дорого. Поэтому требование ставить их в обязательном порядке касается только домов, которые сдали с 2012 года. Или после капремонта.
5. Если есть счетчик, собственник рассчитывает, что он будет платить по показаниям. Тогда он станет экономить тепло, а взамен получит возможность платить только за фактически использованные ресурсы. Так государство добьется бережного отношения к тепловой энергии.
6. Формула, которая заставляет платить за квартиру со счетчиком не по своим показаниям, а по общим, нарушает права жильцов. Те, кто демонтировали счетчики, фактически переложили на соседей часть своих платежей.

Это касается вообще всех домов? Можно поставить счетчик и платить по показаниям?

Нет, решение Конституционного суда касается только тех домов, которые сданы или отремонтированы с 2012 года. В них по закону должны быть счетчики, и жильцы обязаны их сохранить. Кто не сохранил, теперь поплатится.

Показания теплосчетчика снимают таким же образом, как и с электросчетчика. Далее заполняют квитанцию, в которой указывают разницу показаний и умножают ее на действующий тариф. Оплачивают в отделениях Сбербанка, указывая в качестве получателя денежных средств теплоснабжающую организацию.

Предлагаем ознакомиться  Самостоятельная установка и подключение посудомоечной машины к коммуникациям

Это касается вообще всех домов? Можно поставить счетчик и платить по показаниям?

Порядок монтажа ИПУ не отличается сложностью, если этапы выполнять согласно пошаговой инструкции:

1. Установка теплосчетчиков начинается с общего собрания собственников МКД. Владельцы квартир и нежилых помещений должны прийти к решению, что оснащение дома расходомерами будет 100 %.
2. Проводится согласование с ресурсоснабжающей организацией. Процедура позволит подобрать подходящую модель механизма, определить перечень процессов, которые должны быть выполнены заранее. Наименьшее количество проблем возникает в домах, в которых разводка устроена горизонтально.
3. Рекомендуется заранее провести оценку состояния системы, на основании которой проще получить технические условия монтажа.
4. Дополнительно каждому собственнику целесообразно позаботиться о повышении энергоэффективности жилого помещения: осуществляется утепление, устраняются места возможной утечки тепла.
5. Составляется проект. Привлекается официальная коммерческая организация, которая наделена правом предоставления конкретных услуг. Выгоднее выполнять общие поквартирные работы, что позволит значительно сэкономить.
6. Техническая документация согласуется с теплоснабжающей организацией. В зависимости от формы управления многоквартирным домом может потребоваться привлечение УК.
7. Выбирается фирма, которая будет проводить установку счетчика, и заключается договор. Чтобы все было законно, выбранная компания должна иметь разрешение на проведение работ. В ряде случаев эффективнее приглашать снабжающую организацию.
8. После монтажа подается заявление исполнителю коммунальных услуг на ввод прибора в эксплуатацию, который сопровождается опломбировкой и выдачей соответствующего акта.

Согласование и установка теплосчетчиков в многоквартирных домах — процесс длительный, к тому же экономия от таких приборов не всегда оправдывает затраты на них

Если все работы осуществляются поставщиком ресурса или УК, можно избежать сложностей, ведь исполнитель чаще всего предоставляет весь комплекс платных и бесплатных услуг.

При горизонтальной разводке системы отопления индивидуальный счетчик чаще всего устанавливается за пределами квартиры в специальный бокс. При желании перенести механизм в помещение необходимо получить отдельное разрешение.

Как установить счетчики на отопление во всем доме, чтобы платить меньше?

Формула расчета оплаты не изменится. Ее просто уточнят или добавят новую, специально для домов, которые уже должны быть со счетчиками по закону. Если ваш дом к таким не относится, заставить всех жильцов установить счетчики нельзя: нужно проводить собрание, а потом все это оплачивать. Установка счетчиков в квартирах — всегда за счет собственников. По закону есть рассрочка, но это зависит от управляющей компании.

Всегда есть смысл разобраться с платежами за услуги ЖКХ. Даже если в квартирах не получается установить счетчики на тепло, может оказаться, что и за весь дом вы платите по нормативам, хотя есть общий счетчик и можно платить за фактическое потребление.

Из-за постоянного роста тарифов на отопление в квартире, проблема сбережения энергоносителей делается все насущней. И в настоящее время оптимальным вариантом для этого может служить установка прибора учета тепловой энергии в квартире.

Основной функцией квартирного теплового счетчика является учет тепла из магистрали централизованного отопления и на основании полученных сведений прибора выдавать информацию для оплаты.

Преимущества приборов

Кроме того, что установка индивидуальных приборов учёта тепла в квартире разрешает совершать оплату в зависимости от показаний, у него есть, несомненно, еще плюсовые стороны.

Теплосчетчики для квартир

К таким характерным достоинствам относятся:

1. Частные установки счетчика в жилом помещении позволяют регулировать потребление энергии в зависимости от погодных условий. Преимущественно это востребовано в весенний и осенний периоды, когда температура на улице может меняться каждый день.
2. Посредством прибора можно установить неисправности в магистрали теплоносителя (воздушные пробки, засор). Это приводит к неравномерной подаче тепла, что, разумеется, сразу же выявится на показаниях счетчика в квартире.
3. Монтаж индивидуальных тепловых счетчиков необходим еще и потому, что коммунальные организации насчитывают плату за отопление по установленным нормативам, а не по факту потребления. С прибором же каждый месяц учет тепла в квартире будет производиться согласно показаниям.

Таким образом, выгода от установки индивидуальных приборов учёта тепловой энергии в квартире очевидна.

На заметку. Тепловой счетчик, установленный на ГВС (горячем водоснабжении), быстро оправдает свою стоимость, если в доме некачественное отопление. Это возможно потому, что в случае показаний счетчика ниже 40˚, расчет делается как за холодную воду (согласно постановлению Правительства № 354).</u></p>

Между тем, монтаж подобных приборов имеет ряд особенностей, и поэтому нужно выделить им особое внимание.

Приборы учета тепла в квартире

Индивидуальные изделия обладают маленьким проходным сечением трубы, не превышающим 20 мм, при этом расчет происходит в пределах от 0,6 до 2,5 м З/ч. Это допускается исходя из расхода теплоносителя и разной температуры воды во входящей и выходной труб отопительной магистрали.

Схема подключения теплосчетчика для квартир

Происходит это таким образом: на жидкостный прибор системы отопления монтируется счетчик и тепловычислитель, у которых эксплуатация предусмотрена в паре. От второго устройства ответвляются два термодатчика, один из них крепится на подводящей, а другой — на отводной трубе.

В результате записывающее устройство собирает необходимые показания индивидуальных счетчиков и с помощью специальных преобразований выводит на шкале количество потребляемого тепла.

Классификация и принцип работы счетчиков тепла

Приоритетным принципом работы всех подобных изделий по учету тепловой энергии являются показания при определенной температуре воды.

Всякий прибор по начислению тепла состоит из трех составляющих элементов:

• Датчик;
• Узел по распределению, напору и сопротивлению жидкости;
• Устройство для учета принятой тепловой энергии.

Схема принципа работы общедомового счетчика тепла

Кроме того, счетчики подразделяются по назначению. Они бывают для индивидуального и промышленного (домового) использования.

Устройства для домов с автономным отоплением и квартир отличаются от домовых более точной регулировкой.

Приборы учета тепловой энергии домового использования подразделяются на несколько видов:

• Механические;
• Электромагнитные;
• Ультразвуковые;
• Вихревые приборы.

Чтобы лучше понять принципиальную работу у них, рассмотрим каждую разновидность подробнее.

Тахометрические приборы

Наиболее доступными по цене и понятными с точки зрения обывателя являются механические устройства. У таких приборов в качестве измерителя является крутящийся барабан в виде небольшой турбины.

Тахометрический теплосчетчик

Во вращение он приходит от напора теплоносителя, благодаря которому и происходит учет потребления воды. Обычно тахометрические счетчики снабжаются двумя расходомерами (на подводящем и отводящем патрубке), элементом сопротивления и тепловычислителем.

Иногда устройства обеспечиваются датчиками давления. У таких счетчиков обязательно должны быть установлены фильтры при входе. Если аппаратура запущена в эксплуатацию без них, то наличие механических примесей (частицы песка, гравия, ржавчины) подействует на работу прибора, и он будет производить искаженные показания.

Электромагнитные устройства

У данного устройства принцип работы базируется на проявлении электромагнитной индукции. Внутри изделия находится несколько магнитов, создающих одноименное поле.

Электромагнитный теплосчетчик

Как известно, вода является хорошим проводником и когда она проходит в магнитном поле, там образуется электрический ток. При этом величина его прямо пропорциональна скорости потока жидкости.

Выработанный электрический ток попадает в вычислительный узел. А так как разница в величинах тока маленькая, такие приборы требуют правильного монтажа и особых условий работы.

Показания данных будут искажены, если устройство подключено с нарушением требуемого уровня (вертикального вместо горизонтальной разводки отопления в многоэтажке). А также в месте соединения не должно быть более узкого пропускного канала.

И еще один фактор, влияющий на достоверность информации у теплоносителей такого типа — в воде исключается присутствие железа во всяком виде (окалины, ржавчины).

Ультразвуковой учет тепла

Счетчики с ультразвуковым излучением отличаются необычным принципом действия и высокой стоимостью. Оригинальность заключается в замере прохождения волны через жидкость, в зависимости от скорости теплоносителя.

Ультразвуковой теплосчетчик

Другими словами, расход рассчитывается по времени, за которое сигнал поступает от источника излучения к приемнику. В данных изделиях важно строгое размещение устройств на одной линии.

Вихревой учет тепла

Приборы турбулентного вида выделяются особым измерением. На пути теплоносителя в трубопроводе находится призма, являющаяся преградой, при этом возникает вихревой поток.

Вихревой теплосчетчик

Число вихревых ответвлений регистрируется специальными датчиками и расходомерами, которые находятся на определенном расстоянии от призмы. И чем сильнее скорость потока, тем образуется большее число вихрей.

Критерии выбора изделия

При выборе теплового изделия нужно ориентироваться не только на стоимость и рекламное описание, но и на эксплуатацию счетчиков тепла. При этом они должны соответствовать следующим характеристикам:

• Диапазон замера воды;
• Гидравлические потери после установки прибора. Диаметр канала за счетчиком не должен быть меньше, чем до прибора;
• Экономия средств. Стоимость изделия и всех комплектующих элементов, необходимых при установке;
• Распространенность данного устройства в регионе проживания, отзывы о нем;
• Сервис выбранного счетчика.

Виды приборов учёта тепла

Важно. Без соответствующего сертификата на прибор, управляющая фирма не возьмет изделие в работу, поэтому при покупке обязательно требуйте этот документ у распространителя.</u></p>

Кроме выше перечисленных параметров, для специалистов важны такие показатели приборов, как: схема входа теплоносителя и собственно, сама рабочая жидкость, а также им необходимо знать предельные показатели существующих параметров для этого теплоносителя.

Немаловажным фактором при выборе прибора, который устанавливается в квартире, является модель и стоимость выбранного изделия:

Модель	Тип	Расход (номинальный)	Стоимость в среднем по рынку, руб
Engelmann Sensostar 2	Электромеханический	От 1,5 до 2,5 м3/час	13 185
Engelmann Sensostar 2U	Ультразвуковой	От 1,5 до 2,5 м3/час	15 300
Landis&Gir T-230	Ультразвуковой	От 1,5 до 2,5 м3/час	15 300
Landis&Gir T-550	Ультразвуковой	От 0,6 до 2,5 м3/час	17 680
Landis&Gir T-2WR6	Ультразвуковой	От 0,6 до 2,5 м3/час	17 600
Apator ELF	Электромеханический	От 0,6 до 2,5 м3/час	12 300

Таблица сравнения популярных моделей и цен

Правила законной установки и эксплуатации счетчиков тепла в квартире

Для того чтобы произвести монтаж индивидуального прибора учета тепла законным путем в своей квартире, нужно:

1. Написать заявление на имя управляющего ТСЖ, к которому приложить всю необходимую документацию, свидетельствующую о праве собственности на жилплощадь, технический паспорт и анкету с опросом соседей (необходимо согласие от других жильцов при установке счетчика).
2. В случае положительного разрешения вопроса, надо получить технические условия.
3. Обратиться в специализированную фирму, которая имеет лицензию на оказание данных услуг, и отдать ей собранный пакет документов на согласование.
4. После полученного положительного ответа, заказать им установку теплового счетчика и всей необходимой аппаратуры при этом.
5. Написать заявление и составить договор с фирмой, предоставляющей поставку теплоносителя в дом.

Последовательность установки теплосчетчика

Важно. При установке счетчика уполномоченный представитель специализированной компании должен наглядно показать расчет размера платы за пользование горячей водой и опломбировать счетчик.</u></p>

Что нужно знать потребителю

1. Как часто снимать показания. Согласно «Правил учета теплоносителя», потребительская организация передает данные компании, осуществляющей теплоснабжение, за целый месяц. Но информацию нужно заносить ежедневно в журнал контроля тепловой энергии в одно и то же время.
2. Периодичность проверки счетчиков. Срок освидетельствования приборов зависит от изготовителей, и такой промежуток может быть установлен в два, три или каждые четыре года. Нужная информация находится в сертификате определенного изделия.
3. Когда установка невозможна или невыгодна. При всех видимых преимуществах теплосчетчика, монтаж его не всегда выгоден, и даже в некоторых случаях просто невозможен.

Во многих домах старой постройки разводка труб вертикальная и монтаж на такие стояки приборов для каждой квартиры теряет смысл. В этом случае лучшим вариантом будет — общий домовой счетчик, но это возможно только с единого согласия всех жильцов.

Общедомовой теплосчетчик

А также невыгодно монтировать счетчики в панельных высотных и малоквартирных одно этажных домах в связи с их несовершенной конструкцией.

Особенности монтажа счетчиков

Монтаж приборов учета тепловой энергии владелец квартиры не имеет права, но убедиться в правильной установке, он заинтересован. Согласно стандартным правилам счетчик должен быть установлен:

Теплосчетчик для квартир: вертикальная установка

• Строго по горизонтали или вертикали. Расположение его зависит от назначения установки (квартирная или домовая).
• Сенсорный экран изделия всегда фиксируется вверх.
• Канал протока работающего счетчика должен быть заполнен жидкостью.
• Монтировать изделие нужно согласно стрелке, расположенной на его корпусе.

Все соединения должны быть произведены с помощью соответствующих фитингов, при этом соблюдена целостность резиновых колец или прокладок.

Работы по установке прибора может производить специализированная организация, имеющая лицензию на оказание подобных услуг.

Видео по теме :

Поделиться:Используемые источники:

• https://eno-tek.ru/blog/teplo-blog/heatmeter-house
• https://alfatep.ru/article/schetchiki/samostoyatelnaya_ustanovka_teploschetchikov/
• https://oventilyacii.ru/otoplenie/ustanovka-schyotchika-na-otoplenie-v-chastnom-dome-ili-kvartire.html
• https://zasor-nn-zasor.ru/ustanovka-schetchikov-otopleniya-chastnom-dome/
• https://uteplenieplus.ru/otoplenie/komplektuyushhie/pribor-uchyota-teplovoj-energii-v-kvartire-vybor-ustanovka-ekspluataciya/
