Установка парапетного газового котла своими руками

Парапетные газовые котлы устанавливают в помещениях, в которых нет возможности произвести монтаж полноценного газового агрегата. Они обладают многими достоинствами: компактны, не требуют установку полноценного дымохода, не зависят от электроснабжения, экологичны. Парапетные агрегаты часто ставят для обогрева небольших коттеджей, квартир, дачных домов и даже гаражей. Поэтому всегда востребован вопрос, как установить парапетный газовый котел.

Разновидности парапетных агрегатов

Парапетные газовые котлы имеют некоторые особенности, которые выгодно отличают их от обычных агрегатов:

1. Закрытая камера сгорания, которой для выведения дымовых газов достаточно установки коаксиальной трубы. Она одновременно обеспечивает поступление с улицы воздуха для горения к горелке и вывод дымовых газов.
2. Устройства не зависят от электроэнергии и могут работать автономно.
3. Их можно применять для обогрева помещений как самостоятельное устройство без радиаторов.

По другим характеристикам агрегаты парапетного типа могут отличаться. Они бывают:

• одноконтурные и двухконтурные;
• мощностью от 4 до 40 кВт;
• по стороне выхода патрубка: левосторонние, правосторонние;
• напольные и настенные.

Такие агрегаты могут оборудоваться горелочными устройствами разных типов: одноступенчатыми, двухступенчатыми и модуляционными. Также различные модели отличаются комплектацией автоматики.

Выбор места установки парапетных агрегатов

Парапетные газовые котлы устанавливают также как и обычные в нежилых помещениях: кухне, холле, коридоре. Их ставят только на внешней стене дома. Если стены возведены из горючего материала, то расстояние от них до трубы должно быть не менее 20 см. Поверхность со стороны котла и трубы должна быть защищена огнеупорными материалами.

Коаксиальный дымоход не должен располагаться рядом с другими элементами фасада или предметами. Допустимое расстояние до трубы — около 30 см. Нельзя, чтобы дымоход выходил на балкон, лоджию или под навес.

Все о парапетных газовых котлах здесь

Одноконтурные парапетные газовые котлы – чем они отличаются от традиционных агрегатов

Лучшие парапетные газовые котлы

Труба не должна мешать проходящим мимо стены людям или дымить в окно соседям.

Для агрегатов мощностью до 7 кВт допускается располагать трубу на расстоянии 25 см от окна. Если котел мощнее, то 50 см.

При расположении газового котла на первом этаже высота установки трубы не может быть меньше 0,5 м. А если в месте вывода дымохода есть проход для людей, высота его размещения должна составлять от 2,2 м.

От балконов и других элементов, выступающих более чем на 40 см, допускается располагать трубу не ближе 2 м (при мощности агрегата свыше 7 кВт – 3 м).

Дымоход следует размещать так, чтобы обеспечить к нему свободный доступ, который необходим для ухода и обслуживания трубы.

Около газового котла внутри помещения не должны находиться легковоспламеняемые предметы, допустимое расстояние до них — 30 см.

Рядом с панелью агрегата и его запорной арматурой необходим свободный доступ в 1 м для осуществления управления, эксплуатации и ремонта.

Подготовка к установке

Перед тем, как установить парапетный газовый котел, необходимо подготовить все инструменты и крепежные материалы.

Чтобы сделать отверстие в стене для вывода дымохода, следует приготовить перфоратор с алмазной коронкой, соответствующей диаметру коаксиальной трубы. Нужно подготовить ключи и отвертки, соответствующие крепежу, линейки, уровень, маркер, нож.

Пригодятся при установке и индивидуальные средства защиты: маска, очки, перчатки.

Процесс монтажа

Установка парапетного газового котла производится по следующим этапам:

1. Если покрытие стены, на которую будут вешать устройство, является огнеопасным, его следует удалить хотя бы на участке площадью, равной проекции котла на стену.
2. Делается отверстие в стене в соответствии с диаметром дымохода. Необходимо предусмотреть, что трубу располагают с небольшим уклоном в сторону улицы для вывода конденсата.
3. В полученное отверстие вставляется коаксиальная труба и фиксируется. Следует проконтролировать наличие определенного уклона. Например, для стены в полтора кирпича снаружи труба должна быть ниже на 4 мм, чем внутри.
4. В соответствии с положением установленного дымохода, на стене намечаются места для креплений. Затем высверливают отверстия и производят монтаж крепежей на стену.
5. Котел, в зависимости от модели, навешивается на стену или устанавливается на пол.
6. Патрубок трубы прикрепляется к агрегату. Монтируются секции отопления.
7. К патрубкам котла подводят трубопроводы отопления и водоснабжения (в зависимости от модели).
8. Подключение газа к устройству и первый пуск должен выполнить специалист – газовщик.

В зависимости от модели агрегата, некоторые пункты установки могут немного отличаться.

Обратите внимание! Чтобы теплообменник парапетного агрегата проработал как можно дольше, рекомендуется установить на трубу входа водопроводной воды фильтр.

Популярные парапетные газовые котлы

Самыми качественными и надежными агрегатами парапетного типа являются модели итальянских брендов Fondital, Beretta, словацких — Alphatherm Beta, Attack.

Отечественные газовые устройства оснащены деталями европейского производства и привлекают своей демократичной ценой. Хорошим качеством отличаются парапетные агрегаты производителей Siberia, Данко, Атон, Конорд.

Поделиться:

Спрос на монтаж парапетного газового котла увеличивается с каждым днем, ведь большинство мастеров отдают предпочтение именно этому типу современного оборудования.

Компактные размеры котла делают его идеальным решением для небольших квартир и частных домов, а также производственных помещений, где попросту нет возможности провести систему дымоотведения.

Парапетный газовый котел имеет более усовершенствованную конструкцию, что заметно облегчает процесс проведения монтажных и подготовительных работ.

В системе имеется закрытая камера сгорания и собственный дымоход, благодаря которой котел больше не нуждается в оснащении системой отведения продуктов сгорания. В связи с этим их также называют «бездымоходные котлы».

Воздух, поддерживающий горение газа, поступает внутрь котла с улицы, а работа самого оборудования не зависит от электричества.

Инструкция по монтажу газового котла парапетного типа

Не соблюдение главных требований при установке котла может стать основной причиной поступления жалоб со стороны неравнодушных соседей, так как выделяемые газы имеют специфический запах и очень вредны для здоровья.

Кроме того, нарушение некоторых требований может сказаться на работе оборудования: котел может регулярно гаснуть или не загораться, коптить и пр.

Исправить подобные неполадки поможет только повторное проведение монтажа парапетного газового котла, что приводит к лишним затратам.

В процессе установки котла соблюдайте следующие правила и рекомендации:

• Котел всегда размещают на внешней стене дома с соблюдением расстояния от элементов фасада в пределах 0,3-3 метров в зависимости от мощности оборудования.
• Выход дымоотвода запрещено устанавливать в закрытых помещениях (подъезд, балкон, лоджии и пр.).
• Участок стены предназначенный под монтаж парапетного газового котла обрабатывают негорючим огнестойким материалом в целях повышения пожаробезопасности.
• Котел никогда не устанавливают вблизи (не менее 0,2-0,3 метров) мягкой мебели, занавесок и штор, ковров и пр. горючих материалов.
• Помещение под установку котла оснащают системой вентиляции.
• Мощность оборудования подбирается в зависимости от размеров отапливаемого жилья.

Конструкция парапетного котла предполагает поступление в систему воздуха для горения и выведение всех продуктов сгорания через одну и ту же коаксильную трубу, которая выводится непосредственно наружу через внешнюю стену.

Сам коаксильный дымоход состоит из двух труб- одна служит для отвода газов, а вторая необходима для поступления внутрь свежего воздуха.

Некоторые типы парапетных газовых котлов имеют дополнительный корпус, предназначенный для нагрева проточной воды.

Наличие отверстия конвекции позволяет отапливать небольшие помещения без использования радиаторов и проведения труб.

Монтаж парапетного котла отопления своими руками

Основную часть работ по сборке и установке газового котла можно провести вручную при наличии необходимого инвентаря и деталей.

Правда на некоторых этапах все же рекомендуется подключить в работу специалиста, так как малейшая ошибка может свести на «нет» работу всего оборудования.

В частности это касается монтажа труб коаксильного дымохода, а также первого запуска котла в работу.

Точный процесс монтажа парапетного газового котла будет зависеть от модели оборудования. В любом случае у вас на руках должна оказаться подробная инструкция с подробным указанием всех этапов работ и чертежом самого котла.

Наиболее подходящее место — вблизи окна, так как в дальнейшем у вас возникнет необходимость в периодическом обслуживании дымохода и проверке его рабочего состояния.

Теперь установите первый патрубок для воздухопровода и зафиксируйте его положение во избежание смещения детали. Сразу же принимайтесь за работу по установки секции водопровода.

На рабочей поверхности закрепите несколько шпилек для крепления парапетного котла. В дальнейшем его закрепляют при помощи гаек.

Аналогичным образом установите патрубок и секцию дымохода и зафиксируйте крепления, стараясь добиться максимального уплотнения между всеми деталями. При этом секцию дымохода устанавливают под углом для отведения скопившегося конденсата.

Соедините секцию дымохода с соответствующим патрубком и установите защиту. Отрегулируйте все зазоры таким образом, чтобы пламя горелки горело ровно, без отрывов.

Далее проводится присоединение труб и радиаторов по обычной схеме, а также установка расширительного бачка.

Даже полностью завершив монтаж парапетного котла, оборудование не может войти в эксплуатацию: технику предварительно проверяют специалисты газового хозяйства и проводят вводный инструктаж.

Дальнейшие работы по обслуживанию техники можно доверить только лицами, знакомым с конструкцией вашего котла и правилами его эксплуатации.

Рассмотреть весь процесс работ более подробно можно на видео «Монтаж парапетного котла в доме».

Парапетный газовый котел – это уникальный отопительный прибор. Камера, в которой сгорает топливо, расположена вне отапливаемого объекта, а корпус агрегата – в помещении. Такая система позволяет исключить вероятность проникновения газов в дом. Дополнительно это делает работу котла более надежной, ведь риск поломок снижается.

Что такое парапетный газовый котел

Парапетный котел – это прибор, с помощью которого отапливают жилые и общественные помещения. Подобная техника популярна за счет своей экологичности. Для работоспособности нет необходимости монтировать дымоход на крыше, через который будет удаляться копоть и гарь. Вместо этого устанавливают коаксиальное устройство – это специальная система «труба в трубе», где через одно отверстие уходят отходы, а через другое – подводится кислород.

Не так давно установки использовались в качестве замены настенных моделей. Требования для монтажа не столь жесткие, а функционирование всей системы стабильно. Задаваясь вопросом, что это такое – отопительный парапетный газовый котел, можно ответить, что это симбиоз между газовой установкой и конвектором.

Это высокоэффективное оборудование, где схема компоновки устройства не влияет на показатель мощности. Благодаря этому такая техника подходит для отопления разных объектов. Однако лучше всего парапетный котел подойдет для небольшого помещения. Это может быть:

• городская квартира;
• офис;
• магазин.

Несмотря на высокий КПД, достигающий 90%, это достаточно компактные агрегаты, не подразумевающие высокую мощность.

Преимущества

Положительные качества прибора гарантированы лишь в том случае, если правильно подойти к вопросу его выбора. Выделяют следующие достоинства:

• парапетные газовые котлы подходят для отопления разных объектов, независимо от их назначения. К тому же не нужно подготавливать специальное помещение, где он будет стоять;
• сравнивая с традиционными газовыми котлами, парапетные имеют более доступную цену;
• за счет компактных размеров нет проблем с поиском установочного места;
• относительно простой монтаж;
• благодаря особенностям конструкции нет нужды задействовать дополнительные радиаторы для отопления. Котел сам по себе – функциональный обогреватель;
• высокая функциональность;
• легко подобрать мощность под параметры помещения.

Единственный минус агрегата в том, что некоторые модели полностью зависят от электроэнергии.

Важно! Если в регионе проживания есть скачки напряжения, перебои в сети, то рекомендуется приобрести генератор.

Устройство и принцип работы

Рассматривая парапетный отопительный котел и что это такое, в первую очередь необходимо отметить изолированную, закрытую камеру сгорания. Это сделано с целью повышения безопасности установки и для снижения сжигания кислорода. Агрегат легок в обслуживании, недорог в ремонте и представляет собой объединение лучших качеств газового и конвекторного приборов.

Внутренняя компоновка выглядит так:

• стальной корпус (он же, нагреваясь, отдает тепло, служа в роли конвектора);
• горелка;
• газовый клапан;
• герметичная закрытая камера сгорания;
• газоход (отводит углекислый газ и забирает свежий воздух).

Работает отопительный прибор следующим образом. Включаясь, оборудование пьезорозжигом поджигает пилотную горелку. После этого газ перемещается к основной горелке, в результате чего нагревается теплообменник. От этого элемента греется бак теплоносителя, который также принимает роль в отоплении. За счет установленной автоматики котел отключает нагрев, если температура жидкости достигла +90 градусов Цельсия. Когда вода остынет, прибор повторяет цикл. Заданная температура поддерживается в автоматическом режиме.

Важно! Если с газом есть перебои или его подача прекратится – котел выключается. При сбоях автоматики оборудование требует неотложного ремонта.

Для вывода продуктов горения предусмотрен коаксиальный дымоход. Используется две трубы с разным диаметром: по одной выводятся отходы, по второй приходит воздух, необходимый для горения.

Отличаются агрегаты также внешним видом. Бывают напольные и настенные модели – это позволяет выбрать подходящий котел. Мощность оборудования может быть от 7 до 16 кВт.

Обратите внимание! Бывают двухконтурные модели, у которых наличие второго контура позволяет подготавливать горячую воду (система ГВС).

Инструкция по установке

Если пренебречь правилами монтажа, то могут начать жаловаться соседи, ведь продукты горения не только характерны неприятным запахом, но и очень вредны для здоровья. При нарушении некоторых правил вероятность сбоев в технике увеличивается. Для исправления неполадок порой приходится заново подключать парапетный котел, а это дополнительные траты.

Рекомендации и правила монтажа:

• место установки котла – внешняя стена дома. При этом необходимо придерживаться расстояния от фасада – от 0,3 до 3 метров (зависит от мощности выбираемого прибора);
• выход дымохода не должен стоять в закрытом помещении, например, подъезде, балконе или на лоджии;
• чтобы повысить пожаробезопасность, рекомендуется обработать ту часть стены, где будет стоять котел, негорючим огнестойким материалом;
• нельзя устанавливать оборудование поблизости (минимально допустимое расстояние – 0,2 метра) с мягкой мебелью, коврами, занавесками и другими легковоспламеняющимися предметами;
• в помещении, где стоит котел, должна быть рабочая вентиляционная система;
• необходимая мощность зависит от объема отапливаемого объекта.

В некоторых парапетных котлах предусмотрен дополнительный корпус, в котором нагревается проточная вода.

Важно! Благодаря конвекционным отверстиям в корпусе техника успешно используется в качестве альтернативы радиаторам.

Критерии выбора

Чтобы купить эффективное оборудование, специалисты рекомендуют придерживаться следующих советов:

• если прибор будет использоваться только для обогрева – достаточно одноконтурной модели. Двухконтурная разновидность позволяет подготавливать воду для системы ГВС;
• необходимо определиться где будет установлен агрегат, так как бывают настенные и напольные виды;
• немалую роль играет мощность установки. Нужно учесть, что в двухконтурных устройствах почти 30% задействуется для нагрева воды;
• при покупке нужно визуально оценить теплообменник и убедиться, что его стенки достаточно толстые. От этого зависит, сколько прибор прослужит и насколько он будет эффективен. Оптимальная толщина – не более 3 мм;
• автоматика упрощает работу с прибором. Модели без нее имеют невысокую цену, но сложнее в управлении;
• если помещение недостаточно теплоизолировано, лучше выбрать устройство с высоким КПД;
• габариты техники подбирают в зависимости от свободного пространства;
• на место установки также влияет тип подключения котла (лево-, правосторонние и универсальные).

Обратите внимание! Парапетный агрегат подойдет как для частного дома, так и для квартиры, причем он ничем не уступает стандартным газовым установкам.

Отзывы пользователей

Михаил Логинов, г. Калуга

Купили парапетный котел Лемакс Патриот от российского производителя. Дом на 130 м2. Посоветовали друзья, мол, экономичный, удобный в управлении и места почти не занимает. Главное его достоинство – энергонезависимость. Даже при отключении электроэнергии он продолжает работать. Нареканий никаких нет, дома всегда тепло, причем функционирует не на предельной мощности.

Александр Тонкий, г. Серпухов

Проживаем в небольшом дачном поселке большой семьей. Не так давно к нам подвели газовую магистраль – теперь не приходится возиться с дровами. После демонтажа печки сразу купили котел производства Украины – Данко 7УС. Установил его в прихожей, благо, габариты позволили. Работает хорошо, сам включиться и выключиться – главное выставить нужную температуру обогрева. По сравнению с двухконтурными устройствами – максимально тихий, так как в конструкции отсутствует вентилятор.

Парапетный газовый котел – это уникальное оборудование, главное достоинство которого заключается в экологичности и простоте. Достаточно выбрать желаемую температуру обогрева, чтобы никогда больше не возвращаться к вопросу эффективного отопления. Популярен за счет уникальной конструкции, небольших размеров и автономности.

<index>

Парапетные, или как их иногда называют, бездымоходные, газовые котлы позволяют организовывать отопление в помещениях, где изначально установка газовых отопительных приборов не предусматривалась, и в силу этого не предусмотрены дымоходы.

Рисунок 1. Принципиальная схема парапетного котла: 1 — котел; 2 — патрубок воздуховода; 3 — секция воздуховода; 4 — патрубок дымохода; 5 — секция дымохода; 6 — кожух защитный газохода.

Это делает котлы парапетного типа единственным типом котлов, доступным для организации отопления в неприспособленных для этого помещениях, например, в квартирах многоквартирных домов, в гаражах или дачных домиках.

Способствуют популярности и скромные габариты таких устройств. Еще одной особенностью парапетных котлов является то, что они оснащены закрытой камерой сгорания, сущность которой состоит в том, что камера сгорания парапетного котла сообщается с окружающей средой исключительно за пределами отапливаемого помещения. Это исключает возможность поступления в помещение самого природного газа или продуктов его сгорания, что существенно повышает безопасность их эксплуатации (Рис. 1. Принципиальная схема парапетного котла.).

Рисунок 2. Схема монтажа парапетного котла.

Как правило, котлы парапетного типа имеют мощность в пределах от 6 до 40 кВт. Коэффициент полезного действия таких газовых котлов несколько ниже, относительно других типов газовых установок, что на практике почти незаметно. Парапетные газовые котлы не нуждаются в подключении к источнику электроэнергии. Отдельные их модели имеют конвекционные отверстия, что позволяет не устанавливать радиаторы в помещении, где расположен сам котел (Рис. 2, 3. Внешний вид парапетных котлов.).

Выбор места для установки котла парапетного типа

Котлы парапетного типа устанавливаются только в нежилых и неслужебных помещениях, т. е. в жилых комнатах и кабинетах их устанавливать нельзя, но они вполне могут располагаться в кухнях, холлах, коридорах и пр. подсобных помещениях. Постоянного наблюдения газовые котлы этого типа не требуют.

Парапетные газовые котлы устанавливаются только на наружной стене здания таким образом, чтобы вблизи от места их установки не находились сгораемые элементы конструкций. Если стена включает в себя сгораемые элементы, то расстояние от трубы до таких элементов должно составлять не менее 20 см, а сами эти элементы должны быть защищены огнеупорным материалом со стороны трубы и газового котла. На самом фасаде не должно быть сгораемых элементов ближе 30 см от трубы. Если такие элементы есть, то они либо удаляются, либо защищаются огнеупорным материалом.

Труба не должна выходить в лоджию, на балкон, под навес и тем более в подъезд или арку. Стоит сразу позаботиться о том, чтобы труба не мешала прохожим, если котел установлен на небольшой высоте относительно земли, и не выбрасывала продукты сгорания в окно соседям.

Рисунок 3. Схема устройства парапетного котла.

Для котлов мощностью до 7 кВт допускается располагать трубу в 25 см от окна в любом направлении и 50 см в стороны, если мощность котла выше. Если котел располагается на первом этаже, то высота установки трубы над поверхностью земли не должна быть меньше 0,5 м, если в месте вывода трубы нет прохода людей, если же проход людей есть, а мощность котла превышает 7кВт, высота расположения трубы должна составлять не менее 2,2 м. Также труба не должна выходить под приточным вентиляционным отверстием ближе 2,5 м или рядом с ним ближе 0,6 м для котлов мощностью 7 кВт и не ближе 1,5 м — если мощность газового котла свыше 7 кВт. Под балконами и иными элементами, выступающими более чем на 0,4 м, допускается располагать трубу котла парапетного типа не ближе 2 м (если мощность газового котла свыше 7 кВт — 3 м), карнизами и прочими элементами, выступающими менее чем на 0,4 м — не ближе чем в 0,3 м (если мощность газового котла свыше 7 кВт — 1,5 м).

Поскольку коаксиальная труба требует периодического контроля и обслуживания, то выбирать место установки газового котла следует таким образом, чтобы была возможность организации доступа к трубе.

Около газового котла внутри помещения не должно быть легковоспламеняющихся элементов интерьера (занавесок, гардин, драпировок) мебель и электробытовые приборы не должны устанавливаться к нему вплотную или ближе 30 см.

Органы управления самого газового котла, регулировочная и запорная арматура подключенных к котлу трубопроводов должны быть доступны для осмотра и управления, для чего перед передней панелью должен быть проход шириной не менее 1 м.

Веться к оглавлению</index>

Подготовка к монтажу

Рисунок 4. Схема установки парапетного котла: 1 — патрубок воздуховода; 2 — секция воздуховода; 3 — котел; 4 — уплотнитель; 5 — болт М6; 6 — прижим; 8 — патрубок дымохода; 10 — гайка М8; 11 — шайба 8; 12 — защита дымохода; 13 — проушина; 14 — шпилька М10; 15 — гайка М10; 16 — шайба 10.

Самое первое, с чего следует начать подготовку к монтажу, — это ознакомиться с подробной инструкцией по установке устройства и приобрести все то, что необходимо для установки котла и его присоединения к отопительной системе: арматуру, фитинги, крепеж и т. п.

Следующий этап подготовки — это подбор инструмента. Для проделывания отверстия в каменной стене понадобится как минимум перфоратор, а лучше перфоратор с алмазной коронкой, соответствующей по диаметру трубе воздуховода (у котлов «Атон» диаметр воздуховода составляет 240 или 270 мм). Если коронки нет, можно обойтись и буром малого диаметра, длины которого достаточно для прохождения стены. Если работать без коронки, то тогда понадобится лопатка, причем если работать придется высоко, там где с улицы не подобраться, то лопатка нужна будет длиной в толщину стены. Понадобятся сверла по камню диаметром, соответствующим элементам крепления устанавливаемого котла.

Также понадобятся ключи (в частности, разводной ключ) и отвертки сообразно крепежу, прилагаемому к котлу и соединениям с трубопроводами.

Для удаления покрытия со стены понадобятся нож, шпатель, губка и таз, если стена покрыта обоями, или другой соответствующий инструмент.

Из измерительного инструмента понадобятся уровень и линейка, скорее всего, понадобится угольник. Понадобится, разумеется, карандаш или маркер для разметки.

Средства индивидуальной защиты: очки, маска, виброзащитные перчатки, возможно, что и наколенники.

Вернся к оглавлению

Непосредственно установка котла

Схема установки перегородки на кожух дымохода.

Далее производится установка самого газового котла (в связи с громадным разнообразием котлов в продаже, последовательность шагов в каждом конкретном случае может отличаться от приведенной) (Рис. 4. Схема установки парапетного котла.).

Если стена в месте установки котла имеет горючее покрытие, то это покрытие следует удалить как минимум на площади, соответствующей проекции газового котла на стену.

Сообразно выбранному месту установки котла проделывается отверстие в стене под коаксиальную трубу. Если отверстие сверлится алмазной коронкой, то сверлится в размер с уклоном приблизительно 1:100 в сторону улицы. Если отверстие под воздуховод делается буром малого диаметра и лопаткой, то на стене изнутри помещения размечается круг, диаметром равный воздуховоду и по окружности высверливаются отверстия с таким шагом, чтобы перемычки между отверстиями составляли около сантиметра. После эти перемычки выбиваются лопаткой. Вполне возможно, что внутреннюю поверхность полученного таким образом отверстия придется несколько подравнять лопаткой.

Следует быть внимательным и предусмотреть то, что высверленный (выдолбленный) материал может упасть, следовательно необходимо, в случае если работы ведутся не на первом этаже, обеспечить отсутствие посторонних в том месте, куда может упасть кусок камня.

В полученное отверстие устанавливается труба воздуховода и надежно в нем фиксируется. На этом этапе следует проконтролировать соответствие уклона трубы требуемому. Для стены в полтора кирпича наружный край трубы должен быть на 4 мм ниже внутреннего. Крепление трубы осуществляется согласно инструкции производителя котла.

На стене, отталкиваясь от положения уже закрепленной трубы воздуховода, размечают отверстия для системы крепления котла. К стене крепятся крепежные элементы, на которые впоследствии будет навешен котел, или прикреплен, если напольный.

Внутрь трубы воздуховода устанавливаются патрубки воздуховода и дымохода.

Котел согласно инструкции по установке навешивается на стену или устанавливается на полу в надлежащем положении.

Патрубки дымохода и затем воздуховода прикрепляются к корпусу газового котла согласно инструкции производителя.

С наружной стороны стены, если это предусмотрено конструкцией, на выступающий конец воздуховода устанавливается защитный кожух и закрепляется согласно инструкции производителя.

Монтируются подводные секции водопровода, если предусмотрено использование котла в составе системы отопления, а не самостоятельно.

Регулируется подача воздуха таким образом, чтобы обеспечить ровное и стабильное горение газа в камере сгорания без перезапусков котла. Это можно сделать на свой страх и риск, но крайне желательно, чтобы при этом присутствовал представитель газового хозяйства.

К котлу присоединяются водоразборная арматура, трубы и прочие элементы отопительной системы.

В любом случае запуск котла парапетного типа в эксплуатацию возможен только при участии работника газового хозяйства.

Вернся к оглавлению

Резюме по установке

Как видите, ничего невыполнимого или особо сложного в установке своими руками парапетного котла нет. И если подходить к этому вопросу с должными терпением и аккуратностью, то положительный результат непременно будет достигнут.

Практически перед каждым владельцем собственного дома или загородного жилья встает вопрос об отоплении. Так же этот вопрос актуален и для жителей городов в период отключения горячей воды. Парапетные котлы – инновационное и эффективное решение в вопросах отопления.

Система отопления с парапетными котлама — принципиальная схема состава котла

Системы отопления парапетными котлами подразумевают использование парапетных котлов, топливом для которых является газ. Такие системы имеют ряд определенных преимуществ:

• консоль котла имеет несколько выводов и работает по принципу «газовой колонки». Так вот одним из плюсов является возможность приобретения котла с различным отводом коммуникационных трубопроводов;
• возможность приобретения котла с варьируемой мощностью(15-40 кВт). Это объясняется различными потребностями в отоплении помещений различной площади;
• котлы парапетного типа могут использоваться одновременно для нагрева воды в «горячем» трубопроводе, так же для нагрева воды радиаторах отопления;
• прекрасное сочетание экономичности(возможность регулировки затрат газа и теплоотдачи), функциональности(управление с электронного пульта и т.п.) и производительности. Качество и надежность за сравнительно малую цену;
• экологичность и бездымность, благодаря замкнутой камере сгорания и рассеивателям;
• отличные показатели КПД.

Прежде всего популярность использования парапетных котлов в загородных домах и постройках обусловлена их эргономичностью, котел и называется парапетным, потому что может быть установлен на кухне в один из шкафов гарнитура, так же котел можно поместить в шифоньер туалетной комнаты или же просто под подоконником в кладке.

Устройство парапетных котлов

Всю конструкцию котла можно разделить на основные составные узлы:

• теплообменник, узел в котором энергия от сгорания газа преобразуется в тепло. Теплообменники представляют собой небольшие резервуары выполненные в прямоугольной форме из двух половинок, которые соединяются сварными вами. Требования, которые предъявляют теплообменникам состоят в двух основных условиях: доступность к швам во время ремонта, КПД и полная однородность материала;

• «турбинка» для ускорения потоков тепла, газа и воды по технологическим трубопроводам. «Турбинка» может приводится в действие потоками газа, имея конструкцию из легких сплавов для быстроты движения, а может включаться принудительно;

• камера сгорания, в которой и происходит сгорание жидкого газа. Газ поступает по коммуникации в котел, где конденсируется и сжимается в редукторе, после этого газ подается к форсункам. Через форсунки происходит впрыск и последующий розжиг пьезоэлементами в камере сгорания. Камера сгорания имеет нелинейную перфорацию, то есть перфорацию, которая соединяется с теплообменником, это сделано для того, чтобы разряжать давление, возникающее от сгорания топлива;

• автоматические реле, которые позволяют котлу отключаться и включаться в режиме автоматики, поддерживать постоянную подачу и температуру;

• трубопроводы коммуникаций газа и воды служат для подачи топлива в котел и отдачи нагретой воды в системы отопления и трубопроводы;

Все исполнение котла и все узлы представляет собой ящик размерами примерно полметра на 30 и на 30. Малые габариты, однако, не говорят не в пользу котла.

Монтаж парапетных котлов своими руками: пошаговая инструкция

Прежде всего, при установке котлов данного типа необходимо помнить о нескольких правилах, составляющих основу безопасности:

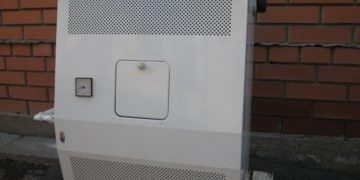

Парапетный котел — фото

• хоть котел и может быть установлен в любое доступное место рядом с коммуникациями, все же необходимо придерживаться мер пожарной безопасности: котел желательно прикрепить к несгораемой стене на удалении от 15-до 25 сантиметров от воспламеняющихся предметов; так же необходимо помнить, что газовые котлы и колонки требуют хотя бы редкого надзора и осторожности при использовании. Так же необходима диагностика и некоторое «ТО»;

• поскольку топливом для котла является газ, необходимо помнить о системе вентиляции и герметичности всей конструкции;

  Схема подключения парапетного котла

• вывод продуктов сгорания, которые могут возникнуть при наладке котла или его неправильной работе, или «активной фазы тепла» производится через коаксильную трубу – трубу, которая имеет несколько диаметров. Поэтому необходимо помнить о том, что дымоход не должен выводиться через балконы или лоджии, а должен помещаться внутри стен или кладок с подветренной стороны.

Эти правила являются основными и носят характерный минимум, который необходимо учесть перед монтажом.

Процесс монтажа

Всю процедуру можно уложить в несколько последовательных действий.

Ну, само собой мы приобретаем котел, распаковываем, читаем инструкцию и поступаем следующим образом:

• для начала необходимо определиться с местом прокладки коммуникаций газа и воды в доме или же заложить коммуникации с расчетом установки котла. После этого рядом с ориентировочным местом монтажа прокладываем пазы под дымоход коаксильной трубы и выводы «активной фазы тепла» — продуктов не догоревшего газа наружу;

  Структура парапетного котла

• что характерно для парапетных котлов, так это наличие шаровых кранов-отсекателей на все коммуникации, а это означает, что необходимо позаботиться о герметичности. Это первый вопрос безопасности. Для герметизации всех резьбовых соединений можно использовать жидкий герметик, ленту «Тангит» или ленту «Фума», которая прекрасно герметизирует соединения при завинчивании;

• котел необходимо установить на специальных планках-лонжеронах, которые фиксируют котел к стене.

  Правила установки котла

Первый запуск котла

Абсолютно все современные импортные и отечественные котлы оснащены системой автоматизированного запуска, подачи топлива и системой экстренного отключения.

Система экстренного отключения: данная система срабатывает в случае резкого падения давления топлива, которое фиксируется на электронных манометрах. Резкое падение давление свидетельствует об утечке газа, что само по себе опасно и требует экстренного отключения «приемника», то есть потребителя-котла.

Автоматизированный запуск: данная функция позволяет устанавливать запуск котла на таймер, а так же задавать периодичность подачи. Это существенно облегчает эксплуатацию и позволяет экономить топливо, когда котел работает «участками» по 15-20 минут и отключается на час-два, сохраняя постоянный температурный режим.

Автоматическая подача топлива позволяет постоянно поддерживать режим горения в постоянстве.

Для первого запуска котла необходимо соблюсти все данные параметры, пользуясь установочными данными, которые для каждого котла приводятся отдельно в инструкции. Первый запуск необходимо производить с минимальным КПД и повышать его постепенно с равными промежутками времени, это позволит «прокалить» котел и проверить основные рабочие параметры.

Парапетные котлы являются прекрасным сочетание качества, относительно низкой стоимости и непревзойденной функциональности. Парапетные котлы – выбор тысяч и тысяч домовладельцев.

Видео — подключение и использование парапетного котла в частном доме

Рекомендуем статьи по темеКак выбрать напольный двухконтурный газовый котелКомбинированные котлы отопления на дровах и электричествеРемонт котлов Бакси своими рукамиИспользуемые источники:

• http://oteple.com/osobennosti-i-ustanovka-parapetnyx-gazovyx-kotlov/
• https://vse-otoplenie.ru/montazh-parapetnogo-gazovogo-kotla-svoimi-rukami
• https://www.tproekt.com/kak-vybrat-parapetnye-gazovye-kotly-dlya-otopleniya-chastnogo-doma/
• https://1popechi.ru/gaz/parapetnye-ustanovka.html
• https://kamin-expert.ru/kotlyi/cistemyi-otopleniya-s-parapetnyimi-kotlami.html
