Для обеспечения дома необходимым количеством горячей воды применяют дополнительное устройство – бойлер косвенного нагрева (БКН). Его использование можно считать одним из самых рациональных и экономически оправданных.
Постараемся выяснить, какая схема обвязки бойлера косвенного нагрева наиболее эффективна и как подключить оборудование, чтобы избежать распространенных ошибок.
Выбор бойлера косвенного нагрева
Перед покупкой и подключением буферного бака-аккумулятора (как еще называют БКН) следует разобраться в конструкционных особенностях наиболее популярных видов. Дело в том, что существует много типов оборудования, в том числе и комбинированные модели, которые работают от систем отопления и альтернативных источников энергии одновременно.
Мы рассмотрим традиционные бойлеры со змеевиком, использующие в качестве нагревателя горячую воду.
Особенности конструкции и принцип работы
Что значит косвенный нагрев? Устройства с прямым нагревом функционируют посредством подключения к электричеству или газовой горелке, у БКН другой источник тепла. Вода нагревается за счет подключения к ГВС, то есть получается, что источником является теплоноситель – горячая вода (или ее заменитель).
Внешне БКН напоминает стандартный водонагреватель – то есть обладает бочкообразной формой, хотя современные модели более эргономичны. Для удобства использования и установки им придают прямоугольную конфигурацию
Если рассмотреть новые модели известных марок, то можно заметить, что газовые котлы и бойлеры КН часто имеют одинаковый дизайн. Их монтируют рядом или один под другим – так можно сэкономить на площади размещения.
Основной элемент, выполняющий функцию нагрева, – стальной или латунный теплообменник (змеевик) с большой площадью поверхности, который располагается внутри металлического, покрытого защитным слоем эмали бака. Чтобы охлаждение воды не происходило слишком быстро, с внешней стороны корпус окружен слоем теплоизоляции, а некоторые модели – и кожухом.
Если вы хотите, чтобы вода в бойлере нагревалась быстро, выбирайте модель с несколькими теплообменниками, а чтобы медленно остывала – с качественной теплоизоляцией
Важной деталью, которой сейчас оборудуют большую часть нагревательных приборов, является магниевый анод. Стержень, закрепленный в верхней части устройства, защищает металлические детали от образования коррозии, в результате водонагреватель служит намного дольше.
Барьерами от действия высокого давления являются предохранительный клапан и встроенный термостат. Если бак не оборудован группой безопасности, ее устанавливают отдельно, при обустройстве обвязки.
Галерея изображенийБойлер косвенного нагрева подключается к трем коммуникационным системам: к холодному водоснабжению, к отоплению и к ветке с горячей водойБойлер косвенного нагрева — экономное оборудование. Сам он не вырабатывает тепло, за подготовку горячей воды в нем отвечает теплоноситель, рекрутируемый из системы отопленияБойлер косвенного нагрева обеспечивает поставку горячей воды стабильной температуры в любое время суток. Однако из-за того, что горячее водоснабжение не используется ночью, в систему должен быть включен расширительный бак для ГВСПри достижении необходимой для ГВС температуры срабатывает датчик, который отдает команду на перекрытие теплоносителя. Он не будет поступать в бойлер, пока температура воды не понизится до предельных значенийПодключение бойлера к коммуникациямРабота водонагревателя в паре с котломПрименение в обвязке расширительного бачкаАвтоматика косвенного бойлера
Часто вода, циркулирующая в системе обогрева, не превышает 65-70 °С. Многие сомневаются в ее эффективности, когда она выступает в качестве источника тепла для нагрева в БКН. На самом деле указанной температуры достаточно, потому что скорость и величина передачи тепла во многом зависит от площади (довольно большой) соприкосновения змеевика с водой.
Как происходит процесс нагревания? Холодная вода, предназначенная для нагрева, поступает через отдельное отверстие и заполняет всю емкость. Из котла в теплообменник также поступает вода, но уже нагретая. Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.
Преимущества оборудования с управлением
Возможность управления – характеристика, которая влияет на сборку всей системы нагрева воды. Существуют два типа БКН: простые (более дешевые) и со встроенной функцией управления.
Управление процессом нагрева обязательно, если основное нагревательное устройство – например, газовый или твердотопливный котел – не имеет блока управления
Отличительной особенностью управляемых моделей является дополнительное оснащение датчиком температуры и возможностью подачи/остановки подачи воды в теплообменник. Такое оборудование работает в автоматическом режиме.
Для пуска необходимо подключить:
- вход/выход для горячей воды из ГВС;
- подачу холодной воды в бак;
- коллектор для распределения нагретой жидкости на выходе.
После этого можно запускать бойлер – вода начнет нагреваться.
Если котел функционирует в автоматическом режиме, в управлении бойлером нет необходимости. Но его все равно лучше оснастить датчиком температуры, для этого предусмотрено место в корпусе
Процесс подключения и обвязки бойлера косвенного нагрева происходит одним из способов (описание – ниже).
Как управление может влиять на температуру воды? Практически никак. Максимальное значение, которого может достигать температура на выходе, не превышает параметров теплоносителя в системе ГВС. Скорее всего, она будет ниже на 1-2 °С.
Если необходим более интенсивный нагрев (это может произойти, если котел обычно функционирует в низкотемпературном режиме), то лучше выбрать модель со встроенным ТЭНом.
Такое оборудование целесообразно покупать вместе с котлами, работающими на твердом топливе (вода остается горячей даже после остывания котла).
Разновидности устройств с дополнительными функциями
Баки с простой конструкцией – это лишь часть ассортимента, представленного на рынке водонагревательного оборудования. Существует множество моделей бойлеров, функции которых очень полезны для интеграции в систему ГВС.
Например, одно из назначений более дорогих моделей – аккумуляция тепла. Если возможны перебои с электроэнергией или суточные потребительские тарифы слишком высоки, режим аккумуляции будет очень полезен. Конструкционные особенности таких моделей – усиленная теплоизоляция и увеличенный объем резервуара (300 л и более).
Еще один вариант, реализующий наиболее быструю подачу горячей воды к точкам водоразбора, – бойлер с рециркуляцией. В отличие от обычной конструкции, данная оснащена тремя патрубками сообщения с системой горячего водоснабжения. По двум подается горячая вода, по одному – холодная. Подача воды осуществляется с помощью насоса.
При использовании модели с рециркуляцией можно обустроить дополнительный полезный контур, например, для монтажа полотенцесушителя.
Реже, чем устройства со змеевиками, встречаются модели типа «бак в баке». Емкость с водой, которую необходимо нагреть, находится внутри, обогревающий контур – снаружи
Вода в таком баке нагревается быстрее, чем в агрегатах с теплообменником, но и стоимость его выше.
Размер бака и его значение
Цилиндрические и кубические баки отличаются своими размерами. Их объем указывается в литрах: существуют небольшие модели на 80-100 л, но есть и громоздкие, вмещающие до 1400-1500 л. Размер подбирают, исходя из потребности семьи в горячей воде.
Габариты важны при монтаже. Для настенной установки подходят только легкие модели – до 200 л, все остальные имеют напольное исполнение. И горизонтальные, и вертикальные настенные устройства в комплекте имеют специальные крепления, напольные оснащены ножками или небольшой подставкой.
Патрубки, необходимые для подключения воды и теплоносителя, обычно выводят сзади и сверху, чтобы было удобнее присоединять бак к трубам. Лицевая панель у ряда моделей оснащена датчиком температуры (реле) и техническим отверстием
Прямоугольные агрегаты занимают чуть меньше места, чем цилиндрические, за счет плотного примыкания к трубам.
Нюансы устройства обвязки
Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.
В любом случае, для нормальной работы приборов придется выполнить ряд правил:
- правильно выбрать место установки – как можно ближе к котлу;
- обеспечить ровную поверхность для монтажа бойлера;
- для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
- оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
- для защиты от противотока на трубах подачи воды установить обратные клапаны;
- улучшить качество воды путем врезки фильтров;
- грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.
В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.
Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой
При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.
Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:
Галерея изображенийСложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлереХолодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадкаПосле грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 барПеред входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потокаДля того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давленияЧтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температурыДля того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателяЕсли расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуациюЦиркуляционные и нагнетающие насосыГрязевик для очистки холодной водыРедуктор давления воды в водоснабженииОбратный клапан перед входом в бойлерПредохранительный клапан и мембранный бачокТрехходовое смесительное устройствоДвухходовый термостат контура отопленияДополнительный проточный теплообменник
Принцип подключения с приоритетом
Перед тем как установить в систему ГВС бойлер косвенного нагрева, необходимо выбрать принцип его подключения: с приоритетом или без. В первом случае, когда возникает необходимость в быстром получении большого количества горячей воды, весь объем теплоносителя прокачивается через змеевик БКН, вследствие чего вода нагревается гораздо быстрее.
После того как температура воды достигла необходимой отметки (измеряют термостатом), существует способ перенаправления потока в радиаторы.
Подключение без приоритета не дает возможности прохождения всего объема теплоносителя, и бойлер обслуживает только часть общего потока. При оборудовании такой схемы вода нагревается дольше.
Схема подключения БКН без приоритета: к бойлеру подведен отдельный контур, поэтому возможности отсечь радиаторы (или другие обогревательные устройства) не существует
Приоритетная схема является более эффективной, так как она дает возможность быстро нагреть необходимое количество воды без ущерба для отопления. Если отопительные приборы отключить на 30-50 минут, температура в комнатах за такой короткий промежуток времени вряд ли понизится, зато нагретой воды будет достаточно.
Единственное условие для оборудования схемы с приоритетом – мощный котел.
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Ход подключения бойлера косвенного нагрева
После выбора схемы становится ясно, какое оборудование потребуется. Кроме основных приборов могут понадобиться вентили, шаровые краны, распределительные гребенки, клапаны (трехходовой или обратный).
Порядок действий:
- подготовить место установки (на полу или на стене);
- сделать разводку, обозначив красным/синим цветом выходы горячей/холодной воды;
- встроить тройник и клапан сброса давления, закрепив соединения герметиком;
- прикрутить краны горячей (сверху) и холодной (снизу) воды;
- подключение к источнику электроэнергии, установить термостат и автоматику;
- выбрать режим нагрева;
- протестировать подключение.
Это общие рекомендации, необходимые, чтобы представить объем работ. При подключении конкретной модели необходимо следовать инструкции, которая поставляется в комплекте.
Выводы и полезное видео по теме
Как определиться со схемой подключения и правильно установить оборудование, подскажут следующие видеоролики.
Общая информация о схемах подключения:
Практические советы по подключению техники:
Как правильно сделать обвязку бойлера косвенного нагрева можно узнать из следующего видеоролика:
Профессиональный обзор бойлера на 80 л:
Кроме установки и подключения БКН потребуется регулярное обслуживание. Оно заключается в промывке внутренней полости бака, удалению отложений и накипи, замене магниевого анода. Уход за оборудованием не требует больших усилий. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам.
Появились вопросы по обвязке бойлера косвенного нагрева, нашли неточности или есть что посоветовать посетителям нашего сайта? Пожалуйста, оставляйте свои комментарии ниже.
Содержание статьи:
Практически в каждом доме или квартире установлен бойлер для горячего водоснабжения. И рано или поздно возникает резонный вопрос – можно ли использовать его для отопления? Для его решения необходимо знать специфику работы и эксплуатации этого устройства. Проанализируем – в каких случаях используют Бойлер в системе отопления частного дома: схемы, расчеты, подключение.
Бойлер как источник нагрева воды
Конструкция бойлера
Классический бойлер представляет собой герметичную емкость, внутри которой располагается электрический нагревающий элемент. Для подключения к водопроводной системе в конструкции предусмотрено 2 парубка. Может ли применяться подобный бойлер в системе отопления частного дома?
Увы, но он не обладает должными характеристиками, необходимыми для организации автономного теплоснабжения. Для нормальной работы бойлер для отопления частного дома должен иметь очень высокую мощность. В среднем на 10 м² жилой площади понадобится 1 кВт тепловой энергии. Т.е. для теплоснабжения дома в 100 м² потребуется модель бойлера с минимальным значением мощности 10 кВт. Производители попросту не выпускают такие модели.
Если же использовать бойлер для отопления дачи с небольшой площадью – можно столкнуться со следующим проблемами:
- Высокий показатель инертности. В среднем бак на 100 л. при мощности ТЭНа 2 кВт будет нагреваться до температуры +75°С 1,5-2 часа. При этом циркуляция будет невозможна, так как она только увеличит время нагрева;
- Большой объем бака. По идее он дает возможность использовать бойлер на отопление и ГВС. Однако постоянный забор воды и пополнение системы извне приведет к неравномерному нагреву теплоносителя;
- Большой расход электроэнергии. До того, как сделать отопление от бойлера необходимо рассчитать его мощность. При этом нужно учитывать, что использование его в ГВС приведет к постоянно включенным нагревательным элементам. Таким образом повысятся затраты на электроэнергию.
Так почему же в сети все чаще встречаются схемы, в которых осуществляется отопление с помощью бойлера? Ведь намного рациональнее использовать для этого электрокотел. Все дело в неправильной терминологии. В водяном отоплении возможна установка так называемых баков косвенного нагрева, которые конструктивно схожи с бойлерами. Во избежание дальнейшей путаницы будем их так же называть бойлерами.
Если появилось желание установить классический бойлер как основной нагревательный элемент – возможны проблемы с гарантией от производителя. Это связано с нарушением эксплуатации устройства.
Накопительный бак как альтернатива традиционному бойлеру
Конструкция бака косвенного нагрева
Накопительный бак конструктивно практически полностью схож с классическим бойлером. Разница заключается во внутреннем трубопроводе, который подключается к системе отопления. В этом случае необходимо решить вопрос – а для чего нужен бойлер в системе отопления?
Правильно организованное отопление через бойлер предполагает, что этот элемент будет выполнять функцию теплового аккумулятора. Вода, которая находится в емкости, получает тепловую энергию через внутренний змеевик, подключенный к отопительной системе. После отключения котла будет происходить обратный процесс – повышение температуры теплоносителя от воды в бойлере.
Схема подключения бойлера к отоплению
Кроме этого, после того как было выполнено корректное подключение бойлера к системе отопления, он сможет выполнять такие функции:
- Организация горячего водоснабжения. Так как жидкость из емкости не контактирует с теплоносителем – ее можно применять в хозяйстве. Но для этого необходимо сделать правильный расчет мощности бойлера для отопления дома, чтобы это не сказалось на параметрах теплоснабжения;
- Подогрев воды с помощью встроенного ТЭНа. Таким образом можно поддерживать уровень нагрева теплоносителя даже при неактивном котле. Это можно сделать только приобретя электрический бойлер для отопления.
Важно изначально определиться с назначением накопительного бака – будет он предназначен для ГВС, работать в качестве теплового аккумулятора или совмещать эти функции. Исходя из принятого решения, выполняется расчет оптимального объема и выбирается схема отопления от бойлера.
Накопительную емкость можно изготовить самостоятельно. Для уменьшения тепловых потерь необходимо сделать теплоизоляцию корпуса.
Расчет объема накопительного бака и мощности ТЭНа
Области применения теплового аккумулятора
На первом этапе необходим расчет мощности бойлера для отопления дома. Существует несколько способов решения этой задачи. Самый оптимальный из них – ознакомиться с рекомендациями от производителя конкретной модели бака.
Необходимо учитывать, что схема отопления от бойлера напрямую зависит от мощности всей системы. Поэтому за первоначальный параметр принимается эта величина. Предположим, что она составляет 1 кВ/ч. После установки бойлера в системе отопления частного дома он должен поддерживать оптимальный уровень нагрева воды еще 5 часов. При этом тепловой режим системы составляет 75/50 (низкотемпературный). В таком случае оптимальный объем бойлера на отопление и ГВС вычисляется по следующей формуле:
V=5/(75-50)=0.5 м³ или 500 л
Получившийся объем можно уменьшить, если приобрести модель бойлера для отопления дачи с ТЭНом. Тогда при расчете нужно учитывать удельную мощность этого прибора. В среднем для обеспечения полноценной работы отопления при выключенном котле и средней норме расхода ГВС (10 л/час) необходимо приобрести модель объемом около 400-450 л.
Для полного расчета мощности бойлера для отопления дома необходимо учитывать все факторы – тепловые потери в здании, месторасположение емкости в системе и т.д.
Монтаж и эксплуатация бойлера отопления
Бойлер в системе отопления
После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему. Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу. Оптимальным вариантом будет установка в непосредственной близости от котла. В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.
Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:
- Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
- Большой объем емкости, если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
- Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.
Решив эти вопросы можно приступать непосредственно к монтажу.
Контроль температуры воды в отоплении через бойлер осуществляется с помощью установленного термометра. Он не входит в стандартную комплектацию и поэтому необходимо приобрести этот прибор отдельно.
Установка накопительного бака отопления
Установленный бойлер
Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.
Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.
Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:
- После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения.
- Выполнить подключение к отоплению. Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление.
- Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется.
- Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.
По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.
Для того чтобы сделать полноценное отопление от бойлера не рекомендуется использовать антифриз. Он характеризуется относительно низкой теплоемкостью, что скажется на передаче тепла воде и обратно теплоносителю.
Условия правильной эксплуатации бойлера
Накипь на ТЭНе бойлера
Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома – требуется следовать рекомендациям производителя.
Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.
Кроме этих процедур необходимо делать следующие:
- Один раз в месяц проверять целостность теплоизоляции конструкции;
- Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
- Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.
Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.
Для очистки ТЭНа от накипи следует выполнить его демонтаж. Но перед этим нужно узнать у продавца – сохраниться ли заводская гарантия.
Бойлер для отопления своими руками
Самодельный бойлер
Следует отметить, что стоимость заводских моделей бойлера для теплоснабжения дачи довольно высока – от 7000 руб. и больше. Альтернативным вариантом является изготовление конструкции своими силами.
Для этого можно использовать любую стальную емкость. Важно, чтобы ее объем соответствовал расчетному. Для организации схем теплоснабжения от самодельного бойлера понадобятся следующие комплектующие:
- Бак. Лучше всего заказать конструкцию из нержавеющей стали или сделать ее самостоятельно. На корпусе должны быть отверстия для пайки входных и выходных патрубков;
- Змеевик. Оптимальный вариант – установка медной конструкции. Этот материал обладает оптимальными параметрами для передачи тепловой энергии;
- Крепление патрубков для подключения к отоплению и ГВС.
Для обеспечения теплоизоляции рекомендуется делать двойной корпус. Между стенками устанавливается стекловата или базальтовый утеплитель. Рекомендуемая толщина прослойки – 5 см. Порядок установки и ввода в эксплуатацию ничем не отличается от заводских моделей.
Насколько эффективно использование бойлера в теплоснабжении дома? Все зависит от правильности расчетов параметров всей системы. Только после вычисления оптимальных характеристик и проверки их на практике можно говорить о настоящей эффективности установки бойлера.
В видеоматериале показа пример использования бойлера в отопительной системе.
Отопление в частном доме, да и вообще нагрев воды в нем – то, что нужно обязательно оборудовать, чтобы жить в комфортных условиях. И чем экономичнее будет организован процесс нагрева воды (а в этом случае без такого оборудования как БКН не обойтись), тем лучше будет для владельца коттеджа, ведь это позволит снизить затраты средств. Подключение бойлера косвенного нагрева к одноконтурному котлу – задача не из простых, но она вполне решается самостоятельно. Главное – разобраться, как это делается.
Бойлер косвенного нагрева – что за агрегат?
Под этим словосочетанием подразумевается бак, наполненный водой, который внутри оснащен змеевиком-теплообменником, подсоединяемым к котлу, отвечающему за обогрев дома, либо к иной системе, внутри которой циркулирует какой-либо теплоноситель. Вода в таком агрегате становится горячей за счет того, что жидкость, поступающая непосредственно от котла в змеевик для теплообмена, отдает свою энергию жидкости, которая находится в самом бойлерном баке. То есть она не нагревается напрямую, а лишь вбирает в себя теплоту из другого источника. Отсюда и образовалось название для этого агрегата – бойлер косвенного нагрева.
Воду, подогретую в агрегате, можно применять для самых разных хозяйственных нужд. Притом она длительное время остается в подогретом состоянии, так как система сама поддерживает нужный уровень температуры. Установить такой бойлер можно, кстати, не только в коттедже, но и в квартире, гостинице или другом помещении.
Сам бойлер представляет собой металлическую либо пластиковую емкость параллелепипедной формы или же цилиндрической. Вместимость бака может быть какой угодно и иногда исчисляется тысячами литров.
На заметку! Баки некоторых агрегатов могут быть покрыты изнутри стеклокерамикой, эмалью или другими материалами, которые помогают сохранить воду в надлежащем качестве и защитить металл бака от коррозии.
Емкость с водой обычно заключена в еще один корпус, между этими двумя структурными элементами часто прокладывается теплоизоляционный материал. Он помогает дольше сохранить тепло, а также защищает внешний корпус бака от сильного нагрева. Вода, которая отвечает непосредственно за нагрев жидкости в бойлерном баке, обычно циркулирует через змеевик-теплообменник. От коррозии элементы бака защищены наличием магниевого анода. Чтобы контролировать давление в агрегате, предусмотрена установка так называемого предохранительного клапана и термостата. Циркуляция воды происходит благодаря наличию специальной системы насосов.
Так что БКН – это своего рода «термос» для воды в доме. Он сам не подогревает воду, но способен сохранить нагретую посредством теплоносителя жидкость в теплом состоянии.
Достоинства, недостатки, виды оборудования
Чем же хорош такой бойлер? Самое главное, что воду в нем можно нагревать без излишних затрат. То есть оплачивать электроэнергию или газ дополнительно не придется, в отличие от тех же бойлеров прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Бойлер КН использует уже готовый ресурс нагревательной системы в доме.
Данный аспект также позволяет говорить о пониженной нагрузке на электросеть в доме. При этом производительность у бойлера достаточно высока, он безопасен и способен служить долгие годы без нареканий, ведь внутренняя его часть даже защищена от контакта с проточной водой. Вода из такого бойлера поступает к потребителю сразу же, как только оказывается нужна.
Минусы, конечно, у оборудования есть. Это, прежде всего, высокая стоимость – стоит дороже, чем бойлер прямого нагрева. Также стоит понимать, что вода в нем нагревается дольше, но зато и дольше сохраняется горячей. Да и места такой бойлер занимает немало, лучше вообще ставить его в отдельном помещении. И еще один основной недостаток – в летнее время, чтобы нагреть воду, придется запускать отопительный котел.
На заметку! Существует несколько типов бойлеров косвенного нагрева. Посмотрим, чем они отличаются друг от друга.
Таблица. Виды бойлеров КН.
|
|
|
 Выбор бойлера КНК выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.
 Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно. Подсоединение агрегата БКН к котлу с одним контуромПодсоединять такой агрегат можно к котлам самого разного вида – одноконтурным, двухконтурным газовым, твердотопливному котлу и т. д. Подключение производится по различным схемам и важно не нарушить их, иначе можно не только создать опасную обстановку для пользователей горячей воды, но и вовсе вывести систему из строя. Лучше всего, если подключением бойлера будет заниматься человек, который имеет специальные навыки. Но при внимательном ознакомлении схемы подключения сделать все работы можно и самим.
Система на основе трехходового клапанаЕсли семье нужно большое количество теплой воды, то есть смысл задуматься о таком типе подключения. Здесь в приоритете будет нагрев именно водопроводной воды. Вся система состоит из двух отопительных контуров, где один из них подогревает воду в баке БКН, а другой отвечает за обогрев дома непосредственно. Потоки воды распределяются как раз посредством наличия трехходового клапана, которым легко управлять, используя термостат. Последний важно грамотно настроить – температура подогрева жидкости в агрегате должна быть всегда ниже, чем температура воды, которая нагревает ее непосредственно. Иначе распределения потоков не произойдет. Клапан монтируется на выходе воды из котла. И он отвечает как раз за переключение направления потоков. То есть, если вода в баке остыла, то клапан переключится на систему ГВС, а если она достаточно нагретая, то клапан направит теплоноситель в систему обогрева дома.
 Два циркуляционных насосаЭтот вариант подойдет для тех, кто не собирается пользоваться БКН постоянно. В этом случае будут установлены сразу два циркуляционных насоса – один пойдет на работу отопительной системы, второй – на подачу жидкости в бак бойлера. Тогда получается, что непосредственно теплоноситель постоянно циркулирует в системе обогрева дома. Один из насосов (на бойлер) присоединяется к термодатчику и, как только жидкость в трубах водоснабжения остывает, подается сигнал, сообщающий об этом. Тогда создается давление, которое может изменить направление движения теплоносителя и отправить его в бойлер. Получается, что теплоноситель курсирует по разным трубопроводам благодаря особым образом установленным насосам.
Отличие данной схемы от предыдущей заключается в том, что термостат управляет работой сразу двух насосов. То есть если работает насос на подачу воды пользователю, то насос отопления отключается. Гидравлическая стрелкаЭтот вариант оптимален в случае, если в доме, кроме самого бойлера, а также отопления, присутствует система подогрева полов, работающая на воде, или система подогрева стен. То есть тут придется перераспределять сразу несколько потоков воды. Данная схема отличается высокой сложностью, так что о самостоятельном ее подключении и речи быть не может.  Особенности подсоединения БКНБойлеры КН могут подключаться по-разному, но общие принципы выполнения такой работы все же есть.

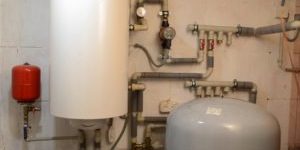

Пример подсоединения БКН к одноконтурному котлуШаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления. Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления. Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды. Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление. Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского. Шаг 6. Следующий выход – это подключение рециркуляции горячей воды. Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос. Оборудование выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей. Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран. Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера. Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления. Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан. Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию. Видео – Как подключить бойлер КН к одноконтурному котлу?Видео – Обвязка одноконтурного котла и бойлераПодключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов. Используемые источники:
|
