Установка металлопластиковых труб своими руками — инструкция

Внедрение труб разного диаметра и предназначения позволило расширить монтажные возможности водопровода, канализации и отопления. Металлопластиковые трубы пользуются высоким спросом, и причиной тому – эксплуатационные возможности, цена и технические характеристики. Но, чтобы провод коммуникационных систем был надежен, стоит обратить внимание на вариант монтажа.

Содержание

Обеспечение бесперебойного коммуникационного снабжения

Сегодня без канализации, отопления или воды не может обойтись ни одна отрасль жизнедеятельности человека. Для обеспечения бесперебойного снабжения используются изделия разного диаметра и предназначения из полипропилена, металла или металлопластика.

Последний вариант – предпочтительнее по нескольким аспектам: низкая цена, срок службы 30-60 лет и несколько способов крепления. Во многом, длительность эксплуатационного срока зависит от ответственности слесаря, монтирующего систему подачи теплоносителя или воды.

Особенности труб из металлопластика

Трубы из металлопластика состоят из нескольких шаровидных слоев (как правило, из пяти). Каждый такой слой выполняет свои задачи: сцепление, фиксация, прочность или изоляция. Особенности конкретно металлопластика – это возможность применения изделия для горячей воды. Алюминиевый слой, соединённый надежным клеем, придает жесткость, а полиэтилен нейтрализует способность металла к коррозии.

Достоинства:

• эко чистота;
• устойчивость к коррозии, замерзанию, конденсату;
• устойчивость к деформациям;
• небольшой вес, простая доставка;
• ремонтопригодность;
• низкое сопротивление жидкости;
• легкий монтаж.

Недостатки:

• при скрытом трубопроводе не применяются фитинги (резьбовые);
• низкая устойчивость к прямым солнечным лучам;
• без качественной изоляции при замерзании внутри воды, система трескается.
• качество продукции часто определяется ценой.

Есть 3 регламентированных ГОСТа, согласно которым определяется область применения изделия, их технические качества: 18599-2001 – напорные, ГОСТ Р 53630- 2009 – напорные многослойные для отопления и горячей воды; Р 52134-2003 – напорные из слоев термопласта, высокопрочные.

Область применения

Пластик и металл, объединив в себе положительные качества, позволил использовать изделия в разных направлениях:

• отопление;
• системы внутреннего и наружного водоснабжения;
• транспортировка ядовитых жидкостей, сжиженного газа;
• подача сжатого воздуха;
• защита кабелей;
• обеспечение систем полива.

Монтаж металлопластиковых труб своими руками

Подготовка перед монтажными работами – это составление плана и разработка схемы, в которой важно указать размещение и подключение точек к сантехническим приборам – стиральной машинке, котлу или счетчикам.

Перед началом работ собирают инструменты, проводят подготовку изделий:

• разрезка по нужной длине;
• деформированный конец ровняют калибровщиком;
• зачищают напильником торец.

Дальше, в зависимости от выбранного метода монтажа, проводят работы.

Монтаж начинается с установки шаровых кранов стояка. Для этого выбирают шаровые краны, работающие при давлении до 60 атмосфер и при 150-градусной температуре.

Инструменты

1. Ножницы.
2. Резаки.
3. Труборезы и трубогибы.
4. Обжимные клещи.
5. Калибратор.
6. Фаскосниматель.

От выбора способа крепления зависит набор необходимых инструментов. Часто для работ своими руками (к примеру, крепление труб отопления от котла) потребуется только резак, обжимные клещи и калибратор.

Компрессионное соединение фитингами

Особенность применения метода компрессионного соединения фитингами – простой монтаж без применения инструментов, которые берутся напрокат.

Фитинг – это деталь разной формы, размера, соединяющая трубы разного и/или одного диаметра. Составляющие части – штуцер, резное кольцо и гайка. Компрессионный фитинг гарантирует прочность соединения с применением гаечного ключа.

Процесс соединения компрессионными фитингами:

1. Изделие выравнивается, чтобы ровный промежуток от разреза и после был не меньше 10 см.
2. По разметке отрезают трубу под прямым углом.
3. Зачищается торец разверткой, а калибром снимают входящие фаски.
4. Одевают накидную гайку.
5. Одевают на накидную гайку разрезное кольцо.
6. Увлажняют штуцер.
7. Труба устанавливается на штуцер таким образом, чтобы ее торец полностью прилегал к кромке фитинга.
8. Накидная гайка вручную завинчивается до упора.
9. Ключом дотягивается гайка до момента, когда станет видна одна или пара нитей резьбы, но перетягивать гайки также недопустимо.

Дополнительно проводят утепление, чтобы не оседал конденсат. Для этого одевают полиэтиленовые гофрированные шланги, разрезанные вдоль, и укрепляют их.

Маркировка отличается по внешнему диаметру и по типу резьбы фитинга: ниппель с резьбой 16 × ½ (внутренний) – это определение присоединения металлопластиковой трубы с диаметром 16 мм, а с другой стороны монтируется трубная арматура с резьбой  ½ дюйма.

Пресс-соединение

Для соединения пресс-фитингами потребуется опыт в работах по обжиму. Выбирая пресс-фитинги, учитывают:

1. Вес — изготовленные из латуни тяжелее, качественнее.
2. Качество – дешевые составляющие не обеспечат равномерное соединение.
3. Маркировка – четкая, глубокая и без пропущенных знаков.

Достоинства метода:

1. Надежность. Пресс-фитинги гарантируют равномерное и плотное соединение труб, а готовый провод допускается закладывать под бетон в теплые полы.
2. Простой монтаж для новичков.
3. Небольшая материальная затрата, поскольку метод не требует применения дорогих инструментов, работы проводятся самостоятельно.

Недостатки метода:

1. Надобность применения пресс-клещей.
2. Однократное использование пресс-фитингов не позволяет производить ремонтные работы, если нужна будет замена соединения, происходит их демонтаж вместе с трубой.

Соединение металлопластиковых труб своими руками поэтапно:

1. Замеряется и отрезается нужной длины отрезок изделия специальными ножницами.
2. Снимается фаскоснимателем внутренняя фаска.
3. Снимается таким же путем внешняя фаска.
4. Проводится проверка диаметров калибратором.
5. Снимается гильза с фитинг, проверяется кольцо и прокладки.
6. Гильза обратно вставляется в фитинг.
7. До упора монтируется труба. При этом если все сделано верно, труба видна в отверстии гильзы.
8. Вставляется гильза в фитинг, соединяется до безопасного упора рукоятки.

Соединение пуш-фит

Рush fit представляют собой пластиковые элементы, сделанные из полифенилсульфона – «PPSU». Он имеет высокую прочность, морозостойкость и долгий срок эксплуатации. Некоторые фирмы используют отличительные материалы производства. К примеру, henco vision от Henco от компании из Бельгии за основу берут поливинилденфторид или PVDF.

Пуш-фитинги используются для:

• прокладки металлопластиковы/полиэтиленовых труб для воды;
• монтажа теплых полов;
• монтажа труб отопления.

Рush Fit монтаж своими руками:

1. Нарезаются ножницами трубы по разметке необходимой длины.
2. Калибрируют концы труб.
3. Одеваются на трубу push-фитинги до контрольного отверстия на корпусе фитинга.
4. Вставляется другая составляющая системы с другого конца фитинга.
5. Фиксируется труба.

Крепление к стенам

Уязвимое место металлопластиковых изделий – это низкая устойчивость к механическим повреждениям из-за того, что слой алюминия тонкий.

При большом радиусе изгиба или постоянных давлениях, труба деформируется. В таком случае рекомендуется зафиксировать трубопровод на твердом основании – стене, потолке или под плинтусом. Для этого производится крепление в стену фиксирующего элемента:

• клипсы;
• опоры;
• подвески.

Процесс крепления и фиксации происходит простым методом:

• крепится опора в стену, фиксируется в неподвижном положении;
• вставляется труба в клипсу с разжимным механизмом. Если клипса глухая, то изначально вставляется труба, и далее вся конструкция крепится к стене.

При креплении обязательно использовать мягкие прокладки между крепящим элементом и трубой.

Как правильно согнуть трубу из металлопластика

Изгибы и повороты при монтаже трубопровода воды или газа имеются практически в любом помещении. Однако нужно знать, как правильно произвести изгиб металлопластикового изделия.

При надменном изгибе, внутренняя часть из алюминия деформируется, что приводит в непригодность всю систему.

Несколько методов сгиба:

1. Вручную. Если диаметр трубы менее 20 мм, можно вручную согнуть изделие, не превышая радиус изгиба более 30%.
2. Пружины. Применяется для труб средней жесткости. Для проведения работ выбирается тугая пружина без перспективы поломки. К одному концу крепится проволока, далее она просовывается внутри трубы до места под изгиб. Центры пружины и изгиба должны совпадать. Изделие плавно гнётся с применением упора на колено. После сгибания пружина вынимается.
3. Отрезки проволоки. Производится внутренняя закладка отрезков твердой, но гнущейся проволоки. При этом длина каждого отрезка не более трети всей длины самой трубы. Производится изгиб трубы, затем извлекаются отрезки проволоки.
4. Песок. Если не нашлось пружины или нужной проволоки, используют метод нагрева и засыпания песка. Для этого необходимо заспать трубу песком, закрыть концы с обеих сторон, чтобы при изгибе песок не высыпался. Наполнить трубу песком, зафиксировать в тисках в нужном месте изгиба, разогреть это место феном и потихоньку гнуть.
5. Станок Вольнова. Состоит из рукоятки, ролика и ролика-шаблона, скобы и изогнутой трубы. В станок вставляется труба, и сгибается до нужного уровня наклона.

Как выровнять кусок металлопластиковой трубы

В ситуациях, когда по каким либо причинам произошел изгиб трубы там, где это не нужно, многих владельцев интересует вопрос как  выравнить трубы. Для этого стоит учитывать особенности:

1. Угол неровности. Если нужно выровнять трубу после покупки, когда она была в муфте, то для этого не нужны специальные инструменты, при монтаже она сама выровняется. Если же угол наклона более 30 градусов, то в таком случае выравнивание невозможно.
2. Толщина алюминиевого слоя. При толщине в 0,2-0,3 мм деформации при выравнивании не избежать. При толщине больше 0,3 мм применим разогрев и постепенное выравнивание.

Если необходимо выровнять трубу из металлопластика, лучше воспользоваться применением фитингов. Выравнивание ручкой шейвера не применяется на проблемном участке, поскольку в месте изгиба будет появляться трещина, труба потечет.

При использовании старых фитингов производится замена уплотнителей.

Наращивание

В ситуациях, когда необходимо удлинить трубопровод, применяются переходники или так называемые фитинги.

Применение таких устройств позволяет удлинить общую протяженность трубопровода на необходимое расстояние. В зависимости от потребностей и задач, применяют такие типы фитингов:

• переходник цанга-гайка, цанга-штуцер или цанга-цанга;
• уголок цанга-гайка, цанга-штуцер или цанга-цанга;
• тройник цанга-гайка/штуцер/цанга;
• тройник три цанги;
• крестовина;
• водорозетка цанга-гайка/две цанги-гайка.

Способы соединения

Способы соединения труб при наращивании аналогичны указанным вариантам. Применяются как фитинги, так и компрессионные соединительные элементы.

Нестандартное соединение

К нестандартным типам соединения относятся варианты удлинения трубопровода из металлопластиковых труб при помощи системы Рush fit. Отличается также схема в том случае, если потребуется удлинение или наращивание в стене.

К примеру, сантехник неверно рассчитал расстояние трубы в стене к лейке в душ, и она располагается ниже от необходимого уровня на 20-40 см. Поскольку стена уже замурована, а проводить ремонт опять не хочется, необходимо искать варианты, как удлинить трубу без бурения стены.

В таком случае применяется соединение прессованием. Неразъемное соединение в этом случае – лучший вариант, поскольку при перепадах температур зажимы будут расходиться, и со временем, деформироваться, а труба протекать. Если учитывать тот факт, что в стене найти утечку намного сложнее, то опрессовка при укладке труб под стяжку – обязательная процедура.

Пример разводки системы водоснабжения

Схема разводки условно разделяется на два варианта – тройниковая или последовательная и коллекторная.

Последовательная (тройниковая) схема

Схема состоит из центральной трубы, подключающая потребители холодной водопроводной воды. Параллельно монтируют таким же методом подачу горячей воды.

Основная труба имеет наибольший диаметр, поскольку выполняет функцию коллектора. Соединение производится тройниками поэтому и название – тройниковое.

Принцип прост, обеспечивает организацию водоснабжения в квартирах. Преимущество – незначительное количество применяемых труб. Недостатки – подходит система для небольших квартир, поскольку  чем длиннее система, тем меньше напор воды будет в конце или вверху трубопровода. Проблемы с тройниковой системой возникают и в том случае, когда случается поломка крана или бачка, поскольку на момент замены сантехники перекрывают воду полностью по всей квартире.

Места подключений в тройниковой системе спрятаны под декоративной отделкой без доступа к системе. При возникновении протечки определить ее место будет сложно. Часто для ремонта демонтируют перестенки, ломают панели.

Коллекторная схема

Эта схема лучший вариант для больших современных квартир с большим количеством сантехники.  Особенность варианта — наличие коллектора, при котором вода из центрального стояка подается на коллектор, а уже потом к потребителю. Подключение потребителя осуществляется отдельно.

Преимущества:

1. Равномерное распределение воды, при котором количество подключенных приборов не уменьшают давление в трубе, а протяженность не влияет на работу сантехники.
2. Возможность при поломке сантехнического прибора отключить только его, а не все вместе.
3. Персонализация характеристик водопроводной системы для определенного устройства. Для этого происходит установка фильтров, редукторов.
4. Поток воды регулируется при необходимости в большую или меньшую сторону.

Недостатки:

1. Материальная затрата на этапе монтажа.
2. Количество водопроводных труб.
3. Сложность системы: прежде чем подключить коллектор, нужно согласовать проект.
4. Отдельный прибор понадобиться в том случае, если горячее водоснабжение в квартире определяется централизованно.

Между коллектором и центральным стояком ставят водопроводные трубы с запорным краном. Это необходимо для перекрытия подачи воды при необходимости. В зависимости от задач, на отрезке водопровода устанавливают фильтры грубой очистки, блок аварийной защиты. На больших пространствах применяют комбинацию коллекторной и тройниковой разводки.

После установки коллектора от него подводят трубы к сантехническому прибору по отдельности: к горячей или холодной воде. Дополнительно ставят фильтры, редукторы, а между коллектором и сантехнической точкой ставится запорная арматура для перекрытия воды отдельного объекта.

Ремонт или частичная замена металлопластиковых труб своими руками – простая задача при соблюдении требований монтажа и крепления такого материала. Устроенный трубопровод легко демонтировать, не нужно окрашивать. Трубы легкие и пластичные, не поддаются коррозии, долговечные. Стоит только определиться с  безопасным вариантом монтажа.

<index>

Металлопластиковые трубы используются для устройства водопровода, отопления и канализации. Среди достоинств материала то, что монтаж металлопластика можно осуществить самостоятельно без привлечения специалистов.

Монтаж металлопластиковых труб.

Виды фитингов для металлопластиковых труб

Особенность изделий МП – в соединении только фитингами разной конфигурации.

Их существует несколько видов по типам присоединения:

1. Цанговые – разъемные конструкции, используются неоднократно. Резьба на деталях подходит для совмещения с бытовыми приборами. Кроме латунного корпуса, в составе обжимные кольца, резиновые прокладки.
2. Компрессионные – условно-разъемные детали, легко демонтируются, но повторное использование не гарантирует герметичности. Имеются уплотнительные кольца и прокладки, для зажима применяются накидные гайки.
3. Пуш-фитинги – отличаются удобством крепежа, не требуются специальные инструменты. Используются для разъемных соединений. Труба вставляется в деталь, зажимается кольцом с лапками. Оно предназначено только для изделий с точной толщиной стенок, если хоть немного отличается, соединение получается ненадежным.
4. Пресс-фитинги – образуют неразъемные соединения. Фиксация происходит при помощи пресс-клещей.

По конфигурации различают такие фитинги:

• переходники – стыкуют изделия различного диаметра;
• тройники – служат для присоединения отводов;
• уголки – изменяют направление;
• крестовины – для подсоединения 4 труб;
• водорозетки – с креплением для подключения смесителя.

Предварительно делают чертеж, указывают размеры. На ответвлениях прорисовывают соединительные элементы, пишут их параметры. Учитывают, что фитинги под краны должны иметь резьбу на конце. Составляют список, закупку проводят по нему – изделия дорогие, лишние или ненужные приобретать ни к чему. Трубы покупают с небольшим запасом.

Инструменты

Перед монтажом нарезают заготовки из металлопластика под прямым углом. Удобнее всего пользоваться специальным резаком, который похож на ножницы. Он формирует нужный угол среза – 90°. Можно заменить ножовкой по металлу и разрезать в плотницком стусле.

Кроме того, используют другие инструменты:

1. Калибратор. Основное назначение инструмента – восстановление первоначальной формы металлопластика, выравнивание краев. Торцы после резки сплющиваются, что усложняет монтаж. Он также служит для развальцовывания трубы наружу, что необходимо для монтажа.
2. Зенкер – приспособление, которым снимают фаски и заусеницы, но при отсутствии зачищают наждачкой, строительным ножом. Некоторые калибраторы снабжены специальным выступом для снятия фаски, поэтому обходятся без зенкера.
3. Клещи – необходимы для монтажа неразборных фитингов.

Для работы понадобятся также разводные ключи, молоток, шуруповерт.

Подготовка металлопластиковых труб к монтажу.

Трубы покупают свернутыми в кольцо. Приступая к монтажу, нарезают куски необходимой длины, прибавляя до 15 мм для захода в фитинги. При использовании пилы на краях остаются заусеницы, которые удаляют (после резака их нет).

Если применяют зенкер, одновременно снимается фаска снаружи. Затем в полость вгоняют калибратор, проворачивают. При этом выравнивается геометрия, развальцовывается край.

Снимают внутреннюю фаску, воспользовавшись строительным ножом, если инструмент без специального приспособления.

Как выровнять кусок металлопластиковой трубы

Предварительно распрямляют руками, но совершенной формы не получается – она важна при открытом способе монтажа. Используют простое приспособление. Находят ровную поверхность, отрезок заворачивают в ткань. Прокатывают по доске, получается ровный кусок.

Схемы разводок для санузла и ванной

Разводка осуществляется несколькими способами. Для каждого важно придерживаться минимального количества соединений. Трубы и фитинги желательно приобретать от одного производителя – монтаж пойдет быстрее. Требуется обеспечить доступ к разъемам и вентилям.

Эффективная коллекторная система

Схема коллекторной системы.

Каждый потребитель к центральной магистрали подключается отдельно. Используется коллектор, который прячут в небольшом шкафу.

На ответвлениях ко всем приборам устанавливают запорные краны. Это позволяет регулировать подачу воды или отключать ее совсем, что удобно при необходимости замены или ремонта сантехнического устройства. Его отключают, остальные потребители работают. Давление по всем веткам одинаковое.

На подводящих трубах используется минимальное количество фитинговых соединений.

Коллекторную разводку можно применять при скрытом монтаже. Наружу выступают только фитинги, которые можно обслужить при необходимости. Трубопроводы в стене цельные.

Единственный недостаток – высокая стоимость. Требуется больше труб и запорных кранов на каждое ответвление. Схема сложная – ее необходимо тщательно продумать, прорисовать, а монтаж проводить аккуратно. Используют при большом количестве сантехнического оборудования.

Последовательная система подсоединений

Прокладывается центральная магистраль, к которой через тройники по отдельности подключаются потребители. Вариант больше подходит для санузлов, где минимальное количество приборов. Используется преимущественно при открытом монтаже, осуществить можно даже после отделки помещения. Финансовые затраты минимальные – требуется меньше труб, кранов по сравнению с коллекторной схемой. Основные расходы – на тройники.

Существенный недостаток – может не хватать напора воды, если одновременно работает несколько точек. При поломке одного прибора для ремонта необходимо отключать все устройства.

Система разводки с проходными розетками

Схема похожа на последовательную, но без тройников. Вместо них используются водорозетки, через которые осуществляется подключение приборов. Применяется в частных домах – необходимы длинные трубопроводы и дополнительный насос для подъема давления. Подключение быстроразъемное.

Схема последовательная, но без тройников.

Разводка труб канализации

Существует специфика монтажа:

• не используют угловые фитинги на 90°;
• устанавливают тройники с ревизионными крышками в местах возможных засоров;
• при скрытом монтаже перед ними в стене оставляют смотровые окна;
• делают запас на температурное расширение.

Используют трубы с диаметром, при котором легко проходят сточные воды. Для унитаза – 100 мм, для остальных приборов – 50 мм. Выдерживают уклон по направлению к сливу. Для изделий 100 мм он составляет 2 см на 1 пог. м, для 50 мм – соответственно 3 см.

Монтаж металлопластиковых труб при помощи компрессионных фитингов

Самое распространенное и простое соединение для самостоятельного монтажа водопровода из металлопластиковых труб. Понадобится 2 ключа под накидные гайки. Соединение, если потребуется, легко заменить. Детали, несмотря на разнообразие конфигураций, однотипные по конструкции. Состоят из литого корпуса с резьбой, обжимных колец для закрепления трубы и накидных гаек. Герметичность обеспечивается уплотнительными кольцами.

При помощи компрессионных фитингов монтаж металлопластиковых труб.

Последовательность работ:

1. Раскручивают фитинг и разбирают. Убеждаются, что присутствуют уплотнительные резинки. Производят сборку: гайку, затем кольцо надевают на трубу.
2. Вставляют калибратор и развальцовывают трубу. Ее изнутри и хвостовик фитинга с прокладкой смазывают мыльным раствором. Эти меры облегчают монтаж, не смещаются и не рвутся прокладки.
3. Фитинг вставляют до упора, передвигают кольцо. Закручивают гайку, используя 2 ключа.

Последняя операция требует некоторой сноровки. При недотягивании появится протечка, если переусердствовать, лопнет хрупкая гайка. Следует остановиться в момент, когда послышится легкий хруст. Соединение периодически осматривают, подтягивают гайки при появлении протечки.

Установка обжимных пресс или пуш-фитингов на МП-трубы

Подготовка среза аналогична, но фаска снаружи не снимается, делают только внутреннюю. Перед монтажом демонтируют гильзу, осматривают деталь, чтобы исключить применение бракованных элементов. Собирают обратно, не забыв установить специальную прокладку для защиты от коррозионных процессов.

Отрезок насаживают на штуцер. Глубина посадки видна через окошечко в гильзе – должен просматриваться край трубы. Клещи с накладками необходимого диаметра устанавливают на краю фитинга. Ручки соединяют, обжимая деталь. Если все сделано правильно, образуются 2 четкие полосы одинаковой глубины.

Соединение металлопластиковых труб своими руками при соблюдении технологии получается надежным, коммуникацию с уверенностью можно прятать в стены, бетонную стяжку. Изделие одноразовое, разобрать невозможно. Технологию используют преимущественно для отопительной системы – соединение выдерживает 10 атм. Выше 16 этажа применять не рекомендуется – давление может быть больше.

Составные части пуш-фитинг.

Пуш-фитинг – это деталь, создатели которой стремились обойтись при монтаже без специальных клещей. Зажим осуществляется кольцом, в остальном конструкция аналогична пресс-фитингу.

Подготовленный отрезок насаживается на штуцер, щелчок свидетельствует о правильном соединении. Убедиться можно, потянув детали в разные стороны.

Труба после соединения проворачивается, поэтому возникают сомнения в надежности крепления, но это не так. Мастера все-таки не советуют монтировать пуш-фитинги для конструкций в стене или бетонной стяжке.

У деталей высокая стоимость, поэтому широкого распространения они не получили. Соединение происходит быстро, но использовать конструкцию можно только через 3 часа. Это время, за которое уплотнитель принимает форму, максимально соответствующую очертаниям трубы.

Как согнуть металлопластиковую трубу

Используют несколько методов, среди которых в домашних условиях чаще применяют ручные. Самый простой и наименее надежный – с использованием только строительного фена. Способ подходит для изделий диаметром не более 20 мм, более толстые изгибаются с трудом. Трубу прогревают феном, обхватывают руками так, чтобы большие пальцы служили упорами. Изгибают постепенно в несколько приемов.

Резкие движения недопустимы, иначе возможна деформация изделия. Не следует превышать предельный радиус изгиба, который указан в технических характеристиках изделий. Предварительно тренируются на небольших обрезках.

Использование пружины позволяет добиться качественного и точного изгиба. Требуется подобрать прочную пружину подходящего диаметра, чтобы она вошла в трубу с небольшим зазором. К одному концу крепят проволоку, чтобы вытащить деталь по окончании работы. Вводят внутрь, располагая серединой по центру изгиба. Гнут, уперев в колено, можно подогреть феном. Способ применяют для металлопластика средней и малой твердости.

Методы по тому как согнуть металлопластиковую трубу.

Еще один метод – использование жесткой проволоки. Ее разрезают на небольшие куски, заполняют внутреннее пространство в месте изгиба. Дальнейший процесс похож на вариант с пружиной. После использования проволока извлекается. Способ требует больше времени, но эффективный.

Изгибание металлопластика при помощи песка – самый трудоемкий процесс. Внутреннюю полость засыпают мелким просеянным песком, не оставляя пустот. Заглушают оба конца.

Подогревают и начинают постепенно сгибать. Вместо песка также используют соль. В обоих случаях трубу по окончании работы тщательно промывают.

Самый совершенный вариант – с использованием трубогиба. В нагреве нет необходимости, а радиус изгиба доходит до 180°, исключается брак. Конструкция приспособления простая, состоит из 2 роликов – подвижного и шаблона, рукоятки скобы.

Самостоятельно, если нет трубогиба, можно сделать аналог. Из доски, толщина которой превышает диаметр трубы, выпиливают полукруглый шаблон с необходимым для изгибания радиусом. Прочно фиксируют на основание – изделие готово к работе.

Как крепить к стенам

При открытом способе монтажа трубы фиксируют на стене. Доступный и привлекательный вариант – использование пластиковых клипс. Они разных размеров, покупают их по диаметру металлопластиковых изделий. Бывают одинарными – подходят для прокладывания магистралей водоснабжения. Сдвоенные клипсы уместно использовать для отопительной двухтрубной системы. Подача с обраткой располагаются рядом и параллельно.

Расстояние между клипсами – 1 м, но можно чаще, тогда трубы точно не будут провисать. Под крепление в стенах сверлят отверстия, фиксируют саморезами с дюбелями. В деревянную стену вкручивают шурупы без дюбелей. В местах поворотов клипсы устанавливают с обеих сторон ближе к изгибам.

Пластиковые клипсы для фиксации трубы к стене.

Нестандартные соединения с металлическими трубами, переход на другой диаметр

Ремонт водопровода или системы отопления, если ранее использовались стальные трубы, требует соединения металла и металлопластика между собой. Металлическую трубу обрезают, оставляя 3-5 см, изготавливают внешнюю резьбу. Соединение необходимо уплотнить. Заматывают паклей, намазывают краску или пользуются фум-лентой.

На металлическую трубу накручивают фитинг, у которого имеется накидная гайка или внутренняя резьба. С обратной стороны закрепляется металлопластик. Изделия соединяют, закручивают гайку.

Если трубопроводы разного диаметра, монтаж производится таким же способом. Только подбирают фитинг-переходник, у которого подходящие размеры. С одной стороны – разъем для металлопластика, с другой – резьба под стальную трубу.

</index>

Сборка и установка водопровода из металлополимера осуществляется без проведения сварочных работ и при наличии небольшого набора доступных и недорогих инструментов.

Именно эти факторы, а также хорошие технические характеристики материала, позволяют осуществлять процесс сборки и подключения системы водоснабжения своими руками.

Это тот случай, когда экономия приносит двойные дивиденды: сохранение финансов и опыт, который никогда не будет лишним.

Отличительные особенности материалов

Достоинства изделий из металлопластика:

• продолжительный срок использования;
• повышенная пропускная способность в сравнении с металлическим водопроводом аналогичного диаметра;
• не требует специальных приспособлений для создания нужного угла изгиба;
• быстрый и простой монтаж конструкции;
• низкий коэффициент теплопроводности;
• хорошая звукоизоляция;
• не ржавеют;
• устойчивы к образованию внутренних отложений;
• сборка системы производится с минимумом отходов;
• совместимость с другими материалами;
• антистатичность;
• высокая устойчивость к замерзанию;
• качество транспортируемой жидкости не меняется;
• правильно установленный водопровод (с доступом к основным узлам) элементарен в ремонте.

Недостатки:

• при многочисленных изгибах одной точки возможны повреждения внутреннего металлического слоя;
• при резких перепадах температурного режима могут образоваться протечки в местах соединения, требующие подтяжки или полной замены фитингов;
• прямые солнечные лучи губительны для изделий с полимерным покрытием.

Трубы из металлопластика производятся диаметром от 16 мм до 63 мм. При строительстве жилья используются материалы, диаметр которых не превышает 40 мм.

Оптимальными и выгодными по цене вариантами являются диаметры 16 и 20 мм, но их можно использовать только при наличии в вашей системе водоснабжения постоянного хорошего давления.

Малый диаметр изделия вызовет турбулизацию потока воды, а пропускная способность уменьшится в несколько раз. Учитывайте этот факт при выборе материала.

Технические показатели

• диаметр изделия 16-63 мм;
• толщина наружного полимерного покрытия 2 – 3 мм;
• толщина алюминиевого слоя 0,19 – 0,3 мм;
• вес трубы с диаметром 16 мм составляет 105 г, а с самым большим диаметром – 1224 г (указан вес погонного метра);
• +95°С – оптимальная рабочая температура;
• выдерживают кратковременную нагрузку до +110°С;
• замерзают при низкой температуре;
• минимальный радиус изгиба 80 – 125 мм при ручном способе.

Подробная инструкция для экономных владельцев собственного дома — Установка счетчика воды своими руками.

Об особенностях монтажа и выборе пластиковых дренажных колодцев читайте здесь.

Как сделать твердотопливный котел длительного горения своими руками? Инструкция, чертеж и схема котла.

Инструменты, необходимые для монтажа водопроводной системы

• • • Гаечные ключи: разводные и рожковые. Применяются для закручивания гаек в компрессионных фитингах.

• • • Ножницы для резки труб. Без их использования значительно затрудняется нарезка материала на нужные отрезки с ровными краями.

• • • Шлифовальная бумага необходима для зачистки срезов от мелких шероховатостей.

• • • Калибратор. С его помощью срезу возвращают первоначальную округлость, утраченную в процессе нарезки.

• • • Пресс- клещи необходимы для ручного обжатия пресс-фитингов.

• • • Строительный фен применяется для разогрева труб перед изгибом.

Технология установки. Инструкция по монтажу

Компрессионного фитинга

• Фитинг раскручивают: с торцов снимают монтажные гайки, со штуцеров – уплотнительные кольца.
• Трубу нужно выпрямить и при помощи ножниц нарезать. Использовать другие инструменты для нарезки не рекомендуется: срез получается неровным, возможно нарушение целостности защитного слоя материала.
• Срезы нужно тщательно зачистить и откалибровать. Плохо обработанные торцы могут повредить уплотнительные кольца и нарушить герметичность соединения.
• На подготовленный отрезок надевают накидную гайку с уплотнительным кольцом. Штуцер фитинга соединяют с трубой и фиксируют гайкой: сначала вручную, а затем при помощи гаечного ключа.

Контролируйте сжатие! Услышав характерное потрескивание металла – прекратите процесс. Важно соблюдать баланс: плохо затянутый фитинг не сможет обеспечить герметичность системы, а перетянутый – можно сразу выбросить.

Чтобы более подробно узнать о том, как производится монтаж с помощью резьбовых (цанговых) фитингов смотрите видео:

Пресс фитинга

• Как и в первом случае трубу предварительно подготавливают: обрезают, зачищают и калибруют. Обратите внимание на торец: его срез должен быть перпендикулярным центральной оси водовода.

• Сняв гильзу, проверяем кольца и прокладки, а затем производим сборку фитинга. Делается это для того, чтобы исключить возможность монтажа бракованными элементами.

• На штуцер пресс-фитинга насаживается отрезок трубы. Глубина посадки контролируется визуально (сквозь специальное отверстие на гильзе).

• С противоположного конца фитинга процесс насадки осуществляется так же.

• С помощью пресс-клещей осуществляем прессовку соединительной гильзы внутри фитинга.

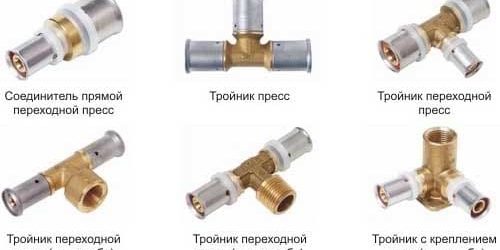

Процесс монтирования пройдет быстрее и успешней если вы купите фитинги и трубы одного производителя.

Пуш-фитинга

• Для соединения не требуются дополнительные инструменты и приспособления.
• Нужно проверить затянута ли колодка до упора.
• Подготовленный заранее отрезок трубы просто вставляют в отверстие фитинга.

Для повторного использования пуш-фитинга необходимо разобрать конструкцию. Для этого нужно раскрутить удерживающую колодку и изъять трубу. Тарельчатую пружину нужно заменить на новую – теперь фитинг вновь готов к использованию.

Крепление к стенам собранных участков осуществляется при помощи специальных клипс или кронштейнов, которые нужно подбирать с учетом диаметра изделия.

Как согнуть металлопластиковые трубы

Согнуть металлополимерную трубу можно вручную. В этом деле есть небольшие тонкости, которые стоит знать: процесс изгиба нужно осуществлять постепенно (в несколько этапов) и при помощи строительного фена.

Необходимо нагреть трубу феном. Обхватить руками так, чтобы большие пальцы рук находились вдоль трубы и служили своего рода упором. Медленно и постепенно начинаем процесс сгибания в несколько подходов, при необходимости подогревая изделие феном.

Не стоит делать резких движений! Важно сохранить целостность внутреннего слоя и не деформировать внешний. В момент сворачивания не забывайте о допустимом радиусе изгиба, который указан в разделе «Технические характеристики». Для тренировки навыков используйте небольшие обрезки.

О том, как правильно согнуть металлопластиковые трубы можно посмотреть на видео:

Цены на материалы и услуги

В среднем услуги по прокладке металлопластикового водопровода обойдутся вам минимум в 3000 рублей (без учета стоимости материалов). Цена будет варьироваться в зависимости от сложности и объема работы.

Один погонный метр металлополимерной трубы (16 мм) стоит в среднем 75 рублей, с диаметром 26 мм – 185 рублей. Ценовой диапазон фитингов – от 109 до 300 рублей.

Схема и принцип работы простого осушителя воздуха, читайте здесь.

Зачем увлажнять воздух в детской комнате? Какой увлажнитель воздуха лучше для ребенка?

Описанные выше способы монтажа выполнит мужчина, который имеет минимальные навыки. Соразмерьте свои силы и возможности. И знайте, что конечный результат зависит только от вашего желания и приложенных усилий!

Поделиться:

2 Комментария

Монтаж труб из металлопластика не представляет сложности даже для непрофессионалов. Необязательно быть сантехником, чтоб проложить трубы для водоснабжения своими руками: достаточно вдумчиво ознакомиться с правилами прокладки.

Содержание статьи

Выбор варианта монтажа металлопластиковой системы

Если вы твердо решили осуществить монтаж и разводку металлопластиковых труб своими руками, заранее определитесь с вариантом прокладки трубопровода. Она бывает:

•  скрытой (система «спрятана» в стене);
•  открытой (она проходит по ее поверхности);
•  комбинированной (сочетающей оба варианта).

Нужный способ выбирается с учетом:

•  предназначения помещения;
•  необходимости иметь доступ к конструкции.

Крепление на стенах металлопластиковых труб осуществляется с помощью специальных клипс. Для водопровода обычно используются одинарные, для отопления — сдвоенные (для двухтрубных систем). Выбираем их с учетом диаметра изделия и крепим к стенке дюбелями или саморезами.

Чтоб трубопровод не провисал, расстояние между креплениями — 1 м и менее. Для установки отопления рекомендован шаг не более 0,5 м (чтоб не нарушалась циркуляция теплоносителя). Изгибы фиксируются с двух сторон.

Скрытая

Это эстетичный, но трудоемкий вариант, обычно используемый в ванных комнатах, а также в помещениях, где предполагается возможность повреждения поверхности конструкции. Чтобы укрыть ее внутри стен, штробят каналы, прокладывают систему и заделывают выемки отделочными материалами, оставляя доступ к фитингам (с помощью «окошек» или съемных панелей).

Скрытую прокладку нецелесообразно использовать:

•  для несущих стен (их запрещено штробить);
•  в уже отделанном помещении (придется демонтировать, а затем восстанавливать настенное покрытие).

Главный плюс — вид трубопровода не портит дизайн помещения.

Открытая

Открытую проводку не стоит делать, если:

•  есть возможность механического повреждения поверхности конструкции;
•  к ним имеется доступ ультрафиолетовых лучей (им это вредно).

Плюсы способа:

•  места соединений видны — легко при необходимости раскрутить для прочистки или замены фрагмента;
•  не наносится ущерб отделке (можно прокладывать в помещениях, где ремонт уже сделан).

Крепление клипсами к стене следует делать как можно ровнее, помня, что трубопровод виден: косые линии глаз не радуют.

Комбинированная

Трубопровод прокладывается по поверхности неоформленных стен и закрывается специальными фальш-панелями или монтируются короба. Способ требует точного представления о будущем дизайне помещения: короба и панели должны не уродовать вид помещения, а органично вписаться в дизайн.

Проектировка и разметка для подсчёта материала

Работа с любыми металлопластиковыми трубами (для водопровода или отопления) должна начаться с разработки схемы их размещения:

1.  Наносите линии будущей прокладки прямо на стенки — визуализация упрощает понимание, где что будет находиться.
2.  «Точка старта» — место подключения к уже установленному крану или радиатору.
3.  Постарайтесь обойтись как можно меньшим числом фитингов (чем их меньше — тем стабильнее напор воды).
4.  При необходимости угловой прокладки решите: гнуть или использовать угловые фитинги.
5.  Еще на этапе разметки помните: ко всем соединениям должен быть доступ. Необходима также возможность в случае нужды подтянуть крепежи.
6.  Все соединительные элементы устанавливаются после того, как завершены разметка и расчеты.
7.  По монтажной схеме (рисуйте внятно!) подсчитывается длина трубопровода, количество фитингов и крепежей.

Выбор трубы для монтажа

Наименьшие требования предъявляются к изделиям, предназначенным для холодного водоснабжения. Что касается горячего, следует брать товар с маркировкой полиэтилена PEX (сшитый) и PE-RT (линейный). Перед приобретением уточните, какие показатели обычного и максимального давления у вашего водопровода.

Посмотрите сертификат — соответствует ли товар гигиеническим требованиям, оцените внешний вид на предмет вмятин, царапин, других дефектов.

Система водопровода

Для домашнего водопровода чаще всего используются трубы 16 и 20 мм в диаметре. Если основная разводка собрана из 20-миллиметровых, то подводы к смесителям, бытовым приборам, ванне делают из 16-миллиметровых.

Система отопления

Выбирая изделия для создания отопительной конструкции, учитывайте наличие сертификатов качества. Изделия должны быть рассчитаны на рабочее давление от 6,6 атм и температуру 95 °C и изготовлены не из полиэтилена низкого давления: он не отличается ни прочностью, ни термостойкостью. Не приобретайте изделия с маркировкой РЕ-RS, они расплавятся, если температура теплоносителя превысит 75 °C!

Выбор фитинга для стыковки труб

Когда водопровод из металлопластиковых труб монтируется своими руками, нужно уделить серьезное внимание выбору фитингов: ответственность за протечки ложится на вас! Фитинги считаются «слабым местом», не экономьте на дешевых вариантах.

Компрессионные фитинги — просто, но менее надежно, чем пресс-фитинги. Учтите, что скрытая прокладка подразумевает использование исключительно пресс-фитингов. В других случаях обязательно проследите за возможностью свободного доступа к компрессионным.

Для монтажа конструкции потребуется небольшой набор инструментов (все они должны быть под рукой):

•  труборез или острые ножницы (для герметичного соединения необходим строго перпендикулярный срез);
•  калибратор (нужен для центрирования области среза и снятия фаски);
•  раздвижной и рожковый ключи (ими закручивают гайки в компрессионных фитингах)
•  пресс-клещи (ими вручную обжимают пресс-фитинги);
•  трубогиб (позволит менять конфигурацию сегментов трубопровода, не используя угловые фитинги — лучше воспользоваться им, если угловых сопряжений много).

Необходимые материалы:

•  собственно бухта, от нее будут отрезаться мерные отрезки нужной длины;
•  разные варианты фитингов (тройники, обводные, угловые) для разводки и создания единой конструкции;
•  элементы крепежа (хомуты и клипсы от изготовителя) для фиксации участков трубопровода на опорных поверхностях.

Прокладка труб из металлопластика

Как грамотно монтировать металлопластиковую трубу:

•  отрезать фрагмент необходимой длины;
•  посредством калибратора откорректировать форму среза;
•  снять фаску с обеих поверхностей — снаружи и внутри — одновременно;
•  раскрутить фитинг (снять гайки с торцов, кольца-уплотнители со штуцеров);
•  если фитинг компрессионный — надеть на подготовленный фрагмент гайку с кольцом-уплотнителем, соединить трубу и штуцер, зафиксировать соединение гайкой — закрутить сначала руками, затем воспользоваться гаечным ключом;
•  если используется пресс-фитинг — сначала разобрать его и убедиться: не бракованный (помните, что его «обратно не раскрутишь»), затем насадить на штуцер подготовленный фрагмент, оценить глубину посадки — для этого на гильзе есть отверстие. Затем воспользоваться пресс-клещами — осуществить прессовку соединительной гильзы два раза, формируя два кольцевых сжатия.

Чтобы сформировать нужный изгиб, можно воспользоваться трубогибом или согнуть ее своими руками, нагрев ее строительным феном: в несколько приемов, не делая резких движений и помня о допустимом радиусе изгиба (указан в ТХ). Большие пальцы обеих рук располагаются при этом действии вдоль изделия. Внутренний и внешний слои изделия не должны деформироваться!

Для упрощения рабочего процесса сначала можно собрать отдельные части системы. Затем части конструкции установить в соответствующие места и соединить. Фиксация каждой трубы к стене осуществляется с применением подвесных и опорных элементов от производителя. Установка металлических частей производится с прокладками из специальных мягких материалов. После последовательного объединения всех частей присоединить их к «горячему» и «холодному» стоякам.

Опрессовка системы водопровода

Когда монтаж водопровода из металлопластиковых труб завершен, необходимо проверить его на наличие утечек с помощью процесса опрессовки:

1.  Нужно перекрыть заполненный водой тестируемый участок для его герметизации (с помощью кранов/вентилей).
2.  Подключить к патрубку подключения одного из кранов насос (для домашней системы водоснабжения подойдет ручной, маломощный).
3.  С помощью насоса-опрессовщика закачать внутрь выделенного участка воду под давлением большим, чем расчетное рабочее, затем отключить насос, зафиксировать показания манометра.
4.  Систему выдерживать под давлением некоторое время — не меньше получаса.
5.  Затем сравнивают текущие показания манометра с первоначальным значением. Если две величины различны — что-то пошло не так, имеется протечка.

Если у вас открытая прокладка, проблемный участок удастся обнаружить визуально. После устранения неисправности придется повторно провести опрессовку.

Используемые источники:

• https://santehnika.guru/truby/montazh-metalloplastikovyh-trub.html
• https://vodasovet.ru/vodoprovod/montazh-metalloplastikovyh-trub
• https://klimatlab.com/vodosnabzhenie/vodoprovod/montazh-metalloplastikovyh-trub-svoimi-rukami.html
• https://vodatyt.ru/metalloplastikovye-truby/prostoj-montazh.html
