Зачем устанавливают отопительный котел на мансарде?
В небольших домах эконом — класса выгодно рассмотреть возможность установки отопительного котла в помещении мансарды. В статье «Мансардный этаж — достоинства и недостатки» приведены обоснования размещения котельной на мансарде, с точки зрения удобства планировки дома и рационального использования всего объема здания.В этой статье рассмотрим технические вопросы установки отопительного котла на мансарде частного дома.
Какие отопительные котлы устанавливают в доме на мансарде?
На мансарде удобно устанавливать котлы на природном и сжиженном газе, жидком топливе и электрические. Система отопления обязательно должна быть с принудительной циркуляцией теплоносителя.
Принудительная, с помощью насоса, циркуляция теплоносителя в системе отопления позволяет устанавливать отопительный котел в доме на любой высоте от уровня земли.
Твердотопливные котлы и все другие котлы, работающие на систему отопления с естественной циркуляцией теплоносителя, приходится размещать на нижнем уровне дома.
Применяют отопительные котлы с открытой топкой (по типу камина или печки) или с закрытой камерой сгорания.
Закрытая камера сгорания котла полностью изолирована от помещения. Подача воздуха для горения в камеру производится снаружи дома по специальной трубе с помощью электрического вентилятора. Продукты сгорания отводятся в дымоход принудительно под действием избыточного давления, создаваемого вентилятором в камере сгорания.

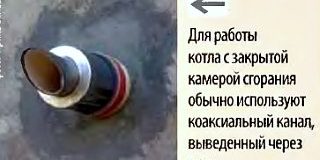

Для котлов с закрытой топкой часто применяют коаксиальные (труба в трубе) дымоходы. В таком устройстве по центральной внутренней трубе из котла выходят продукты сгорания, а наружная труба служит для забора и подачи наружного воздуха к горелке котла.
В котлах с открытой топкой воздух для сгорания топлива забирается непосредственно из помещения. Удаление продуктов сгорания в дымоход происходит под действием естественной тяги или принудительно, посредством электрического дымососа.
Котлы с закрытой камерой сгорания имеют преимущества перед котлами с открытой топкой:
- Безопасность эксплуатации. Благодаря тому, что камера сгорания изолирована от помещения исключено попадание продуктов сгорания, запахов в помещение. Отсутствует опасность отравления угарным газом, образующимся при недостатке тяги (кислорода для горения топлива).
- Ниже требования к устройству помещения для размещения котла, нет дополнительных специальных требований по вентиляции помещения, воздух для горения не забирается из помещения, а значит нет притока холодного воздуха в дом.
Для установки на мансарде предпочтительнее приобрести котел с закрытой камерой сгорания.
Котел с открытой камерой сгорания необходимо выбрать с принудительным удалением дымовых газов с помощью дымососа. Дымоход для котла с естественной тягой должен быть достаточно высоким. Установка высокой трубы на мансарде будет довольно сложным делом, как с эстетической, так и с конструктивной стороны.
Далее в статье, имеем в виду установку на мансарде топливного котла мощностью до 50 кВт. Для частного дома эконом — класса. такой мощности обычно вполне достаточно на любом топливе.
Установка электрического котла на мансарде обычно не вызывает никаких сложностей. Для подключения к электросети электрического котла мощностью более 10 кВт., как правило, требуется специальное разрешение электроснабжающей организации, а также необходимо устройство трехфазного ввода в дом от электросети на улице.
Требования к помещению газовой котельной
Так как газовые котлы являются устройствами с высокой пожароопасностью и взрывоопасностью, к котельным с таким котлом предъявляются определенные требования.
Основные требования к газовым котельным в частном доме:
Не допускается установка газовых котлов в жилых комнатах дома.
Запрещено устанавливать котел вблизи от источников открытого огня.
Одновременно в котельной допускается установка не более 4 газовых котлов, суммарная мощность которых не должна превышать 100 кВт.
К котельным на базе газовых котлов с герметичной (закрытой) камерой сгорания не предъявляются требования, устанавливающие минимальный объем помещения.
Минимальный объем котельной для газового котла с открытой камерой сгорания определяется исходя из мощности котла: До 30 кВт — 7,5 м³; От 30 до 60 кВт – 13,5 м³; От 60 до 200 кВт – 15,0 м³.
В помещении котельной высота потолка для газового котла должна быть не меньше 2,2 м.
Требуемая площадь помещения для газового котла выбирается из расчета 4 кв.м на один газовый котел.
Котел устанавливается таким образом, чтобы был обеспечен беспрепятственный подход к нему с любой стороны. Расстояние между передней поверхностью котла и противоположной стеной должно обеспечивать удобство обслуживания котла и составляет не менее 1 м.
Пол в помещении котельной должен быть выполнен из негорючих материалов.
При установке напольного котла, поверхность пола должна быть выровнена.
Дверной проем, ведущий в котельную должен иметь минимальную ширину 0,8 м.
Если устанавливается котел с открытой камерой сгорания, то в помещении нужно предусмотреть окно площадью светового проема от 0,25 кв.м. Если используется котел с закрытой камерой, то такое окно не требуется.
В котельную должно быть проведено электроснабжение с индивидуальным автоматом защиты и заземлением.
На каждой газовой магистрали, подведенной котлу необходимо установить запорный узел.
Для отведения продуктов сгорания нужно установить газонепроницаемый дымоход, диаметр и высота которого должны соответствовать характеристикам котла. Минимальная высота дымохода не должна быть ниже, чем конек крыши здания для предотвращения возникновения обратной тяги.
Где на мансарде установить котел отопления?
Настенный котел на природном газе или электроэнергии мощностью до 50 кВт. для своей установки не требует специального помещения.
Электрический или газовый котел с закрытой камерой сгорания и принудительной подачей наружного воздуха можно установить в любом помещении мансарды без постоянного пребывания людей — в холле, подсобном помещении, мастерской, но не в спальне. Не рекомендуется устанавливать котел в ванной, из-за вредного воздействия влажного воздуха на детали котла.
Для установки как газового котла, так и котла на другом топливе, все же удобнее предусмотреть на мансарде отдельное помещение. Кроме котла, в этом помещении размещают и другое сопутствующее оборудование системы отопления и горячего водоснабжения.
На мансарде с наклонными потолками котел размещают в той части, где высота потолка не менее 2,2 м., Объем помещения не должен быть менее 6,5 м3 для котла с закрытой камерой сгорания и не менее 7,5 м3 для котлов с открытой топкой.
Для установки жидкотопливного котла в помещении выполняют оклеечную гидроизоляцию пола и стен на высоту не менее 10 см. Покрытие пола должно быть негорючим.
Дверь в помещение котельной должна иметь герметичный порог высотой не менее 4 см., открываться наружу и быть шириной не менее 0,8 м.
При устройстве помещения необходимо учитывать, что котельная может служить источником неприятных запахов, а работа котла сопровождается шумом вентилятора, нагнетающего воздух в горелку, или дымососа. Шум бывает особенно заметен ночью.
При установке напольного котла в помещении необходимо выдержать минимальные расстояния: свободное расстояние перед котлом — 1 м., над котлом — 0,7м., ширина проходов между котлом и стеной — 1 м.
Помещение котельной должно иметь несгораемые перекрытия и стены с пределом огнестойкости не менее — 0,75 час.
В помещение должны быть подведены: электричество, водопровод и канализация (для слива теплоносителя).
Котельная должно иметь окно. Площадь окна из расчета 0,03 м2 остекления на 1 м3 объема помещения.
Емкость для хранения жидкого топлива, объемом до 1000 литров., можно установить в помещении котельной. В котельной необходимо предусмотреть место для емкости. Между емкостью и котлом устанавливают несгораемую перегородку из кирпича. Учитывая значительный вес бака с топливом, следует заранее предусмотреть усиление перекрытия в месте установки бака. Для заполнения бака топливом с мансарды вниз опускают трубу с насосом.
Хранилище сжиженного газа устраивают внизу, на уровне первого этажа дома.
Для котлов с естественной тягой высота дымохода должна быть не менее 4 м. для газового, и 5 м. — для котла на жидком топливе. Это не всегда приемлемо, так как нарушает архитектуру дома.
Для котла с закрытой топкой или с дымососом длина дымохода не должна быть слишком большой, обычно не более 2,5-3 м.. Из таких котлов дымоход выводят наружу через ближайшую стену или крышу. Вывод дымохода через наружную стену должен располагаться на высоте более 2,5 м от поверхности земли и на расстоянии не менее 0,5 м. от ближайшего окна.
Вентиляция котельной в частном доме
Строительные правила (пункт 6.5.8 СП 60.13330.2016) требуют в жилых зданиях для помещений, в которых размещается газовое оборудование (газовые котлы, водогрейные колонки, кухонные плиты и др.), предусматривать механическую принудительную вытяжную вентиляцию и естественную или механическую приточную вентиляцию.
В помещении, где установлен котел на другом виде топлива, обязательно делают вытяжной канал системы естественной вентиляции. Вытяжная вентиляция должна обеспечивать в помещении трехкратный воздухообмен в час (производительность вытяжного канала, м3/час = объем помещения, м3 х 3 1/час).
Кроме того, для нормальной работы вентиляции и котла, необходимо обеспечить приток в помещение свежего воздуха.
Для котла с открытой топкой устанавливают в стене приточный клапан, для забора воздуха с улицы. Приточный клапан в котельной устанавливают на высоте не более 30 см. от пола. Производительность приточного клапана должна быть больше суммы: производительность вытяжного канала вентиляции + количество воздуха, необходимое для горения топлива из паспорта котла.
В случае если установлен котел, работающий на сжиженном газе, то входное отверстие вытяжного канала располагают на уровне пола, при этом вытяжной канал должен располагаться с уклоном в направлении наружного отверстия. Сжиженный газ тяжелее воздуха.
Приток воздуха для вентиляции котельной с котлом с закрытой камерой сгорания обычно делают из соседнего помещения или через приточный клапан с улицы. Для притока воздуха из соседнего помещения, внизу дверей в котельную устанавливают вентиляционную решетку площадью не менее 800 см2.
Для котла с открытой камерой сгорания, если воздух поступает непосредственно с улицы, то достаточно приточного отверстия вентиляции размером, из расчета 8 см2 на 1 кВт мощности котла, но не менее 200 см2. Если приток воздуха поступает из соседнего помещения здания, то минимальный размер приточного вентиляционного отверстия должен определяться из расчета 30 см2 на 1 кВт мощности котла.
Читайте далее: Как правильно сделать и рассчитать естественную вентиляцию в частном доме.
Система автоматического контроля загазованности и защиты от утечки газа
Опасные свойства газового топлива:
- способность газа образовывать с воздухом пожаро- взрывоопасные смеси;
- удушающая способность газа.
Компоненты газового топлива не оказывают сильного токсикологического действия на организм человека, но при концентрациях, снижающих объемную долю кислорода во вдыхаемом воздухе до 16%, вызывают удушье.
При горении газа происходят реакции, при которых образуются вредные вещества, а так же продукты неполного сгорания.
Углерода оксид (угарный газ) — образуется в результате неполного сгорания топлива. Газовый котел или колонка могут стать источником угарного газа при неисправности системы притока воздуха и удаления дымовых газов (недостаточной тяги в дымоходе).
Угарный газ обладает остронаправленным механизмом действия на организм человека вплоть до смертельного исхода. К тому же, газ не имеет цвета, вкуса и запаха, что увеличивает риск отравления. Признаки отравления: головная боль и головокружение; отмечается шум в ушах, одышка, учащённое сердцебиение, мерцание перед глазами, покраснение лица, общая слабость, тошнота, иногда рвота; в тяжёлых случаях судороги, потеря сознания, кома. Концентрация в воздухе более 0,1 % приводит к смерти в течение одного часа. Опыты на молодых крысах показали, что концентрация CO в воздухе 0,02 % замедляет их рост и снижает активность по сравнению с контрольной группой.
Сигнализатор загазованности — датчик утечки газа
С 2016 года строительные правила (пункт 6.5.7 СП 60.13330.2016) требуют в помещениях жилых домов и квартир, в которых расположены газовые котлы, водогрейные колонки, кухонные плиты и другое газовое оборудование, устанавливать сигнализаторы загазованности по метану и оксиду углерода.
Сигнализатор загазованности по метану служит датчиком утечки из газового оборудования бытового природного или сжиженного газа. Сигнализатор по оксиду углерода срабатывает в случае нарушений в работе системы дымоотвода и поступления дымовых газов в помещение.
Датчики загазованности должны срабатывать при достижении концентрации газа в помещении, равной 10% НКПРП природного газа и содержании в воздухе СО более 20 мг/м3. Сигнализаторы загазованности должны управлять быстродействующими запорными клапанами, установленными на вводе газа в помещение и отключающими подачу газа по сигналу датчика загазованности.
НКПРП и ВКПРП — это нижний (верхний) концентрационный предел распространения пламени — минимальная (максимальная) концентрация горючего вещества (газа, паров горючей жидкости) в однородной смеси с окислителем (воздух и др.) при котором возможно распространение пламени по смеси на любое расстояние от источника зажигания (открытое внешнее пламя, искровой разряд).
Если концентрация горючего вещества в смеси меньше нижнего предела распространения пламени, такая смесь гореть и взрываться не может, поскольку выделяющейся вблизи источника зажигания теплоты для подогрева смеси до температуры воспламенения недостаточно.
Если концентрация горючего вещества в смеси находится между нижним и верхним пределами распространения пламени, подожженная смесь воспламеняется и горит как вблизи источника зажигания, так и при удалении его. Такая смесь является взрывоопасной.
Если концентрация горючего вещества в смеси превышает верхний предел распространения пламени, то количества окислителя в смеси недостаточно для полного сгорания горючего вещества.
Область значений концентрации между НКПРП и ВКПРП в системе «горючий газ — окислитель», соответствующая способности смеси к воспламенению, образует область воспламенения.
Системы контроля загазованности помещений с автоматическим отключением подачи газа в жилых зданиях следует предусматривать при установке газового оборудования независимо от места установки и его мощности.
Установку запорного клапана на газопроводе следует предусматривать: — перед газовыми счетчиками (если для отключения счетчика нельзя использовать отключающее устройство на вводе); — перед бытовыми газовыми приборами, плитами, пищеварочными котлами, отопительными печами, газовым оборудованием и контрольно-измерительными приборами; — перед горелками и запальниками газоиспользующего оборудования; — на вводе газопровода в помещение, при размещении в нем газового счетчика с отключающим устройством на расстоянии более 10 м от места ввода.
Читайте: «Как правильно установить сигнализатор загазованности в доме»
Следующая статья:
Как правильно сделать дымоход для котла в частном доме.
Предыдущая статья:
Как сделать дом теплым. Энергосберегающий дом.
Какой основной источник энергии для отопления дома Вы используете?
—>
Двухэтажные дома завоевали большую популярность на просторах нашей страны. Их ценят не только за комфорт, но и за рациональное использование земельной площади, экономию строительных материалов и относительную простоту возведения. В то же время, грамотно организовать отопление двухэтажного жилья — задача не из легких. Здесь есть свои тонкости и секреты, без знания которых дом будет отапливаться неравномерно или неэффективно. Давайте обсудим основные системы отопления, которые можно рассмотреть для двухэтажного дома.
Отопление с естественной циркуляцией
Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.
Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:
- потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
- недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
- в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.
При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.
Однотрубные системы отопления
Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:
- требуется повышенная мощность котла;
- температура воды в магистралях последовательно снижается от радиатора к радиатору;
- каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).
Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.
Отопление «Ленинградка»
Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.
Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.
Альтернативные виды однотрубного отопления
Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.
Двухтрубное отопление
Двухтрубная система отопления нашла применение в крупных двухэтажных домах, так как имеет значительно меньшие теплопотери от радиатора к радиатору. В структуру системы входят две основные магистрали: горячая и холодная. По первой нагретая жидкость подается к потребителям тепла, во вторую сбрасывается остывший теплоноситель. При этом магистрали не имеют никакой прямой связи друг с другом.
Расширительный бак устанавливается на отдельном первичном ответвлении горячей магистрали значительно выше трубопроводов. Обычно выбираются модели закрытого типа. Перед радиаторами могут врезаться вентили, позволяющие выборочно отключать от отопления отдельные комнаты, однако перекрытие слишком большого количества вентилей может привести к избыточному давлению и течам, особенно — в системах с принудительной циркуляцией и при неправильно проделанных тепловых расчетах.
Тупиковая схема и «петля Тихельмана»
Изначально все системы двухтрубного отопления работали по прямой тупиковой схеме. Это означало, что радиатор, первым получивший горячий теплоноситель, первым же и отдает остывший, что влечет последовательную потерю давления в радиаторах и снижение их эффективности. Пусть и не такое значительное, как при однотрубной компоновке. Тупиковая схема до сих пор применяется для отопления небольших зданий, так как требует значительно меньшего расхода материалов при монтаже и не так требовательна к мощности насоса.
Решение проблемы падения давления предложил инженер Альберт Тихельман. Он разработал реверсивную систему обратной подачи теплоносителя или, проще, обратную петлю. Таким образом, радиатор, первым получивший теплоноситель, сбрасывал его последним, а последний установленный радиатор сливал остывшую жидкость раньше, чем остальные. При этом, разумеется, вдвое увеличилась длина обратной магистрали. Тупиковая схема хорошо подходит для отопления двухэтажного дома.
Лучевая схема
Другой ветвью эволюции тупиковой системы отопления стала так называемая лучевая схема. Она предполагает наличие дополнительного узла — распределительного коллектора. Он необходим для разведения первичных и обратных магистралей к каждому радиатору в отдельности, что обеспечивает циркуляцию жидкости с равной температурой и равным давлением во всех элементах системы.
Дальнейшее усложнение отопительной системы по сравнению с тупиковыми и петличной схемами привело к еще большему расходу труб при прокладке магистралей. Тем не менее, это окупается высокой эффективностью. Требования к расширительному баку и нагнетающему насосу те же, что и в «петле Тихельмана».
Отопление теплыми полами
Главная «фишка» теплого пола — установка одного крупного, но маломощного «радиатора» в подпольное пространство, вместо использования системы стандартных навесных радиаторов. Это обеспечивает более равномерное распределение тепла, повышает комфорт в помещении и, при грамотной реализации системы, снижает энергозатраты. Однако и теплый пол не лишен своих недостатков. К ним можно отнести:
- длительное время прогрева полностью остывшего помещения;
- возможность возникновения конденсата ввиду почти полной изолированности от внешних факторов;
- сложности расчета и монтажа системы.
В ходе недавних исследований отмечено, что помещение с теплым полом при прочих равных факторов можно прогревать до температуры на 2ºC ниже, чем помещение с классическим отоплением, и это никак не скажется на комфорте человека. Один этот факт позволяет экономить до 10-15% энергии.
Сегодня довольно часто теплый пол применяют в отоплениидвухэтажного дома. Система может выступать в качестве основной, но для этого важно сделать все теплотехнические расчеты.
Отопление газовым котлом
Газовые котлы являются основным источником энергии в большинстве современных отопительных систем. Они гарантируют высокую производительность при относительно низких энергозатратах, отличаются высокой надежностью и безопасностью, конечно, при соблюдении всех норм и правил монтажа.
Тем не менее, в последние годы отмечается тенденция постоянного роста цен на природный газ, что вскоре приравняет удельные расходы на его приобретение с расходами на содержание электрической отопительной системы. А двухэтажные дома чаще всего строятся с большими площадями. До тех пор, пока сохраняется доступность газа, топить свой двухэтажный дом рекомендуем газовым котлом.
Какую схему отопления выбрать?
При выборе конкретного типа отопительной системы следует руководствоваться, в первую очередь, характеристиками здания, обращать внимание на доступность электричества и финансовых возможностей.. Если у Вас есть инженерные документы, загляните в них, как правило, так указаны все нужные цифры. В противном случае придется выполнять все измерения самостоятельно. Необходимый минимум — площадь пола, объем помещения, толщина и материал несущих стен и перегородок.
После этого стоит проанализировать климатические особенности региона, стоимость и доступность различных видов энергии. На основе этих данных осуществляется первичный выбор вариантов организации отопления, после чего просчитываются планируемые затраты на их приобретение и монтаж, а также будущее содержание. Именно экономические показатели, как краткосрочные, так и стратегические, являются решающими при выборе конкретного вида отопления.
Если с финансами наблюдаются сложности, наличие света нестабильно, а из энергоносителей только уголь, то возможно стоит смотреть в сторону простых однотрубных систем отопления. Если есть газ, стабильная подача света и позволяют финансы, то можно смотреть в сторону двухтрубных и лучевых систем отопления двухэтажного дома.
Теги: водяное отопление, газовый котел, двухтрубная система, однотрубная система, теплый пол
Двухэтажные дома и дома с мансардой популярны. Схемы отопления таких домов разработаны специалистами давно, проверены многократно, их главные моменты перекочевывают из проекта в проект.
Руководствуясь проектом, отопление в двухэтажном доме создать не сложно. Но что делать если проекта нет?
Отопление двухэтажного дома настолько несложное, что «мастеровые» делают его, проектируя буквально «на ходу». Применяя типовые схемы, приемы, методы, которые позволяют создать правильное отопление.
Нет особых препятствий, чтобы сделать отопление в двухэтажном доме своими руками. Или руководить работой «чужих рук» самостоятельно. Вся выполняемая работа по монтажу отопления не сложная.
В первую очередь важно не допустить кардинальных «промахов и ляпсусов». Тогда система в двухэтажном доме будет работать правильно и стабильно. Что же в первую очередь необходимо учитывать…
Что не следует делать при монтаже отопления в двухэтажном доме
В первую очередь стоит руководствоваться современными представлениями.
- Нужно не доверять «дельцам от радиаторов», которые пытаются усложнить, говорят о проблемах и рисуют замысловатые схемы-узоры. В отоплении все весьма просто. Как правило, не нужна гидрострелка. Разводка будет простейшей, если имеется обычный набор для двухэтажного дома, — один котел (в т.ч. один резервный), и 3 потребителя — бойлер косвенного нагрева, теплый пол, радиаторная система.
Размещение котла и оборудование котельной
Газовый котел устанавливается в соответствии с проектом газификации. Твердотопливный — чтобы удобно вывести высокий дымоход. В любом случае оборудование шумит. Его размещают в отдельном помещении – топочной.
Схема подключений к напольному газовому котлу с выносным насосом
Твердотопливный котел требует установки насоса, группы безопасности, смесительного узла. Все это образует обвязку твердотопливного котла — как сделать правильную обвязку твердотопливного котла
Какой нужен насос и диаметры труб
Обычный вопрос при самостоятельном создании отопления в доме (в т.ч. и двухэтажном), какой понадобится циркуляционный насос для радиаторной системы. Выбор прост — либо насос 25-40 (0,4 атм.), либо 25-60 (0,6 атм.).
Для отапливаемой радиаторами площади до 170 м кв. годится 25-40. Если площадь в пределах 170 — 260 м кв. — 25-60. Если больше 260 м — 25-80. Не стоит брать насос с запасом, это только лишь ведет к неоправданному перерасходу денег и может привести к шуму в системе отопления. О современных насосах для системы отопления Автоматизированные котлы снабжаются встроенным насосом
Диаметры трубопровода (внутренние) для частного дома указаны на схеме.
Обобщенная схема отопления двухэтажного дома
В пределах одного этажа схема разводки отопительного трубопровода может быть выбрана какой угодно:
- тупиковой, два плеча до 5 радиаторов в каждом,
- попутной, обычно при количестве радиаторов больше 10 шт.,
- лучевой, по прихоти создателя (заказчика), при невозможности прокладки труб вдоль стен, но возможности прокладки под полом…
Балансировка системы
Важно установить балансировочные краны:
- на обратке второго этажа, чтобы настроить его относительно первого (второй этаж, как правило, требует энергии меньше);
- на каждом плече тупиковой схемы;
- на каждой ветви лучевой (коллекторной) схемы;
- на каждом радиаторе на обратке (на подаче – термоголовка при автоматизированном котле или запорный кран).
Также все оборудование подключается через шаровые краны (или балансировочные), для возможности демонтажа.
Отведение воздуха, слив, уклоны
При создании отопления в двухэтажном доме важно сделать требуемые уклоны труб.
Воздухоотводчик устанавливается в высшей точке каждого стояка (стояк также является отличным сепаратором — собирателем воздушных пузырьков).
Также воздухоотводчиками (кранами Маевского) снабжаются все радиаторы, которые устанавливаются горизонтально или с небольшим возвышением к крану Маевского (обратный уклон не допустим).
В нижней точке всей системы труб, на обратке у котла делается сливной кран и возможность выпуска воды в канализацию или емкость в подвале…
Недопустимы обратные уклоны, П-образные обходы, например, для двери и т.п. Если возникают проблемы с обеспечением одного уклона из-за препятствий, конфигураций помещения, то как правило, выбирают другую схему подключения радиаторов.
Тип трубопровода и радиаторов
Известно, что давление в индивидуальном отоплении дома или квартиры не превышает 4 атм. (работает предохранительный клапан при 3,5 атм.).
Жидкость, в основном вода, в объеме 50 -150 литров заливается в систему отопления один раз, что минимизирует наличие образива, солей. Как правило, для двухэтажного частного дома оптимальным выбором по цене-качеству являются алюминиевые секционные радиаторы.
На фото — подключение алюминиевого радиатора полипропиленовым трубопроводом с установкой дроссельных кранов в тупиковой схеме разводки.
Их характеристик достаточно для длительной беспроблемной работы в данных условиях. Но также возможна установка и панельных стальных.Как выбрать и закрепить радиаторы
Так называемые программы расчета теплопотерь дома, калькуляторы, не могут быть точнее, чем примерные расчеты теплопотерь по площади дома.
Дело в том, что потребитель не может точно задать данные — сколько энергии уходит с вентиляцией (главные теплопотери) и сколько приходит с солнечным светом через окна (весьма существенный приток) и др. Не может точно указать и характеристики слоев в конструкциях. Поэтому все «тепло-калькуляторы» непригодны для точных объективных расчетов.
Но особая точности при подборе мощности радиаторов и не требуется. Так для низкотемпературного обогрева (рекомендуется) нужно брать количество секций с большим запасом в плюс.
Трубы для отопления
Многие умельцы рекомендуют полипропиленовые трубы для отопления, в том числе и для двухэтажного дома. Но монтажные конторы, которые дорожат своей репутацией не будут браться за полипропилен. Причина — отсутствие возможности контролировать качество стыков, а также сделать этот стык по стандарту. Какое будет сечение в конце трубы, сколько будет наплывов внутри, когда место сварки потечет… — на все воля дрожащей руки монтажника…
Трубопровод из металлопластика, например, сдается с гарантией. Сами трубы тоньше, соединения, конфигурации ровные, эстетичные.
Стоит ли браться за металлопластик, отложив в сторону дешевый полипропилен — решают заказчики, сообразуясь с видением перспектив и измерив толщину мешка с деньгами.Как правильно выполнить монтаж металлопластикового трубопровода
Монтаж своими руками
Если действительно не умеете «держать молоток в руках», то за создание отопления двухэтажного дома своими руками браться не стоит. Придется выполнять процессы:
- задавать уровень расположение радиаторов, трубопроводов, находить точки крепления;
- бурить множество отверстий, в т.ч. и большого диаметра под трубы;
- соединять резьбовые соединения с подмоткой льняной паклей со смазкой,
- размечать положение фитингов, резать, трубы по длине, стыковать (сваривать) трубопроводы
- вести бетонные, штукатурные работы.
- проектировать, чертить схему соединений, высчитывать…
Как решить другие вопросы при создании отопления в двухэтажном доме, читайте на страницах ресурса. Важно: — создание теплого пола — основные схемы
Используемые источники:
- https://domekonom.su/kotel-na-mansarde.html
- https://eurosantehnik.ru/otoplenie-dvuxetazhnogo-doma.html
- http://teplodom1.ru/domotopl/244-otoplenie-v-dvuhetazhnom-dome-bez-problem-svoimi-rukami.html
