Установка и замена кранов на радиаторы отопления

Но существует и менее затратный способ регулировать интенсивность потока теплоносителя — установка кранов на батареи отопления. Наличие этих простых, но полезных устройств позволяет также более эффективно проводить ремонт и техническое обслуживание радиаторов, поскольку в помощью таких кранов можно в любой момент отключить радиатор от системы, а затем так же просто снова его подключить.

Зачем нужен кран на батарее отопления

При монтаже современной системы отопления, еще на этапе ее разработки, мастер обязательно порекомендует заказчику установить краны на радиаторы. В результате владелец объекта получает целый ряд преимуществ:

1. Это уже упомянутая ранее возможность отключить/подключить батарею, независимо от времени года и отопительного сезона. Батарея может забиться, сломаться, дать течь, а простой поворот крана прекратит подачу теплоносителя и позволит сразу же провести необходимые манипуляции с устройством.
2. Если в квартире или доме становится слишком жарко из-за внезапного потепления, на которые поставщики тепла не успели своевременно отреагировать, достаточно просто отключить батарею. Когда температура достигнет комфортного уровня, батарею снова включают.
3. Установленный внизу радиатора кран позволяет перед демонтажом быстро и аккуратно слить теплоноситель в отдельную емкость или даже сразу в канализацию. Это значительно сэкономит время и силы на уборку после ремонта или замены радиатора.
4. Наличие кранов позволяет проводить регулярное техническое обслуживание радиатора, чтобы удалить из системы загрязнения и попавший в трубы воздух. В результате батарея прослужит дольше, а качество отопления повысится.

Иногда владельцы квартир беспокоятся о том, что кран может легко дать течь или сломаться. Чтобы этого не случилось, следует выбрать качественное оборудование, а также тщательно соблюдать технологию монтажа.

На фото представлено изображение обычного шарового крана, установленного на батарее отопления, и обозначены основные элементы такой конструкции

Вам может быть полезен материал о видах радиаторов, их преимуществах и недостатках: https://aqua-rmnt.com/otoplenie/radiatory/kak-vybrat-radiatory-otopleniya.html. Изучив его, вы сможете быстро выбрать батареи отопления для дома или квартиры.

Устройство шарового крана и их виды

Для установки на радиаторы обычно используют шаровые краны. Это относительно простое устройство, которое состоит из следующих элементов:

• затвор;
• шток с уплотнителем;
• уплотнительная шайба;
• уплотнительные седла;
• корпусная и регулировочная гайки;
• ручка управления;
• корпус.

Затвор представляет собой металлический шар, по центру которого сделано отверстие. Ручка позволяет переместить затвор в одно из двух положений: “закрыто” или “открыто” — поворотом на 90 градусов. Такое простое устройство обеспечивает надежность конструкции и относительно невысокую цену.

Чаще всего шаровые краны изготавливают из прочной латуни или подобных сплавов, используют в их производстве также прочные современные пластики и эффективные смазочные материалы. Еще одно преимущество шарового крана — компактные размеры. Для небольшого устройства проще подобрать подходящее место в системе.

На схеме подробно представлено устройство шарового крана, которое позволяет понять принципы работы этой простой и надежной конструкции

В зависимости от пропускной способности различают:

• полнопроходные;
• стандартные;
• неполнопроходные шаровые краны.

Первые пропускают 90-100% потока теплоносителя, вторые — около 70-80%, а третьи — всего лишь 40-50%. Для монтажа на радиаторе рекомендуется устанавливать полнопроходные конструкции, которые обеспечат отсутствие значительных препятствий для теплоносителя, что благоприятно сказывается на эффективности отопления помещения.

В продаже можно встретить шаровые краны, выполненные из пластика, но для трубопроводов горячего водоснабжения или отопления они не подходят, поскольку плохо переносят высокие температуры. Латунные шаровые краны для радиаторов различают также по способу монтажа:

• муфтовые;
• фланцевые;
• приварные;
• комбинированные.

Муфтовые краны обычно рекомендуются для использования при монтаже отопительных систем, подходят они также для водопроводов и газопроводов. Применяются как в жилых помещениях, так и при обустройстве общественных зданий. Это небольшие устройства, простые в эксплуатации и очень надежные. Их легко установить, при этом специальное сложное оборудование обычно не требуется. Такие конструкции монтируют на трубы с сечением не более 40-45 мм.

Выбирая краны для трубопроводов большего диаметра, рекомендуется обратить внимание на фланцевые конструкции. Они рассчитаны на трубопроводы диаметром более 50 мм. При монтаже обязательно следует использовать специальные уплотнительные прокладки, чтобы обеспечить достаточную прочность и герметичность соединения крана и трубопровода. Фланцевые шаровые краны обладают достаточной прочностью, чтобы использоваться в отопительных системах.

Различают разборные фланцевые краны и неразборные. Первые имеют разборной корпус, который будет очень удобным при замене износившихся или испортившихся деталей. Чаще всего замены требуют прокладки, иногда приходится ставить новый затвор и т.п. У неразборных фланцевых кранов цельнолитой корпус. При поломке приходится полностью заменять всю конструкцию.

Приварные конструкции устанавливают путем сварки, как понятно из названия. Поскольку демонтаж такой конструкции простым не назовешь, устройства этого типа устанавливают в местах с ограниченным доступом. Приваривать шаровые краны следует только специалистам, которые обладают необходимой квалификацией.

Приварной шаровый кран достаточно сложно установить, поскольку нужно провести умелую сварку. Такие устройства устанавливают в местах, к которым нельзя обеспечить свободный доступ

В комбинированных конструкциях могут сочетаться несколько способов монтажа. Такие краны могут быть проходными, угловыми, многоходовыми (например, трехходовыми). Последний тип в монтаже систем отопления применяется не часто, поскольку используется в системах, где необходимо смешивание или перенаправление различных сред.

Хотя для отопительных систем лучше всего использовать краны из латуни или ее сплавов, в продаже можно встретить силуминовые регулировочные конструкции, менее прочные и более дешевые. Внешне они очень похожи на латунные краны и могут выдаваться за дорогостоящие оригиналы недобросовестными продавцами. Перед покупкой следует проконсультироваться с профессиональным мастером, который поможет отличить подделку и сделать правильный выбор.

Шаровые краны из силумина стоят недорого, но отличаются низкой устойчивостью к нагрузкам и коррозии. Такие конструкции не стоит устанавливать на батареи отопления

Силуминовые конструкции в отопительных системах выдерживают нагрузки не более года, потом они ломаются. Этот материал крайне плохо переносит повышенные нагрузки, такие как гидроудар, заметно подвержен коррозии. Иногда силуминовый кран для батареи отопления просто отваливается от трубопровода при закрывании или открывании крана. Это может привести к значительным и серьезным ожогам. Кроме того, при использовании некачественных кранов часто возникают протечки. В результате может быть затоплен не один этаж.

Перед покупкой отопительных труб и кранов нужно рассчитать количество секций радиаторов, чтобы обеспечить хороший обогрев комнат. Как это правильно сделать, узнаете из нашей статьи: https://aqua-rmnt.com/otoplenie/raschety/raschet-kolichestva-sektsiy-radiatorov-otopleniya.html.

Порядок установки

Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:

1. Выбрать подходящее место.
2. Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
3. Привинтить кран.
4. Проверить места соединения на предмет протечек.

Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:

Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.

Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт

Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:

• Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
• Следует обеспечить свободный доступ пользователя к крану.

Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:

• обе резьбы внутренние;
• обе резьбы внешние;
• сочетание внутренней и внешней резьбы с разных сторон.

На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.

Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.

Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.

По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.

Несколько слов о кране Маевского

Помимо обычных шаровых кранов существует механизм, кот орый предназначен специально для радиаторов — кран Маевского. Это устройство необходимо не для регулировки потока теплоносителя, а для удаления воздуха, который тем или иным образом попал в поток. В основе устройства находится игольчатый механизм, специально разработанный для этих целей.

Кран Маевского — небольшое устройство, которое обычно устанавливают в самой высокой точке отопительной системы, чтобы стравливать попавший в трубы воздух

Существуют два типа кранов Маевского — простая механическая модель и автоматическое устройство. Первым управляют вручную, второй настраивают соответствующим образом, и он включается, когда это необходимо. Удаление воздуха из отопительной системы позволяет предупредить образование воздушных пробок и повысить эффективность работы системы.

Устанавливают краны Маевского в самой высокой точке системы, где скапливается воздух. Если система работает с принудительной циркуляцией, перед включением такого крана рекомендуется отключить насос и подождать некоторое время.

Выбирая кран для чугунной батареи, следует помнить, что в таких конструкциях накапливается много загрязнений, которые создают дополнительную нагрузку на кран

Вам может пригодиться материал с инструкцией по установке радиаторов отопления: https://aqua-rmnt.com/otoplenie/radiatory/podklyuchenie-radiatorov-otopleniya.html.

Автоматический кран Маевского обычно используют только в системах автономного отопления. В этом случае владельцы дома могут контролировать качество теплоносителя, регулярно проводят чистку системы и т.п. В многоквартирных домах с централизованным отоплением используют модели крана Маевского с ручным управлением, они более прочные и лучше сопротивляются загрязнениям, которые характерны для теплоносителя в общественных системах. Автоматические модели в таких условиях очень быстро засоряются и ломаются. Особенно внимательными к состоянию кранов на радиаторах следует быть тем, у кого в доме стоят старые чугунные радиаторы.

<index>

Запорная и регулирующая арматура, которую в обиходе часто называют кранами, является важнейшей частью любой отопительной системы. Ошибки при выборе или установке этих устройств очень часто не ограничиваются ухудшением рабочих показателей системы отопления, но приводят к аварийным ситуациям с весьма ощутимыми последствиями. Бьющая с сильным напором из лопнувшего или сорванного крана горячая вода успеет принести немалый ущерб, пока система будет полностью отключена, а в худшем случае дело может окончиться ожогами и другими травмами. Поэтому к выбору, установке и эксплуатации арматуры следует подходить очень обстоятельно. О том, как правильно делать все это, мы и поговорим.

Назначение арматуры

Установленный вблизи радиатора кран может выполнять одну из следующих функций:

1. Изменение количества поступающего в радиатор теплоносителя. Таким образом регулируют теплоотдачу батареи, а соответственно, и температуру в помещении;
2. Полное отключение радиатора от системы отопления. Чаще всего это делают для проведения ремонтных работ;
3. Сброс рабочей среды. Производится при выполнении ремонта или для промывки батареи;
4. Сброс воздуха.

Поскольку перепад давления в системе отопления весьма незначителен, даже небольшая воздушная пробка способна остановить циркуляцию теплоносителя. Стравливая воздух, мы устраняем причину затора и восстанавливаем функционирование системы.

В квартирах и частных домах на радиаторах систем отопления устанавливают шаровые вентили. Такой вентиль еще называют пробковым. Внутри него имеется металлический шар, вращающийся вокруг оси, перпендикулярной оси трубопровода. В шаре выполнено сквозное отверстие, сечение которого равно сечению трубопровода (диаметр самого шара превышает просвет трубопровода). Вращая рукоятку, пользователь поворачивает шар, при этом ось проделанного в нем канала либо совмещается с осью трубы (вода течет через кран), либо занимает перпендикулярное ей положение (вода через кран не поступает). Герметичность посадки шара в седле обеспечивается покрывающей его пластиковой оболочкой.

Шаровый вентиль — наиболее популярный тип запорной арматуры для трубопроводов диаметром менее 50 мм. Главное их преимущество — скорость: перекрыть поток воды в трубопроводе можно одним движением, повернув вентиль на 90 градусов. Принцип устройства крана исключает протечки через отверстие для штока, поэтому в нем нет необходимости устанавливать сальник, который периодически приходилось бы менять. Благодаря появлению новых материалов и технологий все недостатки, которые были свойственны пробковым кранам в прошлом, в современных моделях устранены. Сегодня это надежные, практичные и долговечные устройства, с которыми очень легко работать.

Другие виды

Рассмотрим винтовые вентили, кран Маевского, промывочный кран, дроссель и термостатическую головку более подробно.

Винтовой вентиль

Рабочим органом такого вентиля является шток с закрепленным на его конце клапаном. На штоке нарезана резьба, поэтому при вращении барашка с гайкой он может двигаться вверх и вниз. При крайнем нижнем положении штока находящийся на его конце клапан перекрывает отверстие — седло, препятствуя таким образом движению потока воды.

Опытные сантехники не рекомендуют применять данный тип кранов на батареях отопления. Со временем сальник, установленный для герметизации отверстия штока, начинает подтекать. Клапан тоже рано или поздно даст течь: латунный — из-за отложения солей, имеющий резиновую прокладку — из-за разрушения резины в горячей воде. Более надежными являются клиновидные латунные клапаны, но и они не идеальны: при чрезмерном усилии такой клапан может заклинить в седле.

В отличие от шаровых кранов, винтовой вентиль следует устанавливать только в том направлении, которое указано стрелкой на его корпусе. Если деталь будет установлена в обратном направлении, напор воды довольно быстро сорвет клапан.

Если вентиль закручен не до конца, то клапан, неплотно перекрывающий седло, начинает вибрировать. Это становится причиной череды гидравлических ударов, сопровождающихся характерным звуком. Как известно, гидроудары являются нежелательным явлением, поскольку могут приводить к разрушению оборудования и деталей трубопровода.

Кран Маевского

Данный тип арматуры применяется для сброса воздуха, образующего пробку в батареях отопления. Кран Маевского — довольно надежное устройство, его замена или ремонт требуются крайне редко. Кран снабжен резьбой, посредством которой осуществляется его установка в пробку радиатора. В подавляющем большинстве современных моделей шток проворачивается отверткой, но встречаются экземпляры, которые открываются/закрываются только специальным ключом. Их монтаж не рекомендуется, поскольку ключ, в котором возникает необходимость только один раз в год, быстро теряется.

При покупке кран Маевского следует внимательно проверять, поскольку в некоторых моделях шток можно полностью выкрутить. Если это случайно произойдет во время промывки батареи отопления, вернуть его на место уже не получится из-за напора горячей воды. В этом случае придется отключать весь стояк.

Промывочный

В продаже эти краны, имеющие сварной корпус из стали, встречаются довольно часто, но специалисты считают их ненадежными из-за резиновой прокладки, которая может разрушиться во время промывки радиатора. Вращение штока производится газовым ключом или плоскогубцами.

Дроссель

С помощью этого крана можно менять объем теплоносителя, поступающего в радиатор. Регулировка осуществляется вручную.

Термостатическая головка

По своей функции это устройство абсолютно аналогично предыдущему, только здесь пропускная способность регулируется автоматически с помощью термостата, который таким образом поддерживает требуемую температуру в помещении. По принципу устройства термостатические головки делятся на механические и электронные.

Монтаж

В отопительных системах жилых домов, где применяются в основном трубы малых диаметров, установка кранов на батареи выполняется посредством резьбовых соединений. Наиболее удобным признан тип соединения, называемый в обиходе «американкой». Деталь арматуры снабжена одной или двумя накидными гайками, каждая из которых охватывает присоединительный хвостовик и может вокруг него свободно вращаться. Гайка накручивается на трубу, прижимая к ней кран, при этом торец трубы упирается в установленную внутри крана прокладку. Установка арматуры на «американку» осуществляется проще, чем на муфтовое соединение, при этом вентиль может быть расположен довольно близко к стене.

Кран на «американке».

Для того чтобы разобрать соединение, достаточно открутить гайку с одной стороны. Это позволяет, к примеру, демонтировать батареи отопления для ремонта или доступа к находящемуся за ними участку стены без отключения всего стояка. Замена кранов на «американке», как и монтаж, требует минимальных усилий. Большинство «американок» имеет форму шестигранника, их установка на батареях выполняется с помощью обычного гаечного ключа. Но в некоторых моделях гайка снабжена двумя выступами, для которых предусмотрен специальный ключ. Первый вариант, несомненно, более удобный, поскольку гаечные ключи в домашнем хозяйстве используются довольно часто, а потому всегда находятся под рукой.

При первой установке крана для батареи отопления все резьбовые соединения собирают без уплотнения. Таким способом выясняют, хорошо ли детали подходят друг к другу и насколько свободно они двигаются. Зная это, можно определить количество уплотняющего материала, которое понадобится для данного резьбового соединения. Недостаток уплотнителя приведет к появлению течи, но его избыток еще более нежелателен: во время закручивания гайка может лопнуть, единственный выход в этом случае — замена всей детали.

Способы уплотнения соединений

Если профиль резьбы не имеет острой кромки, в качестве уплотнителя можно использовать ФУМ ленту. Однако в среде опытных специалистов этот современный материал не прижился, самым надежным уплотнителем они считают лен. Тонкую прядь этого материала, собранную в жгут, наматывают на патрубок, начиная с его торца. Направление намотки должно быть противоположным направлению резьбы. Лен должен заполнять резьбу на всю глубину, при этом каждым новым витком следует частично перекрывать предыдущий. Уплотнение будет более надежным, если резьба снабжена насечкой, препятствующей прокручиванию льняной обмотки. Резьбу детали перед установкой следует промазать упаковочной пастой «ЮниПак» или аналогичной.

Установка на полипропиленовые трубы с помощью муфт переходников.

Если система отопления выполнена из полипропиленовых труб, то металлические шаровые вентили на батареях отопления устанавливаются посредством муфт-переходников. Все резьбовые соединения в этом случае уплотняют по описанному выше способу.

Краны Маевского часто комплектуются прокладкой из резины или другого материала, поэтому в уплотнении ФУМ лентой или паклей не нуждаются.

Когда установка или замена всей запорной и регулирующей арматуры произведена полностью, необходимо выполнить пробный запуск системы. Это даст возможность проверить герметичность всех соединений и функционирование кранов в рабочих условиях. При этом важно убедиться, что система полностью развоздушена и рабочая среда циркулирует в ней нормально. В резьбовые соединения, в которых были обнаружены протечки, следует добавить небольшое количество уплотняющего материала.

</index>

Похожие статьи

Отопление будущего с помощью энергосберегающих системКлассификация отопительного оборудованияРазновидности отопительных приборовСборка солнечного коллектора для отопления своими руками

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Содержание

Комфорт в помещении во многом зависит от отопительной системы. Неважно из какого материала сделаны батареи, установленные в вашем доме. В любом случае систему необходимо периодически промывать, спускать воздух или ремонтировать в случае неисправностей. Упростить эту задачу поможет установка кранов на батареи отопления. Монтаж этого запорного устройства не вызовет затруднений даже у неопытного человека. Гораздо сложнее подобрать правильный кран. Не многие знают, что существует несколько разновидностей этого приспособления.

Выбираем кран на радиатор отопления

Решив, что запорный кран нуждается в замене, человек отправляется в магазин. Ассортимент этих приспособлений довольно широк, и безоговорочно доверять словам продавца при выборе товара не стоит. Необходимо обладать хотя бы минимальными знаниями в области сантехники, чтобы подобрать оптимальный вариант.

При выборе вентилей на радиаторы необходимо учитывать следующие моменты: запорное устройство должно быть надёжным, но вместе с тем удобным в эксплуатации.

Рассмотрим особенности всех кранов, которые имеются в продаже:

Механический вентиль

Это классический запорный механизм, выполненный в виде «барашка» на резьбе. Принцип действия этого устройства довольно прост: при вращении «барашка» опускается запорный механизм. Когда шток доходит до крайнего нижнего положения, подача воды в теплоноситель прекращается. Из достоинств можно отметить простоту конструкции и дешевизну изделия. К недостаткам относится быстрый износ составляющих. Профессиональные сантехники не рекомендуют устанавливать такие краны в жилых помещениях. Они часто протекают, если кран длительное время не используется, шток может заклинить. Кроме того, во время аварии быстро перекрыть подачу воды не получится.

Шаровой кран

Это самый распространённый запорный механизм на сегодняшний день. Именно такие изделия устанавливаются в большинстве квартир и частных домов. Внутри устройства находится шаровой механизм, который приводится в действие установленной сверху рукояткой. В установленном шаре имеется сквозное отверстие. При повороте ручки отверстие попадает вдоль или поперёк трубы, перекрывая или открывая воду. К достоинствам относится удобство монтажа и эксплуатации. Из недостатков можно отметить тот факт, что находясь в промежуточном положении, кран часто выходит из строя.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:  Кто должен менять батареи в приватизированной квартире по закону

Кран Маевского

По сути, это пробка с резьбой, предназначенная для сброса воздуха из радиатора отопления. Это очень надёжная конструкция, которая легко устанавливается. Для того чтобы закрыть или открыть такой вентиль, предусмотрен шток, который вращается специальным ключом. Обратите внимание, что в некоторых устройствах шток не имеет фиксатора, поэтому выворачивается полностью. Вставить его на место под напором горячей воды нереально.

Промывочный кран

Стальная заглушка, которая устанавливается в радиаторы. Для открывания этого запорного механизма используются обыкновенные пассатижи.

Дроссельный кран с термостатом

Довольно сложная конструкция с автоматической регулировкой подачи воды. Простая и надёжная в эксплуатации, но дорогостоящая модель.

Установка крана

Монтаж запорного устройства в радиаторы отопления довольно простая процедура. Для установки абсолютно любого крана понадобится гаечный или разводной ключ, подходящий по размеру. Любой радиатор отопления имеет четыре отверстия. На каждое из них необходимо установить пробку. Для этого можно приобрести набор заглушек для обвязки радиаторов. Три пробки должны быть проходными, на них устанавливаются краны и приспособление для сброса воздуха. Четвёртое отверстие закрывается заглушкой.

Самая распространённая схема обвязки радиатора выглядит следующим образом:

1. В верхней части батареи устанавливается кран для подачи воды, с этой же стороны внизу ставят «обратку». Напротив входного устанавливают кран для сброса воздуха, например, системы Маевского. Нижнее отверстие закрывают глухой пробкой.
2. Вне зависимости от того какой кран вы выберете, его вставляют в пробку и затягивают при помощи ключа. Затягивать кран необходимо до конца, но не прикладывая излишних усилий. Дело в том, что почти все запорные устройства выполнены в латунном корпусе. Если перетянуть такое устройство, можно сорвать резьбу или повредить корпус. Для большей герметичности между витками резьбы наматывают льняную нить.
3. Другая сторона запорного механизма соединяется с отопительной системой. Если трубы в квартире металлические, то используется резьбовое соединение. Если по квартире проведены металлопластиковые трубы, то понадобится муфта-переходник. После завершения монтажа, необходимо провести пробную подачу воды в систему.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:  Как установить регулятор температуры на батарею

Полезные советы

• Если все действия выполнены правильно, кран должен прослужить не менее 20 лет. Длительный срок эксплуатации во многом зависит от качества вентилей. Оптимальный вариант – это изделия, выполненные из латуни. Этот материал практически не подвержен коррозии и имеет презентабельный внешний вид. К сожалению, на рынке встречается много подделок, они отличаются низким качеством и привлекательной ценой. Поэтому при выборе вентилей обращайте внимание не на внешний вид и стоимость, а на маркировку изделия.

В климатических условиях нашей страны без системы отопления обойтись никак запрещено. А для действенной работы радиаторов с водяным теплоносителем, их нужно дополнительно оборудовать кранами. Это возможно запорная арматура, которая регулирует подачу теплоносителя в батарею, терморегулятор либо особый кран Маевского, предназначенный для удаления воздуха из системы. В данной статье обращение отправится о том, как поставить кран на батарею отопления, какие конкретно имеется нюансы и сложности.

Какая запорная арматура употребляется

В этом видео вы сможете разглядеть, как монтируется кран Маевского в радиатор отопления:

Воздушные пробки внутри системы отопления препятствуют нормальной циркуляции теплоносителя и полноценному прогреву батарей. Для удаления этих пузырей применяется запорная арматура двух типов – автоматический поплавковый воздухоотводчик и ручной кран Маевского, чье устройство и принцип действия мы рассмотрим в рамках данной публикации.

Конструкция и принцип работы

Первым делом разъясним, что такое кран Маевского – сервисный вентиль, предназначенный для ручного спуска воздуха в определенных точках системы отопления. Современный образец краника, показанный на чертеже, включает следующие детали:

• латунный корпус с никелированным покрытием;
• винт запорный с конусным наконечником;
• нейлоновый колпачок с выпускным отверстием;
• уплотнительное кольцо из пластика либо резины EPDM.

В торце корпуса просверлено калиброванное отверстие диаметром 2 мм, снаружи выполнена присоединительная трубная резьба. Внутри корпуса предусмотрена камера с боковым выходом, куда вкручивается запорный конусный винт.

Кран работает по принципу игольчатого клапана – когда винт затянут, главное отверстие герметично перекрывается конусовидным наконечником. Для развоздушивания системы винт откручивают, конус открывает проходное сечение, тогда воздух вместе с водой выходит наружу через боковой канал. Положение выпускного отверстия настраивается вращением пластикового колпачка.

Историческая справка. Ручной воздухоотделитель был придуман русским инженером Ч. Б. Маевским в 30-х годах прошлого столетия. Изобретение послужило заменой обычным водопроводным вентилям, используемым для удаления воздушных пробок из централизованных сетей теплоснабжения. Установка новых кранов сделала невозможным несанкционированный отбор горячей воды из системы.

Как выглядит старый советский вентиль Маевского, показано на схеме. Официальное название сантехнического элемента – клапан радиаторный воздушный игольчатого типа СТД 7073В.

Технические характеристики воздухоотделителей Маевского, применяемых в системах водяного отопления частных и многоквартирных домов:

• максимальная рабочая температура – 120 °C;
• жидкая среда – подготовленная вода либо незамерзающий теплоноситель (антифриз);
• рабочее давление – до 10 Бар (1 МПа);
• присоединительные размеры трубной резьбы – ¼”, ½”, ¾”, метрической – М10 шаг 1 мм;
• срок службы изделия из качественной латуни составляет не менее 30 лет.

Примечание. Для более экстремальных условий эксплуатации существуют модели кранов, рассчитанные на давление 16 Бар (маркировка согласно ГОСТ – Ру16) и температуру жидкой среды +150 градусов.

Сфера применения и разновидности кранов

Ручные клапаны Маевского используются для таких целей:

1. В первую очередь, удаление воздушных пузырей из радиаторов отопления всех типов – алюминиевых, стальных и чугунных.
2. Сброс воздуха из полотенцесушителей.
3. Периодическое развоздушивание проблемных участков тепловой сети – развернутых кверху компенсаторов, обводных петель (например, над входной дверью), стояков и других мест, где скапливается воздух.

Установка кранов для спуска воздуха предусматривается всеми производителями современных радиаторов. Отопительные приборы с завода комплектуются футорками (пробками) с отверстием под вентиль Маевского. Батарейный клапан выбирается по диаметру наружной трубной резьбы — G¼”, ½”, ¾”.

Справка. Внешняя резьба G¼” воздушного вентиля идентична штуцеру стандартного манометра.

Если нужно организовать спуск воздуха на проблемном участке системы, покупается клапан советского образца с наружной метрической резьбой М10 х 1. Стенка трубы просверливается сверлом Ø9 мм, метчиком нарезается резьба, затем вкручивается кран Маевского с уплотнением стыка сантехническим льном.

Другой вариант – врезать в магистраль тройник и установить шлицевой вентиль на отводном патрубке, как сделано ниже на фото. Способ поможет при холодном (завоздушенном) полотенцесушителе, в котором не предусмотрено резьбы под воздухоотводчик.

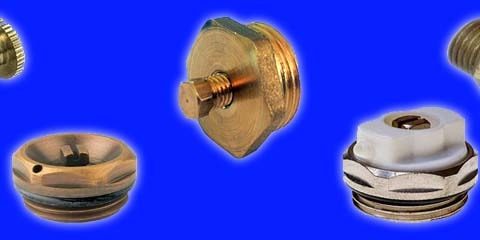

Принцип работы всех вентилей Маевского одинаков, но встречающиеся в продаже изделия могут отличаться конструктивно:

1. Запорный клапан делается под шлицевую отвертку, специальный ключ или оснащается рукояткой. В старой версии изделия применен болт с шестигранной головкой.
2. Игла (конус), перекрывающая отверстие, бывает металлической либо пластмассовой.
3. На дизайнерские чугунные батареи ставятся соответствующие «состаренные» вентили, изображенные на фото.

Кранами с рукояткой удобно пользоваться – воздух легко спустить без всякого инструмента. С другой стороны, вентиль может крутить кто угодно, в том числе – малые дети, чего допускать нельзя. Отсюда рекомендация – покупайте и ставьте традиционные изделия со шлицем или четырехгранным ключиком.

Справка. Воздухоотводчиками Маевского производители оснащают некоторые модели шаровых кранов. Здесь вариант с рукояткой более уместен, причем клапан с резьбой G¼” можно снять и заменить манометром или поставить заглушку.

Не путайте «Маевские» с автоматическими воздухосбрасывателями поплавкового типа. Последние похожи принципом действия – проходное отверстие тоже закрывается иглой, но удаляют воздух без вмешательства человека. Существует 2 типа таких приборов – универсальные (применяются в группах безопасности котлов) и радиаторные.

Установка «Маевского» на чугунную батарею

Монтаж спускных кранов на футорки алюминиевых и стальных радиаторов довольно прост и не требует подробного описания. Клапан с резиновым колечком аккуратно подтягивается малым усилием ключа, потом нейлоновый колпачок поворачивается в нужном направлении. Вентиль с широким пластмассовым кольцом и отверстием в металлическом корпусе сразу фиксируется в требуемом положении – выпускным штуцером книзу.

Другое дело – установка клапана в чугунную пробку радиатора типа МС-140. Некоторые мастера устраивают самодельный кран – просверливают футорку, нарезают резьбу и вкручивают простой болт. Вариант крайне примитивен и неудобен – при ослаблении болта и стравливании воздуха образуется неконтролируемая течь.

Как правильно установить «Маевского», не выкручивая прикипевшую футорку:

1. Купите кран старого образца с посадочной резьбой М10 х 1 и обязательно подготовьте соответствующие метчики – номер первый и второй. Так называемый машинный метчик не подойдет – чугун слишком тверд, инструмент попросту сломается.
2. Опорожните отопительный прибор и просверлите верхнюю заглушку сначала тонким сверлом, например, Ø5 мм.
3. Аккуратно разбейте отверстие сверлом Ø9 мм, затем снимите фаску для уверенного захода инструмента.
4. Нарежьте резьбу, поочередно пройдя отверстие метчиками № 1 и 2. Проверьте, насколько хорошо вкручивается клапан.
5. Уплотнив резьбу льном, закрутите и притяните кран средним усилием.

Совет. Сверление чугуна и нарезку резьбы не стоит выполнять «на сухую». Обязательно смазывайте инструмент машинным маслом, иначе рабочая кромка быстро затупится.

Более простой способ – поменять штатную футорку на новую, с готовым отверстием под «воздушник». В данном случае применяется современный клапан с внешней резьбой G½” (15 мм). Главное, успешно открутить старую заглушку батареи. Как поставить «Маевского» на радиатор МС-140, смотрите на видео:

В заключение – как пользоваться вентилем

При нормальной работе водяного отопления ручные «воздушники», как правило, бездействуют. Устройства открываются в двух случаях – в процессе заполнения системы теплоносителем либо по причине завоздушивания участка сети (батареи). Как это делается:

1. Подготовьте ветошь и небольшую емкость, например, обрезанную пластиковую бутылку.
2. Подставьте емкость к выходу спускного канала и откройте винт «Маевского» на 1 оборот.
3. Дождитесь, пока выйдет воздух (частично с водой). Из отверстия должна пойти ровная струйка теплоносителя.
4. Закрутите клапан, вытрите пролитую воду.

Заполнение трубопроводной сети и батарей лучше производить вдвоем – первый исполнитель следит за давлением и подкачивает воду, второй занимается стравливанием воздуха из радиаторов.

Используемые источники:

• https://aqua-rmnt.com/otoplenie/radiatory/kran-dlya-batarei-otopleniya.html
• https://x-teplo.ru/otoplenie/oborudovanie/ustanovka-kranov-na-batarei-otoplenija.html
• https://mr-build.ru/otoplenie/ustanovka-kranov-na-batarei-otopleniya.html
• https://partner-tomsk.ru/otoplenie/kak-postavit-kran-na-batareyu-otopleniya
• https://otivent.com/chto-takoe-klapan-maevskogo
