Установка и подключение вытяжного вентилятора своими руками

Главное хорошо подготовится и просмотреть как делается установка вентилятора в ванной своими руками, потому что тут есть ряд особенностей без которых нельзя обойтись. Важно понимать что все зависит от типа устройства.

Виды вентиляторов

В туалете и ванной комнате находятся стеновые каналы-воздуховоды. Они осуществляют приточно-вытяжную вентиляцию естественным (пассивным) способом. Она является недостаточной для быстрого вентилирования этих комнат. Эффективность вентиляции увеличивается с помощью правильно установленного вытяжного вентилятора. Существует два вида таких приборов: осевые и канальные. Установка первых осуществляется на отверстие вытяжки, монтаж вторых производится внутри воздуховода.

Перед тем как установить прибор своими руками, необходимо убедиться, что в канале есть движение воздуха: поднести к его отверстию спичку или лист бумаги.

Виды вентиляторов для ванны

Схемы подключения

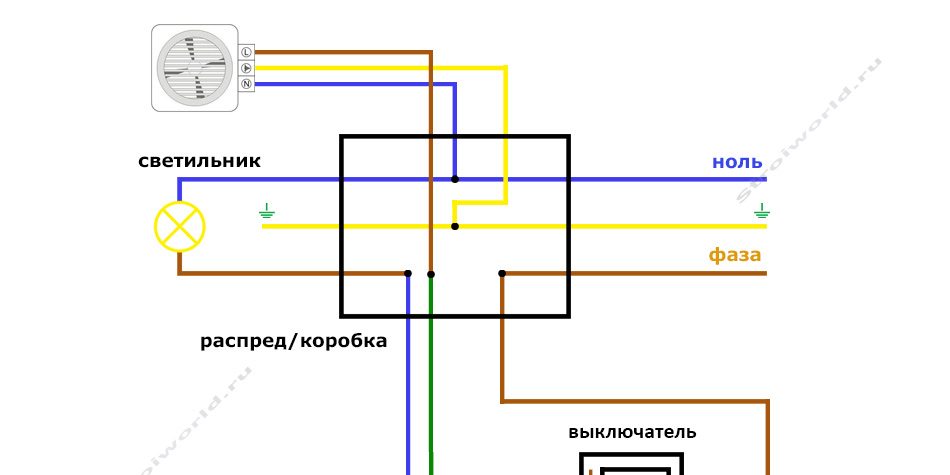

Существует четыре схемы подключения вытяжного устройства в ванной комнате или туалете. Перед тем как установить его своими руками, необходимо соблюсти несколько мер безопасности. Нужно отключить соответствующий рубильник электрощита: напряжение в проводке, с которой будут работать, должно отсутствовать. Все схемы подходят для трех или двухпроводной проводки. В последнем случае со схемы убирают проводок заземления, монтаж делается без него.

Первый тип подсоединения вытяжки в ванной комнате и туалете, когда одновременно включается осветительный прибор. Напрямую подключается «ноль» с «землей», а фазу из той же скрутки подсоединяют после выключателя. С нее же идет проводок на осветительный прибор. Есть один недостаток: после выключения освещения вентилятор тоже выключается.

Схема с двухклавишным выключателем

Следующая схема использует двухклавишный выключатель: один рубильник для вентилятора, другой, для освещения. Фаза с распределительного ящика отходит к выключателю. Затем она коммутируется с двумя контактами, которые отходят к освещению и вытяжке. «Ноль» и заземление с распаянного короба выключателя тоже идут непосредственно на светильник и вентилятор. Для такого соединения необходимо протянуть еще один провод от выключателя к вытяжке. Но лучше взять сразу трехжильный провод проложить его от выключателя к коробу для распределения, а от него уже отдельным проводом подсоединять приборы.

Подключение устройства с отсчетом времени

Автоматизированные вытяжки, оснащенные таймерами, и стоят дороже, но ими удобно пользоваться. В ванной комнате это идеальный вариант. Такие устройства работают следующим образом. Они задействуются одновременно с освещением, а отключаются отдельно по истечении заданного временного промежутка. Прибор будет активно удалять запахи и влагу после ухода из ванной, и выключится точно через выставленный временной промежуток автономно.

Чтобы правильно установить устройство своими руками с таймером потребуется четыре провода. Такой вентилятор имеет четыре контакта. Монтаж делается по следующей схеме подключения проводов: L – кабель с распаянной коробки, Lt – провод через выключатель освещения, N — «ноль» и четвертый – заземление в соответствующее гнездо на приборе.

Устройство с датчиками

Установка прибора с определителем влажности и движения наиболее простая. Такие устройства функционируют автономно в отсутствие какого-либо участия обитателя квартиры. Для ванной комнаты рекомендуют поставить прибор, реагирующий на влагу, а для туалета — реагирующий на движение. Первый будет автоматически активироваться и функционировать до того момента, пока показатель влаги не достигнет заданной отметки.

Попутно с влажностью прибор будет вытягивать запахи. Механизм, реагирующий на движения, автоматически задействуется, работая в своей зоне досягаемости. При входе человека в зону действия он включается, а потом выключается с определенной установленной временной задержкой. Установить такой прибор в комнате не составит труда: фаза, «ноль» и заземляющий провод, а если его нет, то только двое первых, подключаются напрямую от распаянного короба к вытяжке.

Подготовительные действия

Установка вытяжного вентилятора довольно простая работа, ее легко правильно сделать своими руками. Монтаж его будет правильным, если соблюсти следующие правила:

• вентилирование помещения будет эффективно, если между порогом и дверью есть небольшой зазор, или двери имеют прорези;
• шахта для воздуха не должна быть забита, необходимо проверить есть ли движение воздуха по ней;
• установка осуществляют только после подключения механизма к электросети;
• иногда потребуется расширить отверстие для прибора, а если оно больше — туда вставляют в роли уплотнителя трубу из пластика или подобную прокладку. После этого заполняют пустоты пеной для монтажа;
• нужно проверить закрывает ли пластиковая решетка область без отделки, если нет – нужно зашпаклевать и подкрасить эти участки стены;

Рассчитывая диаметр вентилятора, учитывают, что надо оставить 5–10 мм по его окружности для надежной фиксации уплотнителем, герметиком, монтажной пеной. К прибору заранее подводится питание, подойдут любые от освещения, выключателя. Удобнее всего если кабели питания размещены предварительно в вентиляционном воздуховоде при укладке плитки. Используют также наружную проводку.

Шахта для воздуха не должна быть забитойМожет понадобится прокладкаЕсли вентилятор задел отделку нужно реставрировать место

Подключение проводов

Следующий этап – подсоединение питающих проводков. Это нужно сделать перед окончательной фиксацией, чтобы проверить функциональность вытяжки и схемы подключения. Перед установкой выключают рубильники на щитке, обесточивая проводку. Далее, снимают фронтальную панель вентилятора. Внутрь него пропихиваются питающие провода, для этого там есть отверстия и каналы.

Подключение проводов к вентилятору в ванной

Провода подсоединяются к клеммам прибора, которые скрытые защитной крышкой. Питающие провода подгоняются по размеру, с них снимается защитная оболочка. Если нет заземления, достаточно двух проводов: фазы и нуля. У вентиляторов без заземления две клеммы: L – фазный провод и N — нулевой. Провода подсоединяются к клеммам, болты затягиваются. Затем защитная крышка устанавливается на место и проверяется работоспособность механизма. После проверки питание выключают и приступают к фиксации.

Расположение вентиляционных каналов

Как правило, монтаж вентилятора не требует дополнительной системы из воздуховодов. С вентилированием справится осевой радиальный вентилятор, устанавливаемый на нише вытяжного воздуховода. Этот способ его расположения и монтажа имеет смысл, если шахта находится непосредственно за стеной ванной комнаты, которая также может быть совмещенной с туалетом. Многие дома оснащены пассивной вентиляцией, дырой в стене ванной, ведущую в туалет. Из него воздуховод идет к магистральному вентиляционному каналу. В таком случае часто в туалете делают активную вентиляцию (вентилятор подключается к электросети), а в ванной комнате, пассивную.

Если ванная и туалет разделены, но имеют свои отдельные отверстия, выходящие в общую шахту, то тогда оптимальным вариантом будет установка канального вентилятора. Его нужно установить на сегменте шахты, где соединяются воздуховоды из двух комнат.

Когда вентиляционный канал находится через одно или больше помещений, потребуется подвести его непосредственно в комнату с помощью пластиковых или гофрированных алюминиевых вентиляционных коробов. Монтаж вентилятора во всех случаях осуществляется, как описано ниже.

Схема вентиляции в квартире

Установка

На корпусе вентилятора размещены отверстия на каждом углу для крепления дюбелями. Но у этого метода фиксации есть минусы: просверлить дырки в плитке или стене непросто, необходимо специальное оборудование (сверла, дрель). Такое крепление негерметичное, остаются щели, возможно возникновение вибрации и дребезжания корпуса, поэтому лучше посадить прибор на герметик. Силиконовый клей, жидкие гвозди наносятся пистолетом или вручную по периметру вентиляционной шахты. Поверхность перед этим должна быть тщательно очищена. Вентилятор вставляется, прижимается, его положение проверяется уровнем. На два/три часа его фиксируют скотчем, после окончательного застывания герметика его снимают.

Фиксация на дюбели более надежная, но она имеет вышеперечисленные недостатки. Работа осуществляется следующим образом. Снимается крышка вентилятора, он прикладывается к отверстию на стене, карандашом отмечаются места под сверления дырок под дюбели. По ним сверлятся отверстия, туда вставляются распорные дюбели. Прибор подключается к сети и проверяется его работоспособность. Затем он вставляется, прикручивается саморезами и закрывается крышкой.

Делаем отверстиеСоздаем разметкуСоздаем отверстия для дюбелейКрепим вентилятор к стене шурупами с пластиковыми дюбелямиАккуратно укладываем кабель в паз

Вентиляционное отверстие внутри подвесного потолка

Внутри подвесных реечных и натяжных конструкций не должна задерживаться влага, поэтому система вентиляции там обязательна.

Натяжной и реечный потолок в некоторых домах монтируется по нижнему краю потолочных балок находящихся на высоте 19–21 см от перекрытия. Вентиляционное отверстие оказывается внутри навесной конструкции.

В этом случае натяжной или реечный потолок достаточно оборудовать пассивной вентиляцией: прорезать отверстие в потолке, оформить его декоративной решеткой или специальным плафоном. Таких отверстий можно сделать несколько. Вытяжной, вентилятор, установленный в стенном отверстии, будет вытягивать воздух через вентиляционные решетки потолка. Это позволит подобрать прибор большей мощности и, соответственно, шумности: конструкция потолка будет глушить звуки, а поток воздуха будет сильнее, что компенсирует небольшой размер вентиляционной решетки в нем.

Вентиляционное отверстие снаружи подвесного потолка

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции – 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на 80 или 82 мм.

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Подобным образом своими руками делается вентиляция в натяжных полотнах, только тут отверстие аккуратно вырезается, а не сверлится. Решетка крепится на потолок специальными зажимами или силиконовым клеем.

Всем доброго времени суток. Много буков в начале, но сборка с картинками)))

Наступают холода, а так как я — человек курящий, а на балконе становится всё холоднее, было принято решение окна законопатить, дабы не змерзнуть, а так как от дыма всё-таки необходимо избавляться, решил сделать я бюджетную вытяжку.

Было исследовано множество материала из сети «интернет», но все задумки упирались в три кита: быстро, качественно, дёшево. С первыми двумя — было решено делать всё самому, с третьим — опять гугл в помощь.

Итак считаем: балкон у меня 2,2*4,5= 10 кв.м. (*2,5= 25 кубометров воздушного пространства).

Через знакомого (так как лично мне было так быстрее, но можно и на алике найти и заказать), были приобретены двенадцатыеВ  gamemax gmx-wfbk, с потоком воздуха 46.5 CFM ( 78 кубм/ч), и громкостью 24 ДБ (довольно тихо).Так как создаваемое воздушное давление у кулера за счет низких оборотов ниже, чем у высокооборотистого вытяжного вентилятора, физика и математика, научный тык — в помощь)))Итак:

Были приобретены 4 кулера (по 90р), пара труб, сечением 125мм ( по 75р), обратный клапан (50р), герметики — х*етики (100р), и прямые руки (бесценно). итого потрачено 660р.

Сперва обрабатываем кулеры до необходимой нам формы.

При работе я эксплуатировал шлак-машинку жены)))

Кулеры устанавливаются как можно более плотно в трубу, для создания максимально возможного давления воздуха.

Зазоры между стенками в конце заделаем герметиком, а пока — просто тестим необходимый нам поток воздуха.

Итак, готовим кулеры, готовим трубы:

•
•

•
•

Так как я планировал сделать одну трубу — воздухозабором, а вторую — реактивной вытяжкой, собираем готовую конструкцию с обратным клапаном, и поочерёдно добавляем по одному кулеру, пока обратный клапан не будет открываться от потока воздуха в максимальное положение. Добавление кулеров в одну систему не увеличивает воздушный поток, но поднимает давление. В таком случае мы будем уверены в том, что система поднимает достаточное давление, для прокачивания заявленных 78-80 кубов воздуха. Расчет примерно такой: Сопротивление 1м трубы — около 15%, и обратного клапана — около 5%. Так как у нас 3м канала, и 1 клапан, нам необходимо поднять давление для номинальной работы на 50%, но опытным путём было установлено, что воздушное давление порывов с улицы — резко закрывают обратный клапан, что приводит к постоянным хлопаньям, что меня не устраивало. Было решено поднять давление на 200% (короч, 1 дополнительный кулер увеличивает давление где-то на 70-75%).

После того, как мы стали удовлетворены результатом, собираем реактивно-поточную трубу.

Размечаем примерное положение, и погнали)

Каждый кулер аккуратно укрепляем любым герметиком (ну куда-ж без силикона), стараемся не заляпать внутреннюю поверхность корпуса и самое главное — лопасти.

Вот тут — из-за рукожопости появился небольшой цокот и вибрация. Разбор, чистка, и по новой сборка — проблему решила.

Первые два кулера (ближе к выходу), устанавливаются сразу один за другим, так как на них будет самая большая нагрузка от встречного потока воздуха с улицы.

Для двух других — устанавливаются продольные перегородки, для уменьшения завихрений внутри трубы, соответственно — для увеличения давления.

В процессе сборки — тестируем каждый установленный кулер на предмет цокота, биения, вибраций, или повышенного шума.

На видео явно слышен цокот от обмазанных герметиком лопастей одного из вентиляторов, что требует доработки. Звук «как от вертолёта», потому что ветер дует прямо на микрофон.

После устранения всех лишних шумов — придаём внешнему виду приемлемый вид, и собираем всё до кучи:

•
•

•
•

Инспекцию изделие прошло успешно)))

В процессе первых испытаний, уровень воздушного потока и уровня шума — весьма порадовал, но возникла проблема с забором воздуха из помещения, так как процесс «засасывания воздуха» происходит только в непосредственной близости от отверстия. Буду думать, как эту проблему решить.

Финальную установку, тесты и прочее — опубликую в следующем посте.

19

Обеспечить тягу в дымоходе независимо от погоды и температуры в доме — сложная задача. В межсезонье, когда в доме холоднее, чем на улице, дым перестает подниматься по трубе. Проблему решает или монтирование вентилятора в дымоход для улучшения тяги, или предварительный прогрев печи горячим воздухом.

Согласитесь, лучше еще на этапе строительства и монтажа оборудования позаботиться о врезке вентилятора, чем столкнуться с отсутствием тяги когда на улице лютые морозы.

В этой статье мы расскажем, когда необходимо устанавливать вентилятор, а когда без его монтажа можно обойтись. А также разберемся, как самостоятельно установить устройство.

Проверка работы дымохода

Дымоход работает правильно, если газы удаляются из помещения на улицу. Обратная тяга, когда дым попадает в помещение из трубы и печи — крайне нежелательное явление.

Признаки плохой тяги легко обнаружить:

• при работе печи дым попадает в комнату;
• порывы ветра на улице сказываются на движении газов в трубе, создавая реверсивное направление. Слышатся хлопки в печи и зольнике;
• топливо трудно разжечь;
• даже сухие дрова сгорают медленно;
• открытие форточки, дверей резко снижает тягу.

Сложнее узнать о плохой вытяжке колонки или газового котла. Угарный газ может попадать в комнату, но его трудно почувствовать или увидеть.

Дышать таким газом смертельно опасно.

Для точного определения характеристик работы дымохода можно воспользоваться анемометром. С его помощью измеряют скорость движения печных газов

Распространено мнение, что о качестве работы вытяжки узнают по горению спички или кусочка бумаги. Такой метод приводит к ошибке, им пользоваться нельзя. Спичка выделяет при горении в сотни раз меньше дыма, чем дрова в камине, например. Дым от спички уйдет, но это не означает полное удаление газов работающих устройств.

Точные параметры дымохода определяют с помощью специального оборудования. Если не учитывать шероховатость и протяженность стенок, скорость движения газа зависит от геометрии канала и разности давлений в комнате и в верхней части трубы.

Поток газов должен соответствовать мощности печного оборудования, газовой колонки и других устройств. Чаще всего показания прибора находятся в пределах от 12 до 20 Па.

Специалисты могут определить параметры дымоудаления, используя анемометр. Прибор компактный, удобный в использовании. Им измеряют скорость движения газов. Но нужно знать геометрию проходов, площадь сечения трубы.

Перед измерениями нужно прогреть дымоход и печь. Зимой достаточно протопить камин или пользоваться газовой колонкой в течение часа

Полученные данные сверяют с требованиями, записанными в паспорте газового или печного оборудования. Если объем удаления газов за один час недостаточен, эксплуатировать оборудование запрещается.

Приточный клапан для усиления тяги

Без поступления воздуха в помещение или непосредственно в печку, дымоход работать не будет. Форточка или щели в старых окнах — не лучший метод для притока воздуха.

Недостатки очевидны:

1. Через щели в комнату поступает холодный воздух даже тогда, когда печка или камин не работают.
2. В зимнее время воздух с улицы постоянно меняет среду в помещении. При этом относительная влажность воздуха резко падает, что вредно сказывается на здоровье. У человека пересыхают слизистые оболочки, возникают условия для простудных заболеваний.
3. Форточку нужно открывать и закрывать вручную.

Гораздо эффективнее обеспечить приток воздуха с помощью клапана. Он автоматически закрывается, когда печное оборудование или газовые нагреватели не работают.

Вот так выглядит стеновой приточный клапан, который устанавливается в помещениях с печным отоплением или газовым оборудованием для улучшения притока воздуха

Для работы нагревателей нужен клапан для котельных. Устройство имеет другие характеристики, чем аналогичные по принципу действия конструкции для проветривания комнаты.

Приточный клапан ставят по диагонали или над нагретой поверхностью так, чтобы холодный воздух поднимался к потолку. Но лучше всего, если кислород подается прямо в топку. При этом не нарушается влажность и температурный режим в помещении.

Когда нужно увеличивать производительность дымохода?

Плохая тяга не всегда является единственной причиной для работ с дымоходом. Увеличить скорость удаления угарных газов может потребоваться в случае, если к вытяжке от печки подключается дополнительное оборудование.

Разрешается использовать дымоход для подключения колонки, если оборудование находится на одном этаже. И если дымоход имеет достаточный для эксплуатации газового нагревателя запас по объему дымоудаления.

Еще одной причиной для усиления тяги в дымоходе является установка более мощного нагревателя. Требуемые параметры дымохода указываются в паспортных данных изделия.

Также стоит обратить внимание, на то, как быстро получается разжечь огонь в печке. Например, при слабой тяге сырые дрова не будут гореть

Если объемы удаляемых газов не совпадают с возможностями существующей системы, то дымоход нужно модернизировать.

Простые способы усиления тяги

Полностью меняют дымоход в крайнем случае. Начинать стоит с более простых методов.

Для начала старый дымоход нужно очистить от сажи и грязи. Используют для этого специальные металлические ершики.

Если на этапе строительства каналы и труба не были утеплены, стоит это сделать. Теплые газы выводятся эффективнее, чем остывшие. Кроме этого, нужно исключить конвективные потоки внутри дымохода, когда по холодной стенке воздух идет вниз, создавая помехи восходящим потокам.

Еще одним действенным способом усиления тяги является уменьшение количества изгибов в системе дымоудаления. Частичная перестройка дымохода обходится дешевле полной замены системы.

Популярным способом усилить тягу в дымоходе является монтаж дефлектора. Ветер становится помощником, а не создает порывы обратной тяги

Также можно использовать ротационную турбину. Во время ветра турбина раскручивает крыльчатку, обеспечивающую дополнительное разряжение на выходе дымохода.

Не менее действенный способ усиления тяги – наращивание высоты дымохода. От высоты дымохода зависит скорость движения газов и, соответственно, производительность системы в целом.

Мы рассмотрели пассивные способы усиления тяги. Но есть еще один действенный метод, о котором ниже.

Вентилятор – преимущества и недостатки

Вытяжной вентилятор способен в 3-7 раз ускорить воздушный поток. При этом во столько же раз увеличивается объем удаляемых газов за единицу времени.

Кроме того:

• активная система позволяет просто и с минимальными затратами усилить тягу;
• параметры вытяжки не зависят от погоды. Не влияет на вытяжку и температура внутри помещения;
• исключаются условия для обратной тяги;
• появляется возможность регулировать скорость удаления дыма в зависимости от режима работы газового и печного оборудования. При уменьшении мощности нагревателей снижают обороты вентилятора.

Для удаления дыма требуется меньшее сечение воздуховодов за счет быстрого движения воздуха. Значит, активный дымоход требует меньше материала при изготовлении.

Современный вентилятор для дымохода имеет защиту от дождя, листьев. Его устанавливают на трубу с помощью специальных креплений

Но есть и недостатки:

• вентилятор потребляет энергию. За счет этого растут эксплуатационные расходы системы отопления;
• к мотору нужно вести кабель. Это сделать не так просто. Активную вытяжку ставят на трубу, а отверстия под провод в кровле делать нежелательно;
• необходимо предусмотреть меры защиты от осадков и заледенения крыльчаток.

Перечисленные недостатки нужно учитывать при переходе к активному удалению дыма. Тогда минусы можно нейтрализовать.

Учитывая положительные свойства активной вытяжки, дымосос устанавливают на трубах современных коттеджей, в домах, при установке каминов на дровах или брикетах.

Требования к вытяжному устройству

Не всякий двигатель с крыльчаткой подойдет для работы с угарными газами.

Дымосос должен быть:

1. Термоустойчивым. Нужно учитывать, что при работе печи или камина дым нагревается значительно сильнее, чем в колонке. Температура газов от камина на выходе из трубы может достигать 300 °С и больше.
2. Стойким к агрессивным газам.
3. Экономным. Во время ветра электромотор отключается. Крыльчатка раскручивается так, как в ротационной турбине.
4. Водостойким. Погодные условия не должны препятствовать дымоудалению.
5. Эффективным. Вентилятор должен обеспечивать быстрое удаление печных газов при любых температурах на улице и в помещении.

Канальный вентилятор для удаления дыма встраивают в воздуховод. Но чаще используют дымосос, устанавливаемый на трубу.

Высокотемпературный канальный вентилятор должен работать в агрессивной среде. Поэтому его изготавливают из стойких к воздействию дыма материалов

Не нужно путать вентилятор для дымохода с наддувом в камине. Последний предназначен для розжига и поддержания горения в топке. В то время как вентилятор наддува врезают в дымоход, или устанавливают дымосос на трубу. Современные устройства для активного удаления печных газов выдерживают температуры до 600 °С.

Устройство активного дымоудаления контролирует температуру газов и их скорость с помощью датчиков. Данные используются для управления двигателем и обеспечения безопасной работы камина, печи и газового оборудования.

Монтаж вентилятора в дымоход

Перед установкой вентилятора на трубу нужно провести ряд подготовительных работ. Первым делом нужно обеспечить безопасную работу на высоте.

Для этого на крыше устанавливают рядом с трубой специальную лестницу с возможностью закрепления страховочных элементов

Далее размечают на трубе места для крепления дымососа, и проводят кабель для питания двигателя. Прокладывают сигнальные провода от контроллеров газового оборудования и других энергоустройств.

На следующих этапах:

• Монтируют вентилятор в сборе, устраняют щели, проверяют герметичность соединений.
• Подключают силовой кабель, соединяют датчики с проводами.
• Подают силовое напряжение, запускают дымосос.
• Проверяют с помощью измерительных приборов параметры системы удаления угарных газов.
• Завершают монтажные работы, убирают приспособления с крыши.
• Подключают датчики к системам управления энергоустановками.
• Включают газовое оборудование, печи, камины и проверяют еще раз эффективность дымоудаления.

Для работы дымососа, устанавливаемого сверху, проводят кабель и провода через крышу. Это не всегда удобно. Если не нужно ставить изделие с функцией ротационной турбины, покупают канальный высокотемпературный вентилятор для удаления печных газов.

Врезают устройство как можно дальше от места нагрева удаляемого воздуха. Алгоритм установки канального дымососа не отличается от рассмотренного выше.

Выводы и полезное видео по теме

Подробно о том, как смонтировать вентилятор на дымоход показано в следующем видеоролике:

Активное дымоудаление обеспечивает беспроблемное пользование камином и газовым оборудованием в любое время года. Даже летом, когда температура воздуха в помещении ниже уличной, камин не станет дымить.

С помощью вентилятора легче всего увеличить тягу, исключить обратное движение печных газов. Учитывая то, что принудительная вытяжка для дымохода снижает затраты на изготовление воздуховодов, ее используют в современных системах дымоудаления.

Возможно вам приходилось самостоятельно устанавливать вентилятор на дымоход? Пожалуйста, расскажите об этом нашим читателям. Что подтолкнуло вас к установке дымососа и с какими трудностями пришлось столкнуться во время монтажа. Оставляйте свои комментарии в расположенном ниже блоке.

Обычно воздухообмен в помещениях многоквартирных домов осуществляется с помощью естественной вентиляции. Поступление воздуха обеспечивается через оконные проемы. Современные окна обеспечивают высокую герметичность и изолируют комнаты от окружающей среды, чем нарушают процесс воздухообмена. Установка вытяжных вентиляторов помогает улучшить циркуляцию воздуха.

Воздухообмен в помещениях

Длительное время использование естественной вентиляции считалось наиболее оптимальным способом обеспечения воздухообмена. До сих пор большинство домов использует именно этот принцип, поскольку система характеризуется простотой устройства и не требует затрат энергии для перемещения объемов воздуха.

Воздухообменная система решает ряд важных задач:

• поступление свежего атмосферного воздуха;
• удаление продуктов неполного сгорания бытового газа;
• устранение неприятных запахов;
• удаление углекислого газа;
• снижение температуры в помещениях;
• регулирование влажности.

Перемещение уличного воздуха в помещения происходит за счет разницы давлений в комнатах и снаружи дома. При открытых окнах движение воздушных масс существенно усиливается — так осуществляется проветривание.

Естественная вентиляция разрабатывалась при повсеместном использовании окон с деревянными рамами. Оконные проемы имели достаточное количество щелей, чтобы обеспечить смену требуемых объемов воздуха. Ситуация существенно усложнилась при появлении и широком распространении стеклопакетов, в конструкции которых предусмотрено использование высокоэффективных уплотнителей. Ставший герметичным оконный проем перестает пропускать уличный воздух, что может полностью нарушить работу вентиляции.

Более дорогие модели современных окон снабжены специальными клапанами для проветривания. Однако стоимость таких конструкций побуждает покупателей отказываться от продвинутых моделей и отдавать предпочтение более дешевым.

В результате первыми страдают помещения, в которых по проекту размещены вентиляционные выходы:

1. Кухня. Здесь особенно важно удалять продукты сгорания бытового газа, если дом газифицирован. От этого зависят здоровье и безопасность пребывания человека в помещении в процессе приготовления пищи. Работа четырех конфорок газовой плиты требует обмена не менее девяноста кубических метров воздуха в час. С этим объемом не всегда справится вентилятор вытяжки, а подобранная правильно вытяжная вентиляция обязательно решит проблему.
2. Ванная комната. Использование больших объемов воды создает повышенную влажность. Неэффективно работающая вентиляция не только снижает удобство пользования ванной, но и способствует появлению плесени, активно размножающейся в теплой и влажной среде.
3. Туалет. Здесь требуется повышенный воздухообмен для обеспечения свежести.

Кроме того, хорошая работа вентиляционных каналов обеспечивает удаление воздуха из жилых комнат, поскольку уличные воздушные массы проходят сначала через них, а лишь затем попадают в воздуховоды кухни, ванной и туалета.

Есть и еще одна проблема, негативно сказывающаяся на воздухообмене. Вентиляционные каналы за длительное время эксплуатации накапливают на своих стенках значительное количество жира, пыли, копоти и других загрязнений. Ближайший выход воздуховода в квартире можно очистить и самостоятельно, а вот вертикальные каналы недоступны.

Рекомендуем ознакомиться:  Виды декоративных решёток для вентиляции

Помимо этого, жильцы не вправе самостоятельно их обслуживать — чисткой может заниматься только организация, которой доверена эксплуатация здания. Многие компании игнорируют решение этого вопроса, поэтому вентиляционные каналы остаются неочищенными в течение десятилетий. В результате часто можно столкнуться с затрудненным отводом воздуха даже при открытых окнах.

Решить проблему некачественного воздухообмена может переход к принудительной вентиляции. Проще всего прибегнуть к установке в штатные отверстия воздуховодов обычных вентиляторов.

Конструкции и принцип действия

В зависимости от предполагаемых задач и условий эксплуатации может потребоваться выбор модели вентилятора определенной конструкции. Классификация вытяжных вентиляторов для помещений ведется по принципу действия и варианту установки. В соответствии с поставленной задачей можно выбрать устройство одного из двух видов:

1. Осевой вентилятор. Наиболее известная разновидность, имеющая самую простую конструкцию. Перемещение воздушных масс осуществляется с помощью крыльчатки, на которой под углом установлены лопасти. Лопасти, вращающиеся в цилиндрическом кожухе, захватывают воздух и толкают его в осевом направлении. Этот способ характеризуется высокой производительностью работы, поскольку позволяет перегонять существенные объемы воздуха за небольшой промежуток времени. Основной недостаток такой конструкции — неспособность справляться с большими аэродинамическими нагрузками. Осевые модели могут эффективно работать только совместно с воздуховодами большого диаметра, не загрязненными существенным количеством отходов. Если здание высокое, то на нижних этажах устройства такой конструкции могут не справляться с поставленными задачами.
2. Центробежный вентилятор. Имеет более сложную конструкцию, которая раньше встречалась только в составе промышленных вентиляционных систем. Корпус устройства выполнен в виде спирального кожуха. Внутри на валу установлено колесо с закрепленными на цилиндрической поверхности лопатками. Ключевое значение в работе устройства имеет форма кожуха. В процессе работы воздух захватывается лопатками и начинает движение от оси вращения к периферии. Одновременно происходит увеличение давления в результате сжатия воздушной смеси. Под действием вращения и центробежных сил сжатый воздух движется по спирали кожуха и выбрасывается в выходное отверстие, соединенное с вентиляционным каналом. Подобный принцип устройства не может обеспечить высокую производительность, зато создает приемлемое давление, позволяющее протолкнуть отработанный воздух даже в узкий и загрязненный воздуховод. Устройства именно такого типа рекомендованы для установки на нижних этажах зданий.

Существуют и менее значимые отличия в конструкции устройств. В центробежных вентиляторах лопатки могут быть наклонены как в направлении вращения колеса, так и против него. Смотрящие назад лопатки позволят добиться экономии электроэнергии. Лопатки, загнутые вперед, обеспечивают большее давление, за счет этого повышается эффективность работы. Если в экономии электричества нет необходимости, при одинаковой производительности модель с наклоненными вперед лопатками может иметь меньший диаметр колеса или более низкую скорость вращения. Таким способом можно снизить уровень шума.

Рекомендуем ознакомиться:  Воздуховоды как часть системы дымоудаления

Принципиальное значение имеет и конфигурация устройства, которая выбирается в соответствии с предполагаемым способом монтажа. Вентиляторы обоих принципов действия могут иметь два исполнения:

1. Для наружной установки. Чаще всего используется именно это разновидность. Устройство размещается в отверстии воздуховода. Снаружи механизм закрывается декоративной решеткой. Основной недостаток такого способа размещения — увеличенный уровень шума в процессе работы.
2. Канальные. Конструкция предполагает размещение внутри вентиляционного канала. Чем дальше устройство находится от вентиляционной решетки, тем ниже шум в помещении. Эта особенность позволяет устанавливать устройства повышенной мощности, не опасаясь возникновения чрезмерно громкого шума. Недостаток устройств этого вида заключается в увеличенной сложности монтажа. Иногда форма и конфигурация воздуховодов не позволяют устанавливать канальные модели.

Выбор модели

Чтобы выбрать вытяжной вентилятор, недостаточно определиться с принципом его действия. Существует ряд дополнительных факторов, от которых зависят эффективность работы устройства в конкретных условиях, долговечность и удобство эксплуатации. Чтобы покупка оправдала ожидания, нужно изучить и проанализировать все особенности прибора.

Производительность работы

Принято считать, что за один час весь объем воздуха в помещении должен смениться десять раз. В паспорте устройства обязательно указывается потребляемая мощность. Однако это не означает, что более мощный вытяжной вентилятор всегда эффективнее. Производительность работы принято измерять в кубических метрах воздуха, перемещаемых устройством в течение часа работы. Сейчас этот параметр указывается в сопроводительной документации большинства устройств.

Для выбора оптимальной модели устройства следует вычислить объем помещения, в котором планируется установка прибора. Полученное значение умножается на требуемую кратность смены воздуха. Устройство с большим значением производительности будет удовлетворять потребностям по обеспечению воздухообмена.

Используемые материалы

Подавляющее большинство устройств на сегодняшний день изготавливаются из пластика. При современном уровне развития химической промышленности качественный пластик может обеспечивать достойные прочностные характеристики, надежность и долговечность.

Однако следует обращать внимание на качество изготовления отдельных деталей. Визуально отличить хрупкий дешевый пластик бывает довольно сложно. Помочь может тщательный осмотр поверхности всех элементов. Дешевая продукция обычно имеет следы некачественного литья, незачищенные швы и другие мелкие дефекты. Лучше всего они заметны с внутренней стороны корпуса, крыльчатки и других элементов. Если устройство выглядит неаккуратно, от его покупки лучше отказаться.

Уровень шума

Шум прибора во время работы никак не влияет на эффективность устройства, но может доставлять определенные неудобства. Желательно не использовать устройства, шум от которых превышает 40 дБ. Применительно к бытовым моделям это требование утратило актуальность, поскольку они характеризуются значительно меньшей шумностью. Дорогие модели способны работать почти беззвучно.

Рекомендуем ознакомиться:  Вытяжка для газовой колонки

Вращающиеся элементы могут устанавливаться на вал с применением подшипников или втулок. Подшипники не только более долговечны, поскольку подвержены меньшему износу, но и меньше шумят. Истирающиеся со временем втулки могут начать дребезжать. Появление посторонних звуков может служить признаком скорой поломки устройства.

Защита от пыли и влаги

Часто бытовой вентилятор подвержен воздействию повышенной влажности, поэтому нелишним будет обратить внимание на его степень защиты. Она определяется маркировкой IP, состоящей из двух цифр. Первая цифра определяет защиту от механических проникновений посторонних предметов и пыли, а вторая показывает защиту от жидкостей.

Защита от пыли не имеет для работы вентилятора решающего значения, поэтому вполне может быть нулевой. Защита от влаги более важна. Если вентилятор устанавливается в ванной комнате, следует отдавать предпочтение моделям с влагозащитой выше 4. Такой показатель свидетельствует о защите от направленных брызг. Допускается использовать устройство и с меньшими значениями, если прибор размещается высоко под потолком, где он недоступен для направленных потоков воды. На кухне и в туалете защита устройства от влаги не так важна.

Процесс монтажа

Установить и подключить вытяжной вентилятор своими руками довольно просто. Потребуются минимальные навыки и стандартный набор инструментов. Работа состоит из следующих этапов:

1. Подведение кабеля. На этапе ремонта помещения кабель лучше проложить в штробе. Если такой способ чрезмерно сложен или стены уже отремонтированы, лучше использовать кабельный канал. Обычно для подключения используется двужильный кабель. Если устройство предполагает заземление, необходимо использовать трехжильный. Выключатель устанавливается только для моделей с простейшей электрической схемой. Если прибор имеет встроенные датчики движения или влажности, на него должно постоянно подаваться напряжение.
2. Подключение. Работы можно проводить только на обесточенной линии. Прибор необходимо установить на заранее подготовленное для него место. Подсоединение проводов выполняется в соответствии с типом контактов, расположенных на корпусе устройства.
3. Фиксация корпуса. Большинство накладных моделей просто прижимаются к стене с помощью саморезов, для этого в корпусе предусмотрены специальные крепежные места. Канальные модели чаще всего фиксируются на специальный клей.
4. Установка декоративной решетки. Накладные модели обычно комплектуются декоративной накладкой, которая закрывает вентиляционное отверстие.

В случае затрудненного воздухообмена установка вентилятора в воздуховод помогает существенно улучшить параметры вентиляции помещений. Для продолжительной службы лучше выбирать модели качественной сборки. Тип устройства определяется условиями эксплуатации, а его производительность — объемом помещения. Самостоятельный монтаж и подключение не вызовут трудностей даже при отсутствии специальных навыков.

<index>

Основным элементом любой принудительной системы вентиляции является вентилятор. Он призван обеспечить качественную рециркуляцию воздуха как в бытовых, так и в промышленных помещениях. Модель выбирается в зависимости от подготовленного проекта, а монтаж канального вентилятора под силу даже начинающему мастеру.

Простейшая схема вентиляции с канальным вентилятором представлена на рисунке.

Разновидности канальных вентиляторов

Существует несколько типов канального вентилятора, приспособленных для установки в воздуховоды определенной конфигурации.

Осевые

Такой тип создает подачу потоков воздуха непосредственно по воздуховодам посредством вращения устройства с лопастями вокруг своей оси, при этом направление движения масс совпадает с вращением вала. Эффективность таких устройств достигает значения в 75%.

Радиальные

Такие изделия канального типа эффективно вытягивают отработанный воздух их разных помещений при помощи центробежных сил. Для установки в комнате для водных процедур идеально подходит изделие, у которого рабочие лопатки будут загнуты против вращения — эффективность у них возрастает до 80%, при работе нет сильного шума.

Комбинированные

Симбиоз радиального и осевого канального вентилятора считается специалистами по эксплуатации аналогичного оборудования одним из современных достижений в усовершенствовании этого вида изделий. Принцип функционирования у них основан на воздействии центробежных сил на поток воздуха и вращении вала двигателя, а эффективность использования достигает 80%.

Характеристики изделия

Чтобы правильно установить своими руками канальный вентилятор, каждому пользователю надо знать его технические характеристики:

• max расход воздуха — 5330 м³/ч;
• max давление — 900 Па;
• перфорации для скрепления с трубопроводами — 100-400 мм;
• небольшой уровень звукового воздействия;
• производительность может регулироваться;
• установка производится быстро, при этом не требуется особых навыков;
• техническое обслуживание, своевременная очистка во время эксплуатации не занимают много времени.

В трубопроводе обязательно делается специальный люк, чтобы было удобно осматривать устройство и производить необходимые работы по обслуживанию.

Что нужно для монтажа

Когда производится установка канального вентилятора, то нужно правильно соединить его с воздуховодом, чтобы не возникало утечек, поток воздуха должен двигаться плавно без пульсации. Воздуховоды бывают трех основных сечений: квадрат, круг и прямоугольник. Канальные вентиляторы изначально оборудованы фланцами квадратного сечения, поэтому при их монтаже нужно определиться с применением переходников и разных вставок.

Есть модели вентиляторов, монтаж электрического привода которых может быть произведен в различном положении, но есть и такие, где двигатель разрешено устанавливать только в горизонтальном или вертикальном положении. При сборке конструкций своими руками необходимо сверяться со схемой установки, рекомендуемой изготовителем.

Чтобы правильно выполнить монтаж и подключение канального вентилятора к электросети, вам потребуются такие элементы:

• составные части воздуховода;
• сам вентилятор;
• пружинные или резиновые амортизаторы;
• соединители каналов, уплотняющие вставки;
• электрические кабели, защитные устройства (азо), устройства для качественного заземления.

Аналогичные системы установленного образца применяются в помещениях, где есть повышенная влажность, но нет оконных проемов: комнатах для личной гигиены, прачечных, расположенных в цокольном или подвальном помещении.

Система вентиляции может иметь разветвленную сеть и различное сечение, но вентилятор обозначенного типа устанавливается всегда внутри канала или монтируется в трубу воздуховода с соблюдением всех рекомендаций.

Среди достоинств использования такого оборудования специалисты отмечают следующие факторы.

1. Весьма несложный монтаж, который отвечает всем установленным нормативам.
2. Устройство можно расположить в любом удобном для монтажа положении, нужно только подобрать соответствующую модель.
3. К любой электрической сети вентилятор можно подключить быстро, для этого есть специальные клеммы в коробке на его корпусе.
4. Можно производить регулировку расхода воздуха для увеличения производительность изделия.

Одним из самых распространенных способов закрепления вентиляторов является установка их на стальных стержнях с резьбой и ленте с отверстиями или на кронштейнах.

Особенности установки

Прежде чем начинать монтаж, необходимо зарегистрировать и утвердить этот проект в госструктурах, ответственных за эксплуатацию здания. В нем должны быть перечислены условия использования всей системы будущей вентиляции, порядок выполнения работ, используемые при этом материалы и схема разводки вентиляционных воздуховодов и шахт.

Канальные вентиляторы устанавливаются в любом месте воздуховода и под любым углом, самое экономически выгодное — это прямоугольное сечение всех воздуховодов, таким способом экономится свободное место.

Для увеличения производительности устанавливают несколько вентиляторов параллельно, а для повышения рабочего давления их монтируют последовательно.

Для вентиляции любого размера ванной комнаты вполне хватает одного канального изделия. Чтобы обеспечить герметичность, используют специальные компоненты, а для устранения нежелательной вибрации — прокладки из материала, поглощающего негативные воздействия колебаний и уменьшающего шум от работы устройства.

Для осуществления необходимого контроля над параметрами изделия устанавливают следящие системы, если такие действия необходимы. Пульт управления выводится в удобное место, для регулировки скорости вращения применяют специальные устройства тиристорного типа.

Подключение к электросети

Правильно подключенный вентилятор всегда находится под напряжением — так называемый ждущий режим, о чем свидетельствует индикатор, расположенный на его корпусе. Многие модели оборудованы таймерами включения, которые запускают устройство после окончания водных процедур и выключают его через определенное пользователем время, достаточное для эффективного проветривания.

Как подключить канальный вентилятор к домашней электрической сети? Поможет вложенная в инструкцию по эксплуатации изделия схема подключения.

Многие изделия могут работать в любом положении, при их монтаже и подключении надо строго выполнять следующие правила:

• надо оставлять участки длиной не менее полутора метров перед всасывающими и напорными патрубками;
• фланцы диаметром или длиной стороны более 400 мм необходимо усилить дополнительными креплениями;
• вентилятор закрепляется на самостоятельных подвесках или кронштейнах, чтобы избежать излишней нагрузки на воздуховод и его гибкие вставки;
• монтировать изделие в таком месте, чтобы обеспечить к нему удобный доступ через штатные люки, устроенные в воздуховоде для его правильной эксплуатации;
• при высокой влажности перемещаемого потока воздуха, когда есть опасность выпадения конденсата, то канальный вентилятор с открывающейся плитой электродвигателя монтируют раструбом кверху.

В инструкции по использованию устройства есть все рекомендации производителя по правильной его установке с соблюдением всех предосторожностей.

Достоинства канальных вентиляторов

Эти устройства обладают такими несомненными преимуществами:

• весьма высокая производительность и эффективность;
• низкий уровень шумового воздействия на окружающих;
• безусловная компактность расположения;
• точная балансировка вала, что способствует длительной работе без необходимого технического обслуживания;
• простой монтаж.

При выборе такого типа вентилятора для комнаты, где осуществляется личная гигиена всех проживающих в квартире, пользователям следует обращать внимание на диаметр изделия, чтобы он соответствовал размерам используемого воздуховода. Кроме этого, стоит поинтересоваться специальным параметром, отвечающим за обмен воздуха в единицу времени для помещения, куда будет устанавливаться изделие, чтобы производительность была соответствующая. Для ванной комнаты эта величина будет равна 8, для санузла — 10, а для душевой она возрастает до 25. Чтобы точно подсчитать нужную для качественной вентиляции вашего помещения производительность вентилятора, надо знать объем помещения и умножить его на стандартную кратность обмена воздуха.

Например, при высоте 2,75 м и площади 5,5 кв. метров ванной комнаты, производительность вентилятора должна быть не менее 5,5х2,75х8 = 121 м³/ч.

Зная рассчитанную величину производительности, легко можно подобрать соответствующий ей канальный вентилятор.

</index>В продолжение темы:Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике:Расчет потребленияэлектроэнергии техникойРассчитатьx25.05.2019Как правильно выбрать постельное белье с подогревомОбогреватель23.03.2019Электрическая печь для организации финской сауныОбогреватель16.03.2019Как правильно рассчитать печь для бани или сауныОбогреватель

Извините. Данных пока нет.

Ваше мнение Загрузка …Обзоры техникиКалькуляторрасчетаэлектроэнергииРассчитатьИспользуемые источники:

• http://vannayasovety.ru/oborudovanie/ustanovka-ventiliatora-svoimi-rukami.html
• https://pikabu.ru/story/vstraivaemaya_tikhaya_vyityazhka_na_kulerakh_120_svoimi_rukami_7016364
• https://sovet-ingenera.com/vent/montazh/ventilyator-v-dymohod-dlya-uluchsheniya-tyagi.html
• https://topventilyaciya.ru/ventilyaciya/elementy/podklyuchenie-vytyazhnogo-ventilyatora.html
• https://tehnika.expert/klimaticheskaya/ventilyator/montazh-kanalnogo.html
