Установка газовой колонки в квартире – инструкция по скрытому монтажу и подключению (105 фото)

Что можно и что нельзя делать с газовой колонкой, подводкой к ней газа и системой вентиляции во время ремонта на кухне? Это одна из наиболее актуальных для наших посетителей тем. Публикуем подробные разъяснения ОАО«МОСГАЗ» по этому вопросу.

Какие требования к расположению газовой колонки и системе вентиляции при проведении ремонта на кухне?

Вопрос: Добрый день! Приобрела квартиру в доме, где горячее водоснабжение идет от газовой колонки. Сейчас на стадии ремонта моя кухня и у меня появился ряд затруднений. Вид колонки мне совершенно не нравится и дабы стилистически все срослось с кухней у меня есть несколько вопросов.

1. Могу ли я«спрятать» колонку в фальш шкафчик, при условии, если изнутри он будет отделан железом(ну или чем там нужно)?
2. Могу ли я трубу — подводку газа к колонке сделать без гибкого шланга, а сразу жесткую, так же с вентилем?
3. На каком расстоянии от колонки должен находится вентиль и газовая труба?
4. Какая нормативная высота(от пола и от потолка) у газовых труб с вентилями?
5. Какая минимальная высота трубы газоотвода может быть?
6. Отверстие дымохода у меня вплотную к потолку, я хочу сделать натяжной потолок, могу ли я сместить ниже отверстие дымохода под газоотводную трубу?

Заранее благодарю за ответы!

Ответ: Уважаемая Варвара Сергеевна! ОАО«МОСГАЗ» рассмотрело Ваше обращение от 09.02.2016г. и сообщает следующее.

В соответствии с пп. 4.2, 4.2.1, 4.2.4, 4.2.9 норматива Москвы по эксплуатации жилищного фонда ЖНМ-2004/03«Газопроводы и газовое оборудование жилых зданий», утвержденного и введенного в действие постановлением Правительства Москвы от 02.11.2004 № 758-ПП лицам, пользующимся газооборудованием, запрещается

• проводить самовольную перестановку, замену и ремонт газового оборудования
• вносить изменения в конструкцию дымоходов и вентиляционных систем, в прокладку газопроводов
• застраивать газопровод стенами, панелями, замуровывать их в стенах и заделывать кафельной плиткой.

Газопровод должен быть доступен для осмотра и технического обслуживания.

На основании пп. 3.19, 3.21 для прокладки внутридомовых газопроводов и подключения газовых приборов к газопроводу применяются сертифицированные стальные трубы.

Отключающее устройство устанавливается на опуске к газовому прибору на высоте 1,5-1,6 м от пола; расстояние от газопровода до газового прибора следует принимать из условия обеспечения возможности монтажа, осмотра, ремонта газопроводов и устанавливаемой на них арматуры, но не менее 20 см от прибора.

На основании пп. 3.37, 5.11.1 того же норматива проточные водонагреватели устанавливаются на стенах из негорючих материалов на расстоянии не менее 2 см от стены, в т. ч. от боковой стены.

Боковые части близлежащих шкафов должны быть обработаны специальным средством или состоять из негорючих материалов.

При установке железных соединительных труб(ЖСТ, используются для устройства вытяжки) необходимо соблюдение следующих параметров:

• общая протяженность — не более 3 м в домах-новостройках и не более 6 м — в существующих;
• количество поворотов — не более трех, с радиусом закругления не менее диаметра трубы;
• звенья трубы должны плотно вдвигаться одно в другое по ходу отходящих газов на менее чем на 0,5 диаметра трубы;
• при присоединении к дымоходу ЖСТ не должна пересекать сечение канала и иметь ограничительную шайбу или гофр;
• высота вертикального участка железных соединительных труб — не менее 50 см, в помещениях высотой 2,7 м допускается не менее 25 см; уклон — не менее 0,01(1 см на пог. м) в сторону газового прибора;
• окраска — огнестойким лаком;
• наличие противопожарной разделки в местах пересечения трудносгораемых перегородок;
• расстояние от ЖСТ до потолка и стен: негорючих материалов — не менее 5 см;
• из трудносгораемых материалов — не менее 25 см.;
• наличие и соответствие нормам«кармана» для сбора мусора в дымоходе с люком для чистки — не менее 25 см от нижнего края ЖСТ.

Одновременно сообщаем, что для подключения газового проточного водонагревателя на жесткую подводку Вы можете обратиться в территориальное управление по эксплуатации и ремонту газового хозяйства, адрес которого можно узнать на официальном сайте ОАО«МОСГАЗ»(www.mos-gaz.ru). Сотрудники данного управления с выездом на место составят эскиз на переделку газопровода, выпишут счет и заключат договор на производство работ. После оплаты счета работы будут выполнены.

Расчет стоимости переделки внутриквартирной газовой разводки осуществляется на основании Территориальных сметных нормативов для Москвы(ТСН-2001), введенных в действие постановлением Правительства Москвы от 14.11.2006 № 900-ПП. Льготы не предусмотрены.

Устройство дымоходов и систем вентиляции жилых зданий выполняется по проекту на строительство дома.

В соответствии с пп. 5.3, 5.11.2 того же норматива, техническое обслуживание, ремонт дымовых каналов и систем вентиляции осуществляется специализированными организациями чистильщиков по договорам с управляющими жилищно-эксплуатационными организациями. Контроль качества произведенного ремонта дымовых каналов возлагается на жилищно-эксплуатационные организации. Исходя из изложенного, Ваши вопросы по смешению отверстия дымохода следует направить в управляющую компанию.

В дополнение сообщаем: ответственность за безопасное пользование бытовыми газовыми приборами, за их содержание в надлежащем состоянии возлагается на собственников и нанимателей жилых помещений(ст. 210 Гражданского кодекса РФ, ст. 30,67 Жилищного кодекса РФ).

Источники:

ОАО «МОСГАЗ»

Содержимое:к правильно повесить колонку на кухнеЛюбое газопотребляющее оборудование считается потенциально опасным. В СНиП и СП подробно описаны правила, ограничивающие размещение котлов и водонагревателей, а также требования к правильной установке газовой колонки на кухне. В частности, в строительных нормах оговаривается:Правила оговаривают монтажную высоту газового оборудования относительно пола и потолка и виды отделочных материалов, которые можно использовать для облицовки потолка в кухне с колонкой.

Как правильно повесить колонку на кухне

Определяя будущее расположение газового водонагревателя ориентируются на действующие СП 62.13330 (ранее СНиП 42-01-2002), с прописанными особенностями установки. Как правило, установка колонки выполняется после изготовления проектной документации. Чтобы правильно подключить газовый водонагреватель, нужно будет выполнить работы строго по имеющейся монтажной схеме.Основные правила расположения газовой колонки на кухне по СНиП:Высота от пола до нижнего края нагревателя 80-120 см. Разрыв между потолком и верхним краем корпуса не менее 30 см.Правильное расположение колонки необходимое условие для ее безопасной работы и предотвращения аварийных ситуаций. Самостоятельное подключение газового водонагревателя чревато штрафными санкциями и отключением потребителя от газоснабжения.

Можно ли переносить колонку в другое место на кухне

Любые изменения: перенесение колонки или её замена требуют повторного изготовления проекта на газоснабжение. Причем если колонка была установлена по старым правилам, действующим до 60 г., ее установка будет происходить по СНиП, действующим сегодня. Так, в старых требованиях разрешалось монтировать газовый водонагреватель в ванной. Современные нормы это запрещают. Колонку потребуется перенести на кухню.Что касается размещения оборудования, то хозяин квартиры может столкнуться со следующими сложностями. Переносить газовый водонагреватель в пределах кухни, без необходимости в изменении проекта, допускается в пределах 1,5 м от первоначального расположения. Если необходимо установить колонку на другую стену или сдвинуть более полутора метров — это будет приравниваться к прокладке новой газовой магистрали и потребует согласований и изготовления нового проекта.

Можно ли объединить кухню с комнатой если есть газовая колонка

В СНиП оговариваются требования к помещениям, где может быть установлено газопотребляющее оборудование. Допускается подключение колонок и котлов в нежилых комнатах и технических помещениях. При перепланировке кухни необходимо учитывать несколько регламентирующих правил:Объединение комнаты и кухни теоретически возможно. Начиная с 2011 г. большинство строгих запретов было устранено. После упразднения СНиП и появления СП (сводов правил). В самом документе указывается, что требования носят рекомендательный характер. Для малогабаритных кухонь увеличение площади за счет квадратных метров смежного помещения может быть единственным выходом.

Разрешено ли закрывать трубы от газовой колонки

Строго говоря нет. Скрыть трубы допускается только при условии, что к ним будет свободный доступ. На практике это означает, что можно использовать декоративный короб с ревизионными люками или дверями.Спрятать трубы от колонки в глухих нишах: полностью зашить гипсокартоном или пластиком будет грубым нарушением. При очередном посещении инспектор выпишет штраф и укажет на необходимость демонтировать декоративный короб, кончено при условии, что он не имеет окошек для осмотра трубопровода.

Можно ли устанавливать вытяжку в кухне с колонкой

Допускается использование естественной приточно-вытяжной вентиляции. Ставить вытяжку на кухне с газовым проточным водонагревателем можно только если она не будет создавать принудительную циркуляцию воздуха.Причина этого запрета проста. Если произойдет утечка, искусственная вентиляция на кухне направит газ в канал и распространит по квартирам соседей, не имеющих электрической вытяжки.

Можно ли закрыть колонку фасадом

Согласно правилам, описанным в СНиП, газовый водонагреватель должен быть установлен на уровне глаз в прямой видимости человека. Фактически потребитель должен видеть имеется ли горение (работает ли колонка). Одновременно важно обеспечить беспрепятственный приток воздуха, необходимого для сжигания газа.Чтобы замаскировать колонку нужно учесть несколько действующих ограничений:

• Короб не должен иметь нижней и верхней части, чтобы обеспечить полноценный приток воздуха и не вызвать пожар по причине нагрева воспламеняющегося материала шкафчика от греющейся поверхности дымохода.

Газовая колонка на кухне не закрывается мебельным фасадом. Нарушение предусматривает штрафные санкции.

Как скрыть газовую колонку на кухне

Полностью закрыть водонагреватель не получится. Поэтому рекомендовано приобретать кухонный гарнитур вместе с газовой колонкой, так, чтобы декор водонагревателя совпадал с текстурой и внешним видом мебели.Выше описывалось, что оборудование, встроенное в интерьер кухни не должно иметь фасада. В коробе не устанавливается нижняя и верхняя часть. Между стенками колонки и горючей поверхностью оставляют минимальный разрыв в 15 см.

Можно ли делать натяжной потолок на кухне с газовой колонкой

Чтобы ответить на этот вопрос следует узнать какие требования оговаривают нормативные документы. Для облицовки поверхности над газовым водонагревателем используются исключительно негорючие материалы с индексом не менее М1 — не могут самостоятельно загореться и поддерживать горение. Именно такая категория присвоена пленочным натяжным потолкам.При монтаже учитывают несколько нюансов:Натяжные потолки на кухне с газовой колонкой хороший вариант, соответствующий требованиям пожарной безопасности. Существующие правила ограничивают применение исключительно горючих материалов.Комбинация газовая колонка и натяжной потолок полностью соответствует СНиП и СП. Отдельно можно выделить, что материал не способствует развитию плесени и скапливанию конденсата, что считается дополнительным плюсом, увеличивающим комфорт эксплуатации водонагревателя.

Какой потолок лучше сделать на кухне с колонкой

В СНиП и СП не описаны все материалы, которые можно использовать для облицовки. Основное требование и критерий выбора — пожаробезопасность. Рекомендованные виды отделки:

• Потолок из гипсокартона — поверхность шпаклюют, после чего окрашивают. Если дымоход подходит к потолку. Обои клеить запрещено.
• Подвесной потолок системы «Армстронг» — на данный момент материалу присвоен класс НГ (негорючий). Панели не возгораются самостоятельно и не могут поддерживать горение. Хороший вариант для обустройства кухни.
• Панели ПВХ на потолке — в случае кухни с встроенной газовой колонкой этот вариант облицовки недопустим. Панели быстро воспламеняются и при горении выделяют токсичный газ. Пластиковый потолок прямо противоречит действующим строительным нормам и правилам пожарной безопасности.

Для выравнивания поверхности допускается применение любых гипсовых и штукатурных смесей, с последующим окрашиванием водоэмульсионной краской. На кухне с газовой колонкой должен быть потолок изготовленный без применения горючих материалов. Оклеивать поверхность обоями и красить ее эмалью категорически запрещено.

Как разместить на кухне холодильник и колонку на газе

При правильной установке между колонкой и холодильником выдерживают технологический разрыв в 40-80 см. В старых «хрущевках» выдержать такое расстояние не представляется возможным. Нередко водонагреватель ставят непосредственно над холодильником, что не совсем верно с точки зрения действующих сводов правил (СП).Современные газовые колонки с закрытыми камерами сгорания, в описанной выше связке, работают без проблем. Установка водонагревателя больше влияет на функциональность холодильника (в инструкции производителя указывается на то, что ставить технику возле любого греющегося оборудования запрещено). Инспекторы закрывают глаза на это незначительное нарушение, разрешая эксплуатацию газового водогрейного оборудования.Прежде чем планировать замену колонки и ее перемещение, следует получить консультацию в Газовой службе. Неправильное подключение, нарушения при монтаже водонагревателя или облицовки стен и потолков приводят к отключению оборудования и штрафным санкциям.</li>

Проточные газовые водонагреватели – традиционный атрибут объектов старого жилого фонда. Этот тип оборудования мало знаком владельцам квартир в многоэтажках с централизованным ГВС. Однако собственники хрущевок его все еще активно эксплуатируют. Далеко не все из них знают, как производится установка газовой колонки в квартире.

Согласитесь, этот вопрос нуждается в доскональном разборе. Неграмотный монтаж агрегата, перерабатывающего газ, обернется серьезной угрозой. Исключить малейшие риски поможет информация, изложенная в нашей весьма полезной статье. Мы ознакомим вас со всеми тонкостями и деталями установочного процесса.

Представленные нами тщательно проверенные и систематизированные сведения подкреплены фото-подборками и видео. У нас вы получите полноценные ответы на все возможные вопросы, возникающие при подключении газовых агрегатов.

Если газовый водонагреватель не предусмотрен

В доме, где разрешена установка газового оборудования, такого как плита, может быть запрещена установка колонки. Это ограничение относится к домам где более 11 этажей. На монтаж колонки в такой квартире не выдаст разрешение ни один контролирующий орган, так как это опасно для жильцов.

Помимо этажности поводом для отказа может стать перепланировка. Квартиры-студии не подходят для установки газового оборудования, так как приборы должны устанавливаться в нежилых помещениях.

Если кухня совмещена с жилой комнатой, то это делает использование газовых приборов незаконным. Перед перепланировкой нужно учитывать эти ограничения. Это же можно отнести к квартирам, где кухня отсутствует или является общей.

Галерея изображенийГазовые водонагреватели с проточным принципом действия в квартирах преимущественно используются для подготовки горячей воды, в старых двухэтажных постройках могут служить агрегатом для поддержания температуры теплоносителяУстановка газовой колонки допускается в домах не выше пяти этажей, не подключенных к централизованной системе ГВС. В высотных домах, подключенных к центральному ГВС, газовое оборудование не устанавливаетсяГазовыми проточниками оборудуют также небольшие частные дома, площадь которых не превышает 150 м²Проточный водонагреватель обрабатывает проходящую через него воду в объеме, необходимом для сиюминутного использованияГазовая колонка не предназначена для формирования запаса горячей воды и поддержания ее температуры, что объясняет ее небольшие, удобные для эксплуатации размерыГазовые проточные водонагреватели для квартир выпускают в настенном исполнении. Располагать их следует так, чтобы был гарантирован свободный доступ для обслуживания колонки и узлов ее подключенияВ одном помещении не допускается установка более двух газовых колонок. Разрешено использование и проточного, и накопительного оборудования в количестве по 1 шт. Исключение — многоуровневые квартирыГазовое нагревательное оборудование допускается к установке только в частных квартирах и домах, запрещено размещение в общежитиях, спортзалах, гостиница, т.е. там, где к использованию могут быть допущены разные людиПроточный газовый водонагревательПроизводительный малогабаритный приборЭксплуатация колонки в частных домахПреимущества газовой колонкиКомпактные размеры проточного оборудованияОсобенности размещения нагревателяДва газовых водонагревателя в одном помещенииМонтаж нагревателя только в жилых домах и квартирах

Если дом не попадает под эти ограничения, то необходимо собрать пакет документов для регистрации прибора.

Порядок действий выглядит следующим образом:

1. Написать заявление в газораспределительную фирму.
2. Получить план из БТИ или Росреестра.
3. Предоставить выписку из Росреестра, подтверждающую право собственности.
4. Обратиться в профильную организацию для составления проекта.
5. Найти аттестованных специалистов из организации, которая имеет допуск к газовым работам.

После этого специалисты сделают врезку в газовую трубу, подключат прибор и сдадут водонагреватель в эксплуатацию.

Для определения возможности установки нужно внимательно изучить кадастровый паспорт квартиры. Там можно найти информацию о параметрах помещения, где планируется монтаж водонагревателя (+)

Крайне не рекомендуется своими руками выполнять установку газовой колонки в обход законного порядка. Эти действия не только ведут к штрафным санкциям, но и подвергают опасности жизни людей.

Проект установки водонагревателя на газовом топливе выглядит так. На нем обозначено место подключения прибора, а также разводка газовых труб (+)

Если колонка уже ранее устанавливалась

При смене водонагревателя в случае его неисправности подлежит замене и паспорт прибора. Если самостоятельно монтировать газовую колонку, то в паспорте ново прибора будут отсутствовать отметки о вводе в эксплуатацию и осмотрах.

Согласно требованиям пожарной безопасности в домах должен ежегодно производиться осмотр газового оборудования. Самовольная замена водонагревателя не останется незамеченной и скорее всего будет отключение прибора и пломбировка

После получения замечания необходимо будет подключать колонку повторно, приглашая сертифицированных специалистов.

В их обязанности входит осмотр вентиляционной системы. В старых домах они могут быть забиты мусором. Эксплуатировать забитые вентиляционные ходы опасно. Это может послужить причиной отравления угарным газом с летальным исходом. Если решение о самостоятельном монтаже водонагревателя принято, то в первую очередь нужно проверить вентиляцию.

Требования к помещению с газовым оборудованием

Место, где будет установлена газовый водонагреватель, должно быть более кубатурой более 7,5 м³. Высота в комнате не должна быть ниже 2,0 метров. Этой высоты согласно нормам достаточно для газовой колонки. В помещении должно быть остекление.

Окно не может быть глухим, должна иметься возможность проветривания в случае утечки. Общая площадь остекления (без рамы) определяется по формуле:

С=O*0,03,

Где:

Окно должно пропускать воздух для экстренного проветривания. Обычная кухня полностью соответствуют этим требованиям, в том случае, если она оборудована дверью. Если в кухне отсутствует дверь, то ее необходимо установить.

Примерная схема размещения колонки с учетом пожарных норм. Дверь должна иметь не менее 0,8 м квадратных метров закрытой площади без остекления

Желательна установка в помещении газового анализатора. Он поможет обнаружить утечку газа. Это устройство не является обязательным, но помогает отслеживать работу газовых приборов. Он реагирует на превышение в воздухе пропана, а затем предупреждает об этом сигналом.

Галерея изображенийУстановка газового водонагревателя проточного типа допускается только в нежилых помещениях, объем которых должен быть не менее 7 мᶾДопускается монтаж и эксплуатация газового оборудования только в помещениях с высотой потолка не менее 2 мПерерабатывающее газ оборудование допускается устанавливать и использовать в помещениях с вентиляционным каналом и окном с форточкойДля формирования устойчивой тяги дверь в помещение, предназначенное к установке колонки, не должна плотно прилегать к полу, должен оставаться зазор минимум в 1 см. В идеале использовать дверь с вентиляционными отверстиямиМесто расположения газовой колонкиНормированная минимальная высота потолковНаличие вентиляционных приспособленийВентиляционный зазор в эксплуатируемое помещение

Требования к вентиляции и дымоходу

Для создания циркуляции воздуха в помещении необходимо вентиляционное отверстие. Оно не должно быть забито, через него должен спокойно проходить воздух. Если пренебречь этим правилом, то в случае утечки газа жильцы квартиры получат отравление с тяжелыми последствиями.

Значительно увеличится риск детонации бытового газа, если он не будет удаляться естественным путем, так как утечка может произойти в ночное время суток, когда человек не в состоянии ее обнаружить.

Для нормального функционирования газовой колонки нужно дополнительно провести дымоход. Он может быть выведен в общую домовую систему или непосредственно на улицу. При сооружении дымохода необходимо учесть, что он не может иметь более двух изгибов под углом 90 градусов.

Общая длина дымохода не должна превышать трех метров. Допускается три варианта расположения дымоотводной трубы.

Вариант ее расположения определяется местоположением водонагревателя. Трубы для отвода продуктов сгорания должны быть выполнены из негорючих материалов. Стоит отдавать предпочтение дымоходам с наименьшей теплопроводностью (+)

Труба должна иметь вертикальный участок в месте подсоединения к водонагревателю. Длина вертикального участка обязана быть больше или равна 50 см. Длина горизонтального участка трубы не должна превышать двух метров.

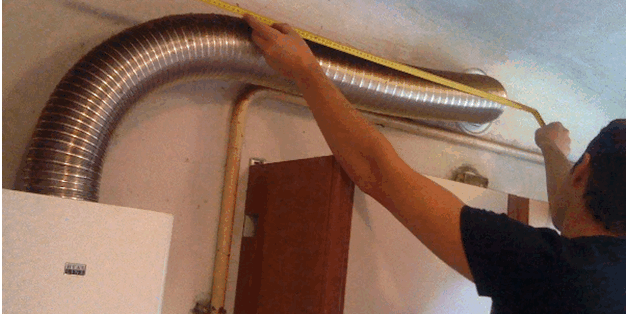

Допускается выполнение дымохода из гибкой гофрированной трубы, но необходимо исключить ее провисание, которое может блокировать отвод продуктов сгорания.

На схеме подробно описано как можно, а как нельзя делать монтаж дымохода в квартире. Помимо длины труб есть требования к их уклону. На каждый метр необходимо соблюдать двух градусный уклон (+)

Если устройство колонки не подразумевает проведение дымохода, то нельзя ограничиваться вентиляционным отверстием в стене. Необходимо установить полноценную вытяжку, но даже в этом случае у газовой службы возникнут вопросы к подобной системе отвода угарного газа.

Галерея изображенийКанал, предназначенный для отвода продуктов сгорания от газовой колонки, должен выводиться в общедомовую вентиляционную шахту. Он должен иметь минимум поворотов и участков, затрудняющих отток газаВ устройстве дымоотвода для газового проточного водонагревателя используются жесткие и гофрированные трубы из пластика или металлаВсе чаще владельцы газового оборудования отдают предпочтение простым в установке гофрированным вариантам трубыВ устройство каналов для отвода дыма по сей день применяются трубы и поворотные элементы из оцинкованной жести, пластика, нержавейки, окрашенной сталиДымоотвод от газовой колонкиГофрированная труба для дымоотводаСооружение газоотвода из полимерной гофрыДымоотвод из жестких труб и поворотов

Устройство дымохода в квартире с деревянными стенами

В домах из дерева разрешено использование водонагревателя на голубом топливе, но должны соблюдаться противопожарные нормы установки газовой колонки. Дымоход не может соприкасаться с деревом, между ними нужно поместить негорючий материал.

В качестве теплоизоляции может быть использована базальтовая или минеральная вата. Допускается использование термостойкой монтажной пены.

Это необходимо для предотвращения возгорания в случае сильного нагрева дымохода. Как правило, в деревянных домах старой постройки не предусмотрены дымоходы, либо они предназначены для печного отопления. В аварийных домах запрещена установка газового оборудования.

Галерея изображенийНа стены, выполненные из пиломатериалов или обшитые вагонкой газовые колонки устанавливаются с устройством невозгораемой защитыГазовую колонку запрещено монтировать непосредственно на деревянные стены без установки металлического листа по асбестуВ идеале стены под установку газовой колонки должны быть оштукатурены и защищены металлическим листом или керамической плиткойПеред установкой защитной невозгораемой системы стены из древесины необходимо обустроить теплоизоляцией. Если они облицованы плиткой, использовать изоляцию необязательноПравильная установка на деревянную поверхностьНарушение правил установки колонкиЗащитный фартук из керамической плиткиОсобенности применения теплоизоляции

Правила расположения колонки

Водонагреватель не может располагаться на несущей стене здания. Это прямо запрещено требованиями к установке газовых колонок. В случае взрыва это может повлечь повреждение здания или его частичное разрушение.

Для уточнения возможности установки прибора нужно взять информацию из кадастрового паспорта квартиры и общего плана дома. Эту информацию можно уточнить, вызвав специалистов.

Предъявляются требования к пространству от самой колонки до противоположной стены. Расстояние не должно быть менее одного метра. Это необходимо для свободного доступа к прибору для его обслуживания и осмотра. Также нельзя монтировать трубы для подачи газа в стены.

Это затрудняет осмотр коммуникаций и поиск утечки газа в квартире. При выявлении этого нарушения будет выдано предписание об устранении и разъяснена информация о том, как правильно надо устанавливать газовую колонку и куда обратиться.

Стена где планируется монтаж колонки должна быть подготовлена соответствующим образом. С нее должны быть удалены горючие материалы, такие как обои и ПВХ панели

Колонка должна находиться от стены на расстоянии более 10 см. Не допускается установка газового водонагревателя на деревянную стену без предварительной подготовки. На месте установки должна быть установлена пластина из стали, равная или превышающая по площади заднюю стенку прибора.

Не допускается установка колонки над газовой плитой. Эти приборы должны находиться на расстоянии не менее 1 метра друг от друга. Также нельзя использовать вытяжку для газовой плиты в качестве отвода продуктов сгорания. Нельзя использовать один дымоход для вытяжки и газовой колонки. Это прямо запрещено нормами безопасности.

Галерея изображенийВыбирая место для монтажа колонки, необходимо соблюдать нормативные расстояния, обеспечивающие безопасную эксплуатацию. Между мойкой и газовым оборудованием должно быть не менее 30 смМежду газовой плитой и проточным водонагревателем должно быть расстояние не менее 10 смПеред газовым водонагревателем на поставляющей газ трубе обязательно должен быть установлен запорный кран, необходимый для перекрытия магистралиМежду смесителем и выходом нагретой воды из газовой колонки рекомендовано оставлять расстояние в 1 м, требующийся для нормальной работы автоматикиНормы расстояния от мойкиДистанция между плитой и газовой колонкойЗапорная арматура на газоподающей трубеСпецифика расположения смесителя

Специфика монтажа газового подвода

Трубы находящиеся в квартире являются собственностью ее владельца, но самовольное изменение в системе подачи газа делать нельзя. Для любых изменений необходимо получить разрешение газовой службы, в противном случае будет выписан штраф.

Если газовая колонка уже была установлена на этом месте, то существенных изменений проекта это не вызовет. Достаточно перекрыть газовый кран на трубе и произвести ее замену. Если водонагреватель устанавливается впервые, то понадобиться делать разводку.

На схеме обозначен способ правильной разводки газовых и водопроводных труб. В зависимости от материала труб понадобятся инструменты для сварки металла или пайки пластика (+)

При самостоятельном монтаже труб нужно соблюдать следующие правила:

1. Перекрывать газ перед началом работ.
2. Проводить работы с открытым окном.
3. Удалять мусор из труб, возникший при монтаже.
4. Не проводить трубы через дверные и оконные проемы.
5. Не использовать вентиляционную шахту для прокладки труб.
6. Не монтировать газопровод в стену.
7. Не использовать гибкие шланги длиной более 3 метров.
8. Окрашивать металлические трубы.

Особое внимание нужно уделить герметизации соединительных элементов газопровода. Для этого нужно использовать уплотнитель и герметик. После завершения разводки можно приступать к установке прибора.

Проверка герметичности газовых каналов

После установки водонагревателя необходимо проверить газовые трубы на предмет утечки. Если есть газовый анализатор, это значительно упрощает процедуру и повышает качество проверки. Если этот прибор отсутствует, то можно воспользоваться старым способом.

Для этого понадобиться обычное мыло, баночка и кисточка. В банке растворяется мыло до состояния жидкой эмульсии. Далее последовательно при помощи кисточки эмульсия наносится на места соединения труб. По мере нанесения нужно отслеживать появление пузырьков на обработанных участках. В случае их появления необходимо ликвидировать утечку.

Перед проверкой на утечку нужно принять необходимые меры безопасности. Обязательно нужно отключить все электрические приборы

Ни в коем случае нельзя проверять утечку газа при помощи огня. Это опасно и может привести к взрыву. Не стоит рисковать своей жизнью и жизнями соседей.

Газовое оборудование нуждается в регулярном осмотре и периодическом проведении чистки. Почистить колонку можно самостоятельно, но если совсем нет опыта в обслуживании подобных систем, лучше обратиться в компанию, заключившую с вами договор на поставку газообразного топлива и обслуживание задействованных в этом приборов.

Разбор самых распространенных ошибок при установке

Самой частой ошибкой является установка газовой колонки в ванной комнате. В этом помещении, как правило, нет окна. Особенно опасно ставить колонки без дымохода. Есть модели водонагревателей, в которых угарный выходит через отверстия, а его отвод из помещения происходит через вентиляционное отверстие в стене.

Второй по распространенности ошибкой выступает стремление спрятать прибор, чтобы он визуально не выбивался из интерьера. Часто газовая колонка устанавливается в шкаф. Это приводит к нарушению правильного функционирования газовой колонки.

Даже если соблюдено расстояние в 10 см от стенок шкафа и отсутствует нижнее дно, то приток воздуха все равно будет недостаточным для охлаждения прибора. Он будет остывать дольше, что значительно сократит срок его эксплуатации

Третья ошибка, которая часто встречается, это перепутанное подключение газовой трубы в колонке. Это приводит к попаданию воды в газопровод. Жидкость попадает туда через газовую колонку и далее движется вниз по трубам. Так вода попадает в газовое оборудование соседей снизу, полностью выводя его из строя.

Удаление жидкости производиться газовыми службами. После обнаружения источника в квартире собственника отключат газ, и выпишут штраф. Так выглядит предписание об отключении газа

Препятствовать работникам ГорГаза выполнить отключение нельзя. В случае отказа будет вызван наряд полиции, так как подвергаются опасности жизни людей.

Ответственность за самовольную установку

Если врезка в трубу для подключения колонки выполнена в обход прибора учета, то такое деяние подпадает под ст. 7.19 АК РФ. За это предусмотрена административная ответственность в виде штрафных санкций.

Для физических лиц штрафы составляют от полутора до двух тысяч рублей. Это наименьшее из возможных мер для незаконно подключившихся к газовой системе. О том, как производится официальное подключение к газовой централизованной магистрали, подробно изложено в следующей статье, с которой мы советуем ознакомиться.

Помимо административного кодекса, самовольная врезка и установка газового оборудования попадает под действие ФЗ No 69 «О пожарной безопасности». Согласно тексту документа собственник имущества несет административную или уголовную ответственность в зависимости от тяжести наступивших последствий.

Если действия принесут имущественный ущерб третьим лицам, то собственник обязан будет возместить его в полном объеме. Помимо этого за нарушение может быть назначен штраф в размере 80 000 р. Если был причинен значительный вред здоровью соседей, то собственник может быть взят под арест и лишен свободы на срок до двух лет.

Выводы и полезное видео по теме

Ролик #1. Как правильно соединять и герметизировать трубы:

Ролик #2. Чем опасно подключение колонки без соблюдения пожарных норм:

Ролик #3. На видео краткое изложение норм установки газовой колонки с подробным рассмотрением основных моментов:

Если было принято решение об установке водонагревателя в квартире своими силами, то необходимо сделать монтаж по всем правилам. Категорически запрещается экономить на материалах для установки. Это тот случай, когда лучше подстраховаться и переплатить. В противном случае последствия могут быть трагическими. Лучше пригласить специалиста и один раз произвести оплату, чем постоянно выплачивать штрафы от газовой службы.

Появились вопросы по теме статьи, нашли недочеты или есть ценные сведения, которыми вы хотите поделиться с другими посетителями сайта? Пожалуйста, напишите комментарий в расположенном ниже блоке.

Грамотно подобранный и правильно смонтированный дымоход для газовой колонки обеспечивает бесперебойную ее работу и безопасность людей, проживающих в помещении. Это важный вопрос, недооценка которого может привести к трагедии. Случаи отравления угарным газом и сегодня не являются редкостью. Рассмотрим в деталях, для чего нужен дымоход, что он собой представляет, критерии выбора, порядок его установки и обслуживания.

Что это такое и для чего он нужен

Газовые колонки — это устройства, где производится нагрев протекающей по трубам воды открытым пламенем. При сгорании природного газа образуются токсичные вещества, которые опасны для жизни человека.

Их необходимо удалять из комнаты, в которой находится оборудование. Для этого устанавливается дымоотводная труба, выводящая отработанные вещества наружу. Кроме этого, за счет перепада давления в топку втягивается чистый воздух, необходимый для непрерывного горения.

Как устроен дымоход

Это сооружение, представляющее собой герметичный канал, проложенный между камерой сгорания и вытяжной шахтой, если речь идет о квартире в многоэтажном строении. В частном доме труба выводится непосредственно на улицу. Такое решение принимается и при монтаже котлов автономного отопления, устанавливаемых в квартире.

Вытяжные системы состоят из таких частей:

• приемный патрубок;
• магистраль определенной длины и конфигурации;
• фитинги для поворота канала;
• стаканы для сбора конденсата;
• проходные элементы;
• вентиляционный грибок.

Воздуховоды могут быть утепленными или нет. Выбор зависит от особенностей здания.

Принцип работы

Задачей вентиляционных каналов является отвод продуктов горения. В основе этого процесса лежит естественный подъем вверх горячего угарного газа, плотность которого меньше, чем у воздуха в комнате. Тяга будет настолько выше, чем больше разница по высоте между камерой сгорания и конечной точкой трубопровода.

Вытяжные каналы выводятся максимально высоко, а количество углов уменьшается, насколько это позволяет конструкция строения.

Виды и конструкции

По своей конструкции колонки делятся на два типа:

1. С открытой камерой, забирающей воздух из комнаты. Его движение происходит за счет естественной тяги.
2. С закрытой камерой. В нее воздух подается турбиной, а продукты горения изначально изолируются в корпусе.

Разница в устройстве определяет выбор определенных типов дымоходов.

Изготавливают их из таких материалов:

• керамические трубы, укладываемые в кирпичные шахты;
• нержавеющая сталь с утеплителем (сэндвич) или без;
• эмалированное железо для внутренней прокладки;
• гофрированная алюминиевая труба.

У каждого варианта имеется свой срок службы, цена, уровень надежности и безопасности.

Какой лучше выбрать

Существует несколько критериев, которыми нужно руководствоваться при выборе системы дымоудаления:

1. Коаксиальный тип применяется для обустройства печей закрытого типа. Он представляет собой двойную трубу, по одной втягивается воздух, а по второй удаляется дым.
2. Монолитные трубы используют при монтаже колонок открытого типа. Их устанавливают вдоль стен и вентиляционных шахт.
3. Гибкий гофрированный канал служит для вывода газа в общий дымоход непосредственно от колонки. Допускается использовать его на поворотных участках, когда температура удаляемых продуктов снижается.

Выбор лучше остановить на прочной, надежной и долговечной нержавеющей стали. Тонкая гофра может в любой момент прогореть или порваться.

Сделать самому или заказать

Браться за самостоятельное изготовление дымоходов стоит только в том случае, если есть хорошие знания теории в этой отрасли, набор профессиональных инструментов и умение ими пользоваться. Малейший просчет может привести к фатальным последствиям.

Намного проще и быстрее заказать готовое изделие и доверить его монтаж специалистам. Но, эта услуга обойдется намного дороже, чем работа своими руками. Стоит тщательно взвесить свои возможности перед принятием решения. В этом поможет изучение нормативной документации по данной теме.

Строительные нормативы

Монтаж дымоходов производится, в соответствии с требованиями, изложенными в СНиП 2.04.05–91. Они определяют высоту, сечение, пропускную способность каналов и правила проведения монтажа.

Требования пожаробезопасности к дымоходам

Каналы разрешается устанавливать внутри зданий, изготовленных из кирпича и бетона. При прокладке в домах из дерева необходима теплоизолирующая прокладка шириной не менее 40 см.

Основные правила установки отводного трубопровода изложены в таблице:

№	Место прокладки	Расстояние до объекта (см)
1	Снизу от приточного отверстия	250
2	Рядом с приточным отверстием	30
3	Над поверхностью грунта	220
4	Над проемом окна	25
5	Под проемом окна	25
6	Вдоль деревянной стены	30
7	Вдоль бетонной стены	10
8	Над плоской кровлей	150

Каждые 200 см трубопровод должен быть прикреплен к несущей стене металлическими хомутами. Минимальная длина канала для создания хорошей тяги предусмотрена не менее 500 см. Если такая возможность отсутствует, требуется установка вентилятора.

Сила тяги

От этого показателя зависит качество горения голубого топлива и скорость удаления угарного газа. По действующим нормам она должна быть не менее 1,5 кубических метров в час при скорости потока 18-20 метров в секунду.

Приток воздуха для забора в открытую камеру сгорания обеспечивается из приточных вентиляционных отверстий или из соседних помещений.

Если двери в комнату держатся закрытыми, то под ними или в них обустраивается вентиляционный проем площадью 0,2 квадратных метра и более.

Изготовление и установка дымохода своими руками

Правила монтажа отводных каналов едины для колонок любого типа и года выпуска.

Перед началом работы рекомендуется проконсультироваться со специалистами. Следует помнить, что подключение колонки могут проводить только сотрудники сертифицированной службы.

Из каких материалов лучше сделать

На монтаже дымохода для водонагревателя экономить нельзя. Во-первых, дешевые изделия быстро приходят в негодность. Во-вторых, они не отличаются той производительностью, которая требуется для эффективного отвода продуктов горения.

Целесообразно останавливаться на материалах, отвечающих следующим критериям:

• прочность;
• устойчивость к коррозии;
• водонепроницаемость;
• огнеупорность;
• долговечность;
• гибкость и эластичность.

Больше всего таким требованиям соответствует двойная труба из нержавеющей стали с утеплителем из базальтовой ваты.

Чертеж и схемы

Схемы составляются на персональном компьютере или отрабатываются на бумаге. Предварительно делаются замеры стен, потолков и крыши.

Чертеж делается в масштабе, чтобы иметь возможность точно определить соответствие конструкции требованиям СНиП. Кроме этого по схеме проводится расчет необходимых материалов для изготовления канала удаления дыма из водонагревательной колонки.

Расчет размеров

При проведении расчетов необходимо учесть, что для водонагревателей с вертикальным патрубком необходимо обеспечить не меньше 250 см вертикального канала.

Кроме этого, необходимо учесть следующие нюансы:

• диаметр дымохода не меньше сечения патрубка;
• количество углов не более трех;
• общая длина горизонтальных участков не больше 300 см;
• обязателен небольшой уклон в стороны колонки;
• допускаемый уклон при обходе элементов здания — 30 °.

Не допускается вывод дымохода в шахту, предназначенную для вентиляции. Это чревато аварийной ситуацией или отравлением жильцов дома.

Видео по монтажу

Особенности монтажа

При прокладке канала в бетонных плитах следует соблюдать осторожность, чтобы не ослабить их несущую способность. Для изготовления сквозных отверстий нужно использовать алмазную коронку с диаметром, незначительно превышающий этот показатель у дымохода. Оставшиеся щели заполняются огнеупорной глиной и штукатурятся.

В деревянном доме в потолочном перекрытии делается проем, края которого находятся от внешних стенок трубы на расстоянии 38-40 см. После этого отверстие закрывается асбестовыми плитами, а пустота заполняется утеплителем.

Если устанавливается коаксиальная труба, то следует делать ее максимально короткой. В противном случае турбина не сможет эффективно закачивать воздух.

Целесообразно провести дымоход через стену по кратчайшему пути.

Частые ошибки и проблемы при установке

Неопытные мастера допускают при монтаже дымоходов такие ошибки:

• установка рядом с опасными в пожарном отношении объектами;
• обустройство каналов сеточками для защиты от мусора и насекомых (снижается тяга);
• игнорирование врезки стаканов для конденсата;
• отсутствие притока воздуха извне;
• неправильные расчеты сечения и высоты трубы;
• отсутствие теплоизоляции на участках, проходящих через холодные зоны.

Перед запуском дымохода в работу необходимо обязательно проверить его на устойчивость и герметичность.

Обслуживание и чистка

Согласно требованиям СНиП вытяжные каналы должны быть обследованы и обслужены два раза в год.

Проверяются следующие моменты:

• засорение;
• толщина нагара;
• целостность стенок;
• состояние тяги.

При обнаружении отклонений от нормы проводится частичная разборка дымохода, его прочистка, ремонт или замена поврежденных участков.

Советы специалистов

Все работы по установке дымохода необходимо проводить в строгом соответствии с действующим законодательством. Особое внимание следует обратить стыкам труб.

При самостоятельном монтаже дымохода ввести его в эксплуатацию может только дипломированный специалист.

На конструкцию выдается документ, дающей право ей пользоваться.

Заключение

Монтаж дымохода для водогрейного агрегата не представляет собой больших сложностей. Если продумать вопрос о порядке его установки еще до покупки колонки, то это поможет избежать многих сложностей и поможет выбрать оптимальную расстановку всех устройств.

Одним из наиболее распространенных устройств, способных обеспечить бесперебойное горячее водоснабжение дома, является газовая колонка. Она прекрасно справляется с подогревом любого объема воды в кратчайшие сроки. При этом современные модификации позволяют четко задавать требуемую температуру и автоматически включаются-выключаются в соответствии с режимом работы водоразборной точки.

Проточные водонагреватели, работающие на газе, довольно экономны и безопасны в эксплуатации. Единственное неудобство заключается в необходимости организации качественного отвода продуктов сгорания. Раз и навсегда решить эту проблему можно только с помощью грамотной установки вытяжной трубы для газовой колонки. При выборе параметров и конфигурации системы дымоотвода необходимо руководствоваться инструкциями производителя и действующими нормативными документами.

Требования нормативных документов

Согласно таблице определений НПБ 252-98 вытяжная труба для газовой колонки является соединительной для дымоотводящего патрубка аппарата и дымового канала. Соответственно она транспортирует продукты горения газа и должна отвечать требованиям, которые предъявляются к дымоходам. Их несоблюдение чревато загазованностью помещения и отравления угарным газом.

Все требования к дымоходам изложены в следующих нормативных документах:

• НПБ 252–98;
• Правила производства трубо-печных работ ВДПО;
• СП 42-101-2003, приложение Г
• СП 60.13330.2012, который является актуализированной редакцией СНиП 41-01-2003 (взамен СНиП 2.04.05–91).

Основные положения, которые непосредственно касаются дымоудаления от бытовых газовых колонок, сводятся к следующим пунктам:

• Площадь сечения вытяжной трубы принимается не менее сечения выходного патрубка агрегата;
• Необходимо обеспечить полную герметичность дымохода, его стойкость к коррозии и высоким температурам до 200 °C;
• Прокладка соединительных труб через жилые комнаты запрещена;
• Вертикальный участок вытяжной трубы на выходе из колонки должен быть высотой от 500 мм, в отдельных случаях допускается уменьшение до 250 мм;
• Соединительные трубы должны быть длиной до 3 м в новых зданиях и до 6 м в существующих;
• Допускается  использовать не более 3-х поворотов с радиусом изгиба не меньше диаметра;
• Вытяжная труба устанавливается на расстоянии от потолка или стены из несгораемых материалов не менее 5 см, если же они сгораемые или трудносгораемые, то не менее 25 см. Расстояние может быть уменьшено до 10 см за счет принятия защитных мер согласно СП 42-101-2003;
• Если соединительная труба для газовой колонки проходит через неотапливаемое помещение, то необходимо использовать теплоизоляцию;
• Вытяжная труба должна прокладываться с уклоном 0,01 или больше в сторону прибора.

Важно! Удаление продуктов сгорания возможно только через дымовые каналы или специально установленные дымоходы, использование вентиляционных каналов строго запрещено.

Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата. Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа.

Каждое топливосжигающее устройство должно иметь отдельный дымовой канал или трубу. В отдельных случаях допускается отвод отработанных газов от колонки и котла в один дымоход с увеличением сечения трубы. При этом ввод продуктов сгорания в канал должен производиться на разных уровнях на расстоянии не менее 0,75 м или на одном уровне с применением рассечки высотой 0,75 м и толщиной 0,12 м.

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

На заметку: круглое или прямоугольное отверстие под входом в дымовой канал предназначено для чистки сажи и должно быть всегда доступно для обслуживания. Делая генеральную уборку в кухне, не забывайте открывать дверку и вычищать сажу, листья и прочий мусор.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской)  кровле – не менее 200 см.

После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

На заметку: в помещениях с герметично закрытыми окнами газовая колонка может периодически отключаться из-за недостаточного притока воздуха. Автоматика прекращает работу водонагревателя для предотвращения обратной тяги, которая может возникнуть вследствие разрежения воздуха в помещении. Для устранения проблемы достаточно держать окно кухни в режиме микропроветривания при работе колонки.

Выбор материала трубопровода

Отправляясь за покупкой вытяжной трубы, нужно тщательно изучить условия монтажа, знать модель газовой колонки, диаметр патрубка дымоудаления и необходимые длины участков трубопровода. Желательно запастись схемой расположения водонагревателя с указанием всех расстояний, это поможет лучше ориентироваться при выборе необходимых элементов и при необходимости получить консультацию специалиста.

Согласно СП 60.13330.2012 соединительные и дымовые трубы должны быть изготовлены из негорючих материалов с эквивалентной шероховатостью внутренней поверхности не более 1,0 мм. Кроме того они должны быть плотными с классом герметичности В и не допускать подсосов воздуха на соединениях и в местах примыкания к дымовому каналу. Рекомендуется применение таких материалов как керамика и нержавеющая сталь.

В СП 42-101-2003 допускается использование кровельной или оцинкованной стали с толщиной от 1 мм и более, гибких металлических гофрированных труб и унифицированных элементов, поставляемых в комплекте с агрегатом.

Очень важно, чтобы материал вытяжной трубы был стойким к коррозии, так как конденсат может довольно быстро ее разрушить. Чем более гладкой будет внутренняя поверхность, тем меньше сажи на ней соберется. Шероховатость наружной поверхности не нормируется, но с точки зрения удобства проведения уборки более гладкий материал для соединительной трубы будет практичнее.

Тем не менее, довольно популярны для подключения газовой колонки к дымовому каналу гофрированные трубы. С ними легко работать, и они очень удобны в стесненных условиях. Их применение позволяет успешно огибать препятствия и осуществлять скрытый монтаж, пряча оборудование в шкафчики и закрывая трубопровод съемными панелями.

Основным недостатком гофрированных труб является возможность прогорания под воздействием высоких температур. Поэтому в целях пожарной безопасности рекомендуется применять гофру из нержавеющей стали, а не более дешевую алюминиевую.

Оцинкованная сталь толщиной 1 мм является вполне приемлемым материалом, но существует мнение, что при сильном нагреве оцинковка может выделять вредные вещества. Соответственно ее применение нежелательно для моделей с высокой температурой уходящих газов.

Довольно хорошо себя зарекомендовали вытяжные трубы из стали с покрытием жаростойкой эмалью. Белые блестящие трубы довольно симпатично смотрятся на кухне и способны вписаться почти в любой интерьер.

Идеальным материалом с точки зрения долговечности, эстетичности и соблюдения всех требований является нержавеющая сталь. Ей не грозит ни коррозия, ни прогорание, ни скопление пыли, ни случайные повреждения. Вполне закономерно он оказывается самым дорогим.

Порядок монтажа

Монтаж вытяжной трубы для газовой колонки из любого материала начинается с проведения замеров и подготовки всех необходимых элементов. В случае с гофрой порядок проведения работ очень простой. Достаточно взять трубопровод нужной длины, одеть на дымоотводящий патрубок водонагревателя и зажать хомутом. Свободный конец вставляется в декоративное кольцо и фиксируется в проеме дымового канала. Здесь главное соблюсти соответствие диаметра гофрированной трубы размеру выходного отверстия колонки.

Для всех остальных материалов нужно подготовить необходимое количество прямых и поворотных элементов, которые будут вставляться друг друга, формируя нужную конфигурацию дымохода по принципу конструктора. Углы поворота применяются стандартные или изготавливаются индивидуально под конкретные размеры.

При сборке следует обеспечить максимальную плотность соединений. Вхождение одного элемента в другой должно быть не меньше половины диаметра. Для лучшей герметизации применяется жаростойкий герметик. Места стыков скрепляются хомутами и располагаются вне перекрытий в свободном доступе.

Выполняя крепление вытяжной трубы для газовой колонки, следует исключить вероятность прогиба, а также соприкосновения с электропроводкой, газовыми трубами и другими коммуникациями. Для прохода через перекрытия и кровлю необходимо использовать дополнительную теплоизоляцию или специальный узел – разделку.

В связи с ограничением по количеству допустимых поворотов количество возможных конфигураций дымохода довольно ограничено. Всего возможно три основных варианта в зависимости от расположения вытяжного отверстия. Еще два можно получить путем зеркального отражения предыдущих.

Все требования и рекомендации, изложенные выше, касаются аппаратов с открытой камерой сгорания. Нормами допускается также удаление продуктов сгорания через наружную стену без вертикального дымового канала от газовых колонок с закрытой камерой сгорания и принудительным выбросом отработанных газов. В этом случае монтаж осуществляется по инструкции завода-изготовителя с соблюдением нормативных расстояний и длины коаксиального дымохода, указанных в  СП 42-101-2003.

Заключение

Таким образом, установка вытяжной трубы для газовой колонки имеет много важных нюансов. Учитывая большую опасность, которая может возникнуть при несоблюдении или частичном нарушении нормативных требований, необходимо с максимальной серьезностью подойти к этому вопросу и по возможности доверить выполнение всех работ профессионалам.

Качественный монтаж соединительной трубы является залогом безопасности эксплуатации газовой колонки. Четкое соблюдение всех предписаний нормативных документов обеспечит стабильность работы устройства и позволит хозяевам пользоваться удобным водонагревателем без опасения отравления угарным газом.

Используемые источники:

• https://energovopros.ru/novosti/gaz/42830/
• https://avtonomnoeteplo.ru/vodonagrevateli/721-ustanovka-i-skrytie-gazovoy-kolonki-na-kuhne.html
• https://sovet-ingenera.com/otoplenie/vodonagrevatel/ustanovka-gazovoj-kolonki-v-kvartire.html
• https://vseotrube.ru/ventilyatsiya-i-dymohod/dlya-gazovoj-kolonki
• https://znatoktepla.ru/truby/kak-vybrat-trubu-dlya-gazovoj-kolonki.html
