Котлы на твердом топливе и газе

Общая информация о комбинированных котлах

Данная комбинация в отопительных агрегатах — редкий случай. На современном рынке достаточно широко представлены гибридные установки, работающие на природном газе и дизельном топливе, на дровах и электричестве, или использующие электрику и газ. Бытовые комбинированные котлы отопления дрова-газ представлены одним-двумя производителями, этому есть масса объективных причин.

Современные комбинированные котлы на твердом топливе и газе можно разделить на 2 категории:

Установки, конструкция которых позволяет переходить с одного энергоносителя на другой для его использования в течении определенного промежутка времени. Основным топливом для такой установки может служить газ, но при небольшой модернизации появляется возможность перейти на дрова. Чаще встречается обратный вариант: твердотопливные котлы переводят на газ путем установки газогорелочного устройства.
Универсальные отопительные агрегаты, конструкция которых позволяет использовать оба вида топлива поочередно без каких-либо конструктивных изменений. При этом переход с одного энергоносителя на другой может осуществляться автоматически.

Отопительные установки первого типа имеют традиционную конструкцию для сжигания твердого топлива. В нее входит одна камера сгорания, изготовленная из стали или серого чугуна, жаротрубный теплообменник и водяная рубашка. Переход на газ осуществляется установкой газовой горелки вместо нижней загрузочной дверцы или прямо в дверцу с помощью специального переходника. Такие комбинированные котлы отопления дрова-газ невозможно часто переводить с одного энергоносителя на другой по вполне понятным причинам. Однако, они имеют определенный спрос, поскольку некоторые домовладельцы не всегда имеют возможность отапливать свой дом с помощью газа или дров. Примеры агрегатов данного типа, представленных на рынке, — Куппер, КЧМ-5.

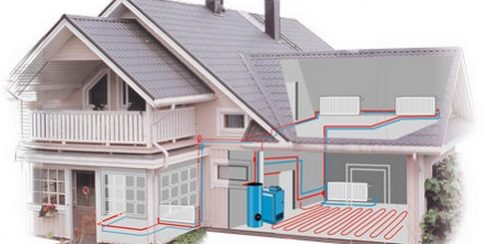

Система отопления с двумя котлами

Конструкция и принцип работы

Вторая категория комбинированных котлов отопления имеют более сложную конструкцию с двумя автономными камерами для разных видов топлива. Их расположение в корпусе котла бывает 2 вариантов:

Топка для дров находится внизу корпуса, в ней стоит колосниковая решетка камера для золы со своей дверцей. Камера для сжигания природного газа расположена над топкой и полностью изолирована. Единственный канал, который их соединяет – это дымоход, он должен открываться для камеры, находящейся в работе. Патрубок второй простаивающей топки закрывается специальной заслонкой, управляемой автоматикой либо вручную.
Обе камеры расположены рядом и имеют одну общую стенку. Дымоход у них также общий, при этом продукты сгорания совершают от 3 до 5 ходов в дымогарных трубах, охлаждаясь до 150 ⁰С.

Комбинированный котел отопления дрова-газ

Некоторые многотопливные комбинированные котлы имеют конструкцию, позволяющую установить пеллетную или дизельную горелку, а из опций предлагается контур для ГВС или даже встроенный бойлер. Пример такой отопительной установки – ECO-CK Plus австрийского бренда WIRBEL. Этот производитель декларирует величину КПД при работе на дровах до 88%. Камера, которая может работать на газе или дизельном топливе, обеспечивает КПД в пределах 93%. Отопительный агрегат комплектуется всей необходимой автоматикой в зависимости от используемых энергоносителей, никакого дополнительного оборудования закупать не придется.

Порядок работы двухкамерных гибридных установок следующий: основным видом топлива в них являются дрова, которые закладываются в соответствующую топку. От розжига до полного сжигания порции дров проходит ориентировочно 4—5 часов при условии, что котел работает на полной мощности. Когда первая топка начинает затухать, а температура теплоносителя – понижаться, в работу автоматически включается газогорелочное устройство второй камеры, поддерживая температуру воды на заданном уровне.

Бытовые комбинированные котлы на газе и твердом топливе не могут автоматически переходить обратно на сжигание дров после того, как включилась газовая горелка. Причина ясна: в домашних условиях невозможно организовать автоматическую подачу древесины в первую камеру гибридной установки, исключением являются пеллеты. Поэтому после затухания топки в нее необходимо снова загрузить дрова и отключить вторую камеру.

Преимущества и недостатки комбинированных котлов

Первоочередным критерием для выбора источника тепла и вида топлива, как правило, является экономика. Отопительная установка обязана обеспечить нужное количество тепла для дома, при этом затраты на энергоносители для нее должны быть минимальными. Такой критерий, как удобство и комфорт в эксплуатации, который может дать комбинированный котел, обычно во внимание не принимается.

Многие специалисты, занимающиеся установкой и обвязкой отопительных агрегатов, подтверждают следующий факт: домовладелец, имеющий бытовой котел на твердом топливе, спустя какое-то время обращается к мастеру с просьбой установить еще один электрический либо газовый отопитель. Каждый человек хочет иметь в своем доме приемлемый для него комфорт и удобства, комбинированный котел для отопления частного дома газ-дрова может их обеспечить.

В эксплуатации гибридных установок учтена и экономическая составляющая. Сжигая дрова как более доступный для вас вид топлива, вы экономите средства и переходите на природный газ только по необходимости. Ведь если теплоноситель в системе остынет, то все равно придется затратить вдвое больше дерева, чтобы нагреть его до необходимой температуры. Газовая горелка же в автоматическом режиме будет поддерживать требуемую температуру, пока вы не загрузите следующую порцию дров.

Многотопливный котел

Если для обогрева дома постоянно используются электрические или газовые котлы отопления, можно оказаться в ситуации, когда вам не хватит лимитов, выделенных на электроэнергию или магистральный газ. Чтобы отапливать свое жилище, приходится приобретать дополнительно твердотопливную установку, избегая повышенной оплаты за использованные сверх лимита энергоносители. Возможно, находясь в ограниченных условиях их подачи, следует сделать ставку на комбинированный котел для отопления частного дома газ-дрова.

Такой же вывод можно сделать, если у вас нет возможности закупать или хранить древесину в нужном количестве на весь отопительный период. Здесь могут быть уместны комбинированные твердотопливные котлы отопления с одной камерой, которую можно переоборудовать под разные виды топлива. Вначале отапливать свой дом дровами, а когда они закончатся, установить горелку и остаток зимы топить природным газом.

Как и любое другое оборудование, комбинированные котлы газ-дрова имеют свои недостатки:

Вес и габариты установок достаточно велики.
Высокая стоимость оборудования оправдывается его функциональностью, ведь вы получаете 2 котла в одном.
Длительность горения топки с дровами невелика, поскольку часть объема установки отведена под вторую камеру сжигания газа.
КПД гибридных котлов несколько ниже, чем у собратьев, сделанных отдельно под каждый вид топлива.
В силу своих конструктивных особенностей универсальные котлы отопления сложны в установке, настройке и обслуживании. Это предполагает постоянную привязку к той или иной сервисной службе.

Заключение

Выбор источника тепла для своего дома производится в зависимости от многих факторов: доступности того или иного вида топлива, достатка, надежности энергоснабжения и так далее. При этом не стоит сбрасывать со счетов гибридные котельные установки, хотя достаточный уровень доверия к ним еще не сформирован.

Комбинированные газово-дровяные котлы – это, прежде всего, твердотопливные котлоагрегаты, имеющие лишь немного модифицированную конструкцию, в которую можно установить газовую горелку, сжигающую природный либо сжиженный газ. Замена горелки производится довольно быстро, своими силами согласно инструкции производителя, поэтому комбинированные котлы являются многофункциональными и, невзирая на различные мнения, сохраняют надежность и долговечность несложных твердотопливных и газовых моделей.

Несмотря на все преимущества, мы не рекомендуем рассматривать комбинированные модели (за исключением нескольких случаев), поскольку покупка отдельно газового котла и твердотопливного котла обойдется гораздо дешевле, а недостатки двухтопливной конструкции часто оказываются существенными. Разберем все по-порядку.

Что собой представляют комбинированные котлы «газ-дрова»

Котлы смешанного типа, работающие на твердом топливе и газе, это всегда напольная конструкция, по габаритам соответствующая обычным твердотопливным моделям. Без использования газовой горелки – это обычные твердотопливные котлы, сжигающие не только дрова, но и уголь, пеллеты, торф, антрацит. Обвязка, установка и подключение универсальных котлов производится аналогично однотопливным.

Для чего нужны и как применяются

Как мы уже говорили, без особых условий покупка газово-твердотопливного котла не оправдана ни экономически, ни практически.

Во-первых, суммарная стоимость отдельно приобретенных газового и твердотопливного котла в 90% ниже комбинированной модели. Стоимость котлов «газ-дрова» 19 000-35 000 рублей и газовая горелка в эту сумму не входит: ее нужно покупать отдельно. Лишь в редких случаях встречаются готовые сборки уже с газовой горелкой в комплекте. Стоимость горелки – еще в среднем 6-12 тыс. рублей.

Самые экономичные из бюджетных простых котлов для отопления частного дома

Во-вторых, эффективность и функционал отдельных однотопливных моделей практически всегда выше, чем комбинированных. Обычная конструкция твердотопливного котла показывает не самый высокий КПД (в лучшем случае до 85%) при сжигании природного или сжиженного (балонного) газа, когда даже бюджетные газовые котлы имеют КПД 88-92%. А это, соответственно, меньший расход при прежней теплоотдаче. Также комбинированные газово-дровяные котлы лишены какой-либо функциональной автоматики, которая встречается даже на бюджетных газовых моделях.

В-третьих, небольшим бонусом двух однотопливных котлов является то, что при поломке одного, второй можно использовать в качестве резервного.

Однако существуют случаи, когда покупка универсального котла, работающего на газе и дровах может быть более выгодной. Например:

при наличии доступа к любому из видов твердого топлива за символическую цену. Когда запасы твердого топлива исчерпаются, потребуется стабильное горение без вмешательства человека или у дома проведут ранее отсутствовавшую газовую магистраль, всегда можно перейти на газовую горелку;
если площадь дома довольно небольшая и выделить как минимум 8 кв. м. площади под отдельные однотопливные котлы невозможно.

Устройство и принцип работы

Комбинированная модель с установленной газовой горелкой. Схема на примере модели Теплодар Куппер ОК 15.

Конструкция таких котлов традиционная: в топочной камере сжигается твердое топливо, стенки камеры – теплообменник, внутри которого циркулирующий по системе теплоноситель. Загрузка топлива происходит через дверцу спереди, сбор золы осуществляется в зольном ящике снизу.

Если нужно перейти на газ, на дверцу зольника или специально отведенное крепление устанавливается газовая горелка с соответствующим креплением (без сварки). Однако конструкция теплообменника, рассчитанная на большой объем топочной камеры, при сжигании газа аккумулирует гораздо меньше тепловой энергии, КПД остается лишь в пределах 75-85%, как и при сжигании качественного твердого топлива.

На рынке существуют и высокотехнологичные гибридные модели с 2-мя топками, топливо в которых может сжигаться одновременно. В верхней камере сгорания обычно сжигается твердое топливо, в нижней установлена газовая горелка, разделяет камеры сгорания компактный зольный ящик и конструкция теплообменника. Однако стоимость таких моделей в пределах 200-350 тыс. рублей.

Двухтопочная модель.

Котлы с длительностью горения одной закладки топлива до 7 суток

Отзывы об универсальных котлах на твердом топливе и газе: преимущества и недостатки

Преимущества	Недостатки
Существенная экономия пространства, что особенно актуально для небольших домов площадью 40-80 м². Габариты комбинированных моделей не отличаются от однотопливных	Примитивная автоматика или ее полное отсутствие (механический регулятор тяги)
Наличие одноконтурных и двухконтурных моделей	Газовая горелка в более, чем 95% случаев не продается в комплекте с котлом
Практически все модели – энергонезависимые (не требующие подключения к электросети)	Владельцы часто отмечают довольно высокую шумность работы горелок, не сравнимую со штатными горелками газовых котлов
В комбинированных моделях часто используются долговечные чугунные теплообменники, когда в бюджетынх твердотопливных и газовых практически всегда – уязвимые к коррозии стальные	Более высокие требования к тяге дымохода, что усложняет расчеты. При неправильном проектировании тяги может быть недостаточно для полноценного сжигания газа.
Небольшой выбор многотопливных комбинированных моделей, особенно иностранных

Как выбрать комбинированный котлоагрегат

Критерии выбора практически те же, что и при выборе тт модели. Обязательно нужно определиться с:

Количеством контуров. Одноконтурные модели более распространенные, они подогревают лишь отопительный контур. Двухконтурные модели также способны подогревать санитарную воду (она не смешивается с технической водой из отопительного контура). Двухконтурные модели дороже на 10-40%, но это по прежнему наиболее дешевый способ организации в доме горячего водоснабжения.
Сжигаемым топливом. В основном комбинированные котлы рассчитаны на сжигание и каменного, и древесного угля, дров, пеллетов, торфа. Модели с чугунным теплообменником способны сжигать антрацит. Но некоторые котлы рассчитаны лишь на дрова. Виды топлива всегда описаны в технических характеристиках или паспорте котла.
Материалом теплообменника. Варианта два: сталь или чугун. Стальные теплообменника недорогие в производстве, легкие, устойчивые к перепадам температуры и механическим повреждениям, но имеют тонкие стенки и не устойчивы к коррозии, их срок службы в среднем 12-15 лет. Чугунные теплообменники тяжелые, имеют толстые стенки, не подвержены коррозии и служат более 30 лет, но используются в более дорогих моделях.
Рабочим давлением. Некоторые модели рассчитаны на рабочее давление в системе не выше 1 бар, что подразумевает невозможность использования в закрытых системах отопления с принудительной циркуляцией, где рабочее давление обычно 1,5-2 бар.
КПД. Не самый информативный показатель при сжигании твердого топлива, поскольку сильно зависит от его качества (сухости и породы древесины, зольности и теплотворности угля). Однако при использовании газовой горелки 4-5% КПД могут окупить более высокую стоимость за один отопительный сезон. Оптимальный показатель КПД – 80% и выше.

Минимально необходимая мощность

Для среднестатистического неутепленного или слабоутепленного дома в климатической зоне Подмосковья, с кладкой в 2 кирпича и высотой потолков 2,7 м, минимально необходимая мощность рассчитывается по простой формуле: 1 кВт на каждые 10 м². Также мы рекомендуем закладывать запас мощности 20-30%.

Например, для вышеописанного среднестатистического дома площадью 100 м², минимально необходимая мощность отопительного оборудования – 100/10 * 1,3(30% запаса) = 13 кВт. Котлы такой мощности не встречаются на рынке, поэтому округляем до ближайшего большего значения – 14 или 15 кВт.

Также, при покупке двухконтурного котла рекомендуется добавить к результату еще 10-15%, поскольку при подогреве горячей воды, контур отопления не подогревается. Итого 13 кВт * 1,1(10% запаса) = 14,3 кВт. Если дом находится в крайней южной или северной точке страны, хорошо утеплен, имеет высокие потолки или большую площадь остекления, учитываются корректирующие коэффициенты, изменяющие результат на 5-30% в большую или меньшую сторону.

Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты

Лучшие известные производители и модели: характеристики и цены

Теплодар Куппер ОК 15

Наиболее известный отечественный комбинированный котел, работающий на угле, дровах, пеллетах, природном газе (при установке горелки). Отличается проверенной временем надежностью за невысокую стоимость, удачной конструкцией топки, легкостью ее очистки. Отдельно стоит отметить наличие блоков ТЭНов мощностью 6 кВт, с помощью которых можно еще долго подогревать теплоноситель при полном прогорании твердого топлива в ночное время. Также владельцы отмечают довольно приятный стильный дизайн, качество сборки.

Однако имеется и достаточное количество недостатков: маленькое загрузочное отверстие и сама топка (дрова до 35 см), стальной теплообменник, относительно небольшой КПД, высокое сажеобразование.

Стоимость: 19 900-21 200 руб.

Viadrus Hercules U22 D-4

Один из лучших комбинированных котлов «газ-дрова» для отопления частного дома, также и один из самых покупаемых. Чешская модель с чугунным теплообменником отличается удобством эксплуатации и известной долговечностью, обеспеченной хорошими сплавами и качеством сборки. Котел имеет довольно хороший КПД 80% , абсолютно всеяден, имеет оптимальный размер топки (помещаются дрова длинной 40-45 см), при этом также имеет компактные габариты и стильный внешний вид.

Согласно отзывам владельцев при сильно прикрытой задвижке тяги характерно обильное сажеобразование. Чугунная конструкция, в зависимости от вариации мощности, весит в среднем 250 кг, поэтому для установки необходим усиленный пол, а для транспортировки – как минимум 3 человека. Также относительным недостатком является цена чешской модели.

Стоимость: 63 000-67 500 руб.

Roda Brenner Classic BCR-04

Еще один практически эталонный чешский комбинированный котел с чугунным теплообменником и технологичной, эффективной и практичной конструкцией. Корпус отделен слоем теплоизоляции, что снижает теплопотери через модули котла, сохраняет корпус относительно холодным. Все также отличается чешской надежностью, практичностью при эксплуатации и очистке, хороший КПД.

Согласно опыту монтажа и отзывам владельцев каких-либо недостатков и неисправностей за более, чем 6 лет эксплуатации обнаружено не было. Можно отметить лишь все еще высокую для среднестатистического российского покупателя цену.

Стоимость: 53 000-55 000 руб.

ГЕФЕСТ ВПР КСТГВ-20

Недорогой и компактный двухконтурный комбинированный котел отечественного производства. Отличается хорошим КПД 80%, достигнутым благодаря отличной конструкции теплообменника. Первичный теплообменник стальной, однако вторичный (для ГВС) – из меди. Практически всегда в заводской комплектации идет газовая горелка типа «BRAY» с известной простой итальянской автоматикой SIT.

Обратите внимание, что максимально допустимое рабочее давление всего 1 бар. Стоит также отметить, что модель довольно редко встречается в продаже.

Стоимость: 23 500-26 400 руб.

Каракан 20 ТЭГВ

Еще одна отечественная двухконтурная модель. Имеет максимально простую конструкцию, не требователен к топливу, имеет большое загрузочное отверстие и топку, а также установленный с завода блок ТЭНов.

Однако теплообменник – стальной, КПД всего 75%, вес 101 кг, а максимально допустимое рабочее давление – 1 бар. Сервисных нареканий за более 5 лет эксплуатации не было.

Стоимость: 22 500-25 000 руб.

Цены: итоговая таблица

Производитель и модель	Материал теплообменника	К-во контуров	КПД, %	Цена, руб.
Теплодар Куппер ОК 15	сталь	одноконтурный	78	19 900-21 200
Viadrus Hercules U22 D-4	чугун	одноконтурный	80	63 000-67 500
Roda Brenner Classic BCR-04	чугун	одноконтурный	80	53 000-55 000
ГЕФЕСТ ВПР КСТГВ-20	сталь	двухконтурный	80	23 500-26 400
Каракан 20 ТЭГВ	сталь	двухконтурный	75	22 500-25 000

Как подбирается газовая горелка для твердотопливного котла

Модель АГГ-13К

Универсальные газовые горелки для твердотопливных котлов, не относящиеся к заводским комплектующим конкретных моделей, подходят ко всем котлам, поскольку имеют довольно простое винтовое крепление. Исключением являются горелки, разработанные для конкретного модельного ряда. Обычно это горелки того же производителя, что и котел. В их названии или характеристиках указывается, например, «…для котлов Теплодар».

Где купить комбинированный котел «газ-дрова»

Водогрей – http://msk.kotel-tverd.ru/universalniy/drova-gaz/.
ПечиMax – https://pechimax.ru/kotly-dlya-otopleniya/kombinirovannie-koly/kombinirovannie-koly-drova-gas/.

Комбинированный котёл на газе и дровах в последнее время набирает популярность на рынке отопительного оборудования для частных домов. Основным его достоинством можно считать возможность применения нескольких видов топлива — газа, дров, опилок или угля. Это способствует большой экономии, так как использовать оборудование можно независимо от поставок конкретного топлива.

1 Разновидности котлов</span></h2>

Самый усовершенствованный котел может использовать 4 вида топлива: газ, дрова, масляную отработку и электричество. Такой способ обеспечивает эффективность и экономичность отопления. Переход с основного вида топлива на вспомогательные происходит в автоматическом режиме.

Комбинированные котлы бывают нескольких разновидностей:

1. На газе и твёрдом топливе. Основной плюс — независимость от поставок газа.
2. На газе и отработке. Преимущество в эффективности обогрева всего помещения, а также простоте переключения с одного вида топлива на другое.
3. На газе, электричестве и отработке. Идеально подходит для обогрева загородных коттеджей. Газ или дизель относительно быстро нагревает помещение, а электричество поддерживает заданную температуру.
4. На газе, твёрдом топливе и отработанном масле. Имеет много полезных функций и подходит для любых частных домов и коттеджей.
5. На газе, твёрдом топливе, электричестве и отработке. Этот вид характеризуется большой экономичностью, поскольку расходы на топливо существенно снижены.

‘ >Про котлы отопленияРекомендуемКомбинированный отопительный котёл на дровах и электричестве

2 Особенности агрегатов газ-дрова</span></h2>

Для комбинированного газо-дровяного котла подходит различное твёрдое топливо: уголь, брикеты, опилки, пеллеты. Идеальный вариант для хозяев, которые хотят подключаться к газовому снабжению, но вынуждены решать вопрос с отоплением уже сейчас. До подключения газа можно пользоваться дровами, а после — двумя видами топлива.

Сам котёл должен устанавливаться на полу, так как он изготавливается из стали и чугуна. Также нужно сделать усиленный фундамент для устройств с чугунной топкой.

Газово-дровяные котлы бывают:

одноконтурные;
двухконтурные.

Первые могут обеспечить отопление дома, а вторые — еще и горячее водоснабжение. Качественные устройства известных производителей выдают до 600 литров тёплой воды в час, что является хорошим показателем.

Комбинированные котлы отопления «газ-дрова» имеют одну камеру теплоподачи или две. При наличии двух топок в верхней располагается труба для отвода дыма, а в нижней — газовый нагреватель воды. Обе топки можно разогревать одновременно. Для утилизации продуктов горения устанавливается поддон. Это существенно облегчит процесс чистки. Важно устанавливать его только в случае использования дров.

Как и любое другое оборудование, комбинированные устройства имеют ряд преимуществ:

оборудованы двумя камерами сгорания — для газа и твёрдого топлива, а также вмонтированным ТЭНом;
есть возможность подключения более одного контура, то есть отопление можно подключить к гаражу, бане и другим помещениям в загородном доме;
несложно самостоятельно монтировать оборудование и проводить периодическую профилактику и чистку;
отопление в любое время, независимо от подключения к электросети или газоснабжению;
незначительное выделение вредных веществ;
коэффициент полезного действия приближен к 90%;
устройство не занимает много места.

‘ >Комбинированные котлыРекомендуемКомбинированные котлы отопления для частного дома

3 Критерии выбора оборудования</span></h2>

Главными параметрами для любого оборудования, которое выполняет функцию отопления дома, являеются его мощность и производительность. Кроме этого, экономия средств будет видна сразу.

На 30 квадратов помещения нужна мощность 1 кВт. Но нужно учитывать и такие факторы, как назначение помещения, наличие дополнительного отопительного оборудования, теплоизоляция здания и т. п.

Так как комбинированный котёл «газ-дрова» работает на голубом топливе, есть необходимость в учёте показателя давления в системе. При низком значении КПД устройства значительно снижается. Это может быть связано с его низкой мощностью.

Если планируется монтаж только отопительного оборудования, то подойдут однокорпусные модели. Если необходимо провести горячую воду, то лучше установить двухконтурный котел.

Двухконтурное оборудование может быть двух видов: с вмонтированным бойлером или змеевиком. Первый вид имеет большие размеры и нагревает 50−100 литров воды. Змеевик компактен, но и объём горячей воды будет меньше.

Также к одноконтурному котлу всегда можно подсоединить бойлер с косвенным нагревом воды.

Покупая оборудование, необходимо следить, чтобы был приложен сертификат качества от производителя, а также все необходимые документы. Без этого будет очень сложно зарегистрировать устройство в государственной службе газа.

РекомендуемОтопление дома самодельными котлами на дровах и газе

4 Установка своими руками</span></h2>

Монтаж необходимо осуществлять только в месте, которое не промерзает зимой. Оно должно быть согласовано с соответствующей службой газа. Также в момент выбора места нужно продумать систему отвода продуктов сгорания. Обычно используется уже существующий дымоход, к которому с помощью отдельных труб подсоединяется котёл. Как правило, такие трубы поставляются производителем в комплекте.

Для начала необходимо подготовить место под монтаж оборудования. Так как котёл довольно тяжёлый, то и пол под ним должен иметь прочную основу. Если нужно, делается специальный фундамент. Покрытие пола должно быть несгораемым. Если это невозможно, то на пол кладутся блоки, которые сверху накрываются листом металла. Это и будет фундаментом для комбинированного котла.

Если отделка стены не воспламеняется, то необходимое расстояние от неё до котла должно быть не менее 10 см. Для монтажа непосредственно к стене нужно покрыть её огнеупорным материалом. Для этого к стене монтируется минимум 30 см асбеста, на который накладывается лист металла.

Все торцовые части котла, выступающие за его пределы, отдаляются от стены минимум на 1 метр. Прибор устанавливается в максимально ровном положении. Для этого нужно использовать строительный уровень. Под ножки устройства в случае надобности подкладывается негорючий материал.

Оборудование подключается к отопительной системе частного дома, а двухконтурный котёл — ещё и к трубопроводу с подачей холодной воды.

Устанавливать газодровяной котёл лучше с возможностью лёгкого демонтажа. Нужно позаботиться и об установке запорных вентилей на каждой ветви трубопровода. Они создают возможность отключить оборудование без сброса воды из системы.

Работа по обустройству и монтажу комбинированного котла может проводиться самостоятельно, но для обеспечения безопасности первый запуск лучше проводить со специалистом в этой области.

5 Правила эксплуатации</span></h2>

Комбинированные котлы «газ-дрова» имеют особенности эксплуатации. Так как они используют твёрдое топливо, есть необходимость в их постоянной очистке от остатков продуктов горения.

Также существует потребность в постоянной закупке и загрузке дров. При этом дрова нужно подкидывать самостоятельно. Одна закладка не будет гореть более 4 часов, что может вызвать некоторые трудности. Другие разновидности твердотопливных котлов с длительным горением работают от одной закладки более 8 часов, а пеллетное оборудование — до 1 недели.

Закупая дрова, следует обращать внимание на влажность дров. Она не должна превышать 20%. В противном случае они не будут выдавать такой производительности. Большие партии дров лучше делать в специализированных магазинах.

Бесперебойная работа смешанной печи заключается в автоматизации процесса. То есть если дрова заканчиваются, газовая горелка должна автоматически включаться.

Газовый котёл является одним из самых популярных и дешёвых способов отопления загородного коттеджа. Установка и обслуживание устройства не требуют специальных навыков, при этом котел существенно сэкономит средства и обеспечит круглогодичное отопление. С другой стороны, комбинированные котлы не имеют достаточного уровня автоматизации, так что существует необходимость в постоянной закладке дров.

‘ >Отопительные котлы Куппер — эффективное отопление дома 30-300 м2.Фото

Отопительные котлы комбинированного типа приобрели широкое распространение в обустройстве частных домов. Основное их отличие от аналогичного оборудования в использовании нескольких видов топлива, что способствует экономии средств и независимости от поставок топлива конкретного вида.

Комбинированные котлы могут совмещать в себе до четырех видов: дизельный, газовый, твердотопливный и электрокотел. Такое оборудование обеспечивает автономность и эффективность отопительной системы. Переход с основного вида топлива на вспомогательный происходит автоматически.

Виды комбинированных котлов

Комбинированные котлы классифицируют в зависимости от типа используемого топлива:

Газ и твердое топливо. Главное преимущество такого оборудования — независимость от газа.
Газ и жидкое топливо. Эффективно обогревают большие площади и легко переводятся с одного горючего на другое (при помощи смены горелки).
Газ, электричество и жидкое топливо. Подходит для отопления частных домов. Газ и дизель быстро нагревают помещение, электричество поддерживает заданную температуру.
Газ, твердое топливо и жидкое топливо. Многофункциональное оборудование подходит для отопления коттеджей и домов. Отличается сложностью в эксплуатации и обслуживании.
Газ, твердое, жидкое топливо, электричество. Такая система позволяет существенно снизить расходы на отопление помещения.

Отличительные черты котлов «газ-дрова»

Комбинированный котел «газ-дрова» относится к первому типу. Обозначается <nobr>буквами Т. Г. Твердым</nobr> топливом для него являются дрова, уголь, брикеты, пеллеты. Оборудование удобно для тех, кто только планирует провести газ в дом, в котором уже проживает.

Материалом для изготовления топки котла служат сталь и чугун, поэтому оборудование размещается на полу. Более того, для котла с чугунной топкой требуется усилить фундамент.

Существуют одноконтурные и двухконтурные модели котлов. Одноконтурные могут только отапливать помещение, двухконтурные дополнительно обеспечивают дом горячей водой. Теплообменные узлы подают в жилье 700 литров горячей воды за час.

Комбинированный котел может иметь одну или две топки. В двухтопочных моделях в нижней топке располагается газовая горелка, а в верхнюю монтируется дымоход. Обе топки разогреваются одновременно. Продукты сгорания оседают на специальный поддон. Это облегчает процесс чистки оборудования. Поддон устанавливается только в случае использования дров.

Преимущества комбинированных котлов «газ-дрова»

в оборудовании имеется встроенный ТЭН и две камеры для сгорания газообразного и твердого топлива;
монтаж, обслуживание и ремонт не требуют особых знаний и финансовых вложений;
возможно подключение нескольких контуров отопления, то есть одновременно можно обогревать дом, гараж, баню и т. д, что упрощает схему установки отопительной системы;
независимость мини-котельной от электроснабжения и газообеспечения ;
незначительная величина занимаемой под котел площади;
небольшой выброс вредных веществ в атмосферу;
КПД достигает 90%.

Примерная экономия средств, которую позволяет получить котел «газ-дрова», видна из следующей таблицы

Вид топлива	Стоимость 1 кВт энергии, $	Стоимость отопления 1 м³, $	Стоимость отопления дома объемом 450 м³, $
Газ	0,01	0,00047	0,2115
Дрова	0,02	0,0094	0,423
Уголь	0,055	0,002585	1,16325
Электричество	0,03	0,00141	0,6345
Дизельное топливо	0,04	0,00188	0,846

Критерии выбора котлов «газ-дрова»

Основным параметром любого отопительного оборудования является его мощность, правильный выбор которой обеспечивает комфортную температуру помещения при минимальных затратах. Если не делать сложных расчетов, то при выборе котла нужно иметь в виду, что на 30 м³ в хорошо утепленном помещении необходим 1 кВт тепловой мощности. Теплотехнический расчет профессионалов более точен и учитывает такие факторы, как теплоизоляция помещения, наличие других видов отопления, функциональное назначение помещения <nobr>и т. д. Подробная статья о расчете мощности котла.</nobr>

Так как одним из энергоресурсов данного вида котла является газ, следует учитывать его давление в сети. Производительность котла снижается при низком давлении газа. В таком случае учитывается возможный недобор мощности.

Следующий важный параметр, по которому выбирается котел, — его назначение. Если в функции котла будет входить только отопление, то можно остановить свой выбор на одноконтурном оборудовании. В случае когда требуется обеспечить жилье горячим водоснабжением, приобретается двухконтурный котел. Это устройство бывает двух видов: со встроенным бойлером или со встроенным змеевиком. Первый всегда имеет наготове 40−60 литров горячей воды. Второй вид устройства уступает бойлеру в плане объема воды, но при этом имеет более компактные размеры, вес и экономит больше топлива. К одноконтурному котлу можно всегда подключить дополнительнобойлер косвенного нагрева.

При покупке котла необходимо требовать официальный сертификат. Без этого документа будет сложно зарегистрировать отопительное оборудование и приобрести разрешение на его подсоединение к системам газоснабжения.

Установка оборудования

Монтаж газового котла осуществляется в непромерзающих помещениях. Место установки обязательно согласуется со специализированными службами.

Перед выбором места для установки, необходимо спланировать то, как будет происходить отвод продуктов сгорания. Обычно это делается при помощи монтажа отдельных труб, или с использованием уже имеющихся дымоходов. Дымоходная система идет зачастую в комплекте.

Сначала подготавливается пол. Так как котел имеет большой вес, основание под ним должно быть прочным. При необходимости заливается стяжка. Пол под котлом должен иметь несгораемое покрытие. При его отсутствии на пол кладутся полые бетонные блоки и сверху накрываются листом металла. Высота блоков — 100 мм, толщина металла — 0,8 мм. Возможно также использование огнеупорных плит.

Если поверхность покрыта негорючими материалами, то от прибора до стены должно быть не менее 10 см.Чтобы поставить прибор вплотную, стену необходимо отделать огнеупорными материалами. Основание стены изолируется кровельной сталью, наложенной на асбест толщиной от 30 см. Габариты корпуса прибора по периметру как минимум на 10 см. Все выступающие детали котла, части арматуры удаляются от стен не менее чем на 1 м.

Котел необходимо установить максимально ровно. Проверка осуществляется с помощью строительного уровня. Под ножки прибора, при необходимости, подкладывается твердый негорючий материал. Оборудование подсоединяется к внутридомовой отопительной системе и к дымоходу. Двухконтурный котел подключается к трубопроводу холодной воды.

Установить котел желательно так, чтобы его было несложно демонтировать. На всех трубах прибора устанавливают запорные вентили. Они нужны для демонтажа оборудования без сброса воды из действующей системы.

Работа по установке котла может проводиться самостоятельно, однако первый запуск оборудования в целях безопасности лучше провести со специалистом.

Особенности эксплуатации котлов «газ-дрова»

Так как одним из энергоресурсов котла является твердое топливо, требуется постоянно контролировать чистку дымохода.

Эксплуатация котла «газ-дрова» предполагает работу по доставке и загрузке дров, причем загрузка происходит вручную. Работа оборудования на дровах не превышает четырех часов.

При покупке дров учитывается их влажность, которая не должна превышать 20%. Лучше приобретать дрова в специализированном магазине.

Бесперебойная работа отопления и горячей воды возможна благодаря автоматизации. Если отсутствует один вид топлива (твердый), комбинированный котел автоматически вводит в работу другой (газ).

Таким образом, комбинированный котел «газ-дрова» — один из самых доступных видов отопления загородного дома. Устройство безотказно в работе, не требует специального обучения в техническом обслуживании, безопасно и экологично.

Содержание

Устройство и работа газо-дровяных котлов

Универсальный газо-дровяной котел для отопления дома, выпускается в трех различных модификациях, отличающихся конструкцией и функциональными возможностями.

Модуль, с возможностью переоборудования под газ.
Котел, имеющий сразу две топочных камеры, отдельно под дрова и газ.
Теплогенератор с встроенным электрическим ТЭНом.

Комбинированные котлы смешанного типа, под газ и дрова, имеют встроенную автоматику, полностью автоматизирующую процесс горения. После прогорания дров в топке, модуль автоматически переходит на газ или электричество. Для ГВС, воду подогревает электротэн.

Одновременная установка дровяного и газового котла в одной системе требует значительных финансовых затрат. Приобретение и монтаж универсального оборудования, снижает затраты на 30-40%.

Битопливные древесно-газовые котлы

Комбинированные котлы газ-дрова, получили широкое распространение в бытовых условиях. Конструкция включает следующие узлы:

Топочная камера – изготавливается из стали или чугуна. В конструкции устанавливают одну или две топки. Модификация с двумя топочными камерами, более удобна. В нижнюю топку осуществляется установка газовой горелки. В верхней камере располагаются колосники для сжигания дров.
Контуры отопления и ГВС – производители выпускают модели, предназначенные исключительно для отопления (с возможностью последующего подключения к бойлеру косвенного нагрева), а также для получения горячей воды и обогрева помещений. Последние, укомплектовываются двумя контурами. Нагрев ГВС происходит проточным способом.

Нагрев воды для ГВС, в зависимости от производительности ТТ котла, достигает 700 л/час. Существуют модификации с встроенной накопительной емкостью, на 40-120 литров воды.

Электро-газо-дровяные котлы

Комбинированные котлы отопления, газ, дрова и электричество, имеют устройство, напоминающее то, что используют двухтопливные агрегаты. Главным отличием является установленный электрический ТЭН. Принцип работы комбинированных котлов, газ, дрова, электричество, заключается в следующем:

Основным видом топлива считаются дрова. После сгорания древесины, в автоматическом режиме включается газовая горелка. Процесс отопления продолжается без остановки.
ТЭН используется для поддержания минимальной температуры теплоносителя, после того, как газ и дрова закончились. Допускается эксплуатация в режиме антизамерзания. Электрический ТЭН поддерживает минимальную температуру в системе отопления, препятствуя размерзанию водяного контура.

Некоторые универсальные котлы отопления – газ, дрова, электричество, используют в своей работе принцип газогенерации, что увеличивает время автономной работы до 6-12 часов, от одной закладки поленьев.

Особенности конструкции

Ассортимент отопительных котлов представлен разными моделями. Одни работают на газе, другие — на электричестве, третьи — на жидком топливе. Каждая разновидность имеет свои эксплуатационные преимущества и недостатки. Минусы использования тех или иных установок не дают покоя конструкторам и техникам. Поэтому они решили объединить некоторые модели, и на свет появились комбинированные отопительные устройства. Они могут работать, например, на твердом топливе и газе одновременно.

Подобное сочетание позволило минимизировать аварийные риски и организовать работу того же твердотопливного котла в автономном режиме. Как работают подобные установки, и где их применение более чем оправдано? Как правило, универсальные котлы всегда снабжаются дополнительным количеством патрубков. Они могут быть использованы для подключения теплого пола, отопительных радиаторов, системы управления оранжереи, подогрева воды в бассейне или обогрева бани.

Газовая горелка в таком котле располагается ниже топочной камеры, куда закладываются дрова, брикеты, опилки или уголь. Поэтому при необходимости и переключении она позволяет полностью сжечь остатки твердого топлива. Если работа переводится на твердое топливо, газовая горелка в автоматическом режиме закрывается. Для удобства использования стальной теплообменник, отвечающий за отопление помещения, проходит через весь корпус. Все стенки теплоизолированы специальной минеральной ватой, поэтому КПД агрегата составляет практически 92%. И это очень высокий показатель.

Теплообменник для подачи ГВС выполнен из меди и располагается в верхней части установки. Медь не боится коррозии, поэтому срок службы змеевика приравнен к срокам службы всего прибора в целом. Есть у универсальных котлов рычажные и воздушные заслонки, обеспечивающие поставку необходимой порции воздуха.

Как работает установка

Принцип действия котла газ-дрова до тривиального прост. В конструкции используются две автономные камеры. Топочная расположена выше газовой. Такая особенность позволяет использовать два вида топлива одновременно. Газовые горелки способны работать на низком давлении. Поэтому нередко можно увидеть модели, которые подключаются не к центральным газовым магистралям, а к баллонам со сжиженным газом.

Обратите внимание! При отключении электричества котел газ-дрова не сможет работать на газе. А все потому, что продукты его горения в таком случае не будут самостоятельно выводиться через дымоход наружу, и конденсат моментально скапливается на его стенках, забивая дымоход

Если в доме нет света, котел отапливается исключительно на дровах.

Преимущества установок

Преимуществ у котлов газ-дрова довольно много, поэтому обозначим только самые основные:

Главный фактор — это возможность экономить и использовать вместо дорогого голубого топлива дешевые дрова. Если же дрова заканчиваются, можно перейти на газ в автоматическом режиме.
Комбинированная конструкция позволяет использовать автономное отопление. Газ обеспечивает работу установки ночью без дополнительной загрузки топлива. Приятно также прийти домой после работы в хорошо протопленный дом, зная, что газ поддержит нужную температуру, когда некому будет подкидывать в печку дрова.
Универсальные комбинированные котлы могут иметь один или два контура, благодаря чему можно использовать установку не только для отопления, но и для подачи горячей воды для технических нужд. Сегодня универсальные котлы газ-дрова доукомплектованы накопительными бойлерами, и есть модели, способные подогревать воду до нужной температуры проточным способом. Выбор велик, и это радует.

Но перед тем как решиться на покупку подобных установок, специалисты рекомендуют изучить особенности их эксплуатации и недостатки.

Нормы при установке газо-дровяного отопительного котла

К монтажу газового котла с возможностью топки дровами, предъявляются более высокие требования, чем к обычному твердотопливному оборудованию. Нормы эксплуатации и подключения описаны в СНиП, СП и ППБ. В частности, там указывается:

Котельная – под установку котла выбирают помещение с общей площадью не менее 12 м² и высотой потолков от 2,2 м.
Стены и пол облицовывают негорючим материалом: штукатуркой и керамической плиткой.
Обязательно наличие приточно – вытяжной вентиляции. Для лучшего притока воздуха, дверной короб устанавливают без нижнего порога.
К электросети котел подключают через автоматы, расположенные снаружи котельной. Современные мультитопливные малогабаритные котлы газ, дрова и электричество, имеют защиту от скачков напряжения. Несмотря на это, производители рекомендуют выполнять подключение через источник бесперебойного питания с встроенным стабилизатором.
Наличие естественного освещения обязательно. Размеры оконных проемов высчитывают, в зависимости от производительности котла.
Универсальные отопительные котлы на газе и на дровах, производительностью до 40 кВт, можно установить в любом помещении, используемом для хозяйственных нужд. Теплогенератор свыше 40 кВт, монтируют в отдельной комнате, предназначенной исключительно для нужд котельной.
В месте прохождения дымоходом плит перекрытия и кровельного пирога, предусматривают противопожарные разделки. Трубу изолируют негорючим минеральным уплотнителем.
На оголовок дымохода устанавливают искрогаситель и дефлектор для увеличения силы тяги.

При подключении к магистральному газу, первый запуск котла выполняют в присутствии инспектора. При отсутствии нарушений, инспектор Газовой службы сделает отметку в паспорте оборудования о вводе его в эксплуатацию.

Плюсы и минусы использования котлов, работающих на дереве и газе

Отопительные котлы для дома, работающие на дровах, газе и электричестве, как показала практика, удобны в эксплуатации и легко заменяют два однотопливных агрегата. Преимуществами универсальных многотопливных моделей являются:

Автоматизация процесса горения.
Длительное время работы от одной закладки дров.
Меньшая стоимость, по сравнению с двумя котлами, работающими отдельно на газе и дровах.
Быстрое переключение на резервный источник топлива.
Возможность работы в неотапливаемом здании, для предотвращения замерзания теплоносителя.
Небольшие габариты.
Обеспечение нужд ГВС – напольные двухконтурные отопительные комбинированные котлы газ-дрова, работают по типу проточного водонагревателя. Одноконтурные аналоги, подключаются к бойлеру косвенного нагрева.

Бытовые водогрейные газо-дровяные отопительные котлы, имеют несколько недостатков:

Высокая стоимость.
Большой вес, за счет того, что в конструкции встроено несколько топочных камер.

На этом недостатки универсальных котлов заканчиваются. Понятно, что у отечественного оборудования встречаются недоработки, но в целом, даже российские агрегаты работают безупречно. Многотопливные котлы удобны в эксплуатации и во многом превосходят агрегаты, работающие только на одном виде топлива.

Расчет мощности и температуры тёплого водяного пола

Комбинированные котлы отопления дрова газ описание и применение

Многие производители отопительного оборудования для повышения конкурентноспособности своего товара и создания более комфортных условий для своих клиентов, серьезно начали заниматься производством комбинированных котлов отопления. Такого рода котлы известны тем, что могут одновременно работать на нескольких видах топлива. На сегодняшний день вы сможете найти такие котлы, которые могут работать сразу на четырех видах топлива. Но в виду небольшой их функциональности, особой популярности среди населения достигли комбинированные котлы отопления, работающие на газу и дровах.

Комбинированные котлы отопления дрова газ

Есть ли особенности в эксплуатации

При покупке комбинированного котла с дровяным и газовым отоплением надо учитывать несколько эксплуатационных моментов, без соблюдения которых использование дров в качестве основного источника тепла может привести к тому, что универсальный метод окажется причиной немалых проблем.

Так, дровяной котел во время своей работы понемногу засоряет дымоход сажей, которую надо периодически прочищать. Без этого эффективность отвода дыма постепенно будет уменьшаться, вплоть до появления проблем с розжигом, задымлением помещения и т.п.

Рис. 4 Дымоходы требуют регулярной чистки

Если отопление на газу или электричестве может работать непрерывно, то дровяной котел полностью прогорает максимум через 3-4 часа, после чего система отопления неизбежно начинает остывать. Загрузка новой порции осуществляется вручную, что требует наличия дома владельца. Поэтому нередко комбинированные модификации с дровяным или же пеллетным топливом используют по возможности в режиме отопления от газа.

Пеллеты отчасти позволяют автоматизировать процедуру отопления дровяным топливом, но все равно придется следить за процессом. Да и запас надо создавать заблаговременно, иначе можно остаться без отопления в самый холодный период года.

</ul></ul></ul></ul>Используемые источники:

https://cotlix.com/universalnye-gibridnye-ustanovki-kombinirovannye-kotly-otopleniya-gaz-drova
https://gradusplus.com/kotly/kombinirovannye/gaz-drova/
https://oventilyacii.ru/otoplenie/kombinirovannyj-kotyol-otopleniya-na-gaze-i-drovah.html
https://teplo.guru/kotly/combi/kombinirovannye-kotly-gaz-drova.html
https://mr-build.ru/newteplo/kotel-gaz-drova.html

Общая информация о комбинированных котлах

Конструкция и принцип работы

Преимущества и недостатки комбинированных котлов

Заключение
