Печь своими руками из металла - 95 фото-идей как самостоятельно построить качественную печь

Проблема отопления небольшого дачного домика или бытовки обычно решается двумя способами – устанавливаются электрообогреватели либо металлическая печка на дровах. Построить стационарную кирпичную печь выйдет вдвое — втрое дороже. Наименее затратный вариант – сделать отопительную буржуйку для дачи самому, пользуясь готовыми чертежами.

Представляем 2 оригинальных конструкции, разработанные и проверенные нашим экспертом Виталием Дашко. Главное преимущество отопителей – способность полноценно обогревать 2 смежных комнаты.

Печка длительного горения с наддувом

Показанная на чертеже дровяная буржуйка состоит из таких элементов:

горизонтально расположенный топливник объемом 50 литров;
снизу к топке приварен зольник, оснащенный отдельной дверцей;
вертикальная вторичная камера с патрубком дымохода;
проложенный сквозь нее наклонный воздушный канал;
третья камера с теплообменными ребрами и патрубком выхода нагретого воздуха.

Примечание. Печь на чертеже изображена в разрезе. Способ стыковки двух труб – произвольный, внутреннее проходное отверстие – квадратного сечения, размером 15 х 15 см.

На горизонтальный воздушный патрубок Ø100 мм, предусмотренный в вертикальной части буржуйки, устанавливается вентилятор. К выходному штуцеру теплообменной камеры подсоединяется гофрированная алюминиевая труба, нагнетающая горячий воздух в соседнее помещение.

Принцип работы железной печки основан на интенсивном подогреве воздушного потока, создаваемого вентилятором. Как функционирует отопительный агрегат:

В топливнике горят дрова длиной 0.5—0.7 м, количество подаваемого воздуха регулируется дверкой зольника.
Продукты горения проникают во вторую камеру, где дожигаются пиролизные газы. Плюс происходит передача теплоты наружным стенкам и внутренней наклонной трубе. Дальше отработанные летучие вещества выбрасываются на улицу посредством дымохода.
Нагнетаемый вентилятором воздух предварительно нагревается в наклонном канале, затем поступает в основную теплообменную камеру, расположенную прямо над топкой.
Окончательно прогревшись от внутренних ребер и раскаленного свода топливника, воздушный поток выходит через вертикальный патрубок и направляется в смежное помещение.

Самодельная печь – буржуйка данной конструкции отапливает комнату вокруг себя традиционным способом, и соседнюю – за счет принудительного воздушного обогрева. Продолжительность горения обеспечивается приличным объемом топки (50 л), куда укладываются длинные толстые поленья.

Длинный горизонтальный топливник позволяет закладывать в буржуйку почти метровые поленья

Вышеописанная металлическая печь развивает тепловую мощность порядка 7 кВт, то есть, способна отопить дачу, гараж или бытовку площадью 60—70 м². Установка буржуйки производится внутри большего помещения, воздушная труба прокладывается в меньшее.

Подбираем материалы

Круглый корпус печи делается из старого пропанового баллона либо тонкостенной стальной трубы диаметром 300 х 5 мм. Во втором случае длину топливника можно нарастить до 1 метра.

Совет. Лучше найти стандартные баллоны 50 л из-под сжиженного газа, на сборку печки пойдет 2 шт. Труба Ø300 толщиной стенки 5 мм — изделие нестандартное, искать придется долго. Более доступный вариант Ø300 х 8 мм получится слишком тяжелым.

Для изготовления железной печи потребуются следующие дополнительные материалы:

листовой металл толщиной 3 мм — на дверцы, зольник и воздухогрейную камеру;
арматура периодического профиля (так называемая рифленка) Ø10…12 мм — на усиление колосников;
кусок трубы Ø76 х 3 мм длиной 0.6—0.7 м;
обрезки Ø100 мм — на дымоходные и воздушные патрубки;
отходы металлопроката – уголки, маленькие швеллеры, профтрубы для ножек печки.

Монтаж заводских запоров (слева) и уплотнение графитно-асбестовым шнуром (справа)

Запорные ручки дверец проще купить готовыми, нежели изготавливать самостоятельно. На уплотнение притворов понадобится асбестовый шнур. Вентилятор – любая бытовая модель производительностью до 50 м³ воздуха в час.

Изготовление буржуйки – пошаговая инструкция

При использовании газовых баллонов первой операцией станет безопасное вскрытие этих сосудов. Порядок действий:

Полностью откройте вентиль, переверните резервуар с целью максимально слить оставшийся конденсат.
Выкрутите вентиль трубным ключом, заполните баллон доверху водой.
Болгаркой аккуратно срежьте боковину, ориентируясь по заводскому сварочному шву.

Справка. Пропан тяжелее воздуха, поэтому самостоятельно не выветрится. Остатки газа вытесняются из сосуда только водой, резка выполняется при заполненном резервуаре.

Вообще-то, крышку отпиливать необязательно, поскольку конструкцией не предусмотрена установка внутренней колосниковой решетки. Можно сразу вырезать проем под монтаж дверцы или боковое квадратное отверстие для выхода дымовых газов.

Как сделать печь длительного горения для дачи своими руками:

Выполните подготовительные работы – прорежьте щели колосниковой решетки, технологические отверстия для прохода газов и установки дверок. Распилите второй баллон, подгоняя будущую вторичную камеру под топливник.

Чертеж дровяной печки — вид сверху
Наварите на колосники усилители из арматуры или профиля, как сделано на фото. Иначе при нагреве металл начнет прогибаться.
Приделайте зольник из металлических полос и ножки печи, ориентируясь по чертежу.
Изготовьте дверцы и обрамление, как показано на картинке. Уплотняйте притвор асбестовым шнуром, внутрь заложите базальтовый утеплитель.
Выполните отверстия в вертикальном корпусе, поместите внутрь трубу Ø76 мм, соблюдая угол 35…40°. Герметично обварите торцы, состыкуйте готовый элемент с горизонтальным баллоном.
Сверху к своду топливника приварите несколько полос из обрезков металлопроката – они послужат ребрами воздушного теплообменника. Изготовьте корпус камеры, приделайте все патрубки.
Приварите обрамление, установите дверцы топки и зольника.

Совет. Не отступайте от чертежа и не увеличивайте размеры теплообменной полости – эффективность нагрева снизится. Угол монтажа наклонного канала дается приблизительно, главное, вставить трубу между боковыми стенками и хорошенько обварить.

Патрубок для установки вентилятора не обязательно делать длинным (по схеме — 20 см). Чтобы крыльчатка не перегрелась, достаточно подключить нагнетатель через алюминиевую гофротрубу. Как самому сварить печку, смотрите на видео нашего эксперта:

Отзыв о работе печки в реальных условиях мы поместили в конце публикации — в видеоролике рассказывается об отоплении гаража 6 х 12 м.

Вертикальная печь с водяным контуром

Эта буржуйка может работать на дровах, угле и брикетах. Агрегат делается из одного 50-литрового баллона, установленного вертикально. Внутрь верхней части заделана камера нагрева с теплообменными ребрами, сквозь которые можно прогонять воду либо воздушный поток. Кратко перечислим технические характеристики печки:

отапливаемая площадь – до 40 м²;
мощность водяного контура – 2 кВт (в режиме максимального горения);
объем топки – примерно 25 литров;
толщина металла перегородок – 4 мм.

Принцип действия печи прост: пламя нагревает боковые стенки агрегата и дно верхней камеры с приваренными металлическими пластинами. Через патрубок в полость принудительно подается вода или незамерзающая жидкость, отнимает тепло у поверхностей нагрева, затем направляется в отопительные приборы (как вариант, самодельные регистры из гладких труб).

Уточнение. Вместо воды через нагревательные пластины можно прогонять воздух – печка будет работать в режиме тепловой пушки.

Печь-буржуйка годится для обогрева 2 комнат маленького дачного домика, мастерской или бытовки. Длительность горения в режиме поддержания тепла – 2…3 часа в зависимости от качества и вида топлива. Количество присоединяемых радиаторов отопления – 2 шт. теплоотдачей 0.8—1 кВт каждый.

Чертеж и схема работы вертикальной круглой печи

Из чего варить дачный отопитель

Помимо пропановой емкости на 50 л, для сборки понадобятся такие материалы:

сталь листовая марки Ст20 толщиной 4—5 мм — дно водяной камеры;
то же, 3 мм – дверки, обрамления, ребра теплообменника;
арматура Ø12…16 мм на колосниковую решетку;
обрезки труб диаметром 100 и 32 мм для изготовления присоединительных патрубков;
асбестовый шнур, огнестойкое базальтовое волокно.

Для подключения системы водяного отопления можно поставить сгоны Ø32…20 мм с готовой резьбой. Перед началом работ аккуратно разберите баллон — демонтируйте газовый вентиль и налейте в емкость воды.

Ребра из обрезков железа играют важную роль — увеличивают рабочую поверхность теплообменника

Порядок ведения сборочных работ

Изготовление печи-буржуйки начинается со вскрытия баллона – здесь придется срезать верхнюю часть по существующему сварному шву. Дальше работаем по инструкции:

Проделайте в боковой стенке квадратные отверстия согласно приведенному чертежу.
Заготовьте из металла детали печки – круглую перегородку Ø30 см, рамки под дверцы шириной 80 мм и сами створки. Обрамления прикрепите сваркой к корпусу, как показано на фото.

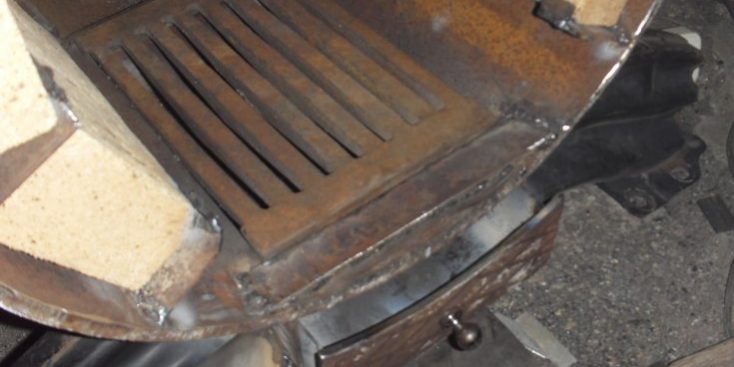

Из арматуры сварите колосники, четко придерживаясь внутреннего размера сосуда. Тогда решетка плотно ляжет на сварочный стык без дополнительных опор.
К отрезанной крышке герметично приварите 2 штуцера с резьбой, куда впоследствии подключатся магистрали водяной системы.
Круглую заготовку установите на торец баллона, обварив шов со стороны топливника. Сверху приделайте теплообменные пластины из обрезков металлического листа.
Поставьте крышку со штуцерами на прежнее место, смонтируйте дверцы и приварите дымоходный патрубок. Для красоты печку можно покрасить черным термостойким составом (продается в аэрозольной упаковке).

Напоминание. Не забудьте заглушить верхнее отверстие резервуара, откуда ранее вывернули вентиль.

Монтаж печи и дымохода выполняйте согласно правилам пожарной безопасности. Отделку из горючих материалов поблизости от буржуйки закрывайте листами оцинковки. Также соблюдайте расстояние 0.5 м от стального дымохода до деревянного перекрытия. Если применяется сэндвич-труба, то отступ уменьшается до 38 см.

При устройстве водяного отопления учтите важный нюанс: без принудительной циркуляции теплоноситель в нагревательной камере печи быстро закипит. Подключайте батареи в соответствии со схемой, на обратной линии ставьте фильтр-грязевик и циркуляционный насос. Если планируется отапливать дачу периодически, заполните систему антифризом.

Схема присоединения греющего контура буржуйки к батареям отопления

Совет. Насос для перекачки воды через 2 радиатора выбирайте с минимальной производительностью, объем расширительного бачка – до 5 литров.

Заключение

Металлическая самодельная буржуйка – удобное и относительно недорогое решение для обогрева дачи или временной бытовки. Печка неплохо смотрится в комнате с простой отделкой, а при необходимости быстро демонтируется. Если же требуется отопить двухэтажный дачный дом, лучше сложить камин или печь из кирпича канального типа – «голландку».

Дача — это дом, расположенный за городской чертой, куда городской житель приезжает изредка, но не использует для постоянного проживания. На дачу едут отдохнуть от дел или заняться делами. Расположение дачных массивов тяготеет к малозастроенным районам. Поездка на дачу ассоциируется с выездом на природу, подальше от городской суеты. Каждая из приходящих на ум ассоциаций неизбежно приводит к одному: дачный дом лишь временно, от случая к случаю используется для проживания. А это накладывает особые условия на обустройство и эксплуатацию частного дома.

Компактной даче, нужно компактное отопление

Его содержание не должно обходиться слишком дорого. Особенно это относится к отоплению. Ведь именно в России холодный зимний и отчасти демисезонный период сильно бьёт по карману владельцев дач. Поэтому отапливать пустующую дачу — непозволительная роскошь. В таких условиях печка для дачи на дровах целесообразна с точки зрения сезонности эксплуатации, а также стоимости и быстроте прогрева отапливаемого помещения до нужной температуры.

Печь не только согреет комнату, но и украсит интерьер

Преимущества печного отопления перед системой с нагревом теплоносителя для дома, где вы в отопительный сезон лишь изредка проводите время, очевидна. После длительного периода простоя газовый котёл с системой водяных радиаторов будет нагревать помещение очень долго. Печь полностью автономна, тогда как для любого котла нужно подключение к водяной или газовой магистрали. При этом она обходится дешевле, чем электронагревательные приборы.

Наконец, вода в батареях или трубах долгой зимой может замёрзнуть, чего никогда не случится с печью. Взвесив преимущества и недостатки, приступим к обзору моделей печей на дровах и возможности сделать такую своими руками.

Критерии хорошей печи для дачи

Дачная печь должна удовлетворять нескольким условиям, что делает её более или менее желанным отопительным устройством в дачном доме:

Она должнабыстро прогреваться и хорошо отдавать тепло. Это позволит вам, приехав на дачу, не ходить несколько часов по комнате в зимних ботинках и куртке.
Должна иметькомпактные размеры, хотя бы потому, что чем больше печь, тем дольше она будет нагревать сама себя, пока не начнёт согревать воздух в комнатах. Грамотное расположение печки на стыке комнат позволит отапливать даже несколько помещений. В одно-двухкомнатном домике сооружение громоздкой печи и вовсе лишено смысла.

Компактная печь не занимает места в маленьком помещении

Никто не хочет покупать машину дров и обнаруживать, что её не хватило на отопительный сезон. Соображения экономии превыше всего, а значит, печь должна обладать как можно более высоким КПД.
Поскольку дачный участок может быть расположен вдали от газовой магистрали, печь превращается из отопительного прибора в средство для приготовления пищи. Наличие духовки и варочной поверхности — это плюс.
Реализация в дачной печи режима длительного горения позволит не тратить время и не отвлекаться на постоянно подкладывание поленьев в топку.

Почему именно дровяная печь

Если исключить газ и электричество, первый — ввиду сложности монтажа отдельного трубопровода, второе — как дорогой энергоноситель для отопления, остаётся не так уж много видов топлива для дачной печи. Каменный уголь обладает большой теплоёмкостью и даёт длительный и стойкий жар. Но стоимость его в регионах, которые находятся вдали от угледобывающих областей, сводит на нет его преимущества. Сейчас популярность приобрели древесные пеллеты и брикетированное топливо. Теплотворность этих материалов выше, чем у дров, но и раздобыть их сложнее, а цена выше.

При этом дрова — это возобновляемый материал, который в изобилии произрастает на большей части территории России. В лесистых регионах это самый дешёвый вид топлива. Дровяная печь удобна ещё и тем, что в ней при необходимости можно жечь не только кондиционные дрова, но и древесные отходы — старые доски и изделия из дерева, не покрытые лаком и краской. Пусть это и не основной источник топлива, но такая утилизация всё же может принести пользу.

Дрова продолжают оставаться самым доступным топливом

Виды печных отопителей

Печек для дачи, в которые можно загрузить дрова, очень много. Но по тому материалу, из которого изготовлена печь, их разделяют на два вида.

Таблица 1. Эффективность разных видов печей.

Вид печи	КПД
Голландская печь	45 — 55 %
«Шведка»	50 — 60 %
Железная буржуйка	60 — 70 %
Печь длительного горения	80 — 90 %

Печи из кирпича

Такие конструкции возводят из огнеупорного кирпича — красного, который не боится температуры и не трескается от нагревания. Кирпич используется пустотелый для облегчения нагрузки на фундамент. Печь может иметь разную форму и конфигурацию, от этого зависят не только её размеры, но и КПД, и степень сгорания топлива. Всем известная русская печь также складывается из кирпича, а потом обмазывается и белится. Но для современной дачи она не подойдёт: слишком велика и тяжела, трудна в постройке, кроме того, она должна постоянно протапливаться. После полного остывания она нагреет помещение лишь через несколько часов.

Намного лучше подойдут для дачного дома более компактные варианты с быстрым прогревом: «голландка» и «шведка». Обе этих печи не требуют сооружения грубы, тепло выделяют стенками, внутри которых проходит дымоходный канал. От количества колен и изгибов в канале зависит теплоотдача печи, степень сгорания топлива и другие факторы. Такие печи под силу сложить своими руками любому дачнику, если придерживаться инструкции.

Кирпичную печь можно выложить по своему проекту

Металлические печи

Материалом для этих изделий служит чугун либо сталь. Чугунные конструкции хороши тем, что имеют стенки большей толщины пористой структуры. Нагревшись, они медленнее остывают, продолжая отдавать тепло. У стальных своё преимущество — они меньше весят, так как сталь прочнее, и стенки печи делают тоньше. Такая печь, затухнув, быстро остывает, зато и нагревается за считанные минуты — для небольшого дома самое то.

Обзор рынка

К стальным печам принадлежит буржуйка — простейшая цилиндрическая печь с одной дверцей и дымоходом из простой трубы. При наличии материалов её можно сделать самостоятельно с помощью домашнего инверторного сварочного аппарата. Ставят на дачах и конструкции посложнее — печи «Булерьян», Бутакова. Их конфигурация позволяет работать печи как конвектору, прокачивая воздух через нагретые пламенем трубопроводы. Такие системы отличаются очень высокой скоростью прогрева.

Главный плюс металлических печей — это готовый вариант исполнения, достаточно взять и купить. С другой стороны, цена может оказаться выше, чем при самостоятельной кладке кирпичной печи.

Железная печь уже готова к использованию

Видео — Обзор отопительных печей для дачи

Узнайте, как установить печь-камин для дачи длительного горения, а также ознакомьтесь с рейтингом, в специальной статье на нашем портале.

Цены на модельный ряд твердотопливных котлов

~~Твердотопливные котлы~~

Печь из кирпича для дачи своими руками

Если вы пришли к выводу, что будете выкладывать печь своими руками, то стоит определиться типом постройки. Шведка считается более функциональной, так как содержит духовку и варочную поверхность, а также ниши и отсеки для томления продуктов или сушки одежды и обуви. Голландка — чисто отопительная печь колонного типа, единственные отверстия в её стенах — это топка, зольник и дверцы для прочистки. Но это же обуславливает и её плюсы: простоту конструкции, надёжность и долговечность. К тому же, дачники не так уж часто готовят еду на печи. У большинства для этого есть либо газ в баллонах, либо электрическая плитка и духовка.

Начальная стадия кладки печи

По мнению мастеров-печников, возведение «шведки» вызвано скорее желанием получить множество функций в одном устройстве. К тому же, расположенная рядом с топкой чугунная духовка быстро разогревается и начинает нагревать помещение. То же делает и варочная панель. Но при этом малая топочная высота приводит к неполному выгоранию веществ в открытом пламени, как следствие — больше сажи и копоти, необходимость в частом обслуживании, а при отсутствии оного — засорение и снижение КПД. Поэтому в целях отопления лучше возводить «голландку» — она хоть и не позволит готовить на ней еду, зато доставит меньше проблем в ходе эксплуатации.

Классическая «голландка» не имеет зольника, колосниковой решётки и поддувала. Дрова, закладываемые в топку, благодаря этому хоть и горят дольше, но образуют больше сажи, а тепла получается меньше. Поэтому печники рекомендуют обустраивать классический зольник с колосником и дверцу для поддувала, что позволит не только лучше топить дровами, но иногда использовать в печи уголь или торф.

Типичная «голландка»

Фундамент

Несмотря на малый вес, ставить «голландку» без фундамента опрометчиво, так как лаги могут со временем просесть, и конструкция нарушится вплоть до трещин. Самый лучший вариант — сделать монолитное бетонное основание, армированное рифлёной арматурой. Можно и из полнотелого кирпича, но здесь риск растрескивания. Если в доме никогда не было печи, сначала нужно сделать отверстие в полу. Снимается чистовой пол, затем лаги распиливаются так, чтобы своими концами они опирались на столбики.

В полученном отверстии нужно снять верхний слой грунта и сделать подсыпку из песка и щебня. Поверх сооружается опалубка и вяжется арматура. Учитывая, что конструкция невелика по площади, допускается прут 10 мм. шаг между прутками — 40 см. Сделать нужно минимум два горизонтальных слоя. Залить всё бетоном и оставить сохнуть. После высыхания даже такому маленькому фундаменту лучше постоять пару недель, а то и месяц для осадки. Фундамент под стандартную печь обычно делают квадратом со стороной 120 см.

Лучший фундамент — из армированного бетона

Пошаговая кладка печи

Раствор для печной кладки испытывает постоянные колебания температуры. Когда печь протапливается, он сильно разогревается, в период зимнего простоя охлаждается до отрицательных значений. Цементный раствор не выдерживает таких перепадов и быстро растрескивается и выкрашивается. Для кладки печи используют глину. Можно купить её, но легче всего добыть самому, сделав яму на глубину 1 — 1,5 м.

Извлекая глину на поверхность, нужно проверить её жирность. Чем более она мягкая и пластичная, тем считается жирней. Оптимальное соотношение для раствора нормальной жирности — две части песка на одну часть глины. Песок можно брать карьерный, он также содержит глинистые частицы. Всё просеять через сито. На кладку ста кирпичей расходуется около 20 литров воды.

Цены на огнеупорный раствор для печей и каминов

~~Огнеупорный раствор для печей и каминов~~К замешиванию раствора нужно подходить очень ответственно

Шаг 1. Уложив на просохший и осевший фундамент рулонную гидроизоляцию, начинаем выкладывать печь. Лучше всего заранее распечатать себе схему порядовки на цветном принтере. Каждый уровень сделать на нумерованном листе, либо взять ватман и на нём представить всю схему.

Шаг 2. Кладка ведётся в полкирпича, лучше полнотелого, огнеупорного. Последовательно выкладывайте уровни согласно схеме порядовки. Где того требует схема, кирпичи нужно ставить на ребро либо скашивать. Между зольником и топкой укладывают колосниковую решётку.

Шаг 3. Дверцу поддувала, а затем и топки легче всего крепить на нихромовую проволоку. Она вставляется в отверстия на рамке дверцы, а затем закручивается в «косичку». Такие жгуты заводятся в глубину кладки на два кирпича и загибаются. Следующие слои перекрывают проволоку, а после застывания раствора дверцы оказывается посаженной «намертво». Главное — не допустить ослабления проволочного жгута. Под рамку дверцы закладывается асбестовый шнур для уплотнения.

Крепление дверцы

После возведения корпуса печи нужно оборудовать переход в дымоходную стальную трубу. Перед этим переходом устраивается заслонка для регулировки тяги. В дымоходных каналах устраивают дверцы для прочистки — обычно с двух сторон.

Обустройство дымохода

Дымоход проще сделать из трубы. Можно взять обычную толстостенную стальную — она дешевле, пропустить её через крышу и вывести на полметра выше самой высокой точки крыши. Сейчас в продаже имеются готовые сборные элементы, которые собираются с помощью замковых соединений. Всё, что для него нужно — это сваренные из профиля держатели. Такой сборный дымоход пригоден как для выведения через стену с коленным изгибом, так и через крышу. Первый вариант сделать легче.

Сборные элементы представляют собой сендвич из двух цилиндров из нержавеющей стали, между которыми проложен слой негорючего утеплителя. Если у вас просто стальная труба, её можно утеплить минеральной ватой — она не горит и не плавится даже при высоких температурах.

Фабричная замковая труба

Финишная отделка

В отделке для дачника открывается простор для фантазии. Можно отделать печь изразцами или огнеупорной плиткой, а можно просто побелить. Аккуратный красный кирпич с расшитыми швами и сам по себе неплохо смотрится. Ещё один вариант — взять стальной лист толщиной 1 — 1.5 мм, протравить или проворонить его и закрыть им печь, устроив декоративные заклёпки. Не забудьте уложить перед лицевой частью печи предтопочный лист. Он предохранит деревянный пол от возгорания, если уголёк или головешка вылетят из зольника или топки. Делают его обычно из нержавеющей стали.

Железная дачная печь своими руками — пошаговая инструкция

Простейший вариант железной печи — всем известная буржуйка, которая абсолютно нетребовательна к топливу. Облагороженные фабричные варианты могут исполняться из стали и чугуна, иметь декоративную отделку и стеклянную дверцу, устанавливаться на гнутые ножки. Но для самостоятельного изготовления важно другое: простота, надёжность, прямые линии конструкции.

Таблица 2. Характеристики популярных железных печей Бутакова.

Модель	Гимназист	Студент	Инженер	Доцент	Профессор
Объём помещения, куб. м	100	150	250	500	1000
Мощность, кВт	6	9	15	25	40
Размеры, см	376678	376678	447689	5797115	67111125
Масса, кг	55	77	113	182	235
Диаметр дымохода, мм	120	120	120	150	200
Мин. высота дымохода от колосника, м	5	5	5	6	8

Удачным для самостоятельного изготовления является буржуйка Логинова. От обычной печки её отличает наличие двух полок вверху топки, которые более чем в два раза увеличивают путь сгоревших газов, увеличивают КПД и отдаваемое тепло.

Шаг 1.Раскрой материала. Начертив схему буржуйки на бумаге, прикиньте все размеры. Лучший вариант: 80 * 45 * 45 см. Помимо самой коробки внутри нужно будет расположить колосниковую решётку и две полки-отражателя. Все элементы лучше сделать съёмными. Раскрой вполне можно выполнить болгаркой, а фаску с краёв снять шлифовальным кругом.

Чертёж буржуйки Логинова

Шаг 2. Сперва свариваются вместе боковые и задняя стенки, точечно. Обстукиваются молотком для выравнивания, ставятся на дно, которое также приваривается, теперь уже по всему шву для жёсткости параллелепипеда. Колосниковую решётку можно сделать из листа стали толщиной не менее 4 мм, в которой можно вырезать продольные отверстия. По внутренним стенкам приваривается 4 отрезка арматуры, на которые ляжет колосник. Таким же образом устанавливаются верхние отражатели, но обязательно со смещением — нижняя ближе к передней стенке, верхняя — к задней.

Цены на популярные модели сварочных аппаратов

~~Сварочные аппараты~~Боковые и задняя стенки сперва прихватываются

Шаг 3. Для навешивания дверки, петли сначала навариваются на неё, а потом на переднюю стенку. Дверка топки больше, чем поддувала. Задвижки проще всего сделать из насаженных на болт планок, которые будут заходить за приваренные к передней стенке крючки. Передняя стенка приваривается последней, после верхнего листа с отверстием под дымоход.

Вариант исполнения дверки

Шаг 4. Коробка готова. Для удобства снизу привариваются ножки из отрезков металлического уголка. К отверстию дымохода приваривается отрезок трубы, на который потом надевается остальная часть. В этом отрезке нужно сделать шибер, то есть заслонку, регулируя которую можно превратить обычную буржуйку в печь длительного горения. Принцип прост: если перекрыть шибер и закрыть дверцы топочника и поддувала, воздух будет поступать очень медленно, и дрова будут тлеть, а не гореть.

Заложив много древесины, можно растянуть одну топку на 8 — 10 часов — как раз достаточно, чтобы с комфортом поспать. В трубе сверлится два соосных отверстия, в ниж вставляется шпилька, наружный конец загибается на 90 градусов. Внутри отрезка трубы к шпильке приваривается железный кругляш чуть меньше диаметра трубы. Поворачивая шпильку вокруг оси, можно регулировать ширину открытого дымоходного канала.

Шибер позволяет сделать горение медленным

Шаг 5.Высота вертикальной трубы делается около 1,2 — 1,5 метра. Далее идёт наклонная часть длиной от полутора до двух метров. Она называется боров и также участвует в обогреве помещения, ведь горячие газы сильно разогревают её. Выводить наружу её лучше через стену, обложив на выходе стекловатой или минватой.

Грамотно организованный дымоход

Ставит готовую буржуйку надо на стальной лист. По бокам иногда навешивается экран. Он выполняет двоякую роль: защищает от соприкосновения с горячими стенками; нагреваясь сам, служит плоскостью, отдающей много тепла в помещение. Этими простыми мерами можно довести простую железную печурку в произведение инженерного искусства.

Очень кстати будет наша отдельная подробная статья, на тему — Смесь для кладки печи из кирпича, где мы детально разобрали правильные пропорции, а также советы по замесу своими руками.

Видео — Стильная печь-камин Plamen Tena

Теплицы, гаражи, мастерские – перечисленные объекты в холодное время года требуют автономного отопления. Жаль, что не каждый собственник такой недвижимости способен подвести к ней теплый трубопровод. Однако все не так уж плохо – самодельная печь из металла своими руками может спасти ситуацию.

Конструкция печи

Прежде чем собирать металлическую печь вручную, надо знать, что собой представляет ее конструкция:

Топка;
Поддувало;
Камера для закладки камней (необходима при работе в бане);
Резервуар, где хранится вода;
Колосники;
Решетка для топки;
Решетка для поддувала;
Трубные задвижки.

Для изготовления металлической печи берутся листы из соответствующего материала. Но упростить задачу можно, используя готовые бочки, трубы, огнетушители.

Какой металл использовать

В преддверии изготовления печи обязательно надо осмотреть металл на наличие дефектов – коррозии, трещин, выпуклостей. Если они есть, их надо обработать методом шлифовки, сварки, штамповки. Надежность и прочность печи придает материал, из которого она собрана. Подходящими металлами для тематической задачи можно считать:

Обычную сталь;
Жаропрочную сталь;
Чугун.

Если печь изготовлена из готовой емкости, то порой в качестве последней выступает бидон или огнетушитель. Самый прочный материал – сталь. Но данный показатель (прочность) также зависит от толщины. Если она составляет 10-18 мм, то печь будет служить долго.

Кроме классических вариантов можно также сделать печь мангал из металла своими руками. Здесь уже можно ограничиться толщиной 3-6 мм, чтобы конструкция имела малый вес для удобной переноски.

При наличии большого количества чугуна придется делать тяжелую печь со стенками толщиной 6-25 мм. Несмотря на свой огромный вес, соответствующие конструкции быстро нагреваются и надолго сохраняют тепло. Говоря иначе, чугунные печи имеют хороший КПД. «>»>»>»>»>»>»>»>»>

Плюсы и минусы

Металлическая печь является неплохим источником тепла. Ее можно делать самостоятельно при наличии определенного опыта, чертежей, инструментов и расходных материалов. Однако перед изготовлением тематической конструкции надо взвесить все «За» и «Против».

Посмотрите еще здесь!

Потолок с подсветкой своими руками: 85 фото лучших вариантов! Виды подсветки: споты и особенности их подключения, светодиодная подсветка, диодная подсветка, «звездное небо»
Сборка душевой кабины своими руками: сборка поддона, подготовка и монтаж стенок, монтаж портала. Все этапы сборки с фото
Как сделать вентиляцию своими руками — обеспечиваем свежесть в доме, создаем комфорт самостоятельно (фото + видео)

Среди преимуществ металлической печи имеют место:

Простота конструкции, позволяющая изготовить ее вручную;
Возможность переноски и транспортировки;
Удобная эксплуатация;
Компактность;
Прочность и износостойкость.

Надо только, чтобы металлическая печь имела хороший уровень нагрева и умела хранить тепло. Все остальное – дело техники.

К слову, для работы с металлом используются разные электроинструменты:

Электродрель;
Болгарка;
Сварочный инвертор.

При отсутствии режущего электроинструмента можно ограничиться ручным – ножовкой по металлу, зубилом, молотком. Некоторые мастера вместо сварки соединяют фрагменты металла крепежными элементами – болтами. Радует тот факт, что любая буржуйка, будь это даже банная печь из металла своими руками, не требует подготовки фундамента. Надо только установить дымоход и обеспечить к нему путь.

Посмотрите еще здесь!

Как сделать арку из гипсокартона: делаем межкомнатную арку по фото-инструкции. 120 фото арок в интерьере
Как сделать балкон своими руками — советы, как сделать балкон в квартире красивым. Пошаговое руководство по применению современных строительных материалов + 70 фото лучших вариантов дизайна
Установка двери купе своими руками — пошаговая инструкция монтажа раздвижных дверей и советы по выбору фурнитуры (110 фото + видео)

Находясь все время в помещении, печная конструкция может поддаваться химическим реакциям разве что из-за сгорания твердого или жидкого топлива. Но это не мешает ей служить в течение десятков лет. Деформации также исключены, если стенки металла имеют толщину не менее 8 мм. Выбирая подходящую конструкцию для обогрева, надо понимать, что чугун не терпит ударной нагрузки. Поэтому его печи лучше не ронять при транспортировке. Это, пожалуй, является минусом определенной группы агрегатов.

Что касается металлических печей, то они быстро остывают, особенно если их камера небольшая, а стенки тонкие. Поэтому их надо непрерывно топить.

Есть и общий минус – пожарная опасность. Чтобы свести последнюю к минимуму, печи рекомендуется устанавливать ближе к стене, а за их эксплуатацией приходится следить.

Посмотрите еще здесь!

Установка столешницы своими руками: выбор, монтаж и крепление столешницы. 155 фото лучших идей и советы по их применению
Навес своими руками — красивые идеи, лучшие проекты и советы как построить навес своими руками (90 фото и видео)
Монтаж сайдинга своими руками: этапы выполнения работы, пошаговая инструкция монтажа обшивки и секреты выбора качественного сайдинга (125 фото и видео)

«>»>»>»>»>»>»>»>»>

Изготовление печи

Когда решение сделать печь из металла самостоятельно принято, тогда можно выбирать металлическую трубу. Служа «донором» для будущего изделия, ее диаметр должен составлять 50-80 см. Длина трубы должна быть около 1,5 м (запас приветствуется). Толщина стенок – 8-16 мм. Также пригодится труба для дымохода диаметром 135-180 мм. Чертежи печей из металла своими руками могут углубить в теорию. Совсем другое дело – непосредственно технология изготовления Первым делом труба разрезается на две части – одна должна иметь длину 0,9 м, вторая 0,6 м. Первая идет на изготовление печи, вторая – на изготовление водяного бака. Затем в трубе надо проделать вырезы – будущие проходы к поддувалу и топке. Вырезанные куски металла остаются для изготовления дверец. Следующий шаг – установка колосников, сделанных из арматуры. Крепление колосниковой решетки должно соответствовать объемам и принципу загрузки топлива. Чтобы фиксировать колосниковую решетку, к ней привариваются ушки. Далее в верхней плоскости печи делается отверстие, куда вставляется дымоходная труба.

Чтобы обеспечить печь хорошей тягой, надо использовать 4-5 метровый дымоход. Последний неудобен при установке и в уходе, поэтому лучше делать акцент на разборные виды.

При изготовлении банной печи придется руководствоваться следующим перечнем работ:

Сначала ниже печной топки устраивается каменка;
Затем надо установить рядом с топкой бак. Установка происходит таким образом, чтобы часть бака находилась на подпорках, вторая – на топке;
К баку следует подсоединить кран;
Следующий этап – приваривание ножек ко дну конструкции;
По всему периметру печи надо из огнеупорного кирпича устроить экран.

Если дымоход проходит через чердак, то у первого должны отсутствовать задвижки. Легкую печь в баню из металла своими руками можно ставить на металлический лист. Тяжелые аналоги уже требуют подготовки дополнительного кирпичного или бетонного основания высотой 20 см.

Эффективность потребления топлива

Тематические отопительно-варочные агрегаты бывают трех видов:

Камерными;
Канальными;
Колпаковыми.

Первый вид представлен преимущественно буржуйкой, которая в народе является наиболее распространенным автономным средством отопления. Она подходит для обустройства гаражей и мастерских. Капельные печи работают за счет отработанных технических масел. Они довольно безопасны для окружающей среды и не требуют больших загрузок топлива, как буржуйки. «>»>»>»>»>»>»>»>»>

Канальные печи отличаются высоким 80-процентным КПД. Поэтому они прогревают помещения быстрее буржуек.

Если выбор пал на конструкции канального типа, то надо понимать их следующие особенности:

Тематические печи потребляют любое топливо за исключением влажного;
Загружать канальную печь топливом можно только после сгорания предыдущего объема.

Все приведенные печи изготавливаются из металла, но конструкция каждого вида отличается.

Средства для изготовления и непосредственно процесс

При желании изготовить тематический агрегат придется рассмотреть немало фото печей из металла, сделанных своими руками, после чего составить чертеж и вооружиться:

Сварочным оборудованием с электродами;
Листовым металлом или «донорскими» конструкциями;
Стальными уголками;
Болгаркой с отрезным кругом;
Большим и средним молотками;
Арматурой диаметром 8 мм;
Измерительными инструментами – рулеткой, уголком;
Карандашом или острым гвоздем для проведения линий.

Когда все инструменты собраны, можно переходить непосредственно к мероприятию:

Нарезание трубы и 5 прямоугольников посредством болгарки;
Приваривание впритык стальных или чугунных листов сварочным аппаратом;
Приваривание дна к стенкам с последующей проверкой ровности готовой конструкции;
Разметка на стенках бочки мест, где будут находиться топка, зольник, дымоход;
Приваривание уголков к «бочке» на уровне 10 см от ее дна (это необходимо для установки колосниковой решетки);
Изготовление колосников из обрезков, которые можно достать из трубы 2-сантиметрового диаметра или соответствующих металлических прутков;
Фиксация трубок и их приваривание;
Приваривание двух арматурных отрезков вверху конструкции для организации отражателя;
Приваривание крышки к «бочке» (первая уже должна располагать отверстием для дымохода);
Изготовление дверных ручек из труб или пластин;
Изготовление ножек из уголков или арматуры;
Организация дымохода с помощью 135-180-миллиметровой трубы;
Создание поворотной заслонки снизу дымохода;
Установка печи.

Изготовление металлическое печи – вполне реализуемая задача. Надо только подходить к соответствующему проекту неторопливо и постепенно. Тогда готовый результат не разочарует.

Фото печей своими руками из металла

Читайте здесь — Как сделать брусья своими руками — варианты конструкции а также правильные размеры для брусьев смотрите на фото примерах, инструкции как сделать своими руками в статье!Печки из металла для баньки либо саун стоят достаточно дорого, однако при небольшом опыте работы с металлом можно приступать к производству такой конструкции самостоятельно. Для понимания, как они выглядят, можно посмотреть фото печей из металла, сделанных своими руками.

Очень важно понимать, где будет стоять такая конструкция – в бане или сауне и от этого отталкиваться. К примеру, в сауне температура должна быть выше 85 градусов по Цельсию, а влажность будет составлять 15%.

В бане же наоборот, влажность будет составлять до 60%, а температура должна быть до 65 градусов по Цельсию.

Устройство работы печки

Для парилки хватит каменки, под которой будет находиться топка, прогревающая камешки до 250 градусов. Благодаря этому можно получать необходимый пар для сауны. Банька имеет другой микроклимат, который создают мелкие капельки, разогревающие воздух до 150 градусов по Цельсию. Благодаря этому пар называется сухим. Сухой пар мы получаем только при температуре свыше 500 градусов.

Делаем печь своими руками

Изначально следует ознакомиться с чертежами печек, выполненных из металла. Важный нюанс – в разогретой печи достаточно сложно постоянно поддерживать единую температуру. «>»>»>»>»>»>

Для того, чтобы не перетапливать, нужно сделать следующее:

Футеровка печи. Для этого нужно обложить изнутри топку при помощи огнеупорного кирпича. Таким образом будет прогреваться только каменка. Еще на этапе проектирования, делайте топку большего размера, с учетом места для футеровки.

К сожалению, к минусам такого метода можно отнести выработку горячего дыма (снижает пожаробезопасность). Охлаждение можно провести, установив бак либо каменку на трубу.

Установка кирпичного экрана возле печи в баню из металла своими руками. Экран можно поставить из керамики. Не забудьте оставить место для монтажа дверцы для контроля уровня прогрева воздуха.

Размеры печки

Для того, чтобы сделать печку нужного размера, необходимо сразу определиться какой объем камней вам необходим, какого размера помещение парной.Обратите внимание!

Монтаж потолков своими руками: пошаговое описание как сделать потолок. Обзор современных конструкций и идеи по их дизайну (105 фото)
Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)
Утеплить фундамент своими руками — пошаговое описание применения лучших материалов и технологий (90 фото)

Стандартные расчеты – это до 40 килограмм камней на один кубический метр парной. Важное правило – чем больше камней, тем легче будет вырабатывать нужное количество пара. «>»>»>»>»>»>

Помните о том, что разные камни имеют разную плотность. Имея одну и ту же массу, могут занимать разный объем. К примеру, для обогрева парилки, размером до 14 кубических метров, понадобится сделать каменку со следующими размерами 30х40х30 см. При необходимости размеры корректируются.

Проектируя банную печь, необходимо опираться на точные чертежи печей из металла своими руками. Помните о том, что топка будет больше размера каменки наполовину.

Вначале просчитайте, где лучше расположить каменку в самой топке. Наилучшими местами считаются верх, возле задней стенки. Именно там градус температуры наивысший.

Не забывайте о том, что каменка нуждается в обслуживании. Именно поэтому рекомендуется монтировать ее таким образом, чтобы была предусмотрена подача воды.

Обратите внимание!

Укладка ламината своими руками: подробное описание как постелить ламинат. Расчет ламината, пошаговое описание и секреты укладки (105 фото и видео)
Дымоход своими руками — подробное описание как и из чего построить эффективны дымоход (110 фото)
Гардеробная своими руками: идеи обустройства, чертежи, схемы, проекты и варианты дизайна гардеробной (125 фото)

Для этого в каменку необходимо добавить трубки, внутри емкости они разводятся так, что достают все камни. Необходимо предусмотреть воронку со стороны, где подается вода.

После того, как трубки разведутся, их необходимо обложить камнями. После того, как вода попадет в трубки, она будет попадать и на камни, таким образом генерируя выделение пара. «>»>»>»>»>»>

Подобная конструкция будет и у печи мангала из металла своими руками.

Банный котел

Это еще один подвид печей, которые могут использоваться для бани. Котел имеет одну форму – цилиндр. Он практически всегда имеет малые габариты. Такую банную печь из металла своими руками можно ставить в банные помещения как дополнительный обогрев.

Производство такой конструкции будет аналогично алгоритму производства всех металлических печей. Для этого необходимо разрезать металлический лист согласно требуемой формы, сварить сам корпус.Обратите внимание!

Установка подоконника своими руками — подробная инструкция и пошаговое видео описание как установить подоконник (85 фото)

Кирпичная печь своими руками — секреты простой и практичной кладки, схемы постройки и обзор лучших печей (95 фото + видео)

Установка ванны своими руками: пошаговая инструкция по установке современных ванн из различных материалов (80 фото и видео)

Не забываем обустроить топливник, дымоход и каменку. Только после этого можно обкладывать сам котел кирпичной кладкой. Это позволит не получать впоследствии ожоги от самодельной печи из металла своими руками.
