Укладка водяных теплых полов: непросто, но эффективно

Отопление с использованием радиаторов не всегда работает с максимальной теплоотдачей. Также далеко не всегда оно позволяет добиться комфортных температур по всей площади обогреваемого помещения. Поэтому хозяева частного жилья зачастую и предпочитают вместо установки батарей делать водяной теплый пол из труб в стяжке, по которым циркулирует теплоноситель. При правильном монтаже такая напольная система обогрева по эффективности превосходит классический радиаторный вариант в 1,5–2 раза.

Содержание

Преимущества и недостатки водяных полов

Использование водяных теплых полов (ТП) возможно в качестве как дополнительного, так и основного источника обогрева комнат в коттеджах и квартирах. Причем чаще всего их укладывают во втором варианте исполнения. В сравнении с батареями напольный обогрев более эффективен в эксплуатации, но и дороже их в реализации.

Среди достоинств систем теплого пола на нагреваемой воде числятся:

• оптимальное для человека распределение тепла по помещению;
• отсутствие циркуляции пыли из-за конвекции воздуха;
• высокая экономичность – теплоноситель приходится нагревать всего до 40–50 0С;
• эстетика – все коммуникации и элементы энергосистемы укрыты в слое стяжки;
• полная электробезопасность;
• отсутствие электромагнитных полей и проблем с высушиванием воздуха;
• срок службы до 50-ти лет;
• плавность прогрева пола, исключающая шоковое воздействие на ламинат и иные покрытия при резком их прогреве.

Если сравнивать рассматриваемый вариант обогрева с радиаторным отоплением, то напольная система оказывается минимум на 20–30% экономичней. А в некоторых случаях эта разница доходит и до 50–60%. Для батарей воду приходится нагревать до температуры в 70–90 0С на входе в радиатор. А для ТП ее подогревают на максимуме, при сильном морозе за окном, лишь до 50–55 0С.

Распределения тепла при отоплении радиатором и системой теплый пол

Минусы у водяного пола следующие:

• возможные протечки воды;
• невозможность укладки в узких коридорах;
• относительная дороговизна;
• большие затраты по времени на устройство;
• высокие нагрузки на перекрытие из-за большого объема бетона;
• подъем пола за счет дополнительной стяжки толщиной 60–150 мм;
• низкая ремонтопригодность;
• высокая инертность.

Чтобы смонтировать трубный теплый пол своими руками и уложить сверху финишное покрытие, требуется до месяца времени. Монтаж его производится в стяжке из бетона, которому нужно порядка трех недель на застывание и упрочнение.

Первоначальные затраты на обустройство водяного ТП выше радиаторного аналога в 1,5–3 раза. Однако благодаря экономичности подобный теплый пол окупается за 3–5 лет.

Главная его проблема – высокая инертность на нагрев. Напольная система отопления из-за толстого слоя бетона долго прогревается (батареи дают тепло в помещение гораздо быстрее). Нередко из-за такого своего запаздывания она просто не успевает за колебаниями температуры на улице.

Устройство водяного пола

Состоит водяной теплый пол из:

• медных либо металлопластиковых труб;
• бетонной стяжки с армирующей сеткой и демпферной лентой;
• гидроизоляции;
• утеплителя (обычно экструдированный пенополистирол);
• отражающего вверх тепло экрана из алюминиевой фольги;
• коллекторно-смесительного узла.

В большинстве случаев трубы ТП размещаются в заливаемом слое бетона. Это классический вариант устройства подобной системы отопления. Однако здесь применима и сухая стяжка в виде настила из фанеры и ГВЛ. Но при самостоятельном монтаже предпочтение обычно отдается мокрой технологии с заливкой песчано-цементного раствора.

Бетонный слой дольше прогревается, но зато потом и дольше держи в себе тепло, постепенно отдавая его комнате. При этом бетон можно как замешать самому на месте из цемента и песка, так и взять для этого готовую смесь для стяжки пола от того или иного производителя. Главное не использовать при заливке водяного ТП растворы на гипсе. Они с подобной обогревательной системой несовместимы.

Устройство теплого пола

Требования к помещениям

Перед монтажом теплого пола из труб с водой необходимо выяснить – выдержит ли межэтажное перекрытие дополнительную нагрузку. При правильном устройстве по СНиПам бетонная стяжка над укладываемым трубопроводом с теплоносителем должна подниматься на 45–50 мм. Тоньше нельзя из-за низкой прочности получающегося слоя, а толще делать не рекомендуется, потому что вырастает энергопотребление на прогрев бетона.

Каждый квадратный метр стяжки из ЦПС с маркой М300 и высотой 10 мм – это приблизительно 22 кг. Плюс сюда добавляется вес арматуры и утеплителя, а также напольного покрытия.

В итоге общая нагрузка на перекрытие от «теплого пола» в комнате 15–20 квадратов нередко превышает пару тонн. Если плита между этажами не способна выдержать такую дополнительную массу, то рассматриваемую систему обогрева делать нельзя.

Помещение для монтажа должно быть закрытым. Оно может не отапливаться, но в нем обязательно следует исключить резкие перепады температуры воздуха.

Твердеющий бетон и температурные колебания – вещи несовместимые. Также нельзя для его просушки прибегать к преждевременному включению водяного пола на «отопление», что приведет к появлению в бетонном слое локальных участков с перегревом. В этих случаях стяжка неизбежно растрескается и утратит свою прочность.

Теплопроводимость разных материалов

Как выбрать трубы для пола?

При укладке водяного теплого пола допустимо использовать трубы:

1. Медные.
2. Металлопластиковые.

Первые имеют просто идеальные характеристики для рассматриваемых систем. Однако они дороги и сложны в монтаже своими руками. Малейшая ошибка при их пайке потом приведет к порыву медного трубопровода и протечке воды в бетон.

Чаще всего при устройстве водяного ТП применяется металлопластик из сшитого полиэтилена PEX-AL-PEX сечением 16 или 20 мм. Этот вариант дешевле меди и оптимально подходит для теплых полов.

Популярные варианты труб для пола

Использовать в данном случае трубы из ПВХ или полипропилена нельзя. В напольной системе обогрева их следует укладывать без пайки и фитингов на поворотах. А поливинилхлоридные и полипропиленовые изделия смонтировать так невозможно, они при сгибе ломаются. В итоге оптимальный выбор один – сшитый полиэтилен. Трубы из него без проблем справятся и с температурой горячей воды в ТП, и с ее давлением.

Принципы проектирования

Рассчитывая водяной теплый пол, необходимо учитывать:

• только активную площадь системы, под которой расположены трубы с подогревом, а не всю квадратуру комнаты;
• шаг и способ укладки в бетоне трубопровода с водой;
• толщину стяжки – минимум над трубами должно быть 45 мм;
• требования по разнице температур в подаче и обратке – оптимальными значениями считаются 5–10 0С;
• вода должна в системе двигаться со скоростью 0,15–1 м/с – насос подбирать следует соответствующий этим требованиям;
• длину труб в отдельном контуре ТП и всей системе отопления.

Каждые 10 мм стяжки – это приблизительно 5–8% потерь тепла на нагрев бетона. Заливать его слоем более 5–6 см над трубами стоит только в крайнем случае, когда требуется повышенная прочность чернового основания.

После монтажа, включения и прогрева ТП температура пола в жилых комнатах должна получиться в районе 21–25 0С. Для коридоров на входе в дом ее рекомендуется поднимать до 30 0С, а для бассейнов и ванных комнат оптимальными будут 31–33 0С.

Способы уладки контуров

Трубы в напольном контуре отопления укладываются:

• змейкой (петлями);
• спиралью (улиткой);
• сдвоенной спиралью;
• комбинированным способом.

Самым простым в реализации является вариант первый. Однако при укладке труб «змейкой» температура воды в начале контура и в конце различаться будет на 5–10 0С. А это достаточно заметная разница, которая ощущается босыми ногами. Поэтому в большинстве случаев рекомендуется выбирать «спираль» либо комбинировать способы, чтобы обеспечить по всему полу приблизительно равный температурный режим.

Способы укладки

Утеплитель

В качестве теплоизоляционного материала под трубы лучше всего класть экструдированный пенополистирол (ЭППС). Это влагостойкий и прочный утеплитель, который удобен в монтаже и спокойно переносит контакт со щелочным цементным раствором.

Толщина плит ЭППС подбирается так:

• 30 мм – если этажом ниже отапливаемое помещение;
• 50 мм – для первых этажей;
• 100 мм и более – если полы настилаются по грунту.

Утеплитель для пола

Коллекторно-смесительный узел

Коллекторно-смесительный узел позволяет точно регулировать температуру воды в каждом контуре и благодаря байпасу защищает котел от перегрева. Устанавливается он в специальный шкаф либо нишу в комнате с теплым полом. При этом если настройку данного узла выполнить неправильно, то под ногами может получиться раскаленная сковородка, однако тепла в помещении хватать не будет. Именно от него зависит эффективность работы всей системы напольного обогрева.

Коллекторный узел

Укладка пола

Самостоятельно смонтировать водяной теплый пол в состоянии любой человек, умеющий обращаться с гаечными ключами, дрелью, молотком и ножовкой. Самый сложный момент монтажа – это расчеты системы и выбор конфигурации укладки труб с водой. А непосредственно монтажные работы не должны вызвать проблем.

Монтаж утеплителя

Плиты ЭППС укладываются встык без прорех в швах. Бетон между них пройти при заливке не должен ни в коем случае. Если это произойдет, то образуются акустические и температурные мостики. Для выравнивания плит по горизонтали можно воспользоваться мелким песком, который подсыпается снизу.

Расстилать поверх утеплителя под теплый водяной пол фольгу или фольгированную пленку не стоит. Тонкий алюминий моментально будет съеден бетоном, так как цементный раствор отличается высокой щелочностью. Слой с фольгой актуален только при укладке водяного ТП по сухой технологии с настиланием сверху гипсоволокнистых и древесных плит.

Чтобы упростить себе монтаж, вместо обычных ЭППС можно взять специальные пенополистирольные плиты под «трубный теплый пол». Они сверху имеют пупырышки-выступы с шагом в 50 мм, между которых и укладываются трубы с прочной фиксацией на месте.

Укладка пола на пенолистирольную основу

Монтаж труб

Контур из трубы формируется из расчета – один на 15–30 м2 комнаты. По максимуму допускается закладывать его на 40 м2. Если помещение большое по площади, то придется в нем сделать несколько отдельных контуров. Причем в каждом из них трубопровод с теплоносителем в длину не должен превышать 100 м.

Соединять металлопластиковые трубные изделия с помощью фитингов или спайки в теплом водяном полу нельзя. В стяжке каждый контур должен состоять из непрерывной трубы, два конца которой подключаются к коллектору.

Фиксация трубопровода на утеплителе осуществляется при помощи имеющихся пупырышек-выступов либо за счет крепления его к армирующей сетке с шагом 0,5–1 м. Во втором случае применяются крепежная проволока либо хомуты. От внутренней перегородки труба должна отстоять минимум на 30 см, а от внешней стены – на 50 см.

Укладка пола на деревянную основу

Монтаж армирующей сетки

При устройстве теплого пола обычно применяется армирующая сетка из металлического прутка сечением 3–6 мм. Она не только усиливает прочность стяжки, но и упрощает раскладку труб. Каждая ее квадратная ячейка – это от 100 до 300 мм. После ее выкладки на основании получается ровная решетка, расстояние на которой можно легко определить без рулетки.

Укладывать армирующую сетку для стяжки следует поверх труб, чтобы арматура оказалась внутри бетона. Если положить ее непосредственно на утеплитель под трубопровод, то толку от такого армирования будет ноль.

Стяжка на теплый пол

Испытание системы

После монтажа труб водяные теплые полы подлежат обязательной промывке и проверке на протечки. Делается это с помощью опрессовочного насоса и до заливки бетонного раствора. Причем здесь разрешается использовать воду без подогрева до рабочих температур. Главное – выявить места, где возможно протекает теплоноситель. Если все нормально, то остается уложить вдоль стен демпферную ленту и можно заливать стяжку.

Заключение

С монтажом и подключением водяного теплого пола к водогрейному котлу справится не сложно. Особых хитростей здесь нет. Важно лишь правильно рассчитать и разложить контуры с трубы. Бетонная стяжка вокруг них делается по обычной технологии. Только не надо потом поверх бетона класть еще один утеплитель под ламинат, линолеум или иное напольное покрытие. Такой пирог с двумя слоями теплоизоляционного материала приведет лишь к перегреву системы.

Смотрите также видео, как укладывать теплый пол:

Читайте про другие наши материалы:

Современная система тёплых водяных полов является очень эффективной конструкцией на основе труб, базовая задача которой состоит в качественном подогреве поверхности напольного покрытия с последующим максимально равномерным перераспределением тёплых воздушных масс по площади всего обогреваемого помещения.

Теплые водяные полы, схема монтажа и установка

Основные плюсы и минусы системы

Приверженцы тёплых полов отмечают наличие множества достоинств при использовании водяного обогрева помещений, основными из которых являются:

• высокая степень экономичности энергоресурсов:
• стабильные показатели надёжности и безопасности правильно смонтированной системы;
• хороший потенциал использования в качестве основной отопительной системы;
• отличная сочетаемость с любыми разновидностями современных напольных материалов, включая керамику, ламинированные и паркетные доски, а также все типы линолеума.

Система «водяной теплый пол» представляет собой многослойный технологический «пирог», устанавливаемый на нижнем основании помещения

Кроме того, такая категория тёплых полов характеризуется незаметностью и отсутствием вредных показателей электромагнитного излучения в сочетании с высоким уровнем комфорта. Справедливости ради следует отметить, что монтаж таких полов отличается высокой стоимостью и требует привлечения специалистов определённой квалификации не только для установки системы, но и выполнения ремонтных работ.

Схематическое проектирование тёплых водяных полов

Компоненты системы

Схема коллектора для теплого водяного пола

К коллекторам можно подсоединить от 2-х до 12-ти контуров теплого водяного пола

Правильно спроектированная водяная система «тёплый пол» в стандартных условиях представлена водяным типом контура, оснащённого коллектором и тепловым узловым соединением, который включает теплообменник, гидронасос, расширительный бак и группу безопасности.

Трубы теплого водяного пола, уложенные на подложку

Смесительный узел для теплого пола

Теплоносителями в такой системе являются горячая вода из центральной отопительной системы и элементы водяной отопительной конструкции, а регулирующую функцию выполняет специальный теплообменник. Посредством гидронасоса обеспечивается циркуляция теплоносителя в условиях установленного водяного контура, а расширительный бачок способствует компенсации переизбытка теплоносителя, который может быть спровоцирован высоким уровнем нагрева.

Работа такой системы была бы нестабильна без функционирования специальной группы безопасности, представленной манометром, автоматическим воздухоотводчиком и предохранительным клапаном. Специальная группа монтируется в наивысшей точке и предохраняет закрытый тип системы от образования процессов завоздушивания или слишком высоких показателей внутрисистемного давления.

Комплект водяного теплого пола

Комплект водяного теплого пола на 15 м2

Наименование	Кол-во	Стоимость, руб.
МП труба Valtec. 16(2,0)	100 м	3 580
Пластификатор. Силар (10л)	2х10 л	1 611
Лента демпферная. Энергофлекс Супер 10/0,1-25	2х10 м	1 316
Теплоизоляция. ТП — 5/1,2-16	18 м2	2 648
Трехходовой смесительный клапан. MIX 03 ¾”	1	1 400
Циркуляционный насос. UPC 25-40	1	2 715
Ниппель-переходник. VT 580 1”х3/4”	1	56,6
Ниппель-переходник. VT 580 1”х1/2”	1	56,6
Кран шаровой. VT 218 ½”	1	93,4
Соединитель прямой с переходом на внутреннюю резьбу. VTm 302 16х ½”	2	135,4
Кран шаровой. VT 219 ½”	1	93,4
Тройник VT 130 ½”	1	63
Бочонок VT 652 ½”х60	1	63
Переходник Н-В	VT 581 ¾”х ½”	30,1
Итого	13 861.5

Комплект водяного теплого пола до 60 м2

Комплект водяного теплого пола до 60 м2

Расчёт и выбор материалов

Каждое помещение требует выполнения отдельных расчётов, позволяющих определить количество расходных материалов на основе учёта протяжённости труб, а также шага при их установке. Целесообразно с этой целью применить специальные компьютерные программы или использовать готовую проектную документацией, разработанную специалистами.

труба теплого пола

Самостоятельные расчёты мощности относятся к категории сложных, что обусловлено необходимостью учитывать массу параметров и нюансов. Даже мелкие недочёты могут спровоцировать недостаточную или неравномерную циркуляцию воды по контуру, а в некоторых случаях возможно образование локальных участков утечки тепла.

Проведение расчётов строится на использовании нескольких параметров:

• площадь помещения;
• характеристики материала, использованного для возведения стен и перекрытий;
• наличие и категория теплоизоляции помещения;
• вид теплоизолирующего слоя под самой системой;
• материалы напольного покрытия;
• характеристики и параметры труб в системе;
• температурные показатели воды на входе в систему.

Наиболее ответственным этапом перед приобретением материала является грамотный выбор теплоносителей, представленных в такой системе трубами. Популярностью пользуются следующие виды:

• сшитый тип полиэтиленовых труб. Получаются под высоким давлением и характеризуются высоким уровнем прочности. Оптимально устойчивы к любым видам механических повреждений, температурных перепадов и нестабильности давления;

  Полиэтиленовая труба производства Rehau

  Гибкая полибутиленовая (PB) труба Viega

• трубы металлопластиковые. Прекрасно сочетают основные положительные качества стали и полимеров. Не подвержены образованию ржавчины и устойчивы к неблагоприятным внешним воздействиям;

  Металлопластиковая труба TIG FIRAT

• медные трубы с пластиковой оболочкой. Характеризуются максимальной долговечностью, что обусловлено использованием в процессе производства высокопрочных металлов.

  Медная труба для теплого пола — наилучший вариант, отвечающий всем условиям обустройства напольного отопления

  Трубы медные мягкие

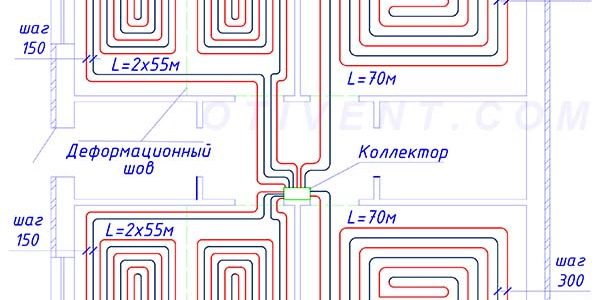

Варианты схем укладки

Варианты схем укладки

Схемы укладки труб

Современные системы водяных тёплых полов могут быть выполнены посредством нескольких наиболее распространённых вариантов укладки:

• монтаж змейкой. Вариант прокладки труб вдоль одной из стен с закруглением в конечной точке и сменой направления, в результате чего охватывается вся площадь помещения. Основная сложность заключается в специфике оформления поворотных зон;
• монтаж двойной змейкой. Вариант, выполняемый по аналогии с предыдущим способом, но в процессе укладки используется пара параллельных труб с шагом в три сантиметра;
• монтаж улиткой или спиралью. Вариант монтажа, при укладке которым получается своеобразная спираль с конечной точкой, замыкающей всю систему;
• комбинированный монтаж. Вариант предполагает выполнение нескольких способов укладки на площади одного помещения с доминированием наиболее удобного и эффективного.

Пример укладки труб теплого пола

Основные правила распределения труб по системе водяных тёплых полов:

• монтаж системы начинается от внешней, холодной стены;
• поэтапное снижение нагрева напольной поверхности достигается использованием укладки трубы по технологии «змейка»;
• равномерный обогрев может быть получен спиральной укладкой по направлению от периферии помещения к центральной части, выдерживая двойной шаг от витка к витку с последующей прокладкой в обратном направлении;
• стандартный шаг не может быть менее десяти и более тридцати сантиметров, но чем больше теплопотери, тем меньше должен быть шаг;
• особое внимание необходимо уделить расчётам гидравлического сопротивления, показатель которого возрастает прямо пропорционально длине труб и количеству поворотов;
• запрещено стыковать трубы муфтами при необходимости монтажа в стяжку.

Выбор и установка коллектора

Коллектор для теплого пола

Коллектор подбирается в соответствии с количеством контуров. Он должен обладать оптимальным количеством выводов и позволять подключить абсолютно все выполняемые контуры.

Наиболее простой тип коллектора имеет запорные клапаны, но лишён возможности выполнять настройку системы, что позволяет отнести его к категории бюджетных вариантов оборудования.

Коллектор теплого пола, вариант №1

В коллекторах среднего ценового сегмента предусмотрена установка регулирующих клапанов, позволяющих при необходимости выполнить корректировку расхода воды в любой обогревательной петле.

Коллектор теплого пола, вариант №2

Коллектор теплого пола, вариант №3

Максимально эффективными являются автоматизированные коллекторы, оснащённые сервоприводом на каждый клапан и специальными смесителями предварительного типа. Такие системы позволяют регулировать температурный режим на подаваемую воду и выполнять смешивание разнотемпературной жидкости.

коллекторная группа

Обязательные элементы качественных коллекторов представлены воздухоотводным клапаном и сливным типом отвода. Для установки используется коллекторный ящик с стандартным показателем толщины порядка двенадцати сантиметров. Правильные размеры соответствуют габаритам коллекторной группы и необходимым дополнительным элементам, в роли которых могут выступать датчики на давление, воздуховоды и сливы.

Монтаж коллектора. Подключение трубопроводов

Грамотно расположенный ящик обладает рядом характеристик:

• имеет под собой свободное пространство, используемое для загибов труб;
• характерна одинаковая протяжённость трубы из каждого помещения и размеры контура.

Допускается выполнить монтирование ящика в стену не несущего типа. Следует учитывать, что коллекторный ящик должен быть установлен выше поверхности системы «тёплый пол». Сборка и заполнение ящика стандартно и выполняется в соответствии с прилагаемой инструкцией.

Установка коллектора водяного теплого пола

Последовательность и особенности монтажа

Стяжка для теплого пола. Схема

Самым популярным и востребованным вариантом укладки тёплых водяных полов является использование бетонной стяжки, которая выполняется после тщательной подготовки обустраиваемой поверхности и разметки для расположения коллектора и труб. Все работы производятся поэтапно, с соблюдением следующей очерёдности основных действий:

• прокладка теплоизоляции на основе пенопласта или пенополистирола;

  Утеплитель, уложенный на гидроизоляция

  пенополистирол

• укладка демпферной ленты для предотвращения чрезмерного растяжения бетонного основания в процессе нагревания;

  На фото видна демпферная лента и процесс укладки плит утеплителя

• прокладка поверх теплоизоляционного слоя арматурной сетки для повышения прочностных характеристик конструкции и дополнительного крепежа системы труб;
• непосредственное прокладывание трубной системы в сочетании с постепенным объединением труб между собой посредством специальных хомутов и фиксации к арматурной сетке;

  Трубы прикреплены к армирующей сетке

  Фото — крепление труб к сетке

• подсоединение трубной системы к коллектору.

Следует внимательно следить за качественным, но не слишком тугим креплением, чтобы не спровоцировать деформационные изменения при эксплуатации. Наличие нескольких контуров требует поочерёдного подсоединения. Выводной конец труб закрепляется на возвратном коллекторе. Финишный этап монтажа заключается в заливке всей системы бетонным раствором и тщательном просушивании стяжки. Далее выполняются работы по фактурной стяжке и финишная отделка любым напольным материалом.

Процесс бетонирования

Советы и рекомендации

При выполнении монтажных работ участки помещения около внешних стен оформляются посредством использования более мелкого шага, что позволяет стабилизировать прогрев.

Укладка трубной системы по типу «змейка» предполагает выполнение наиболее мелкого шага, а при спиральном монтаже шаг может составлять от двух до пятнадцати сантиметров.

Виды систем водяного теплого пола

Для повышения качества бетонного состава и облегчения заливки целесообразно добавлять в рабочий раствор стандартное количество полипропиленового фиброволокна, что увеличит прочность стяжки в процессе усадки.

Не следует пренебрегать использованием демпферной ленты, позволяющей качественно компенсировать расширения бетонной стяжки.

Соблюдение технологии позволяет получить качественную и долговечную систему тёплых полов, которая улучшит микроклимат помещения и создаст комфортные для проживания условия.

Стяжка для водяного теплого пола

Видео — Теплые водяные полы, схема монтажа и установка. Видеосеминар

Теплый водяной пол. Стоит ли делать сегодня?

Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.

Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?

Заложите полы в проект

Первым шагом рекомендуем еще на этапе проекта учесть наличие системы водяного пола в вашем доме. Для этого нужно дать четкую инструкцию проектировщику, чтобы он учел необходимые высоты у потолков и дверных проемов. Закладывать в идеале нужно минимум 14 см дополнительной высоты. По возможности пусть так же заложит схему установки теплого пола, чтобы было ясное понимание, как его правильно сделать.

Частой проблемой невозможности грамотного монтажа пола как раз и являются неучтенные моменты по высоте.

Подготовьте основание

В идеале в качестве основания нужна черновая стяжка, которую нужно привести в ровное состояние. А именно сбить бугры и наплывы, если они образовались в ходе заливки. Нужно это для того, чтобы вы в дальнейшем без труда могли уложить пенополистирол. Иначе он будет «гулять» и неплотно прилегать к поверхности.

В принципе можно укладывать пирог теплого пола и на грунт, но при этом его нужно тщательно утрамбовать, чтобы не было просадки того же полистирола.

Гидроизоляция

С гидроизоляцией дела обстоят не столь серьезно. Ее в принципе можно не делать и в редких инструкциях по устройству и монтажу теплого пола о ней идет упоминание. Здесь совет скорее из разряда местоположения вашего дома. Если наблюдаются какие-то проблемы с поступлением воды, то по уму гидроизоляцию надо бы сделать еще на этапе строительства.

Сама же система теплого пола под стяжкой не дает течи, если вы осознанно не проткнете его чем-нибудь.

Укладка теплоизоляции

После подготовки основания следующим шагом будет укладка теплоизоляции. В качестве основного теплоизолятора выступает пенополистирол. Использовать вы можете любую марку, главное чтобы соблюдалась плотность в районе 30-35 кг/м3.

По нашему опыту, чем толще вы положите пенополистирол, тем лучше. Особенно на первом этаже. Минимально рекомендованная толщина составляет 5 см. Но и при ней наблюдаются потери тепла вниз, хоть и несущественные. Если есть возможность уложить 10 см на первом этаже, то лучше так и сделать. Желательно так же листы пенополистирола склеить между собой (если используете два слоя). Для этого у каждого бренда вместе с теплоизоляцией зачастую продается и специальный клей.

Если вы используете полистирол с бобышками, то после можно сразу приступать к укладке теплого пола. Если же нет, то читаем дальше

Укладка полиэтилена

Есть множество сторонников и противников укладки полиэтилена на пенополистирол. Кто-то считает это бессмысленной тратой денег, кто-то наоборот укладывает полиэтилен для дополнительной пароизоляции и избегания контакта с щелочной средой стяжки.

Наш совет будет таков: Если есть возможно уложить полиэтилен, воспользуйтесь ею.

Демпферная лента

На этом этапе инструкции по монтажу и устройству мы рекомендуем проклеить по периметру стены, где будут водяные теплые полы, демпферную ленту. Она служит для компенсации теплового расширения стяжки.

Все тела имеют свойства расширятся. Тоже самое касается и стяжки. Если не учесть это расширение, то стяжка может потрескаться, либо вздуться.

Высота ленты обычно не превышает 10 см. Проклеиваете ее, либо крепите к стене. Заливаете стяжку и лишнее отрезаете

Укладка армирующей сетки

После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.

Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.

Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Заливка стяжки

После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.

Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.

После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.

В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!

Теги: водян, водяное отопление, водяной теплый пол, теплый пол, трубы

Система напольного обогрева – самый комфортный и экономичный вариант отопления частного дома. Обратная сторона медали – приличная цена комплектующих и монтажа сравнительно со стоимостью радиаторной схемы. Предлагаем существенно сэкономить – закупить материалы, смонтировать водяной теплый пол своими руками и залить цементную стяжку. В помощь предоставляем поэтапную инструкцию по устройству греющих контуров с наименьшими финансовыми затратами.

Тема напольного отопления довольно обширна, охватить все нюансы в рамках одной публикации просто нереально. Периодически мы будем направлять вас на другие статьи, подробно описывающие сложные моменты. Здесь речь пойдет о монтаже теплых полов (сокращенно — ТП) «мокрым» способом, предполагающим заливку бетонного монолита. Как делается «сухой» вариант ТП на деревянном перекрытии, читайте в соответствующем разделе.

Этапы работ

Устройство теплого пола в квартире либо частном доме – это комплекс мероприятий, выполняющихся в строгом порядке:

1. Проектирование – расчет необходимой теплоотдачи, шага укладки и длины труб, разбивка на контуры. В зависимости от типа основания (перекрытия) подбирается состав «пирога» теплого пола.
2. Выбор комплектующих и стройматериалов – утеплителя, труб, коллектора со смесительным узлом и прочих вспомогательных элементов.
3. Подготовка основания.
4. Монтажные работы – раскладка утеплителя и трубопроводов, установка и подключение распределительной гребенки.
5. Заполнение системы теплоносителем, гидравлические испытания – опрессовка.
6. Заливка монолитной стяжки на цементно-песчаном растворе, первичный запуск и прогрев.

Рекомендация. Выполняйте монтаж ТП в процессе строительства здания, сразу после возведения перегородок между комнатами. Это позволит предусмотреть нужную высоту порогов и свободно уместить «пирог» под напольное покрытие. Если в жилых помещениях уже сформированы дверные проемы с низкими порогами, попробуйте выйти из ситуации предлагаемыми способами.

Перейдем к подробному рассмотрению каждого этапа обустройства нагревательных полов.

Расчет и разработка схемы напольного отопления

Чтобы правильно смонтировать теплый пол под стяжку своими руками, учтите ряд важных моментов и требований:

• максимальная температура финишного покрытия – 26 градусов, более горячая поверхность часто вызывает у жильцов дискомфорт и ощущение духоты;
• соответственно, вода в половых трубах нагревается максимум до 55 °С, так что напрямую к центральному отоплению квартиры подключаться нельзя;
• под стационарной мебелью, например, гарнитуром на кухне, обогрев пола не делается;
• длина трубы одного контура не превышает 100 метров (оптимально – 80 м), иначе получите неравномерное распределение тепла, чрезмерное остывание воды и расходы на более мощный циркуляционный насос;
• чтобы соблюсти предыдущее правило, комнаты большой площади делятся на 2—3 греющих плиты, между которыми устраивается деформационный шов, как показано на рисунке.

Сначала предложим более правильный, хотя и сложный вариант проектирования. Ознакомившись с нашей инструкцией, рассчитайте отопительную мощность любым из 3 способов – по объему, площади либо теплопотерям помещения. Затем определите схему укладки, диаметр и расстояние между соседними трубами, учитывая термическое сопротивление покрытия, – ламината, линолеума либо кафельной плитки.

Примечание. Методика вычисления шага укладки труб под плитку и другие виды покрытий разъясняется в следующем руководстве.

Изложим упрощенный вариант разработки схемы, практикуемый многими строителями:

1. Если вы проживаете в регионах с холодным климатом, укладывайте трубу с интервалом 10 см. Для средней полосы и юга шаг принимается равным 15 см, в ванной под кафель достаточно 200 мм.
2. Считаем длину трубопровода на 1 комнату. При расстоянии между нитками 100 мм на квадратный метр ляжет 10 м трубы, при шаге 15 см – 6.5 м. п. Если общая протяженность превысит 100 м, разбиваем площадь на 2 равных части – два отдельных греющих монолита.
3. Среди существующих схем укладки — «улитка» и «змейка» — новичку лучше выбрать последнюю – ее проще монтировать.
4. Определяем число нагревательных контуров и подбираем коллектор с соответствующим количеством выводов. Более дешевый вариант – делаем гребенку самостоятельно.
5. Размещаем коллектор в удобном месте жилища (например, коридоре). Рекомендуется выдержать одинаковое расстояние до всех помещений, пример смотрите на чертеже одноэтажного дома.
6. Трубы в коридоре наверняка лягут слишком близко – их надо утеплить полиэтиленовым рукавом.
7. Обязательно предусматриваем в полу двухтрубную разводку от котла к радиаторам отопления.

Важный нюанс. Рассчитывая протяженность ветвей теплого пола, не забывайте прибавлять расстояние от комнаты до точки монтажа гребенки с насосным смесительным узлом. Чтобы не ошибиться с длинами петель, просмотрите обучающее видео:

Поясним, зачем монтировать разводку для батарей. Уложив трубные петли без расчета, вы не знаете заранее, хватит ли мощности ТП в самые холодные зимние дни. Если проблема возникнет, нагревать теплые полы выше 55 °C не стоит, правильнее включить высокотемпературную радиаторную сеть.

Состав «пирога» теплых полов на грунте

В интернете опубликовано множество схем, разнящихся по составу. Путаницу обычно вызывает применение пленочной паро— и гидроизоляции между различными слоями «пирога». Разъясним каждый элемент классической схемы теплого водяного пола, устраиваемого на грунте (перечисление слоев идет снизу вверх):

1. Основание — тщательно утрамбованный грунт.
2. Подушка – песок либо песчано-гравийная смесь толщиной 10—20 см (по необходимости) в уплотненном состоянии.
3. Бетонная подготовка высотой 4—5 см позволяет выровнять основание и избежать дальнейших просадок в процессе монтажа ТП.




4. Гидроизоляционная подложка ограждает «пирог» от капиллярного подъема воды из грунта. Именно это явление заставляет отсыревать фундаменты, не защищенные битумной изоляцией.
5. Задача утеплителя – отражать вырабатываемый тепловой поток кверху, дабы не подогревать землю.
6. Трубопроводы с горячей водой – источник тепла.
7. Песчано-цементная стяжка – элемент поверхностного обогрева плюс прочное основание для финишного покрытия.
8. Боковая демпферная лента — буфер, компенсирующий тепловое расширение бетонной плиты. При нагреве стяжка сдавливает полиэтиленовую прокладку и не трескается. Аналогичный упругий демпфер закладывается в деформационные швы между соседними монолитами.

Важный момент. Описанная схема верна при использовании полимерных изоляторов, не пропускающих влагу, — экструдированного пенополистирола, пенопласта и пенополиуретана. Если правила пожарной безопасности требуют класть базальтовую вату, под стяжку надо стелить дополнительный слой пленки, защищающий утеплитель от намокания сверху.

Мастера нередко упрощают конструкцию теплых полов – кладут изоляцию прямо на песчаную подушку, не заливая черновой подбетонки. Решение допустимо при одном условии – песок нужно тщательно разровнять и уплотнить механизированным способом — виброплитой.

При монтаже деревянного пола на лагах от стяжки лучше отказаться. Используйте «сухой» метод устройства ТП – подбивку из досок либо ДСП и металлические рассеивающие пластины. Теплоизоляционный материал – минеральная вата.

Схема ТП на бетонном перекрытии

Данный способ подогрева полов целесообразно использовать в помещениях над холодными подвалами либо на утепленных балконах (лоджиях). Делать водный ТП над жилыми комнатами многоквартирных домов недопустимо, хотя некоторые хозяева запрет игнорируют.

Совет. В многоэтажных домах либо на дачах с периодическим отоплением проще и дешевле положить электрические теплые полы – кабельные или инфракрасные из нагревательной карбоновой пленки.

«Пирог» ТП, устраиваемый над холодным помещением, делается аналогично подогреву на грунте, но без песчаной подушки и черновой стяжки. Если поверхность слишком неровная, теплоизоляционные плиты укладываются на сухую смесь цемента с песком (соотношение 1 : 8) высотой 1—5 см. Греющие контуры над отапливаемыми комнатами можно укладывать без гидроизоляции.

Рекомендации по выбору материалов

Приведем список оборудования и стройматериалов, которые пойдут на монтаж водяного теплого пола:

• труба диаметром 16 мм (внутренний проход — Ду10) расчетной длины;
• утеплитель полимерный – пенопласт плотностью 35 кг/м³ или экструзионный пенополистирол 30—40 кг/м³;
• лента демпферная из пенополиэтилена, можно взять «Пенофол» без фольги толщиной 5 мм;
• пена монтажная полиуретановая;
• пленка толщиной 200 мкм, скотч для проклейки;
• пластиковые скобы или хомутики + кладочная сетка из расчета 3 точки крепления на 1 метр трубы (интервал 40…50 см);
• теплоизоляция и защитные чехлы для труб, пересекающих деформационные швы;
• коллектор с нужным числом выводов плюс циркуляционный насос и подмешивающий клапан;
• готовая строительная смесь для стяжки, пластификатор, песок, гравий.

Почему на теплоизоляцию полов не стоит брать минеральную вату. Во-первых, понадобятся дорогие плиты высокой плотности 135 кг/м³, во-вторых, пористое базальтовое волокно придется защищать сверху дополнительным слоем пленки. И последнее: к вате неудобно крепить трубопроводы — придется класть металлическую сетку.

Пояснение по поводу использования кладочной сварной сетки из проволоки Ø4—5 мм. Запомните: стройматериал не армирует стяжку, а выступает подложкой для надежного крепления труб пластиковыми хомутиками, когда «гарпуны» плохо держатся в утеплителе.

Толщина термоизоляции принимается в зависимости от расположения теплых полов и климата в месте проживания:

1. Перекрытия над отапливаемыми комнатами – 30…50 мм.
2. На грунте либо над подвалом, южные регионы – 50…80 мм.
3. То же, в средней полосе – 10 см, на севере – 15…20 см.

Примечание. Если вы хотите точно рассчитать толщину теплоизоляции согласно методике СНиП и узнать термические характеристики различных утепляющих материалов, перейдите к инструкции по обшивке потолков.

В теплых полах применяется 3 вида труб диаметром 16 и 20 мм (Ду10, Ду15):

• из металлопластика;
• из сшитого полиэтилена;
• металлические – медь либо гофрированная нержавейка.

Трубопроводы из полипропилена использовать в ТП нельзя. Толстостенный полимер плохо передает тепло и значительно удлиняется от нагрева. Паяные стыки, которые обязательно окажутся внутри монолита, не выдержат возникающих напряжений, деформируются и дадут течь.

Новичкам для самостоятельного устройства теплых полов мы рекомендуем применять металлопластиковые трубы. Причины:

1. Материал легко гнется с помощью ограничительной пружины, после изгибания труба «запоминает» новую форму. Сшитый полиэтилен стремится вернуться к первоначальному радиусу бухты, поэтому его сложнее монтировать.
2. Металлопластик дешевле полиэтиленовых трубопроводов (при равном качестве изделий).
3. Медь – материал дорогой, соединяется пайкой с нагревом стыка горелкой. Качественное выполнение работ требует немалого опыта.
4. Гофра из нержавеющей стали монтируется без проблем, но обладает повышенным гидравлическим сопротивлением.

Для успешного выбора и сборки коллекторного блока предлагаем изучить отдельное руководство по данной теме. В чем загвоздка: цена гребенки зависит от способа регулировки температуры и применяемого смесительного клапана — трехходового либо двухходового. Самый дешевый вариант – термоголовки RTL, работающие без подмеса и отдельного насоса. Ознакомившись с публикацией, вы точно сделаете правильный выбор узла управления теплыми полами.

Подготавливаем основание

Цель предварительных работ – выровнять поверхность основания, заложить подушку и сделать черновую стяжку. Подготовка грунтового основания производится так:

1. Подровняйте землю по всей плоскости пола и замерьте высоту от дна котлована до верха порога. В углублении должен поместиться слой песка 10 см, подбетонка 4—5 см, теплоизоляция 80…200 мм (зависит от климата) и полноценная стяжка 8…10 см, минимум – 60 мм. Итак, наименьшая глубина котлована составит 10 + 4 + 8 + 6 = 28 см, оптимальная – 32 см.
2. Выройте котлован на требуемую глубину и утрамбуйте землю. Проставьте на стенах метки высот и насыпьте 100 мм песка, можно вперемешку с гравием. Уплотните подушку.
3. Приготовьте бетон М100, смешав 4.5 частей песка с одной частью цемента М400 и добавив 7 частей щебня.
4. Установив маяки, залейте черновое основание 4—5 см и дайте бетону застыть в течение 4—7 дней в зависимости от температуры окружающей среды.

Совет. Если высоты порогов недостаточно, пожертвуйте черновым полом 40 мм и уменьшите толщину стяжки до 6 см. В крайнем случае насыпьте 6—7 см песка вместо десяти, подушку уплотните виброплитой. Теплоизоляционный слой уменьшать нельзя.

Подготовка бетонного перекрытия заключается в уборке пыли и заделке щелей между плитами. Если наблюдается явный перепад высот по плоскости, приготовьте гарцовку – выравнивающую сухую смесь портландцемента с песком в соотношении 1 : 8. Как правильно класть утеплитель на гарцовку, смотрите на видео:

Монтаж греющих контуров – пошаговая инструкция

Первым делом основание застилается гидроизоляционной пленкой с напуском 15…25 см на стены (толщина тепловой изоляции + стяжка). Перехлест соседних полотен – минимум 10 см, стыки проклеиваются скотчем. Затем плотно укладывается утеплитель, швы заполняются полиуретановой пеной.

Дальше рассмотрим по пунктам, как сделать сам теплый пол:

1. Оклейте стены демпферной полосой на высоту монолита. Напуск гидроизоляции выведите поверх компенсационной ленты.
2. Смонтируйте распределительный шкаф с насосом и коллектором внутри.
3. Разложите трубы контуров согласно схеме, пользуясь измерительным инструментом и соблюдая интервал укладки. Концы петель сразу подводите и подключайте к гребенке.
4. Прикрепите трубу к теплоизоляции, вставляя пластиковые «гарпуны» с шагом 50 см. Если структура утеплителя плохо держит фиксаторы, перед раскатыванием трубопроводов подложите металлическую сетку и привязывайтесь к ней хомутами.
5. Установите компенсационную ленту на деформационных швах, как сделано на фото. Последние устраиваются по границам бетонных монолитов, между отдельными греющими контурами и в дверных проемах.
6. Проложите магистрали к радиаторам, обернув трубы теплоизоляционными рукавами. Подводки к гребенке тоже стоит утеплить – в этом месте петли располагаются слишком близко, греть полы в коридоре совершенно незачем.


7. Подсоедините коллектор к отопительной сети частного дома, в шкаф проведите электричество для циркуляционного насоса и другой автоматики (при наличии).

Совет. В процессе нагрева монолиты станут расширяться и двигаться относительно друг друга. Поэтому трубы, пересекающие границы плит, лучше упаковать в специальные защитные чехлы либо надеть рукава теплоизоляции.

После сборки системы нужно заполнить контуры теплых полов водой и проверить герметичность стыков, накачав давление 2—4 Бар (ориентируйтесь на порог срабатывания предохранительного клапана котла). Технология заполнения и выпуска воздуха из каждой петли ТП подробно изложена в очередном материале.

Также не помешает запустить котел, прогреть теплые полы без стяжки и визуально убедиться в правильной работе системы. Как ведется монтаж напольного водяного отопления, показано в видеоролике:

Заливка стяжки и настройка коллектора

Для устройства греющих монолитов теплых полов делается цементно-песчаный раствор марки 200 с обязательным добавлением пластифицирующего состава. Пропорции компонентов: цемент М400 / песок – 1 : 3, количество жидкого пластификатора указано в инструкции на упаковке.

Рекомендация. Чтобы трубопроводы сохранили рабочую форму и не всплыли в растворе из-за неудачного крепления, система после опрессовки не опорожняется – петли остаются наполненными теплоносителем.

Порядок ведения работ:

1. Приобретите маяки – металлические перфорированные рейки, приготовьте 2—3 ведра густого раствора без пластификатора. Делать ограничительные планки из дерева не рекомендуется.
2. Пользуясь мастерком и строительным уровнем, установите маяки на требуемой высоте, как изображено на фото.
3. Смешайте порцию основного раствора, высыпьте в дальнем углу поверх «пирога» и растягивайте вдоль маяков правилом. Если образуются углубления с лужами, добавляйте раствор, а при следующем замесе уменьшите объем затворяющей воды.
4. Повторяйте замесы, пока не зальете всю площадь комнаты. Ходить по монолиту и вести дальнейшие работы допускается при наборе 50% прочности, а запускать прогрев – при 75%. Ниже представлена таблица набора твердости бетоном в зависимости от времени и температуры воздуха.


После отвердевания до 75% прочности можно запустить котел и начать медленно прогревать теплые полы при минимальной температуре. Расходомеры либо вентили на коллекторе откройте на 100%. Полный нагрев стяжки займет 8—12 часов в летний период, осенью — до суток.

Удобнее всего балансировать петли по расчету. Если вам известно необходимое количество тепла на помещение, определяете расход воды в контуре и выставляете это значение на ротаметре. Расчетная формула проста:

• G – количество протекающего через петлю теплоносителя, л/час;
• Δt – разность температур между обраткой и подачей, принимаем 10 °С;
• Q – тепловая мощность контура, Вт.

Примечание. Шкала расходомеров размечена в литрах за минуту, так что перед настройкой полученную цифру нужно разделить на 60 мин.

Окончательная корректировка производится по факту, когда готово финишное покрытие – эпоксидный наливной пол, ламинат, плитка и так далее. Если вы не желаете связываться с расчетами, балансировать контуры теплого пола придется методом «научного тыка». Способы регулировки коллектора, в том числе с использованием программы Valtec, описаны в последнем видеосюжете:

Заключение

Устройство водяных теплых полов в небольшом одноэтажном доме – задача вполне решаемая. Работы лучше вести в начале теплого периода, чтобы располагать запасом времени на устранение возможных ошибок. Если захотите облегчить труд и ускорить монтаж, купите специальные маты с бобышками для ТП, позволяющие быстро крепить трубы без дополнительной фиксации скобами и хомутами. Проволочная сетка тоже не понадобится.

Используемые источники:

• https://sdelat-dom.ru/remont/poly/teplye/vodyanye/
• https://pol-spec.ru/vodianoy-teply-pol/teplye-vodyanye-poly-sxema-montazha-ustanovka.html
• https://eurosantehnik.ru/instrukciya-po-montazhu-vodyanogo-teplogo-pola.html
• https://otivent.com/kak-sdelat-teplye-vodyanye-poly-v-chastnom-dome
