Укладка водяного теплого пола своими руками. Как правильно сделать

461705.08.2013

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла. При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

• Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
• Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
• Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
• Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
• Арматурная сетка или специальные модули для укладки труб;
• Трубы, уложенные в контур определенной формы;
• Бетонная стяжка толщиной не менее 5 см;
• Финишное декоративное покрытие.

Технология укладки водяного теплого пола

Технология выполнения теплого пола

1. Подготовка основания под водяной теплый пол – очень важный этап. Пол должен быть ровным, без разности высот, трещин, уклона. Иначе в системе будут образовываться перепады давления, что может ее повредить. Перед началом укладки пола основание нужно выровнять: заделать цементным раствором большие трещины, мелкие неровности можно засыпать песком.
2. На основание укладывают гидроизоляционную полиэтиленовую пленку. Полосы пленки должны заходить друг на друга на 15-20 см, после укладки их необходимо проклеить скотчем.
3. По периметру пола, а также в местах стыка разных контуров укладывают демпферную ленту. Она изготовлена из пенополистирола, с одной стороны ленты есть самоклеящаяся полоска. К гладким стенам демпферную ленту клеят, а к шероховатым крепят с помощью саморезов. Высота ленты должна быть выше готового пола на 2-3 см. Излишки обрезают уже после заливки бетона.
4. Утеплитель для пола может быть любым. Но удобнее использовать полистирол, нарезанный в виде плит. Толщина плит утеплителя выбирается после теплотехнического расчета. Плиты укладывают встык, избегая образования щелей. Если между ними образовались большие зазоры, их заклеивают скотчем, чтобы бетон не проникал между плитами.

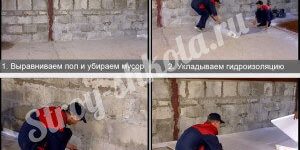

Подготавливаем пол к установке полистирольных плит

1. На утеплитель укладывают арматурную сетку. Размер ячеек сетки выбирают так, чтобы при закреплении труб было удобно выдерживать шаг укладки. Арматурная сетка кладется по всей площади пола.
2. Начинают укладку труб от коллекторного узла, оставляя некоторый запас для крепления трубы к коллектору. Весь контур желательно выполнить из единой трубы, без муфт – они увеличивают вероятность протечки.
3. Трубу закрепляют на сетке с помощью пластиковых хомутов. Хомуты затягивают не туго, чтобы зафиксировать трубу, но не создать напряжения материала.
4. Укладывают контур пола в строгом соответствии с проектом. Форма контура и способ укладки зависит от размеров помещения. Для контура с протяженностью более 20 метров лучше использовать контур в форме «улитки» – в нем меньше поворотов и углов, поэтому для заполнения системы можно выбирать циркуляционный насос с меньшей мощностью. Трубы при укладке не должны пересекаться и вплотную подходить к стенам и перегородкам – это нарушит условия теплопередачи.

Процесс укладки труб

1. После укладки контура можно приступать к его подключению к системе. Концы труб тщательно укладывают на подводе к коллектору и обрезают нужную длину с помощью трубореза. Труборез обеспечивает ровные края, строго перпендикулярные оси трубы.
2. На концы труб надевают компрессионные фитинги: накидную гайку, разрезное кольцо и ниппель. Обжимают разрезное кольцо с помощью специального инструмента – пресс-клещей.
3. Подсоединяют трубы с фитингами к коллектору. При этом можно использовать различный  диаметр труб, а соединение с коллектором осуществлять с помощью разных фитингов.
4. Накидные гайки затягивают, используя ключ, прилагая небольшое усилие.

Подключение теплого пола к системе

1. В местах, где трубы выходят из пола для защиты от механических повреждений устанавливают специальные металлические уголки.
2. Готовую систему теплого водяного пола нужно проверить на герметичность. Делать это можно как с помощью воды, так и используя сжатый воздух, нагнетаемый компрессором. Давление при опрессовке выбирается в соответствии с проектом.
3. Если теплый пол состоит из нескольких контуров, необходимо провести балансировку системы. Для этого с коллектора снимают защитные колпачки балансировочных вентилей и закручивают вентили до упора специальным ключом.
4. В проекте должна быть таблица, куда сведены результаты теплотехнического расчета. В таблице указано, на сколько оборотов следует открыть балансировочный вентиль для каждой петли теплого пола. Открывают их в соответствии с таблицей.

Проводим опресcовку и балансировку системы

1. Начинают выполнение бетонной стяжки. Замешивают или заказывают бетон марки 400. Выставляют маяки из раствора.
2. Систему перед заливкой заполняют водой или воздухом, чтобы в трубах было внутреннее давление, и они не деформировались. Выкладывают бетон на отдельные участки, выравнивая их правилом и проверяя по уровню. При заливке следят, чтобы уровень всех участков был одинаков.
3. Бетон набирает зрелость в течение 28 дней. При этом необходимо следить, чтобы его верхний слой не пересыхал и не трескался, для этого поверхность стяжки периодически обрызгивают его водой и накрывают пленкой или укрывным материалом.
4. Финишное покрытие укладывают поверх бетона: плитку на плиточный клей, ламинат или паркет – обязательно с укладкой подложки, а линолеум – прямо на бетонную стяжку.

Выполняем стяжку пола и наносим финишное покрытие

Водяные теплые полы,  залитые бетоном – это проверенная эффективная технология, не требующая особого ухода. Следует соблюдать требования проекта и поддерживать установленную температуру теплоносителя. Если теплые полы выполняют в дачном загородном доме, и возможна заморозка системы, вместо теплоносителя лучше использовать антифриз.

Также советуем почитать список статей про теплый пол под плитку своими руками,  а также про водяной теплый пол без стяжки.

Водяной теплый пол (ВТП) является достаточно популярным способом обогрева жилых помещений в частном строительстве. Его выбирают из-за высокой экономической эффективности. Использование этой разновидности теплого пола позволяет экономить на обогреве до 30% энергии. Кроме этого, данный вид обогрева весьма надежен, при правильном монтаже ВТП может прослужить до 50 лет.

Технология укладки водяного теплого пола

Область применения ВТП

Самый значительный недостаток данной разновидности теплого пола – это то, что его нельзя использовать в многоквартирных домах, которые отапливаются централизованно. В теории вы можете подать заявку в Теплосеть, а также в управляющую компанию, пройти через многочисленные проверки и согласования, и все-таки установить ВТП, подключив его к системе централизованногтопления. Но на деле в большинстве случаев согласовать проект не получится.</wbr>

Проект монтажа теплого водяного пола

Нелегальная врезка в общий контур отопления чревата неприятными последствиями как для вас, так и для ваших соседей. Температура и давление в системе отопления слишком высокие для системы теплого пола, малейшая ошибка при монтаже может привести к утечке теплоносителя, вы можете затопить соседей снизу и оставить без тепла соседей сверху. Поэтому в многоквартирных домах предпочтительно использовать электрический теплый пол.

Теплый водяной пол

Зато в частных домах ВТП позволяет значительно экономить на отоплении, за счет равномерного прогрева воздуха в помещении и достижения наивысшей температуры у пола, а не у потолка, как при радиаторной системе отопления.

Благодаря высокой надежности, ВТП отлично подходит для отопления гаража или мастерской.

Обустройство теплого пола в гараже

Наилучший обогрев достигается применением в качестве финишного покрытия кафельной или мраморной плитки, а также ламината. Чуть хуже дело обстоит с ковролином, так как он плохо проводит тепло.

Принцип работы ВТП

Теплый пол схема с готовым модулем

В цементную стяжку закладываются пластиковые или металлические трубы, по которым благодаря циркуляционному насосу непрерывно протекает теплоноситель, нагретый в котле отопления. Он отдает тепло стяжке, после чего возвращается обратно в котел. Стяжка путем конвекции передает тепло финишному покрытию, а от него нагревается воздух в помещении. Если ВТП является единственным источником отопления, то температура регулируется на котле. Если же теплый пол дополняет радиаторное отопления, то регулирование температуры осуществляется при помощи смесительного узла, в котором происходит смешивание нагретого и охлажденного теплоносителя в установленной пропорции.

Подключение теплого пола к системе

Таким образом, вся система состоит из нагревательного котла, общего стояка отопления, распределительноузла и труб, по которым циркулирует теплоноситель. Теплоносителем может быть обычная вода или специальная жидкость, например, антифриз.</wbr>

Коллектор и схема работы водяного теплого пола

Распределительнызел, в свою очередь, состоит из циркуляционного насоса, смесительного узла и коллекторной группы, которая осуществляет «разводку» различных контуров отопления.</wbr>

К каким последствиям могут привести ошибки при монтаже ВТП

При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления.

Трубы должны располагаться строго горизонтально

Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.

Контур должен быть цельным

Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек. После заливки стяжки найти место утечки будет крайне сложно.

Все испытания проводят до заливки стяжки

Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.

Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.

После заливки стяжки пользоваться теплым полом можно через 28 дней

Преимущества и недостатки ВТП

Плюсами водяного теплого пола являются:

• высокая энергетическая эффективность. Более эффективная схема отопления позволяет экономить до 30% энергии. Это самый дешевый способ подогрева полов в помещениях;
• высокая надежность системы при условиях правильного монтажа. Средний срок службы ВТП составляет 50 лет;
• ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от использования радиаторов и более эффективно использовать пространство комнаты.

К минусам водяного теплого пола относятся:

• сравнительно высокая сложность проектировки и монтажа. Важно тщательно продумать размещение всех элементов системы теплого пола и разводку труб между помещениями. Контур циркуляции не должен содержать стыков, поэтому нужно заранее начертить схему расположения труб и рассчитать необходимую длину;
• невозможность применения в большинстве многоквартирных домов из-за несовместимости с системами централизованногтопления.</wbr>

водяной теплый пол

Пошаговая инструкция по монтажу ВТП

Этап проектирования

На этом этапе необходимо определиться будет ли ВТП являться основным источником отопления, или же он лишь дополнит радиаторное отопление. В первом случае можно обойтись без смесительного узла и регулировать температуру напрямую на котле. В этом случае, как правило, котел греет теплоноситель до 45 градусов, после чего он напрямую поступает в систему теплого пола.

Проект

Если же ВТП дополняет систему радиаторного отопления, то установка смесительного узла строго обязательно. Для эффективной работы радиаторов теплоноситель должен иметь температуру 70 градусов, это слишком высокая температура для системы теплого пола, поэтому теплоноситель необходимо охлаждать в смесительном узле.

Вам нужно спроектировать размещение отдельных коллекторных узлов и смесителей для каждого этажа здания, они должны быть подключены к общему отопительному стояку. Рекомендуется размещать коллекторный узел в центре этажа, чтобы длина труб до всех отапливаемых комнат была примерно одинаковая. Это значительно облегчит настройку всей системы.

Наилучшим вариантом является использование уже готовых коллекторных шкафов, которые собраны и проверены в заводских условиях. Вам нужно лишь выбрать необходимое количество коллекторных групп, мощность циркуляционного насоса и смесительный узел, если он необходим. Шкаф монтируется в стену и к нему подключается отопительный контур из общего стояка и циркуляционные контуры теплого пола. Единственным недостатком применения готового коллекторного шкафа является его сравнительно высокая цена, но когда речь идет о повышенной надежности и безопасности, экономить не имеет смысла.

Для грубой оценки необходимого количества труб можно исходить из расчета 5 погонных метров трубы на 1 м2 пола. Оптимальными по соотношению цена/качество являются полимерные трубы из сшитого полиэтилена. Они мало весят, неприхотливы в монтаже и имеют срок службы 50 лет. Металлические трубы имеют больший срок службы, но стоят заметно дороже и их сложнее монтировать. На сегодняшний день большинство систем водяного теплого пола работают на полимерных трубах.

Водяной теплый пол. Проект составляется после проведения замеров и расчетов

Необходимо заранее продумать схему укладки трубы. Для небольших помещений подходит параллельная укладка труб «змейкой» с шагом 20-30 см. Это наименее трудоемкий способ, но он не подходит для больших помещений и случаев, когда шаг трубы должен быть меньше 20 см. В большом помещении при укладке «змейкой» температура пола в противоположных углах комнаты будет заметно отличаться, а при укладке «змейкой» с малым шагом труба может легко сломаться из-за слишком сильного изгиба.

На помощь приходит метод укладки «спиралью», он более трудоемкий, но дает лучшие результаты. Нагрев пола будет максимально равномерным, а труба не будет испытывать дополнительных нагрузок на изгиб.

Варианты укладки труб

В общем случае для помещений площадью менее 10 м2 используют укладку «змейкой», для пощади 10-15 м2 могут применяться оба способа, а для больших помещений, как правило, применяют несколько параллельных спиралей.

Если теплый пол является единственным источником отопления, то шаг трубы должен составлять 15-20 см, если же в помещении есть другие источники обогрева, то шаг увеличивают до 25-30 см.

Расчет системы теплого пола

труба из сшитого полиэтилена

Подготовка основания

Основание для укладки труб должно быть максимально ровным. Не допускается перепад высот в одном циркуляционном контуре более 6 мм. При необходимости залейте пол черновой бетонной стяжкой.

Видео — Подготовка пола к монтажу теплого пола

Между черновой стяжкой и трубами должен располагаться достаточный слой теплоизоляции. Если под теплым полом находится отапливаемое помещение, то достаточно будет положить слой полистирола или пенофола толщиной 3-5 мм. Если снизу находится холодное помещение, то слой необходимо увеличить как минимум до 20 мм. Если это первый этаж и ниже пола находится грунт, то слой утеплителя должен составлять 60-80 мм.

На фото демпферная лента и мультифольга

После того как теплоизоляция будет уложена, не поленитесь начертить на ней схему укладки труб с помощью маркера. Это значительно облегчит монтаж и поможет выявить возможные ошибки еще до начала работ по укладке труб.

Раскладка и закрепление труб

Наиболее популярным способом закрепления труб является применение специальной монтажной сетки. Это металлическая или пластиковая сетка с ячейкой 100 мм, которая расстилается поверх теплоизоляции. Трубы раскладываются на сетке в соответствии со схемой и крепятся при помощи проволоки или пластиковых хомутов. Плюсами этого способа является дополнительно укрепление финишной стяжки за счет армирования сеткой, а к минусам можно отнести высокие трудозатраты при монтаже.

Укладка армирующей сетки

Вторым распространенным способом укладки является использование полистирольных матов, созданных специально для монтажа водяного теплого пола. Они одновременно играют роль теплоизоляции и фиксируют трубы в нужном положении. Это достигается за счет того, что на лицевой стороне мата сделаны специальные выступы, расположенные в шахматном порядке. Труба прокладывается между этими выступами, которые надежно фиксируют ее в нужном положении. Это более дорогой, но и более удобный и быстрый способ монтажа водяного теплого пола.

Независимо от того какую схему укладки и способ монтажа вы выбрали, избегайте чрезмерных перегибов труб, старайтесь лишний раз не наступать на них и не ронять тяжелые предметы. Даже небольшое повреждение трубы потребует замены всего контура.

Укладка труб водяного пола. Пример с подключением радиатора в систему

Отрезайте трубу только по месту, то есть начинайте укладку от подающего коллектора и отрезайте остатки трубы только после того, как доведете ее до возвратного коллектора. Не экономьте на трубах, не располагайте их в натяг и не пытайтесь сделать соединение двух отрезков. Возможная экономия не стоит потенциальных проблем, связанных с утечкой теплоносителя.

Уложенные трубы водяного пола

При укладке труб «змейкой», постарайтесь начало трубы расположить у «холодной» стены комнаты или у окна, чтобы компенсировать неравномерность нагрева пола. При укладке «спиралью» такой необходимости нет, пол всегда будет прогреваться равномерно.

Насос в системе теплого пола

Подключение труб к насосу

После того как все контуры будут разложены и подключены к коллекторной группе, можно приступать к гидравлическим испытаниям системы.

насос для теплого пола

Испытания ВТП

Перед заливкой стяжки необходимо испытать всю систему повышенным давлением и температурой. Заполните систему теплоносителем. Убедитесь, что все контуры, присоединенные к коллекторной группе, заполнились. После чего доведите давление в системе до 5 бар. Давление будет постепенно снижаться, это нормально. При достижении давления в 2-3 бар снижение должно прекратиться. Снова доведите давление до 5 бар, повторите этот цикл несколько раз. Внимательно осмотрите все контуры циркуляции, убедитесь, что отсутствуют даже незначительные утечки.

Видео — Смесительный узел для теплого пола

Доведите давление в системе до отметки в 1.5-2 бар, что соответствует рабочему давлению и оставьте так на сутки. Давление не должно падать. Если все в порядке, то можно приступать к финальным испытаниям.

Выставите на котле максимальную рабочую температуру и установите циркуляционные насосы на достижение рабочего давления. Если теплый пол дополняет радиаторное отопление, то выставите регуляторы смесительных узлов на рабочие отметки. Дождитесь полного нагревания всей системы. Убедитесь, что все циркуляционные контуры теплые и нагреты примерно одинаково. Проверьте это еще раз через сутки. Если все в порядке, то можно отключать нагрев и готовиться к заливке финишной стяжки.

Заливка финишной стяжки

Толщина стяжки

Заливать стяжку можно только на полностью остывшие трубы, не допускается заливка стяжки, если температура труб выше 25 градусов.

Оптимальным вариантом является использования специальной стяжки для теплого пола, она обладает наилучшим коэффициентом теплопроводности и прогревается максимально равномерно.

Установка маяков

Толщина стяжки над трубами для жилых помещений должна составлять 20 мм, если вы делает теплый пол в гараже или мастерской, то целесообразно довести толщину слоя стяжки до 40 мм.

бетон м-300

Бетон для стяжки

Плюсы и минусы смесей для заливки теплого пола

Рекомендация для лучшего твердения бетона

Не допускается включать нагрев теплого пола до полного высыхания стяжки, обычно это требует не менее 28 дней.

Поверх стяжки можно положить любое финишное покрытие, но наилучший эффект достигается при применении плитки и ламината.

Видео – Технология укладки водяного теплого пола

Каждый хочет, чтобы его дом был уютным и комфортным. Но достичь этого можно лишь в том случае, если во всех комнатах будет поддерживаться оптимальная температура. Для этого используются не только традиционные системы отопления, но и другие методы, среди которых – теплый пол. Что это за система и как правильная технология укладки теплого пола поможет повысить комфорт проживания в домах и квартирах? Подробнее об этом и пойдет речь в данной статье.

Теплый пол своими руками

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Электрические системы состоят из регуляторов и специальных нагревательных элементов (матов). При монтаже системы эти маты укладываются под напольным покрытием. Как вариант, поверх матов можно уложить керамическую плитку или залить самовыравнивающейся смесью. Готовая конструкция обладает высокой прочностью и безопасностью. К тому же правильно смонтированный теплый пол прослужит не один десяток лет.

Устройство теплого пола

Цены на теплые полы Caleo

теплые полы Caleo

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Обратите внимание! Эксплуатация водяных теплых полов обходится владельцам намного дешевле, чем электрическая система, поэтому их часто используют в качестве основного источника тепла в доме.

Водяные теплые полы или электрические

Преимущества и недостатки

Существует масса преимуществ использования теплого пола. Рассмотрим некоторые из них:

Какие преимущества характерны для водяных теплых полов

• равномерное распределение тепла по площади помещения;
• система не создает никаких проблем людям, страдающих от астмы или аллергии;
• вырабатываемая энергия является абсолютно безопасной;

Что влияет на энергопотребление теплого пола

• простой монтаж и эксплуатация теплого пола;
• установленная система не занимает полезное пространство в доме;
• конвекционные потоки при использовании системы подогрева пола отсутствуют.

Теплый пол — преимущества и недостатки

Несмотря на большое количество положительных качеств, теплый пол также имеет несколько недостатков, среди которых:

• высокая стоимость электроэнергии при сравнении с другими видами топлива;
• наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
• при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
• система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Особенности теплообмена в комнате

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Как выглядит водяной теплый пол

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Классификация теплых полов

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Читайте также:Подключение теплого пола

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола

Сравнительная характеристика

Поскольку водяные и электрические системы подогрева пола являются основными, важно ознакомиться с их сравнительными характеристиками. Ниже приведены некоторые вопросы для сравнения разных видов систем.

Теплый пол — какой лучше выбрать

Таблица. Сравнение разных систем теплого пола.

Вопрос	Водяная система	Электрическая система
Есть ли ЭМИ?	Отсутствует	В зависимости от вида используемого кабеля электромагнитное излучение возможно
Возможен монтаж в квартирах?	Исключительно в новых многоэтажных домах при условии, что там есть отдельное подключение	Да
Просты ли системы в управлении?	Нет	Да
Сколько времени занимает монтаж?	Много, из-за выполнения бетонной стяжки	Немного
Какие финишные покрытия можно укладывать?	Практически все	Некоторые виды напольных покрытий укладывать нельзя
Простота обслуживания	Сложное обслуживание и ремонт	При установке ИК полов обслуживание простое

Выбор теплого пола

Выбирать тот или иной вид теплого пола необходимо с учетом не только своего бюджета, но и места дальнейшей установки. Как только система будет выбрана, а все материалы закуплены, можно приступать к монтажу.

Калькулятор длины контура труб теплого пола

Технология укладки водяного пола

Процесс укладки теплого пола достаточно сложный, поэтому его разделяют на несколько этапов – подготовка, монтажные работы и выполнение стяжки. Ниже приведены пошаговые инструкции для каждого из вышеуказанных этапов.

Укладка теплого пола

Подготовительный этап

Шаг 1. Демонтируйте старое напольное покрытие, удалив все лаги и доски. На основании пола можно оставить остатки кирпича.

Удалите старый пол

Шаг 2. Так выглядит пол после полного демонтажа досок.

Демонтируйте все доски

Шаг 3. Удалите лаги, чтобы основание было готов к дальнейшей работе.

Подготовьте основание для дальнейшей работы

Шаг 4. Используйте лазерный уровень для определения высоты будущего пола. Ориентироваться нужно на входную дверь в помещении.

Воспользуйтесь лазерным уровнем

Шаг 5. Нанесите на стены разметку. Одна метка указывает на толщину слоя утеплителя, а вторая – на границу между трубами системы и стяжкой.

Нанесите разметку на стены

Шаг 6. Нанесите метки на стены комнаты по всему ее периметру, ориентируясь по лазерному уровню.

Опирайтесь на показатели лазерного уровня

Шаг 7. Выполните еще два уровня разметки, основываясь на высоте стяжки и слое керамзита.

Выполните все необходимые разметки

Шаг 8. Засыпьте основание песком и равномерно распределите его по поверхности. Засыпать черновой пол нужно до нижней отметки.

Засыпьте основание песком

Шаг 9. Уплотните песок и выровняйте его повторно. Уплотнение должно проходить в несколько этапов, так что торопиться здесь не нужно.

Выровняйте и уплотните песок

Шаг 10. Защитите трубы коммуникаций при помощи энергофлекса (специальных теплоизоляционных труб, выполненных из полиэтилена).

Используйте энергофлекс для защиты коммуникации

Шаг 11. Заделайте все отверстия в стенах, в которых ранее были лаги, используя для этого цементный раствор и небольшие куски кирпича.

Замаскируйте отверстия в стенах

Шаг 12. Уложите слой гидроизоляции, зафиксировав его скотчем при необходимости.

Постелите слой гидроизоляции

Шаг 13. Приступайте к установке маяков на специальные кубики, выполненные из пеноблока. Данные кубики необходимо расставить по поверхности пола. Рекомендуемая высота кубиков – 9 см, а расстояние между ними – 1 м.

Расставьте кубики по поверхности пола

Шаг 14. После расстановки кубиков поставьте маяки – прочные профили, изготовленные из металла.

Выставьте маяки

Шаг 15. Выставляйте кубики в местах стыка металлических маяков. Чтобы стыковка проходила правильно, маяки нужно аккуратно подрезать.

Укрепите стыки металлических маяков

Шаг 16. Ориентируйтесь на линию стяжки на стене при выставлении маяков.

Ориентируйтесь на линию стяжки

Шаг 17. После выставления всех маяков зафиксируйте их, прикрутив саморезами к ранее установленным кубикам.

Закрепите маяки саморезами

Шаг 18. Сделайте черновой пол под небольшим уклоном. Для этого некоторые кубики можно вдавливать в песок. Рекомендуемый перепад на 1 метр должен составлять 5 мм.

Вдавливайте кубики в песок для получения уклона

Шаг 19. Установите дополнительные кубики, расставив их между основными. Это позволит увеличить прочность пола.

Расставьте дополнительные кубики

Шаг 20. Смешайте цементную смесь с керамзитом (2 кг цемента и 10 кг песка на 1 мешок керамзита).

Приготовьте смесь из керамзита

Шаг 21. Высыпьте готовую смесь из керамзита на основание пола, а затем разровняйте ее. Засыпайте керамзит сначала с дальнего конца комнаты.

Засыпьте основание керамзитом

Шаг 22. Накройте слой из керамзита приготовленным цементным раствором. Выровняйте его при помощи мастерка, чтобы поверхность получилась ровной.

Засыпьте основание цементным раствором

Шаг 23. Ориентируйтесь на установленные маяки, выровняйте стяжку с помощью правила. Поверхность маяков не замазывайте, поскольку их нужно будет извлекать из стяжки.

Выровняйте стяжку правилом

Шаг 24. Удалите маяки через двое суток, когда стяжка высохнет. Для этого нужно выкрутить фиксирующие саморезы.

Через два дня удалите маяки

Шаг 25. Заделайте все щели и трещины, которые появилась после удаления маяков, раствором из цемента.

Замаскируйте образовавшиеся щели

Монтаж труб

Шаг 1. Система подогрева пола сохраняется на основе газового котла, а сама батарея будет питаться от контура. Чтобы отключать радиатор и саму систему, необходимо устанавливать специальные краны. Ниже на фото представлена работа системы подогрева пола.

Контур подачи и контур обратки

Схема подключения теплого пола

Как должны располагаться краны

Расположение циркуляционного насоса

Шаг 2. Установите трубы и соединители для оборудования радиатора. В качестве уплотнителя используйте герметик или сантехнический лен.

Используйте герметик для фиксации соединений

Выполните монтаж выхода из батареи

Фото процесса монтажа

Установка крана

Шаг 3. Выходы из батареи должны выглядеть, как на фото. Один из выходов используйте для подключения системы.

Выход из батареи готов

Шаг 4. Приклейте демпферную ленту по всему периметру комнаты. Для этой цели используйте клей.

Поклейка демпферной ленты

Шаг 5. Уложите слой утеплителя на черновую стяжку. Для фиксации отдельных полос материала нужно использовать обычный скотч.

Монтаж мультифольги

Шаг 6. Поверх фольги уложите армирующую сетку, соединяя отдельные ее части проволокой.

Соедините части сетки проволокой

Шаг 7. Установите трубу, которая идет к обратке системы, а затем подключите ее.

Процесс подключения трубы

Шаг 8. Подключите трубу диаметром 20 мм к батарее, а точнее — ко второму ее выходу.

Подключение трубы водяного теплого пола

Шаг 9. Поместите трубу на пол и прикрепите ее пластиковыми хомутами к ранее уложенной арматурной сетке. Труба при этом должна быть без изломов.

Фиксация трубы пластиковым хомутом

Используйте промышленный фен для нагрева

Шаг 10. По возможности уложите трубу системы подогрева в форме змейки.

Уложите трубу змейкой

Шаг 11. Направьте обратную трубу в специальные патрубки, выполненные из металла. Эти патрубки ведут в подвальное помещение.

Направьте концы труб в специальные патрубки

Заполните пустоты монтажной пеной

Шаг 12. Части сетки, поднимающиеся над уровнем пола, закрепите на основании дюбелями.

Выполните дополнительную фиксацию сетки

Шаг 13. Установите циркуляционный насос, подключив его к обратке. Также к системе необходимо подключить краны: один для перекрытия входа к обратке, а второй – для перекрытия естественной циркуляции.

Выполните монтаж кранов

Шаг 14. Соберите регулирующий узел и подключите все трубы системы. Затем выполните тестовый запуск теплого пола, чтобы выявить возможные неисправности. Если все в порядке, то можно приступать к следующему этапу.

Сборка узла регулировки

Так выглядит процесс сборки

Подключите трубу

Выполнение стяжки

Шаг 1. Установите специальные металлические маяки для получения ровной стяжки. Их необходимо расположить на бетоне (небольших его кусочках).

Установка металлических маяков

Шаг 2. Закрепите кусочки бетона цементным раствором, зафиксировав его на основании.

Зафиксируйте куски бетона

Шаг 3. Для фиксации маяков на бетоне используйте саморезы. Проследите, чтобы все маяки выставлялись по уровню.

Закрепите маяки при помощи саморезов

Обратите внимание! Начинать установку маяков желательно со стороны входящей двери. Так будет легче подобрать высоту маяков по отношению к дверному порогу.

Шаг 4. Строго соблюдайте пропорции при замешивании бетонного раствора.

Соблюдайте рекомендуемые пропорции

Шаг 5. Готовый раствор распределите по поверхности пола равномерно. Перед заливкой трубы должны быть заполнены водой. Это важно.

Распределение бетона по поверхности

Шаг 6. Используйте правило для выравнивания бетонной стяжки. Ориентируйтесь по выставленным маякам.

Используйте правило для выравнивания бетона

Шаг 7. Для полного высыхания цементной стяжки требуется не менее 3 недель. После этого можно укладывать напольное покрытие.

Высыхание стяжки после выравнивания

Последующий уход

Сразу после укладки финишного покрытия ходить по полу нельзя, нужно выждать некоторое время. То же самое можно сказать о тяжелой бытовой технике – выставлять ее можно не сразу. В процессе эксплуатации теплого пола может потребоваться ремонт конструкции. Для этой работы желательно нанимать квалифицированного специалиста. Последующий уход за системой несложный, достаточно поддерживать чистоту напольного покрытия и эксплуатировать ее в соответствии с инструкцией от производителя.

Как ухаживать за теплым полом

Цены на трубы для теплого пола Rehau

трубы для теплого пола Rehau

Видео – Укладка теплого пола под плитку

В чем прелесть теплого пола?

За счет того, что трубы теплого пола раскладываются по всей площади помещения, достигается максимально равномерный прогрев каждого участка. Где бы вы не находились в своем доме, вам будет одинаково комфортно.

С водяными полами вы избавляетесь в большинстве случаев от радиаторов отопления, которые раньше занимали лишнее пространство в вашем доме. За все эти особенности любят водяные теплые полы в частных домах. Давайте пошагово разберемся в укладке водяного теплого пола своими руками.

Шаг 1. Подготовьте основание

В качестве основания для теплого пола в доме выступает черновая стяжка, которую в большинстве случаев заливают не очень аккуратно. Поэтому перед тем, как вы приступите к укладке полов, очистите поверхность стяжки от лишнего мусора. Если есть наплывы, сбейте их до ровного состояния. Если есть углубления, подровняйте их. Эти факторы в дальнейшем благоприятно скажутся на целостности самой системы.

Шаг 2. Установите распределительный коллектор

Распределительный коллектор отвечает за распределение теплоносителя по контурам. Он бывает, в простом исполнении (только краны) и в более навороченном (с расходомерами и гнездами под сервоприводы). Рекомендуем вам устанавливать второй вариант. С ним более реально «откалибровать» работу теплых полов.

Устанавливать коллектор в нужно ближе к центру этажа. Тогда и контура у вас будут по длине сопоставимы. Это может сыграть большую пользу при дальнейшей настройки полов.

Шаг 3. Укладка теплоизоляции

Предыдущие действия вам были необходимы для того, чтобы вы могли уложить теплоизоляцию. В виду того, что листы изоляции довольно большие, на буграх они могут лежать неустойчиво, а в углублениях могут проминаться.

В качестве изоляции используется пенополистирол плотностью 35 кг/м3. Это тот же пенопласт, только большей плотности. Такая плотность нужна для того, чтобы изоляция под весом стяжки не уменьшалась в толщине.

Толщина изоляции для первых этажей не должна быть меньше 5 см. Если есть возможность уложить изоляцию потолще, лучше этой возможностью воспользоваться. Толщина напрямую влияет на потери тепла вниз. Нижние слои нам прогревать ни к чему. Все тепло должно стремиться вверх.

Шаг 4. Укладка пароизоляции

В качестве пароизоляции выступает обычный полиэтилен, который укладывается на пенополистирол. Это помогает значительно уменьшить попадания агрессивной среды стяжки на изоляцию, что в теории может продлить ее срок службы. На практике негативные факторы влияния стяжки на изоляцию еще никем не доказаны.

Шаг 5. Укладка армирующей сетки

Армирующая сетка нужна для того, чтобы беспроблемно крепить трубу теплого пола своими руками. Если есть возможность крепить трубу специальными скобами или другими вариантами, то  сетку можно не укладывать.

 Рекомендуем покупать максимально ровную сетку с ячейкой в 10 или 15 сантиметров. С таким размером ячейки удобно раскладывать трубы теплого пола. Толщину прутка сетки рекомендуем брать 4 мм.

Шаг 6. Монтаж демпферной ленты

Демпферная лента служит для компенсации теплового расширения стяжки. Устанавливается по периметру тех стен, где будут уложены трубы теплого пола. Стоит недорого. Представляет из себя вспененный полиэтилен шириной 10 см. Бывает на клейкой основе и без нее. При наличии клея приклеиваем ленту к оштукатуренной стене. В остальных случаем крепим чем будет удобно.

Шаг 7. Раскладка трубы теплого пола

После всех необходимых приготовлений, можно приступить к укладке самих труб теплого пола. Есть несколько способов раскладки труб, но чаще применяется только один.

Укладка труб теплого пола улиткой

При таком варианте укладки первая труба идет с горячим теплоносителем, следующая с остывшим, третья опять горячая и так далее. При такой схеме монтажа достигается максимально равномерное распределение тепла по всей площади контура теплого пола.

Устройство монтажа трубы довольно простое. Выделяете периметр условного контура и вдоль него начинаете раскладывать трубу, стремясь все ближе и ближе к центру. При этом оставляете пространство для возврата трубы обратно. Если у вас шаг укладки 15 см, то начинаете раскладывать трубу с шагом 30 см.  Дойдя до центра, разворачиваете трубу и возвращаетесь между разложенной трубой. На изображении все отображено более понятно. В большинстве случаев старайтесь использовать этот способ раскладки.

Укладка труб змейкой

При данной схеме теплого пола труба укладывается по принципу «туда сюда» от начала контура, до его конца. В этом случае начало контура будет горячее, а конец холоднее. О равномерном распределении тепла говорить уже не приходится. Данный способ отлично подойдет в тех случаях, где невозможно разложить трубу улиткой. Чаще это какие-нибудь маленькие участки в виде ванны, туалета, коридора и тд.

Шаг 8. Опрессовка системы

Как закончите раскладывать трубу, нужно систему теплого пола опрессовать, чтобы удостовериться в ее герметичности. Рекомендуем опрессовывать теплый пол воздухом до давления в 4 бара.

Для опрессовки вам понадобится обычный компрессор, который следует подключить к коллектору водяного теплого пола.

Оставьте систему на сутки и посмотрите на перепад давления. Если за сутки оно изменилось незначительно (на одно-два деления), значит система герметична и можно заливать полы. Во время заливки так же следите за давлением. Есть вероятность, что в процессе заливки могут повредить трубу.

Шаг 9. Заливка стяжки

Как труба будет уложена и опрессована, можно приступать к заливке. Заливать стяжку нужно на высоту не менее 5 см от верха трубы. Заливать лучше стяжку «мокрую». У нее выше теплопроводность.

После заливки стяжки теплыми полами нельзя пользоваться еще 21 день. Столько требуется времени для того, чтобы стяжка равномерно просохла. Через несколько дней после заливки вы можете приступить к отделке.

Стоимость укладки теплого пола

Многих интересует сумма затрат на укладу теплого пола. Поделимся некоторыми цифрами. Если учитывать все выше описанное, то без заливки стяжки и без учета котельной себестоимость комплектующих обойдется примерно в 1000-1200 рублей за квадратный метр. Прибавляете стоимость работ монтажника в вашем регионе и получаете итоговую стоимость квадратного метра. Если площади большие, то в некоторых случаях в эту сумму проходят коллекторы для теплого пола.

С учетом котельной установка теплых полов под ключ обойдется примерно в 2500 рублей за квадратный метр. При такой стоимости учитывается котельная с одним котлом, бойлером косвенного нагрева и сопутствующем оборудованием. Цифры актуальны для домов от 150 квадратных метров. При меньшей площади сумма может быть немногим выше в виду высокой стоимости котельного оборудования.

Максимальная длина контура укладки пола

Если вы делаете теплый пол своими руками без проекта и схем, то длину контура рекомендуем держать в пределах 80-90 метров. Если получится немного длиннее, то ничего страшного. Но лучше все же не делать слишком длинные контура.

Рекомендуем рассчитать контуры так, чтобы длина каждого была плюс-минус одинаковой. Тогда и с балансировкой у вас будет меньше сложностей.

Шаг раскладки труб

Водяной теплый пол при отсутствии расчетов чаще всего укладывают с шагом 15 см в основных зонах и 10 см в зонах, приближенных к наружными стенам. При таких условиях в большинстве случаев теплого в качестве основной системы отопления вам хватит за глаза.

Расход трубы на 1 м2 при этом составляет:

• Шаг 10 см – 10 метров
• Шаг 15 см – 6,5 метров
• Шаг 20 см – 5 метров

Теги: водяной теплый пол, монтаж, отопление, теплый пол

Используемые источники:

• https://stroyvopros.net/pol/tehnologiya-ukladki-vodyanogo-teplogo-pola.html
• https://pol-spec.ru/vodianoy-teply-pol/texnologiya-ukladki-vodyanogo-teplogo-pola.html
• https://pol-exp.com/tehnologiya-ukladki-teplogo-pola/
• https://eurosantehnik.ru/ukladka-vodyanogo-teplogo-pola.html

</table>
