Укладка водяного теплого пола: особенности монтажа бетонной системы

От схемы и шага укладки труб зависит производительность водяного напольного обогрева. Потому для устройства системы недостаточно только купить комплектующие, нужно еще и рассчитать теплоотдачу, выбрать оптимальный вариант расположения колец или витков трубопровода.

Согласитесь, никого не привлекает перспектива вложить деньги и не получить запланированный эффект. Все о проектировании напольного обогрева и схемах, согласно которым производится укладка труб теплого пола, вы узнаете из представленной нами статьи.

Ознакомление с проверенной и систематизированной нами информацией поможет устроить идеально работающий теплый пол. Базой для предложенных нами сведений являются требования строительных нормативных справочников.

Мы детально изложили принцип действия напольных обогревающих контуров, описали варианты устройства и технологии их реализации. Наглядно подтверждают представленные данные и облегчают восприятие процесса информативные фото и видео-руководства.

Система водяной теплый пол

Отличительной чертой теплых полов является то, что в них нет внешних обогревательных конструкций, а сама система аккумулирует и излучает полученное тепло.

При правильном распределении тепла по поверхности настила можно сэкономить на расходе теплоносителя от 30% и больше.

Система обогрева напольного покрытия может быть представлена одной из разновидностей: водяная, электрическая, пленочная, стержневая или электроводяная. Последняя считается новшеством, однако за счет обширного ряда преимуществ, уже успела завоевать немало поклонников

Для рационального использования системы обогрева полов рассмотрим дополнительные способы, помогающие экономить:

1. Длина жидкостного контура не превышает 70 м. При выборе оптимального шага для укладки труб, транспортировка теплоносителя производится практически без потерь.
2.  Смешивание горячего и холодного потоков. Применение воды из обратки дает возможность меньше тратить энергию котла.
3. Составление детальной схемы размещения контура с точным расчетом шага. Предварительное распределение позиций мебели позволит сэкономить на расходных материалах, а соответственно, и на самом контуре.
4.  При максимальном нагреве системы сбавить температуру на 20 °C. Такое действие поможет экономить 13% теплоносителя.

Для того чтобы получить наилучший результат, необходимо четко придерживаться технологии монтажа. Механизм обогрева такой системы состоит из нескольких слоев, каждому из них определена своя функция.

Обустройство системы обогрева с помощью теплых полов производится поэтапно. Работа над каждым из них займет определенное время, например, после заливки к последующим работам можно приступать только через 2-4 недели

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

1. Гидроизоляция. Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
2. Термоизоляция. Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.
3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
4. Монтаж труб. Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
5. Стяжка. При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
6. Напольное покрытие. Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а именно теплопроводностью и максимальной отдачей, обладает керамическая плитка.

Технология монтажа предполагает изначальное обустройство коллекторного узла. Только после этого можно приступать к укладке отдельных слоев системы.

Роль коллекторного узла

Не все знают, что теплые полы с водяным контуром могут нормально функционировать и без коллектора. Но, как это выглядит на практике, знают еще меньше.

Производители рекомендуют использовать трубы длиной не больше 70 м. Если витки расположить с максимальным разрывом шага, то этой длины хватит всего на 7 м2, что обеспечит обустройство трех контуров в помещении со средней площадью

Однако систему теплый пол в большинстве случаев устанавливают на несколько комнат. В этом случае без коллекторного узла невозможно обеспечить равномерное распределение теплоносителя.

Установка обогрева полов без коллектора имеет ряд недостатков: теплоноситель может подаваться только с аналогичной температурой, как и в общей отопительной системе, автоматический выход воздуха невозможен, это же касается и регулировки давления.

Схема подключения коллектора

Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.

Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.

Коллекторные группы фирмы Valtec являются самыми популярными. На выпускаемую продукцию производитель дает 7 лет гарантии. Схема монтажа коллектора жидкостного контура уже входит в комплектацию готового узла подмеса

Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:

1. Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
2. Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
3. Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
4. Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.

В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.

На оба трубопровода, возвратный и подающий, соединенные с коллекторной установкой, монтируются запорные вентили и фитинги, предназначенные для балансировки объема теплового носителя, а также для блокировки любого из контуров

Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.

Правила расчета метража труб

Рассчитать метраж элементов для сборки полов с подогревом можно после составления схемы всей системы.

При расчете учитываются следующие нюансы:

1. В местах размещения мебели, габаритного напольного оборудования, бытовой техники трубы не прокладываются.
2. Длина контуров с разным размером сечения должна соответствовать следующим параметрам: при 16 мм не должна превышать 70 м, 20 мм – не более 120 м. Расположение каждого контура соответствует площади в 15 м². Если не придерживаться таких рекомендаций в сети обогрева давление будет низким.
3. Расхождение между протяженностью линий не больше 15 м. Для объемного помещения делается несколько веток обогрева.
4. При условии использования эффективных теплоизолирующих материалов, оптимальный шаг расположения труб равен 15 см. Если же дом расположен в зоне с суровыми климатическими условиями, где температура падает ниже -15°C, расстояние должно быть уменьшено до 10 см.
5. Если был выбран вариант укладки с шагом в 15 см, затраты материалов равны 6,7 м на 1 м². Укладка труб с промежутком в 10 см – 10 м на 1 м².

Теплый пол может быть укомплектован только цельной трубой. В зависимости от метража, приобретается несколько или одна бухта с трубами для водяного контура. Затем производят ее разделение на нужное количество линий.

В момент укладки труб необходимо учитывать гидравлические потери, которые увеличиваются с каждым последующим поворотом. Считается что контуры, превышающие 70 м, не должны использоваться

Работы по обустройству водяных полов с подогревом всегда начинаются с самой холодной стороны помещения. Очень важен вопрос выбора оптимального маршрута теплового носителя — температура воды снижается ближе к окончанию контура.

Нюансы выбора оптимального шага

От правильного выбора шага между укладываемыми трубами теплых полов зависит степень эффективности и затратности всего контура.

Однако его расчет зависит от многих факторов. Стандартное расстояние между контурами составляет 100-200 мм.

Также возможен переменный или постоянный шаг:

1. Если обогревательная нагрузка менее 50 Вт на 1 м², шаг контура будет постоянный и равен 200 мм.
2. При повышенной отопительной нагрузке в 80 Вт на 1 м² и более расстояние составит 150 мм.
3. В остальных случаях необходимо применять переменный шаг. К примеру, по периметру одной или двух внешних стен, укладка водяного контура будет с наименьшим шагом в 100 мм. Переходя к центру комнаты, промежутки будут постепенно увеличиваться до 200 мм.

На практике если планируется отапливать теплым полом экономично, используется шаг в 150 мм. Именно этот показатель является оптимальным практически в любых условиях.

Если же теплопотери здания превышают теплоотдачу, стоит задуматься о его эффективном утеплении — в этом случае уменьшение шага не решит проблему.

Подробный алгоритм расчета труб для теплого пола описан в этой статье.

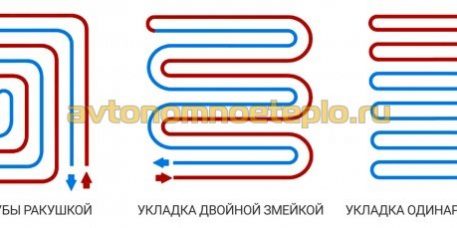

Схемы укладки водяного контура

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

• змеевик;
• двойной змеевик;
• улитка.

Змеевик. Метод укладки такого контура является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.

Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.

Змеевидный метод размещения труб идеально подходит для помещений, имеющих незначительные теплопотери. Их применяют не только для квартир и частных домов, но и для объектов промышленности, где есть необходимость отапливать круглый год

Двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.

Угловой змеевик. Он используется исключительно для угловых комнат, где две внешние стены.

К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.

При укладке контура в краевых зонах помещения (области пола, где расположены внешние стены, окна, двери), шаг должен быть меньшим в сравнении с остальными витками – 100-150 мм

Улитка. Применяя такую схему расположения, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.

Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.

Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.

Вследствие чередования двух магистралей при укладке методом улитки, колебание температурного режима в подающей и обратной линии может составлять до 10 °C

К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.

Основные способы монтажа труб

Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.

При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.

#1: Укладка на профильные теплоизоляционные плиты

Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.

Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.

Маты из полистирола не гигроскопичны, поэтому под действием влаги не утрачивают свои первоначальные характеристики. Даже несмотря на то, что этот материал относится к полимерам, в его составе нет вредных для здоровья компонентов

В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.

#2: Устройство по модульным и реечным панелям

В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.

Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.

Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).

Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.

Укладка модульного пола осуществляется готовыми элементами, представляющими из себя древесно-стружечные плиты. Они оснащены пазами для фиксации труб теплоносителя

Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.

Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.

Укладка теплопроводящих линий выполняется посредством размещения труб в промежуточные отверстия между ДСП листами на пластины из алюминия, оснащенные пазами

Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.

#3: Монтаж трубопровода по стяжке

Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.

Процесс состоит из следующих этапов:

1. В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
2. Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
3. Поверх него стелется термоизоляция.
4. Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
5. Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
6. На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
7. Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
8. Далее производится установка направляющих маячков.
9. Финишный этап – заливка цементной стяжки.

Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м². Для каждого из них необходимо обустраивать индивидуальный контур.

Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.

Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.

Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.

На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.

Советуем ознакомиться:

Выводы и полезное видео по теме

Как не ошибиться с расчетом оптимального шага для обустройства контура с наименьшими затратами:

Как производится укладка контура теплых полов, основные методы, их недостатки и достоинства:

Сложности, с которыми можно столкнуться при выборе труб для теплого водяного пола:

Эксплуатационный срок водяного контура обогрева составляет порядка 50 лет. Однако такие высокие показатели возможны, только если придерживаться всех правил при их укладке.

Не стоит забывать, что правильный выбор оптимального шага поможет существенно сэкономить на закупке материалов, а также снизить затраты на обогрев в процессе эксплуатации.

Поделитесь с читателями вашим опытом укладки контура водяного теплого пола. Расскажите, какой метод и схему монтажа вы использовали. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

Теплые полы уже давно отвоевали пальму первенства у напольных радиаторов и громоздких отопительных систем. Главная сложность укладки покрытий заключается в правильно составленном проекте расположения труб и оптимально выбранном шаге.

Шаг укладки водяного теплого пола

Плюсы теплого пола

Хорошо смонтированная отопительная система способна привнести в жилище комфорт, создав благоприятные для жизни условия и идеальное температурное поле. К достоинствам теплых полов относят:

• доступность – подбор материалов и способ монтажа могут быть осуществлены в любой ценовой категории;
• комфорт – монтаж отопительной напольной системы помогает создать правильную циркуляцию теплых потоков;
• безопасность – покрытие абсолютно безопасно в эксплуатации;
• гигиеничность – в отличие от стандартных систем отопления, от теплых полов вместе с нагретым воздухом вверх не поднимается большое количество частичек пыли и грязи;
• экономичность – двойная экономия при использовании теплых полов заключается в безотходном монтаже материалов и сохранении ресурсов при равномерном обогревании пространства;
• прочность – при правильно произведенных укладочных работах водяные полы представляют собой прочную и долговечную систему с продолжительным сроком эксплуатации;
• саморегуляцию – прогрев воздух до определенной температуры, теплый пол продолжает поддерживать заданный режим без вмешательства со стороны пользователя.

Теплый водяной пол

Как показывает практика, утеплить полы, смонтировав водяную систему, можно в любом жилом помещении, где теплопотери не превышают 69-80 Вт/м². Для строений с показателем от 80 до 102 Вт/м² установка водяного пола сопровождается укладкой верхнего бетонного покрытия.

Выбор труб

Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.

Наименование	Размер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубы	Цена, руб. Приведена цена погонного метра
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	55
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	20 x 2,0 мм, 100 м	83
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	26 x 3,0 мм, 50 м	145
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	32 x 3,0 мм, 50 м	215
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	40 x 3,5 мм, 25 м	575
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH	50
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH	20 х 2,0 мм, 100 м	69

Труба для теплого пола УПОНОР

При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:

• прочность;
• износостойкость;
• долговечность;
• достаточная теплопередача;
• низкий показатель теплового расширения;
• нейтральность к воде;
• способность выдерживать температуру до 120°С.

Укладка металлопластиковой трубы

Самые популярные материалы для теплоносителей:

• металлопластик;
• полиэтилен.

Важный момент! «Идеальная» труба не подвержена образованию трещин и ее можно устанавливать при температуре окружающей среды от +5°С и выше, она совмещает малый внешний диаметр, который может составлять от 9 до 22 мм, и достаточное внутреннее сечение, обуславливая хорошую пропускную способность, поскольку большое сечение частично снимает нагрузку с гидравлического насоса.

Трубы теплого пола полиэтиленовые

Расход материала

Количество требуемого материала напрямую зависит от выбора способа расположения и шага труб внутри одного контура.

Проектирование схемы монтажа материалов осуществляется так, чтобы греющий контур захватывал максимальную площадь, учитывая отступ от стен в 25-30 см. При этом участки пола, на которых предполагается размещение тяжелой мебели и громоздких предметов, камина, ванны, крупногабаритной бытовой техники, кухонных и гостиных гарнитуров, встроенных шкафов и т.д. не обогреваются.

Расчет системы теплого пола

Поверхность свыше 40 м² оборудуют минимум двумя рабочими контурами, часто используя метод расположения труб «двойная змейка».

Чтобы высчитать примерную длину материала нужно воспользоваться формулой:

D=S/M˟k

где:

• D – длина трубы;
• S – обогреваемая поверхность пола;
• M – шаг;
• k – показатель запаса, находящийся в промежутке 1,1-1,4.

Шаг, мм	Расход трубы на 1 м², м
100-120	10-10,5
150-180	6,7-7,2
200-220	5,0-6,1
250-270	4,0-4,8
300-350	3,4-3,9

Маты для теплого пола, оснащенные бобышками, помогут точно вымерять шаг укладки

Допустимая длина теплоносителя находится в прямой зависимости от внешнего диаметра:

• для трубы сечением 20 мм максимальная длина составляет 120-125 м;
• диаметр 18-19 мм обуславливает длину тепломагистрали 120-122 м;
• 16-17 мм труба допускает максимальный контур 100-102 м.

Если длина трубы превышает рекомендуемый показатель, то есть вероятность затрудненной циркуляции воды, что означает плохую работу определенного участка контура. В этом случае рекомендуется проложить две тепломагистрали вместо одной.

Независимо от выбранной схемы укладки, отрез трубы в греющем контуре должен быть цельным, без нахлесток, стыков или повреждений. Поскольку в непредвиденной ситуации отключить часть системы будет невозможно, а демонтаж напольного покрытия с целью найти и устранить протечки и неполадки выйдет трудоемким и затратным.

Видео — Как рассчитать теплый водяной пол

Варианты укладки труб

От способа укладки зависит расход материалов и количество тепла в помещении. Существует три основных приема размещения труб на полу:

• «змейка»;
• «улитка»;
• комбинированный.

Варианты укладки труб

Укладка «змейкой» отличается простотой проектирования и монтажа, что обуславливает его широкое распространение. Змеевидный способ расположения труб идеален для помещений с малыми теплопотерями, промышленных объектов, требующих круглогодичного отапливания.

Укладка трубы змейкой

Но такая схема размещения источников тепла может привести к температурным перепадам на различных участках пола, что скажется на степени комфортности и возможности превышения отдельными зонами допустимых СНиП значений, согласно которым температурный максимум для отапливаемых напольных покрытий в местах постоянного нахождения людей составляет +25°С, периодического + 32°С. Для уменьшения эффекта неравномерности прогревания при проектировании на заходы и выходы нагревательных контуров теплоносителей накладывается ряд ограничений:

• максимальный температурный перепад составляет не более 5 °С, большие значение способ уровнять не может;
• максимальная мощность отопительной системы составляет 80 Вт/м².

Укладка труб теплого пола «улиткой»

Более сложным в расположении теплоносителей представляет собой способ «улитка», иногда называемый спиралью или «ракушкой». Несмотря на более трудоемкое исполнение и требуемую точность проектировочных расчетов, этот метод отличается однородным распределением температурного поля по всей поверхности пола. Это достигается путем попеременного размещения прямых и обратных труб. Уравнивание температур осуществляется за счет поверхностной строительной стяжки бетона, рекомендуемая толщина которой 3-5 см, или пластин алюминия, размещаемых на теплоносителях сверху. Монтаж «ракушкой» способствует снятию температурного разрыва от 10 до 25°С и равномерному распределению температуры по всей площади.

Вариант укладки труб

Комбинированный способ представляет собой совмещение разных методов укладки на больших площадях. Значительные поверхности покрытия делят на зоны, в которых производится монтаж утепляющих материалов согласно расположению участка – у окон, входных дверей и наружных стен трубы размещаются змейкой, а по центру комнаты – «ракушкой».

Выбор оптимального шага

После подбора материала и метода размещения труб, нужно определиться с расстоянием между соседними витками контура. Оно не зависит от типа размещения теплоносителей, но прямо пропорционально диаметру труб. Для больших сечений слишком мелкий шаг недопустим, ровно как и для труб с малым диаметром крупный. Последствиями могут быть перегрев или тепловые пустоты, что перестанет характеризовать теплый пол как единую систему отопления.

Видео — Теплый пол «Валтек». Монтажная инструкция

Правильно подобранный шаг влияет на тепловую нагрузку контура, равномерность прогревания всей поверхности пола и правильность работы всей системы.

1. В зависимости от диаметра трубы величина шага может составлять от 50 мм до 450 мм. Но предпочтительные значения – 150, 200, 250 и 300 мм.

Важно помнить, что при увеличении шага укладки теплоносителя необходимо поднять температуру подающейся в систему воды, это увеличит продуктивность системы отопления.

1. Шаг расположения теплоносителей зависит от типа и назначения помещения, а также от числового показателя рассчитанной тепловой нагрузки. Оптимальный шаг при отопительной нагрузке 48-50 Вт/м² составляет 300 мм.
2. При системной нагрузке от 80 Вт/м² и больше значение шага принимается 150 мм. Этот показатель оптимален для ванных комнат и туалетов, где температурный режим пола согласно жестким требованиям должен быть постоянным.
3. При монтаже теплого пола в помещениях с большой площадью и высокими потолками шаг укладки теплоносителя берется равными 200 или 250 мм.

Проект монтажа теплого водяного пола

Кроме постоянного шага строители часто прибегают к технике переменного размещения труб на напольном покрытии. Она состоит в более частом размещении теплоносителей на определенном участке. Чаще всего этот прием применяется вдоль линии наружных стен, окон и входных дверей – в этих зонах отмечены максимальные теплопотери. Значение учащенного шага определятся как 60-65% от величины нормального, оптимальный показатель – 150 или 200 мм при внешнем диаметре трубы 20-22 мм. Количество рядов определяется уже в процессе укладки, а расчетный коэффициент запаса составляет 1,5.

Схемы для усиленного обогрева наружных стен

Переменный и комбинированный шаг укладки практикуется во внешних и краевых помещениях ввиду острой необходимости дополнительного обогрева и больших теплопотерях, во всех внутренних комнатах применяется обычный метод размещения теплоносителей.

Процесс укладки труб теплого пола осуществляется в точном соответствии с проектом

Нюансы монтажа

Чтобы напольное покрытие получилось качественным, мастера советуют придерживаться ряда правил.

1. Непосредственно в процессе укладки не рекомендуется корректировать утвержденную схему расположения труб.
2. Теплоносители нельзя повергать механическому растяжению, деформации или нагреванию.
3. Обрезка труб производится перед подключением их к гидравлическому насосу.
4. Аккуратное размещение и подключение всех компонентов гарантирует герметичность отопительной системы в целом.
5. В процессе укладки теплоносителя не рекомендуется на него наступать.

Для удобства укладки труб можно использовать разлинованную фольгированную подложку

Подобрать трубы и определить оптимальный шаг укладки напольного покрытия самостоятельно не так уж и сложно. Главное, помнить, что все манипуляции направлены на создание комфортной и уютной обстановки жилища.

Видео — Шаг укладки водяного теплого пола

В чем прелесть теплого пола?

За счет того, что трубы теплого пола раскладываются по всей площади помещения, достигается максимально равномерный прогрев каждого участка. Где бы вы не находились в своем доме, вам будет одинаково комфортно.

С водяными полами вы избавляетесь в большинстве случаев от радиаторов отопления, которые раньше занимали лишнее пространство в вашем доме. За все эти особенности любят водяные теплые полы в частных домах. Давайте пошагово разберемся в укладке водяного теплого пола своими руками.

Шаг 1. Подготовьте основание

В качестве основания для теплого пола в доме выступает черновая стяжка, которую в большинстве случаев заливают не очень аккуратно. Поэтому перед тем, как вы приступите к укладке полов, очистите поверхность стяжки от лишнего мусора. Если есть наплывы, сбейте их до ровного состояния. Если есть углубления, подровняйте их. Эти факторы в дальнейшем благоприятно скажутся на целостности самой системы.

Шаг 2. Установите распределительный коллектор

Распределительный коллектор отвечает за распределение теплоносителя по контурам. Он бывает, в простом исполнении (только краны) и в более навороченном (с расходомерами и гнездами под сервоприводы). Рекомендуем вам устанавливать второй вариант. С ним более реально «откалибровать» работу теплых полов.

Устанавливать коллектор в нужно ближе к центру этажа. Тогда и контура у вас будут по длине сопоставимы. Это может сыграть большую пользу при дальнейшей настройки полов.

Шаг 3. Укладка теплоизоляции

Предыдущие действия вам были необходимы для того, чтобы вы могли уложить теплоизоляцию. В виду того, что листы изоляции довольно большие, на буграх они могут лежать неустойчиво, а в углублениях могут проминаться.

В качестве изоляции используется пенополистирол плотностью 35 кг/м3. Это тот же пенопласт, только большей плотности. Такая плотность нужна для того, чтобы изоляция под весом стяжки не уменьшалась в толщине.

Толщина изоляции для первых этажей не должна быть меньше 5 см. Если есть возможность уложить изоляцию потолще, лучше этой возможностью воспользоваться. Толщина напрямую влияет на потери тепла вниз. Нижние слои нам прогревать ни к чему. Все тепло должно стремиться вверх.

Шаг 4. Укладка пароизоляции

В качестве пароизоляции выступает обычный полиэтилен, который укладывается на пенополистирол. Это помогает значительно уменьшить попадания агрессивной среды стяжки на изоляцию, что в теории может продлить ее срок службы. На практике негативные факторы влияния стяжки на изоляцию еще никем не доказаны.

Шаг 5. Укладка армирующей сетки

Армирующая сетка нужна для того, чтобы беспроблемно крепить трубу теплого пола своими руками. Если есть возможность крепить трубу специальными скобами или другими вариантами, то  сетку можно не укладывать.

 Рекомендуем покупать максимально ровную сетку с ячейкой в 10 или 15 сантиметров. С таким размером ячейки удобно раскладывать трубы теплого пола. Толщину прутка сетки рекомендуем брать 4 мм.

Шаг 6. Монтаж демпферной ленты

Демпферная лента служит для компенсации теплового расширения стяжки. Устанавливается по периметру тех стен, где будут уложены трубы теплого пола. Стоит недорого. Представляет из себя вспененный полиэтилен шириной 10 см. Бывает на клейкой основе и без нее. При наличии клея приклеиваем ленту к оштукатуренной стене. В остальных случаем крепим чем будет удобно.

Шаг 7. Раскладка трубы теплого пола

После всех необходимых приготовлений, можно приступить к укладке самих труб теплого пола. Есть несколько способов раскладки труб, но чаще применяется только один.

Укладка труб теплого пола улиткой

При таком варианте укладки первая труба идет с горячим теплоносителем, следующая с остывшим, третья опять горячая и так далее. При такой схеме монтажа достигается максимально равномерное распределение тепла по всей площади контура теплого пола.

Устройство монтажа трубы довольно простое. Выделяете периметр условного контура и вдоль него начинаете раскладывать трубу, стремясь все ближе и ближе к центру. При этом оставляете пространство для возврата трубы обратно. Если у вас шаг укладки 15 см, то начинаете раскладывать трубу с шагом 30 см.  Дойдя до центра, разворачиваете трубу и возвращаетесь между разложенной трубой. На изображении все отображено более понятно. В большинстве случаев старайтесь использовать этот способ раскладки.

Укладка труб змейкой

При данной схеме теплого пола труба укладывается по принципу «туда сюда» от начала контура, до его конца. В этом случае начало контура будет горячее, а конец холоднее. О равномерном распределении тепла говорить уже не приходится. Данный способ отлично подойдет в тех случаях, где невозможно разложить трубу улиткой. Чаще это какие-нибудь маленькие участки в виде ванны, туалета, коридора и тд.

Шаг 8. Опрессовка системы

Как закончите раскладывать трубу, нужно систему теплого пола опрессовать, чтобы удостовериться в ее герметичности. Рекомендуем опрессовывать теплый пол воздухом до давления в 4 бара.

Для опрессовки вам понадобится обычный компрессор, который следует подключить к коллектору водяного теплого пола.

Оставьте систему на сутки и посмотрите на перепад давления. Если за сутки оно изменилось незначительно (на одно-два деления), значит система герметична и можно заливать полы. Во время заливки так же следите за давлением. Есть вероятность, что в процессе заливки могут повредить трубу.

Шаг 9. Заливка стяжки

Как труба будет уложена и опрессована, можно приступать к заливке. Заливать стяжку нужно на высоту не менее 5 см от верха трубы. Заливать лучше стяжку «мокрую». У нее выше теплопроводность.

После заливки стяжки теплыми полами нельзя пользоваться еще 21 день. Столько требуется времени для того, чтобы стяжка равномерно просохла. Через несколько дней после заливки вы можете приступить к отделке.

Стоимость укладки теплого пола

Многих интересует сумма затрат на укладу теплого пола. Поделимся некоторыми цифрами. Если учитывать все выше описанное, то без заливки стяжки и без учета котельной себестоимость комплектующих обойдется примерно в 1000-1200 рублей за квадратный метр. Прибавляете стоимость работ монтажника в вашем регионе и получаете итоговую стоимость квадратного метра. Если площади большие, то в некоторых случаях в эту сумму проходят коллекторы для теплого пола.

С учетом котельной установка теплых полов под ключ обойдется примерно в 2500 рублей за квадратный метр. При такой стоимости учитывается котельная с одним котлом, бойлером косвенного нагрева и сопутствующем оборудованием. Цифры актуальны для домов от 150 квадратных метров. При меньшей площади сумма может быть немногим выше в виду высокой стоимости котельного оборудования.

Максимальная длина контура укладки пола

Если вы делаете теплый пол своими руками без проекта и схем, то длину контура рекомендуем держать в пределах 80-90 метров. Если получится немного длиннее, то ничего страшного. Но лучше все же не делать слишком длинные контура.

Рекомендуем рассчитать контуры так, чтобы длина каждого была плюс-минус одинаковой. Тогда и с балансировкой у вас будет меньше сложностей.

Шаг раскладки труб

Водяной теплый пол при отсутствии расчетов чаще всего укладывают с шагом 15 см в основных зонах и 10 см в зонах, приближенных к наружными стенам. При таких условиях в большинстве случаев теплого в качестве основной системы отопления вам хватит за глаза.

Расход трубы на 1 м2 при этом составляет:

• Шаг 10 см – 10 метров
• Шаг 15 см – 6,5 метров
• Шаг 20 см – 5 метров

Теги: водяной теплый пол, монтаж, отопление, теплый пол

Содержимое:Как рассчитать метраж трубы тёплого пола</li>ды укладки труб теплого пола Согласно отзывам специалистов монтажных бригад, практически все проблемы в эксплуатации водяных теплых полов связаны с нарушениями во время проведения монтажных работ. Причем сложность представляет не только процесс укладки, но и этап подготовки.Недавно профессиональных монтажников попросили рассказать, как правильно уложить теплый водяной пол, проверить качество сборки, а также о том какие наиболее распространенные ошибки допускают при сборке системы отопления.

Как рассчитать метраж трубы тёплого пола

Перед началом монтажных работ крайне важно правильно рассчитать общее количество расходного материала. Это связано с тем, что водяной контур, укладываемый в стяжку, должен быть цельным, без соединений.Расчет длины трубы для водяного теплого пола делается следующим образом:Если учесть все три аспекта: подсчитать максимальную частоту шага укладки труб водяного теплого пола (10 см), количество контуров и неотапливаемую площадь, можно прийти к следующим результатам. На комнату 20 м², потребуется три отопительных контура по 55 п.м. трубы.Допустимое расстояние между трубами водяного теплого пола от 10 до 30 см. Выбор шага зависит от диаметра трубы, климатических условий и интенсивности эксплуатации системы отопления. Так, если пол планируют использовать в качестве основного источника тепла в доме, выбирается минимальное расстояние шага.

Виды укладки труб теплого пола

Существует несколько основных способов укладки теплого водяного пола. Самая простая схема укладки труб для водяного теплого пола – «улитка», позволяет выполнить самостоятельный монтаж, без привлечения специалистов. Низкая теплоотдача и эффективность способа «улитка» несколько снижает его популярность.Также существует разновидность укладки – «змейка». Осуществить правильный монтаж змейкой достаточно проблематично и требует определенных профессиональных навыков. Но с помощью варианта укладки змейкой, удается сократить затраты на отопление.Каждый из способов монтажа имеет следующие преимущества и недостатки:

Ракушка или улитка

Укладка пола осуществляется по спирали. При этом получается, что между трубами подачи горячей воды лежит обратка, в которой температура существенно ниже. Правильно проложить трубы пола улиткой достаточно просто.Единственным недостатком метода является появление холодных зон при большом шаге укладки, что необходимо учитывать при необходимости рассчитать трубу. Оптимальным будет решение сделать шаг не более 10 см.

Змейка

Монтаж может быть выполнен обычной или двойной укладкой трубопровода. Правильная укладка труб для водяного теплого пола змейкой позволяет избежать появления холодных зон или неравномерного нагрева воздуха. Чтобы облегчить процесс монтажа, существуют специальные маты для крепления труб. Следуя инструкции по укладке, можно самостоятельно смонтировать систему отопления.Чтобы разложить трубу змейкой, используют специальные фиксирующие элементы. Крайне важно, чтобы контур не был зафиксирован намертво. Труба под воздействием горячей воды будет расширяться и сужаться. Важно избежать деформации водяного контура после монтажа.При выборе метода укладки, следует учитывать общую отапливаемую площадь помещения, наличие профессиональных навыков и соответствующего инструмента. Правильно подключить систему водяного отопления можно только строго соблюдая рекомендации и этапы монтажа, указанные производителем.

Последовательность укладки труб

Наибольшей популярностью на сегодняшний день пользуется бетонная система укладки. При этом способе трубопровод после монтажа заливается цементным раствором со специальными пластификаторами.Работы выполняются следующим образом:

• Подготавливается черновой пол. На предварительном этапе потребуется очистить основание от мусора, убрать наплывы. Обязательно рассчитывают и схематически разбивают помещение на несколько отдельных секторов.Обязательным условием является то, чтобы минимальная площадь участков была не менее 2 к 1. Длина контура не должна быть более 70 м. Руководствоваться при расчетах можно инструкцией по укладке трубы, которая предоставляется заводом производителем.
• Теплоизоляция. Укладывается сверху чернового пола. Для изоляции можно использовать системы типа Penoplex. Стыки плиты задуваются монтажной пеной. Между предварительно рассчитанных участков укладывается демпферная лента, обязательная в устройстве теплых полов.Суть демпферной ленты сводится к тому, чтобы избежать растрескивания стяжки при нагреве. Демпферная лента создаёт зоны компенсации. Обязательно проводится разделение контуров демпферной лентой. Разница температуры в подаче и обратке горячей воды без применения компенсационного слоя приводит к образованию конденсата и растрескиванию стяжки.
• Монтируется армирующая сетка. По сетке разлаживаются маты для укладки.Если планируется обойтись без матов, то можно использовать пластиковую сетку для крепления труб. Армирующая сетка приподнимается над поверхностью приблизительно на 2-3 см.
• Раскладываются трубы, используемые для монтажа. На предварительном этапе необходимо рассчитать идеальный шаг монтажа, а также способ раскладки. К арматуре крепление трубы осуществляется гарпунами.
• Трубы заполняются водой и опрессовываются до максимального рабочего давления. При опрессовке труба расширяется и принимает рабочий размер, чтобы при эксплуатации исключить излишнее давление на бетонную стяжку.

Еще один эффективный способ монтажа «полистирольный». В данном случае установка осуществляется на теплоотражающие пластины. Основанием для укладки трубы служат специальные маты, имеющие пазы и защелки.Полистирольная система имеет несколько основных преимуществ:

• Принцип укладки труб отличается простотой. Возможен самостоятельный монтаж водяного контура любым способом. На матах имеется специальная скоба для крепления трубы с защелкой замком, обеспечивающим необходимую надежную фиксацию.
• Отсутствует необходимость в проведении дополнительных бетонных работ. Маты имеют металлические термоотражающие пластины. В пластины укладывают красную трубу на подачу и синюю на обратку. Сверху осуществляют заливку специальным раствором. На высыхание поверхности требуется 1-2 дня. На полы можно сразу стелить ламинат или линолеум, или любой другой вид напольного покрытия, что сокращает время проведения монтажных работ.
• Скорость проведения монтажа. Полистирольный метод — это наиболее эффективная технология крепления труб водяного теплого пола. Отсутствует необходимость подвязывания и фиксации контура с помощью монтажной ленты или гарпунов. Скобы крепления расположены таким образом, чтобы полностью соответствовать необходимым техническим требованиям. Так, невозможно нарушить минимальный диаметр изгиба трубы, что является распространенной ошибкой при укладке без матов.
• Максимальная теплоотдача. Алюминиевые теплораспределительные пластины укладываются поверх водяного контура, вставляются в маты. Такое устройство позволяет равномерно распределять полученное тепло по всему помещению. Как вариант, можно использовать металлические или оцинкованные теплораспределяющие пластины.

Полное соблюдение правил укладки труб змейкой или улиткой делает самостоятельный монтаж теплых полов водяного типа, проблематичным и практически невозможным. Облегчить процесс установки позволит применение специальных матов.

Чем крепить трубы водяного пола

При использовании полистирольной плиты вопрос крепления решен за счет уже существующих пазов. Остается нерешенной проблема относительно того, на что крепить трубы, уложенные на армированную сетку.Существует несколько вариантов этого вопроса:

1. Хомуты — самый дешевый способ, позволяющий уложить водяной контур на пластиковую или металлическую сетку. Для фиксации чаще всего используют хомуты, которые в обычной ситуации применяют в электрике для связывания провода.
2. Клипсы — эффективно заменяют защелки, применяемые при полистирольном методе монтажа. Фиксирующие клипсы дают достаточно пространства для расширения трубы при нагреве. При монтаже необходимо помнить, что рекомендуемый диаметр изгиба трубы равен ее толщине, умноженной на 8.
3. Панели для укладки труб или фиксирующие планки. Преимуществом метода крепежа панелями является возможность быстрого выполнения монтажных работ. Направляющие для крепежа труб монтируются согласно предварительно составленной схемы. Фиксация проводится с помощью защелок, что облегчает сложность работ и ускоряет процесс укладки.

На решение к чему крепить трубы, влияет выбранный метод монтажа системы отопления и размер общей отапливаемой площади. Для больших помещений рекомендуется использовать панели для укладки и готовые клипсы. В небольших комнатах можно обойтись хомутами.

Нужно ли делать опрессовку водяного пола

Как показывает практика, это необходимо. Опрессовывать трубы нужно хотя бы по той причине, что не всегда укладка проходит с соблюдением необходимых норм и правил. Так, часто желая сэкономить, хозяева допускают монтаж не цельного контура, а скрутки из нескольких частей трубы. И, уже после того, как было уложено финишное покрытие и запущена система отопления, выясняется, что присутствуют протечки.При заливке труб бетонной смесью, опрессовка крайне важна. Трубы, находящиеся под рабочим давлением, немного расширяются, и залитые в таком состоянии цементной стяжкой, не оказывают давление на окружающую стяжку при перепадах температуры теплоносителя.Опрессовка водяного теплого пола может быть выполнена своими руками. Относительно небольшие сложности, связанные с проведением проверки полностью окупятся.

Как опрессовать тёплый пол

На сегодняшний день оборудование для опрессовки перестало быть редкостью. Причем, если раньше с этой целью использовали только промышленные установки, то сейчас можно приобрести механический ручной опрессовщик.Как проводится данная процедура?Порядок опрессовки системы тёплого водяного пола включает проверку каждого отдельного контура, подключенного к коллектору. При присутствии свищей, локализацию можно найти с помощью обычного стетоскопа, или визуально, при опрессовке водой.Основной инструмент для опрессовки труб — это механический или электрический насос, создающий необходимое давление в системе и контролирующий показатели с помощью манометра.

Частые ошибки при укладке труб

Существует несколько распространенных ошибок, которые совершают как профессиональные строительные бригады, так и новички монтажники. К ним относятся:При выполнении работ, главное, не спешить и строго соблюдать инструкцию. Тогда даже самостоятельный монтаж будет качественным. Срок эксплуатации водяного контура составляет не менее 50 лет, но это возможно, только при соблюдении всех рекомендаций производителя относительно укладки теплых полов.</li>Используемые источники:

• https://sovet-ingenera.com/otoplenie/teply-pol/ukladka-trub-teplogo-pola.html
• https://pol-spec.ru/vodianoy-teply-pol/shag-ukladki-vodyanogo-teplogo-pola.html
• https://eurosantehnik.ru/ukladka-vodyanogo-teplogo-pola.html
• https://avtonomnoeteplo.ru/teplye-poly/586-kak-pravilno-ulozhit-teplyy-vodyanoy-pol.html
