Укладка водяного теплого пола: Алгоритм +Видео от опытных мастеров

Статья посвященная полному разбору. Здесь размещены ролики с Ютуба о том, как сделать теплый пол водяной своими руками видео.

Дорогие друзья, мы для вас записали видео уроки о том как произвести монтаж своими руками теплого водяной пола. Информации много поэтому наберитесь терпения и изучите, так как совершить ошибку проще всего, а переделывать потом кто будет? Данный контент является полностью нашим, вложен огромный пласт для съемок данных видео роликов, за эти видео уроки многие гуру просят деньги, но мы не такие меркантильные поэтому пользуйтесь на здоровье.

1. Теплый пол водяной своими руками видео.

В данном ролике собран весь огромный пласт теоретических знаний по теплому водяному, из него вы узнаете:

1. Какой шаг использовать для труб теплого водяного пола?
2. Какой толщины должен быть утеплитель?
3. Для чего служит сетка МАК, и какого размер ее надо для теплого водяного пола?
4. Какой рисунок эффективнее для теплого водяного пола?
5. Какой толщины должна быть стяжка для пола?
6. Как правильно рассчитать количество материала для монтаж?
7. Как запускать отопление в теплых полах, чтобы не потрескалась стяжка?

Видео достаточно длинное, поэтому рекомендую в настройках увеличить скорость ролика до 1.25

2. Утеплитель для теплого водяного пола.

Один из немаловажных факторов по монтажу правильного теплого пола, это подготовка основания для теплого водяного пола, утеплитель теплого водяного пола служит для того чтобы тепло вашего теплого пола не уходило вниз, а шло наверх и  здесь у многих случаются очень серьезные ошибки. В данном ролики вы увидите шахматное расположение утеплителя под теплый пол. Видео эксклюзивно поэтому присаживайтесь по удобнее ))) Как рассчитать толщину утеплителя, материал, плотность утеплителя вы можете просмотрев теоретическую часть видео сверху.

3. Пленка под стяжку теплого пола.

Ох как много споров вызывает этот пункт при монтаже пирога теплого водяного пола, скажу один раз пленка нужна и точка, а для чего смотрите теоретическую часть в первом ролике сверху.

4. Укладка демпферной ленты для теплого пола.

Так же незабываем укладывать демпферную ленту, она служит для отсечения стяжки от стен помещения, она выполняет роль как отсекателя мостиков холода, так же чтобы стяжка могла расшириться, и конечно, то о чем никто не говорит, чтобы звук не передавался с плиты на стену.

5. Укладка сетки для теплого пола.

Сетка мак нужна для укладки труб пола, она не служит для укрепления стяжки, у нее здесь другая функция, если вы хотите укрепит стяжку то положите сетку еще сверху.

В данном видео ролики, вы научитесь укладывать сетку для теплого пола. Как производиться внахлест сетки, что надо учесть при ее укладке, и как скреплять будет рассказано все в нашем видео ролике.

5. Монтаж водяного теплого пола своими руками видео.

После того как вы уложили утеплитель, пленку, сетку, и демпферную ленту, вы можете приступить к монтажу и укладки труб теплого водяного пола. Трубу укладывайте в соответствие с тепло потерями здания или по сделанному проекту. Виды укладки труб бывают змейкой и улиткой, или комбинированной, в зависимости от того какие цели вы преследуете. Но не более 300мм. Для укладки труб теплого пола используется труба 16, 17, 20 мм, как правило в жилых домах это труба 16мм и 17 мм, связано это с насыщенностью мебели в помещениях. Материал для труб используется сшитый полиэтилен, pex-а, pex-b, pex-c, pe-rt, металлопластик.

В данном ролики вы увидите как можно самостоятельно уложить трубу теплого пола в одиночку, без напарников. Видео кажется простым, но обратите внимание на то как уложен рисунок трубы теплого пола, как четко прорисованы углы на поворотах. Дьявол кроется в мелочах. И  с виду простая укладка трубы, таит в себе не мало подводных камней.

6. Стяжка водяного пола.

В данном ролике, вы увидите как делается полу сухая стяжка теплого пола, от А до Я. Так же в конце видео вы можете увидеть о том как проверять качество стяжки, подручными приборами.

У вас есть телеграмм? Вступайте в клуб мастеров и задавайте свои вопросы!

От схемы и шага укладки труб зависит производительность водяного напольного обогрева. Потому для устройства системы недостаточно только купить комплектующие, нужно еще и рассчитать теплоотдачу, выбрать оптимальный вариант расположения колец или витков трубопровода.

Согласитесь, никого не привлекает перспектива вложить деньги и не получить запланированный эффект. Все о проектировании напольного обогрева и схемах, согласно которым производится укладка труб теплого пола, вы узнаете из представленной нами статьи.

Ознакомление с проверенной и систематизированной нами информацией поможет устроить идеально работающий теплый пол. Базой для предложенных нами сведений являются требования строительных нормативных справочников.

Мы детально изложили принцип действия напольных обогревающих контуров, описали варианты устройства и технологии их реализации. Наглядно подтверждают представленные данные и облегчают восприятие процесса информативные фото и видео-руководства.

Система водяной теплый пол

Отличительной чертой теплых полов является то, что в них нет внешних обогревательных конструкций, а сама система аккумулирует и излучает полученное тепло.

При правильном распределении тепла по поверхности настила можно сэкономить на расходе теплоносителя от 30% и больше.

Система обогрева напольного покрытия может быть представлена одной из разновидностей: водяная, электрическая, пленочная, стержневая или электроводяная. Последняя считается новшеством, однако за счет обширного ряда преимуществ, уже успела завоевать немало поклонников

Для рационального использования системы обогрева полов рассмотрим дополнительные способы, помогающие экономить:

1. Длина жидкостного контура не превышает 70 м. При выборе оптимального шага для укладки труб, транспортировка теплоносителя производится практически без потерь.
2.  Смешивание горячего и холодного потоков. Применение воды из обратки дает возможность меньше тратить энергию котла.
3. Составление детальной схемы размещения контура с точным расчетом шага. Предварительное распределение позиций мебели позволит сэкономить на расходных материалах, а соответственно, и на самом контуре.
4.  При максимальном нагреве системы сбавить температуру на 20 °C. Такое действие поможет экономить 13% теплоносителя.

Для того чтобы получить наилучший результат, необходимо четко придерживаться технологии монтажа. Механизм обогрева такой системы состоит из нескольких слоев, каждому из них определена своя функция.

Обустройство системы обогрева с помощью теплых полов производится поэтапно. Работа над каждым из них займет определенное время, например, после заливки к последующим работам можно приступать только через 2-4 недели

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

1. Гидроизоляция. Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
2. Термоизоляция. Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.
3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
4. Монтаж труб. Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
5. Стяжка. При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
6. Напольное покрытие. Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а именно теплопроводностью и максимальной отдачей, обладает керамическая плитка.

Технология монтажа предполагает изначальное обустройство коллекторного узла. Только после этого можно приступать к укладке отдельных слоев системы.

Роль коллекторного узла

Не все знают, что теплые полы с водяным контуром могут нормально функционировать и без коллектора. Но, как это выглядит на практике, знают еще меньше.

Производители рекомендуют использовать трубы длиной не больше 70 м. Если витки расположить с максимальным разрывом шага, то этой длины хватит всего на 7 м2, что обеспечит обустройство трех контуров в помещении со средней площадью

Однако систему теплый пол в большинстве случаев устанавливают на несколько комнат. В этом случае без коллекторного узла невозможно обеспечить равномерное распределение теплоносителя.

Установка обогрева полов без коллектора имеет ряд недостатков: теплоноситель может подаваться только с аналогичной температурой, как и в общей отопительной системе, автоматический выход воздуха невозможен, это же касается и регулировки давления.

Схема подключения коллектора

Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.

Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.

Коллекторные группы фирмы Valtec являются самыми популярными. На выпускаемую продукцию производитель дает 7 лет гарантии. Схема монтажа коллектора жидкостного контура уже входит в комплектацию готового узла подмеса

Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:

1. Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
2. Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
3. Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
4. Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.

В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.

На оба трубопровода, возвратный и подающий, соединенные с коллекторной установкой, монтируются запорные вентили и фитинги, предназначенные для балансировки объема теплового носителя, а также для блокировки любого из контуров

Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.

Правила расчета метража труб

Рассчитать метраж элементов для сборки полов с подогревом можно после составления схемы всей системы.

При расчете учитываются следующие нюансы:

1. В местах размещения мебели, габаритного напольного оборудования, бытовой техники трубы не прокладываются.
2. Длина контуров с разным размером сечения должна соответствовать следующим параметрам: при 16 мм не должна превышать 70 м, 20 мм – не более 120 м. Расположение каждого контура соответствует площади в 15 м². Если не придерживаться таких рекомендаций в сети обогрева давление будет низким.
3. Расхождение между протяженностью линий не больше 15 м. Для объемного помещения делается несколько веток обогрева.
4. При условии использования эффективных теплоизолирующих материалов, оптимальный шаг расположения труб равен 15 см. Если же дом расположен в зоне с суровыми климатическими условиями, где температура падает ниже -15°C, расстояние должно быть уменьшено до 10 см.
5. Если был выбран вариант укладки с шагом в 15 см, затраты материалов равны 6,7 м на 1 м². Укладка труб с промежутком в 10 см – 10 м на 1 м².

Теплый пол может быть укомплектован только цельной трубой. В зависимости от метража, приобретается несколько или одна бухта с трубами для водяного контура. Затем производят ее разделение на нужное количество линий.

В момент укладки труб необходимо учитывать гидравлические потери, которые увеличиваются с каждым последующим поворотом. Считается что контуры, превышающие 70 м, не должны использоваться

Работы по обустройству водяных полов с подогревом всегда начинаются с самой холодной стороны помещения. Очень важен вопрос выбора оптимального маршрута теплового носителя — температура воды снижается ближе к окончанию контура.

Нюансы выбора оптимального шага

От правильного выбора шага между укладываемыми трубами теплых полов зависит степень эффективности и затратности всего контура.

Однако его расчет зависит от многих факторов. Стандартное расстояние между контурами составляет 100-200 мм.

Также возможен переменный или постоянный шаг:

1. Если обогревательная нагрузка менее 50 Вт на 1 м², шаг контура будет постоянный и равен 200 мм.
2. При повышенной отопительной нагрузке в 80 Вт на 1 м² и более расстояние составит 150 мм.
3. В остальных случаях необходимо применять переменный шаг. К примеру, по периметру одной или двух внешних стен, укладка водяного контура будет с наименьшим шагом в 100 мм. Переходя к центру комнаты, промежутки будут постепенно увеличиваться до 200 мм.

На практике если планируется отапливать теплым полом экономично, используется шаг в 150 мм. Именно этот показатель является оптимальным практически в любых условиях.

Если же теплопотери здания превышают теплоотдачу, стоит задуматься о его эффективном утеплении — в этом случае уменьшение шага не решит проблему.

Подробный алгоритм расчета труб для теплого пола описан в этой статье.

Схемы укладки водяного контура

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

• змеевик;
• двойной змеевик;
• улитка.

Змеевик. Метод укладки такого контура является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.

Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.

Змеевидный метод размещения труб идеально подходит для помещений, имеющих незначительные теплопотери. Их применяют не только для квартир и частных домов, но и для объектов промышленности, где есть необходимость отапливать круглый год

Двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.

Угловой змеевик. Он используется исключительно для угловых комнат, где две внешние стены.

К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.

При укладке контура в краевых зонах помещения (области пола, где расположены внешние стены, окна, двери), шаг должен быть меньшим в сравнении с остальными витками – 100-150 мм

Улитка. Применяя такую схему расположения, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.

Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.

Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.

Вследствие чередования двух магистралей при укладке методом улитки, колебание температурного режима в подающей и обратной линии может составлять до 10 °C

К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.

Основные способы монтажа труб

Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.

При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.

#1: Укладка на профильные теплоизоляционные плиты

Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.

Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.

Маты из полистирола не гигроскопичны, поэтому под действием влаги не утрачивают свои первоначальные характеристики. Даже несмотря на то, что этот материал относится к полимерам, в его составе нет вредных для здоровья компонентов

В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.

#2: Устройство по модульным и реечным панелям

В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.

Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.

Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).

Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.

Укладка модульного пола осуществляется готовыми элементами, представляющими из себя древесно-стружечные плиты. Они оснащены пазами для фиксации труб теплоносителя

Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.

Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.

Укладка теплопроводящих линий выполняется посредством размещения труб в промежуточные отверстия между ДСП листами на пластины из алюминия, оснащенные пазами

Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.

#3: Монтаж трубопровода по стяжке

Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.

Процесс состоит из следующих этапов:

1. В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
2. Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
3. Поверх него стелется термоизоляция.
4. Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
5. Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
6. На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
7. Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
8. Далее производится установка направляющих маячков.
9. Финишный этап – заливка цементной стяжки.

Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м². Для каждого из них необходимо обустраивать индивидуальный контур.

Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.

Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.

Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.

На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.

Советуем ознакомиться:

Выводы и полезное видео по теме

Как не ошибиться с расчетом оптимального шага для обустройства контура с наименьшими затратами:

Как производится укладка контура теплых полов, основные методы, их недостатки и достоинства:

Сложности, с которыми можно столкнуться при выборе труб для теплого водяного пола:

Эксплуатационный срок водяного контура обогрева составляет порядка 50 лет. Однако такие высокие показатели возможны, только если придерживаться всех правил при их укладке.

Не стоит забывать, что правильный выбор оптимального шага поможет существенно сэкономить на закупке материалов, а также снизить затраты на обогрев в процессе эксплуатации.

Поделитесь с читателями вашим опытом укладки контура водяного теплого пола. Расскажите, какой метод и схему монтажа вы использовали. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

В чем прелесть теплого пола?

За счет того, что трубы теплого пола раскладываются по всей площади помещения, достигается максимально равномерный прогрев каждого участка. Где бы вы не находились в своем доме, вам будет одинаково комфортно.

С водяными полами вы избавляетесь в большинстве случаев от радиаторов отопления, которые раньше занимали лишнее пространство в вашем доме. За все эти особенности любят водяные теплые полы в частных домах. Давайте пошагово разберемся в укладке водяного теплого пола своими руками.

Шаг 1. Подготовьте основание

В качестве основания для теплого пола в доме выступает черновая стяжка, которую в большинстве случаев заливают не очень аккуратно. Поэтому перед тем, как вы приступите к укладке полов, очистите поверхность стяжки от лишнего мусора. Если есть наплывы, сбейте их до ровного состояния. Если есть углубления, подровняйте их. Эти факторы в дальнейшем благоприятно скажутся на целостности самой системы.

Шаг 2. Установите распределительный коллектор

Распределительный коллектор отвечает за распределение теплоносителя по контурам. Он бывает, в простом исполнении (только краны) и в более навороченном (с расходомерами и гнездами под сервоприводы). Рекомендуем вам устанавливать второй вариант. С ним более реально «откалибровать» работу теплых полов.

Устанавливать коллектор в нужно ближе к центру этажа. Тогда и контура у вас будут по длине сопоставимы. Это может сыграть большую пользу при дальнейшей настройки полов.

Шаг 3. Укладка теплоизоляции

Предыдущие действия вам были необходимы для того, чтобы вы могли уложить теплоизоляцию. В виду того, что листы изоляции довольно большие, на буграх они могут лежать неустойчиво, а в углублениях могут проминаться.

В качестве изоляции используется пенополистирол плотностью 35 кг/м3. Это тот же пенопласт, только большей плотности. Такая плотность нужна для того, чтобы изоляция под весом стяжки не уменьшалась в толщине.

Толщина изоляции для первых этажей не должна быть меньше 5 см. Если есть возможность уложить изоляцию потолще, лучше этой возможностью воспользоваться. Толщина напрямую влияет на потери тепла вниз. Нижние слои нам прогревать ни к чему. Все тепло должно стремиться вверх.

Шаг 4. Укладка пароизоляции

В качестве пароизоляции выступает обычный полиэтилен, который укладывается на пенополистирол. Это помогает значительно уменьшить попадания агрессивной среды стяжки на изоляцию, что в теории может продлить ее срок службы. На практике негативные факторы влияния стяжки на изоляцию еще никем не доказаны.

Шаг 5. Укладка армирующей сетки

Армирующая сетка нужна для того, чтобы беспроблемно крепить трубу теплого пола своими руками. Если есть возможность крепить трубу специальными скобами или другими вариантами, то  сетку можно не укладывать.

 Рекомендуем покупать максимально ровную сетку с ячейкой в 10 или 15 сантиметров. С таким размером ячейки удобно раскладывать трубы теплого пола. Толщину прутка сетки рекомендуем брать 4 мм.

Шаг 6. Монтаж демпферной ленты

Демпферная лента служит для компенсации теплового расширения стяжки. Устанавливается по периметру тех стен, где будут уложены трубы теплого пола. Стоит недорого. Представляет из себя вспененный полиэтилен шириной 10 см. Бывает на клейкой основе и без нее. При наличии клея приклеиваем ленту к оштукатуренной стене. В остальных случаем крепим чем будет удобно.

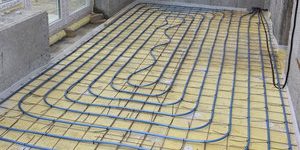

Шаг 7. Раскладка трубы теплого пола

После всех необходимых приготовлений, можно приступить к укладке самих труб теплого пола. Есть несколько способов раскладки труб, но чаще применяется только один.

Укладка труб теплого пола улиткой

При таком варианте укладки первая труба идет с горячим теплоносителем, следующая с остывшим, третья опять горячая и так далее. При такой схеме монтажа достигается максимально равномерное распределение тепла по всей площади контура теплого пола.

Устройство монтажа трубы довольно простое. Выделяете периметр условного контура и вдоль него начинаете раскладывать трубу, стремясь все ближе и ближе к центру. При этом оставляете пространство для возврата трубы обратно. Если у вас шаг укладки 15 см, то начинаете раскладывать трубу с шагом 30 см.  Дойдя до центра, разворачиваете трубу и возвращаетесь между разложенной трубой. На изображении все отображено более понятно. В большинстве случаев старайтесь использовать этот способ раскладки.

Укладка труб змейкой

При данной схеме теплого пола труба укладывается по принципу «туда сюда» от начала контура, до его конца. В этом случае начало контура будет горячее, а конец холоднее. О равномерном распределении тепла говорить уже не приходится. Данный способ отлично подойдет в тех случаях, где невозможно разложить трубу улиткой. Чаще это какие-нибудь маленькие участки в виде ванны, туалета, коридора и тд.

Шаг 8. Опрессовка системы

Как закончите раскладывать трубу, нужно систему теплого пола опрессовать, чтобы удостовериться в ее герметичности. Рекомендуем опрессовывать теплый пол воздухом до давления в 4 бара.

Для опрессовки вам понадобится обычный компрессор, который следует подключить к коллектору водяного теплого пола.

Оставьте систему на сутки и посмотрите на перепад давления. Если за сутки оно изменилось незначительно (на одно-два деления), значит система герметична и можно заливать полы. Во время заливки так же следите за давлением. Есть вероятность, что в процессе заливки могут повредить трубу.

Шаг 9. Заливка стяжки

Как труба будет уложена и опрессована, можно приступать к заливке. Заливать стяжку нужно на высоту не менее 5 см от верха трубы. Заливать лучше стяжку «мокрую». У нее выше теплопроводность.

После заливки стяжки теплыми полами нельзя пользоваться еще 21 день. Столько требуется времени для того, чтобы стяжка равномерно просохла. Через несколько дней после заливки вы можете приступить к отделке.

Стоимость укладки теплого пола

Многих интересует сумма затрат на укладу теплого пола. Поделимся некоторыми цифрами. Если учитывать все выше описанное, то без заливки стяжки и без учета котельной себестоимость комплектующих обойдется примерно в 1000-1200 рублей за квадратный метр. Прибавляете стоимость работ монтажника в вашем регионе и получаете итоговую стоимость квадратного метра. Если площади большие, то в некоторых случаях в эту сумму проходят коллекторы для теплого пола.

С учетом котельной установка теплых полов под ключ обойдется примерно в 2500 рублей за квадратный метр. При такой стоимости учитывается котельная с одним котлом, бойлером косвенного нагрева и сопутствующем оборудованием. Цифры актуальны для домов от 150 квадратных метров. При меньшей площади сумма может быть немногим выше в виду высокой стоимости котельного оборудования.

Максимальная длина контура укладки пола

Если вы делаете теплый пол своими руками без проекта и схем, то длину контура рекомендуем держать в пределах 80-90 метров. Если получится немного длиннее, то ничего страшного. Но лучше все же не делать слишком длинные контура.

Рекомендуем рассчитать контуры так, чтобы длина каждого была плюс-минус одинаковой. Тогда и с балансировкой у вас будет меньше сложностей.

Шаг раскладки труб

Водяной теплый пол при отсутствии расчетов чаще всего укладывают с шагом 15 см в основных зонах и 10 см в зонах, приближенных к наружными стенам. При таких условиях в большинстве случаев теплого в качестве основной системы отопления вам хватит за глаза.

Расход трубы на 1 м2 при этом составляет:

• Шаг 10 см – 10 метров
• Шаг 15 см – 6,5 метров
• Шаг 20 см – 5 метров

Теги: водяной теплый пол, монтаж, отопление, теплый пол

Теплые полы в стали доступны каждому владельцу жилища, особенно актуальны такие полы в частных владениях. Приятно в холодный зимний вечер ощущать ногами согревающее тепло. А как здорово, когда малыш, только научившийся ползать или пытающийся ходить, может часами находиться на половом покрытии без риска простудиться.

Каждому мужчине, у которого на месте руки и голова, полезно знать, как правильно сделать водяной теплый пол своими руками, а наша инструкция с видео в этом поможет.

Преимущества и недостатки

В пользу напольного отопления засчитываются следующие другие моменты:

• экономия при эксплуатации до 45%;
• возможность уйти от устройства радиаторов, что позволяет лучше использовать пространство помещения;
• покрытие чистовое подходит из любого материала;
• воздух прогревается более равномерно, отсутствуют сквозняки;
• комфортность нахождения в нагретом тепловым излучением пространстве намного выше, чем при отоплении радиаторном.

Однако есть и недостатки, к которым можно отнести падение давления в отопительной системе за счет отвлекаемого на подогрев полов теплоносителя, а также невозможность быстро найти и устранить протечку в случае аварии.

В любом случае, главным аргументом в пользу напольного отопления является возможность повысить комфортабельность проживания при значительной экономии средств.

Устройство и основные особенности установки

Принцип устройства подогреваемого водой пола следующий: к отопительному котлу или системе центрального отопления подключаются трубопроводы, по которым горячая вода подается в систему уложенных спиралями по перекрытиям труб, а отвод отдавшей тепловую энергию воды осуществляется по обратному трубопроводу снова в отопительную систему.

Работы следует выполнять в такой последовательности:

1. выравнивание поверхности, гидроизоляция (защита от протечек), теплоизоляция, укладка армирующей сетки по слою фольги;
2. укладка труб одним из методов (змейкой или спиралью);
3. устройство распределительных узлов;
4. присоединение к котлу или отопительной системе труб под подачу горячей воды и обратного трубопровода;
5. опрессовка и установка запорной арматуры;
6. испытание системы;
7. заливка труб по комнатам раствором (бетоном) или настилка доской;
8. устройство чистого полового покрытия.

Начать укладку водяного теплого пола своими руками следует с устройства стяжки, выравнивающей поверхность основания по горизонтали. Далее обязательно предусмотреть гидроизоляционный слой для предотвращения замачивания нижерасположенных помещений в случае повреждения трубы и утечки воды из системы.

Теплоизолирующему слою нужно уделить особое внимание. В помещениях подвала или первого этажа теплопотери составляют существенную долю, поэтому и толщина теплоизолирующей прослойки должна быть не менее 20-25 см. На втором и вышерасположенных этажах вполне достаточно слоя толщиной в 50 мм.

Утеплителем могут служить:

• пенополистирол;
• минеральная вата;
• стекловата;
• пробка техническая;
• базальтовые плиты и др.

В торговых точках можно приобрести специальные утеплители с углублениями для прокладки труб, эти плиты помогут сократить время работы и снизить трудозатраты.

Утеплитель обязательно покрывают слоем фольги, которая служит отражателем тепла и увеличивает теплоотдачу. Армировать основание под трубы желательно с серьезным подходом, так как через год-другой утеплитель прогнется местами, а то и вовсе раскрошится, и вся работа пойдет насмарку.

Заливку стяжки выполняют толщиной 50-60 мм, материал – раствор марок 100-150 или бетон литой М-300, только непременно с добавками пластификаторов, что предотвращает растрескивание.

При нагревании масса стяжки расширится, и во избежание трещин нужно сделать деформационный шов; удобнее всего для этого оставить по периметру зазор в 1-1,5 см, который следует заполнить упругим материалом. Вместо этого до начала работ рекомендуется проклеить по периметру демпферную ленту.

Выбор покрытия, труб и других материалов

Выбирать покрытие следует в зависимости от назначения помещений: в ванной, туалете и прачечной предпочтительнее керамическая плитка, в прихожей – линолеум, в гостиной неплохим выбором будет ламинат, для спальни и кухни выбрать можно любой из материалов по предпочтению хозяйки.

По техническим характеристикам напольное покрытие подходит любое, а набравшая прочность стяжка будет отличным основанием для чистового покрытия.

С трубами дело обстоит несколько иначе, выбирать следует прочные, легкие и эластичные материалы. Это полипропилен или сшитый полиэтилен.

При выборе полипропилена нужно обращать внимание на трубы, армированные стекловолокном, тогда высокая степень расширения этого материала при нагреве не страшна.

Полиэтиленовые трубы имеют значительно меньший коэффициент линейного расширения, по этой причине многие специалисты предпочитают выбрать именно их.

Продаются трубы в катушках или мотках, при такой форме выпуска их удобно раскладывать по поверхностям полов. Диаметры обычно используют в пределах 16-20 мм, при этом есть еще два условия их пригодности: способность выдерживать температуру воды в 95 °С и давление воды в 10Б.

Коллектор представляет собой участок трубы, к которому присоединены все отводы с фитингами и в котором сосредоточено подсоединение всех контуров системы, состоящей из двух веток, одна из которых подающая, а другая обратная.

Коллектор размещается именно в той нише, о которой говорилось раньше, и содержит следующие узлы и детали, обеспечивающие функционирование напольного обогрева:

• контроллеры расхода теплоносителя;
• клапаны;
• систему аварийного отвода воды.

Арматурную сетку можно изготовить из проволоки ф4,5 — 6 мм, с шагом 5-100 мм. Иногда применяют пластиковую армирующую сетку.

Теплые полы сейчас применяются как наиболее удобный способ обогрева. Давайте разберемся, какой пол лучше электрический или водяной.

Теплый пол приобретает всё большую популярность, его укладывают под любые виды покрытий. Мы рассмотрим два варианта: под плитку и ламинат.

О сравнительных характеристиках чугунных радиаторов отопления читайте здесь.

Расчет и распределение труб

Применяются трубы диаметрами 16, 20 или 25 мм. Применение трубы меньшего диаметра приведет к нарушенной циркуляции воды. Измеряя давление в трубе отопления при помощи гидроманометра, можно узнать величину давления в системе.

Слишком большой диаметр труб для прокладки в напольном пироге повлечет снижение рабочего давления и падение температуры.

Другая характеристика материала – ее потребность, для чего подсчитывают длину. Укладывать можно трубы одним из способов: змейкой или спиралью (улиткой). Схемы монтажа теплого водяного пола своими руками выглядят так:

В первом случае возможны значительные перепады в температуре на отдельных участках площади, спираль дает лучшее распределение тепла. Этот метод раскладки предусматривает поочередность прямой и обратной подачи теплоносителя.

На листе «миллиметровки» или тетради в клетку следует вычертить в масштабе 1:50 или 1:100 эскиз комнаты и нанести трассы труб, причем начало должно быть у самого близко расположенного к окну стояка. Первый ряд прокладывают в 25 см от стен.

Шаг труб принимают равным 25-50 см (25 см – при диаметре 16 мм, 30-40см – при Ф20 мм, 40-50 см – при Ф25 мм).

Длину измеряют на эскизе, применяют переводной коэффициент для масштаба и получают требуемый размер. Для присоединения к стояку следует добавить метра 2-2,5.

Выбор и подключение коллектора и котла

Когда ясно, сколько контуров будет присоединено к коллектору, можно приступать к его подбору по длине и определиться с количеством вентилей, но также учесть, что для возможности регулирования режимом теплого покрытия понадобится датчик давления, воздухоотводы, сливы.

Коллектор своей нижней трубой должен располагаться в одном уровне с подающим трубопроводом, немного выше уровня пола.

Для сборки этого узла существуют специально разработанные сантехнические стандарты. Спрятать лучше всего коллектор в нишу в стене, примерно посередине по отношению ко всем контурам.

Котел выбирают по мощности, достаточной для нагрева воды, плюс определенный запас мощности. Определяют общую требуемую мощность следующим образом: к сумме мощностей контуров следует прибавить 20% на запас.

Для большей эффективности работы системы желательно установить циркуляционный насос, в большинстве моделей котлов насос уже входит в комплект, способный обеспечить горячей водой одно-двухэтажный дом площадью 120-140 м2. При больших площадях нужны дополнительные насосы.

Технология монтажа труб и покрытия

Для фиксации труб в продаже появились отличные приспособления – пластиковые траки, представляющие гребенки. Ими пользуются как направляющими, а для более надежного закрепления применяют еще специальные стяжные элементы.

Нужно помнить, что труба должна сохранять целостность, поэтому крутые изгибы, приводящие к появлению заломов, недопустимы (для пластиковых труб радиус изгиба может составлять не менее 5-8 диаметров). Если путь к коллектору проходит через перегородку или через стену, то должны быть просверлены отверстия.

Порядок и технология монтажа водяного теплого пола своими руками представлены на этом видео:

После окончания укладки труб и присоединения их к коллектору, монтажа котла и всех сантехнических работ, заливка раствором или бетоном недопустима без проведения гидравлического испытания работы системы.

Трубы заполняют водой, давление поднимают до уровня в 6 Б и выдерживают на протяжении суток. Если все в порядке и свищей, разрывов нет, то производят заливку литым раствором или бетоном.

Во время устройства стяжки трубы должны быть наполненными водой и находиться под давлением, это нужно во избежание смятия, сдавливания труб.

Под керамические полы стяжку делают толще, от 30 до 50 мм, под ламинат и линолеум – не более 30 мм, с прокладкой еще одной пластиковой сетки. Таким образом, толща пирога позволит быстро прогреваться покрытию.

Сделать водяные полы своими руками вполне реально, но для действительно долговременной службы напольного отопления проект или хотя бы эскизы и расчеты лучше заказать специалисту-теплотехнику, который учтет до мелочей все фитинги, оборудование, материалы и выполнит спецификацию.

Выполненная собственноручно такая серьезная работа позволит сэкономить значительные средства и поднять самооценку хозяина.

Поделиться:

Водяной теплый пол в последнее время становится все более популярным, вытесняя традиционную отопительную систему. Такая установка особенно хорошо подойдет для ванной комнаты и детской. Его монтаж под силу выполнить и самому. Для этого не требуется каких-то специфических знаний, необходимо всего лишь уделять процессу работы максимум внимания и стараться правильно выполнять технологию укладки. В этой статье будет представлено видео монтажа водяных теплых полов.

Содержание

Что такое система водяного теплого пола

Это, по своей сути, обыкновенная гибкая металлопластиковая труба, которую укладывают по всему полу в виде волн. В этом случае теплоносителем выступает горячая вода, поступающая в систему или из котла отопления, или из точки подачи воды в радиаторы, если квартира имеет централизованное отопление.

Если вода поступает из котла отопления, то в этом случае отопление будет представлять собой замкнутый цикл – вода будет уходить обратно в котел, там нагреваться и снова поступать в трубы. Во втором случае использованная вода уходит туда, куда и вода из обычных радиаторов.

Водяные теплые полы своими руками видео.

Требуемые инструменты для монтажа системы

Для монтажа водяного теплого пола своими руками потребуются следующие инструменты:

• совковая лопата, а также лопата, необходимая для заливки бетонного основания;
• двухметровое правило с уровнем;
• разнообразные гаечные ключи, необходимые для скрутки соединений системы;
• водяной уровень;
• ведра для клея и цементной смеси;
• шпателя – обычные и зубчатые;
• перфоратор;
• рулетка;
• карандаш.

В процессе работы часто возникают разнообразные ситуации, когда могут потребоваться и другие инструменты.

Необходимые материалы для монтажа системы

Так как сначала выполняется черновая стяжка, потом на ее поверхности создается теплоизоляционный слой, а затем укладываются трубы теплого пола и заливается финишная стяжка, то, соответственно, понадобятся следующие материалы:

• Цемент, керамзит и бетон. Щебень лучше не использовать, иначе полы будут холодными.
• Плиты пенополистирола, клей. Пенопласт не рекомендуется применять, потому что он представляет собой легко деформирующийся материал. При заливке финишной стяжки плоскость из такого материала быстро портиться. Поврежденные участки создают брешь в теплоизоляционном слое, что уменьшает эффективность теплого пола.
• Крепежные скобы, с помощью которых фиксируются трубы к полу.
• Пакля, разнообразные фитинги для труб, силикон и коллектор.
• Металлопластиковые трубы диаметром 16 мм.
• Саморезы и дюбеля разной длины и диаметра.

Виды монтажа теплого напольного покрытия

В зависимости от того, какая конструкция у дома, используют следующие основные методы монтажа теплого напольного покрытия:

• Если помещение имеет бетонные плиты перекрытия, то в этом случае трубы системы теплого пола располагают в толще выравнивающей стяжки.
• Если такие полы монтируются в легких каркасных строениях, то трубы рекомендуется прокладывать в пазах плит теплоизоляционного слоя.
• Если строится или ремонтируется деревянный дом, трубы следует располагать в пространстве между лагами или прямо в толще модульного деревянного пола.

Монтаж водяных теплых полов видео.

Утепление основания теплого пола своими руками

Основание представляет собой прочную и ровную плоскость пола, на которую впоследствии будут приклеиваться листы пенополистирола. Если черновая напольная поверхность будет хрупкой или неровной, то навряд ли получиться приклеить листы правильно, а также при отсутствии нормальной плоскости есть большая вероятность того, что листы могут продавиться.

Именно поэтому делают черновую заливку пола. Желательно делать не просто стяжку, а нормальное армированное основание из бетона, толщина которого может составлять 7−10 см. Такой слой получается очень прочным, благодаря чему листы не смогут разорваться, а трубы не деформируются.

Прежде чем начать черновую заливку, следует связать клетку из арматуры, ячейки которой должны иметь размеры 70х70 см. Верхние точки будущей плоскости определяют при помощи водяного уровня. Устанавливают маяки по горизонтали на расстоянии 1,5 м друг от друга. Замешивают бетон и заливают им всю площадь помещения, при помощи правила срезая лишний раствор. Следует подождать неделю, чтобы бетон окончательно высох.

Обязательно нужно утеплять бетонное основание пола. В противном случае теплая водяная напольная система будет прогревать не воздух в помещении, а перекрытие.

Сначала следует очистить плоскость от мусора и пыли, после чего грунтуют пол. Подготавливают клей для пенопласта. Для этого его размешивают, дают постоять минут 5, и затем опять перемешивают полученную массу. При помощи зубчатого шпателя следует нанести на листы пенополистирола клей, после чего укладывают их на пол. Следует немного прижать их и отпустить. Клей высыхает в течение одного дня. Затем для большей прочности листы прикрепляют к полу дюбелями с широкой шляпкой. После этого приступают непосредственно к укладке теплого пола своими руками.

Использование пенополистирола в качестве утеплителя – очень хороший вариант, однако, теплая водяная система будет работать гораздо эффективнее, если сверху него постелить отражатель тепла. Это может быть любой рулонный материал, имеющего покрытие из фольги.

Укладка труб своими руками

Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:

• Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
• Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.

Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.

Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30−50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.

Подсоединение системы к источнику обогрева воды

Этот этап работ требует определенных навыков работы с сантехническими приборами. Сперва следует установить коллектор, который представляет собой трубку с отводами для теплого пола. Для этого к коллектору прикручивают переходники, краны, заглушки и прикрепляют его на стену. К переходнику подсоединяют конец трубы теплого пола, в который впоследствии будет подаваться горячая вода. Таким же образом устанавливают и коллектор, через который также будет уходить с системы использованная вода.

Довольно часто коллектор не прикрепляют к стене, а оставляют держаться на основной трубе. Этого делать ни в коем случае нельзя. Коллектор постоянно подвергается механическим воздействиям, например, перепады воды в напоре, поворачивание кранов и т.п. В результате того, что распределительная трубка нормально не закреплена, возникает большая вероятность ее отрыва от водопроводной трубы.

После этого можно приступать к испытанию установленной системы.

Проверка системы водяного теплого пола

Обязательно следует устроить тестовый запуск системы водяного теплого пола для выяснения наличия протечек, это касается также и самой трубы. Металлопластиковые трубы могут иметь заводской брак, поэтому во время монтажа повышается риск их повреждений. Именно поэтому следует заранее провести предварительную проверку перед заливкой теплого пола стяжкой. Это не займет много времени.

Следует открыть вентили подачи и обратки и немного подождать, пока вода полностью не заполнит систему. Необходимо обратить внимание на то, чтобы в процессе тестирования трубы не дергались под водным напором. Если такое случается, то следует дополнительно зафиксировать теплый пол в нужной точке, иначе велика вероятность того, что после высыхания стяжки трубы могут приподняться над ней и исправить эту ситуацию будет довольно сложно.

Если нигде нет протечек, значит, все нормально, и после этого приступают к укладке финишного цементно-песчаного слоя. Принцип работы такой же, как и при заливке чернового пола, только раствор не должен содержать керамзит.

Ни в коем случае нельзя отключать систему в то время, пока сохнет цемент. Дело в том, что когда будет проходить горячая вода, металлопластик начинает расширяться. А если трубы будут холодными, то после того, как пол будет залит, во время нагрева им некуда будет расширяться.

Видео м онтажа тёплого водяного пола.

Заключение

Теплый водяной пол – замечательное приспособление для домов с холодной напольной поверхностью. Монтаж его не слишком сложен и можно своими руками установить систему водяного теплого пола. Самое главное – это придерживаться определенных правил и нюансов. Представленное в статье видео поможет разобраться в этом.

Используемые источники:

• https://nevamaster.ru/vodyanoy-tyoplyiy-pol-svoimi-rukami-video/
• https://sovet-ingenera.com/otoplenie/teply-pol/ukladka-trub-teplogo-pola.html
• https://eurosantehnik.ru/ukladka-vodyanogo-teplogo-pola.html
• https://sansovet.com/otoplenie/teplye-poly/instrukciya-po-ustanovke.html
• https://vanna.guru/otdelka/pol/teplyy-pol/vodyanoy-teplyy-pol-svoimi-rukami-montazh-video.html
