Содержание статьи:
Существует два основных способа обогрева полов – электрический и водяной. У последнего теплоносителем служит горячая вода, протекающая по трубопроводу. Из различных схем укладки труб для обогрева помещения теплый пол улитка считается самым эффективным.
Основные преимущества и недостатки
Способ укладки теплого пола – улитка
Любое техническое решение имеет свои сильные и слабые стороны – напольное отопление не исключение.
Преимущества водяного обогрева:
- лучший уровень комфорта среди систем отопления;
- продолжительный срок эксплуатации;
- возможность регулирования температуры;
- экономия места за счет отсутствия радиаторов отопления вдоль стен.
К недостаткам подобной системы отопления относят:
- Продолжительное пребывание в помещении с теплым водяным полом может спровоцировать рецидив заболеваний опорно-двигательной системы, в частности – варикоза.
- Необходимо использовать для финишного покрытия материалы с невысоким коэффициентом теплопередачи (указывается в маркировке материала).
- При монтаже теряется около 10 см высоты помещения.
- Система обладает высокой инерцией – помещение нагревается от 3 до 5 часов.
- Мебель из любых материалов, кроме дерева, при постоянном нагревании выделяет вредные вещества (количество не критичное).
- Оснащение квартиры водяным полом требует специального разрешения от служб ЖКХ.
Запитывать теплый пол от центрального отопления нельзя – требуется автономный котел.
Улитка или змейка – что лучше
Способ укладки “змейка” сложнее из-за необходимости гнуть трубы на 180 градусов
При монтаже водонагревательных труб используют одну из двух наиболее распространенных схем – улитка или змейка.
Укладка теплого пола улиткой считается более простой. Монтаж этой схемы можно провести самостоятельно, не привлекая специалистов. При укладке туб теплого пола сглаживаются энергопотери, отсутствует температурная «зебра».
Змейка менее эффективна – подача теплоносителя осуществляется с одной стороны, по мере удаления от узла смешивания температура заметно снижается – противоположная половина помещения обогревается ощутимо хуже. Можно уложить трубы двойной змейкой, что частично сгладит теплопотери. Минусом змейки является сложность монтажа из-за изгиба труб на 180° плюс высокая трудоемкость.
Змейку не укладывают в санитарных помещениях, где необходимо обходить различные приборы и сантехнику.
Схема укладки улиткой
При системе спирального монтажа водонагревательных труб теплоносители с горячей водой и остывающей обраткой располагаются по всей площади помещения параллельно друг другу. Шаг между элементами конструкции можно изменять – например, уменьшить около внешней стены, но это требует дополнительного точного расчета. В холодных зонах целесообразно располагать отдельную улитку.
Нормы и правила
Теплый пол не укладывается под мебелью
Монтаж водонагревательных труб чаще всего проводят с помощью бетонной стяжки, что делает проблематичным устранение расчетных ошибок. Поэтому все расчеты, выбор труб, насосно-смесительного узла и схемы монтажа требуют серьезного подхода.
При расчете напольного обогрева следует учитывать определенные правила:
- места постоянного расположения мебели (стенки, дивана и др.) и сантехники (унитаз, биде и др.) обходят, трубы там не монтируют;
- средняя площадь 1 конура не должна превышать 15 м² (чтобы сохранялось давление в системе);
- для отопления больших площадей ставится несколько улиток;
- приблизительный расход труб при шаге 10 см составляет 10 м/м²;
- min радиус изгиба водонагревательной трубы считается как пять ее диаметров;
- при хорошей теплоизоляции в мягком климате шаг трубопровода можно увеличить до 15 см.
Наиболее эффективно улитка работает при начальной температуре теплоносителя 55°С и разнице в интервале 5-10°С.
Последовательность работ по монтажу улитки
Теплый пол фиксируется на утеплителе скобами
Наиболее востребованной является методика укладки, при которой смонтированная водонагревательная система заливается бетонным раствором.
Порядок выполнения работ:
- Очищается и выравнивается черновая основа.
- Размещаются плиты термоизоляции, стыки скрывают монтажной пеной, в расчетных местах прокладывается демпферная лета, которая позволяет предотвратить растрескивание тяжки в результате нагревания.
- Над поверхностью (приподнимают на 2-3 см) монтируется армирующая сетка.
- На сетке размещают маты для укладки или основу под крепления труб.
- Согласно схеме улитки размещают трубы теплого пола и фиксируют их. Для этого используют хомуты, клипсы, гарпуны или защелки (крепление для панелей).
- Систему заполняют теплоносителем и опрессовывают – при этом трубы принимают рабочий размер.
- Заливают систему бетоном.
- Поверхность закрывают выбранным финишным покрытием – линолеум, плитка.
Проблемы при эксплуатации системы обогрева улиткой – результат допущенных нарушений при монтаже.
Подключение к коллекторной разводке
После укладки трубы подсоединяются к коллектору и опрессовываются
Лучевая схема подключения позволяет проводить точную регулировку теплоносителя, но сложна и требует дополнительного количества труб и фитингов.
При значительной площади отопление проводится не одной большой улиткой, а разбивается на несколько.
Все обогревающие узлы соединяются не с отопительным котлом, а с коллектором, который иначе называют гребенкой отопления. Устройство позволяет равномерно отрегулировать прохождение теплоносителя по спиралям разной длины.
Выбирая гребенку, ориентируются на количество контуров, требующих подключения. Коллектор лучше брать на один контур больше и заглушить лишнее.
Для систем напольного отопления можно использовать один из двух видов гребенки:
- с ручной регулировкой;
- с автоматическим регулированием.
Для циркуляции теплоносителя необходим насос
Если теплый пол является единственным видом отопления, достаточно ручной гребенки. Если помещение отапливается батареями, а напольный обогрев – вспомогательный источник тепла, вручную коллектор отрегулировать будет крайне сложно, лучше выбрать автоматический вариант.
Размещаются гребенки отопления в коллекторном шкафу, подающая обычно крепится сверху, а обратная – снизу.
Для работы напольного водяного отопления необходима принудительная циркуляция теплоносителя с помощью насоса.
Отопление водяным полом, смонтированным улиткой, равномерно распределяет тепло по всей площади, безопасно в использовании и экономично даже в помещениях с высокими потолками. Отсутствие видимых нагревательных элементов делает такую систему отопления эстетичной и удобной для любого интерьера.
При обустройстве тёплых полов, каким бы ни был греющий контур, важно не только выбрать правильный материал для кабеля или трубопровода, но и уложить систему в пол. Укладывать обогрев под напольное покрытие не так просто, как может показаться.
Схем монтажа всего две, «улитка» или «змейка», но также есть и множество их комбинаций. Это связано с особенностями самого помещения, используемыми материалами и множеством других факторов.
Змейка или улитка, именно схема обустройства обогрева напольного покрытия важна для обеспечения комфорта проживания. Рассмотрим, как делается теплый пол улитка или змейка, особенности расположения контура и нюансы тестирования системы в каждом случае.
Как вычислить шаг при укладке контура?
Когда обустраивается греющий кабель, то схема улиткой не нужна, достаточно придерживаться простой змейки с определенным шагом. Владелец часто сталкивается с проблемой вычисления расстояния между проводами, расположенными рядом на полу.
Шаг укладки – промежуток между соседними витками уложенного греющего кабеля. В некоторых схемах он одинаков по всей длине системы, иногда его принудительно занижают возле стен снаружи.
Расчет шага определить довольно легко – при дополнении к традиционному радиаторному отоплению шаг укладки составляет 0,2 – 0,3 метра. При отделке плиткой шаг выбирается в 0,2 метра, поскольку этот материал теплоемкий и требует продолжительного нагрева.
Линолеум и ламинат не любят перегрева и слишком высоких температур, их предел тепла – 27 градусов. Шаг укладки должен быть не более 30 см. При монтаже кабеля шаг между витками напрямую зависит от его мощности, под плитку нужен более мощный обогрев, под ламинат или линолеум – с минимальной производительностью.
Основные схемы монтажа системы нагрева полов
Из существующих схем монтажа выделяются две классические, от которых начали свое существование многочисленные комбинации. Теплый пол змейка отличается небольшой длиной греющего контура – кабеля или трубопровода, а также легкостью монтажа.
При укладке схемы в виде змейки контур имеет множество петель, изгибов – для водяного пола это чревато сильным перепадом градуса теплоносителя на входе и выходе.
Теплый пол улитка в температурном плане более равномерный, но требует на треть больше максимальной длины трубопровода или кабеля. Укладка теплого пола улиткой в несколько раз сложнее змейки.
Теплый пол улитка
Спиральный теплый пол улитка очень популярен среди владельцев жилья за счет своей экономичности и производительности по отдаче тепла помещению. Этот вариант выполняется сразу по всему периметру, при этом укладка производится с краев по направлению к центру. Радиус постепенно сокращается, а затем меняет направление.
Главное преимущество схемы улиткой заключается в распределении теплоносителя по кабелю или трубопроводу равномерно. Теплопотери минимизируются, поэтому в полу нет тепловых ям.
Также стоит отметить длину шага от 1 см и более. Теплый пол улитка – надежный способ укладки, в котором чередуются остывшие и горячие трубы. Отопление помещения равномерное и постепенное.
Теплый пол змейкой
Укладка теплого пола змейкой чревата потерей тепла из-за нагрева теплоносителя только с одной стороны. Энергия воды теряется в процессе циркуляции по длине контура. Схема монтажа змейкой приводит к горячей поверхности в одном конце комнаты и прохладе в противоположном от смесителя конце.
Сложность монтажа теплого пола змейкой имеет несколько причин:
- Процесс монтажа должен выполняться исключительно профессионалом с опытом работ и достаточными знаниями;
- При укладке трубопровод допускает изгибы на 180 градусов, что требует шага в 20 см. У монтажа улиткой шаг на половину меньше – всего 10 см! Решением этой проблемы может стать обустройство кольца на конце петли, но этот вариант слишком сложный.
Разницу температур внутри контура можно снизить, если сделать змейку двойной (меандр), но сложность монтажа только возрастет. Оптимальный вариант – совмещение змейки с другими способами. В таком случае энергия будет распределяться равномернее, а температурный перепад будет не так заметен.
Комбинированный способ
Совмещение или дублирование нескольких схем укладки составляет комбинированный способ монтажа. К примеру, пара змеек и несколько улиток друг за другом. При хорошей планировки помещения схемы смешиваются для лучшей производительности.
Владелец может сделать зоны с разными температурами, в центре более горячие полы, а на входе – прохладные. В местах с более высокой температурой нужна улитка, в холодных – змейка. Комбинировать можно и сами системы нагрева пола – водяную и электрическую.
Такое сочетание будет особенно удобным при холодных дня в летнее время, когда не запускается система отопления всего дома. Перед началом работ стоит нарисовать схему на бумаге, чтобы просчитать ее слабые места и возможные сложности в монтаже.
Как правильно укладывать контур по схеме?
Любой теплый пол при укладке требует неспешной работы и строгого следования инструкции. При качественном выполнении работ система будет работать долго без необходимости замены оборудования. Рекомендуется сразу делать все расчеты для укладки, по ним же покупается необходимый материал.
При составлении схемы расположения контура необходимо учесть несколько моментов:
- Контур нельзя прокладывать в местах расстановки мебели или сантехники, любых массивных предметов. Это не только испортит напольное покрытие, но и основание этих предметов;
- Чтобы поддерживать давление в системе стабильным, длина контура диаметром 20 мм не должна превышать 120 метров. При диаметре в 16 мм максимальная длина системы теплого пола – 100 метров. Для одного контура требуется не менее 15 кв. метров помещения;
- Если комната большая, то в ней устанавливается не один контур, а несколько. Длина каждого из них не должна отличаться друг от друга (не более 15 метров), желательно выбрать равную длину;
- При шаге в 15 см в процессе монтажа расход труб для водяного теплого пола будет 6,7 метров труб на каждый квадратный метр помещения. Если шаг снизить до 10 см, то на квадратный метр будет приходиться 10 метров трубопровода;
- Если обустраивается водяной контур, то минимальный радиус загиба труб должен равняться 5 ее диаметрам.
Нюансы укладки греющего кабеля
Греющий кабель в основании теплого пола – система универсальная, которая в зависимости от заданной мощности может применяться под любым покрытием. Кабель отличается от других способов возможностью изменения мощностей для каждого квадратного метра комнаты.
Монтаж выполняется по любой из схем на основание из бетона, подготовленное и выровненное. После укладки контура система заливается стяжкой на 3-5 см.
На бетонное основание также укладывается подложка с теплоотражающей поверхностью. Это необходимо для того, чтобы обогрев не уходил вниз, в сторону перекрытия. Сверху крепится монтажная лента.
Как основу для фиксации греющего кабеля применяют арматурная сетка, особенно в случаях невозможности крепления монтажных лент. Специалисты рекомендуют делать схему змейкой на всем метраже комнаты, за исключением мест, где будет мебель или ковер.
Фиксация производится на монтажной ленте, при этом контур не должен пересекаться ни в одной из своих частей. Это важно для соблюдения равномерности прогрева и отсутствия избыточного отопления. Кабель выбирает от 4 сантиметров и более.
Принимая во внимания все правила, ограничения на использование, достоинства и недостатки возможных нагревательных систем для пола, владелец принимает решение о выборе нужной схемы и способа ее укладки.
Суровые и затяжные зимы требуют внимательного отношения к обустройству системы отопления в частном доме или отдельной квартире. Для поддержания оптимальной температуры в жилых и функциональных помещениях можно использовать различные отопительные приборы и целые комплексы, повышающие уровень комфорта. Предлагаемые в этой статье фото теплого пола улитка и дополнительная информация по использованию такой системы поможет оценить ее эффективность. Преимущества и эксплуатационные параметры системы теплого пола позволяют подобрать оптимальный вариант для обустройства всего жилья или отдельных комнат полами с подогревом.
Теплый пол: способ повышения эффективности отопления
Самостоятельный монтаж теплого пола улиткой не отнимет много времени, даже при условии отсутствия специальных навыков у домашнего мастера. Прежде чем приступать к работе, важно ознакомиться со всеми свойствами обустраиваемого комплекса и оценить качественное превосходство системы подогрева полов с водяным контуром. «>»>»>»>»>»>»>»>»>
Прогреваемый воздух, в соответствии с естественными физическими процессами поднимается вверх, обеспечивая равномерный прогрев всего помещения или его отдельной функциональной зоны.
Альтернатива и дополнение центральной системы отопления
Предлагаемое видео укладки теплого пола улитка, позволяет изучить процесс поэтапно, что удобно для его самостоятельного воспроизведения. Такую систему можно использовать как отдельный источник отопления или усилить его эксплуатационными качествами центральную или индивидуальную систему обогрева с обеспечением экономии расходов на их содержание.
Преимущества и экономическая эффективность теплого пола
Практичный и надежный теплый пол двойная улитка это уникальная технология обогрева любого помещения, которая имеет свои свойства и характеристики. К основным преимуществам обустройства такой системы отопления можно отнести ее особенности, заключающиеся в следующих нюансах эксплуатации уникальной конструкции:
- максимально равномерное прогревание помещения любой площади или выделенной функциональной зоны;
- в теплой комнате отсутствуют явные или скрытые радиаторы отопления и другие отопительные приборы;
- даже при минимальных расходах на оплату коммунальных услуг обеспечивается эффективный обогрев дома или квартиры;
- правильный расчет системы и ее эксплуатационных параметров поможет самостоятельно смонтировать и запустить систему.
«>»>»>»>»>»>»>»>»>
Механические и электронные терморегуляторы, как часть обогревательного комплекса позволяют регулировать температурные параметры и экономить затрачиваемые на обогрев энергоресурсы.
Варианты укладки системы: описание и характеристики
Прежде чем изучать технологию как уложить теплый пол улиткой, следует ознакомиться с особенностями и вариантами такого обустройства конструкции. На сегодня спиральный (улиточный) способ остается самым популярным, и его можно воспроизвести в домашних условиях без предварительной подготовки.
К преимуществам такой укладки относятся следующие выгоды обустройства конструкции спиральным способом укладки труб:
- равномерное распределение тепла по теплоносителю с качественным прогревом напольного покрытия;
- пониженный уровень теплопотерь, обеспеченный закрытой системой циркуляции теплоносителя по системе;
- предотвращение образования так называемых тепловых ям, приводящих к неравномерному распределению тепла;
- длина шага укладки труб регулируется в зависимости от составленного проекта и предварительных расчетов системы;
- возможность обустройства двойной спирали, для максимального использования теплоносителя и снижения уровня теплопотерь;
- минимальный изгиб труб гарантирует их длительный срок эксплуатации без необходимости проведения ремонтных работ.
«>»>»>»>»>»>»>»>»>»>»>»>
Способ укладки теплого пола улиткой: преимущества и особенности
Вариативная схема укладки теплого пола улитка может быть двойной или одинарной, варианты выбираются исходя из требований обогрева помещений.
Проектирование системы должно включать обязательные расчеты параметров прогревания комнаты с учетом эффективности центральной или индивидуальной системы отопления.

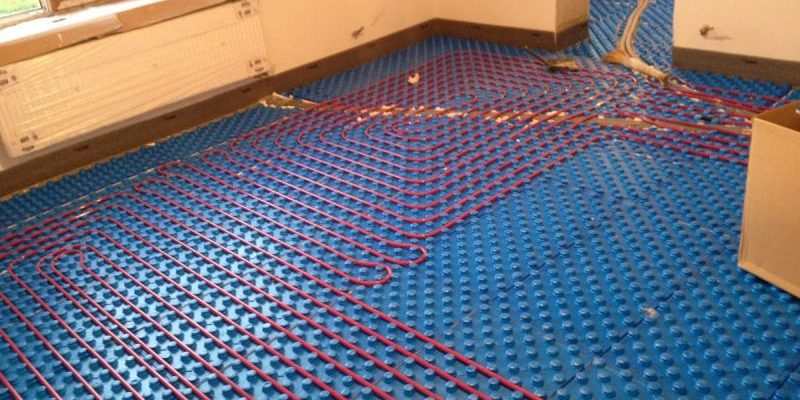

Фото теплого пола улитка
Схемы укладки водяного теплого пола
В первую очередь, нужно помнить о том, что от способа укладки водяного теплого пола зависит равномерность распределения тепла в помещении. Все потому, что вода, проходя по трубам, постепенно остывает. Следовательно, начинать монтаж нужно от стен, двигаясь по схеме укладки к центру или выходу.
Схемы укладки водяного теплого пола:
- «Змейка»;
- «Улитка»;
- Комбинированная.
Схема укладки «змейкой» ведет трубу сначала по периметру наружных стен, затем от одной из стен идет волнистой линией обратно. Схема укладки «улиткой» постоянно идет по периметру помещения, с каждым новым кругом сужаясь к центру (нужно укладывать трубу через один ряд, чтобы оставить место для обратного хода). Комбинированная схема укладки включает в себя обе вышеперечисленные. Например, половину помещения можно уложить «змейкой», половину – «улиткой».
Технологии укладки водяного теплого пола
Водяной теплый пол может быть смонтирован по одной из 3-х технологий:
- В бетонную стяжку;
- По матам из пенополистирола;
- В пазы деревянных плит.
О процессах монтажа мы расскажем чуть ниже, а сначала рассмотрим подключение коллектора для труб, поскольку именно с него начинается вся работа.
Установка и подключение коллектора для водяного теплого пола
Коллекторы размещаются в коллекторном шкафе. Размеры коллекторного шкафа равны примерно четверти квадратного метра (50×50 см или 60×40 см), толщина составляет 12-15 см. В зависимости от того, открытый или закрытый у вас трубопровод, шкаф также можно вмонтировать в стену либо поставить вплотную к ней.
После установки коллекторного шкафа в него заводят подающую (горячая вода) и возвратную (холодная вода) трубу. Соответственно, к подающей трубе через фитинг (или переходник, если диаметры труб разные) присоединяется коллектор для раздачи теплоносителя, а к возвратной трубе подсоединяется коллектор для стыковки с концами труб, по которым идет остывающий теплоноситель.
Между трубами водопровода и коллекторами обязательно должен быть установлен запорный кран на случай ремонта. С противоположной стороны коллектора должен быть сливной кран.
Скорее всего, мы напишем отдельную статью о сборке и подключении коллектора. Сейчас скажем только, что для максимально точной регулировки температуры пола на коллекторах должны быть установлены регулирующие вентили и, возможно, смеситель. Если хватает денег, можно купить комплексный коллектор для водяного теплого пола, в комплект которого будет входить все необходимое.
Коллекторы могут быть рассчитаны на несколько комнат или несколько схем укладки труб. Например, если коллекторы работают на 3 комнаты с одной схемой укладки в каждой, то подающем и принимающем коллекторе будет по 3 выхода для соединения с трубами. А если коллекторы работают на те же 3 комнаты, но с двумя схемами укладки в каждой, то выходов у коллекторов будет в 2 раза больше — 6 штук.
Если вы подключаете теплый пол к системе централизованного отопления, то насос для подкачки не требуется. А если у вас автономная система для водоснабжения пола (с котлом), то насос нужен на подкачку и на откачку.
Монтаж водяного теплого пола в бетонной стяжке
Процесс монтажа водяного теплого пола со стяжкой:
- Очистка и выравнивание поверхности. После очистки нужно проверить поверхность основания на перепады высот. Если перепад не превышает 1 см, можно приступать к укладке пола. Если перепад 2 см и более, нужно выровнять поверхность. Лучше всего для этого подойдет наливной пол. Как сделать наливной черновой пол, мы писали в предыдущих статьях.
- Гидроизоляция. Гидроизоляционная пленка укладывается для того, чтобы оградить теплоноситель от возможной влаги снизу.
- Кромочная изоляция. По периметру стен укладывается и крепится демпферная лента на всю высоту будущего пола.
- Теплоизоляция. Утеплитель толщиной 1-5 см (в зависимости от того, насколько теплый пол вы делаете, и какие климатические условия) должен быть плитным. Также можно купить утеплитель с отражающей поверхностью.
- Пароизоляция.
- Армирование. Желательно купить арматурную сетку с ячейками 15-20 см: по ним легко прокладывать трубу водяного теплого пола. Многие делают армирование перед укладкой труб водяного пола, но желательно сделать это после, так как в таком случае арматура будет равномерно распределять нагрузку на трубы.
- Укладка водяного теплого пола. Сначала подсоединяем трубу к выходу подающего коллектора. Если вы делаете теплый пол единственным источником отопления, то укладывайте трубу с минимальными отступами прямо по сетке (шаг между трубами 15-20 см). Если теплый пол — вспомогательная система отопления, то шаг укладки может быть до 30 см, но не более. Крепление трубы к сетке производится специальными клипсами очень легко (шаг креплений около 1 метра), но не нужно жестко крепить: труба может немного расширяться от нагрева. Также крепить трубы можно фиксирующими планками (трак) или завязками. Если укладка идет до армирования, то есть специальные клипсы для крепления к основанию. Если вы укладываете пол по схеме «улитка», не забывайте про обратный ход. Оптимальная длина трубы для одного контура равна 70-80 м. Если на одно помещение этой длины не хватает, разбейте площадь на 2 контура. На помещение площадью 10 м2 при шаге между трубами в 15 см длина трубы будет 67 м (как раз оптимальный вариант). После прокладки всей длины трубы подсоединяем ее к выходу принимающего коллектора.
- Проверка работоспособности. После смонтированной системы водяного теплого пола его нужно включить на несколько часов, чтобы убедиться в качестве монтажа. Давление должно снижаться примерно на 0,03 МПа в час, при этом температура воды должна быть одинаковой.
- Заливка стяжки. Толщина стяжки водяного теплого пола должна быть выше труб или армирования на 2-3 см. Как делать мокрую стяжку пола, мы писали в одной из предыдущих статей.
Когда стяжка высохнет (1 месяц), приступаем к укладке звукоизоляции и покрытия. Не включайте теплый пол до полного схватывания стяжки: стяжку нельзя принудительно сушить – она растрескается.
Монтаж водяного теплого пола на пенополистирольных матах
Он отличается от предыдущего отсутствием стяжки и утеплителя (которым является сам пенополистирольный мат). По всей площади мата на равном расстоянии друг от друга расположены бугорки, между которыми прокладывается труба. После укладки труб маты заливаются стяжкой, затем укладывается звукоизоляционный материал и покрытие пола.
Также укладка может производиться на плиты из пенополистирола. Но перед этим нужно создать схему монтажа, поскольку по ней вы будете укладывать плиты. В плитах есть пазы, в которые укладываются алюминиевые пластины (для нагрева), в которые уже укладываются и крепятся трубы. После укладки и проверки работоспособности водяного теплого пола на него укладывается звукоизоляция и покрытие.
Монтаж водяного теплого пола в пазы деревянных плит
Деревянные плиты с пазами и алюминиевыми пластинами являются такой же модульной системой, как и плиты из пенополистирола. И монтаж такой же, за исключением необходимости прокладки утеплителя до укладки деревянных плит. Затем в плиты так же укладываются алюминиевые пластины, в них трубы, и все это накрывается звукоизоляцией и покрытием.
Также существует реечный тип укладки пола. Рейки используются вместо плит. И пазы идут не в рейках, а между ними. То есть нужно уложить рейки так, чтобы между ними проложить алюминиевые пластины (закрыв около 80% поверхности), а в них уже трубы. Деревянные технологии укладки водяных теплых полов применяются преимущественно в деревянных домах.
<index>
Рассмотрим водяные теплые полы, схема которых может быть нескольких видов. Разберемся, в чем заключается процесс монтажа, технология работ и как правильно подключить коллектор.
Методы и виды укладки, схема коллектора
От того, каким способом будет выполнена укладка теплого водяного пола, будет зависеть равномерное распределение тепла. Так происходит, потому что вода, идущая по трубе, медленно остывает. Отсюда следует, что монтаж труб следует начать от стен, для этого нужно определить схему укладки, а значит, выбрать способ вывода трубок: к центру или к выходу.
Теперь рассмотрим, как правильно уложить пол «змейкой». С самого начала трубу ведут по наружной стене, потом от другой стены она идет обратно уже волнистой линией.
Можно применить другую схему укладки, например «улитку». Ее делают только по периметру площади, с каждым кругом сужая, приближаются к центру (укладывают трубку через ряд, должно остаться место для обратного хода).
Укладка теплого пола
Комбинированная схема — это значит, что обе вышеупомянутые схемы можно использовать одновременно: например, одна половина комнаты выполнена «змейкой», а другая — «улиткой».
Водяной теплый пол можно выполнить, применив 3 вида технологий:
- В стяжку из бетона.
- По пенополистироловым матам.
- В деревянные плиты (в пазы).
Немного отойдем от монтажа и разберемся, как выполнить подключение коллектора для труб, так как с него все и начинается.
Теперь рассмотрим, какова схема коллектора, как произвести не только его подключение, но и установку для обогрева полов. Агрегат размещают в специальном шкафу. Размер этого шкафа должен быть равен 500х500 мм, но можно и 600х400 мм, а его толщина около 0,12-0,15 м.
Подключение коллектора для труб
Шкаф можно поставить плотно к стене или вмонтировать в стенку (зависит от типа трубопровода, то есть закрытый он или открытый). После того как коллекторный шкаф установлен, проводят трубу для горячей (подающей) и холодной (возвратной) воды. К патрубку горячей воды подсоединяют коллектор, раздающий теплоноситель, а к холодной — агрегат для состыковки с окончанием труб (по ним идет уже остывший теплоноситель).
Запорный кран устанавливают между водопроводной сетью и коллекторами. А с другой стороны от агрегата располагают сливной кран. Если в доме 3 комнаты, а схема укладки теплого пола везде одинаковая, то потребуется 3 агрегата. Но если в помещении используют различные схемы укладки, то применяют в 2 раза больше коллекторов.
Если конструкцию подсоединяют к отопительной системе (централизованной), то нет надобности монтировать насос.
А при наличии автономной системы водоснабжения (котел) понадобятся насосы и для откачки, и для подкачки.
Выполнение теплого пола (варианты)
- В стяжке (бетон). Сначала очищают поверхность и выравнивают ее, если перепад составит минимум 20 мм. Для этого применяют наливной пол. Далее делают гидроизоляцию. Для этих целей подходит специальная пленка, которую укладывают на уже выровненную поверхность. После этого по периметру крепят демпферную ленту (изоляция). Для теплоизоляции применяют плиточный утеплитель толщиной 10-15 мм, который может иметь отражающую поверхность. Для армирования применяют сетку с ячейками 150-200 мм, так как по ним легко монтируются трубы для пола. Для правильного распределения нагрузки армирование производят после укладки пола. Выход от подающего коллектора соединяют с трубой. Если пол — источник отопления, то, используя сетку, делают отступы 150-200 мм, а если в квартире установлено отопление, то шаг должен составить 300 мм. Для закрепления труб к сетке применяют такие элементы, как клипса, трак или завязка. В случае если укладку производят до армирования, то к основанию трубы крепят специальными клипсами. При использовании схемы «улитка» следует помнить про обратный ход. Один контур труб должен иметь длину 700-800 мм. Если для одного помещения не хватит этой длины, то всю площадь разделяют на два или более контуров. После того как теплый пол уложен, подсоединяют его к принимающему коллектору (к выходу). Далее проверяют правильность монтажа, для этого включают его. При качественном выполнении работ вода сохраняет стабильную температуру, а давление снижается в час на 0,03 МПа. Если все в порядке, то пол заливают стяжкой, которая должна покрывать трубы или армирование на 20-30 мм. Примерно через 30 дней укладывают звукоизоляцию и половое покрытие. Так производят укладку водяного теплого пола в бетонную стяжку.
- На матах и плитах (пенополистирол). Этот метод немного отличен, так как материал имеет бугорки, расположенные на одинаковом расстоянии, между ними и прокладывают трубы. При использовании этого способа необходимо знать, что не понадобится утеплитель, так как пенополистирол сам является таковым. После того как трубы уложены, маты заливают стяжкой, укладывают звукоизоляцию и половое покрытие. Существуют пенополистирольные плиты, которые тоже применяют для теплых полов. В начале создается схема подключения и монтажа, по ней и производится вся работа. В плите существуют пазы, в них располагают пластины из алюминия (для нагрева), укладывают и крепят трубы. После того как работу выполнят, проверяют работоспособность всей системы, прокладывают звукоизоляцию и монтируют половое покрытие.
- В деревянные плиты (пазы) или рейки. До того как уложат плиты из дерева, необходимо выполнить прокладку утеплителя. После в них укладывают пластины из алюминия, а в них трубы. Сверху накрывают звукоизоляционным материалом и половым покрытием. Есть вид реечной укладки, то есть при работе используют рейки. В этом случае пазы проходят между ними. Рейки укладывают, между ними располагают алюминиевые пластинки и трубы. Такая технология укладки применяется только для деревянных домов.
Здесь рассмотрены разные схемы подключения водяных теплых полов, отличающихся технологией укладки. Какой метод и тип выбрать, решает потребитель на свое усмотрение.
</index>
Советы по экономии
Используемые источники:
- https://strojdvor.ru/otoplenie/sxema-ukladki-teplogo-vodyanogo-pola-ulitkoj/
- https://seti.guru/teplyj-pol-ulitka
- https://otopleniehouse.ru/teplyj-pol-ulitka/
- https://gold-cottage.ru/poly/kak_sdelat_vodyanoj_teplyj_pol_svoimi_rukami.html
- https://remoskop.ru/vodjanye-teplye-poly-shema-podkljuchenija-ukladki.html
