Укладка печи с духовым шкафом и обзор готовых популярных моделей

Духовка полностью изолирована от раскаленных газов и сажи. Может использоваться как в начале топки печи, так и по завершении топочного процесса. А температура внутри нее может регулироваться с помощью задвижек, дозирующих поступление раскаленных газов в окружающее духовой шкаф пространство. Благодаря этому готовить в ней проще, а блюда могут быть более разнообразными чем при готовке блюд прямо внутри топки как это реализованно  в тандырах или то же русской печи.

Какую духовку выбрать

Практика предоставляет на выбор три варианта духовок в печи:

1. Из литого чугуна (с толстыми стенками и массивной дверцей;
2. Из тонкостенного стального листа;
3. Безоболочечную духовую камеру в которой единственный металлический элемент – дверца.

В чем заключаются преимущества той или иной конструкции.

Чугунная духовка

Самый дорогостоящий и одновременно самый функциональный вид духового шкафа.

Вне зависимости от расположения: над топливником, в месте прохождения раскаленных газов в проеме печной трубы, такая духовка будет разогреваться равномерно благодаря высокой теплопроводности, и оставаться работоспособной длительное время после окончания топки печи за счет высокой теплоемкости чугуна.

Тонкостенный духовой шкаф

Может быть устроен таким образом, что со всех сторон будет овеваться раскаленными газами. В этом случае разогрев и готовность к использованию такой духовки происходят быстро. Буквально через несколько минут после начала горения топлива.

Минусом является очень высокая температура внутри духового шкафа, низкая теплоемкость тонкого стального листа. Через непродолжительное время после окончания горения температура внутри духовки снижается и становится недостаточной для выпечки хлеба.

Неравномерный прогрев стенок духовки – еще один недостаток тонкостенной конструкции.

Избежать этого позволяют конструкции, в которых тонкостенный стальной кожух со всех сторон облицован кирпичом. Зазоры между духовкой и кирпичной кладкой сведены к минимуму или полностью отсутствуют.

Поток раскаленных газов воздействует не на металлический короб, а на наружную поверхность кирпичей, которыми он облицован.

У такой конструкции высокая теплоемкость, меньше риск прогорания металла, более равномерное распределение тепла внутри духовой емкости.

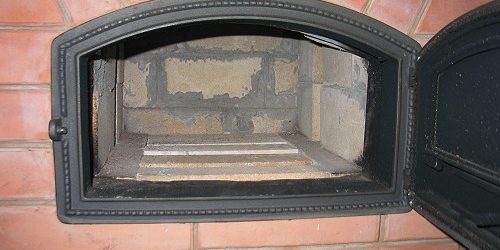

Духовка безоболочечная

По существу, это увеличенный вариант «печурки» — ниши в теле русской печи, которая выполняла функции увеличения теплоотдачи и одновременно служила местом для приготовления термостатных блюд – варенца, простокваши, сушилкой для одежды и обуви.

Безоболочечная ниша должна быть заглублена внутрь печи достаточно глубоко, чтобы обеспечить хороший прогрев стенок в процессе топки.

Стенки ниши в полкирпича позволяют достаточно быстро прогреть внутреннюю полость, а высокая теплоемкость кирпича – поддерживать длительное время высокую температуру внутри духовки.

Прогревается такая безоболочечная духовка гораздо дольше, чем её металлические аналоги, но и остывает так же долго, как и сама печь.

Неоспоримым преимуществом безоболочесчной духовки является воздухопроницаемость стенок. Особенно важное качество при выпечке хлеба. Кирпичный «под» духовки препятствует пригоранию, а стекающий в процессе приготовления мясных блюд жир не пригорает, а впитывается в кирпич. Постепенно он выгорает на наружной поверхности кирпича. Происходит своеобразное «самоочищение» духовки.

Порядовка

Существуют специальные схемы которые призваны упростить процесс кладки своими руками, они называются порядовками. Порядовка небольшой варочной печи с духовкой по чертежам Кузнецова:

Правила установки духовки

Если в печь устанавливается духовка из металла, особенно тонкостенного, следует проектировать печь таким образом, чтобы максимально изолировать нижнюю поверхность от потока раскаленных газов. Это достигается укладкой слоя кирпича. Чем больше объем топочнойкамера – тем толще должен быть кирпичный слой. Если духовка располагается не над топочной камерой, а в просвете дымовой трубы или в канале системы воздуховодов, то под дном устанавливается металлический рассекатель который отводит поток газов к боковым поверхностям духовки. Это позволяет предотвращать перегрев низа и пригорание пищи.

Самым низконагреваемым местом любой печной духовки является верхняя поверхность. Обтекающие духовой шкаф газы создают завихрения над ним. Верх печной духовки недостаточно прогревается. Поэтому, необходимо устраивать в канале дымохода «печной зуб» — конструкцию, подобную каминной, которая отражает раскаленные газы на верх духовки.

Особое внимание при установке уделяют печным заслонкам, регулирующим подачу газов нагревающих духовку. Они значительно облегчают приготовление пищи на любой стадии топки печи.

Большое внимание уделяют местам примыкания металлического корпуса духовки к кирпичной кладке. Зазор между ними должен позволять нагретому металлу свободно расширяться. Иначе давление на кирпичную облицовку приведет к быстрому разрушению печи. Этого добиваются эластичными прослойками из асбеста. Одновременно асбест выполняет роль теплоизолятора. Несколько снижает скорость прогрева духовки, но, с другой стороны – снижает скорость её остывания.

Всех этих недостатков лишена безоболочечная духовка, являющаяся единым целым с «телом» печи. Она равномерно нагревается и остывает вместе с печью. Единственное неудобство – длительность прогрева перед достижением рабочей температуры.

Процесс установки духовки сам по себе несложен. Самым сложным является обеспечение равномерного обдува печными газами, чтобы емкость прогревалась равномерно.

Установка варочной плиты, как и духовки в кирпичную печь, как правило, сейчас не предполагает использование для ежедневного приготовления пищи. Редкие выходные дни, когда есть много времени на приготовление пищи, могут проходить как раз около такого приспособления. Также при отключении электроэнергии такая печь позволит приготовить полноценный обед, не испытывая дискомфорта.

Духовка в кирпичной печи

Территориально нужна только на кухне. Духовка для кирпичной плиты небольшого размера часто – это элемент небольшой конструкции с варочной поверхностью.

Еще мини печку из кирпича компонуют чугунной духовкой в процессе создания. Все чаще это дачный вариант.

Вариант посложнее: печной шкаф не из железа, а из шамотного кирпича, выполняющий роль духового шкафа.

Это современный намек на русскую классическую печь, где сама духовая камера имела очень большие размеры, более одного кубического метра.

Способы установки духовки в кирпичные печи

Получается, что варианта всего два:

1. Купить небольшую чугунную заготовку.
2. Выложить из огнеупорного кирпича, закрыв створкой. Последняя закрепляется в кирпичной кладке, аналогично зольникам или топочным дверцам.

К сведению! Важна ни сама духовка, а процесс установки с учетом, в первую очередь, пожарных и технических норм!

Любому ясно, что духовой шкаф в кирпичной системе печи должен быть герметичен, надежно утоплен вглубь конструкции. А закрытие створки подразумевает только герметичное и плотное соединение.

Как поставить духовку в кирпичную печь

В этом процессе лучше не усложнять, ведь духовка – это обычный элемент печи. Поэтому работаем так:

1. Вспоминаем как ставили топочные дверцы.
2. Железо для духового шкафа устроено точно также.
3. Его просто помещают в просчитанную заранее нишу или же обкладывают после установки. Всегда останутся проемы или зазоры.
4. Последние нужно убрать негорючим асбестовым шнуром.
5. Духовой шкаф нужно облицевать обычным керамическим кирпичом, выставив на ребро. Такой толщины будет достаточно.
6. С самого верха невозможно устроить кладку, поэтому горизонтальную верхнюю часть обычно обмазывают глиной. Хватит слоя в 5-6 сантиметров.

Вопрос с дверцей для духовки в железной печи

Рамка дверцы духовки. Если у топки дверца – это небольшая, но опорная часть конструкции, то с духовой сложнее. На саму раму никакой нагрузки быть не должно. Как соблюдают это правило?

1. Выполняют именно над рамкой кирпичный «замок», убирающий дальнейшую нагрузку с металлической части. Старая школа каменщиков называет такой прием выходом на сводик.
2. Если ничего не выходит, то поступают очень просто: ставится на этом уровне стальная упругая пластина. Желательно взять чугун.
3. Минус железа в конструкции в том, что при нагреве не избежать расширения, и та лицевая часть, что снижает нагрузку с духовой дверцы, со временем станет расшатываться.
4. Выход следующий: полоски из металла и чугуна располагаем посвободнее, чтобы дать пространство для мизерного движения при расширении.

Установка духовки в кирпичную печь. Этапы

Разберем весь процесс на простом примере: дачная плита с духовкой.

В работе требуется:

• 175 штук кирпича;
• Главное – это духовой шкаф небольшого размера. Хватит и 450Х350Х350 мм.

Важные для установки именно духового шкафа процессы:

1. Вычерчивается первый ряд, обкладывается кирпичом без раствора.
2. Второй ряд уже идет с перевязкой шва, где важно создать начало монолитной конструкции. Естественно, для устойчивости.
3. Третий: начало зольника, прочистных колодцев.
4. В четвертом ряду идет начало оттока дыма от плиты. В конкретном промежутке оставляем кирпич в качестве перегородки. Делаем по правилу: ширина проема не менее 14 см.

Предусмотренный канал для оттока газов будет выводить дым от нижней части духового шкафа к дымоходу.

1. Пятый ряд – начало топочной.
2. С шестого уже идет расчет и на духовку. Причем любой в любом чертеже принято отмечать начало расположения пунктирной линией.

Кладка под духовой шкаф рассчитывается с запасом. Чтобы от стенок конструкции до кирпичей было не менее 100 мм. Все это продумано для того, чтобы не нарушить конструкцию печи при нагреве и остывании железных элементов.

Начинаем шестой ряд с установки духового шкафа. Его не подвешивают в воздухе на крепеже, а помещают на глиняный раствор. И завершают кладку по плану.

Что важно учитывать, занимаясь установкой духовки в кирпичную печь

Есть следующие моменты:

1. Железный шкаф должен обдуваться горячим газом (т.е. дымом). Для этого в процессе кладки ставят четыре кирпича плашмя, на всю высоту духовки.
2. Топливная камера не может давать жар равномерно, поэтому ближайшая к ней стенка духового шкафа защищается кирпичной кладкой. Да, железо вряд ли прогорит, соприкасаясь с пламенем, а вот приготовление пищи в там варианте вызовет массу проблем.
3. Раз между топкой и духовкой есть перегородка, то как будет производиться нагрев шкафа? Все просто: в этой самой перегородке из кирпича (нижняя часть) делают газовый канал. Вот по нему и пойдет нагрев железного элемента без риска выгорания.
4. Еще перегородка должна быть поднята выше духовки на 10 см, что успешно покрыть верхнюю часть последней слоем глины.
5. Сверху духового шкафа всегда ставиться чугунная плита. Здесь также выдерживают размеры: расстояние от верхнего слоя глины на духовке до варочной поверхности должно быть 7-8 см. Это пространство должно быть пустым.

Духовки для кирпичных печей какие лучше, красивей, прочней и эффективней.

Духовка в бытовой электропечи, удобное и легко используемое приспособление для приготовления пищи. Она уже давно стала, чем-то само собой разумеющимся.

Поэтому и владельцы коттеджей и деревенских домов, также снабжают духовками кирпичные печи, а некоторые оборудуют их в каминах.

Характеристики

Встраиваемая в печи духовка, кроме внутреннего рабочего пространства может иметь и верхнюю варочную панель, для приготовления пищи.

Нагрев происходит от горячего воздуха из топочного отделения печи, но от дыма и продуктов сгорания внутреннее пространство шкафа защищено.

Нет таймера для автоматического отключения, за процессом необходимо постоянное наблюдение.

Материал

По применяемому для изготовления материалу, существуют духовки: чугунные, из листовой стали, из железных листов, из черного литья, а также безоболочечная.

По виду исполнения: застеклённые – со встроенным в дверцу термостойким стеклом, для наблюдения за процессом приготовления пищи и сплошная.

Производители

Производители духовых шкафов изготавливают их определенных габаритов:

• малая чугунная 270х280х480;
• увеличенная 380х360х485;
• большая 450х400х350 и 500х350х270.

Температуру в духовке возможно регулировать, предусмотрев задвижки, между топочным отделением и пространством окружающим духовой шкаф.

Сравнительные характеристики

Духовка из чугуна не только выдерживает высокие температуры, но и равномерно распределяет температуру, дольше удерживая тепло.

Место расположения не влияет на равномерность разогрева. Наиболее дорогой и наилучший вариант.

Духовка тонкостенная из листового металла обеспечивает быстрый разогрев внутреннего пространства. Сильная зависимость температуры от топки печи.

Стенки прогреваются неравномерно, чтобы этого избежать, такую тонкостенную духовку со всех сторон обкладывают кирпичами, оставляя минимальный зазор.

После такой доработки раскаленные топочные газы нагревают кирпичи.

Духовка без оболочки это фактически специальная ниша в самой печи, в старину называвшейся «печурка».

Она оборудуется с заглублением внутрь и имеет металлическую створку, толщина стенок полкирпича обеспечивает быстрый прогрев (дольше металлических) и длительный период удержания тепла.

Уникальная особенность этой разновидности – её стенки воздухопроницаемы. Очень важное свойство для выпекания хлеба и препятствования пригоранию.

Кроме этого духовка без оболочки обладает приятным бонусом – самоочищением. Так жир, образующийся при приготовлении блюд из мяса, в случае стекания впитывается в кирпич, а поздней выгорает на его наружной поверхности.

Устройство духовок

Наиболее проблемное место встроенных духовок – верхняя поверхность.

Топочные газы обтекая духовку над ней завихряются, в результате верхняя часть плохо прогревается.

Для устранения этого эффекта в дымоходе для отражения раскаленного воздуха на духовку сверху, делают «печной зуб».

При монтаже металлических духовок необходимо оставить зазор с кирпичными стенами печи для свободного расширения металла при нагреве.

Иначе он выдавит кирпичную кладку. В такой зазор можно уложить асбестовую прослойку, которая будет выполнять дополнительно теплоизолирующую роль.

Итог

Современные духовки для кирпичных печей достаточно функциональные, прочные и красивые.

Поэтому выбрать подходящую духовку не представляет особой сложности.

Рекомендуемые статьи:

Духовки для кирпичных печей, видео

Традиционным способом отопления частного дома является печь, работающая на твердом топливе. Многие века такие печи оснащались приборами для приготовления пищи. Их конструкция неоднократно совершенствовалась в сторону удобства и простоты использования. Сегодня неотъемлемой частью отопительно-варочной печи является духовной шкаф.

В структуре отопительно-варочной печи духовка, как правило, располагается вблизи топки, ближе к источнику тепла. Она может быть выполнена в нескольких вариантах:

• выложенная из кирпича, изолированная стенками полость, с плотно закрывающейся дверкой;
• встраиваемая, полностью готовая, выполненная из чугуна или стали.

Чугунная духовка, в отличие от кирпичной, обладает рядом преимуществ:

• Она хорошо хранит тепло и постепенно его отдает.
• Чугун обладает устойчивостью к долгому воздействию высоких температур, без повреждений переносит перепады температур.
• Имеет долгий срок службы.
• Литые модели имеют толстые стенки, которые долго не прогорают.
• Позволяет печь и готовить, когда нет электричества.

Стальные встраиваемые духовки стоят в разы дешевле, чем чугунные. Из недостатков можно отметить, что в летнее время готовить в такой печи не очень комфортно из-за выделяемого наружу тепла.

Особенности изготовления

Если готовые варианты духовок не подходят, то агрегат можно сделать своими руками. Для этого понадобятся толстые листы стали толщиной от 2,5 мм. и сварочное оборудование. Сначала собирается корпус, а затем устанавливается на шарниры дверка. Дверца у духовки может быть выполнена с применением закаленного стекла (застекленная), так что контролировать процесс приготовления становится легче. А для любителей традиционных чугунных дверок (сплошная), есть модели с ажурной ковкой, служащие украшением фасада печи. Наружную сторону духовки в несколько слоев покрывают термостойкой эмалью или лаком для предотвращения коррозионных процессов.

Использование печной духовки требует некоторой сноровки. Узнать показатель температуры в духовом шкафу сложно, поэтому с внутренней стороны застекленных моделей можно установить термометр. Это удобное устройство поможет процессу готовки пищи.

Читайте также:  Самодельная печь для палатки

Типы кирпичных конструкций с использованием духового шкафа

В зависимости от размера помещения и целей использования строятся разные типы печей. Различаются они между собой размерами и формами, расположением основных элементов.

Печь «Шведка»

Компактная и удобная в использовании, подходит для небольших помещений. Ее передняя сторона с плитой и духовкой выходит на кухню, а тыльная стена уходит в соседнюю комнату. Такую печку можно топить дровами, углем, брикетами – она весьма экономична, обладает высоким КПД. Эту модель можно построить самостоятельно, в ней духовка является преградой на пути движения горючих газов, идущих от топки к дымоходу. Кирпичная кладка имеет такую последовательность:

• На фундамент печи выкладывается ровное основание из нескольких рядов кирпича.
• Формируются зольник и поддувальная камера.
• Устанавливаются колосник и духовой шкаф.
• Выкладывается топочная камера и обкладывается духовка.
• Закладывается газоходная стенка.
• Перекрывается топочная дверка и духовка.
• Укладывается чугунная плита и стальной угол.
• Формируется варочное пространство над плитой.
• Перекрывается варочная камера.
• Формируется газоход над плитой,
• Выводится основание насадной трубы.

Отопительно-варочная печь

Эта печь работает на твёрдом топливе, обеспечивает теплом несколько комнат, имеет варочную поверхность и духовой шкаф, водогрейный агрегат, топку с зольником, самоварник, несколько ревизионных окон для чистки.

Движение горячих газов проходит от топки под плитой к духовому шкафу и коробу с водой, а затем в трубу, все регулируется заслонками.

Духовой шкаф небольшого размера устанавливается на шестом ряду кладки, далее со всех сторон он обкладывается кирпичом на ребре, на десятом ряду его поверхность покрывается слоем глины и перекрывается.

Малая отопительно-варочная печь с духовкой

Данная печь небольшого размера многофункциональна, отлично подходит для дачи, летней кухни. Кирпичная кладка такой печи начинается с горизонтальной основы, над которой выстраивают зольник и поддувное окно и крепят дверцы. Затем выстраивается топка, к ней крепится дверка, а сверху формируется первый дымосборник, он будет нагревать установленную выше одинарную плиту конфорку.

После, выстраивается горизонтальный дымоотвод с несколькими окнами для прочистки, а сверху устанавливается чугунная духовка. В итоге получается, что элементы расположены вертикально в ряд, с той особенностью, что духовой шкаф находится выше варочной поверхности.

Читайте также:  Электродуговая печь

Печь-плита с духовкой для кухни

Данный тип печи обычно устанавливают на кухне. Она небольших размеров, состоит из таких элементов как: топка, варочная поверхность, духовка и иногда водонагревающая емкость. Ее вес относительно небольшой, так что глубокий фундамент не нужен. Отопительной мощности хватает для приготовления пищи и прогрева кухни.

Можно использовать такую конструкцию, как перегородка между помещениями (кухни и гостиной), тогда ее стенка будет дополнительно греть прилегающее пространство. В схеме кирпичной кладки предусматривается место рядом с топкой для встраиваемой чугунной духовки.

Мини-печь с духовкой

Подобная конструкция занимает минимум пространства, она имеет простую структуру, состоящую из топки и духового шкафа, расположенного выше, а также дымоотвода, зольника, полости для чистки.  Основное назначение такой печи –  приготовление пищи в духовке, поэтому ее объем выбирается не самый маленький. Материал для строительства – кирпич. При должной отделке такая комбинация может прекрасно вписаться в любую кухню.

Готовая печь-камин с духовкой

На сегодняшний день существует интересная альтернатива тяжелым кирпичным печам, не требующая отдельного фундамента и долгого строительства. Этот агрегат называется печью-камином с плитой и духовкой. Он представляет из себя готовую конструкцию из металлического корпуса, включающую в себя топку для дров, сбоку от которой расположен духовой шкаф и сверху – варочная плита. Горячие газы из топки быстро циркулируют по воздуховодам и нагревают нужные элементы, а затем выводятся через дымоход наружу. Духовка с непрямым нагревом идеально подходит для выпекания хлеба. Перед установкой печи-камина потребуется провести теплоизоляцию пола и стены, к которой примыкает конструкция, а также предусмотреть выход для трубы дымохода.

Печной духовой шкаф из кирпича

В случае если не планируется использовать встроенную готовую духовку, ее строят из кирпича вручную. Такое устройство часто называют хлебной камерой, но в ней, конечно, готовится не только хлеб. Для этого необходимо при расчетах в конструкции предусмотреть полость камеры духовки, требуемого размера. Выкладывается ровное основание и стенки духовки. Как правило, хлебная камера располагается над топкой, между ними выкладывается ряд огнеустойчивого кирпича или кладется шамотная плита.

Читайте также:  Дымосос для печи и камина

Если такое перекрытие глухое, то его называют чистой хлебной камерой, потому что огонь обходит вокруг нее, прогревая стенки. Если огонь проходит внутри насквозь, то это классическая хлебная камера, в ней на стенках и выходе образуется сажа. Чтобы избавиться от нее, после приготовления в печь добавляют дрова и пробуют выжечь, но часть сажи всегда остается.

По своим свойствам работа классической хлебной камеры приближена к традиционной русской печи, где хлеб пекут в топке. Отдельно приобретается дверь и надежно крепится к стене печи, утапливается в нее, чтобы герметично и плотно закрываться. Выбирая вариант отопительно-варочной печи, не стоит забывать о правилах пожарной и технической безопасности при их использовании.Поделиться:

Одной из важнейших деталей загородного дома является духовая печь, ведь это незаменимая вещь в холодное время года. Ее основными функциями считаются: обеспечение теплом помещений дома и возможность приготовить разнообразные блюда для ужина в семейном кругу и шумных вечеринок с друзьями. Печь с варочной панелью и духовым шкафом для загородного дома реально сделать своими руками. Для этого необходимо знать процесс изготовления и последовательно выполнять инструкцию. Также будет полезно ориентироваться в некоторых популярных моделях каминов, оснащенных духовками.

Содержание

Итальянские дровяные печи с духовкой

Gaia Forno

Компактная и изящная духовая печь каминного типа Gaia Forno обладает стильным внешним видом и отличается простотой в эксплуатации. Изготовлена она из высококачественных современных материалов. Облицована керамическими пластинами в нескольких цветовых вариантах. Печь обладает функциями камина и имеет обновленный внешний вид и конструкцию, которая позволяет значительно снизить расход топлива. За счет стильной чугунной заслонки печь органично вписывается в интерьер и добавляет ему изыска. Кроме того, она оснащена тремя типами воздушных каналов, а также системой дожига.

Nicoletta Forno

Печь каминного типа модели Nicoletta Forno из серии Armony итальянской фирмы Nordica выложена декоративной плиткой из майолики в нескольких цветовых вариантах. Оснащена системой дожига, а также имеет регулятор поступления воздуха, присутствует возможность управлять горячим воздушным потоком. Печь имеет духовой шкаф для полноценного приготовления пищи, а также дверцу со стеклом, выдерживающим температуру до 750° С и дверцу с боковым открытием.

Печь-камин «Бавария»

Каминная печь «Бавария» имеет конструкцию дровяной печи. Боковины корпуса изготовлены из цветной керамики, а топка выполнена из термостойкой высокопрочной стали. Печь оснащена духовым шкафом и системой чистого горения, которая позволяет любоваться огнем и не беспокоиться, что стеклянная заслонка закоптится.

Печь «Бавария» имеет эстетичный внешний вид и возможность готовить в духовке на живом огне. Конструкция продумана так, что дымоход расположен с тыльной стороны и не портит впечатление от внешнего вида. Использовать такие печи в быту надежно и безопасно, а их коэффициент полезного действия равен 78%.

Но для эксплуатации данного вида печи следует соблюдать определенные требования:

• в помещении, где она установлена, люди не должны находиться круглосуточно;
• так как для ее розжига используются дрова, то пол следует выровнять и обработать специальным составом против возгорания.

Делаем духовую печь сами: что нужно?

Чтобы самостоятельно изготовить печь, оснащенную духовым шкафом, потребуются следующие материалы:

• кирпич М 250 в количестве 1200 шт., отличающийся долговечностью и стойкостью к температурным перепадам. Благодаря своему высокому качеству, кирпич может выдержать до тридцати сезонов;
• 5 мешков печной смеси по 25 кг. Она нужна в качестве связующего раствора для кладки кирпича;
• 2-х метровая базальтовая ткань;
• уголки разной длины из металла;
• строительный скотч 55 мм – примерно 10 рулонов;
• кирка, кельма, болгарка и алмазный круг для резки керамики, киянка с резиновым бойком.

Поскольку вес печи в готовом виде приблизительно равен десяти тоннам, то для нее нужно заложить фундамент и выстоять его около месяца. В противном случае печь может «повести» и всю работу придется переделывать заново.

Основание и дровник

Первым делом торцы кирпича обклеиваются строительным скотчем. Это оградит от необходимости очистки подтеков смеси с готовой печи. На данном этапе важно максимально точно выставить правильные размеры и углы основания. Нижняя часть, то есть «под», нужна для хранения дров или печных инструментов.

Необходимо сделать небольшой отступ от печи до стены в 12 см – этого требует пожарная безопасность. Первым делом происходит выкладывание «пода», зольника и поддувала, при этом работа регулируется длинным строительным уровнем.

Перекрытие для дровника делается с использованием металлических уголков в количестве 6 штук. Их необходимо расположить так, чтобы там спокойно укладывались кирпичи.

Топочная камера

Отрезать кирпичи нужно болгаркой при помощи диска с алмазным покрытием для керамики. Лучше этот процесс делать вне дома, так как он слишком пыльный. Прямо над поддувалом идет сооружение воздуховода, а далее для топки необходимо возвести стенки.

Затем следует замешать смесь до однородного состояния. «Под» своим верхним основанием накладывается на металлический уголок в 50 см. Ровную кладку можно сделать с помощью положенного под внешний край кирпича.

Чугунные детали сделать черными можно с помощью автомобильной краски, путем распыления. Необходимо максимально точно и грамотно выложить воздуховоды, чтобы теплые воздушные потоки смогли беспрепятственно двигаться и равномерно прогревать печь.

После трех рядов кирпичей, следует проложить топку изолирующей базальтовой тканью, плотно прижав ее кирпичом. Спрятав металлические уголки вовнутрь, можно приступить к поднятию следующих двух рядов печи, подготовив, таким образом, основание под чугунную плиту с духовым шкафом. Дальше необходимо выровнять место для плиты с помощью раствора смеси.

Духовой шкаф

Печь с жарочным шкафом является незаменимой помощницей на кухне, позволяя запекать разнообразные блюда в духовке. Для комфортного наблюдения за процессом предусмотрено прозрачное жаропрочное стекло. После того, как основание печи и топка возведены, начинается укладка жаровни.

Металлический уголок, конструкцией в форме буквы «Г» укладывается по периметру плиты. На приваренный к правому уголку металлический столбик сверху одевается вертикальная стойка. Дальше необходимо выложить кирпичи в пять рядов, слева расположив основание духовой печи, а справа – подвести воздуховоды и сделать пристенок. Для наиболее безопасного использования печи нужно создать глухую стенку над топочной камерой. Это дополнительно придаст прочности и надежности.

Объединение дымоходов и создание трубы

Для объединения трех воздуховодов необходимо выложить кирпичную кладку в четыре ряда. Это наиболее приемлемая высота для безопасного объединения. В вертикальном положении устанавливается вьюшка. Она позволит избежать сильной копоти при эксплуатации, даже на протяжении нескольких сезонов. А установить ее в таком положении гораздо проще.

Труба закладывается в пару этапов: на втором этаже и на крыше. Кладка происходит по кругу с помощью схемы два на полтора. Труба должна быть выложена строго вертикально. После того как работы закончены, первая топка должна произойти не раньше чем через две недели.

Поскольку печь имеет достаточно сложную форму, которая может потерять со временем свой вид, то для более прочной конструкции нужны строительные уголки. Они используются для укладки рядов над поддувалами, заслонкой и духовым шкафом.

Для противопожарной безопасности можно выложить пол перед печью плиткой или положить лист железа. Это позволит избежать возгорания из-за случайно выпавшего уголька, а трубу в месте соприкосновения с потолком и кровлей необходимо изолировать.

Используемые источники:

• https://izkirpicha.com/pechi-kamini-mangali/pechi/duhovki-dlya-kirpichnoj-pechi-i-pravila-ih-ustanovki.html
• https://pechiexpert.ru/ustanovka-duhovki-v-kirpichnuyu-pech-razberem-detalno/
• https://kirpichman.ru/sovety/duhovki-dlya-kirpichnyh-pechej-kakie-luchshe-sovety/
• https://poluchi-teplo.ru/pch/aksp/duhovka-v-otopitelno-varochnyih-pechah.html
• https://kuhniclub.ru/letnyaya-kuhnya/duhovaya-pech.html
