Для многих камин является символом домашнего очага, ассоциируются с теплом, уютом, надежностью, комфортом. Существуют разные типы каминов, одним из популярных является угловой камин, который не только позволят экономить пространство дома, но и эффектно смотрится из любой точки комнаты.
Поэтому те, кто обладает возможностью установить угловой камин в частном доме, задаются вопросом, можно ли это сделать своими руками. В данной статье вы сможете найти полезную информацию о каминах, пошаговую инструкцию и советы по установке углового камина.
Угловой камин: преимущества и особенности.
Главная особенность углового камина – компактность. Его размещают в свободном углу помещения, поэтому места он занимает немного. Такой камин можно установить как в просторном коттедже, так и в небольшом дачном доме. Стоит отметить тот факт, что просмотр телевизионных передач возле камина станет уютным и приятным, кстати здесь телевизоры с разрешением и диагональю экрана в 32 дюймаЭкономичность и эффективность. На установку этого типа каминов потребуется меньшее количество материалов, чем на постройку печей, островных или пристенных каминов.
Также этот тип каминного портала может обогреть несколько смежных комнат, стены которых образуют угол, где располагается очаг.
«>»>»>»>»>»>»>»>»>
Типы угловых каминов
Камины делятся на группы по типу топки. Она бывает панорамной, с тремя стеклами, с двумя стеклянными стенами, а также открытой или закрытой. В качестве топлива могут использоваться дрова, газ. Бывают устройства, работающие на биоэтаноле, электрические угловые камины. Камины изготавливают из кирпича, чугуна, стали. Для облицовки обычно используют кирпич, кафель, искусственный и натуральный камень. Вы можете выбрать угловой камин для дачи или частного дома в зависимости от потребностей, финансовых возможностей, художественной задумки. Если вы не можете использовать полноценный камин в доме или квартире, хорошо будет смотреться декоративный камин, который можно собрать из подручных материалов. «>»>»>»>»>»>»>»>»>
Как работает камин
Стандартный камин, в котором используется классическое топливо, имеет следующий принцип работы: в топке, месте, где сгорает топливо, образующееся тепло прогревает воздушные массы, тепловая энергия передается поверхности камина, облицовке. В результате горения дров образуется дым, который поступает сначала в дымосборник, после в дымоход. Дым создает тягу, необходимую для горения.
Холодный воздух поступает через специальные отверстия, проходит по каналу и выходит обратно через решетку короба конвекции.
Как самостоятельно установить угловой камин
Предлагаем воспользоваться пошаговой инструкцией изготовления углового камина своими руками, чтобы процесс строительства получился более простым и понятным.
- Чугунный камин — особенности выбора и эксплуатации. Лучшие модели и особенности их применения (115 фото и видео)
- Камин с водяным отоплением — 130 фото каминов с контуром водяного охлаждения
- Дровяные камины — пошаговая инструкция по применению и советы по отоплению дровами (105 фото)
Эскиз
Решите, каким будет ваш угловой камин, как он будет выглядеть и где располагаться. Вы можете посмотреть фото углового камина, побывать в гостях у владельцев камина в частном доме, что определиться с типом и дизайном.
Чертеж
Вам потребуется точный расчет габаритов постройки и всех других элементов. Следует учесть, что ниши камина могут отличаться друг от друга в зависимости от модели, которую вы выбрали. «>»>»>»>»>»>
Идеальное соотношение высоты и ширины очага – 2:3, глубины и высоты – 1:2 или 2:3.
Размер сечения дымоходной трубы относится к площади окна топки как 1:10, высота зависит от расположения на крыше, но обязательно должна составлять не менее 5 метров.
Все эти расчеты можно выполнить на специальной компьютерной программе, чтобы избежать ошибок и просчётов. «>»>»>»>»>»>
Фундамент
Он должен быть на 8-10 см толще основания камина. Котлован делают по форме будущей постройки плюс 8-10 см в каждую из сторон, глубина составляет 50-70 см. Утрамбуйте яму, засыпьте песок слоем 10-12 см, утрамбуйте снова. Теперь нужно засыпать слой щебня, высотой 10-15 см. На получившийся слой уложите арматурную сетку. Далее установите опалубку для котлована, также вдоль стен можно использовать асбестовые полоски для изоляции тепла.
- Камин из кирпича — схемы кладки, пошаговая инструкция, схемы и недостатки (видео + 110 фото)
- Проекты каминов из кирпича — схемы укладки, советы по выбору кирпича и лучшие идеи облицовки (130 фото)
- Камин длительного горения — советы по выбору камина и основные секреты его размещения (120 фото)
Следующий шаг – заливка раствором в два слоя. Первый состоит из цемента и смеси из гравия и песка в пропорциях 1:3, его толщина 10-15 см. Второй – песок и цемент в соотношении 3:1.
Лучше всего оставить фундамент затвердевать на 4 недели. Рекомендуется накрыть поверхность пленкой, чтобы цемент высыхал равномерно.
Последний шаг – покройте получившийся фундамент двумя слоями рубероида. «>»>»>»>»>»>
Кладка
Рекомендуется замочить кирпичи на несколько минут перед началом работ. Вариантов кладки существует несколько, удобно использовать готовые схемы в картинках. Опытные мастера рекомендуют сначала сложить камин без раствора, чтобы понять, устраивает ли вас такой способ кладки. Далее можно приступать к работе, используя раствор.
Облицовка
Вы можете использовать любой подходящий материал, который будет соответствовать художественной задумке. Многие любят добавлять лепнину, гипс и другие декоративные элементы. Мечта иметь собственный камин в доме может быть осуществима, даже если вы никогда не занимались каминной кладкой. Главное – внимательно изучите конструкцию камина, рассчитайте габариты и подберите качественные материалы. Ответственный подход к работе станет гарантом долгой службы камина, а сделанная с любовью кирпичная кладка и отделка еще долго будут радовать глаз домочадцев.

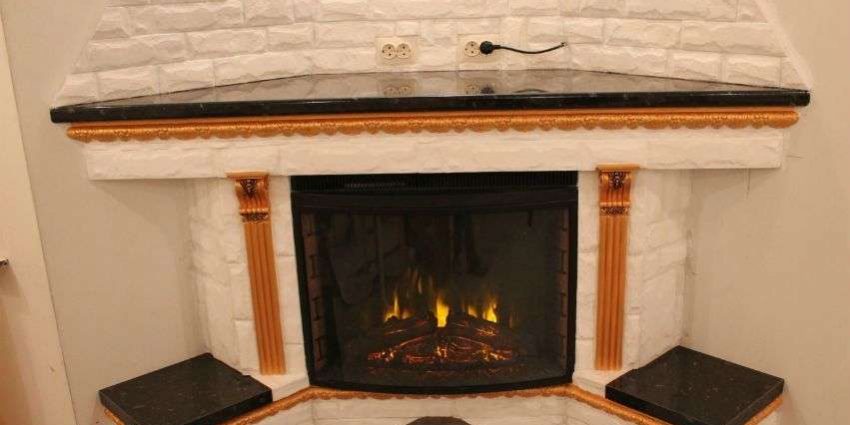

Фото углового камина
Угловые камины пользуются особенной популярностью у потребителя. Угловые камины имеют очевидное преимущество перед каминами классического типа. Дело в том, что размеры углового камина позволяют установить его даже в небольшой комнате, кроме того, угловой камин способен одновременно отапливать несколько помещений.
Камин угловой
К преимуществам углового камина относятся:
- Пляшущие языки пламени действуют завораживающе. Несмотря на наличие в жилище многочисленных традиционных и современных источников тепла, в том числе всевозможных обогревателей и электронагревателей, камин как-то необъяснимо и по-особому воздействует на эстетические ощущения людей и часто определяет ощущение уюта, комфорта, основательности, сознания вечности бытия.
- Камин может использоваться не только для обогрева, но и для других целей, например для готовки шашлыка на каминных углях или для приготовления рыбы горячего копчения.
- Камин является отличным вентилирующим устройством, использование которого позволяет быстро и эффективно удалять из помещений застоялый воздух, а также сырость и различные неприятные запахи.
- Говоря об угловых каминах, нужно также заметить, что угловое расположение способствует более эффективному обогреву комнаты.
Справа — каминные разрезы с разными вариантами дымовых зубов. Первый — в виде лотка. Второй — ровный. Слева — схема потоков холодного воздуха и горячих газов.
Однако при всех достоинствах углового камина проблема состоит в том, что цены даже на самые скромные комплектации таковы, что вводят в ступор многих потенциальных покупателей. Поэтому некоторые из них задумываются над тем, чтобы построить угловой камин самостоятельно. В этой статье рассказывается, как осуществить данную затею.
Камины угловые, их размеры
Основные моменты
- Для начала понадобится нарезать из сосновых ровных реек кирпичики масштабом 1:5. Понадобятся целые, трехчетвертные, половинки, четвертинки и треугольники. Из них нужно сложить макет углового камина, который предполагается иметь в помещении.
Внимание! Нужно зарисовать каждый положенный ряд и записать количество кирпичей, потраченных на него. Это даст возможность в будущем избежать некоторых ошибок в строительстве своего камина и сэкономить недешевый материал.
- Если место возведения углового камина определено, нужно приступать к копке ямы под фундамент. Ее глубина зависит от степени плотности грунта и допускается в пределах 0,2–0,3 метра. Если грунт мягок, то дно ямы необходимо утрамбовывать толкушкой. Когда грунт сырой, для закладки фундамента нужно применять кирпич-железняк, бетонные растворы или булыжники. Фундамент должен иметь выступ за основание камина по всем трем сторонам хотя бы на пять сантиметров. И такое же расстояние должно быть от фундамента дома.
- Кладка фундамента ведется на песчано-цементном растворе с составляющими в соотношении 1:3–1:5. Поверхность фундамента делается гладкой и ровной, не доходя два ряда кирпича до уровня, где находится чистый пол. После просушивания происходит застилка фундамента рубероидов в пару слоев, а дальше по этому гидроизолирующему слою кладется еще ряд кирпичей.
-
Размеры углового камина
Пространство до стен дома (а это, как минимум, 10 сантиметров) засыпается песком.
- Зольник, являющийся одновременно поддувалом, кладется чаще всего в уровне со вторым рядом от чистого пола. Зольник имеет высоту в один или два кирпича.
- Топливник, который является главной частью камина, лучше всего футеровать и выкладывать из шамотного или огнеупорного кирпича, чтобы продлить срок его использования. Самым хорошо проявившим себя в эксплуатации и постройке представляется камин с трапециевидным топливником.
- Размеры углового камина для задней стены топливника составляют 36–38 сантиметров. Стенка должна быть наклонена вперед под углом 20 градусов, создавая «зеркало», которое отражает тепло в сторону, где находится прикаминное пространство пола. «Зеркало» всегда будет выше на два либо три кирпичных ряда (если смотреть на вертикальный каминный срез), чем верхняя часть портала. Над «зеркалом» должна быть выложена кирпичная полочка. Эта полочка называется газовым порогом (или перевалом, или дымовым зубом, или козырьком, или выступом). Но вне зависимости от названия, функция этой детали камина имеет существенное значение. Она обеспечивает предохранение камина от поступления дыма в помещение, а также защищает от поступающих из трубы искр, сажи и попадания из камина в помещение атмосферных осадков. Чаще всего, тем не менее, употребляется выражение «дымовой зуб», или, еще проще, «зуб». Этот «зуб» может быть ровным и чуть-чуть покатым. Иногда на нем устанавливается металлический противень для осадки сажи. По ширине «зуб» равен ширине трубы. Если смотреть в трубу сверху, может показаться, что труба имеет дно.
- Тяга в небольших каминах может быть весьма слабой. С целью этого избегнуть предусматривается расширение в кладке. В этом расширении предварительно накапливается дым, с тем чтобы потом постепенно выходить через хайло, а далее пройти наружу по трубе — в атмосферу.
-
Размеры камина углового (в сантиметрах)
Передняя каминная часть, или портал, по площади должна иметь соотношение 1:50 с площадью помещения. Угловые камины, размеры портала которых имеют более крупное значение, не будут вписываться в интерьер помещения, а меньший по размеру портал не сможет адекватно нагревать пространство возле себя. Площадь подины и пода чаще всего составляет 0,7, а дымоходное сечение 0,1–0,15 от площади портала. Такие же соотношения имеются между другими элементами камина. Более подробно размеры приводятся в таблице, которая поможет вам рассчитать размеры вашего камина.
- Размеры угловых каминов чаще всего указываются по катету.
Порядовка камина
Порядовка камина
- С 1 по 3 ряд. Заполняется кирпичами внутреннее пространство камина по образцу, указанному в порядовке.
- 4 ряд. Кладется основание или каминная подина.
- 5 ряд. Выкладывается зольник, служащий одновременно поддувалом. Три железные полоски прижимаются кладкой кирпича следующего — шестого ряда. Полоски нужны, чтобы колосниковая решетка имела опору.
- 6 ряд. На металлические пластины пятого ряда кладется колосниковая решетка размером 250×250 миллиметров.
- 7 ряд. Выкладывается нижний портальный оклад.
- С 8 по 13 ряд. Кладутся боковые портальные стенки с перевязкой швов по примеру, указанному на рисунке.
- 14 ряд. Портал перекрывается четырьмя штуками кирпичей.
- 15 и 16 ряд. Выкладывается «зеркало» задней части топливника, то есть с уклоном 20 градусов к стороне основания — каминной подины.
-
Камин угловой — размеры
16 ряд. Ведется кладка выступа, то есть верхнего элемента «зуба». Поверхность выступа, обращенную к дымоходу, необходимо обмазать песчано-глиняным раствором.
- С 17 по 19 ряд. Кладка проводится по фасаду с использованием стесанных по низу кирпичей с наклонением к задней стене.
- С 20 по 22 ряд. Кладется дымоход размерностью 140×270 миллиметров. В двадцать втором ряду не забывайте поставить задвижку.
- 23 ряд. Обращаем внимание на немного непривычный вид отверстия для дыма.
- 24 и 25 ряды. Выводится дымоход (см. Подключение к дымоходу) размерностью 140×270 миллиметров (как на рисунке). Возможно также уменьшение размеров трубного отверстия до 140×140 миллиметров. Однако в этом случае кладка должна вестись в четверик, но не в пятерик.
Надеемся, эта статья дала вам некоторый объем познаний для самостоятельной кладки камина (см. Кладка каминов своими руками). В ходе рассказа были даны все необходимые инструкции по кладке углового камина, а также чертежи и рисунки. Дело за малым. Приступайте — и у вас все получится.
—>
Удобное расположение домашнего очага — угол возле внутренней стены, где он займет минимум полезной площади комнаты. В данной публикации приведено подробное руководство, как сложить угловой камин из кирпича, пользуясь готовыми чертежами и порядовками.
Устройство и размеры очага
Конструктивно подобные камины, чей пример показан на фото, аналогичны традиционным «собратьям» пристенного типа. Очаг состоит из открытого топливника без зольной камеры, конусообразного дымосборника с каминным зубом и прямой дымоходной трубы. Разница — в треугольной форме поперечного сечения, усложняющей процесс постройки.
Принцип работы треугольного камина остается прежним: дрова сжигаются на подовой части открытой топки, продукты горения удаляются через дымоход, изображенный ниже на схеме. Долю тепла задерживает каминный зуб (в целом около 20%), остальное уходит вместе с дымом за счет естественной тяги, возникающей в вертикальном канале.
Чтобы очаг исправно служил источником тепла, необходимо подобрать размеры сооружения под объем комнаты и учесть ряд моментов:
- Величина топочного проема определяется как 1/50 от площади помещения (обычно камин располагается в гостиной). Высота портала делается примерно вдвое больше максимальной глубины топливной камеры.
- При слабой тяге дым станет попадать в комнату, а избыток приведет к повышенным теплопотерям, особенно когда камин не горит. Поэтому оптимальное сечение дымохода принимается в размере 1/9 от площади топочной ниши.
- Для нормальной работы печи-камина важно организовать приток воздуха в гостиную, иначе тяга в трубе ухудшится.
- Горящие дрова нередко «выстреливают» частицами жара через фронтальный проем. Во избежание пожара на пол перед очагом укладывается предтопочный лист металла.
- Если сооружение примыкает к стенам деревянного дома, то горючие поверхности необходимо защитить кровельной оцинковкой.
Упростить вам расчеты поможет таблица, где указаны габариты портала и сечение дымоходного канала угловых каминов в зависимости от размеров и объема комнаты.
Строительство кирпичного очага в частном доме либо на даче предлагаем рассмотреть на примере классического камина «Аннушка», показанного на фото. Проект рассчитан на обогрев гостиной площадью 18—20 м² со стандартными потолками, сечение топочного проема – 70 х 50 см (ширина х высота).
Совет. В квартире построить тяжелое кирпичное сооружение с дымоходом не получится. В других наших статьях рассмотрено 2 альтернативных варианта: вписать в интерьер фальшь-камин из картонной коробки либо сделать декоративный очаг с электрической имитацией пламени и обшить гипсокартоном.
Зачастую в жилых домах реализуется упрощенный способ возведения кирпичного очага с использованием чугунной каминной топки. Как это делается, подробно рассказано на видео:
Заготовка материалов
Перед тем как построить угловой камин «Аннушка» своими руками, закупите следующие стройматериалы:
- керамический (красный) полнотелый кирпич стандартных размеров 250 х 120 х 65 – 356 шт.;
- кирпич шамотный огнеупорный марки ША-8 – 55 шт.;
- задвижка дымоходной трубы 13 х 25 см;
- уголок металлический равнополочный 50 х 5 мм длиной 60 см;
- то же, 80 см в длину;
- сталь листовая толщиной 3 мм, размер – 40 х 60 см;
- асбест, базальтовый картон.
Примечание. Кладочный раствор – очищенная глина с песком – следует приобрести в виде готовой сухой смеси. Для огнеупорной кладки возьмите состав «Мертель МШ-28».
Поскольку сооружение весом в полторы тонны (не считая дымохода) нуждается в закладке фундамента, заготовьте песок, бутовый камень и цемент М400 под заливку плиты. Арматурный каркас вяжется из стальных стержней Ø10—14 мм. Также обзаведитесь инструментом, изображенным на картинке.
Заложение фундамента
Основание углового камина должно выступать за пределы сооружения на 5 см в каждую сторону, столько же необходимо отступить от фундаментной ленты жилого здания. Обратите внимание: габариты очага по проекту составляют 89 х 89 х 126 см, а размеры первого сплошного ряда – 1020 х 1020 мм.
Справка. Первый ряд выступает вперед относительно строения и играет роль предтопочного листа, класть на полы металл для защиты от жара не придется.
Основание дровяного камина закладывается согласно пошаговой инструкции:
- Выройте яму величиной 1120 х 1120 мм, дойдя до плотных слоев грунта. Глубина зависит от региона проживания (минимум – 50 см). Насыпьте песка и утрамбуйте, чтобы получилась подушка высотой 100 мм.
- До уровня земли котлован наполните бутовым камнем, залив полости жидким раствором глины либо цемента.
- Установите вокруг ямы деревянную опалубку. Верхние грани досок должны выйти на уровень чистого пола.
- Свяжите арматурную сетку с ячейками 10 х 15 см и уложите на дно котлована, применив подставки высотой 5 см, чтобы каркас попал в толщу плиты.
- Смешайте цемент, песок и щебенку в соотношении 1 : 3 : 5, затворите водой и сделайте бетон марки 150. Уложите его в опалубку и разровняйте поверхность будущей плиты, пользуясь строительным уровнем и правилом.
По прошествии 1 недели демонтируйте доски опалубки. Дальнейшее строительство начинайте спустя 28 дней с момента заливки.
Строительство камина согласно порядовке
Чтобы кирпичные стенки будущего очага не отсыревали, впитывая влагу из фундамента, площадку основания необходимо застелить рубероидом в 2 слоя. Без гидроизоляции строение довольно скоро пойдет трещинами и начнет дымить в помещение.
Так выглядит угловой очаг «Аннушка»
Кладка углового камина из кирпича ведется согласно порядовкам в такой последовательности:
- Из сухой кладочной смеси приготовьте глиняно-песчаный раствор, следуя инструкции на мешке. Выложите первый сплошной ряд кирпичей размерами 1020 х 1020 мм, имеющий форму квадратной площадки. Такой дизайн позволяет не размещать перед порталом предтопочный лист металла.
- Уложите кирпичи второго яруса, начиная от дальнего угла площадки, чтобы сформировать треугольное основание очага 890 х 890 х 1260 мм. Для резки и стесывания камней используйте болгарку, оснащенную кругом по бетону.
- В рядах 3—4 выкладывается ниша под складирование и сушку дров. Сверху она накрывается листом металла, уложенным на перемычку из уголка. Следующий 5-й ярус – сплошной, играет роль капитального перекрытия.
- На 6 –м ряду формируется подовая часть топливника, состоящая из шамотного камня и обрамленная снаружи красным кирпичом. Дальше, вплоть до 13-го яруса, кладутся боковые и задние стенки топливной камеры. С 12-го ряда образуется каминный зуб, для чего огнеупорные камни задней стенки подрезаются наискосок и выдвигаются вперед (30 мм на каждом ряду).
- На 13-м ярусе ставится горизонтальная перемычка портала из двух стальных уголков, развернутых полками друг к другу. С 14-го по 16-й ряд одновременно формируется перекрытие топки и каминный зуб.
- Ряды 17—21 составляют стенки дымосборника, постепенно переходящего в прямоугольный канал, причем 18-й ярус делается с выступом кирпичей фронтальной части. Оставшиеся ряды 22—30 формируют дымоход с фигурными боковыми стенками. На 28-м ярусе установите задвижку.
Примечание. При укладке камней на уголки и металлические листы перекрытий раствор использовать не нужно, достаточно заполнить боковые щели между кирпичами.
Порядок строительства камина углового типа с романтическим названием «Аннушка» отображен в следующем видео:
Дымоходный канал, пересекающий деревянное перекрытие и конструкции кровли, необходимо класть с противопожарной разделкой (утолщение трубы в месте прохода). Верх дымохода выводится из подветренной зоны и поднимается на высоту, обеспечивающую нормальную тягу, что и отражено на схеме.
Технология каминной кладки
Любые печи и камины выкладываются с соблюдением определенных требований, отличающихся от технологии возведения обычных стен из кирпича. Правила следующие:
- Каждый ряд углового камина сначала складывайте как конструктор, без применения раствора. Тщательно подрезайте и подгоняйте кирпичи друг к другу на сухую.
- Перед нанесением раствора погружайте керамический кирпич в емкость с водой на 2—3 минуты, давая выйти пузырькам воздуха из пор. Огнеупорный камень замачивать не требуется, достаточно протереть поверхности от пыли.
- Для скрепления керамических кирпичей используйте глиняно-песчаный раствор, шамотные камни ставьте на «Мертель МШ-28». Не превышайте толщину шва 5 мм и не связывайте шамотную кладку с обычной.
- После установки кирпич разрешается пристукивать, а двигать в горизонтальной плоскости крайне нежелательно. Выдавливаемый по бокам раствор убирайте кельмой.
- Строго выдерживайте горизонталь при кладке каждого ряда. Для этого применяйте шнур и строительный уровень.
- Не допускайте отклонений от вертикали, постоянно проверяя стенки с помощью отвеса и того же уровня.
Совет. Правильно и быстро колоть кирпичи под различными углами умеют опытные печники. Вам же рекомендуется резать камни болгаркой по намеченным карандашом линиям.
Чтобы на внутренних стенках углового камина оседало поменьше сажи, поверхности стоит максимально выровнять. Мастера пользуются простым приемом: уложив 3—4 ряда, протирают стенки изнутри влажно тряпкой и таким образом замазывают швы. Основные приемы кладочных работ продемонстрированы в видеосюжете: Первая растопка выполняется спустя 2—3 дня, когда раствор окончательно высохнет. Из-за сырости в дымоходе возможно образование воздушной пробки, удаляемой путем прогрева вертикального канала.
Заключение
Браться за кладку угловых каминов новичкам не рекомендуется, сначала нужно потренироваться на более простой печке или плите. В порядовках вы могли заметить немалое количество косых подрезов и стесанных граней, которые сделать без навыков довольно сложно. Пока вы научитесь, израсходуете впустую дорогостоящий стройматериал, поэтому найдите способ приобрести опыт либо пригласите для консультации печника.
Не каждому человеку известно, что все виды каминов, представленные огромным числом моделей, по некоторым техническим параметрам имеют вполне определенные, установленные стандартные показатели. К таким параметрам относятся габариты основных узловых элементов. При возведении камина следует придерживаться этих значений, так как отклонения могут привести к нарушению функций устройства. Любой камин должен справляться с одними и теми же задачами:
- выводить тепло, полученное в результате сгорания топлива;
- обеспечивать отвод продуктов сгорания;
- обеспечивать подачу кислорода в топку.
Чертеж пристенного камина
История строительства каминов богата экспериментальными открытиями, которые накапливались в виде опыта, что передавался от мастера к его ученику. Сегодня многие профессиональные печники даже не задумываются над тем, почему выбранный стандартный проект имеет именно фиксированные габариты. Его знания сводятся к запоминанию показателей для разных типов печей. Между тем для стандартизации имеются довольно веские основания. Давайте более детально изучим размеры камина, его основные характеристики, являющиеся показателем его правильной работы.
Условия для нормальной тяги
Все слышали о таком термине, как тяга. Даже не зная определения, можно интуитивно представить себе, что это такое. Встречаются мнения, что это разность давлений или разность температур между верхней и нижней точками дымохода.
Однако такое представление не совсем корректно, ведь при малой разнице давлений тяга может быть увеличена за счет других факторов. Поэтому под тягой следует понимать скорость движения воздушных масс через сечение дымохода. Она может быть увеличенной, уменьшенной или нормальной. Средняя скорость должна быть равной 0,25 м/с.
Измерить скорость движения продуктов сгорания в домашних условиях невозможно. Перед розжигом камина рекомендуется убедиться, что тяга присутствует. Для этого следует наблюдать за поведением пламени горящего куска бумаги, а оценить величину этой тяги уже можно по поведению самого камина после растопки.
Схема кладки кирпичей
Чтобы не полагаться на волю случая, тщательно изучаются все факторы, влияющие на величину тяги. Среди них выделяют динамические (атмосферное давление, осадки, ветер, повреждение дымохода) и статистические, зависящие от того, какие размеры камина были выбраны при строительстве, какова его ширина, высота.
Полезно знать: Уличный камин с мангалом, как построить подобный комплекс своими руками
Основные фиксированные размеры
Стандартизация размеров вовсе не означает, что все камины должны быть клонированы из одного. Дело в том, что среди всех габаритов определяют такие, которые влияют на его функциональность. Именно эти габариты и должны соблюдаться. Среди них выделяются линейные размеры топки, площадь дымового канала, расстояние от пола до нижней грани каминного окна, положение дымового зуба относительно пода камина, ширина канала в районе перекрытия зубом.
Остальные размеры не оказывают влияния на работу и играют определяющую роль в различии моделей друг от друга. Например, размеры портала выбираются в зависимости от размеров топочного отверстия и от отведенного для камина пространства.
Фиксирование размеров не означает установку их абсолютного значения. Перечисленные габариты находятся в зависимости от объема комнаты, которую придется отапливать. Но между ними установлена математическая взаимосвязь, нарушать которую нельзя. При создании проекта можно воспользоваться одной из множества готовых таблиц, в которой указаны все необходимые для данных условий значения. Такая таблица является повседневным инструментом любого мастера.
Размеры элементов камина
Несмотря на то что подобные таблицы можно найти в любом источнике, каждый мастер, даже начинающий, должен иметь представление о способе формирования этих данных.
Расчет параметров
Исходной точкой для расчета конструкции может служить объем комнаты или ее площадь. Чтобы определить площадь каминного окна, являющегося передней частью топки, нужно площадь комнаты разделить на 50. Все необходимые измерения для дома реально провести без специальных приборов. Зная площадь топочного отверстия, придется решить небольшую задачу по математике. Отношение ширины и высоты окна выражается дробью 2/3. Исходя из этих условий, определяются первые конкретные размеры.
От глубины топки теоретически скорость течения газов не должна зависеть. Но практика показывает абсолютно противоположные результаты.
- Чрезмерная глубина ведет к увеличению скорости. Такой исход считается неблагоприятным, так как тепло не будет успевать передаваться в комнату и вместе с теплым воздухом покинет помещение через дымоход.
- Малая глубина топки – прямая причина плохой тяги. Комната постепенно начнет наполняться продуктами сгорания.
Полезно знать: Установка камина в деревянном доме, основные этапы работы
Стандартную глубину привязывают к высоте окна. Она составляет 2/3 от значения последней. Выбранные пропорции проверены годами и являются истиной, к которой нет необходимости подбирать теорию.
Готовый чугунный вариант
Полный расчет камина подразумевает вычисление параметров и для дымохода. Но здесь основные показатели находятся в зависимости от формы дымового канала. В поперечном сечении канал может представлять собой круг, квадрат или прямоугольник.
Конвекционные потоки поднимаются по дымоходу по сложной траектории, которая похожа на спираль. В результате этого в канале круглого сечения воздушные массы практически не встречают препятствия. В остальных двух видах каналов по углам образуются микропотоки, которые своим завихрением препятствуют движению дыма. В таких дымоходах целесообразно говорить об эффективном канале, с площадью, гораздо меньшей площади дымового отверстия.
Данная теория является доказательством того факта, что при одинаковой высоте дымохода величина тяги зависит от формы сечения канала. Усредненные параметры дымохода можно установить и их придерживаться при строительстве. На длину трубы будет влиять место ее выхода сквозь кровлю. Здесь важно не соблюдение пропорций, а расстояние от трубы до конька. Если оно варьируется в пределах 1,5 м, то труба возводится выше верхней точки крыша на 0,5 м.
Таблица на основе габаритов дымовой трубы
Следующий диапазон расстояний, ограниченный тремя метрами, соответствует равенству уровней трубы и конька. При расстоянии от трубы до конька, превышающем 3 м необходимо применить геометрические построения. Мысленно следует провести горизонтальную линию через самую верхнюю точку крыши. От нее отсчитать угол 10° градусов и провести луч. Наша труба должна заканчиваться на пересечении луча и оси дымового канала.
Не следует забывать и про площадь канала. Она должна быть в 10 раз меньше, чем площадь каминного окна. Если выполнить канал с большей площадью, то это не приведет к увеличению тяги, как может показаться на первый взгляд. Слишком большая площадь способствует прорыву потоков холодного воздуха из атмосферы в комнату. Это явление называется обратной тягой.
Полезно знать: Раствор для кладки камина, использование готового варианта и создание своими руками
Что еще не учли
Все габариты, которые были перечислены выше, находятся в определенной зависимости друг от друга. За исходную точку расчета мы предлагали взять площадь комнаты, что является вполне обоснованным решением. Однако в некоторых случаях задачу приходится решать с конца. Например, если в доме обустроен дымоход, который по своим функциям соответствует требованиям для каминов. Тогда все расчеты придется начинать от площади канала.
Есть определенные показатели, которые не связаны математической зависимостью, но являются определяющими для нормальной работы камина.
- Высота каминного окна от пола может быть около 0,3-0,4 м (в зависимости от наличия ниши для хранения дров).
- Подиум для портала выступает от его границ спереди на 0,5 м, а по бокам на 0,3 м.
- Угол дымового зуба равен 20° градусов.
- Боковые стенки топки сужаются в сторону дымохода, образуя угол с нормалью от 45° до 60° градусов.
Теперь вы знаете все о формировании геометрических размеров камина. Удобнее ли пользоваться этими знаниями или готовыми таблицами, чтобы понять, какая должна быть ширина камина, его высота? На этот вопрос каждый мастер дает персональный ответ.
Камин – это уют, оригинальный дизайн и домашняя атмосфера. В настоящее время благодаря многообразию моделей камин можно установить даже в небольшом доме или гостиной, расположив его компактно – в нише или в углу.
Размеры углового камина
Первый вопрос, который возникает у людей, решивших возвести в доме угловой камин – размеры камина, а также материал, из которого он будет сделан.
Определение размеров камина
С выбором материала, как правило, не возникает проблем, это вопрос личных предпочтений, финансовых возможностей, а также конструкции здания. Так, например, установка кирпичного камина в типовой городской квартире потребует серьезной реконструкции перекрытий, ремонта и согласований с надзорными органами. Поэтому владельцы квартир часто отдают предпочтение электрическим или биокаминам, не требующим установки дымохода, выполняющим скорее декоративную функцию. Если же основное назначение камина – обогрев частного дома, то оптимальным выбором станет металлический или кирпичный камин с дровяной или газовой топкой.
Естественно, при всем многообразии моделей угловые камины имеют совершенно разные размеры. Для декоративных каминов размер определяется исходя из общего дизайна и планировки дома, а для отопительного камина необходимо также учитывать площадь обогреваемых помещений.
Декоративный угловой камин – максимальные размеры
Размеры углового фальш-камина, выполненного своими руками, выбирают исходя из размеров комнаты. Чтобы конструкция не выглядела громоздкой, площадь углового камина не должна превышать 1/25 площади комнаты. Так, для гостиной в 20 квадратных метров оптимальная площадь камина должна быть не более 0,8 метра, а длина его сторон, примыкающих к стенам, не должна превышать 1,2 метра.
Конструкцию можно сделать более легкой и не загромождающей пространство, но вместе с тем функциональной, если пристроить к фальш-камину полки с обеих сторон. Эти полки могут играть роль подставок под книги, сувениры и безделушки.
Угловой декоративный камин с полками
Аналогичным образом рассчитывают размеры портала под встроенную электрическую топку или биокамин, но в этом случае необходимо учитывать также установочные размеры топки, которые указаны в паспорте. Например, для топки биокамина с габаритами 625х628х267 мм, чертеж которой приведен на рисунке, необходимо выбрать размеры портала.
Топка встраиваемого биокамина
Габаритные размеры топки
Для того чтобы рассчитать его ширину, необходимо прибавить к ширине топки ширину боковых обрамлений и консолей портала, а к высоте – высоту дровницы, каминной полки, декоративных элементов. Необходимо также учесть глубину топки. Примем ширину боковых обрамлений 250 мм с обеих сторон, высоту дровницы 400 мм, а высоту карниза и каминной полки – 300 мм. В результате мы получим ширину камина 1125 мм, высоту – 1328 мм. Ширина боковых стенок портала с учетом глубины топки примем 250-300 мм. Длина прилегающих к стенам сторон для симметричного камина рассчитывается как ширина портала, деленная на 1,4 – в нашем случае она будет равна 0,8 м.
Проще всего взять чертеж топки в трех проекциях и прямо на нем начертить чертеж портала с учетом всех расстояний, после чего рассчитать требуемые размеры. Можно также приобрести готовый портал, размеры которого соответствуют выбрнной вами топке – специалисты торгового центра помогут вам в этом.
Топка, установленная в готовый портал
Камин из металла
Камины из металла бывают нескольких видов: напольного размещения, в готовом корпусе с декоративной отделкой, или встраиваемые топки. Они могут работать на дровах, пеллетах, газу в зависимости от выбранной модели. Размеры таких каминов для конкретного помещения определяют по обогреваемому объему воздуха – этот параметр называется мощностью и указывается в паспорте на камин. Для выбора подходящего камина нужно рассчитать площадь дома, которую вы планируете обогреть, умножить ее на высоту потолков, а полученный объем разделить на 20. Вы получите минимальное значение мощности камина, необходимое вам для обогрева.
Например, для загородного дома площадью 60 квадратных метров с высотой потолка 2,7 м объем помещения составит примерно 160 кубов. Нужно разделить этот показатель на 20, получится необходимая мощность 8 кВт. Для такого дома вполне подойдет печь-камин с мощностью 9 кВт, представленная на рисунке. Ее размеры указаны на чертеже.
Печь-камин «Амур»
Размеры и мощность печи-камина «Амур»
Для встроенной топки после выбора модели с необходимой мощностью расчет размеров портала проводят так же, как для декоративного камина. Исключение составлет случай, когда топка ставится в подготовленный корпус камина из кирпича. Для такого камина при расчете необходимо учитывать стандартные размеры кирпича, чтобы избежать дополнительной подгонки.
Размеры кирпичного углового камина
Самый сложный случай, требующий тщательных расчетов, это строительство дровяного углового камина из кирпича. В этом случае необходимо провести предварительный расчет минимальных размеров топки и дымовой трубы в зависимости от обогреваемого помещения, после чего адаптировать результаты под стандарные размеры кирпича.
Для расчета необходимо знать площадь обогреваемой комнаты или дома. Этот показатель делят на 100, в результате получается площадь топки. Топку в угловом камине выполняют треугольной или трапецивидной с сужением к задней стенке – такая форма способствует лучшей теплоотдаче.
Для топки с треугольным дном ширину передней части находят так: извлекают квадратный корень из значения площади и умножают его на два. Глубину обеих боковых сторон определяют, разделив ширину на 1,4. Высота топки для классических угловых каминов обычно чуть больше ее ширины. Диаметр дымового отверстия должен быть в пределах 1:10…1:15 площади топки. Например, необходимо рассчитать размеры углового камина из кирпича для отопления гостиной 30 квадратных метров. Для этого делят площадь на 100, получают значение 0,3 квадратных метра. Находят ширину топки: извлекают квадратный корень из 0,3 и умножают знчение на 2, получают 1,1 м – такая ширина соответствует примерно 4 кирпичам. Глубина боковых сторон будет равна 1,1/1,4 = 0,78 м – 3 кирпича.
Определение размеров трапециевидной топки углового камина
Для определения размеров топки трапецивидной формы можно использовать готовую таблицу. По результатам расчетов выбирают подходящую модель камина из представленных на рисунках ниже, и кладут камин в соответствии с порядовкой.
Угловой камин с треугольной топкой
Угловой камин с увеличенной топкой
Угловой камин со скругленной топкой
Другие важные размеры каминов
Если ваш камин устанавливается на отдельный фундамент, при его заливке необходимо соблюдать некоторые требовния:
- Бетонное основание должно быть больше площади камина на 5-10 см с каждой стороны;
- Фундамент камина нельзя жестко скреплять с фундаментом дома, он должен отстоять от него не менее, чем на 10 см, и это рсстояние после затвердевния бетона необходимо засыпать песчаной подушкой;
- Высота фундамента должна быть ниже уровня чистового пола на 2 ряда кладки, то есть на 15 см. Перед началом возведения камина фундамент гидроизолируют рубероилдом в два слоя и выкладывают из кирпича основание по схеме первых двух рядов порядовки на цементный раствор.
Также необходимо соблюсти противопожарные расстояния в 25 см от трубы до балок перекрытия и стен, а сгораемые конструкции у стенок самого камина обезопасить с помощью толстой фольги.
Не менее важно правильно спроектировать площадь дымового отверстия и высоту дымохода, чтобы обеспечить хорошую тягу и исключить задымление комнаты. Площадь дымового отверстия должна быть в пределах 1:10…1:15 площади топки. Для примера, площадь одного кирпича составляет 0,03 квадртных метра, что соответствует площади топки 0,3-0,45 квадрата. Высота прямой части дымохода должна быть такой, чтобы обеспечить устойчивую тягу – обычно ее делают в диапазоне 3-5 метров. Если высота трубы у вашего камина получается больше, нужно предусмотреть колена с изгибами, в противном случае тяга будет слишком сильной, и дрова будут прогорать моментально. Высота трубы над уровнем крыши зависит от расположения ее относительно конька, она должна соответствовать схеме.
Высота трубы по СНиП 41-01-2003
Как видно из статьи, построить угловой камин, размеры которого рассчитаны заранее, совсем несложно. Чтобы лучше узнать технологию возведения декоративных или угловых дровяных каминов из кирпича, рекомендуем вам ознакомиться с другими статьями на нашем сайте.
Рекомендуем статьи по темеПорядовка кладки углового…Угловая печь камин для да…Угловой камин из гипсокар…Используемые источники:
- https://otopleniehouse.ru/uglovoj-kamin/
- http://sdelaikamin.ru/uglovye/uglovoj-kamin-razmery-13
- https://qustu.com/kak-postroit-uglovoj-kamin-iz-kirpicha/
- https://ochg.ru/kaminy/montazh/razmery-kamina.html
- https://kamin-expert.ru/uglovyie-kaminyi/uglovoy-kamin-razmeryi.html
-110x80.jpg)
