Твердотопливный котел в доме без котельной

Из-за приличных размеров и веса отопительные агрегаты, сжигающие твердое топливо, выпускаются только в одном исполнении — напольном. Зато перед монтажом не нужно получать каких-либо разрешений, главное — соблюсти элементарные правила безопасности и удобства обслуживания. Этот вопрос мы и обсудим в данной публикации: рассмотрим, как правильно делается установка твердотопливного котла и подключение к водяной системе отопления частного дома.

Инструкция по монтажу дровяного котла

Независимо от того, какую разновидность ТТ-котла вы купили – прямого горения, пиролизный или пеллетный, порядок установки остается неизменным и состоит из таких этапов:

1. Выбор конкретного места в частном доме под размещение теплогенератора.
2. Подготовка помещения к установке.
3. Устройство приточно-вытяжной вентиляции.
4. Инсталляция отопительного агрегата и дымохода.
5. Подключение к системе отопления (обвязка) и проверочный запуск.

Примечание. В зависимости от модели дровяного либо угольного котла может понадобиться присоединение к электрической сети.

Первые 3 пункта списка относятся к подготовительным работам, что вовсе не умаляет их значимости. Если неправильно выбрать месторасположение агрегата и не предусмотреть нормальной вентиляции, то возникающие проблемы вам придется решать в процессе эксплуатации, посреди отопительного сезона. Так что предлагаем разобрать каждый пункт в отдельности.

Для верного подбора источника тепла по мощности рекомендуем сделать расчет тепловой нагрузки на отопление, воспользовавшись подходящей методикой.

Где лучше поставить ТТ-котел

Примечательно, что ни в одной стране бывшего СССР по сей день не разработано конкретного нормативного документа, регламентирующего монтаж котлов на твердом топливе в частных и многоквартирных домах. Основная часть требований изложена в СНиП «Отопление и вентиляция», отдельные нормы встречаются в документе СНиП 31–02-2001 «Одноквартирные дома» (для России) и в прочих разрозненных актах.

Справка. Многие интернет-ресурсы отсылают нас читать громадный СНиП «Котельные установки», не учитывая, что его действие распространяется на теплогенераторы мощностью свыше 360 кВт (п. 1.2). Другие предлагают нам руководствоваться правилами для газовых отопителей. Оба варианта ошибочны: требования к размещению бытовых ТТ-котлов не столь жесткие.

Мы проанализировали нормативную документацию, касающуюся размещения дровяных водогрейных отопителей, прибавили к ним практический опыт наших экспертов и составили перечень рекомендаций по расположению агрегата:

1. Использование дров, угля и даже брикет с пеллетами предполагает повышенную запыленность, а в процессе топки внутрь помещения попадает дым в разных количествах. Поэтому ставить котел в дом крайне нежелательно, хоть нормы и дозволяют размещение на кухне, в коридоре и других комнатах, кроме спален.
2. Лучшие места для твердотопливного теплогенератора: котельная на улице (обособленная либо пристроенная к существующему зданию), техническое помещение внутри дома, подвал или гараж. Крайний вариант – хорошо проветриваемый коридор.


3. Агрегат желательно ставить поближе к внешней стене, чтобы не прокладывать длинный горизонтальный участок дымохода или не выводить его наружу сквозь перекрытия.
4. Чтобы обслуживать и чистить теплообменник ТТ-котла, обеспечьте к нему доступ с нужных сторон. В идеале спереди должно быть не меньше 1 м свободного пространства, а по бокам и сзади – 60 см (минимум — 25 см).


5. Не рассчитывайте подключить газоход дровяного отопителя к кирпичным вентиляционным каналам внутри стен, это категорически не допускается.

Совет. Перед тем как приобрести и установить котел длительного горения типа Stropuva, сопоставьте его высоту с помещениями. Обдумайте расположение другого крупногабаритного оборудования – теплоаккумулятора, буферной емкости и бойлера косвенного нагрева.

В топочных малой площади придвигайте котел необслуживаемой стороной к одной из стен (минимальный отступ – 10 см), а сзади оставьте проем шириной не меньше 250 мм, как сделано на фото.

О подготовке помещения

Что необходимо сделать, перед тем как установить ТТ-котел в предназначенное помещение дома:

• предусмотреть основание и при необходимости отлить бетонный фундамент;
• пробить в стене отверстия для дымоходной трубы и вентиляции;
• стены и полы, построенные из горючих материалов, защитить от возгорания листами металла, асбестоцемента, базальтового картона или минерита.

Рекомендация. Если в топочной сделано только освещение, то подведите туда электрическую линию от розеточной сети. Все равно придется запитать циркуляционный насос, а то и автоматику нового теплогенератора.

Деревянную обшивку стен и пола отдирать не обязательно. Если котел придвинут к горючей стене ближе, чем на 38 см, закройте последнюю одним из перечисленных выше материалов. Такой же лист уложите на пол снизу и перед ТТ-котлом с выступом на 80 см. Это защита от вылетающих из открытой дверцы частичек жара.

По поводу фундамента, требуемого всеми производителями в инструкции по эксплуатации, дадим такие рекомендации:

1. Маломощные отопители весом до 200 кг спокойно ставьте на цементную стяжку. Если она устроена правильно, то без проблем выдержит такую нагрузку.


2. Установка твердотопливного котла весом до 300 кг потребует армированной железобетонной стяжки толщиной 10—12 см, а свыше 300 кг – отдельной фундаментной плиты.
3. Пеллетные теплогенераторы, оборудованные подающим шнеком и электродвигателем, оказывают на основание вибрационную нагрузку. Значит, нужно отливать фундамент, изображенный на схеме.

Совет. Небольшие ТТ-котлы допускается размещать на деревянном полу. Но сначала вам придется усилить этот участок своими руками, установив дополнительные лаги из бруса минимальным сечением 100 х 50 мм.

Если в котельной планируется ставить бак – аккумулятор и прочее тяжелое оборудование, нет смысла заливать фундаменты для каждой единицы. Сделайте промышленные полы – бетонную стяжку высотой 12 см с армированием металлическими стержнями диаметром 8—14 мм. Свяжите проволокой сетку с размерами ячеек 20 х 20 см и уложите ее на подушку из утрамбованного щебня, как показано на видео.

Как сделать вентиляцию в котельной

Воздухообмен в топочной организуется с целью:

• обеспечить твердотопливному котлу нужное количество воздуха на горение;
• выбросить наружу дымовые газы, случайно попадающие из топливника в помещение;
• компенсировать удаленный воздух таким же количеством притока.

Для справки. Чтобы полностью сжечь 1 кг древесины, необходимо подать около 4.6 м³ воздуха. Горение 1 кг каменного угля потребует от 8 до 9 м³ в зависимости от сорта и качества.

Организовать приточно-вытяжную вентиляцию в котельной с твердотопливным агрегатом вам помогут следующие рекомендации:

1. Вытяжное и приточное отверстие располагайте в разных концах топочной. Первое сделайте под потолком, а второе – в нижней зоне, поближе к ТТ-котлу.
2. Не делайте вытяжку рядом с теплогенератором, оснащенным вентилятором – нагнетателем или дымососом, как показано на фото. Работающая турбина принудительно опрокинет тягу в воздуховоде и превратит вытяжку в приток.


3. Если в котельную ведет дверь из дома, то приточную решетку лучше встроить в нижнюю часть ее полотна. Подача нагретого воздуха повысит эффективность сжигания дров.
4. Поскольку львиная доля притока попадает в камеру сгорания, реагирует с углеродом дров и выходит наружу в виде углекислого газа, вытяжное отверстие надо сделать меньше приточного.

Сечение вытяжки рассчитывайте укрупненно: тепловую мощность отопителя умножьте на 8 и получите площадь проема в см².

Пример. Для котла 25 кВт сечение составит 25 х 8 = 200 см² или 0.02 м². Размеры вытяжного проема определить несложно – 10 х 20 см (0.1 х 0.2 м). Для притока возьмите решетку 15 х 20 см.

Видео: варианты размещения отопительного агрегата

Монтируем теплогенератор и дымоход

Как таковой монтаж котла отопления на пол или фундамент сложности не представляет – агрегат надо выставить в проектное положение и выровнять по вертикали за счет регулируемых ножек либо металлических подкладок. Скрупулезно выдерживать соосность дымоходного патрубка и отверстия в стене необязательно: они без проблем совмещаются за счет поворота колен.

Важный момент. Чтобы во время эксплуатации не возникало проблем с образованием конденсата, дымоход дровяного отопителя настоятельно рекомендуется собирать из утепленных труб – сэндвичей. Второй вариант – изготовить дымоход своими руками: взять обычную трубу и обшить ее базальтовым волокном.

Проще всего смонтировать наружный дымоходный канал приставного типа. То есть, прикрепить трубу вертикально к стене и присоединить газоход от ТТ-котла через тройник. В деревянном доме проход сквозь наружную стену или перекрытие для вывода на кровлю выполняется с соблюдением правил пожарной безопасности по следующей технологии:

1. Вырежьте в перегородке квадратный проем, чьи размеры больше внутренней дымоходной трубы на 38 см в каждую сторону. Например, если диаметр канала равен 100 мм, а толщина утеплителя сэндвича составляет 5 см, то размер проема выйдет 100 + 380 х 2 = 860 мм.
2. Установите проходной узел из оцинкованной стали в виде короба.
3. Пропустите через него сэндвич – трубу, а пустоту заполните базальтовой ватой.
4. Закрепите наружную крышку узла.

Примечание. Сквозь стену из кирпича или пеноблока дымоход прокладывается с применением стальной гильзы и уплотнения.

Дальше перечислим требования, которые необходимо выдержать при монтаже дымоходного канала:

• число поворотов трубы – не более трех, минимальная высота (считается от колосниковой решетки котла) – 5 м;
• секции (модули) стыкуются между собой таким образом, чтобы конденсат мог стекать внутри трубы, а дождь – снаружи;
• горизонтальную часть монтируйте с небольшим уклоном в сторону теплогенератора;
• в нижней части установите ревизионный люк и сборник для конденсата;
• чтобы не пришлось пересекать кровельный карниз, обойдите его трубой с использованием двух колен 30°;


• стеновые кронштейны не должны совпадать со стыками секций дымохода;
• на оголовок дымохода поставьте колпак в виде конуса либо вращающегося флюгера.

Правильная установка и сборка модульного дымохода отражена на двух схемах подключения, где показана наружная и внутренняя прокладка сквозь перекрытие.

Важное замечание. Проследите, чтобы оголовок дымоходного канала не оказался в зоне ветрового подпора крыши вашего или соседнего дома. Чтобы тяга была устойчивой, поднимите трубу до отметки, показанной выше на схеме.

Подключаемся к системе отопления

Когда установка твердотопливного агрегата и монтаж дымохода завершены, переходите к обвязке котла. Здесь действует главное правило: в работающий теплогенератор (особенно с чугунным теплообменником) не должна попадать холодная вода. Тогда на стенках топливника от перепада температур образуется конденсат, превращающийся в вязкую корку после перемешивания с сажей.

Для справки. Липкий налет тяжело счищается, вдобавок он заметно снижает КПД твердотопливной установки.

Выделение конденсата при работе твердотопливного котла сводится к минимуму с помощью типовой схемы обвязки с байпасом и трехходовым клапаном, настроенным на фиксированную температуру теплоносителя 50 или 55 °С. Вода циркулирует по малому кругу до тех пор, пока не нагреется до указанной температуры, потом клапан начинает подмес холодной воды из системы отопления.

Все тонкости подключения котла на твердом топливе изложены в отдельной публикации. Там же приведены схемы обвязки отопителя с буферной емкостью и параллельными источниками тепла – газовым и электрическим.

Совет. Выполняя обвязку пеллетного котла, обратите внимание на присоединение блока управления и горелки. В изделиях европейских производителей встречается система автоматического пожаротушения, запитанная от водопроводной сети. Чтобы не наделать ошибок, перед монтажом пеллетного ТТ-котла стоит проконсультироваться с техническим специалистом данного бренда.

Ваша задача – установить запорную арматуру, расширительный бак для закрытой системы отопления и циркуляционный насос в соответствии со схемами, заполнить трубопроводную сеть и создать в ней давление около 1 Бар. Дальше – пробная растопка и проверка работоспособности. Полный комплекс работ по монтажу котла на дровах отражен в очередном видео:

Заключение

С одной стороны, установка твердотопливного водогрейного котла – процедура довольно простая в исполнении, жестких требований к ней не выдвигается и разрешений от чиновников не требуется. С другой стороны, процесс хлопотный и трудоемкий, связанный с тысячей мелких нюансов. Впрочем, у домовладельца всегда есть выбор: выполнить все работы самостоятельно или отдать какую-то часть (например, обвязку) обученному персоналу специализированной фирмы.

Установка твердотопливного котла (ТТ) позволяет значительно сократить расходы на отопление жилища. При правильном подходе, экономить можно не только в процессе эксплуатации, но и на стадии монтажных работ, выполнив их своими руками.

Об основных требованиях и тонкостях установки котельного оборудования и будет рассказано в данной публикации.

Содержание статьи:

Дымоход

Любой котельное оборудование, в котором тепловая энергия производится путем сжигания топлива, должно быть оснащено дымоотводом. Как правило, дымовая шахта закладывается еще на этапе проектирования здания. Если стационарный дымоход в топочной не предусмотрен, то его следует смонтировать самостоятельно. Чаще всего для этого применяются сендвич-модули из нержавеющей стали, которые представляют собой двустенные, утепленные отрезки дымохода, которые легко собираются в единую конструкцию.

На рисунке показано три варианта обустройства дымохода для ТТ котельной установки.

Основные требования к дымоходу:

• Сечение дымоотводящей трубы должно быть постоянным на всем протяжении. Для бытовых моделей это 150 – 200 мм².
• Не допускаются изгибы и наклоны дымохода. В случае крайней необходимости допускается смещение не более, чем на 1 м с уклоном участка не более, чем на 30°.
• Стыка секций (сендвич-модулей) не должны проходить внутри перекрытия.
• Высота дымохода должна обеспечивать разряжение в котле не менее 10 Па.

Важно: Современные кровельные материалы обеспечивают высокий предел огнестойкости. Для предотвращения пожаров рекомендуется оснащать дымоходы искроуловителем.

Этапы монтажных работ

Выше были рассмотрены вопросы, связанные котельным помещением: организацией места монтажа ТТ котла, системы вентиляции и дымоотведения. Итак, как установить твердотопливный котел в доме?

1. Удалить заводскую упаковку и произвести сборку оборудования согласно документации.

   Совет: Не устанавливайте и не подключайте автоматику и навесное оборудование до полного монтажа котлоагрегата на фундамент.

2. Установите котел на подготовленное основание так, чтобы патрубок дымовых газов находился напротив дымоотводящего канала.
3. Закрепите установку на фундаменте, используя уровень.
4. Подключите ТТ теплогенератор к системе дымоудаления.
5. Установите вентилятор, автоматику на котлоагрегат.

Далее следует этап подключения устройства к коммуникациям, системе отопления и обвязке, согласно выбранной схеме. На этом следует остановиться более подробно.

Схемы подключения

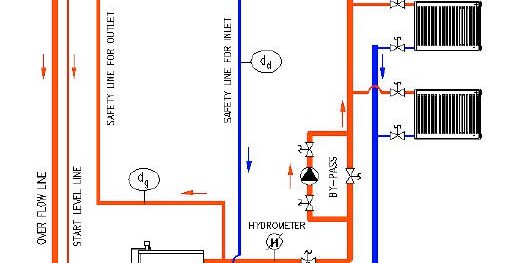

Существует несколько схем обвязки котельной установки, которые реализуются в зависимости от особенностей системы отопления дома.

Схема подключения твердотопливного котла к системе отопления гравитационного типа заключается в следующем: «подача» и «обратка» подключаются непосредственно к котлоагрегату. На «подаче» устанавливается группа безопасности, состоящая из манометра, подрывного клапана и воздухоотводчика. Расширительная емкость монтируется в самой верхней точке отопительной системы. Основное достоинство данной схемы – это энергонезависимость.

Подключение твердотопливного котла к закрытой системе отопления с принудительной циркуляцией, предполагает наличие трехходового клапана, который предотвратит попадание теплоносителя с низкой температурой в котельную установку.

Один из вариантов данной схемы может включать в себя бойлер косвенного нагрева для создания системы ГВС коттеджа. Популярным решением в схеме с ТТ котлом является использование аккумулятора тепла. Данная схема может быть реализована совместно с бойлером косвенного нагрева и контуром «теплых полов».

В качестве заключения: На основании СНиП, после подключения к коммуникациям и обвязки котлоагрегата необходимо провести гидравлические испытания под давлением 1,3 кг/см². Только после осмотра системы на предмет протечек и ревизии котла можно провести пробный запуск оборудования и настройку терморегулятора.

Установка твердотопливного котла в частном доме не требует особых знаний и специфических работ, но мы настоятельно рекомендуем доверить данную работу профессионалам. От грамотного монтажа зависит долговечность оборудования и микроклимат в вашем жилище.

>>> Все про аренду авто на Кипре <<<

Содержание:

Установка твердотопливного котла в частном доме

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

• В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
• Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

1. Изделие освободить от заводской упаковки.
2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
6. Подключить котел к системе отопления по выбранной схеме.

Работа котла в самотечной системе отопления

Самая простая схема установки твердотопливного котла предусматривает подключение к самотечной системе отопления.

Схема установки твердотопливного котла

Здесь подающий и обратный трубопроводы подключены напрямую к выходным патрубкам отопительной установки. На выходе из котла монтируют группу безопасности, которая включает в себя воздухоотводчик, манометр и предохранительный клапан. Между коллектором группы безопасности и выходом из агрегата не должно стоять никакой запорной арматуры. Расширительный бак ставят выше системы отопления. В одноэтажном доме логично бак поставить в топочной, в двухэтажном – на чердаке.

Приведенная схема монтажа твердотопливного котла изображена условно, такая система работает лучше, если агрегат находится ниже уровня батарей отопления. Иногда с этой целью в стяжке пола выполняют специальное углубление для установки отопителя. Главное достоинство такой системы – автономная работа, не зависящая от подачи электроэнергии. К ней хорошо подходят классические твердотопливные котлы нижнего горения без комплекта автоматики и нагнетателя.

Схемы с принудительной циркуляцией

В системе отопления с циркуляционным насосом возможны перепады температуры после отключения электроэнергии. Это опасно для чугунных камер сгорания, поэтому схема обвязки должна включать первичный контур циркуляции с трехходовым клапаном, как показано на рисунке.

Схемы с принудительной циркуляцией

Клапан регулирует температуру воды в обратном трубопроводе, благодаря этому холодная вода не попадет в котел, а будет постепенно подмешиваться к теплоносителю, циркулирующему по малому кругу. Для настройки системы в схеме задействован балансировочный вентиль.

В последние годы для подачи ГВС популярность приобрели аппараты, нагревающие воду от теплоносителя, циркулирующего в системе обогрева. Для небольших коттеджей, имеющих несколько веток радиаторного отопления, подойдет следующая схема подключения твердотопливного котла с бойлером косвенного нагрева:

Схема обвязки котла и бойлера

Здесь бойлер включен параллельно с ветками отопления сразу после первичного контура циркуляции. Это обеспечивает отбор теплоносителя с высокой температурой для нагрева воды на ГВС. На выходе из нагревателя установлен проходной термостатический клапан, не позволяющий теплоносителю свободно протекать через теплообменник бойлера. Устройство открывается, когда температура воды снизится до определенного значения, что бывает только при использовании ГВС.

Для больших домов с несколькими котлами на разных видах топлива, в которых для отопления применяются радиаторы, теплые полы и стеновые панели, принимается более сложная схема обвязки котла и бойлера косвенного нагрева:

Схема подключения газового и твердотопливного котла

В этом случае правильная установка твердотопливного котла своими руками заключается в его подключении к теплоаккумулятору совместно с электрическим нагревателем. Каждый источник тепла снабжен своим циркуляционным насосом, который управляется контроллером котла, вода в первичном контуре движется только по необходимости. Бойлер и каждый из остальных потребителей также имеют свой насос. Они могут работать постоянно, но чаще насосами управляет электронный блок, контролирующий климат и потребление горячей воды в доме.

Заключение

Учитывая стоимость монтажа твердотопливного котла, имеет смысл это сделать собственноручно. Ведь данное мероприятие не отличается повышенной сложностью и часто не требует сварочных работ. Возможно, для выяснения всех нюансов и выбора схемы надо посоветоваться со специалистом, а потом уже приступить к монтажу.

Сегодня у нас на повестке дня принципиальная схема котельной частного дома. Мы рассмотрим ее на примере помещения для установки ТТ котла. Какие требования предъявляются, какой должна быть котельная на твердом топливе, какой должна быть площадь, наличие дверей и окон, системы пожаротушения и тому подобное.

Почему именно котельная на твердом топливе? Потому что, например, газовый настенный котел или электрический теплогенератор можно повесить хоть в кухне, хоть в коридоре. Для газовых настенников мощностью до 30 квт требований жестких по размещению нет.

А вот ТТ котлы и их «собратья» на жидком топливе, а также вообще все напольные котлы уже в коридоре не поставишь и на кухне не приткнешь.

Площадь котельной

Котельная для твердотопливного котла может быть любой площади? Парадокс, но это так! Я видел помещение для твердотопливного котла, в котором помещался КЧМ-5 Комби, и более там ничего не было, площадь того помещения была ровно 2 кв. метра.

Конечно, это уже абсурд и некоторое пренебрежение правилами пожарной безопасности. Но у некоторых хозяев выхода нет, и нет возможности пристраивать отдельный пристрой под размещение теплогенератора.

А то помещение с КЧМ-5, конечно же, имело стены из несгораемого материала и перекрытия такие же – из бетона.

Однако, чтобы было удобно топить ваш ТТ котел, все таки есть требования по площади помещения, в котором он находится.

Котельная для твердотопливного котла должна быть следующих минимальных габаритов:

• От дверцы топки котла до стены должно быть не менее 1,2-1,5 метра.
• Если у вас шахтник, то минимальное расстояние от передней стенки не менее 1,2 метра.
• От боковых стенок котла до стенок из несгораемого материала минимум 1,0 метра.
• От боковых стенок котла до стенок из сгораемого материала, защищенного штукатуркой или минеритом – минимум 1,0 метра.
• От задней стенки котла, от среза тройника котла при заднем подключении, до стенки из сгораемого материала, защищенного штукатуркой или минеритом, 0,5 метров.
• По стенке из несгораемого материала (кирпич, бетон) труба за котлом может идти вплотную и крепиться к этой стенке через кронштейны.

В итоге, получаем, что котельная на твердом топливе, при условных габаритах котла 1,0 на 0,8 метра в основании, будет иметь минимальные размеры 2,8 на 2,5-3,0 метра. Такие размеры котельной позволят с минимальным комфортом, но безопасно, эксплуатировать теплогенератор на твердом топливе.

При других габаритах теплогенератора, когда мы, например, имеем пеллетный котел с бункером, установленным сбоку, размеры котельной будут увеличиваться на величину габаритов бункера.

Оборудование для котельной на твердом топливе

Что должно находиться в помещении, какова должна быть принципиальная схема котельной частного дома на твердом топливе?

Давайте прикинем состав:

1. Собственно теплогенератор с сопутствующими бункерами, топливными емкостями и т.п.
2. Обвязка твердотопливного котла, включающая в себя группу безопасности котла, циркуляционный насос и трехходовой клапан подмеса.
3. Бойлер косвенного нагрева для производства горячей воды для системы водоснабжения дома.
4. Дымоход для ТТ котла эффективного сечения и высоты.
5. Система слива котловой воды на случай профилактики теплогенератора.
6. Котловая автоматика – внутридомовая или погодозависимая.
7. Система пожаротушения в твердотопливной котельной.

Вот самая простая принципиальная схема котельной частного дома, в которой учтена и обвязка котла и подключение бойлера косвенного нагрева:

Особенности котельной в зависимости от видов топлива

Рассмотрим, какие есть особенности для разных видов используемого твердого топлива, какой должна быть котельная для твердотопливного котла на разных видах сжигаемых материалов.

Котельная на дровах

Собственно, котельная на дровах – это классическое помещение для твердотопливного котла, которая может иметь минимальные размеры. Основные отличия между разными помещениями – размер от дверцы топки по стены или дверей котельной. Он зависит от длины используемого полена.

Если используются длинные поленья, то расстояние – не менее 2 метров. Ведь вам придется не только загружать поленья в топку, но еще и открывать / распахивать при этом дверцу топки.

Если вы топите брикетами или евродровами, то это расстояние может быть минимальным. Не забывайте только, что кроме загрузки дров, вам еще придется выгребать золу, что также потребует свободного места перед топкой / зольником.

Пеллетная котельная

Размеры пеллетной котельной будут зависеть от того, как смонтирован бункер для пеллет. Пеллетная котельная будет не только отличаться по площади пола, но и по высоте котельной.

Так как при установленном высоком бункере на 400-600 литров или при бункере на 150-200 литров на котле, как например у Куппера, потребуется еще пространство над бункером для загрузки пеллет.

При высоком бункере лучше всего смастерить маленькую лестницу или использовать невысокую устойчивую стремянку для загрузки пеллет. Потому что поднимать мешки с пеллетами по 40 кг над головой для загрузки – нереально.

Котельная на угле

Котельная на угле отличается тем, что рядом очень удобно иметь вместительную углярку. И не таскать уголь ведрами из сарая, а максимально сократить путь от углярки до топки котла.

По размерам котельная на угле будет примерно равна дровяной котельной, с тем расчетом, что при вертикальной загрузке хорошо бы иметь сверху побольше места, чтобы орудовать ведром.

Котельная на опилках / древесных отходах

Размеры котлов на опилках или древесных отходах чуть больше, чем размеры обычных дровяных теплогенераторов. Системы ворошения топлива на колосниках позволяют эффективно сжигать такое быстро спекающееся топливо. Котел на опилках отличается также большим размером бункера или топливника для одной закладки топлива.

Топливник располагается сверху топки, а значит, котельная на опилках или древесных отходах должна иметь большую высоту, чем стандартная котельная.

Котельная на биотопливе / лузге

Если котельная на биотопливе или лузге оборудована пневмоподачей, то само помещение с котлом может иметь небольшие габариты. Если же используется подача лузги с циркулярным ворошителем, то такая котельная будет иметь большой бункер для лузги.

А минимально эффективный бункер – это 2,0 на 2,0 метра. Значит, и котельная на лузге будет иметь минимальные размеры 4,0 на 4,0 метра.

Главная / Твердотопливные котлы

Главное достоинство котлов на твёрдом топливе – энергетическая автономия, ведь для их эксплуатации используется недорогое сырьё: дрова, торф, опилки, уголь и т.п. Владельцы частных жилищ или небольших предприятий, устанавливая данное оборудование, сокращают затраты на отопление и ГВС.

Учитывая, что такие котлы можно сделать своими руками, то экономический эффект очевиден. А при использовании котлов длительного горения достигается высокая автономность работы. Учитывая требования по размещению, установке и подсоединению твердотопливного котла, можно выполнить эти процедуры самостоятельно.

Источник фото: dmir.ru

Они, естественно, будут другими по сравнению с установкой газового и электрического оборудования. Понадобится оборудование специального помещения с площадкой, а также правильная обвязка твердотопливного котла.

Требования к установке твердотопливных котлов

1. Твердотопливные установки необходимо размещать в сухом помещении. В зависимости от размера оборудования определяются параметры котельной. В среднем допускается площадь строения 7 кв.м. Кроме того, нужно место, где будет храниться топливо, защищенное от воздействия атмосферы.
2. Стены помещения нужно покрыть штукатуркой толщиной до 3 см или асбестом и листовым железом (до 8 мм). Если потолок котельной незащищён от огня, то расстояние между ним и верхней частью котла должно составлять от 120 см.
3. Оборудование нужно размещать на горизонтальном огнеупорном помосте толщиной около 7 см. Деревянное покрытие допускается только с наличием кирпичной кладки и стальным листом 3-4 мм или цементной стяжки толщиной до 5 см. Со стороны топочной камеры должна быть обустроена зона безопасности (до 40 см).
4. При установке твердотопливного котла в деревянном доме нужно уделить особое внимание защите деревянных конструкций. Помещение котельной нужно покрыть кирпичной кладкой.

Требования по установке котлов на твёрдом топливе чётко регламентируются Нормами Пожарной Безопасности (НПБ) и Строительными нормами и правилами (СНиП). Нужно строго следовать этим нормативным документам, так как от этого зависит эффективность работы и безопасность при эксплуатации.

Установка твердотопливного котла в частном доме

Прежде чем понять, как установить твердотопливный котёл, необходимо определиться с местом. Учитывая специфику данной площадки необходимо обустроить основание.

Источник фото: rotor.com.ua

На тот случай, если нельзя выделить отдельное помещение, можно использовать следующие места:

• на кухне;
• в коридоре с хорошей вентиляцией;
• в подвале;
• в гараже.

Согласно нормам твердотопливный котёл необходимо устанавливать близко к наружным стенам. Если расстояние до стены большое, то потребуется длинный горизонтальный дымоход. Также следует учесть, каким образом будет производиться очистка теплообменника.

Важно обеспечить пространство для полноценной его очистки. Рекомендуется оставить свободным не менее 1 м перед котлом и 0,6 м с других сторон. Строго запрещено подсоединять газовый ход к кирпичному ходу вентиляции, который проложен внутри стен.

Стоит учесть и расположение крупной мебели, интерьер и дизайн помещения. Для частного дома наиболее подходит использование котлов длительного горения, поскольку в условиях отсутствия специального персонала важно добиться максимальной автономности работы оборудования.

Фундамент под котел

Для любого вида твердотопливного котла обязательно следует сделать фундамент, ведь оборудование имеет внушительную массу и габариты. Без специального монтажа и при отсутствии опоры продавится основание пола.

Прежде, чем ставить котёл, необходимо предварительно сделать бетонный фундамент:

1. Пробиваются отверстия в стенах под сброс дыма и систему вентиляции.
2. Защищаются несгораемыми листами конструкции, которые склонны к воспламенению.
3. Подключается помещение к электропитанию, обеспечивая освещением в ночное время и работу циркуляционных насосов и автоматики.

Если котёл имеет массу меньше 200 кг, то разрешено делать цементную стяжку. Небольшие котлы на твёрдом топливе можно установить на пол, но потребуется заранее усилить место с помощью дополнительных лагов. Они формируются на основе бруса размером не менее 10х5 см. Если устанавливается несколько агрегатов с большим весом, то делается бетонная стяжка слоем 120 мм, её уплотняют стержнями из стали («промышленный» пол).

Источник фото: stroikabudet.ru

Если масса котла свыше 300 кг, то нужно установить обособленную плиту. Стоит помнить, что пеллетные котлы в процессе эксплуатации оказывают вибрационное воздействие на фундамент, поэтому его нужно строить по специальным рекомендациям.

Монтаж дымохода

Труба присоединяется очень просто вертикально к стене, для этого лишь нужно верно произвести расчёты диаметра и сделать аккуратно проём в стене. Связать дымоход с трубой нужно с помощью тройника. Для повышения безопасности конструкции в деревянных домах необходимо в нужной перегородке вырезать отверстие квадратной формы.

Источник фото: liveinternet.ru

Запрещено проектировать более 4-х поворотов и дымоходы, высота которых составляет более 5 м.

Стыковку необходимо выполнить таким образом, чтобы образовавшийся конденсат стекал по внутренней поверхности трубы, а капли дождя и тающий снег тёк по внешней стенке. Все горизонтальные элементы нужно установить с небольшим уклоном к котлу.

Установка мембранного бака

По типу размещения расширительные мембранные баки могут быть настенными и напольными.

При установке мембранного бака необходимо:

• располагать бак в котельной, недалеко от котла;
• обеспечить свободный доступ к аппарату для обслуживания;
• если используется настенный бак, то нужно учесть высоту, чтобы можно было достать до элементов обвязки;
• подводящая труба крепится отдельно, чтобы не нагружать своим весом мембранный бак;
• подводку нельзя прокладывать поперек прохода;
• нельзя размещать у стены, нужно наличие возможности осмотра со всех сторон.

Вентиляция

Для устойчивой работы котла нужен постоянный приток воздуха, что обеспечивает приточно-вытяжная вентиляция. Приточная должна иметь канал 30 на 30 см, расположенный внизу стены, а вытяжной канал размером 40 на 40 см, выполняется в 40 см от потолка.

Схема вентиляции. Источник фото: etotdom.com

Если не хватает тяги, то котёл не показывает требуемой мощности, а при её избытке процесс сгорания топлива идёт некорректно и неэкономно. В данном случае полезной будет установка регулятора тяги на твердотопливный котёл. Это устройство снабжает камеру сгорания кислородом в нужный момент.

Главные функции вентиляции:

• удаление продуктов горения наружу;
• обеспечение правильного горения топлива;
• восполнение расходуемого кислорода.

Для обеспечения нужного воздушного режима важно рассчитать характеристики вентиляционного оборудования, учитывая параметры котельной, оборудования и возможностей дымоудаления. Приточный вентилятор устанавливается у пола, а вытяжная у потолка, в близости от котла.

Подключение твердотопливного котла к системе отопления

Схема подключения. Источник фото: sxtmns2.appspot.com

Вышеупомянутые устройства обеспечивают подмес горячей воды в обратный трубопровод, чтобы обеспечить необходимую температуру на входе котла. В таких системах часто используются резервуары для подготовки горячей воды, такие как бойлеры косвенного нагрева.

В них расположен змеевик, по которому протекает нагретая котлом вода. В системе контуры водонагревателя и отопления располагаются параллельно. Это делается для того, чтобы обеспечить нагрев воды для ГВС при помощи теплоносителя с максимальной температурой. В случае когда нет возможности регулирования интенсивности выработки тепла используется буферная ёмкость, которую часто называют теплоаккумулятором. Его подключают к котлу для того, чтобы в пиковые режимы работы избыточное тепло направлялось на подогрев воды, а затем накопленная энергия расходовалась в целях горячего водоснабжения или отопления.

Закрытая система отопления

Подключение котла на твёрдом топливе в закрытые системы запрещается рядом законодательств, но она возможна и характеризуется повышенными требованиями к применяемому оборудованию.

Котёл должен иметь соответствующие прочностные характеристики и пройти необходимые испытания. Считается, что единственный способ – это использование двух контуров. Один должен быть открытым, в котором будет присутствовать расширительный бак, а второй, включающий радиаторное отопление и мембранный бак, уже будет закрытым.

В таком случае на подающем трубопроводе обязательно наличие устройств, предохраняющих котёл от воды с температурой выше 100°С. Также важно наличие автоматики, регулирующей интенсивность горения топлива, путём ограничения подачи воздуха.

Открытая

Этот вид систем наиболее характерен для твердотопливного оборудования. Это обусловлено высокой безопасностью, так как при резком увеличении температуры расширительный бак устраняет избыточную воду и давление и контуры продолжают дальше работать.

К достоинствам открытой системы отопления можно отнести:

• энергонезависимость;
• экономичность. Не требуется дополнительное оборудование для обеспечения циркуляции.

Недостатком выступает особенность монтажа:

• трубы должны иметь уклон, а элементы обвязки котла должны располагаться на определённом уровне;
• система открыта для доступа воздуха, что влечёт за собой коррозию;
• теплоноситель испаряется и поэтому потребуется его восполнение;
• меньшая эффективность отопления за счёт медленной естественной циркуляции.

Используемые источники:

• https://otivent.com/montazh-tverdotoplivnogo-kotla
• http://ventilationpro.ru/sistemy-otopleniya/tverdotoplivnoe-otoplenie/tonkosti-ustanovki-tverdotoplivnogo-kotla-v-chastnom-dome.html
• https://cotlix.com/34-montazh-tverdotoplivnogo-kotla
• https://kotlobzor.ru/skhema-kotelnojj/
• https://kotle.ru/tverdotoplivnye/ustanovka-tverdotoplivnogo-kotla
