Твердотопливный котел с водяным контуром: выгода для дома

Твердотопливный котел с водяным контуром — агрегат с автономным питанием, способный качественно отопить маленькие квартиры и достаточно большие площади.

В качестве источника энергии можно использовать дрова, торф, паллеты, уголь и экогорошек.

Прибор отлично подходит для установки в доме, не имеющего подвода к центральной системе отопления или газовой магистрали.

Отличительные особенности

Главная особенность таких агрегатов — наличие водяного контура. Они могут быть одноконтурными и двухконтурными. Первые способны только отапливать помещение, а вторые — дополнительно подготавливать горячую воду для последующего использования.

Топливо подается вручную или автоматически, в зависимости от модели. Если это автоматика, то котел имеет резервуар для размещения сырья. Топливо может загружаться в систему в течение недели без посторонней помощи.

Такие модели имеют высокую цену, поэтому человек предпочитает выбирать котел с ручной кладкой.

ВАЖНО!Одной закладки топлива хватает на 3-4 часа.

Чтобы составить образ твердотопливного котла с водяным контуром, необходимо рассмотреть принцип его действия:

1. Установка необходимой температуры в теплоносителе, подача топлива.
2. Нагрев теплообменника в водяном контуре.
3. Получаемая тепловая энергия аккумулирует со стенок водяной рубашки и происходит нагрев воды.
4. Несмотря на вид циркуляции воды в системе (естественный или принудительный), дом наполняется теплом за короткий промежуток времени.

Виды устройств

Каждый прибор имеет свои уникальные технические характеристики.

Но все модели можно разделить на несколько видов, в зависимости от типа процесса горения:

1. Традиционные. Отличительная особенность — процесс горения происходит снизу вверх. Топливо загружается вручную, продукты горения выводятся через дымоход. Котел не требует электричества для функционирования.
2. Длительного горения. Особенности — процесс сгорания идет сверху вниз, топливо закладывается сверху. Агрегат рассчитан на бесперебойную работу в течение суток без «дозоправки». За счет сложной конструкции котлы длительного горения имеют высокую стоимость.
3. Пиролизные. Особенности — наличие двух топливных камер: первая предназначена для сгорания твердого топлива, вторая — потребляет газ, который образовался в первой. Преимущества — высокий КПД, минимум отходов, экологичность. Но такие котлы требуют особого внимания — устанавливать их разрешено только в помещениях с влажностью 17-20%.
4. Универсальные. Особенности — функционирование на всех видах твердого топлива. Если сменить горелку, то можно использовать жидкое горючее. Модели оснащаются системой безопасности, которая исключает самопроизвольное возгорание или прекращение работы.

Достоинства и недостатки

Достоинства:

• высокое качество сборки, надежность и безопасность оборудования;
• длительный срок эксплуатации — некоторые модели способны прослужить более 10 лет;
• экономичный расход топлива, низкая себестоимость агрегатов и сырья;
• универсальность;
• нет необходимости производить регулярный технический осмотр;
• продукты горения пригодны для вторичного использования.

Недостатки:

• дровяные модели имеют низкий КПД — не выше 80%;
• необходимость каждые 5-6 часов загружать топливо в модели с ручной подачей.

Как выбрать и на что обратить внимание?

Основные рекомендации:

1. Мощность. Здесь покупателю следует обратить внимание на технические характеристики понравившейся модели. Производители указывают максимальную мощность, температуру, предполагаемую площадь.
2. Принцип работы. Главный нюанс — количество контуров. Агрегаты с одним контуром только выдают тепло в комнаты, а с двумя — дополнительно обеспечивают человека горячей водой для бытовых нужд.
3. Возможности. Приборы оснащаются различными системами для контроля процесса горения и фиксирования необходимой температуры. Некоторые современные модели оснащаются варочными панелями, на которых можно готовить пищу.
4. Тип топлива и стоимость. Здесь человеку лучше отталкиваться от личных предпочтений и финансовых возможностей. Экономичным считается горючее в виде угля, дровяного сырья.

Популярные фирмы-производители

Повышенным спросом пользуются твердотопливные котлы от российских, немецких, итальянских производителей.

Это Viessman, Buderus, Ferroli, ЭВАН, Лемакс. Ниже представлены модели, заслуживающие внимания.

Рейтинг ТОП-10 лучших моделей

Место	Наименование	Цена
ТОП-10 лучших твердотопливных котлов с водяным контуром
1	Лемакс Форвард-12,5 13 кВт	16 000 ₽
2	Лемакс Форвард-20	19 000 ₽
3	ZOTA Тополь М 20 20 кВт	34 000 ₽
4	Carbon 20 20 кВт	34 000 ₽
5	Protherm Бобер 20 DLO 19 кВт	54 000 ₽
6	Kentatsu ELEGANT-04 27 кВт	38 000 ₽
7	Buderus Logano S111-2-16 16 кВт	52 000 ₽
8	ЭВАН WARMOS TK-12 12 кВт	12 000 ₽
9	Теплодар Куппер Практик 20	18 000 ₽
10	Теплодар Куппер Практик 14 14 кВт	16 000 ₽

Лучшие твердотопливные котлы с водяным контуром

Лемакс Форвард-12,5 13 кВт

Отличительная особенность модели — наличие стального теплообменника с длительным сроком эксплуатации. Одноконтурный котел предназначен для отопления жилых домов, коттеджей, зданий административно-бытового назначения.

При этом не требует питания от электрической сети.

Тип системы водяного отопления не препятствует прибору нормально функционировать.

Характеристики:

• мощность — 13 кВт;
• тип камеры сгорания — открытый, управления — механический, установки — напольный;
• КПД — 75%;
• топливо — уголь, дрова, кокс;
• макс. температура теплообменника — 95 градусов, давление воды — 2 бар;
• наличие термометра;
• вид загрузки топлива — вертикальный;
• диаметр дымохода — 14 см;
• размеры — 37х90х58 см;
• вес — 70 кг;
• гарантия — 3 года.

Достоинства:

• высокий уровень безопасности и экологичности;
• ударопрочный теплообменник, дополнительно защищенный теплоизоляционными материалами;
• корпус изготовлен из стали толщиной 4 мм, что гарантирует его прочность и надежность;
• легкое подсоединение агрегата к дымоходу;
• доступная цена — от 14 900 рублей.

Недостатки:

• не предусмотрена система для чистки котла;
• плохая регулировка зольника.

Лемакс Форвард-20

Одноконтурный котел с вертикальной загрузкой топлива. Благодаря высокой мощности, он быстро прогревает комнаты в помещении и долго поддерживает заданную температуру.

Привлекательный внешний вид позволяет установить прибор в любое место и подстроить его под общий интерьер.

Также предусмотрена возможность подсоединения к системе водяного отопления с естественной циркуляцией.

Характеристики:

• мощность — 20 кВт;
• не требует электричества для работы;
• тип камеры сгорания — открытый, управления — механический, установки — напольный;
• КПД — 75%;
• материал теплообменника — сталь, макс. температура — 95 градусов;
• топливо — уголь, дрова, кокс;
• макс. давление воды — 2 бар;
• оснащение термометром;
• диаметр дымохода — 15 см;
• размеры — 41х90х58 см;
• вес — 78 кг;
• гарантия — 3 года.

Достоинства:

• толщина стали 4 мм, что влияет на долговечность конструкции;
• удобный способ загрузки;
• эффективный и быстрый нагрев больших помещений, площадь которых превышает 200 кв. м;
• экологичность топлива;
• простота монтажа и эксплуатации;
• доступная цена — от 18 900 рублей.

Недостатки:

• не обнаружено.

ZOTA Тополь М 20 20 кВт

Энергонезависимый одноконтурный котел с передней загрузкой топлива. Он оснащен топочными дверцами, которые открываются горизонтально и вертикально, закрываются на замок.

Теплообменник комбинируется со съемной заслонкой, что делает газоход двухходовым.

Поэтому наблюдается значительное увеличение площади нагрева с продолжительной теплоотдачей.

Характеристики:

• мощность — 20 кВт;
• тип камеры сгорания — открытый, управления — механический, установки — напольный;
• КПД — 75%;
• вид ТЭНов — опциональный, их макс. температура — 95 градусов;
• топливо — дрова, уголь;
• макс. давление воды — 3 бар;
• наличие термометра;
• диаметр дымохода — 15 см;
• размеры — 44х84,5х97,5 см;
• вес — 140 кг;
• гарантия — 1 год.

Достоинства:

• хорошее соотношение цены и качества — покупатель получает мощный агрегат за 30 с лишним тысяч рублей;
• простое использование, легкость загрузки;
• возможность установить газовую горелку на место шуровочной дверцы;
• быстрое очищение камеры и дымохода за счет незамысловатой конструкции.

Недостатки:

• необходимость вызова мастера, если решено дополнить агрегат другими функциями;
• быстрый расход топлива: антрацит — 1, 3 кг/ч, уголь — 2, 5 кг/ч, дрова — 3, 3 кг/ч.

Carbon 20 20 кВт

Одноконтурная модель с верхней загрузкой. Способна отопить помещения с площадью до 200 кв. м. Не требует подключения к электрической сети.

Имеет вместительный топливный бак, автономную систему загрузки.

Если грамотно эксплуатировать прибор, то он порадует своей функциональностью и долговечностью.

Характеристики:

• мощность — 7-20 кВт;
• тип камеры сгорания — открытый, управления — механический, установки — напольный;
• КПД — 80%;
• материал теплообменника — сталь, вид — опциональный, температура — 65-95 градусов;
• топливо — уголь, расход — 5, 6 кг/ч;
• макс. давление воды — 3 бар;
• наличие термометра и манометра;
• диаметр дымохода — 15 см;
• размеры — 46,5х97х105 см;
• вес — 176 кг.

Достоинства:

• долгое и стабильное горение;
• легкое очищение котла;
• разовая загрузка угля составляет 24 кг, а хватает ее на 4-6 часов;
• каждая деталь конструкции изготовлена из прочной стали, что определяет ее срок службы;
• экологичность и безопасность.

Недостатки:

• требует определенного вида топлива — угля мелкой фракции;
• внутренняя часть конструкции со временем поражается коррозией из-за образования конденсата серной кислоты;
• высокая стоимость — от 40 000 рублей.

Protherm Бобер 20 DLO 19 кВт

Одноконтурный котел характеризуется высокой производительностью, способностью нагрева большей площади, наличием двухпроходного чугунного теплообменника, не требовательностью в электричестве.

Наличие 4 секций позволяет изменять производительность и комплектовать прибор до оптимального варианта.

Характеристики:

• мощность — 19 кВт;
• тип камеры сгорания — открытый, управления — механический, установки — напольный;
• КПД — 90, 2%;
• топливо — уголь, дрова;
• температура теплообменника — 30-85 градусов;
• макс. давление воды — 4 бар;
• оснащение термометром и манометром;
• диаметр дымохода — 15 см;
• размеры — 44х93,5х64 см;
• вес — 230 кг;
• гарантия — 2 года.

Достоинства:

• простая долговечная конструкция, изготовленная из чугуна;
• наличие вместительной камеры сгорания;
• после продолжительной эксплуатации агрегат сохраняет свой внешний вид и работоспособность;
• быстрый обогрев помещений, с долгим поддержанием заданной температуры.

Недостатки:

• массивность котла, затрудняющая его перемещение и установку;
• высокая стоимость — от 60 000 рублей.

Kentatsu ELEGANT-04 27 кВт

Напольный одноконтурный котел пригоден для установки в помещениях с любой циркулирующей системой отопления. Не требует подключения к электрической сети, может выступать в роли самостоятельного источника тепла или дополнением к другому типу котла.

Все элементы конструкции изготовлены из чугуна, за исключением рычагов управления.

Модель достойна внимания, имеет хорошее соотношение цены и качества.

Характеристики:

• мощность — 27 кВт;
• тип камеры сгорания — открытый, управления — механический, установки — напольный;
• топливо — уголь, дрова;
• температура теплоносителя — 90 градусов;
• макс. давление воды — 4 бар;
• наличие термометра;
• диаметр дымохода — 18 см;
• размеры — 45х94,7х70,9 см;
• вес — 198 кг;
• гарантия — 2 года.

Достоинства:

• простая эксплуатация и очистка камеры, дымохода;
• легкость регулировки температуры;
• быстрота нагрева, эффективная теплоотдача;
• поставляется в собранном виде;
• доступная цена — от 38 000 рублей.

Недостатки:

• не обнаружены.

Buderus Logano S111-2-16 16 кВт

Одноконтурный котел с верхней загрузкой топлива, не требующий электричества для работы. Конструкция изготовлена из ударопрочной стали, эффективно поддерживающей тепло во всех комнатах.

Мощности агрегата хватает для отопления частных и дачных домиков, квартир, офисов, служебных помещений.

Характеристики:

• мощность — 16 кВт;
• тип камеры сгорания — открытый, управления — механический, установки — напольный;
• КПД — 76%;
• топливо — уголь (рекомендованный производителем), угольные и древесные брикеты, дрова, кокс;
• расход топлива — 6, 4 кг/ч;
• температура теплоносителя — 65-95 градусов;
• давление воды — 3 бар;
• оснащение термометром и манометром;
• диаметр дымохода — 14, 5 см;
• габариты — 60х87,5х73 см;
• вес — 160 кг;
• стоимость — от 54 000 рублей.

Достоинства:

• длительность процесса горения;
• легкий доступ к камере для подачи топлива;
• прочная конструкция, которая не подвергается каким-либо повреждениям;
• простой монтаж, поставка в собранном виде.

Недостатки:

• не обнаружено.

ЭВАН WARMOS TK-12 12 кВт

Одноконтурный стальной котел предназначен для отопления небольших помещений. Отличительная особенность заключается в цилиндрической форме корпуса, обеспечивающей наибольшую прочность агрегата.

Топка оснащена широкой дверцей, поэтому происходит легкая загрузка горючего и последующая ее чистка.

Характеристики:

• мощность — 5-12 кВт;
• тип камеры сгорания — открытый (емкость 50 л), управления — механический, установки — напольный;
• отапливаемая площадь — 80 кв. м;
• КПД — 70%;
• топливо — уголь, дрова, торф, макс. длина дров — 55 см;
• температура теплоносителя — 95 градусов;
• давление воды — 2,5 бар;
• оснащение термометром;
• диаметр дымохода — 11, 4 см;
• габариты — 44х62х93 см;
• вес — 59 кг;
• гарантия — 1 год.

Достоинства:

• высокий уровень прочности и долговечности;
• быстрый нагрев помещения, с длительным поддержанием заданной температуры;
• хорошее соотношение цены и качества — покупатель приобретает высокопроизводительное оборудование по весьма приятной цене (от 15 600 рублей);
• легкость чистки и обслуживания.

Недостатки:

• не обнаружены.

Теплодар Куппер Практик 20

Одноконтурная стальная модель предназначена для отопления помещений с площадью до 200 кв. м. Теплообменник из стали рассчитан на долгий срок эксплуатации, максимальную отдачу тепла.

Главное отличие — простая конструкция с привлекательным дизайном.

Характеристики:

• мощность — 20 кВт;
• тип камеры сгорания — открытый, управления — механический, установки — напольный;
• вид ТЭН — предустановленный, мощность — 6 кВт, температура — 50-95 градусов;
• топливо — уголь, дрова, торфяные брикеты;
• давление воды — 1 бар;
• оснащение термометром;
• диаметр дымохода — 15 см;
• габариты — 49х69х69 см;
• вес — 82 кг;
• гарантия — 3 года.

Достоинства:

• невысокая цена — от 18 000 рублей;
• вместительная топка;
• быстрый нагрев;
• возможность установить регулятор тяги;
• допустимо утеплить боковые стенки;
• высокое качество сборки, долговечность и прочность.

Недостатки:

• не обнаружены.

Теплодар Куппер Практик 14 14 кВт

Одноконтурный котел прославился своей долговечностью, не требовательностью в электричестве. Модель отличается от предыдущей показателем мощности и максимальной площадью отопления — до 140 кв. м.

Привлекательный внешний вид позволяет установить конструкцию в любое место комнаты.

Характеристики:

• мощность — 14 кВт;
• тип камеры — открытый, управления — механический, установки — напольный;
• вид ТЭН — предустановленный,
• материал — сталь,
• мощность — 6 кВт,
• температура — 50-95 градусов;
• топливо — уголь, дрова, торфяные брикеты;
• давление воды — 1 бар;
• наличие термометра;
• диаметр дымохода — 11, 5 см;
• габариты — 42х65,5х63 см;
• вес — 68 кг.

Достоинства:

• доступная цена — от 15 000 рублей;
• отлично подходит для отопления частных и загородных домов;
• простое использование, легкий монтаж;
• быстрая очистка камеры и дымохода;
• сохранность чистоты в помещении.

Недостатки:

• не обнаружены.

Заключение и выводы

Котлы твердотопливные с водяным контуром — выгодная покупка для людей, у которых дом не подключен к центральному отоплению. Также агрегаты станут отличным решением для обогрева дачных домиков.

Если грамотно подойти к выбору, то можно получить эффективный и высокопроизводительный прибор с длительным сроком эксплуатации.

Полезное видео

Из видео вы ознакомитесь с обзором твердотопливного котла с водяным контуром:

/—> 2019-10-22

Владельцы загородных домов, где отсутствует газовая магистраль, чаще всего устанавливают водяной котел отопления. Его основное преимущество заключается в использовании недорого сырья. Чтобы грамотно установить систему, необходимо разобраться в принципе работы, особенностях конструкции, монтажа и эксплуатации. Еще до приобретения желательно узнать, какие преимущества и недостатки имеет агрегат.

1 Конструктивные особенности</span></h2>

Котельное оборудование с водяным контуром — это усовершенствованная модель обычного стандартного котла. Устройство состоит из следующих частей:

• топочной камеры;
• колосниковой решетки;
• зольника;
• водяного контура.

Все одноконтурное оборудование предназначается исключительно для отопления жилища, а вот двухконтурные водяные отопительны котлы применяются и для обогрева, и для обеспечения жильцов горячей водой для хозяйственных нужд. Но при приобретении такой установки необходимо заранее рассчитать необходимую мощность, которая потребуется и для отопления, и для нагрева воды.

Что касается загрузки топлива, то процесс может осуществляться как в ручном режиме, так и в автоматическом. Во втором случае аппарат должен быть оснащен специальным резервуаром, который необходимо заполнять раз в неделю. Но такие современные установки стоят гораздо дороже, поэтому не так распространены.

‘ >Водяной котел своими руками плюсы, минусы и дельные советы

Также стоит добавить, что такие агрегаты нуждаются в специальном топливе, которое прошло обработку.

Существуют приборы, оснащенные электрическими ТЭНами, которые следят за количеством сырья в топке и при необходимости добавляют его. Такая функция обеспечивает устройству непрерывное функционирование.

РекомендуемКотёл на отработанном масле своими руками: особенности работы агрегата

2 Принцип работы</span></h2>

Обогрев дома осуществляется только после того, как водяной отопительный котел начинает работать, то есть в период горения топлива. Для растопки можно использовать дрова или уголь. Одна загрузка обеспечивает около 3−4 часов горения. Для более длительного периода лучше приобретать газогенераторные или твердотопливные агрегаты.

Чем качественнее прибор, эффективнее процессы теплообмена и точнее контроль температуры, тем меньше будут затраты на каждый киловатт добытого тепла. Водяные котлы отопления изготавливаются таким образом, чтобы теплоноситель нагревался максимально эффективно и быстро.

Кроме этого, стенка в водяном контуре обладает способностью аккумулировать тепловую энергию, которая образуется в процессе горения. Благодаря этому отопительное оборудование быстро нагревает жидкость и длительное время поддерживает необходимую температуру. Стоит отметить, что подобные установки обеспечивают одинаковую эффективность в системах и с естественной циркуляцией, и с принудительной.

‘ >Купер Котел на дровах и угле с контуром отоплениеРекомендуемКак выбрать угольный котел отопления для частного дома

3 Преимущества и недостатки</span></h2>

Кроме доступной цены отопительного оборудования и невысокой стоимости топлива, существует и ряд других достоинств. К основным плюсам можно отнести следующие факторы:

• высокий показатель надежности;
• длительный эксплуатационный срок;
• приборы не нуждаются в частом обслуживании.

К преимуществам также можно отнести то, что золу, которая осталась после сгорания топлива, можно применять в качестве удобрения. Имеются и минусы. Дело в том, что водяной котел для отопления дома не обладает высоким коэффициентом полезного действия, и даже при высоком расходе топлива показатель не поднимается выше 80%. К тому же стандартные приборы нуждаются в частой загрузке дров, делать это придется каждые 3−5 часов.

‘ >ТИТАН — экономная печка котёл с водяной рубашкой длительного горения ( своими руками )РекомендуемДровяной котёл водяного отопления с теплообменником

4 Водяной контур</span></h2>

Все имеющиеся в доме трубы и радиаторы, которые подключены к водяному контуру, обеспечивают равномерное распределение тепла по всем комнатам в доме. Теплообменником может быть обычный металлический резервуар, где находится жидкость. А уже под ним располагается непосредственно источник тепла. Но такая конструкции не очень эффективна: дело в том, что вода будет нагреваться только в нижней части емкости.

Лучше всего воспользоваться системой водяного контура, когда емкость имеет двойные стенки, между которых укладывается теплоноситель, по которому циркулирует горячая вода. За счет постоянного движения жидкость не застаивается, а небольшое пространство между слоями обеспечивает максимально быстрый прогрев всей площади.

Есть еще один эффективный способ изготовления, который помогает добиться максимальной эффективности. Но для этого понадобится несколько стальных труб (диаметр 5−6 см), которые необходимо сварить между собой и придать им форму волны. Затем расположить их вдоль стен и в верхней части топки.

При работе теплоноситель будет медленно передвигаться по трубам и обеспечивать тем самым качественную теплоотдачу. В случае неполадок эту систему довольно легко починить.

5 Блок управления</span></h2>

Все котельные установки оснащаются специальной системой регулирования температурного режима жидкости. Самый простой вариант — это установить на конструкцию специальный термостат. Принцип действия такого устройства заключается в том, что при нагреве воды до необходимой температуры в устройстве опускается заслонка, после чего заметно снижается поступление воздуха. А после того как жидкость начнет остывать, система срабатывает в обратном порядке.

Можно немного модернизировать систему контроля и установить на котел точнейшие температурные датчики, оснастить его принудительной электрифицированной подачей воздуха. В результате вентиляция будет обеспечивать верхнюю подачу, что обеспечит полное сжигание топлива. Но стоит отметить, что такая котельная установка будет функционировать только при наличии электрической сети или аккумулятора.

Многие владельцы загородных коттеджей устанавливают циркуляционный насос, в таком случае можно не опасаться, что котел, оставшийся без присмотра, замерзнет, что часто случается в необогреваемых помещениях. Дело в том, что такое устройство в критической ситуации включает насос, который возобновляет циркуляцию теплоносителя, поэтому даже в самый сильный мороз проточная вода не замерзает.

‘ >Котёл отопления с водяной плитой на 150 кв.м.(simple heating boiler )

6 Пошаговый монтаж</span></h2>

Если планируется отапливать небольшую постройку, то лучше всего устанавливать оборудование непосредственно в доме. А вот для котельной выбрать какое-нибудь отдельное здание или выделить обособленное помещение. Отопительную трубу всегда прокладывают под землей, притом таким образом, чтобы она располагалась ниже уровня промерзания земли. Кроме этого, ей необходимо обеспечить качественную теплоизоляцию. В помещении, где установлен агрегат, нужно создать температурный режим в пределах 10−15 градусов, а также оборудовать хорошую вентиляционную систему с естественной тягой.

Перед установкой стоит позаботиться о напольном покрытии, поверхность должна быть негорючей, ровной и твердой. Лучше всего сделать тонкую бетонную стяжку, в таком случае отопительный котел будет стоять прочно, устойчиво и надежно. Перед прибором необходимо уложить металлический лист площадью в 1 кв. м. Стоит позаботиться и о местоположении: дело в том, что агрегат не должен стоять слишком близко к стенам, нужно оставить расстояние хотя бы в 50 сантиметров.

‘ >Бубафоня с водяной рубашкой — полный тест, часть 1

Выполняя монтажные работы, необходимо соблюдать все требования и рекомендации. Особенно при сборке и установке дымоходной трубы. Все места соединения должны быть тщательно обработаны герметическим составом или замазаны глиной. Водяные агрегаты не пользуются такой популярностью, как электрические или газовые. Хотя в загородных коттеджах, где нет газификации или случаются частые перебои с электричеством, такой вариант является оптимальным. При этом подключить систему можно своими руками, но при условии, что соблюдается техника пожарной безопасности.

Фото Главная / Твердотопливные котлы

Нередко загородный дом имеет расположение в районах, не имеющих магистральных газопроводов, что исключает возможность установки газового отопления. В этом случае можно установить систему, работающую от электричества, однако такая установка нуждается в больших энергических затратах, что неприятно отражается на стоимости ее содержания.

В качестве альтернативного решения предлагается рассмотреть характеристики твердотопливных котлов длительного горения с водяным контуром. Данные агрегаты обладают высокой производительностью, в то же время они потребляют меньше топлива по сравнению с обычной печью. Если ранее были известны только самодельные твердотопливные котлы, то сегодня эту продукцию представляет большая группа производителей.

Принцип работы котла на твердом топливе длительного горения

Представленная установка отличается довольно простым принципом работы. В отличие от обычных твердотопливных котлов с водяным контуром, в которых процесс сжигания топлива происходит снизу вверх, когда поток исходящих горячих газов способствует возгоранию следующих уровней топлива.

В котлах длительного горения сгорание производится сверху вниз, так существенно замедляется горение. Очаг высокой температуры располагается в верхних слоях топлива, разогревая воздух до предела. По мере того, как топливо прогорает, зона пламени спускается ниже.

Результатом такого процесса становится наиболее эффективный режим расхода топлива, после полного сгорания остается самый минимальный объем пепла или золы.

Представленные твердотопливные котлы длительного горения с водяным контуром могут использовать для работы различные материалы:

• опилки;
• торф;
• уголь;
• пеллеты;
• дрова.

Произведя одну закладку можно рассчитывать на срок от 7-ми до 35-ти часов бесперебойной работы, длительность сгорания находится в прямой зависимости от выбранного режима.

Устройство моделей с одним и двумя контурами

Чтобы разобраться в принципе работы котла длительного горения необходимо рассмотреть его устройство. Эти сведения также помогут понять правила эксплуатации агрегата, для выбора наиболее выгодного режима работы.

Одноконтурные

Такие устройства относят к наиболее выгодным вариантам из-за приемлемой стоимости оборудования. Одноконтурный твердотопливный котел с водяным контуром для дома способен обеспечить несколько режимов отопления даже при полном отсутствии водопровода. Общая конструкция состоит из нескольких последовательно расположенных составляющих.

Топка

Другими словами это печь, в которой производят сжигание топлива, по совместительству она служит теплообменником.

Конструкция топки составлена из следующих элементов:

• люк (дверца) через который загружают топливо;
• зона выхода продуктов сжигания;
• колосники;
• отделение для сбора просевшей золы;
• отверстие для подачи воздуха.

В результате сгорания топлива нагреваются стенки камеры сгорания, а тепловая энергия аккумулируется в опоясывающей рубашке, наброшенной на все стороны топки.

Водяная рубашка

Устройство котла длительного горения предполагает двойные стенки в его корпусе, а образующуюся полость заполняют теплоносителем. Эта модель построения получила определение двойной рубашки. Расчет основан на физических процессах, происходящих в теплоносителе в процессе нагревания.

Тепловые потоки обеспечивают подъем разогретой жидкости в верхнее отделение резервуара, откуда она поступает в систему трубопровода. Схема отопительного контура устроена по замкнутому принципу. Теплоноситель продвигается по кругу, отдавая тепловую энергию через радиаторы, и возвращается к нижнему патрубку водяной рубашки.

Для ускорения процесса обмена некоторые котлы на твердом топливе комплектуются циркуляционными насосами, позволяющими устроить более гибкое расположение отопительного контура.

Однако большая часть устройств рассчитана на применение в условиях отсутствия электросетей, поэтому использует инерционный принцип. Такое устройство намного эффективнее обычного камина, который использовался в подобных случаях.

Система удаления дыма

Сжигание топлива сопровождается обильным выделением дыма, который нуждается в отводе. Для этой цели применяются трубы с теплоизоляцией, которые на выходе из котла попадают через стену на улицу.

Контроль температуры

Для продуктивного сжигания топлива необходимо иметь управляемую подачу воздуха в топку. Причем чем интенсивнее подача, тем выше скорость сгорания. В конструкции котлов длительного горения регулировка подачи воздуха производится при посредстве механических заслонок или шиберов.

Надежность этого устройства обеспечивает простота конструкции, ведь заслонка прочно связана с подвижным регулятором, способным изменять скорость подачи, что выгодно отличает продукцию от самодельных образцов кустарного производства.

Принцип работы регулятора основан на физических свойствах металла. При увеличении температуры нагревания стенки встроенного регулятора имеют способность расширяться, что способствует опусканию заслонки, в результате чего сечение впускного отверстия уменьшается.

Таким образом, ограничивается подача воздуха в топку и затихает процесс сжигания. Если температура, в камере сжигания, опускается ниже установленной отметки, то заслонка поднимается, увеличивая приток воздуха. Импровизированный датчик (шиберная регулировка) работает в автономном режиме, не используя дополнительных источников питания.

Двухконтурные

Двухконтурный твердотопливный отопительный котел длительного горения способен обеспечить, помимо отопления помещения, снабжение горячей водой. Для работы контура горячего водоснабжения необходимо иметь водопровод.

Отличительной чертой указанных агрегатов является простота установки, не требующая специальных навыков. Из-за широкого спектра использования различных видов топлива они составляют основную конкуренцию для газовых котлов и печного отопления.

Два независимых контура устройства способны выполнять поставленные задачи при помощи встроенных датчиков, которые регулируют интенсивность передачи тепла для своих теплообменников. Двухконтурные котлы нередко комплектуются дополнительной емкостью выполняющей функции бойлера.

Здесь подогретая вода собирается и сохраняется в установленном температурном режиме. Контур отопления предусматривает замкнутую систему, в которой вода непрерывно движется по кругу.

Преимущества котлов длительного горения

Данные устройства обладают рядом преимуществ, позволяющих их использовать для отопления любого помещения вне зависимости от места расположения вместо привычной печи. Полная автономность от различных коммуникаций делает их незаменимыми для строений удаленных от центров цивилизации.

Можно выделить следующие положительные качества:

• способность обеспечивать качественное отопление помещений в районах не обеспеченных газоснабжением;
• простота обслуживания и экономичный режим сжигания топлива;
• устройство использует режим максимального сгорания топлива, что исключает выброс в атмосферу вредных веществ;
• принцип работы позволяет осуществлять минимальное число загрузок топлива в сутки;
• конструкция позволяет осуществлять ускоренный нагрев теплоносителя. Что позволяет быстро прогреть отапливаемое помещение;
• минимальное количество продуктов сгорания упрощает процесс очистки агрегата.

Транспортировка топлива для котлов твердотопливных не требует использования дополнительных приспособлений, и не представляет опасности в отличие от перевозок сжиженного газа.

Недостатки котлов длительного горения

Несмотря на ряд заметных преимуществ данные устройства обладают некоторыми недостатками, которые следует учитывать в случае их выбора.

Среди основных недостатков можно отметить следующие характеристики:

• высокая стоимость приборов контроля, которая заметно увеличивает общую стоимость оборудования;
• загрузка топлива производится вручную;
• габариты установки предполагают наличие пространственного места для установки, а также существует необходимость в складе для хранения топлива;
• продукты горения можно отвести лишь при помощи полноценного дымохода;
• высокие требования предъявляются к качеству топлива.

Перед установкой указанного оборудования рекомендуется получить консультацию у специалистов или людей имеющих опыт эксплуатации.

Правила выбора

Прежде чем отдать предпочтение той или иной модели котла длительного горения необходимо обратить внимания на некоторые правила выбора, позволяющие подобрать оптимальные параметры для каждого отдельного помещения.

1. Необходимо иметь представление о виде топлива, которое предполагается использовать. Различные модели могут иметь собственные ограничения на разновидности и качество продуктов сжигания. Только как дровяной котел могут использоваться все модели.
2. Для определения мощности котла необходимо знать общий объем отапливаемого помещения в кубических метрах.
3. Следует обращать внимание на значение КПД выбранного агрегата, чем выше его значение, тем к более экономичному режиму расположено устройство.
4. Следует заранее подготовить площадку для установки оборудования в соответствии с имеющимися габаритами. Также важно учесть маршрут доставки устройства к месту, ведь его габариты могут не войти в узкие проходы.
5. Определенными преимуществами обладают котлы, имеющие просторную камеру сжигания и съемный поддон для сбора золы. При удачном выборе этих параметров загрузку топлива производят не чаще 2-х раз за сутки, а чистку можно производить 1 раз в 2 месяца.
6. Необходимо обращать внимание на материал, из которого изготовлен агрегат. С одной стороны наиболее длительный срок службы обеспечивают чугунные установки, они практичней, если используются как котел на дровах. С другой — при использовании угольного материала, в качестве топлива, лучше отдавать предпочтение образцам из легированной стали, которые лучше подходят для высокотемпературных режимов.

Сравнение моделей твердотопливных котлов с водяным контуром для дома

На современном рынке представлено достаточно много моделей твердотопливных котлов, однако стоит обратить внимание на тройку лидеров в этой гонке.

«Теплодар»

Эта фирма занимается изготовлением различного теплового оборудования, включая котлы длительного горения. Она является безусловным лидером поставок на отечественном рынке, а также реализует свою продукцию потребителям ближнего зарубежья. Широким спросом котлы данной компании пользуются благодаря высокой надежности.

Твердотопливные установки длительного горения от этого производителя отличаются высоким КПД, обеспечивая максимально экономичный режим при высокой производительности. Кроме этого агрегаты способны работать на большинстве видов твердого топлива, в качестве которого можно использовать не дрова, торфобрикеты или уголь.

Особенной популярностью пользуются котлы «Купер», этот модельный ряд способен работать на всех видах топлива, включая пеллеты. Кроме этого данное оборудование получила высокую оценку своей производительности, такой котел имеет КПД 87 %.

«Buderus»

Дебютировавшая в 2004 г на отечественных рынках фирма быстро получила признание. Уже к 2008 г уверенно она заняла свою нишу на российском рынке отопительного оборудования. Немецкое качество котлов фирмы «Buderus» пришлось по вкусу многим потребителям, которые воспользовались услугами производителя, невзирая на высокую стоимость оборудования.

Средняя цена твердотопливного котла этой марки может превосходить отечественные аналоги в 3-5 раз. Высокая производительность, простота обслуживания и надежность данного оборудования, получает положительные отклики даже в суровых климатических условиях.

«ZOTA»

Это достаточно молодая российская компания, дебютировавшая в 2007 г. Она постоянно предлагает на рынке новые модификации котлов бюджетной группы. Однако более приемлемые по стоимости модели уступают лидерам производства, как в широте ассортимента, так и в приборной комплектации.

Но все же надежность котлов этой марки, на сегодняшний день, нашла много сторонников среди потребителей, которые оценили превосходные характеристики товаров «ZOTA».

Сердцем системы водяного отопления является котел. В нем тепловая энергия горения или нагрева электрических ТЭНов передается теплоносителю. От того, как он будет это делать, какие ресурсы использовать, зависит эффективность обогрева дома. Выбирая котел для водяного отопления, следует уяснить ряд нюансов, начиная с типа используемого топлива и заканчивая исполнением агрегата. Сложного в этом ничего, достаточно ознакомиться с особенностями каждой конструкции и подобрать оптимальный вариант.

Тип котла (топливо)

Для начала решите, на каком топливе будет работать отопительный котел. Оцените, доступность, бесперебойность и экономичность имеющихся вариантов.

Газовые	Классические
Конденсационные
Электрические	Тэновые
Электродные
Твердотопливные	Классические (на дровах, угле)
Пиролизные
Длительного горения
Дизельные	Классические
Конденсационные

Газовые

Если дом подключён к газовой магистрали, то вывод однозначный. Газ доступен, относительно недорог. Он поставляется непрерывно, поэтому не будет перебоев в работе водяного  отопления, как в случае с электрическим котлом при отключении электропитания, и удобен в эксплуатации, не нужно отвлекаться на закладку нового топлива, как в случае твердотопливного котла. Газовые котлы оборудуются практичным и безотказным блоком автоматики для беспрерывной работы, не требуя при этом внимания пользователя.

Однако подключение газового котла требует получения специального разрешения, соблюдения требований по организации котельной и эксплуатации.

Конденсационные котлы обладают высоким КПД, условно достигающим 109% за счет использования тепла от конденсации водяного пара, образовавшегося в процессе сжигания газа. Это существенная экономия на отоплении, однако, стоимость такого агрегата в несколько раз превышает цены аналогов. Помимо этого при работе котла образуется высококислотный конденсат, который запрещено сливать в обычную канализацию и септик.

Атмосферные и турбированные газовые котлы отличаются тем, что первые используют в работе естественную тягу дымохода, а вторые вентиляторную наддувную горелку.

Электрические

Применяются в качестве основного или резервного котла в системе водяного отопления. Все зависит от условий. При этом даже в первом случае рекомендуют установить дополнительный котел на другом типе топлива, который при отключении электричества поддержит нагрев теплоносителя и не позволит дому замерзнуть.

Преимущество электрического котла в сравнительно невысокой стоимости и отсутствии жестких требований по  установке и специальных разрешений. Минус – дорогостоящая эксплуатация в виду цен на электричество. Рентабелен обогрев электричеством только в небольших отопительных системах, например, в квартирах или домах на 2-3 комнаты с хорошей теплоизоляцией.

Наиболее распространены ТЭНовые электрические котлы для отопления с водяным контуром. Хотя электродные котлы экономят электроэнергию до 30% в сравнении с ТЭНовыми и обладают автонастройкой, они не так востребованы в связи с тем, что принцип работы построен на ионизации теплоносителя, в качестве которого используются специальные химические составы. Дистиллированная вода не подходит электродным котлам. Т.е. к немалой цене самого котла прибавятся еще и проблемы с подготовкой теплоносителя.

Твердотопливные

Эксплуатационное отличие твердотопливных котлов – периодическая закладка нового топлива. Именно на этой особенности в первую очередь и делается выбор: как часто нужно закладывать, способ загрузки, тип топлива и т.д.

Классические твердотопливные котлы работают на пламенном сгорании топлива. Агрегаты под уголь имеют невысокую топку, так как пламя от горения угля ниже, чем у дров, поэтому максимальная температура отмечается на уровне 10-15 см от горящих углей. Закладки угля хватает на 8-9 часов. Высота топки у котлов под дрова выше – до 40 см, за счет более высокого пламени, а одна закладка прогорает за 5-6 часов. Плюс дров в доступность и дешевизне, но перед использованием они должны быть хорошо просушены. Встречаются модели, которые работают и на угле, и на дровах. Плюсом котлов прямого горения можно выделить относительно компактные размеры.

Принцип работы пиролизных котлов состоит в разложении древесины под воздействием высокой температуры и дефиците кислорода на кокс и древесных газ, который впоследствии смешивается с воздухом и воспламеняется в камере сгорания. Горение происходит с температурами до 1200 оС. Одной закладки хватает на 10 часов работы котла. Отличаются возможностью регулирования температуры теплоносителя в зависимости от объема подаваемого воздуха в камеру сгорания. В качестве топлива чаще всего используются древесина, или бурый уголь, реже встречаются модели на коксе или каменном угле. Имеют высокий КПД, но для лучшей эффективности в виду быстрого сгорания топлива выбирать их рекомендуют с запасом мощности и в комплекте с теплоаккумуляторами.

Котлы длительного горения работают до 2-5 суток на любом твердом топливе (уголь, древесина, брикеты и т.д.).  Стоят дороже аналогов, но экономия на расходе топлива перекрывает этот минус, как и то что ненужно слишком часто переживать о наличии топлива в камере сгорания.

Среди твердотопливных котлов агрегаты длительного горения выделяются массой преимуществ, но уступают газовым и электрическим котлам, имея более низкий КПД и жесткие требования к организации естественной или принудительной тяги.

Дизельные

Можно назвать альтернативой газовым котлам. Дизельное топливо дешевле электричества, а конструкция такого котла схожа с газовым, отличие заключается только в конструкции горелки. Многие модели построены таким образом, что можно путем замены горелки переходить на водяное отопление жидким топливом или газом.  Как и в случае с газовыми, дизельные котлы могут быть конденсационного типа, принцип работы аналогичен.

Недостаток – высокий уровень шума при работе. Недалеко от котла необходимо оборудовать защищенный бак с запасом дизтоплива.

Теплообменник

Немаловажна надежность котла – на это влияет материал изготовления теплообменника. Чугун долговечен, может прослужить до 20 лет, но может повредиться от механических ударов и резких перепадов температур. Сталь устойчива к таким нагрузкам, но прослужит стальной теплообменник около 6 лет. Для частных домов рекомендуют чугун.

Помимо этого различают пластинчатые и трубчатые теплообменники:

• Пластинчатые встречаются чаще всего, отличаются дешевизной и высокой площадью теплоотдачи. Недостаток – требования к чистоте воды. В контур обязательно включается система водоочистки.
• Трубчатые обладают небольшой площадью теплоотдачи на единицу веса, что компенсируется массивной конструкцией и медным исполнением, а это существенно повышает цену.

Мощность

Расчет мощности теплового котла достаточно кропотливое занятие, требующее учета всех теплопотерь дома и параметров отопительной системы.  Однако есть условная упрощенная «формула», согласно которой на 1 кВт котла приходится 10 м2 отапливаемого помещения.  К этому прибавляется 20% запаса и 5-6 кВт при использовании двухконтурного котла для приготовления горячей воды, используемой в быту.

Конструкция

Котел может быть одноконтурным или двухконтурным. Здесь выбирать следуют из того, необходимо ли организовывать ГВС в доме.

Конструкция котла может быть с наддувом воздуха в камеру сгорания и без него, соответственно, различают модели:

• атмосферные;
• турбированные.

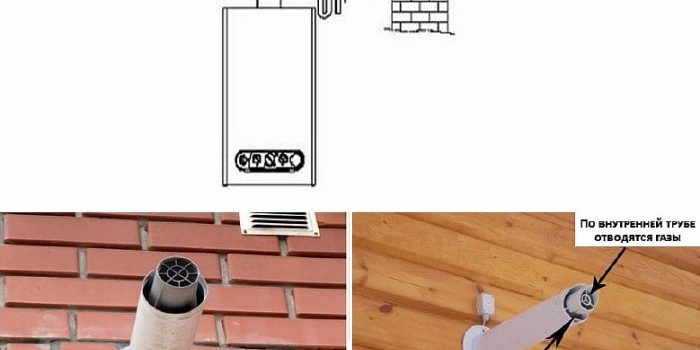

Отвод продуктов сгорания у атмосферных котлов осуществляется посредством естественной тяги дымохода, поэтому к котлу постоянно должен поступать свежий воздух, что оговаривается жесткими требованиями СНИП к обустройству котельной.

Котлы с турбонаддувом оснащены вентиляторной наддувной горелкой. Это с одной стороны увеличивает КПД, но с другой и габариты агрегата возрастают. К тому же для работы им требуется электричество. Так как турбированный котел самостоятельно создает тягу для вывода продуктов сгорания, то вместо классического дымохода для него монтируется специальная труба через стены или коаксиальный дымоход, что упрощает требования к организации котельной.

По исполнению выбирать придется из:

• напольных;
• настенных.

Настенные модели представлены компактным корпусом, в который входят сам котел, циркуляционный насос, манометр, расширительный бак, воздухоотводчик и редуктор давления. Это удобно, не нужно заниматься проектированием котельной, а достаточно подвести дымоход и подключить к трубам.  Однако такие агрегаты недолговечны, прослужат до 5-7 лет.

Напольные модели  долговечны, могут прослужить до 15-40 лет. Их исполнение зачастую включает только котел, зато дополнительно с теплоаккумулирующей емкостью. Все остальные элементы потребуется выбрать и подсоединить отдельно. Оборудовать котельную для напольного варианта в несколько раз дороже, чем для настенного, но с другой стороны раздельное исполнение всех элементов водяного отопления позволит проще обслуживать и ремонтировать, а при необходимости и заменить, их по отдельности.

Производители

Отдельного рассмотрения стоят производители котлов для систем водяного отопления. Количество брендов огромно, отличаются они страной производства, качеством, ценами, комплектацией оборудования. Эта тема обширна, поэтому ей будет посвящена отдельная статья и ряд обзоров по наиболее популярным производителям.

Котел для водяного отопления: особенности выбораИспользуемые источники:

• https://expert-dacha.pro/otoplenie/kotly-ot/tverdotoplivnye-kotly/s-vodyanym-konturom.html
• https://oventilyacii.ru/otoplenie/vodyanoj-kotel.html
• https://kotle.ru/tverdotoplivnye/kotel-s-vodyanym-konturom
• https://www.domskotlom.com/kotel-dlya-vodyanogo-otopleniya/
