Твердотопливные котлы длительного горения — видео

Котел отопления длительного горения предназначается для обогрева жилых помещений в долгого времени без добавления горючего, а также получения горячей воды для нужд жильцов.

Большая часть подобных устройств способна функционировать на однократной закладке твердого топлива около 12 часов.

Отдельные модели могут поддерживать тепло до нескольких суток.

Выбор подобной техники огромен, важно уметь отличить эффективный котел высокого качества от менее функциональных устройств.

Отличительные особенности

Котел длительного горения с двойным контуром, работающий на твердом топливе — это модернизированная версия классического отопительного оборудования.

В него, помимо прочего, встроен еще и теплообменник, обеспечивающий жилище полноценным горячим водоснабжением.

Конструкция модели с двумя контурами включает в себя следующие элементы:

1. Корпус — может быть произведен из листовой стали или чугуна. Толщина металла составляет от 4 до 6 мм.
2. Камера топки. Обычно производится из того же материала, что и корпусная часть прибора.
3. Решетка колосникового типа. Располагается внутри топочной камеры, материалом служит чугун. Обогащает топливо необходимым для поддержания горения кислородом.
4. Зольник. Аккумулирует твердые отходы, образующиеся при горении.
5. Дымоход — удаляет продукты горения за пределы помещения.
6. «Водяная рубашка». Чаще всего встраивается в корпус котла и заполняется водой, которая получает тепло от стенок, после чего поступает в отопительную систему.
7. Змеевик дополнительного теплообменника — отличает двухконтурные модели от одноконтурных. Встраивается в водяную рубашку отопительного оборудования для обеспечения горячего водоснабжения дома.

Основной недостаток подобной конструкции — в низкой степени производительности. Поэтому большей популярностью пользуются модели, выполненные из чугуна, поскольку они дольше остывают.

Виды устройств

По способу сжигания топлива котлы длительного горения с двойным контуром можно подразделить на:

• Пиролизные. Оборудованы двумя камерами для сгорания. В одной из них присходит процесс тления и выделения газа для пиролиза, в другой — смешивание полученного газа с кислородом и его сжигание. Оборудование данного типа характеризуется высокой экологичностью — вредных веществ в атмосферу выделяется минимальное количество. В процессе сгорания образуется мало сажи. Если котел оборудован автоматикой, возможна будет и регулировка мощности.
• С верхней камерой горения. Такие котлы очень просты в обслуживании. Количество автоматики для их стабильной работы нужно минимальное, возможно функционирование в автономном режиме работы без электричества. Есть и недостатки — при работе образуется много золы, есть перечень требований к типам топлива. Например, для растопки не подойдет мелкая щепа или опилки.
• Пеллетные. Для растопки такого оборудования используют специальные пеллеты или топливные брикеты в спрессованном виде. Подобные котлы экологичны, экономичны и эффективны, имеют длительный эксплуатационный срок. Один из главных недостатков — высокая цена котла и специальные условия, которые придется поддерживать для хранения топлива. Помещение должно быть сухим, высокая влажность воздуха будет способствовать порче пеллетов.

Достоинства и недостатки

Достоинства:

• высокий уровень экологической безопасности;
• повышенные возможности теплоотдачи, который составляют до 90 процентов произведённой тепловой энергии;
• оборудование легко монтировать и обслуживать;
• для растопки можно применять различные виды твердого топлива, в том числе и недорогие;
• устройство возможно использовать как для отопления, так и для горячего водоснабжения;
• компактные размеры котла;
• нет необходимости в постоянной и частой загрузке сырья для поддержания горения;
• оборудование может работать в автономном режиме без постоянного присутствия человека.

Недостатки:

• сырье, используемое для растопки в котлов длительного горения, должно соответствовать определенным требованиям качества и влажности;
• важно неукоснительное следование правилам техники безопасности на любой стадии работ, будь то транспортировка и хранение горючего, его сжигание, утилизация отходов работы котла;
• значительный уровень трудозатрат при загрузке сырья в неавтоматизированных котлах;
• высокий уровень стоимости подобного агрегата в сравнении с обычными котлами;
• автоматизированное оборудование зависит от постоянного доступа к электросети;
• для хранения растопочных материалов нужно иметь достаточную свободную площадь.

Как выбрать и на что обратить внимание?

Важнейшими показателями при выборе твердотопливных котлов длительного горения с встроенным водяным контуром являются:

1. Доступность необходимого топлива.
2. Уровень мощности прибора — зависит от площади обогреваемых помещений и требуемого температурного режима теплоносителя.
3. Тип тяги, создаваемой внутри топочной камеры. Может быть принудительно или естественной. Данный параметр влияет на возможность размещения в конкретном помещении и уровень производительности котла.
4. Коэффициент полезного действия. Будет зависеть от типа используемого горючего, особенностей конструкции и используемого дополнительно оборудования (наличие или отсутствие вытяжки, автоматизации подачи топлива и т.п.).
5. Материал теплообменника — обычно это чугун или сталь — влияет на показатели надежности устройства и характеристики теплотехники.
6. Тип расположения водяной рубашки — важен для того, чтобы верно определить место установки котла с точки зрения правил пожарной безопасности.
7. Вес агрегата — является важным фактором для опредения основания, где будет располагаться котел. Оно должно быть достаточно прочным и не подлежать деформации.
8. Метод загрузки горючего и габариты камеры сгорания важны для определения цикла использования агрегата и возможности настройки его автоматизированного обслуживания.
9. Конструктивные особенности зольника и его доступность будут влиять на удобство выполнения работ по обслуживанию и профилактике котла.
10. Уровень стоимости — зависит от сочетания перечисленных выше факторов и репутации марки изготовителя оборудования.

Популярные фирмы-производители

Теплотехническое оборудование всегда пользуется высоким спросом, из-за чего производством подобных агрегатов занимается большинство технически развитых мировых стран.

Из зарубежных производителей наиболее известны следующие марки:

• Stropuva — производит котлы длительного горения, функционирующие на твердом топливе, дымоходы и системы нагрева воды, а также запорно-регулирующую арматуру (Литва).
• Buderus — германский специалист в области техники для отопления.
• WATTEK — чешская компания, занимающаяся решением широкого круга вопросов — проектированием, производством, монтажом и обслуживанием теплотехники.
• ACV — бельгийский производитель оборудования для отопления и ГВС бытового и промышленного назначения.
• Wirbel — компания из Австрии, производящая различные типы котлов отопления, как твердотопливных, так и электрических.

Среди российских компаний, производящих котлы длительного горения среди пользователей популярны следующие производители:

• НМК, полное наименование — Новосибирская металлообрабатывающая компания, занимается производством различной продукции, включая твердотопливные котлы серии «Магнум».
• ZOTA. Производство находится в Красноярске и обеспечивает выпуск оборудования для сантехники, теплотехнических агрегатов, в том числе и различных типов котлов.
• ООО ТК «ТеплоГарант» — компания из Костромы, производящая котлы бытового и промышленного назначения и различные комплектующие части для них.

Рейтинг ТОП-9 лучших моделей

Место	Наименование	Цена
ТОП-9 лучших твердотопливных котлов длительного горения с водяным контуром
1	Stropuva Mini S8 8 кВт	70 000 ₽
2	ZOTA Тополь-22ВК 22 кВт	37 000 ₽
3	ZOTA Тополь-16ВК 16 кВт	30 000 ₽
4	ZOTA Тополь-32ВК 32 кВт	40 000 ₽
5	Stropuva S30 30 кВт	80 000 ₽
6	Stropuva S40 40 кВт	90 000 ₽
7	ТЕПЛОВЪ Универсалъ TA-40 40 кВт	100 000 ₽
8	SAS UWT 14 14 кВт	105 000 ₽
9	ТРАЯН ТПГ-15 15 кВт	28 000 ₽

Лучшие твердотопливные котлы длительного горения с водяным контуром

Stropuva Mini S8 8 кВт

Котел отопления, работающий на твердом топливе. способен обогреть помещение жилого или производственного назначения, площадью до 80 м2.

Он эффективен и полностью готов к интенсивным условиям эксплуатации, включая круглогодичное использование. Отдельное достоинство — независимость от электроэнергии. Котел может работать с разными типами твердого топлива — уголь, дрова, пеллеты.

Отличается компактными размерами. Загрузка топлива упрощается вертикальным расположением дверцы топки. Зольник сконструирован так, что уборку можно производить всего пару раз в месяц.

Особая технология горения, используемая в данной модели, позволяет обеспечить продолжительное горение топлива с высокой эффективностью.

Одна закладка сырья обеспечит вас теплом как минимум на сутки. Длительность горения пеллет составляет до 48 часов, в зависимости от внешних условия и качества топлива.

Характеристики:

• мощность — 8 кВт;
• отапливаемая площадь — до 80м2;
• назначение — отопление;
• объем котла — 40л;
• тип камеры сгорания — открытый;
• вес — 145кг;
• габариты — 55,5*136,5×55,5 см.

Достоинства:

• высокий КПД — до 90%;
• безопасность;
• надежная конструкция;
• встроенный термометр.

Недостатки:

• значительный вес;
• дверцу трудно отмывать из-за шершавого покрытия.

ZOTA Тополь-22ВК 22 кВт

В данной модели удачно изменена конфигурация теплообменника и использованы водонаполненные колосники. Корпус устройства надежно теплоизолирован.

Имеет 2 топочные камеры, благодаря чему возможна как горизонтальная, так и вертикальная загрузка топлива. Дверцы камер надежно запираются.

Котел сочетает относительно бюджетную стоимость с высоким КПД устройства.

Имеется отдельная дверца, позволяющая удалять золу даже во время работы прибора. Одна загрузка топлива обеспечит вас теплом на 10-12 часов.

Дополнительно можно установить внешний пульт управления для блокировки ТЭНа, автоматизировать процесс горения.

Характеристики:

• мощность — 22 кВт;
• КПД — 70%;
• энергонезависимый;
• отапливаемая площадь — до 200м2;
• назначение — отопление;
• вес — 128кг;
• габариты — 90,5*47*87 см.

Достоинства:

• может обогреть значительную площадь;
• прост в управлении и уходе;
• вертикальная и горизонтальная загрузка.

Недостатки:

• невысокий КПД.

ZOTA Тополь-16ВК 16 кВт

Еще один представитель линейки котлов с водонаполненным колосником, гарантирующим увеличение теплоотдачи устройства.

Его труба имеет треугольную форму, что исключает засоры и повышает срок службы. Котел может потреблять в качестве топлива пеллеты, дрова или каменный уголь.

Котел удобно эксплуатировать, благодаря значительным размерам топки и двум способам закладки топлива — уголь удобно загружать сверху, а дрова — в шуровочную дверцу.

Невысокая стоимость выгодно сочетается с эффективностью отопления помещений.

Характеристики:

• мощность — 16 кВт;
• КПД — 70%;
• отапливаемая площадь — до 160м2;
• назначение — отопление;
• вес — 108кг;
• габариты — 80,5*44*87 см.

Достоинства:

• доступная цена в своем сегменте;
• эффективность;
• удобство использования и чистки.

Недостатки:

• небольшой КПД.

ZOTA Тополь-32ВК 32 кВт

Котел, функционирующий на различных видах твердого топлива имеет высокий уровень производительности, что позволяет сделать отопительную систему дома качественной и стабильной.

Оборудование считается очень практичным, поскольку возможен его перевод на потребление природного газа.

Корпус оборудования имеет хорошую теплоизоляцию, позволяющую установить его в любом удобном месте.

КПД прибора достаточно высокий, учитывая низкую цену среди аналогов. Однократная загрузка топлива позволяет поддерживать тепло в отопительной системе до 12 часов.

Характеристики:

• мощность — 32 кВт;
• КПД — 70%;
• энергонезависимый;
• отапливаемая площадь — до 320м2;
• назначение — отопление;
• вес — 143кг;
• габариты — 87*44*100,5 см.

Достоинства:

• универсальность;
• удобство управления и очистки;
• точная регулировка температурного режима.

Недостатки:

• нет.

Stropuva S30 30 кВт

Твердотопливный отопительный котел для установки в жилых и коммерческих помещениях. Экономически эффективен, готов к сезонной или круглогодичной эксплуатации.

Не зависит от электричества, может работать на разных типах твердого топлива, имеет высокий КПД.

Компактен и не требует отдельного промещения для установки, имеет сертификат экологической безопасности. Продолжительность горения дров — до 30 часов, пеллетов — до 2х суток. Не требуется электропитание.

Характеристики:

• мощность — 30 кВт;
• КПД — 85%;
• отапливаемая площадь — до 300м2;
• назначение — отопление;
• вес — 143кг;
• габариты — 87*44*100,5 см.

Достоинства:

• высокий КПД;
• безопасность;
• качество и длительный срок службы.

Недостатки:

• высокая цена.

Stropuva S40 40 кВт

Твердотопливный котел длительного горения с одним контуром для обеспечения отопления помещений, площадью до 400 м2. топливом могут служить дрова или древесные брикеты.

Имеет камеру сгорания открытого типа, устанавливается напольно.

Характеристики:

• мощность — 40 кВт;
• КПД — 85%;
• отапливаемая площадь — до 400м2;
• назначение — отопление;
• вес — 143кг;
• габариты — 87*44*100,5 см.

Достоинства:

• надежность;
• привлекательный дизайн;
• простота обслуживания.

Недостатки:

• высокая стоимость.

ТЕПЛОВЪ Универсалъ TA-40 40 кВт

Водонагревательный и отопительный котел длительного горения, может отапливать помещения жилого и промышленного назначения и обеспечивать их горячей водой.

Подходящее топливо — в брикетах, древесина и уголь.

Можно выбрать автоматизированный или энергонезависимый вариант устройства.

В пером случае вы получите надежную защиту от перегрева, замерзания жидкости в системе, возможность настройки уровня температуры для дневного и ночного режима.

Характеристики:

• мощность — 40 кВт;
• КПД — 82%;
• отапливаемая площадь — до 400м2;
• назначение — отопление и ГВС;
• вес — 390кг;
• габариты — 147*48*77 см.

Достоинства:

• универсальность топлива;
• отопление и горячая вода;
• возможность автоматизации.

Недостатки:

• большие габариты и значительный вес установки.

SAS UWT 14 14 кВт

Твердотопливный котел изготовлен из стали и утеплен минеральной ватой для уменьшения теплопотерь. Может устанавливаться в составе систем закрытого или открытого типа.

Оснащен автоматической системой управления.

Есть возможность подключения бойлера ГВС.

Предпочтительное топливо — каменный уголь, но возможна и растопка дровами.

Характеристики:

• мощность — 14 кВт;
• КПД — 83,5%;
• отапливаемая площадь — до 120м2;
• назначение — отопление;
• вес — 310кг;
• габариты — 54*141*101 см.

Достоинства:

• автоматизация процесса;
• высокий уровень КПД;
• надежность и высокое качество сборки.

Недостатки:

• высокая стоимость.

ТРАЯН ТПГ-15 15 кВт

Котел оснащен одним контуром и предназначается для использования в составе системы центрального отопления с принудительной или естественной циркуляцией.

Возможно подключение бойлера ГВС.

От аналогов агрегат отличается низкой ценой при созранении высоких характеристик.

Топливом могут служить дрова, торфяные или топливные брикеты.

Характеристики:

• мощность — 15 кВт;
• КПД — 82%;
• отапливаемая площадь — до 130м2;
• назначение — отопление;
• вес — 270кг;
• габариты — 72*73*160 см.

Полезное видео

Из видео вы узнаете как выбрать твердотопливный котел:

/—> 2019-10-31

В негазифицированных населенных пунктах достаточно распространенной является проблема отопления домов в холодное время года. Традиционные обогревательные печки, которые топятся дровами и углем, доставляют хозяевам много проблем. Это и нерациональный расход топлива, и затрата времени на очистку от золы и сажи, и перепад температуры воздуха. Отличным решением данной проблемы является установка твердотопливных котлов длительного горения, являющимися более современным способом обогрева помещений.

Котел длительного горения — это сравнительно новая разновидность твердотопливного прибора для отопления. Этот популярный агрегат достаточно мощный, он может обогреть не только жилое, но коммерческое и производственное помещение.

Он более экономичен, чем классический твердотопливный котел. Кроме того, работать он может беспрерывно на протяжении всего отопительного сезона, если вовремя загружать в него топливо (раз в 3−7 суток). Для отопления можно применять такие виды топлива, как брикеты, дрова и уголь. Котлы длительного горения производятся как за рубежом, так и отечественные. Есть подобные агрегаты и для промышленного использования, но они очень громоздкие, для их установки необходимо отдельное помещение.

Классификация котлов длительного горения

На современном рынке существует много производителей, выпускающих разные виды котлов длительного горения. Их разделяют по таким критериям, как метод сжигания и вид твердого топлива.

Котлы длительно горения классифицируют по разновидности подходящего им топлива:

1. Есть устройства, которые работают на дровах. Некоторые из них отапливаются пеллетами (гранулы из отходов деревообрабатывающих производств).
2. Изготавливаются также универсальные твердотопливные котлы, для которых можно применять различные виды топлива — уголь, брикет, дрова и их сочетание.

Большая часть устройств в качестве метода сжигания используют простое сгорание. В процессе совершенствования были изготовлены газогенераторные котлы с повышенным КПД. Для их топки применяется древесный газ и дрова. Такие устройства удобны, в них не образуется сажа и остается совсем немного золы.

Статья, посвящённая дровяным котлам длительного горения, расположена здесь: https://teplo.guru/kotly/tverdotoplivnye/drovyanye-kotly-dlya-otopleniya-doma.html

Кроме вышеописанных способов, котлы разделяют по зависимости от носителя электроэнергии. Они бывают зависимыми и независимыми.

Принцип работы

Котлы такого типа работают по принципу верхнего горения, смысл которого заключается в том, что очаг горит сверху вниз. Впервые котел с такой системой был изготовлен в 2000 году литовской компанией «Stropuva», сейчас ее применяют многие производители.

В большую камеру сгорания загружается топливо (дрова, брикет, уголь или пеллеты). Ее объем — 500 куб. дм., благодаря чему устройство может работать несколько суток беспрерывно. Воздух нагнетается по воздуховоду с помощью вентилятора, который легко регулируется. Тепло, которое выделяется при сгорании, передается в теплообменник.

Данный принцип работы обеспечивает достаточно длительное горение и большое количество тепловых калорий.

О плюсах и минусах пеллетных котлов рассказывает данный материал: https://teplo.guru/kotly/tverdotoplivnye/kotel-na-pelletah-otzyvy.html

Основные достоинства

Котлы длительного горения обладают множеством преимуществ, благодаря которым они пользуются большим спросом среди населения.

• большой объем топки, в которую закладывается твердое топливо;
• возможность использования разных видов топлива — пеллеты, опилки, дрова, торф, брикеты;
• длительный период горения без добавления топливного продукта;
• высокая теплоотдача при экономичном расходе топлива;
• простота в эксплуатации;
• экологичность — выброс углекислого газа минимален.

Модели твердотопливных котлов постоянно совершенствуются. Современные устройства в большинстве оснащены электронными системами автоматики и вентиляторами для нагнетания воздуха. Они способны поддерживать установленную температуру воздуха в достаточно больших помещениях при небольшом потреблении топлива.

Самодельные котлы

Данный агрегат для отопления пользуется высокой популярностью, но стоит он совсем не дешево. Средняя его цена — около 1000 у.е., что не по карману многим желающим его приобрести. Основная причина столь высокой стоимости котла длительного горения — это его мощность, от которой зависит поддержание уровня температуры воздуха и возможная площадь отапливаемого помещения. Современные отечественные фирмы-производители работают над созданием устройства с меньшей мощностью, цена которого будет более доступной.

Многие умельцы собирают подобные устройства собственноручно. Хорошим мастерам удается изготовить производительные и надежные агрегаты. Данный технический прибор непрост в сборке, к тому же любая неточность может привести к взрыву, поэтому такую работу следует доверять людям, имеющий опыт в этом деле.

Расчёт мощности котла детально изложен в данной статье: https://teplo.guru/kotly/raschet-moschnosti-kotla.html

Шахтный котел

Существует несколько разновидностей котлов длительного горения, которые можно изготовить самостоятельно. Одним из таких является шахтный самодельный котел.

Котел такого вида работает на угле, торфе, дровах, опилках. Загрузочный объем камеры составляет 40 — 50 килограмм дров. При полной мощности и загрузке котел работает 4 — 5 часов, а при минимальной мощности и на полной загрузке сутки. Коэффициент полезного действия составляет 75%. Мощность минимальная 15−20 кВт. Котел работает в автоматическом режиме, так как оснащен автоматической регулировкой мощности.

Делаем пиролизный котел длительного горения

Котлы такой конструкции работают на газе из дров. Газ, выделяемый при высокой температуре из дров, горит желтым или бесцветным огнем. Для котлов длительного горения используют очень сухие дрова. Если дрова недостаточно высушенные, то котел может и не запуститься. Продолжительность работы при одной загрузке составляет около 12 часов. Такой котел может работать на пеллетах. Это вид топлива из спрессованных древесных отходов. Если котел будет работать на пеллетах, то можно сделать автоматическую подачу их в топку. Для этого применяются специальные шнеки, которые через определенный интервал времени будут поставлять пеллеты.

Котел необходимо будет выставить на ровную поверхность или сделать фундамент.

Для изготовления самодельного котла длительного горения необходимо иметь инструменты:

• сварочный аппарат;
• болгарка.

Материалы:

• металл листовой с толщиной 4 мм;
• труба металлическая, диаметр 300 мм, толщина металла не менее 3 мм;
• трубы металлические, диаметром 60 мм, и 100 мм.

Приступаем к изготовлению котла:

1. Вырезаем трубу, длиной 80 или 100 сантиметров. Из листового металла вырезаем дно и привариваем. Можно также приварить и ножки из швеллера.
2. Далее выполняем распределитель воздуха. Вырезаем из листового металла круг, меньший на 20 мм внутреннего диаметра основной трубы. Просверливаем посередине круга отверстие 20 мм. Затем внизу распределителя горения привариваем крыльчатку с металлическими лопастями. Ширина их не более 50 мм. Далее к верхней части регулятора приваривают трубу 60 мм. Высота ее не должна быть менее высоты котла. Трубу сверху оборудуем заслонкой для регулирования подачи кислорода.
3. Внизу котла вырезаем дверцу для удаления золы. К дверце привариваем петли и задвижку.
4. В верхней части котла привариваем трубу для дымохода, диаметром 100 мм. На расстоянии 40 см она должна быть почти в горизонтальном положении, а далее переходить в теплообменник.
5. Выполняем крышку, в которой делаем отверстие для трубы распределителя. Она должна плотно прилегать к камере сгорания.

В котле данной конструкции кислород должен поступать ограничено. Топливо в котел загружают очень плотно, чтобы не оставалось промежутков. В качестве топлива можно использовать дрова, уголь, торф. Загрузку топлива проводят следующим образом:

• снимаем крышку, затем убираем регулятор для подачи воздуха;
• потом топливом загружаем котел до дымовой трубы и сбрызгиваем верх топлива смесью для розжига;
• затем обратно закрываем крышку и ставим регулятор;
• открываем воздушную заслонку и внутрь бросаем лучинку;
• когда топливо начнет тлеть, заслонку прикрываем.

Следует помнить, что при самостоятельном изготовлении котла длительного горения следует быть очень осторожными и внимательными, чтобы не допустить ошибок.

Видео иллюстрация процесса постройки такого котла:

Что такое “твердотопливный котел длительного горения”? Термин красивый… “длительного-ого-го”, но не имеет однозначного определения. У каждого свое понятие “длительно”. Для одного это непрерывная работа агрегата дольше 4-6 часов. Примерно на столько времени хватает загрузки традиционного бытового котла. Другой может подумать, что он чуть ли не как газовый. Раз в неделю подошел, золу выбрал, дрова/уголь заложил и все.

Оборудованию можно дать такое определение:

Твердотопливный котел длительного горения

Тепловой агрегат для отопления и/или горячего водоснабжения, вырабатывающий тепло путем сжигания твердого  топлива (дров, угля, брикетов, пеллет и т .п.), продолжительность работы которого на одной закладке дольше, чем у традиционного (обычного).

От чего зависит длительность горения?

Увеличить длительность горения твердого топлива одна из самых насущных задач для производителей твердотопливных котлов. И она пока не решена.

В общем, продолжительность работы на одной закладке дров зависит от многих  факторов. К ним относятся:

Можно пойти другим путем. Не играться с длительностью горения, а установить емкость для сохранения тепла — теплоаккумулятор. Таким образом, твердое топливо будет сгорать в оптимальном режиме независимо от потребности в тепле. Избыточная тепловая энергия будет накопливаться в теплоаккумуляторе в виде горячей воды и использоваться на отопление по мере необходимости. Многие специалисты считают, что лучше приобрести традиционный котел + аккумулирующий бак.

Видео по твердотопливным котлам длительного горения

Собственно, к бытовым котлам долгого горения сейчас относят:

• верхнего горения
• пеллетные
• пиролизные

Отзывы на них не однозначны и перед приобретением (стоят они не дешево) следует тщательно ознакомиться с особенностями их работы. Почитать форумы, посмотреть видео, проконсультироваться у нескольких специалистов-продавцов, пообщаться с владельцами такого оборудования.

Ниже мы собрали несколько видео по твердотопливным котлам длительного горения, которые на наш взгляд, наиболее объективно отражают то, с чем придется столкнуться их будущему владельцу, освещающие принцип их работы.

Верхнего горения

Видео — принцип работы котла верхнего горения

Негативный отзыв на котел верхнего горения от реального владельца

Пиролизный

Как работает пеллетный котел HERZ Рelletstar CONDENS

Отзывы реального владельца пеллетного котла

Пиролизный

Видео — сравнение обычного и пиролизного котлов на твердом топливе

В окончание нужно добавить, что выбор твердотопливного котла — ответственное мероприятие. Фактор длительности горения важный, но не единственный. Не менее важны цена оборудования, доступность топлива, в каком режиме агрегат будет эксплуатироваться (основной или резервный), наличие буферной емкости, автоматики, трехходового клапана, тип системы отопления и много других. К выбору котла на твердом топливе нужно подходить комплексно.

При доскональном и правильном изучении чертежей твердотопливных котлов вполне возможно сделать котел длительного горения своими руками надежным и экономичным.

Твердотопливные котлы уже не одно десятилетие пользуются немалой популярностью, хотя и имеют один существенный минус – они нуждаются в постоянной загрузке топлива (угля, дров и т. д.). Из-за этого недостатка от них нередко отказываются при обустройстве отопительной системы, но от него легко избавиться – сделать котел длительного горения своими руками, функционирующий почти на всех типах топлива (исключительно твердого, разумеется).

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Обратите внимание! Замена активного сжигания тлением возможна ввиду особого устройства отопительного котла.

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

• низкая стоимость топлива;
• автономность;
• возможность обогрева больших площадей при минимальных расходах;
• легкость монтажа и эксплуатации;
• безопасность;
• возможность изготовления в домашних условиях.

  </p>

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Вне зависимости от модификации котел состоит из трех основных зон:

• загрузочной зоны;
• зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Обратите внимание! Прибор, который ограничивает загрузочную зону и, соответственно, время тления, называют распределителем воздуха.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.

</span></p>

Воздух может подаваться одним из двух способов:

• прямо из атмосферы;
• из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Изготовление котла длительного горения

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки работы со сварочным аппаратом и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

• металлическая труба ø30 см и больше с толщиной стенок в 4-5 мм;

  </p>

• сварочный аппарат;
• листовая сталь толщиной 5 мм (для распределителя);
• болгарка;
• труба ø6 см для подачи кислорода;
• труба ø10 см для вывода дымных газов из конструкции.

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Обратите внимание! Котел обязательно должен быть установлен на ровную поверхность. Если требуется, оборудуется бетонное основание (здесь все зависит от общего веса конструкции).

Шаг 1. Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

Шаг 2. Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Обратите внимание! Эта труба должна равняться по высоте корпусу котла (можно и больше).

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

Шаг 3. Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

Шаг 4. Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Шаг 5. Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя. Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым.

Все, теплогенератор длительного горения готов к использованию.

Особенности загрузки топлива и эксплуатации

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Обратите внимание! В качестве топлива можно использовать не только дрова, но и опилки, уголь, торф, мусор (исключительно сгораемый) и проч.

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

В качестве заключения

Описанные котлы используются не только для обогрева домов, но и при зимнем отоплении хлевов, сараев, теплиц и т. д. Если сборка и монтажные работы были проведены правильно, то прибор будет функционировать экономично и абсолютно безопасно, причем может использоваться твердое топливо любого типа, в том числе бытовой мусор.

Помимо того, котлы не нуждаются в постоянном контроле, необходимо лишь на практике определить промежуток времени между загрузками. При этом стоит помнить, что время горения зависит не только от объема конструкции, но и от типа топлива.

Видео – Котел длительного горения своими руками

Модель котла длительного горения Stropuva S40U очень надежная и высокоэкономичная. Для работы котла используется любое твердое топливо любого качества. Данный котел может обогреть до 100 кв.м, подходит для водяных систем теплоснабжения как с естественной, так и с принудительной циркуляцией. Одна закладка дров в котел способна обеспечить работу до 30 часов, 2-е суток на брикетах и до 5-ти суток на угле.

Плюсы

• высокий коэффициент полезного действия — 90%;
• экономия топлива и электричества;
• есть возможность использования различного сырья;
• легок и прост в обслуживании;
• полностью безопасен;
• длительный срок службы.

</p>

Минусы

• выполнен из стали, а не из чугуна;
• неудобная загрузка и очистка;
• яркий окрас.

Твердотопливный котел Stropuva S40U

Цилиндрообразный котел, у которого специфический принцип работы: заложенные дрова или брикеты из дерева горят только сверху. Одна закладка способна тлеть до 7-ми часов. При холодной температуре воздуха в котле можно поддерживать непрерывную работу до 1,5 суток. Имея более 1,5 высоту, котел не загромождает помещение.

Плюсы

• энергонезависим;
• имеет высокий коэффициент полезного действия;
• экономичен;
• компактный.

Минусы

• высокая стоимость.

Модель пиролизного котла Buderus Logano S171-50 W оснащена современной автоматикой, обеспечивает отличный результат управления всеми рабочими моментами. Вырабатывает высокий КПД и потребляет минимум топлива. В объемной загрузочной камере могут поместиться дрова до 58 см. Вместе с улучшенным теплообменником обеспечивает долгий процесс горения и эффективность до 89%.

Плюсы

• наличие инновационной системы управления с множеством встроенных функций;
• экологичен;
• наличие трубчатого теплообменника с коэффициентом до 90%;
• удобный в очистке.

Минусы

• нужен крепкий пол для установки;
• энергозависимый.

Твердотопливный котел, вырабатывающий мощность от 3 до 20 кВт. Способен обогреть помещение от 150 до 200 кв.м, коэффициент (КПД) — 82%. Возможно подключение к теплоснабжению G2. Полная загрузка угля обеспечивает его работу от 68 до 206 часов, пиллетами — от 57 до 174 часов.

Плюсы

• наличие бункера подачи, обеспечивающий длительную работу;
• цифровое управление, обеспечивающее идеально подстроенную работу под определенные условия.

Минусы

• неидеальная механика;
• энергозависим;
• необходимо внимательно изучать инструкцию.

Твердотопливный котел ZOTA Optima 20

Модель котла SIME SOLIDA EV 5 (Evolution) оборудована увеличенной камерой сгорания, позволяющей использовать обычные дрова, как основной вид топлива. Допустимо использование и угля. Мощность котла зависит напрямую от используемого топлива: на древесине- 41 кВт; на угле — 45 кВт. Время функционирования котла на дровах до 2-х часов, на угле до 4-х часов. Установка котла подходит как для различных систем с циркуляции.

Плюсы

• длительный срок службы;
• удобно загружать и чистить котел.

Минусы

• для установки нужно усилить пол.

Твердотопливный котел из чугуна мощностью от 18 до 48 кВт. Для обогрева можно использовать дрова и уголь. Теплообменник из чугуна, созданный по технологии GG20, обеспечивает распределение температур в разных его секциях. Оригинальная камера сгорания обеспечивает увеличение площади нагрева теплоносителя. Встроенный контур для охлаждения не дает теплоносителю нагреться свыше 110 градусов.

Плюсы

• простой в эксплуатации;
• электронезависим;
• универсален.

Минусы

• маленькая длительность горения.

Твердотопливный котел Protherm Бобер 40 DLO

Модель напольного твердотопливного котла выполнена из стали, обеспечивающая обогрев помещений до 450 м2. Работает на топливе из различного сырья: бурый и каменный уголь, пеллеты, кокс, дрова и отходы. Большая приемная воронка сверху дает возможность загружать несколько видов топлива и сжигать их без перерыва.

Плюсы

• легко очищать;
• удобно засыпать топливо.

Минусы

• теплообменник выполнен из стали.

Надежный и долговечный твердотопливный котел Kentatsu ELEGANT-03 способен обогреть помещения различного назначения. Имеет простое механическое управление и энергонезависим. Для работы можно использовать уголь и дрова. Оборудован теплообменником из чугуна, устойчив к высокому давлению теплоносителя, имеет высокую производительность.

Плюсы

• легко очищать;
• удобно засыпать топливо.

Минусы

• теплообменник выполнен из стали.

Данный котел способен функционировать на твердом и дизельном топливе. Эти два вида топлива используются одновременно, сначала котел сжигает твердое топливо, затем автоматически переключается на дизельное.

Плюсы

• наличие двух камер сгорания;
• возможно заложить дрова на ночь.

Минусы

• теплообменники из стали.

Комбинированный котел Kiturami KRM 30R

В модели котла ZOTA Mix 20 применен X-образный теплообменник. Данная конструкция увеличивает площадь теплообмена, что позволяет улучшить теплоотдачу и увеличить коэффициент полезного действия котла. Функционирует на жидком и твердом топливе. Доступна возможность устройства электрического источника тепла, как вспомогательного, для этого в котел устанавливается ТЭН из нержавейки.

Плюсы

• хороший коэффициент полезного действия (КПД);
• использование жидкого и твердого топлива.

Минусы

• нужно устанавливать ТЭН;
• тяжелая конструкция водяной рубашки.

Комбинированный котел ZOTA Mix 20

Модель комбинированного твердотопливного котла, предназначена для обогрева площади от 120 до 220 м2. В эксплуатации простой, хотя и многофункциональный. Компактный по размерам, но с хорошим запасом мощности.

Плюсы

• мультитопливный;
• есть предустановленный ТЭН.

Минусы

• неудобно загружать дрова и чистить;
• теплообменник из стали трубчатый.

Комбинированный котел Теплодар Куппер ПРО 22

Владельцев частных домов, решивших установить твердотопливный котел отопления, в первую очередь заботят 3 параметра — тепловая мощность агрегата, его цена и длительность горения с 1 загрузки. Эти параметры взаимосвязаны, чем больше мощность и продолжительность работы, тем выше стоимость теплогенератора. Единственный способ сократить затраты – сделать котел длительного горения своими руками либо поручить работу мастерам. Представляем 2 конструкции ТТ-котлов, подробные чертежи и порядок изготовления отопителей.

Как увеличивается длительность горения твердого топлива

Мечта многих домовладельцев – поставить котел на твердом топливе, к которому не придется бегать с дровами каждые 4—6 часов. Пользуясь этим, производители и продавцы отопительной техники применяют приставку «продолжительность горения» ко всем подряд теплогенераторам, в том числе и пеллетным, работающим самостоятельно до 7 суток.

Продолжительность процесса горения принято обосновывать использованием режима тления при ограниченной подаче воздуха. Но сжигать дрова и уголь подобным способом неэффективно, и вот почему:

1. Дровяные и угольные котлы достигают своего КПД 70—75% во время максимального горения. При тлении эффективность агрегата снижается до 40—50% (как у обычной буржуйки).
2. Тлеющие дрова выделяют мало тепловой энергии. Кому нужен «долгоиграющий» теплогенератор, не обогревающий дом в полной мере?
3. Свежесрубленное дерево определенных пород (например, тополь, ива) и низкокалорийное топливо невозможно нормально сжечь в режиме тления.

В действительности, твердотопливные котлы длительного горения – это те, что имеют увеличенную топливную камеру, только ее размер влияет на продолжительность процесса при прочих равных условиях. Принцип прост: чем больше в топке дров, тем дольше они горят и выделяют тепло.

Бытовые котлы, способные работать с одной закладки 8—12 часов на дровах и до 24 часов на угле, бывают таких видов:

• классические, с принудительной подачей воздуха;
• действующие по принципу верхнего горения (типа прибалтийской «Стропувы»).

Эти конструкции ТТ-котлов вполне реально изготовить в домашних условиях при наличии необходимого инструментария и практики в сварочном деле. Еще на просторах интернета можно встретить чертежи шахтных котлов на твердом топливе и опилках, но такие отопители довольно громоздкие и непростые в изготовлении, а потому заслуживают отдельной темы.

Классический котел продолжительного горения

В данном разделе вашему вниманию предлагается самодельный отопительный агрегат на дровах и угле, разработанный и сделанный нашим экспертом Виталием Дашко. Мастер собрал на заказ несколько десятков подобных теплогенераторов разной мощности, постоянно совершенствуя конструкцию. Краткий обзор ТТ-котла смотрите на видео:

Надежность и эффективность котлов уже проверена временем на различных объектах. Технические характеристики представленной модели агрегата следующие:

• мощность – 22–24 кВт;
• длительность горения (в среднем) на дровах 10—12 часов, минимум – 8 ч;
• то же, на угле – до 1 суток;
• КПД — 75—77%;
• максимальное рабочее давление в системе отопления – 3 Бар, номинальное – 1.5 Бар;
• количество воды в котловом баке — 50 л;
• масса изделия — 150 кг;
• размер загрузочного проема (ширина х высота) 360 х 250 мм;
• общий объем топки — 112 л, полезный (под загрузку топлива) — 83 л;
• глубина топки — 46 см, оптимальная длина полена – 40 см.

Для справки. Мастер изготавливает котлы длительного горения разной мощности, в линейку входят агрегаты на 16, 24, 36 и 130 кВт. Цена готового изделия на 24 кВт при заказе у мастера составляет около 450 у. е. Все вопросы и уточнения, связанные с устройством твердотопливного котла и его изготовлением, можно обсудить лично с Виталием, чьи контакты указаны на странице «Наши эксперты».

Устройство и габаритные размеры дровяного котла длительного горения для изготовления своими руками показаны на чертеже:

Теплогенератор успешно функционирует как на дровах, так и на угольном топливе. Полезная вместительность топливника посчитана до нижней кромки загрузочного проема, поскольку камеру нежелательно заполнять доверху. Работа котла происходит в таком порядке:

1. После закладки и розжига твердого топлива дверцы герметично закрываются.
2. На электронном блоке управления выставляется желаемая температура теплоносителя, рекомендуется не ниже 50 °С. Затем блок включается в работу нажатием соответствующей кнопки, запускается вентилятор.
3. При разогреве до установленной температуры вентилятор отключается, доступ воздуха в топливник прекращается. ТТ-котел находится в режиме ожидания, дрова тлеют очень слабо и практически не дают тепла.
4. После падения температуры в котловом баке контроллер дает команду на запуск вентилятора и процесс горения в топке возобновляется.

Контроллер изменяет производительность вентилятора по своему усмотрению с целью достичь максимальной эффективности горения. Сжигание тлением в данном самодельном котле отсутствует, он либо находится в состоянии ожидания, либо сжигает дерево и уголь в интенсивном режиме.

Внутреннее устройство агрегата показано на чертежах котла в разрезе:

В отопительной установке реализован классический способ сжигания твердых видов топлива с прямой передачей тепла стенкам водяной рубашки и своду, являющемуся днищем котлового бака. В этот бак погружен жаротрубный теплообменник, отбирающий теплоту дымовых газов. Подогретый в канале воздух подается в топку снизу, через колосниковую решетку. Длительность горения обеспечивается за счет:

1. Большого объема топливника.
2. Полного перекрытия доступа воздуха в топку в режиме ожидания. После отключения вентилятора срабатывает гравитационная заслонка, закрывающая воздуховод и таким способом не дающая тяге дымохода раздувать угли.

Устройство задней части и жаротрубного теплообменника изображено на следующем чертеже:

Инструменты и материалы для изготовления

На заготовки для сборки твердотопливного котла долгого горения обычно идет низкоуглеродистая сталь марок Ст 3, 10, 20. Лучший вариант – Ст 20, сделанные из нее теплогенераторы служат до 15 лет. Сталь, содержащая больше углерода (Ст 35, 45) имеет свойство прикаливаться от высокой температуры, а потому для сварки теплогенератора непригодна.

Если у вас имеется достаточный опыт сварочных работ и возможность купить металл подороже, то камеру сгорания можно изготовить из жаропрочной стали, легированной хромом и молибденом (например, 12ХМ, 12Х1МФ). Как самостоятельно определить марку стали с достаточным приближением, рассказано в этой статье.

Перечень заготовок, из которых вы станете собирать твердотопливный котел своими руками, приведен в виде таблицы:

Совет. Заготовки лучше всего рубить на гильотинных ножницах где-нибудь в мастерской. Так вы сэкономите массу времени на ручную резку и зачистку от заусенцев.

Дополнительно потребуются такие материалы:

• уголок равнополочный 50 х 4 мм для изготовления колосников;
• труба DN50 – на теплообменник и патрубки подключения системы отопления;
• труба DN150 – на дымоходный патрубок;
• труба профильная 60 х 40 мм для воздушного канала;
• полоса стальная 20 х 3 мм;
• базальтовый утеплитель плотностью 100 кг/м³ и толщиной 2 см;
• гладкий листовой металл 0.3—0.5 мм с полимерной окраской;
• готовые ручки на дверцы;
• шнур, картон асбестовый.

Из инструментов стоит отметить аппарат сварочный, болгарку и дрель, для сварки используются электроды АНО-21 либо МР-3С. Остальное — стандартный набор измерительных приспособлений и инструментов, имеющийся в каждом доме.

Применяемый в ТТ-котле комплект автоматики, состоящий из блока управления, вентилятора и датчика температуры – польского производства (не перепутайте с китайским, он выглядит так же). Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.

Сборка отопительного агрегата

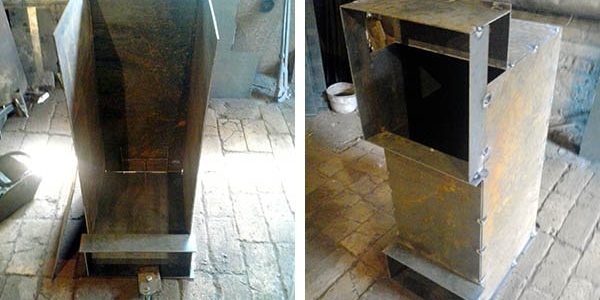

Первый этап изготовления котла долгого горения заключается в сборке корпуса топливника из металла толщиной 4 мм сваркой на прихватках. Все начинается с днища агрегата, к которому прихватываются боковые стенки, крышка свода и проемы для дверок, как изображено на фото:

Лист днища выпускается в каждую сторону в соответствии с чертежом, в то же время он служит нижним обрамлением дверцы зольника. Внутри камеры на сварке закрепляются полочки из уголков, куда будет опираться колосниковая решетка. Собранный топливник тщательно проваривается по всем стыкам и проверяется на герметичность.

Второй этап – монтаж водяной рубашки из металла 3 мм. Ее толщина у боковых стенок составляет 2 см, поэтому к корпусу топливника следует приварить отрезки стальной полосы, выпустив их на 20 мм. К ним прихватываются стальные листы обшивки.

Внимание! Водяная рубашка начинается на уровне колосниковой решетки и не омывает зольную камеру.

Посередине в шахматном порядке ставятся так называемые клипсы. Это стальной круг, пропущенный через отверстия в стенке котлового бака и приваренный к топке встык. Второй конец клипсы обваривается вокруг отверстия, как показано на фото:

Несколько слов о том, как сделать добавочные клипсы по краям водяной рубашки самодельного твердотопливного котла. Нужно взять полосу 20 мм и вставить ее с торца между стенок на глубину 50—100 мм, а затем приварить с обеих сторон.

Третий этап – монтаж жаровых труб в верхнюю часть котлового бака. Для этого в задней и фронтальной стенке согласно чертежу прорезаются отверстия, куда вставляются трубы. Их торцы герметично провариваются, как и все стыки водяной рубашки.

Четвертый этап – изготовление дверец и колосниковой решетки. К дверкам изнутри приваривают полосу в 2 ряда, а между ними вкладывают асбестовый шнур, это будет уплотнение притвора. Колосники делают из уголков №5, приваренных наружным углом вниз. Так они служат рассеивателями воздуха, подающегося вентилятором в зольник.

На пятом этапе в стенки котлового бака врезаются штуцеры для присоединения подающего и обратного трубопровода, устанавливается патрубок дымохода и воздушный канал из трубы 60 х 40 мм с фланцем крепления вентилятора. Воздуховод входит в зольную камеру на середине задней стенки, сразу под водяной рубашкой.

Этап шестой – приварка дверных петель и закладных деталей шириной 2 см для крепления декоративной обшивки котла длительного горения.

Этап седьмой, последний. Котловой бак обкладывается с боковых сторон и сверху базальтовым утеплителем, последний фиксируется с помощью шнура. После остается прикрутить листы крашеного металла саморезами к закладным деталям и установить дверцы.

В конце к ответному фланцу воздуховода крепится вентилятор, а блок управления устанавливается на котле сверху. Датчик температуры необходимо вложить под базальтовый утеплитель со стороны задней стенки агрегата. Кроме того, в конструкцию самодельного котла длительного горения можно внести ряд полезных дополнений, по вашему желанию:

• встроить в котловой бак водяной контур подогрева воды на ГВС;
• предусмотреть погружную гильзу для установки термометра – на случай отключения электричества, когда дисплей контроллера погаснет;
• то же – для монтажа группы безопасности;
• установить электрический ТЭН, подогревающий теплоноситель после прогорания дров.

Несколько слов о том, как сделать циркуляцию горячей воды в твердотопливном котле с целью ее нагрева на хозяйственные нужды. Нужно взять 10 м медной трубки диаметром 8—12 мм и выгнуть из нее змеевик в виде спирали. Последняя наматывается внутри котлового бака вокруг жаровых труб, а концы выводятся наружу с задней стороны агрегата. Получаем двухконтурный котел длительного горения.

Примечание. Практика эксплуатации данных теплогенераторов показала, что монтаж электрического нагревателя необходим тем домовладельцам, кто желает отапливать дом по ночному тарифу. В остальных случаях длительности горения хватает, чтобы не бегать в котельную среди ночи с целью подбросить дровишек.

Ножки агрегату можно приделать на любом этапе, выбрав подходящие отрезки металлопроката. Подробности и секреты сборки ТТ-котла смотрите в авторском видео мастера — создателя отопительного агрегата:

Котел с верхним горением топлива

На постсоветском пространстве данные теплогенераторы известны в двух разновидностях:

1. Прибалтийские агрегаты фирмы «Стропува» (Stropuva) и их производные от других изготовителей.
2. Дровяные печи типа «Бубафоня».

Неизвестно, какой из отопителей появился раньше, но печь Бубафоня завоевала широкую популярность как обогреватель для дач, гаражей и прочих зданий с низкими требованиями к эстетике изделия. Чего нельзя сказать о котлах верхнего горения, хотя многие их почему-то считают единственно возможной версией твердотопливных теплогенераторов продолжительного сжигания. В действительности, их единственный козырь все тот же – топливник больших размеров.

Принцип действия подобных котлов состоит в горении топлива, придавленного грузом, по направлению сверху вниз. Причем воздух подается в зону сжигания тоже сверху, по телескопической трубе, соединенной с грузом. Рабочая схема агрегата показана на рисунке:

В процессе эксплуатации котлов Stropuva проявилось множество недостатков, о чем свидетельствуют и отзывы владельцев на форумах:

1. Нельзя подкинуть в топку поленьев, пока не сгорит предыдущая закладка. Физически это возможно, но тогда принцип верхнего сжигания нарушится, пламя охватит все слои топлива.
2. При работе на свежих опилках и другом мелком мусоре остатки топлива «зависают» на стенках.
3. Эффективность ТТ-котла не слишком высока, поскольку в нем отсутствует теплообменник. Из-за камеры нагрева воздуха и большого топливника для теплообменника не осталось места.

Больше критических недостатков у теплогенератора нет, а кое-что в самодельной версии можно исправить по своему разумению. Например, поставить днище и колосники, организовав зольную камеру. Избавиться от недостатка с догрузкой тоже можно, если поставить между загрузочным и зольным проемом дополнительную дверцу. Данная идея модернизации котла верхнего сжигания принадлежит другому нашему эксперту – Владимиру Сухорукову, о чем он рассказывает в своем видео:

Подготовка материалов

Круглый корпус создает некоторые неудобства в изготовлении, но и квадратным его не сделаешь, — топливо станет «зависать» по углам. Есть проблема и со сборкой телескопической трубы с грузом, так что эту часть лучше взять от печи Бубафоня. Чертеж котла длительного горения, сопоставимого по размерам с классической версией, выглядит так:

Перед тем как сделать котел, подбираем материалы по чертежу:

• труба DN 400 со стенкой 5 мм – на топливник;
• то же, DN 50 – на подачу воздуха и водяные патрубки;
• то же, DN 100 – для дымохода;
• заготовка из листа толщиной 10 мм круглой формы с диаметром 38 см;
• полоса 40 х 4 мм – для распределителей воздуха;
• арматура диаметром 16—20 мм периодического профиля – на колосники;
• базальтовая вата толщиной 3 см и плотностью 100 кг/м³;
• тонколистовой металл с полимерным покрытием.

Выбор материала водяной рубашки зависит от способа ее монтажа, ведь у домашнего мастера вряд ли найдутся в запасе вальцы, способные придать металлу толщиной 3 мм форму цилиндра. Варианты такие (показаны ниже на схеме):

1. Схема №1. Взять тонкостенную трубу большего диаметра, хотя найти таковую непросто, а обычная сильно утяжелит котел.
2. Схема №2. Два листа металла согнуть в 2 местах под углом 60°, а потом сварить две половинки вместе. Понадобится пресс – листогиб.
3. Схема №2 в другом исполнении. Варить рубашку из 6 листов – сегментов на клипсах.
4. Схема №3. Сварить прямоугольный короб, отчего увеличится объем котлового бака.

Также понадобится листовой металл 3 мм на обрамление дверок, дно с крышкой и воздушную заслонку.

Изготовление теплогенератора

Производство работ начинается с вырезания заготовок и проемов в стенке трубы по размерам на чертеже. Из вырезанных частей делаются дверцы, к ним прилаживаются навесы и покупные ручки. Из арматуры варится колосниковая решетка, показанная на фото:

В целом алгоритм сборки котла верхнего горения выглядит так:

1. В круглой заготовке для груза прорезать отверстие, вставить в него трубу и обварить.
2. К нижней части груза приварить 6 изогнутых полос, что послужат распределителями воздуха.
3. Прикрепить к топке днище, установить внутрь колосники.
4. Вырезав отверстие по центру крышки для воздушной трубы, приладить ее к топливнику. Перед этим нужно поставить трубу с грузом на место.
5. Приварить патрубок дымохода.
6. Смонтировать водяную рубашку по выбранной схеме, герметично обварить все стыки.
7. Произвести врезки патрубков для теплоносителя.
8. Выполнить утепление и обшивку котла, установить дверцы.
9. Поставить на верх воздушной трубы заслонку.

Установить автоматику и наддув на котел длительного верхнего горения затруднительно, поскольку к движущейся трубе вентилятор не приставишь. Надо смастерить гибкий рукав, а для датчика температуры предусмотреть погружную гильзу. Вложить его под утеплитель нельзя, потому что зона горения в данном виде отопителей постоянно смещается вниз.

Заключение

Обе конструкции твердотопливных котлов длительного горения, сделанные своими руками, имеют право на жизнь. Но изготовить надежный отопительный агрегат непросто – стыки металла нужно проваривать качественно и герметично.  Без опыта и квалификации сварщика не обойтись. Отсюда вывод: если видите, что не одолеете самостоятельную сборку либо у вас нет на это времени, обращайтесь к мастерам. Так вы сэкономите до 50% средств по сравнению с покупкой заводского ТТ-котла.

Используемые источники:

• https://expert-dacha.pro/otoplenie/kotly-ot/tverdotoplivnye-kotly/dlitelnogo-goreniya.html
• https://teplo.guru/kotly/tverdotoplivnye/kotly-dlitelnogo-goreniya-svoimi-rukami.html
• https://unidim.com.ua/blog/tverdotoplivnye-kotly-dlitelnogo-goreniya-video-0
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/kotel-dlitelnogo-goreniya-svoimi-rukami.html
• https://otivent.com/kak-sdelat-kotel-dlitelnogo-goreniya-na-drovax-i-ugle-svoimi-rukami

</ul></ul></ul></ul></ul></ul></ul></ul></ul></ul></ul></ul></ul></ul></ul></ul>

</ul></ul>
