Циркуляционный насос. Описание, применение и цена циркуляционного насоса

Система отопления частного дома является одним из базовых элементов жизнеобеспечения. От ее эффективности зависит комфорт и уют владельца и его семьи. Работоспособность отопительного контура определяется множеством факторов, из которых большую роль играет циркуляционный насос. Он регулирует скорость движения теплоносителя, определяет режим функционирования радиаторной системы и нагревательного котла.

Отсутствие насоса делает отопление зависимым от естественных физических процессов. Если при монтаже были допущены ошибки, циркуляция теплоносителя без насоса станет невозможной. делая неработоспособной весь отопительный контур. В условиях нашей страны этот вопрос обладает принципиальной важностью и заслуживает внимательного рассмотрения.

Что это такое?

Система отопления представляет собой замкнутый контур, основой которого является нагревательный котел. Он подключается в разрыв отопительного контура. Из котла выходит нагретый теплоноситель (прямая линия), проходит по кругу, отдавая тепловую энергию, и возвращается обратно в котел (обратная линия или обратка). Скорость движения воды в системе определяет эффективность ее работы и расход топлива на нагрев. Чем активнее движется теплоноситель, тем меньше он остывает. Это дает возможность снизить подачу топлива.

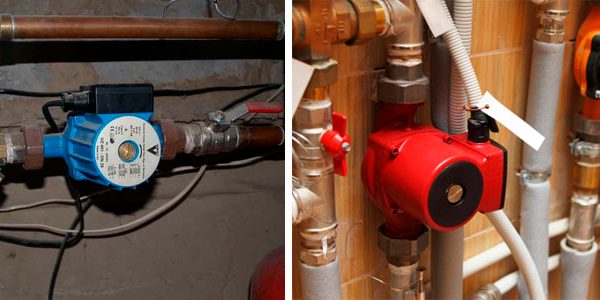

Если скорость перемещения низка, в систему устанавливают циркуляционный насос. Он создает напор, толкающий воду в необходимом направлении с заданными параметрами. Циркуляция жидкости стабилизируется, становится равномерной и регулируемой. Необходимо учесть, что большинство современных отопительных котлов оснащено собственными циркуляционными насосами. Однако, их мощности часто недостаточно, особенно при сложной, разветвленной конфигурации радиаторного контура. Многие пользователи от одного нагревателя питают не только радиаторную систему, но и теплый пол, что также создает заметное сопротивление и требует дополнительных мощностей.

Установка циркуляционного насоса на обратной линии позволяет стабилизировать движение теплоносителя и нормализовать работу всей системы в целом.

Виды и характеристики

Циркуляционный насос — это устройство центробежного типа, рабочее колесо которого производит забор и выброс жидкости в заданном направлении. Как и все подобные устройства, он работает на всасывание и нагнетание с одинаковой эффективностью. Учитывая специфику использования, эти качества для него являются основными.

Существует две основные разновидности циркуляционных насосов:

С мокрым ротором

Рабочее колесо этих насосов устанавливается непосредственно на вал двигателя. Корпус насоса герметичен, а на валу ставят сальник, защищающий от протечек. Для бытовых систем такие конструкции считаются наиболее подходящими, так как не создают шума во время работы. Кроме того, насосы с мокрым ротором способны самостоятельно удалять воздушные пробки, а жидкость обеспечивает смазку и охлаждение электродвигателя;

С сухим ротором

Насос и двигатель представляют собой два отдельных узла, соединенных при помощи муфты или фланца. Такие конструкции предназначены для работы в крупных отопительных системах, так как могут перекачивать большие объемы жидкостей. Основным недостатком сухих насосов является высокий уровень шума во время работы, что недопустимо в домашних условиях.

</p>

Основные технические характеристики циркуляционных насосов:

• Производительность. Это величина, показывающая количество теплоносителя, перекачиваемого насосом в единицу времени. Определяет способность установки обеспечить заданную скорость движения жидкости для имеющегося объема системы;
• Напор. Часто их путают, но это ошибочный подход. Напор показывает, на какую высоту способен данный насос поднять столб жидкости. Для отопительных систем домов в несколько этажей такой показатель очень важен, так как гидравлическое сопротивление в контурах высоко и его надо преодолеть;
• Мощность двигателя. Этот показатель важен потому, что недостаточная мощность не позволит насосу выполнять свои задачи, а избыточная заставит трубы сильно шуметь;
• Максимальная температура. Поскольку речь идет об отопительной системе, теплоноситель горячий. Если насос не способен работать в таких условиях, его заклинит, появятся протечки и другие проблемы. Необходимо учитывать, что при вращении детали устройства нагреваются, и дополнительный подъем температуры для них иногда становится чрезмерной нагрузкой.
• Присоединительные размеры. монтаж насоса несложен, но для него нужны соответствующие элементы. Их следует подбирать сразу после покупки насоса, чтобы не оказаться в сложном положении во время монтажа;
• Производитель. Этот фактор не настолько заметно влияет на работу системы, но продукция известных и надежных фирм значительно долговечнее и не создает таких проблем, как изделия малоизвестных компаний.

Рекомендуется при покупке внимательно изучить технические характеристики насоса и сравнить их с условиями работы в имеющемся контуре. Следует выбирать устройства, способные выдерживать температуру 110°.

Достоинства и недостатки

К достоинствам относятся:

• Способность нормализовать работу системы, организовать равномерное и стабильное движение теплоносителя.
• Возможность изменить режим работы, что позволяет экономить топливо.
• Высокая скорость движения позволяет в короткий срок нагреть помещение.
• Некоторые недостатки конструкции трубопроводов могут быть исправлены после запуска циркуляции.
• Надежность, способность работать в сложных условиях.
• Прочность, нетребовательность, длительный срок службы.
• Возможность выбрать модель, доступную по цене и подходящую по характеристикам.

Недостатки устройств:

• Для работы насоса необходимо подключение к сети электропитания.
• Увеличивается расход электроэнергии, Что потребует дополнительных расходов.
• При внезапном отключении питания циркуляция теплоносителя прекращается.
• Приобретение и установка прибора в систему также потребуют определенных расходов.

Создавая отопительную магистраль в частном доме, необходимо тщательно продумать основные рабочие моменты и расположение узлов. В идеале, она должна представлять собой сбалансированный «организм», который полноценно работает без какого-либо вмешательства. Поэтому еще на этапе покупки нового оборудования необходимо оценить технические характеристики циркуляционных насосов для систем отопления.

1 Задача и роль насоса</span></h2>

Чтобы будущая система отопления работала слаженно и без сбоев, следует уделить внимание каждому элементу, обеспечивающему нормальный обогрев. В вопросе выбора комплектующих мелочей не бывает. Здесь роль играют все характеристики каждой детали: от мощности котельной установки до диаметра магистралей и типа труб. Немаловажным фактором успешной работы всей системы является циркуляция носителя тепла. Она обуславливается действием насосного оборудования, которое перекачивает теплоноситель от котла к радиаторам, запуская обогревательные процессы, или естественным путем.

Классическим вариантом перемещения жидкости по трубам является естественная циркуляция теплоносителя. Она происходит из-за определенных физических законов и не требует вмешательства сторонних узлов. В связи с этим существует предположение, что насос — это лишний потребитель электроэнергии, который создает зависимость обогревательного контура от электричества. К тому же он становится еще одним звеном, которое может вывести из строя всю магистраль.

Приверженцы естественной циркуляции уверены, что насосное оборудование только повышает стоимость коммунальных услуг, поэтому лучше обходиться без него. И если изначально такое утверждение может показаться справедливым, то, на самом деле, оно имеет массу подводных камней.

Если речь идет об обустройстве отопления в небольшом частном доме, где нет сложных разводок, то вполне целесообразно задействовать естественную циркуляцию. Но единственным плюсом такого подхода является только отсутствие зависимости от электричества. В остальном у системы имеются только минусы

‘ >ЦИРКУЛЯЦИОННЫЙ НАСОС. КАК УЗНАТЬ НЕОБХОДИМЫЕ НАПОРНЫЕ ХАРАКТЕРИСТИКИРекомендуемВиды насосов, устанавливаемых в систему отопления

2 Минусы естественной циркуляции</span></h2>

Естественная форма отличается очень сложной конфигурацией. Связано это с тем, что для ее обустройства нужно задействовать разные трубы с диаметром от 50 миллиметров и больше. Работать с такими конструкциями проблематично, да и стоят они недешево. На этапе монтажа необходимо соблюдать правильное расположение труб по всей поверхности магистрали, учитывая угол наклона в сторону котла, что влечет за собой различные трудности. К тому же такие развязки будут выглядеть не совсем привлекательно, а скрыть из виду их практически невозможно.

Даже если правильно спланировать схему расположения всех узлов естественной циркуляции, перепад давления при температурной разнице вряд ли составит больше 0,6 Бар. Для небольших построек этого может хватить, но при желании сформировать сложную систему с длинными магистралями или существенными перепадами высот уровень давления окажется недостаточным. К тому же такая система уязвима к различным «нештатным ситуациям», в числе которых:

1. 1. Минимальный засор.
2. 2. Зарастание тепла трубы на узком участке.
3. 3. Кратковременная остановка котельной установки, которая выведет циркуляционное оборудование из строя и потребует внушительных затрат.

Если рассматривать все недостатки естественной циркуляции теплоносителя, то нельзя не упомянуть полную невозможность использования такой системы вместе с теплыми полами. Конструкция не способна нормально функционировать при наличии всевозможной запорной или регулировочной арматуры, а ведь в теплых напольных конструкциях этих узлов немало. В связи с этим приходится минимизировать число таких элементов, что станет причиной ограничения точной регулировки.

Естественная циркуляция теплоносителя осуществляется с низкой скоростью, что приводит к неоправданным расходам из-за потери теплового потенциала. В результате большой процент энергии уходит на нагрев теплоносителя, а общие показатели полезного действия заметно снижаются.

Большинство потребителей устанавливают в помещениях специальное устройство — циркуляционный насос для систем отопления. Характеристики этого приспособления включают в себя массу преимуществ.

‘ >Циркуляционный насос для отопления: устройство, работа, установкаРекомендуемПодключение и установка дополнительного насоса в систему отопления

3 Особенности принудительного способа</span></h2>

Современные отопительные системы не способны нормально функционировать без циркуляционных насосов для отопления. Характеристики таких конструкций могут отличаться в зависимости от модели и типа оборудования, но общий принцип работы остается аналогичным для всех устройств.

И при желании купить такую установку многие сталкиваются с вопросом, а насколько важна энергозависимость и как часто проявляется этот недостаток на практике. В первую очередь нужно обратить внимание на отдаленность населенного пункта от города и частоту минимальных сбоев в работе электросети. Если речь идет о единичных случаях, то можно не беспокоиться. Все, что нужно сделать, — это установить специальный блок бесперебойного питания, и проблема исчезнет.

Что касается расходов энергии на обслуживание насоса циркуляционного для отопления (технические характеристики отображают точный уровень энергопотребления), то они совсем незначительные. С помощью простого ИБП агрегат сможет проработать в течение нескольких часов без электричества. Такой узел является обязательнім для сложных современных котлов с электронными «мозгами».

Однако если в регионе, где находится дом, встречаются постоянные перебои электроснабжения, даже такой подход не оправдает себя. В таком случае есть смысл задуматься о прокладывании естественной циркуляции.

Тем не менее, даже в таких условиях циркуляционный насос не станет лишним. Можно совместить его с непринудительным типом транспортировки теплоносителя, сделав отопительную установку универсальной. Для этого требуется собрать специальный узел, который состоит из байпаса и запорной арматуры.

В контурную трубу (как правило обратную) для насосного оборудования врезают перемычку таким образом, чтобы на каждой стороне насоса находился запорный кран. На входе в насос следует установить косой фильтр-грязевик, а между врезанными отводами еще один запорный кран. В таком случае, если энергопотребление стабильное, нижний кран закроется, а верхние будут находиться в открытом состоянии.

‘ >Циркуляционный насос с сухим ротором серии ТРРекомендуемСхема установки насоса в систему отопления частного дома

4 Плюсы использования насосных устройств</span></h2>

Наличие высокоэффективного насоса в системе отопления делает ее более продуктивной и управляемой. Дело в том, что потребитель получает возможность вручную настраивать как общую работу по всему помещению, так и в отдельных комнатах или в группах радиаторов. Если провести грамотный расчет, система будет хорошо взаимодействовать с различными термостатическими элементами, включая:

1. 1. Многоходовые краны.
2. 2. Электромеханические регуляторы.
3. 3. И другие.

Если есть желание, можно разделять обогрев на несколько зон, отдавая одним комнатам больше тепла, а остальным меньше. К тому же, с таким прибором появляется возможность отключать конкретное помещение, и это не внесет никакого дисбаланса в общую функциональность. В случае с естественной формой циркуляции это невозможно.

Пользуясь насосным оборудованием, владелец постройки может задействовать любые дополнительные устройства или теплообменники, включая радиаторы, конвекторы в любой конфигурации, контуры теплых напольных конструкций и так далее.

Правильно обустроенная система принудительной циркуляции демонстрирует лучшие показатели КПД, что полностью оправдывает стоимость монтажных работ и финансовые затраты на электрическую энергию. Весь отопительный контур становится более экономичным и менее сложным в плане исполнения. При желании потребитель сможет самостоятельно доставлять трубы небольшого размера, прятать их в стены или пол, а также выполнять другие манипуляции.

Наличие принудительной циркуляции позволяет не ограничивать себя в количестве разветвлений контуров, их удаленности и прочих технических свойствах системы. В зависимости от таких особенностей необходимо просто подобрать подходящий насос, который сможет перекачивать конкретный объем теплоносителя и будет демонстрировать достаточный напор.

Еще одним ключевым плюсом принудительной циркуляции является долговечность и отсутствие сложного обслуживания. При выходе из строя отдельных узлов их можно легко заменить самостоятельно.

‘ >Wilo-Stratos PICO — Обзор циркуляционного насоса с мокрым ротором

5 Обзор типов</span></h2>

Хотя на рынке комплектующих для отопительных систем предлагается большое разнообразие насосов, принцип их работы остается одинаковым для всех моделей. Они функционируют на основе центробежной перекачки жидкости, которая обуславливается вращением рабочего колеса с лопастями в специальной камере-«улитке». Она создает зону разрежения в центре, на входе потока и в области с повышенным давлением. Это позволяет обеспечить устойчивый поток перекачиваемого теплоносителя.

Для продления срока службы необходимо избегать взаимодействия электрических компонентов насоса с жидкостью. Еще в первых моделях таких насосов уже присутствовали специальные системы защиты от влаги, которые подразумевали раздельное расположение электрического привода и рабочей камеры с передачей вращения через вал. Через какое-то время на рынке появились более усовершенствованные изобретения, в которых ротор электродвигателя располагался в перекачиваемой среде, а под слоем изоляции находилась только электрическая часть статора.

Подобные модели продолжают пользоваться спросом и сегодня. На рынке предлагается два ключевых типа насосов — сухие и мокрые. Первый вариант несложно отличить от второго по внешним признакам: такие насосы довольно крупные и массивные. Блок двигателя заметно выступает вверх или в сторону. В большинстве случаев приборы размещают на специальной площадке или кронштейнах-«консолях».

Из минусов таких изобретений выделяют чрезмерную шумность (его нельзя устанавливать в жилом секторе), а также необходимость проведения профилактических работ. Такие элементы конструкции, как контактные уплотнительные кольца, быстро изнашиваются и нуждаются в замене.

Сухие системы необходимы для обстоятельств, в которых интенсивность напора является первостепенным фактором. Мокрые модели идеально подходят для небольших жилищ или для городских квартир с автономным отоплением.

‘ >Обзор циркуляционных насосов Aquario

6 Советы по выбору</span></h2>

Если речь идет о покупке насоса для обычного частного дома или квартиры, есть смысл приобрести насос с «мокрым» ротором. А чтобы предстоящий выбор оправдал себя, следует учесть несколько правил и советов экспертов:

1. 1. Большинство моделей насосов функционируют от обычной сети на 220 вольт. Что касается потребляемой мощности, то она зависит от эксплуатационных свойств устройства (многие модели способны переключаться с одного режима на другой). Выбирая подходящий агрегат, необходимо уточнить эти данные и убедиться, что они подходят для конкретных условий эксплуатации.
2. 2. На этапе покупки важно рассматривать такой показатель, как производительность.
3. 3. Интересующая модель должна обладать защитой от внешнего проникновения пыли и водяных брызг. Такая особенность должна указываться на корпусе прибора маркировкой IP.

Бытовой циркуляционный насос — это важнейшая часть системы отопления частного дома. Поэтому при выборе такого оборудования нужно быть предельно внимательным и тщательно подходить к обзору его технических характеристик, описания рабочих свойств и других моментов.

Фото

Циркуляционные насосы прекрасно зарекомендовали себя при обустройстве отопительных систем.  Конструктивно насос имеет очень схожее строение с конструкцией помпы. Как правило корпус насосного оборудования выполняется из достаточно прочных и коррозиестойких материалов (латунь, бронза, чугун, нержавеющая сталь). Данный материал способен отлично взаимодействовать как с агрессивной средой, так и с высокими температурами.

Принцип работы

Принцип работы циркуляционного насоса заключается в его способности создавать центробежную силу внутри корпуса, в следствии чего происходит повышение давления во внутреннем резервуаре насоса. Благодаря этому происходит выталкивание теплоносителя в выходное отверстие насоса. Повторение цикла обеспечивает устойчивый напор во всей системе.

Все циркуляционные насосы делятся на два типа:

• насосы с «мокрым» ротором;
• насосы с «сухим» ротором.

Оборудование с «сухим» ротором

Данный механизм отличается высоким уровнем КПД. Этот показатель доходит до 80%, что позволяет использовать данное оборудование при монтаже отопительных систем в больших и производственных помещениях. При этом непосредственно ротор работает без прямого контакта с жидкостью. Данный тип циркуляционных насосов имеет и ряд значительных недостатков. Главным из которых можно отнести тот факт, что работа насоса требует постоянного контроля за качеством перекачиваемой среды. Оборудование очень восприимчиво к наличию посторонних примесей и воздушных пузырьков, что может привести к нарушению герметичности в уплотнительных кольцах. Высокий шум работающего механизма так же можно отнести к его недостаткам при использовании в системах отопления частных домом и небольших помещений. На данный момент на рынке представлены следующие виды циркуляционных насосов с «сухим» ротором

• блочные
• вертикальные, здесь выходные и входные патрубки расположены вертикально на одной оси
• горизонтальные(консольные), здесь оба патрубка перпендикулярно друг другу.

Агрегаты с «мокрым» ротором

В данном случае ротор так же не имеет прямого контакта с перекачиваемой жидкостью. Но особенность конструкции позволяют осуществлять поддержку ротора в механизме за счет специальных металлических или керамических уплотнителей, выполненных в виде колец. Вот непосредственно наличие этих уплотнительных колец и обеспечивают защиту механизма от прямого воздействия жидкости на ротор. Принцип работы заключается в следующем: между двумя трущимися друг об друга уплотнительными кольцами возникает еле заметный, очень тонкий слой жидкости. Вот именно наличие этого слоя и обеспечивает поддержание необходимой разницы давления в рабочей камере насоса. Одновременно при работе оборудования происходит сильное сжатие колец друг другу, этот фактор обеспечивает еще большую герметичность насоса. Охлаждение и смазывание двигателя, в этом варианте исполнения, происходит за счет жидкости, которая проходит через рабочую полость агрегата. Данный вид циркуляционных насосов обладает рядом преимуществ перед насосами с «сухим» ротором. Практически бесшумный, обладает скромным весом и небольшими габаритами, не требует постоянного присутствия во время длительной эксплуатации, энергоэкономичен.

Наибольшей популярностью при установки автономного отопления естественно пользуются циркуляционные насосы с «мокрым» ротором. Неоспоримым лидером на российском рынке являются насосы голландской фирмы Grundfos. Давайте на примере ее линейки разберем основные функции, которыми обладают циркуляционные насосы сегодня.

Компания с многолетним опытом работы в области производства оборудования для систем отопления представляет насосы новой линейки Alpha. Данные модели пришли на смену уже известным насосам линейки UPS.

Модели насосов Grundfos

Насосы UPS – это агрегаты с циркуляционного типа, с мокрым ротором. На данных моделях применяется двигатель с асинхронным видом действия. Насос укомплектован специальной клеммой коробкой, которая обеспечивает подключение агрегата к электроэнергии. При первоначальном запуске рекомендуется открыть технологическое отверстие и спустить воздух из рабочей камеры насоса. Так же в конструкции предусмотрена возможность ручной прокрутки ротора в случае его закисания. Данные насосы обладают тремя скоростными режимами работ, которые выставляются вручную и обеспечивают устойчивую работу определенных систем.

Насосы новой модели AIpha 2 (L) являются первыми в общей линейки серии. Данный наос обладает более широкими возможностями чем насосы серии UPS. Здесь присутствует электродвигатель, который имеет постоянные магниты на корпусе. Если один из магнитов удалить, что во многих случаях делают русские умельцы, можно значительно сократить энергопотребление агрегата. Так же в новой конструкции отсутствует технологическая гайка для выпуска воздуха. В этой модели происходит автоматический сброс воздуха при кратковременном включении насоса на третьей скорости. Подключение к электропитанию стало проще, это происходит с помощью штекерного разъема. Данная модель обладает уже семью режимами работы. К имеющимся трем прибавилось еще два режима работы с постоянным перепадом давления и два режима пропорционального регулирования.

Работа насоса в режиме постоянного перепада – предполагает устойчивую работу насоса даже в тех случаях, когда в системе происходит изменения расхода жидкости и перепад давления. Создаваемый насосом определенный уровень давления, всегда будет автоматически поддерживается на одном уровне.

Режим пропорционального регулирования– данный режим работы обеспечивает надежное функционирование насоса в случае, когда в системе происходит переменный расход. Данный режим не заменим если в процессе эксплуатации происходит периодическое перекрывание радиаторов, что приводит к возрастанию давления в системе. Происходит автоматическое снижение скорость вращения насоса, в результате расход и напор в системе будет пропорционально уменьшаться. Основных режимов работ все же три. Системы, в которых они применяются;

• теплые полы,
• однотрубные системы,
• тупиковые системы,
• коллекторные системы,
• двухтрубные системы,
• радиаторные системы.

Самой инновационной можно назвать модель AIpha 3. Эту модель можно рассматривать как очень точный инструмент способным одновременно обеспечивать надежную работу всей системы и в тоже время позволяет контролировать расход теплоносителя. Эту возможность можно использовать совместно с приложением Grundfos GO Balance. Наличие этих приложений позволяют производит настройку всей топливной системы на удаленном расстоянии. Данное оборудование можно использовать и для измерения и балансировки всей системы отопления, устанавливая его на место другого циркуляционного насоса, подходящего по своим габаритам и размерам. Особенно хорош насос при балансировке радиаторов, коротких петель в системе теплый пол, а также при малых расходах теплоносителя. Наличие возможности трехкратной градации режимов как постоянного, так и пропорционального напора делают данную модель очень надежной и продуктивной. Ведь как известно, для любого мастера производящим монтаж отопительной системы, очень важным является способность монтируемого оборудования обеспечить нормальный расход теплоносителя, а для заказчика важным является надежность и экономичность данной системе. Циркуляционный насос дает положительный результат обоим. Экономичный и достаточно простой в обслуживании данный насос очень хорошо подходит для обустройства автономного отопления в загородных домах и отдельных квартирах.

Расчет мощности циркуляционного насоса

Для долговременной и качественной работы всей системы отопления необходимо грамотно произвести расчеты по выбору циркуляционного насоса. Не всегда, наличие нескольких насосов в системе обеспечивают надежную работу всей системы. Да к тому же это приводит к излишним, и довольно ощутимых материальным затратам, как в период монтажа, так и период эксплуатации. Правильно выбранное оборудование поможет существенно сэкономит бюджет и оградит от ненужных затрат в дальнейшем.

Все циркуляционные насосы обладают двумя основными характеристиками — это объём и напор. Эти характеристики необходимы знать, чтобы правильно рассчитать производительность выбранного оборудования. Рассмотрим вариант расчета подбора насосного оборудования для частного дома в 200 кв. м.

Первое, определимся с объемом, который насос способен прокачать. Эта одно из главных технических параметров насоса он должен обеспечивать надежную и долговременную работу оборудования. Объем вычисляется с помощью формулы П=3,6 х Q/ (c х ∆Т). Где 3,6 это постоянная величина. Q- это мощность тепловой системы, высчитывается из расчёта десять квадратных метров равна одному киловатту тепловой энергии. С- величина удельной теплоемкости теплоносителя, как правило роль теплоносителя исполняет вода, удельная емкость воды составляет 4,2 кДж/кг. И наконец ∆Т- это разница температуры теплоносителя. Замеры должны производится в двух точках- это на точке выхода теплоносителя из нагревающего оборудования и на точке возврата теплоносителя обратно в нагреватель. Нормальным параметром считается разница в 20 градусов. Для систем с теплым полом эта разница должна достигать всего пяти градусов.

В итоге получаем следующий расчёт:

П= 3,6х 20/(4,2х20)

Получили 0,857 куб/ч такой объем должен обеспечивать насос для перекачивания жидкости в доме площадью в 200 кв.м.

В дальнейшем нужно произвести расчёт напора, который должен выдавать насос. Данный показатель так же очень важен для нормальной работы всего оборудования. Произвести данные расчёты можно с помощью формулы; Н= NхК

 N– это количество этажей в доме, здесь нужно учитывать цокольные и подвальные помещения если предусматривается их отопление данной системой.

К- величина усредненного сопротивления в системе отопления, такая величина как правило составляет с лучевой разводкой 1,85, а с двухтрубной системой разводки величина составляет 1,1. Двухтрубная система имеет меньше изгибов что и обуславливает меньшую единицу сопротивления.

В рассматриваемом варианте мы возьмем самый распространённый способ разводки – это лучевая.

Производим расчёт, в данном случае мы имеет одноэтажное строение, но приборы отопления расположены в подвальном помещении из этого получаем: Н= 2х1,85, итого необходимый напор для обеспечения нормальной работы системы отопления требуется в размере 3,7 метра.

В итоге мы высчитали параметры, которые должен поддерживать циркуляционный насос. Стоит так же учитывать, что насос нужно выбирать с небольшим запасом по показателям.

Проведя эти достаточно простые вычисления можно произвести подборку циркуляционного насоса, который в полной мере удовлетворит стабильную работу всей системы отопления.

Читайте так же:

<index>

Сегодня редко встретишь систему обогрева дома, построенную по классической гравитационной схеме. Практически везде применяется циркуляционный насос для отопления. Это устройство полезно и функционально, однако снижает общие требования к точности проектирования трубопроводной сети. Одновременно без принудительного источника циркуляции невозможна работа таких технологичных систем отопления в частном доме или квартире, как теплый пол.

Устройство и принцип работы циркуляционного насоса

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины. В основные конструкционные узлы входят:

• корпус насоса;
• ротор, передающий вращение от вала двигателя блоку турбины;
• крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
• средства уплотнения, изоляции от воды или теплоносителя;
• основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор насоса можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с насосом могут устанавливаться устройства безопасности. Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

Принцип работы циркуляционного насоса можно проиллюстрировать несколькими пунктами.

1. Теплоноситель поступает во входной патрубок.
2. При включении двигателя момент вращения передается через ротор на колесо турбины.
3. Вращаясь, колесо наклонными лопатками перемещает воду, которая движется к краю диска под действием механики (распределение сил по наклонной плоскости), а также благодаря центробежной силе.
4. По мере приближения к краю диска, скорость потока воды растет, как и ее давление.
5. Жидкость выбрасывается в выходной патрубок.

По мере движения воды или теплоносителя к краю турбинного колеса во входном патрубке возникает разрежение, он захватывает новую порцию рабочего тела для транспортировки.

Важно! Циркуляционный насос газового или твердотопливного котла способен эффективно обслуживать определенную длину трубопроводов, прокачивая заявленный в характеристиках объем теплоносителя. Если требуется большая производительность и напор — не обязательно покупать отдельный, внешний нагнетатель. В систему можно установить дополнительный насос, который создаст необходимый поток или поможет поднять воду на второй этаж. Так же поступают, когда строиться распределенная, зонированная система теплого пола.

Как обычная домашняя, так и система отопления с двумя насосами может использовать различные типы нагнетателей. Главное отличие предлагаемых на рынке моделей в инженерном решении зоны ротор-турбина.

Насосы с мокрым ротором

Насосы для циркуляции с мокрым ротором — самый распространенный тип нагнетателей для системы отопления частного дома или квартиры. Устройства так названы из-за того, что работа узлов происходит непосредственно в теплоносителе.

1. Ротор помещается в специальный стакан с уплотнительной или вихревой защитой от протечек.
2. Во время работы детали ротора, включая подшипники скольжения, находятся в воде или теплоносителе.
3. Происходит непрерывная смазка и охлаждение частей конструкции.

Благодаря таким особенностям работы мокрые системы отличаются стабильностью, отсутствием необходимости в обслуживании, низким шумом.

Чтобы в область ротора не попал воздух, насос оснащается выпускными отводами. Верхний предназначен для работы автоматизированной системы, а через находящийся в передней части корпуса спускают газ во время пусконаладочных операций или регулировки.

Важно! Работа насоса с мокрым ротором при условии попадания воздуха в трубопроводы вызывает резко растущий износ движущихся частей, перегрев, заклинивание или непоправимую поломку оборудования. Не рекомендуется присутствие в теплоносителе абразивных частиц. Поэтому водяной насос с мокрым ротором следует устанавливать только в закрытой системе отопления.

Насосы с сухим ротором

Насос с сухим ротором исполняется с тщательным изолированием блока турбины от протечек. Система имеет ряд достоинств и недостатков.

1. Преимущество сухих систем в лучшем охлаждении — большинство узлов не соприкасается в системе отопления с горячим теплоносителем.
2. Сухие насосы более шумные.
3. Общий уровень надежности насосов с сухим ротором ниже из-за большего количества уплотнителей, отсутствия постоянной смазки.

Однако главное достоинство нагнетателей сухого типа заключается в том, что они не боятся завоздушивания. Им также меньше мешает абразивная взвесь в воде — от нее страдает только турбина, у которой ресурс выработки на отказ гораздо выше, чем у блока ротора с его подшипниками скольжения. Поэтому такие нагнетатели стоит выбрать, если строится открытая система отопления с циркуляционным насосом.

Совет! Опасность открытой системы отопления для циркулярного насоса состоит в вероятности завоздушивания, гидравлических бросков и образования в теплоносителе абразивной взвеси. Из-за контакта с воздухом вода постоянно насыщается кислородом, процессы окисления ускоряются, особенно, если используются стальные трубы или радиаторы отопления. В теплоносителе увеличивается количество ржавчины. В таких условиях рекомендуется применение насоса с сухим ротором.

Насосы с регулировкой скорости

Скорость насоса в системе отопления играет большую роль. При помощи ее изменения можно добиться:

• оптимального режима работы нагревательного оборудования;
• стабилизации температуры всех радиаторов, вне зависимости от дальности их расположения от котла;
• уменьшения температуры теплоносителя при неизменной эффективности отопления, так как при большей скорости циркуляции вода каждый проход теряет меньше энергии.

Сегодня на рынке представлены различные технические решения насосов. Домашнее отопление может использовать односкоростную модель, производительность которой нужно выбрать в соответствии с характеристиками котла и общего объема теплоносителя. Предлагаются двух, трех, четырехскоростные модели. Их работа основана на изменении схемы коммутации полюсных пар двигателя.

Более технологичное, но и ощутимо дорогое решение — частотное управление. Насос такого типа обеспечивает не ступенчатое переключение, а плавное регулирование скорости. Это позволяет очень тонко настроить работу отопительного контура.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

• теплоноситель никак не соприкасается с воздухом в помещении;
• внутри герметичной системы трубопроводов давление выше атмосферного;
• расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

На заметку! Для закрытой схемы можно сделать расширительной бак своими руками. Его емкость рассчитывается по простым формулам, зависит от общего объема воды в системе.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Важно! Закрытая система отопления, построенная без наклона труб, соблюдения уровня основных линий движения теплоносителя, не работает без циркуляционного насоса. Она также не функционирует при отключении электропитания.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
2. Трубы подачи и обратки располагают под наклоном.
3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
4. Давление внутри открытой системы отопления равно атмосферному.
5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

• на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
• подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Важно! В такой структуре нет гравитационной составляющей циркуляции. Поэтому при отключении питания и насоса теплый пол просто не работает.

Основные характеристики циркуляционных насосов

Главные характеристики, по которым делается выбор циркуляционного насоса:

• напор, показывающий способность устройства поднять воду на определенную высоту;
• производительность и расход, показывающие, сколько жидкости нагнетатель подает в единицу времени.

Эти параметры являются ключевыми в расчете отопительной системы. Напор позволит понять, способен ли нагнетатель обслуживать сеть трубопроводов с определенным перепадом высоты. А расход рассчитывается по требованиям отопительного котла для планируемого объема теплоносителя.

Еще один фактор, который зачастую очень важен для пользователя — монтажный размер устройства. Это габарит насоса, его придирчиво рассматривают, если нагнетатель планируют врезать в существующий трубопровод, при этом обеспечивая аккуратную и незаметную установку.

Все нужные пользователю данные содержит маркировка на передней панели. Цифры на циркуляционном насосе означают:

• тип устройства (чаще всего это UP — циркуляционный);
• тип регулировки скорости (не указан — односкоростной, S — ступенчатое переключение, E — плавное частотное регулирование);
• диаметр патрубков (указывается в миллиметрах, означает внутренний габарит трубы);
• напор в дециметрах или метрах (может отличаться у разных производителей);
• монтажный габарит.

Маркировка насоса содержит сведения и о типах соединений подводящих и выходных труб. Полная схема кодирования и порядка следования слов выглядит так:

Ответственные производители всегда следуют стандартным правилам маркировки. Однако отдельные компании могут не указывать часть данных, например, монтажный габарит. Его нужно узнавать непосредственно из документации к устройству.

Советы по выбору циркуляционного насоса

Выбор циркуляционного насоса всегда делается после тщательного расчета, который учитывает тип нагревательного оборудования, объем теплоносителя, перепады высот, минимально необходимую производительность нагнетателя.

Совет! Нельзя покупать изделия неизвестных компаний, которые копируют продукцию надежных и популярных брендов. Такой насос — неэффективное вложение средств. Использование некачественных материалов, крыльчаток, турбин с ограниченным моторесурсом приводит к быстрой поломке нагнетателя. На специализированных форумах можно найти множество страшных историй в фотографиях о том, какой технологический нигилизм содержат корпусы китайских «ноунейм» изделий.

Поэтому стоит выбирать насос только от проверенных брендов. Надежные устройства представлены и в средней ценовой категории. А если нужно высочайшее качество и есть возможность заплатить в полтора-два раза больше — следует обратить внимание на изделия марок GRUNDOFS, WILO.

Обзор популярных моделей

Привести четкое наименование модели лучшего среди нагнетателей невозможно без четкой сегментации по условиям их эксплуатации. Поэтому рейтинг циркуляционных насосов для отопления представляет соревнование брендов и ключевые особенности предлагаемого ими оборудования.

1. Grundfos UPS

Один из самых популярных и качественных типов насосов. Компания с корнями в Дании обеспечила максимум надежности, используя нержавеющие гильзы, подшипники из керамики, колеса турбин из композитных материалов. Насосы с мокрым ротором отличаются следующими особенностями:

• малое потребление энергии, от 45 до 220 Вт;
• очень низкий уровень шума (до 43 дБ) и вибраций — понять, что насос работает, можно только положив на него руку;
• широкий температурный диапазон от 2 (-20 у отдельных моделей) до 110 градусов Цельсия;
• простой монтаж;
• неприхотливость, отсутствие обслуживания;
• долговечность, срок службы составляет минимум 10 лет.

Насосы Grundfos UPS очень компактные и легкие. К их недостаткам можно отнести высокую цену, до 2 раз выше конкурентов. Однако популярность изделий этой марки говорит о том, что их характеристики оправдывают ценник.

Насос Grundfos UPS 25/40

2. Wilo Star-RS

Изделия этого бренда считаются самыми надежными. В их конструкции и электронных схемах используются только проверенные и простые решения. Насосы характеризуются:

• экономичностью;
• простой регулировкой мощности;
• надежностью, долговечностью — чугунный корпус, колесо турбины из полипропилена, подшипники из металлографита, нержавеющие валы;
• рабочей температурой от -10 до 110 градусов Цельсия;
• защитой от перепадов и бросков напряжения;
• простотой установки.

Насосы Wilo Star-RS компактны, легки, не требуют обслуживания. Их цена также выше конкурентов, однако ниже, чем у лидера рейтинга. Пользователи отмечают, что на самой высокой скорости насос со временем начинает шуметь.

Насос Wilo STAR-RS25/4-130

3. Джилекс «Циркуль»

Серия Циркуль — это разумный выбор, крепкий середнячок с привлекательными характеристиками и стоимостью. Насосы отличает:

• экономичность;
• простая схема переключения скорости;
• малые габариты;
• достаточно малый уровень шума до 65 дБ;
• богатая комплектация и простой монтаж;
• отказоустойчивость из-за отсутствия сложных технических решений и применения надежных материалов;
• низкая цена.

Компания-производитель имеет разветвленную сервисную сеть, однако пользователи отмечают, что насосы серии Джилекс «Циркуль» ломаются крайне редко.

Насос Джилекс «Циркуль» 25/60

4. DAB VA

Серия насосов от итальянского производителя — это оптимальный баланс характеристик и цены. Они не способны предложить рекордных показателей, однако надежны, адаптированы к реалиям отечественных энергосетей. Устройства характеризуют:

• трехступенчатая регулировка скорости;
• простой монтаж с использованием быстроразъемного соединения;
• два типа монтажного габарита в 130 и 180 мм;
• уровень шума до 70 дБ;
• доступная стоимость.

На заметку! Сегодня на рынке представлена обновленная линейка DAB VA, где тщательно проработан вопрос надежности. Применена литая алюминиевая оболочка двигателя, технополимерное колесо турбины, керамические вал и упорный подшипник, графитовые втулки, множество нержавеющих деталей и новое поколение уплотнительных колец в EPDM.

Насос циркуляционный DAB VB 55/120

Заключение

Сегодня на рынке можно купить любой циркуляционный насос. Кроме представленных в рейтинге выше, предлагаются адаптивные системы, самостоятельно определяющие параметры рабочего тела и изменяющие производительность. Для пользователя главное — правильно рассчитать требуемые показатели нагнетателя. И тогда, если не покупать откровенно бросовые изделия китайской гаражной промышленности, система отопления с качественным насосом будет функционировать долго, безотказно и стабильно.

</index>В продолжение темы:Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике:Расчет потребленияэлектроэнергии техникойРассчитатьx11.11.2019Как сделать инкубатор для яиц в домашних условияхПрочая садовая техника10.08.2019Компрессоры Ремеза: современные технологии, материалы, продуманные технические решенияКомпрессор27.07.2019Спиральные компрессоры: тихие, надежные, эффективныеКомпрессорВиды винтовых компрессоров и их преимуществаВыбор бытовой техники, Эксплуатация техникиВаше мнение Загрузка …Обзоры техникиКалькуляторрасчетаэлектроэнергииРассчитатьИспользуемые источники:

• https://tehno-gid.net/power/nasos-tsirkulyatsionnyj-dlya-otopleniya-osobennosti-spetsifika-raboty-kriterii-vybora.html
• https://oventilyacii.ru/otoplenie/tehnicheskie-harakteristiki-tsirkulyatsionnyh-nasosov-dlya-sistem-otopleniya.html
• https://eurosantehnik.ru/raznovidnosti-cirkulyacionnyx-nasosov-na-primere-marki-grundfos.html
• https://tehnika.expert/dlya-sada/nasos/cirkulyacionnyj-dlya-otopleniya.html
