Циркуляционный насос для водоснабжения

Многим жителям частного сектора не понаслышке знакомо явление холодных батарей. Происходит подобное из-за недостаточного напора жидкости в отопительной системе. Чтобы решить проблему раз и навсегда необходимо подобрать водяной нанос для отопления, который монтируется в систему водоснабжения рядом с котлом. Как правильно выбрать устройство? На какие характеристики обращать внимание? Какие марки товаров пользуются на рынке большим спросом?

Что такое насос для отопления

Конструкции отопления с природным водоворотом или рециркуляционной подачей могут быть вполне эффективными, но только при обслуживании небольших участков. Для частных домов и квартиры большой площадью рядом с котлом необходимо устанавливать специальный прибор для принудительного движения воды по системе. Циркуляционный нанос – это технологический прибор, который работает в кольцевом отоплении, непрерывно перемещая воду по трубам. Его главной задачей является обеспечение непрерывной подачи тепла и циркуляция воды в системе.

Устройство циркуляционного насоса

В упрощенном варианте принцип работы такого технологического прибора строится на взаимодействии мотора и ротора, который погружен в теплоноситель. Мотор обеспечивает беспрерывную подачу жидкости, а ротор помогает преобразовывать кинетическую энергию в потенциальную энергию, благодаря чему в системе создается необходимый уровень давления. Однако во многом качественная и надежная работа циркуляционного насоса в системе отопления зависит от вида устройства и его характеристик.

Виды­

Классифицировать отопительные приборы можно не только по наименованию брендов, но и по характеристикам и принципу работы устройства. Так, виды циркуляционных наносов условно подразделяют всего на два типа:

• Эжектор сухого типа характеризуется тем, что роторная часть прибора не контактирует с водой. Такой отопительный насос на выходе дает КПД до 85%, но создает изрядный шум из-за чего предпочтительнее устанавливать прибор в отдельных газовых котельных.
• Помпами мокрого типа называют те устройства, в которых вся подвижная часть находиться в постоянном контакте с водой. Теплая жидкость обеспечивает таким технологическим приборам постоянную смазку деталей и бесшумную работы. КПД циркуляционных приборов влажного принципа действия составляет всего 50-65%, из-за чего устанавливать их предпочтительнее в частных домах.

Характеристики

Чтобы купить циркуляционный насос для отопления, важно хорошо разбираться в его технических параметрах. Характеристик, на которых стоит заострить внимание, не слишком много. По сути, важными для простого обывателя будут всего две:

• Напор – гидравлическое сопротивление системы. Измеряется величина в метрах и, как правило, задается значением высшей точки трубопровода.
• Производительность – параметр, показывающий какой объем жидкости способен переработать прибор за единицу времени. Измеряется производительность в кубических метрах за час.

Стоит знать, что эти понятия обратно пропорциональные. Так максимальная мощность электронасоса будет достигнута при нулевой высоте трубопровода, а напор при такой же подаче. Благодаря этим основным характеристикам можно подобрать модель с оптимальными для себя параметрами. При этом принцип выбора устройства – чем производительнее, тем лучше – для достижения высокой производительности, не подходит. Покупка неправильно выбранного агрегата приведет к уменьшению теплоотдачи и увеличению потребления электроэнергии.

Маркировка

Перед тем, как подобрать насос для системы отопления окончательно, стоит ознакомиться и расшифровать цифробуквенные обозначения на этикетке агрегата. Как правило, в маркировку циркуляционных насосов для систем отопления вносят следующие характеристики:

• Буквы UP – указывают на тип агрегата. В данном случае циркуляционный.
• Затем идут буквы S/E, обозначающие способ управления: ступенчатое переключение скоростей или плавна регулировка.
• После буквенных характеристик идут численные. Первый блок обозначает внутренний диаметр в миллиметрах узких патрубков, вторая часть – максимальный напор в дециметрах.
• Третьим числовым блоком выступает миллиметровое значение монтажной длины. Этот показатель важен в случае врезки устройства.
• Кроме того, у разных производителей может быть указана дополнительная информация на этикетке: тип материала корпуса, способ соединения с трубами, мощность или класс потребления электроэнергии.

Как рассчитать мощность циркуляционного насоса для отопления

Чтобы насос для циркуляции воды в системе полностью соответствовал требованиям, перед покупкой необходимо произвести расчеты мощности для мотора. Если будет поставлен агрегат со слишком большим индексом производительности, то вода в трубах будет шуметь. Меньшая мощность же не обеспечит должного тепла. По сути, для правильного выбора перекачивающего устройства необходимо вычислить две величины:

• производительность двигателя;
• подающий напор.

Рабочая мощность будет происходить из общей тепловой производительности системы отопления. Проще говоря, устройство должно перекачивать такой объем жидкости, чтобы ее хватало на потребности всех радиаторов в доме. Чтобы это вычислить необходимо, знать точную потребность ресурсов на полный обогрев здания. Для частных домов, площадью 100 метров квадратных, эта величина составит 10кВт. Сам расчет стоит произвести по следующей схеме Х=3600У(а*в), где:

• У – теплозатраты для обогрева;
• А –теплопроводимость воды = 4,187 кДЖ/кг;
• В – разница температур при подаче и в обратной магистрали. Как правило, условно принимается значение в 10-20 градусов.

Правила установки в систему отопления

Чтобы подающий воду агрегат долго прослужил, его было удобно обслуживать, при врезке необходимо соблюсти ряд правил:

• Для удобства демонтажа по обе стороны агрегата необходимо вмонтировать шаровые краны.
• Для создания барьера мелким механическим частицам перед устройством желательно установить специальный фильтр.
• В верхней части обходного пути желательно установить автоматический или ручной клапан воздуха, который позволит удалять из системы скопившейся кислород.
• Из-за того, что установка насосов в системе отопления разных производителей имеет свои отличительные особенности важно соблюдать направление монтажа, указанное на корпусе прибора.
• Врезать насос для циркуляции воды в системе отопления влажного типа всегда нужно горизонтально, чтобы не повредить электродвигатель в процессе эксплуатации. При этом клеммы агрегата всегда должны смотреть четко вверх.
• Стыки и резьбовые соединения необходимо обработать герметиками, а между сопряженными деталями положить прокладку.

Купить насос для отопления

Сколько стоит насос, зависит от характеристик агрегата, мощности, а также страны-производителя или бренда. Самые дешевые варианты произведены в Китае, однако, как показывает практика, такие устройства не самые надежные, хоть и стоят дешево. Для безотказной эксплуатации в течение всего гарантийного периода лучше покупать насосы для циркуляционного отопления, проверенные временем – от известных брендов. Последующий рейтинг товаров поможет вам определиться с моделью.

Беламос

На Российском рынке промышленная компания Беламос является ведущим производителем и поставщиком качественного отопительного оборудования. Особой популярностью среди представителей пользуется следующая модель поверхностного циркуляционного агрегата:

• Название модели: Беламос BRS 25 / 4G.
• Цена: средняя стоимость по Москве, Санкт-Петербургу составляет 1800-2100 рублей.
• Характеристики: выдерживает нагрев воды до 110 градусов, максимальный напор – 4,5 м, а пропускная способность составляет – 2,8 кубометра воды в час.
• Плюсы: возможность устанавливать вертикально/горизонтально, приемлемая цена, тихая работа, хорошее качество сборки.
• Минусы: блок управления не герметичен, в комплекте идут гайки не лучшего качества.

Не уступает по качеству своему собрату и мокрый насос Беламос большей мощности:

• Название модели: Беламос BRS 32 / 8G (180мм).
• Цена: на Яндекс Маркете от 4738 рублей.
• Характеристики: напор холодной воды – 8 м, допустимая температура +110/-10 градусов, Ш*В*Д размеры – 15*18*17 см.
• Плюсы: есть система регулировки скоростей, в комплекте иду хорошие гайки и кабель, крыльчатка сделана из полимера.
• Минусы: создает шумы.

Dab

Продажа оборудования итальянской фирмы DAB PUMPS на территории Российской Федерации осуществляется уже более 30 лет. Кроме того, компания часто проводит акции, благодаря чему циркуляционные системы оборудования можно купить по скидке совсем недорого. К примеру, часто на распродаже можно найти следующую модель:

• Название модели: бытовой насос dab VA 35/180.
• Цена: купить у официальных представителей можно за 3334 рубля, если заказать по почте стоимость с доставкой составит около 4000 рублей.
• Характеристики: производительность – 3 куб.м/час, давление -4,3 м, напряжение в сети – 220-230 Вт.
• Плюсы: есть защита от перегрева, три скорости вращения ротора.
• Минусы: не выявлены.

Калибр

Среди недорогих и заслуживающих вашего доверия китайских товаров можно выделить оборудование для отопления от фирмы Калибр. Среди широкого ассортимента агрегатов можно выделить следующий прибор:

• Название модели: насос калибр НЦ – 90/Б.
• Цена: на Яндекс Маркете от 2304 рублей.
• Характеристики: давление макс. – 6 м, потребляемая мощность – 90 Вт, пропускная возможность – 2,4 куб.м/час.
• Плюсы: приемлемая цена, экономичное энергопотребление, простота в обслуживании и установке.
• Минусы: при отключении света полностью блокирует систему отопления.

Акварио

Международная фирма Акварио создаст конкуренцию любому из перечисленных выше товаров. Среди широкого ассортимента сложно выбрать особенно выделяющиеся модели, однако по отзывам потребителей особое внимание заслуживает:

• Название модели: Aquario AC 159-160A.
• Цена: 3200 рублей при покупке в интернет-магазинах, при покупке оптом на официальном сайте цена будет снижена.
• Характеристики: развивает давление до 9 метров, работает от электричества с мощностью 120 Вт, за час может обработать до 1,75 кубометров жидкости.
• Плюсы: есть способность искусственного увеличения давления, высокая производительность, срок службы от 5 до 10 лет.
• Минусы: не выявлены.

Не обошли стороной покупатели и другую модель Акварио с более мощной производительностью:

• Название модели: Aquario AC 1512-195A.
• Цена: при заказе через интернет 4582 рубля без доставки.
• Характеристики: развивает давление внутри системы до 12 м, максимальная пропускная способность – 2,79 куб., потребляет мощность до 270 Вт.
• Плюсы: подходит для установки в любом положении, двигатель работает бесшумно.
• Минусы: завышенная цена при средней производительности.

Calpeda

Крупнейший итальянский концерн по производству насосного и отопительного оборудования представляет вашему вниманию следующий товар:

• Название модели: Calpeda NCE 32-60/180.
• Цена: 6316 рублей на сайте olx.
• Характеристики: максимальная напорная сила – 5м, пропускная возможность – 4 кубометра за час работы, выдерживает температуры до 95 градусов.
• Плюсы: есть защита от перегрева, товар относиться к классу энергосберегающих с маркировкой А.
• Минусы: при работе слегка шумит.

Кроме этого, стоит обратить внимание на аналогичный, производства Calpeda, корпус и внутренний части которого выполнены из высококачественных материалов:

• Название модели: Calpeda NC3 32-70/180.
• Цена: 7354 рубля.
• Характеристики: пропускная способность 4,5 кубометра за 60 минут, максимальный напор жидкости – 70 метров, потребляемая мощь – 136 Вт.
• Плюсы: есть возможность монтажа в водопровод, качественное исполнение.
• Минусы: высокая стоимость, можно закрепить только в вертикальном положении.

Спрут

Компания BAPHA представляет разнообразную линейку циркуляционных насосных станций, среди которых особенно ярко выделяется:

• Название модели: Спрут GPD 25-4S-180.
• Цена: от 5500 до 6000 рублей.
• Характеристики: работа от сети с мощностью 160 Вт, выдаваемое давление воды 3,5 метров, пропускная способность за час 3 кубометра жидкости.
• Плюсы: бесшумная работа двигателя, низкая общая масса.
• Минусы: трудно найти в продаже, доступен только для горизонтального расположения.

Кроме того, стоит обратить внимание на аналогичный товар этой же фирмы:

• Название модели: SPRUT GPD 32-8S-180.
• Цена: от 8000 до 9000 рублей.
• Характеристики: выдаваемое давление воды 7,3 метра, пропускная способность за час 10 кубометра.
• Плюсы: возможность выбора способа монтажа, высокая производительность, быстрый нагрев помещения.
• Минусы: кроме высокой стоимости, остальные недостатки не выявлены.

Wester

Циркуляционные агрегаты Вестер отличаются высоким сроком эксплуатации, тихой работой и хорошим качеством исполнения деталей:

• Название модели: Wester WCP 25-40G.
• Цена: 2127 рублей.
• Характеристики: поверхностный насос для отопления пропускает до 2,5 кубометров жидкости, создавая максимально допустимый напор в системе до 4 метров.
• Плюсы: доступна установка в любом положении, двигатель работает почти бесшумно.
• Минусы: стоит дорого в сравнении с конкурентами.

Еще одна модель от той же фирмы отличается возможностью создания более высокого давления внутри отопительной системы:

• Название модели: Wester WCP 15-90.
• Цена: 3041 рубль.
• Характеристики: пропускная способность жидкости до 1,5 куб/час., давление – 9 метров, выдерживает температуры до 60 градусов.
• Плюсы: есть функция повышения давления.
• Минусы: только вертикальная установка.

Grundfos

Устройства от компании Grundfos, в народе больше известной под прозвищем «Грюндик», отличаются высокой производительностью, долгим сроком службы и качеством:

• Название модели: Grundfos UPS 32-80 180.
• Цена: купить насос для отопления в частном доме можно за 20983 рубля.
• Характеристики: может создавать сопротивление до 7,5 метров, обладает пропускной способностью в час 11 кубометров, заявленная мощность двигателя составляет 135 Вт.
• Плюсы: возможность выбирать способ установки, хорошее качество, тихая работа, долгий срок службы.
• Минусы: высокая стоимость.

Еще один неплохой агрегат от той же компании удивит вас своей расторопностью в работе, при этом не создавая посторонних шумов:

• Название модели: насос для отопления Grundfos ALPHA2 25-40 180.

• Цена: примерно 7615 рублей.
• Характеристики: прибор вырабатывает напор до 4 метров, обладает способность пропускать до 2,4 кубометров жидкости за час, потребляет мощности 22 Вт.
• Плюсы: есть автоматический контроль за уровнем воды в системе, функция ночной режим и фронтальная панель управления.
• Минусы: не выявлены.

Насос для отопления Wilo

Не худшими параметрами, чем у конкурентов, обладает и этот прибор для отопления от известного бренда Вило:

• Название модели: Wilo Star-RS 25/4.
• Цена: 4087 рублей.
• Характеристики: насос с мокрым ротором выдает до 4 метров напора и прокачивает до 3 кубометров воды за час работы, заявленная продавцом мощность составляет 22 Вт.
• Плюсы: есть регулятор скорости работы, инструкция.
• Минусы: конструкция имеет только вертикальное крепление.

Маленький насос для отопления wilo прекрасно справиться с поставленной задачей при небольшой площади дома или квартиры:

• Название модели: Wilo Star-Z Nova.
• Цена: выбрать и приобрести через сайт можно за 5759 рублей.
• Характеристики: создает давление в системе до 0,84 метров, а пропускает до 0,36 кубометров воды за час работы.
• Плюсы: помогает сэкономить на электричестве, хорошо греет в небольших помещениях, работает бесшумно.
• Минусы: высокая стоимость, только вертикальный способ подключения.

Как выбрать насос для отопления

Чтобы принять правильное решение, подбор циркуляционного насоса должен проходить с учетом следующих требований и правил:

• Агрегат должен полностью соответствовать полученным расчетам мощности. Просчитать производительность нужно заранее либо же попросить об этом настройщика отопления. Ни в коем случае не стоит покупать товар наобум.
• Чтобы насос выдавал заявленное производителем давление, нужно подбирать устройство исходя из своего диаметра трубы. Чем больше диаметр, тем мощнее стоит покупать прибор.
• Стоит учесть и внешние погодные условия. Если насосная станция будет находиться в отдельном помещении, то велика вероятность того, что агрегат замерзнет.

Видео

Установка циркуляционного насоса GRUNDFOS в систему отопления. Монтаж байпаса

Отзывы

Максим, 34 годаУ меня в квартире автономное отопление с циркуляционным насосом гринфилд, а вот отцу решил поставить Wilo. Отзывы о товаре были хорошее, да и в реальности качество не подвело. Обрабатывает агрегат площадь чуть больше 200 квадратов и прекрасно справляется с задачей: перебоев в работе нет, шума тоже, трубы всегда горячие.

Стас, 45 летРаньше пользовался домашним циркулятором Валтек, но в последнее время он стал как-то странно шуметь, а иногда даже вибрировать. Пришлось его продать, а взамен купить небольшой рабочий Вестер. В целом покупкой остался доволен, квартиру в 87 квадратов греет отлично, работы устройства вообще не слышно. Так, что все, кто планирует подключение паровой автономии, могут смело его покупать.

Кирилл, 37 летКогда в доме установили газовый котел, встал вопрос о выборе насоса. В магазине я наткнулся на компактный приборчик от Вило Стар. Продавец наплел мне, что он помогает сэкономить газ и электричество, работает без перебоев и вообще просто чудо. На деле же все не так. Да он быстро нагревает небольшое помещение, но при отключении света обогрева нет вообще.

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим!Понравилась статья?Рассказать друзьям:Реклама на сайте

Статья обновлена: 22.05.2019

<index>

Вопрос, для чего необходим циркуляционный насос в системе отопления частного дома, сегодня встречается не так часто. Потребители давно поняли, что этот небольшой прибор решает многие проблемы, связанные с эффективной работой отопительной системы в целом.

Во-первых, с его помощью увеличивается коэффициент полезного действия. Во-вторых, есть возможность сэкономить на материалах и элементах отопления. Обо всем этом ниже.

Особенности принудительной циркуляции

Установленный в систему циркуляционный насос создает внутри небольшое давление. При этом теплоноситель движется с небольшой скоростью, равномерно распределяя тепло по всем радиаторам.

Неужели естественная циркуляция теплоносителя не может распределить тепловую энергию равномерно?

Может, но ввиду того, что строящиеся загородные частные дома становятся все больше в размерах, а соответственно схемы разводки трубных магистралей становятся все сложнее, теплоносителю все труднее преодолевать конфигурации трубных схем. И в таких домах без циркуляционного насоса просто не обойтись.

Преимущества

Под действием насоса теплоноситель быстрее проходит по всему контуру системы отопления, возвращаясь в нагревательный котел. При этом его температура не будет низкой. А значит, нагревать не сильно охлажденный теплоноситель будет проще. Меньше затрат на потребление топлива.

Для естественной циркуляции теплоносителя необходим большой его объем, чтобы в массе своей он смог держать необходимую температуру. Соответственно для нормальной работы отопительной системы в частном доме понадобятся трубы с большим диаметром, радиаторы с широкими полостями, запорная арматура под стать трубам.

Для системы, в которой установлен насос, нет необходимости держать большой объем теплоносителя. Поэтому можно спокойно использовать трубы и запорную арматуру с меньшим диаметром. А это снижение цены на все изделия и экономия на материалах.

Недостатки

В принципе, недостаток у такого отопления всего лишь один – это энергозависимость. Работает устройство от электрического тока. Во-первых, это пусть и небольшие, но затраты. Во-вторых, при отключении подачи тока насосный агрегат перестает работать.

Конечно, мастера, учитывая данную ситуацию, устанавливают байпас, через который отопление начинает работать по принципу естественной циркуляции горячей воды. А это снижение эффективности работы, плюс снижение КПД.

Подбор прибора

Ответственный момент – это правильно рассчитать мощность устанавливаемого насоса. Здесь учитывается два показателя:

• объем перегоняемой массы воды, м³/ч;
• напор, измеряемый в метрах.

Сделать правильный расчет, если вы в этом деле неспециалист, очень сложно. Здесь приходится учитывать сложность схемы разводки трубных магистралей, количество радиаторов и запорной арматуры, мощность отопительного котла, материалы, из которых изготовлены трубы и другие приборы отопления. Поэтому этот этап лучше всего переложить на плечи профессионала.

Если все-таки вы решили взять ответственность на себя, тогда лучше всего приобрести насос, в котором можно переключать скорости перемещения теплоносителя.

Идеальный вариант – с автоматической регулировкой. Стоит такой прибор в разы дороже обычного образца, зато вы спокойны, что можете сами настроить его под необходимые параметры отопительной системы дома.

Пример расчета

Перед тем как выбрать насос, необходимо провести следующий расчет. К примеру, отопительный котел установлен в подвальном помещении. Ваш дом – это двухэтажное строение. Система отопления – это однотрубная разводка.

То есть, получается так, что самая высокая точка отопительной системы – это верхние края радиаторов, установленных на втором этаже. Это притом, что в доме установлена закрытая система отопления.

Расчет напора

От трубы обратного контура, которая входит в котел (именно этот участок и является местом установки прибора) необходимо замерить расстояние до верхнего края радиатора второго этажа. Это и будет напор насосного устройства. По сути, получится так:

• 2,5 м – высота подвала;
• 3 м – высота первого этажа;
• два перекрытия – 0,5 м;
• расстояние от пола до верхнего края радиатора – 0,6 м.

Сумма равна 6,6 м. Значит, вам потребуется насос с напором 7 м.

Расчет мощности

Для этого необходимо знать отапливаемую площадь частного дома. Для примера пусть будет 200 м². Чтобы в частном доме было тепло, необходимо придерживаться соотношения: 1 кВт тепловой энергии на 10 м². То есть, вам потребуется 20 кВт.

Следующий показатель – разница температур на подающем и обратном контуре. Специалисты рекомендуют в пределах 10 °C. То есть, если на выходе из котла температура теплоносителя будет +70 °С, то при входе +60 °С. Теперь проводите вот такое математическое действие: 20:10=2. Это и есть мощность насоса, измеряемая в м³/ч.

Как видите, выбрать насос не так уж и сложно. Конечно, это простейший расчет без учета различных нюансов. Но его можно взять за основу, приплюсовав 20% на всякий случай.

Монтаж

Заниматься установкой циркуляционного насоса самостоятельно, если вы не знаете всех нюансов монтажного процесса, лучше не стоит. Но ознакомиться с технологией и последовательностью нужно.

Место установки

Насос устанавливается на обратке рядом с отопительным котлом. Это делается с одной-единственной целью – снизить температурные нагрузки на уплотнители, манжеты и прокладки, которые используются в конструкции самого агрегата. Под действием высоких температур они быстро выходят из строя.

Существует два типа устройств: с мокрым ротором и сухим. Обычно первый вариант это маломощные насосы, используемые для отопления небольших частных домов. Его врезают прямо в трубопровод, соединяя с двух сторон резьбой. Второй – это более мощная установка. Такие насосы чаще всего соединяются при помощи фланцев.

Запорная арматура и фильтр

Насос отсекается от трубы двумя вентилями (шаровыми кранами), которые при необходимости проведения ремонта, закрываются.

Обязательно устанавливается байпас. Это труба, которая соединяет трубопровод, минуя насосную установку. На байпас обязательно монтируется вентиль. Он перекрывает течение теплоносителя, когда работает насос. И открывает, когда прибор перестает работать или в процессе ремонта. То есть, байпас работает в экстренных случаях, чтобы отопление не прекращалось, если остановился сам насос.

Сегодня нередко перед насосом монтируется фильтр грубой очистки. Он отвечает за качество теплоносителя.

Популярные производители

Вопрос, как выбрать, затрагивает не только технические характеристики прибора. Чаще всего под ним потребители понимают марку или производителя. Современный рынок предлагает достаточно широкий ассортимент. Здесь и зарубежные аналоги, и отечественные. Вот только несколько моделей.

Итальянский насос Aquario

Его модель AC204-130 одна из самых популярных. Используют для небольших частных домов. Его мощность – 2,4 м³/ч, напор до 3 м, потребляемая мощность 0,64 кВт, вес 3,4 кг.

Соединение фланцевое, имеет три скоростных режима.

Итальянский прибор DAB VA-VB-VD

У него широкий диапазон технических характеристик: напор до 6 м при мощности от 0,5 до 3,3 м³/ч.

Этот образец снабжен специальным тепловым реле, который отключает насос, если тот начинает перегреваться. Многие специалисты советуют выбрать именно эту модель.

Grundfos

Датская компания Grundfos предлагает насосы пяти модификаций. В России большую популярность завоевала модель UPS, как самая экономичная в плане потребления электроэнергии (0,55 кВт).

При этом ее напор 3 м, и объем перекачиваемого теплоносителя 3 м³/ч.

Российские модели

Из отечественных производителей необходимо выделить насосы марки «Хозяин» из Подольска и «Циркуль» от компании «Джилекс». Несколько технических характеристик:

• Хозяин 4.25.180 – напор 4,2 м, мощность 3 м³/ч;
• Хозяин 8.32.180 – напор 8 м, мощность 9,6 м³/ч;
• Циркуль 25/40 (напор 4 м, объем 2,5 м³/ч) – самый маленький образец;
• Циркуль 32/80 (напор 8 м, объем 3,2 м³/ч) – самый большой.

</index>

Похожие статьи

Отопление будущего с помощью энергосберегающих системКлассификация отопительного оборудованияРазновидности отопительных приборовСборка солнечного коллектора для отопления своими руками

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Низкое давление в водопроводе способно вывести не только вас из себя, но и дорогостоящее оборудование из строя. Согласитесь, и то, и другое просто необходимо беречь. Подобные ситуации в основном угнетают владельцев частных домов, но случаются и в квартирах, подключенных к централизованным сетям. Как же с ними бороться?

Навсегда избавят от указанных неприятностей насосы для повышения давления воды. Они обеспечат рабочие параметры, требующиеся для нормального функционала бытовой техники. Компактные, практически незаметные устройства защитят ваши нервы и продлят рабочий ресурс агрегатов.

В представленной вашему вниманию статье подробно изложены принципы подбора оборудования и правила его установки. Желающим провести работы собственноручно или проконтролировать нанятых сантехников помогут полезные схемы. Дополняют информацию фото-подборки и видео.

Работа насоса по повышению давления в сети

Проблему низкого давления в водопроводе решают с помощью двух типов устройств: циркуляционных и самовсасывающих насосов. Первые проще устроены и легче монтируются в систему.

Обычный циркуляционный насос состоит из ротора, закрепленной на нем крыльчатки и двигателя, который все это вращает. Обычно если вода в системе есть, но напор ее слабый, достаточно одного или двух насосов.

Задача повышения давления в водопроводной системе решается двумя путями: установкой циркуляционного или центробежного самовсасывающего насоса (кликните для увеличения)

А вот если к верхним этажам вода вовсе не поступает, придется поставить высокомощную насосную станцию с гидробаком. Такое устройство просто устанавливают как часть водопроводной системы в подходящем месте. Крыльчатка крутится, придавая потоку воды дополнительное ускорение.

В результате трубы быстрее заполняются водой, обеспечивая необходимый уровень давления в водопроводе. Это компактные устройства малой мощности, призванные решать проблемы местного характера. Всасывающие насосы отличаются более высокой производительностью и более сложным устройством.

Галерея изображенийКомпактные автоматические насосы используются не только для организации независимого водоснабжения, но и в целях повышения давления в гидравлических контурахБытовое насосное оборудование этой категории служит для перекачки только чистой колодезной, водопроводной и дождевой водыБытовые автоматические станции и насосы-автоматы относятся к оборудованию поверхностного типа, откачивать могут воду с глубины до 8 мЭксплуатируемая с целью повышения давления насосная станция поднимает его до 1,5 атмосферМалогабаритная насосная станция может подключаться к одной линии, перекачивая воду из гидроаккумулятора к конкретному сантехническому приборуУстановленная после гидравлического бака станция повышения давления улучшает параметры напора во всех водопроводной сетиВ зависимости от модели станция или насос-автомат может поставлять воду на высоту 33 или 43 м. Максимальные значения на 2 м больше рабочих, указаны в маркировке цифрами 35 и 45Насосные станции и автоматы, применяемые для повышения давления, оснащены устройством защиты от сухого хода и системой предотвращения перегреваСамовсасывающий насос-автоматСпецифика эксплуатации насосной станцииВсасывающие способности поверхностных насосовПрименение для повышения давления на водоразборахОбслуживание сантехнических приборовПодключение двух и более линийСоздаваемый насосным оборудованием напорАгрегаты с защитными системами

Помимо всасывающего насоса, способного перекачивать воду на значительную высоту, система комплектуется также гидроаккумулятором, снабженным специальной мембраной.

Работа этой техники автоматизирована, используется реле давления. Вода сначала подается в накопительный бак, а затем поступает в водопровод, обеспечивая необходимые характеристики внутри системы.

Таким образом, если центробежный насос позволяет устранить проблему на каком-то отдельном участке, то всасывающее оборудование используется для регулирования всего водопровода в доме или в квартире.

Самовсасывающие повышающие насосы способны поднимать жидкость на высоту до 12 м, при этом их мощность стартует с 2 м³/ч.

Этот схематический рисунок позволяет составить представление о порядке подключения насосной станции с гидроаккумулятором. Это дорогостоящая система, но она дает стабильное давление в водопроводной системе

Повышающий давление воды насос работает следующим образом. Когда расход воды достигает 1,5 куб.м лепесток датчика движения изменяет положение.

Это приводит к автоматическому включению насоса. Когда поток воды прекращается, насос выключается. Технику этого типа используют и в частных коттеджах, и в многоквартирных домах.

Особенно она актуальна в высотных жилых зданиях, где обеспечить нормальную доставку воды на верхние этажи без специального насоса по разным причинам невозможно. Установка одного насоса или даже специальной станции с повышенной мощностью может стать настоящим спасением для жителей верхних этажей.

Иногда приходится задействовать не один повышающий насос, а два или больше. С такой необходимостью порой сталкиваются владельцы домов, в которых водопроводная система была изначально спроектирована с ошибками.

В таком случае придется просчитать стоимость переделки водопровода (если такая возможность вообще имеется) и затраты на установку дополнительной техники.

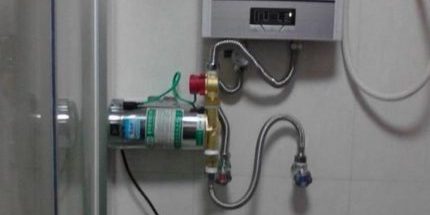

Небольшая насосная станция, установленная перед бытовыми приборами, обеспечит нормальную поставку воды

Следует помнить, что для перекачивания горячей воды предназначены особые виды техники. Они выполнены из специальных термостойких материалов, поэтому стоят дороже, чем более простые модели, рассчитанные на контакт только с холодной водой. Существуют и универсальные повышающие насосы, которые подходят и для холодной, и для горячей воды.

Мощность обычного циркуляционного насоса невелика, он потребляет меньше энергии, чем некоторые лампы накаливания.

При его включении в систему можно добиться повышения давления примерно на 2-3 атмосферы. Если же требуется более серьезная коррекция характеристик, следует отдать предпочтение более мощному оборудованию.

Галерея изображенийДля повышения давления в контурах водоснабжения, поставляющих горячую воду, используются циркуляционные насосы. Они также подходят для систем отопления и холодной водыНасосные агрегаты, повышающие давление в существующих системах, применяются из-за слишком слабого напора для нормальной работы стиральной машины и принятия душаНеобходимы они в случаях недостаточного давления для включения газового или электрического водонагревателя. Функционируют в ручном и автоматическом режиме, обеспеченном реакцией датчика протока воды на ее расходНасос относится к устройствам с «мокрым ротором», в которых двигатель охлаждает в процессе работы перекачиваемая жидкость. Устройство экономно расходует электроэнергиюНасосы для горячей и холодной водыВарианты установки повышающих насосовРабота в паре с газовым оборудованиемПрибор с длительным сроком эксплуатации

Циркуляционные насосы обладают свойством работать “в тупик”, т.е. их не нужно отключать даже если все краны закрыты и вода из системы не забирается. Примерно так же функционируют приточные насосы для повышения давления воды. Эти устройства по конструкции похожи на циркуляционные модели.

Если такой насос отключен, вода будет свободно циркулировать через его корпус. Как только к двигателю поступает питание, насос включается. Крыльчатка начинает вращаться и напор воды в системе возрастает. Если встает выбор между системами с автоматическим или ручным управлением, обычно предпочтение отдается первым.

Сравнение схемы водопроводной системы с повышающим насосом и без него позволяет более точно представить порядок монтажа такого оборудования

Такой техникой и пользоваться удобнее, и служит она дольше, поскольку не работает вхолостую. Брать насос на ручном управлении имеет смысл только в тех случаях, когда он будет использоваться либо очень недолго (временный вариант), либо крайне редко (летом, на даче, только на выходных).

На схеме наглядно представлено устройство насоса с мокрым ротором. Вода омывает движущиеся части насоса и поглощает избыточное тепло

Понятие сухого и мокрого ротора относится к сведениям о системе охлаждения устройства. В первом случае оно охлаждается потоком воздуха, а во втором – потоком перекачиваемой воды.

Насос с мокрым ротором дешевле, но служит меньше из-за негативного воздействия осадка, накапливающегося во время перекачки воды на рабочих частях. Модели с сухим ротором справляются со своими задачами эффективней, и сроки эксплуатации у них побольше.

Правила подбора мощности агрегата

Мощность устройства должна быть соизмерима с потребностями системы. Недостаток напора плох, но и слишком большое давление не нужно.

Если для водопровода подобран слишком производительный насос, напор в системе возрастет, и все ее элементы будут подвергаться ненужной дополнительной нагрузке. Это приводит к быстрому износу и частым поломкам.

Стабильное давление воды в системе должно быть никак не меньше двух атмосфер. Этого хватит для комфортных водных процедур, а также для запуска автоматической стиральной машины.

Хотя некоторые модели более требовательны в отношении условий эксплуатации. Например, если в доме имеется душевая кабина, гидромассаж, джакузи или другие подобные устройства, давление должно быть повыше.

В таком случае лучше увеличить напор в водопроводной системе до 5-6 атмосфер. Отдельные виды техники требуют еще более высоких показателей.

Поэтому первым шагом перед установкой насоса, повышающего давление, должно стать изучение документации бытовой техники. Если какие-то устройства планируется приобрести в будущем, их характеристики также нужно учесть.

Для создания постоянного высокого давления в системе используют специальные насосные станции, включающие насос и гидробак. Их работа управляется с помощью реле давления

Точные расчеты может сделать специалист, но обычно достаточно предварительных данных, сделанных “на глазок”. Чтобы определить, какой напор реально существует в системе, можно использовать обычную литровую банку. Воду открывают и замеряют, сколько литров воды вылилось из крана в течение минуты.

Затем нужно разобраться с текущими потребностями. Если неудобства связаны с тем, что при открытом кране на кухне трудно принять душ из-за низкого напора, достаточно использовать обычный насос, который повысит давление на пару атмосфер.

Но если в доме есть автоматическая стиральная машина, душевая кабина или другая техника такого рода, следует изучить техническую документацию.

Каждый такой потребитель требует определенного напора воды. Отсутствие достаточного давления может привести к работе дорогостоящей техники вхолостую.

На такие условия работы бытовые приборы, особенно зарубежного производства, не рассчитаны. Вызванная отсутствием нормального напора поломка может рассматриваться как случай, не соответствующий гарантийным условиям.

Можно ориентироваться на максимальные показатели по давлению в водопроводной системе, указанные в паспортах устройств. При наличии большого количества такой техники стоит обратиться за консультацией к инженеру.

Выбирая подходящую по мощности модель водяного насоса для повышения давления, следует также учитывать потребности техники, приобретение которой запланировано в будущем.

Недостаток давления в водопроводной системе может привести к преждевременному износу и выходу из строя дорогостоящего водонагревательного и сантехнического оборудования

Принципы установки самовсасывающих моделей

Установка насоса этого типа не отличается повышенной сложностью. Для этого понадобятся примерно такие же навыки и инструменты, которые нужны для установки насосной техники другого типа.

Схематично установку повышающего насоса можно представить в виде следующих шагов:

1. Выбор места для гидроаккумулятора и насоса.
2. Установка гидроаккумулятора.
3. Монтаж труб для подключения оборудования к водопроводу.
4. Подвешивание насоса к стене.
5. Обвязка насоса и гидроаккумулятора.
6. Проверка работы оборудования в автоматическом режиме.

По сути, насос и гидроаккумулятор с реле давления представляет собой вариацию насосной станции. Чтобы реализовать установку такой системы устройств, сначала нужно найти место для размещения бака.

Некоторые умельцы заменяют гидроаккумулятор с мембраной обычной большой емкостью, например, пластиковым баком на 200 литров.

Вместо реле давления бак оборудуют поплавковым датчиком, чтобы обеспечить его автоматическое заполнение по мере необходимости. Такой бак устанавливают как можно выше: на чердаке или на верхнем этаже. Сразу же следует подумать не только о размерах, но и о конфигурации емкости.

Плоский и узкий бак займет меньше места, чем традиционная цилиндрическая модель. Хотя специальных требований к конфигурации емкости не имеется. Выбирая место для емкости, следует предусмотреть доступ к баку/гидроаккумулятору или возможность легкого демонтажа этого элемента. Это необходимо для выполнения технического обслуживания, ремонта или замены устройства.

На фото показан монтаж обратных клапанов при установке пластикового бака, а также порядок подключения входного и выходного патрубка к водопроводной трубе

Гидроаккумуляторы поставляются уже готовыми к установке, а вот бак следует подготовить. В нем выполняют отверстия для поступления и забора воды. Можно также сделать отдельный запорный вентиль, чтобы слить воду в аварийной ситуации. Патрубки для подачи воды в бак и забора ее в водопроводную систему монтируют к одной водопроводной трубе.

В современных условиях для монтажа водопровода логичнее использовать простые в монтаже и надежные пластиковые трубы.

Чтобы в бак не подсасывался воздух из насоса, а также чтобы предотвратить поступление туда воды при отключении техники, на оба патрубка следует установить обратные клапана. После этого монтируют трубы, с помощью которых бак присоединяют к водопроводной системе.

Циркуляционные насосы занимают минимум места, не мешают обслуживанию бытовых приборов

После того, как бак или гидроаккумулятор установлен, и выполнена прокладка необходимых водопроводных труб, можно начинать установку всасывающего насоса. Обычно такое устройство поставляется в разобранном состоянии. Его сначала собирают, а затем приступают к установке.

Если принято решение закрепить насос на стене, сначала следует сделать разметку под крепеж. Затем насос подвешивают и подключают к трубам водоснабжения. В целом это не слишком сложная операция. Важный момент – направление жидкости в насосе. Оно указано на корпусе специальными метками.

Насос следует установить таким образом, чтобы движение воды было от бака к точкам разбора воды. Таким образом, схема установки и подключения насоса повышения давления выглядит следующим образом: гидроаккумулятор-насос-потребитель. Затем выполняется обвязка насоса.

Это подробная схема подключения повышающего давление насоса к системе водопровода. Для установки обычно разъединяют трубы в начале системы и присоединяют к ним насос с помощью фитингов

Все соединения необходимо тщательно загерметизировать. Если для подключения повышающего насоса используются резьбовые соединения, следует использовать подходящий уплотнитель: ФУМ-ленту, льняную нить и т.п.

Количество уплотнителя должно быть достаточным, но не чрезмерным. К пластиковым трубам устройство подключают посредством специальных фитингов.

После этого следует проверить работу всей системы. Если использовался бак с поплавковым датчиком, его заполняют водой. Проверяют не только работу датчика. Емкость, которая служит накопительным баком, следует проверить на наличие течи. Если все в порядке, можно перейти к тестированию работы собственно насоса.

Насос нужно подключить к электрической сети. Рекомендуется перевести рычаг переключателя насоса в положение, соответствующее автоматическому режиму. Остается открыть ближайший водопроводный кран и понаблюдать за работой устройства. Если монтаж выполнен правильно, насос должен автоматически включиться, а напор воды заметно возрастет.

Подобным образом выполняют установку циркуляционных насосов повышения давления. Для них выбирают подходящее место в водопроводе, и врезают именно туда. В этом случае также крайне важно правильно подключить насос с учетом направления потока жидкости. Если положение устройства будет неверным, насос все же пропустит поток воды.

Схема подключения циркуляционного насоса к водопроводной системе. Монтаж такого устройства очень прост, но важно не перепутать направление потока воды

Но его работа будет крайне неэффективной, поскольку устройство просто не будет функционировать. В инструкции и на корпусе подробно указано правильное положение насоса.

После установки насос включают в электросеть и проверяют его работу. Если напор воды в ближайшей точке забора воды возрос, значит, монтаж выполнен правильно.

Небольшой насос для повышения давления просто врезают в систему. Обычно для этого достаточно удалить в начале водопровода кусок трубы соответствующей длины

Монтаж системы с гидроаккумулятором выглядит немного сложнее. Сначала нужно разобраться с устройством всей конструкции.

Насос соединяют с гидроаккумулятором с помощью специальных шлангов. Затем подключают реле давления, с помощью которого оборудование будет включаться и выключаться.

На этом рисунке подробно показан принцип работы насоса с гидроаккумулятором и порядок его подключения. Насос наполняет бак, а затем отключается

Отдельного внимания заслуживает настройка реле. Перед началом работ рекомендуется внимательно изучить инструкцию и рекомендации изготовителя.

Если знаний и навыков для качественного монтажа и настройки техники не хватает, лучше обратиться к специалисту за консультацией или полностью поручить ему выполнение всех работ.

Несколько полезных советов

Не всегда для решения проблемы с низким напором воды в системе нужен непременно повышающий насос. Для начала не помешает продиагностировать состояние водопроводных труб. Их прочистка или полная замена может восстановить нормальный напор без дополнительной техники.

Чтобы понять, что проблема в плохом состоянии водопроводных труб, иногда достаточно расспросить соседей, проживающих в квартирах на этом же этаже или выше. Если у них напор нормальный, почти наверняка нужно чистить трубы.

Если же картина у всех одинаковая, возможно, имеются более серьезные проблемы, касающиеся всей водопроводной системы дома и даже района. В высотных домах вода порой просто не поступает на верхние этажи. Здесь требуется высокомощное и достаточно дорогое оборудование.

Имеет смысл скооперироваться с другими жильцами, чтобы разделить расходы. Хорошая идея – потребовать решения проблемы от организации, которая получает оплату за водоснабжение, поскольку именно она должна обеспечить подачу воды к потребителю.

Отсутствие воды на верхних этажах – это нарушение требований пожарной безопасности. При общении с поставщиком услуг водоснабжения стоит обратить внимание на этот момент и упомянуть возможность судебного разбирательства в виду несоблюдения законодательных норм.

Установку техники в многоквартирном доме лучше всего поручить штатному сантехнику управляющей компании. Он и с системой лучше знаком, и будет нести ответственность в случае протечек или поломок, вызванных некачественным монтажом оборудования.

Выводы и полезное видео по теме

Наглядно работа повышающего насоса в условиях квартиры многоэтажного дома представлена в следующем видео:

Познавательное видео по монтажу повышающего насоса:

Многие модели повышающих насосов запросто можно установить самостоятельно. Даже начинающий сантехник справится с этой задачей без особых проблем. А вот уровень комфорта при нормальном напоре воды в системе возрастет очень заметно.

Заинтересовала информация или возникли вопросы? Оставляйте, пожалуйста, комментарии к статье, размещайте тематические фото. Возможно, у вас в арсенале есть полезные сведения, которыми вы готовы поделиться с посетителями сайта.

Используемые источники:

• https://sovets.net/13358-nasos-dlya-otopleniya.html
• https://x-teplo.ru/otoplenie/oborudovanie/nasosy-dlya-chastnyx-domov.html
• https://sovet-ingenera.com/vodosnab/nasosy/nasosy-dlya-povysheniya-davleniya-vody.html
