Отопительный насос: виды, принцип работы, установка, подключение, инструкция по эксплуатации

Монтаж отопления

Вступление

Для автономного отопления загородного дома с естественной циркуляцией, характерна общая проблема. Неравномерное движение теплоносителя по системе приводит к неравномерному прогреванию приборов отопления, особенно если система отопления достаточно протяженная. Решает задачу неравномерного движения теплоносителя тепловые насосы отопления, превращая отопление, в систему отопления принудительной циркуляции.

Зачем ставить циркуляционный насос

Если вы столкнулись с проблемами неравномерного прогрева системы отопления по дому, решить её можно двумя способами:

Заменить все трубы отопления, установив трубы большего диаметра;
Или установить циркуляционный насос в систему.

Очевидно, что установка циркуляционного насоса значительно дешевле и практичнее, замены труб. Врезав циркуляционный насос в систему можно решить несколько задач:

Прогрев отопительных приборов будет более равномерный;
Контур системы отопления значительно расшириться;
Насос устранит проблему воздушных пробок.

С насосом будет проще принимать душ и одновременно пользоваться другими сантехническими устройствами дома. Кстати, вы всегда можете купить дешевые дешевые душевые кабины Москва полна сюрпризов и интернет-магазин «ТМ Титан» один из них.

Стоит обратить внимание, что для установки циркуляционного насоса, в уже готовую систему отопления не придется делать сложных монтажных работ. Используется технология врезки.

Выбор (расчет) циркуляционного насоса

Для выбора циркуляционного насоса, необходимо сделать его расчет мощности. Если у вас сложная система отопления, расчет насоса лучше доверить специалисту. В простой системе отопления, мощность требуемого насоса рассчитывается по формуле:

Расчет позволит выбрать насос по параметру: максимальная производительность по воде или пропускная способность.

Обращаю внимание

Обратите внимание, что для работы циркуляционного насоса необходима доступность электричества. Электрическая мощность не указывается на маркировке насоса, но составляет 100-250 Вт, что позволяет подключить их к любой группе силовых розеток дома. Однако, для защиты от поражения электротоком, линию питания насоса нужно защитить УЗО на 30 mA.

Важно! При работе циркуляционные насосы издают достаточно сильный звук «жужжания». Этот параметр может быть указан в описаниях насоса и на него нужно обращать внимание, чем он меньше, тем лучше.

Установка циркуляционного насоса в систему отопления

Материал для работ

Из материалов понадобится:

Сам насос;
Соединительные фитинги для врезки насоса;
Обратный клапан или вентиль байпас;
Два запорных вентиля (шаровых крана) для установки с двух сторон насоса;
Фильтр грубой очистки;
Муфта соединительная с контргайкой;
Подмотка и паста сантехническая.

Инструмент для работ

Для работ приготовьте следующий инструмент:

Разводной и гаечные ключи нужного размера;
Сварка.

Выбор места установки насоса

Современный циркуляционный насос «мокрого» типа, можно устанавливать, как в обратную, так и в прямую ветку отопления. Традиционно, циркуляционный насос ставится в «обратку» перед котлом, чтобы:

Уменьшить износ и увеличить срок эксплуатации ротора насоса;
Избежать закипания котла из-за вытягивания воздуха из котла насосом;
Повреждения насоса из-за возможного закипания котла, особенно твердотопливного.

Схема насоса в прямом трубопроводе и Схема насоса в обратном трубопроводе

Инструкция подключить циркуляционный насос

Примечание: Есть два варианта врезки насоса: с установкой перекрывающего вентиля или установкой шарового клапана на основную линию врезки.

При установке насоса в действующую теплосеть, предварительно слейте весь теплоноситель;
Если необходимо, проведите чистку труб отопления;

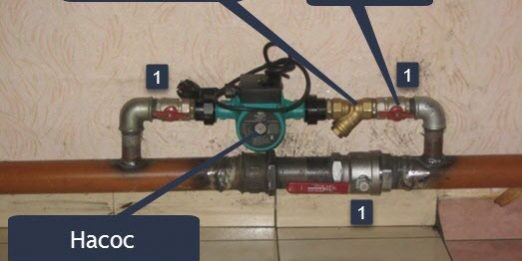

На участке установки насоса, монтируется байпас. Диаметр трубы байпаса нужно сделать меньше диаметра основной трубы;

Перед насосом ставим фильтр грязной очистки. На фильтре есть стрелка движения воды. Он остановит шлам системы;

Вал насоса должен быть установлен горизонтально. На корпусе насоса показана стрелка движения теплоносителя;
Запорные вентили (шаровые краны) ставятся до и после насоса. Они играют техническую роль на случай ремонта.;
Запорный вентиль или шаровой клапан ставится на основной трубе теплоносителя;

При сборке придерживаемся схемы;

После окончания установки насоса, система заполняется теплоносителем. Далее, открывается винт насоса для стравливания воздуха (вода появится в отверстии винта).

Важно! Установка циркуляционного насоса завершена. Если система отопления короче 80 метров, то достаточно одного циркуляционного насоса.

Фото вертикальной установки циркуляционного насоса с шаровым клапаном

Фото вертикальной установки насоса с тремя вентилями

Электрическое подключение насоса

Ввиду того, что через насос протекает вода, электрическая цепь питания насоса должна защищаться УЗО (устройством защитного отключения) с током отсечки 30 mA. Подсоединять насос к питанию можно:

Через розетку с заземляющим контактом и степенью защиты IP44;
Напрямую, без розеток, кабелем, входящим в комплект насоса или кабелем ПВС 3×1,5 мм.

©Obotoplenii.ru

Статьи по теме

Новости компаний

23.12.2019Производители паровых котлов для промышленных предприятий
29.11.2019Получение СРО
07.11.2019Опора металлическая ОГК 7
01.11.2019Новинка от компании Navien – двухконтурные котлы серии SMART – TOK
20.10.2019Дистанционная передача данных с приборов в управляющую компанию учета стала реальностью

События отрасли

Производство складских стеллажей
Ремонт офисов под ключ
Специализированная выставка «Вода. Тепло. Энергия …
18-я специализированная выставка «Энергоресурсы. П…

ИнтервьюОбеззараживание воздуха – новое слово в сегменте очистительной техникиКен Лианг о современной климатической техникеИнновационная продукция от SolarCity и ее экспертная оценка

Циркуляционные насосы для систем отопления — особый класс насосов, который применяется для перекачивания теплоносителя в замкнутом цикле отопительного контура. Являясь важным элементом отопительных систем закрытого типа, такие насосы оказывают существенное влияние на их эффективность и рабочие показатели, поэтому к выбору типа, мощности и других характеристик этого оборудования следует подходить весьма основательно.

Поговорим о видах циркуляционных насосов, их назначении, а также обсудим ряд вопросов, касающихся эксплуатации таких устройств.

Насос рециркуляции воды: автономное отопление с наилучшими характеристиками

Схема отопления на базе циркуляционного насоса лишена множества недостатков, характерных для систем с естественной циркуляцией теплоносителя. Прежде всего, она обладает гораздо меньшей инерционностью. Вернувшимся с работы хозяевам не придется долго ждать, пока дом, в котором отопление во время их отсутствия поддерживалось на минимальном уровне, как следует прогреется. Благодаря интенсивной подаче теплоносителя насосом трубы радиаторы в считанные минуты станут горячими.

Пример насоса для системы отопления.

Распределение тепла

Еще одно преимущество — равномерное распределение тепла. Если дальние от котла радиаторы в вашем доме постоянно холодные, установите насос рециркуляции воды: автономное отопление после этого превратится в эффективную систему, обеспечивающую надлежащий обогрев всех помещений. Температура на выходе после каждого радиатора будет такой же, как на входе, независимо от протяженности отопительного контура, количества приборов в нем и этажности здания. Исчезнут пробки, которые образовывались прежде по причине существенных температурных перепадов.

Оптимизация работы котла

Устройство системы отопления с циркуляционным насосом оптимизирует работу котла. При естественной циркуляции теплоноситель за время обхода контура успевает потерять значительную часть тепловой энергии и к моменту возврата в котел становится совершенно холодным. Для того чтобы подогреть его до требуемой температуры, котлу приходится работать на предельном режиме, что увеличивает вероятность выхода из строя отдельных узлов и сокращает ресурс оборудования в целом. Если же для перекачивания теплоносителя используется циркуляционный насос отопления, разница температур на подаче и обратке не превышает 5 градусов, поэтому котлу необходимо лишь поддерживать требуемую температуру. Он реже включается и работает в щадящем режиме.

При условии принудительной рециркуляции воды автономное отопление можно использовать более гибко, чем при естественной циркуляции. Перед радиаторами можно установить регуляторы, ручные или автоматические, что даст возможность управлять работой каждого прибора в отдельности. Так, к примеру, на кухне или в комнате, расположенной с южной стороны, температуру на радиаторе можно будет уменьшить, а в более холодных помещениях — оставить на максимуме. В межсезонье, для которого характерны теплая погода днем и холод ночью, температуру теплоносителя в отопительном контуре с насосом можно поддерживать на уровне 40 градусов. Владельцы систем отопления с естественной циркуляцией такими возможностями не располагают.

Схема работы отопительной системы с насосом.

Преимущество в закрытой системе

Еще одно достоинство: при проектировании закрытых отопительных систем с применением насоса отпадает целый ряд требований, актуальных для конвективного отопления. В случае естественной рециркуляции воды автономное отопление приходится сооружать из труб увеличенного диаметра, тщательно соблюдая требуемую величину уклонов. В контурах с насосом можно использовать тонкие трубы, цена которых является более доступной. Это приводит к удешевлению системы, а кроме того, к уменьшению объема воды в ней, благодаря чему сокращается количество энергии, необходимой для нагрева. Поскольку теплоноситель прокачивается насосом, отпадает необходимость строго придерживаться необходимых уклонов при укладке трубопроводов, что делает монтаж закрытых систем отопления более простым.

Разновидности циркуляционных насосов, лучшие производители

По типу исполнения циркуляционные насосы для отопления делятся на две группы.

С мокрым ротором

Устройство насоса с мокрым ротором.

С сухим ротором

В моделях этого типа между рабочей полостью и ротором установлен сальник, препятствующий попаданию жидкости в ротор. В большинстве случаев материалом для него служит уголь, получаемый путем агломерации, реже — керамика или нержавеющая сталь. Такой принцип устройства допускает применение двигателей большой мощности, поэтому насосы данного типа применяются в системах централизованного теплоснабжения.

Устройство насоса с сухим ротором.

Недорогие бытовые насосы имеют общий вал для ротора и рабочего колеса, поэтому они представляют собой единый узел. Более практичным является вариант, в котором двигатель присоединяется к валу рабочего колеса посредством муфты или фланцевого соединения. Такой насос можно модернизировать, заменив его двигатель на более мощный.

Эксплуатация и ремонт

Устроенное по принципу принудительной рециркуляции воды автономное отопление является зависимым от электроснабжения. Для того чтобы не замерзнуть зимой, следует предусмотреть резервный источник питания для автоматики и насоса.

Если при работе от бесперебойника у вас греется циркуляционный насос, значит вы, скорее всего, установили импульсный ИБП, который используется для резервного питания компьютерной техники.

Установка насоса в систему отопления.

Их отличает форма сигнала, представляющая собой модифицированную синусоиду. Более подходящими ИБП для циркуляционного насоса являются линейно-интерактивные устройства с сигналом в виде ровной синусоиды и быстрым переключением на батарею.

Чаще всего циркулярный насос выходит из строя из-за заклинивания рабочего колеса или ротора отложениями солей. В этом случае ремонт циркуляционного насоса выполняется достаточно просто: солевой налет аккуратно счищают, затем, уплотнив все резьбовые соединения, заливают разбавленную водой уксусную эссенцию (соотношение 1:1). Примерно через сутки насос приходит в норму. Интенсивность формирования солевых отложений зависит от гладкости контактирующих с водой поверхностей. Для предотвращения таких явлений часто выполняют полировку вала и рабочего колеса с помощью кожаного, веерного или нетканого шлифовального круга.

Правильная и неправильная установка насоса на трубопровод.

Как подобрать насос для системы отопления

Главнейшими критериями при выборе циркуляционного насоса являются не производитель и даже не цена, а рабочие параметры: мощность, напор и производительность. Они определяются на этапе проектирования системы автономного отопления. Прежде всего, рассчитывают количество тепла, необходимое для обогрева всех помещений. При этом учитываются климатические данные, площадь помещений, теплопроницаемость стен, пола и конструкции кровли. Следующий этап — определение типа и количества радиаторов, в отопительном контуре и сечения труб, а также расстановка запорной и регулирующей арматуры. Все это определяет гидравлические параметры отопительной системы, по которым подбирают потребные напор и производительность циркуляционного насоса. Следует отметить, что подобные расчеты достаточно сложны, поэтому лучше всего доверить их профессиональным инженерам.

Если закрытая система автономного отопления не проектируется с нуля, а создается путем реконструкции старой системы, рекомендуют устанавливать регулируемые циркуляционные насосы. Их рабочие параметры могут быть подстроены в соответствии с особенностями нового контура по ходу эксплуатации.

Оборудование

Грамотная установка сплит-системы. Как э…
Критерии выбора сканера штрих-кода
Кухонная вытяжка — критерии выбора
ТОП-10 алюминиевых радиаторов отопления …
Оборудование УИМ-90М

ТехнологииСветодиодные светильники от п…Что делать когда забилась кана…Опалубка лифтовых шахтДля чего нужны экологические и…Материалы

Основные характеристики утеплителя Изоро…
Керамзитобетонные блоки
Свойства сатиновых натяжных потолков
Интернет магазин дверей и замков

НесерьезноСервис доставки цветовПохудеть или достичь карьерных высот — у женщин появилась новая дилемма

Циркуляционный насос является незаменимым агрегатом при оборудовании автономной системы отопления. Он широко применяется в загородном строительстве, при возведении коттеджей, дачных поселков и таунхаусов. Что представляет собой такое устройство, каков его принцип работы и какие функции он призван выполнять?

Что собой представляет циркуляционный насос

Циркуляционный отопительный насос представляет собой компактное устройство, которое врезается непосредственно в трубопровод системы автономного отопления. Благодаря электрическому двигателю, который приводит в движение сферический ротор с рабочим колесом, такой агрегат позволяет существенно увеличить скорость обращения теплоносителя в замкнутом контуре. А это, в свою очередь, позволяет ускорять прогрев достаточно больших площадей.

Содержание:

Необходимость использования ↓
Виды циркулярных тепловых насосов ↓
Основные характеристики ↓
Расчет мощности ↓
Монтаж циркуляционного насоса системы отопления ↓
Пошаговая инструкция ↓
Популярные модели и цены ↓

Конструкция циркуляционного нагнетательного агрегата может быть различной, но как правило, он включает в себя следующие основные узлы и детали:

Электродвигатель.
Сферический ротор.
Запорный клапан.
Обратный клапан.
Корпус.
Теплоизолирующий кожух.
Термостат.
Штекерный разъем электропитания.

Помимо этого, устройство может оснащаться индикатором рабочего состояния, таймером и некоторыми другими сервисными приспособлениями и приборами.

Необходимость использования

Если в городских магистралях центрального отопления давление воды регулируется специальными централизованными подстанциями, то при оборудовании системы автономного отопления и горячего водоснабжения загородного дома циркуляционное нагнетательное устройство является абсолютно не заменимым агрегатом. Особенно, если речь идет о достаточно большой постройке. Дело в том, что оно способно «разогнать» теплоснабжение замкнутого контура практически в любых условиях и при любой погоде.

Без принудительной циркуляции система отопления имеет свойство очень долго «раскочегариваться». Это тем более актуально в тех случаях, когда загородным домом пользуются не ежедневно, а время от времени. В этих случаях циркуляционный теплонасос отопления способен создать оптимальный микроклимат за куда меньшее время. Таким образом, переоценить значение и важность этого агрегата во многих случаях переоценить просто невозможно.

Виды циркулярных тепловых насосов

Несмотря на различие модификаций, представленных сегодня на рынке, специалисты подразделяют их на два основных класса:

С «мокрым» ротором.

С «сухим» ротором.

Как понятно из названия, «мокрый» ротор соприкасается с водой, циркулирующей в закрытом контуре отопительной системы. Насосы именно такого типа в подавляющем большинстве случаев устанавливаются в загородных домах, на дачах в коттеджах и в других объектах индивидуального жилищного строительства.

Среди основных преимуществ модификаций с «мокрым» ротором необходимо выделить следующие:

Длительный срок службы.
Неприхотливость в процессе эксплуатации.
Простота обслуживания и ремонта.
Низкий уровень шума при работе.
Компактные размеры и небольшая масса.
Высокие показатели экономичности энергопотребления.
Сравнительно доступная стоимость.

Однако, насосы подобного типа обладают и некоторыми недостатками. Главным из них является относительно низкие показатели КПД, составляющие приблизительно 50% и даже ниже. Именно поэтому для принудительной циркуляции теплоносителя в системах отопления больших площадей применение «мокрого» насоса становится нецелесообразным и неэффективным.

Системы автономного теплоснабжения многоквартирных домов, жилых комплексов и крупных промышленных зданий подразумевает использование устройств с «сухим» ротором. Корпус такого насоса не соприкасается с теплоносителем, а принудительная циркуляция жидкости в системе осуществляется при помощи специальных лопастей. КПД такого агрегата может достигать отметки в 80%. Однако, шум, издаваемый агрегатом такого типа при работе, требует не только его установки в отдельном помещении, но и дополнительных мер по звукоизоляции.

Основные характеристики

При выборе циркуляционного насоса для автономной системы отопления необходимо обращать первоочередное внимание на следующие его технические характеристики:

Производительность прибора, максимальный рабочий напор.
Рабочий расход теплоносителя в кубических метрах.
Мощность агрегата.

Очевидно, что параметры, которым должен соответствовать насос, во многом зависят и от характеристик системы автономного отопления, а также от особенностей здания и сооружения, климатического пояса и множества других тонкостей и нюансов.

Поэтому, прежде чем выбирать циркулярный теплонасос, необходимо рассчитать требуемую мощность агрегата.

Расчет мощности

Расчет мощности теплового насоса – достаточно сложный процесс, требующий не только достаточно глубоких теоретических знаний и богатого практического опыта, но и учета множества аспектов и нюансов. Поэтому целесообразнее всего поручать такие расчеты высококвалифицированным специалистам. Вместе с тем, существуют общие принципы, на основе которых можно рассчитать мощность. Правда, расчеты эти будут достаточно приблизительными.

Существует две методики расчета:

Европейская. Согласно ей, каждый квадратный метр отдельного домовладения должен получать по 100 Вт тепла, а многоквартирного комплекса – по 70 Вт.
Отечественная. Для малоэтажного жилья (1-2 этажа) предусматривает необходимость в получении 173 Вт тепла при температуре -25 градусов и 177 – при -30. Для многоэтажных зданий эти показатели устанавливаются на отметках 97 и 101 Вт соответственно.

Разумеется, помимо мощности, немаловажное значение имеет и показатели давления в системе, и сама ее конфигурация. Вот почему все расчеты принято поручать экспертам из специализированных компаний. Профессионально сделанные расчеты позволяют не только максимально полно удовлетворить потребности в тепле, но и избежать неоправданных расходов, а также излишних перегрузок системы или, наоборот, ее работы на холостом ходу.

Монтаж циркуляционного насоса системы отопления

Установку циркулярного насоса в систему отопления, как и все технические расчеты, целесообразнее всего поручать квалифицированным специалистам. Поскольку монтаж агрегата с «мокрым» ротором подразумевает врезку устройства непосредственно в трубопровод, здесь понадобятся не только теоретические знания, но и практическое умение работы со специфическим инструментом и оборудованием.

Тем не менее, мы приведем пошаговую инструкцию монтажа роторного насоса в трубопровод.

Пошаговая инструкция

Начнем с того, что если работы по врезке производятся зимой, то есть тогда, когда необходима бесперебойная работа системы отопления, то необходимо организовать так называемый байпас – временный обходной путь, позволяющий отопительной системе работать в режиме естественной циркуляции.

Основной алгоритм по монтажу самого насоса выглядит следующим образом:

Необходимо взять в руки агрегат в сборе и направить нанесенную на него маркировочную стрелку в сторону котла отопления.
С правой стороны навинчивается сначала фильтр, затем – кран, после чего устанавливается резьбовой уголок с тройником.
С левой стороны проводятся те же операции, за исключением установки фильтра – здесь в нем нет необходимости.
После чего остается лишь подсоединить полученную конструкцию к трубе, а сам насос – к электропитанию.

Однако, просто и гладко установка насоса выглядит только на бумаге. Как правило, при проведении подобных работ требуется резка труб, установка шаровых кранов, соединительных элементов, а иногда – и сварочных работ. Опытные специалисты справятся с этим гораздо проще и быстрее.

Назначение насоса на отопление

Раньше насосы циркуляционного типа использовались только в системах централизованного отопления, а для частного домостроения являлось нормой естественное движение теплоносителя, вызванное разницей температур.

Сейчас принудительная циркуляция применяется повсеместно благодаря появлению компактных и недорогих моделей, рассчитанных на обслуживание отопительных сетей небольших домиков и коттеджей.

С появлением циркуляционных насосов расширилось количество схемных решений. Появилась возможность прокладывать протяженные магистрали различной сложности, при этом зависимость от уклона практически исчезла

Благодаря увеличению скорости движения теплоносителя в трубопроводе тепловая энергия быстрее поступает к радиаторам отопления, соответственно, быстрее происходит прогрев помещений. Нагрузка на котел уменьшилась, потому что нагрев воды стал производиться также быстрее.

Исчезла необходимость в установке громоздких и неудобных трубопроводов большого диаметра, контуры стало легче маскировать под напольным покрытием или заглублять в стены.

Появилась возможность на любом этаже частного дома монтировать систему «теплый пол», которая эффективно действует только при определенном давлении в сети

Главным недостатком насосов для систем отопления считается их зависимость от электричества. Если питание подается с перебоями или существует риск полного отключения электроэнергии на какой-то период, необходима установка резервного электрогенератора или хотя бы бесперебойника.

Остальные минусы касаются конструкций и функционала приборов разных видов. Например, моноблочные агрегаты и устройства с сухим ротором более шумные и требуют постоянного обслуживания, а насос с мокрым ротором требователен к качеству теплоносителя и имеет ограничение по напору.

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором.

Насосы «мокрого» типа. Этот вариант подходит для частных домов. Агрегат компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью – максимальный КПД современных моделей достигает 52-54%.

Циркуляционные устройства для отопительных сетей нельзя путать с аналогичными приборами для ГВС. Насос для отопления не нуждается в антикоррозийном корпусе из бронзы или нержавейки и в дополнительной защите от накипи – соответственно, и стоит дешевле

Насосы с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

напор, который покрывает потери гидравлики в контуре;
производительность – объем воды или подача за определенный временной интервал;
рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Количество электронасосов подбирают, ориентируясь на протяженность отопительной магистрали. Если общая длина контуров до 80 м, достаточно одного прибора, если больше – потребуются дополнительные устройства

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Дополнительная информация о расчете и выборе циркуляционного насоса для отопления представлена в статьях:

Требования к монтажу циркуляционного насоса

Существует ряд норм, на законодательном уровне регламентирующих установку циркуляционного насоса в систему отопления. Часть правил изложена в СНиП 2.04.05 «Отопление…». Например, там говорится о приоритете схем с принудительной циркуляции в отопительных сетях.

Практически все требования обоснованы эффективностью работы системы в целом и циркуляционного прибора в частности. Например, вал устройства с мокрым ротором необходимо устанавливать на трубе строго горизонтально по уровню, чтобы внутри не возникало воздушных пробок и детали насоса не изнашивались раньше срока.

Обязательный элемент системы – расширительный бак, компенсирующий изменения объема теплоносителя при нагревании/охлаждении. Его место в системе закрытого типа – на обратке, перед циркуляционным насосом

Фильтр от грязи и абразивных частиц нужен в любом случае даже при монтаже монолитных моделей. Профильтрованный теплоноситель принесет гораздо меньше ущерба деталям насоса, чем жидкость с песком и взвесями.

Грязевик устанавливают пробкой вниз по направлению движения воды, чтобы снизить сопротивление и облегчить обслуживание системы.

Некоторые правила диктуют производители. Например, старые модели определенных марок было принято устанавливать исключительно на обратке, так как они не выдерживали высоких температур.

Сейчас насосы приобрели более универсальный характер и их можно ставить в любом подходящем месте, но с соблюдением параметров мощности.

Разбор технологии установки

Сам процесс установки происходит быстро, так для крепления корпуса необходимо закрепить две накидные гайки. Это очень удобно для дальнейшего техобслуживания и ремонтных работ. Но перед монтажом необходимо правильно выбрать место установки, иначе насос либо будет работать с перебоями, либо в скором времени выйдет из строя.

Схемы врезки насоса в сеть

Выбирая одну из схем, необходимо учесть тип отопительной системы, модель котла и удобство обслуживания.

Вариант 1. Это наиболее распространенное решение: насос монтируют на «обратке», по которой остывший теплоноситель возвращается в котел. Теплая вода не так агрессивно воздействует на детали прибора, поэтому он служит дольше.

Удачное место для монтажа – между мембранным баком и отопительным котлом. Эта схема универсальна, она одинаково хороша для открытой и закрытой системы, а также для подключения приборов коллекторным способом (+)

Вариант 2. Это решение актуально, если возможности установить насос на «обратке» по каким-то причинам нет. Тогда его фиксируют в начале контура, на подаче, но не возле котла, а после группы безопасности.

Современные аппараты легко выдерживают высокую температуру, однако до сих пор встречаются специалисты, отвергающие подобную схему.

Отсекающие краны являются сопутствующими элементами и требуются для быстрого обслуживания. Чтобы снять циркуляционный насос, необходимо открутить краны, находящиеся по обе стороны от корпуса (+)

Существует такой вариант отопительной сети, как открытая система с расширительным баком, установленным в самой высокой точке контура.

Если установить циркуляционный насос, то появится возможность эксплуатировать ее в двух режимах: естественном и принудительном. Естественная циркуляция пригодится, если возникнут перебои с электричеством.

Чтобы можно было переключать систему из одного режима в другой, циркуляционный прибор устанавливают не на трубе, а на байпасе – специальном отводе. При включении насоса трубу перекрывают краном

Последняя схема относится только к сетям с твердотопливным котлом. Насос на подаче не устанавливают из-за опасности взрыва. Дело в том, что у котлов на твердом топливе нельзя быстро остановить процесс нагрева, вследствие чего происходит закипание воды.

Кипяток с паром попадает внутрь насоса, он снижает производительность, охлажденная вода в контуре не успевает поступать обратно в котел в необходимом количестве – и он раскаляется еще больше. Результатом перегрева и становится взрыв.

Дополнительным элементом сети становится термосмесительный клапан. Он служит для переключения циркуляции теплоносителя с малого круга (с байпасом) на большой (+)

Если в разогревающийся котел запустить охлажденную воду из контура, выпадет конденсат. Чтобы этого не произошло, вода сначала разогревается в малом контуре до +55°С, а затем термостатический клапан производит плавное переключение на большой контур.

В результате холодная вода смешивается с уже разогретой и «температурного шока» для котла не происходит.

Как производится трубопроводная обвязка

Обвязка циркуляционного насоса – это оборудование, необходимое для его правильного функционирования, а также для бесперебойной работы всей отопительной системы.

Сначала необходимо окончательно решить, сколько будет насосов. Для одного простого контура достаточно одного аппарата, но при сложной разводке возможна установка двух и более.

Если в доме планируется задействовать систему «теплый пол» или установить бойлер косвенного нагрева, то лучше количество приборов увеличить до двух. Если установлено два котла – твердотопливный и электрический – также потребуется отдельный насос на каждый агрегат.

Правильные (вверху) и неправильные (внизу) варианты монтажа насоса. Если выбрать неверное положение и сместить ось ротора с горизонтали, может произойти завоздушивание или перегрев (+)

Как уже было сказано выше, обязательными элементами являются шаровые краны. Их монтируют вместе с насосом, а в случае возникновения аварийной ситуации воспользоваться придется именно ими.

Необходим и обратный клапан из латуни или чугуна, чтобы теплоноситель двигался в одном заданном направлении. Его монтируют на трубе сразу после насоса, по ходу движения воды.

Потребуется фильтр-«грязевик» для предотвращения попадания твердых частиц в корпус прибора. Фильтры тонкой очистки в контуры отопления не ставят. Если необходима чистая вода, то ее предварительно очищают еще до заливки в систему.

Существует риск попадания в сеть воздуха, поэтому есть и необходимость в монтаже воздушного клапана. Он может включаться в автоматическом режиме, но есть и ручные модели.

С помощью штуцера на небольшом расстоянии от насоса устанавливают манометр, иногда – два одинаковых устройства с обеих сторон. С их помощью контролируют правильность работы циркуляционного агрегата

После монтажа всех приборов происходит подключение насоса к питанию. Большая ошибка – использовать обыкновенную розетку без заземления. Это нарушение техники безопасности и в момент аварии может стоить жизни.

Существуют более разумные способы электропитания:

через бесперебойник (ИБП);
чрез дифференциальный автомат защиты;
путем подключения к автоматике котла.

Всего проще использовать автомат защиты: потребуется сам выключатель на 8 А, контакты, провода. Но для практического применения очень удобно решение с термостатом.

Схема подключения с термостатом. Когда температура теплоносителя в сети падает ниже определенного показателя, термостат срабатывает и отключает электропитание (+)

Если запланирована установка ИБП, то можно организовать подключение бесперебойника и к насосу, и к котлу одновременно.

Краткая инструкция по монтажу

Распространен вариант монтажа насоса на байпас. Это обусловлено двумя вескими причинами: появляется возможность оперативного демонтажа или временного отключения прибора от сети, например, при возникновении проблем с электричеством.

Обвязка на байпасе:1 – ЦН; 2 – «американки»; 3 – фильтр; 4 – краны отключения; 5 – основная труба, «обратка» или подача; 6 – кран, перенаправляющий теплоноситель в байпас

В продаже имеются различные модификации готовых насосных узлов: под сварку или фланцевое соединение, с местами для установки кранов или клапанов, со специальным участком, отведенным под насос.

Но если готовый узел приобрести не удастся или недостаточно места для его монтажа, можно самостоятельно организовать обвязку байпаса и зафиксировать все детали на отведенных для них местах.

Для работы необходимы следующие инструменты и материалы:

набор рожковых или разводных ключей для сборки;
плоскогубцы:
льняная нить или пакля;
герметик Unipak.

Гайки-«американки» обычно поставляются в комплекте вместе с насосом, но краны, переходники или сгоны также придется подготовить. Внимание следует уделить более надежному материалу изготовления арматуры и диаметру изделий.

Порядок действий:

Сборка узлов с кранами. Два будут располагаться по краям от насоса, третий станет частью прямой трубы. Важно измерить участок «обратки», чтобы точно вварить фрагмент с краном.
Сборка насосной петли. Затягивание гаек необходимо отодвинуть на финишный этап монтажа, а пока их стоит только накрутить.
Примерка петли байпаса. Отмечают места варки узлов в трубу.
Сварка, которую следует доверить квалифицированному сварщику.
Сборка нижнего узла — на «обратке».
Подключение насоса к электропитанию.

В качестве примера — монтаж насоса GRUNDFOS.

Галерея изображенийХарактеристики прибора: рабочая температура от -25 °С до + 110 °С, производительность – 5 м³/ч, диаметр соединения – 25 мм, напор – 1,9 м, мощность – 50 Вт, стоимость – 14 тыс. руб.Температурные параметры устройства позволяют устанавливать его на любом отрезке контура. Здесь выбрана труба подачи – не самый лучший, но допустимый вариантВ верхней части схемы расположен насосный узел с двумя заранее вмонтированными кранами и фильтром, в нижней – кран отсечения для установки на трубу подачиПроизведена сварка штуцеров с трубой, все соединения загерметизированы, заизолированы, после чего узел покрыт антикоррозийной краской по металлуЦиркуляционный насос GRUNDFOS UPSМесто установки – подача от газового котлаСхема расположения насоса и деталейРезультат установки циркуляционного насоса

Обслуживание установленного насоса проводится в рабочем режиме. Необходимо чаще чистить фильтр и проверять показания манометра.

Если значения не соответствуют норме, аппарат необходимо снять и отрегулировать. Лучше это делать в специализированной мастерской.

Выводы и полезное видео по теме

Теоретические знания быстрее усваиваются в сопровождении интересного видео, раскрывающего последовательность и особенности работ по монтажу приборов.

Видеообзор насоса WILO – комплектация и установка:

Практика показывает, что продвинутые любители домашнего благоустройства справляются с монтажом циркуляционного насоса самостоятельно.

Однако при возникновении затруднений лучше обратиться к специалистам: только квалифицированные мастера знают, как правильно обвязать и установить насос на отопление, соблюдая все нюансы выбранной схемы.

У вас есть личный опыт установки циркуляционного насоса? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Равномерное распределение теплоносителя внутри трубопровода и радиаторов обеспечивается за счет использования насоса для котла отопления. Приспособление поддерживает нужное давление в системе, помогая жидкости преодолевать непростой путь. Монтаж циркуляционного насоса можно провести самостоятельно, если ознакомиться с инструкцией и техническим устройством прибора.

Что такое циркуляционный насос

Одним из необходимых элементов в системе горячего водоснабжения и отопления является циркуляционный насос. Это устройство выполняет нагнетающую и всасывающую функции, способствует активному перемещению жидкость внутри отопительной системы. Насос монтируется непосредственно в трубопровод. Предназначен для работы в замкнутом контуре.

Основными элементами прибора являются:

корпус;
крыльчатка;
ротор;
вал двигателя;
клеммная коробка;
двигатель;
воздушный винт.

Как только на ротор подается электрическая энергия, он начинает вращаться, передавая крыльчатке сигнал на движение. Это приводит к всасыванию жидкости с одной стороны устройства и выталкиванию с другой. Чтобы агрегаты было легче монтировать и обслуживать, производители выпускают различные модели по форме корпуса и габаритам.

Цены на циркуляционные насосы для котлов отопления

~~циркуляционные насосы для котлов отопления~~

Для чего используется

Благодаря циркуляционному насосу обогрев помещений осуществляется равномерно и быстро, поэтому сфера применения таких агрегатов обширная.

Насосы устанавливают для таких целей:

Улучшение качества работы системы с естественной циркуляцией.
Принудительное движение теплоносителя при геотермальном отоплении. Тепловой насос работает по классическому циклу Карно: забирает глубоко внизу холодный теплоноситель и получает взамен нагретый до 50 градусов поток жидкости внутри отопительной системы. Летом геотермальное оборудование из нагревателя превращается в средство пассивного кондиционирования.
Обеспечение циркуляции воды в системах горячего и холодного водоснабжения в частном доме.
Повышение эффективности работы конструкции теплый водяной пол.
Использование в системах кондиционирования с целью охлаждения.

Виды насосов

Все электронасосы имеют общий принцип работы, но отличаются конструкцией и эффективностью. Чтобы правильно выбрать устройство, необходимо знать, какие виды оборудования существуют, чем отличаются.

Различают два вида циркуляционных агрегатов:

С мокрым ротором. Такие устройства имеют модульную конструкцию, что упрощает их техническое обслуживание и ремонт. Ротор и крыльчатка находятся в рабочей среде, сухой остается только электрическая часть. У приборов невысокий уровень шума. Ступенчатый регулятор скорости позволяет контролировать расход электрической энергии. Преимущество агрегата заключается в длительном сроке эксплуатации при условии правильного монтажа. Недостаток прибора — чувствительность к качеству рабочей жидкости.
С сухим ротором. Насос отличается типом конструкции. Ротор заключен в герметичный корпус, а крыльчатка погружена в теплоноситель. От проникновения жидкости двигатель защищен уплотнительными кольцами. Основной плюс агрегата — высокий коэффициент полезного действия и минимальные требования к качеству теплоносителя. Устройство создает высокий уровень шума.

Судя по характеристикам, можно сделать вывод, что для частных домов и квартир больше подходят устройства с мокрым ротором.

Преимущества котлов с насосом

Электрический котел с циркуляционным насосом благодаря своей уникальной конструкции, может выполнять функции целого комплекса отопительных устройств.

Повышенный спрос на такое оборудование обусловлен его преимуществами:

Большой ассортимент моделей дает возможность выбрать котел для обогрева помещений любой площади. Пользователю не нужно подбирать насос отдельно.
Устройство позволяет прогонять жидкость по всем контурам с оптимальной скоростью. Это помогает равномерно и быстро прогреть помещение.
Коэффициент полезного действия — 90% и выше, что говорит о высокой эффективности моделей.
Автоматизация процесса обеспечивает простую настройку и высокую безопасность котлов.
Оборудование экологично, так как в процессе его работы не производится выброс вредных веществ.
Простой монтаж отопительной системы.

Производители выпускают котлы настенные, которые подходят для небольших квартир, а также напольные, способные обеспечить теплом помещение с большой площадью.

Недостатки

Котлы со встроенными циркуляционными насосами не лишены недостатков, знакомство с которыми позволит определиться, стоит ли устанавливать подобное оборудование.

Основные минусы:

Электроэнергия обходится дороже, чем газ или твердое топливо.
Бесперебойная работа котла напрямую зависит от напряжения в подающей сети.
Необходимость установки качественной проводки в отапливаемом помещении.

Недостатки использования котлов в основном связаны с необходимостью обеспечения их электрической энергией. Перед установкой необходимо рассчитать силу тока, чтобы выбрать кабель нужного сечения и автомат. Для снижения мощности самого котла на выходном контуре отопительной системы ставится аккумуляторная емкость.

Виды устройств для котлов

Врезанные в отопительный контур помпы усиливают циркуляцию теплоносителя в трубах. В зависимости от области применения они отличаются по конструкции и техническим параметрам.

Устройства делятся на два типа: циркуляционные насосы для газового котла и питательные аппараты для паровых агрегатов. Главное — правильно подобрать прибор под конкретный трубопровод и характеристики котла.

Циркуляционные

Многие модели одно- и двухконтурных газовых котлов оснащены циркуляционными насосами, которые устанавливаются рядом с гидравлическим блоком. Для бытовых нужд идеальным вариантом являются однофазные помпы с мощностью до 100 Вт, обеспечивающие скорость прокачки жидкости до 2 м/с. Эти модели легко устанавливаются на пластиковые трубы и способны долго прослужить без ремонта, так как собираются из нержавеющих компонентов.

Помпы в одноконтурных газовых котлах, как и в электрических, бывают «мокрыми» и «сухими». Они необходимы в тех случаях, когда в системе низкое давление газа. Агрегат помогает такому котлу развивать мощность до 80%.

Питательные

Промышленные установки, предназначенные для подачи теплоносителя в паровые котлы электрических станций или нефтеперерабатывающих предприятий, называются питательными насосами. Агрегаты, в зависимости от типа модели, перекачивают воду с температурой от 80 °С до 165 °С. Количество примесей в жидкости не должно превышать 0,2 %.

Питательные агрегаты производятся нескольких типов и в различных конструктивных исполнениях. Эксплуатируются они в тяжелых условиях, поэтому многие оснащены устройством автоматического отключения. Каждый агрегат имеет обратный клапан — это защитная мера для предотвращения обратного вращения ротора или перегрева воды.

Рабочая часть устройств изготавливается из стали, сплавов чугуна или цветных металлов.

Как подобрать насос

Чтобы правильно выбрать циркуляционный агрегат, необходимо знать его функциональные возможности. Ознакомиться с ними можно в технической документации, которую вместе с насосом предоставляет производитель. Стоит обращать внимание на материал, из которого изготовлен корпус циркулярного прибора и на присутствие защиты.

Основные параметры:

Производительность. Эта величина максимального объема теплоносителя, которую может за один час времени прокачать приспособление. Единица измерения — м³/ч.
Напор. Показатель измеряется в метрах и представляет собой максимальное значение гидравлического сопротивления.
Скорость. Позволяет настраивать теплоотдачу в зависимости от температуры на улице. Лучше выбирать приборы, которые могут работать на различных скоростях.
Мощность. Чем меньше диаметр труб отопительной системы, тем мощнее должен быть двигатель.
Температура. До скольки градусов будет нагреваться жидкость в системе отопления.

Куда устанавливать

Среди специалистов существуют различные мнения по поводу установки агрегата в систему. Одни предлагают монтировать насос на подающем трубопроводе, другие — на обратном.

В домашней системе температура редко поднимается выше 70 °С, а жидкость не нагревается больше, чем на 90 °С. Поэтому агрегат можно врезать как в подающем, так и в обратном трубопроводе, при этом разность статистических давлений жидкости между ними не существенная, но лучше остановиться на втором варианте. Если в отопительной системе две отдельные ветки, то имеет смысл на каждой поставить отдельное приспособление.

Монтировать насос надо сразу после котла, до первого разветвления в контуре. Тогда можно будет задавать необходимый тепловой режим в каждой части дома.

Принудительная циркуляция

В домах с большой площадью в системе возможно образование воздушных пробок, что приводит к нарушению циркуляции, перегреву теплоносителя в котле и возникновению повреждений. Поэтому в обратную трубу перед вводом в теплообменник котла устанавливается насос, который осуществляет принудительную циркуляцию. Это позволяет поддерживать нужную скорость и давление жидкости.

В теплоносителе часто содержатся механические примеси, которые способны повредить двигатель или привести к заклиниванию крыльчатки, поэтому перед приспособлением устанавливается сетчатый фильтр-грязевик. Установленные с обеих сторон прибора шаровые краны позволяют осуществить ремонт или замену агрегата без слива жидкости из системы.

Естественная циркуляция

Процесс получил свое название исходя из законов физики. Благодаря строго выдержанному наклону подающей и обратной труб нагретая жидкость поднимается в верхнюю точку системы, затем по мере остывания опускается вниз, возвращаясь в котел. При работе в таком режиме теплоотдача будет низкой, кроме того, возможно отключение электрической энергии, поэтому в систему врезают насос. Это дает высокую эффективность и надежность отопления.

Дополнительно монтируют байпасную линию для помпы — перемычку, которая при отключенном котле делает систему работоспособной. В перемычке ставится шаровой отсечной кран. Он открывается, когда отключается электричество или прибор выходит из строя. Кран, ведущий к насосу, перекрывается, и система начинает работать по принципу самотека.

Куда нельзя устанавливать циркуляционные агрегаты

Не желательно устанавливать циркуляционные насосы на подающую магистраль. Бывают случаи, когда в верхней части котла скапливается воздух, устройство не может его втянуть, в результате образуется вакуум, что приводит к закипанию теплоносителя.

Образующаяся пароводяная смесь начинает двигаться в систему. Насос останавливается, потому что он может перекачивать только воду. Если вовремя не принять меры, то возможен взрыв.

Правила и нюансы монтажа

Установку насоса желательно доверить мастеру. В технической документации производитель указывает правила монтажа, так что можно попробовать выполнить работу самостоятельно. Главное — придерживаться правил обращения с устройством.

Чтобы не образовывались воздушные пробки, которые могут привести к поломке оборудования, важно правильно выбрать расположение ротора относительно горизонта. На корпусе устройства есть подсказка в виде стрелки, указывающей, в каком направлении должна двигаться жидкость в системе. Участок нужно выбирать в месте, удобном для эксплуатации агрегата.

Схема монтажа

Существует несколько схем подключения насоса к котлу. Нужный вариант выбирается исходя из типа системы и вида отопительного оборудования. Во всех схемах прибор монтируется так, чтобы его было комфортно обслуживать.

Возможные способы:

Агрегат устанавливается на обратке непосредственно перед тепловым генератором.
Помпу монтируют в начале контура после группы безопасности.
Устройство с отсекающей арматурой ставиться на байпасе.
Используется при подключении насоса к твердотопливному котлу. Устройство лучше закрепить на магистрали, которая идет из отопительной системы к теплогенератору.

Установка циркуляционного приспособления на обратке.

Как подключить к электропитанию

Работает прибор от сети 220 В. Для подключение требуются три провода: фаза, ноль и заземление.

Его можно подсоединить к электропитанию двумя способами:

Напрямую кабелем или через клеммную колодку. Необходимо провести отдельную электрическую линию с автоматом защиты, и с помощью этого кабеля подключить устройство. Клеммы обычно располагаются под пластиковой крышкой. Ее нужно снять, открутив несколько болтов, найти три разъема. Они подписаны: пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение.
Через трехконтактную розетку и вилку. Следует сделать новую проводку. Осуществить монтаж наружной или внутренней розетки. Агрегату для подсоединения к сети понадобится силовой кабель с вилкой, оснащенной заземлением.

Когда нужно ставить дополнительное оборудование

От работоспособности насоса зависит функционирование всей отопительной системы. Чтобы предотвратить внезапное отключение агрегата, стоит дополнительно предусмотреть резервное питание. Для этого можно установить стабилизатор с подключенными аккумуляторами. Главное правильно подобрать и просчитать емкость приборов и следить, чтобы они не разряжались.

Снизить затраты электроэнергии и увеличить срок службы прибора можно путем установки термостата, который измеряет температуру жидкости. Насос будет запускаться, если показатель достигнет требуемого уровня.

Пошаговая инструкция по сборке и монтажу насоса

После приобретения устройства и выбора места его установки необходимо провести сборку и монтаж. Предварительно необходимо по обе стороны помпы вмонтировать шаровые краны, перед агрегатом установить грязевик для задержки окалины, грязи, абразивных частиц. Верхнюю часть байпаса надо оснастить воздушным клапаном.

Сборка и подключение насоса к котлу отопления проводятся в такой последовательности:

Перед монтажом следует слить жидкость из системы. Для полноценной очистки нужно залить в нее теплоноситель и спустить, затем повторить эту процедуру еще пару раз.
Осуществить установку насоса в систему.
После монтажа все места соединений необходимо тщательно загерметизировать.
Залить систему жидкостью. Удалить лишний воздух.
Подключить устройство к электрической сети.

Количество циркуляционных приборов, необходимых в системе, зависит от длины трубопровода.

Стоимость насосов разных видов

На рынке представлено много компаний, специализирующихся на производстве циркуляционных агрегатов. Потребителям рекомендуется покупать модели европейских производителей, пользующихся авторитетом. Спросом пользуется также продукция некоторых российских предприятий.

Модель	Страна-производитель	Цена, руб.
Прима UPS 25/60 180	Россия	1570
Wester WCP 25-40G	Россия	2127
LRP 32-50/180	Китай	2598
Hoffmann UPC 25-40 180	Германия	5256
Yonos PICO 15/1-4	Германия	6051
A 56/180 XM	Италия	10953

В продаже можно найти как бюджетные, так и дорогостоящие модели. Какой купить насос для котла отопления — это индивидуальное решение хозяина дома. Одни при выборе ориентируются на степень известности производителя, другие — на стоимость, третьи — на доступность сервиса.

Видео

Посмотрите видео, где показана установка насоса в систему отопления.

Похожие записиОтзывы и комментарииИспользуемые источники:

https://obotoplenii.ru/montazh-otopleniya/ustanovka-tsirkulyatsionnogo-nasosa-svoimi-rukami-instruktsiya-podklyuchenie-foto-rabot
http://ultra-term.ru/otoplenie/pribory/sostavnye-chasti/cirkuljacionnyj-nasos.html
https://homehill.ru/otoplenie/kotly/cirkulyacionnyj-nasos.html
https://sovet-ingenera.com/otoplenie/otop-oborudovanie/ustanovka-nasosa-na-otoplenie.html
https://otoplenie-expert.com/elementy-otopleniya/tsirkulyatsionnyy-nasos.html

Циркуляционный насос для отопления – пошаговая инструкция
