Проблема приобретения удобного в эксплуатации и недорогого электросчетчика встает перед жильцами, желающими оплачивать использование электрической энергии по фактическим данным, а не по коммунальному тарифу. Одна из функциональных моделей отечественного производства – Нева МТ 324. Намереваясь приобрести такой прибор, пользователь должен изучить, какие показатели хранятся в нем, и как производится их снятие.

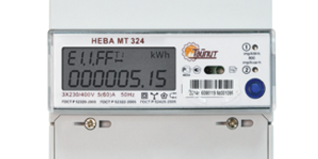

Внешний вид прибора
Функциональные особенности
Это многотарифный прибор с тремя фазами, монтируемый на реечную конструкцию. Прибор имеет широкое применение в хозяйстве и быту, устанавливается в квартирах, предприятиях разного профиля. Его можно интегрировать с автоматизированной системой, где хранятся учетные данные о компании.
Какие показания можно снять
Посредством счетчика Нева МТ 324 можно снимать следующие данные:
- пофазные показатели электротока и напряжения;
- данные по рабочей и реактивной мощностям (суммированные и для каждой фазы);
- частоту напряжения и межвекторные углы для него.
Комплект
Прибор оснащен следующими важными устройствами:
- кнопкой, ответственной за возможность снять показания, изменение отображения данных на дисплее и предупреждение об обесточенности цепи;
- оптическим портиком, спроектированным в соответствии с госстандартами;
- электронной опломбировкой, размещенной на съемной верхней панели клеммной колодки;
- испытательными выходами часового механизма и разных видов электроэнергии;
- механизмом аппаратной защиты.
В комплекте также прилагаются инструкция по эксплуатации и технические документы.
Коробка с комплектом поставки
Данные, хранящиеся в счётчике
Память аппарата Нева 324 сохраняет значения ряда показателей:
- помесячные показатели рабочей электроэнергии (в некоторых моделях «Невы» регистрируется и реактивная энергия, которая бывает двух видов: емкости и индукции) за последний год в накопительном варианте;
- аналогичные посуточные данные за последние 128 дней;
- максимальную рабочую мощность для каждого используемого тарифа (на конец года);
- общие показатели реактивной и рабочей энергии (в нарастании);
- усредненные на получасовом временном промежутке данные мощности за последние прошедшие 128 дней.
Важно! Накопительный формат хранения показателей означает, что для нахождения показателя энергии, утекшей за какой-то месяц, нужно из соответствующего ему значения вычесть таковое для предыдущего месяца.
Временное значение событий
Прибор хранит в памяти значения времени и даты инцидентов:
- пропадания питания в какой-либо фазе;
- смены направления электротока;
- ситуаций, когда ток в той или иной фазе есть, но напряжение отсутствует;
- очистки данных о сетевой нагрузке;
- установки новых параметров;
- перезагрузки счетчика во время, когда в сети присутствует напряжение;
- установки новых параметров даты или времени с последующим сохранением;
- снятия верхней колодочной панели;
- удаления данных о наибольшем значении мощности.
Технические особенности
Как и куда подать показания электросчетчика
Прибор подключается к электросети напрямую. Он обладает техническими характеристиками:
- наибольшие рабочие значения электротока – 5 (100), 5(80), 5(60) А;
- номинальная частота электросети в герцах – 50, рабочий интервал – 50 +/- 2,5;
- диапазон напряжений фаз – от 170 до 262 В;
- измерительный датчик имеет вид шунтика;
- наибольшее возможное сечение провода – 50 см2;
- 4 тарифа, 8 суточных зон;
- укрепляется на реечной конструкции вида ТН35;
- способен адекватно функционировать при температуре окружающей среды от -40 до +70 °С.
Интервал между поверками и срок службы
Как правильно снять показания счетчика
Завод, производящий данные аппараты, информирует пользователя в инструкции, что прибор способен проработать 210 000 часов прежде, чем придет в негодность. Электросчетчик при правильной эксплуатации способен прослужить пользователю до 30 лет. Гарантийное удостоверение действует на протяжении пяти лет с обозначенной на коробе даты изготовления. На территории Российской Федерации для данного класса приборов действует межповерочный перерыв в 12 лет.
Как снять показания счетчика Нева 324
Как опломбировать счетчик электроэнергии
Для регистрации показаний учетного аппарата пользователь должен продолжительно жать на специальную клавишу и дойти до параметра Е1, показывающего рабочую энергию. Для фиксации суммарных значений по всем актуальным ценам требуется, чтобы на экране появилась конфигурация E1.0.FF. Потребитель письменно фиксирует все цифры, стоящие перед запятой.
Важно! Если используется двухтарифный план, берутся показатели E1.1.FF и перемножаются для вычисления дневного потребления. Чтобы посчитать цену за ночи, используются данные E1.2.FF. Если последние две цифры суммировать, получится итоговая месячная стоимость израсходованной электроэнергии.
Обозначения
На передних панелях корпусов разных моделей «Невы» в один или два ряда размещены эксплуатационные данные счетчика. Слева направо, сверху вниз на приборе указываются:
- тип прибора (Нева МТ 3, Нева МТ 1);
- следующая цифра (для модели 324 это 2) – номер, соответствующий определенному виду корпуса, рассчитанному на то или иное крепление;
- цифра-индекс модели прибора;
- класс точности;
- типы регистрируемой электроэнергии (А – активная, то есть рабочая, R – реактивная);
- разновидность пользовательского интерфейса;
- буквы, обозначающие добавочные функции, например, В указывает на подсвечивающийся экран, С – на наличие расцепителя нагрузки, S – индикатор запломбированной покрышки колодки клемм;
- затем обозначают номинальные показатели напряжения и электротока, иногда выделяют параметр частоты тока.
Установленный счетчик Нева
Установка и схемы подключения электросчётчика к сети
Устройство предписывается монтировать на специальную рейку. Самый простой вариант прямого подключения имеет следующий вид.
Непосредственное подсоединение прибора
Можно также провести коммуникацию через токовый трансформатор, интегрировав электросчетчик в четырехпроводную сеть.
Схема подключения с трансформатором электротока
В такую же сеть счетчик можно включить, используя трансформаторы электротока и напряжения.
Подключение с двумя трансформирующими устройствами
Счетчик прост в обращении и сохраняет в памяти детализованные данные о расходе электроэнергии на протяжении последнего года. Также он позволяет совмещать несколько тарифных планов.
Видео
Продолжаем обзор счетчиков электроэнергии марки Нева, сегодня мы рассмотрим однофазный многотарифный счетчик — НЕВА МТ 113. Данный электросчетчик предназначен для учета энергопотребления в бытовом секторе.
Какую информацию может хранить счетчик?
Кроме вывода текущей информации по энергетическим показателям счетчик может хранить информацию по:
- потребленной электроэнергии нарастающим итогом в общем, и нарастающим итогом по каждому из тарифов
- Прибор запоминает потребленную энергию в общем и по каждому из тарифов на конец предыдущих 12 месяцев.
- Максимальную мощность за текущий месяц и за прошлые 12 по каждому из тарифов.
Общие технические характеристики электросчетчика НЕВА МТ 113
Данная модель может выпускаться заводом изготовителем с разными техническими характеристиками, отличия отражены в полном названии. Возможные названия в зависимости от исполнения счетчика следующие:
- НЕВА МТ 113 AS E4P 5(60)
- НЕВА МТ 113 AS E4P 5(100)
- НЕВА МТ 113 AS OP 5(100)
Чтобы понять по названию какие характеристики у конкретного прибора представляем ниже схему условного обозначения названия счетчиков Нева.
Технические характеристики
Межповерочный интервал
Межповерочный период для электросчетчика нева 113 составляет 16 лет. Поверка проводится управляющей компанией или метрологической службой на специализированном оборудовании. По успешному прохождению процедуры в паспорт устройства заносится запись о дате проверки и проверяющем метрологе.
Рекомендуем: Счетчик Нева 103 — описание, характеристики
Так же следует при проведении процедуры проверки счетчика заменить батарею. Последовательность действий по замене батарейки приведена ниже
Срок службы
Заявленный заводом изготовителем срок службы нева 113 составляет 30 лет. Гарантия производителя с даты выпуска 5 лет, в течение этого времени при выявлении неисправности вам заменят или устранят поломку. Кроме срока службы не менее важная характеристика наработка на отказ — в данном счетчике это 280 000 часов непрерывной работы, а это примерно 32 года, что превышает заявленный срок службы. По истечению срока эксплуатации, не значит что прибор нужно убирать, можно использовать его дальше.
Снятие показаний
Энергетические данные по различным параметрам на счетчике показываются в автоматическом режиме циклически, вывод необходимых параметров в цикл осуществляется на этапе программирования и настройки счетчика. Для ручного пролистывания групп параметром нужно воспользоваться не опломбированной кнопкой длительными нажатиями (2-3 сек).
Для снятия показаний нужно переписать необходимые данные с электронного табло, если вы оплачиваете электроэнергию по одному тарифу то записываем потребление электроэнергии нарастающим итогом слева направо до запятой.
Если у вас многотарифная система учета, тогда нужно снять показания по каждому из тарифов, в основном это 2 тарифа день и ночь.
Схема подключения
Для включения электросчетчика в сеть можно воспользоваться приведенной ниже схемой, которая взята из руководства по эксплуатации.
Возможные ошибки которые показываются на дисплее нева-113 и что они означают. Ошибки 0001, 0010, 0020, 0040
Инструкция и паспорт
Для более детального изучения данной модели электросчетчика Нева, можно открыть официальную инструкцию и руководство по эксплуатации которые прикладываем ниже, так же здесь вы можете скачать паспорт.
паспорт нева -113
инструкция нева 113
В следующих статьях продолжим обзор многотарифных электросчетчиков. Если у вас появились вопросы оставляйте их в комментариях.
Содержание статьи:
Для учета электроэнергии в быту, на промышленных предприятиях, а также в энергетических компаниях используют специальные устройства. Электросчетчик Нева имеет высокий уровень надежности, разработан с учетом пожеланий пользователей. Счетчик предназначен для установки в жилых и общественных зданиях, а также в коттеджах, дачах, гаражах.
Описание счетчика Нева
Электросчетчик Нева
Счетчики NEVA классифицируют как электромеханические и электронные. Новые модели обладают следующими качествами:
- точность показателей;
- защита от кражи электроэнергии;
- после установки включаются автоматически;
- работа происходит без помощи человека;
- небольшие габариты.
Нева – счетчик электроэнергии, который используют для измерения и контроля активной энергии, как в однофазных, так и трехфазных сетях переменного тока. Однофазные счетчики ведут учет в двухпроводных сетях с напряжением 220 В. Трехфазные учитывают переменный трехфазный ток в трех и четырех проводных сетях с номинальной частотой 50 Гц.
Все чаще используется трехфазная сеть, что дает возможность напрямую подключать мощные электроприборы – электрокотлы, обогреватели, электроплиты, асинхронные двигатели.
Технические характеристики
Электросчетчик однофазный многотарифный НЕВА МТ 124 AS E4P 5(60)
Приборы Нева оснащены электромеханическим отсчетным устройством (ЭМОУ) или имеют жидкокристаллический индикатор (ЖКИ). Учет энергии ведется в киловатт-часах. Модели для однофазных и трехфазных сетей отличаются:
- по устройству счетного механизма;
- величине базового и максимального тока;
- конструкции корпуса и способу монтажа.
Рабочая температура варьируется для ЖКИ приборов от -20° до +55°, для ЭМОУ от -40° до +55°. Они рассчитаны на атмосферное давление 630–800 мм рт.ст. при относительной влажности не более 90% в условиях 30°С.
Устройства отличаются по степени защиты от проникновения пыли и воды. Для приборов с установкой на DIN-рейку степень защиты IP40, для остальных IP51.
Эл.счетчики Нева имеют следующие характеристики надежности:
- среднее количество часов наработки до отказа 160 тысяч;
- интервал между поверками 16 лет;
- срок службы рассчитан на 30 лет;
- сохранение данных в памяти не менее 10 лет.
Приборы имеют сертификат безопасности и электромагнитной совместимости, соответствуют нормативным и техническим документам. Цены формируются в зависимости от типа и модели счетчика, наличия товара, торговой сети, региона и других условий.
Как снять показания
Для снятия показаний используют цифры, находящиеся слева от запятой
Снимать показания индукционного счетчика просто. После установки прибора начальные данные указаны в акте. По истечении месяца нужно записать все цифры до запятой, которые есть на табло. Разница между числами составляет расход электроэнергии за месяц. Умножив количество киловатт на тариф, получается сумма оплаты.
Абонентская служба энергосбыта принимает показания и автоматически формирует квитанцию. Пользователю остается только оплатить счет. Но для контроля вычисления можно производить самостоятельно. Импульсные электронные приборы не ошибаются. Они имеют различные способы защиты. Их невозможно замедлить, остановить, отключить или пустить в другую сторону.
Электронный прибор имеет табло, где отображается количество киловатт, дата, время работы и другие сведения. Данные меняются через несколько секунд. Чтобы вычислить расход по отдельному тарифу, следует снимать и выписывать начальные и конечные показания по каждой зоне за отчетный месяц.
Из-за большого разнообразия электронных моделей невозможно выработать единый алгоритм действий по снятию показаний. Каждое устройство комплектуется подробной инструкцией. Практически все приборы подобного рода хранят в памяти данные предыдущего отчетного периода.
Разновидности счетчиков
Электросчетчик Нева 101
Все модели этой серии имеют современный дизайн, изготовлены из высококачественных материалов, неподдающихся горению. Устройства для однофазных и трехфазных сетей имеют сходные характеристики, отличаются по некоторым нюансам и способу крепления.
Счетчик электроэнергии Нева 101 – распространенная и надежная модель. Счетчик рекомендован для установки в быту, рассчитан на однофазную цепь. Имеет защиту от воздействия магнита. Крепится на три болта. Его размеры и крепежи соответствуют параметрам индукционных приборов, что упрощает монтаж в случае замены старого устройства. Цена счетчика от 928 руб.
Нева 103 1SO – это однофазное, однотарифное устройство учета электричества. Подойдет для использования с умеренным потреблением энергии – квартира, гараж. Можно установить на улице, в сухом месте. Корпус счетчика не разборный. Имеет электромеханический барабанный циферблат. Импульсный индикатор мигает пропорционально потреблению. Устанавливают прибор на DIN-рейку. Стоимость 984 руб.
Нева 112
Нева 112 однофазный многотарифный прибор. Позволяет вести учет по четырем тарифам – день, ночь, полупик, резерв. Подходит для квартир, а также общественных зданий, предприятий и других объектов. Данные фиксируются отдельно для каждого тарифного плана. Управление информацией выполняется вручную нажатием кнопки. Стоимость модели около 1300 руб.
Нева 303 – трехфазный однотарифный прибор. Используется в трех и четырехпроводных цепях переменного тока. Имеет электромеханический счетный механизм, пофазные индикаторы контроля нагрузки, датчик тока. Минимальная цена прибора 2199 руб.
Счетчик трехфазный двухтарифный Нева используется для измерения и учета энергии переменного тока по временным зонам суток – день ночь, пик, полупик. Отсчетное устройство – ЖКИ, класс точности 1, степень защиты IP50. Электросчетчик Нева МТ 324 может быть установлен на предприятиях, в торговых помещениях, квартирах с высоким потреблением электроэнергии. Стоимость прибора от 2468 руб.
Установка прибора
Для правильной работы недостаточно выбрать подходящий аппарат, его необходимо правильно подключить. Однофазный прибор включают в разрыв линии питания. Чтобы не пришлось обесточивать всю подводящую линию, перед счетчиком нужно установить вводный автоматический выключатель. Целесообразно ставить автомат и после счетчика. Он будет защищать прибор учета и отводящую линию, если неисправность случится в цепи потребителя.
Схема подключения указана на обратной стороне крышки прибора и в прилагаемой инструкции. Счетчик однофазный Нева имеет 4 клеммы – вход и выход фазного провода, вход и выход нулевой линии.
Фазные провода, выходящие из автомата, зачищают на 1,5 см от изоляции. Их подключают к клеммам 1 и 3. Отводящие проводники, соответственно к клеммам 2 и 4.
Для трехфазного прибора есть два типа подключения – прямое или через трансформатор тока. Когда в цепи имеется небольшое количество потребителей малой мощности, счетчик можно подключить в разрыв питающих проводников.
Прямое подключение такого счетчика требует трехфазной питающей сети. Используется большее количество клемм и проводов. После автомата фазные проводники подключаются к 2, 4, и 6 клеммам. На выходе из счетчика – к 1, 3, 5. Нейтральный входной к клемме номер 7, выходной к 8.
К такому прибору можно подключать и однофазных потребителей. Для этого на одну из фаз нужно установить однополюсный автомат. Второй проводник берут от нейтральной шины зануления. Если токи мощных потребителей превышают номинальное значение счетчика, необходимо поставить трансформатор.
При необходимости замены средства учета важно выбирать правильный сертифицированный прибор, соответствующий сети. Подключить однофазный электрический счетчик можно самостоятельно. Трехфазное устройство требует наличия допуска. Перед установкой необходимо ознакомиться с инструкцией. При монтаже устройства следует четко придерживаться последовательности действий и проверять надежность соединений.
Электросчётчик Нева-324 – трёхфазный прибор, рассчитанный на эксплуатацию в условиях промышленного или коммунального предприятия, в общественном учреждении с функциями учёта показателей по многотарифной сетке. В зависимости от исполнения, счётчик способен определять расход активной, либо активной и реактивной энергии при работе в автономном режиме или подключённым к стороннему устройству.
Вид счётчика – Нева 324
Устройство и принцип работы
В корпусе с клеммным отсеком, закрытым крышкой на винтах, установлены:
- датчики электротока и напряжения;
- счётный блок со встроенным модулем памяти и жидкокристаллическим дисплеем;
- часы, отображающие фактическое время;
- запасная батарея, на случай отключения подачи энергии;
- схемы интерфейса и измерения;
- выход для испытаний аппарата.
Комплектация счётчика отличается, в зависимости от исполнения, но тип корпуса остаётся неизменным.
При подключении, поступающая энергия анализируется электронным блоком, обработанные сведения записываются на собственной памяти аппарата и выводятся на экран ЖКИ.
Технические характеристики
| Характеристики | Величина |
|---|---|
| Класс точности | 1; 2 (реакт.) |
| Номинальное напряжение, В | 3×230/400 |
| Номинальная частота, Гц | 50±2,5 |
| Рабочий диапазон фазных напряжений, В | от 172 до 264 |
| Разрядность показаний | 6+2 |
| Номинальный (максимальный) ток, А | 5 (60) или 5 (80) или 5 (100) |
| Количество тарифов | 4 |
| Количество тарифных зон суток | 8 |
| Количество сезонов | 12 |
| Количество исключительных дней | 32 |
| Тарификация в будни, сб и вс | Раздельная |
| Точность хода часов счетчика, с/сутки, не более, | |
| Скорость обмена, Бод | 9600 |
| Протокол обмена | ГОСТ IEC 61107-2011 |
| Максимальная площадь сечения проводников, мм² | 50 |
| Рабочий диапазон температуры воздуха, °С | от -40 до +70 |
| Габаритные размеры (длина, ширина, высота), мм | 115×122×65 |
| Масса, кг | 0,7 |
| Способ крепления | Рейка ТН 35 |
| Средняя наработка до отказа, час | 280000 |
| Срок службы, лет | не менее 30 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 2855 до 8166 |
Размеры счётчика электроэнергии – Нева 324
Документация
Паспорт образца 2019 года: Смотреть
Предыдущий вариант паспорта: Смотреть
Руководство по эксплуатации: Смотреть
Свидетельство СИ: Смотреть
Описание типа: Смотреть
Декларация соответствия: Смотреть
Сертификат соответствия: Смотреть
Рекламный проспект (модель 1.0 AO S26): Смотреть
Рекламный проспект (модель 1.0 AR E4BS26): Смотреть
Рекламный проспект (модель 1.0 AR E4BS29): Смотреть
Рекламный проспект (модель 1.0 AR E4BSС28): Смотреть
Рекламный проспект (модель 1.0 AR RF2BSС28): Смотреть
Каталог продукции Нева: Смотреть
Прайс на приборы Нева: Смотреть
Гарантия на прибор
На продукцию действует гарантия производителя, поддерживаемая официальными распространителями в течение 6-ти лет от пуска в работе либо 7-ми – от даты выпуска.
Производителем обеспечивается качество изделия, соответствующее требованиям государственных нормативов. Если изделие вышло из строя по причине заводского брака, либо некондиция выяснилась до момента установки, для приёма на гарантийное обслуживание обязательно предоставление изделия в поставленном комплекте с актом, подтверждающим факт неисправности.
Изготовитель вправе отказать в приёме аппарата, поврежденного в ходе неправильного подключения, разбитого или другим способом вышедшего из строя по вине торговой компании или потребителя.
Преимущества прибора
Прибор отличается следующими преимуществами:
- высокой точностью учёта данных и многофункциональностью;
- возможностью удалённого контроля;
- продолжительной гарантией производителя и большим межповерочным интервалом;
- современным и привлекательным дизайном;
- надёжной защитой от стороннего вмешательства в работу.
Разновидности счётчика
Аппарат производится в 5-ти модификациях, отличающихся комплектацией и характеристиками:
- 1.0 AO S26 – изменяет активную энергию, лишён интерфейса, с электронной пломбой на крышке клеммного отсека, показателями напряжения по каждой из фаз – 230 В, общего – 400 В, базового и предельного тока соответственно 5 и 60 А, подключается непосредственно;
- 1.0 AR E4BS26 – в отличие от предыдущего исполнения, кроме активной, способен учитывать реактивную энергию, оборудован интерфейсом EIA 485, подсветкой ЖКИ;
- 1.0 AR E4BS29 – отличается токовыми показателями – соответственно 5 и 100 А
- 1.0 AR E4BSС28 – дополнительно оборудован встроенными нагрузочными расцепителями, отключающими устройство при превышении заданных параметров, различия в значении базового и предельного тока – 5 и 80 А;
- 1.0 AR RF2BSС28 – разница с предыдущей моделью – в наличии радиомодема вместо
- интерфейса EIA 485.
Расшифровка маркировки счётчика – Нева 324
Почему не показывает дисплей
Дисплей может не включаться по следующим причинам:
- неисправности электронного блока;
- истощении ресурса батареи, если счётчик не подключён или отсутствует электропитание – об этом потребителя предупреждает появление символического изображения батарейки;
- механическое повреждение дисплея – особенно если этот элемент подвергался удару.
Замена батарейки
На приборе установлен литиевый элемент питания ER14250 либо CR2032. Возможные варианты замены приведены в руководстве пользователя.
Для замены потребуется:
- Снять крышку клеммного отсека, закреплённую винтами с передней стороны.
- Демонтировать электронный блок аналогичным способом.
- Удалить отслуживший элемент, припаяв новый.
- Выполнить сборку аппарата в обратном порядке.
После выполнения работ, организация, менявшая элемент питания, указывает данный факт в соответствующем разделе паспорта счётчика.
Снятие показаний
Для снятия показаний принимается в расчёт целое число – левые 6 разрядов, опуская начальные нули(красная рамка), не используя 2 цифры дробной составляющей после точки.
Снятие показаний со счётчика – Нева 324Расположение информации на табло
Процедура может проводиться в автоматическом режиме, ожидая вывода на экран значения по соответствующему тарифу, или ручном – переключением кнопкой левее дисплея, в таком порядке:
- Записывается количество киловатт-часов на экране по одному из тарифных планов.
- От него отнимается результат замера прошлого месяца по тому же тарифу.
- Разница перемножается на расценку.
- Указанная последовательность действий повторяется для каждого из тарифов и суммируется итоговый результат.
Можно ли сэкономить
Прибор надёжно защищён от стороннего воздействия и учитывает значение по нарастанию, вне зависимости от подачи тока. Способы экономии для потребителя:
- приобретать счётчик, подходящий под условия эксплуатации и параметры сети, у проверенных компаниях с возможностью гарантийного обслуживания;
- эксплуатировать прибор в соответствии с требованиями производителя;
- не допускать перегрева мест контактов;
- не перегружать электрическую сеть;
- бережливо относиться к расходу энергии.
Подключение счётчика
Для монтажа устройства используется стандартная ДИН-рейка. Подсоединение контактов выполняет квалифицированный электрик, руководствуясь схемой на крышке клеммного отсека или в руководстве по эксплуатации. Перед выполнением работ подача напряжения отключается.
Схемы подключения счётчик Нева МТ 324:
Схема включения счетчиков НЕВА МТ 324 непосредственно в сеть
После подсоединения, включается ток и проводится настройка аппарата. Затем счётчик подлежит пломбировке. Запись в паспорте, выполненная работником организации, подключавшей прибор, подтверждает его пуск в работу.
Сегодня расскажем как правильно и точно снять показания с прибора учета электроэнергии Нева МТ-324.Это трехфазный многотарифный счетчик, с возможностью учета расхода электричества по нескольким тарифам, например день/ночь и пик полупик.Счетчик используется на промышленных предприятиях, торговых помещениях, так же в домах и квартирах с высоким потреблением электроэнергии.
Как снимать показания со счетчика Нева МТ 324
Возможность снятия показаний со счетчика осуществляется двумя способами:
- Автоматический способ — значения показывается на дисплее счетчика самостоятельно последовательно через небольшой интервал времени и циклично. Пока счетчик листает значения мы можем их записать.
- Ручной режим — снятие показаний нажатием на управляющую кнопку.
Виды нажатий на кнопку для ручного режима:
- Короткое нажатие (удержание менее 3 сек)
- Длительное нажатие (удержание более 3 сек)
Для перехода в необходимую нам группу параметров Е1 длительным нажатием кнопки листаем группы, когда попали в группу Е1 далее осуществляем просмотр короткими нажатиями на кнопку
Разберем например E1.0.FF.
Первые 2 символа [Е1] слева — это код группы параметров, вместо Е1 может стоять следующие значения:
- Е1 — активная энергия (то что и требуется нам для снятия показаний)
- Е3 — энергия реактивная положительная
- Е4 — энергия реактивная отрицательная
- AS — потери в линии
- P1 — активная положительная мощность
Следующая цифра [0] обозначает сумму по всем тарифам. Вместо 0 могут стоять значения 1,2,3,4 что соответствует каждому из тарифов.
Следующие [FF] — общее значение на текущий момент времени. Вместо FF может стоять 00 показывает величину на прошлый момент снятия месяц или сутки.
Т.е для снятия показаний нам нужны числовые значения на счетчике со следующими кодами:
Сумма по всем действующим тарифам — E1.0.FFОбщий расход электроэнергии по тарифу 1 (день) — E1.1.FFОбщий расход электроэнергии по тарифу 2 (ночь)- E1.2.FFОбщий расход электроэнергии по тарифу 3 — E1.3.FF
Кратко:Выбираем группу Е1 длительным нажатием кнопки — [E1].0.FFПросматриваем расходы по тарифам 1-4 и общий расход по всем тарифам цифра 0 в коде. E1.[0].FF
Число записываем до знака точки, т.е стоящие справа от точки 1 или 2 знака в зависимости от модели не берем.
Возврат к автоматическому циклическому показу значений на счетчике происходит через 1 минуту после последнего нажатия на кнопку.
Расчет суммы к оплате
Для подсчета общей суммы к оплате в однотарифном плане за весь период пользования значение с кодом E1.0.FF умножаем на ставку по общему однотарифному плану.
Если у вас план двухтарифный тогда берем число с кодом E1.1.FF (расход по тарифу 1) и умножаем на ставку за 1 киловатт/час днем. Далее число с кодом E1.2.FF умножаем на ставку за 1 киловатт/час ночью. Складываем 2 числа и получаем общую сумму к оплате по 2-м тарифам.
Чтобы рассчитать сумму к оплате за текущий месяц нужно из текущих показателей вычесть прошлые, к примеру по первому тарифу сейчас 2569 а было 1800 в прошлом месяце. Тогда получаем по первому тарифу 2569-1800 = 769 киловатт за текущий месяц по тарифу 1. Так же и со вторым тарифом, либо с общим тарифом.
Для более подробного изучения можно воспользоваться полной инструкцией по данной модели — инструкция НЕВА МТ324.pdf
Обзор электросчетчика Нева МТ-324
Используемые источники:
- https://amperof.ru/elektroenergia/schetchik/neva-mt-324.html
- http://maloplatim.ru/schetchik-neva-mt-113.html
- https://strojdvor.ru/elektrosnabzhenie/texnicheskie-xarakteristiki-i-sxema-podklyucheniya-elektroschetchikov-neva/
- https://myschetchik.ru/elektroenergii/neva-324
- https://schetchik-info.ru/neva-mt-324-instruktsiya/
</h2></h2></ul></h2></ul>
