Канализационные трубы ПВХ и ПНД для наружной канализации: виды, характеристики, достоинства и недостатки

Канализационные трубы, как и любое оборудование, со временем требует замены. Сейчас старые чугунные трубы все чаще меняют на современные изделия ПВХ (поливинилхлорида), который имеет множество преимуществ по сравнению с металлом.

Достоинства труб ПВХ для канализации

Поливинилхлорид — это современный материал, который отлично зарекомендовал себя на рынке трубных и фитинговых изделий.

Обычно трубы ПВХ применяют при прокладке канализации (как внутренней, так и внешней), в напорных системах и скважинах, дренажных конструкциях и самотечном сливе.

ПВХ изделия отличаются:

антикоррозийными свойствами;
невосприимчивостью к поражению микроорганизмами;
гладкостью внутренней поверхности, что препятствует оседанию и нарастанию осадка;
диэлектрическими свойствами (поливинилхлорид не проводит электрический ток);
экологической безопасностью, отсутствие вредных выделений;
инертностью (ПВХ трубы не вступают в химический контакт с транспортируемой средой);
устойчивостью к перепадам температур;
устойчивостью к барометрическим нагрузкам;
длительным сроком эксплуатации;
простотой монтажа;
легким весом изделий;
большим ассортиментом труб различных назначений и фасонных изделий;
привлекательной стоимостью, которая значительно ниже, чем цена металлических.

Проходящие внутри помещения ПВХ трубы в большинстве случаев не нуждаются в изоляции. Если же такая потребность возникает (например, при монтаже подземных коммуникаций или установке под открытым небом), трубопровод рационально дополнительно изолировать и утеплить.

Виды канализационных ПВХ труб и переходников

В зависимости от того, на каком отрезке магистрали будет использоваться изделие, выделяют:

Облегченные трубы SN-2, используются на участках с наименьшими нагрузками: при прокладке бытовой канализации в помещении, а также в жилых зонах, где отсутствует транспортная нагрузка.
Более плотные трубы SN-4 применяются для прокладки канализации под автодорогами с умеренным транспортным движением.
Промышленные трубы SN-8 предназначены для использования в квартальных и городских магистралях канализации, на производстве, а также на участках с интенсивной транспортной нагрузкой.

Рекомендуем ознакомиться: Как выбрать и установить шаровой муфтовый кран

При монтаже ПВХ канализации применяются не только трубы, но и различные фасонные изделия:

повороты, позволяющие менять направление трубопровода,
тройники и крестовины для разводки,
редукторы, позволяющие соединять между собой изделия разного диаметра,
компенсаторные патрубки для уменьшения влияния линейного расширения на трубопровод,
всевозможные муфты, хомуты и так далее.

Желательно, чтобы трубопровод имел как можно меньше изгибов и разветвлений. С одной стороны, это существенно снизит затраты, а с другой, обеспечит большую стабильность всей конструкции.

Важно! Типичная ошибка при формировании бюджета на ремонт/замену канализации — учитывать цену только труб. Сами ПВХ трубы имеют низкую стоимость, но вспомогательные элементы могут потянуть на себя значительную часть бюджета.

Размеры труб для внутренних и наружных систем

Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.

Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

Dн — внешний диаметр трубы,
d — внутренний диаметр,
Dy — усредненный показатель просвета,
b — толщина стенки.

Полезно! Для внутренней канализации обычно используются трубы диаметром 32-110 мм, для наружных — до 500 мм.

По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):

25 мм — стиральные машины, посудомойки,
30-47 мм — раковина в ванной, биде,
38-50 мм — кухонная кабинка, ванна или душ,
50 мм — разводка канализационной системы внутри здания,
70-86 мм — различные отводы от центрального стояка,
100-118 мм — унитаз, центральный стояк,
150-190 мм — участок от центрального стояка до городских канализационной системы,
200 мм — отвод стоков от бань (саун),
240-300 мм — отвод стоков из бассейнов,
300-1100 мм — городские канализационные магистрали.

Рекомендуем ознакомиться: Назначение и применение пластиковых профильных труб

При проведении расчетов диаметра канализационных ПВХ труб необходимо учитывать их пропускную способность изделий различного диаметра.

Также пропускная способность зависит и от длины стояка канализации.

Важно! При укладке канализации необходимо строго соблюдать все требования СНиП, иначе в трубах будет образовываться застой отходов, со всеми вытекающими последствиями.

Монтаж ПВХ канализации, замена чугунных труб на трубы ПВХ

Первый этап замены чугунной канализации — демонтаж старых труб.

С помощью болгарки необходимо сверху обрезать трубу на расстоянии 10 см от потолка, а внизу — на расстоянии 80 см от тройника.
Распил производится только до половины диаметра.
Далее в прорезь вставляется стамеска, по которой необходимо сильно ударить молотком, чтобы старая труба раскололась.
Если чугунная крепко вмурована в стену, придется воспользоваться ломом или даже перфоратором, чтобы очистить трубопровод от цемента на необходимую длину.
После удаления лишнего цемента болгаркой отрезается тройник на расстоянии 3-5 см от раструба.
Остатки стационарной трубы тщательно очищаются от грязи и шлифуются до максимально гладкого состояния.

Перед работами с канализацией в многоквартирном доме необходимо оповестить всех соседей сверху по стояку о предстоящем ремонте, чтобы они в определенное время не включали воду и не пользовались уборной. В противном случае произойдет затопление водой или нечистотами.

Если есть возможность, лучше вообще отключить в доме воду на несколько часов, а замену труб произвести максимально быстро.

Далее следует этап монтажа пластиковых труб. Чаще всего практикуется раструбное соединение, когда в трубу большего диаметра (в нашем случае, чугунную) вставляется меньшего размера (пластиковая).

Обратите внимание! При монтаже пластиковой канализации старайтесь избегать 90-градусных поворотов, так как такой угол обладает плохой пропускной способностью. Лучше соединение оформить двумя 45-градусными поворотами.

Сначала монтируется новый тройник, а затем основная труба. Особенность монтажа последней заключается в том, что первым делом ее вводят одним концом в потолочный обрезок трубы до максимального упора (обозначить границу маркером). Потом в тройник заводят нижний конец пластиковой трубы, после чего ее смещают на 1 см вниз.

Рекомендуем ознакомиться: Как выбрать паяльник для пайки пластиковых труб?

Если пластиковая труба слишком свободно ходит в соединении, ее необходимо уплотнить резиновым кольцом либо задуть силиконовым герметиком. Сами соединения, а при высоких потолках, и промежуточные участки стояка рекомендуется закрепить хомутами.

Важно! Стыки должны быть надежно закреплены (не «гулять» в разные стороны), и обеспечивать полную герметичность конструкции.

После замены металлической канализации на пластиковую существенно снизится шум и вибрация труб. Но при желании можно положить дополнительный звукоизоляционный слой.

С этой целью лучше всего использовать изделия, специально изготовленные для подавления шумов в канализации. Обычно они изготавливаются из смеси пластика и минерального порошка и могут прослужить до 20 лет.

Обратите внимание! Не рекомендуется для звукоизоляции применять полипропиленовую скорлупу, так как от постоянного контакта с влагой и конденсатом такая труба может стать непригодной уже в первый год использования.

Главная / Статьи

ПВХ (поливинилхлорид) является современным материалом, идеально подходящим для канализационных систем.

Канализационные трубы из ПВХ изготавливаются из высококачественного сырья с постоянным контролем качества. Трубы и фасонные части из ПВХ предназначены для самотечной транспортировки стоков в наружной канализации при максимальной температуре до 60°C. в течении коротких периодов времени ( до 2 минут) допускается подача в трубы сточной воды с температурой до +100° C., при условии, что расход не превышает 30л/мин.

Технические характеристики ПВХ — труб:

Плотность — 1410 кг/м³;
Модуль упругости при скорости деформации 1 мм/мин — 3000 МПа;
Удельная теплоемкость — 1,0 Дж/г;
Теплопроводность при 23°C — 0,15 Вт/м;
Минимальный радиус изгиба пластиковой трубы при 20°C – 300мм;
Монтаж в температурном режиме от -5°C до +90°C.

Параметр	Значение параметра для труб ПВХ
Плотность, г/см³	1,4
Расчетный коэффициент линейного расширения, мм/(м*° С)	0,07
Предел текучести при растяжении, Мпа	50-56
Предел прочности при разрыве, Мпа	30-50
Относительное удлинение при разрыве, %	50
Теплопроводность, Вт/(м*°С)	0,15-0,25
Горючесть	Негорючий
Срок службы, лет	50

Основные достоинства ПВХ труб:

высокой прочностью;
100 % устойчивостью против коррозии;
сопротивлением от зарастания стенок;
высокой сопротивляемостью внутреннему износу;
низким весом;
трубы легки в монтаже при различных способах прокладки;
стойкостью к воздействиям кислотной среды;
стойкостью к изнашиванию в стоках,
в которых присутствует высокое содержание песка.

ТРУБЫ ПВХ

Диаметр и длина	Толщина стенки	Кол-во в упаковке	Объём м³
110/1000	3,2	5	1,700	0,013
110/1500	3,2	5	2,550	0,019
110/2000	3,2	5	3,400	0,026
110/3000	3,2	5	5,100	0,038
110/4000	3,2	5	6,800	0,050
110/5000	3,2	5	8,500	0,062
110/6000	3,2	5	10,200	0,074
160/1000	3,6	3	2,600	0,028
160/1500	3,6	3	3,900	0,041
160/2000	3,6	3	5,200	0,054
160/3000	3,6	3	7,800	0,080
160/4000	3,6	3	10,400	0,105
160/5000	3,6	3	13,100	0,131
160/5500	3,6	3	14,300	0,143
160/6000	3,6	3	15,600	0,156
200/1000 WAVIN	4,9	25	3,910	0,063
200/2000 WAVIN	4,9	25	7,460	0,107
200/3000 WAVIN	4,9	25	11,050	0,133
200/6000 WAVIN	4,9	25	21,700	0,29

ТРОЙНИКИ ПВХ

Диаметр и °	Толщина стенки	Кол-во в упаковке	Объём м³
110/110/45	3,9	100	0,700	0,008
110/110/87	3,9	120	0,520	0,007
160/110/45	4,4	51	1,100	0,015
160/110/87	4,4	60	1,100	0,013
160/160/45	4,4	36	1,500	0,021
160/160/87	4,4	45	1,200	0,017
200/110/45	5,4	32	2,550	0,023
200/110/87	5,4	41	2,700	0,018
200/160/45	5,4	26	2,450	0,028
200/160/87	5,4	28	2,900	0,026
200/200/45	5,4	20	3,200	0,037
200/200/87	5,4	24	1,990	0,031

ОТВОДЫ ПВХ

Диаметр и °	Толщина стенки	Кол-во в упаковке	Объём м³
110/15	3,9	360	0,300	0,003
110/30	3,9	300	0,320	0,003
110/45	3,9	270	0,350	0,003
110/67	3,9	225	0,400	0,004
110/87	3,9	200	0,450	0,004
160/15	4,4	110	0,600	0,008
160/30	4,4	100	0,650	0,007
160/45	4,4	90	0,700	0,009
160/67	4,4	75	0,800	0,010
160/87	4,4	70	0,910	0,011
200/15	5,4	50	1,120	0,015
200/30	5,4	47	1,290	0,016
200/45	5,4	40	1,610	0,019
200/87	5,4	30	2,065	0,025

МУФТЫ ПВХ

Диаметр	Толщина стенки	Кол-во в упаковке	Объём м³
110	3,9	360	0,300	0,003
160	4,4	120	0,600	0,006
200	5,4	60	1,050	0,013
160 двухрастр.	4,4	120	0,600	0,007
200 двухрастр.	5,4	60	1,050	0,013

ЗАГЛУШКИ ПВХ

Диаметр	Толщина стенки	Кол-во в упаковке	Объём м³
110	3,9	1100	0,125	0,001
160	4,4	320	0,300	0,003
200	5,4	180	0,500	0,005

ПЕРЕХОД ПВХ

Диаметр	Толщина стенки	Кол-во в упаковке	Объём м³
110/160	3,9	250	0,500	0,003
160/200	4,4	120	0,900	0,007

РЕВИЗИЯ ПВХ

Диаметр	Толщина стенки	Кол-во в упаковке	Объём м³
110	3,9	10	0,700	0,002
160	4,4	2	1,200	0,025
200	5,4	1	1,500	0,030

ОБРАТНЫЙ КЛАПАН

Диаметр	Толщина стенки	Кол-во в упаковке	Объём м³
110	3,9	1	1,300	0,015

Материал

Канализационные трубы и фасонные части изготавливаются способом горячей экструзии из полипропилена, сополимера, который получают полимеризацией пропилена и этилена. Расчетная продолжительность срока службы канализационных трубопроводов более 50 лет.

Основные механические и термические характеристики при 20°С

Наименование	Методика	Ед. измерения	Значение
Плотность	ГОСТ 15139-69	г/см³	>0,91
Коэффициент линейного расширения	ГОСТ 15173-70		1,5×10´
Предел текучести при растяжении	ГОСТ 11262-80	МПа	25—28
Предел прочности при разрыве	ГОСТ15173-80	МПа	28—35
Относительное удлинение при разрыве	ГОСТ/1262-80	%	>100
Теплопроводность	ГОСТ23630-79	Вт/м °С	0,26

Область применения

Канализационные трубы и фасонные части используют для внутренней разводки в системах канализации, слива сточных и дождевых вод в жилых, административных и промышленных зданиях. При прокладке систем промышленных стоков необходимо обращать внимание на предполагаемый уровень кислотности в данной системе, он должен находится в пределах рН от 2 до 12.

Преимущества

По сравнению с чугунными трубами, полипропиленовые обладают повышенной химической стойкостью, отсутствием коррозии изарастания сечения, простотой транспортировки и хранения, имеют небольшой вес и гладкую поверхность. Трубы и соединительные элементы имеют раструбную конструкцию и укомплектованы специальными уплотнительными кольцами, что повышает скорость монтажа в 5-6 раз и обеспечивает высокую надежность и герметичность соединения. Если сравнивать полипропиленовые трубы с трубами из полиэтилена, то для полипропилена определен верхний предел допустимых рабочих температур +95°С, что значительно превосходит допустимый предел температур на трубы ПНД — (+65°С). По сравнению с трубами из ПВХ, полипропиленовые трубы значительно менее хрупкие (особенно при низких температурах), что очень важно в условиях нашего климата при транспортировке и монтаже

Химическая стойкость канализационных труб из полипропилена

Химикат	Концентрация, %	20°С	60°С	100°С
Ацетон	100	с	ус
Анилин	100	с	ус
Бутан, жидкий	100	с
Бутан, газообразный	100	с	с
Хлорид кальция	Стандарт	с	с	с
Нитрат кальция	Стандарт	с	с
Хлор, жидкий	100	н
Хлор, газообразный сырой	10	ус
Хлороформ	100	ус
Триоксид хрома	Стандарт	с	н
Глицерин	100	с	с
Гликоль	100	с	с
Гексан	100	с	ус

с — стоек, ус — условно стоек, н — нестоек

Труба канализационная с раструбом

Диаметр, мм	Длина, мм	Толщина, мм	Упаковка, шт
32	2000	1,8	10
32	1500	1,8	10
32	1000	1,8	10
32	750	1,8	10
32	500	1,8	10
32	315	1,8	20
50	3000	1,8	10
50	2000	1,8	10
50	1500	1,8	10
50	1000	1,8	10
50	750	1,8	10
50	500	1,8	10
50	315	1,8	20
50	250	1,8	30
110	3000	2,7	10
110	2000	2,7	10
110	1500	2,7	10
110	1000	2,7	10
110	750	2,7	10
110	500	2,7	10
110	315	2,7	20
110	200	2,7	30

Фасонные элементы для внутренней канализации из ПП

Отвод канализационный

Диаметр, мм	Угол	Упаковка, шт.
32	45º	100
32	90º	100
40	45º	100
40	90º	100
50	45º	100
50	90º	100
110	15º	20
110	30º	20
110	45º	20
110	67º	20
110	90º	20

Колено АБУ (WC) эксцентрик (бел)

Диаметр, мм	Угол	Упаковка, шт.
110	45º	16

Муфта канализационная

Диаметр, мм		Упаковка, шт.
40	серый	50
50	серый	50
110		16

Ревизия канализационная

Диаметр, мм		Упаковка, шт.
110	серый	20

Хомут канализационный

Диаметр, мм		Упаковка, шт.
32	белый	25/750
40	серый	25/500
50	серый	25/500
110	серый	150

Тройник канализационный

Диаметр, мм	Угол	Упаковка, шт.
40/40	45º	50
40/40	90º	50
50/50	45º	50
50/50	90º	50
110/50	45º	20
110/50	90º	20
110/110	45º	20
110/110	90º	20

Редукция канализационная

Диаметр, мм	Угол	Упаковка, шт.
50/32	180º (бел)	50
50/32	180º (сер)	50
50/40	180º (сер)	50
110/50		50

Компрессионный воздушный клапан

Диаметр, мм		Упаковка, шт.
50	серый	20
110	8

Крестовина канализационная

Диаметр, мм	Угол	Упаковка, шт.
505050	90	20
1105050	90	10
11011050	90	10
110110110	90	10

Вентиляционный грибок

Диаметр, мм	Упаковка, шт.
110	9

Переход чугун/пластик

Диаметр, мм
110
50

Компенсационная муфта

Диаметр, мм	Упаковка, шт.
110	10

Крепление

Диаметр, мм	Упаковка, шт.
32	600
50	600

Смотрите также по этой теме

Поливинилхлоридные трубы (ПВХ) изготавливают из одноименного термопласта, который после термической обработки сохраняет свою форму. Основные компоненты поливинилхлорида — этилен и стабилизированный хлор, а с помощью дополнительных присадок достигается улучшение свойств труб ПВХ.

Наиболее часто трубы ПВХ применяются для канализационных сетей, благодаря простоте монтажа и невысокой стоимости. Материал для производства ПВХ труб: поливинилхлорид ПВХ (PVC) и его двойник поливинилхлорид ПВХнп (PVC-U) непластифицированный. Трубы из PVC-U имеют лучшие технические характеристики, и это позволяет использовать их в напорных системах, поэтому применяются они чаще.

Преимущества и недостатки труб ПВХ

Трубы из ПВХ, благодаря ряду преимуществ, стали лидером среди подобных изделий для прокладки канализации:

самая доступная стоимость среди возможных вариантов из других материалов;
простой монтаж, раструбным способом, не требует использования специального оборудования, что определяет низкую стоимость монтажных работ. С другой стороны, резко упрощается ремонт и демонтаж, что немаловажно, учитывая специфику использования;
большой выбор монтажных элементов, что упрощает проектирование сложных трубопроводов;
отсутствие коррозии и отложений на стенках определяется стойкостью к агрессивным средам и гладкой внутренней поверхностью канализационных труб ПВХ. Эти свойства больше относятся к ПВХ трубам PVC-U, для которых специфика применения — химические жидкости и газы;
высокая механическая прочность, что позволяет в отдельных случаях (для трехслойных гофрированных труб для канализации) устанавливать магистрали на глубине 8 м;
возможный диапазон внутреннего давления от 6 до 16 бар и зависит от толщины стенок, что и является единственным критерием при выборе.

Основной недостаток труб ПВХ — температурные ограничения, которые составляют не более +65°Си не менее -10°С.

Использование труб ПВХ

На трубах ПВХ возможна реализация систем канализации следующих видов:

внутренняя канализация;
наружная канализация;
напорные системы наружной канализации;
самотечный слив сточных вод.

Сами названия видов канализационных систем достаточно точно отражают суть применения. Но следует заметить, что из используемых типов труб чаще применяют PVC-U, так как они имеют лучшие прочностные характеристики.

Выбор и применение труб ПВХ

Особенностью канализационных труб при выборе являются не совсем привычный критерий — толщина стенки. Это вытекает из того, что безнапорные трубы, а большая часть канализационных систем — безнапорная, нет необходимости выбирать по внутреннему давлению. Единственный разумный подход заключается в обеспечении достаточной прочности стенок трубы для того объема жидкости, который будет заполнять ее, и возможные механические воздействия со стороны внешней среды. По таким соображениям при выборе канализационных труб учитывают два параметра:

внутренний диаметр, который должен обеспечить прогнозируемый объем стоков;
толщину стенки для обеспечения достаточной механической прочности от превратностей судьбы.

Внутренняя канализация

Для внутренней канализации, как правило, применяют трубы ПВХ,имеющие серый цвет. Их характерные особенности:

гладкостенные;
соединение — раструб;
линейка популярных размеров: диаметры — 32, 40, 50 и 110 мм, длины от 315 до 3000 мм;
толщина выбирается из условий жесткости, но как требование для самотечных систем не бывает меньше 1,8 мм.

Наружная канализация

Трубы оранжевого или желтого цвета предназначены для наружной прокладки и эксплуатируются в более жестких условиях, поэтому для них по каждому диаметру имеется свой перечень толщин стенки. Так, например, данные для диаметра 200 мм:

для легких условий жесткости (SN 2) с глубиной залегания до 4 м, толщина стенки 3,9 мм;
для средних условий жесткости (SN 4) с глубиной залегания до 6 м, толщина стенки 4,9 мм ;
для тяжелых условий жесткости (SN 8) с глубиной залегания до 8 м, толщина стенки 5,9 мм.

Такие же табличные данные имеются и для других диаметров. При проектировании канализационных систем они и принимаются во внимание.

Канализация с использованием напорных и безнапорных труб ПХВ

В системах с принудительным удалением стоков, <nobr>т. е.</nobr> с использованием насосов, применяют напорные трубы ПВХ. Для них характерно повышенное давление на стенки, поэтому и требования предъявляются соответствующие. Выпускаются три вида напорных труб на давления 6, 10 и 12,5 кг/см кв. Дополнительно следует выбирать и способ соединения:

клеевой, когда при установке фитингов наносят клей и фиксируют соединение струбцинами;
раструб, когда прямой участок трубы вставляют в раструб, предварительно обработанный силиконовым герметиком.

Самотечная канализационная система использует перемещение стоков под действием силы тяжести. Для выбора таких труб учитывают внешнюю нагрузку, а при монтаже предусматривают наклон трубопровода. Обычно для безнапорной канализации применяют трубы с раструбом.

Отличие труб ПВХ от других полимерных труб

Самый распространенный пластик поливинилхлорид — далеко не единственный полимер, что используется при изготовлении канализационных труб. Наряду с ним применяются следующие пластики:

полиэтилен PE— самый распространенный пластик для изготовления труб по транспортировке воды. Из-за температурных ограничений применяется только для холодной воды.
сшитый полиэтилен — стойкий против УФ излучения, выдерживает большие механические нагрузки, имеет верхний температурный порог + 95 °C, соединение пайкой, применяется для холодной и горячей воды;
полипропилен PPE— полипропиленовые трубы широко применяются в различных отраслях, благодаря хорошим механическим свойствам и химической стойкости. Особенно удачно использование полипропиленовых труб в водоводах холодной и горячей воды.
полибутилен ПБ— поперечно сшитый полиэтилен, не получил распространеия в связи с недостаточной долговечностью. Дефекты структуры, трещины и отслоения, появляются уже через несколько лет. Выпускается в незначительных количествах.
поливинилиденфторид PVDF— это полукристаллический термопласт, обладающий отличными механическими, физическими и химическими свойствами и применяется в фармацевтической промышленности для перекачки лекарственных препаратов.

Многие из пластиковых труб могут составить конкуренцию ПВХ, но по комплексу достоинств «цена-качество», конкурентов у них нет.

Цены канализационных труб ПВХ

Цены на любой товар — самая интересная часть после обсуждения технических достоинств. Здесь никогда нельзя опираться на цифры сегодняшнего дня — они в большой степени зависят от производителя. А потом сюда вклинивается стоимость доставки. Но все равно ориентиры нужно обозначить, поэтому возьмем один из вариантов стоимости для труб диаметром 110 мм. Это составляет 165 рублей за 1 погонный метр.

Дополнительно следует отметить, что цены на трубы ППЕ, ближайшего конкурента ПВХ, почти в 3 раза выше, хотя и при большем наборе положительных качеств. В таких случаях говорят, что присутствует избыток достоинств, а вот стоит ли за них платить — решает потребитель.

Окончательная цена строительства канализации с учетом монтажа системы может добавить в смету совсем неожиданные кульбиты. Для прикидочной оценки возьмем вариант расчета строительства канализации на даче своими руками.


№ п. п	Элементы канализации	Ед. изм.	Ст-ть ед. изм. в руб.
1	Единичная стоимость канализации ПВХ (глубина 0,7 м, труба O 110 в утеплителе)	1 п. м.	1500
2	Средняя стоимость дренажного колодца (два кольца с врезкой подводящей и отводящей канализации пвх, монтаж насоса, земляные и бетонные работы).	1 шт.	37000
3	Дополнительные расходы по прокладке канализации на участке: транспортные расходы, пуско-наладка, вывоз грунта, засыпка станции	на 1 стандартный объект*	15600

Предполагается, что дача находится в стандартных условиях: перепады местности незначительные, уровень грунтовых вод невысокий, отсутствуют плывуны, есть место сброса очищенной воды <nobr>и т. д.</nobr>

SeptikExpert.comВиды канализацииКомплектующиеОбзор видов канализационных труб для внутренней канализации (ПВХ, полипропиленовые, пластиковые, металлические): размерный…

Проектирование и организация внутренней сточной напорной и безнапорной системы предполагает очень тщательную подготовку всех этапов работ, включая выбор трубных элементов и фитингов.

Трубы канализационные для внутренней канализации отличаются техническими характеристиками, своими размерами и формой, стоимостью готового изделия, а также материалом, используемым в изготовлении.

Виды труб для канализации: обзор

Бесперебойное функционирование и долгий эксплуатационный срок канализационной системы невозможны без правильного выбора фитингов и трубных элементов.

Внутренние трубопроводы отвечают за отведение воды от источников потребления, включая ванну, унитаз и раковину. Как правило, такие трубы белые или окрашиваются в серый цвет.

По материалу

В зависимости от материала, трубы и фасонные элементы для обустройства внутренней системы канализации, представлены несколькими видами.

Чугунные трубы — распространённый прочный и долговечный вариант, выдерживающий большие нагрузки. Недостатки таких трубопроводов представлены высокой стоимостью и проблемами при самостоятельном монтаже, что обусловлено значительным весом изделия.

Кроме прочего, стенки чугунных труб отличаются шероховатостью, поэтому возможно затруднение движения стоков с образованием наростов в процессе эксплуатации.

Средняя стоимость составляет 790 рублей.

Пластиковые трубы — современный вариант, отличающийся небольшим весом и гладкими внутренними стенками, благодаря чему уменьшается риск образования засоров.

Трубы пвх для внутренней канализации способны выдерживать температуру до 70^оC, а полиэтиленовые — в пределах 40^оС. Полипропиленовые трубы (пп) предназначены для высоких температур, а также обладают устойчивостью к стокам от посудомоечных и стиральных машин. Средняя стоимость составляет 183 рубля.

Медные трубы — один из самых дорогих и редко применяемых при обустройстве канализаций вариантов. Такие трубопроводы не подвергаются коррозийным изменениям и нейтральны к воздействию щелочной или кислой среды.

Главным недостатком меди является её способность изменять цвет воды. Средняя стоимость составляет 1250 рублей.

По применению

В зависимости от области использования, все канализационные трубы для обустройства внутренней системы стоков представлены бесшумными, гофрированными, безнапорными и напорными изделиями.

Напорные канализации предполагают подбор трубных систем с обязательным учётом уровня их износостойкости и прочности. Ключевой фактор — способность системы выдерживать высокие показатели давления.

При обустройстве напорных канализаций должна учитываться возможность подключения насосного оборудования, что сопровождается повышением нагрузок, действующих на стенки всех коммуникаций.

Безнапорные канализационные системы используются в тех случаях, когда сточные воды транспортируются только естественным образом, без применения насосного оборудования.

При этом канализационные воды стекают под уклон и стенки труб не испытывают избыточного давления.

Штатная работа безнапорной канализации может сопровождаться образованием засоров, поэтому обслуживание такой системы требует внимания, а для обустройства следует применять трубы большого диаметра.

Гофрированные канализационные трубы используются для прокладки сточной системы в труднодоступных местах. Как правило, гофрированные изделия имеют небольшой диаметр, устанавливаются под ванной или раковиной, имеют светло серый или белый цвет.

Надёжные жаропрочные гофрированные трубы монтируются на водоотвод от посудомоечных или стиральных машин.

Бесшумные канализационные трубы — современный вариант. Производителями изготавливается продукция в привлекательных разнообразных цветовых гаммах, что позволяет придавать ванной комнате и сантехническим узлам эстетичный внешний вид.

К недостаткам бесшумных трубных систем относится только высокая стоимость таких изделий, составляющая порядка 800 рублей.

Сравнение материалов: плюсы и минусы

Требований, предъявляемых к трубам внутренней канализации, несколько: прочность и возможность легко выдерживать нагрузки, устойчивость к воздействиям внешней среды, гладкость внутренних стенок и удобство монтажа. Все материалы обладают определёнными достоинствам и недостатками, которые необходимо учитывать при выборе оптимального варианта.

Материал	Преимущества	Недостатки
Сталь	Прочность, возможность использования при высоких температурах, простота обработки, доступная стоимость.	Значительная масса изделий, риск коррозийных изменений.
Чугун	Высокая прочность, долговечность, хорошая пластичность, стойкость к значительным нагрузкам.	Шероховатость внутренней поверхности, значительный вес, необходимость дополнительно герметизировать стыки.
Поливинилхлорид	Прочность и долговечность, доступная стоимость, простота монтажа, низкий риск образования засоров.	Деформация и хрупкость при температурных перепадах, выделение опасного газа при горении.
Полипропилен	Прочность, долговечность, простота монтажа, устойчивость к негативным агрессивным воздействиям.	Практически полностью отсутствуют.

Маркировка и значение цвета труб

Вся маркировка канализационных труб на территории России стандартизирована в соответствии с обязательным применением ГОСТ.

Эксплуатация качественно промаркированных трубопроводов безопасна и экономически выгодна, что обусловлено отсутствием риска аварийности на таких обслуживаемых объектах.

Маркировка любых трубных элементов и фасонных частей должна быть отпечатанной или отформованной на наружной поверхности изделия.

При этом цвет наносимой маркировки должен заметно отличаться от цветовой гаммы трубы. Маркировка методом термотиснения предполагает глубину вдавливания в пределах 0,25 мм.

Очень короткие трубные изделия допускается маркировать ярлыком-наклейкой.

Маркировка трубы может включать также дополнительную информацию (в виде номера смены и партии).

Какие нужны фитинги для устройства внутренней канализации

Фасонные элементы для обустройства внутренней канализации представлены следующими видами фитингов: муфтами и тройниками, ревизиями и редукциями, отводом (коленом) и седёлками, крестовинами, заглушками и патрубками.

Чаще всего для такой сточной системы используются пластиковые трубопроводы, а также фитинги, выполненные из аналогичного материала.

Фасонные детали могут быть представлены в нескольких востребованных вариантах. Например, муфты бывают с упором и ремонтными, крестовины — со стандартными углами 90^о и 45°, а отводы могут иметь углы 30°, 45° и 90°.

В зависимости от способа обеспечения герметичности соединений рынок предлагает фасонные элементы на основе ПВХ с резиновыми уплотнительными кольцами и предназначенные для использования клея.

Чугунные фитинги для канализационных трубопроводов могут иметь три варианта условных проходов — 150, 100 и 50 мм.

Популярность таких фасонных изделий обусловлена их уникальной надёжностью и долговечностью, негорючестью, а также возможностью после проведения демонтажа использовать трубы повторно.

Пошаговая инструкция как установить трубы: соединение разных материалов

Монтаж канализационных труб предполагает выбор самого оптимального способа соединения всех элементов с учётом технических характеристик изделий и свойств материала обустраиваемой системы.

Соединение пластиковых труб канализации осуществляется при помощи промежуточных и присоединительных фасонных элементов, тройников и удлинителей, муфт, а также прямых, Г-образных и Т-образных соединительных фитингов.

В стыки укладываются резиновые прокладки или после обезжиривания участков на соединения наносятся специальные клеящие составы.

Безраструбные чугунные трубопроводы отличаются звукоизоляцией, нечувствительностью к температурным перепадам, защитой фитингов от коррозийных изменений, износоустойчивостью и ударопрочностью, что обусловлено применением специальных соединительных элементов.

Чугунные трубы с раструбами и изделия на основе других материалов соединяются в надёжную и герметичную систему посредством стандартной врезки.

При равных диаметрах соединяемых труб используется воронкообразный фитинг с резиновой манжетой внутри широкого патрубка.

Если размеры сечения труб не совпадают, то в более широкое изделие вставляется уплотнительная манжета в виде резиновой гофры с наличием ограничительного кольца.

Тестирование и запуск

Канализационная разводка внутреннего типа представлена несколькими узлами, подлежащими тестовой проверке перед запуском:

сантехнические приборы;
места соединений сантехнических приборов с отводящими патрубками;
канализационные стояки;
локальные участки на горизонтальных трубопроводах с впадающими трубами от сантехники;
выходящая труба.

Представители всех сторон, которые участвуют непосредственно в испытаниях и подписывают итоговый проверочный акт, несут ответственность за недочёты и неточности.

В соответствии с действующими государственными стандартами перед запуском осуществляется проверка труб канализационной сети на прочность, а также тестирование соединений на полную герметичность.

Также проверяется соответствие расположения всех установленных приборов и отводящего трубопровода используемой проектной документации, правильность монтажа всех сантехнических приборов и наличие необходимого уклона.

Что ещё учитывать при обустройстве внутренней канализации

Составными элементами внутренней канализации принято считать сантехнические приборы и канализационные стояки, вентиляционные трубы и отводные линии, а также вентиляционные трубы. Расчёт внутренней канализационной системы производится по формуле.

При обустройстве такой системы нужно учитывать некоторые обязательные нормы:

водосток от бытовых и сантехнических приборов выполняется трубами диаметром 50 мм, а слив в унитазе и проход по стояку требует применения труб диаметром 110 мм;
установка канализационной сети осуществляется по заранее намеченным проектным документам;
монтаж начинается с самых сложных и трудоёмких работ — укладки трубной системы.

На самом первом этапе целесообразно прокладывать трубы от установленных сантехнических приборов непосредственно до точки вывода канализационной системы из здания.

Внутренние канализационные системы время от времени могут выходить из строя, а к основным поломкам сетей относятся засоры трубопровода и сантехнических приборов, протечки и потеря герметичности.

Тем не менее, строгое соблюдение правил обустройства канализации — гарантия получения надёжной и долговечной конструкции, не требующей профессионального ухода и сложного ремонта в процессе эксплуатации.

<index>

Трубы из поливинилхлорида используются для ремонта старых (замена металлических сегментов) и для создания новых трубопроводов, по которым жидкость течет самотёком или с минимальным напором.

Трубы ПВХ для наружной канализации эксплуатируются при незначительном давлении на боковые стенки, например, грунта, и при температуре не выше плюс 60°С.

Классификация пластиковых труб для наружной канализации

Согласно стандарту ГОСТ, изделия из поливинилхлорида делятся на следующие типоразмеры:

легкий тип (SDR51; SN-2; ряд S25);
средний (SDR41; SN-4; ряд S20);
тяжелый (SDR34; SN-8; ряд S16,7);
с удлиненным раструбом SN4, SN8.

Пластиковые трубы легкого типа имеют ограниченные показатели механической прочности, поэтому укладываются в некоторых внутренних коммуникациях и в наружных дренажных, канализационных – в местах, где на них не будет производится давление извне (нагрузка от транспорта и пр.).

Для создания наружной канализации можно также использовать и другие типоразмеры ПВХ изделий, но рабочих показателей данного типа в большинстве случаев достаточно.

kogda-upominaetsya-plastikovaya-kanalizatsiya-v-bolshinstve-sluc.jpg — Пластиковые канализационные трубы с раструбом

Канализационные ПВХ трубы также делятся на классы в зависимости от жесткости. От данного показателя зависит то, на какую глубину и в какой тип грунта можно укладывать такой пластиковый трубопровод. Согласно ГОСТу различают следующие классы:

L – выдерживают давление до 2 кН/м².
N – до 4 кН/м².
S – до 8 кН/м².

Особенности труб из поливинилхлорида

Основными преимуществами ПВХ труб их перед другими типами является их дешевизна при оптимальных функциональных показателях, а также простота монтажа. Канализационные коммуникации из данных изделий способны качественно функционировать при интервале температур от минус 40 до 60°С выше нулевой отметки.

При этом они не растрескиваются (даже при полном промерзании) и не деформируются, так как имеют низкие коэфициенты расширения и линейного растяжения.

Пластиковые изделия очень износостойкие: срок эксплуатации согласно ГОСТу – не менее 50 лет. Они не поддаются воздействию воды (окислению, от которого возникает коррозия), органических и многих минеральных кислот, солей и пр.

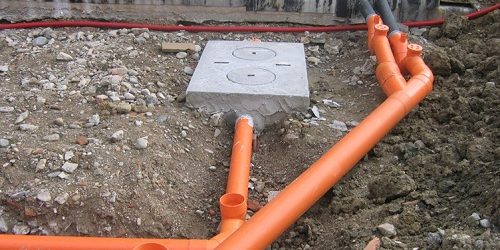

ispolzovanie-diametra-160-na-uchastke-do-septika-perestrahovka.jpg — Канализационные ПВХ трубы имеют долгий срок службы

На гладких внутренних стенках канализационных коммуникаций из ПВХ, а также рабочих полостях практически не налипают известковые осадки, соли и пр. Благодаря этому пластиковые трубопроводы практически не снижают своей пропускной способности в течение всего периода работы.

Трубы из поливинилхлорида легко как монтировать в трубопровод, так и, при необходимости, выполнить его ремонт. Наружные канализационные системы разбираются, и отдельные их сегменты меняются на новые без нарушения положения соседних.

При всей своей легкости ПВХ изделия достаточно ударопрочные, они хорошо переносят как статические, так и динамические нагрузки. Последнее важно при транспортировке и укладке их в систему.

Характеристики трубы ПВХ для наружной канализации (видео)

Ассортимент ПВХ изделий

Наиболее распространенные и затребованные размеры труб (в диаметре) – 110 мм. Такие изделия оптимально вписываются в экстерьер загородного дома, с ними легко и удобно работать, не имея специальных навыков обращения. Стандартный диапазон размеров согласно ГОСТ (в мм):

в диаметре – 110-630 (другие стандартные размеры: 200, 250, 315, 400);
толщина стенок – 3,2 -15;
длина одной секции – от 0,25 до 6 метров.

Толщина стенок трубы ПВХ для наружной канализации зависит от типа ее конструкции. В соответствии стандарту ГОСТ проектируют и выпускают:

однослойные – изготавливают путем стандартного отлива из не пластифицированного ПВХ;
трехслойные – получают путем экструзии. Над мягким внутренним слоем располагается механически прочная гофрированная защита. Внутренняя составляющая данных труб – вспененный поливинилхлорид – обладает низким коэффициентом трения и способствует беспрепятственному прохождению жидкости. Конструкция таких изделий имеет небольшой вес даже при толщине стенок 15 мм.

Изделия из ПВХ с диаметром на 110 мм для оборудования парков и дачных участков выпускаются в желтом, оранжевом, “кирпичном” и сером цветах.

Дополнительные составляющие трубопроводов из поливинилхлорида

Для того, чтобы смонтировать наружные канализационные коммуникации из труб ПВХ, потребуются различные соединительные элементы. Правильно составленный инженерный план поможет вам определить правильное количество всех необходимых сегментов трубопровода, а также их размеры.

К трубам вам могут понадобиться следующие типы фитингов:

соединительные муфты;
отводы и ревизии;
переход и разводка (тройники);
редукции и обратные клапаны;
заглушки трубопровода.

В комплект к трубам диаметром на 110 и пр. производители прикладывают резиновые уплотнители, которые должны обеспечить герметичность смонтированного трубопровода.

Фитинги для труб канализации (тройники, отводы, крестовины)

Пластиковые трубы укладывают в блоки, фиксируют с помощью деревянных брусков и металлической ленты. В таком виде их безопасно погружать и перевозить.

Также вы можете подробнее прочитать про разновидности и отличия заглушек для канализационных труб.

Как монтировать наружные канализационные системы из труб ПВХ на 110 мм?

Между собой отдельные сегменты соединяются с помощью раструбов. Здесь они фиксируются уплотнительными резиновыми кольцами или муфтами. Уплотнители также надеваются под фасонные элементы для герметизации.

Трубы с диаметром 110 мм легко укладываются вручную.

Выполняется это следующим образом:

Наружные канализационные системы начинают прокладывать одновременно с возведением фундамента – здесь начинается отвод дождевой воды от основы дома.
Для труб, которые будут находиться на поверхности (под слоем газона и пр.), выкапываются траншеи с небольшим уклоном (около 2см/м), в ров засыпают щебень, песок, при необходимости, укладывают утеплитель.
Сегменты в местах соединения смазываются силиконовым герметиком; конец одного изделия вставляется в раструб другого под уплотнительное кольцо, и труба проворачивается до упора, если на изделия надеваются фитинги, то их размеры должны идеально совпадать.
Готовый трубопровод тестируется – согласно ГОСТу, система должна выдерживать напор воды в 0,5 кПа, после этого его можно укладывать в траншею и засыпать песком, укрывать утеплителем и пр.

</index>
