В организации разного рода коммуникаций, таких как водоснабжение, канализация, отопительная система и т.д. широко применяются полипропиленовые трубы. Изделия из полипропилена заняли лидирующую позицию на строительном рынке.
Общие сведения о классификации труб
Трубы изготавливаются из полипропилена.
Материал делится на три вида
РРН – гомополимер- РРВ – сополимер
- PPRC – сополимер статический с этиленом.
Гомополимер
Стандарты PPR
- ГОСТ 21553 — Материал плавится при температуре +149 градусов по Цельсию
- ГОСТ 15139 – плотность 0,9 гр/см.куб.
- ГОСТ 11262 – растяжение 24-25 Н/кв.мм, удлинение при его достижении 50%
- Прочность на разрыв 34-35
- ГОСТ 15173 термическое расширение коэффициент – 0,15 мм/ммс
- ГОСТ 23630 теплоемкость 2 кДж/кг при +20 по Цельсию
- Немецкий стандарт. Теплопроводность 0,24 ватт на м/с при +20 по Цельсию
Особенности PPR
- Отсутствие коррозии и распада. Долгий срок службы. Отопление и ГВС – 50 лет, холодное водоснабжение – 100 лет
- Внутренний диаметр не меняется в течение эксплуатации, стенки гладкие, не образуется налипаний.
- Лояльная цена
- Легкие
- Не требует лакокрасочного покрытия. Ремонт без особенностей. Замена поврежденного участка производится без дорогой спецтехники
- Соединяется в монолитную систему, что гарантирует полную гидроизоляцию. Резьбовые соединения сведены к минимуму.
- Минимум конденсата. Низкая теплопроводность.
- Практически бесшумные
- Не подвержены воздействию перепада температуры
- Хорошо перенося агрессивную среду
- Материал экологически чистый
Применение
- Монтаж водопровода
- Создание системы отопления
- Канализационная система и ливневая канализация
- Перевоз агрессивных химикатов
- Для транспортировки сжатого воздуха
- Для системы полива
- Для дренажных устройств
Внимание!!! Для обустройства отопительной системы и газовой, входные трубы к котлу, дымоходу и газу ВСЕГДА производится трубами из металла.
То, какие трубы будут применяться, для монтажа напрямую связано со сферой применения. Изделия обладают разными характеристиками. Например, для системы канализации главными показателями являются максимальная температура и давление, а для водопроводной магистрали требования повышенные.
Техническая характеристика
- PN 10 -давление не выше 10 атмосфер, температура 20 градусов. Можно использовать для ХВС и технической воды.
- PN16 – давление до 16 атмосфер, температура +60 градусов по Цельсию. Наружный диаметр 1,6 -11 см. Хорошо подойдут для теплого пола.
- PN20 – давление 20 атм. Температура 95 градусов по Цельсию. Идеальны для ЦО
- PN 25 – материал содержит алюминиевую фольгу или стекловолокно. Облазают высокой прочностью. Давление 25 атм., максимальная температура 95 градусов по Цельсию.
| Наружный диаметр (мм) | PN10 | PN20 | PN25 | |||
| Диаметр внутри | Толщина стенки | Диаметр внутри | Толщина стенки | Диаметр внутри | Толщина стенки | |
| 16 | 10,6 | 2,7 | ||||
| 20 | 16,2 | 1,9 | 13,2 | 3,4 | 13,2 | 3,4 |
| 25 | 20,4 | 2,3 | 16,6 | 4,2 | 16,6 | 4,2 |
| 32 | 26,0 | 3,0 | 21,2 | 5,4 | 21,2 | 3,0 |
| 40 | 32,6 | 3,7 | 26,6 | 6,7 | 26,6 | 3,7 |
| 50 | 40,8 | 4,6 | 33,2 | 8,4 | 33,2 | 4,6 |
| 63 | 51,4 | 5,8 | 42 | 10,5 | 42 | 5,8 |
| 75 | 61,2 | 6,9 | 50 | 12,5 | 50 | 6,9 |
| 90 | 73,6 | 8,2 | 6 | 15 | ||
| 110 | 90 | 10 | 73,2 | 1,8,4 |
| Эквивалентный проход (мм) | Наружный диаметр (мм) |
| 10 | 16 |
| 15 | 20 |
| 20 | 25 |
| 25 | 32 |
| 32 | 40 |
| 40 | 50 |
| 50 | 63 |
| 65 | 75 |
| 80 | 90 |
| 90 | |
| 100 | 110 |
| 125 | 125 |
| 150 | 160 |
| 160 | 180 |
| 200 | 225 |
| 225 | 250 |
| 250 | 280 |
| 300 | 315 |
| 400 | 400 |
| 500 | 500 |
| 600 | 630 |
| 800 | 800 |
| 1 000 | 1 000 |
| 1 200 | 1 200 |
| Температура
По Цельсию
|
Срок службы | Тип трубы | |||
| PN10 | PN16 | PN20 | PN25 | ||
| Допустимое превышение давления кгс/см2 | |||||
| 20 | 10 | 13,5 | 21,7 | 21,7 | 33,9 |
| 20 | 25 | 13,2 | 21,1 | 26,4 | 33,0 |
| 20 | 50 | 12,9 | 20,7 | 25,9 | 32,3 |
| 30 | 10 | 11,7 | 18,8 | 23,5 | 9,3 |
| 30 | 25 | 11,3 | 18,1 | 22,7 | 28,3 |
| 30 | 50 | 11,1 | 17,7 | 22,1 | 27,7 |
| 40 | 10 | 10,1 | 16,2 | 20,3 | 25,3 |
| 40 | 25 | 9,7 | 15,6 | 19,5 | 24,3 |
| 40 | 50 | 9,2 | 14,7 | 18,4 | 23,0 |
| 50 | 8,7 | 13,9 | 17,3 | 23,5 | 21,7 |
| 50 | 25 | 8,0 | 12,8 | 16,0 | 20,0 |
| 50 | 50 | 7,3 | 11,7 | 14,7 | 18,3 |
| 60 | 10 | 7,2 | 11,5 | 14,4 | 18,0 |
| 60 | 25 | 6,1 | 9,8 | 12,3 | 15,3 |
| 60 | 50 | 5,5 | 8,7 | 10,9 | 13,7 |
| 70 | 10 | 5,3 | 8,5 | 10,7 | 13,3 |
| 70 | 25 | 4,5 | 7,3 | 9,1 | 11,9 |
| 70 | 30 | 4,4 | 7,0 | 8,8 | 11,0 |
| 70 | 50 | 4,3 | 6,8 | 8,5 | 10,7 |
| 80 | 5 | 4,3 | 6,9 | 8,7 | 10,8 |
| 80 | 10 | 3,9 | 6,3 | 7,9 | 9,8 |
| 80 | 25 | 3,7 | 5,9 | 7,5 | 9,2 |
| 95 | 1 | 3,9 | 6,7 | 7,6 | 8,5 |
| 95 | 5 | 2,8 | 4,4 | 5,4 | 6,1 |
На что стоит обратить внимание при выборе труб
Изделия бывают однослойные и многослойные
Стоимость однослойных изделий ниже, применяются для большинства магистралей. Не готовы, к работе с высокими температурами. При +70 — +90 градусов деформируются.
Многослойные трубы стоят дороже, но они армированные, соответственно легко справляются с высоким температурным режимом.
Маркировка
Все пластиковые изделия однослойного типа содержат маркировку, которая дает возможность узнать состав, соответственно и то где их можно
использовать.
| Маркировка | особенности | применение |
| PPH | Высокая твердость
Не готовы к эксплуатации при низких температурах |
СХВ
Вентиляция Промышленная трубная магистраль
|
| PPB | Гибкость
Морозоустойчивость |
СХВ
«теплый пол» Производство ударопрочных труб и фитингов |
| PPR | Высокая прочность
Выдерживают скачек температуры в +110 градусов по Цельсию После разморозки полностью восстанавливаются Стойкие к агрессивным средам бесшумные |
СХВ
СГВ «теплый пол» Отопление для частного дома Транспортировка Сжатого воздуха |
Армирование
В случае установки системы отопления потребуются многослойные армированные изделия.
При пайке в местах соединения придется удалить армированный слой.

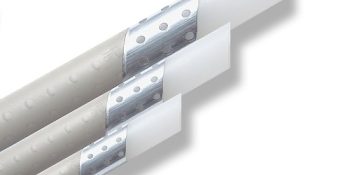

а)Алюминиевая фольга, может находиться ближе к внешней поверхности или внутренней. В любом варианте монтаж с особенностями.
Слои бывают двух типов
- Перфорированный – фольга с отверстиями. В момент отливания трубы, жидкий полипропилен проникает через отверстия, создавая прочный монолит.
- Сплошной слой – это три склеенных слоя.
б) Армированная стекловолокном – в полипропилен добавляется стекловолоконный наполнитель.
- Сварка без особенностей
- Высокая жесткость труб
- Тепловое расширение 25%
- Монолитное соединение
Цвет
Влияет ли цвет на качество изделия. Специалисты уверены, что данный факт также стоит учитывать.
Белый
- Долгий срок эксплуатации
- Максимальное давление 25бар
- Низкая цена
- Отсутствие коррозии
Серый
- Выдерживает высокие температуры
- Стойкий к агрессивным средам
- Долгий срок службы
- Не несет вреда окружающей среде
- Герметичен
Черный
- Не пропускает ультрафиолетовых лучей
- Стойкий к агрессивным средам и химикатам
- Не рассыхается
- Повышенная прочность
Зеленый
- Низкая ценовая категория, пригодны для обустройства системы полива участка.
Производитель
Применяя изделия известных производителей, есть гарантия качества и соответствия маркировкам и стандартам.
- Banninger, Aquatherm, Wefatherm, Pexay – Германия
- Экопластик, FV – Plast – Чехия
- TEBO, Pilsa, Vesbo, Vaitek, FIRAT, Kalde, Jakk0 –Турция
- PRO AQUA, КРОСС, РБК, Heisskraft, Santrade, Политек – Россия
- BLUE OCEAN, Dyzain – Китай
Трубы для канализации
Это отдельный вид труб. Изготавливаются они строго по СНиП 2,04,01 и Сп 40,107
Для отвода стоков от элементов сантехники применяют изделия с внутренним диаметром 50мм. Для прокладки общей системы идут в ход трубы с диаметром 110мм (внутренним).
Требования для изделий канализационной системы
- Высокие антикоррозийные свойства
- Стойкость к агрессивной среде
- Максимальная температура +95 градусов
- Срок эксплуатации 50 лет
- pH 2-12
- Наличие сертификата
- Акт соответствия санитарным нормам.
Техническая характеристика канализационных труб из полипропилена
- Температура деформации от +150
- Плотность 0,9 г/см3
- Нагрузка на разрыв 35 Н/мм2
- Текучий предел 25 Н/мм2
- Линейное расширение 0,15 мм/м
- Теплоемкость (при +20) 2кДж/кгс
- Теплопроводность (при+20) 024 Вт/мс
Размеры
- Диаметр изделий: 200, 160, 130, 110, 80, 50, 40, 32.
- Длина труб: 3м, 2м, 1м, 0,75м, 0,5м.
- Трубы для канализации не эластичны и не имеют гибкости. Для монтажа применяются фитинги.
Полипропиленовые трубы полностью оправдывают соотношение цены и качества. Правильно выбранные и монтированные изделия прослужат без ремонта долгий срок.
Маркировка труб
Трубы маркируются определённой аббревиатурой из трёх латинских букв:
- Маркировка РРН присваивается пластику из гомополимеров. Это полипропилен, который состоит из мельчайших совершенно идентичных структурированных единиц. Такие элементы годятся только для проведения в дом холодной воды.
- Обозначение РРВ говорит о том, что детали произведены из блок-сополимеров. Это компонент сложной конструкции с системным чередованием разных структурных гомополимеров. Изделия из этого материала можно использовать для водоснабжения и в системе «тёплый пол».
- Штамп с маркировкой PPR ставится на изделия из рандом-сополимера, который обладает высоким уровнем кристаллизации, идеально подходит для отопления.
Сравнительная характеристика труб пластиковых труб и комплектующих с примерными ценами. Цены указаны в евро
Собираясь проводить отопление в частном доме своими руками, выбирайте только трубы с маркировкой РРR!
Характеристики пластика PPR
Трубы, маркированные аббревиатурой PPR , имеют следующие характеристики:
- Длительный срок службы;
- Хорошее шумопоглощение при протекании воды;
- Устойчивость к перепадам давления и температурному режиму;
- Небольшой вес;
Для нужд отопления используются трубы с маркировкой PPR - При соприкосновении с водой не образуется коррозия;
- Минимальное время установки, в сравнении с монтажом металлических труб;
- Соответствие санитарным нормам ГОСТ, нормативам ведущих мировых держав.
Виды полипропиленовых труб
Трубы из сплошного пластика
Монолитные изделия выполнены из сплошного ПВХ, коэффициент расширения составляет 0,15%. Их можно применять только при монтаже систем, в которых перемещается вещество с низкой температурой, например, для вентиляции и холодного обеспечения.
При температуре воды свыше 10C° использование данных труб попросту нецелесообразно – они не выдержат и могут треснуть или лопнуть. Это обязательно надо учитывать.
Армированные полипропиленовые трубы
Для армирования изделий из пластика используют алюминий. Слои, дополнительно армированные алюминием, могут располагаться снаружи, в виде тонкой фольги, или внутри, в форме точечной перфорации. Перфорация наносится в виде сетки с отверстиями. Во время литья изделия, тягучий материал, попадая в отверстия, создаёт плотное сцепление полимера с металлическим сплавом.
Благодаря такому виду укрепления, система может выдержать теплоноситель, нагретый до 90C°. Нужно учитывать, что монтаж и сварка армированных алюминием изделий может быть осложнена тем, что они не всегда соответствуют глубине вхождения в фитинги и требуют дополнительной зачистки и снятия верхней фольги.
Трубы со стекловолокном
Такое изделие состоит из двух слоёв пластика и среднего слоя, содержащего стекловолокно. Пластиковые элементы, усиленные стеклом, при монтаже не требует зачистки и калибровки. Пайка проходит быстро и легко, что значительно уменьшает временные и финансовые затраты.
Стекло увеличивает жёсткость, плотность элементов и срок эксплуатации. Недостатком таких труб считаются показатели термического удлинения, которые значительно выше этих же показателей у изделий усиленных алюминием.
Металлопластиковые трубы
Металлопластиковые изделия снабжены верхним слоем из ПВХ и внутренним из алюминия. Такие образцы способны переносить очень высокие температуры, могут применяться для отопления, водоснабжения частного дома. Недостатком элементов из металлопластика считается, то, что слой металла, находясь в контакте с транспортируемым веществом, может быть подвержен коррозии.
Фитинги
Фитинги – детали для соединения элементов в трубопроводе. Они необходимы для обустройства любой инженерной коммуникации. Благодаря тому, что в продаже есть аксессуары различных моделей из полипропилена с хромированными, латунными вставками, легко можно выбрать те, которые наиболее подходят при установке разных сантехнических приборов. Для монтажа вам понадобится сварочный аппарат.
- Диаметр 32 мм подходит для устройства водопровода в многоквартирном доме;
- Диаметры изделия 20 мм, 25 мм больше подходят для обустройства частного отопления;
- Диаметр 16 мм наиболее популярен. Он подходит для многих технических работ.
- Существуют трубы и фитинги диаметром от 40 до 600 мм, но зона их применения достаточно специфическая.
Процесс монтажа пластиковых труб в систему отопления сравнительно прост
Очень часто бывает такая ситуация, когда диаметр, указанный на упаковке, не соответствует действительности! Лучше всего покупать фитинги в магазинах, а не на строительных рынках – там брака гораздо меньше.
Виды соединительных элементов
Соединительных элементов, помимо фитингов, может быть несколько:
- Муфта – деталь в виде колечка. Она предназначена для скрепления двух труб. Внутренний размер муфты должен соответствовать наружному размеру основной детали;
- Переходник – фитинг в виде бочонка с колечком меньшего диаметра. Переходники бывают с внутренней и внешней резьбой. Переходы диаметров просто необходимы для подсоединения стояка с горизонтальными трубами разводки отопления;
- Уголок. Из названия понятно, что элемент изогнут под углом. Он нужен для того, чтобы образовать угловой стык между трубами. Некоторые умельцы отказываются от уголков и предпочитают нагреть пластик до 140C°, придать ему нужный изгиб. Это может привести к снижению пропускной способности водопровода и увеличить возможность протечек. Уголки выпускают с изгибом в 45 или 90C°. Детали с резьбой очень часто используют для монтажа полотенцесушителей или батарей отопления;
- Крестовина и тройник. Очень часто приходится монтировать вместе несколько узлов системы. Крестовина соединяет отвод четырёх направляющих в стороны, на тройнике соответственно можно сделать три разветвления. И те и другие детали могут быть без резьбы и с резьбой под разные виды труб;
- Обводы. Нередко, во время проведения отопления на пути встречается технологическое препятствие, которое необходимо обойти. В этом случае применяются обводы. Они дают возможность изменить траекторию трубы, не нарушая её целостность;
- Компенсаторы температуры. Это простоя конструкция гибкой формы, внешне напоминающая свёрнутую петлю, выполняет нужную функцию. При резком повышении температуры и давления воды в трубах эта важная деталь компенсирует расширение внутри системы трубопровода. Устройство легко монтируется в конструкцию, повышает её долговечность без протечек.
Виды фурнитуры для пластиковых отопительных труб
Видео
Содержание
Широкий выбор коммуникационных систем для водоснабжения и отопления позволяет подобрать материал, который соответствует диапазону технических требований отопления и водоснабжения. Трубы, соединения, затворная арматура адаптированы для трасс различной протяженности, работающих от разных систем теплоносителей. Но самыми популярными остаются полипропиленовые трубы для отопления. Этому они обязаны своим качественным характеристикам и доступной ценой. Еще одним неоспоримым преимуществом трубы из полипропилена является простота монтажа.
Достоинства и недостатки полипропиленовых труб
Основным компонентом материала является полиэтилен, бытовое название «целлофан». Это термопластичный полимер этилен, относится к классу полиолефинов, представляющих собой соединения углерода и водорода. Пластиковые трубы этого типа называются еще ППР или PPR трубы.
Существует достаточно много разновидностей этого типа изделий разных производителей. В зависимости от технических характеристик, они находят применение в различных сферах и отраслях. Но основная область использования – система коммуникаций: водоснабжение (горячее, холодное), отопления в квартире, доме, в том числе, теплые полы.
Полипропиленовые трубы для отопления отличаются положительными характеристиками и рядом достоинств, которые делают их востребованными на рынке.
А именно:
- Благодаря легкому весу и пластичности материала, они легко монтируются.
- Соединение методом пайки отдельных элементов системы – это быстрый и эффективный способ.
- Отличительная черта – невысокая стоимость самих труб и оборудования для их соединения (паяльника).
- Практичны в плане ремонта: поврежденное соединение достаточно вырезать и заменить новым, методом пайки.
- Для материала характерна высокая степень звукопоглощения.
- Плотные стенки делают изделие устойчивым к ударам, механическим повреждениям, их отличает высокая прочность.
- Эстетичность пластика. Он смотрится аккуратно, не нуждается в дополнительном окрашивании.
- Внутреннее покрытие трубы ППР не способствует образованию налета.
- Отличаются инертностью ко многим химическим реагентам. В отличие от стальных, не подвержены коррозии.
- Отвечают санитарным, гигиеническим, экологическим нормам.
- Особенность материала – длительный срок эксплуатации: гарантийный 25 лет, реальный – до 50 лет.
- В зависимости от вида, выдерживают широкий диапазон термических нагрузок и давления.
Если говорить о недостатках, то среди них стоит отметить толщину стенок труб. В этом они проигрывают металлопластику и сшитому полиэтилену.
Какую температуру выдерживают полипропиленовые трубы? Максимальная рабочая +95 °С. При высоких температурах (максимальная температура +120 °С) происходит деформация трубы.
Неармированные изделия имеют значительное линейное расширение (15 см на 10 метров). У армированных оно значительно ниже (1,5 см на 10 метров). Не все виды полипропилена устойчивы к низким температурам, ультрафиолету. Поэтому при использовании на улице, их нужно защитить кожухом, который поможет снизить теплопотери.
Виды, маркировка, сфера применения
Широкий ассортимент полипропиленовой трубы возник благодаря многообразию видов этого полимера. Для того чтобы потребителю было легче сориентироваться, введена международная маркировка полипропиленовых труб для отопления. По ней можно определить основные технические характеристики полипропиленовых труб.
Основные виды маркировок и технические данные представлены в таблице ниже.
| Маркировка | Обозначение по давлению трубы (максимум) | Вид полимера | Назначение | Рабочая температура | Параметры давления |
| PN (РРН) | Трубы полипропиленовые PN 10 | Гомополипропилер, тонкостенные трубы | Холодная вода, вентиляционные системы, промышленные трубопроводы (большой диаметр). | +20 °С…45 °С (в зависимости от типа) | 1 МПа (10,2 кг/см²) – 10 атмосфер |
| PPB | PN 16 | Блоксополимер, высокая степень деформации | Холодная вода, вентиляция, теплый пол. Изготавливают фитинги и соединения для полипропиленовых труб. | +60 °С | 1,6 МПа (16,32 кг/см²) – 16 атмосфер |
| PPR | PN 20 (РРRC РС 20) | Рандомсополимер | Горячее, холодное водоснабжение, отопление с системой радиаторов. | +80… +95 °С | 2 МПа (20,4 кг/см²) – 20 атмосфер |
| PPs, (ППРС) | PN 25 | Рандом сополимером, армированный слоем алюминия, стекловолокном, капроном. | Для всех типов водоснабжения, для системы центрального отопления, теплых полов. | +/–95 °C | 2,5 МПа (25,49 кг/см²)-25 атмосфер |
Выбирать изделия из полипропилена на отопление и водоснабжение необходимо, отталкиваясь от параметров, указанных выше.
Таблица: диаметр, толщина стенок, вес.
| Наружный диаметр (мм) | Толщина стенки (мм) | Вес, масса (грамм) | ||||||
| PN 10 | PN 20 | PN 25 | PN 10 | PN 20 | PN 25 | PN 10 | PN 20 | PN 25 |
| 20 | 20 | 20 | 1,9 | 3,4 | 3,0 | 110 | 167 | 172 |
| 25 | 25 | 25 | 2,3 | 4,2 | 3,3 | 159 | 261 | 242 |
| 32 | 32 | 32 | 2,9 | 5,4 | 4,0 | 253 | 424 | 381 |
| 40 | 40 | 40 | 3,7 | 6,7 | 5,0 | 398 | 653 | 587 |
| 50 | 50 | 50 | 4,6 | 8,3 | 6,5 | 625 | 1020 | 825 |
| 63 | 63 | 5,8 | 10,5 | 981 | 1620 | |||
| 75 | 75 | 6,8 | 12,5 | 1380 | 2300 | |||
| 90 | 8,2 | 1980 | ||||||
| 110 | 10,0 | 2950 |
Таким образом, самыми высокими показателями обладают трубы, имеющие обозначение PPs, (ППРС).
Весь полипропилен подразделяется на виды:
- Состоящие из однослойных полимеров разного типа: РРН, РРВ, РРR, PPs. В зависимости от типа полимера, они имеют разные технические параметры. Каждый из этих видов труб имеет свой класс.
- Трубы, состоящие из нескольких слоев (армированные), в основном это сополимеры.
Их армируют:
- алюминиевой фольгой: перфорированной и цельной;
- полиэтиленом;
- стекловолокном.
Второй тип используют для всех типов коммуникаций. Они имеют повышенную прочность, устойчивы к деформации. Полипропиленовые трубы для отопления этого типа имеют довольно длительный срок эксплуатации. Им не страшна высокая температура до +95 °С, но при максимальных нагрузках срок службы сокращается. Для проверки системы после монтажа, следует учесть, что ставить температуру, приближенную к +120 °С (t пара), весьма рискованно.
Прочность самого армированного полимера, создала предпосылки для его использования в системе отопления многоэтажных домов. Находит он применение не только в трубопроводе центральных отопительных систем. Из-за низкого линейного расширения PPs полипропиленовые трубы для горячей воды хорошо себя зарекомендовали для прокладки трасс, поэтому пользуются спросом у потребителей.
Трубы, армированные полиэтиленом и стекловолокном, по классу приравнивают к металлопластику. Особенность их в том, что прочность изделий не уступает трубам с алюминиевой прослойкой. Преимущество в том, что нет необходимости зачищать, снимать фаску перед монтажом, поэтому они образуют более плотное соединение при пайке. Некоторые специалисты высказывают сомнение в том, можно ли использовать их для систем скрытого монтажа.
Армированные трубы PPs (рандом сополимером) изготавливают из пропилена с добавлением молекул этилена, используя высокотемпературный режим, методом продавливания и смешения (экструзии). Их можно использовать для скрытой разводки теплого пола. Специалисты рекомендуют именно полипропилен, армированный полиэтиленом и стекловолокном.
Значения маркировок на трубах:
- первое слово обозначает название производителя;
- второе – означает маркировку по типу полимера, из которого изготовлена труба (PN, PPB, PPR, PPs);
- третье значение укажет на свойства трубы по номинальному давлению (обозначение: PN 10, PN 16, PN 20, PN 25);
- следующий идет ряд цифр, обозначающий диаметр и толщину стенок;
- далее идет класс – значит степень надежности эксплуатации;
- потом следует описание допустимого рабочего давления в цифрах (сколько выдержит труба);
- в конце маркировки указывают ТУ и ГОСТ, которые зависят от марок полипропиленовой трубы.
Конечно, в маркировке указаны далеко не все свойства изделия. Но вполне достаточно, чтобы получить представление об общем назначении.
Особенности выбора труб из полипропилена
Потребителю, перед которым впервые встал вопрос выбора труб для отопительных и водопроводных систем дома, трудно сразу сориентироваться. Здесь нужно обратить внимание на то, что не стоит ориентироваться только на цену. Дешевые трубы ПВХ (поливинилхлорид) нельзя использовать для бытового водопровода. Возникает естественный вопрос: «Почему? Ведь это тоже пластик». Ответ простой: из-за содержания в его составе хлора. Эти трубы предназначены в основном для технического пользования. Их прочность и надежность подходит для монтажа канализации, стоков, ливневых систем. Использованием технической трубы для водопровода можно не только испортить качество воды, но и нанести ущерб здоровью.
При выборе труб нужно, в первую очередь, ориентироваться на технические параметры, протяженность трассы. Подбирать вид полипропиленовых изделий нужно по техническим характеристикам.
Выбор труб для водопровода зависит от напора, чем выше этот показатель, тем большее давление должна держать труба. Из практического опыта, для частных домов рекомендуют диаметры от 32 до 40 мм, для многоквартирных домов – 26 мм.
Какие использовать полипропиленовые трубы для отопления? Выбор зависит от вида отопления, температуры носителя внутри системы и давления в ней. Это довольно серьезные вопросы, поэтому, даже если вы решили монтировать систему самостоятельно, то консультация специалиста все-таки нужна.
Несмотря на кажущуюся простоту монтажа трасс из полипропилена, есть нюансы, на которые следует обратить внимание. Две главные ошибки, которые допускают «начинающие» монтажники.
- Передерживают трубы в паяльнике. В результате пластик оплавляется внутрь отверстия трубы.
- Недостаточно тщательно зачищают трубу с алюминиевым армированием. В результате металл контактирует с водой, что со временем приводит к разгерметизации соединения, то есть протеканию. Достаточно одного нарушенного стыка, чтобы вывести из строя всю трассу. Заметьте: ни конкретного метра участка трубы, а всей системы! Особенно это актуально для разводки отопления.
Популярные производители
Производство полипропиленовых труб и фурнитуры к ним постоянно растет. Исследовательские лаборатории ведущих компаний работают над разработкой и усовершенствованием видов полимеров, повышению их технических показателей. Среди ведущих компаний, зарекомендовавших себя на рынке, следует отметить следующие.
Немецкие производители: Banninger, Рехау, Akwatherm и другие. Отличаются высоким качеством, соответствующим техническим и экологическим нормам. Основным недостатком, которые отмечают специалисты, является довольно высокая стоимость.
Турецкие компании: SPK, Kalde, Pilsa, Valtek. Умеренная стоимость при достойном качестве. Среди них нужно отметить трубы бренда Kalde, которая выпустила армированные перфорированным алюминием трубы, не требующие штобирования (зачистки). Компания SPK наладила выпуск продукции этого профиля и она применима для эксплуатации в сложных климатических условиях при низких температурах. Для производства используют сырье и оборудование европейских производителей.
Чешские фирмы: Wavin Ecoplastic, «Экопластик». FV-Plast («Экопластик») изготавливает изделия, армированные базальтовым волокном, которые выдерживают давление 2 МПа.
Российские фирмы: «Синикон» (Подмосковье), «ЯрИнтерПласт» (Ярославль), «Новые технологии» (Брянск). Производства оборудованы высокотехнологическими линиями европейских производителей. Хорошее сочетание стоимости и качественных показателей.
Нужно упомянуть и китайских производителей. Главную ставку они делают на низкую стоимость. Но это совсем не означает низкое качество. Просто степень риска контрафактной продукции выше.
Одной из самых успешных компаний, реализующих продукцию различных производителей, является Аquapipe. Она зарекомендовала себя как надежный партнер, поставляющий качественную продукцию.
Полипропиленовые трубы – удачное сочетание хороших технических показателей и приемлемой цены. Они на порядок дешевле металлопластика и труб из сшитого полиэтилена.
Видео по теме:
Полипропилен из всех пластмасс обладает самой низкой плотностью со значением 0,91 г/см3. При этом он довольно устойчив к воздействию высокой температуры, стоек к истиранию, практически не подвержен коррозийному растрескиванию. Специалисты строительной отрасли давно обратили внимание на физико-механические свойства этого полимера и применяют его с целью изготовления магистральных трубопроводов различного назначения.
Начиная с 30-х годов прошлого века и по настоящее время, технологии изготовления полипропиленовых изделий для водопроводных, канализационных, отопительных и иных систем постоянно совершенствуются. Трубы для отопления из полипропилена — это одна из разновидностей новых изделий, в которых чаще других используется армирование алюминиевой фольгой.
Что такое полипропиленовые трубы
Полипропиленовые трубы для отопления и других систем представляют собой высокотехнологичную продукцию. В качестве основного материала для их производства используется первичный или вторичный полипропилен. Считается, что изделия из чистого полипропилена, имеющие как правило белый цвет, проще монтируются и обладают лучшими эксплуатационными параметрами.
Например, изделия от итальянского бренда «Валтек» с армированием сплошной алюминиевой прослойкой или стекловолокном изготавливаются только из химически чистого первичного полипропилена. Продукция из вторичного сырья обычно имеет серый цвет и встречается в продаже гораздо чаще. Если такие изделия устанавливать в отопительных системах квартир и частных домов, то они отлично показывают себя в плане надежности.
Область применения
Физико-механические свойства полипропиленовых изделий позволяют эффективно их использовать в обустройстве водопроводов, отопительных систем, электрических инженерных коммуникаций и технологических установок. При проведении капитальных ремонтов в домах, квартирах, зданиях коммунального назначения старые металлические коммуникации чаще всего заменяют именно на полипропилен.
Преимущества
Однослойная и многослойная продукция из полиэтилена давно заняла свою нишу на рынке строительных материалов.
Ее широкому распространению способствуют:
- высокая химическая стойкость;
- возможность эксплуатации при температурах от — 5 до +100 градусов Цельсия;
- относительная дешевизна;
- простота в монтаже, который легко произвести своими руками;
- способность выдерживать повышенное рабочее давление;
- низкое сопротивление потоку жидкости благодаря гладкой внутренней поверхности;
- широкий выбор типоразмеров;
- высокая ремонтопригодность;
- стойкость к окислению;
- срок эксплуатации при соблюдении технических условий порядка 50 лет.
Недостатки
Главным недостатком полипропилена считается высокая чувствительность к кислороду, особенно под воздействием ультрафиолета и высокой температуры. С целью замедления старения изделий производители улучшают их свойства путем использования различных методов армирования стенок и введения в состав специальных добавок.
К недостаткам полипропилена также можно отнести:
- низкую морозостойкость;
- высокое линейное расширение;
- невозможность использования в высокотемпературных отопительных контурах.
Для уменьшения линейного расширения применяется армирование слоев различными материалами. Если используется алюминиевая фольга, которая располагается во внутренних слоях труб, то, кроме всего прочего, снижается и негативное влияние на полипропилен кислорода, растворенного в воде или другом теплоносителе.
Виды труб из полипропилена
Для систем холодного водоснабжения и подготовки горячей воды с температурой не выше +70 ºС могут использоваться два вида изделий: толстостенные и с армированием. Последние также устанавливаются в трубопроводах, используемых для отопления.
Для армирования чаще всего применяются:
- цельная или перфорированная алюминиевая фольга;
- стекловолокно;
- композитные материалы, придающие изделиям улучшенные прочностные характеристики.
Обычные
В системах питьевого и хозяйственного водоснабжения целесообразно устанавливать обычные виды полипропилена. Это продиктовано их относительной дешевизной. Армированные изделия стоят дороже по причине более сложной технологии производства. К тому же их легче паять и нет необходимости в зачистке торцов перед полифузионной сваркой. Стенки обычных магистралей имеют большую толщину и способны выдерживать давление до 20 Бар, это более чем достаточно для бытовых водопроводов.
При проектировании систем с обычным полипропиленом необходимо помнить, что с возрастанием температуры его может покоробить, а прочность изделия заметно снизится. При температуре около +70 ºС обычные изделия выдерживают вдвое меньшее давление от заявленного в маркировке. По причине низкой сопротивляемости высоким температурам обычные трубы в системах отопления не применяются.
С алюминиевым армированием
Полипропиленовые трубы для отопления, армированные алюминием, являются компромиссным решением между обычными изделиями и трубами со стекловолокном. Сплошной или перфорированный слой фольги резко снижает температурное расширение и придает трубе необходимую прочность.
С армированием из стекловолокна
Качественные полипропиленовые трубы для отопления, армированные стекловолокном, можно устанавливать как в системы горячего водоснабжения, так и отопления, в которых температура жидкости достигает +90 ºС. Стекловолокно существенно увеличивает прочность, повышает устойчивость к термическому воздействию, помогает изделиям длительное время сохранять свои свойства.
В отличие от изделий, армированных алюминием, трубы со стекловолокном соединяются так же, как и обычные, то есть без предварительного торцевания. Это позволяет существенно сократить время монтажа.
Цены на модельный ряд полипропиленовых труб
полипропиленовые трубы для отопления
Типы труб
</h3>
Изделия всегда подбираются под определенные параметры трубопровода или системы. Нет необходимости устанавливать дорогостоящую армированную трубу в водопровод с холодной водой и низким давлением. Здесь вполне подойдет обычная однослойная труба, для производства которой использован только полипропилен.
Технологический процесс изготовления многослойных вариантов является более сложным, что в конечном счете отражается на их цене. Многослойная труба состоит из 3–5 чередующихся слоев полипропилена, армировки (стекловолокно, алюминиевая фольга) и термоклея, предназначенного для их соединения.
Разновидности однослойных изделий
В зависимости от структуры молекул полипропилена изменяются и его физико-механические свойства.
В зависимости от вида используемого полимера полипропиленовые изделия разделяются на несколько групп:
- PPH. Трубы, изготовленные на основе гомополипропилена и способные работать в диапазоне температур от 0 до 100 ºС, обладают хорошей абразивной устойчивостью и высокой сопротивляемостью к химически агрессивным жидкостям. В качестве главного недостатка отмечается плохая устойчивость к низким температурам.
- PPB. Изделия, изготовленные из блок-сополимера полипропилена, которые обладают хорошей гибкостью и устойчивостью к воздействию низких температур. Имеют высокое тепловое расширение.
- PPR. При производстве этих труб используется рэндом-сополимеры, состоящие из молекул этилена и полипропилена. В результате изготовления получаются прочные и универсальные трубы, способные работать в широком температурном диапазоне с сохранением первоначальных линейных размеров. Трубы с маркировкой PPR являются самыми популярными и часто используемыми и в системах водоснабжения и отопления.
- PPS. Особый вид изделий из полифениленсульфида, особое строение молекул которого позволяет добиться наилучших показателей по устойчивости к различным видам нагрузок.
Характеристики полипропиленовых труб
Так как пайка или склеивание полимерных изделий заметно отличается от сварки металлических труб, то собрать несложный отопительный контур вполне по силам даже начинающему монтажнику. Если на завершающем этапе работ открытые металлические части необходимо окрашивать, то на полипропилен достаточно установить термоизоляцию.
При использовании труб Valtec со стекловолокном нет необходимости в торцевании, армирование не влияет на скорость и качество работы. Благодаря применению полипропиленовых труб быстро проводится подключение батарей как в частном доме, так и квартире.
Полипропиленовые трубы в процессе эксплуатации трубопроводов демонстрируют отличные характеристики, практически не уступают металлическим изделиям.
Способность выдерживать высокое давление
Так как полипропилен достаточно пластичен, его способность противостоять давлению сильно снижается с приближением температурных показателей системы к температуре его плавления.
Способность полипропиленовых выдерживать высокое давление зависит от таких параметров как:
- толщина стенок трубы;
- рабочие характеристики трубопровода;
- толщина и вид армирующего слоя.
Термоустойчивость
В низкотемпературных системах отопления, а также холодного и горячего водоснабжения полипропиленовые трубопроводы способны безаварийно выполнять свои функции в течение нескольких десятков лет. Производители научились при помощи модификации материала и различных армировок добиться отличных показателей по устойчивости к низким и высоким температурам.
Например, путем добавления морозостойкой добавки, представляющей собой концентрат каучука в полипропилене, можно добиться температуры хрупкости изделия до -40 ºС. Путем введения в полипропилен модификаторов эластичности производители получают изделия с отличной эксплуатационной прочностью, позволяющие создавать надежные неразъемные соединения.
Слабо проводят тепло
При плотности 0,90–0,91 г/см3 полипропилен обладает низкой теплопроводностью, что снижает потери в контурах систем отопленºия. Это особенно важно, если протяженность трубопроводов значительна, а мероприятия по термоизоляции затруднены или произведены плохо.
Для того, чтобы рассчитать потери трубопроводов применяются специальные методики, однако установлено, что коэффициент теплопроводности полипропиленовых магистралей примерно в двадцать раз ниже, чем у стальных. Это означает, что на своем пути от теплового генератора до отопительного прибора теплоноситель в полипропиленовых трубопроводах выполняет свою полезную работу в разы лучше, чем в металлических.
Устойчивы к коррозии
В системах с применением только полимерных труб источниками ржавчины могут выступать лишь подключенные к ним приборы. В таких контурах частицы оксида железа не приводят к нарушению целостности трубы, а могут оказывать влияние только на насосы, запорную арматуру и тепловые приборы.
В диапазоне рабочих температур от +20 до 100 ºС полимерные изделия PPR показывают абсолютную химическую стойкость не только к воде, но и антифризу, техническому спирту, винному уксусу, техническому глицерину, этиловому спирту, молоку, сокам и даже 10 % серной кислоте.
Длительный срок эксплуатации
По заверениям производителей, изделия из полипропилена могут служить до 50 лет, а гарантия предоставляется на срок не менее 15 лет. Срок службы полимерных магистралей зависит от двух главных показателей: рабочей температуры и давления.
При повышенных показателях срок службы полипропиленовых трубопроводов резко снижается. Если соблюдается условие, что давление рабочей жидкости не превышает 4–6 атмосфер, а температура находится в пределах 60–75 ºС, то вполне можно рассчитывать, что полипропиленовая магистраль прослужит долго.
Диаметр
В зависимости от характеристик водопровода подбираются как металлические, так и полимерные изделия. Размер их внутреннего диаметра может варьироваться от 10 до 1200 мм, а производство стандартизировано.
По данному параметру изделия делятся на три разновидности:
- 20, 25, и 32 мм — самые популярные параметры для бытовых водопроводов и отопительных магистралей;
- 40, 50, 63, 75, и 90 мм — подходят для централизованных подводов отопительных и водопроводных систем в многоэтажных домах;
- 110, 125, 160, 200 и выше используются в трубопроводах низкого давления или для организации канализационных стоков.
Изделия с диаметром до 16 мм в системах водо- и теплоснабжения практически не применяются.
Маркировка
Для того, чтобы точно подобрать полипропиленовые изделия по эксплуатационным параметрам, следует внимательно изучать их маркировку.
Выделяют 4 основных класса по типовым областям использования:
- Системы с подачей горячей воды до 60 ºС (1 класс).
- Системы ГВС с температурой до +70 ºС (2 класс).
- Напольный обогрев и радиаторы, в которых теплоноситель имеет показатель до 70 ºС (4 класс).
- Радиаторные отопительные контуры с температурой до 90 ºС (5 класс).
На полипропиленовых изделиях для трубопроводов также указываются значения максимального и номинального рабочего давления. Маркировка различных фирм-изготовителей может отличаться в зависимости от стандартов, принятых в странах, где расположено производство.
Большая часть изделий на отечественном рынке имеет обозначения PN 10, PN 16, PN 20. PN — это номинальное значение давления выраженное в Барах (кг/см2). Обозначение PN 10 в маркировке говорит от том, что изделие способно выдерживать давление воды, равное 10 Барам, с температурой 20 ºС в течение всего периода эксплуатации.
Большинство маркировок содержит такую информацию:
- производитель;
- материал изготовления;
- диаметр и толщина стенок;
- нормативные документы (ГОСТы или отраслевые стандарты).
Особенности монтажа системы из полипропилена
</h2>
Выбор трубопроводов в системах отопления зависит от схемы подключения, необходимости подсоединять отопительные приборы различной конфигурации, температурных показателей, рабочего давления и множества других факторов. Однако выбрать подходящие трубы для системы отопления дома или квартиры для опытного монтажника не составит труда.
В квартире
Наилучшим применением полипропилена в квартире считается разводка водопроводов горячей и холодной воды. Еще совсем недавно огромной популярностью пользовались металлопластиковые трубы, однако по причине дороговизны фитингов они постепенно стали уступать место новым конструкциям.
В квартирах многоэтажных домов чаще всего отопление централизованное. Поскольку в таких сетях обычное давление составляет от 4 до 5 Бар при температуре от 40 до 95 градусов, а при резком открытии домовых задвижек может подняться до 25 Бар, полипропилен в них не ставится.
В частном доме
В отопительных контурах частных домов давление обычно находится в пределах от 1,5 до 2,5 Бар при температуре от 40 до 75 ºС, а гидроудары в автономных системах практически исключены. Это дает возможность использовать полипропиленовые трубопроводы как в одноэтажных частных домах, так и при оборудовании отоплением малоэтажных строений. Важно правильно подобрать изделия.
Обзор производителей и стоимость
В сети интернет можно найти массу всевозможных рейтингов производителей полипропиленовой продукции. В их число входят европейские, китайские, турецкие и отечественные фирмы. В рейтингах чаще других упоминаются: немецкая марка «Рехау», итальянская «Валтек», испанская FADO, чешская «ЭКОПЛАСТИК», турецкие «TEBO», Firat, Pilsa.
Valtec
Итальянская торговая марка Valtec предлагает целую гамму одно- и многослойных изделий различных диаметров. В список продукции бренда входят полипропиленовые трубы, армированные стекловолокном, алюминиевой фольгой, всевозможные фитинги к отопительным, водопроводным и технологическим магистралям.
Вся продукция адоптирована к системам тепло- и водоснабжения, эксплуатирующимся на постсоветском пространстве. Многоуровневая система контроля качества практически исключает появление на рынке бракованных изделий.
Wavin Ekoplastic
Чешская компания Wavin Ecoplastic занимается изготовлением трубопроводных пластиковых систем, начиная с 1990 года. Вся продукция фирмы имеет международную сертификацию и хорошо известна более чем в пятидесяти странах мира.
На предприятиях компании Ecoplastic в год производится около 28 тыс. км. полимерных изделий, включая сотни наименований пластиковых и комбинированных фитингов.
Fado
Ассортимент продукции итальянской фирмы Fado невероятно широк и позволяет создавать трубопроводные системы любой сложности. Кроме самих трубопроводов из полипропилена, Fado предлагает весь спектр креплений, соединительных и комбинированных фитингов, запорной арматуры, коллекторов и уплотнительных материалов. Вся продукция сертифицирована на территории Европы и стран СНГ.
Отличным дополнением к трубопроводным системам является фирменный инструмент для пайки полипропилена.
Tebo
Бренд Tebo, принадлежащий компании Novoplast, производит инженерные полипропиленовые системы. Основной вид продукции — трубы и фитинги PP-R.
При их изготовлении используется высококачественное сырье от всемирно известного концерна Borealis и фирмы Hyosang. Все технологические процессы производства тщательно контролируются, а само изготовление изделий происходит на современных автоматизированных линиях.
Львиную долю рынка занимают китайские производители. Цены на полипропиленовую продукцию могут сильно отличаться. Например, высококачественная труба VALTEC PP — FIBER PN20 25 мм, армированная стекловолокном, стоит порядка 6,5 долларов за 4-метровый отрезок, в то время как китайский низкосортный аналог обходится в два раза дешевле.
Учитывая важность различного рода полипропиленовых коммуникаций, которые должны служить не один десяток лет, выбирать следует только качественные изделия от известных фирм-изготовителей.
Видео
В этом видео рассказывается, по каким критериям подбираются полипропиленовые изделия для систем отопления.
Похожие записиОтзывы и комментарии← Сварка (пайка) полипропиленовых труб Трубы для канализации из пвх →
Полипропиленовые трубы (ППР — русское название, PPR -международное название) — это пластиковые водопроводные трубы пришедшие на замену стальным трубам в системах водоснабжения и отопления. ППР трубы легче и дешевле стальных, монтируются гораздо быстрее и проще, есть возможность производить скрытую прокладку, придают помещению более эстетичный вид. Полипропиленовые трубы обладают высокой химической и коррозионной стойкостью к транспортируемой в них жидкости- водопроводной воде. Трубопроводы собираются в единую систему методом диффузионной сварки при помощи фитингов: уголков, тройников, муфт, переходов и других. В полипропиленовых системах водоснабжения используются неразъемные соединения, трубопроводы монтируются с помощью специального паяльника, и после сборки превращаются в монолитную не разборную конструкцию. Полипропиленовые трубы можно легко соединить металлическими трубопроводами и запорной арматурой с помощью переходов на резьбовое или фланцевое соединение. Трубопроводы из полипропилена имеют продолжительный срок службы (20-50 лет), это преимущество позволяет использовать их для открытой прокладки, прокладке по стене, скрытой прокладки, без дополнительной защиты от коррозии. Для систем горячего водоснабжения и отопления используется теплостойкая разновидность полипропилена — рандом сополимер (маркируется, как ПП тип 3 или PP Type 3).
Трубопроводы из этого материала рассчитаны на продолжительный срок службы (25-50 лет) под воздействием температуры жидкости до 95°С, при этом аварийные температуры порядка 100°С, возникающие вследствие кратковременных неисправностей, не уменьшают срок службы.
На все трубопроводы и фитинги ППР, находящиеся в контакте с питьевой водой, соответствуют действующим стандартам России, Бельгии, Германии, Великобритании, Италии, Испании, США и другим странам.
Трубы (рис. 20) делятся на категории:
PN 10 — тонкостенная труба, предназначена для холодного водоснабжения (до +20°С) и тёплых полов (до +45°С), номинальное рабочее давление 1 МПа (10,2 кг/см²);
PN 16 — для холодного и горячего водоснабжения (до +60°С), номинальное рабочее давление 1,6 МПа (16,32 кг/см²).
PN 20 — труба, применяется для горячего водоснабжения (температура до +80°С), номинальное давление 2 МПа (20,4 кг/см²);
PN 25 — армированные алюминиевой фольгой, для горячего водоснабжения и центрального отопления (до +95°C), номинальное давление 2,5 МПа (25,49 кг/см²).
ППР трубы PN 10 предназначены для систем холодного водоснабжения для транспортировки жидкостей (к которым полипропилен химически стоек). Трубы марки PN 10 относятся к облегченному виду труб, у них более тонкая стенка, соответственно меньшие затраты на производство, низкая стоимость. Применяются эти трубы исключительно для холодной воды, рассчитаны на рабочее давление 10 атмосфер.
Артикул</td>
Диаметр наружный, мм</td>
Толщина стенки, мм</td>
Длина трубы, мм</td>
Масса, гр/м</td></tr>
3202-tbe-200010</td>
20</td>
2,3</td>
4000</td>
128</td></tr>
3202-tbe-250010</td>
25</td>
2,5</td>
4000</td>
193</td></tr>
<d>3202-tbe-320010
32</td>
3,0</td>
4000</td>
260</td>
3202-tbe-400010</td>
40</td>
3,7</td>
4000</td>
416</td></tr>
3202-tbe-500010</td>
50</td>
4,6</td>
4000</td>
630</td></tr>
3202-tbe-630010</td>
63</td>
5,8</td>
4000</td>
1009</td></tr>
3202-tbe-750010</td>
75</td>
6,9</td>
4000</td>
1405</td></tr>
3202-tbe-900010</td>
90</td>
8,2</td>
4000</td>
2027</td></tr>
3202-tbe-110010</td>
110</td>
10</td>
4000</td>
3026</td></tr></d></tr></table>
Труба PN 20 применяется в системах холодного и горячего водоснабжения в жилых и прoмышленных зданиях. Цвет трубы белый и серый. Способ монтажа раструбный, осуществляется путем сварки при помощи специального сварочного аппарата.
Материал: полипропилен PPRC, Температура рабочей среды (максимальная): 80оС, Максимально допустимое рабочее давление 2,0 МПа (20 атмосфер), Длина труб: 4 м.
Артикул</td>
Диаметр наружный, мм</td>
Толщина стенки, мм</td>
Длина трубы, мм</td>
Масса, гр/м</td></tr>
1SPK0008</td>
20</td>
3,4</td>
4000</td>
170</td></tr>
1SPK0010</td>
25</td>
4,2</td>
4000</td>
260</td></tr>
1SPK0012</td>
32</td>
5,4</td>
4000</td>
420</td></tr>
1SPK0014</td>
40</td>
6,7</td>
4000</td>
660</td></tr>
1SPK0016</td>
50</td>
8,4</td>
4000</td>
1020</td></tr>
1SPK0018</td>
63</td>
10,5</td>
4000</td>
1630</td></tr>
1SPK0020</td>
75</td>
12,5</td>
4000</td>
2230</td></tr>
1SPK0022</td>
90</td>
15,0</td>
4000</td>
3220</td></tr>
1SPK0023</td>
110</td>
18,3</td>
4000</td>
4920</td></tr></table>
Труба ППР армированная стекловолокном PN 25 используется для монтажа систем холодного и горячего водоснабжения, отопления, технологических трубопроводов пищевой и химической промышленности. Эти трубы состоят из трех слоев, внутренний и наружный слой — это полипропилен марки «Рандом сополимер PPRC», а внутренний (армирующий) слой — это смесь стекловолокна и полипропилена. Труба армированная стекловолокном не требует зачистки при сварке с фитингами. Труба армированная стекловолокном имеет максимально допустимое рабочее давление 2,5 МПа (25 атмосфер), Температура рабочей среды (максимальная) 95оС, Завод-изготовитель: SPK.
Артикул</td>
Диаметр наружный, мм</td>
Толщина стенки, мм</td>
Длина трубы, мм</td>
Масса, гр/м</td></tr>
1SPK0508</td>
20</td>
3,4</td>
4000</td>
190</td></tr>
1SPK0510</td>
25</td>
4,2</td>
4000</td>
270</td></tr>
1SPK0512</td>
32</td>
5,4</td>
4000</td>
450</td></tr>
1SPK0514</td>
40</td>
6,7</td>
4000</td>
690</td></tr>
1SPK0516</td>
50</td>
8,3</td>
4000</td>
1030</td></tr>
1SPK0518</td>
63</td>
10,5</td>
4000</td>
1640</td></tr>
1SPK0520</td>
75</td>
12,5</td>
4000</td>
2350</td></tr>
1SPK0522</td>
90</td>
15,0</td>
4000</td>
3440</td></tr>
1SPK0524</td>
110</td>
18,3</td>
4000</td>
5080</td></tr></table>
Полипропиленовая труба SPK ALLUMINIUM PN 25 применяется для монтажа в системах отопления, системах трубопроводов горячего и холодного водоснабжения. Труба SPK ALLUMINIUM — это специальная труба армированная алюминиевой фольгой, которая находится внутри стенки трубы, между двух слоев полипропилена, внутренним и наружным. Благодаря этой технологии производства труба SPK ALLUMINIUM не требует зачистки, что значительно ускоряет и облегчает монтаж системы, в отличии от труб, армированных алюминием с наружной стороны (рассмотренной ниже).
Максимально допустимое рабочее давление 2,5 МПа, максимальная температура транспортируемой воды 95оС, кратковременно 100оС, Производятся на заводе SPK в Турции. Труба SPK Alluminium с внутренней армировкой имеет белый цвет и отличается высоким качеством и низким коэффициентом линейного расширения.
Артикул</td>
Диаметр наружный, мм</td>
Толщина стенки, мм</td>
Длина трубы, мм</td>
Масса, гр/м</td></tr>
1SPK0024</td>
20</td>
3,4</td>
4000</td>
230</td></tr>
1SPK0025</td>
25</td>
4,2</td>
4000</td>
340</td></tr>
1SPK0026</td>
32</td>
5,4</td>
4000</td>
520</td></tr>
1SPK0027</td>
40</td>
6,7</td>
4000</td>
760</td></tr>
1SPK0028</td>
50</td>
8,3</td>
4000</td>
1200</td></tr>
1SPK0029</td>
63</td>
10,5</td>
4000</td>
1830</td></tr></table>
Труба полипропиленовая армированная применяется в системах холодного и горячего водоснабжения, в системах отопления, водоподготовки в жилых, административных и промышленных зданиях. Недостаток этого вида труб: перед проведением сварочных работ с трубы необходимо удалить армирующий слой алюминиевой фольги специальным зачистным инструментом. Трубы с наружной (классической) армировкой остаются самые крепкие, имеют наименьший показатель линейного расширения и выпускаются диаметром до 110 мм.
Труба армированная с максимально допустимым рабочим давлением 2,0 МПа (20 атмосфер) имеет характеристики: температура рабочей среды (максимальная): 95оС, выпускается в отрезках по 4 метра, толщина алюминиевого слоя 0,15мм.
Артикул</td>
Диаметр наружный, мм</td>
Толщина стенки, мм</td>
Длина трубы, мм</td>
Масса, гр/м</td></tr>
3202-tbf-200020</td>
20</td>
2,8</td>
4000</td>
208</td></tr>
3202-tbf-250020</td>
25</td>
3,5</td>
4000</td>
305</td></tr>
3202-tbf-320020</td>
32</td>
4,4</td>
4000</td>
468</td></tr>
3202-tbf-400020</td>
40</td>
5,5</td>
4000</td>
695</td></tr>
3202-tbf-500020</td>
50</td>
6,9</td>
4000</td>
1038</td></tr>
3202-tbf-630020</td>
63</td>
8,6</td>
4000</td>
1572</td></tr>
3202-tbf-750020</td>
75</td>
10,3</td>
4000</td>
2250</td></tr>
3202-tbf-900020</td>
90</td>
12,3</td>
4000</td>
3240</td></tr>
3202-tbf-110020</td>
110</td>
15,1</td>
4000</td>
4885</td></tr></table>
Полипропиленовая труба армированная PN 25 применяется в системах холодного и горячего водоснабжения, в системах отопления. Перед проведением сварочных работ с трубы также необходимо удалить армирующий слой алюминиевой фольги специальным зачистным инструментом.
Армированная труба PN25 из полипропилена PPRC, рассчитана на Максимально допустимое рабочее давление 2,5 МПа, Температура рабочей среды (максимальная): 95оС, Страна происхождения: Турция, Фабрика-изготовитель: Kalde, Длина труб: 4м. В настоящее время, данная труба не имеет большой популярности.
Артикул</td>
Диаметр наружный, мм</td>
Толщина стенки, мм</td>
Длина трубы, мм</td>
Масса, гр/м</td></tr>
3202-tbf-200000</td>
20</td>
3,4</td>
4000</td>
230</td></tr>
3202-tbf-250000</td>
25</td>
4,2</td>
4000</td>
335</td></tr>
3202-tbf-320000</td>
32</td>
5,4</td>
4000</td>
514</td></tr>
3202-tbf-400000</td>
40</td>
6,7</td>
4000</td>
764</td></tr>
3202-tbf-500000</td>
50</td>
8,4</td>
4000</td>
1140</td></tr>
3202-tbf-630000</td>
63</td>
10,5</td>
4000</td>
1730</td></tr>
3202-tbf-750000</td>
75</td>
12,5</td>
4000</td>
2475</td></tr>
3202-tbf-900000</td>
90</td>
15</td>
4000</td>
3564</td></tr>
3202-tbf-110000</td>
110</td>
18,3</td>
4000</td>
5130</td></tr></table>Используемые источники:
- https://iseptick.ru/truby-i-fitingi/polipropilenovye-truby-tehnicheskie-harakteristiki.html
- https://fastbuildings.ru/kommunikacii/otoplenie/truby/polipropilenovye-truby.html
- https://profiteplo.com/truby/129-polipropilenovye-dlya-otopleniya.html
- https://otoplenie-expert.com/sistemy-otopleniya/pravila-montazha.html
- http://eurostrojka.net/page/polipropilenovye-ppr-truby-i-fitingi
