Трубы отопления в полу под стяжку: виды, какие выбрать и способы монтажа

Мы приветствуем нашего постоянного читателя и предлагаем ему новую статью по устройству отопления.

С момента появления первого костра в пещере человек постоянно ищет самые удобные, безопасные и экономичные способы отопления. Нам хочется, чтобы в доме было тепло, но трубы и радиаторы не были видны. Инженеры додумались спрятать трубы отопления в полу под стяжку – это позволяет получить очень комфортную, эффективную и практически идеальную систему отопления.

Камины и печи не пригодны для квартир и больших домов, местное отопление также не слишком комфортно; Традиционная система отопления с помощью радиаторов или регистров имеет некоторые недостатки:

Теплый воздух поднимается вверх, и внизу у пола бывает прохладно.
Радиаторы и коммуникации занимают место и собирают пыль.
Постоянная конвекция воздуха повышает количество взвешенной пыли в воздухе.
Разводка и радиаторы совсем не украшают наши дома и квартиры;
Закрытые декоративными экранами и шторами радиаторы хуже греют.

При отоплении с помощью отопления пола все эти проблемы решаются, кроме того, такой обогрев по сравнению с радиаторным или конвекционным отоплением экономичнее примерно на 15-20 %.

Поэтому идея создать в жилье теплый пол получает все большее распространение и в частных домах, и в квартирах.

Обогрев стяжки может производиться с помощью проводов и электричества или с помощью труб и горячей воды. Отопление электричеством обходится дороже – газ или другие виды топлива обходятся дешевле. Затраты на более дорогой монтаж системы трубопроводов окупается через несколько лет эксплуатации. Если взвесить все плюсы и минусы системы «теплый пол», плюсы однозначно перевешивают.

Принцип работы

Принцип работы водяной системы теплого пола: в стяжку укладывается система трубопроводов, по которым подается теплоноситель. Теплые трубопроводы разогревают стяжку, стяжка передает тепло напольному покрытию, покрытие – в помещение. Пол под мебелью не отапливают.

Такая система отопления создает благоприятное распределение температуры по высоте и помогает экономить количество расходуемого тепла (и финансов) по сравнению с радиаторной системой. При обычной схеме отопления теплый воздух от радиаторов поднимается к потолку, нагревает его, и лишь потом нагревает помещение – при конвекционном способе потери энергии на прогрев потолка, стен и окон (под ними устанавливаются батареи) довольно велики.

Особенно эффективно использование в доме нижнего отопления, если имеется второй свет или высокие потолки – в этом случае экономия возрастает, по некоторым данным, даже до 50%.

Почему трубы в полу нужно изолировать

Трубы в полу в первую очередь нужно изолировать от динамических механических воздействий при передвижении людей и статической нагрузки – от стоящей сверху мебели. Хотя под мебелью разводку отопления не монтируют, но сверху все равно будут стоять стулья, обеденные столы, столики, пуфики, цветочки и прочие легко передвигаемые предметы мебели. Коммуникации в стяжке необходимо теплоизолировать снизу, чтобы тепло не тратилось на бесполезный нагрев конструкций перекрытия.

Следует отличать прокладку в полу низкотемпературного трубопровода теплого пола и прокладку трубопроводов отопления. Отопление имеет температуру 70-80-90°С, коммуникации с такой температурой сильно нагревают перекрытие и стяжку, вызывают перепад температур – это может вызывать растрескивание стяжки и бетонных конструкций. Поэтому отопление с высокой температурой следует теплоизолировать.

Преимущества закрытого монтажа

Преимуществ у закрытой системы обогрева пола множество:

Основное преимущество — правильно смонтированная и хорошо работающая система создает в помещении идеально комфортные условия: над полом воздух очень теплый, у головы – теплый, у потолка более прохладный. Особенно оценят такой способ обогрева жилья родители маленьких детей.
Второе преимущество – экономичность – ниже температура теплоносителя, эффективнее расходуется тепло, обогревается жилая зона помещения – не греются окна-стены-потолки, воздух под потолком, пол под мебелью. При высоте потолков 2,5 м экономия составляет порядка 15-20 %, при более высоких потолках или втором свете – иногда достигает 50%. Довольно дорогой монтаж трубопроводов окупается за несколько лет.
Долговечность – водяная система теплого пола просуществует порядка 30-40-50 лет ( в зависимости от материала. Медные конструкции и 100 лет простоят). Отопление пола работает при невысокой температуре и невысоком давлении – следовательно, все трубопроводы и коллекторы работают в щадящем режиме и меньше изнашиваются.
Простота монтажа. Сложность представляет только проектные работы.
Простота эксплуатации.
Стяжка обладает большой тепловой инерционностью – помещение медленно остывает при отключении отопления.
Экономит место в помещении.
Экономит усилия хозяйки по уборке.
Теплый пол не заметен – а радиаторы с разводкой обычно нарушают дизайн помещения.
Систему достаточно легко совместить с уже имеющейся радиаторной системой.
Можно подогревать полы только в отдельно взятых помещениях – детских, ванных комнатах.
При наличии радиаторов и постоянной конвекции в воздухе присутствует довольно много взвешенной пыли, при обогреве снизу такой сильной конвекции не происходит, пыли в воздухе меньше – это особенно важно для аллергиков и астматиков.

Недостатки расположения труб отопления в полу

Недостатки системы отопления «теплый пол»:

Самый серьезный недостаток – сложность ремонта коммуникаций в случае их повреждения. Правило укладки в стяжку только цельного куска трубопровода следует соблюдать неукоснительно.
Немалые проблемы создает затопление жилья теплой водой при утечке.
Значительная стоимость всего комплекса работ по монтажу системы.
Значительная стоимость насоса, коллектора со смесительным узлом.
Необходимо выделить место для коллекторного шкафа – по одному шкафу на каждый этаж в доме;
Сложность проектирования – желательно привлекать специалистов.
Такую систему нельзя монтировать в многоквартирных домах, в которых она не была предусмотрена в проекте (а это бывает только в новостройках). Большой вес стяжки создает большую нагрузку на плиты перекрытия и создает опасность нарушения несущих конструкций дома. Законом запрещается подключать системы теплого пола от систем централизованного отопления и горячего водоснабжения.
Высота всей конструкции стяжка+ утеплитель достигает 110-120 мм, вес стяжки большой – это следует учитывать при проектировании дома (и по высоте помещения, и по прочности конструкций перекрытия).
Система отопления ограничивает выбор напольного покрытия – ковролин, паркет с хорошими теплоизолирующими свойствами делают работу отопления малоэффективной. Предпочтительнее плитка, камень, керамогранит, ламинат. Линолеум можно применять только качественный – в дешевых сортах при нагреве будут выделяться вещества с неприятным запахом.
Значительная тепловая инерционность – стяжка медленно прогревается.
Системы водяного отопления нельзя подвергать охлаждению ниже нуля – подогреть крыльцо, террасу, гараж и дорожки или оборудовать такой системой дачу «выходного дня», не получится. Можно использовать антифриз, но это дорого, кроме того, антифризы очень ядовиты.

Виды труб для пола

Для укладки отопления применяют четыре вида труб: из сшитого полиэтилена, металлопластиковые полипропиленовые, гофрированные стальные, медные (и медные в пластиковой оболочке). Медные очень дороги, их сложно монтировать, требуется оборудование и специалист по сварке. Поэтому, несмотря на прочность и долговечность, их очень редко применяют в системах теплого пола.

Металлопластиковые полипропиленовые

Полипропилен – самый ходовой материал для отопления. Устойчив к коррозии, достаточно прочен, несколько хрупок (по сравнению с другими пластмассами), достаточно пластичен, химически инертен, выдерживает гидравлические удары. Большим достоинством является небольшая цена и легкий монтаж.

Может работать при высоких температурах, но имеет большой коэффициент теплового расширения и сильно удлиняется при повышении температуры. Армирование алюминиевой фольгой уменьшает этот недостаток. Труба, тем более армированная, плохо гнется – ее монтируют с помощью пайки/сварки. Поэтому это бюджетный и надежный, но не идеальный вариант материала для устройства теплого пола.

Гофрированная нержавеющая

Выпускают и гофрированные трубы из нержавеющей стали. Достоинства такой трубы:

Прочность.
Длительный срок службы.
Устойчивость к коррозии.
Химическая инертность – они практически не зарастают изнутри солями кальция и магния.
Гибкость в очень большом диапазоне.
Высокая устойчивость к механическим нагрузкам.
Устойчивость к высоким температурам.

Недостаток металлической гофры – достаточно высокая стоимость. Широкое распространение эта разновидность не получила только по причине малой информированности потребителей.

РЕ-Х трубы

Сшитый полиэтилен имеет поперечные связи между молекулами, благодаря этому образуется объемная ячеистая сетка со сшитыми молекулами. Сшитый полиэтилен (РЕ-Х ) имеет значительно большую прочность, чем полиэтилены низкого и высокого давления, и большую прочность по сравнению с металлопластиком. Долговечность сшитого полиэтилена составляет порядка 50 лет.

РЕ-Х устойчив к высоким температурам – выдерживает нагрев до +95°С (в течение непродолжительного времени – до +110°С); обладает другими достоинствами пластиков: не подвержен коррозии, устойчив к гидравлическим ударам, пластичен, не хрупок, химически инертен, не зарастает изнутри солями. По сравнению с полипропиленом обладает меньшим коэффициентом температурного расширения.

Недостаток РЕ-Х – относительно высокая стоимость.

Требования к элементам системы теплого пола

Составляющие элементы системы теплого пола – трубы, фитинги, коллектор, запорная арматура – должны обладать следующими качествами:

Обеспечивать герметичность системы.
Долговечность.
Прочность.
Надежность соединений.

Можно ли трубопроводы отопления прокладывать в гофре

Можно. Но не нужно. Необходимости нет – все типы труб, заливаемых в стяжку, при выдерживаемой нормативной толщине стяжки (50 мм над уровнем труб) прекрасно прослужат десятки лет и не будут разрушаться. Зато КПД системы упадет – лишняя оболочка, воздушные карманы в выступающих частях гофры будут тормозить передачу тепла.

Советы по выбору

Выбор труб для заливки в стяжку зависит в первую очередь от Ваших финансовых возможностей. Но экономить на конструкциях, заливаемых в стяжку на десятилетия, не стоит – это может очень дорого обойтись.

Самые лучшие и самые долговечные трубы – медные и медные с пластиковым покрытием. Могут простоять 100 лет и даже больше. Но они самые дорогие, у них сложный монтаж – потребуется специалист.

Очень долговечна гофра из нержавейки – на 50 лет можно рассчитывать. И цена поменьше, и монтаж проще. Примерно 40-50 лет простоит сшитый полиэтилен. Менее долговечны трубы из полипропиленового металлопластика. К тому же уложить их в стяжку без сварки с помощью муфт и уголков не получится – трубы плохо гнутся и поставляются отрезками по 6 м. Любое соединение повышает риск протечки.

Практически выбирают трубы из РЕ-Х. У него практически оптимальное соотношение цены и качества. Но все чаще и чаще используют гофру из нержавейки. Выбор в любом случае – за Вами.

Примерная стоимость

Стоимость труб из сшитого полиэтилена с кислородным слоем диаметром 16 мм — от 70 рублей; нержавеющей гофры диаметром 15 мм – от 150 рублей; медные изделия диаметром 15 мм – от 270 рублей за погонный метр. Металлопластиковые полипропиленовые изделия стоят от 15 рублей за метр.

Какая толщина стяжки должна быть над трубами теплого пола

Толщина стяжки над трубами теплого пола должна быть 40- 50 мм и не меньше, над утеплителем – 60-70 мм. Большая толщина стяжки снижает эффективность системы отопления, меньшая – менее надежно защищает коммуникации от механических воздействий.

Если по каким-то причинам толщина стяжки приближается к 100 мм, тогда применение защитной металлической гофры оправдано.

Методы монтажа

Укладка трубопровода производится двумя методами:

Спиральная укладка – «улитка». Такая форма укладки подходит для больших помещений и обеспечивает более равномерное распределение тепла по всей площади помещения.

Параллельная укладка – «змейка», «двойная змейка» (или «меандр»). Такой метод чаще применяют в небольших помещениях. Его недостаток – неравномерное распределение тепла. Располагают трубы таким образом, чтобы начало трубопровода (самая теплая плита) располагалась у самой холодной стены – наружной с окнами.

При укладке системы шаг укладки (расстояние между трубами):

В санузлах, ванных, бассейнах – 100 мм.
В жилых комнатах – 150 мм.
Во вспомогательных помещениях – до 300 мм.

Диаметр труб составляет от 12 до 20 мм, в очень редких случаях -25 мм (в общественных зданиях).

Под заливку

Чаще всего используют заливку труб стяжкой. Этот метод применяют, если обогрев пола монтируется в помещениях с железобетонными перекрытиями. На перекрытие укладывается тепловая изоляция, затем гидроизоляция, затем трубы, затем заливается стяжка и укладывается чистовой пол.

Под деревянное покрытие

Чаще всего теплый пол устраивают в стяжке, но что делать, если и дом и перекрытие деревянное? В этом случае также можно устроить отапливаемый пол.

Раскладка трубопровода, подключение к коллектору полностью совпадает с устройством теплого пола при заливке в стяжку.

По деревянному полу устанавливают лаги. В лагах делают пропилы для труб. Укладывают между лагами утеплитель, на утеплитель раскладывают трубы. Затем покрывают доской или прочной фанерой и настилают чистовой пол – обычно это ламинат или линолеум.

Другой вариант устройства теплого пола по деревянному перекрытию: между лагами укладывается утеплитель, на лаги стелется листовой материал – фанера, ОСП, ДСП, из этого же материала нарезаются пластины толщиной 20 мм, ширина пластин равна расстоянию между трубами, пластины прикручиваются к листовому материалу, в пазы укладывается фольга и труба, затем ламинат. Поверх трубы можно уложить слой оцинковки или алюминия – для лучшей передачи тепла.

Монтаж своими руками

Монтаж системы теплого пола достаточно прост, и его можно выполнить самостоятельно.

Необходимые инструменты и материалы

Для монтажа Вам понадобится:

Емкость и миксер для замешивания раствора, ведра, совковые лопаты, ломик, правило, мастерок, длинный полутерок.
Дрель, плоскогубцы, строительный нож, клей, строительный скотч.
Болгарка, диски, калибратор, круглый напильник.
Фитинги, трубы, сетка арматурная 50×50 мм, крепления для труб, труборез, утеплитель, цементная смесь, гидроизоляционная пленка, пресс-клещи.
Для деревянного пола – лаги, пилы, трубы, труборез, фитинги.

Выравнивание поверхности

Очень важно выровнять поверхность перекрытия. Причин две:

Теплоизоляционные плиты будут непрочно прилегать к перекрытию и в процессе эксплуатации могут просесть – это приведет к растрескиванию стяжки и может привести к нарушению герметичности труб.
Если перепад основания будет больше половины высоты трубы, то приподнятых частях трубы велика вероятность возникновения воздушных пробок, мешающих движению теплой воды и снижающих эффективность системы.

Чаще всего поверхность основания пола достаточно ровная, но в некоторых случаях приходится делать ремонт поверхности раствором или устройство новой выравнивающей стяжки.

Подготовка теплоизоляционного слоя

Под трубопроводы отопления обязательно монтируется утеплитель – обычно плиты из плотного экструдированного пенополистирола (а не экспандированного пенопласта) высокой плотности толщиной не менее 35 мм (лучше 50 мм). Иногда применяют жесткие плиты из минваты, но это не самый лучший способ. Можно использовать пробку. Хорошо, если утеплитель будет фольгированный. Можно постелить фольгированную гидроизоляционную пленку. Не стоит укладывать пенофол.

Сверху теплоизоляцию защищают гидроизоляционной пленкой. Существуют пленки с разметкой, теплоизоляционные плиты с фиксаторами и разметкой.

Вдоль стены закрепляется демпферная лента. Иногда рекомендуют вдоль стены проложить полосу утеплителя.

Укладка труб и крепление

На гидроизоляцию укладывают трубы согласно проекта. Длина одного контура не должна превышать 150 м – иначе гидравлическое сопротивление труб просто не даст насосу возможности продавливать по трубе воду. Контуры должны быть примерно равными по длине.

Если трубы необходимо гнуть – делайте это аккуратно, лучше с помощью шаблона, чтобы на трубах не образовывались складочки в местах изгиба. Если на теплоизоляции нет крепежей, то монтируют специальные пластиковые планки (монтажные рейки) с замками для закрепления труб на нужном расстоянии друг от друга. Можно крепить трубы U-образными якорными скобами (клипсами). Крепить трубу необходимо, чтобы она не «всплыла» при заливке стяжки.

Правила сборки теплого пола

После укладки трубы с помощью фитингов подключают к коллектору. Каждый контур должен иметь возможность отключения с помощью кранов на входе и выходе.

Затем систему испытывают, заполняют водой и протапливают. Технология испытания: давление и температуру постепенно увеличивают в течение нескольких часов. По возможности давление доводят до 0,6 МПа (6 Бар, 6 атмосфер). Испытывают систему в течение не менее 24 часов, несколько раз стравливая воздух.

Затем температуру и давление уменьшают, но систему оставляют заполненной водой – заливают стяжку при заполненной системе.

Создание арматурной сетки

Затем укладывается армирующая сетка – для этого применяют сетку с ячейкой 50×50 мм.

Установка армирующей сетки и заливка стяжки

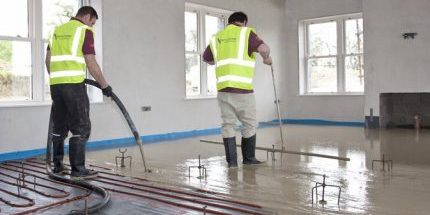

Затем система заливается раствором. Трубопровод должен быть заполнен водой комнатной температуры – 20-23°С, давление должно составлять 0,3 МПа. Лучше использовать готовую цементную сухую смесь с пометкой «для водяных теплых полов». Можно в обычный цементный раствор добавить пластификаторы для теплого пола.

Стяжку заливают от стен. Неплохо ее накрыть полиэтиленов – это улучшает процесс созревания раствора и улучшает его качество. Пересыхание поверхности для раствора нежелательно, а увлажнять помещение большой площади невозможно. Полностью стяжка застывает через 20 дней, но пару раз пройтись по ней можно дней через 10, не раньше.

Заключение

Мы прощаемся с нашим постоянным читателем и желаем ему воспользоваться информацией из этой статьи для монтажа теплого пола – идеальной системы отопления для своего дома. Подписывайтесь на наши обновления, делитесь ценной информацией в соцсетях, приводите к нам на сайт своих друзей!

На сегодняшний день одним из путей передачи тепловой энергии, которые рассматриваются при монтаже системы отопления помещения, является использование жидкостных теплоносителей. Это может быть вода, антифриз, тосол. Нагретая жидкость передает тепло трубам и радиаторам, которые нагреваясь, увеличивают температуру воздуха в помещении.

Трубы отопления принято монтировать следующими способами:

Открытый способ. К нему относится классическая схема отопления в доме или квартире, которая состоит из стояка (вертикальные трубы, их количество может достигать 8 штук на подъезд в многоквартирных домах), радиатора отопления (количество зависит от площади помещения), а также кранов, фитингов, креплений труб и радиаторов. Трубопровод располагается вдоль стен и связывает между собой стояк и радиаторы.
Закрытый способ. Подразумевает прокладку трубопровода отопления в стенах или в полу. Трубы могут быть подведены как к радиаторам, расположенным выше уровня пола, так и находиться полностью под его поверхностью. Закрытое подведение труб к радиаторам носит скорее эстетический характер и не влияет на температуру в помещении в связи с их небольшой площадью.

Остановимся на закрытом способе и рассмотрим его достоинства и недостатки.

Положительные стороны закрытого монтажа

Равномерный прогрев и экономическая выгода. Эти характеристики относятся только к безрадиаторной системе, полностью скрытой в полу.

Прогретый воздух в этом случае поднимается от пола. Наиболее высокая температура в нижней части помещения. Происходит прогрев именно зоны нахождения человека, что экономически выгодно, в сравнении с классической схемой. Воздух, поднимаясь вверх, остывает, что полезно организму. Принято считать, что ноги нужно держать в тепле, в голову в холоде.

Также, с целью экономии, можно установить тепловой счётчик и оплачивать счета за отопления согласно его показаниям. Такая установка актуальна только для современных построек, в которых применяется горизонтальная разводка системы теплоснабжения, когда от одного центрального стояка трубы расходятся по квартирам. В строениях с вертикальной разводкой придётся устанавливать счётчики на каждый радиатор. В данной ситуации монтаж связан с большими расходами и на практике реализуется редко.

В традиционной же системе отопления прогрев помещения начинается сбоку, от стен, на которых расположены радиаторы. Постепенно прогреваясь, воздух достигает наиболее высокой температуры под потолком, то есть там, где в нём нет необходимости. На прогрев помещения сверху вниз требуется больше времени и затрат тепловой энергии. Некоторое преимущество в этом случае имеют помещения с низкими потолками.

Отсутствие радиаторов, хоть и незначительно, но увеличивает площадь помещения. Освобождается дополнительное место для меблировки. Помещение выигрывает во внешнем облике. Нет необходимости скрывать стояки и трубы, идущие по стенам.

Если в полу скрыты только трубы, а радиаторы остаются на стенах, эффект от закрытого расположения будет немного меньше.

Температура пола при полностью закрытом монтаже всегда плюсовая. По нему приятно ходить, на полу могут играть дети, без риска заболеть. Можно отключить, при необходимости.

Минусы расположения труб отопления в полу

При необходимости сделать отверстие в полу, к примеру, для монтажа деревянных конструкций, могут возникнуть затруднения. Работы надо проводить аккуратно, исключая повреждения труб отопления. Чтобы исключить подобные ситуации после укладки труб должна составляться схема их расположения.

Трудности, связанные с возможным ремонтом могут стать препятствием для укладки труб в полу.

Обнаружить течь при закрытой укладке непросто. Первым её признаком являются мокрые пятна на полу. Они могут долго оставаться незамеченными под финишным покрытием. Диаметр пятен варьируется в зависимости от срока обнаружения и размера отверстия в трубе. Если их размер достаточно велик, обнаружить течь сложно. Когда отсутствуют явные признаки, негерметичность системы можно заметить по падению давления (показаниям манометра) или мокрым стенам и подтёкам на потолке нижнего этажа.

После обнаружения утечки теплоносителя предстоит достаточно трудоёмкий процесс. Необходимо удалить часть финишного покрытия, аккуратно вскрыть место дефекта, установить муфту или заменить часть трубы. После этого место ремонта снова заливается раствором. И всё же, после проделанных манипуляций, остается риск протекания, потому как система имеет теперь разъёмное соединение. Поэтому, желательно заменить весь контур.

При ремонте труб, уложенных под деревянное покрытие, процесс не столь трудоёмкий, хотя убрать финишное покрытие всё равно придётся.

Возможность замены без вскрытия относится, как правило, к гибким трубам (сшитый полиэтилен, металлопластик) и подходит только при лучевой разводке, то есть когда к каждому радиатору от коллектора подходит пара труб.

Замена возможна только при следующих условиях: трубы отопления уложены в гофротрубу, длина трубы не более 10м, гофра не сдавлена стяжкой, количество изгибов минимальное, а их радиус превышает 10-12 диаметров трубы. Данные получены опытным путём и могут иметь отклонения.

Более высокая стоимость по сравнению с традиционной схемой монтажа. Расходы увеличатся в 5-10 раз. Конечная цена будет зависеть от стоимости материала и выполняемых работ.
Тепловая мощность, получаемая только при нагреве пола, ограничена и без настенных нагревателей её может не хватить для обогрева помещения. Будут ли прогревать трубы под полом всю комнату? На сколько эффективна в ней теплоизоляция? Достаточна ли температура прогрева только от труб в полу, если за окном 40-50 градусов ниже нуля? На эти вопросы следует найти ответы перед проведением монтажа.

Также к недостаткам монтажа закрытым способом можно отнести увеличение высоты пола от 8 до 13 см и сложность монтажа в помещениях, где уже живут люди (придётся полностью освобождать пространство от мебели).

Выбор в пользу расположения труб в полу

Температура в доме, квартире или ином помещении в большинстве случаев влияет на комфортные условия нахождения в нём. Выбор правильной и надёжной системы отопления можно сделать только при детальном рассмотрении всех аспектов вопроса.

Если выбор сделан в пользу закрытой системы следует обратить внимание на следующее:

При монтаже следует выбирать оборудование надёжного производителя. Экономия может вылиться в проблемы с эксплуатацией и ремонтом в будущем.
Перед монтажом проводится гидроизоляция пола, а по стене укладывается демпферная лента, компенсирующая расширение при нагреве.
Длина контура не должна превышать 100 метров.
В закрытой зоне (стяжка, деревянный пол) не должны находиться фитинговые соединения.

Соблюдение этих условий поможет избежать дополнительных расходов и проблем с эксплуатацией системы отопления.

Отопление – важная составляющая комфорта и уюта в любом частном доме или квартире, особенно в регионах с суровым климатом. Технологии строительства систем отопления постоянно совершенствуются, предлагая потребителям все более экономичные и удобные решения. Монтаж теплого пола предполагает укладку трубопровода на поверхность пола и залитие поверх бетонной стяжки. Нагрев помещения осуществляется при этом за счет циркуляции по трубам в полу горячей воды из централизованной системы, либо от нагревательного котла.

Способы монтажа отопительной системы

По сути, способов монтажа отопления в полу под стяжку два: открытый и скрытый. Каждый из них имеет свои плюсы и минусы.

Открытый способ

При открытом способе трубопровод идет по периметру помещения, соединяя радиаторы, которые, как правило, размещаются под оконными проемами. В старых домах чаще использовались металлические трубы, в современных предпочтение отдается пластику.

Использование пластиковых труб требует много креплений, что не всегда выглядит эстетично.

Обратите внимание! От коллекторной разводки в этом случае придется отказаться, поскольку разместить столько труб в открытом виде будет фактически невозможно.

Скрытый способ

Скрытый способ подразумевает укладку трубопровода под поверхностью стен или пола, причем прокладка в стенах применяется сравнительно редко. Такая процедура будет неоправданно сложной: понадобится штробить стены и монтировать теплоизоляцию.

Самый популярный способ скрытой прокладки системы отопления – укладка труб в бетонную стяжку пола.

На черновой пол укладывается слой гидроизоляции, утепление и армирующая сетка. Трубопровод закрепляется сообразно выбранной схеме, после чего конструкция заливается бетонной смесью. Поскольку пол заливается уже после укладки труб, необходимость в трудоемком штробировании отпадает.

Другой бесспорный плюс заключается в правильном принципе распределения тепла. В классических схемах отопления радиаторы отдают тепло стенам, по которым оно перемещается в зону потолка, и лишь потом, сильно остывшим, попадает в жилую зону.

Здесь ситуация обратная. Максимальный уровень тепла в зоне пола, откуда нагретый воздух постепенно поднимается к потолку, что создает более комфортные условия для людей, находящихся в помещении, но при этом отопительная система, устроенная под стяжкой создает и свои неудобства.

Рекомендуем ознакомиться: Виды и применение двустенных гофрированных труб

Плюсы и минусы отопления под стяжку пола

Отопление помещений при помощи теплого пола имеет ряд преимуществ:

Экономичность. Рациональное распределение тепла помогает экономить немало средств на отоплении.
Эстетичность. В комнате нет громоздких и некрасивых переплетений труб. На виду лишь аккуратные радиаторы, трубы от которых уходят в пол.
Равномерный прогрев помещения.
Длительный срок службы. В зависимости от выбранного материала составляет 50 и более лет.
Комфортный уровень влажности в комнате.

При этом есть минусы, которые могут быть определяющими при выборе вида отопления, поскольку скрытый способ прокладки прежде всего вызывает опасения из-за отсутствия визуального контроля за магистралью и возможных проблем, которые на самом деле, чаще преувеличены:

Вероятность повреждения труб при проведении работ, связанных со сверлением отверстий в полу. Такая необходимость возникает редко, но полностью исключить ее нельзя. Впрочем, все не так страшно. Во-первых, трубы укладываются на глубине 4-5 см. Во-вторых, место прохождения трубы можно с большим уровнем достоверности определить по степени интенсивности нагрева пола.
Сложная процедура ремонта. Смонтированный по всем правилам, теплый пол прослужит не один десяток лет, но даже в случае возникновения нештатных ситуаций, ремонт отопительной системы вовсе не обязательно потребует вскрытия пола. Процедура просто окажется более длительной и трудозатратной.

Обратите внимание! При укладке труб в стяжку сложнее обеспечить доступ к местам стыков. Между тем, сделать это желательно – как для периодических профилактических осмотров, так и для возможности проведения ремонта.

Требования к трубам

В качестве теплоносителя чаще используется вода. Гораздо реже встречаются решения, где для этих целей применяется этиленгликоль или антифриз. От правильного выбора труб во многом будет зависеть эффективность работы всей отопительной системы. При выборе трубного материала предпочтение отдается одному из этих вариантов:

Полипропиленовые трубы.
Трубы из сшитого полиэтилена. Бывают низкой, средней и высокой плотности.
Металлопластиковые изделия.
Медные трубы.

Рекомендуем ознакомиться: Фитинги для монтажа системы отопления

Ориентироваться следует на следующие важные показатели:

Прочность. Оказывает непосредственное влияние на устойчивость трубопровода к перепадам давления и температуры.
Устойчивость к появлению коррозии.
Коэффициент теплового расширения. Должен быть как можно меньшим. Недостаточные значения показателя чреваты нарушением целостности трубопровода и бетонной стяжки. Показатель измеряется в абсолютном удлинении на каждые 10 метров трубы при нагревании до +50°С. Полипропилен способен удлиняться на 80 мм, полиэтилен на 70. Гибридное металлопластиковое изделие имеет показатель 10-15 мм, медь характеризуется наименьшим коэффициентом – менее 10 мм.
Теплопроводность. Характеризует то, какая доля тепловой энергии будет отдаваться на прогрев помещения.
Экологичность. Безопасность материала для здоровья находящихся в помещении людей.
Радиус изгиба трубы. Влияет на возможность строительства схем различной конфигурации. Хуже всего гнутся полипропиленовые изделия (радиус изгиба приравнивается в 8 диаметрам трубы). Полиэтилен можно гнуть без потери качества с радиусом изгиба не более 5 диаметров. Медь и металлопластик очень пластичны, но процедуру сгибания лучше доверить трубогибу, либо использовать пружины. Это позволит в местах сгиба сохранить круглую форму сечения.

Это важно! Число соединений труб в контурах должно быть как можно меньшим. В идеале, каждый контур должен представлять собой цельный отрезок трубы.

Укладка трубопровода производится по одной из двух основных схем – змейкой или улиткой (спиралью):

В первом случае петли идут от стены до стены с поворотом на 180°.
Во втором труба идет по кругу от стены до центра комнаты.

Для жилых помещений чаще используется улитка, такая схема обеспечивает более равномерный прогрев поверхности пола. Кроме того, укладка спиралью предполагает только один резкий изгиб, в центральной части схемы. Здесь появляется возможность применять трубы с большим радиусом изгиба.

Виды труб для отопления в полу

Тип трубы	Достоинства	Недостатки
Полипропиленовые трубы
Трубы из сшитого полиэтилена
Металлопластик
Медные трубы

Рекомендуем ознакомиться: Плинтус для труб системы отопления: как выбрать и установить

Обратите внимание! Использование железных и стальных трубных изделий для теплого пола категорически не рекомендуется. Главная причина – коррозия, которая непременно проявится при постоянном взаимодействии металла с водой. Единственное исключение – гофрированная нержавейка.

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

плотность – от 40 кг/м³;
толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображенийТемпература ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °СЕсли в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °СНа разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуютРасстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 смТеплые полы в детской комнатеТрубы с теплоносителем в комнатеВодяные контуры на полуШаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

один контур не распределяют на два помещения;
для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
одна сторона контура – не более 8 м;
демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в этой статье.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два вида подложки, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – коллекторно-смесительный узел. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображенийОснову конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанамиФитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размерыАвтоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системыОбычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полуЕсли воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителемЧтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкафДополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентильКонтролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничительКоллекторы с клапанамиФитинги для соединения трубАвтоматические воздухоотводчики на коллектореКронштейны для фиксации на стенуДренажные краны для сливаМеталлический коллекторный шкафСмесительный узел с насосомТермометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

сделать «черновую» стяжку из цементной заливки;
вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
При необходимости вырезать фрагменты строительным ножом.
Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность, может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом монтажа труб также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
Подключить к коллектору.
Аккуратно уложить трубу согласно разметке.
Закрепить контур гарпун-скобами.
Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Используемые источники:

https://vseotrube.ru/otoplenie/v-polu-pod-styazhku
https://plusiminusi.ru/truby-otopleniya-v-polu-plyusy-minusy-i-osobennosti/
https://infotruby.ru/primenenie/truby-otopleniya-v-polu-pod-styazhku
https://sovet-ingenera.com/otoplenie/teply-pol/teplyj-vodyanoj-pol-v-chastnom-dome.html

Трубы отопления в полу: особенности и технология монтажа
