Электросчётчик Энергомера СЕ303 – трёхфазное, многотарифное устройство для определения расхода электроэнергии с замером её активной и реактивной составляющей, других характеристик сети. Прибор может подключаться непосредственно или через трансформатор при установке на любом индивидуальном объекте и эксплуатироваться автономно или подключённым к централизованной системе контроля.
Вид счётчика – Энергомера СЕ303
Устройство и принцип работы
В корпусе устройства размещаются следующие узлы и блоки:
измерительная электронная плата с микроконтроллером, встроенными часами, автономной памятью и жидкокристаллическим дисплеем;
блок питания;
токовые датчики;
дополнительные устройства для удалённой передачи данных, в зависимости от исполнения.
Клеммный отсек закрывается отдельной крышкой, как и корпус – собственным кожухом.
Поступающий ток воспринимается и преобразуется измерительной платой с математическим вычислением и передачей данных на жидкокристаллический дисплей и записью в автономной памяти. Лицевая панель, кроме испытательного и оптического выходов, снабжена:
световым индикатором, мерцающим с частотой, возрастающей при увеличении интенсивности потребления тока;
двумя кнопками “КАДР” и “ПРСМ” для переключения пунктов меню на экране и выбора необходимых данных;
кнопкой “ДСТП” для программирования.
Технические характеристики
Характеристики
Величина
Класс точности
0,5S/0.5 или 1/1
Диапазон входных сигналов:
Номинальный или базовый ток, А
5 или 10
Максимальный ток, А
10, 60, 80 или 100
Номинальное напряжение, В
3×57,7/100 или 3×230/400
Диапазон рабочих температур окружающего воздуха, °С
-40… +60
Диапазон значений постоянной счетчика, имп/(кВт*ч)
от 450 до 8000
Стартовый ток (чувствительность), мА:
Полная мощность, потребляемая каждой цепью тока, при базовом токе, В*А, не более
0,1
Полная мощность, потребляемая цепью тока со встроенным реле в токовой цепи (для исполнения «Q»), при базовом токе, В*А, не более
Полная (активная) мощность (с учетом потребления модулей связи), потребляемая каждой цепью напряжения, В*А (Вт)
15 (3)
Длительность хранения информации при отключении питания, лет
10
Число тарифов
4
Число временных зон в сутках
до 12
Масса, кг, не более
3,0
Способ крепления
Рейка ТН35, винты
Габаритные размеры, мм:
Средняя наработка до отказа, час
220000
Срок службы, лет
не менее 30
Межповерочный интервал, лет
16
Цена, рос. руб.
от 4100
R33S31S34
Документация
Руководство по эксплуатации: Смотреть
Формуляр: Смотреть
Свидетельство СИ: Смотреть
Описание типа: Смотреть
Декларация соответствия: Смотреть
Каталог производителя: Смотреть
Гарантия на прибор
Гарантия производителя распространяется на 7 лет эксплуатации устройства с момента его производства. Гарантийные обязательства распространяются на случай выхода из строя или некондиции по причине заводского брака. При выявлении следов неправильного обращения с прибором или нарушенных заводских пломб, бесплатный ремонт или замена не производятся.
Если соблюдаются правила перевозки, хранения, установки и эксплуатации электросчётчика, производитель гарантирует соблюдение изделия требованиям технических условий.
Преимущества прибора
Изделие характеризуется следующими достоинствами:
высокой степенью точности измерений;
широким функционалом возможностей, с удалённым контролем и различными вариантами комплектации устройства;
привлекательным внешним видом;
большим межповерочным интервалом, гарантией производителя и нормативным сроком службы;
В корпусе, предполагающим монтаж на рейку, производятся следующие модификации прибора:
543 JAQZ – модель класса точности 0,5S для активной, и 0,5 – для реактивной энергии, с напряжением по каждой из фаз 230 В при общем – 400 В, с базовым и предельным током соответственно 5 и 10 А; оборудована оптопортом, интерфейсом RS485, нагрузочным реле, с расширенным набором характеристик;
543 JAZ – исполнение без реле управления нагрузки, в остальном комплектация аналогична;
745 JAQZ – от первой в списке модели отличается классом точности 1 для любого из видов энергии, и величиной предельного тока (60 А);
746 JAQZ – разница в величине предельного тока (100 А);
746 JAZ – от предыдущей модификации отличается отсутствием нагрузочного реле. Особенности разновидностей
В корпусах S31 и S34, устанавливаемых на винты, производятся ещё соответственно 46 и 15 модификаций, различающихся:
классом точности;
параметрами тока и напряжения;
комплектацией.
Детальнее о характеристиках той или иной модели указано в руководстве по эксплуатации устройства.
Программирование счётчика с помощью оптопорта:
Снятие показаний
Чтобы снять показания, необходимо учитывать целое количество киловатт-часов на экране, отдельно по каждому тарифу, исключив дробную составляющую.
Назначение символов на индикаторе
Последовательность процедуры:
Дождаться появления необходимого тарифа в автоматическом режиме или переключить кнопкой “КАДР”.
Записать значение на дисплее.
Вычесть из него число, записанное в прошлом месяце.
Умножить разницу на величину тарифа.
Аналогичным способом просчитать расход по остальным тарифам.
Сложить полученные результаты.
Возможные неисправности и их устранение
Подробнее об ошибках прибора можете посмотреть на странице 73(находится в разделе документация): Руководстве по эксплуатации
Можно ли сэкономить
Потребитель может сэкономить за счёт следующих мер:
правильного подбора модели счётчика;
соблюдения правил эксплуатации электроприборов, включая счётчик;
обеспечения надлежащей плотности контактов;
разумным подходом к расходу энергии, использование мощных потребителей во время действия более дешёвого тарифа.
Надёжная защита прибора исключает самовольное искажение результатов измерений.
Подключение счётчика
Прибор должен устанавливать и подключать квалифицированный электрик в составе специализированной организации. При выполнении работ обязательно соблюдение правил установки, указанных в руководстве изготовителя.

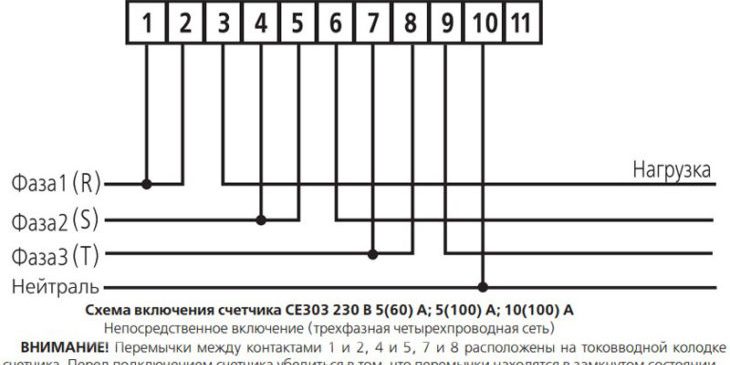

Обозначение контактов
Предварительно отключается подача энергии. Провода подсоединяются согласно схеме, указанной в руководстве или на крышке клеммного отсека.
После подключения, подачи тока и настройки, накладываются защитные пломбы. Запись в соответствующем разделе формуляра подтверждает пуск изделия в работу.
Счетчик прямого включения трехфазный Энергомера
Сегодняшняя статья посвящена разборке счетчика прямого включения Энергомера ЦЭ 6803В. Напоминаю, у меня уже есть подобная статья про устройство однофазного счетчика Энергомера. Там же – информация о том, как счетчик считает электроэнергию.
На этот раз – не одна, а три фазы!
Кто глубже интересуется темой – я подробно уже написал в другой статье, чем три фазы отличаются от одной.
По таким счетчикам у меня есть ещё одна популярная статья – про подключение и монтаж трехфазных счетчиков. Там очень подробно, как закрепить и подсоединить такие счетчики.
Мне попал в руки трехфазный счетчик, который снят с эксплуатации. Разбирать будем до винтика, приготовьтесь!
Устройство трехфазного счетчика Энергомера ЦЭ6803В
Внешний вид счетчика приведён слева, в начале статьи. Все фото, как обычно, можно увеличить.
Переворачиваем, вид на клеммы. Как всегда в подобных устройствах, клеммы очень качественные. Ведь они пломбируются, и доступа к ним нет.
Клеммы трехфазного счетчика
Вид сзади. Крепления на ДИН-рейку нет, только на винты. Хотя, в комплекте может быть переходная планка на ДИН-рейку.
Вид сзади, на крепежные отверстия
Верхняя крышка запломбирована двумя пломбами. Если их случайно сорвать, то надо такой счетчик отдавать на поверку. На практике придётся покупать новый.
Но нам уже всё нипочём, снимаем:
Устройство трехфазного счетчика прямого включения Энергомера
Видим печатную плату, и устройство отображения показаний.
Теперь подробнее. Это – шаговый двигатель, на ось которого посажены колёса с цифрами. Двигатель двумя проводками подключен к плате:
Трехфазный счетчик Энергомера цэ6803в. Устройство механического индикатора
Импульсы напряжения подаются на двигатель, и они же – на светодиод, который мигает в такт движению цифр.
Далее. Контроллер, в котором заложена программа для преобразования напряжения, пропорционального протекающему току, в импульсы для шагового двигателя.
Устройство трехфазного счетчика Энергомера цэ6803в.
Также имеется последовательный порт с оптической развязкой.
Плата с другой стороны:
Устройство трехфазного счетчика Энергомера цэ6803в. Печатная плата
Вот – входные цепи, которые построены на основе делителей напряжения, собранных на резисторах и конденсаторах.
Стоит сказать, что эти детали имеют процент погрешности номинала (например, конденсаторы – 10%), а никакой регулировки на плате я не обнаружил. Хотя, скорее всего, точность измерений определяется классом точности резисторов делителя, а конденсаторы служат для сглаживания пульсаций. А резисторы, судя по цветовой маркировке, имеют погрешности 0,5 и 1%.
Как устроен трехфазный счетчик Энергомера, входные цепи
Красные проводочки – это подача напряжения с каждой фазы. Между каждым из них действует линейное напряжение 380В. Они припаяны ко входам делителей.
Далее рассмотрим устройства, которые преобразуют ток в напряжение. Там не так всё однозначно, и одним законом Ома не обойтись.
Как устроен трехфазный счетчик Энергомера, входные цепи
Как устроен трехфазный счетчик Энергомера, входные клеммы
С нулевой клеммой всё понятно,
Как устроен трехфазный счетчик Энергомера, входные клеммы
а вот фазную рассмотрим поближе:
Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма
Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма
Катушка, которая располагается в петле фазы.
Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма с трансформатором
Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма
Что-то похожее есть в однофазном счетчике (ссылку давал выше), но там этот автотрансформатор, или делитель реализован проще.
Кстати, не смотря на то, что счетчик называется Прямого включения, у него на входе всё равно стоит трансформатор, как это видно из фото конструкции.
Двигатель счетчика
Бонусом – фото двигателя и цифр с шестеренками:
Как устроен трехфазный счетчик Энергомера, циферблат
Действительно, целый часовой механизм с пластмассовыми шестеренками:
Как устроен трехфазный счетчик Энергомера, двигатель циферблата
Катушка, которая преобразует импульсы напряжения с платы в движение маховичка, который вращает остальной механизм:
Как устроен трехфазный счетчик Энергомера, двигатель циферблата
Круглый, с черной окантовкой (магнитом) – ротор, если не сильно громко сказано)
Как устроен трехфазный счетчик Энергомера, двигатель циферблата
На этом заканчиваю, надеюсь, статья была полезной!
На сегодняшний день человек постоянно вынужден пользоваться электронными приборами. В связи с этим для упрощения учёта потреблённой электроэнергии существуют специальные электронные счётчики. Компания Энергомера предоставила пользователям компактные и очень надёжные трёхфазные счётчики различных моделей, для всевозможных технических задач по проектированию электросетей. Данное оборудование устанавливается в любых промышленных и общественных зданиях, а так же очень редко в бытовых условиях.
Счётчики Энергомера имеют довольно сложную конструкцию, поэтому пользователю не разрешается производить никаких манипуляций с корпусом модуля. Модельный ряд трёхфазных счётчиков разнообразен и включает в себя устройства как механические, так и информационные (с дисплеем) модели установок. Инженера фирмы дополнительно разработали специальные устройства позволяющие фиксировать потребление электроэнергии в зависимости от периода времени суток. Это даёт возможность человеку оплачивать потреблённый объём электроэнергии по разным тарифам. Наличие оптического интерфейса на учётном устройстве позволяет пользователю производить программирование и определённую настройку модуля.
Данный вид счётчиков не потребляет большое количество электроэнергии для поддержания своей работоспособности, несмотря на это модуль способен сохранять пользовательские настройки 16 лет. При отсутствии внешнего питания счётчики Энергомера имеют возможность благодаря встроенному блоку питания в экономичном режиме сохранять настройки 10 лет. Пользователю даётся возможность установить 4 тарифных плана для ведения учёта по потреблению электроэнергии.
Монтаж трёхфазного счётчика Энергомера должен производиться специалистом на специальные рейки в электрощиты. Не рекомендуется устанавливать данный вид устройств на открытой площадке, без какой – либо защиты. Оптимальной частотой измеряемой сети является показатель 50±2,5 Гц, 60±3Гц. Номинальное напряжение в сетевых коммуникациях должно составлять: 3*57,7В/100В или 3*230В/400В. Дополнительно компания Энергомера разработала светодиодный индикатор, который позволяет человеку визуально оценить работу устройства. На всех моделях трёхфазных счётчиков установлена защита от различных электромагнитных воздействий. Это позволяет исключить незаконные действия людей, которые намерены вывести из корректного рабочего состояния аппаратуру. Используя счётчики Энергомера, пользователь может быть уверенным в надёжных и правильных измерениях потребления электроэнергии на протяжении долгих лет.
</td>
<center>Расширенный поиск в разделе</center>
<center>Расширенный поиск в разделе</center>
</tr> </td></tr></table>
Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.
</td></ta>ГлавнаяКоммуникацииЭлектрика
Жители многоквартирных домов привыкли к тому, что к их жилищу подведено напряжение 220 В, для которого требуется только одна фаза, нейтраль и, чаще всего, земля. А вот в частных секторах более распространённой считается трёхфазная система, по которой подаётся 380 В. Помимо большего количества жил в кабеле, она требует и иных приборов учёта, отличающихся от привычных для жителей городов. В сегодняшней статье речь пойдёт о нюансах выбора трёхфазных счётчиков электроэнергии, их видах, областях применения, устройстве и принципе работы.
Как устроен трёхфазный счётчик электроэнергии, по какому принципу он работает
Такие приборы учёта могут быть аналоговыми или цифровыми. Принцип их работы схож, с небольшими различиями. Попробуем с ними разобраться.
Начнём с аналогового прибора учёта электроэнергии. Здесь ток, проходя через катушку, создаёт магнитное поле, которое вращает алюминиевый диск. От него вращение передаётся на ролики, которые и отсчитывают количество израсходованных киловатт-часов.
Основным узлом цифрового счётчика электроэнергии является АЦП – аналогово-цифровой преобразователь, передающий импульсы на микропроцессор, который и просчитывает потраченные киловатты.
Где применяются трёхфазные приборы учёта
Область применения трёхфазных счётчиков электроэнергии довольно широка. Помимо частного сектора, в домах, к которым подведено напряжение 380 В, такие приборы учёта применяются в электроустановках промышленного производства. К тому же, вопреки мнению многих жителей городов о том, что квартирные сети всегда имеют лишь одну фазу, такие устройства устанавливаются и там, в качестве общедомовых приборов учёта. Ведь к городским постройкам также подходит напряжение 0,4 кВт, и уже после, в подъездных электрощитах, распределяется пофазно, уходя на квартиры.
Виды трёхфазных электросчётчиков, чем они отличаются
Если говорить об электронных приборах учёта, то их можно разделить на 2 подвида – одно- и многотарифные. Несмотря на то, что разделение по тарифам на «дневной» и «ночной», появилось уже давно, многие до сих пор не понимают, для чего это нужно.
Обращаясь к стоимости электроэнергии можно отметить, что цена за 1 кВт, потраченный домовладельцем с 7 часов утра до 23 часов значительно выше, чем с 23 до 7 часов. Именно поэтому многие установившие многотарифные счётчики стараются включать приборы с высоким потреблением электроэнергии именно в ночной период.
За распределение тарифов и сохранение данных в памяти электросчётчика, отвечает всё тот же микропроцессор. В любое время владелец или проверяющий могут посмотреть показания и сверить данные за тот или иной период.
Какими достоинствами и недостатками обладают трёхфазные электросчётчики
Как и любое оборудование, трёхфазный счётчик обладает как определёнными преимуществами, так и недостатками. Среди минусов подобного оборудования:
Но все эти недостатки с лихвой перекрываются достоинствами, которыми обладает трёхфазная сеть. Отметим следующие:
Критерии выбора трёхфазного электросчётчика: на что обратить внимание при покупке
Приобретение подобного оборудования – довольно ответственное мероприятие. Ведь шутки с электричеством могут закончиться весьма плачевно. Поэтому стоит тщательно изучить все нюансы, на которые следует обратить внимание. Основной критерий – это качество продукции и его стоимость. Не стоит обращать внимание на прибор учёта электроэнергии, цена которого значительно ниже, чем у других моделей. Корпус прибора должен быть выполнен аккуратно. Торчащие по швам излишки пластика, как и его неравномерный цвет, должны насторожить покупателя. А приобретать электросчётчики нужно только в проверенных специализированных магазинах.
Что касается технических характеристик, то основное внимание необходимо обратить на два параметра – тип работы прибора и его конструктивное исполнение.
Разделение электросчётчиков по типу работы
Выбор между аналоговым или электронным прибором учёта электроэнергии остаётся полностью за потребителем. Конечно, первый вариант является более простым и, как следствие, имеет меньшую стоимость. Однако впоследствии расходы по счетам могут быть выше по причине отсутствия возможности учёта с разделением тарифов.
Электронные модели на сегодняшний день более востребованы. Они позволяют экономить средства на разнице стоимости электроэнергии в дневное и ночное время. Переплатив при покупке, пользователь получает возможность платить меньше впоследствии. Но если планируется установка прибора учёта на подачу электроэнергии в помещение, где все работы производятся только днём, то многотарифное оборудование устанавливать будет невыгодно и даже убыточно.
Конструктивное исполнение электросчётчиков: особенности некоторых моделей
Не все знают, что трёхфазные счётчики электроэнергии могут включаться в цепь по-разному. В бытовых электросетях, где нагрузки не слишком велики, используются приборы учёта прямого включения. Это привычная всем коммутация, при которой питание проходит непосредственно через счётчик.
На предприятиях, где нагрузка бывает очень высока, используют приборы учёта косвенного включения. Их коммутация отличается. Для того, чтобы подключить такой электросчётчик, на токоведущие шины устанавливаются катушки трансформаторов, от которых провод уже идёт на сам прибор учёта. Таким образом, счётчик электроэнергии напрямую не контактирует с токоведущим проводником.
Возможна ли установка трёхфазного прибора в однофазной сети
Такой вариант имеет право на существование. При подобной коммутации прибор учёта электроэнергии будет вполне работоспособен. Он попросту начнёт «думать», что по оставшимся пустыми фазам нет токовой нагрузки. Однако, если владелец квартиры выполнит подобное подключение, он столкнётся с другой проблемой. Энергосбытовая компания не примет на баланс включённый в однофазную сеть трёхфазный прибор, не опломбирует его. Это значит, что по всем документам счётчик электроэнергии будет отсутствовать.
Энергосбытовые компании объясняют это тем, что трёхфазные приборы не предназначены для сетей 220 В, а значит, никто не проводил поверок на класс точности в подобных условиях. Следовательно, прибор не соответствует нормам классификации и не может быть допущен к эксплуатации. Это значит, что устанавливать трёхфазный прибор учёта электроэнергии в однофазных сетях не стоит.
Производители трёхфазных счётчиков электроэнергии, популярные в России
В нашей стране наибольшей популярностью пользуются три фирмы-производителя:
Энергомера (производит одноимённые модели).
Тайпит (наиболее известными являются счётчики «Нева»).
Инкотэкс (самый популярный производитель, известный счётчиками «Меркурий»).
По сути, этих трёх производителей можно назвать монополистами на рынке. Остальные малоизвестные марки подавляющее большинство россиян даже не знает.
Но у каждого производителя в линейке имеется множество моделей приборов учёта, обладающих определёнными характеристиками. Поэтому имеет смысл рассказать о некоторых из них, попутно ознакомившись с отзывами владельцев, которые уже ими пользуются.
Самые известные модели трёхфазных счётчиков электроэнергии и отзывы о них
Среди приборов учёта электроэнергии наибольшей популярностью пользуются устройства марки «Инкотекс» («Меркурий»). В основном сейчас речь пойдёт о них, хотя нельзя обойти вниманием и других производителей.
Довольно известная модель «Меркурий 230 АМ-03»
По поводу этой модели электросчётчика информации достаточно много. Если судить по отзывам, данный прибор учёта электроэнергии является одним из лучших. Вот что о нём говорят пользователи.
Отзыв о «Меркурий 230 АМ-03»
Подробнее на Отзовик: https://otzovik.com/review_2049917.html
И ещё.
Отзыв о «Меркурий 230 АМ-03»
Подробнее на Отзовик: https://otzovik.com/review_1106429.html
Меркурий 230 АМ-03
Однако чтобы не делать односторонних выводов, стоит ознакомиться и с не слишком восторженными отзывами о приборах, выпускаемых под этой маркой.
«Меркурий 231 АТ-01I» и его недостатки
Двоякое отношение к тому или иному предмету – это очень полезно при выборе. А значит, обходить стороной не совсем положительные отзывы не стоит.
Отзыв о «Меркурий 231 АТ-01I»
Подробнее на Отзовик: https://otzovik.com/review_4811084.html
Отзыв о «Меркурий 231 АТ-01I»
Подробнее на Отзовик: https://otzovik.com/review_6634030.html
Меркурий 231 АТ-01I
Не сказать, что эти отзывы критичны, но задуматься есть о чём.
«Тайпит Нева 303 1SO»: только хорошие отзывы
По поводу данного электросчётчика в сети интернет нет ни одного обоснованно негативного отзыва. А вот положительных мнений достаточно. Вот некоторые из них.
Отзыв о «Тайпит Нева 303 1SO»
Подробнее на Отзовик: https://otzovik.com/review_6612814.html
Отзыв о «Тайпит Нева 303 1SO»
Подробнее на Отзовик: https://otzovik.com/review_1054661.html
Тайпит Нева 303 1SO
Как подключить трёхфазный счётчик электроэнергии
Подключение прибора учёта на 3 фазы не слишком сложно. На каждом изделии под клеммной крышкой имеется схема. Сами контакты пронумерованы цифрами от одного до восьми. Подключение, чаще всего, производится следующим образом (вход питания/выход на помещение):
1/2 – фаза А;
3/4 – фаза В;
5/6 – фаза С;
7/8 – нейтраль (нулевой провод).
Иногда, хотя и очень редко, первой парой контактов идёт нейтраль.
Обслуживание трёхфазных электросчётчиков в процессе эксплуатации
Обслуживание приборов учёта электроэнергии возлагается на управляющие компании. Подобная работа заключается в проверке фазировки, удалении пыли с поверхности, периодических ревизиях. Если электросчётчик установлен внутри частного дома, то вся ответственность за него возлагается на владельца. Он обязан следить за исправным состоянием прибора, сохранностью пломбы. Если возникает подозрение на слабый контакт в клеммнике электросчётчика (провод греется), владелец обязан незамедлительно отключить подачу питания с вводного автомата и сообщить об аварийной ситуации в УК. Если аварийная служба не имеет возможности приехать незамедлительно, нужно сообщить диспетчеру о самостоятельном ремонте. Об этом в журнале делается запись. Это необходимо для того, чтобы для владельца не было последствий по причине сорванной пломбы.
В заключение
Вопреки устоявшемуся мнению о сложности монтажа и обслуживания трёхфазных сетей, здесь всё практически также, как и в однофазных. При этом и к выбору как трёхфазного, так и однофазного счётчика электроэнергии нужно подходить крайне взвешенно и внимательно. Ведь полбеды, если посредственный подход к покупке приведёт только к выходу прибора из строя. Последствия такого отношения могут быть куда серьёзнее – от воспламенения электрощита до полного выгорания жилища. Об этом нужно помнить.
Надеемся, что изложенная нами сегодня информация поможет читателю не ошибиться при выборе трёхфазного счётчика электроэнергии. Любые вопросы, если они возникнут, можно задать в комментариях ниже. Редакция нашего онлайн-журнала с удовольствием ответит на них в максимально короткие сроки.
Вы сами сталкивались с выбором подобного прибора учёта? В таком случае поделитесь своим опытом с другими читателями – это может быть очень полезным. Если вам понравилась статья, пожалуйста, не забудьте её оценить. А мы напоследок, по уже сложившейся традиции, предлагаем вашему вниманию видеоролик по сегодняшней теме.
Счётчик Энергомера ЦЭ6803В – трёхфазный прибор для замера потраченной электроэнергии, используемый в частном секторе, промышленном производстве или для установки в общественных помещениях.
Устройство отличается следующими особенностями:
возможностью эксплуатации в условиях защиты от неблагоприятной окружающей среды при температурном режиме воздуха от -40 до +60°С;
функцией подключения к сторонним устройствам посредством предусмотренного входа;
наличием двух индикаторов, сигнализирующих о включении в сеть и интенсивности расхода электроэнергии;
подключении в сеть переменного электротока с 3-мя или 4-мя проводами;
защитой от несанкционированного вмешательства в подсчёт данных.
Конструкция прибора соответствует установленным стандартам качества и позволяет эксплуатировать изделие на территории России.
Технические характеристики
Технические характеристики счётчика ЦЕ6803В
Срок службы прибора
Изготовитель предусматривает 30-летний нормативный срок эксплуатации прибора. В случае выхода из строя оборудования в течение первых 4-х лет работы, изделие принимается на гарантийный ремонт в сервисном центре изготовителя, если поломка не вызвана неправильным подключением или нарушением предусмотренных правил эксплуатации.
Межповерочный интервал
Чтобы избежать проблем с представителями контролирующих органов, потребитель должен предоставлять счётчик к регулярной поверке не реже 1-го раза в 16 лет. Также следует убедиться, что продукция прошла заводскую поверку после изготовления, о чём свидетельствует соответствующая запись в паспорте.
Стоимость счётчика
Цена продукции определяется комплектацией и тарифами продавца. Стоимость данной модели колеблется в пределах от 2200 до 3400 рублей, учитывая вышеуказанные факторы.
Преимущества прибора
Счётчик характеризуют следующие достоинства:
надёжность конструкции и широкий температурный диапазон окружающей среды;
возможность подключения к сторонним приборам для контроля и настройки данных;
защита от хищения электроэнергии с использованием магнита;
низкая погрешность учёта данных;
возможность установки необходимых параметров аппарата;
сигнализация о подключении к сети и скорости потребления электроэнергии;
удобство в эксплуатации и долговечность.
Рекомендуем:Счётчик Энергомера СЕ300 — срок службы и преимущества
Учитывая предусмотренные технические возможности и доступную цену, это оптимальный выбор, если условия подсчёта данных не связаны с необходимостью многотарифного определения показателей.
Возможные неисправности и их устранение
Как снять показания
В порядке снятия показаний разобраться не составит труда. Для этого выписывается целое значение число расположенное до запятой(жёлтый прямоугольник), далее из числа на табло вычитаем число месяц назад(иногда оно написано в квитанции о последней оплате) и умножаем на расценку за 1 кВт.
Цифра(ы) расположенные в красном прямоугольник для учёта электроэнергии не учитываются.
Разновидности данного счётчика
Выпускаются две разновидности данного прибора, отличающиеся исполнением корпуса.
Расшифровка маркировки счётчиков ЦЕ6803В
R31
Особенности крепежа указанной модели – на ДИН-рейку.
Габаритные размеры счётчика типа R31
R32
Для крепления в щиток и на ДИН-рейку.
Габаритные размеры счётчика типа R32
Ш33
Устанавливается винтами в электропанели.
Габаритные размеры счётчика типа Ш33
Перечисленные исполнения выпускаются в различной комплектации, характеризующейся отличиями в классе точности, токовых параметрах, разрядности дисплея, количеству проводов сети, для которых устройство предназначено.
Детальнее об особенностях комплектации рассказывается в руководстве по эксплуатации.
Технический паспорт счётчика Энергомера ЦЭ6803В
Установка счётчика
Крепёж аппарата выполняется посредством ДИН-рейки или винтов, что зависит от конструкции корпуса.
Надёжность и приспособленность к эксплуатации в широком диапазоне характеристик электросети и температурных параметров окружающей среды, разумная ценовая политика свидетельствуют о преимуществах выбора данной модели электросчётчика
Вид счётчика – Энергомера СЕ303
R33
S31S34
Технические характеристики счётчика ЦЕ6803В
Расшифровка маркировки счётчиков ЦЕ6803В
Габаритные размеры счётчика типа R31
Габаритные размеры счётчика типа R32
Габаритные размеры счётчика типа Ш33
