Требования к воздухообмену в котельной с газовым котлом

. Содержание

Основная роль вентиляционной системы – обеспечение качественного воздухообмена в комнате, здании или в определенном участке. Применяются различные варианты, обеспечивающие проветривание построек. Важна и вентиляция котельной.

Для утилизации вредных газообразных веществ в котельной необходимо устанавливать вентиляцию

В помещении такого типа, как котельная, создается разрежение воздушного пространства, что может привести к обратной тяге. Поэтому устройство вентиляции играет важную роль среди оборудования в газовой котельной, т. к. утилизирует вредные газообразные вещества.

Почему вентиляция необходима?

Вентиляция в котельной частного дома позволяет своевременно и эффективно удалять летучие взрывоопасные газообразные вещества из помещения, делая безопасным пребывание человека не только в самой котельной, но и во всем жилище.

Воздухообмен необходим для любых установленных котлов: газовых, электрических и твердотопливных. Повышенная концентрация продуктов сгорания в воздухе может привести к отравлению человеческого организма и даже к его гибели. Всего 0,2% газа в замкнутом пространстве несут угрозу для здоровья людей, поэтому важность воздухообмена в котельной бесспорна.

Важна вентиляция и по другой причине. В помещении котельной в частном доме, в процессе работы котлов, выделяется большой объем тепловой энергии. Если не установлена система вентиляции, а оборудование укомплектовано обычной вытяжкой, есть риск создания обратной тяги. Она способствует всасыванию газообразных веществ в само пространство комнаты. Поэтому вентиляция в котельной в частном доме – это необходимость, которая отвечает всем строительным нормам и правилам.

В котельной важно устанавливать систему вентиляции, так как это отвечает всем нормам

Особенности проектирования устройства вентиляции

Перед началом строительства следует изучить все нормы СНиП, касающиеся не только расположения отдельного оборудования, но и необходимости использования вентиляционных систем.

К эксплуатации котельным оборудованием следует подходить осторожно, не пренебрегая правилами безопасности. Наиболее важной ее частью является вентиляционная система. Существует несколько вариантов схем, эффективных в целях обеспечения качественного проветривания, которые должны быть соблюдены нормами СНиП.

Для газового, твердотопливного и электрического котлов имеются свои строительные особенности, но некоторые факторы касаются оборудования любого типа. К ним относят:

1. Приток воздуха осуществляется при помощи сквозного вентиляционного отверстия в стене или через специально установленные вентиляционные каналы.
2. Вытяжка устанавливается вверху комнаты – на стене или потолке.
3. Определение диаметра вентиляционных каналов следует проводить по соотношению 30 кв.см площади сечения трубы на 1 кв. мощности котла для всей системы. Если приток воздуха осуществляется через сквозное отверстие, на ту же пропорцию приходится 8 кв. см. площади сечения.
4. Устанавливая вытяжку, следует создать дополнительное ревизионное окно для прочистки трубы котельной в частном доме. Его следует монтировать на расстоянии 25-35 см от места подключения вытяжки к вентиляционной шахте.

Обычная вытяжная вентиляция для некоторых типов оборудования является единственным доступным и дешевым вопросом обеспечения качественного микроклимата не только в самой котельной, но и во всем доме. Для других нужное проветривание достигается только в работе приточного элемента с вытяжкой. Причем обеспечивать газовый котел должен трёхкратный воздухообмен.

Повышенная кратность воздухообмена вентиляционных систем для газовых котлов вызвана тем, что такое оборудование в процессе работы сжигает большое количество кислорода, т. е. в процессе сгорания участвует воздух самой котельной. В плохо проветриваемой комнате очень быстро наступает снижение КПД котла. Это приводит к появлению обратной тяги.

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части жилища находится отопительное устройство.

Расчет вентиляции в котельной зависит от того, где именно находится отопительное устройство

По отношению к газовым котлам предусматриваются нормы СНиП, по которым разрешено обустраивать котельную:

• в отдельно стоящем здании;
• на мансарде;
• в пристроенной части дома;
• в отдельной комнате, отведенной под такое оборудование.

Котлы, которые работают на сгорании сжиженного газа, запрещено располагать в подвальных помещениях. Удельный вес самого газа намного выше обычного воздух, поэтому если произойдет протечка, то его распространение по подвалу может привести к возгоранию. Для частных домов современные газовые отопительные системы требуют трехкратного воздухообмена, который будет максимально быстро и эффективно удалять переработанный газ из пространства жилища.

В соответствии с нормами приточная вентиляция в котельной с газовым оборудованием является необходимостью. При мощности более чем 30 кВт рассматривать необходимость монтажа котлов в жилой части дома запрещено. Котел мощностью менее 30 кВт может располагаться на кухне.

Решив установить такой котел, следует убедиться, что все требования соблюдены: площадь комнаты должна быть не меньше 15 квадратных метров, а высота потолка – 2 метра. В кухне или в другой комнате должны быть окна, площадь которых равна минимум 3 кв. см на 1 куб. м пространства.

Вентиляция газовой котельной обязана обеспечивать комфорт и безопасность. Поэтому важно следить над организацией процесса качественного притока чистого воздуха. При расположении котла на кухне, межкомнатная дверь располагается с зазором между полом (не менее 1 см). А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения. Минимальный зазор между устройством и простенком – 1 см.

Основные правила монтажа

Узнать информацию о том, какой воздухообмен должна обеспечивать вентиляция для помещений котельных, можно в правилах СНиП. В них изложены все нормы, которых нужно придерживаться при работе с газовыми котлами. Отдельного внимания к следующим:

1. Вентиляция в котельной с газовым котлом необходима, а вытяжная труба монтируется под потолком.
2. Можно сделать вентиляцию в котельной частного дома, работающую от естественной тяги или от механической.
3. Минимальный размер воздушного канала для притока воздуха – 15 см.
4. Для правильного пользования системой вентиляции на внутренней части приточного и вытяжного каналов устанавливается обратный клапан, который должен обеспечить движение воздушного потока только в одном направлении.

Если вы решили провести установку вентиляционной системы естественного типа своими руками, то необходимо позаботиться об максимально качественных предварительных расчетах.

Простая вентиляция иногда дает сбои. За час своей работы она обеспечивает полную смену воздуха в помещении не менее 3 раз. Если же создание обычной естественной схемы затруднено по каким-то причинам, то используются вентиляторы. Эти устройства создают необходимую тягу искусственным методом.

Другая важная часть работы отопительной и вентиляционной системы – это дымоход. Его конструкция и качество более чем на 70% влияют на эффективность проветривания. Даже для домашних котлов, которые установлены на кухне, следует знать, как правильно осуществить его строительство.

Дымоход — важная часть работы отопительной и вентиляционной систем

Особенности строительства дымохода

Правильное обустройство вентиляционной системы в котельной с газовым оборудованием не может происходить без дымохода. Он должен отвечать таким требованиям:

1. Дымоход должен защищать пространство комнаты от пыли, гари и грязи. Следует позаботиться о максимальной герметичности самой трубы. С этой целью применяют двухслойную технологию дымохода из металлического короба и асбестоцементной трубы.
2. Высота уличной части дымохода должна располагаться выше максимальной точки кровли. Минимальное расстояние от конька кровли – 2 м.
3. Диаметр вентиляционной шахты дома делают большим, чем размер вытяжной трубы самого котла. Для каждого типа оборудования существуют собственные стандарты расчетов.

Решив построить дымоход своими руками, следует воспользоваться правилами СНиП.

Особенно это касается нужного диаметра вытяжной системы. Для газовых котлов, мощность которых не превышает 30 кВт, целесообразно использовать трубу до 130 мм. Если котел 40 кВт – 175 мм, а при 55 кВт – 195 мм. Если же мощность оборудования превышает показатель в 80 кВт, важно установить трубу с диаметром 230 мм.

Для строительства вентиляции своими руками важны и другие особенности. При выборе конструкции для дымохода лучшим вариантом будет листовая сталь. Подойдут листы из нержавейки или оцинковки. Сама конструкция должна быть простой без препятствий, ее толщина должна быть равная в любом ее участке, а со стороны котельной делается ревизионное окно.

Принудительное вентилирование котельной

Механическая тяга – более эффективный вариант обеспечения воздухообмена по сравнению с естественной силой. Прибегают к такому оборудованию из-за невозможности монтажа обычной системы или из-за ее неэффективности.

Главное отличие искусственной вентиляции – наличие вентилятора или нескольких устройств. Их следует подбирать по размеру воздушного канала и мощности воздухообмена.

При помощи вентиляторов может происходить подача воздуха в котельную и его удаление. Используются приточные и вытяжные устройства. Необходимое качество проветривания определяется перед началом монтажа. Поэтому следует учесть такие правила:

• напольный котел требует увеличения необходимого показателя воздухообмена с запасом на 30–40%;
• мощность работы устройства зависит от конструктивных особенностей воздушного канала;
• для жилых комнат, в которых устанавливается отопительное оборудование, мощность вентиляционного оборудования подбирают из значения – V*3 (V – объем, которое вычисляется по формуле V = a*b*c, где a и b – длины сторон комнаты, а с – ее высота).

Для небольших котельных с маломощным котлом подойдет система с одним вентилятором, который увеличивает силу вытяжки или притока воздуха. Важно выбирать специализированные модели, изготовленные в металлическом корпусе. Пластиковые вентиляторы использовать в условиях высоких температур нецелесообразно. Такие устройства подойдут только для приточного воздуховода.

Популярны принудительные вентиляционные системы с автоматическим включением и выключением. Как только котел включается, запускается привод вентиляции. При его отключении система также сама отключается. Такая автоматика исключает влияние человеческого фактора.

Данная статья касается не только котлов на твёрдом топливе. На самом деле какое бы котельное оборудование Вы не использовали, существуют универсальные нормативы в плане обустройства вывода через вентиляцию, в котельной. Сложно переоценить важность правильной вентиляции в котельной, ведь какое бы горение не происходило, будь это горение твёрдого топлива или газа, сам процесс поглощает очень много кислорода. Мы знает ещё из курса физики в школе, что для горения всегда нужен кислород. А значит обеспечив нормальный приток воздуха и вывод, мы не только повысит безопасность котельной, но даже сможем обеспечить нормальную работу котельного оборудования. Так что вентиляция очень важный элемент в любой системе отопления. Разберёмся как сделать вентиляцию котельной:

Если есть желание сделать вентиляцию своими руками, то нужно в первую очередь расчитать все диаметры труб и необходимую мощность вентиляции котельной в доме. Потом правильно спроектировать, чтобы всё работало как должно. И наконец смонтировать. К тому же есть различные виды циркуляции воздуха в которых также необходимо разобраться. Об этом наша статья.

Общие требования к вентиляции в котельной

• На потолке должен располагаться вывод вентиляции. Котельная должна быть связана со всей вентиляционной системой дома, если такая имеется.
• Как сделать вентиляцию в котельной частного дома: стена в которой проходит дымоход должна быть пробита в двух местах: в одном вывод дымохода из стены, подвод к котлу и второе место ниже для очистки скопившегося в дымоходе мусора, но при этом не меньше 25 см от верхнего вывода(который подсоединяется к котлу).
• Подача воздуха в котельную осуществляется через отверстия внизу двери или же через вентиляционный ход.
• Отверстия для притока воздуха расчитываются следующим образом: 8 см² на каждый кВт мощности котла, если забор воздуха происходит с улицы. Соответственно 30 см² если забор воздуха происходит изнутри.
• Также обязательно изучите документацию к котлу, наверняка там описаны требования для конкретно вашей модели котла.

Как расчитать вентиляцию в котельной?

Расчёт вентиляции котельной. Давайте разберёмся как правильно и грамотно произвести расчёт вентиляции в котельной, если речь идёт про частный дом. В расчёт входит очень много различных параметров, поэтому настоятельно рекомендуется обратиться за помощью к профессионалам. Если всё же есть желание произвести расчёт своими силами, то нужно замерить и знать следующее:

• Объём котельной, как помещения
• Соотношение высоты потолка и коэффициента увеличения кратности смены воздуха.
• Входящая скорость воздуха в помещение

Все вышеперечисленные данные необходимы для того, чтобы правильно просчитать какая труба нам понадобится для конкретного случая. Ниже приведена таблица расчёта диаметра вентиляционной трубы для котельной:

• Если Вы хотите сделать естественную вентиляцию котельной самостоятельно, то в этом проблем нет. А вот что касается других типов вентиляции помещения, то намного правильнее будет обратиться к профессионалам. Что вообще такое естественная и принудительная вентиляция? Давайте разберёмся:

Виды вентиляции котельной: естественная и принудительная вентиляции

Самая простая вентиляция — естественная или приточная вентиляция в котельной. Для этого Вам достаточно прямо напротив котла проделать отверстие в стене с выводом на улицу. Диаметр трубы должен быть минимум 15 см. Труба укомплектовывается задвижкой, чтобы можно было регулировать ток воздуха. В чём основной плюс такой системы? Она очень проста, работает независимо от источников энергии. Однако из-за своей простоты она не позволит регулировать приток воздуха в автоматическом режиме. Кроме того, такая естественная вентиляция зависит от внешних факторов, например погодных условий. Поэтому, если у Вас котельная со сложной системой нагрева воды для разных целей, то лучше конечно устроить принудительную вентиляцию. Вентиляция котельной в частном доме, конечно может потребовать принудительного типа, но всё же для любой котельной нужна естественная вентиляция, чтобы обеспечивать подачу и забор воздуха в любых условиях, даже если отключат электроэнергию. Однако нужно помнить, что отверстие естественного забора воздуха должно быть на достаточном расстоянии от котла. Нельзя направлять воздух прямо на котёл, чтобы сквозняк шёл потоком прямо на котёл. Это как минимум не безопасно. Терморегуляторы для котлов отопления, конечно, могут решить эту проблему, но зачем лишний раз «напрягать» автоматику, если этого можно избежать?

Принудительная вентиляция. Чаще всего искусственная вентиляция делается как дополнение к естественной или же в случаях, когда создать естественную невозможно по определённым причинам. Такую систему создают из огнеупорных материалов, чтобы даже в экстренной ситуации при повышенных температурах ничего не прогорело внутри воздуховодов. Установка такого типа вентиляции требует профессиональных знаний, однако мы постараемся ниже разобрать основные моменты.

Принудительные вентиляционные системы или вытяжная вентиляция котельной

Искусственная вентиляция или климатические вентиляционные системы призваны изменять микроклиматическую обстановку в конкретных помещениях. В нашем случае это котельная. С учётом того, что в современных котлах установлены датчики, которые регулируют работу котла в зависимости от окружающих факторов, то поддержка микроклимата в котельной позволить не только обеспечить правильную работу котла, но и даже сэкономить. Такие системы представлены калориферами, фильтрами и вентиляторами, которые работают в кооперации. Среди таких систем различают такие типы:

• Приточно-моноблочная. Комплекс, который может устанавливаться практически в любых помещениях.
• Приточно-вытяжная. Приток и вытяжка воздуха в такой системе осуществляется механически, что позволяет регулировать температуру внутри помещения. Наверняка вы видели прототип таких комплексов в старых зданиях, когда из подвала раздаётся много шума. Конечно для дома эти системы не такие шумные, но всё же достаточно много создают неудобств. Поэтому устанавливаются в подвальных помещениях и преимущественно там, где нужна большая мощность котельного оборудования.

<center></center>

Вентиляция газовой котельной требует особенного внимания.

Вентиляция в котельной с газовым котлом — это отдельная история, ведь всегда где газ, там повышенная пожароопасность. Самый хороший и безопасный вариант — это турбированный котёл с двухконтурным коаксиальным выводом. В таком дымоходе по внешнему радиусу забирается воздух с улицы, а по внутреннему происходит выхлоп из котла. Кроме всего прочего, такой вывод повышает КПД котла, ведь при заборе воздуха, он уже прогревается благодаря тому, что по внутреннему радиусу происходит выброс горячего воздухе.

Вентиляционные системы — очень важная часть любой котельной, ведь прежде всего обеспечивает безопасность проживания в доме людей, осуществляя выброс вредных продуктов горения из дома наружу. Вентиляция в котельной — это также обеспечение котла для нормальной его работоспособности.

Применяя газовый котел в виде основного источника отопления и нагревания воды в частном доме нужно обязательно выполнять условия эксплуатации оборудования. Немаловажное условие при работе агрегата – вытяжка для котла, которая всегда требуется, несмотря на вид отопительного прибора.

Требования к вентилированию газовой котельной

Котлы небольшой производительности (до 60 кВт) располагаются на кухне при условии, когда она отвечает определенным требованиям:

• размеры помещения не менее 7,5 м³ при установке одного отопительного прибора, и не менее 13.5 при установке двух;
• потолок не менее 2 м при установке одного отопительного прибора, и не менее 2.5 при установке двух;
• площадь стекол в окнах не менее 3 см² на 1 м³ помещения;
• обязательное наличие в окнах рам и форточек;
• расстояние между отопительным прибором и стеновой конструкцией не менее 100 мм;
• стена покрыта огнестойким материалом;
• поступление свежего воздуха естественным путем (через нижние зазоры в дверях или специальные отверстия в стене).

Для более производительных котлов свыше 30 кВт нужно отдельное помещение с площадью более 15 м².

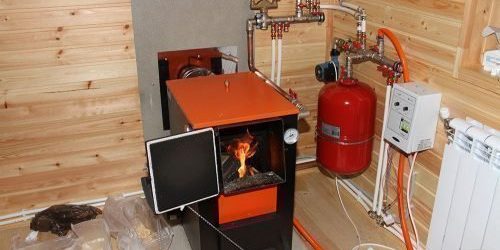

Требования к вентиляции твердотопливного котла и помещения

Основные условия к проведению вентиляции в котельной в частном доме – это соответствие определенной площади и объема. Это вызвано необходимой частотой воздухообмена за единицу времени, противопожарной безопасностью и регулярными осмотрами оборудования. Следовательно, для нормальной вентиляции котельной расстояние котла от стен и свободный доступ к нему должен быть обеспечен в зависимости от производительности агрегата:

1. Для котла производительностью до 30 кВт не менее 3,5 м².
2. Для теплового устройства от 30 до 60 кВт – 5 м².
3. Если у агрегата мощность больше 60 кВт, то площадь котельной – свыше 6м².

Кроме того, высота до потолка должна быть 2,2 м.

Дымоотвод отопительного прибора в частном доме

Дымоходы и их монтаж нуждаются в специализированном подходе и соблюдении определенных требований. Стенки дымоотвода обычно изготавливаются устойчивыми к перепадам температуры, к коррозии и воздействию химических соединений.

Вытяжка для котлов в частном доме должна отвечать строительным нормативам:

1. СНиП 41-01-2003 «Вентиляция и отопление жилых помещений».
2. СНиП 42-01-2002, 42-101-2003 «Рекомендации и требования к газораспределительным комплексам»

Таким образом, поддерживаясь этих законодательных актов, нужно соблюдать, чтобы дымоудаление соответствовало необходимому воздухообмену и ППБ. А для этого нужно вычислить высоту и сечение дымоотвода и воздуховода. При установке обходимо соблюдать следующие условия:

• труба должна быть выставлена строго вертикально;
• возвышаться над коньком крыши не более 0,5 м;
• общая высота венканала – не более 5 м;
• стыки в канале изолируются термостойким герметиком.

При соблюдении выше перечисленных требований, вентиляционную трубу для отопительного прибора можно смонтировать своими руками.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
3. Экологичность системы.
4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

1. Размещение в специально выложенном колодце из кирпича;
2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Керамическая вытяжка

Следует дать оценку, что керамический канал – идеальное решение для всех видов котлов в частном доме. Этот материал устойчив к высоким температурам. А также нейтрально относится к ядовитым химическим соединениям, которые могут образовываться при сгорании разного топлива. Каналы керамической вытяжки в основном располагаются вертикально из модулей с одной или двумя выемками.

В последнем варианте второй канал применяется для вентилирования котельной или для поступления воздуха к горелке котла. Обычно такие сэндвичи утепляют минеральной ватой, чтобы защитить их от охлаждения и возникновения конденсата. К тому же в утепленной трубе увеличивается естественная тяга. При устройстве такой керамической вытяжки должен остаться зазор для свободного прохождения воздуха между утеплителем и поверхностью колодца.

На рынке стройматериалов можно встретить комплекты керамических вытяжек в металлическом кожухе. Такая модель не нуждается в устройстве вентиляционных зазоров и монтируется на отопительный прибор как внутри, так и снаружи дома. Они могут эксплуатироваться с температурой выходящих газов до 450 градусов.

В то же время керамика хорошо впитывает влагу, поэтому у них обычно предусматривается лоток для сбора конденсирующейся влаги. А сам канал обеспечивается свободным доступом для обдува воздухом. Благодаря сглаженной поверхности в трубе, в ней обеспечена устойчивость против загрязнения и удобное очищение при обслуживании.

Для работы котлов на твердом топливе в частном доме применяются трубы, выдерживающие температуру 650 градусов. Кроме того они должны быть нейтральными к сгоранию сажи и эксплуатироваться в сухом состоянии.

Расчет системы вентиляции

Вычисление вентиляции в помещении с газовым котлом рекомендуется делать, учитывая следующие параметры:

• объем котельной;
• скорость воздушной массы;
• кратность воздухообмена;
• количество членов семьи.

Учитывая данные параметры, рассчитывается нужное сечение вытяжки для газового котла, при этом диаметр приточного отверстия вычислять нет необходимости, поскольку эти размеры должны быть равны. Если же котельная уже существует, но диаметр вытяжного канала меньше расчетной, нужно дополнительно делать принудительную вентиляцию. Для расчета можно использовать разные способы, ниже приведены два из них.

Вычисление вентиляции по количеству воздухообмена:

L = N × S × Н, где:

L — мощность котла кВт/ч;

N — кратность обновления воздуха;

S — площадь котельной;

Н — высота до потолка в м.

Вычисление вентиляции по числу членов семьи:

L = N × Lн, где:

L — мощность котла кВт/ч;

N — число членов семьи в доме;

Lн — минимальная норма потребления воздуха на одного человека:

во время отдыха — 20 м³/ч;

при пассивной деятельности — 40 м³/ч;

при физических нагрузках — 60 м³/ч

Подбор и монтаж оборудования

Воздухообмен естественным путем в котельном помещении достигается за счет приточного и вытяжного каналов.

При монтаже приточного канала необходимо:

1. Подготовить кусок пластмассовой трубы, фильтрующую сетку и обратный клапан. Сечение трубы подбирается в зависимости от мощности котла. В случае, когда производительность менее 30 кВт, то хватит 150 мм. Чем больше мощность, тем больше сечение.
2. Для создания правильного процесса горения и соответствующей вытяжки в частном доме, подачу воздуха нужно создать как можно ближе к топке котла. Поэтому отверстие в стене нужно пробить напротив горелки, но не выше его рабочей зоны. В отверстие вставляется отрезок трубы, и щели заделываются монтажной пеной.
3. Снаружи патрубок закрывается сеткой для предохранения от насекомых и мелких животных. Внутри трубы нужно установить обратный клапан для защиты от обратной тяги на улицу.
4. Трубы для вытяжки в котельном помещении при естественном вентилировании устанавливаются только вертикально, при этом высота их не должна быть меньше 3,5 м.

Сейчас многие пользователи не задаются вопросом перед выбором той или иной приточной вентиляции, так как оптимальным решением будет установка комбинированной системы воздухообмена.

Система вентиляции в котельной играет важную роль, особенно в отопительный период, когда дома редко проветриваются. Даже новичок в строительном деле способен оборудовать естественную или принудительную вентиляционную систему, если тщательно подготовиться к работе, выполнить необходимые расчёты и действовать по заранее спланированной схеме. Ответы на все вопросы относительно построения вентиляционных чертежей можно найти в данной статье.

Зачем нужна?

Правильная вентиляция – это важный фактор, который влияет на микроклимат внутри помещения. Если оно регулярно проветривается, существенно снижается риск возникновения грибка, плесени на стенах и потолке. Низкая вероятность возникновения аллергических реакций, астмы, прочих болезней у людей, которые большую часть времени проводят в таком помещении (живут в нём или работают).

Особенно важно организовывать правильную вентиляцию с притоком свежего воздуха в тех помещениях, где нет возможности открывать окна для проветривания или в вообще не оборудованных окнами, в квартирах и офисах с пластиковыми окнами (как устроить приточную вентиляцию своими руками?).

Требования

В холода задача владельцев частных домов — поддержание комфортного микроклимата в комнатах. Для этого дом стараются утеплить, прогреть. Чтобы не впустить внутрь слишком много холодного воздуха, помещения реже проветриваются (посмотреть пошаговую инструкцию по обустройству вентиляции в частном доме можно здесь).

По правилам, котельная должна тщательно проветриваться, так как нарушения в работе приводят к возникновению аварийной обстановки. Если отработанный воздух не заменяется свежим, сгораемые вещества из отопительного агрегата попадают на трубы, из-за чего снижается эффективность работы газового котла и падает температура внутри дома.

При некачественной работе системы проветривания в замкнутом пространстве скапливаются избытки угарного газа, что пагубно отражается на здоровье людей, находящихся в близлежащих помещениях.

Качественная система проветривания обеспечивает:

1. Продление периода эксплуатации котельного оборудования.
2. Хороший микроклимат внутри дома.
3. Регулярный приток свежего, обогащённого кислородом воздуха.
4. Защиту от плесени, грибка.
5. Защиту от появления продуктов горения в воздухе внутри дома.
6. Работу котла с высокой отдачей.

Требования и нормы к вентиляции газовой котельной в частном доме прописаны в системе нормативных документов в строительстве (СНиП). Выполнение требований СНиП хозяевами частных домов контролируется сотрудниками газовой службы. Требования:

1. Система вентиляции должна за час не менее трёх раз обновить воздух.
2. Поток свежего воздуха поступает суммарно в таком же количестве, как в вытяжку вместе с учётом потребности горения газа.
3. Вытяжная труба должна находиться в верхней части потолка котельной. Её диаметр — около 1,3 метра.

Внимание Один из нормативных документов, на который ориентируются газовые службы — СниП. Газоснабжение 2.04.08–87.

Виды систем

Естественная приточная

Такая вентиляция применяется в небольших частных домах, оборудованных маломощными отопительными приборами. Отверстия для притока чистого воздуха извне оборудуются в противоположных концах котельной. Например, если котёл установлен напротив двери, то вытяжное отверстие оборудуется над газовым устройством, чтобы воздух двигался снизу через всю комнату и поднимался к вытяжке. Окно может находиться на любой стене.

Если в котельной есть форточка, необходимо регулярно проветривать помещение, открывая форточку. Для постоянного притока свежего воздуха извне рекомендуется проделать в стене отверстие диаметром не менее 150–200 мм. Для бурения стены нужен перфоратор либо дрель с насадкой-коронкой (узнать о важных особенностях установки вентиляции в стене своими руками, а также посмотреть схему прокладки можно здесь).

Если в стене уже есть вентиляционная шахта, на ту её часть, которая выходит в помещение, устанавливается решётка, а на другой конец (выведенная на кровлю труба) — колпак, защищающий трубу от попадания в неё воды и мелкого мусора (каковы особенности монтажа выходов вентиляции своими руками?).

Все отверстия как внутри помещения, так и снаружи должны оснащаться решётками, так как без решётки в вентиляционную систему может попасть мусор, вода, мелкие грызуны.

Принудительная

Искусственная вентиляция применяется, когда естественного проветривания помещения недостаточно. Потребуется установить в котельной канальный вентилятор или комбинированную систему с несколькими фильтрами (для отсеивания мелкого мусора, пыли), водяного нагревательного элемента (калорифера) и вентиляторов.

Система работает так: воздух поступает в камеру, а продукты сгорания выводятся с нужной для воздухообмена скоростью. Перед покупкой вентилятора необходимо рассчитать его производительность. По требованиям СНиП, за 1 час воздух в котельной должен поменяться не менее 3 раз. Например, если объём котельной – 10 м³, то 10 х 3 = 30 м³/ч – минимальная производительность вентилятора.

Подробно о том, как все рассчитать и сделать монтаж принудительной вентиляции, читайте тут.

Как правильно сделать своими руками?

Схемы и расчёт

Схема естественной вентиляции:

1. Приток воздуха располагается напротив вытяжки.
2. Вывод воздуха осуществляется через вытяжную трубу, начало которой — на потолке, а конец — выше конька кровли. Если систему вентиляции располагают на стене, то делать это нужно как можно ближе к потолку.

Схема искусственной вентиляции:

1. Вывод трубы с вентилятором должен производиться либо через крышу на улицу, либо через стену за пределы дома.
2. Вывод воздуховода — в существующую вентиляционную шахту с вентилятором.

В отопительный сезон вентилятор для вытяжки рекомендуется не выключать, оставляя его работать на регулярной основе.

Вычисление вентиляции для котельной с газовым котлом выполняют с учётом площади помещения, кратности воздухообмена, количества членов семьи, регулярно проживающих в доме. По этим параметрам можно рассчитать нужное сечение вытяжки для газового котла.

ВниманиеФормула для расчёта по количеству воздухообмена:

L (мощность котла, кВт/ч) = N (кратность обновления воздуха) × S (параметры помещения) × Н (высота потолка котельной, м).

ВниманиеФормула для расчёта по числу членов семьи:

L (мощность котла, кВт/ч) = N (число членов семьи) × Lн (минимальная норма потребления воздуха на одного человека, м³/ч).

Общепринятые минимальные нормы потребления воздуха на одного человека:

• сон – 20 м³/ч;
• отдых – 40 м³/ч;
• активная деятельность – 60 м³/ч.

Схема вентиляции котельной:

Материалы и инструменты

Основные материалы и инструменты:

1. Перфоратор или дрель с насадкой-коронкой.
2. Пила для обработки труб.
3. Инструменты для разметки — линейка, карандаш.
4. Трубы-воздуховоды, переходники к ним.
5. Защитные решётки.
6. Переходник с обратным клапаном.
7. Защитные гильзы для перекрытий.
8. Саморезы, дюбели, монтажные хомуты.
9. Герметик или монтажная пена.
10. Ножовка.
11. Средства защиты: перчатки, очки.

Монтаж

Монтаж естественной вентиляции:

1. Намечается место монтажа. Делаются необходимые расчёты, создаётся схема или чертёж.
2. К стене прикладывается труба, отмечаются её габариты.
3. Перфоратором делается сквозное отверстие с уклоном 60 градусов наружу для стока конденсата (при вытяжной вентиляции уклон не делается, труба устанавливается ровно).
4. В готовое сквозное отверстие вставляется труба с прокладкой утеплителя и решёткой снаружи.
5. На часть трубы внутри дома и стену дюбелями крепится корпус с обратным клапаном (как сделать обратный клапан для вентиляции своими руками?).

Монтаж принудительной вентиляции:

1. В стене делается сквозное отверстие с уклоном в сторон улицы. Рекомендуется работать перфоратором или дрелью с алмазной коронкой.
2. В отверстие устанавливается труба.
3. Щели между стеной и трубой заливаются герметиком или запениваются.
4. Монтируется канальный вентилятор.
5. Прокладывается и подключается электропроводка.
6. Устанавливается остальное оборудование — фильтры, датчики, шумопоглотитель.
7. С обеих сторон трубы крепятся решётки.

Больше о том, как произвести монтаж вентиляции своими руками, мы рассказывали в отдельной статье.

Советы по эксплуатации

• Чтобы система вентиляции работала без перебоев, исправно, перед каждым отопительным сезоном её необходимо тщательно подготавливать к работе: осматривать, чистить, менять фильтры.
• Не нужно жалеть средств на замену деталей и элементов, которые, на взгляд хозяина частного дома, выглядят изношенными, вышли из строя или ухудшают функционирование системы вентиляции.

Чтобы смонтировать вентиляционную систему в частном доме собственными руками, достаточно действовать аккуратно, следуя заранее подготовленной схеме, тщательно произвести все расчёты, чтобы вентиляция в котельной была сделана строго по нормам и требованиям СНиП. Тогда можно подойти к отопительному сезону готовым и избежать штрафов за некорректно установленное оборудование от сотрудников местной газовой службы.

Установив на твердотопливный или газовый отопитель дополнительный вентилятор, можно оптимизировать горение в топке, повысив КПД агрегата и одновременно сократив расход топлива. Если изначально такие нагнетатели использовались в промышленных установках, то сегодня они активно применяются и в быту. Вентилятор для котла может быть изготовлен самостоятельно, что позволяет сэкономить на покупке заводских агрегатов.

1 Конструкция и принцип действия</span></h2>

В зависимости от типа отопительного котла и разновидности топлива, на котором он работает, могут использоваться дутьевые и тяговые вентиляторы. Первые устанавливаются на входе подающего воздух патрубка и нагнетают кислород, необходимый для горения.

Тяговые вентиляторы монтируются непосредственно внутри дымоходного канала, создают разряжение, и котел сам начинает втягивать большее количество воздуха, который сжигается в топке.

Вытяжные нагнетатели, используемые в автономных твердотопливных котлах, могут включать следующие элементы:

• Крепежная плита.
• Жаростойкая металлическая крыльчатка с изогнутыми лопатками.
• Электродвигатель производительностью 20−50 Вт.
• Разъем для питания кабеля.
• Пульт контроля с органами управления.
• Капиллярная трубка и колба для температурного датчика.
• Силовой провод с вилкой.

Стандартные заводские вентиляторы крепятся к прочному металлическому корпусу, который располагается на задней стенке котла рядом с трубой дымохода. Температурный датчик находится в колбе и вставляется в гильзу в водяной рубашке. Пульт управления нагнетателем для удобства устанавливают отдельно или совмещают с блоком автоматики отопительного котла.

‘ >УСТАНОВИТЕ ШИБЕР НА ВЕНТИЛЯТОР!

Принцип действия вентилятора заключается в принудительном отводе горячих газов из теплообменника напрямую в дымоход. Отдельные модели дымососов могут увеличивать или уменьшать интенсивность вращения крыльчатки, что позволяет оптимальным образом управлять работой топливного котла.

Принцип действия твердотопливного котла с установленным вентилятором выглядит так:

• Топливник отопителя заполняют дровами, после чего выполняют розжиг котла.
• Открывают поддувало и закрывают загрузочную дверцу.
• Включают с пульта управления вентилятор, устанавливают его производительность.
• Как только котёл разгорится и прогреется, частоту оборотов крыльчатки снижают до минимума.
• При разогреве теплоносителя до критических показателей встроенная в нагнетатель автоматика отключит работу дымососа.

Правильно отрегулированный вентилятор позволяет не только улучшить характеристики работы котла, но и полностью исключает попадание дыма внутрь помещения. Тем самым обеспечивается полная безопасность эксплуатации техники и комфорт проживания в частном доме. Домовладельцу потребуется лишь правильно настроить работу крыльчатки, так как при минимальных оборотах интенсивность горения уменьшается, а при повышении частоты вращения дымососа часть тепловой энергии будет уходить в трубу.

РекомендуемКотёл отопления длительного горения на твёрдом топливе

2 Разновидности тяговых вентиляторов</span></h2>

Сегодня в продаже можно найти различные модификации тяговых вентиляторов, предназначенных для дровяных каминов, твердотопливных и газовых отопительных котлов. Правильно подобрав тот или иной тип вентилятора, можно будет обеспечить существенное увеличение эффективности работы тепловых установок.

Наибольшее распространение получили следующие типы дымососов:

• Крышный каминный и печной.
• Накладной.
• Центробежный канальный.
• Котловой.

Накладные дымососы, предназначенные для бытовых отопительных котлов, имеют полукруглую площадку и фиксаторы стяжки. Монтируется такой вентилятор для котла на твердом топливе на вертикальный участок неутепленного дымохода. Накладные дымососы отличаются эффективностью работы, имеют простую и надежную конструкцию, но правильно настроить такое оборудование бывает затруднительно.

Канальные вентиляторы для котлов на твердом топливе имеют собственный корпус с двумя крепежными патрубками и фланцами. Агрегат устанавливают горизонтально или вертикально в разрыв дымоходной трубы. Принцип работы такого вентилятора аналогичен котловой вытяжке. Дымосос канального типа получил наибольшее распространение, что объясняется его функциональностью, простотой эксплуатации и возможностью тонкой настройки частоты вращения крыльчатки. Вся работа канального вентилятора может полностью управляться автоматикой.

‘ >Вентилятор на котёл с 30 топкой

Электрические вытяжки для печек и каминов насаживаются на оголовок дымохода, фиксируясь распорными болтами. Силовой кабель питания проводится по трубе и подключается напрямую к электрощитку или УЗО.

При выборе типа и мощности вентилятора необходимо исходить из трёх основных критериев:

• Тип монтажа на оголовке, трубе или внутри котла.
• Мощность электродвигателей выбирают в зависимости от производительности котла.
• Для накладных моделей необходимо учитывать диаметр неутепленного газохода.

Основой вентилятора для отопительного котла станет электродвигатель, который отвечает за работу этого оборудования. На сегодняшний день используется три основных типа электромоторов для нагнетателей:

• Асинхронные электродвигатели.
• Синхронные моторы.
• Электро-коммутируемый двигатель.

Чаще всего используется именно последний вариант, так как он позволяет оперативно изменять число оборотов крыльчатки и регулировать тем самым работу вентилятора. Однако при наличии такого привода появляются определенные сложности с выбором регуляторов температуры. Также недостатком вентиляторов с электро-коммутируемым двигателем является их высокая стоимость.

Вентиляторы с синхронными двигателями отличаются простотой конструкции и имеют доступную стоимость. К недостаткам этого типа оборудования относят ограниченные возможности регулировки и низкий крутящий момент при запуске мотора.

Асинхронный электродвигатель имеет многочисленные преимущества. Он удобен и прост в эксплуатации, отличается надежностью конструкции. К минусам привода этого типа относятся высокие пусковые токи. Соответственно, необходимо правильно организовать силовую часть, которая позволит запускать в работу такое требовательное к параметрам напряжения оборудование.

РекомендуемБытовые котлы на жидком топливе: правила выбора и монтажа

3 Причины для установки нагнетателя и стоимость</span></h2>

Использование вентилятора, который нагнетает кислород в топку и отбирает у продуктов горения их тепло, позволяет существенно повысить коэффициент полезного действия котельной установки. Топовые модификации газовых и твердотопливных котлов изначально оснащаются такими дымососами, работа которых полностью согласована с отопительной установкой. Но большинство заводских моделей отопителей и самодельных установок не имеют вентиляторов, что несколько снижает эффективность работы оборудования.

Установка вентилятора на газовый и твердотопливный котел будет необходима в следующих случаях:

• При проблемах с тягой, в том числе и по причине пробок в газоходе и многочисленных поворотов дымохода, завоздушивании ветром, сужения диаметра трубы.
• При трещинах в кирпичном дымоходе, что приводит к просачиванию в помещение гари.
• Из-за неправильно рассчитанной высоты дымохода появляются проблемы с тягой, когда срез трубы попадает в зону ветрового подпора.
• Когда из-за особенностей конструкции отопителя котел при открывании дверцы дымит в помещение.

Устанавливать вентилятор на котел, не согласовав работу отопителя и нагнетателя, не рекомендуется. В последнем случае может отмечаться существенное ухудшение показателей эффективности котла, могут появиться проблемы с растопкой дров, а после полного сгорания топлива в помещение из топки может попадать угарный газ.

‘ >Какой котел выбрать? Конденсационный или конвекционный?

Не стоит рассматривать вентиляторы для котлов как единственную возможность решения проблем с тягой. При таких неисправностях следует отремонтировать дымоход, провести сервисное обслуживание котла и настроить высоту трубы над крышей. Только такой комплексный подход позволит увеличить КПД котла и сделает его работу полностью безопасной.

Стоимость вентиляторов для котлов может существенно различаться. В зависимости от конкретной модели и ее типа дымосос обойдется покупателю в 3−6 тысяч рублей. Автоматика с учетом ее возможностей и функционала будет стоить 3−5 тысяч рублей. Экономить на вентиляторе и блоке управления не стоит, так как некачественное оборудование не сможет обеспечить необходимую эффективность функционирования отопителя, а нагнетатели будут далеко не самыми надежными.

РекомендуемКак устроенный лопастной вентилятор: принцип действия

4 Самостоятельное изготовление вытяжного агрегата</span></h2>

Изготовить своими руками вентилятор для твердотопливного котла не составит особой сложности. Потребуется лишь сбалансировать крыльчатку, лопасти которой должны иметь одинаковый вес и форму.

Для изготовления самодельного дымососа потребуется следующее:

• Самодельный металлический короб или улитка.
• Электродвигатель с мощностью в 150 Вт и вал с 1400 оборотами в минуту.
• Шпильки с гайками и другой крепеж.
• Вал с вентиляционными отверстиями для охлаждения крыльчатки.
• Кабель питания.
• Блок управления.

Проще всего выполнить дымосос для котла, купив заводской электромотор, имеющий рабочее колесо и охлаждаемую крыльчатку. Всё, что потребуется сделать, — это сварить металлический короб, разместить внутри него электромотор, крыльчатку и подключить нагнетатель к отопительному котлу.

Если же планируется самостоятельное изготовление крыльчатки, то делать ее следует строго по имеющимся чертежам. Лопасти вырезают из металлического листа, после чего слегка прихватывают их сваркой и балансируют выполненный вал. Изготовленную своими руками крыльчатку устанавливают на электромотор и проверяют качество вращения. В правильно выполненном нагнетателе должно полностью отсутствовать биение лопастей, не только ухудшающее качество подсоса воздуха, но и приводящее к серьезным поломкам дымоотводящей системы и всего твердотопливного котла.

Используемая автоматика может существенно различаться в зависимости от функционала твердотопливного котла. Простейшие варианты имеют температурный датчик и диммер, который уменьшает или увеличивает количество оборотов в зависимости от нагрева теплоносителя. Также в продаже можно найти автоматические блоки управления с расширенной логикой, полностью интегрирующиеся в автоматику котла и позволяющие максимально эффективно управлять вентилятором в зависимости от параметров работы отопителя.

‘ >Вентилятор твердотопливного котла

Установка дополнительного дымососа на твердотопливный котёл позволит существенно улучшить показатели его эффективности и топливной экономичности. Необходимо лишь правильно подобрать нагнетатель, который по мощности должен соответствовать параметрам отопительного оборудования. Возможно также изготовление вентилятора своими руками, чтобы сократить затраты на обогрев частного дома.

‘ >вентилятор RV05RK1 (для котла длительного горения)Фото Используемые источники:

• https://vozduhstroy.ru/ventilyaciya/v-kotelnoj.html
• https://tverdo-kotel.com/kak-sdelat-ventilyatsiyu-v-kotelnoj/
• https://aeroclima.ru/ventilyaciya/v-kotelnoj-chastnogo-doma/
• https://okcomfort.com/elektrika/ventilyacia/kak-sdelat-v-kotelnoy.html
• https://oventilyacii.ru/otoplenie/kak-vybrat-ventilyator-dlya-kotla-na-tverdom-toplive.html
