Типы отопления. Обзор систем.

Я понял, что циркуляция в системах 2-ух трубного отопления — больная тема В моем случае разводка выполнена МП-трубой диаметром 16. Чуть греет одна батарея, и совсем не греет вторая (дальше от стояка). Сантехники не знают, почему нет циркуляции. Говорят, что большое гидравлическое сопротивление. К системе отопления подключали манометр. Давление изменяется от 4.5 бар до 5.5 бар (нарастает в течение 30 сек и спадает в течение 60 сек.). Разность давлений в подаче и обратке не смогли определить, по причине изменения давления и слабой точности манометра (цена деления -0.2 бар), но она не более 0.1. Было решено поставить в квартире на подачу циркуляционный насос. Есть разные мнения о действенности данного метода.

1. Для создания нормальной циркуляции достаточно самого слабенького циркуляционного насоса (ведь одна батарея чуть греется).
2. Т.к. насос работает в системе центрального отопления, то он должен прокачивать весь стояк и пересиливать насосы насосной станции (это мнение продавца насосов, и он говорит, что есть отрицательный опыт применения малых циркуляционных насосов).

<index>

В системах отопления с естественной и принудительной циркуляцией используется циркуляционный насос. Это прибор, который изменяет скорость жидкости без изменения номинального давления. В системе отопления он нужен для эффективного нагрева. Установка циркуляционного насоса не является сложной задачей, с минимальными навыками в этой работе можно сделать монтаж самостоятельно.

Особенности циркуляционных насосов

В системах с принудительной системой циркуляции насос устанавливают для увеличения теплоёмкости. Правильная установка циркуляционного насоса в системе отопления позволяет изменять тепло, которое передаётся в зависимости от наружной температуры при поддержании стабильности отопления в помещении.

Существует два типа такого оборудования: с сухим и мокрым ротором. Приборы с сухим ротором имеют повышенный КПД (около 80%), не создают много шума и требуют постоянного ухода. Работа устройства, имеющего мокрый ротор, другая, оно — с низким КПД (около 50%), более шумное, и его производительности достаточно для обогрева любого частного дома.

30 лет назад в домах использовалось так называемое вертикальное центральное отопление, которое работало от жидкости, циркулирующей по трубам, а источником тепла являлся газовый котёл или печь с дровами. Сейчас произошёл переход к строительству частного жилья с использованием обогревателей с насосом, что имеет следующие преимущества:

1. Скорость теплоносителя увеличивается.
2. Тепло, производимое котлом, быстро доставляется к радиаторам и возвращается на место.
3. Процесс нагрева значительно ускоряется.
4. Скорость выше, поэтому такое же количество тепла может быть подано в трубы с меньшим диаметром. Другими словами, труба с принудительной циркуляцией воды в насосе дешевле. Теперь ствол можно обернуть с минимальным отклонением и усложнить. Главное — сделать правильный подбор насосного блока и установить давление.
5. Внутренний насос для циркуляции воды в отопительной системе позволил иметь тёплые полы и эффективные закрытые системы, работающие под высоким давлением.
6. Удалось снять трубы, которые проходят вдоль стен и не всегда гармонируют с кухонным интерьером. Сейчас тепловые линии вмонтированы в стены, под пол и за подвесной потолок.

В качестве основного недостатка насосов можно отметить, что, если есть необходимость частого отключения циркуляционного насоса, должен быть установлен или подключён генератор.

Функционирование устройства

Несмотря на большое количество информации, многим трудно понять, куда и как правильно установить циркуляционный насос для обеспечения принудительной циркуляции воды в системе отопления дома. Нужно следовать инструкции. Часто этот блок расположен на обратном трубопроводе, что приводит к следующим ситуациям:

1. Температура жидкости в поставках значительно выше, поэтому насос не работает.
2. Плотность горячей воды меньше.
3. Статическое давление в трубопроводе выше, что облегчает функционирование прибора.

Читайте также:  Как подключить однофазный счетчик электроэнергии и автоматы

Иногда, попадая в помещение, где установлен котёл, обеспечивающий отопление в квартире, можно увидеть, что система основана на возврате. Можно сказать, что это единственно правильное решение, даже если не знать о центробежном приборе, который может стоять в выходной трубе.

В чрезвычайной ситуации и в результате увеличения давления срабатывает предохранительный клапан, который выпускает пар из котла. Если действие не завершено, клапан обеспечивает сброс давления, и в результате происходит взрыв корпуса котла.

Опыт показывает, что не более 5 минут после начала процесса нагрева срабатывает защитный клапан. Если установить прибор на обратном трубопроводе, пар в нем не появляется, а время до аварии увеличится до 20 минут. То есть, если установить обратный клапан, взрыв предотвратить не получится, но задержать его, чтобы выиграть время для принятия решения, можно.

Принцип работы насосов

Циркуляционные устройства работают на электричестве. Существует два подхода системы, что ведёт к их разделению на устройство «сухого» и «мокрого» типа. Принцип работы сухой цепи заключается в том, что привод является полностью изолированным от каждого насоса и турбины, а вращение передаётся через вал. Как правило, такие устройства довольно массивные.

Сухие насосы для циркуляции воды в системе отопления — это мощные и эффективные устройства, обеспечивающие очень высокую скорость потока и высокое давление в системе. Без них трудно управлять отоплением. В квартире или частном доме устанавливать их необходимо. Однако, есть некоторые недостатки:

1. Вал, который передаёт вращение — это сложная система уплотнения, предотвращает утечку жидкости под давлением. Эти уплотнения постепенно изнашивается, что требует регулярного профилактического обслуживания, включая замену на новые.
2. Работа насоса всегда сопровождается звуковым эффектом с воздушным охлаждением.

Читайте также:  Принцип работы дымогенератора для холодного копчения

Наконец, система является очень дорогостоящим выбором, лучшим вариантом будет покупка насоса с «мокрым ротором». Вертикальный насос с «мокрым ротором» также бывает различных типов.

Однотрубные и двухтрубные системы

Специалисты проводят различие между двумя схемами нагрева с принудительной циркуляцией теплового агента — однотрубной и двухтрубной. От выбора того или иного варианта зависит не только расположение схем, но и длина трубопроводов, а также тип и количество оборудования для отключения, регулирования и контроля.

Однотрубная система отопления характеризуется последовательным включением нагревательных радиаторов в цепь. Теплоноситель возвращается через отдельный трубопровод в котёл только после того, как он поворачивается поочерёдно через все устройства системы. Недостатком этого метода является то, что радиаторы, которые ближе к тепловому блоку, становятся теплее, чем удалённые, и это снижает тепловую эффективность и срок службы оборудования. Ввод циркуляционного насоса в цепь и выравнивание температуры достигается во всех точках системы.

Двухтрубная компоновка имеет преимущества перед однотрубной, поскольку все отопительные приборы соединены параллельно с линиями подачи и возврата, что способствует равномерному распределению температуры по всем комнатам. Принудительная циркуляция хладагента приводит к повышению эффективности системы и возможности регулирования её тепловой мощности.

Монтаж своими руками

Важно знать, как правильно установить насос на отопление. Также нужно знать, какой насос поставить в систему отопления. Каждый блок поставляется с инструкцией, которую тщательно изучают, чтобы правильно выполнить установку самостоятельно. Вся жидкость сливается из системы, часть трубы отрезается в месте, где должен быть установлен насос.

Во многих случаях требуется очистка старой системы, в которой накапливается грязь и ржавчина. Через сливной кран это сделать неудобно из-за небольшого поперечного сечения отверстия, поэтому используют место разреза. С одной стороны подсоединяют шланг, через который подпитывают воду под давлением, а с другой стороны вода вытекает.

На участке для насоса монтируют байпас. Это необходимо в случае отказа устройства или отключения электроэнергии. Затем охлаждающая жидкость будет проходить через основную линию, кран которой открывается вручную. Лучше ставить вместо обычного шарового крана автоматический, который реагирует на изменение давления в системе.

Читайте также:  Зануление и заземление: отличие в защитных схемах

На байпасе ставят два шаровых крана с каждой стороны насоса, чтобы отключить воду для технического обслуживания или, если необходимо, удалить её. В верхней части обводной линии установить клапан для выпускания воздуха вертикально. Для установки насоса рекомендуетсяиспользовать следующую последовательность действий:

1. Слить воду и очистить систему отопления.
2. Систему, которая эксплуатируется в течение долгого времени, рекомендуется промывать пару раз, наполняя её водой и затем сливая её.
3. Врезать в установленное место, в соответствии с планом, приобретённый насос, следуя принципу управления энергией.
4. После установки заправить прибор жидкостью (водой).
5. Проверить работу отопительной системы. В случае каких-либо ошибок необходима их строгая коррекция.
6. Удалить накопленный воздух из системы с помощью центрального винта. Исходящая вода является признаком того, что операция проведена верно.
7. Включить вмонтированный насос после его заполнения водой. При подключении оборудования к сети рекомендуется использовать автоматический предохранитель со специальным флагом.

Предохранитель имеет дополнительную функцию в качестве переключателя. Чтобы установить дополнительный насос в системе, следует обратить внимание, что он включается только после сигнала реле. Для синхронизации в работе обоих насосов нужно подключить второй прибор к реле или использовать альтернативное параллельное соединение.

Установка фильтра

Чтобы насос работал надёжнее и длительнее, проходящая через него охлаждающая жидкость должна быть абсолютно чистой. В противном случае подшипники и рабочее колесо могут просто разрушаться от попадания сторонних предметов в них. Фильтр грязи, который установлен перед ним в процессе охлаждения, захватывает все загрязняющие вещества, песок и другие мелкие абразивные частицы, что появляются в системе. Фильтры всегда можно поменять.

В качестве фильтра грязи можно применять обычный грубый фильтр, используемый в системе водоснабжения. Это небольшой кусок трубы с внешней ловушкой грязи.

В прямом разрезе есть металлическая конструкция, которая отсекает мусор, что может повреждать оборудование. Весь мусор должен оседать в трубе, которую можно периодически очищать, отвинчивая пробку на её конце. Нельзя допускать засорения.

</index>

Главный принцип работы отопления

Любой вид отопительной системы является замкнутым. В простом варианте любая схема разводки может быть рассмотрена как кольцо, состоящее из труб. В нем циркулирует горячая жидкость от нагревательного котла в приборы отопления, находясь в них какое-то время. Теплоноситель отдаёт при циркуляции тепловую энергию, и вновь направляется внутрь котла для нагрева. Цикл периодически повторяется.

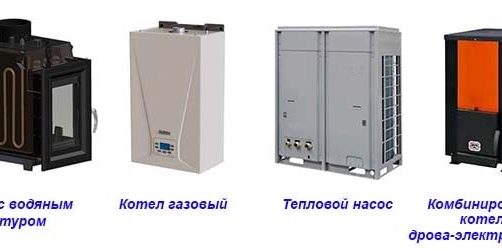

Любая схема отопления включает в себя:

• Нагревательный котёл
• Соединительные системные трубы
• Радиаторы или аналогичные приборы отопления
• Арматуру
• Расширительный бак
• Циркуляционный насос

Базовые виды схем отопления

Все виды схем можно разделить на 4 подтипа: открытые и закрытые, насосные и самотечные.

В самотечной системе частного дома (система с естественной циркуляцией) движение теплоносителя происходит путём естественной циркуляции. Путем соблюдения простых законов физики система монтируется так, что не требует наличия дополнительного насоса. Хорошо подходит для небольших одноэтажных домов

В принудительной схеме водяного отопления частного дома жидкости происходит вследствие действия циркуляционного насоса. При использовании такой системы трубы можно монтировать в стены, в пол, проводить по потолку, прятать их от человеческих глаз. При правильном подборе насоса водяное отопление будет работать успешно. Такие схемы разводки отлично подходят для двухэтажных домов.

Открытая система от закрытой отличаются расширительным баком. В закрытой системе используется мембранный бак. Он позволяет поддерживать в системе нужное давление и компенсирует расширение теплоносителя.

Теперь давайте разберем каждую схему поподробнее.

Самотечная система обогревания, достоинства и недостатки

В этом виде системы отопления частного дома горячая вода, подогретая внутри котла (обычно твердотопливного), движется наверх, после чего оказывается в отопительных батареях. От них тепло идет в помещение и снова направляется в обратный трубопровод. Из него уже попадает в нагревательный котёл. Постоянное движение нагретой воды обеспечивается необходимым наклоном подающего(прямого) трубопровода и обратки, а так же применением труб различного диаметра. Для подачи от котла используются трубы меньшего диаметра, а для обратки, трубопровода, в котором вода направляется в котёл, большего.

Самотечная схема разводки системы водяного отопления частного дома обладает специфическим устройством в виде открытого, соединённого с внешним пространством, расширительного бака, смонтированного вверху трубопровода. Бак предназначается для забора части воды при её нагреве, поскольку этот процесс сопровождается увеличением объема теплоносителя. Расширительный бак, заполненный водой, создаёт гидравлическое давление в системе отопления, нужное для движения жидкости.

При остывании воды её объем уменьшается. Часть жидкости из открытого бака снова поступает в систему трубопровода. При этом обеспечивается необходимая непрерывность циркуляции потока воды.

Самотечная система отопления имеет следующие преимущества:

• Равномерность распределения тепловой энергии
• Устойчивое действие
• Автономность от электросетей

У самотечной системы отопления есть и недостатки:

• Сложный монтаж. Требуется соблюдение угла уклона трубопроводов
• Значительная протяженность труб
• Потребность применения разнокалиберных труб
• Инерционная система. Она снижает степень управления отопительным процессом
• Потребность нагрева воды до относительно высокой температуры, что ограничивает использование полипропиленовых материалов для труб
• Значительный объем трубопровода
• Невозможность подключить «тёплые полы»

Схема отопления с насосом

В частных жилых домах нередко используется отопительная схема с принудительным движением воды. Обеспечивается это воздействием циркуляционного насоса, подключаемым к электросети. В данной системе разводки отопления возможно использование любых материалов для труб, например, полипропиленовых. Также применимы разные способы монтажа отопительных приборов.

Отопительные схемы разводки с принудительным движением воды оборудованы закрытым расширительным баком мембранного типа. Он может быть смонтирован в любой части системы, но чаще монтируется вблизи котла. Соответственно, отопительные системы с принудительным движением теплоносителя часто называют закрытыми.

Однотрубная схема отопления

Как правило, эта схема разводки системы применяется в частных одноэтажных домах и отличается лёгким монтажом, малыми трудозатратами и невысокой стоимостью. Радиаторы подключаются к трубе отопления последовательно. Отвод отработанного теплоносителя не предусмотрен. Такая схема водяного отопления имеет немало недостатков при обогреве частного дома:

• потере тепловой энергии – каждый следующий отопительный прибор будет нагреваться меньше предыдущего;
• невозможности регулировать интенсивность нагрева в одном помещении без аналогичных последствий для остальных. Снижая температуру в одном из радиаторов, произойдёт неизбежное охлаждение всех последующих батарей отопления;
• необходимости дополнительно оборудовать отопительную систему насосом для поддержания в ней рабочего давления.

Имеются технологические приёмы, с помощью них можно частично избавиться от перечисленных проблем. Улучшить работу однотрубной схемы разводки можно с помощью специального оборудования: термостатических клапанов, радиаторных регуляторов, воздухоотводов, балансировочных вентилей. Их применение несколько повысит стоимость монтажа, но зато позволит понижать или понижать температуру в одном из радиаторов без нежелательных изменений температуры в остальных отопительных приборах.

Двухтрубная схема отопления

Такая система водяного обогрева широко используется в домах любой этажности. Её особенностью является подача воды к радиатору по одной трубе, а отвод – по другой. Происходит не последовательное, а параллельное подключение теплообменников к системе отопления.

Основные преимущества:

• к каждому радиатору подаётся теплоноситель с одинаковой температурой;
• появляется возможность установки терморегулятора на радиаторы для настройки нужного температурного режима в каждом отдельном помещении;
• отключение или неисправность одной из батарей никак не скажется на работе остальных.

Система имеет ряд недостатков. Для её устройства требуется большое количество труб и соединительных элементов, что приводит к повышению степени сложности монтажных работ и к более высокой стоимости всей водяной отопительной системы.

Схема отопления теплыми полами

Теплый пол обеспечивает горизонтальное тепловое излучение, поддерживая более высокую температуру на уровне ног и её снижение до комфортного уровня на большей высоте. В районах с теплым климатом схема может использоваться в качестве единственного источника тепла. В северных широтах её необходимо сочетать с монтажом радиаторной отопительной системы.

Конструктивно система теплого пола представляет собой сеть трубопроводов. Нагрев может производиться от любых источников тепла.

Преимущества системы:

• равномерное распределение тепла по всему объёму помещения;
• улучшение эстетического вида помещения из-за отсутствия труб и радиаторов.

Самотечная система «Паук»

Вертикальная отопительная схема разводки частного дома с верхним разливом без использования циркуляционного насоса получила название «Паук». Основным достоинством является полная автономность от газа или электричества, что особенно востребовано в сельской местности или в дачных поселках. В схеме перемещение теплоносителя происходит за счет разности температур на входе и выходе нагревательного устройства. При условии отсутствия газа и электричества лучше всего использовать твердотопливный котел.

Принцип работы «Паука» основан на законах физики – горячая вода устремляется вверх, вытесняя вниз холодную. В результате нагрева вода поднимается от котла по стояку к радиатору, отдает ему часть своей тепловой энергии и перемещается к следующему до тех пор, пока не вернется обратно в котел. Функционирование системы зависит от точного подбора труб и соблюдения уклонов. Забор воды должен осуществляться выше уровня теплообменников. Котел должен быть расположен ниже. Главным недостатком схемы можно считать достаточно сложные монтажные работы.

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

• экономный расход материалов;
• легкий монтаж;
• длительная надёжная эксплуатация;
• возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

• невозможность поддерживать одинаковый температурный режим во всех помещениях;
• горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
• большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Лучевая схема отопления

Лучевая схема разводки водяного отопления является новомодной. При ее использовании горячая вода равномерно распределяется по помещению через коллектор. Степень нагрева жилища регулируется путём изменения нагрева воды и скорости её движения по трубам.

Является усовершенствованной версией двухтрубной схемы. Для распределения теплоносителя используется такой же коллектор, что и в теплом поле.

К основным плюсам лучевой схемы разводки можно отнести:

• Бесстыковость. Внутри стяжки отсутствуют стыки. Вероятность протечки снижается в разы
• Возможность отключать каждый прибор по отдельности на коллекторе не во вред всей системе

Единственный недостаток – это цена. За счет использования коллектора и дополнительного количества труб, увеличиваяется и цена системы.

На какой схеме остановить свой выбор?

Давайте решим сразу по поводу однотрубных и самотечных систем. Если вы живете в современном мегаполисе или в близи него, если у вас все в порядке с энергоносителями (со светом в первую очередь), если нет нужды сильно экономить, то эти схемы не рассматривайте.

Появились они во времена, когда с электричеством было плохо, а так же отсутствовали различные виды труб. Приходилось использовать металл. Сейчас все поменялось и эти системы себя изжили.

Самотечные схемы можно реализовывать в отдаленных от цивилизации домах. Например, на вашей даче.

Если захотите использовать радиаторную систему в частном доме, то лучшим выбором будут  двухтрубная тупиковая схема отопления или лучевая. Обе системы по работе практически идентичны. Отличаются только реализацией.

Перед использованием водяного теплого пола следует сделать расчет теплопотерь дома. Они помогут понять, хватит ли его в качестве основного отопления или придется использовать еще и радиаторы.

Теги: двухтрубная система, ленинградка, лучевая система, однотрубная система, отопления, паук, схема

Трекбэк с Вашего сайта.

Главная / Информация / Статьи по товарам / Типы отопления. Обзор систем. 18 сентября 2017 г. 9:57

            Чем отличаются центральное и автономное отопление? Прежде чем выбрать систему для дома и квартиры нужно понять плюсы и минусы. Прикинуть, какое оборудование потребуется. Разобраться, какое топливо выгоднее использовать. И конечно, не совершить частые ошибки.

Различаем центральное и автономное

Центральное отопление

Центральное отопление

            Это система, в которой ТЭЦ или котельная является источником тепла и работает на топливе. Она находится в отдельном здании. Тепло по трубам направляется в квартиры и отдаётся отопительными приборами – радиаторам. Теплоноситель бывает в виде воды, пара, воздуха.

            Водяное отопление – в трубах циркулирует вода. Она нагревается в котельной и по трубам приносит тепло топлива к радиаторам. Радиаторы отдают тепловую энергию в комнату. Зимой поверхность радиаторов нагревается до 60-70 градусов. В морозы их нагревают до 80 градусов.

            Сети проектируют однотрубные, двухтрубные, многотрубные. В городах организуют сети по двухтрубному принципу. По второй трубе охлаждённая «обратная» вода возвращается к котлу. Так циркулирует вся система, тепло идёт от котельной к жильцам домов. Отопление водой соответствует санитарно-гигиеническим нормативам, поэтому его чаще всего применяют в жилых домах, школах, детских садах и больницах.

            При воздушном варианте отопления уже горячий воздух движется по трубам и отдаёт тепло помещению. Для нагрева используют центральные воздухонагреватели или калориферы. Такая система, как и водяное отопление, не вредит здоровью за счёт гигиеничности.

            Паровое отопление запрещено использовать в жилых домах. Теплоноситель – пар, источник тепла – паровой котёл. Минусы этого типа отопления: невозможно регулировать плавность температуры, шумит, сильно прогреваются поверхности приборов отопления.

Плюсы и минусы центрального отопления

Следят за оборудованием городские службы;	Исправность городского оборудования зависит от износа и добросовестности сотрудников ЖЭК;
Ремонтируют и обслуживают систему тоже они, но это порождает и минусы.	Невозможно регулировать температуру отопления — во всех комнатах одинаковая, а это не всегда комфортно;
	В системе иногда скачет давление, это приводят к авариям;
	Большие потери на этапе доставки тепла: каждый километр теряется 1 градус;
	Сроки сезонных отключений не контролируют жильцы.

Автономное отопление

Сжиженный газ в балонах

            Автономный – значит независимый. Автономное отоплениеимеет много плюсов. Оно не зависит от центральных систем. Котёл стоит непосредственно дома, и вы сами контролируете нагрев. Жильцы не переплачивают ежемесячно из-за удалённости теплоисточника, не страдают от износа труб. Организовать автономное отопление дорого, но это быстро окупается.Бывает газовое, электрическое и печное или каминное.

            1. Газовое отопление. Газ – самое дешёвое топливо в России, поэтому газовое отопление популярно среди владельцев частных домов. Принцип устройства прост – нужен котёл, водяная система и батареи в качестве отопительных приборов. Подводим к котлу газ и запускаем систему. Важно не путать сжиженный и магистральный газ. Если топить привозными баллонами, то это в 5 раз дороже электроотопления.

 Автономная газовая система — это клад не только для дома, но и для квартиры. При сравнении двух равных площадей, в квартире с автономным газовым отоплением оплата коммунальных платежей в 1,5-2 раза меньше, чем при центральном отоплении.

Плюсы и минусы газового отопления:

Газ – дешёвое топливо;	Без специалиста не отремонтировать;
Нет зависимости от центральной системы;	Расходы на ремонт;
Можно использовать в сочетании с альтернативными источниками тепла. Например, сделать тёплый пол.	Придётся лично контролировать работу котла и системы.

            2. Электрическое отопление. Газ есть не везде. Поэтому людям приходится выбирать альтернативные источники тепла. Электричество – чистая энергия. Самое дешёвое оборудование, но не слишком экономно в пользовании. В сравнении с жидкими теплоносителями, электрическая энергия без потерь преобразуется в тепло. Поэтому у электроотопления самый высокий КПД. КПД – это количество тепла на единицу используемого ресурса/топлива.

Плюсы и минусы электрического отопления:

Много вариантов решений: радиаторы, конвекторы, тёплые полы, стены и плинтуса;	Нужна мощная исправная сеть и проводка;
Экономия на подводке к дому;	Зависишь от электричества;
Не нужно закупать топливо и заботиться о его хранении;	Дорогой ресурс.
Компактное оборудование;
Исключены протечки;
Безопасно;
Экологично;
Нет зависимости от центральной системы.

Электроотопление различают по источнику тепла. Рассмотрим самые популярные.

Электрокотлы– обеспечивают водяное отопление: котёл греет теплоноситель — воду. Холодная вода становится горячей и циркулирует по трубам, пронизывая дом. Энергия электричества превращается в тепло. Эту систему выбирают при отсутствии проведённого газа.

Автономное отопление, электрический котёл

            Котлы бывают разные по форме и модификации. Главное в устройстве это теплообменник и блок управления – на нём задают параметры, и контролируют исправность. Когда перегревается аппарат, он оповещает о необходимости остывания. При критических отметках блок отключает систему на автомате.

            Помимо котлов, есть электроконвекторы. Мощный элемент нагревания, который не сжигает кислород, и не нарушает микроклимат дома. Они работают бесшумно, легко управляются: программируешь, и система сама поддерживает комфортную температуру. Если хозяин долго отсутствует, есть режим ожидания в экономном формате.

Электроконвектор

            Инфракрасное отопление тоже относится электрическому способу обогрева. Бывает в виде панелей или плёночное. Быстро делает дом тёплым за счёт нагревания предметов интерьера и поверхностей – пола, потолка, стен.

Плёночное инфракрасное отопление

            Тёплый пол– система спрятана от глаз и сочетается с любым декоративным покрытием для пола. Это комфортная температура и быстрый обогрев.

Тёплый пол

             Тепловентиляторы– поддерживают температуру и обеспечивают тепловую завесу. Обогревают дом быстрее водяных систем, но сжигают кислород.

Тепловентилятор



Печное отопление

               3. Печное отопление подходит для маленьких по площади домов, где нет магистрального природного газа. И для районов, где нет проблем с твёрдым топливом: углём, дровами или пеллетами. Уголь и дрова считаются дешёвым топливом. Пеллеты, или древесные гранулы, делают из отходов деревопереработки. Они популярны в Европе, а теперь пришли и к нам. Этот вид топлива почти в 3 раза дороже газа.

     Такое отопление не зависит от наличия электричества и удалённости от города. Оборудование доступно по цене, не прихотливо в эксплуатации. В конструкции нет сложных программных устройств. Не нужно привлекать специалистов для обслуживания.

     Минусы: долго нагревается, не подходит для средних и больших домов, низкий КПД. Нужно место для хранения дров или угля. Печь тоже занимает много места в доме, нужно присматривать и подкидывать топливо. Исключение – чугунные печи длительного горения.

Плюсы и минусы автономного отопления

Самостоятельный контроль над режимом отопления, можно включить в удобные дни и время суток;	При установке оборудования нужны согласования по планируемой системе;
Нет зависимости от сторонних организаций: если в центральной системе случилась авария, обладателей автономного отопления это не касается;	Дорогая установка;
Возможность выбрать оборудование и схему системы. Это позволяет подстроить её под нужды семьи;	Неполадки и ремонты за свой счёт;
Если меняется ситуация или численный состав семьи – можно при помощи профессионалов «перекроить» систему;	Хлопоты с приобретением топлива, хранением, если это не электричество;
Экономия на ежемесячных платежах, так как нет потерь тепла, как при центральном отоплении.	Обслуживает собственник.

 Определяем оборудование домой

Центральное отопление в частном доме

Центральное отопление в частном доме

            При подключении дома к центральной системе, выбирать придётся из трёх возможных схем: независимая, элеваторная, зависимая прямоточная. Они отличаются по используемому оборудованию.

1. Независимую схему выбирают, когда нужно избежать скачков давления в системе из-за конструктивных особенностей дома. Если система сделана из пластиковых труб – это показано обязательно. Потребуется циркуляционный насос – он помогает снизить расходы ресурса и облегчает нагрузку на оборудование. И нужен расширительный бак. Он компенсирует переизбыток давления, когда теплоноситель (вода) расширяется в процессе нагрева.
2. Вторая схема: элеваторный узел помогает адаптировать горячую воду центральной сети, где норматив до 150 градусов, под норматив домовой системы – в районе 90 градусов. Вода в накопительном отсеке дома смешивается с перегретой водой центральной системы. Элеватор выполняет 3 функции: насос, регулятор расхода горячей воды и температуры, смеситель. Такой способ организации отопления популярен.
3. Прямоточная зависимая система проста в устройстве, эксплуатации и обслуживании. Есть только центральная котельная, система труб и радиаторы. Больше никакого оборудования. Трубы из пластика и алюминиевые радиаторы запрещены из-за высокого давления и его перепадов.

Центральное отопление в многоквартирном доме

Центральное отопление в многоквартирном доме

            В многоквартирных домах при центральном отоплении не требуется специальное оборудование. Но всё же, правила есть. Отопление делают по четырем схемам:

1. Однотрубная работает в сталинских и хрущёвских домах. Есть одна магистраль, по ней проходит и подача, и обратка. Минус в больших теплопотерях по мере удаления от источника тепла. Это можно пресечь, если увеличить количество секций по ходу перемещения воды в трубах. В этой схеме не получится регулировать температуру. Если возникнет желание поменять радиаторы, то нельзя менять на радиаторы другого конструктива. Это приводит к нарушениям работы отопления.
2. «Ленинградка» — продвинутый аналог однотрубной схемы. При помощи байпаса регулируется подача теплоносителя (воды или пара) в системе. Байпас — перемычка трубы, которая соединяет прямую подводку радиатора с обратной. Если смотреть на батарею, это тонкая труба, соединяющая верхний и нижний уровень труб перед радиатором.
3. Двухтрубная схема работает по принципу разделения подающей и обратной линии. При этой схеме можно менять радиаторы в пределах рекомендуемых моделей и ставить регулировщики для управления параметрами, даже автоматические.
4. Лучевая схема устанавливается в новостройках особого типа. Приборы подключают параллельно и они не влияют друг на друга. Есть возможность контролировать уровень подачи тепла. В пределах квартиры можно спроектировать конфигурацию.

            Рабочее давление в центральной системе от 8 до 10 атмосфер. А в момент опрессовки – от 12 до 14. Поэтому трубы ПВХ не годятся. Радиаторы из алюминия также не выдержат таких нагрузок. Лучше брать стальные, биметаллические или чугунные. Слишком легковесные радиаторы – признак низкого качества. Здесь лучше не экономить.

Автономное отопление в частном доме

            Если альтернативы центрального отопления нет, и рядом не планируются инженерные коммуникации, то автономка – неизбежна. Из чего состоит автономная система для дома? Это прибор для нагревания, магистрали трубопровода и запорная арматура.

Выбор оборудования в частный дом начинается с определения котла. Какие бывают котлы:

• Твердотопливный – топливом являются дрова, уголь, пеллеты. Занимают второе место по экономичности после газа. Но процесс эксплуатации трудоёмкий. Плюсы: легко достать, быстро разжигается. Минусы: низкий КПД – 70%, частая очистка от продуктов сгорания, сажа в котельной. Потребуется склад для топлива, его нужно часто загружать. Ещё важно продумать регулятор тяги. Чтобы не перегреть детали при отсутствии электричества, проектируют дымоход. Подходят в качестве резервного или вспомогательного источника тепла: разогреть до нужной температуры дом, а потом для поддержания включить электрический котёл.

Твёрдотопливный котёл

•  Дизельные котлы – обычно напольные, имеют прибор выброса отработанного топлива. При подключении предусматривают ёмкость для хранения жидкого топлива. Бак устанавливают в помещении, или закапывают в землю. Минимальный объём – 750 литров. Бывает зимняя и летняя солярка. Обслуживается 1 раз в 12 месяцев: меняют фильтры, чистят форсунки. Плюсы: доступная себестоимость, регулируешь температуру по желанию, система автоматическая. Минусы: шумит при работе, дорогая солярка, пожароопасность, хранить топливо проблематично, обслуживать котёл трудоёмко.


  Дизельный котёл

•  Газовые котлы – самые популярные. В 5 раз дешевле жидкотопливных и в 3 раза экономичнее электрических. Бывают настенные и напольные. Напольные долговечные. Отапливают любую площадь и зачастую не зависят от электричества. Когда монтируют настенный котёл, дополнительное оборудование минимальное. Не занимают место, управлять им просто. Бывают одноконтурные – только отапливают. Бывают двухконтурные – и для тепла, и для горячего водоснабжения. Но если в доме больше двух точек водозабора и больше 2 членов семьи, то нужен бойлер нагрева от 75 до 600 литров. Есть модели со встроенным бойлером. В дом для летнего проживания лучше купить 1-контурный котёл. На зиму в него заливают жидкость-незамерзайку. У двухконтурных моделей неудобно сливать жидкость перед зимой, остатки могут замёрзнуть и вывести из строя приборы. Газовые котлы работают на магистральном и сжиженном газе. Зимой баллон со сжиженным газом приходится часто менять. Если есть магистральный газ – то недостатков нет. Выбирать мощность можно по формуле: 1 киловатт (кВт) на 10 м².

Газовый котел

• Электрические котлы – самая дешёвая установка и оборудование, но самое дорогое топливо. Если нет газа, то лучший вид отопления. Экологичный, нет вредных выбросов, высокий КПД, не нужно строить отдельную котельную и дымоход. Перед покупкой оборудования лучше уточнить, какую мощность можно использовать для определения нагрузки. Электрические котлы бесшумные, нет обслуживания, управлять температурой можно автоматически. Минусы: дорогой ресурс, электрозависимость, плохо работают при падении мощности.

Электрический котёл с расширительным баком и циркуляционным насосом

            Для котла лучше приготовить отдельное место или помещение. Если место достаточно – то выбирать напольный котёл. Если лишней площади нет, то подойдёт навесной котёл.

            Схему отопления частного дома лучше проектировать уже на этапе возведения. Имея схему размещения труб по дому, можно будет заранее оставить под них отверстия. При площади дома от 200 м – лучше выбрать котёл с двумя контурами системы. Потребуется ещё расширительный бак и отопительный циркуляционный насос.

Автономное отопление в многоквартирном доме

Автономное отопление в квартире

            Отказаться от центрального и перейти к автономному отоплению трудно, но возможно. Самовольно менять коммуникации отопления незаконно. Коммунальщики неохотно расстаются с плательщиками. Для этого предстоит через суд добиться решения на отключение от центральной системы. Предварительно нужно уточнить в ЖКХ, есть ли возможность это воплотить. Параллельно заказывают разработку индивидуального проекта, получают необходимые подписи у пожарников и в ЖКХ. Собирают пакет документов: схемы и техническая документация. Получают разрешение Санэпидемнадзора. Далее ищут оборудование и правильно его устанавливают.

            Для перехода к автономному отоплению квартиры нужно:

• Купить циркуляционный насос и установить теплообменник. Его вешают на стену выше линии радиаторов;
• Выбрать и смонтировать котёл. Важно не экономить на оборудовании, отдать предпочтение моделям с системойбезопасности и с закрытой камерой сгорания. Учитывать давление и температуру воды в системе;
• Схему определяют исходя из планировки. Часто предпочтение отдают ленинградке: однотрубная схема с параллельным размещением радиаторов.

            При переходе на автономную систему отопления – любая не согласованная процедура может привести к потере тепла у соседей.

 Учимся на чужих ошибках

Как избежать неэффективной работы системы, и не совершить популярные ошибки, обсудим в заключительной главе.

• Схему системы отопления должны разрабатывать профессионалы. При этом сантехник может уехать в отпуск, а у жильцов произойти форс мажор. Поэтому схему должен знать не только тот, кто обслуживает, она должна быть и у собственника.
• Неправильно подобранные трубы приводят к лишним расходам и поломке системы.
• Лучше приобретать только однородные по материалу детали: у них схожие теплофизические свойства. Если разнородность неизбежна, то такие детали соединяются защитными соединениями или прокладками.
• Чтобы оборудование работало бесперебойно, устанавливать его согласно правилам: свободный доступ, без перегрева на солнце, без продувания. Запрещено монтировать газовое оборудование скрытым способом.
• Когда сантехник рекомендует купить и поставить клапаны, лучше его послушать, чтобы система не завоздушилась, и не возникло проблем с отоплением.
• Безопасность важнее экономии. Оборудование ставится на годы. Лучше сразу приготовиться к затратам на этапе установке. Тогда в дальнейшем не будет расходов на ремонт и аварийных ситуаций.
• Нельзя покупать газовый котел большей мощности, чем нужно, т.к. это приведет к повышенному потреблению газа и дополнительным расходам. Напомним, на каждые 10 м² дома планирует 1 кВт мощности. Если дом 250 м², то 250 умножаем на 1 и делим на 10, получается 25 кВт мощности.
• Сократить потери тепла при отделке дома. Утеплить стены, верхние этажи, крышу. Иначе тепло уходит улицу.

Строительный дворТипы отопления. Обзор систем./articles/new/109/Вернуться к списку статей по товарам

Обогрев помещений загородного коттеджа можно организовать различными способами – печью, газовыми либо электрическими конвекторами, инфракрасными приборами и прочими воздушными обогревателями. Но для жилых комнат предпочтительным вариантом остается традиционное водяное отопление. Устройство такой системы в частном доме или квартире начинается с выбора правильной схемы, учитывающей планировку здания и расстановку отопительного оборудования.

Как работает система

Если вы планируете самостоятельно провести тепло в помещения, стоит разобраться в конструкции и принципе работы водяного отопления. Три составляющих любой схемы:

• установка, вырабатывающая тепловую энергию и передающая ее воде;
• трубопроводная разводка;
• отопительные приборы, расположенные в обогреваемых комнатах.

Примечание. Запорная арматура – краны, балансировочные вентили, смесительные клапаны – всегда являются частью разводки. Дополнительное оборудование – циркуляционный насос, расширительный бак – входят в состав котла либо монтируются отдельно.

Принцип действия системы основан на передаче теплоты от источника к приборам отопления посредством жидкого рабочего тела – обычной воды, способной поглотить большое количество энергии (удельная теплоемкость – 4.18 кДж/кг •°С). В отдельных случаях применяется незамерзающая жидкость – водный раствор этиленгликоля либо пропиленгликоля. Как это происходит:

1. Сжигая углеводородное топливо или потребляя электроэнергию, установка нагревает воду до температуры 40…90 градусов.
2. Горячий теплоноситель движется по трубам с помощью насоса либо естественным образом (за счет конвекции) к водяным радиаторам.
3. Между обогревательными приборами и воздухом комнат происходит теплообмен – протекающая через батарею вода остывает на 10—20 °C, атмосфера помещения прогревается. Плюс горячая поверхность радиатора выделяет инфракрасное тепловое излучение.
4. Охлажденный теплоноситель возвращается по магистрали в теплогенератор, где снова нагревается до требуемой температуры.
5. Излишек воды, образующийся при тепловом расширении, поступает в специальную емкость. Когда температура в системе падает, жидкость опять сжимается и уходит из расширительного бачка.

Справка. Интенсивное выделение инфракрасного тепла поверхностью батарей начинается при температуре более 60 °C.

Прежде чем проводить отопление, запомните одно правило: эффективность обогрева практически не зависит от объема воды в системе. Данный показатель влияет лишь на скорость прогрева/остывания дома при запуске либо остановке теплогенератора.

Перечислим действительно важные характеристики:

• разность температур на входе и выходе домашнего отопителя, максимально допустимая – 25 градусов;
• мощность источника – должна выбираться по расчету тепловых потерь сквозь внешние стены + прогрев воздуха для вентиляции;
• расход теплоносителя – объем воды, проходящей через отопительные приборы в течение 1 часа;
• гидравлическое сопротивление трубопроводной сети вместе с радиаторами, в идеале не должно превышать 1 Бар (10 м водного столба).

Разъяснение касательно общего объема теплоносителя в трубах даст эксперт Владимир Сухоруков в своем видео:

Виды котлов и других водогрейных аппаратов

Эффективность работы отопления в частном доме зависит от установки, нагревающей рабочее тело (воду). Правильно подобранный агрегат вырабатывает количество теплоты, необходимое для радиаторов и бойлера косвенного нагрева (при наличии), экономно расходуя энергоносители.

Автономная водяная система может работать от:

• водогрейного котла, использующего определенное топливо — природный газ, дрова, уголь, солярку;
• электрокотла;
• печи на дровах с водяным контуром (металлической или кирпичной);
• теплового насоса.

Дополнение. Есть комбинированные типы отопителей, одновременно совмещающие 2—3 энергоносителя, например, уголь – природный газ, дрова – электричество (один экземпляр показан ниже на фото). Также существуют универсальные котлы, куда можно установить дизельную форсунку, газовую или пеллетную горелку – на выбор.

Чаще всего для организации отопления в коттеджах применяют именно котлы – газовые, электрические и твердотопливные. Последние изготавливаются только в напольном исполнении, остальные теплогенераторы – настенном и стационарном. Дизельные агрегаты используются реже, причина – высокая цена горючего. Как правильно выбрать водогрейный бытовой котел, рассматривается в подробном руководстве.

Печное отопление, совмещенное с водяными регистрами или современными радиаторами – неплохое решение для обогрева дачи, гаража и небольшого жилого домика площадью 50—100 м². Недостаток — помещенный внутрь печки теплообменник нагревает воду бесконтрольно. Чтобы избежать закипания, важно обеспечить принудительную циркуляцию в системе.

Справка. Раньше подобные схемы делались самотечными – без насоса, с открытым расширительным бачком. Регистры и магистрали сваривались из стальных труб диаметром 40…80 мм (внутренний), прокладываемых с уклоном 3—5 мм на 1 м для лучшего самотека. Отопление называли паровым, поскольку система не боялась закипания.

Тепловые насосы не получили широкого распространения на территории стран бывшего Союза. Причины:

• основная проблема — дороговизна оборудования;
• из-за холодного климата аппараты типа «воздух – вода» попросту неэффективны;
• геотермальные системы «земля – вода» сложны в монтаже;
• электронные блоки и компрессоры тепловых насосов весьма дороги в ремонте и обслуживании.

Из-за высокой цены срок окупаемости агрегатов превышает 15 лет. Но эффективность установок (3—4 кВт теплоты на 1 затраченный киловатт электроэнергии) привлекает мастеров – умельцев, пытающихся собрать самодельные аналоги из старых кондиционеров.

Как своими руками изготовить простейший вариант теплового насоса, смотрите на видео:

Приборы водяного отопления

В качестве обогревательных элементов помещений могут выступать:

• традиционные радиаторы, устанавливаемые под оконными проемами и возле холодных стен, например, с северной стороны здания;
• трубные контуры напольного обогрева, иначе – теплые полы;
• плинтусные обогреватели;
• внутрипольные конвекторы.

Водяное радиаторное отопление – самый надежный и дешевый вариант среди перечисленных. Установку и подключение батарей вполне реально выполнить самому, главное, — верно подобрать количество секций по мощности. Недостатки – слабый прогрев нижней зоны комнаты и расположение приборов на виду, что не всегда согласуется с дизайном интерьера.

Все имеющиеся в продаже радиаторы делятся на 4 группы по материалу изготовления:

1. Алюминиевые – секционные и монолитные. На самом деле отливаются из силумина – сплава алюминия с кремнием, являются наиболее эффективными по скорости прогрева.
2. Биметаллические. Полный аналог алюминиевых батарей, только внутри предусмотрен каркас из стальных труб. Сфера применения – многоквартирные высотные дома с центральным теплоснабжением, где теплоноситель подается с давлением свыше 10 Бар.
3. Стальные панельные. Сравнительно дешевые радиаторы монолитного типа, сделанные из листов штампованного металла плюс дополнительное оребрение.
4. Чугунные секционные. Тяжелые, теплоемкие и дорогие приборы с оригинальным дизайном. Из-за приличного веса некоторые модели оснащаются ножками – подвесить такую «гармошку» на стену нереально.

Примечание. Речь идет о чугунных радиаторах в современном дизайнерском исполнении. Батареи советского образца типа МС-140 устарели по всем параметрам.

По востребованности лидирующие позиции занимают стальные приборы – они недороги, а с точки зрения теплопередачи тонкий металл мало уступает силумину. Следом идут алюминиевые, биметаллические и чугунные обогреватели. Выбирайте, какие вам больше нравятся.

Конструкция теплых полов

Система напольного обогрева состоит из таких элементов:

• греющие контуры из металлопластиковых либо полиэтиленовых труб, залитые цементной стяжкой или уложенные между лагами (в деревянном доме);
• распределительный коллектор с расходомерами и термостатическими вентилями для регулирования расхода воды в каждой петле;
• смесительный узел – циркуляционный насос плюс клапан (двух— или трехходовой), поддерживающий температуру теплоносителя в диапазоне 35…55 °C.

Узел подмеса и коллектор соединяются с котлом двумя магистралями – подающей и обратной. Нагретая до 60…80 градусов вода порциями подмешивается клапаном в контуры по мере остывания циркулирующего теплоносителя.

Теплые полы – самый комфортный и экономичный способ обогрева, хотя затраты на монтаж в 2—3 раза выше устройства радиаторной сети. Оптимальный вариант отопления изображен на фото – напольные водяные контуры + батареи, регулируемые термоголовками.

Конвекторы плинтусные и внутрипольные

Обе разновидности обогревателей похожи конструкцией водяного теплообменника – медного змеевика с насаженными тонкими пластинами – ребрами. В напольном исполнении греющая часть закрыта декоративным кожухом, внешне напоминающим плинтус, сверху и снизу оставлены зазоры для прохождения воздуха.

Теплообменник внутрипольного конвектора установлен в корпусе, находящемся ниже уровня чистого пола. Некоторые модели комплектуются малошумными вентиляторами, повышающими производительность обогревателя. Теплоноситель подается по трубам, уложенным скрытым способом под стяжкой.

Описанные приборы удачно вписываются в дизайн помещения, а подпольные конвекторы незаменимы возле прозрачных наружных стен, целиком сделанных из стекла. Но рядовые домовладельцы не торопятся приобретать эти приборы, поскольку:

• медно-алюминиевые радиаторы конвекторов – удовольствие не из дешевых;
• для полноценного обогрева коттеджа, расположенного в средней полосе, придется ставить обогреватели по периметру всех комнат;
• внутрипольные теплообменники без вентиляторов малоэффективны;
• те же изделия с вентиляторами издают тихий монотонный гул.

Отсюда вывод: конвектор — полезная вещь для определенных мест, где затруднено размещение обычных батарей. Но обогревать такими приборами целое здание неоправданно дорого.

Радиаторная сеть – 4 способа разводки труб

При обустройстве отопления в частных домах применяется 4 основных схемы:

• однотрубная, она же – «ленинградка»;
• двухтрубная плечевая (иначе – тупиковая);
• двухтрубная попутная;
• коллекторная.

Примечание. В двухэтажном коттедже допускается комбинировать 2 схемы. Пример: на 1 этаже сделать коллекторную систему, на втором – смонтировать разводку с попутным течением теплоносителя. Хотя подобные решения не всегда оправданы.

Согласно современным стандартам, все перечисленные схемы делаются герметичными. Вода в трубах находится под давлением 0.5…3 Бар (зависит от температуры), устанавливается расширительный бак закрытого типа с резиновой мембраной внутри. Обязательное условие работы системы – принудительная циркуляция от электрического насоса.

«Ленинградка» и двухтрубная тупиковая схема способна функционировать без циркуляционного насоса, за счет конвективного течения жидкости. Принцип следующий: холодная более тяжелая вода вытесняет вверх горячую, обладающую меньшей удельной массой. Но чтобы провести и наладить самотек, нужно использовать трубы увеличенных размеров — Ø32…80 мм, монтируемых с определенным уклоном.

Коллекторная и попутная кольцевая разводка (другое название — петля Тихельмана) неспособна работать без принудительной перекачки воды, поэтому всегда делается закрытой. Рассмотрим каждую схему подробнее.

Однотрубный вариант подключения

Изначально система кажется простой – вдоль наружных стен здания горизонтально проложена одна магистраль, куда присоединены все радиаторы, причем обеими подводками. Пройдя первую батарею, охлажденный теплоноситель возвращается в общую трубу, смешивается с горячим и поступает в следующий обогревательный прибор. Соответственно, каждый последующий радиатор получает более холодный теплоноситель.

В чем сложность однотрубной схемы:

1. Диаметр магистральной трубы – не менее 20 мм (внутренний проход), что соответствует наружному размеру металлопластика 26 мм, полипропилена – 32 мм. Указанное сечение остается одинаковым по всей длине трубопровода.
2. Число батарей в 1 ветви – максимум 6 шт., иначе придется наращивать диаметр разводящей трубы до 32—50 мм. Монтаж усложняется и дорожает на 15—20% (минимум).
3. Поскольку к дальним радиаторам приходит менее нагретая вода, их теплообменную поверхность нужно увеличивать на 10…30%, добавляя количество секций.
4. Ручная либо автоматическая регулировка протока через 1 обогреватель влияет на работу остальных приборов, поскольку меняется температура и расход воды в общей магистрали.

Справка. В многоквартирных домах советской постройки эксплуатируются вертикальные однотрубные системы, где батареи присоединяются к стоякам, принцип «ленинградки» сохраняется. Аналогичные схемы, только в миниатюре, используются в двухэтажных частных коттеджах, когда требуется организовать самотек.

Однотрубная замкнутая схема водяного отопления подойдет для дачных и жилых домиков площадью 60…100 м². Два этажа – не проблема, система делится на 2 кольцевых ветви, сходящихся на тройниках возле котла, насос задействован один.

Двухтрубные схемы – кольцевая и тупиковая

Характерное отличие этих разводок – деление горячего и остывшего теплоносителя на 2 линии – подающую и обратную. Здесь к батареям приходит две трубы – по одной вода заходит в радиаторы, через вторую течет обратно к котлу. Для отопления жилищ используется 2 системы:

1. При тупиковой схеме теплоноситель идет по магистрали до последнего прибора, затем возвращается через обратку – течет в противоположном направлении.
2. В кольцевой петле Тихельмана вода не меняет направление движения после выхода из батареи. То есть, теплоноситель в обеих магистралях течет в одну сторону.

Дополнение. Первая система состоит из одной или нескольких тупиковых ветвей – плеч разной либо одинаковой протяженности. Вторая делается в виде одного или нескольких замкнутых колец, сходящихся на котле.

Преимущества двухтрубных методов соединения батарей:

• малые диаметры магистралей – 15—20 мм (внутренний);
• все радиаторы заполняются теплоносителем одинаковой температуры;
• нет ограничений по числу обогревателей на 1 линии;
• система поддается автоматизации и регулировке, изменение расхода либо полное отключение одной батареи не влияет на работу соседних;
• правильно собранная попутная разводка хорошо сбалансирована гидравлически;
• невысокие затраты на монтаж.

Тупиковую схему несложно собрать своими руками — она «прощает» несерьезные ошибки и легко балансируется. С петлей Тихельмана труднее – в одноэтажном здании двойная магистраль обязательно пересечет проем входной двери, который придется огибать трубами сверху или снизу под полами.

Коллекторная система

Здесь подключение радиаторов организовано лучевым способом от распределительной гребенки, размещенной близко к центру здания. Она соединяется с котлом двумя трубами, а к каждой батарее идет собственная двухтрубная линия – подача и обратка. Радиаторные подводки идут к приборам по кратчайшему пути — прячутся в стяжке пола либо крепятся под потолком перекрытия нижнего этажа.

Примечание. Удаление воздуха из скрыто проложенных трубопроводов производится через автоматические воздухоотводчики, установленные на гребенке.

Лучевая схема – современный вариант разводки, сохраняющий достоинства тупиковой системы. Есть и дополнительные плюсы:

• трубы, подводки и шкаф с коллектором прячется внутри строительных конструкций, поэтому схема годится для любых интерьерных решений;
• удобство и простота регулирования (балансировки), органы управления расположены в одном месте — распределительном шкафу;
• если оснастить термостатические вентили гребенки сервоприводами и поставить электронный блок управления, то можно полностью автоматизировать водяное отопление здания.

Для подключения обогревателей к коллектору применяются трубы сшитого полиэтилена Ø10 мм (внутреннее сечение), защищенные теплоизоляционной оболочкой. От котельной установки до гребенки прокладывается магистраль диаметром 26…40 мм в зависимости от числа потребителей.

Недостатки лучевой разводки:

• в обжитом доме сложно проводить трубопроводы к радиаторам – вскрывать стяжку или вырезать штробы;
• высокая стоимость материалов и работ;
• схема не работает без насоса;
• проложенные внутри бетонного монолита магистрали нельзя переделать либо заменить.

Напоследок о преимуществах и недостатках

Сначала раскроем основные минусы данного отопления:

• значительные вложения при строительстве – домовладелец несет затраты на покупку материалов, оборудования и монтаж;
• при эксплуатации надо следить за работой теплосиловой установки, дизельные и дровяные котлы вовремя загружать топливом;
• существует вероятность протечки или размораживания элементов отопительной сети.

Перечисленные недостатки нельзя назвать критическими. Вложения постепенно окупаются, при недостатке средств монтаж выполняется самостоятельно. Вероятность протечек сводится к нулю за счет качественной сборки и заливки незамерзающего теплоносителя (антифриза), если отопление включается периодически.

Список плюсов выглядит гораздо внушительнее:

1. Универсальность. Для подогрева рабочего тела можно использовать оборудование, использующее различные источники энергии и горючее. При необходимости ставится 2—4 разных водогрейных аппарата.
2. Широкий выбор комплектующих. Застройщик может подобрать схему и материалы под личный бюджет – применить недорогие полипропиленовые трубы, поставить панельные радиаторы и электрокотел.
3. Гибкость. Любая схема закрытого типа легко адаптируется под требования домовладельца, трубопроводы укладываются закрытым либо открытым способом. Исключение – гравитационная (самотечная) разводка, монтируемая по строгим правилам.
4. Температура поверхности приборов не превышает 80 градусов, выделяется мягкое инфракрасное тепло, воздух не пересушивается.
5. Параллельно с отоплением нетрудно организовать горячее водоснабжение – установить и подключить к теплогенератору накопительный бойлер косвенного нагрева.
6. Есть возможность полной автоматизации и управления отоплением на расстоянии – через GSM связь или интернет.

Как вы поняли, публикация носит ознакомительный характер и пригодится домовладельцам, не определившимся со способом отопления своего дома. Более развернутые инструкции по выбору теплосилового оборудования, труб и применяемой арматуры вы найдете на других страницах нашего ресурса (переходы выделены синим цветом в тексте статьи).

Используемые источники:

• https://mastergrad.com/forums/t2460-2-uh-trubnoe-otoplenie-i-cirkulyacionnyy-nasos/
• https://pochini.guru/byt/ustanovka-tsirkulyatsionnogo-nasosa
• https://eurosantehnik.ru/populyarnye-sxemy-sistemy-otopleniya-doma.html
• https://www.sdvor.com/articles/new/109/
• https://otivent.com/ustrojstvo-sistemy-vodyanogo-otopleniya-v-zagorodnom-dome
