Существуют условия, без которых повседневная жизнь человека не будет считаться полноценно комфортной. Прежде всего, это различные системы жизнедеятельности, к которым относятся отопление и источник горячей воды в помещениях. Первые конструкции, которые позволяли эффективно отапливать внутренние пространства зданий, появились еще во времена Древнеримской империи. Изначально для этого процесса использовалось твердое топливо (дрова, уголь и так далее), но развитие цивилизации привело к возможности использования для подобных целей электричество, жидкое топливо, энергию солнца, природный газ. История развития газовых котловПервое серийное производство газового оборудования для нагрева воды было налажено в начале 20-го века в Германии. Производителем стала компания «Юнкерс», которая также применила в своем продукте инновационную на то время технологию – блок автоматического управления всей системой. Первый отечественный серийный газовый котел появился только в 1947-ом году. Модель выпускалась под названием «Конорд». В мировой практике развитие отопительного и водонагревательного оборудования зависело от доступности тех или иных ресурсов. Например, в СССР производили преимущественно газовые котлы, так как топливо для них было и остается очень доступным. В Европе больше ценили модели, работающие за счет электричества. В США хорошо продавалась продукция, которая работает на дизельном топливе, а в последнее время и на солнечной энергии. Газовое оборудование делится по своему функционалу и месту установки. В первом случае котлы можно разделить:
Во втором:
Каждый из этих типов обладает собственными особенностями, которые следует учитывать при выборе необходимой модели.
Главная особенность этого варианта в том, что его предназначение заключается только в работе в системе отопления помещений. Если владелец модели желает использовать установленное оборудование еще и в качестве источника горячей воды в доме, то ему придется пойти на дополнительные финансовые растраты – потребуется купить специальный бойлер, который можно подключить к данному газовому котлу.
Подобное оборудование, кроме того, что работает в системе отопления, дополнительно является источником горячей воды. Естественно, что двухконтурный котел стоит дороже, чем одноконтурный вариант, но практически всегда дешевле тандема, состоящего из бойлера и модели с одним контуром. Тем не менее, стоит отметить у двухконтурного котла ряд недостатков:
В отличие от одноконтурных, двухконтурные котлы позволяют осуществить возможность подключать в одну полноценную систему сразу несколько моделей оборудования, что иногда бывает очень удобно и эффективн Настенные газовые котлыГлавные преимущества подобного варианта:
Главный минус – меньшая мощность, а значит, и производительность такого варианта, по сравнению с напольным оборудованием. Следовательно, такой котел станет эффективным в обычных квартирах или в небольших частных домах, тогда как в более серьезных вариантах такой тип не подойдет. Настенный вариант размещения оборудования накладывает определенные требования к его весу. Поэтому подобное оборудование изготавливается из облегченных материалов, которые не всегда способны выдержать длительную эксплуатацию. Это еще один недостаток настенных котлов – профилактический ремонт и обслуживание потребуется выполнять чаще, нежели аналогичные процессы с напольной модель Напольные газовые котлыНапольный вариант газового котельного оборудования считается более надежным и долговечным. Один из важнейших плюсов этого типа – более высокая мощность, позволяющая отапливать достаточно большие частные домовладения или несколько квартир одновременно. Минусы напольных газовых котлов:
Два основных недостатка способствуют усложнению процесса монтажных работ и практически всегда требуют отдельного помещения для установки напольного котла, особенно если учесть тот факт, что подобные модели издают достаточно много шума при работе. Газовые котлы различаются также по типу горелки и способу отвода продуктов горения. Горелки бывают:
По типу отвода продуктов горения газовые котлы делятся:
Главные преимущества газовых котлов:
Основные недостатки:
Газовые котлы считаются наиболее распространенным типом систем индивидуального отопления в частных владениях граждан нашей страны. Современные газовые котлы управляются электронными платами, которые имеют множество датчиков для защиты от аварийных ситуаций. Также платы управляют различными клапанами, турбинами, контролируют температуру и осуществляют автоподжиг газа. Но они имеют недостаток — чувствительность к перепадам и скачкам напряжения. Защитить плату от поломки и последующего ремонта поможет установка стабилизатора напряжения или реле контроля напряжения. Стабилизатор поддерживает напряжение на постоянном уровне, сглаживая его, а реле контроля — отключает напряжение, если произошёл скачок. Комментарии для сайта Cackle </ul> Самостоятельный ремонт кондиционеровРемонт пульта после потёкших батареек Иногда батарейки приносят нам неприятный сюрприз — текут и портят пульт. Читайте как его отремонтировать и избежать этого в дальнейшем. Универсальные платы управления кондиционером Если для кондиционера не удаётся найти оригинальную плату, то её можно заменить универсальной.В статье рассказано как это сделать и для каких кондиционеров она подойдёт. Что делать, если выбивает автомат кондиционера? Почему при работе кондиционера выбивает автомат, в чём причина и как этого избежать? Климатические новостиТелефон вместо пульта управления»Смарт унитаз» от ТОТОНасос с лучшей энергоэффективностью
|
Организация обогрева дома и подогрева воды для бытового использования обязательно встает перед теми, кто проживает или переезжает в частный дом. Самым эффективным и недорогим в использовании считается газовое оборудование. Про него мы сегодня и поговорим в сегодняшней статье. Мы расскажем о видах, особенностях эксплуатации, но главное, будет представлен рейтинг газовых котлов для отопления частного дома. Эта информация пригодится всем тем, кто в данный момент озадачен выбором отопительного оборудования.
Какому типу котла отдать предпочтение
Первое, на что стоит обратить внимание перед покупкой – этой выдаваемая мощность системы. Этот параметр рассчитывает с учетом климатического пояса, в котором оборудование будет работать, и площади помещений, которые потребуется отопить. Расчет выполнить не очень сложно. Так как в частных домах высота потолков редко превышает 3 м, можно привязаться именно к площади комнат. Этот параметр умножается на коэффициент для региона установки, после чего делится на 10. Поправочные коэффициенты имеют следующие значения:
- Для южных регионов, где не бывает суровых зим, он составляет 07,-0,9.
- Для средней полосы коэффициент уже значительно вырастает – 1-1,2.
- В умеренно холодном климате при расчетах ориентируются на цифры 1,2-1,5.
- Сложнее всего прогреть дом в северных регионах, там коэффициент от 1,5 может доходить до 2.
Простой пример. Возьмем два одинаковых по размеру и энергоэффективности строения в 100 квадратов. Выполняем расчет для юга: 100*0,7/10 = 7 кВт. Для севера – 100*2/10 = 20 кВт. Ничего сложного в таких расчетах нет, и вы самостоятельно можете подобрать себе котел. Однако есть много нюансов, которые не смогут учесть даже профессионалы, не зная того, как построен ваш дом и насколько он энергоэффективен. Имеется в виду то, что если строение плохо утеплено, проведение подобных расчетов может быть бессмысленным.
Следующий момент, на который необходимо обратить внимание – способ установки котла. От него будет зависеть организация пространства вокруг и безопасность эксплуатации оборудования. Тут различают два вида:

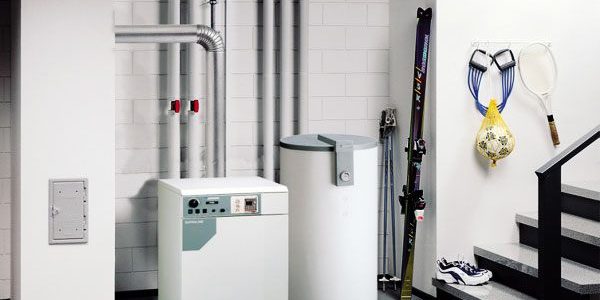

- Напольные котлы – это мощное громоздкое оборудование, которому требуется отдельное помещение (котельная) для установки и нормальной работы. Мощность такого оборудования может быть просто огромной, у него очень высокий КПД, есть возможность моментальной подачи горячей воды к точке водоразбора.
- Настенные котлы – их используют для организации индивидуального отопления в квартирах и небольших домах. Они очень компактные и могут устанавливаться даже внутри шкафов, не занимая много места. Размер оборудования накладывает на него некоторые ограничения. В частности, все рабочие детали (насос, горелка, электроника и теплообменник) находятся в непосредственной близости друг от друга, что создает сложные условия эксплуатации при постоянных повышенных температурах. Конечно, параметры устройств тщательно просчитываются, но общий срок службы у таких систем все равно намного ниже, чем у напольных.
При возведении частного дома, а точнее, еще на стадии предварительного проектирования, необходимо заранее продумать местонахождение котла отопления. Какое бы решение ни было принято, обустройство этого помещения должно отвечать определенным требованиям, установленным строительными нормами и правилами. Более подробно о них расскажем в специальной статье.
Также небольшие размеры ограничивают такие газовые котлы в мощности, хотя в южных регионах ими можно свободно обогревать дома до 200-300 м².
Также важно знать, какой тип горелки установлен в вашем котле. Этот параметр влияет не только на эффективность системы, но не на ее вид. Различают:
- Атмосферные горелки – простое и надежное оборудование, стоящее разумных денег. Из недостатков можно отметить то, что они выжигают воздух из помещения и имеют невысокий КПД.
Горелка газовая, атмосферная </p>
- Наддувные горелки оборудованы турбиной для нагнетания к ним воздуха. Забираться воздух может как из самой комнаты, так и с улицы. Такие горелки используются в обоих видах котлов, им не требуется работа в отдельном помещении.
В котле стоит горелка наддувного типа </p>
- Модуляционное оборудование считается самым совершенным в технологическом плане. Оно может быть оснащено второй ступенью нагрева и системой электронной регулировки теплоотдачи. Такие горелки могут легко менять свою мощность.
Горелка модуляционного типа </p>
Как устроены и работают газовые котлы
Перед тем, как приступать к обзору разных моделей, давайте немного поговорим о технической части такого оборудования. Знание вопроса позволит вам лучше ориентироваться в функциях котла.
Таблица 1. Рабочие части котла
| Деталь, фото | Описание |
|---|---|
|
|
Про нее мы уже немного рассказали. Из этой детали вырывается пламя. Газ поджигается при помощи пьезоэлемента. |
|
|
С корпусом все понятно – это металлический ящик нужного размера с теплоизолятором, который защищает внутренние части от окружающих, а окружающих от внутренних частей. |
|
|
По сути, это радиатор, внутри которого по трубкам циркулирует подогреваемая вода. Под теплообменником горит горелка и греет воду внутри него. |
|
|
Этот прибор принудительно толкает теплоноситель по системе отопления. Тут все предельно понятно. |
|
|
Продукты сгорания газа необходимо удалять из котла, чтобы они не попадали в помещение. Для этого устанавливается отдельная трасса дымохода, которая выводится на улицу через стены или потолок – зависит от типа котла. |
|
|
В современном оборудовании нагревом полностью управляет электроника. В зависимости от сложности отопительного оборудования, будут отличаться и «мозги» для него. |
В целом, упрощенно, работа системы происходит так. По подводкам газ подается в котел, где попадает прямиком в горелку, которая зажигается от пьезоэлемента – раньше это приходилось делать вручную. Топливо начинает сгорать, выделяя много тепловой энергии, которую улавливает теплообменник и передает воде внутри него. Чтобы вода не закипела, и не разорвала давлением тепловые магистрали, ее необходимо двигать, постоянно меняя прогретый теплоноситель на уже остывший – эту работу выполняет насосное оборудование. Также система газового котла оборудуется и другими приспособлениями, чтобы была возможность оперативно управлять ею – клапана для сброса давления, редукторы, гребенки, манометры и многое другое. Тут все уже зависит от конкретной модели.
Интересно знать! Большую роль в надежности котла играет его система безопасности, предотвращающая закипание воды, ее замерзание, блокировку насоса в случае выхода его из строя или утечку газа. Все эти функции реализуются специальными дополнениями и датчиками, которые стоят немало денег.
Если котел двухконтурный, он может одновременно заниматься нагревом теплоносителя в системе отопления и воды для горячего водоснабжения дома. Схема работы такого котла более сложная, чем та, что мы описали выше.
Какие существуют разновидности газовых котлов
Таблица 2. Виды газовых котлов
| Тип газового котла | Описание |
|---|---|
|
|
|
|
|
Про контуры, в принципе, все понятно, так что не будем сильно вдаваться в подробности. Напомним лишь, что двухконтурные модели одновременно работают с системой отопления и горячим водоснабжением. Тут запутаться в выборе никак не получится.
Существует и другое разделение по классам газовых котлов. Отдельно мы про него писать не станем, а упомянем по ходу перечисления моделей в нашем рейтинге.
Список лучших котлов для вашего дома
За последние годы ничего сверхъестественного и революционного на рынке котлов не появилось, так что вы можете обратить свое внимание не только на последние новинки, но и на зарекомендовавшие себя системы.
Настенные модели
Давайте начнем с настенных газовых котлов. Они бывают конденсационного и конвекционного типов. Первые являются самыми экономичными и производительными, так как для нагрева воды используют не только тепловую энергию, выделяемую при сгорании газа, но и энергию конденсирующегося пара. КПД таких приборов совсем недалеко находится от заветной отметки в 100%. Естественно, эти котлы дороже, поэтому лучшие модели на рынке этого класса мы перечислим отдельно. А пока все о конвекционных настенных котлах.
Котел Viessman Vitopend 100-W A1HB003
Котлы Вайсман всегда отличались качеством и надежностью. Они собираются на одной модульной платформе, что во многом упрощает ремонт и обслуживание. В список можно отнести три варианта исполнения указанной модели – на 34, 30 и 24 кВт. В зависимости от региона установки, мощности такого котла может хватить для дома на 250 квадратов.
Данный котел имеет компактный корпус (400*340*725), что позволяет его устанавливать в любых помещениях. Самая мощная модель из указанных потребляет в пике 3,5 куба газа за час – это считает очень хорошим показателем экономичности. На гидроблоке стоят быстросъемные коннекторы, есть система регулировки нагрева, в зависимости от температуры окружающего воздуха. Инновационный коаксиальный дымоход защищен от промерзания, КПД в районе 93%, режим работы на сжиженном газе и интеллектуальная система диагностики оборудования. Из минусов можно назвать отсутствие выносного пульта управления, но это несущественно. Стоимость на котел в разных интернет-магазинах колеблется от 42 000 до 60 000 руб.
Wolf CGG-1K-24
Этот котел можно сразу записать в лидеры нашего рейтинга. Перед вами товар от именитого германского производителя. Средняя стоимость за такой составляет 60 000 руб. В нем также установлена закрытая камера сгорания и хороший коаксиальный дымоход. Что удобно, мощность принудительной вентиляции можно настроить точно по длине дымохода.
Модель обладает самыми высоки показателями КПД в классе. Ее стенки надежно защищены от нагрева, что позволяет крепить котел без отступа от боковой стены. Умеет работать на сжиженном природном газе. Очень быстро нагревает воду в контуре ГВС – нет необходимости ее спускать по несколько минут. Система совместима с фирменным модулем правления WRS, который можно монтировать как на котле, так и в виде выносного модуля дистанционного управления. Котел мягко стартует.
Отметить можно весь модельный ряд – мощность варьируется от 9,4 до 24 кВт. В системе установлено 2 теплообменника – по одному на каждый контур. Расширительный бак имеет объем 8 литров, что позволяет получить производительность в 11,5 литров в минуту горячей воды.
Baxi Eco Four 1.24 F
Проваливаемся в более доступную ценовую нишу. Тут неплохо себя чувствует котел из Италии Бакси. Этот бренд, на самом деле, считается одним из самых престижных, но именно эта модель стоит недорого, и прекрасно показывает себя на практике.
Она относится к четвертому поколению, которое разрабатывалось специально для России, а конкретно, рассчитано на работу при пониженном давлении газа на входе – 5 мБар. Очень удобно, что в котле предусмотрена раздельная система управления температурой в радиаторах и системе теплого пола. Максимальная мощность котла составляет 24 кВт. У него весьма скромные габариты – 299*400*730 мм.
Из достоинств отметим:
- систему учета израсходованной воды;
- режим постциркуляции;
- использование насоса с воздухоотводом;
- совместимость с солнечными коллекторами;
- раздельный контроль температуры;
- систему защиты от низкого давления;
- приятную цена в районе 38 000 руб.;
- дистанционный термостат и пульт ДУ.
К недостаткам отнесем маленький дисплей, на котором информации отображается, как кот наплакал.
Navien Deluxe 24K
Из недорогих решений отметим также товар от корейского производителя Навиен. Это котлы с закрытой камерой, которые также адаптированы для наших условий. При стоимости в районе 28 000 руб. они выдают прекрасные результаты. Мощность котла может составлять 24 кВт.
Радует наличие следующих функций:
- защита от промерзания – если температура теплоносителя опускается ниже 10 градусов, автоматически запустится подогрев и насос;
- выносной пульт управления;
- стабильная работа.
В котле стоит теплообменник из нержавейки. С одной стороны минус, но с другой плюс – деталь очень прочна и долговечна, а эффективность медных теплообменников нагоняется за счет турбонаддува. Из недостатков отметим небольшую шумность и нестабильный нагрев горячей воды.
Переходим к конденсационным настенным котлам.
Vaillant ecoTec plus VUW INT IV 246
Немецкий производитель Вэлиант предлагает своим клиентам самое высококлассное отопительное оборудование. Тепловая мощность данной модели составляет 24 кВт – как пересчитать на площадь помещения, вы уже знаете. Стоимость такой модели составляет в среднем 55 000-60 000 руб.
Само собой, у конденсационного котла будет куда меньший расход газа при высокой теплоотдаче. У модели имеется опция усиленного подогрева воды для ГВС – выдает до 24 кВт. Котел оборудован системой DIA для сбора и анализа информации о работе котла. Оборудование может работать как от коаксиального дымохода, так и от обычного. Подходит для систем отопления с низкими температурами.
Горелка имеет камеру для предварительного смешения газа и воздуха, что повышает эффективность работы котла. Имеется автоматическое управление горением и поджигом, за счет контроля расходуемого воздуха. Насос умеет автоматически переключаться с ГВС на отопление. Объем расширительного бака составляет 10 л.
При таком высоком качестве это котел имеет не самую большую цену. Помимо высокого качества можно отметить и красивый дизайн. Из недостатков можно назвать только уязвимость к скачкам напряжения, поэтому потребуется стабилизатор.
Viessmann Vitodens 100-W
Этот котел в своем классе является самым экономичным. Цена на него уже в районе 100000 руб., но качество, особенно высокое, всегда стоит дорого. Главная особенность данной модели – наличие горелки цилиндрического типа Matrix. Она высокотехнологична и имеет множество микрофорсунок. Такое строение минимизирует теплопотери. Высокую эффективность имеет и стальной теплообменник кольцевого типа.
КПД прибора 98%, два способа подогрева горячей воды, маленький корпус, ДУ, работа со сжиженным газом, качественная и умная электроника, легкий ремонт. И это далеко не все достоинства модели. Недостаток в ней один – высокая цена.
Видео — Рейтинг настенных газовых котлов
Напольные модели
Давайте перейдем теперь к напольным котлам. Также сначала назовем лидеров конвекционного типа, а потом конденсационного.
Viessmann Vitogas 100-F GS1D870
Перед вами одноконтурный котел отопления от Вайсман. Он является низкотемпературным и имеет открытую камеру сгорания, а значит, устанавливать его придется в бойлерной. Мощность его составляет 29 кВт. Попросят с вас за такой в магазине около 110 000-120 000 руб. Очень производительная система небольшого размера, которая традиционно отличается высоким качеством исполнения.
Теплообменные части котла выполнены из серого чугуна и чешуйчатого графита. Горелка имеет камеру предварительного смешения топлива. Погодозависимая автоматика является очень энергоэффективной. Система поджига реализована так, что старт котла происходит бесшумно и качественно. Такой котел можно с легкостью скомбинировать с накопителями, для обеспечения дома горячей водой. Высокую цену за такую надежность и слаженность всех компонентов считать недостатком как-то не хочется, но именно это останавливает от такого приобретения многих пользователей.
Да, и еще, такой котел при подключении к системе ГВС не может в проточном режиме обеспечить долгий прогрев воды – набираешь быстро ванную, и ее температура резко падает. Чтобы такого не было, расходовать воду нужно небольшим напором.
Prothrem Медведь 30 KLOM
Из бюджетной линейки котлов такого типа выделим модель от словацкой компании Протерм. Стоит она около 60 000 руб. Котел также одноконтурный и имеет открытую камеру сгорания. Полезная мощность находится на уровне 26 кВт, так что его хватит для небольшого домика.
Из плюсов назовем:
- режим лето-зима;
- плавную регулировку мощности;
- информативный дисплей;
- теплообменник защищенный от конденсата и возможность замены его средней секции;
- небольшой размер и охладительный контур.
ДУ к такому котлу можно приобрести только отдельно, что несколько смазывает хорошее впечатление.
Vaillant ecoVIT VKK INT 366
Из конденсационных одноконтурных котлов снова отметим модель от Вэлиант. Мощность 34 кВт всего за каких-то 180 000 руб. Он очень эффективный и надежный, как и вся настоящая германская техника. ГВС реализуется за счет подключения внешнего накопительного бойлера, как и в предыдущих случаях. Как вариант можно взять двухконтурный котел из серии ECO.
- КПД прибора в районе 99%;
- горелка модулирующего типа;
- экономный расход газа;
- сенсорный пульт управления;
- система DIA;
- контроль пламени и поджига.
Недостаток у котла все тот же – нужен стабилизатор напряжения, но при такой цене это уже мелочи.
Итак, мы с вами прошлись по самым распространенным у нас в стране моделям из разных ценовых сегментов. Надеемся, материал вам пригодится в деле.
Видео — Какой котел выбрать: напольный или настенный
Газовое автономное отопления является на сегодняшний день самым популярным в быту, учитывая масштабы применения. Природный газ представляет собой самый доступный вид топлива для эффективного обогрева жилых помещений в автономном режиме. Домашний котел — это технически совершенный, высоко технологичный агрегат, который посредством сжигания газа в камере сгорания обеспечивает нагрев теплоносителя в системе отопления. Сегодня на рынке отопительного и обогревательного оборудования широко представлены различные виды газовых котлов отопления, предназначенных для жилых помещений квартиры или частного дома практически любой площади.
Благодаря бытовым газовым котлам, удалось успешно решить вопрос автономного отопления жилья. Переход на индивидуальное отопление оправдан и с экономической, и с практической точки зрения. Для тех, кто готов приступить к реализации своих желаний, рассмотрим виды котлов – газовых отопительных агрегатов, их конструктивные особенности, основные правила монтажа и рекомендации по выбору.
Основные виды газового оборудования
Бытовые газовые котлы, используемые для отопления, сегодня представляют собой совершенный вид нагревательной техники. Благодаря техническому прогрессу удалось не только модернизировать конструкцию газо-нагревательного агрегата, но и оснастить котел системами автоматики. На данный момент для отопления квартиры, частного дома и других жилых помещений выпускаются следующие виды бытовых газовых котлов, отличающиеся типом размещения:
- агрегаты в напольном исполнении;
- изделия настенного типа.
У каждого типа агрегатов имеются свои особенности конструкции, плюсы и минусы. Место размещения нагревательного оборудования в условиях борьбы за каждый квадратный метр жилой площади играет сегодня важную роль.
Напольные газовые котлы до сегодняшнего дня считаются наиболее распространенным вариантом газо-нагревательного оборудования. Газовыми котлами данного типа сегодня отапливаются практически все частные дома, коттеджи и дачи, причина такой популярности — простота и надежность конструкции агрегата. Большинство моделей имеют достаточную мощность для эффективного обогрева всех внутренних помещений жилого дома и осуществления горячего водоснабжения.
Несмотря на преимущества в мощности и производительности, напольные приборы имеют существенный недостаток — потребность в отдельном помещении для их установки.
Важно! Помещения, отведенные под котельную (при мощности котла до 30 кВт), должны иметь площадь не менее 4 м2, и объём – более 8 м куб., оборудованы эффективной вытяжкой и принудительной вентиляцией. Газовый котел устанавливается на бетонную подушку-основание или на металлический лист. Допустимое расстояние от стенок котла по периметру прибора до стеновых панелей составляет 0,5 м.
Условиям малогабаритной городской квартиры или дачного домика идеально соответствуют нагревательные газовые агрегаты настенного исполнения. Основное преимущество настенных котлов — компактность и универсальность. Современные модели удачно вписываются в любой интерьер жилого помещения и не предъявляют повышенных требований к несущей способности основания, на которое производится монтаж.
Технически монтаж возможен в любом помещении, имеющем наружную стену или возможность подключения агрегата к центральному дымоходу. Однако в целях безопасности размещение газового котла в жилых и спальных комнатах запрещено, для этой цели можно использовать подсобные помещения, ванные, кухню и даже чердак. При условии оборудования вентиляции настенный котел можно установить и в подвале. Однако, окончательную оценку возможности размещения газового котла в том или ином месте должен всё же дать специалист газовой службы.
По уровню технической оснащенности настенные модели схожи с мини-котельными — в маленьком корпусе компактно размещаются горелка в камере сгорания, теплообменник и автоматика.
Разобравшись с видами котлов по типу размещения, важно оценить особенности внутреннего устройства котлов.
Основная статья: газовая горелка своими руками.
Внутреннее устройство газовых котлов
Рассмотрим основные узлы и устройство газовых нагревательных котлов.
Теплообменники
Эффективность работы газового котла определяется теплообменником, который является одним из основных элементов конструкции. Как и котлы по типу размещения, теплообменники различаются по материалу изготовления. Наиболее распространены теплообменники трех видов:
- стальные — устанавливаются в газовых котлах бюджетных моделей;
- из нержавеющей стали – ими оснащаются котлы настенного типа;
- чугунные – оборудуются практически все модели в напольном исполнении.
Если говорить подробно о каждом типе теплообменников, то важно знать следующее:
- Стальные устройства просты в изготовлении, но по долговечности проигрывают изделиям из нержавейки и из чугуна, так как подвержены коррозии. Кроме того, продукты окисления стали попадают в воду и накапливаются в радиаторах, поэтому стоимость агрегатов с теплообменником из стали ниже цены других вариантов исполнения, что при ограниченности бюджета часто становится главным критерием выбора.
- Чугун – хрупкий материал, но эксплуатация в газовом котле исключает ударные нагрузки, и этот недостаток не принципиален. Чугун подвержен окислению, но в слабой степени, поэтому химический состав воды от контакта с чугуном почти не меняется. Теплоёмкость котлов с чугунными теплообменниками высока, что обусловлено характеристиками материала изготовления. Агрегаты данного типа долговечны.
- Теплообменники из нержавеющей стали эстетичны, стойки к ударному воздействию и не изменяют химический состав воды. Цена их из трёх вариантов исполнения узла наиболее высока, так как обусловлена, кроме перечисленных достоинств, высокой стоимостью материала и сложной технологией изготовления.
Чугунные теплообменники и изделия из нержавеющей стали имеют примерно одинаковую эффективность и долговечность. Если при выборе газового котла исходить из соображений надёжности и функциональности, то следует отдать предпочтение моделям с чугунным теплообменником — автономное газовое отопление устанавливается не на один год, важно учитывать ресурс газового котла и возможность производства текущего ремонта.
Газовые горелки
Любой газовый отопительный котел, независимо от конструкции и вида, оснащен газовой горелкой. Это устройство, через которое в камеру сгорания осуществляется подача природного газа. Горелка оснащена форсунками, благодаря которым горящий газ распределяется по всей горелке, обеспечивая равномерный нагрев теплоносителя. Горелки, в зависимости от модели и типа котла, выпускаются нескольких разновидностей и классифицируются по двум параметрам: функциональности и предназначению.
По функциональности горелки делятся на следующие виды:
- диффузионные устройства — обеспечивающие смешение природного газа и кислорода уже в процессе горения;
- инжекционные горелки — обогащающие газ кислородом еще до поступления в камеру сгорания;
- горелки атмосферные – действующие по принципу инжекционных устройствах (степень насыщения газа кислородом менее интенсивная);
- регенеративные горелки — разогрев газа перед подачей в камеру сгорания осуществляется посредством работы регенератора;
- горелки с нагнетателем — работу по подаче топлива в камеру сгорания выполняет вентилятор;
- горелки с предварительным полным и неполным смешиванием.
На заметку: последний вид горелок для отопительных газовых котлов работает по принципу газового резака, где вместо природного газа используется бутан. Кислород смешивается с газом непосредственно на выходе из форсунки, создавая необходимую интенсивность горения топливной массы.
Помимо классификации газовых горелок по функциональности, существует их разделение по предназначению:
- бытовые;
- промышленные.
Бытовые газовые котлы с небольшой мощностью оснащены горелками атмосферного типа, так как в большинстве случаев требуется простота использования нагревательного агрегата и длительная эксплуатация.
Промышленные модели, обладающие большой мощностью, работа которых выполняется в режимах повышенной сложности, оснащаются инжекционными горелками.
Горелки, использующие работу воздушных нагнетателей, в газовых котлах устанавливаются редко.
Разновидности камер сгорания
Кроме разделения газовых котлов по типу теплообменника и виду газовой горелки, существует классификация отопительного оборудования по устройству камеры сгорания (топочной камеры).
Котлы могут быть:
- с открытой топкой;
- с закрытой камерой сгорания.
В первом случае для нормальной работы котла необходимым условием является наличие дымохода. Такие котлы обычно ставятся в частных домах, где планировка здания позволяет сделать дымоход нужной длины и соответствующего диаметра.
Важно! Дымоход должен отвечать требованиям проектной документации системы отопления, т.е. соответствовать мощности котла и архитектуре здания. От диаметра и длины трубы зависит интенсивность тяги, необходимой для горения топлива в камере сгорания и обеспечения безопасности эксплуатации отопительного оборудования.
Для отопления квартир небольшой площади используются котлы с закрытой топкой. Такие модели не требуют для своего монтажа устройство отдельного дымохода. Вывод продуктов горения осуществляется через отверстие в стеновой панели дома, в которое выводится коаксиальный дымоход, служащий одновременно и для подачи воздуха. В качестве резервного устройства в целях безопасности помещение дополнительно оборудуется принудительной вытяжкой (вытяжной вентилятор).
Котлы с закрытой топкой имеют существенное преимущество перед открытыми камерами сгорания. Воздух нагнетается в топку не только перед включением котла, но и продолжает поступать в камеру сгорания уже после его отключения. В результате из топки удаляются все остаточные продукты горения, включая газ, скопившийся в топке в результате аварийной утечки.
Котлы с принудительной вентиляцией обладают лучшими эксплуатационными характеристиками. Розжиг котла осуществляется быстрее, а топливная масса практически полностью выгорает. КПД у таких котлов, в сравнении с традиционными моделями, гораздо выше, что даёт существенную экономию газа.
Особенности бытовых газовых котлов
Разобравшись с различными видами котлов и их внутренним устройством, рассмотрим ещё один вид классификации — по способу нагрева теплоносителя. Речь пойдет об одноконтурных и двухконтурных отопительных котлах.
Одноконтурный котел используется только для монтажа домашней системы отопления в жилых объектах небольшой площади. Увеличение функциональности агрегата в данном случае ограничено технологическими возможностями однотрубной системы отопления. Котел не имеет специальных гидравлических устройств и приспособлений, способных обеспечить горячее водоснабжение в доме. В сравнении с двухконтурными котлами такие агрегаты значительно дешевле.
На заметку: Чтобы обеспечить жильё системой ГВС, одноконтурные котлы дополняют другим водогрейным прибором – бойлером косвенного нагрева (водогрейный электротитан), который устанавливают рядом с котлом. Объем емкости бойлера подбирается в зависимости от количества точек горячего водозабора (50-500-800 л.) и обуславливается мощностью его нагревательного элемента
Двухконтурные котлы выглядят во всех отношениях предпочтительнее. Такие агрегаты обладают большей мощностью и используются для отопления внутренних помещений и обеспечения жилого объекта горячей водой одновременно. Конструкция двухконтурных котлов оснащена как агрегатами для осуществления отопления жилья, так и узлами для системы горячего водоснабжения — емкостными или проточными водонагревателями.
Также ознакомьтесь: рейтинг газовых котлов.
Двухконтурный котёл легко и быстро приводится в действие, интенсивность нагрева теплоносителя соответствует заданным параметрам, а нагрев радиаторов отопления во всех помещениях происходит равномерно.
Единственный минус, как первого, так и второго типа двухконтурных котлов настенного расположения заключается в малой мощности водонагревательной системы – такие устройства имеют в конструкции ёмкость для горячей воды объёмом всего 50-100 л, тогда как напольные модели — 150-200 л.
Основная статья: все о вентиляции газового котла.
Выводы
Все существующие сегодня модели бытовых газовых котлов способны удовлетворить необходимый минимум потребностей обитателей жилья. Выбор вида котла должен быть привязан в первую очередь к потребностям и условиям эксплуатации, поэтому приобретать излишне мощный агрегат не следует – большой запас мощности останется невостребованным. Однако и маломощный домашний котёл, не отвечающий требованиям – пустая трата денег.
При этом цена агрегата – не последний по важности критерий. Покупка дешёвого оборудования чревата частыми выходами его из строя и в конечном итоге обернётся высокими затратами на котёл низкого качества, поэтому выбирать устройство следует в среднем ценовом диапазоне, функциональность и качество изделий в котором часто отличается от топовых моделей лишь отсутствием одной-двух редко используемых опций.
- Котлы отопления
Вступление
Продолжаю тему котлов отопления. Сегодня пойдет речь о газовых котлах отопления, их типах и разновидностях. В газовом котле отопления в качестве топлива используются два вида газа: природный и сжиженный.
Монтируются газовые котлы отопления в специально отведённых комнатах. Работают котлы как в системах автономного, так и централизованного отопления. Для автономного отопления котлы можно монтировать с насосными станциями и любыми насосами, обеспечивающими поступление воды в дом. Также специальные насосы используются в самих системах отопления для лучшего движения теплоносителя по системе.
Приобрести различное современное строительное, насосное и другое оборудование в магазине строительной техники ТСК. Отличный строительный магазин сибирского региона 18 тысяч наименований товара.
Принцип работы газового котла
В качестве теплоносителя в системах отопления с газовыми котлами используется вода или антифриз. При сгорании топлива, а в газовых котлах это газ, выделяется энергия, достаточная для нагревания теплоносителя. Нагретый теплоноситель транспортируется по трубам отопления к радиаторам отопления, которые отдавая тепло, обогревают помещение. При этом теплоноситель постоянно движется по системе.
Схема газового котла отопления
Схема газового котла отопления включает:
- Корпус стальной или чугунный
- Горелку;
- Спираль с теплоносителем (водой или антифризом);
- Систему управления газового устройства.
Виды газовых котлов отопления
Газовые котлы можно разделить по следующим принципам работы и устройства:
- По способу монтажа;
- По способу тяги;
- По типу розжига;
- По количеству контуров;
- По ступеням мощности.
Газовые котлы по способу монтажа
По типу монтажа, иначе по способу установки газовые котлы разделяются на напольные и настенные.
Напольные газовые котлы устанавливаются на полу, имеет большую мощность и может использоваться для отопления любого помещения. При необходимости напольный газовой котел может входить в одну систему с бойлером (подогревателем).
Настенные газовые котлы имеют меньшую мощность, обычно 18-24 кВт, по сравнению с напольными котлами. Применяются настенные газовые котлы для обогрева небольших помещений. Также настенные газовые котлы имеют компактный размер и облегченный вид.
Газовые котлы по способу тяги
Газовые котлы отопления, разделяются на котлы с естественной и принудительной тягами
Котлы с естественной тягой по-другому называются атмосферные. Они имеют открытую камеру сгорания. Для поддержки горения используется кислород, поступающий из помещения, через открытую камеру, а продукты горения выводятся естественным образом через дымоход. Такие котлы проще и дешевле. Их мощность колеблется от 10 до 70 киловатт.
Котлы с принудительной тягой, иначе надувные, вентиляторные, имеют закрытую камеру горения. Продукты горения выводятся из камеры горения при помощи вентилятора. Кислород для горения подводится в камеру горения через дымоход. Мощность надувных котлов отопления доходит до тысяч киловатт.
Газовые котлы по типу розжига
В газовых котлах применяются электронный и пьезорозжиг
Газовый котел с электронным розжигом оснащен горелкой, которая зажигается при запуске системы и гаснет при выключении.
В газовом котле с пьезорозжигом горит постоянный горящий запальник.
Газовые котлы выпускаются одноконтурные и двухконтурные
Одноконтурный котел предназначен только для одной системы отопления
Двухконтурный газовый котел предназначен для нагрева воды в системе отопления и системе горячего водопровода (ГВС). Двухконтурные котлы широко применяются в частных домах и дачах, где невозможно смонтировать отдельные отопительные системы для отопления и горячего водопровода.
Газовые котлы различаются по степеням мощности: одноступенчатые и двухступенчатые
Одноступенчатые котлы работают на одном уровне мощности.
Но так как полная мощность котла нужна всего пятую часть отопительного сезона, более эффективны двухступенчатые газовые котлы. Модуляция (изменение) мощности в двухступенчатых котлах позволяет:
- Экономить газ, для отопления;
- Увеличивать срок службы котла, так как количество включений/выключений котла уменьшается;
- Кроме этого работа на малом уровне мощности снижают выброс вредных веществ в атмосферу.
На этом все! Тепло Вашему дому!
©Obotoplenii.ru
Другие стать раздела: Котлы отопления
Используемые источники:
- https://masterxoloda.ru/2/tipy-gazovyh-kotlov-i-ih-otlichiya
- https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/rejting-gazovyx-kotlov-dlya-otopleniya-chastnogo-doma.html
- https://znatoktepla.ru/kotly/gazovye-kotli-dlya-doma.html
- https://obotoplenii.ru/kotly-otopleniya/tipy-gazovykh-kotlov-otopleniya
