Типовой проект комбинированного отопления дома

<index>Отопление в многоквартирном доме

На самом деле, при строительстве любого дома, вне зависимости от количества этажей в последние несколько лет (а то и десятилетий) использовалась одна и та же достаточно простая схема отопления здания. То есть, и в трехэтажном, и в двенадцатиэтажном доме применяются одинаковые схемы создания отопительной системы. Конечно, возможно наличие незначительных отличий, которые подразумевает проект системы отопления многоквартирного дома, но в большинстве случае – идентичность полная.

Что являет собой схема отопительной системы многоэтажного дома?

На определенном этапе строительства в доме монтируется специальная тепловая трасса. На ней монтируется некоторое количество тепловых задвижек, от которых в дальнейшем и происходит процесс запитывания теплоузлов. Количество задвижек (и узлов, соответственно) напрямую зависит от количества этажей (стояков) и квартир в доме. Следующим после вводной задвижки элементом располагается грязевик. Нередки случаи, когда устанавливается сразу два данных элемента системы. Если проектом дома предусмотрена схема отопления хрущевки открытого типа, это требует после грязевика установки задвижки на ГВС, которая необходима для аварийного удаления теплоносителя из системы. Данные задвижки устанавливаются посредством врезки. Есть два варианта монтажа – на трубу подачи теплоносителя, или же на трубу обрата.

Схема отопления 9-этажного дома

Некоторая сложность и обилие элементов системы централизованного отопления вызваны тем, что в ней в качестве теплоносителя используется сильно нагретая вода. По сути, только повышенное давление в трубах системы, по которой она перемещается, не дает жидкости превратиться в пар.

В случае если подаваемая вода имеет сильно повышенную температуру, возникает необходимость задействования ГВС из обрата. Это обусловлено тем, что на участках, которые производят отток отработанного теплоносителя, давление значительно ниже, чем на подающих. После того, как температура теплоносителя падает до нормального уровня, жидкость вновь с подачки попадает в систему.

Рекомендуем к прочтению:Поквартирное отопление в многоквартирном доме

Следует отметить, что чаще всего теплоузел делается в небольшом замкнутом помещении, входить в которое могут только представители коммунальной компании, обслуживающей данную отопительную систему. Это обусловлено требованиями безопасности и применимо практически во всех современных многоэтажных домах.

Тепловой узел многоквартирного дома

Конечно, невольно возникает вопрос – если нередко температура теплоносителя в системе достигает критической точки, то почему же батареи в квартирах, в основном, – чуть теплые? На самом деле, все довольно банально.

Только схемой работы системы предусмотрено определенное количество элементов, которые защитят систему при повышенной температуре теплоносителя.

Однако довольно часто коммунальные компании попросту экономят топливо, нагревая теплоноситель до уровня, который крайне далек от реально требуемого. Кроме того, весьма часто при монтаже системы из-за халатности работников допускаются грубые ошибки, которые в дальнейшем являются причиной сильной теплопотери.

Элеваторный узел централизованной отопительной системы

Конечно, мало кто раньше слышал термин «элеваторный узел». Его смело можно назвать инжектором, который включает схема отопления девятиэтажного панельного дома или дома с меньшим количеством этажей. Ведь именно в него сквозь специальное сопло поступает разогретый практически до предела теплоноситель. Здесь же происходит нагнетание воды обрата, после чего жидкость начинает активно циркулировать в системе отопления. Собственно говоря, после того, как теплоноситель и обрат поступили в систему сквозь элеваторный узел, они получают ту температуру, которую мы ощущаем, прикасаясь к батарее.

Рекомендуем к прочтению:Расчет отопления частного домаЭлеваторный узел централизованной отопительной системы

Нередко, в зависимости от плана, который подразумевает проект отопления многоквартирного дома, на тепловом узле могут устанавливаться задвижки различных типов. Во многом их вид зависит от того, какое количество помещений следует отапливать, задействован ли данный узел в отоплении одного стояка (подъезда) или всего дома. Кроме того, иногда, помимо задвижек, устанавливается и дополнительный коллектор, на котором, в свою очередь, закреплены запорные элементы. Нередко отдельный участок вводной системы служит для установки счетчиков. Чаще всего применяется один прибор учета для одного подъезда.

Принцип построения отопительной системы

Говоря о принципе работы схемы отопления многоэтажных домов, следует несколько слов сказать и о ее построении. На самом деле она довольно проста. В большинстве современных домов используется однотрубная централизованная схема отопления пятиэтажного дома или дома с меньшим/большим числом этажей. То есть, схема отопления 5 этажного дома являет собой единый (для одного подъезда) стояк, в котором подача теплоносителя может происходить как снизу, так и сверху.

При этом есть два варианта расположения подающего элемента – на чердаке или в подвале. Трубы обрата всегда прокладываются в подвальном помещении.

В соответствии с расположением подающего элемента, различается и два вида направленности теплоносителя. Так, при условии, что трубы подачи расположены в подвале, идет встречное движение теплоносителя. А если подающий элемент на чердаке – то попутное направление.

Схема разводки труб отопления в многоэтажке

Многие интересуются, каким образом производится определение площади радиатора для той или иной комнаты. На самом деле, все довольно просто – необходимо лишь учитывать скорость остывания используемого теплоносителя (воды).

Большинство из нас ошибочно полагают, что, чем выше дом – тем сложнее и запутаннее является схема отопления многоэтажного дома. Но это неправильное мнение. На самом деле, в основном, на расчет отопления в многоквартирном доме влияет количество квартир, которые необходимо отапливать.

</index>

Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.

Разновидности разводки отопления

В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:

• Однотрубная.
• Двухтрубная.

Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

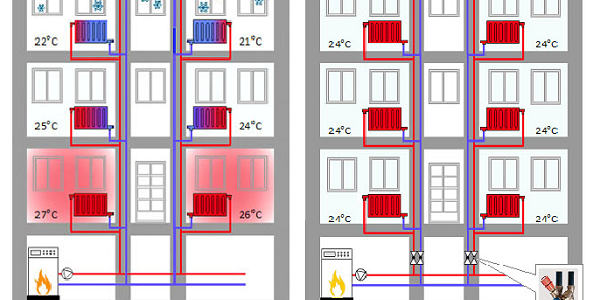

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

На сегодняшний день львиная доля наших соотечественников проживает в многоэтажных многоквартирных домах. Конечно, им не приходится задумываться о том, как поддерживать высокую температуру в каждом из помещений: центральное отопление легко и без хлопот решает эту проблему за них. Да, приходится ежемесячно отдавать приличную сумму за такой комфорт, однако, оно того стоит.

Все-таки жильцам не приходится задумываться о том, чтобы отапливать свои квартиры самостоятельно, тратя немалые деньги на установку нужного оборудования и множество сил, чтобы поддерживать температуру в каждом из помещений на нужном уровне.

Ведь нормативы отопления многоквартирных домов 2019 года позволяют комфортно чувствовать себя каждому из обитателей. Например, приемлемым минимумом для жилых комнат является температура +20 градусов по Цельсию. Для ванной или совмещенного санузла этот показатель поднимается до +25 градусов. В кухнях температура не опускается ниже +18 градусов.

В проблемных боковых квартирах, из которых сильный ветер способен довольно быстро выдуть тепло, нормальной температурой считается +22 градуса. Зачастую уровень температуры в помещениях на 3–7 градусов выше, чем перечисленные выше, благодаря чему обитатели могут чувствовать себя весьма комфортно, не надевая теплых свитеров и брюк.

А ведь все это достигается путем приложения немалых усилий! Десятки и сотни людей ежедневно выходят на работу, чтобы обеспечить качественное отопление жилых домов.

Вернуться к оглавлению

Схема отопления дома

Выше уже говорилось, что большинство современных домов в городах отапливается при помощи централизованной отопительной системы. То есть, имеется тепловая станция, на которой (в большинстве случаев при помощи угля) котлы отопления нагревают воду до очень высокой температуры. Чаще всего она составляет больше 100 градусов по Цельсию!

Поэтому, чтобы избежать закипания и испарения воды, давление в трубах очень велико – около 10 Кгс.

Вода подается во все здания, подключенные к теплотрассе. При подсоединении дома к теплоцентрали, устанавливаются вводные задвижки, позволяющие контролировать процесс подачи в него горячей воды. К ним же подключается теплоузел, а также ряд специализированного оборудования.

Вода может подаваться как сверху вниз, так и снизу вверх (при использовании однотрубной системы, о которой будет рассказано ниже), в зависимости от того, как расположены стояки отопления, или же одновременно во все квартиры (при двухтрубной системе).

Горячая вода, попадая в радиаторы отопления, нагревает их до нужной температуры, обеспечивая ее необходимый уровень в каждом помещении. Размеры радиаторов зависят как от размеров помещения, так и от его назначения. Конечно, чем больший размер имеют радиаторы, тем теплее будет там, где они установлены.

Вернуться к оглавлению

Каким бывает отопление

Имея в виду отопление многоквартирного дома, нельзя похвастать большим выбором. Все дома отапливаются примерно по одной и той же схеме. В каждом помещении находится чугунный радиатор отопления (его размеры зависят от размеров помещения и его назначения), в который подается горячая вода определенной температуры (теплоноситель), приходящая с тепловой станции.

Однако вся схема подачи воды может различаться в зависимости от того, какая разводка отопления предусмотрена в конкретном здании – однотрубная или двухтрубная. Каждый из этих вариантов имеет определенные достоинства и недостатки. Чтобы лучше разобраться в этом вопросе, нужно точно знать все о первых и о вторых. Так что коротко опишем их.

Читайте такжеСистема управления «Умный дом»

Однотрубная система отопления

Ее конструкция отличается простотой, а, значит, надежностью и дешевизной. Но все же она не слишком востребована. Дело в том, что, попадая в систему отопления дома, теплоноситель (горячая вода) должен пройти через все радиаторы отопления, прежде чем попадет в возвратный канал (его также называют «обраткой»). Конечно, нагревая поочередно все радиаторы, теплоноситель теряет температуру. В результате, добираясь до последнего пользователя, вода имеет сравнительно невысокую температуру, из-за чего в последнем помещении она может значительно отличаться от температуры в том, в которое приходит вначале. Это нередко вызывает недовольство среди жильцов. Поэтому описанная система отопления многоэтажного дома используется сравнительно редко.

Двухтрубная система отопления

Лишена тех недостатков, которые присущи описанной выше системе отопления. Конструкция этой системы существенно отличается. Горячая вода, пройдя через радиатор отопления, попадает не в трубу, ведущую к следующему радиатору, а сразу в возвратный канал. Оттуда сразу отправляется назад, на тепловую станцию, где будет нагрета до нужной температуры.

Подробней узнать о двухтрубной системе отопления можете из статьи на нашем сайте.

Конечно, этот вариант требует значительно больших затрат как при монтаже системы, так и при обслуживании. Зато эта схема устройства отопительной системы позволяет обеспечить одинаковую температуру во всех отапливаемых зданиях.

Она дает также возможность устанавливать счетчик отопления. Установив его на радиатор отопления, владелец может самостоятельно регулировать уровень его нагрева и, соответственно, снижать затраты на оплату счетов за отопление.

В однотрубной системе отопления такой вариант невозможен. Уменьшая количество горячей воды, проходящей через радиаторы, вы таким образом можете доставить немало хлопот соседям, к которым теплоноситель попадает, пройдя через вашу квартиру. То есть правила отопления в этом случае будут откровенно нарушены.

Изменить тип системы отопления в квартире невозможно, это требует титанических усилий и огромной работы, которая затронет весь дом. Но все же знать о плюсах и минусах разных видов систем отопления будет полезно каждому владельцу квартиры.

В этом видео сделан широкий обзор различных систем отопления.

<center></center>Вернуться к оглавлению

Разработка проекта системы отопления

Устройство отопления, начиная от вводной системы и заканчивая радиаторами отопления, создается сразу после того, как построен остов многоквартирного здания. Разумеется, к этому моменту проект отопления многоквартирного дома должен быть разработан, проверен и утвержден.

Специалистам необходимо рассчитать оптимальную толщину всех труб, которые будут использоваться при монтаже, размеры радиаторов и многое другое.

Мощность системы отопления может зависеть от силы ветра в вашем регионе, материала, из которого построено здание, толщины стен, размеров помещений и множества других факторов. Даже две одинаковые квартиры, одна из которых расположена на углу здания, а другая – в его центре, требуют разного подхода.

Ведь сильный ветер в зимнее время года довольно быстро остужает наружные стены, а, значит, теплопотери угловой квартиры будут значительно выше.

Читайте такжеКак сделать сливную яму для частного дома

Поэтому их необходимо компенсировать, установив более крупные радиаторы отопления. Учесть все нюансы, подобрать оптимальные решения могут только опытные специалисты, точно знающие, как устроено и как работает все оборудование.

Новичок, решивший провести расчет системы отопления в многоквартирном доме, с самого начала будет обречен на провал. И это приведет не только к значительному перерасходу ресурсов, но и поставит жизнь обитателей дома в опасность.

Вернуться к оглавлению

Как радиаторы отопления могут повлиять на температуру в помещении

Говоря про отопление квартиры и дома в целом, нельзя не уделить внимание радиаторам отопления. Все-таки именно они являются главными поставщиками тепла в большинство помещений квартиры. Большая часть людей привыкла к чугунным радиаторам, которые начали устанавливать в домах почти столетие назад.

Эти массивные, медленно нагревающиеся «монстры» и сегодня стоят в большинстве квартир.

Владельцы жилья красят их, завешивают шторами и тюлем и даже устанавливают специальные ширмы, чтобы их скрыть.

А ведь любые преграды уменьшают теплоотдачу, из-за чего температура в помещении может упасть на несколько градусов. Именно поэтому многие владельцы квартир предпочитают устанавливать более современные виды радиаторов. Они могут быть изготовлены из разных материалов.

1. Алюминий. Прекрасный материал – легкий, обладающий высокой теплопроводностью и изящный. Его не нужно красить, нагревается очень быстро, и через считаные минуты начинает отдавать тепло помещению. Увы, у него есть минусы. Например, вода с повышенной кислотностью может со временем нанести радиаторам отопления непоправимый вред. Кроме того, алюминий является довольно пластичным и мягким материалом. Слишком высокое давление (чаще всего на первых этажах 12–16-этажных зданий) может просто разорвать их.
2. Сталь. Выглядят эти радиаторы просто великолепно. Так же как и алюминиевые, очень быстро нагреваются и передают тепло окружающему помещению.


   Высокая прочность позволяет изготавливать довольно миниатюрные радиаторы, которые, благодаря хорошей теплопередаче, способны поддерживать нужную температуру в помещении. Высокая прочность гарантирует, что даже при высоком давлении радиаторы не будут повреждены. Единственный минус – высокое содержание кислорода в воде может негативно воздействовать на внутреннюю стенку «батареи».

3. Чугун. Не стоит думать, что чугун безвозвратно покинул мир отопительных систем. Современные технологии позволяют изготавливать довольно миниатюрные и привлекательные радиаторы из чугуна. Они не только обладают высокой прочностью, но и не боятся повышенной кислотности воды или большого содержания кислорода. Их производят в России, Беларуси и некоторых странах Европы. Стоимость этих радиаторов сравнительно невысока, что делает их популярными во многих странах мира.

Так выглядит на сегодняшний день основной рынок радиаторов отопления. Большой выбор позволяет подобрать подходящее решение даже самому придирчивому покупателю, которого не устраивают устаревшие массивные радиаторы из чугуна.

<center></center>Впрочем, если вы живете в доме, в котором часто наблюдаются перебои с подачей воды в систему отопления, не стоит спешить менять старые радиаторы. Да, они не слишком привлекательны. Кроме того, еще и медленно нагреваются.

Но стоит учитывать, что, не быстро нагреваясь, они также медленно остывают. То есть они обладают очень высокой тепловой инерцией. Поэтому такие радиаторы способны защитить вас от частых перепадов температуры, негативно сказывающихся на здоровье и самочувствии людей.

Для многих из нас сегодня представляет большой интерес автономное отопление. Что собой представляет независимое отопление в квартире или в частном доме? Каковы технические нюансы данного способа обогрева жилых помещений? На эти и многие другие вопросы ответы приходится искать в большинстве случаев самостоятельно. В нашей стране переход на автономные системы отопления не приобрел еще массового характера, поэтому многим жильцам приходится решать данную проблему в индивидуальном порядке. Если с существующими на сегодняшний день видами отопления ситуация более менее понятна, то вопрос о том, что такое проект отопления и как реализовать  его на практике – это задача со многими неизвестными.

Как и в большинстве случаев, любое инженерно-техническое решение начинается с проекта. Именно на этой стадии можно придать своим задумкам и желаниям вполне осязаемые черты и образы. Проект является первым шагом на пути к практической реализации ваших идей, тем более, когда дело касается такого важного вопроса, как обеспечение теплом вашего жилья.

Что такое проект? В чем его суть и каково его значение?

Встав перед необходимостью кардинально изменить ситуацию с домашним отоплением, нам придется решать много текущих вопросов. Наличие финансов является только стартовой площадкой для реализации ваших планов. Практическая плоскость реализации поставленной перед собой задачи – это алгоритм действий, которые по ходу реализации, вытекают из сложившейся ситуации. Одним из важнейших элементов, от которого зависят ваши планы и надежды, является проект системы отопления вашего дома, квартиры или дачного домика.

Автономное отопление представляет собой сложный единый энергетический комплекс, основная задача которого заключается в обеспечении обитателей жилого здания в холодный период теплом и по возможности горячим водоснабжением. Создать в жилом помещении эффективную, работающую и экономную отопительную систему без точного определения месторасположения каждого элемента системы, без расчета параметров работы обогревательного оборудования не получится. Просто купить котел, газовый или электрический, набрать современные радиаторы и приобрести километры труб – это только первый шаг, который из всей цепочки ваших действий является самым простым.

В каждом отдельном случае система независимого отопления нуждается к адаптации к сложившимся условиям.

Важно! Проект является документом, на основании которого осуществляется последующий монтаж отопительного оборудования в квартире или в доме. Проектная документация считается отправной точкой  последующих практических действий. Точность расчетов, правильно составленная схема расположения оборудования и подключения  — залог последующей эффективной работы индивидуального отопления.

В проект заносятся все исходные данные, на базе которых осуществляется последующая разработка технического решения. В проекте учитываются все внешние и внутренние факторы, которые будут определять вид и тип отопительной системы. В каждом отдельном случае проектная документация опирается на следующие данные:

• климатические условия региона, в котором расположен дом, квартира, другое жилье;
• инженерно-технологические аспекты здания (квартира в многоэтажном доме, частный дом или дача);
• наличие доступных энергоносителей;
• технические параметры отапливаемого помещения (количество комнат, этажей, бытовые потребности обитателей жилья);
• финансовая составляющая решения вопросов.

Используя исходные данные о технологических характеристиках жилого объекта, параметры обогревательного оборудования можно спланировать будущую систему. Проект дает возможность технически грамотно, с учетом всех нюансов и особенностей конкретной ситуации, соединить воедино все ваши мысли, планы и желания.

Обратите внимание: В новом ЖК «Эко Видное 2.0» в г. Видное застройщики построили премиальные, теплые и просторные дома. Сайт комплекса https://eko-vidnoe-2.ongrad.ru

Кто составляет и разрабатывает проект?

Разработать проект отопления для своей квартиры, как сделать автономное отопление одновременно эффективным и экономным, вопросы, задача, которую должны решать специалисты.  Для разработки проекта, который в дальнейшем должен быть обоснован и согласован с контролирующими инстанциями и энергетическими компаниями, необходимо привлечь специализированные организации. Наличие специального программного обеспечения, необходимый опыт, технические знания и навыки обеспечат вам проектную документацию на автономное отопление в соответствии с требованиями.

На заметку: Отказавшись от центрального отопления, можно заказать разработку проекта отопления своей квартиры можно в энергетической компании, тогда у вас велики шансы на то, что проект автоматически получит согласование. Выставив вам счет за разработку проекта, компания рассчитывает получить в некотором роде материальную компенсацию за ваш отказ от услуг по теплоснабжению.

Проектирование предполагает тесное сотрудничество заказчика и проектной организации. Для того, что бы получить в результате оптимальное и удачное техническое решение, рассматриваются несколько вариантов.  На базе пожеланий клиента, отталкиваясь от технических параметров объекта, определяется необходимая комплектация обогревательного оборудования, вырабатывается способ и порядок монтажа отопительной системы. Разработка проекта подразумевает несколько важных взаимосвязанных этапов:

• разработка эскиза;
• обоснование ТТХ системы отопления в соответствии с техническим заданием и коммерческого предложения;
• составление схемы отопительной системы, на основании которой будет осуществляться монтаж отопительного оборудования;
• подготовка проектной документации на будущую систему отопления;
• составление сметы.

На каждом этапе предполагается участие определенной категории специалистов, от квалификации и профессионализма которых зависит ваш будущий комфорт.

Важно! Разработка проекта должна выполняться специалистами, имеющими соответствующую квалификацию. В ряде случаев на стадии разработки проекта для согласования отдельных моментов и нюансов можно привлекать специалистов в области архитектуры, теплоснабжения и энергообеспечения.

Составные части проекта

Описательная часть

Проект отопления состоит из отдельных частей, каждая из которых содержит необходимый объем информации и технических данных. Традиционно проект начинается с описательной части, благодаря которой можно получить представление о значении документа и его содержании. Описание в свою очередь состоит из следующих пунктов:

• расположение дома, квартиры;
• особенности планировки жилых помещений;
• факторы, определяющие соответствующий тип отопления для данного помещения.

В описательной части необходимо остановиться на технических характеристиках помещения, учитывая особенности его месторасположения, размещения и климатических факторов региона. Отталкиваясь от технического описания квартиры, перечисляются рекомендуемые для создания эффективного обогрева, виды и типы обогревательного оборудования. Перечисленная в описании информация станет отправляющей точкой для выполнения правильных расчетов необходимой мощности отопительной системы и параметры температурного режима внутри помещения.

Спецификация

После описательной части в проекте ключевое место занимает спецификация – раздел, в котором содержаться все данные и коэффициенты, используемые для выполнения расчетов оптимальной мощности отопительного оборудования. Сюда следует отнести кубатуру внутренних помещений квартиры (дома), наличие или отсутствие в квартире теплоизоляции, климатические параметры региона. На основании всех перечисленных данных осуществляется расчет оптимального потребления тепла для отопления каждого жилого помещения в квартире.

Спецификация включает в себя не только перечисление параметры отдельных узлов и агрегатов, но и принципиальную схему отопительной системы

На заметку: точность указанных в спецификации данных является ключевой для последующего расчета гидростатического сопротивления в системе и определения оптимальной температуры нагрева. В противном случае может возникнуть перерасход газа, система будет неэкономична и малоэффективна.

Графическое изображение

Для любого проекта важным аспектом является графическая составляющая. С помощью специальной программы сегодня стало возможным создать максимально приближенное к реальным условиям графическое изображение отапливаемой площади в трехмерной проекции, с четким указанием месторасположения отопительного котла, радиаторов отопления. Благодаря компьютерной графике можно воочию увидеть, как будут выглядеть трубопровод и в каком месте необходимо установить отдельные узлы системы, запорную арматуру.

Технологические расчеты

Основная, документальная часть любого проекта —  расчеты. Итогом расчетов станет объем потребляемого для работы отопительной системы природного газа, интенсивность работы котла в различных режимах. Температурные показатели теплоносителя, обеспечивающие оптимальный обогрев всех помещений квартиры, дома.

Для проекта автономной системы отопления важнейшими являются расчеты тепловой мощности нагревательного оборудования и системы горячего водоснабжения. На основании произведенных расчетов осуществляется подбор соответствующего оборудования, основных комплектующих системы обогрева квартиры.

Расчетные данные о тепловых потерях трубопровода дадут вам представление о том, насколько будущая система будет эффективная.

Используя расчетные данные в проекте определяется целесообразность того или иного вида разводки труб, принимается решение о типе подключения радиаторов в системе. Обоснование выбранного типа разводки и подключение радиаторов осуществляется на основании проведенных расчетов. В процессе проведения расчетов необходимо учитывать наличие приборов автоматического контроля работы системы.

На заметку: данные расчетов должны быть указаны на схеме системы отопления, которая станет основанием для монтажных работ. Любое отклонение от расчетных данных, приведенных в проекте мажет стать причиной отказа в вводе системы отопления в эксплуатацию.

Заключение

Проект, выполненный в соответствии с требованиями нормативной документации, обеспечит качественный монтаж отопительной системы в вашем доме. Если в проекте соблюдены все существующие требования СНиПов и ГОСТов, шансы получить согласование от контролирующих организаций увеличиваются.

Основная деталь, на которую следует обратить внимание при разработке проекта —  обоснование необходимости установки именно такого вида отопления в квартире. Чем больше реальных аргументов в пользу данной схемы отопления квартиры, чем точнее проведены расчеты эффективности отопительной системы, тем выше шансы получить согласование. Точность проведенных расчетов обеспечит правильный выбор отопительных приборов. Последующая установка оборудования и подключение на базе существующего проекта значительно облегчат выполнение поставленной задачи.

Копия проекта автономной системы отопления подается в энергетическую компанию, которая в дальнейшем будет заниматься обслуживание вашего отопительного оборудования. При существенных технологических  расхождениях реальной системы отопления с данными и параметрами, указанными в проектной документации, может быть получен отказ о вводе объекта в эксплуатацию.

Обогрев квартир в многоэтажных домах – это мудреная конструкция, включающая в себя различные узлы и элементы.

Только их слаженная работа, которой можно достичь путем точных расчетов и правильного монтажа, обеспечивает тепло и уют во всех помещениях.

Чтобы так работала система отопления в многоквартирном доме, схема ее должна быть составлена одновременно с его проектом.

Из чего состоит проект?

Как правило, любым строительным и монтажным работам предшествуют расчеты и проектирование, и отопление не исключение. Это касается, как частных домов, так и высотных зданий.

Проект отопления квартиры включает в себя все работы, которые должны быть проведены, какие материалы закуплены, расчеты по длине трубопровода и количеству радиаторов в каждом помещении, какой применяется теплоноситель, мощность его подачи, какова будет разводка труб и многое другое.

Кроме проекта понадобится подробный эскиз, на котором будут указаны все батареи отопления, котельная и ее оборудование, узлы с точными размерами каждой детали системы и способом их монтажа.

Документы должны соответствовать нормам СНиП.

Отопление многоквартирного дома: схема

Требования и нормы обогрева квартиры

Схема отопления многоквартирного дома централизованного отопления обязана гарантировать жильцам, что во всех помещениях температура будет соблюдаться на том же уровне показателей, что указаны в инструкциях СНиП.

Так даже в самую сильную стужу она не может быть ниже +20 градусов (угловые комнаты +22), а влажность соответствовать менее 30-45%. Подобные показатели достигаются исключительно одинаковым давлениям в трубах на всех этажах здания. Для этого производятся предварительные расчеты, и устанавливается качественная аппаратура.

Отопления в квартире (схема централизованной подачи тепла) работает на нагретой до 130-150 градусов воде при подаче ее в трубы под давлением 6-9 атмосфер. При таком напоре не происходит образования пара, так как вода достигает самого верхнего этажа за считанные минуты, обратка при этом имеет нагрев до +60-70 градусов.

Как правило, настолько горячих радиаторов нет в помещениях. Это связано с тем, что любая схема подключения батарей (радиаторов) отопления в квартире состоит из подачи и обратки. По пути следования слишком горячий теплоноситель разбавляется холодным до нужной температуры и таким уже попадает в радиаторы.

Если температура в помещениях ниже заявленных в СНиП, то действовать можно следующим образом:

1. Проверить места, где есть теплопотери и по возможности их устранить.
2. Подать заявление в организацию теплосети с указанием температуры в квартире и насколько оно не совпадает с нормами СНиП.
3. После того, как комиссия зафиксирует несоответствие в температурном режиме, подать заявку на перерасчет.

Таким образом, схема центрального отопления многоквартирного дома должна быть составлена так, чтобы обеспечить тепло в каждую квартиру. Во многом это зависит от того, какая была применена разводка.

Верхняя и нижняя разводка и их особенности

Разница между этими видами подключения в том, откуда подается теплоноситель. Так верхний разлив отопления (схема в многоквартирном доме) предполагает, что подающая труба устроена либо на чердаке, а если такового нет, то на последнем этаже.

Ее применяют в том случае, если нижнюю разводку невозможно провести, и у нее есть ряд преимуществ:

1. Теплопотери сведены к минимуму.
2. Легкость монтажа.
3. Как правило, подобная система отопления в квартире (схема) предусматривает минимум поворотов и разветвлений.

Любой плюс имеет и свой минус. Для верхней разводки он заключается в том, что потребуется большее количество материалов и обязательное наличие на радиаторах кранов Маевского.

У системы с нижней разводкой подающие трубы находятся в подвале, и ее главным преимуществом является возможность регулировать процесс нагрева теплоносителя при помощи терморегулятора.

Не менее важным фактором для наличия тепла в помещениях является схема установки радиатора (батарей) отопления в квартире и вид системы.

Однотрубная или двухтрубная система

В настоящее время в многоэтажных домах стоит одна из этих систем, у каждой из них есть, как преимущества, так и недостатки.

Однотрубную схему подключения отопительной системы, обычно, применяют в зданиях небольшого размера и среди ее положительных качеств:

1. Ее можно применять с любой точки здания, что делает систему универсальной. Например, можно начать вести трубы от самой холодной его части (северной).
2. Для установки потребуется меньше труб и времени, что значительно экономит средства.
3. Для однотрубных систем чаще всего применяются параллельное или последовательное подключение батарей. При этом трубы могут идти не только по полу, но и быть спрятаны в нем.

Недостатками однотрубной системы являются:

1. Отсутствие возможности регулировать процесс отопления.
2. Повышенное давление, которое требует труб и радиаторов особой прочности.
3. Система более эффективна при верхней подаче теплоносителя.

Для двухтрубной схемы многие «проблемы» несущественны, так как в ней работают отдельно подающая труба и обратка, а радиаторы устанавливаются между ними.

Например, схемы отопления 1 комнатной квартиры будут выглядеть, как горизонтальные двухтрубные системы.

Среди преимуществ схемы:

1. Ее можно сочетать с любым типом подачи теплоносителя.
2. Как правило, при использовании двухтрубной системы теплоноситель в радиаторы попадает одинаковой температуры, что позволяет обогревать помещения равномерно.
3. Давление в трубах ниже, поэтому они дольше служат.
4. Их можно монтировать в зданиях любой этажности.
5. Систему легко ремонтировать в случае аварии, так как в ней есть запорные устройства.

Эта схема наиболее популярна, несмотря на то, что требует больше времени на монтаж и расходных материалов.

Способы подключения радиаторов

На сегодняшний день существует несколько схем подключения радиаторов отопления в многоквартирном доме.

Одни из них подходят для централизованной системы обогрева здания, другие для автономного отопления:

• параллельное подсоединение (с одной стороны);
• по диагонали;
• однотрубное подключение;
• однотрубное с байпасом;
• однотрубное нижнее подсоединение (для автономного обогрева);
• двухтрубное по диагонали.

Если в квартире предстоит смена радиаторов при централизованном отоплении, то следует выбрать тот же способ подключения, что и был. При смене обогрева на автономный тип, можно поменять схему подключения батарей.

В настоящее время есть выбор, как правильно повести отопление в квартире, так как существует множество альтернатив центральному обогреву.

Современные способы обогрева квартиры

Теперь не только владельцы частных домов могут себе позволить самостоятельно решать, как обогревать свое жилье, но и жители многоэтажных домов.

Новые проекты отопления многоквартирных домов предлагают: воздушный обогрев при помощи котла или ТЭН. Он подойдет, как схема отопления в 3-х комнатной квартире, например, но при площади не более 100 м2.

Его уникальность в том, что воздух в квартире не только прогревается, но и постоянно вентилируется. Его потоки, попадая через специальную решетку в теплообменник, фильтруются, нагреваются и подаются в помещения.

Стоит подобная система дорого и требует дополнительной установки увлажнителя, если нет встроенной, но в дальнейшем расходы себя оправдывают.

Водяное отопление в квартире установить практически невозможно, так как при централизованной системе обогрева здания на это просто не дадут разрешение. Для этого типа отопления важно правильно выбрать насос. Чаще всего используют газовые или электроприборы. Например, если выбирается схема отопления однокомнатной квартиры газовым котлом, то перед его покупкой стоит сделать расчеты мощности с учетом площади помещения, количества окон и возможных источников теплопотерь.

Обогрев при помощи электричества по-прежнему популярен. Для этого применяются конвекторы и теплые электрические полы, которые хорошо показали себя многолетней эксплуатацией. Когда-то они считались роскошью, а сегодня – это легкодоступные системы, которые даже можно монтировать самостоятельно.

Наиболее инновационные системы отопления квартиры – это инфракрасные полы, которые еще называют «умными». Они не только качественно нагревают помещения, используя для этого инфракрасные волны, но и регулирую весь процесс.

Делая вывод, можно сказать, что система отопления в многоэтажном здании распределяется:

• по виду теплоносителя;
• по тому, откуда идет тепло: поквартирное, индивидуальное и централизованное отопление;
• по схеме подключения батарей;
• по разводке – верхней или нижней.

При выборе схемы инженеры ориентируются на количество этажей в здании и месторасположения магистрали. Все чаще современные высотки перестают пользоваться центральным отоплением, позволяя жильцам самостоятельно принимать решение, как обогреваться зимой.

Полезное видео:

Используемые источники:

• https://otoplenie-doma.org/raschet-otopleniya-v-mnogokvartirnom-dome.html
• https://santech-info.ru/otoplenie/tipovye-sxemy-sistem-otopleniya.html
• https://proekt-sam.ru/proektsistem/otoplenie-mnogokvartirnogo-doma.html
• https://znatoktepla.ru/operatsii/raschet/proekt-otopleniya-kvartiry.html
• http://netholodu.com/gde-otoplenie/v-kvartire/shemy.html
