Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.
Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.
На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).
Именно сюда подключается кабель теплого пола или электрического мата.
К концу L1 — центральная жила кабеля, к N1 – оплетка.
Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).
Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.
Погрешность определения температуры</h2>
Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.
Это связано с глубиной залегания датчика в стяжку.
Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.
На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.
При пяти цифрах одно деление соответствует примерно 8 градусам.
Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.
Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.
Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.
Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.
Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.
Схема подключения теплого пола большой мощности</h2>
При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).
Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.
В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.
При нагрузке более 3,7кВт потребуется модульный контактор.
Схема подключения в этом случае изменится на следующую.
Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).
Фазировка на терморегуляторе</h2>
Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?
Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.
Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.
В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.
Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.
При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.
Нужна ли земля?</h2>
Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!
Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.
На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.
Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.
Отличие дорогих электронных термостатов от механических</h2>
Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?
А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.
Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.
То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.
Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.
Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.
Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).
Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.
Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.
Не работает термостат — как проверить?</h2>
В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.
Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.
Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.
Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.
Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.
В определенный момент лампочка должна загореться.
Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.
Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.
Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.
Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.
Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.
Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?
Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.
При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.
Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.
Подключение температурного датчика</h2>
Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.
И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!
Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.
Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.
Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.
У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.
Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.
Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.
Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?
При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.
Поэтому придется покупать и устанавливать не один, а несколько термостатов.
Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.
При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.
Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.
Что это за зона, читайте в отдельной статье.
Обзор многофункционального терморегулятора теплых полов</h2>
Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.
Для начала работы с прибором, первым делом подаете на него напряжение 220В.
Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.
Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.
В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.
Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).
В состоянии покоя экран показывает действующую температуру в помещении.
Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.
В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.
Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).
Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).
Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.
Всего можно установить шесть временных периодов.
Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.
При рабочем состоянии отопления, над домиком появляется дымок.
Как только обогрев отключается, дымок исчезает.
Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.
Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.
На сегодняшний день система электрического теплого пола является одной из самых комфортных для человека. Нагретый воздух поднимается вверх от самого основания. Поэтому самые высокие его температуры наблюдаются на расстоянии до 50 см от пола. Под потолком они будут ниже.
Принцип работы любого конвектора или радиатора заключается в направлении потока теплых масс под потолок при том, что внизу будет концентрироваться уже остывший воздух. Электрический теплый пол из-за этой особенности является экономически выгодным.
Для управления его работой используют терморегулятор. Они бывают различных типов. Однако схема терморегулятора имеет у всех моделей общий принцип. Чтобы осуществить установку своими руками, необходимо рассмотреть эту процедуру подробнее.
Общие сведения
Ни одна система теплого пола не может обойтись без терморегулятора, схема подключения которого идентична практически в любой модели. Если это устройство не использовать, а подключить нагревательный провод напрямую, система достигнет предела своей рабочей температуры. Это пагубно влияет на стяжку, а в случае с деревянным полом приведет к его деформации.
Также следует учесть, что ни один производитель электрических теплых полов не дает гарантии на свое изделие, если не будет установлено устройство управления нагревом. Поэтому схема терморегулятора должна быть изучена перед проведением обустройства обогрева пола.
Причем в этом случае не подойдет обычный таймер или диммер. Использовать в электрической схеме разрешается только предназначенные для этого терморегуляторы. Они имеют в комплекте датчик, измеряющий температуру.
Виды терморегуляторов
Существуют различные виды систем теплого пола и самих терморегуляторов, которые производители допускают монтировать своими руками в соответствии с инструкцией.
Теплый пол может быть кабельным, матовым или инфракрасным. Первые две системы бывают одножильные и двужильные. Для каждой из них существуют свои особенности установки. Инфракрасный теплый пол схож по принципу подключения с двужильным кабелем. Поэтому схема подключения терморегулятора для этих двух разных видов идентична (чего нельзя сказать о монтаже самой системы).
Терморегуляторы же различаются по способу управления на механические, цифровые и программированные, а по способу измерения нагрева — на устройства с датчиком воздуха, пола или комбинированные. Для этих разновидностей также существуют определенные условия установки.
Что важно при выборе устройства
Первоначально при совершении покупки устройства управления нагревом следует обратить внимание на его предельную нагрузку. Чаще всего в продаже представлены приборы, рассчитанные на 16 А. Это приблизительно 3,7 кВт.
Но есть устройства, рассчитанные на меньшую нагрузку. Следует соотносить мощность электрического теплого пола с предельной нагрузкой терморегулятора.
Самым комфортным признан прибор, имеющий в своем составе одновременно датчик измерения температуры пола и воздуха. Но чаще всего в изделии предусмотрена только одна точка замера.
Схема подключения терморегулятора теплого пола с датчиком покрытия и двойным комплектом идентичны. Но если прибор имеет встроенный измеритель нагрева воздуха в помещении, у него будет на две клеммы меньше, чем у предыдущих разновидностей.
Типы управления
Для каждого типа помещения следует выбирать определенный тип регулятора нагрева. Для ванной комнаты лучше приобретать механические разновидности.
Схема подключения терморегулятора теплого пола чаще всего предполагает установку этого прибора возле розетки внутри помещения. В ванной часто сыро, бывают значительные перепады температур. Устройства с цифровыми дисплеями в подобных условиях проработают меньше.
Поэтому здесь актуально механическое управление. В кухне, комнате или коридоре можно установить цифровой терморегулятор, который будет показывать на экране уровень нагрева.
В продаже существуют программированные устройства. Им задают температуру по времени. По этой программе он работает неделю, затем цикл повторяется. Схема подключения терморегулятора не различается по типу управления.
Тип монтажа
Существуют приборы, которые устанавливаются накладным или врезным способом. В первом случае не придется штробить в стене каналы для проводов и для монтажной коробки. Но прибор будет выступать над стеной, а провода будут проходить под коробом.
Скрытый монтаж предполагает установку врезным способом. Если ремонт в разгаре, лучше отдать предпочтение этому методу. Схема терморегулятора пола будет идентична в обоих случаях, но эстетичнее выглядят врезные модели.

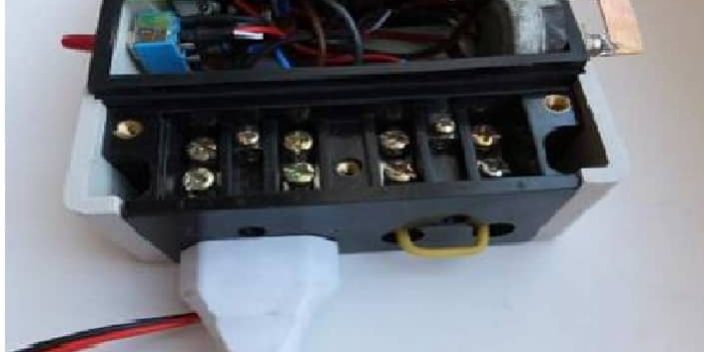

Принцип подключения проводов
В зависимости от типа терморегулятора совершатся определенный тип подключения. Он четко указан в инструкции от производителя. Электрическая схема терморегулятора может иметь 4, 6 или 7 клемм.
В первом случае подключается устройство, обладающее воздушным датчиком. Две клеммы (номер указан в инструкции) предназначены для проводов теплого пола. Коричневый проводник подключается в отсек L (фаза) для нагревательной системы, а синий — на N (ноль). Коммуникации от сети также присоединяют в соответствии с полярностью.
Если же клемм у устройства 6, значит, в комплект входит датчик. Он подсоединяется без учета полярности в указанные производителем разъемы.
Седьмая клемма предназначена для заземления (желто-зеленый провод). Если в доме оно есть, но соответствующего разъема прибор не имеет, следует производить подключение вне корпуса. А если заземления в доме нет, желто-зеленый провод пола зануляется.
Некоторые рекомендации
Схема терморегулятора своими руками предполагает не только правильное подсоединение проводов. Выносной датчик (если он есть в комплекте) устанавливается в гофротрубу. Ее край в полу изолируется. Так датчик при необходимости можно будет достать.
Уровень установки должен быть не ниже 50 см от пола. Если же в нем есть датчик воздуха, высота монтажа должна быть не меньше 1,5 м.
Если у хозяев есть маленькие дети, необходимо приобретать модели со специальной защитой. Это будет гарантией, что чадо не настроит терморегулятор самостоятельно.
Монтаж своими руками
Накладные модели крепятся к стене, не потребуется штробить каналы. Заслуживает внимания схема терморегулятора врезного. Обычно рядом с розеткой или выключателем просверливается место под монтажную коробку.
Далее к полу штробится канал для датчика и проводов нагревательной системы. Питание подводится от проводников розетки или выключателя (их не придется тянуть от щитка). Терморегулятор устанавливается в подрозетник в разобранном виде.
У механических моделей необходимо аккуратно снять колесико регулировки, раскрутить болт и отложить в сторону верхнюю панель.
Если это устройство с дисплеем, снимается верхняя панель (технология описана в инструкции). Подсоединив по схеме все провода при выключенном питании сети, прибор вставляется в подрозетник. Каналы закрываются. Одевается верхняя панель и тестируется работа устройства.
Изучив, как выглядит схема терморегулятора для теплого пола, можно быстро и качественно самостоятельно выполнить подключение .
Терморегулятор (термостат) – это электротехническое устройство, обеспечивающее поддержание температуры на заданном уровне в замкнутом объеме.
Для управления температурой нагрева теплого пола применяются электрические и электронные терморегуляторы. В электрических терморегуляторах температура задается вручную с помощью, вынесенной на лицевую панель ручки.
В электронных терморегуляторах имеется дисплей и предусмотрена возможность автоматического управления запрограммированной величиной температуры в течение времени.
Схема подключения терморегулятора
Для ремонта терморегулятора необходимо представлять схему его подключения и принцип работы. К клеммной колодке терморегулятора подключаются три цепи.
Как видно из схемы, подается питающее напряжение 220 В, нагрузка в виде нагревательного элемента и датчик температуры, представляющий собой терморезистор.
При нормальной температуре сопротивление терморезистора, в зависимости от модели термостата, составляет 6-15 кОм. При изменении температуры окружающей среды сопротивление терморезистора изменяется и таким образом микропроцессор получает информацию для прекращения или подачи питающего напряжения на нагревательный элемент (нагрузку).
С микропроцессора управляющий сигнал после усиления подается на электромагнитное реле или полупроводниковый симистор, которые и осуществляют подачу питающего напряжения на нагревательный элемент.
Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.
Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.
Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.
Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.
В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.
Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.
Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.
Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.
Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.
Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.
Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.
Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.
Проверка терморегулятора EASTEC RTC70 после ремонта
Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.
На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.
К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.
Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.
У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно. Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.
Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.
Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.
Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.
Еще пришлось ремонтировать терморегулятор SPYHEAT ETL-308В, в котором перестала фиксироваться кнопка включения.
Лицевая панель фиксировалась на корпусе с помощью защелок. Для снятия ее достаточно отжать эти фиксаторы.
На фотографии показан внешний вид терморегулятора со снятой лицевой панелью. Как оказалось, через включатель не подается напряжение на нагрузку, а только на схему управления.
Для анализа причины поломки кнопка была разобрана. Оказалось, что износилась канавка подвижного штока в пластмассе, отвечающая за фиксацию и ремонту кнопка не подлежит. Пришлось ее выпаять и установить новую.
Чтобы добраться жалом паяльника до выводов кнопки пришлось предварительно выпаять один вывод токоограничивающего сопротивления блока питания терморегулятора и отогнуть в сторону термистор.
Далее освободить отверстия в плате под ножки новой кнопки от припоя с помощью прогрева его паяльником деревянной зубочисткой. В новой кнопке шесть выводов, а в терморегуляторе используется только четыре. Две нужно удалить, проявив внимание, чтобы не откусить нужные.
При выпайке резистора отслоилась контактная площадка, пришлось продублировать ее отрезком залуженного медного провода. Кнопка запаяна, осталось запаять резистор и можно приступать к проверке терморегулятора.
Проверка терморегулятора SPYHEAT ETL-308В после ремонта
Последовательность подключения внешних элементов к клеммам SPYHEAT ETL-308В отличается от схемы терморегулятора EASTEC RTC70.26.
Питающее напряжение подается на 3 и 8 контакты. Подходящий и исходящий заземляющие провода PL к электрической схеме терморегулятора не подключаются и контакты клемм 6 и 7, соединенные на печатной плате между собой используются в качестве клеммной колодки. При монтаже теплого пола если в нем предусмотрено заземление, то можно провод PL подключать напрямую, минуя терморегулятор.
На схеме терморегулятора не был указан номинал терморезистора, попробовал подключить резистор постоянного сопротивления 10 кОм. Подошел, температура срабатывания терморегулятора находилась на отметке 25°С.
Порядок проверки этого терморегулятора ничем не отличается от вышеописанной модели. Если терморегулятор исправен, то при вращении регулятора температуры лампочка должна то загораться, то гаснуть.
Типичные неисправности электронных терморегуляторов
Нарушение контакта проводов в клеммной колодке
Одной из основных причин отказа терморегулятора является плохой контакт при подключении к нему проводов, что и продемонстрировано в примере ремонта. Иногда винты в клеммной колодке вращаются туго, и кажется, что провод зажат достаточно крепко, чего на самом деле не произошло.
Поэтому перед монтажом терморегулятора нужно в обязательном порядке закрутить до упора каждый из винтов клемм и отвернуть обратно, чтобы оценить, с каким усилием нужно затягивать винты при зажиме проводов.
Чтобы исключить попадание изоляции проводов в отверстия клемм нужно ее снимать на достаточную длину.
Отказ датчика температуры
В терморегуляторах предусмотрена проверка исправности терморезистора и информирование в случае его выхода из строя. В простых терморегуляторах начинает мигать индикаторный светодиод, а в дисплейных на экран выводится сообщение об ошибке.
При сообщении об ошибке датчика в первую очередь нужно убедиться в надежности его подключения к терморегулятору. Если подключен надежно, то отсоединить датчик от схемы и мультиметром измерять его сопротивление, которое указано в паспорте или на корпусе прибора.
Если данных нет, то следует исходить из того, что в зависимости от температуры окружающей среды сопротивление терморезистора составляет от 6 до 20 кОм. Дополнительно можно убедиться в исправности датчика температуры, обхватив его рукой. При нагреве от тела сопротивление должно изменяться, обычно уменьшается.
Если сопротивление датчика температуры не укладывается в диапазон, указанный выше и не изменяется при его нагреве, значит, терморезистор неисправен и подлежит замене.
Отказ радиоэлектронных компонентов
Если терморегулятор не подает признаков работы, то причиной может быть выход из строя токоограничивающего сопротивления и конденсатора, электролитического конденсатора (обычно он раздувается сверху) для сглаживания пульсаций и электромагнитного реле.
Если есть небольшой опыт по проверке и замене радиодеталей на печатной плате, то с такими неисправностями домашний мастер вполне может справиться. Если нет мультиметра, то ремонтировать можно простой заменой перечисленных выше радиодеталей заведомо исправными.
<font>Внимание, электрические схемы терморегуляторов гальванически связаны с фазой электрической сети. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.</font>
Обогрев помещений посредством систем теплого пола считается наиболее комфортным для человека. Управляются они с помощью терморегулятора или термостата, контролирующего степень нагрева поверхности пола или воздуха, и по мере необходимости, снижающего ее интенсивность.
Сенсорный программируемый терморегулятор
Установка данного прибора является обязательной, в противном случае система теплого пола будет нагреваться до максимальной температуры, а это угрожает обитателям дома, бетонной стяжке, финишному покрытию пола, да и самому устройству обогрева. А подключить его можно, при наличии определенных знаний, своими руками.
Функции терморегулятора
Работа терморегулятора возможна лишь при установке датчика температуры, измеряющего интенсивность нагрева поверхности пола или воздуха. Сам же терморегулятор призван поддерживать заданные параметры нагрева, своевременно включая и отключая греющие элементы.
Основные функции и панель управления терморегулятора
Таким образом, термостат препятствует не только перегреву системы теплого пола, но и способствует существенной экономии потребления электроэнергии. Ведь включение устройства обогрева осуществляется лишь при снижении температуры. Несмотря на достаточно высокую стоимость контролирующего устройства, в процессе эксплуатации напольного отопления оно сполна себя окупает экономией на оплату электроэнергии.
Терморегулятор теплого полаСамое главное – следить за исправной работой термодатчика. Ведь именно он подает сигнал терморегулятору о необходимости включения или выключения греющих элементов. А значит, они не будут перегреваться, что значительно увеличит срок службы электрообогрева пола.Виды терморегуляторов
Разнообразие моделей терморегуляторов позволяет подобрать прибор, соответствующий любым потребностям владельцев квартиры или дома. В целом существует три вида термостатов.
Основные виды терморегуляторов
- Электромеханический. Данный тип оснащен механическим переключателем, позволяющим вручную устанавливать нужную температуру нагрева. Такие устройства наиболее просты в эксплуатации и отличаются доступной стоимостью.
- Цифровой. Стоимость таких моделей гораздо выше, а управление ими осуществляется при помощи кнопок. Вся информация о задаваемых параметрах выводится на сенсорный дисплей.
- Программируемый. Данные модели самые дорогостоящие, так как, по сути, являются целыми системами, позволяющими устанавливать требуемую интенсивность нагрева по часам, дням или даже неделям. Некоторые модели оснащены пультом дистанционного управления, и позволяют контролировать работу теплого пола через персональный компьютер.
Характеристика электромеханического терморегулятора
Выбор того или иного устройства зависит от финансовых возможностей владельцев жилья и требуемого функционала.
Однако специалисты не рекомендуют устанавливать в ванных комнатах цифровые и программируемые устройства, так как в этих помещениях преобладает повышенная влажность воздуха, способствующая быстрому выходу электроники из строя.
Целесообразнее отдать предпочтение электромеханическому варианту. Если же предпочтение отдается более дорогостоящим моделям, то их можно поместить в специальный шкаф или вынести за пределы помещения.
Термостат должен контролировать работу теплого пола в одном помещении. Подключение двух помещений к одному устройству возможно, однако в данном случае придется в обоих помещения поддерживать одинаковую температуру нагрева, что может быть не совсем комфортно. В данном случае можно приобрести двухканальный терморегулятор, позволяющий управлять одновременно двумя контурами.
Терморегулятор THERMOREG TI 950 для теплого полаВиды термодатчиков
Как уже говорилось выше, терморегулятор управляет системой теплого пола на основании показаний, передаваемых термодатчиком. От этого же устройства зависит, какую именно температуру будет поддерживать термостат – интенсивность нагрева поверхности пола или воздуха. Это означает, что выбор типа термодатчика зависит от условий эксплуатации системы электрообогрева.
- Датчик измерения температуры поверхности пола устанавливается, если данное отопление является лишь вспомогательным. В этом случае целесообразно просто поддерживать комфортный обогрев именно внизу помещения.
- Датчик измерения температуры воздуха применяется, если электрообогрев выступает в качестве основного источника тепла. Тогда необходимо поддерживать требуемую температуру воздуха. Такой датчик очень часто располагается непосредственно на корпусе термостата.
Схема расположения датчика измерения температуры поверхности пола
Для поддержания наиболее комфортной температуры могут применяться оба датчика. Причем в первом случае датчик является выносным, подключаясь к клеммам, расположенным на корпусе термостата. А само устройство, по сути, является электрическим кабелем, на конце которого располагается контролирующий элемент. Располагается он между петлями греющего кабеля на расстоянии от стены, составляющем не меньше 0,5 метра.
Схема подключения терморегулятора с датчиком в систему отопления теплый пол
Если монтаж теплого пола своими руками производится в стяжку, то термодатчик помещают в канавку, проделанную в полу, предварительно надев на него гофрированную трубу. Таким образом, облегчается процесс замены устройства в случае его внезапной поломки.
Датчик измерения температуры воздуха можно устанавливать только в местах, соответствующих определенным условиям:
- на устройство не должны попадать прямые солнечные лучи, так как его нагрев приведет к искажению информации;
- устройство должно устанавливаться в местах, где отсутствуют сквозняки;
- рядом с термодатчиком не должны находиться бытовые приборы, выделяющие тепло, к примеру, холодильник.
Схема устройства датчика для измерения температуры воздуха
Параметры выбора терморегулятора
Предельная нагрузка терморегулятора должна соответствовать мощности системы теплого пола. Большинство моделей рассчитаны на 16 А, что соответствует 3,7 кВт.
Технические данные терморегуляторов
Наиболее комфортным в использовании считается термостат с двумя встроенными датчиками температуры, однако зачастую в комплекте с данными устройствами поставляется лишь один термодатчик. Хотя их подключение своими руками производится идентично, у терморегулятора, оснащенного измерителем температуры воздуха, на две клеммы меньше.
При выборе устройства следует обратить внимание на его тип:
- встроенный;
- накладной.
Схема подключения инфракрасных обогревателей и терморегулятора
В первом случае для установки прибора требуется ниша в стене, куда он помещается в монтажной коробке. Накладные разновидности крепятся непосредственно на стену, однако имеют непривлекательный внешний вид.
Этапы монтажа
Поместив прибор в монтажную коробку, или закрепив его непосредственно на стене, приступают к проделыванию канавок. Штробы необходимо делать не только на стене, но и в полу. Канавка может быть одна, либо несколько. Если штроба одна, то ее необходимо делать шире, чтобы можно было поместить в нее провода теплого пола и термодатчик. Каждый провод желательно предварительно помещать в гофрированную трубу.
Установка терморегулятора DEVIreg TouchДлина канавки, проделанной в полу, должна составлять не меньше 0,5 метра. В нее помещается один конец термодатчика, который следует тщательно заизолировать во избежание попадания раствора или влаги. Другой конец устройства заводится в терморегулятор.
Как подключить терморегулятор: схема
Способ подключения терморегулятора указан в инструкции, приложенной производителем, и зависит от типа прибора.
Схема подключения терморегулятора
- Приборы со встроенным датчиком измерения температуры воздуха снабжены 4-мя клеммами. Две из них предназначены для проводов, идущих от греющих элементов. При этом в отсек L (фаза) подключается коричневый провод, а в отсек N (ноль) – синий. Подключение к электрической сети также производится в соответствие с полярностью.
- Если на устройстве 6 клемм, значит термодатчик не встроенный, но входит в комплектацию. В этом случае его подсоединение производится в разъемы, указанные в инструкции производителем.
- Если прибор снабжен 7 клеммами, это означает, что одна из них предназначена для заземления, то есть к ней необходимо подсоединить желто-зеленый провод. Если на приборе нет такой клеммы, а заземление в доме есть, то подключение производится вне корпуса устройства. Если же заземления в доме нет, то соответствующий провод зануляется.
Видео: Монтаж и подключение терморегулятора Devireg 535
Огромное количество электрических приборов, используемых в быту и промышленности, основывают свою работу на определении уровня температуры окружающей среды. Измерительный элемент в них представляет собой датчик температуры, срабатывающий при нагревании или охлаждении до установленного уровня. Их можно приобрести в большинстве магазинов, ими комплектуются духовки, контроллеры и прочие устройства, но гораздо интереснее изготовить терморегулятор своими руками.
Далее мы рассмотрим принцип действия и варианты изготовления такой самоделки.
Содержание
Немного теории
Любой терморегулятор конструктивно включает в себя три основных блока:
- измерительный;
- логический;
- исполнительный.
Теоретически температурный датчик можно представить набором из четырех сопротивлений, среди которых три резистора будут представлены элементами с постоянными электрическими параметрами, а четвертый переменным. Они собираются в схему измерительного полуплеча, приведенную на рисунке 1 ниже:
На схеме показан принцип соединения резисторов для получения температурного датчика. Как видите, сопротивление R2 является переменным и меняет физическую величину в соответствии с изменениями температуры окружающей среды. При подаче одного и того напряжения питания в терморегуляторе, при изменении сопротивления в плече будет возрастать ток в цепи.
На основании изменений происходит анализ температурных колебаний в результате которого рабочий орган вызывает срабатывание терморегулятора и последующее отключение или включение оборудования.
Для измерения сопротивления резисторов в качестве логического элемента устанавливается микросхема, работающая в режиме компаратора. Ее задача сравнить электрические сигналы в двух плечах. Пример схемы регулятора температуры приведен на рисунке:
Здесь блок микросхемы U1A принимает сигналы от измерителя температуры на входы 2 и 3. При достижении температуры срабатывания, в плечах начнет протекать разный ток, и компаратор выдаст на управляющий элемент электронного терморегулятора сигнал о включении.
При остывании датчика термометра ток в плечах терморегулятора уравняется, и электронный блок выдаст управляющий сигнал на отключение. Приведенная электронная схема работает в двух устойчивых состояниях – отключенном и включенном, чередование рабочих режимов происходит в соответствии с заданной логикой.
Эта схема терморегулятора используется в работе куллера персонального компьютера, получая электроснабжение от блока питания, происходит сравнение тока в плечах. Когда блок питания перегреется, терморегулятор переведет транзистор в противоположное состояние и вентилятор запустится.
Такой принцип может применяться не только в вентиляторах, но и в ряде других устройств:
- для контроля работы электрического отопления по температурным показаниям в помещении;
- для установки уровня температуры в самодельном инкубаторе;
- при подключении теплого пола для контроля его работы;
- для установки температурного диапазона работы двигателя, с принудительным охлаждением или отключением системы при достижении граничного значения температуры;
- для паяльных станций или ручных паяльников;
- в системах охлаждения и холодильном оборудовании с логикой снижения температуры в определенных пределах;
- в духовках, печах как бытового, так и промышленного назначения.
Сфера применения терморегулятора ничем не ограничена, везде, где вы хотите получить контроль уровня температуры в автоматическом режиме с управлением питания, такое устройство станет отличным помощником.
Обзор схем
В зависимости от типа элементов, входящих в состав терморегулятора, различают механические и цифровые терморегуляторы. Работа первых основана на срабатывании реле, вторые имеют электронный блок, управляющий процессами. Примеры работы нескольких схем рассмотрим далее.
На приведенной схеме измерение происходит за счет резисторов R1 и R2, при температурных колебаниях переменный резистор R2 изменит величину падения напряжения. После чего через усилитель терморегулятора, представленный парой транзисторов, начнется протекание электротока через катушку реле K1.
Когда величина тока в соленоиде создаст магнитный поток достаточной силы, сердечник притянется и переключит контакты в другое положение. Недостатком такого терморегулятора является наличие магнитопроводящих частей, которые из-за гистерезиса вносят дополнительную поправку на температуру помимо измерительного органа.
Данный терморегулятор, в отличии от механического термостата, не использует подключение реле, поэтому является более точным. Его применение оправдано в тех ситуациях, когда несколько градусов могут сыграть весомую роль, к примеру, при контроле температуры нагрева двигателя или в инкубаторе.
Здесь изменение температурного режима фиксируется резистором R5, благодаря которому терморегулятор изменяет электрические параметры работы. Для сравнения и усиления разницы поступающего с полуплеч электрического параметра применяется микросхема К140УД7.
Для контроля нагрузки в схеме устанавливается тиристор VS1, в данном примере терморегулятора ограничение составляет 150Вт, но при желании может подбираться и другой параметр. Но следует учитывать, что эксплуатация тиристора в качестве ключа приводит к его нагреванию, поэтому с увеличением мощности необходимо установить радиатор для лучшей теплоотдачи.
Создаем простой терморегулятор
При ремонте бытовой электротехники вы могли сталкиваться с ситуацией, когда со строя выходил терморегулятор. Хоть это и небольшая микросхема, устанавливаемая для контроля величины нагрева или охлаждения чего-либо.
Увы, стоимость такого элемента заводского изготовления довольно высока, поэтому куда выгоднее собрать терморегулятор самому. Схема достаточно простого самодельного терморегулятора приведена на рисунке ниже.
Для его изготовления вам понадобится:
- понижающий трансформатор с 220 на 12 В;
- шесть диодов (в рассматриваемом примере используются IN4007);
- конденсаторы на 47 мкФ, 1 мФ и 2 мФ;
- микросхема для стабилизатора на 5В;
- транзистор (в рассматриваемом примере это КТ814А);
- стабилитрон с регулируемым параметром (TL431);
- резистивные элементы на 4,7; 160, 150 и 910 кОм;
- резистор с изменяемым сопротивлением на 150 кОм;
- термозависимый резистор 50 кОм;
- светодиод;
- электромагнитное реле 100 мА с питающим напряжением 12В (в рассматриваемом примере используется автомобильный вариант);
- кнопка и корпус.
Процесс изготовления состоит из таких этапов:
- При помощи паяльника соберите вышеперечисленные детали на печатную плату, как показано на схеме выше.
- После этого выведите измерительный орган для терморегулятора на открытое пространство, чтобы установить в нужную локацию.
- Установите переменный резистор на жесткий каркас и нанесите градуировку температурных режимов для настройки прибора.
- На клеммник подключите шнур питания.
В данном случае клеммник взят со старого прибора, располагавшегося в корпусе.
- Подключите все отдельно размещенные элементы к плате и закройте корпусом.
После сборки терморегулятора его можно установить в любое место, к примеру, для обогрева и подключить в цепь питания электрического котла. В случае, когда радиаторы отопления нагреют помещение до установленной температуры, контакты реле разорвут цепь и прекратят электроснабжение. При остывании цифрового термометра, снова произойдет включение отопления и снова пойдет нагрев. Если вас не устраивает температурный режим, его можно изменить настройкой датчика.
Используемые источники:
- https://domikelectrica.ru/sxemy-podklyucheniya-termoregulyatora-teplogo-pola/
- https://fb.ru/article/234393/elektricheskaya-shema-termoregulyatora-teplogo-pola
- https://ydoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-termoregulyator-teplyj-pol-remont.html
- https://kaminyn.ru/tyoplyiy-pol/elektricheskiy/sensornyiy-termoregulyator.html
- https://www.asutpp.ru/termoregulyator-svoimi-rukami.html
