Терморегулятор для радиатора отопления: виды, устройство, обзор

Если вы проживаете в квартире, в которой еще установлены старые чугунные радиаторы отопления, подогреваемые теплоносителем из центральной системы, то вам наверняка знакома ситуация, когда весной на улице уже стоит плюсовая температура, а батареи жарят, как зимой. Нечто подобное происходит и осенью, но наоборот. В общем, комфорта от такого отопления немного, но существует способ, как справиться с проблемой, причем применим он не только для квартир, но и для частных домов. Итак, для чего нужен терморегулятор на батарею отопления, как он устроен, как им пользоваться и как самому смонтировать – обо всем этом мы поговорим в сегодняшней статье.

Все преимущества терморегуляторов

Все мы разные, один постоянно мерзнет, а другому жарко при +20 градусах. Поэтому, когда в помещениях везде одинаковая температура, кто-то из жильцов начинает испытывать постоянный дискомфорт, согласитесь, неплохо бы было в своей комнате выставить оптимальный температурный режим! Иногда в помещениях требуется изменение температуры и по другим причинам, например, у вас там находятся растения, которым нужен определенная температура воздуха, или вы хотите на время сна убавить прогрев, чтобы спать было комфортнее, и не просыпаться с головными болями.

Вообще требования к температуре в разных комнатах отличаются. В той же ванной, не стоит ее опускать ее ниже 24 градусов, так как влага будет плохо испаряться, и в помещении будет ощущаться неприятная сырость. В кухне будет достаточно и 19 градусов, так как там дополнительно находятся прочие приборы, вызывающие нагрев воздуха. Для детской оптимальная температура 23-24 градуса.

В общем, суть понятна. Регуляция нагрева радиатора – это вполне себе необходимая мера, чтобы жилище было по-настоящему комфортным для проживания. Вам не потребуются сложные системы для реализации подобных настроек – достаточно приобрести компактный терморегулятор, который нужно установить совместно с батареей. Вот что даст вам это устройство:

1. Экономия ресурса котла — он работает намного экономичнее и потребляет меньше топлива.
2. Удобная регуляция температуры во всех комнатах.
3. Отсутствие необходимости вмешательства для регулировки нагрева – все происходит в автоматическом режиме, после первой установки.
4. Работает как кран, и может полностью перекрывать подачу теплоносителя к радиатору.

В специальной статье подробно разберем вопрос: какие возможны схемы подключения радиаторов отопления в частном доме. Посмотрим, в чем преимущества и недостатки тех или иных вариантов. Увидим, какие технологические приёмы используются для оптимизации некоторых схем.

Интересно знать! По сути, термостат является понижающим прибором, так как увеличить эффективность нагрева батареи он не в состоянии, что и не удивительно. Однако это никак не сказывается на его полезности и удобстве использования.

Виды терморегуляторов

На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.

Механический регулятор

Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.

В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.

Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.

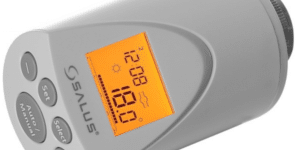

Электронный термостат

Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.

Интересно знать! Такие регуляторы оснащены датчиками температуры, замеряющими нагрев теплоносителя или температуру воздуха в комнате. Получаемые им данные используются для регулировки настроек прибора.

Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.

Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.

Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.

Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.

Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.

Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.

Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.

Видео — Виды и преимущества терморегулятора

Термостаты на газе или жидкости

В чем отличие газонаполненных сильфонов от жидкостных? Разница есть, и при покупке лучше бы о ней знать!

1. Устройства на газе отличаются высоким сроком службы – около 20 лет. При этом газ очень плавно реагирует на изменения температуры, что не вызывает избыточных резких нагрузок на оборудование.
2. Жидкостные, наоборот, срабатывают быстро, что немного сильнее влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. Работают они точнее, чем газовые.
3. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, то устройство ставится в горизонтальном положении, чтобы уменьшить влияние конвекционных потоков от радиатора и труб.
4. Датчики дистанционного типа целесообразно устанавливать, когда прибор закрывается плотными шторами, влияющими на теплообмен, термостат расположен вертикально, радиатор установлен в глубокой стеновой нише или слишком близко к подоконнику.

Как выполняется монтаж терморегулятора

Таблица 1. Набор материалов и приспособлений для установки

Фото	Описание
	Прибор имеет два соединения, и оба выполнены резьбовыми. Поэтому нужно взять пару гаечных ключей, а еще лучше, чтобы один был разводным, а второй газовым. Последний поможет при необходимости удержать круглые трубы.
	Старое проверенное средство – сантехническая пакля. Используем мы ее для уплотнения соединений, чтобы со временем на них не появлялось течи. Некоторые мастера предпочитают брать ленту фум или нить, но они не так надежны.
	Силиконовый герметик помогает сделать соединение еще более герметичным. Он наносится поверх пакли. Этот материал спокойно переносит нагрев теплоносителя, не страдая от этого. В дополнение к такой тубе покупается монтажный пистолет, цена которого находится в районе 250 руб.

Также может понадобиться плоская отвертка и приспособления для работы с трубами, если их потребуется укоротить для того, чтобы сделать вставку терморегулятора.

Теперь давайте пошагово рассмотрим, как устанавливается на радиатор терморегулятор электронного типа.

Шаг 1 – установка элементов питания

Распаковываем терморегулятор, снимает крышку батарейного отсека и устанавливаем пальчиковые батарейки, которые могут идти в комплекте с устройством или продаваться отдельно. Закройте крышку и проверьте исправность прибора тестовым включением. Если все заморгало, и он подал признаки жизни, то можно переходить к дальнейшим действиям. Некоторые модели не требуют включения – они запускаются автоматически.

Шаг 2 – настройка времени

Далее необходимо выполнить настройку времени, что позволит работать прибору, ориентируясь на время суток. Настройка не отнимает много времени, не отличаясь от настройки самых обыкновенных часов – используем стрелки и кнопку «ОК».

Дальше происходит настройка даты. Не совсем понятно, для чего это реализовано, но возможно, кому-то эта функция заменит календарь.

В конце настроек на дисплее появляется мигающая галочка – нужно нажать еще раз кнопку «ОК», чтобы подтвердить введенные настройки.

Если вы все сделали правильно, то на экране вы увидите мигающую заглавную букву «М», как показано на фотографии. Теперь можно переходить к подготовке трубопровода для включения в него терморегулятора.

Шаг 3 – демонтаж старого термостата

Если в системе у вас ранее был установлен терморегулятор, его необходимо демонтировать. Предварительно перекрываем кран подачи воды, чтобы не получить протечки. Снимается устройство при помощи шестигранника, которым нужно выкрутить небольшой фиксатор.

Совет! У вас есть возможность совместить головку нового терморегулятора со старыми клапанами, чтобы полностью не заменять еще рабочее устройство. Для этого вам потребуется соответствующий адаптер, который можно дополнительно приобрести.

Шаг 4 – монтаж адаптера RA

Устанавливаем адаптер на основание клапана. Он крепится также при помощи шестигранного торцевого ключа. Адаптер имеет внешнюю резьбу, на который нужно накрутить головку термостата и хорошо ее затянуть.

Шаг 5 – настройка

На экране у вас снова замигает буква «М». Нажмите среднюю кнопку и удерживайте ее, пока не откроется функциональное меню (3 сек). Нажимаем среднюю кнопку еще раз, и перед нами появится указатель текущей настройки температуры – при помощи кнопок вверх/вниз выставляем нужное для себя значение.

Если ничего не менять, то автоматически запустятся предустановленные программы. Например, модель с фото, будет автоматически охлаждать воздух в ночное время до 17 градусов – Р1. Программа Р2 будет делать то же самое и в рабочее время, когда предполагается, что дома никого нет.

Как-то все просто получилось в нашей инструкции. Пожалуй, это идеальный случай, когда не потребовалась установка клапана или его замена. Такая работа может быть выполнена любым человеком, без какой-либо подготовки и навыков. Но так бывает далеко не всегда. Чаще придется действовать так.

Шаг 1 – спускаем воду из радиатора

Начинаем с того, что спускаем из радиатора всю воду. Возможно, вам придется подождать некоторое время после перекрытия крана, пока теплоноситель остынет, чтобы не получить ожог. Для слива нужно выкрутить гайку или заглушку в верхней и в нижней части радиатора. Подставляем снизу ведро, и ждем, пока течь не прекратится.

Шаг 2 – демонтаж старого адаптера

Далее снимается старый адаптер или кран. Используем для этого гаечные ключи. Застелите пол тряпками, так как из системы еще потекут остатки воды. Чтобы не повредить трубы, корпус адаптера нужно зафиксировать газовым или гаечным ключом.

Шаг 3 – монтаж нового адаптера

Уплотняем резьбовые соединения удобным способом – фум лентой нужно сделать не менее 6-ти витков. Накручиваем новый адаптер сначала на трубу, а затем присоединяем его к радиатору отопления.

Дальнейшая процедура вам уже знакома – вкручиваем головку термостата и выполняем ее пошаговую настройку. Если используете механическое устройство, этот процесс займет у вас много времени. Чтобы ускориться советуем поступить так.

1. Открываем для начала краны и спускаем из радиатора весь воздух. Как только ток теплоносителя восстановится, батарея начнет нагреваться.
2. Закройте в помещение и все окна и двери, чтобы избежать погрешности на теплопотери через них.
3. Открываем клапан на полную, и размещаем в комнате термометр, чтобы увидеть соответствие шкалы температуре воздуха.
4. Как только набор температуры прекратится, поворачиваем рычаг регулятора в обратную сторону, в минимальное положение.
5. Ждем пока показатель термометра упадет до нужной вам отметки, начните регулятор снова открывать, пока не услышите, как вода побежала по трубам. Прекратите вращение и оставьте устройство. Повторно замерьте температуру воздуха через несколько часов и внесите финальные коррективы при необходимости. Теперь прибор будет удерживать нужный нагрев в помещении.

Советы перед началом монтажа

В дополнение хотим дать вам несколько полезных советов перед установкой оборудования:

1. Обязательно читайте инструкцию от завода-изготовителя, так как установка и настройка каждого устройства может иметь свои особенности, не зная которых, можно испортить оборудование.
2. Хорошо уплотняйте все соединения, не перетягивайте гайки, чтобы не повредить детали.
3. Посмотрите, в какую сторону показывают стрелки на корпусе термостата – они будут соответствовать направлению тока теплоносителя в системе.
4. Если монтаж будет происходить при однотрубной системе отопления, обязательно предусматриваем байпасы, иначе ваш терморегулятор собьет всю ее работу.
5. Выбирайте место для установки терморегулятора так, чтобы на него не попадали прямые солнечные лучи и поблизости не находилось других источников тепла, например, бытовой техники. Это позволит приборам работать точнее. Сквозняки им также противопоказаны
6. В самых холодных комнатах отдайте предпочтение электронным приборам, так как они более чувствительные.

Правила довольно простые, но, несмотря на это, очень эффективные и помогут сэкономить вам на отоплении, отбивая не только стоимость самих регуляторов, но и выводя со временем в плюс.

Видео — Терморегулятор для радиатора отопления: установка и настройка

Терморегуляторы – небольшие по размеру, но весьма практичные в быту устройства для контроля теплоотдачи. В зависимости от реальной потребности регуляторы температуры для батарей отопления увеличивают или сокращают объем теплоносителя. Согласитесь, это полезно и для самочувствия владельцев дома/квартиры, и для их кошельков.

Желающим приобрести терморегуляторы для оснащения радиаторов мы предлагаем ознакомиться с подробным описанием видов устройств регулировки отдачи тепла. Мы привели и сравнили их способы управления, принцип действия, стоимость, специфику монтажа. Наши рекомендации помогут выбрать оптимальную разновидность.

Представленную к рассмотрению информацию, собранную и систематизированную для будущих покупателей регуляторов тепла, мы дополнили наглядными фото-подборками, схемами, нормативными таблицами, видео.

Польза терморегуляторов отопления

Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.

Например, в спальне ночью необходимо опускать температуру до 17-18^оС. Это положительно влияет на сон, позволяет избавиться от головных болей.

Галерея изображенийТермостатический вентиль, он же теромрегулятор, предназначен для изменения объема теплоносителя, проходящего через прибор. Изменения зависят от температуры окружающей средыВсе виды терморегуляторов включают два основных элемента: терморегулирующий клапан и термоголовку — механизм воздействия на клапанВ самых сложных модификациях терморегулирующий клапаном управляет выносной термодатчик, отправляющий команды термоголовке в зависимости от изменений температурного фонаТермостат с термоголовкой, оснащенной сильфонным механизмом, позволяет автоматизировать поставку теплоносителя в приборСамый простой вариант термостата оснащен термоголовкой для ручного управления. При необходимости простую механическую термоголовку можно запросто заменить на сильфоннуюВсе варианты терморегуляторов подразделяются на устройства для однотрубных и двухтрубных схем отопленияТермостаты для двухтрубных схем рассчитаны на значительные перепады давления. Подразделяются на две группы: с настройкой гидравлического сопротивления и без этой функцииУстановка терморегуляторов рядом с приборами отопления дает возможность задать оптимальную температуру для каждого из помещений по его назначениюНазначение термостатического вентиляОбязательные составляющие терморегулятораТерморегулятор с выносным термодатчикомТермоголовка для автоматического управленияТерморегулирующий клапан или вентиль — основной компонентРегулирующее устройство для однотрубных схемТермостатический вентиль для двухтрубных системПлюсы установки терморегуляторов для приборов отопления

Оптимальная температура на кухне составляет 19^оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26^оС,  то в помещении будет ощущаться сырость. Поэтому здесь важно обеспечить высокую температуру.

Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24^оС, для детей постарше достаточно будет 21-22^оС. В остальных комнатах температура может варьироваться от 18 до 22^оС.

Комфортный температурный фон подбирается в зависимости от назначения помещения и частично от времени суток

В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.

В этих случаях установка термостата сказывается на микроклимате положительно – воздух не перегревается и не пересушивается.

Из таблицы видно, что в жилых комнатах в холодное время года температура должна составлять 18-23^оС. На лестничной площадке, в кладовой допустимы низкие температуры – 12-19^оС

Терморегулятор решает следующие проблемы:

• позволяет создавать определенный температурный режим в комнатах разного назначения;
• экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
• появляется возможность без отключения всего стояка производить аварийное отключение батареи.

Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.

Разберемся, какие существуют виды терморегуляторов, и как сделать верный выбор оборудования.

Виды терморегуляторов и принципы работы

Терморегуляторы разделяют на три вида:

• механические, с ручной настройкой подачи теплоносителя;
• электронные, управляемые выносным термодатчиком;
• полуэлектронные, управляемые термоголовкой с сильфонным устройством.

Главное достоинство механических приборов – невысокая стоимость, простота в эксплуатации, четкость и слаженность в работе. Во время их эксплуатации нет необходимости использовать дополнительные источники энергии.

Модификация позволяет в ручном режиме регулировать количество теплоносителя, поступающего в радиатор, тем самым контролируя теплоотдачу батарей. Прибор отличается высокой точностью регулировки степени нагрева.

Существенный недостаток конструкции заключается в том, что в ней отсутствует разметка для регулировки, поэтому производить настройку агрегата придется исключительно опытным путем. С одним из методов балансировки мы ознакомимся ниже

Основные элементы регулятора механического типа – термостат и термостатический клапан

Механический терморегулятор состоит из следующих элементов:

• регулятора;
• привода;
• сильфона, заполненного газом или жидкостью;

Вещество, содержащееся в сильфоне, играет ключевую роль. Как только положение рычага термостата меняется, вещество перемещается в золотник, тем самым регулируя положение штока. Шток под действием элемента частично перекрывает проход, ограничивая попадание теплоносителя в батарею.

Электронные термостаты – более сложные конструкции, в основе которого лежит программируемый микропроцессор. С его помощью можно задавать определенную температуру в комнате путем нажатия нескольких кнопок на регуляторе. Некоторые модели многофункциональны, пригодны для управления котлом, насосом, смесителем.

Строение, принцип работы электронного прибора практически не отличается от механического аналога. Здесь термостатический элемент (сильфон) имеет форму цилиндра, его стенки гофрированы. Он заполнен веществом, которое реагирует на колебания температуры воздуха в жилище.

По время повышения температуры происходит расширение вещества, в результате чего на стенки образуется давление, что способствует движению штока, который автоматически закрывает клапан. При движении штока проводимость клапана увеличивается или уменьшается. Если температура снижается, то рабочее вещество сжимается, в результате сильфон не растягивается, а клапан открывается, и наоборот.

Сильфон обладают высокой прочность, большим рабочим ресурсом, выдерживают сотни тысяч сжатий на протяжении нескольких десятков лет.

Основной элемент электронного регулятора – термодатчик. В его функции входит передача информации о температуре окружающей среды, в результате чего система генерирует необходимое количество тепла

Электронные терморегуляторые условно разделяют на:

• Закрытые терморегуляторы для радиаторов отопления не обладают функцией автоматического определения температуры, поэтому они настраиваются в ручном режиме. Отрегулировать возможно температуру, которая будет поддерживаться в комнате, и допустимые колебания температуры.
• Открытые термостаты можно запрограммировать. Например, при понижении температуры на несколько градусов режим работы может измениться. Также возможно настроить время срабатывания того или иного режима, отрегулировать таймер. Используются такие приборы преимущественно в промышленности.

Электронные регуляторы работают от батареек или специального аккумулятора, который идет в комплекте с зарядкой. Полуэлектронные регуляторы идеально подходят для бытовых целей. Они идут с цифровых дисплеем, который отображает температуру помещения.

Принцип действия полуэлектронных устройств для регулировки теплоотдачи радиатором позаимствован из механических моделей, поэтому его регулировка осуществляется вручную

Газонаполненные и жидкостные термостаты

При разработке регулятора в качестве термостатического элемента могут использовать вещество в газообразном или жидком состоянии (например, парафин). Исходя из этого, приборы делят на газонаполненные и жидкостные.

Парафин (жидкий или газообразный) обладает свойством расширяться под действием температуры. В результате масса давит на шток, к которому подсоединен клапан. Шток частично перекрывает трубу, через который проходит теплоноситель. Все происходит автоматически

Газонаполненные регуляторы обладают высоким сроком службы (от 20 лет). Газообразное вещество позволяет более плавно и четко регулировать температуру воздуха в жилище. Приборы идут с датчиком , которые определяет температуру воздуха в жилище.

Газовые сильфоны быстрее срабатывают на колебания температуры воздуха в помещении. Жидкостные же отличаются более высокой точность в передаче внутреннего давления на подвижные механизм.  При выборе регулятора на основе жидкого или газообразного вещества ориентируются на качество и срок службы агрегата.

Жидкостные и газовые регуляторы могут быть двух типов:

• со встроенным датчиком;
• с дистанционным.

Приборы со встроенным датчиком устанавливают горизонтально, поскольку они требуют циркуляцию воздуха вокруг себя, что предотвращает воздействия тепла от трубы.

Термостаты подходят не только для систем отопления на основе газового, электрического котла или конвертера. Они используются в системах “теплый пол”, “теплые стены”. Важно подобрать модификацию, которая подойдет для той или иной системы (+)

Дистанционные датчики целесообразно использовать в случаях, когда:

• батарея закрыта плотными шторами;
• термостат располагается в вертикальном положении;
• глубина радиатора превышает 16 см;
• регулятор располагается на расстоянии меньше, чем 10 см от подоконника и более, чем на 22 см;
• радиатор установлен в нише.

В этих ситуациях встроенный датчик может работать некорректно, поэтому использую дистанционный.

Обычно датчики располагаются под углом 90 градусов относительно корпуса радиатора отопления. В случае параллельной установки его показания будут сбиваться под действием исходящего от радиаторов тепла.

Советы перед началом установки термостата

Предлагаем ознакомиться со следующими советами, которые следует помнить перед началом установки прибора.

1. Перед монтажом запорно-регулирующего механизма следует ознакомиться с рекомендациями производителя.
2. В конструкции регуляторов температуры присутствуют хрупкие детали, которые даже при небольшом ударе могут выйти из строя. Поэтому следует проявить осторожность и внимательность при работе с устройством.
3. Важно предусмотреть следующий момент – установить клапан необходимо так, чтобы термостат принял горизонтальное положение, иначе на элемент может поступать теплый воздух, исходящий из батареи, что негативно скажется на его работе.
4. На корпусе указаны стрелки, которые говорят о том, в какую сторону должна двигаться вода. При установке направление воды также нужно учитывать.
5. Если терморегулирующий элемент устанавливают на однотрубную систему, то нужно заранее установить байпасы под трубами, иначе при отключении одной батареи вся система отопления даст сбой.

Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно. Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана.

Терморегулятор обычно устанавливают на горизонтальном участке трубопровода недалеко от точки входа теплоносителя в отопительный прибор

Электронные терморегуляторы не стоит устанавливать на кухне, в холле, в или возле котельной, поскольку такие приборы более чувствительны, чем полуэлектронные. Целесообразно установить приборы в угловые комнаты, помещения с низкой температурой (обычно это комнаты, располагающиеся с северной стороны).

При выборе места установки следует руководствоваться следующими общими правилами:

• рядом с термостатом не должно быть приборов, генерирующих тепло (например, тепловентиляторов), бытовой техники и др;
• недопустимо, чтобы на прибор попадали солнечные лучи и чтоб он располагался на месте, где есть сквозняки.

Помня эти простые правила, можно избежать ряда проблем, возникающих при использовании прибора.

Монтаж автоматических регуляторов отопления

Нижеизложенная инструкция поможет установить терморегулятор как на алюминиевые, так и на биметаллические радиаторы.

Если радиатор подключен к рабочей системе отопления, то из него следует слить воду. Сделать это можно с помощью шарового крана, запирающего вентиля или любого другого устройства, блокирующего подачу воды из общего стояка.

После этого открывают клапан батареи, располагающийся в области места поступления воды в систему, перекрывают все краны.

После того, как из батареи была устранена вода, ее необходимо продуть, чтоб убрать воздух. Также это можно сделать с помощью крана Маевского

На следующем этапе выполняют снятие адаптера. Перед процедурой пол застилают материалом, хорошо поглощающим влагу (салфетками, полотенцами, мягкой бумагой и т.д.).

Корпус термостатического клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.

При откручивании адаптера может потребоваться использование клапана, расположенного внутри батареи

После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу.

Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.

Резьбу необходимо оборачивать сантехнической запорной лентой почасовой стрелке, сделав 5-6 оборотов. Важно, чтобы лента ложилась ровно, поэтому необходимо своевременно ее разглаживать, если это нужно

Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга.

Далее происходит монтаж самого терморегулятора. Для этого, следуя по стрелкам, изображенным на корпусе, его устанавливают на воротник, после чего, фиксируя клапан разводным ключом, затягивают гайку, которая находится между регулятором и клапаном. В это же время с помощью второго ключа гайку плотно закручивают.

Важно во время установки термостата не повредить резьбу, а после закручивания проверить прочность соединения, чтобы при запуске воды избежать протечек

На завершающем этапе необходимо открыть вентиль, заполнить батарею водой, убедиться в работоспособности системы, отсутствии протечек, установить определенную температуру. В двухтрубной системе можно установить терморегуляторы на верхней подводке.

Метод настройки механического терморегулятора

После установки механические модели важно правильно настроить. Для этого нужно закрыть в помещении окна, двери, чтобы свети потери тепла к минимуму, что позволит дать более точный результат работы системы отопления.

В комнату помещают термометр, затем отворачивают клапан до упора. В этом положении теплоноситель заполнит радиатор полностью, а значит, теплоотдача прибора будет максимальной. Через некоторое время необходимо зафиксировать полученную температуру.

Далее необходимо повернуть головку до упора в обратную сторону. Температура начнет понижаться. Когда термометр покажет оптимальные для помещения значения, то клапан начинают открывать до тех пор, пока не послышится шум воды и не произойдет резкий нагрев. В этом случае вращение головки прекращают, фиксируя ее положение.

Выводы и полезное видео по теме

В видео наглядно показано, как настроить терморегулятор и внедрить его в систему отопления. В качестве примера взять автоматический электронный регулятор Living Eco от бренда Danfoss:

Выбрать терморегулятор можно исходя из собственных пожеланий и финансовых возможностей. Для бытовых целей идеально подойдет механической и полуэлектронный агрегат. Любители smart-техники могут отдать предпочтение функциональным электронным модификациям. Установить приборы также возможно без привлечения специалистов.

Появились вопросы по предложенной к рассмотрению теме? Есть желание поделиться личным опытом, полученным в ходе установки или использования терморегулятора? Пишите, пожалуйста, комментарии.

Для защиты котельного оборудования от перегрева и высоких нагрузок используются специальные приспособления. Предлагаем рассмотреть, что такое терморегуляторы для радиаторов, как установить устройство, а также инструкция, как выбрать термостат.

Содержание

Что такое терморегулятор

Эксплуатация котла начинается с работы и проверки термостата. Котел нагревает воду в процессе работы, после чего она перемещается по радиаторам, если уровень допустимого давления жидкости или её температуры превышен, то вполне вероятно, что произойдет авария системы отопления. Данный процесс полностью контролируется термостатами. Чаще всего устанавливается несколько приборов: непосредственно на выходе из котла или бойлера, и на каждом радиаторе, для контроля местной температуры нагрева.

Операционная система газового или электрического котла является достаточно опасной для эксплуатации. Горелки могут не сжигать должным образом топливо, позволяя газу заполнить камеру сгорания, создавая возможность образования пожара или взрывоопасной ситуации. Котел может перегреться, создавая слишком много пара и давления. Датчики температуры на горелке и бака выключат систему, но если тепло поднимается слишком быстро или слишком далеко, то они не справятся со своей работой, и здесь станут необходимы местные предохранители.

Достоинства использования терморегуляторов:

1. Экономия электроэнергии, топлива;
2. Безопасность жилища, защита от пожара или взрыва;
3. Электрические приспособления работают при очень широком диапазоне: от -20 до +70 градусов и более;
4. Высокие показатели эффективности даже в экстремальных условиях;
5. Можно устанавливать даже на улице или холодильных установках. Просто купить незамерзающий прибор;
6. Отличные характеристики долговечности, на каждый термостат, который имеет сертификат качества (паспорт), дается гарантированный срок службы и обслуживания от 12 месяцев;
7. Возможность контролировать температуру зонально, по комнате отключаться от сети.

Назначение терморегуляторов: контроль температур в бытовых условиях, производственных цехах, нежилых помещениях, складах и т.д., работа в холодильных установках, автомобильных или транспортных средствах (Бугатти).

Конструкция терморегулятора

Биметаллический термостат состоит из двух полос различных металлов, имеющих разные коэффициенты линейного расширения. Биметаллические полосы действуют в качестве электрического контакта выключателя в электрическом контуре отопления. Из-за разницы в коэффициентах линейного расширения двух металлов, биметаллических полосы деформируются в форму нисходящей кривой и цепь нарушается. Металлической полоски находится в контакте с винтом закрытия клапана. Когда становится слишком жарко, контакт наклоняется вниз и на уровне клапана перекрывается доступ жидкости, газа, пара ит.д. Работа котла останавливается, батареи остывают под естественными физическими процессами.

После того, как температура стабилизируется, теплоноситель снова заработает. Очень важно, если котел достиг предельной температуры, проверить все клапаны и предохранители на целостность, иначе Вы можете подвергнуть себя и своих близких опасности. Принцип работы терморегулятора для котла очень похож на действие автомобильного устройства. Также бывают цифровые либо электронные терморегуляторы, которые состоят из платы, контактов и дисплея.

Как правильно подобрать термостат — виды

Перед тем, как выбрать терморегуляторы для масляного радиатора, сухих или чугунных батарей, необходимо выяснить параметры системы отопления. Главное значение отводится давлению, от этого показателя полностью зависит целостность труб, соединений, тепло и скорость нагрева. Рекомендуем самостоятельно не подбирать регуляторы тепла, пусть это сделают специалисты, они проводят специальные замеры и расчёт данных о жилище, толщине стен, труб, этажности здания и прочем.

Правильные системы управления отоплением позволят Вам сохранить дом в комфортной температуре, минимально тратя топливо. Рассмотрим виды терморугляторов и их управление:

Комнатные термостаты. Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть заблокированы шторами или мебелью, или положены рядом с источниками тепла. Напрямую на системы отопления они не устанавливаются, но являются хорошими помощниками при комплексном подходе к организации защиты. Они бывают ручные и автоматические, также активно используются для полотенцесушителей.

Термостатические вентили (Устройства ТРВ). Термостатические вентили не управляют котлом: они могут уменьшить поток воды через радиатор, на котором установлены, когда температура поднимается выше определенного уровня. Необходимо устанавливать такие приборы там, где уровень давления и воды наименьший, это поможет сэкономить энергию. Они бывают встраиваемые и накладные.

Профессионалы не советуют монтировать такие устройства под крышки или прочие дизайн-приспособления, которые придают эстетичности, таким образом, Вы будете как будто обманывать прибор, он будет показывать неверную температуру из-за нагнетания.

Зональные дистанционные контроллеры. Их рекомендуется использовать с терморегулирующими вентилями. Эти термостаты позволят контролировать температуру воздуха в определенных комнатах или участках комнат при помощи инфракрасных лучей. Как только уровень будет достигнут, они передают сигнал котлу или регулятору радиатора, после чего тот прекращает работу. Это хороший комнатный прибор безопасности.

Термостат цилиндра. Это особенно важно, если у Вас стоит двухконтурный котел. На выходе вода достигает очень больших температур, до 80 градусов, чтобы предохранить трубы от трескания и протекания, перед подходом к радиаторам нужно установить такие жидкостные терморегуляторы. Они являются программируемыми, настраиваются в любом диапазоне от 60 (иногда меньше) градусов.

Системы управления («умный» термостат). По принципу работы очень похожи на водяные терморегуляторы прямого действия для радиаторов (универсал-приборы). Они контролируют состояние системы из командного блока, и полностью отключают котел до нормализации. Помимо того, что они могут отключать котельное оборудование, данные системы контролируют количество поступления горячей воды в трубы. При необходимости перекрывают вентили.

Монтаж терморегулятора

Установка терморегулятора на радиатор отопления может осуществляться своими руками. Это не сложнее, чем поменять ТЕН. Независимо от того, на металлических или алюминиевых батареях осуществляется монтаж, правила одинаковы:

1. Слейте воду в отопительной установке.

Первая задача заключается в разряде системы центрального отопления. В большинстве случаев для этого достаточно отсоединить один клапан, на входе воды в систему, перекрыть все краны. Также нужно продуть её от воздуха.

2. Открутите адаптер.

Положите много старых полотенец (из махры или хлопка, которые хорошо впитывают воду) или листы бумаги по всему полу. Прижмите корпус старого клапана одним из регулируемых (разводных) гаечных ключей и используйте другой, чтобы ослабить гайки, удерживающие клапан на медной трубе и адаптере, который вставляется в радиатор. Открутите адаптер от радиатора. Возможно, Вам придется использовать клапан радиатора, который встроен внутри батареи.

3. Установить новый адаптер.

Установите новый адаптер, накидную гайку и металлический воротник на радиатор. Очистите внутреннюю резьбу с чистой тканью и оберните её водопроводной (запорной лентой, белого цвета, в продаже найдете в магазинах сантехники) полоской, несколько раз по часовой стрелке, обязательно после каждого поворота разглаживайте материал. Теперь нужно соединить винтовой адаптер, угловые прокладки и радиатор, плотно затяните конструкцию.

4. Удалите и замените воротник и накидную гайку.

Удалите старый металлический воротник и глухую гайку из медной трубы, замените все это новым набором. Если воротник не соскальзывает, то нужно осторожно и тщательно вырезать его части и оторвать друг от друга с помощью маленькой отвертки. Работайте крайне скрупулезно, чтобы ножовка или отвертка не соскользнула на трубу.

5. Затяните гайку.

После того, как Вы установите термостатический клапан, необходимо затянуть гайку между адаптером клапана, придерживая клапан разводным ключом. При помощи второго ключа плотно затяните гайку, аккуратно, не срывая резьбу, проверьте точность и прочность закрепления.

6. Установите запасную систему защиты.

Снова заполните систему центрального отопления водой и убедитесь в отсутствии утечек. Установите в гостиной клапан полностью открытым, а для спальни или детской наполовину. Старайтесь установить настройки разные для каждой комнаты, во время работы радиаторов держите двери закрытыми. Чтобы не происходило попыток межкомнатных радиаторов компенсировать тепло.

Во время работы с датчиком будьте осторожны, он имеет очень нежные детали, которые могут выйти из строя при малейшем ударе. Для демонтажа терморегуляторов также можно воспользоваться нашей инструкцией.

Установка терморегулятора на радиатор отопления дает отличный эффект в вопросах экономии топлива в частных домах и квартирах с индивидуальными системами подачи тепла. Кроме того, автоматические устройства позволяют получить максимальный уровень комфорта в помещения при суточных изменениях наружной температуры весной и осенью. Установка регулятора не допустит активного нагрева батареи при теплой погоде или же, наоборот, поднимет температуру при похолодании. При этом вы сами задаете режим комфортного для вас обогрева комнаты.

Регулятор температуры — вид теплового оборудования, предназначенный для контроля количества теплоносителя, проходящего через отопительный прибор. При необходимости, его можно использовать в качестве запорной арматуры для отключения батареи. Правда на централизованных сетях теплоснабжения применение этих устройств часто бывает малоэффективным. Ни один регулятор температуры на радиаторе отопления не нагреет помещения, если центральная котельная (или теплопункт) не соблюдает график и несвоевременно поднимает температуру теплоносителя при похолодании.

Принцип работы

На рынке теплового оборудования продается большое количество различных моделей терморегуляторов для батарей отопления. Однако, их можно определить в три большие группы:

• механические;
• электронные;
• полуэлектронные.

Все они работают под управлением встроенных или выносных датчиков сильфонного типа, которые контролируют температуру циркулирующего теплоносителя или воздуха в помещении. Поэтому, конструктивно, любой термостат — это обычный вентиль, в котором положением конуса управляет расширяющаяся жидкость или газ из сильфона.

По конфигурации регулирующего клапана, термостаты могут быть прямыми, угловыми и трехходовыми. Выбираются в зависимости от типа системы отопления и способа подключения отопительного прибора к системе отопления.

Механические устройства

Конструкция механических регуляторов состоит сильфона, термоклапана, механического привода и регулирующей ручки. При повороте рычага, жидкость или газ из сильфона сжимается или расширяется, влияя на положение штока и определяя степень открытия прохода для протока теплоносителя.

Простое устройство определяет невысокую стоимость и надежность в работе. Регулировка температуры осуществляется путем поворота градуированной рукояти. При этом настройка происходит при выборе режима постепенного опытного приближения. Настроить сразу точную температуру в градусах очень затруднительно.

Электронные термостаты

Работой этих регуляторов тепла управляет микропроцессор, задающий степень нагрева батареи в зависимости от температуры воздуха в помещении или теплоносителя в системе. Данные о температуре поступают с выносного или встроенного температурного датчика. Самые сложные приборы способны комплексно управлять работой всей системы отопления, включая котлы и насосы.

Электронные регуляторы температуры предусматривают возможность настройки с точностью до 1°C. Для управления используется кнопочная панель с информационным дисплеем. Механическая часть таких термостатов так же имеет рабочий подвижный шток, ограничивающий поток теплоносителя, и цилиндрический гофрированный сильфон. Расширение цилиндра при нагреве приводит шток в движение и, соответственно, сокращению количества поступающей нагретой воды в батарею.

Терморегуляторы полуэлектронного типа

Устройство этих термостатов такое же, как и у механических, но принцип работы заключается в том, что они приводятся в действие от выносного газового или жидкостного сильфона. Он следит за температурой в помещении, а не за нагревом теплоносителя, и соединен с регулятором длинной трубкой.

Главный недостаток прибора заключается в увеличенных габаритных размерах и необходимости выделения специального места для установки датчика. В то же время, такие устройства могут быть единственно возможным техническим решением при установке на тонкие радиаторы, расположенные близко к стене или подоконнику.

Основные критерии выбора термостата

Большинство продаваемых на рынке регуляторов имеют одинаковые по конструкции клапана, которые устанавливаются на трубу отопления. Главные различия, которые необходимо знать при выборе устройства, заключаются в способе регулировки и устройства сильфона. Поэтому основными параметрами термостата при покупке станут:

• тип регулятора: механический, электронный электромеханический;
• диаметр условного сечения;
• стоимость и совместимость с другим оборудованием;
• точность и простота регулировки;
• габаритные размеры;
• внешний вид прибора;
• необходимость периодической замены батарей.

Механические устройства стоят недорого, надежны, долговечны, но усложняют процесс точной регулировки. Электронные регуляторы точны, удобны в пользовании, но стоят дорого и требуют замены источников тока. Полуэлектронные — средний ценовой вариант с высоким уровнем точности и надежности, но имеет увеличенные габаритные и отдельно установленный датчик.

Популярные модели и цены

Oventrop Vindo TH M 30х1,5. Недорогой регулятор механического типа с жидкостным сильфоном. Диапазон регулирования — до +28°C. При установке имеет полностью закрытое положение клапана. Стоимость 750 руб. Это одно из самых доступных по цене и надежных устройств для регулировки температуры в батарее.

Oventrop Uni LH M 30х1,5. Термостат с выносным температурным датчиком, длина капиллярной трубки которого составляет 2000 мм. Предусмотрена возможность ограничения настроек посторонними лицами, прежде всего, маленькими детьми. Предельная температура эксплуатации +120°C. Цена комплекта 1550 руб.

Caleffi. Важная техническая особенность заключается в возможности установки на различные серии клапанов других компаний с использованием прилагаемого адаптера. Может стать полезным при замене поломанного термостата. Стоимость 1050 руб.

Caleffi 472000. Комплект из перекрывающего клапана и управляющего узла, которые соединяются 2-метровой капиллярной трубкой. Запаздывание по срабатыванию (гестерезис) не более 0,6°. Диапазон регулирования от +6°C до +28°C. В комплект входит адаптер для установки регулятора на клапана других серий. Продается без комплектного клапана вентильного типа. Цена устройства 830 руб.

Royal Thermo RTE 50.030. Сильфон для механического штока заполнен толуолом. Запаздывание по срабатыванию (гестерезис) не более 0,55°. Предельная температура эксплуатации 100°C. Диапазон регулирования до +28°C. Цена устройства 830 руб.

Danfoss RTS Everis. Термоголовка механического типа со встроенным жидкостным сильфоном устанавливается только на клапана компании. Диапазон регулирования от +8°C до +28°C. Гистерезис 0,5°. Защита от замерзания. Предусмотрено устройство защиты от несанкционированной перенастройки. Регулирующая арматура Danfoss уже давно признана в нашей стране как проверенная и наиболее надежная. Стоимость модели 1100 руб.

Salus PH60. Современный термостат с электронным управлением. Возможно программирование на неделю с почасовым заданием температурных режимов. Подсвечиваемый жидкокристаллический дисплей. Индикация всех рабочих и заданных параметров.

Диапазон регулирования от +5°C до +40°C. Стоимость электронного блока 3700 руб. Рекомендуемый клапан торгового бренда — «Danfoss», цена 1200-2700 руб. Как видим, для приобретения одного электронного регулятора понадобится сумма от 5000 руб.

Инструкция по установке терморегулятора

Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.

Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.

Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.

Монтаж регулятора механического типа

Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.

После слива воды:

• застелите пол тряпками, поскольку возможно поступление воды из труб;
• демонтируйте верхний шаровый кран или вышедший из строя старый клапан;

• приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
• при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
• разберите разъемное соединение на клапане терморегулятора;
• накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
• соедините клапан и удлинитель;

• закрутите удлинитель с американкой в пробку батареи;
• смонтируйте клапан на трубу и скрутите его с накидной гайкой.

Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.

Настройка электронного терморегулятора

Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:

• снимите крышку корпуса и установите батареи в предназначенный для этого отсек;

• включите электронный блок на тестовую проверку;
• на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;

• установите дату, что требуется для нормальной работы устройства;
• после подтверждения первичных настроек на экране должна появиться буква М;
• при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;

• накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
• нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
• нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.

Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.

Используемые источники:

• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/termoregulyator-na-batareyu-otopleniya.html
• https://sovet-ingenera.com/otoplenie/radiator-obogrev/regulyatory-temperatury-dlya-batarej-otopleniya.html
• https://www.asutpp.ru/termoregulyatory-dlya-radiatorov.html
• https://domzastroika.ru/otoplenie/termoregulyator-dlya-batarej-otopleniya.html
