Управление системой отопления «теплый водяной пол» в ручном режиме крайне неудобно и малоэффективно. Причина в том, что с момента вашего вмешательства, попытка изменить температуру нагрева в доме. Пройдет довольно много времени, автоматика же решает такие вопросы значительно быстрее. В отличие от электрических систем, регулирующие приборы для водяного пола выглядят иначе и имеют другой принцип действия. С помощью таких устройств вы получите возможность наслаждаться комфортом в собственном доме, не обращая внимания на работу отопительной системы. Решить проблему автоматической регулировки температурных параметров позволит термостатический регулятор для водяного теплого пола.
Рассмотрим детальнее, что собой представляет это устройство и каков его принцип работы. На основании нашей информации вы сумеете не только получить необходимые знания, но и сделать выбор в пользу того или иного оборудования.
Регулятор температуры для систем отопления играет одну из важнейших ролей. От его действий зависит функциональность предохранительных клапанов и работа всего узла подмеса. Теплые полы в отличие от других отопительных систем осуществляют низкотемпературный нагрев поверхности пола. Однако, за счет действующих законов термодинамики, именно такой способ обогрева помещений является самым удобным и эффективным.
Терморегулятор в системе отоплениях. Что это за прибор?
Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.
На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.
Виды регуляторов температуры
Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.
Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:
- Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.
На заметку: электромеханический термостатический смесительный клапан работает по принципу домашнего утюга, не имея конкретных значений температуры, а лишь включаясь и отключаясь при повышении или при понижении температуры воды.
Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.
Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.
Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.
Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.
По своей функциональности все термостатические устройства можно разделить на три вида:
- модели, оснащенные индикаторами температуры воздуха;
- модели, оборудованные датчиками температуры нагрева водяного пола;
- устройства, имеющие на вооружении два датчика.
Условия для монтажа термостатического клапана
Важно! При оборудовании теплого пола в ванной комнате или в сауне, терморегуляторы выносятся за пределы помещений с повышенной влажностью.
Конструкция терморегулятора в отличие от большинства узлов и элементов системы отопления не герметична. Высокая влажность крайне негативно отражается на точности показаний приборов с электронной начинкой. В таких условиях обычно используют механические регуляторы. Если вы хотите объединить под единый контроль два смежных помещения, установите двухзонный термостат, обеспечивающий регулировку температуры теплоносителя в отдельных контурах, независимо друг от друга.
Такое устройство очень удобно, когда требуется в одном и том же помещении определенные участки прогревать с различной интенсивностью.
К примеру: место отдыха (кровать или диван) менее нуждается в подогреве, тогда как центральная площадь комнаты, свободная от мебели и других предметов нуждается в большем подогреве.
Хочется добавить, что термостатические регуляторы ставятся отдельно на каждый смесительный узел. Чем больше количество отопительных водяных контуров, тем больше вам потребуется термостатов. Для дома, где теплыми водяными полами отапливается вся площадь, термостаты ставятся отдельно на каждый узел подмеса, обслуживая тем самым каждое помещение в отдельности.
Установка регулятора осуществляется по типу устройств, путем включения в систему трубопровода или накладным способом. Если вы хотите сделать скрытый вариант, можно подготовить в стене специальное отверстие. Оптимальное расстояние места расположения термостата 1,5 – 5 м от уровня пола. Не рекомендуется место установки загромождать мебелью и навесными украшениями (ковры, занавески, картины). Подключение электронных приборов к сети осуществляется через стандартный разъем, путем включения в розетку.
На схеме показан вариант монтажа терморегулятора и схема его подключения к электросети.
На заметку: термостат устанавливается на систему уже по окончанию монтажных работ по установке теплых полов. Подключив прибор к датчику температуры, ваша система регулировки готова к использованию.
Критерии выбора терморегуляторов для теплых полов
Для того, что бы сделать свою систему отопления максимально эффективной и управляемой, не стоит пренебрегать дорогими моделями устройств. В большинстве случаев на выбор прибора оказывает влияние условия проживания и интенсивность использования отопительного оборудования.
Следует сразу сказать. Механические термостатические клапаны просты и удобны. Использовать их принято в тех жилых помещениях, где постоянно присутствуют люди. Даже в комнате, где находятся дети, установка таких устройств не запрещена. Приборы имеют соответствующую защиту.
В тех случаях, когда дома часто никого нет, а потребность в обогреве существует постоянно, лучшим станет вариант использования программируемого терморегулятора. Заранее задав необходимые временные и температурные параметры, вы организуете автоматический режим работы теплых полов. Для тех, кто собрался монтировать дома теплый пол, при покупке термостатического регулятора следует учитывать ряд нюансов:
- делая ставку на автоматизированные приборы, необходимо иметь постоянное напряжение в домашней электросети;
- монтаж приборов осуществляется в двух вариантах, с помощью щитовой установки или настенным образом. Щитовой вариант монтажа используется в больших по площади помещений. Настенный вариант исполнения монтируется рядом с розеткой или с электрощитовой и больше подходит для работы в малых по площади помещений.
Заключение
Подводя итоги, хотелось бы сказать, что без термостата сегодня невозможно представить ни одну отопительную систему. Радиаторное отопление, теплые водяные полы, другие виды и способы обогрева только тогда будут эффективными в работе и удобными в эксплуатации, когда имеется возможность регулировать температуру нагрева теплоносителя.
Установка теплых полов – процесс трудоемкий и сложный. Даже в том случае если вы сами смогли осуществить монтаж водяных контуров и бетонной стяжки, настройка терморегуляторов и смесительного узла потребует специальных знаний и навыков. Этот процесс лучше доверить специалистам теплотехникам, которые обладают соответствующей квалификацией. В дальнейшем вам потребуется тщательно изучить инструкцию по эксплуатации приборов, и только тогда вы сможете самостоятельно контролировать работу ваших теплых полов в своем доме.
Котел отопления подает одинаковую температуру на все магистрали отопления, для регулировки температурного режима в отдельных обогревательных элементах, например радиаторе, существуют специальные устройства – терморегуляторы. Незаменим при эксплуатации системы теплого пола. Кроме того, что терморегулятор позволяет задать требуемую температуру на отдельном носителе, он способен уменьшить количество подаваемого теплоносителя в ту же батарею отопления или полностью его перекрыть. При ремонтных работах эта функция позволяет не отключать всю систему отопления, что значительно способствует устранению неисправности без потери привычного комфорта.
Виды терморегуляторов
Готовые терморегуляторы в общей классификации бывают трех видов и отличаются способом подачи внутренних сигналов. «>»>»>»>»>»>»>»>»>
Выделяют автоматические и полуавтоматические устройства. Их функциональность состоит в контроле нагрева обогревающих устройств локального назначения, возможно, их последовательности или мощности обогревающего котла.
«>»>»>»>»>»>»>»>»>
Механические терморегуляторы: плюсы и минусы
Устройство механического терморегулятора самое простое, устанавливают их чаще в помещениях, монтируя в некую часть системы отопления, к примеру, для контроля температуры в радиаторе отопления. «>»>»>»>»>»>»>»>»>
- Высокая степень надежности
- Прекрасно работают при морозах
- Не капризны к скачкам температуры
- Удобны и просты в использовании
- Долговечны
Минусы
- Существует незначительная неточность в показаниях
- Мало функциональные
- Возможно появление щелчков
Электромеханические терморегуляторы: плюсы и минусы
Бывают двух видов. Биметаллическая пластина и группа контактов определяет первый вид, капиллярная трубка – второй вид. Плюсы:
- Группа безопасности для отопления — особенности устройства, принцип работы и варианты применения (85 фото)
- Греющий кабель для труб — советы по выбору, нюансы применения и особенности эксплуатации (140 фото)
- Гидрострелка для отопления — что это такое, принцип работы и особенности применения устройства (110 фото и видео)
- Автоматически включает обогрев
- Доступная цена
- Герметичны
Минусы:
- Низкая точность регулировки
- Малофункциональны
Электронные терморегуляторы
Эти приборы используют для регулировки температуры систем отопления, кондиционеров, теплого пола. Устройство: датчик для установки на улице, устройство контроля и электронная составляющая. Подразделяются на аналоговые и цифровые. Аналоговые приборы позволяют задать точную температуру, которая в дальнейшем поддерживается. Цифровые регуляторы температуры в свою очередь бывают с закрытой и открытой логикой.
- Теплоаккумулятор для отопления — описание системы и особенности ее применения в частном доме (120 фото)
- Насосы, повышающие давление — обзор моделей 2019 года рекомендации по выбору параметров для системы отопления (105 фото)
- Насосы для опрессовки отопления — ручные и автоматические модели для современных систем отопления (90 фото и видео)
В домашних условиях применяют регуляторы с закрытой логикой, они дают возможность менять основные параметры, но сама программа в них уже заложена.
Открытая логика подразумевает возможность перепрограммирования системы специалистами, такие приборы имеют дисплей управления, эксплуатируют их на производстве. Все виды электронных терморегуляторов обладают рядом преимуществ:
- Широкая функциональность
- Эстетический дизайн
- Экономия электричества
- Безопасность
- Высокоэффективны.
Все терморегуляторы имеют относительно низкую стоимость, за исключением тех, что обладают открытой логикой.
Терморегулятор центрального управления
Такой терморегулятор устанавливают в удобном для хозяина дома месте, часто это бывает зал или спальня. Он позволяет включать и отключать систему отопления полностью во всем домовладении.
- Ремонт циркуляционного насоса — основные виды неисправностей, разборка, ремонт и сборка насоса в системе отопления (видео + фото)
- Выбор циркуляционного насоса — как рассчитать параметры и советы как выбрать насос для современных систем отопления (115 фото и видео)
- Колпак на трубу дымохода: виды, варианты применения, задачи и монтаж элемента (110 фото)
Современные модели не соединяются с котлом напрямую, работают на основе посыла сигналов в устройство выдачи команд.
Регулирующий клапан
Система теплого пола в силу разных причин подразумевает температуру теплоносителя в магистралях отопления до 40°, котел прогревает теплоноситель до 90°. Разогретый до 90° теплоноситель подается на выходные отверстия распределительного коллектора, откуда подается на все отопительные трубы. Чтобы снизить температуру подаваемого в теплый пол теплоносителя поступают двумя способами – либо устанавливают терморегулятор отопления, либо трехходовой клапан в систему отопления.
Основное предназначение трехходового клапана – подмес остывшего теплоносителя к теплому, до тех пор, пока не установится соответствующая температура для системы теплого пола, таким образом, осуществляется основная функция терморегулятора.
Подключение терморегуляторов для отопления осуществляют в основном специалисты, предварительно изучив сопроводительную инструкцию к прибору, а также план-проект отопительной системы со всеми схемами и фото. Цены на терморегуляторы домашнего назначения начинаются от нескольких сотен рублей и доходят 6000 рублей.
Фото терморегуляторов для отопления
Теплые полы бывают не только электрическими, но и водяными. Последние целесообразны к выполнению при наличии централизованной системы отопления здания. Но, независимо от метода обогрева, регулировка температуры напольного покрытия требуется всегда. Терморегулятор для водяного теплого пола, речь о котором пойдет в этой статье, позволяет поддерживать оптимальный и экономичный режим работы системы наиболее эффективно.
Как регулируется температура водяных полов
Без понимания устройства водяного пола понять назначение и принцип работы такого регулятора сложно.
Для нагрева напольного покрытия под ним равномерно укладываются трубы, по которым циркулирует теплоноситель. Концы каждой трубы подсоединяются к входу и выходу отопительного коллектора. При наличии радиаторов отопления они подключены туда же.
В помещении может быть один или два контура для нагрева пола. Каждый из них на входе или выходе снабжен вентилем. С помощью него можно изменять количество прохождения по трубе теплоносителя в единицу времени, тем самым регулируя температуру пола.
Горячая вода по трубам движется за счет напора, создаваемого циркуляционным насосом. Манипулируя общим магистральным вентилем можно также регулировать температуру, но это приведет к ее изменению во всех контурах одновременно. Поскольку не все они работают в одинаковых условиях, то такой метод не применяется на практике.
Зачем нужен терморегулятор для теплых полов
Регулированию подлежат все контуры индивидуально. При наличии нескольких помещений, а также нескольких отдельных контуров в одном помещении, задача усложняется. Ее нельзя решить обычными методами – регулированием напора теплоносителя вручную.
Во-первых, системы отопления инерционны. С момента поворота вентиля до стабилизации установившегося значения температуры пола проходит определенное время. Если степень нагрева пользователя не устраивает, придется снова идти и крутить вентиль. А если их много?
К тому же на ощущение комфортной температуры влияют и дополнительные факторы. Общая температура в помещении, наличие сквозняков при его проветривании требуют постоянного внесения корректировок. При недостаточной теплоизоляции пола и стен работа систем отопления зависит от погодных условий. На все это трудно оперативно реагировать владельцу теплого пола.
Во-вторых, постоянные резкие действия по ручной регулировке могут приводить к образованию воздушных пробок в системе. При этом часть ее перестает функционировать целиком.
И, наконец, в-третьих: при ручном регулировании никому не придет в голову, уходя на работу, уменьшить температуру, чтобы сэкономить. Ведь по возвращении процесс настройки придется начинать сначала. Даже если запомнить положение вентилей, после месяца таких регулировок владелец смириться с неизбежными потерями и перестанет заниматься экономией.
Работа регулятора для водяного теплого пола
Регулятор температуры для теплого пола механически выполняет те же самые операции. Но делает это непрерывно, основываясь на показаниях датчиков температуры. В итоге малейшее ее изменение безотлагательно парируется незначительным поворотом вентиля, что исключает появление воздушных пробок в системе.
Возможных мест расположения датчиков температуры два. Одно из них – в бетонной стяжке пола рядом с трубами. При таком расположении регулятор стабилизирует температуру поверхности пола, поддерживая ее заданное значение.
Такой метод регулирования подходит для систем, где полы подогреваются дополнительно, а поддержания температуры воздуха в помещении используется отдельный контур с радиаторами отопления. Для мощных и протяженных систем обогрева пола этот метод неэффективен.
Если же отопление полов является единственным средством обогрева помещения, а также при значительном влиянии внешних факторов на ощущение комфорта от теплых полов, то используются терморегуляторы с датчиком температуры наружного воздуха. Поскольку он встроен в корпус регулятора, то к высоте установки устройства управления предъявляются определенные требования.
Датчик температуры воздуха используется в составе мощных систем отопления. Но следует учитывать, что подобная регулировка подразумевает отсутствие сильных потерь тепла.
Совет: Для повышения эффективности теплого пола помещение должно иметь соответствующую теплоизоляцию.
В некоторых моделях используются оба метода контроля температуры: и пола, и воздуха в помещении. Приоритетным для регулятора являются показания комнатного датчика.
Исполнительные устройства
Датчики передают данные о текущей температуре терморегулятору. Он вырабатывает сигнал управления, который по кабелю отправляется на исполнительное устройство – сервопривод.
В этом и есть основное отличие системы управления водяным полом от электрического. Здесь регулятор формирует не постоянный сигнал включения нагревателя, а изменяющееся напряжение управления, поступающее на сервопривод.
Внутри сервопривода находится нагревательный элемент, помещенный в замкнутую емкость, заполненную специальной жидкостью. При повышении температуры она увеличивается в объеме. При этом давление внутри резервуара повышается. Это усилие передается на шток, перекрывающий проточную часть вентиля. При остывании процессы происходят в обратном направлении.
Таким образом, сервопривод преобразует напряжение управления в степень закрытия вентиля и управляет потоком теплоносителя.
Различают сервоприводы нормально закрытого и нормально открытого типа. Смысл названия в том, какое положение исполнительный механизм займет при отсутствии сигнала управления.
Трехходовой клапан
Есть еще один метод регулирования с использованием трехходового клапана. Он так называется из-за того, что имеет три отверстия для подключения труб. Управление также производится при помощи сервопривода.
В отличие от применения вентилей, управляемых сервоприводами, трехходовой клапан не перекрывает основной поток теплоносителя. Он отводит его часть в обратный коллектор. Какая часть теплоносителя будет уходить в обратку, зависит от положения клапана, заданного сервоприводом.
Система с такими устройствами управления немного сложнее, так как к каждому регулируемому контуру добавляется трубопровод для перелива теплоносителя. При наличии одного единственного водяного теплого пола она вполне себя оправдывает.
Виды терморегуляторов
На пути от датчика до сервопривода устанавливается самый сложный прибор системы – терморегулятор для управления температурой водяного теплого пола. На этом месте могут стоять как простые, так и достаточно сложные и дорогие устройства.
Электромеханические терморегуляторы
Самый простейший вид терморегуляторов. Соответственно – самый дешевый. Из органов управления в них минимум возможного: диск, по окружности которого нанесена цифровая шкала со значениями температуры. Никакой индикации текущего значения регулируемого параметра не предусмотрено. Поэтому увидеть, насколько температура пола или воздуха в помещении соответствует действительности не представляется возможным.
Иногда на панели регулятора присутствует рычажок, переключением которого отопление выключается полностью.
Электронные терморегуляторы

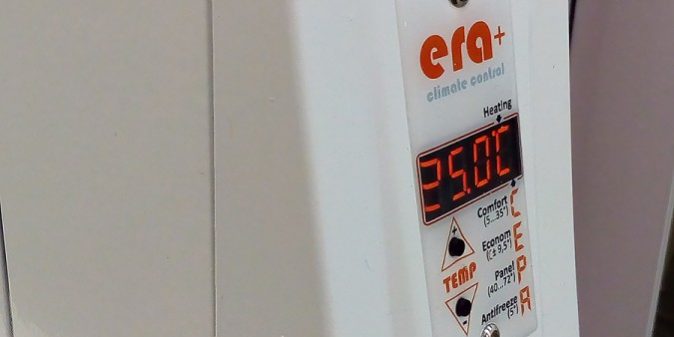

Эти приборы подороже электромеханических. У них имеется дисплей, на котором показывается либо текущее, либо заданное значение температуры. Задание производится путем нажатия на кнопки уменьшения или увеличения параметра.
Отдельный подвид этих изделий – сенсорные устройства. Отличаются они от обычных кнопками, срабатывающими не от надавливания, а от легкого касания. И увеличенной ценой.
Программируемые терморегуляторы
Внешне они похожи на электронные терморегуляторы, так как на передней панели тоже имеется дисплей. Но для управления используется больше кнопок, так как в них заложено множество функций.
Терморегулятор для теплого пола программируемый позволяет изменять заданную температуру в зависимости от времени суток или дней недели. Это дает возможность снижать интенсивность или даже полностью выключать отопление тогда, когда оно не требуется.
Например, утром по будним дням вся семья покидает дом: дети отправляются в садик или школу, взрослые – на работу. Нет смысла тратить тепловую энергию на поддержание рабочей температуры в помещении, она никому не нужна.
В установленное время, незадолго до возвращения жильцов в родные стены, таймер регулятора снова вернет систему в требуемый режим работы. Манипулируя установками температуры в разные времена года, можно добиться максимально возможной экономии.
Среди программируемых устройств есть вариации с управлением от пульта ДУ, возможен также доступ к настройкам от компьютера, планшета или мобильного телефона через сеть Wi-Fi. Соответственно, с увеличением количества возможностей растет и цена, которая и без того превышает стоимость ранее описанных устройств.
На заметку: Комфорт всегда стоит денег. Чтобы начать на чем-то экономить, вначале потребуются дополнительные капиталовложения.
Кроме того, некоторые программируемые регуляторы позволяют управлять работой нескольких контуров обогрева одновременно. Причем стабилизация температуры происходит в каждом контуре независимо от других. Эти приборы называют мультизональными.
Радиоэлектронные устройства
Все перечисленные выше терморегуляторы являются проводными устройствами. Для связи датчика с регулятором, регулятора с сервоприводом, подачи питания на схему управления используются кабельные линии. А их нужно прокладывать по стенам или внутри них.
Но иногда это оказывается невозможным или не эстетичным. Специально для таких случаев разработаны устройства, в которых кабели заменены передатчиками и приемниками радиосигналов управления.
Электрические сигналы в такой системе передаются беспроводным путем. Стоимость оборудования очень высока, поэтому целесообразно использовать его только в тех случаях, когда прокладка кабельных линий действительно невозможна. Либо владелец способен значительно переплатить за комфорт.
Критерии выбора терморегуляторов
Если в единственном помещении для обогрева полов установлен только один контур отопления, мультизональный терморегулятор не нужен. Это небольшие по площади комнаты, к которым относятся, в основном, санузлы и ванные. Здесь достаточно и простого электромеханического регулятора.
Его же стоит применить и в случаях, когда устанавливать температуру будут неподготовленные пользователи, например, пожилые люди. Всего одна регулировка, да к тому же еще и механическая, позволит им управлять нагревом пола, не сильно вдаваясь в нюансы и тонкости работы с электронными устройствами.
Поскольку электромеханические регуляторы сложно сломать, их использование показано в семьях с маленькими детьми.
В случаях с обогревом больших площадей обойтись одним контуром для качественного прогрева пола невозможно. Поэтому и термостаты должны использоваться мультизональные.
Если к тому же предполагается греть полы в нескольких комнатах или во всем доме, впору задуматься о централизации управления системой. Но в этих случаях нужно заранее предусмотреть трассы для соединения датчиков температуры с блоком управления. Получается целый проект, который еще и должен стыковаться с расположением трасс электропроводки. Поэтому решение такой задачи возможно только во время строительства или капитального ремонта помещений. Интересна возможность интеграции управления нагревом теплых полов в систему «умного дома».
Но в централизации управления есть и свои минусы. Для людей, проживающих в каждой конкретной комнате, бывает более удобным наличие персонального терморегулятора только для нее.
Если вы хотите экономить, снижая температуру нагрева полов или отключая вовсе отопление в то время, когда в доме никого нет, нужно выбрать терморегуляторы с возможностью программирования этих событий. Но актуальным это будет только тогда, когда эти события случаются регулярно, а не эпизодически.
Монтаж системы управления подогревом полов
Система управления нагревом монтируется одновременно с трубопроводами и запорной арматурой. Связано это, в основном, с необходимостью установки датчика температуры в бетонную стяжку вместе с трубами.
Если терморегулятор работает только с датчиком температуры в полу, установить его можно в любом удобном месте, например, у входа в помещение рядом с выключателем освещения. Если же он при помощи встроенного датчика измеряет и температуру в помещении, то к месту его установки предъявляются дополнительные требования:
- рядом не должно быть локальных источников высокой или низкой температуры;
- на регулятор теплого пола не должен падать свет от солнца;
- при проветривании помещения мимо него не должен проходить поток воздуха;
- он не должен оказаться в зоне действия систем вентиляции или кондиционера;
- терморегулятор устанавливается на высоте от пола более 120 – 150 см.
Инструкция по установке и монтажу для конкретной модели даст более полную информацию о том, в каком месте и каким образом установить термодатчик для теплого пола. В любом случае ее стоит подробно изучить, чтобы избежать ненужных ошибок.
Читайте подробнее в статье:Как подключить теплый пол к терморегулятору.
Почти все терморегуляторы устанавливаются в нишу в стене. Это означает, что провода к датчику и кабели к системе электропитания и к сервоприводам тоже придется укладывать в углубления в стенах – штробы. Этот процесс неплохо совмещается с монтажом скрытой электропроводки помещения.
Важно: В любом случае при прокладке штроб нужно четко знать расположение кабельных линий в стенах. Иначе вслед за монтажом теплого пола потянется и ремонт электропроводки!
Поэтому для выполнения монтажных работ по обустройству водяного теплого пола своими руками вам потребуются навыки как сантехника, так и электрика. Если какие-то из них отсутствуют, лучше обратиться за помощью к специалистам.
Но, даже если всю эту работу будут выполнять специально обученные люди, сведения, полученные при прочтении этой статьи, помогут вас четко сформировать свои требования.
Добавьте страницу в закладки!
Если вы проживаете в квартире, в которой еще установлены старые чугунные радиаторы отопления, подогреваемые теплоносителем из центральной системы, то вам наверняка знакома ситуация, когда весной на улице уже стоит плюсовая температура, а батареи жарят, как зимой. Нечто подобное происходит и осенью, но наоборот. В общем, комфорта от такого отопления немного, но существует способ, как справиться с проблемой, причем применим он не только для квартир, но и для частных домов. Итак, для чего нужен терморегулятор на батарею отопления, как он устроен, как им пользоваться и как самому смонтировать – обо всем этом мы поговорим в сегодняшней статье.
Все преимущества терморегуляторов
Все мы разные, один постоянно мерзнет, а другому жарко при +20 градусах. Поэтому, когда в помещениях везде одинаковая температура, кто-то из жильцов начинает испытывать постоянный дискомфорт, согласитесь, неплохо бы было в своей комнате выставить оптимальный температурный режим! Иногда в помещениях требуется изменение температуры и по другим причинам, например, у вас там находятся растения, которым нужен определенная температура воздуха, или вы хотите на время сна убавить прогрев, чтобы спать было комфортнее, и не просыпаться с головными болями.
Вообще требования к температуре в разных комнатах отличаются. В той же ванной, не стоит ее опускать ее ниже 24 градусов, так как влага будет плохо испаряться, и в помещении будет ощущаться неприятная сырость. В кухне будет достаточно и 19 градусов, так как там дополнительно находятся прочие приборы, вызывающие нагрев воздуха. Для детской оптимальная температура 23-24 градуса.
В общем, суть понятна. Регуляция нагрева радиатора – это вполне себе необходимая мера, чтобы жилище было по-настоящему комфортным для проживания. Вам не потребуются сложные системы для реализации подобных настроек – достаточно приобрести компактный терморегулятор, который нужно установить совместно с батареей. Вот что даст вам это устройство:
- Экономия ресурса котла — он работает намного экономичнее и потребляет меньше топлива.
- Удобная регуляция температуры во всех комнатах.
- Отсутствие необходимости вмешательства для регулировки нагрева – все происходит в автоматическом режиме, после первой установки.
- Работает как кран, и может полностью перекрывать подачу теплоносителя к радиатору.
В специальной статье подробно разберем вопрос: какие возможны схемы подключения радиаторов отопления в частном доме. Посмотрим, в чем преимущества и недостатки тех или иных вариантов. Увидим, какие технологические приёмы используются для оптимизации некоторых схем.
Интересно знать! По сути, термостат является понижающим прибором, так как увеличить эффективность нагрева батареи он не в состоянии, что и не удивительно. Однако это никак не сказывается на его полезности и удобстве использования.
Виды терморегуляторов
На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.
Механический регулятор
Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.
В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.
Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.
Электронный термостат
Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.
Интересно знать! Такие регуляторы оснащены датчиками температуры, замеряющими нагрев теплоносителя или температуру воздуха в комнате. Получаемые им данные используются для регулировки настроек прибора.
Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.
Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.
Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.
Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.
Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.
Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.
Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.
Видео — Виды и преимущества терморегулятора
Термостаты на газе или жидкости
В чем отличие газонаполненных сильфонов от жидкостных? Разница есть, и при покупке лучше бы о ней знать!
- Устройства на газе отличаются высоким сроком службы – около 20 лет. При этом газ очень плавно реагирует на изменения температуры, что не вызывает избыточных резких нагрузок на оборудование.
- Жидкостные, наоборот, срабатывают быстро, что немного сильнее влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. Работают они точнее, чем газовые.
- В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, то устройство ставится в горизонтальном положении, чтобы уменьшить влияние конвекционных потоков от радиатора и труб.
- Датчики дистанционного типа целесообразно устанавливать, когда прибор закрывается плотными шторами, влияющими на теплообмен, термостат расположен вертикально, радиатор установлен в глубокой стеновой нише или слишком близко к подоконнику.
Как выполняется монтаж терморегулятора
Таблица 1. Набор материалов и приспособлений для установки
| Фото | Описание |
|---|---|
 |
Прибор имеет два соединения, и оба выполнены резьбовыми. Поэтому нужно взять пару гаечных ключей, а еще лучше, чтобы один был разводным, а второй газовым. Последний поможет при необходимости удержать круглые трубы. |
 |
Старое проверенное средство – сантехническая пакля. Используем мы ее для уплотнения соединений, чтобы со временем на них не появлялось течи. Некоторые мастера предпочитают брать ленту фум или нить, но они не так надежны. |
 |
Силиконовый герметик помогает сделать соединение еще более герметичным. Он наносится поверх пакли. Этот материал спокойно переносит нагрев теплоносителя, не страдая от этого. В дополнение к такой тубе покупается монтажный пистолет, цена которого находится в районе 250 руб. |
Также может понадобиться плоская отвертка и приспособления для работы с трубами, если их потребуется укоротить для того, чтобы сделать вставку терморегулятора.
Теперь давайте пошагово рассмотрим, как устанавливается на радиатор терморегулятор электронного типа.
Шаг 1 – установка элементов питания
Распаковываем терморегулятор, снимает крышку батарейного отсека и устанавливаем пальчиковые батарейки, которые могут идти в комплекте с устройством или продаваться отдельно. Закройте крышку и проверьте исправность прибора тестовым включением. Если все заморгало, и он подал признаки жизни, то можно переходить к дальнейшим действиям. Некоторые модели не требуют включения – они запускаются автоматически.
Шаг 2 – настройка времени
Далее необходимо выполнить настройку времени, что позволит работать прибору, ориентируясь на время суток. Настройка не отнимает много времени, не отличаясь от настройки самых обыкновенных часов – используем стрелки и кнопку «ОК».
Дальше происходит настройка даты. Не совсем понятно, для чего это реализовано, но возможно, кому-то эта функция заменит календарь.
В конце настроек на дисплее появляется мигающая галочка – нужно нажать еще раз кнопку «ОК», чтобы подтвердить введенные настройки.
Если вы все сделали правильно, то на экране вы увидите мигающую заглавную букву «М», как показано на фотографии. Теперь можно переходить к подготовке трубопровода для включения в него терморегулятора.
Шаг 3 – демонтаж старого термостата
Если в системе у вас ранее был установлен терморегулятор, его необходимо демонтировать. Предварительно перекрываем кран подачи воды, чтобы не получить протечки. Снимается устройство при помощи шестигранника, которым нужно выкрутить небольшой фиксатор.
Совет! У вас есть возможность совместить головку нового терморегулятора со старыми клапанами, чтобы полностью не заменять еще рабочее устройство. Для этого вам потребуется соответствующий адаптер, который можно дополнительно приобрести.
Шаг 4 – монтаж адаптера RA
Устанавливаем адаптер на основание клапана. Он крепится также при помощи шестигранного торцевого ключа. Адаптер имеет внешнюю резьбу, на который нужно накрутить головку термостата и хорошо ее затянуть.
Шаг 5 – настройка
На экране у вас снова замигает буква «М». Нажмите среднюю кнопку и удерживайте ее, пока не откроется функциональное меню (3 сек). Нажимаем среднюю кнопку еще раз, и перед нами появится указатель текущей настройки температуры – при помощи кнопок вверх/вниз выставляем нужное для себя значение.
Если ничего не менять, то автоматически запустятся предустановленные программы. Например, модель с фото, будет автоматически охлаждать воздух в ночное время до 17 градусов – Р1. Программа Р2 будет делать то же самое и в рабочее время, когда предполагается, что дома никого нет.
Как-то все просто получилось в нашей инструкции. Пожалуй, это идеальный случай, когда не потребовалась установка клапана или его замена. Такая работа может быть выполнена любым человеком, без какой-либо подготовки и навыков. Но так бывает далеко не всегда. Чаще придется действовать так.
Шаг 1 – спускаем воду из радиатора
Начинаем с того, что спускаем из радиатора всю воду. Возможно, вам придется подождать некоторое время после перекрытия крана, пока теплоноситель остынет, чтобы не получить ожог. Для слива нужно выкрутить гайку или заглушку в верхней и в нижней части радиатора. Подставляем снизу ведро, и ждем, пока течь не прекратится.
Шаг 2 – демонтаж старого адаптера
Далее снимается старый адаптер или кран. Используем для этого гаечные ключи. Застелите пол тряпками, так как из системы еще потекут остатки воды. Чтобы не повредить трубы, корпус адаптера нужно зафиксировать газовым или гаечным ключом.
Шаг 3 – монтаж нового адаптера
Уплотняем резьбовые соединения удобным способом – фум лентой нужно сделать не менее 6-ти витков. Накручиваем новый адаптер сначала на трубу, а затем присоединяем его к радиатору отопления.
Дальнейшая процедура вам уже знакома – вкручиваем головку термостата и выполняем ее пошаговую настройку. Если используете механическое устройство, этот процесс займет у вас много времени. Чтобы ускориться советуем поступить так.
- Открываем для начала краны и спускаем из радиатора весь воздух. Как только ток теплоносителя восстановится, батарея начнет нагреваться.
- Закройте в помещение и все окна и двери, чтобы избежать погрешности на теплопотери через них.
- Открываем клапан на полную, и размещаем в комнате термометр, чтобы увидеть соответствие шкалы температуре воздуха.
- Как только набор температуры прекратится, поворачиваем рычаг регулятора в обратную сторону, в минимальное положение.
- Ждем пока показатель термометра упадет до нужной вам отметки, начните регулятор снова открывать, пока не услышите, как вода побежала по трубам. Прекратите вращение и оставьте устройство. Повторно замерьте температуру воздуха через несколько часов и внесите финальные коррективы при необходимости. Теперь прибор будет удерживать нужный нагрев в помещении.
Советы перед началом монтажа
В дополнение хотим дать вам несколько полезных советов перед установкой оборудования:
- Обязательно читайте инструкцию от завода-изготовителя, так как установка и настройка каждого устройства может иметь свои особенности, не зная которых, можно испортить оборудование.
- Хорошо уплотняйте все соединения, не перетягивайте гайки, чтобы не повредить детали.
- Посмотрите, в какую сторону показывают стрелки на корпусе термостата – они будут соответствовать направлению тока теплоносителя в системе.
- Если монтаж будет происходить при однотрубной системе отопления, обязательно предусматриваем байпасы, иначе ваш терморегулятор собьет всю ее работу.
- Выбирайте место для установки терморегулятора так, чтобы на него не попадали прямые солнечные лучи и поблизости не находилось других источников тепла, например, бытовой техники. Это позволит приборам работать точнее. Сквозняки им также противопоказаны
- В самых холодных комнатах отдайте предпочтение электронным приборам, так как они более чувствительные.
Правила довольно простые, но, несмотря на это, очень эффективные и помогут сэкономить вам на отоплении, отбивая не только стоимость самих регуляторов, но и выводя со временем в плюс.
Видео — Терморегулятор для радиатора отопления: установка и настройка
Используемые источники:
- https://znatoktepla.ru/teplyj-pol/termoregulyator-dlya-teplogo-vodyanogo-pola.html
- https://otopleniehouse.ru/termoregulyator-dlya-otopleniya/
- http://okanalizacii.ru/otoplenie/teplyj-pol/termoregulyator-dlya-vodyanogo.html
- https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/termoregulyator-na-batareyu-otopleniya.html
